1 Kuormapainimet Painimia käytetään kuivaamoissa pienentämään puutavaran muodonmuutoksia, erityisesti kuivaamokuorman päällimmäisissä kerroksissa. Tästä on seurauksena laadun aleneman väheneminen. Lisäksi kuormat pysyvät suorempina ja painimet estävät tehokkaasti ilman yläpuolisen ohivirtauksen kuivausprosessin aikana. Paininvoiman pitää olla riittävä estämään muodonmuutoksia mutta ei liian korkea jotta vältytään rimapainumilta. Toimilaitteet sijoitetaan kuivaamon ullakkotilaan - helposti tarkastettavaan ja huollettavaan paikkaan. Tämä koskee sekä sylintereitä että paineilmakompressoria joka on sijoitettu laitehuoneeseen. Ohjausautomatiikka säätää ja valvoo painimien toimintaa. Painimet ovat tänä päivänä yksi tavallisimmista lisävarusteista uusissa kamari- ja kanavakuivaamoissa. Jälkiasennuksena vanhoihin kuivaamoihin tehtynä niillä parannetaan kuivauslaatua. Painimia käytetään kuivaamoissa pienentämään puutavaran muodonmuutoksia, erityisesti kuivaamokuorman päällimmäisissä kerroksissa. Tästä on seurauksena laadun paraneminen. Lisäksi kuormat pysyvät suorempina ja painimet estävät tehokkaasti ilman yläpuolisen ohivirtauksen kuivausprosessin aikana. Kuormapainimet - kamarikuivaamot WSValutecin hyvin testatut, paineilmatoimiset painimet ovat jo sadoissa kamarikuivaamoissa. Painimet asennetaan uusiin kamareihin mutta myös jälkiasennus on mahdollinen. Kuormapainimet - kanavakuivaamot Painimet kanavissa on melko uusi käyttökohde, mutta se leviää nopeasti. Painimet nostetaan ja lasketaan jokaisen kuormanvaihdon yhteydessä. Näin sylinterit toimivat paljon useammin kuin kamareissa. WSValutecin painimien erittäin luotettava rakenne ja toiminta antavat pitkän käyttöiän. Laskettu saannon paraneminen 2-5% Paininkehikko Sylinterin männänvarsi Sylinterin paininvoima Sylinterien lukumäärä alumiinia ruostumatonta terästä max N riippuu kuivaamotyypistä Painimet vähentävät erityisesti ylimpien kerrosten muodonmuutoksia. Huom! Annettu tekninen tieto voi muuttua. Ota yhteyttä WSValuteciin saadaksesi viimeisintä tietoa.

2 Kuormapainimet saksipainimet Matalan rakenteensa ansiosta saksipainimet sopivat erityisesti jälkiasennukseen. Saksipainin koostuu ruostumattomasta paininkehikosta ja kahdesta kehikon päihin asennetusta paineilmatoimisesta saksimekanismista. Painin voi asettua kuorman päälle vinoon ilman lukkiutumisriskiä. Sylintereiden männänvarsi on ruostumatonta terästä ja niissä on Viton tiivisteet. Paineilmaputkisto on tässä tapauksessa ruostumatonta ja letkut metallikudosvahvisteista teflonia. Max iskunpituus Rakennekorkeus Max paine ruostumaton teräs 700 mm 200 mm 10 bar

3 Kostutuslaitteet Puutavaran tehokas lämmitys ja tasaannutus vähentävät halkeilua, muodonmuutoksia jne. ja parantavat näin kuivauslaatua. WSValutecin hyvin testattu kostutusjärjestelmä toimii korkeapainelämminvesiperiaatteella, jossa lämmintä vettä sumutetaan kuivaamoon korkealla paineella. Meillä on myös tarjota uusi ratkaisu höyrykostutukseen. HTVVB Vesipisaran koko ja niiden määrä sekä jakautuminen tasaisesti koko kuivaamoon on tärkeää, jotta saavutetaan paras mahdollinen puutavaran kostutus. Tähän WSValutec on kehittänyt erityisen suuttimilla varustetun putken, jolla saadaan aikaan tasainen ja tehokas vesisumutus. Kostutusputki on helppo asentaa ja irrottaa suuttimien huoltoa varten. Suosittelemme säännöllistä suuttimien tiivisteiden vaihtoa parhaan kostutustuloksen saavuttamiseksi. Itse kostutusyksikkö sijoitetaan ullakolle laitehuoneeseen, jossa sen toimintaa helppo seurata ja huoltaa. Höyrykostutus Uusinta mallia oleva höyrykostutusyksikkö varustetaan höyrynkehittimellä, joka itse tuottaa kostutushöyryn. Hitsattu höyrynkehitin on hyvin kompakti ratkaisu. Siksi se voidaan sijoittaa kuivaamon ullakolle. Tästä syystä asennus sujuu helposti ja tehokkaasti. Höyrykostutuksella saadaan aikaan erittäin tehokas lämmitysvaihe jolloin lämpöä ja kosteutta tuodaan ilman, että itse kuivaustapahtuma alkaisi. Normaali 8 tunnin lämmitysaika lyhenee 2-3 tuntiin. Höyrykostutuksen edellytys on yli 120 C lämmitysveden lämpötila. Kostutus on tavallisinta kamarikuivaamoissa, mutta WSValutecilla on myös HTVVB:n kanavakuivaamovaihtoehto. Kostutuslaitteet, jotka toimitetaan kuivaamotoimituksen yhteydessä, ovat tavallisin lisävaruste kamarikuivaamoihin. Laitteet voidaan myös jälkiasentaa, jolla toimenpiteellä saavutetaan kuivauksen laadun paraneminen. Kostutusyksikkö Paine Tiivisteet HTVVB tai höyry 20 bar (HTVVB) Ruostumaton teräs Lämmönkestävät Huom! Annettu tekninen tieto voi muuttua. Ota yhteyttä WSValuteciin saadaksesi viimeisintä tietoa.

4 Lämmöntalteenotto Lämmöntalteenottojärjestelmän asentaminen on panostusta taloudellisuuteen ja ympäristöön. Antamalla lämpimän poistoilman lämmittää sisään tulevaa kuivaa ilmaa vähennetään energian kulutusta ja kustannukset alenevat. Lämmöntalteenotto laskee myös lämpökeskuksen kuormitusta ja näin vapautetaan kapasiteettia uusille kuivaamoille. Tämä on tärkeää useille sahoille joissa lämpökeskus rajoittaa kuivausta ja tuotannon lisäystä. Ympäristön kannalta on myös edullista että energian tarve kuivaamossa laskee ja sen seurauksena myös hiilidioksidipäästöt. Lämmöntalteenotto asennetaan kuivaamon ullakkotilaan jossa laitteet ovat näkyvillä ja helposti huollettavissa. Lämmöntalteenoton asentamisen jälkeen pienenee energiantarve. Miten suuri säästö on riippuu kuivauslämpötilasta ja kuivaamoiden mitoituksesta. Periaate ilma/ilma tai ilma/neste ruostumaton teräs Energiakulutus pienenee kanavakuivaamoissa 5-15 % Energiakulutus pienenee kamarikuivaamoissa 2-5 % Huom! Annettu tekninen tieto voi muuttua. Ota yhteyttä WSValuteciin saadaksesi viimeisintä tietoa. Ilma/neste periaatteella toimivassa järjestelmässä on helppo todeta tulevan ja lähtevän nesteen lämpötilaero.

5 Kuormansiirto ja kuivaamovaunut WSValutecin automaattisessa kanavakuivaamossa on kuormansiirrolla merkittävä osuus. Siirtolaite koostuu kolmesta erillisestä kuljettimesta, joista yksi on sisällä kuivaamossa ja kaksi ulkopuolella kuivaamon etu - ja takakatoksessa. Kuljettimet toimivat itsenäisinä eivätkä ole riippuvaisia toisistaan. Näin kuormien siirto kuivaamon edessä tapahtuu täyttöjen välillä optimoidusti siten, että kuormanvaihdon tullessa kuivaamokuorma on aina oikeassa paikassa. Kun tämä on varmistettu niin kuormat siirretään eteenpäin, jotta lastauspaikalle tulisi vapaa tila tyhjälle vaunulle. Vastaavasti kuivassa päässä pitää aina olla tilaa kuivaamosta ulos siirrettävälle kuormalle. Kuivaamon etu ja takakatoksessa olevilla anturipalkeilla, joiden sisällä induktiiviset anturit ovat, seurataan koko ajan kuormien asemaa. Seuranta varmistaa varman ja tehokkaan toiminnan. Kuormansiirtojärjestelmää voidaan seurata valvomosta, jossa nähdään yksittäisen paketin sijainti prosessissa. Kuormien siirto tapahtuu ns. siirtotangolla ja käyttöyksiköllä, joka koostuu mm. moottorista, vaihteesta, ketjusta ja anturista. Yksikkö sijoitetaan kuivaamon ulkopuolelle pois ankarista kuivaamo-olosuhteista. Näin varmistetaan mahdollisimman häiriötön toiminta. Normaalia leveämmät kanavat varustetaan kahdella toisiinsa synkronoidulla kuljettimella varmistamaan ehdottoman tasainen kuormien siirto. Tukevat ja kestävät kuivaamovaunut suunnitellaan aina ko. kuorman ja trukin mukaan. WSValutecin kuivaamokuormien kuljettimet koostuvat kolmesta eri yksiköstä. Siirto tapahtuu vetotangolla, jonka siirtokoneisto tärkeine komponentteineen on sijoitettu kuivaamokanavan ulkopuolelle. WSValutecin kuimaamokuormien syöttölaitteet koostuvat kolmesta eri yksiköstä. Siirto tapahtuu vetotangolla, jonka siirtokoneisto tärkeine komponentteineen on sijoitettu kuivaamokanavan ulkopuolelle.

6 Kuormien siirto kaltevilla rulla- tai kiskoradoilla Rullaratakäytöt Kaltevilla rullaradoilla, joissa kuormat liikkuvat hallitsemattomasti, tapahtuu vuosittain useita työtapaturmia sekä läheltä piti - tilanteita. Varustamalla vanhat radat ketjupyörärullilla ja käyttölaitteella voidaan kuormat siirtää hallitusti ja varmasti. Paras tulos saavutetaan varustamalla radat käytöillä koko kuljetettavalle matkalle. Yleisin ratkaisu on kuitenkin ratojen muutos kuormanpysäyttimen kohdalla. Vaihdemoottori Kejupyörärullat Rullaketjut Vaununsiirrin saattovaunulla Kuormien siirron hallinta kaltevilla kiskoradoilla on hankalaa. Toisinaan ne liikkuvat vaarallisen nopeasti ja toisinaan eivät ollenkaan. WSValutec on kehittänyt ratkaisun, jolla ongelma voidaan poistaa. Kiskojen väliin asennetaan saattovaunulla varustettu ketjukuljetin, jolla vaunu siirretään haluttuun paikkaan. Kuivaamovaunua voidaan siirtää joko eteen- tai taaksepäin. Vaihdemoottori Hydraulinen ohjauskisko Ketjujohteet ja -pyörät Saattovaunulla vaunu siirretään haluttuun paikkaan. Huom! Annettu tekninen tieto voi muuttua. Ota yhteyttä WSValuteciin saadaksesi viimeisintä tietoa.

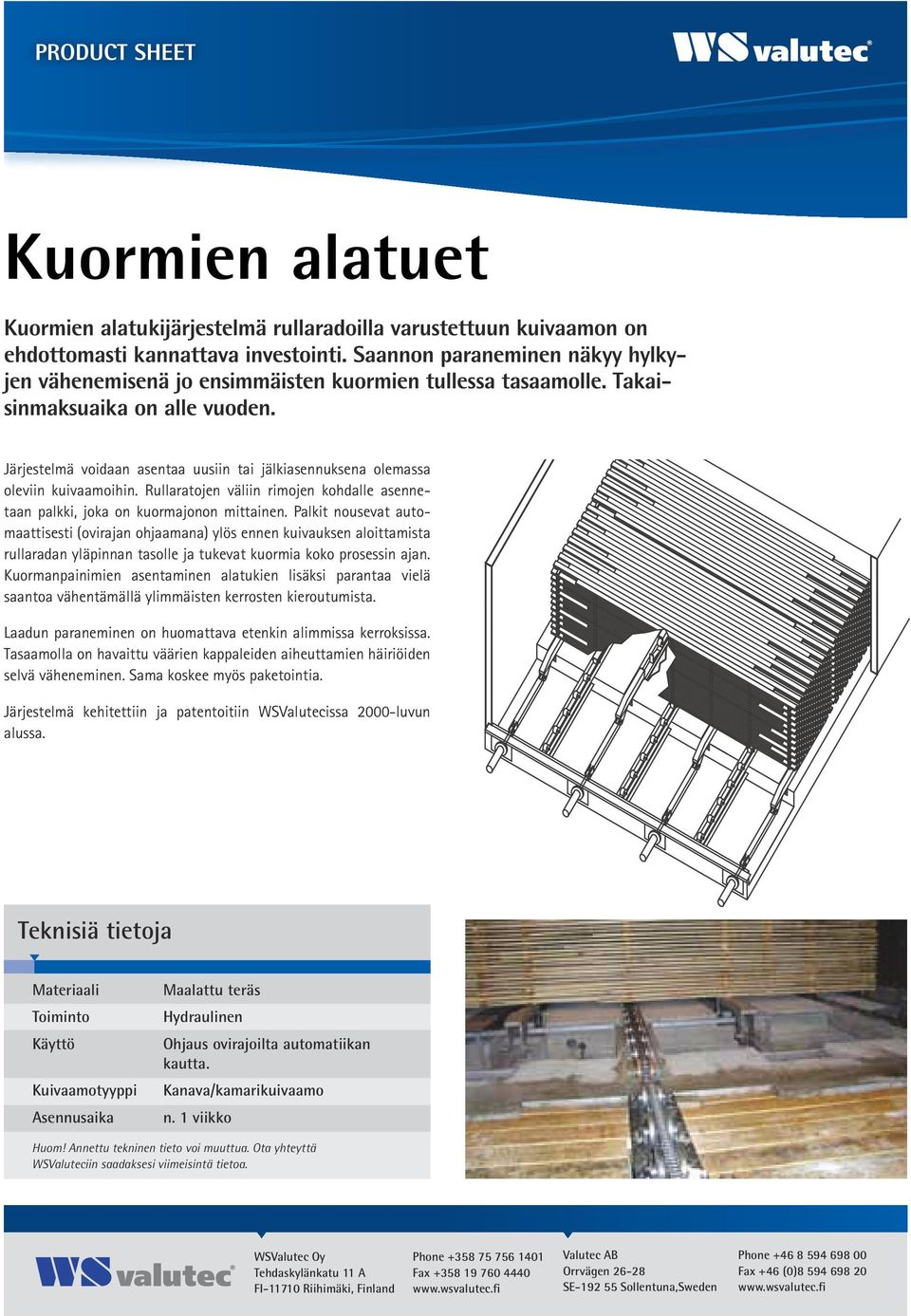

7 Kuormien alatuet Kuormien alatukijärjestelmä rullaradoilla varustettuun kuivaamon on ehdottomasti kannattava investointi. Saannon paraneminen näkyy hylkyjen vähenemisenä jo ensimmäisten kuormien tullessa tasaamolle. Takaisinmaksuaika on alle vuoden. Järjestelmä voidaan asentaa uusiin tai jälkiasennuksena olemassa oleviin kuivaamoihin. Rullaratojen väliin rimojen kohdalle asennetaan palkki, joka on kuormajonon mittainen. Palkit nousevat automaattisesti (ovirajan ohjaamana) ylös ennen kuivauksen aloittamista rullaradan yläpinnan tasolle ja tukevat kuormia koko prosessin ajan. Kuormanpainimien asentaminen alatukien lisäksi parantaa vielä saantoa vähentämällä ylimmäisten kerrosten kieroutumista. Laadun paraneminen on huomattava etenkin alimmissa kerroksissa. Tasaamolla on havaittu väärien kappaleiden aiheuttamien häiriöiden selvä väheneminen. Sama koskee myös paketointia. Järjestelmä kehitettiin ja patentoitiin WSValutecissa 2000-luvun alussa. Toiminto Käyttö Kuivaamotyyppi Asennusaika Maalattu teräs Hydraulinen Ohjaus ovirajoilta automatiikan kautta. Kanava/kamarikuivaamo n. 1 viikko Huom! Annettu tekninen tieto voi muuttua. Ota yhteyttä WSValuteciin saadaksesi viimeisintä tietoa.

8 Puunkosteusmittari Puun kosteuden mittaus perustuu puun vastuksen mittaukseen. Mittarilla voidaan kerrallaan määritellä 50 erää ja kuhunkin erään voidaan tallentaa 30 mittaustulosta. Näin mittarin muistiin voidaan tallentaa 1500 mittausta. Säännölliseti tehdyt kosteusmittaukset lisäävät kuivaustuloksen seurantaa ja näin varmistetaan asiakkaalle toimitettava laatu. Mittarin mittaustarkkuus on +/- 1 % ja sen käyttö on helppoa. Erätunnuksina (kuusi numeroa) voidaan käyttää esim.: pakettinumero kuivaamonumero päivämäärä Mittaustiedot voidaan ladata PC:lle ja jokaisesta erästä voidaan tehdä oma tiedosto. Mittarin antamat tiedot ylin arvo alin arvo keskiarvo keskihajonta päivämäärä Perusnäyttö mittausten lukumäärä (näyte) mittausarvo (voidaan vaihtaa näyttöön isokokoisilla numeroilla) eränumero puulaji aseteltu puun mittaushetken lämpötila Puunkosteusmittari koostuu mittarista, kantolaukusta ja vasarasta. Muita ominaisuuksia: kaksijohteinen vasara estää piikki-istukan pyörähdyksen mittarin suojakotelo latauslaite tiedonsiirtokaapeli mittarin ja PC:n välillä/akun latauskaapeli PC-ohjelmalevyke käyttöohje lyöntisyvyyden rajoittimet viidelle paksuudelle

9 Kuormanpainimet -jälkiasennuksena Ominaisuuksia: sylinteri ja männän varsi kokonaan kuivaamon ulkopuolella erikoistiivistetyn läpiviennin ansiosta sylinterikohtainen asentoanturi Kuormanpainimien tarkoituksena on estää kuivumiskutistumisen aiheuttama sahatavaran kieroutuminen kuivauksen aikana. Kuivaamon ulkopuolelle sijoitetut paineilmasylinterit puristavat painimet kuorman yläpintaan ja estäessään yläpuolisen ilman ohivirtauksen toimivat samalla kuorman kutistuessa ilmanestiminä. Kullakin kuivauskuormalla on oma painimensa, joten kuormat voivat olla keskenään eri korkuisia. Kuivaamoautomatiikka ohjaa painimia siten, että ovien sulkeutuessa painimet laskeutuvat alas ja avattaessa ne nousevat ylös. Laiterikkojen estämiseksi tunnistinanturi ilmoittaa painimien todellisen aseman, joten niiden ollessa ala-asennossa kuivauskuormien koneellinen siirto on estetty. Kuormitus Ilmanpaine Max 10000N 6-10 bar Ruostumaton teräs/teräs Kuormanpainimen sylinteri Huom! Annettu tekninen tieto voi muuttua. Ota yhteyttä WSValuteciin saadaksesi viimeisintä tietoa.
