1 Tuoteluettelo Valaisimet, Pistorasiat, Virtalähteet ja Kytkimet

2 sisällysluettelo Sisältö Valaisin: Lapetek Led-Vita 10 Pistorasia: Lapetek Delta PROFIILIMAISET LED-VALAISIMET, s LED-Profil-1 LED-Profil-2 LED-Line-1 LED-Line-2 LED-Zircon LED-Zircon Tran LED-Ziro IR LED-Ribbon yksittäiset LED-valaisimet vaihdettavalla polttimolla, s LED-53 Uppo LED-53 Pinta LED-53 Plus LED-53 Mini LED-53 Delta 2 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

3 sisällysluettelo LED -KALUSTEVALAISIMET, s LED-Pico 10 LED-Pico 20 LED-Pico 50 LED-Vita 10 LED-Vita 20 LED-Lion-1 LED-Lion-2 LED-Lion-3 LED45-Mini LED45-Delta LED-Faro LED-40 LED-Tran-6 Save Energy! LOISTEPUTKIVALAISIMET, s GammaUppo GammaPinta GammaPlus GammaMini GammaDelta Rim Tiesitkö... Useimmat valot käyvät myös kylpyhuoneeseen. Tällöin virtalähde ja liitin on sijoitettava kuivaan tilaan. Kytkimet, pistorasiat, VIRTALÄHTEET, s Luna Mini-1 Mini-2 Mini-3 Delta Uppopistorasia Smart 200 / Smart 300 IR kytkin Pyöreä kytkin Virtalähteet asennusesimerkkejä, s Koko valikoimamme löytyy sivuiltamme: 3

4 Tuotteemme valaisimet (LED ja loisteputket) liesikuvut ja -tuulettimet pistorasiat valaistuksen ohjaus keittiöaltaat keittiöhanat jätemekanismit Lapetek lyhyesti Lapetek on vuonna 1982 perustettu suomalainen perheyhtiö, jonka mallisto sisältää kattavan valikoiman altaita, hanoja, jätemekanismeja, liesikupuja ja valaisimia. Kaikki Lapetek-tuotemerkillä valmistettavat tuotteet on suunniteltu Suomessa. Kuluttajamyynti tapahtuu jälleenmyyjien kautta. Liikevaihto on noin 9 miljoonaa euroa ja luottoluokitus AAA. JÄLLEENMYYnti Tuotteet myydään jälleenmyyjien kautta. Löydät Lapetek-valaisimet hyvin varusteilluista keittiömyymälöistä, sähköliikkeistä ja rautakaupoista. Lisätietoja: Konttorimme ja varastomme sijaitsevat keskeisellä paikalla Helsingissä. Keskusvarastomme palvelee asiakkaitamme kaikkialle Suomeen, Baltian maihin ja Venäjälle. Tuomme vuosittain markkinoille tuoteryhmiemme uusimmat trendit, korostaen samalla turvallisia ja pitkäaikaisia ratkaisuja. Korkea laatu kaikissa toiminnoissamme ja tuotteissamme tekee Lapetekin tuotteesta huolettoman ratkaisun. Toimintaa ohjaavat sekä ympäristö- että laatusertifikaatit. 4 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

5 myyntiehdot Valaisin: Lapetek Led-Profil-2 välitilassa Lapetek Led-Profil-1 kaapin sisällä Lapetek Led-Profil-2 yläkaapin päällä antamassa epäsuoraa valoa MYLAPETEK RAKENNA OMA ESITTEESI Voit nyt koota oman henkilökohtaisen Lapetekesitteesi, johon valitset juuri Sinua kiinnostavat tuotteet. Esitteen laatiminen tapahtuu Lapetekin uudistuneella internet-sivustolla osoitteessa com. MyLapetek-esitteen kokoaminen on erittäin helppoa. Selaa tuotteita Lapetekin internet-sivustolla ja lisää esitteeseesi sisältöä jokaiselta tuotesivulta löytyvän Lisää omaan esitteeseen -valinnan avulla. Voit lisätä tuotteita myös tuotenumeroiden avulla. Viimeistele esite lopuksi valitsemalla mieleisesi kansi ja otsikko. Valmis esite on pdf-muotoinen, ja se on helppo tallentaa, tulostaa ja lähettää eteenpäin ystävälle tai Lapetekjälleenmyyjälle. Kirjautumalla MyLapetekiin voit tallentaa esitteen myöhempää muokkausta ja tarkastelua varten. digitaalinen elämys Lapetekin kuvastossa on käytössä Shortcuttoiminnallisuus, joka tuo kuvastoon lisätyt digitaaliset lisämateriaalit suoraan puhelimeesi. Lisämateriaalin tunnistat Shortcut-logosta. Saat Shortcut-toiminnot käyttöösi näin: 1. Lataa älypuhelimeesi ilmainen Shortcutsovellus 2. Kuvaa kuvaston koko sivu Shortcutilla 3. Shortcut avaa sivuun liitetyt lisämateriaalit, kuten videot, lisäkuvat tai muun mielenkiintoisen sisällön 4. Voit myös helposti kertoa kaverille mielenkiintoisesta sisällöstä Facebookin, Twitterin, sähköpostin tai tekstiviestin välityksellä Ota kuva koko tuotesivusta puhelimellasi ja saat lisätietoja tuotteesta! Koko valikoimamme löytyy sivuiltamme: 5

6 LED-LINE LED-PROFIL LED-RIBBON Valaisin: Lapetek 6Led-Ribbon Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

7 Valaisin: Lapetek Led-Profil-1 sokkelissa Lapetek Led-Profil-2 välitilassa Lapetek Led-Profil-1 kaapin sisällä Lapetek Led-Profil-2 yläkaapin päällä antamassa epäsuoraa valoa Lapetekin Led-Profil ja Led-Line valaisimilla saadaan aikaiseksi erittäin tasainen ja tehokas valaistus. Led-Profil asennetaan yksittäisinä valaisimina esimerkiksi keittiön välitilaan antamaan yhtenäistä ja tehokasta työvalaistusta. Valaisimia on saatavissa useita eri pituuksia ja kahta eri tehoa. Tehokkaampaa Led-Profil 2 -valaisinta käytettäessä kahden valaisimen väli voi olla jopa cm. Led-Line -valaisimia voidaan käyttää erillisinä valaisimina tai niistä voidaan muodostaa yhtenäinen alumiininen valolista. Molemmissa tapauksissa valaisimet jäävät tyylikkäästi alumiinilistan taakse piiloon. Valaisintehot ja valaisimien asennusetäisyydet toisistaan ovat samat kuin Led-Profil -valaisimissa. Mikäli halutaan muodostaa yhtenäinen alumiininen valolista, tulee kahden valaisimen väliin kaapelikanava, joka lyhennetään oikeaan pituuteensa. Valitse ensin sopiva määrä valaisimia ja sen jälkeen niiden väliin tarvittavat kaapelikanavat. Yhtenäinen alumiini-lista piilottaa kirkkaat valaisimet tyylikkäästi taakseen ja työskentelyalueella on tasainen ja tehokas valaistus. Lapetek Led-Ribbon on monipuolinen led-nauha, joka on suunniteltu antamaan riittävästi työskentelyvaloa. Nauha voidaan lyhentää sopivan mittaiseksi ja valmiiksi asennettujen virransyöttöjen ansiosta nauhan molemmat päät voidaan käyttää erikseen valaisimina. Tällä tavoin ratkaiset yksinkertaisesti keittiövalaistuksen esimerkiksi silloin, kun valoa tarvitaan liesikuvun molemmin puolin. Koko valikoimamme löytyy sivuiltamme: 7

8 profiilimaiset led-valaisimet LAPETEK LED-PROFIL-1 Yhtenäisen ja tehokkaan valon antava LED-lista, jonka kiinnitys tapahtuu kaksipuoleisen teipin tai mukana olevien asennuskiinnikkeiden avulla. Erinomainen vaihtoehto myös kuivauskaapin alle. LED-profiilissa on yksi rivi ledejä ja sitä on saatavissa 24, 54 ja 84 cm pituisena. Tekniset tiedot (Profil-1 24 / 54 / 84) Asennustapa: Pinta-asennus Alumiini Hyötysuhde: 70 / 70 / 70 lm/w Värisävy: 4150 K Valovirta: 112 / 273 / 441 lm 12 VDC Virrankulutus: 1,6 / 3,9 / 6,3 W Elinikä (L70): h Suojausluokka: IP 44 Himmennys: Lapetek Smart 200, (s ) lapetek Smart 300, (s ) Suositeltu sijoitusväli välitilassa: cm Virtalähde: LED29030 max 30 W, (s. 55) led29060 max 60 W, (s. 55) (virtalähde tilattava erikseen) Muuta: Top-liitin, läpivientireikä Ø 8 mm. Virransyötön piilottamista varten on saatavissa erillinen kaapelikanava 100 cm (lyhennettävissä). Asennusesimerkki: Kuvat 1 ja 2, s. 62 A Valaisin 236 / 536 / m B Kaapelikanava B A 9,3 9,3 215/495/760 lx 53/123/190 lx Tuotekuvaus Tuotenro Sähkönumero Tuotekuvaus Teho 100 0,5 m 0,97 m 1,0 m 1,93 m Profil ,6 W Profil ,9 W Profil ,3 W Kaapelikanava 150 cm Jatkojohto 300 cm LED Virtalähde 12 VDC 0-30 W LED Virtalähde 12 VDC 0-60 W Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! 8 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

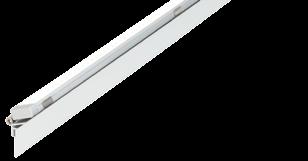

9 profiilimaiset led-valaisimet LAPETEK LED-PROFIL-2 Yhtenäisen ja erittäin tehokkaan valon antava LED-lista, jonka kiinnitys tapahtuu kaksipuoleisen teipin tai mukana olevien asennuskiinnikkeiden avulla. Erinomainen vaihtoehto myös kuivauskaapin alle. LED-profiilissa on kaksi riviä ledejä ja sitä on saatavissa 24, 54, 84 ja 114 cm pituisena. Tekniset tiedot (Profil-2 24 / 54 / 84 / 114) A Valaisin 236 / 536 / 836 / 1136 B Kaapelikanava 1500 A 3 m B A B 9,3 9,3 Asennustapa: Pinta-asennus Alumiini Hyötysuhde: 70 / 70 / 70 / 70 lm/w Värisävy: 4150 K Valovirta: 227 / 553 / 882 / 1204 lm 12 VDC Virrankulutus: 3,3 / 7,9 / 12,6 / 17,2 W Elinikä (L70): h Suojausluokka: IP 44 Himmennys: Lapetek Smart 200, (s ) lapetek Smart 300, (s ) Suositeltu sijoitusväli välitilassa: cm Virtalähde: LED29030 max 30 W, (s. 55) led29060 max 60 W, (s. 55) (virtalähde tilattava erikseen) Liitin: Top-liitin, läpivientireikä Ø 8 mm. Virransyötön piilottamista varten on saatavissa erillinen kaapelikanava 100 cm (lyhennettävissä). Asennusesimerkki: Kuvat 1 ja 2, s ,5 m 400/853/1372 / 1560 lx 1,26 m 1,0 m 100/213/343/ 390 lx 2,52 m Tuotekuvaus LISÄTIEDOT älypuhelimeesi Profil ,3 W 46,00 58, Profil ,9 W Lapetekin 83,00 katalogissa on 103,00 käytössä Shortcut-toiminnallisuus, joka tuo Profil ,6 W 118,00 147,00 lisätiedot suoraan puhelimeesi Profil ,2 W 160,00 199,00 Saat Shortcut-toiminnot käyttöösi näin: Kaapelikanava 150 cm 1. Lataa älypuhelimeesi ilmainen Shortcut-sovellus 35,00 44, Jatkojohto 300 cm 2. Kuvaa 8,00 tämä sivu kokonaisuudessaan 10,00 Shortcutilla LED Virtalähde 12 VDC 0-30 W 43,00 54,00 3. Shortcut avaa tuotetiedot puhelimeesi LED Virtalähde 12 VDC 0-60 W 66,00 82,00 Koko valikoimamme löytyy sivuiltamme: 9

10 profiilimaiset led-valaisimet LAPETEK led-line-1 Led-Line -valaisinta voit käyttää erillisenä valaisimena tai asentamalla valaisimet ja kaapelikanavat peräkkäin, niin että niistä muodostuu yhtenäinen alumiinilista keittiökaapin alareunaan. Molemmissa tapauksissa valaisin on tyylikkäästi piilossa alumiinilistan takana. Alumiinilistan sisällä on tasaisen ja tehokkaan valon tuottava Led-Profil-1 -valaisin, jota voidaan suunnata saranan avulla. Valaisimessa on yksi rivi ledejä. Erinomainen vaihtoehto myös kuivauskaapin alle. Tekniset tiedot (Profil-1 24 / 54 / 84) Asennustapa: Pinta-asennus Alumiini Hyötysuhde: 70 / 70 / 70 lm/w Värisävy: 4150 K Valovirta: 112 / 273 / 441 lm 12 VDC Virrankulutus: 1,6 / 3,9 / 6,3 W Elinikä (L70): h Suojausluokka: IP 44 Himmennys: Lapetek Smart 200, (s ) lapetek Smart 300, (s ) Suositeltu sijoitusväli välitilassa: cm Virtalähde: LED29030 max 30 W, (s. 55) led29060 max 60 W, (s. 55) (virtalähde tilattava erikseen) Muuta: Top-liitin, läpivientireikä Ø 8 mm. Virransyötön piilottamista varten on saatavissa erillinen kaapelikanava 150 cm (lyhennettävissä). Asennusesimerkki: Kuvat 3 ja 4, s. 63 Valaisin 236 / 536 / / 600 / 900 Kaapelikanava m Tuotekuvaus 215/495/760 lx 53/123/190 lx Line ,6 W 42,00 53, Line ,9 W 62,00 77, Line ,3 W 83,00 103, Kaapelikanava 100 cm 27,00 34, Jatkojohto 300 cm 8,00 10,00 LED Virtalähde 12 VDC 0-30 W 43,00 54,00 LED Virtalähde 12 VDC 0-60 W 66,00 82, ,5 m 0,97 m 1,0 m 1,93 m Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! 10 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

11 profiilimaiset led-valaisimet Lapetek led-line-2 Led-Line -valaisinta voit käyttää erillisenä valaisimena tai asentamalla valaisimet ja kaapelikanavat peräkkäin, niin että niistä muodostuu yhtenäinen alumiinilista keittiökaapin alareunaan. Molemmissa tapauksissa valaisin on tyylikkäästi piilossa alumiinilistan takana. Alumiinilistan sisällä on tasaisen ja erittäin tehokkaan valon tuottava Led-Profil-2 -valaisin, jota voidaan myös suunnata. Valaisimessa on kaksi riviä ledejä. Erinomainen vaihtoehto myös kuivauskaapin alle. Tekniset tiedot (Profil-2 24 / 54 / 84) Valaisin 236 / 536 / / 600 / 900 Kaapelikanava m Asennustapa: Pinta-asennus Alumiini Hyötysuhde: 70 / 70 / 70 lm/w Värisävy: 4150 K Valovirta: 227 / 553 / 882 lm 12 VDC Virrankulutus: 3,3 / 7,9 / 12,6 W Elinikä (L70): h Suojausluokka: IP 44 Himmennys: Lapetek Smart 200, (s ) lapetek Smart 300, (s ) Suositeltu sijoitusväli välitilassa: cm Virtalähde: LED29030 max 30 W, (s. 55) led29060 max 60 W, (s. 55) (virtalähde tilattava erikseen) Liitin: Top-liitin, läpivientireikä Ø 8 mm. Virransyötön piilottamista varten on saatavissa erillinen kaapelikanava 150 cm (lyhennettävissä). Asennusesimerkki: Kuvat 3 ja 4, s ,5 m 400/853/1372 lx 1,26 m 1,0 m 100/213/343 lx 2,52 m Tuotekuvaus LISÄTIEDOT älypuhelimeesi Line ,3 W 56,00 70, Line ,9 W 93,00 Lapetekin katalogissa on 116,00 käytössä Shortcut-toiminnallisuus, joka tuo Line ,6 W 128,00 159,00 lisätiedot suoraan puhelimeesi. Saat Shortcut-toiminnot käyttöösi näin: Kaapelikanava 100 cm 27,00 34,00 1. Lataa älypuhelimeesi ilmainen Jatkojohto 300 cm 8,00 Shortcut-sovellus 10,00 LED Virtalähde 12 VDC 0-30 W 43,00 2. Kuvaa tämä sivu kokonaisuudessaan 54,00 LED Virtalähde 12 VDC 0-60 W Shortcutilla 66,00 82,00 3. Shortcut avaa tuotetiedot puhelimeesi Koko valikoimamme löytyy sivuiltamme: 11

12 LED-ribbon Valaisin: Lapetek Led-Ribbon peilin takana Lapetek Led-Profil-2 kattosyvennyksessä 12 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

13 profiilimaiset led-valaisimet Lapetek LED-ribbon Tehokas lyhennettävissä oleva monikäyttöinen työskentely- ja tunnelmavalaisin. Voidaan asentaa erillisenä tai lisätarvikkeena saatavan alumiinisen asennuslistan sisään. Listan avulla Led- Ribbon voidaan asentaa myös kuivauskaapin alle. Käytetään keittiön työskentelyvalaistuksen lisäksi epäsuorana valaisimena peilien takana, sokkeleissa, katoissa yms. Led-Ribbon Tuotekuvaus 2000 / 4000 Valaisinlista lx 85 lx m ,5 m 2,0 m 1,0 m 4,0 m 5 9,3 Tekniset tiedot (Ribbon 20 / 40) Asennustapa: Pinta-asennus Valkoinen / kirkas muovi Värisävy: 4350 K Hyötysuhde: 20 / 20 lm/w Valovirta: 172 lm / 360 lm 12 VDC Virrankulutus: 15 W / m Elinikä (L70): h Suojausluokka: IP 44 Himmennys: Lapetek Smart 200, (s ) lapetek Smart 300, (s ) Virtalähde: LED29030 max 30 W, (s. 55) led29060 max 60 W, (s. 55) (virtalähde tilattava erikseen) Muuta: Top-liitin, läpivientireikä Ø 8 mm. syöttöjohto molemmissa päissä led-nauhaa. Näin nauha voidaan katkaista halutusta kohtaa ja käyttää molemmat päät erikseen. nauha ei ole jatkettavissa. ideaalinen esim. L-keittiössä, jossa valoa tarvitaan molemmille puolille. nauha voidaan asentaa valaisinlistan sisään. Asennusesimerkki: Kuvat 5 ja 6, s Led-Ribbon W 33,00 41, Led-Ribbon W 66,00 82, Valaisinlista 150 cm 35,00 44, Jatkojohto 300 cm 8,00 10,00 LED Virtalähde 12 VDC 0-30 W 43,00 54,00 LED Virtalähde 12 VDC 0-60 W 66,00 82,00 Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! Koko valikoimamme löytyy sivuiltamme: 13

14 Led-Zircon ketjutettavat valaisimet Valaisin: Lapetek Led-Zircon välitilassa Lapetek Led-Ribbon yläkaapin päällä antamassa epäsuoraa valoa 14 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

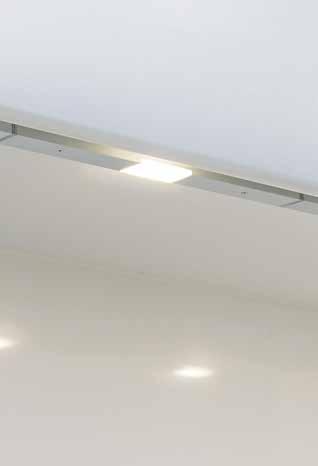

15 Valaisin: Lapetek Led-Zircon välitilassa Lapetek Led-Zircon on yhtenäinen alumiiniprofiili, jolla saadaan aikaiseksi viimeistelty ulkonäkö yhdistettynä erinomaiseen valaistukseen. Järjestelmä koostuu kolmesta eri pituisesta valaisinyksiköstä, jotka yksinkertaisesti valmiiden liittimien avulla painetaan kiinni toisiinsa. Tuotteeseen kuuluvat sekä kirkkaat että mattapintaiset suojalasit valaisinyksiköille. Mattalasien avulla voidaan vähentää ledien pistemäisyyttä. Valopisteiden teho ja etäisyys toisistaan (mattasuojalaseilla) on mitoitettu siten, että keittiön työtasolla on täysin yhtenäinen miellyttävän sävyinen valaistus. Haluttaessa valotehoa voidaan vielä lisätä käyttämällä kirkkaita suojalaseja. Virta syötetään erillisen ON/OFF -kytkimen tai pelkän virransyöttökappaleen kautta. Lapetek Led-Zirconin kanssa voidaan käyttää myös Smart 200 tai 300 himmennintä. Lopputuloksena on yhtenäinen tyylikäs alumiinilista, joka antaa tunnelmavaloa eteenpäin ja tehokkaan työskentelyvalon alaspäin. Valaisin: Lapetek Led-Zircon välitilassa Koko valikoimamme löytyy sivuiltamme: 15

16 profiilimaiset led-valaisimet LAPETEK led-zircon Helposti asennettava viimeistellyn näköinen valaisin. Led- Zircon -profiilit asennetaan peräkkäin integroiduilla liittimillä ja niissä on tasaisin välein valopisteitä. Pisteiden etäisyys toisistaan on laskettu niin, että ne antavat automaattisesti hyvän työskentelyvalon. Käyttämällä mattapintaisia suojalaseja estetään kirkkaiden led-pisteiden näkymistä valaisimesta. Virransyötöksi voidaan valita ON/OFF kytkin tai pelkkä virransyöttöliitin. Tekniset tiedot (Zircon 340 / 680 / 1020) A Valaisin Asennustapa: Pinta-asennus Alumiini Hyötysuhde: 73 / 73 / 73 lm/w Värisävy: 4000 K Valovirta: 230 / 460 / 690 lm 12 VDC Virrankulutus: 3,6 / 7,2 / 10,8 W Elinikä (L70): h Suojausluokka: IP 20 Himmennys: Lapetek Smart 200, (s ) lapetek Smart 300, (s ) Virtalähde: LED29030 max 30 W, (s. 55) led29060 max 60 W, (s. 55) (virtalähde tilattava erikseen) Liitin: Amp / Top-liitin, läpivientireikä Ø 15/8 mm Muuta: sisältää kirkkaan ja mattapintaisen suojalasin. Asennuskuvat: Kuvat 7 ja 8, s B Kaapelikanava / 852 / 1092 lx 116 / 213 / 273 lx Kirkkaalla suojalasilla 0,5 m 1,0 m 1,33 m 2,66 m 235/435/620 lx 60/110/155 lx Mattasuojalasilla 0,5 m 1,0 m 1,55 m 3,10 m Tuotekuvaus Led-Zircon 340 3,6 W 37,00 46, Led-Zircon 680 7,2 W 61,00 76, Led-Zircon ,8 W 89,00 111,00 LED Virtalähde 12 VDC 0-30 W 43,00 54,00 LED Virtalähde 12 VDC 0-60 W 66,00 82,00 Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! 16 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

17 profiilimaiset led-valaisimet C Kytkin + virransyöttö E Virransyöttö 3 m 29 3 m 3 m m Amp/Top-liitin, läpivientireikä Ø 15 mm Toiminta: on - off kytkin ja virransyöttö, max 30 W 1-way - liitin (liitettävissä vain valaisimen vasempaan päähän) sis. 25 cm kaapelikanavan Top-liitin, läpivientireikä Ø 8 mm Toiminta: virransyöttö, max 30 W 3-way liitin sis. 25 cm kaapelikanavan A C B A E B Tuotekuvaus LISÄTIEDOT älypuhelimeesi Lapetekin katalogissa on käytössä Virransyöttö 3m, kaapelikanava 25 cm 24,00 Shortcut-toiminnallisuus, 30,00 joka tuo lisätiedot suoraan puhelimeesi Virransyöttö 3m, kytkin, kaapelikanava 25 cm 30,00 38,00 Saat Shortcut-toiminnot käyttöösi näin: Jatkojohto 300 cm 1. Lataa älypuhelimeesi ilmainen 8,00 Shortcut-sovellus 10, Kaapelikanava 25 cm 10,00 2. Kuvaa tämä sivu kokonaisuudessaan 13,00 Shortcutilla 3. Shortcut avaa tuotetiedot puhelimeesi Koko valikoimamme löytyy sivuiltamme: 17

18 profiilimaiset led-valaisimet LAPETEK led-zircon tran Siro ja pienikokoinen valaisin, joka koostaan huolimatta antaa hyvän valotehon. Valaisin on helppo ja nopea asentaa. Lopputulos on tyylikäs, koska johdot ovat piilossa valaisimen rungon sisällä ja näkyvissä on vain pienikoiset valaisimet. Käytetään vitriineissä, kaappien päällä ja välitilassa. Tekniset tiedot Asennustapa: Pinta-asennus Alumiini Hyötysuhde: 73 lm/w Värisävy: 4000 K Valovirta: 230 lm 12 VDC Virrankulutus: 3,6 W Elinikä (L70): h Suojausluokka: IP 20 Himmennys: Lapetek Smart 200, (s ) lapetek Smart 300, (s ) Suositeltu sijoitusväli välitilassa: cm Virtalähde: LED29030 max 30 W, (s. 55) Liitin: Top-liitin, läpivientireikä Ø 8 mm Asennuskuvat: Kuvat 9-12, s m lx 116 lx Kirkkaalla suojalasilla 0,5 m 1,0 m 1,33 m 2,66 m 235 lx 58 lx Mattasuojalasilla 0,5 m 1,0 m 1,55 m 3,10 m Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia, johdotuksen sekä virtalähteen S1 Led-Zircon Tran setti 1 x 3,6 W 69,00 86, S2 Led-Zircon Tran setti 2 x 3,6 W 101,00 126, S3 Led-Zircon Tran setti 3 x 3,6 W 133,00 165, S4 Led-Zircon Tran setti 4 x 3,6 W 165,00 205,00 Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! Led-Zircon Tran, erillisvalaisin 3,6 W 33,00 41, Jatkojohto 300 cm 8,00 10,00 18 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

19 profiilimaiset led-valaisimet Lapetek led-ziro IR Helppo tapa valaista keittiön laatikostot, kaapistot ja komerot samoin kuin makuuhuoneen ja eteisen vaatekomerot. Komeron sisällä oleva valo helpottaa huomattavasti niiden käyttöä. Valaisin sisältää tunnistimen, joka sytyttää valon automaattisesti aina kun ovi avataan. Tekniset tiedot m 29 Asennustapa: Pinta-asennus Alumiini Hyötysuhde: 27 lm/w Värisävy: 4150 K Valovirta: 98 lm 12 VDC Virrankulutus: 3,6 W Elinikä (L70): h Suojausluokka: IP 20 Virtalähde: LED29030 max 30 W, (s. 55) (virtalähde tilattava erikseen) Liitin: Amp-liitin, läpivientireikä Ø 15 mm 108 lx 27 lx 113 Mattasuojalasilla 0,5 m 1,0 m 1,53 m 3,06 m Tuotekuvaus LISÄTIEDOT älypuhelimeesi Lapetekin katalogissa on käytössä Led-Ziro 462-IR 2 x 1,8 W 52,00 Shortcut-toiminnallisuus, 65,00 joka tuo lisätiedot suoraan puhelimeesi. Saat Shortcut-toiminnot käyttöösi näin: LED Virtalähde 12 VDC 0-30 W 43,00 54,00 1. Lataa älypuhelimeesi ilmainen LED Virtalähde 12 VDC 0-60 W 66,00 Shortcut-sovellus 82,00 2. Kuvaa tämä sivu kokonaisuudessaan Shortcutilla 3. Shortcut avaa tuotetiedot puhelimeesi Koko valikoimamme löytyy sivuiltamme: 19

20 Led-53 vaihdettavalla Led-polttimolla Valaisin: Lapetek Led-53 Plus välitilassa 20 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014 Pistorasia: Lapetek Mini-2

21 LED-valaisimet vaihdettavalla polttimolla Lapetek led-53 plus GX 53 -kannalla varustettu erittäin tehokkaan valon tuottava valaisin. Yhdessä setin valaisimista on kytkin, jolla kaikki setin valaisimet voidaan kytkeä päälle/pois. Kaikki johdotukset ovat tyylikkäästi valaisimen rungon sisällä. Polttimo on erittäin helposti vaihdettavissa ja sitä on saatavissa kahdessa eri värisävyssä. Tekniset tiedot Asennustapa: Pinta-asennus Alulook Hyötysuhde: 63 lm/w / 65 lm/w Värisävy: 3000 K /4000 K Valovirta: 250 lm / 260 lm 230 V / 230 V Virrankulutus: 4 W / 4 W Elinikä (L70): h / h Suojausluokka: IP 20 / IP 20 Himmennys: Ei himmennettävissä Suositeltu sijoitusväli välitilassa: cm Virtalähde: Ei tarvitse erillistä virtalähdettä Liitin: Amp-liitin, läpivientireikä Ø 15 mm Asennusesimerkki: Kuvat 13a - 13b, s. 68 Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia ja johdotuksen. Erillistä virtalähdettä ei tarvita S1 Led-53 Plus setti 1 x 4 W, 3000 K 85,00 106, S2 Led-53 Plus setti 2 x 4 W, 3000 K 147,00 183, S3 Led-53 Plus setti 3 x 4 W, 3000 K 210,00 261, S4 Led-53 Plus setti 4 x 4 W, 3000 K 273,00 339, S1 Led-53 Plus setti 1 x 4 W, 4000 K 85,00 106, S2 Led-53 Plus setti 2 x 4 W, 4000 K 147,00 183, S3 Led-53 Plus setti 3 x 4 W, 4000 K 210,00 261, S4 Led-53 Plus setti 4 x 4 W, 4000 K 273,00 339,00 Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! Led-53, varapolttimo 4 W, 3000 K 44,00 55, Led-53, varapolttimo 4 W, 4000 K 44,00 55,00 Koko valikoimamme löytyy sivuiltamme: 21

22 led-valaisimet vaihdettavalla polttimolla LAPETEK led-53 uppo Erittäin tehokas GX 53 -kannalla oleva upotettava valaisin. Polttimo on erittäin helposti vaihdettavissa ja sitä on saatavissa kahdessa eri värisävyssä. Voidaan käyttää keittiökalusteiden lisäksi esim. eteisten katoissa. Tekniset tiedot Asennustapa: Uppoasennus Alulook Hyötysuhde: 63 lm/w / 65 lm/w Värisävy: 3000 K /4000 K Valovirta: 230 lm / 230 lm 230 V / 230 V Virrankulutus: 4 W / 4 W Elinikä (L70): h / h Suojausluokka: IP 20 / IP 20 Himmennys: Ei himmennettävissä Suositeltu sijoitusväli välitilassa: cm Virtalähde: Ei tarvitse erillistä virtalähdettä Liitin: Amp-liitin, läpivientireikä Ø 15 mm Asennusesimerkki: Kuvat 14a - 14b, s Ø 80 Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia ja johdotuksen. Erillistä virtalähdettä ei tarvita S1 Led-53 Uppo setti 1 x 4 W, 3000 K 75,00 93, S2 Led-53 Uppo setti 2 x 4 W, 3000 K 133,00 165, S3 Led-53 Uppo setti 3 x 4 W, 3000 K 190,00 236, S4 Led-53 Uppo setti 4 x 4 W, 3000 K 248,00 308, S1 Led-53 Uppo setti 1 x 4 W, 4000 K 75,00 93, S2 Led-53 Uppo setti 2 x 4 W, 4000 K 133,00 165, S3 Led-53 Uppo setti 3 x 4 W, 4000 K 190,00 236, S4 Led-53 Uppo setti 4 x 4 W, 4000 K 248,00 308,00 Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! Led-53, varapolttimo 4 W, 3000 K 44,00 55, Led-53, varapolttimo 4 W, 4000 K 44,00 55,00 22 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

23 LED-valaisimet vaihdettavalla polttimolla Lapetek led-53 pinta Erittäin tehokas GX 53 -kannalla oleva pintaan asennettava valaisin. Polttimo on erittäin helposti vaihdettavissa ja sitä on saatavissa kahdessa eri värisävyssä. Voidaan käyttää keittiökalusteiden lisäksi esim. eteisten katoissa. Tekniset tiedot Asennustapa: Pinta-asennus Alulook Hyötysuhde: 63 lm/w / 65 lm/w Värisävy: 3000 K /4000 K Valovirta: 250 lm / 260 lm 230 V / 230 V Virrankulutus: 4 W / 4 W Elinikä (L70): h / h Suojausluokka: IP 20 / IP 20 Himmennys: Ei himmennettävissä Suositeltu sijoitusväli välitilassa: cm Virtalähde: Ei tarvitse erillistä virtalähdettä Liitin: Amp-liitin, läpivientireikä Ø 15 mm Asennusesimerkki: Kuvat 14a - 14b, s. 69 Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia ja johdotuksen. Erillistä virtalähdettä ei tarvita S1 Led-53 Pinta setti 1 x 4 W, 3000 K 75,00 93, S2 Led-53 Pinta setti 2 x 4 W, 3000 K 133,00 165, S3 Led-53 Pinta setti 3 x 4 W, 3000 K 190,00 LISÄTIEDOT 236, S4 Led-53 Pinta setti 4 x 4 W, 3000 K 248,00 älypuhelimeesi 308,00 Lapetekin katalogissa on käytössä S1 Led-53 Pinta setti 1 x 4 W, 4000 K 75,00 Shortcut-toiminnallisuus, 93,00 joka tuo S2 Led-53 Pinta setti 2 x 4 W, 4000 K 133,00 lisätiedot suoraan puhelimeesi. 165, S3 Led-53 Pinta setti 3 x 4 W, 4000 K 190,00 Saat Shortcut-toiminnot käyttöösi 236,00 näin: S4 Led-53 Pinta setti 4 x 4 W, 4000 K 248,00 1. Lataa älypuhelimeesi ilmainen 308,00 Shortcut-sovellus 2. Kuvaa tämä sivu kokonaisuudessaan Led-53, varapolttimo 4 W, 3000 K 44,00 Shortcutilla 55, Led-53, varapolttimo 4 W, 4000 K 44,00 3. Shortcut avaa tuotetiedot 55,00 puhelimeesi Koko valikoimamme löytyy sivuiltamme: 23

24 led-valaisimet vaihdettavalla polttimolla LAPETEK led-53 mini Erittäin tehokas GX 53 -kannalla oleva pintaan asennettava valaisin. Kaikki johdotukset ovat tyylikkäästi valaisimen rungon sisällä. Polttimo on erittäin helposti vaihdettavissa ja sitä on saatavissa kahdessa eri värisävyssä. Sijoitus kaapin takareunaan, jossa valaisin on suunnattu niin että se valaisee hyvin koko työpöytätason. Johdotus on siististi yläkaappien takana piilossa. Samalla muotoilulla on saatavissa pistorasiat. Tekniset tiedot Asennustapa: Pinta-asennus RST / alulook Hyötysuhde: 63 lm/w / 65 lm/w Värisävy: 3000 K /4000 K Valovirta: 250 lm / 260 lm 230 V / 230 V Virrankulutus: 4 W / 4 W Elinikä (L70): h / h Suojausluokka: IP 20 / IP 20 Himmennys: Ei himmennettävissä Suositeltu sijoitusväli välitilassa: cm Virtalähde: Ei tarvitse erillistä virtalähdettä Liitin: Amp-liitin, läpivientireikä Ø 15 mm Asennusesimerkki: Kuvat 14a - 14b, s Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia ja johdotuksen. Erillistä virtalähdettä ei tarvita S1 Led-53 Mini setti 1 x 4 W, 3000 K 85,00 106, S2 Led-53 Mini setti 2 x 4 W, 3000 K 147,00 183, S3 Led-53 Mini setti 3 x 4 W, 3000 K 210,00 261, S4 Led-53 Mini setti 4 x 4 W, 3000 K 273,00 339, S1 Led-53 Mini setti 1 x 4 W, 4000 K 85,00 106, S2 Led-53 Mini setti 2 x 4 W, 4000 K 147,00 183, S3 Led-53 Mini setti 3 x 4 W, 4000 K 210,00 261, S4 Led-53 Mini setti 4 x 4 W, 4000 K 273,00 339,00 Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! Led-53, varapolttimo 4 W, 3000 K 44,00 55, Led-53, varapolttimo 4 W, 4000 K 44,00 55,00 24 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

25 LED-valaisimet vaihdettavalla polttimolla Lapetek led-53 delta Erittäin tehokas GX 53 -kannalla oleva pintaan asennettava valaisin. Kaikki johdotukset ovat tyylikkäästi valaisimen rungon sisällä. Polttimo on erittäin helposti vaihdettavissa ja sitä on saatavissa kahdessa eri värisävyssä. Sijoitus kaapin takareunaan, jossa valaisin on suunnattu niin että se valaisee hyvin koko työpöytätason. Johdotus on siististi yläkaappien takana piilossa. Samalla muotoilulla on saatavissa pistorasiat Tekniset tiedot Asennustapa: Pinta-asennus RST / alulook Hyötysuhde: 63 lm/w / 65 lm/w Värisävy: 3000 K /4000 K Valovirta: 250 lm / 260 lm 230 V / 230 V Virrankulutus: 4 W / 4 W Elinikä (L70): h / h Suojausluokka: IP 20 / IP 20 Himmennys: Ei himmennettävissä Suositeltu sijoitusväli välitilassa: cm Virtalähde: Ei tarvitse erillistä virtalähdettä Liitin: Amp-liitin, läpivientireikä Ø 15 mm Asennusesimerkki: Kuvat 14a - 14b, s. 69 Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia ja johdotuksen. Erillistä virtalähdettä ei tarvita S1 Led-53 Delta setti 1 x 4 W, 3000 K 85,00 106, S2 Led-53 Delta setti 2 x 4 W, 3000 K 147,00 183, S3 Led-53 Delta setti 3 x 4 W, 3000 K 210,00 LISÄTIEDOT 261, S4 Led-53 Delta setti 4 x 4 W, 3000 K 273,00 älypuhelimeesi 339,00 Lapetekin katalogissa on käytössä S1 Led-53 Delta setti 1 x 4 W, 4000 K 85,00 Shortcut-toiminnallisuus, 106,00 joka tuo S2 Led-53 Delta setti 2 x 4 W, 4000 K 147,00 lisätiedot suoraan puhelimeesi. 183, S3 Led-53 Delta setti 3 x 4 W, 4000 K 210,00 Saat Shortcut-toiminnot käyttöösi 261,00 näin: S4 Led-53 Delta setti 4 x 4 W, 4000 K 273,00 1. Lataa älypuhelimeesi ilmainen 339,00 Shortcut-sovellus 2. Kuvaa tämä sivu kokonaisuudessaan Led-53, varapolttimo 4 W, 3000 K 44,00 Shortcutilla 55, Led-53, varapolttimo 4 W, 4000 K 44,00 3. Shortcut avaa tuotetiedot 55,00 puhelimeesi Koko valikoimamme löytyy sivuiltamme: 25

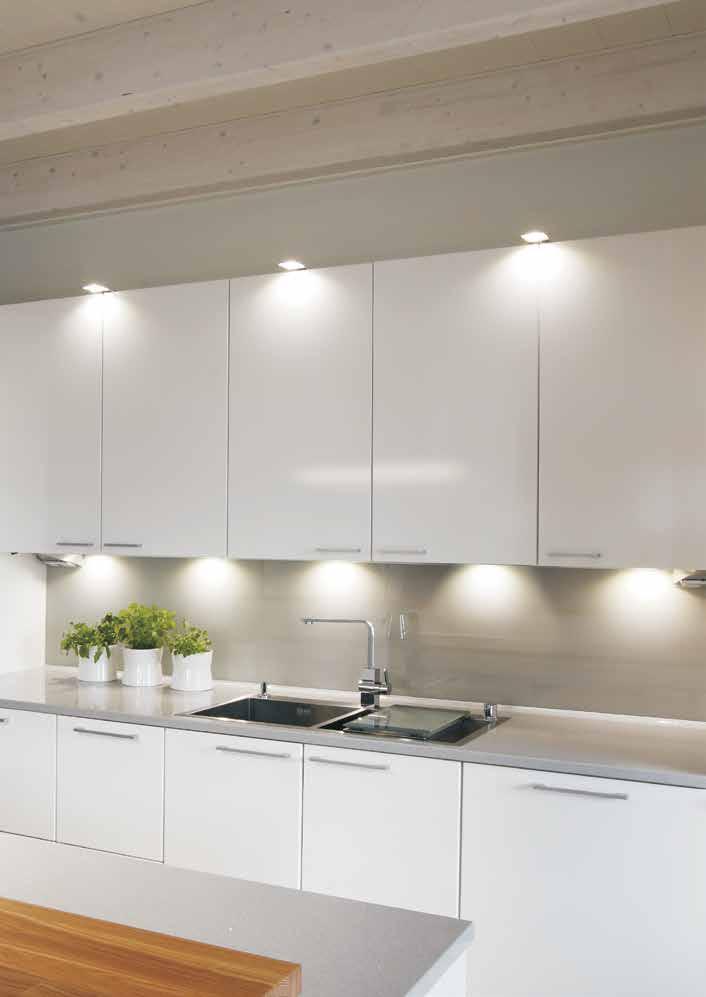

26 LED-pico LED-vita Valaisin: Lapetek Led-Vita 10 välitilassa Lapetek Led-Pico 20 yläkaapin päällä 26 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

27 LED-kalustevalaisimet Lapetek led-pico 10 Kaunis ja moderni tunnelmavalaisin, joka antaa valoa myös sivusuunnassa. Laajalle leviävä tasainen valo sopii vitriineihin, hyllyihin ja muihin paikkoihin, joissa halutaan korostaa tai luoda tunnelmaa. Led-Pico ja Led-Vita - valaisimet sopivat erinomaisen hyvin yhteen sekä ulkonäön että valon suhteen m Tekniset tiedot Asennustapa: Pinta-asennus Kromattu Hyötysuhde: 73 lm/w Värisävy: 4000 K Valovirta: 155 lm 12 VDC Virrankulutus: 2,4 W Elinikä (L70): h Suojausluokka: IP 44 Himmennys: Lapetek Smart 200, s lapetek Smart 300, s Suositeltu sijoitusväli välitilassa: cm Virtalähde: LED29030 max 30 W, (s. 55) Liitin: Top-liitin, läpivientireikä Ø 8 mm Asennusesimerkki: Kuvat 9-12, s lx 68 lx 0,5 m 1,0 m 1,37 m 2,75 m Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia, johdotuksen sekä virtalähteen S1 Led-Pico 10 setti 1 x 2,4 W 64,00 80, S2 Led-Pico 10 setti 2 x 2,4 W 95,00 118, S3 Led-Pico 10 setti 3 x 2,4 W 126,00 157, S4 Led-Pico 10 setti 4 x 2,4 W 157,00 195,00 Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! Led-Pico 10, erillisvalaisin 2,4 W 32,00 40, Jatkojohto 300 cm 8,00 10,00 Koko valikoimamme löytyy sivuiltamme: 27

28 LED-Kalustevalaisimet LAPETEK led-pico 20 Kaunis ja moderni tunnelmavalaisin, joka antaa valoa myös sivusuunnassa. Johdotus kulkee siististi piilossa valaisin rungon sisällä ja laajalle leviävä tasainen valo sopii vitriineihin, hyllyihin ja muihin paikkoihin, joissa halutaan korostaa tai luoda tunnelmaa. Led-Pico ja Led-Vita -valaisimet sopivat erinomaisen hyvin yhteen sekä ulkonäön että valaistuksen suhteen. Tekniset tiedot Asennustapa: Pinta-asennus Kromattu Hyötysuhde: 73 lm/w Värisävy: 4000 K Valovirta: 155 lm 12 VDC Virrankulutus: 2,4 W Elinikä (L70): h Suojausluokka: IP 44 Himmennys: Lapetek Smart 200, (s ) lapetek Smart 300, (s ) Suositeltu sijoitusväli välitilassa: cm Virtalähde: LED29030 max 30 W, (s. 55) Liitin: Top-liitin, läpivientireikä Ø 8 mm Asennusesimerkki: Kuvat 9-12, s m lx 68 lx 0,5 m 1,0 m 1,37 m 2,75 m Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia, johdotuksen sekä virtalähteen S1 Led-Pico 20 setti 1 x 2,4 W 73,00 91, S2 Led-Pico 20 setti 2 x 2,4 W 113,00 141, S3 Led-Pico 20 setti 3 x 2,4 W 153,00 190, S4 Led-Pico 20 setti 4 x 2,4 W 193,00 240,00 Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! Led-Pico 20, erillisvalaisin 2,4 W 41,00 51, Jatkojohto 300 cm 8,00 10,00 28 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

29 LED-kalustevalaisimet Lapetek led-pico 50 Kaunis ja moderni tunnelmavalaisin, joka antaa valoa myös sivusuunnassa. Antaa hyvin laajalle leviävän tasaisen valon. Valaisinta käytetään sekä keittiöissä että kylpyhuoneissa kaappien ja erilaisten hyllyjen päällä. Led-Pico ja Led-Vita -valaisimet sopivat erinomaisen hyvin yhteen sekä ulkonäön että valaistuksen suhteen. Tekniset tiedot m Asennustapa: Pinta-asennus Kromattu Hyötysuhde: 73 lm/w Värisävy: 4000 K Valovirta: 155 lm 12 VDC Virrankulutus: 2,4 W Elinikä (L70): h Suojausluokka: IP 44 Himmennys: Lapetek Smart 200, (s ) lapetek Smart 300, (s ) Virtalähde: LED29030 max 30 W, (s. 55) Liitin: Top-liitin, läpivientireikä Ø 8 mm Asennusesimerkki: Kuvat 9-12, s lx 68 lx 0,5 m 1,0 m 1,37 m 2,75 m Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia, johdotuksen sekä virtalähteen. LISÄTIEDOT älypuhelimeesi Lapetekin katalogissa on käytössä S1 Led-Pico 50 setti 1 x 2,4 W 69,00 Shortcut-toiminnallisuus, 86,00 joka tuo lisätiedot suoraan puhelimeesi S2 Led-Pico 50 setti 2 x 2,4 W 104,00 129,00 Saat Shortcut-toiminnot käyttöösi näin: S3 Led-Pico 50 setti 3 x 2,4 W 139,00 173,00 1. Lataa älypuhelimeesi ilmainen S4 Led-Pico 50 setti 4 x 2,4 W 174,00 Shortcut-sovellus 216,00 2. Kuvaa tämä sivu kokonaisuudessaan Shortcutilla Led-Pico 50, erillisvalaisin 2,4 W 46,00 58,00 3. Shortcut avaa tuotetiedot puhelimeesi Jatkojohto 300 cm 8,00 10,00 Koko valikoimamme löytyy sivuiltamme: 29

30 LED-Kalustevalaisimet LAPETEK led-vita 10 Sisustuksellinen kaunis ja tehokas valaisin välitilaan. Antaa tasaisen ja laajalle leviävän työskentelyvalon sekä sivulle tunnelmavaloa luoden samalla modernin ulkonäön. Sopii myös hyvin esim. kylpyhuoneiden kattovalaisimeksi Led-Pico ja Led-Vita - valaisimet sopivat erinomaisen hyvin yhteen sekä ulkonäön että valaistuksen suhteen. Tekniset tiedot Asennustapa: Pinta-asennus Kromattu Hyötysuhde: 73 lm/w Värisävy: 4000 K Valovirta: 230 lm 12 VDC Virrankulutus: 3,6 W Elinikä (L70): h Suojausluokka: IP 44 Himmennys: Lapetek Smart 200, (s ) lapetek Smart 300, (s ) Suositeltu sijoitusväli välitilassa: cm Virtalähde: LED29030 max 30 W, (s. 55) Liitin: Top-liitin, läpivientireikä Ø 8 mm Asennusesimerkki: Kuvat 9-12, s m lx 89 lx 0,5 m 1,43 m 1,0 m 2,86 m Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia, johdotuksen sekä virtalähteen S1 Led-Vita 10 setti 1 x 3,6 W 73,00 91, S2 Led-Vita 10 setti 2 x 3,6 W 111,00 138, S3 Led-Vita 10 setti 3 x 3,6 W 149,00 185, S4 Led-Vita 10 setti 4 x 3,6 W 187,00 232,00 Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! Led-Vita 10, erillisvalaisin 3,6 W 39,00 49, Jatkojohto 300 cm 8,00 10,00 30 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

31 LED-kalustevalaisimet Lapetek led-vita 20 Sisustuksellinen kaunis ja tehokas valaisin välitilaan. Antaa tasaisen ja laajalle leviävän työskentelyvalon sekä sivulle tunnelmavaloa luoden samalla modernin ulkonäön. Valaisimen johdot ovat tyylikkäästi piilossa rungon sisällä. Led-Pico ja Led-Vita - valaisimet sopivat erinomaisen hyvin yhteen sekä ulkonäön että valaistuksen suhteen. Tekniset tiedot 9 3 m Asennustapa: Pinta-asennus Kromattu Hyötysuhde: 73 lm/w Värisävy: 4000 K Valovirta: 230 lm 12 VDC Virrankulutus: 3,6 W Elinikä (L70): h Suojausluokka: IP 44 Himmennys: Lapetek Smart 200, (s ) lapetek Smart 300, (s ) Suositeltu sijoitusväli välitilassa: cm Virtalähde: LED29030 max 30 W, (s. 55) Liitin: Top-liitin, läpivientireikä Ø 8 mm Asennusesimerkki: Kuvat 9-12, s lx 89 lx 0,5 m 1,43 m 1,0 m 2,86 m Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia, johdotuksen sekä virtalähteen. LISÄTIEDOT älypuhelimeesi Lapetekin katalogissa on käytössä S1 Led-Vita 20 setti 1 x 3,6 W 77,00 Shortcut-toiminnallisuus, 95,00 joka tuo lisätiedot suoraan puhelimeesi S2 Led-Vita 20 setti 2 x 3,6 W 121,00 150,00 Saat Shortcut-toiminnot käyttöösi näin: S3 Led-Vita 20 setti 3 x 3,6 W 165,00 205,00 1. Lataa älypuhelimeesi ilmainen S4 Led-Vita 20 setti 4 x 3,6 W 210,00 Shortcut-sovellus 260,00 2. Kuvaa tämä sivu kokonaisuudessaan Shortcutilla Led-Vita 20, erillisvalaisin 3,6 W 44,00 55,00 3. Shortcut avaa tuotetiedot puhelimeesi Jatkojohto 300 cm 8,00 10,00 Koko valikoimamme löytyy sivuiltamme: 31

32 Led - Erilliset valaisimet 32 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014 Valaisin: Lapetek Led-Faro pinta-asennuksena (ylempi hylly) Lapetek Led-Faro upotettuna (alempi hylly)

33 LED-kalustevalaisimet Lapetek led-faro Tyylikäs led-valaisin, jolla voi korostaa mitä moninaisempia asioita ja esineitä. Erittäin pienen kokonsa ansiosta se sopii lähes kaikkiin paikkoihin. Valaisinta voidaan käyttää kapea- tai laajakiilaisena ja se voidaan asentaa joko pintaan tai upotettuna. Tekniset tiedot Pinta-asennus: 30 Uppoasennus: m 3 m 20 Upotussyvyys 1. 12,5 mm valokulma ,5 mm valokulma 28 Asennustapa: Pinta-asennus RST look Hyötysuhde: 46 lm/w - 28 / 35 lm/w -93 Värisävy: 4000 K Valovirta: 56 lm - 28 / 43 lm/w VDC Elinikä (L70): h Suojausluokka: IP 20 Himmennys: Lapetek Smart 300, (s ) Virtalähde: LED29030 max 30 W, (s. 55) Liitin: Top-liitin, läpivientireikä Ø 8 mm Asennusesimerkki: Kuvat 9-12, s Ø lx 157 lx 0,5 m 0,25 m 1,0 m 0,51 m 88 lx 22 lx 0,5 m 1,0 m 1,06 m 2,12 m Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia, johdotuksen sekä virtalähteen S1 Led-Faro setti 1 x 1 W 60,00 75, S2 Led-Faro setti 2 x 1 W 88,00 110, S3 Led-Faro setti 3 x 1 W 116,00 144, S4 Led-Faro setti 4 x 1 W 144,00 179, S5 Led-Faro setti 5 x 1 W 172,00 214,00 Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! Led-Faro, erillisvalaisin 1 W 29,00 36, Jatkojohto 300 cm 8,00 10,00 Koko valikoimamme löytyy sivuiltamme: 33

34 LED-Kalustevalaisimet Lapetek led-40 Monipuolinen upotettava tai pintaan asennettava valaisin, jota voi käyttää työskentelyvalaisimena tai tunnelmavalona esim. vitriineissä, kylpyhuoneiden ja eteisten alaslasketuissa katoissa sekä kylpyhuoneiden ja liukuovien valolipoissa. Valaisimella on erittäin pieni (vain 12 mm) upotussyvyys. Tekniset tiedot Asennustapa: Uppo- tai pinta-asennus Kromattu Hyötysuhde: 53 lm/w Värisävy: 4200 K Valovirta: 90 lm 12 VDC Virrankulutus: 1,7 W Elinikä (L70): h Suojausluokka: IP 44 Himmennys: Lapetek Smart 200, (s ) lapetek Smart 300, (s ) Suositeltu sijoitusväli välitilassa: cm Virtalähde: LED29030 max 30 W, (s. 55) Liitin: Top-liitin, läpivientireikä Ø 8 mm Asennusesimerkki: Kuvat 9-12, s Uppoasennus Pinta-asennus Ø 58 3 m lx 0,5 m 0,86 m 1,0 m 26 lx 1,71 m Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia, johdotuksen sekä virtalähteen S1 Led-40 setti 1 x 1,7 W 68,00 85, S2 Led-40 setti 2 x 1,7 W 96,00 120, S3 Led-40 setti 3 x 1,7 W 124,00 154, S4 Led-40 setti 4 x 1,7 W 152,00 189,00 Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! Led-40, erillisvalaisin+pintarasia 1,7 W 29,00 36, Jatkojohto 300 cm 8,00 10,00 34 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

35 LED-kalustevalaisimet LAPETEK led45-mini Kaapin takareunaan helposti sijoitettava valaisin, jossa valaisin on suunnattu niin, että se valaisee hyvin koko työpöytätason. Johdotus on siististi yläkaappien takana piilossa ja samalla muotoilulla on saatavissa pistorasiat. Tekniset tiedot m Asennustapa: Pinta-asennus RST Hyötysuhde: 53 lm/w Värisävy: 4200 K Valovirta: 90 lm 12 VDC Virrankulutus: 1,7 W Elinikä (L70): h Suojausluokka: IP 44 Himmennys: Lapetek Smart 200, (s ) lapetek Smart 300, (s ) Suositeltu sijoitusväli välitilassa: cm Virtalähde: LED29030 max 30 W, (s. 55) Liitin: Top-liitin, läpivientireikä Ø 8 mm Asennusesimerkki: Kuvat 9-12, s lx 26 lx 0,5 m 1,0 m 0,86 m 1,71 m Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia, johdotuksen sekä virtalähteen. LISÄTIEDOT älypuhelimeesi Lapetekin katalogissa on käytössä S1 Led45-Mini setti 1 x 1,7 W 68,00 Shortcut-toiminnallisuus, 85,00 joka tuo lisätiedot suoraan puhelimeesi S2 Led45-Mini setti 2 x 1,7 W 98,00 122,00 Saat Shortcut-toiminnot käyttöösi näin: S3 Led45-Mini setti 3 x 1,7 W 128,00 159,00 1. Lataa älypuhelimeesi ilmainen S4 Led45-Mini setti 4 x 1,7 W 158,00 Shortcut-sovellus 196,00 2. Kuvaa tämä sivu kokonaisuudessaan Shortcutilla Led45-Mini, erillisvalaisin+kehys 1,7 W 31,00 39,00 3. Shortcut avaa tuotetiedot puhelimeesi Jatkojohto 300 cm 8,00 10,00 Koko valikoimamme löytyy sivuiltamme: 35

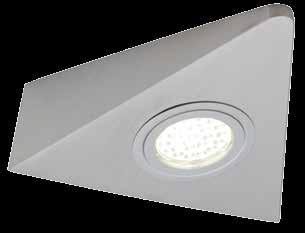

36 LED-Kalustevalaisimet Lapetek led45-delta Kaapin takareunaan helposti sijoitettava valaisin, jossa valaisin on suunnattu niin, että se valaisee hyvin koko työpöytätason. Johdotus on siististi yläkaappien takana piilossa ja samalla muotoilulla on saatavissa pistorasiat. Tekniset tiedot Asennustapa: Pinta-asennus RST Hyötysuhde: 53 lm/w Värisävy: 4200 K Valovirta: 90 lm 12 VDC Virrankulutus: 1,7 W Elinikä (L70): h Suojausluokka: IP 44 Himmennys: Lapetek Smart 200, (s ) lapetek Smart 300, (s ) Suositeltu sijoitusväli välitilassa: cm Virtalähde: LED29030 max 30 W, (s. 55) Liitin: Top-liitin, läpivientireikä Ø 8 mm Asennusesimerkki: Kuvat 9-12, s m lx 26 lx 0,5 m 1,0 m 0,86 m 1,71 m Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia, johdotuksen sekä virtalähteen S1 Led45-Delta setti 1 x 1,7 W 68,00 85, S2 Led45-Delta setti 2 x 1,7 W 98,00 122, S3 Led45-Delta setti 3 x 1,7 W 128,00 159, S4 Led45-Delta setti 4 x 1,7 W 158,00 196,00 Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! Led45-Delta, erillisvalaisin + kehys 1,7 W 31,00 39, Jatkojohto 300 cm 8,00 10,00 36 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

37 LED-kalustevalaisimet Lapetek led-tran 6 Kodikas ja tunnelmallinen valaisin, joka antaa lasikuvun läpi pehmeän valon. Valaisimessa on irrotettava polttimo, joka on tarvittaessa vaihdettavissa. Asennetaan keittiössä yläkaapin päälle, olohuoneessa tai muissa huoneissa esimerkiksi kirjahyllyn päälle. Tekniset tiedot 3 m Asennustapa: Pinta-asennus Kromattu Hyötysuhde: 38 lm/w Värisävy: 4000 K Valovirta: 64 lm 12 VDC Virrankulutus: 1,7 W Elinikä (L70): h Suojausluokka: IP 20 Himmennys: Lapetek Smart 200, (s ) lapetek Smart 300, (s ) Virtalähde: LED29030 max 30 W, (s. 55) Liitin: Top-liitin, läpivientireikä Ø 8 mm Asennusesimerkki: Kuvat 9-12, s Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia, johdotuksen sekä virtalähteen. LISÄTIEDOT älypuhelimeesi Lapetekin katalogissa on käytössä S1 Led-Tran 6 setti 1 x 1,7 W 78,00 Shortcut-toiminnallisuus, 97,00 joka tuo lisätiedot suoraan puhelimeesi S2 Led-Tran 6 setti 2 x 1,7 W 119,00 148,00 Saat Shortcut-toiminnot käyttöösi näin: S3 Led-Tran 6 setti 3 x 1,7 W 160,00 199,00 1. Lataa älypuhelimeesi ilmainen S4 Led-Tran 6 setti 4 x 1,7 W 201,00 Shortcut-sovellus 250,00 2. Kuvaa tämä sivu kokonaisuudessaan Shortcutilla Led-Tran 6, erillisvalaisin 1,7 W 42,00 53,00 3. Shortcut avaa tuotetiedot puhelimeesi Jatkojohto 300 cm 8,00 10,00 Koko valikoimamme löytyy sivuiltamme: 37

38 LED-Lion Edullisesti hyvä valaistus Valaisin: Lapetek Led-Lion-1 Pistorasiat: Lapetek Luna-2 kytkimellä Lapetek Mini-2 38 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

39 LED-kalustevalaisimet Lapetek led-lion 1 Edullinen neliönmuotoinen pintaan asennettava työ- ja tunnelmavalaisin, joka erittäin ohuen rakenteen ja reunan muodon ansiosta näyttää upotetulta valaisimelta. Käyttökohteina keittiön välitilan työvalaistus ja vitriinit sekä kylpyhuoneissa kalusteet ja katot ,4 62,4 62,4 3 m Tekniset tiedot Asennustapa: Pinta-asennus Aluharmaa Hyötysuhde: 58 lm/w Värisävy: 4200 K Valovirta: 100 lm 12 VDC Virrankulutus: 1,7 W Elinikä (L70): h Suojausluokka: IP 44 Suositeltu sijoitusväli välitilassa: cm Himmennys: Lapetek Smart 200, (s ) lapetek Smart 300, (s ) Virtalähde: LED29030 max 30 W, (s. 55) Liitin: Top-liitin, läpivientireikä Ø 8 mm Asennusesimerkki: Kuvat 9-12, s lx 135 lx 0,5 m 1,0 m 0,47 m 0,94 m Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia, johdotuksen sekä virtalähteen S1 Led-Lion 1 setti 1 x 1,7 W 56,00 70, S2 Led-Lion 1 setti 2 x 1,7 W 75,00 93, S3 Led-Lion 1 setti 3 x 1,7 W 94,00 117, S4 Led-Lion 1 setti 4 x 1,7 W 113,00 141,00 Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! Led-Lion 1, erillisvalaisin 1,7 W 20,00 25, Jatkojohto 300 cm 8,00 10,00 Koko valikoimamme löytyy sivuiltamme: 39

40 LED-Kalustevalaisimet LAPETEK led-lion 2 Pintaan asennettava tehokas työskentelyvalaisin, jossa johdot ovat siististi valaisimen rungon sisällä. Käyttökohteina keittiön välitilan työvalaistus ja vitriinit sekä kylpyhuoneissa kalusteet. Asennuksen helpottamiseksi on valaisimen sisällä erillinen liitin. Yläkaapin taakse tuleva johto voidaan laittaa etukäteen paikoilleen ja valaisin asennetaan vasta kaapistojen asentamisen jälkeen. Tekniset tiedot Asennustapa: Pinta-asennus Aluharmaa Hyötysuhde: 56 lm/w Värisävy: 4200 K Valovirta: 140 lm 12 VDC Virrankulutus: 2,5 W Elinikä (L70): h Suojausluokka: IP 44 Suositeltu sijoitusväli välitilassa: cm Himmennys: Lapetek Smart 200, (s ) lapetek Smart 300, (s ) Virtalähde: LED29030 max 30 W, (s. 55) Liitin: Top-liitin, läpivientireikä Ø 8 mm Asennusesimerkki: Kuvat 9-12, s m lx 139 lx 0,5 m 1,0 m 0,72 m 1,44 m Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia, johdotuksen sekä virtalähteen S1 Led-Lion 2 setti 1 x 2,5 W 78,00 97, S2 Led-Lion 2 setti 2 x 2,5 W 122,00 152, S3 Led-Lion 2 setti 3 x 2,5 W 166,00 206, S4 Led-Lion 2 setti 4 x 2,5 W 210,00 261,00 Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! Led-Lion 2, erillisvalaisin 2,5 W 45,00 56, Jatkojohto 300 cm 8,00 10,00 40 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

41 LED-kalustevalaisimet Lapetek led-lion 3 Edullinen pyöreä pintaan asennettava työ- ja tunnelmavalaisin, joka erittäin ohuen rakenteen ja reunan muodon ansiosta näyttää upotetulta valaisimelta. Käyttökohteina keittiön välitilan työvalaistus ja vitriinit sekä kylpyhuoneissa kalusteet ja katot. Tekniset tiedot 11 62,4 62,4 3 m 62,4 Asennustapa: Pinta-asennus Aluharmaa Hyötysuhde: 58 lm/w Värisävy: 4200 K Valovirta: 100 lm 12 VDC Virrankulutus: 1,7 W Elinikä (L70): h Suojausluokka: IP 44 Suositeltu sijoitusväli välitilassa: cm Himmennys: Lapetek Smart 200, (s ) lapetek Smart 300, (s ) Virtalähde: LED29030 max 30 W, (s. 55) Liitin: Top-liitin, läpivientireikä Ø 8 mm Asennusesimerkki: Kuvat 9-12, s lx 135 lx 0,5 m 1,0 m 0,47 m 0,94 m Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia, johdotuksen sekä virtalähteen. LISÄTIEDOT älypuhelimeesi Lapetekin katalogissa on käytössä S1 Led-Lion 3 setti 1 x 1,7 W 56,00 Shortcut-toiminnallisuus, 70,00 joka tuo lisätiedot suoraan puhelimeesi S2 Led-Lion 3 setti 2 x 1,7 W 75,00 93,00 Saat Shortcut-toiminnot käyttöösi näin: S3 Led-Lion 3 setti 3 x 1,7 W 94,00 117,00 1. Lataa älypuhelimeesi ilmainen S4 Led-Lion 3 setti 4 x 1,7 W 113,00 Shortcut-sovellus 141,00 2. Kuvaa tämä sivu kokonaisuudessaan Shortcutilla Led-Lion 3, erillisvalaisin 1,7 W 20,00 25,00 3. Shortcut avaa tuotetiedot puhelimeesi Jatkojohto 300 cm 8,00 10,00 Koko valikoimamme löytyy sivuiltamme: 41

42 RIM, Gamma Loisteputkivalaisimet Lapetek Rim asennettuna peräkkäin kattosyvennykseen. 42 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

43 Lapetek RIM-valaisin on edullinen ja monipuolinen loisteputkivalaisin. Se sopii yhtä hyvin keittiön välitilaan työskentelyvaloksi kuin yläkaappien päälle antamaan epäsuoraa yleisvalaistusta. Hyvän valotehon ansiosta sitä voidaan käyttää myös eteisissä, halleissa, olohuoneissa ja muissa kodin tiloissa, joissa valaistus halutaan tehdä epäsuorasti. Viereisen sivun kuvassa hallin valaistus on tehty Rim-valaisimilla sijoittamalla niitä peräkkäin katossa olevaan alaslaskuun. Lapetek GammaMini- ja GammaDelta-valaisimet on suunniteltu keittiön välitilaan. Molempiin valaisinsarjoihin löytyvät samalla mitoituksella olevat pistorasiat. Delta-sarjan pistorasia on aina kaksiosainen, kun taas Mini-valaisimien kanssa löytyy yhdellä, kahdella ja kolmella ulostulolla olevat pistorasiat. GammaPlus-valaisimet ovat valaisinsarjoissa, joissa yhdessä sarjan valaisimista on päälle/pois kytkin. Tällä kytkimellä syttyvät/sammuvat kaikki sarjassa olevat valaisimet. Koko valikoimamme löytyy sivuiltamme: 43

44 loisteputkivalaisimet LAPETEK rim Edullinen ja erittäin pienikokoinen ketjutettava loisteputkivalaisin. Antaa hyvän, tehokkaan ja tasaisen valon. Jokainen valaisin sisältää kytkimen. Pienen kokonsa ansiosta helposti piilotettava ja käytettävissä esimerkiksi epäsuorassa valaistuksessa tai valolistan takana. Tekniset tiedot Asennustapa: Pinta-asennus Valkoinen Hyötysuhde: 87 / 90 / 94 lm/w Värisävy: 4000 K Valovirta: 1230 / 1910 / 2640 lm 230 V Virrankulutus: 14 / 21 / 28 W Elinikä (L70): h Suojausluokka: IP 20 Himmennys: Ei himmennettävissä Suositeltu sijoitusväli välitilassa: cm Virtalähde: Ei tarvitse erillistä virtalähdettä Liitin: läpivientireikä Ø 40 mm Muuta: Valaisin sisältää kytkimen, syöttö- ja välijohdon sekä seinä- ja kattokiinnikkeet / 912 / / 912 / Tuotekuvaus Rim W 24,00 30, Rim W 29,00 36, Rim W 35,00 44,00 Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! 44 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

45 loisteputkivalaisimet Lapetek gammaplus GX 53 -kannalla varustettu erittäin tehokkaan valon tuottava valaisin. Yhdessä setin valaisimista on kytkin, jolla kaikki setin valaisimet voidaan kytkeä päälle/pois. Kaikki johdotukset ovat tyylikkäästi valaisimen rungon sisällä. Polttimo on erittäin helposti vaihdettavissa. Tekniset tiedot Asennustapa: Pinta-asennus Alulook Hyötysuhde: 36 lm/w Värisävy: 3000 K Valovirta: 230 lm 230 V Virrankulutus: 6 W Elinikä (L70): h Suojausluokka: IP 20 Himmennys: Ei himmennettävissä Suositeltu sijoitusväli välitilassa: cm Virtalähde: Ei tarvitse erillistä virtalähdettä Liitin: Amp-liitin, läpivientireikä Ø 15 mm Asennusesimerkki: Kuvat 13a - 13b, s. 68 Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia ja johdotuksen. Erillistä virtalähdettä ei tarvita. LISÄTIEDOT älypuhelimeesi Lapetekin katalogissa on käytössä S1 GammaPlus setti 1 x 6 W 70,00 Shortcut-toiminnallisuus, 87,00 joka tuo lisätiedot suoraan puhelimeesi S2 GammaPlus setti 2 x 6 W 118,00 147,00 Saat Shortcut-toiminnot käyttöösi näin: S3 GammaPlus setti 3 x 6 W 166,00 206,00 1. Lataa älypuhelimeesi ilmainen S4 GammaPlus setti 4 x 6 W 214,00 Shortcut-sovellus 266,00 2. Kuvaa tämä sivu kokonaisuudessaan Shortcutilla Gamma, varapolttimo 6 W 30,00 37,00 3. Shortcut avaa tuotetiedot puhelimeesi Koko valikoimamme löytyy sivuiltamme: 45

46 loisteputkivalaisimet LAPETEK gamma uppo Erittäin tehokas GX 53 -kannalla oleva upotettava valaisin. Polttimo on erittäin helposti vaihdettavissa. Voidaan käyttää keittiökalusteiden lisäksi esim. eteisten katoissa. Tekniset tiedot Asennustapa: Uppoasennus Alulook Hyötysuhde: 36 lm/w Värisävy: 3000 K Valovirta: 230 lm 230 V Virrankulutus: 6 W Elinikä (L70): h Suojausluokka: IP 20 Himmennys: Ei himmennettävissä Suositeltu sijoitusväli välitilassa: cm Virtalähde: Ei tarvitse erillistä virtalähdettä Liitin: Amp-liitin, läpivientireikä Ø 15 mm Asennusesimerkki: Kuvat 14a - 14b, s Ø 80 Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia ja johdotuksen. Erillistä virtalähdettä ei tarvita S1 Gamma-uppo setti 1 x 6 W 56,00 70, S2 Gamma-uppo setti 2 x 6 W 95,00 118, S3 Gamma-uppo setti 3 x 6 W 135,00 168, S4 Gamma-uppo setti 4 x 6 W 174,00 216,00 Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! Gamma, varapolttimo 6 W 30,00 37,00 46 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

47 loisteputkivalaisimet Lapetek gamma pinta Erittäin tehokas GX 53 -kannalla oleva pintaan asennettava valaisin. Polttimo on erittäin helposti vaihdettavissa. Voidaan käyttää keittiökalusteiden lisäksi esim. eteisten katoissa. Tekniset tiedot Asennustapa: Pinta-asennus Alulook Hyötysuhde: 36 lm/w Värisävy: 3000 K Valovirta 230 lm 230 V Virrankulutus: 6 W Elinikä (L70): h Suojausluokka: IP 20 Himmennys: Ei himmennettävissä Suositeltu sijoitusväli välitilassa: cm Virtalähde: Ei tarvitse erillistä virtalähdettä Liitin: Amp-liitin, läpivientireikä Ø 15 mm Asennusesimerkki: Kuvat 14a - 14b, s. 69 Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia ja johdotuksen. Erillistä virtalähdettä ei tarvita. LISÄTIEDOT älypuhelimeesi Lapetekin katalogissa on käytössä S1 Gamma-pinta setti 1 x 6 W 56,00 Shortcut-toiminnallisuus, 70,00 joka tuo lisätiedot suoraan puhelimeesi S2 Gamma-pinta setti 2 x 6 W 95,00 118,00 Saat Shortcut-toiminnot käyttöösi näin: S3 Gamma-pinta setti 3 x 6 W 135,00 168,00 1. Lataa älypuhelimeesi ilmainen S4 Gamma-pinta setti 4 x 6 W 174,00 Shortcut-sovellus 216,00 2. Kuvaa tämä sivu kokonaisuudessaan Shortcutilla Gamma, varapolttimo 6 W 30,00 37,00 3. Shortcut avaa tuotetiedot puhelimeesi Koko valikoimamme löytyy sivuiltamme: 47

48 loisteputkivalaisimet LAPETEK gammamini Erittäin tehokas GX 53 -kannalla oleva pintaan asennettava valaisin. Kaikki johdotukset ovat tyylikkäästi valaisimen rungon sisällä. Polttimo on erittäin helposti vaihdettavissa. Sijoitus kaapin takareunaan, jossa valaisin on suunnattu niin että se valaisee hyvin koko työpöytätason. Johdotus on siististi yläkaappien takana piilossa ja samalla muotoilulla on saatavissa pistorasiat. Tekniset tiedot Asennustapa: Pinta-asennus RST / alulook Hyötysuhde: 36 lm/w Värisävy: 3000 K Valovirta: 230 lm 230 V Virrankulutus: 6 W Elinikä (L70): h Suojausluokka: IP 20 Himmennys: Ei himmennettävissä Suositeltu sijoitusväli välitilassa: cm Virtalähde: Ei tarvitse erillistä virtalähdettä Liitin: Amp-liitin, läpivientireikä Ø 15 mm Asennusesimerkki: Kuvat 14a - 14b, s Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia ja johdotuksen. Erillistä virtalähdettä ei tarvita S1 GammaMini setti 1 x 6 W 69,00 86, S2 GammaMini setti 2 x 6 W 121,00 151, S3 GammaMini setti 3 x 6 W 173,00 215, S4 GammaMini setti 4 x 6 W 225,00 279,00 Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! Gamma, varapolttimo 6 W 30,00 37,00 48 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

49 loisteputkivalaisimet Lapetek gammadelta Erittäin tehokas GX 53 -kannalla oleva pintaan asennettava valaisin. Kaikki johdotukset ovat tyylikkäästi valaisimen rungon sisällä. Polttimo on erittäin helposti vaihdettavissa. Sijoitus kaapin takareunaan, jossa valaisin on suunnattu niin että se valaisee hyvin koko työpöytätason. Johdotus on siististi yläkaappien takana piilossa ja samalla muotoilulla on saatavissa pistorasiat Tekniset tiedot Asennustapa: Pinta-asennus RST / alulook Hyötysuhde: 36 lm/w Värisävy: 3000 K Valovirta: 230 lm 230 V Virrankulutus: 6 W Elinikä (L70): h Suojausluokka: IP 20 Himmennys: Ei himmennettävissä Suositeltu sijoitusväli välitilassa: cm Virtalähde: Ei tarvitse erillistä virtalähdettä Liitin: Amp-liitin, läpivientireikä Ø 15 mm Asennusesimerkki: Kuvat 14a - 14b, s. 69 Tuotekuvaus. Setit pitävät sisällään valitun määrän valaisimia ja johdotuksen. Erillistä virtalähdettä ei tarvita. LISÄTIEDOT älypuhelimeesi Lapetekin katalogissa on käytössä S1 GammaDelta setti 1 x 6 W 69,00 Shortcut-toiminnallisuus, 86,00 joka tuo lisätiedot suoraan puhelimeesi S2 GammaDelta setti 2 x 6 W 121,00 151,00 Saat Shortcut-toiminnot käyttöösi näin: S3 GammaDelta setti 3 x 6 W 173,00 215,00 1. Lataa älypuhelimeesi ilmainen S4 GammaDelta setti 4 x 6 W 225,00 Shortcut-sovellus 279,00 2. Kuvaa tämä sivu kokonaisuudessaan Shortcutilla Gamma, varapolttimo 6 W 30,00 37,00 3. Shortcut avaa tuotetiedot puhelimeesi Koko valikoimamme löytyy sivuiltamme: 49

50 Kytkimet, pistorasiat, virtalähteet Pistorasia: Lapetek Mini-3 50 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

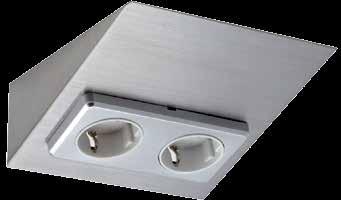

51 Kytkimet, pistorasiat, Virtalähteet Lapetek Luna Pintaan asennettava kaksoispistorasia. Rungossa integroituna kytkin, jolla voidaan ohjata mitä tahansa Lapetekin valaisinseteistä. Pistorasiat on varustettu lapsisuojilla. Vastaava ulkonäkö kuin Mini-valaisimissa, mutta muotoilunsa ansionsa sopii hyvin käytettäviksi muidenkin Lapetek-valaisinsarjojen kanssa. Tekniset tiedot V, max 200 W m Asennustapa: Pinta-asennus RST Pistorasioita: 2 kpl Kytkin: Kytkimellä voidaan laittaa päälle/pois pistotulppaan liitetyt valaisimet. Liitettyjen laitteiden maksimiteho 200 W. Max virta: 16 A 230 V Suojausluokka: IP 20 Muuta: Pistorasia on avonainen takaa. Asennettava yläpuolelta ja takaa kiinteää pintaa vasten. 230 V, 16 A Tuotekuvaus Tuotenro Sähkönumero Tuotekuvaus Virta alv 0% alv 24% Luna-2 kaksoispistorasia kytkimellä Max 16 A* 63,00 79,00 * Pistorasioiden maksimivirta Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! Koko valikoimamme löytyy sivuiltamme: 51

52 Kytkimet, pistorasiat, virtalähteet LAPETEK mini Pintaan asennettava rst-kehys, joka saatavissa yhdellä, kahdella tai kolmella pistorasialla. Pistorasiat on varustettu lapsisuojilla. Vastaava ulkonäkö kuin Mini-valaisimissa, mutta muotoilunsa ansionsa sopii hyvin käytettäviksi muidenkin Lapetek-valaisinsarjojen kanssa. Tekniset tiedot Asennustapa: Pinta-asennus RST Pistorasioita: 1 kpl / 2 kpl / 3 kpl Kytkin: ei ole Max virta: 16 A 230 V Suojausluokka: IP 20 Muuta: Pistorasia on avonainen takaa. Asennettava yläpuolelta ja takaa kiinteää pintaa vasten Tuotekuvaus Tuotenro Sähkönumero Tuotekuvaus Virta alv 0% alv 24% Mini-1 Max 16 A 47,00 59, Mini-2 Max 16 A 53,00 66, Mini-3 Max 16 A 64,00 80,00 Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! 52 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

53 Kytkimet, pistorasiat, Virtalähteet Lapetek delta Pintaan asennettava kaksoispistorasia. Pistorasiat on varustettu lapsisuojilla. Vastaava ulkonäkö kuin Delta-valaisimissa. Tekniset tiedot Asennustapa: Pinta-asennus RST Pistorasioita: 2 kpl Kytkin: ei ole Max virta: 16 A 230 V Suojausluokka: IP 20 Muuta: Pistorasia on avonainen takaa. Asennettava yläpuolelta ja takaa kiinteää pintaa vasten LISÄTIEDOT Tuotekuvaus Tuotenro Sähkönumero Tuotekuvaus Virta alv älypuhelimeesi 0% alv 24% Lapetekin katalogissa on käytössä Delta-2 Max 16 A 53,00 Shortcut-toiminnallisuus, 66,00 joka tuo lisätiedot suoraan puhelimeesi. Saat Shortcut-toiminnot käyttöösi näin: 1. Lataa älypuhelimeesi ilmainen Shortcut-sovellus 2. Kuvaa tämä sivu kokonaisuudessaan Shortcutilla 3. Shortcut avaa tuotetiedot puhelimeesi Koko valikoimamme löytyy sivuiltamme: 53

54 Kytkimet, pistorasiat, virtalähteet LAPETEK uppopistorasia Asennetaan kiinteästi esim. pöytätasoon upottamalla. Sisältää kolmiosaisen pistorasian, joka on siisti ja yksinkertainen käyttää (avaa kansi, kytke sähkölaitteet ja paina kansi kiinni). Kannen etureunassa tiiviste, joka mahdollistaa kannen kiinniolemisen vaikka sähkölaitteita olisi kytkettynä. Tekniset tiedot Asennustapa: Uppoasennus Alulook Pistorasioita: 3 kpl Kytkin: ei ole Max virta: 16 A 230 V Suojausluokka: IP 20 Muuta; Pistorasian kantta ei ole tarkoitettu pidettäväksi auki käytön aikana, vaan johdot mahtuvat kulkemaan kannen etureunassa olevan muovin läpi Tuotekuvaus Tuotenro Sähkönumero Tuotekuvaus Virta alv 0% alv 24% 9441P Uppopistorasia Max 16 A 172,00 214,00 Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! 54 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

55 Kytkimet, pistorasiat, Virtalähteet Lapetek LED Virtalähteet Led-virtalähteet on suunniteltu käytettäviksi Lapetekin valaisimien kanssa. Pienemmän maksimikuorma on 30 W ja suuremman 60 W. Lapetekin Smart -himmentimiä ja langattomia kytkimiä voidaan käyttää virtalähteiden kanssa Tekniset tiedot LED Tehonkesto: 0-30 W 12 VDC Suojausluokka: IP 20 Himmennys: Voidaan käyttää toisiopuolelle asennettavia Lapetek Smart -himmentimiä. Ensiöjohto: 1,6 m johto + euroliitin Toisioliitin: 0,1 m johto + jakotukki (6 x Top) Tekniset tiedot LED Tehonkesto: 0-60 W, max 30 W / liitin 12 VDC Suojausluokka: IP 20 Himmennys: Voidaan käyttää toisiopuolelle asennettavia Lapetek Smart -himmentimiä. Ensiöjohto: 1,6 m johto + euroliitin Toisioliitin: 0,1 m johto + jakotukki (6 x Top) Tuotekuvaus LISÄTIEDOT älypuhelimeesi Lapetekin katalogissa on käytössä LED Virtalähde 12 VDC 0-30 W 43,00 Shortcut-toiminnallisuus, 54,00 joka tuo lisätiedot suoraan puhelimeesi. LED Virtalähde 12 VDC 0-60 W 66,00 82,00 Saat Shortcut-toiminnot käyttöösi näin: 1. Lataa älypuhelimeesi ilmainen Shortcut-sovellus 2. Kuvaa tämä sivu kokonaisuudessaan Shortcutilla 3. Shortcut avaa tuotetiedot puhelimeesi Koko valikoimamme löytyy sivuiltamme: 55

56 Kytkimet, pistorasiat, virtalähteet LAPETEK HIMMENTIMET - SMART 200-SARJA Lapetek Smart -himmentimellä voit säätää Lapetek Led-valaisimien valotehoa % välillä. Smart 210 asennetaan virtalähteen ja valaisimien väliin. Päälle/pois -kytkentä sekä himmennys tapahtuvat erillisellä säätimellä (ei kuulu toimitukseen), joka asennetaan samalle paikalle kuin tilassa olevat muut valokytkimet. Asennus on yksinkertainen ja nopea, mutta edellyttää johdon vetämistä himmentimeltä säätimelle. Yleensä Smart 200 -himmennintä käytetään kohteissa, joissa sähkötöiden yhteydessä tehdään myös johdotuksia Virtalähde: LED W LED W Himmennin Säädin Max 6 kpl valaisimia Maksimi teho 30 W.. Säädin 1-10 V ei sisälly toimitukseen Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! 56 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

57 Kytkimet, pistorasiat, Virtalähteet Tekniset tiedot Valkoinen Ensiöliitäntä: 12 VDC Toisioliitäntä: 12 VDC Maksimi kuorma: 30 W Himmennys: 0-100% Ohjattavia liitäntöjä: 1 kpl kanavia Suojausluokka: IP 20 Sopii virtalähteelle: LED W led W Katso s. 55 Muuta: soveltuu esitteessä mainittujen led-valaisimien kanssa käytettäväksi. sopiva säädinyksikkö ABB Jussi 1-10V UPK VAL (ei kuulu toimitukseen) tai vastaava. Tuotekuvaus LISÄTIEDOT älypuhelimeesi Lapetekin katalogissa on käytössä Smart 210 led-himmennin 1-10 V Max 30 W 52,00 Shortcut-toiminnallisuus, 65,00 joka tuo lisätiedot suoraan puhelimeesi. Saat Shortcut-toiminnot käyttöösi näin: 1. Lataa älypuhelimeesi ilmainen Shortcut-sovellus 2. Kuvaa tämä sivu kokonaisuudessaan Shortcutilla 3. Shortcut avaa tuotetiedot puhelimeesi Koko valikoimamme löytyy sivuiltamme: 57

58 Kytkimet, pistorasiat, virtalähteet LAPETEK HIMMENTIMET - SMART 300-SARJA Lapetek Smart himmentimellä voit säätää Lapetek Led-valaisimien valotehoa % välillä. Smart 311 asennetaan virtalähteen ja valaisimien väliin. Jokaista virtalähdettä kohden tarvitaan yksi himmennin. Päälle/pois-kytkentä sekä himmennys tapahtuvat erillisellä kaukosäätimellä. Yhdellä kaukosäätimellä voidaan ohjata neljää eri valaistusryhmää ja jokaisessa valaistusryhmässä (CH 1, CH 2, CH 3 ja CH 4) voi olla kymmenen himmennintä. Smart 300 on yksinkertainen ja nopea asentaa, eikä se vaadi mitään sähkötöitä. Kaikki liitännät ovat pikaliitimillä. Kaukosäädin ja ohjainyksikkö määritellään pareiksi ja asennus on valmis Himmennin CH 1 Virtalähde: LED W LED W CH 2 CH 3 CH 4 ALL (CH 1, 2, 3, 4) CH 1 CH 2 CH 3 CH 4 Yhdessä Led-himmentimessä on neljä erillistä kanavaa CH 1, max 6 kpl valaisimia CH 2, max 6 kpl valaisimia CH 3, max 6 kpl valaisimia CH 4, max 6 kpl valaisimia Yhden himmentimen takana olevien valaisimien. maksimiyhteisteho 30 W. Yhdellä kaukosäätimellä. voidaan ohjata max 10 kpl led-himmentimiä. Kaukosäädin CH 1 Virtalähde: LED W LED W CH 2 CH 3 Himmennin CH 4 Mikäli on tarve himmentää yhdellä kaukosäätimellä useampaa valosettiä tulee himmentimiä tilata sama. määrä kuin on virtalähteitä. Tällainen tilanne on esimerkiksi silloin, kun ohjattavia valaisimia on eri puolilla huonetta. Yhdellä kaukosäätimellä voidaan ohjata max 10 kpl led-himmentimiä. 58 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

59 Kytkimet, pistorasiat, Virtalähteet Tekniset tiedot Himmennin, valkoinen Kaukosäädin, musta Ensiöliitäntä: 12 VDC Toisioliitäntä: 12 VDC Maksimi kuorma: 30 W Himmennys: % Ohjattavia liitäntöjä: 4 kpl kanavia, joista jokaista voidaan ohjata erikseen kaukosäätimestä, jokaiseen kanavaan voidaan kytkeä kuusi valaisinta. Suojausluokka: IP 20 Sopii virtalähteille: LED W led W Katso s. 55 Muuta: himmentimiä tarvitaan 1 kpl / valaisinsetti tai virtalähde samalla kaukosäätimellä voidaan ohjata useita himmentimiä HUOM! Himmennin ja kaukosäädin tilattava erikseen. Tuotekuvaus Smart-311, led-himmennin 74,00 92, Smart-310, kaukosäädin 35,00 44,00 Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! Koko valikoimamme löytyy sivuiltamme: 59

60 Kytkimet, pistorasiat, virtalähteet LAPETEK ir KYTKIN Kytkintä voidaan käyttää kaikkien Lapetek-valaisimien kanssa (maksimikuorma on 550 W). Kytkin sijoitetaan verkkovirran ja muuntajan väliin. Infrapunatunnistin asennetaan yläkaapin pohjaan ja se reagoi käden liikkeeseen. Liikutettaessa kättä tunnistimen alla sammuvat/syttyvät valot kaikista muuntajan takana olevista valaisimista. Tekniset tiedot Valkoinen, musta liiketunnistin Ensiöliitäntä: 230 V Toisioliitäntä: 230 V Kytkintoiminto: On / off Himmennys: Ei ole Ohjattavia liitäntöjä: 1 kpl SUKO-liitin Suojausluokka: IP 20 Muuta: maksimikuorma 550 W Elektroniikka Kytkin Tuotekuvaus IR-kytkin Max 550 W 74,00 92,00 Ota kuva koko sivusta puhelimellasi ja lue lisää tuotteesta! 60 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

61 Kytkimet, pistorasiat, Virtalähteet Lapetek Pyöreä kytkin Kytkintä voidaan käyttää kaikkien Lapetek-valaisimien kanssa. Keinukytkimen maksimikuorma on 1000 W. Kytkin sijoitetaan verkkovirran ja muuntajan väliin. Keinukytkintä painamalla se sammuttaa/sytyttää valot kaikista muuntajan takana olevista valaisimista Tekniset tiedot Alulook / musta Ensiöliitäntä: 230 V Toisioliitäntä: 230 V Kytkintoiminto: On / off Himmennys: Ei ole Ohjattavia liitäntöjä: 1 kpl euroliitin Suojausluokka: IP 20 Muuta: maksimi kuorma 1000 W. Johtojen pituudet 2 m + 2 m Tuotekuvaus LISÄTIEDOT älypuhelimeesi Lapetekin katalogissa on käytössä Pyöreä kytkin Max 1000 W 28,00 Shortcut-toiminnallisuus, 35,00 joka tuo lisätiedot suoraan puhelimeesi. Saat Shortcut-toiminnot käyttöösi näin: 1. Lataa älypuhelimeesi ilmainen Shortcut-sovellus 2. Kuvaa tämä sivu kokonaisuudessaan Shortcutilla 3. Shortcut avaa tuotetiedot puhelimeesi Koko valikoimamme löytyy sivuiltamme: 61

62 johdotus LED-PROFIL 1. Lapetek Led-Profil ilman säätimiä/kytkimiä A Virta syötetään jokaiselle valaisinprofiilille erikseen C E E C E C A = Virtalähde (sis. 1,6 m syöttöjohto) LED29030 max 30 W tai LED29060 max 60 W C = Kaapelikanava (jonka sisällä syöttöjohto kulkee) E = Valaisinprofiili, jossa 3m syöttöjohto 2. Lapetek Led-Profil Smart 300- säätimellä C E A E B C E C Virta syötetään jokaiselle valaisinprofiilille erikseen A = Virtalähde (sis. 1,6 m syöttöjohto) LED29030 max 30 W tai LED29060 max 60 W B = Himmennin Smart-311. Kytkimenä käytetään langatonta kaukosäädintä Smart 310. Katso sivut C = Kaapelikanava (jonka sisällä syöttöjohto kulkee) E = Valaisinprofiili, jossa 3m syöttöjohto 62 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

63 johdotus led-line line 3. Lapetek Led-Line ilman säätimiä/kytkimiä C E A E C E C Virta syötetään jokaiselle valaisinprofiilille erikseen. Kaapiston etureunaan muodostetaan yhtenäinen alumiiniprofiili valaisimista ja kaapelikanavista. A = Virtalähde (sis. 1,6 m syöttöjohto) Led29030 max 30 W tai Led29060 max 60 W C C = Kaapelikouru (jonka sisällä syöttöjohto kulkee) E = Valaisinprofiili, jossa 3m syöttöjohto 4. Lapetek Led-Line Smart 300- säätimellä C E C A E B C E C Virta syötetään jokaiselle valaisinprofiilille erikseen. Kaapiston etureunaan muodostetaan yhtenäinen alumiiniprofiili valaisimista ja kaapelikanavista. Kytkimenä käytetään langatonta himmennintä. A = Virtalähde (sis. 1,6 m syöttöjohto) Led29030 max 30 W tai Led29060 max 60 W B = Himmennin Smart-311. Kytkimenä käytetään langatonta kaukosäädintä Smart 310. Katso sivut C = Kaapelikanava (jonka sisällä syöttöjohto kulkee) E = Valaisinprofiili, jossa 3m syöttöjohto Koko valikoimamme löytyy sivuiltamme: 63

64 johdotus LED-Ribbon 5. A Lapetek Led-Ribbon ilman säätimiä/kytkimiä Yksi Led-Ribbon 20 tai 40 sisältää virransyötön molemmissa päissä led-nauhaa, jolloin nauha voidaan katkaista ja syöttää virta molemmille päille erikseen. E E A = Virtalähde (sis. 1,6 m syöttöjohto) Led29030 max 30 W tai Led29060 max 60 W E = Led-Ribbon valonauha 6. Lapetek Led-Ribbon Smart 300- säätimellä E A E Yksi Led-Ribbon 20 tai 40 sisältää virransyötön molemmissa päissä led-nauhaa, jolloin nauha voidaan katkaista ja syöttää virta molemmille päille erikseen. A = Virtalähde (sis. 1,6 m syöttöjohto) Led29030 max 30 W tai Led29060 max 60 W B = Himmennin Smart-311. Kytkimenä käytetään langatonta kaukosäädintä Smart 310. Katso sivut E = Led-Ribbon valonauha 64 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

65 johdotus led-zircon led-zircon 7. Lapetek Led-Zircon ilman säätimiä/kytkimiä A Virta syötetään molemmista päistä keittiötä. Kytkimenä käytetään Zirconin omaa kytkintä. C D E E E D C A = Virtalähde (sis. 1,6 m syöttöjohto) Led29030 max 30 W tai Led29060 max 60 W C = Kaapelikanava (jonka sisällä syöttöjohto kulkee) D = Virransyöttöliitin + 3 m syöttöjohto E = Valaisinprofiili 8. Lapetek Led-Zircon Smart 300- säätimellä B Virta syötetään molemmista päistä keittiötä. Kytkimenä käytetään langatonta kaukosäädintä Smart-310. C D E A E E D C A = Virtalähde (sis. 1,6 m syöttöjohto) Led29030 max 30 W tai Led29060 max 60 W B = Himmennin Smart-311. Kytkimenä käytetään langatonta kaukosäädintä Smart 310. Katso sivut C = Kaapelikanava (jonka sisällä syöttöjohto kulkee) D = Virransyöttöliitin + 3 m syöttöjohto E = Valaisinprofiili Koko valikoimamme löytyy sivuiltamme: 65

66 johdotus erillisvalaisimet 9. G A Lapetek Led-Pico / -Vita / -Lion yms. ilman säätimiä/kytkimiä Virta syötetään jokaiselle valaisimelle erikseen suoraan virtalähteeltä. A = Virtalähde (sis. 1,6 m syöttöjohto) Led29030 max 30 W tai Led29060 max 60 W G = Led-Vita 10 valaisin 10. A B I Lapetek Led-Pico / -Vita / -Lion yms V säätimellä Virta syötetään jokaiselle valaisimelle erikseen. Kytkimenä käytetään 0-10V säädintä. A = Virtalähde (sis. 1,6 m syöttöjohto) Led29030 max 30 W tai Led29060 max 60 W B = Himmennin Smart-210 G G = Led-Vita 10 valaisin I = 0-10 V säädin (ei kuulu toimitukseen) 66 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

67 johdotus Erillisvalaisimet 11. H CH 1, LED-Pico 10 ja 50 CH 3, LED-Vita 10 B A E Lapetek Led-Pico / -Vita Smart 300- säätimellä Virta syötetään jokaiselle valaisimelle erikseen. Kytkimenä käytetään langatonta kaukosäädintä Smart-310. Himmentimestä voidaan säätää erikseen max neljää eri ryhmää. G A = Virtalähde (sis. 1,6 m syöttöjohto) Led29030 max 30 W tai Led29060 max 60 W B = Himmennin Smart-311. Kytkimenä käytetään langatonta kaukosäädintä Smart 310. Katso sivut E = Led-Pico 50 valaisin G = Led-Vita 10 valaisin H = Led-Pico 10 valaisin 12. H CH 1, LED-Pico 50 CH 2, LED-Vita 20 CH 3, LED-Vita 10 CH 4, LED-Pico 10 A B E Lapetek Led-Pico / -Vita Smart 300- säätimellä Virta syötetään jokaiselle valaisimelle erikseen. Kytkimenä käytetään langatonta kaukosäädintä Smart-310. Himmentimestä voidaan säätää erikseen max neljää eri kanavaa (CH 1, CH 2, CH 3 ja CH 4). G F A = Virtalähde (sis. 1,6 m syöttöjohto) Led29030 max 30 W tai Led29060 max 60 W B = Himmennin Smart-311. Kytkimenä käytetään langatonta kaukosäädintä Smart 310. Katso sivut E = Led-Pico 50 valaisin F = Led-Vita 20 valaisin G = Led-Vita 10 valaisin H = Led-Pico 10 valaisin Koko valikoimamme löytyy sivuiltamme: 67

68 johdotus GAMMAPLUS JA LED-53 PLUS 13a. Lapetek GammaPlus ja Led-53 Plus C Virta syötetään kytkimelliselle valaisimelle ilman erillistä virtalähdettä. Kytkimelliseltä valaisimelta virta syötetään edelleen muille setin valaisimille. A B D A = Virransyöttöjohto, jossa jakotukki B = Kytkimellinen valaisin C = Jakotukki D = Valaisin, jossa 1,8m syöttöjohto 13b. 180 cm 180 cm 30 cm 30 cm 180 cm 180 cm 180 cm 68 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

69 johdotus GAMMA JA LED-53 14a. Lapetek Gamma-/Led-53 Uppo ja Pinta, Mini sekä Delta A Virta syötetään jokaiselle valaisimelle erikseen ilman erillistä virtalähdettä. A = Virransyöttöjohto, jossa jakotukki D = Valaisin, jossa 1,8m syöttöjohto D D 14b. 180 cm 180 cm 180 cm 180 cm Koko valikoimamme löytyy sivuiltamme: 69

70 tekniset tiedot Valaisin: Lapetek Led-Ribbon välitilassa, Lapetek Led-Ribbon yläkaapin päällä antamassa epäsuoraa valoa. Käsitteitä Asennustapa: Hyötysuhde: Värisävy: Valovoima: Virrankulutus: Elinikä (L70): Suojausluokka: Suositeltu sijoitusväli välitilassa: Himmennys: Virtalähde: Liitin: Asennusesimerkki: Asennetaanko tuote materiaalin pintaan vai tehdäänkö upotus Tuotteen pääasiallinen väri tai materiaali lm/w. Käytettäessä 1 W sähköä tuotetaan XX lumen valoa Kelvin (K) Valaisimen valon väri ilmoitetaan kelvinasteikolla. Mitä pienempi kelvin-arvo on, sitä lämpimämpää ja keltaisempaa valon väri on ja vastaavasti mitä korkeampi arvo on, sitä sinisempää valo on. Lumen (lm) Valovirta kuvaa valonlähteen säteilemää valon määrää. syötettävä jännite Tehon yksikkö on watti (W). Mitä suurempi arvo (W) lampussa on, sitä enemmän se kuluttaa sähköä. Kertomalla lampun teho käyttöajalla saadaan selville lampun sähkön kulutus vuorokaudessa. Elinikä kun 70 % valotehosta on jäljellä IP 20 kuivan tilan tuote ip 44 kostean tilan tuote Ohjeellinen arvo, jolla työtasolle saadaan hyvä valaistus. Haluttaessa normaalia kirkkaampi valo, sijoitetaan valaisimet lähemmäksi toisiaan ja vastaavasti haluttaessa vähemmän valoa kauemmaksi toisistaan. Onko tuote himmennettävissä ja jos on niin millä himmentimillä Valaisimen kanssa käyettäväksi sopivat virtalähteet Valaisimessa oleva liitin ja liittimen vaatiman läpivientireiän halkaisija Kuva keittiöstä seinän takaa katsottuna. kuvasta näkee miten johdotukset tulee sijoittaa. Kuvat ovat ohjeellisia ja muitakin asennustapoja voi olla. 541 lx 135 lx 45 0,5 m 0,47 m 1,0 m 0,94 m Kuvio kertoo valaisimen tuottaman 1. Valon kulman esimerkissä 45 astetta 2. Valaistun alueen halkaisijan esimerkissä 50 cm etäisyydellä 47cm ja 1 m etäisyydellä 94 cm Huom! Ilmoitetut arvot ovat keskiarvoja. Yksittäiset tuotteet saattavat poiketa niistä. 3. Luksi (lx) Valaistusvoimakkuus tarkoittaa pinnalle osuvan valon määrää. esimerkissä 50 cm etäisyydellä (keskipiste 541 lx) ja ulkoreunalla 50 % keskipisteen arvosta. 70 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014

71 Lapetek-liesikuvut Blanco-altaat Koko valikoimamme löytyy sivuiltamme: 71

72 OY LAPETEK AB Kankiraudantie 1 FI Helsinki Finland puhelin: (keskus) puhelin/myynti: (vain jälleenmyyjät) fax: lapetek@lapetek.fi Oikeudet muutoksiin pidätetään. Painatusteknisistä syistä värit saattavat poiketa todellisista väreistä /3 72 Valaisimet, kytkimet ja pistorasiat Kuvasto 2013/2014
