SÄHKÖTYÖSELOSTUS KÅRKULLA SAMMKOMMUN HANGON ASUNTOLAN LAAJENNUS JA MUUTOSTYÖ TYÖSELOSTUS LINJAKATU HANKO

Transkriptio

1 SÄHKÖTYÖSELOSTUS KÅRKULLA SAMMKOMMUN HANGON ASUNTOLAN LAAJENNUS JA MUUTOSTYÖ LINJAKATU HANKO Ab Sähkösuunnittelu Klawers Oy PL 85 Työpajantie PORVOO puh

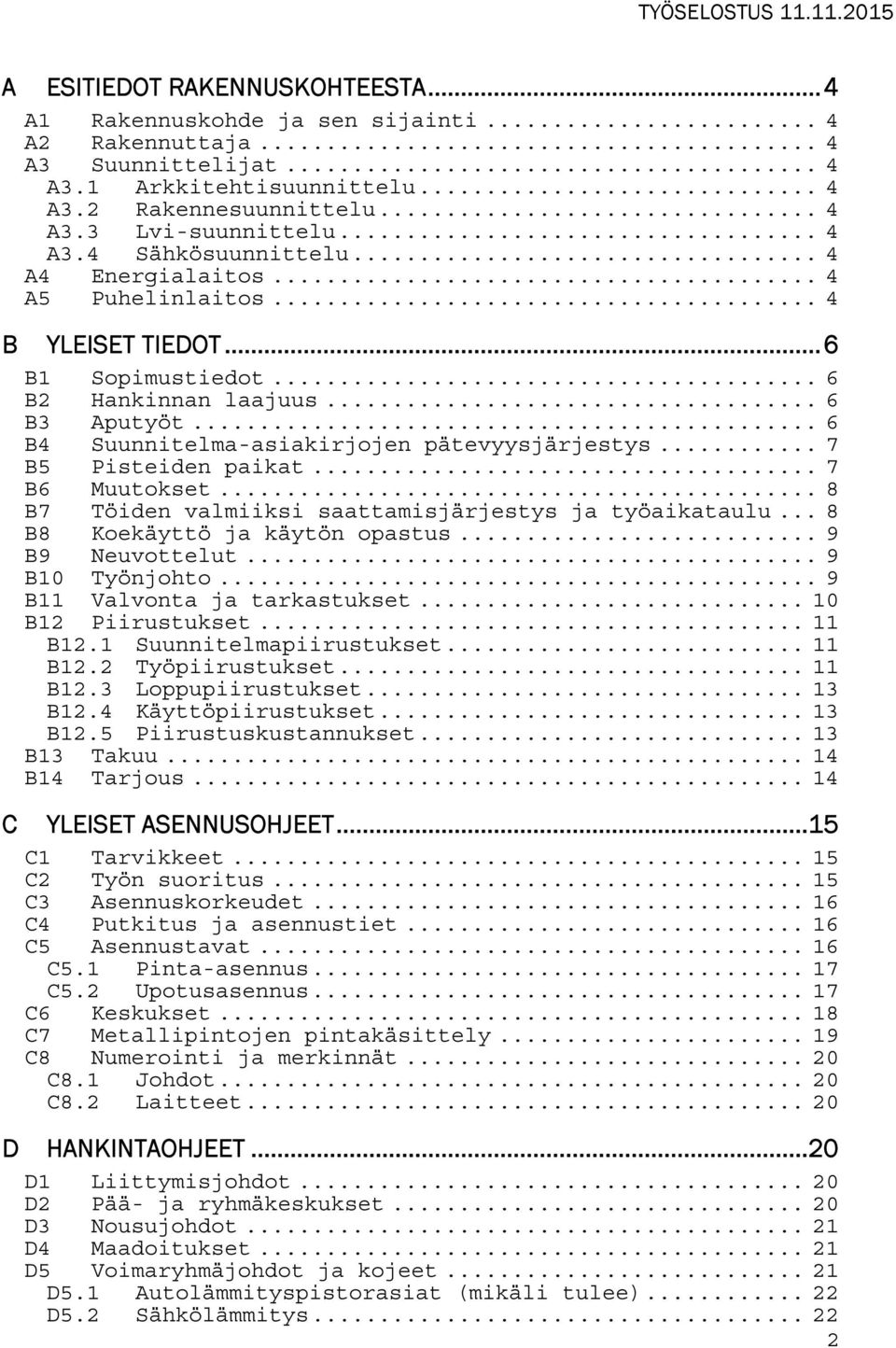

2 A ESITIEDOT RAKENNUSKOHTEESTA... 4 A1 Rakennuskohde ja sen sijainti... 4 A2 Rakennuttaja... 4 A3 Suunnittelijat... 4 A3.1 Arkkitehtisuunnittelu... 4 A3.2 Rakennesuunnittelu... 4 A3.3 Lvi-suunnittelu... 4 A3.4 Sähkösuunnittelu... 4 A4 Energialaitos... 4 A5 Puhelinlaitos... 4 B YLEISET TIEDOT... 6 B1 Sopimustiedot... 6 B2 Hankinnan laajuus... 6 B3 Aputyöt... 6 B4 Suunnitelma-asiakirjojen pätevyysjärjestys... 7 B5 Pisteiden paikat... 7 B6 Muutokset... 8 B7 Töiden valmiiksi saattamisjärjestys ja työaikataulu... 8 B8 Koekäyttö ja käytön opastus... 9 B9 Neuvottelut... 9 B10 Työnjohto... 9 B11 Valvonta ja tarkastukset B12 Piirustukset B12.1 Suunnitelmapiirustukset B12.2 Työpiirustukset B12.3 Loppupiirustukset B12.4 Käyttöpiirustukset B12.5 Piirustuskustannukset B13 Takuu B14 Tarjous C YLEISET ASENNUSOHJEET C1 Tarvikkeet C2 Työn suoritus C3 C4 Asennuskorkeudet Putkitus ja asennustiet C5 Asennustavat C5.1 Pinta-asennus C5.2 Upotusasennus C6 Keskukset C7 Metallipintojen pintakäsittely C8 Numerointi ja merkinnät C8.1 Johdot C8.2 Laitteet D HANKINTAOHJEET D1 Liittymisjohdot D2 Pää- ja ryhmäkeskukset D3 Nousujohdot D4 Maadoitukset D5 Voimaryhmäjohdot ja kojeet D5.1 Autolämmityspistorasiat (mikäli tulee) D5.2 Sähkölämmitys

3 D6 Valaistusryhmäjohdot D7 Valaisimet ja lamput D8 Yleiskaapelointijärjestelmä D9 Antennilaitteet D10 Ovisoittolaitteet D11 Paloilmoitinjärjestelmä

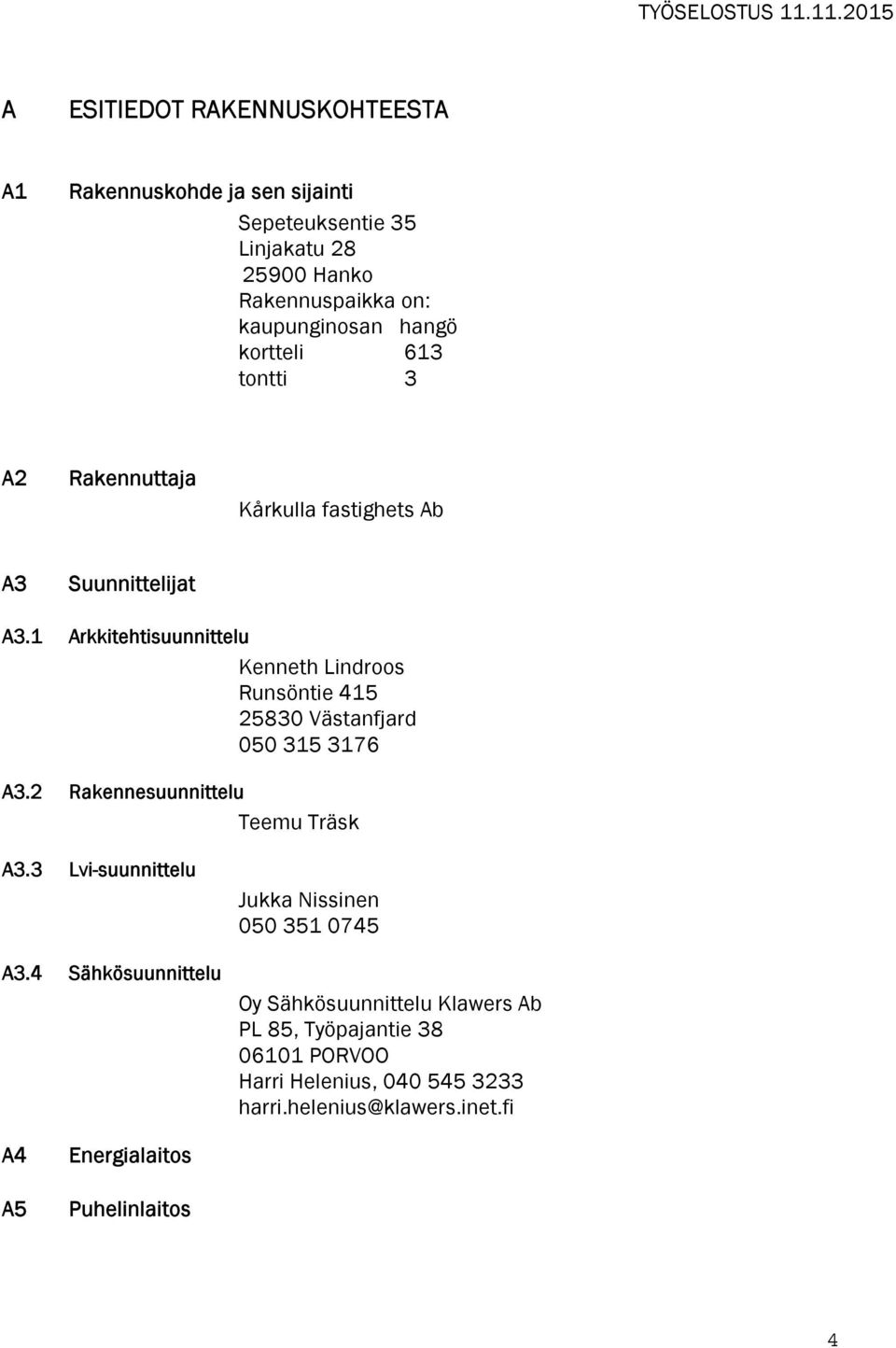

4 A ESITIEDOT RAKENNUSKOHTEESTA A1 Rakennuskohde ja sen sijainti Sepeteuksentie 35 Linjakatu Hanko Rakennuspaikka on: kaupunginosan hangö kortteli 613 tontti 3 A2 Rakennuttaja Kårkulla fastighets Ab A3 Suunnittelijat A3.1 Arkkitehtisuunnittelu Kenneth Lindroos Runsöntie Västanfjard A3.2 Rakennesuunnittelu Teemu Träsk A3.3 Lvi-suunnittelu A3.4 Sähkösuunnittelu Jukka Nissinen Oy Sähkösuunnittelu Klawers Ab PL 85, Työpajantie PORVOO Harri Helenius, harri.helenius@klawers.inet.fi A4 A5 Energialaitos Puhelinlaitos 4

5 Tässä työselityksessä - pääurakoitsija tarkoittaa rakennusurakoitsijaa - urakoitsija tarkoittaa sähköurakoitsijaa - lv-urakoitsija tarkoittaa putkiurakoitsijaa - iv-urakoitsija tarkoittaa ilmastointiurakoitsijaa - suunnittelija tarkoittaa sähkösuunnittelijaa - tilaaja tarkoittaa rakennuttajaa. 5

6 B YLEISET TIEDOT B1 Sopimustiedot Tiedot sopimuskaavakkeista, sopimussuhteista, hankintaajasta, takuista, vakuutuksista, maksueräjärjestyksestä ja kustannussuojasta ilmoitetaan tarjouspyynnössä ja urakkaohjelmassa. B2 Hankinnan laajuus Hankinnan laajuus ja laatu selviää tästä työselostuksesta ja liitteistä sekä piirustuksista. Hankintaan kuuluu kaikkien tässä suunnitelmassa mainittujen sähkölaitteiden hankinta ja asennus täyteen käyttökuntoon, ellei hankintaa ole joissain kohdin erikseen rajoitettu. Hankinta edellyttää työt tehtäväksi ensiluokkaisesti ammattitaitoista työvoimaa käyttäen, sekä milloin työn erikoisluonne lisäksi vaatii on käytettävä erikoisliikettä ja erikoisammattityöntekijöitä. Hankinnassa on noudatettava - voimassa olevia lakeja ja asetuksia sekä alaa koskevia julkisoikeudellisia määräyksiä - sopimusasiakirjoja. Mikäli jokin koje tai laite ei kuulu urakoitsijan hankintaan on siitä mainittu erikseen tässä työselostuksessa tai piirustuksissa. Sellaiset sanonnat kuin hankkii, asentaa ja tekee on tulkittava siten, että urakoitsija hankkii kojeet, tarvittavan pienmateriaalin ja kaapelit sekä asentaa järjestelmän käyttökuntoon. B3 Aputyöt Rakennusurakoitsijalle kuuluu oheisessa rakennustyöselityksen liitteessä tarkemmin määritellyt normaalit rakennustyöt kuten aukko-, paikkaus-, kaivuu- ja täyttö yms. aputyöt. 6

7 Kaikki sähköurakkaan liittyvät aputyöt, jotka eivät ole rakennusaputyöliitteessä pääurakoitsijan suoritettavaksi määrätty sähkötöistä aiheutuviin tehtäviin kuuluvat sähköurakoitsijalle. Urakoitsijan tulee valvoa aputöiden suoritusta ja antaa ohjeita sekä tarvittavat piirustukset rakennusurakoitsijalle sähkötöihin liittyvien aputöiden suorittamista varten. Sähköurakoitsijalle kuuluu pakkausjätteiden poiskuljetus pääurakoitsijan osoittamaan paikkaan työmaalla. Telineet ja telinetyöt kuuluvat sähkötöiden osalta sähköurakkaan. Runkotolppiin tehtävät reiät tekee sähköurakoitsija. B4 Suunnitelma-asiakirjojen pätevyysjärjestys Mikäli työselostuksen, sen liitteinä olevien taulukoiden, kaavioiden sekä piirustusten välillä esiintyy ristiriitaisuuksia, pätevät ne em. järjestyksessä. Ristiriitaisuuksista on urakoitsija velvollinen ilmoittamaan tilaajalle niitä havaittuaan. Piirustuksiin merkitty selventävä teksti, taulukot ja luettelot ovat samanarvoisia varsinaisen työselostuksen kanssa. B5 Pisteiden paikat Eri järjestelmien pisteiden paikat on selvennetty asema- ja tasopiirustuksissa. Rakennuttajalla on kuitenkin oikeus siirtää näitä ilman eri korvausta ennen putkitus- tai pinta-asennustyön suoritusta, mikäli materiaalimenekki ei tästä huomattavasti lisäänny. Urakoitsija on velvollinen ottamaan huomioon muiden urakoitsijoiden suunnitelmissa rakennusaikana tapahtuneet muutokset ja tekemään niiden edellyttämät korjaukset omiin piirustuksiinsa. Samoin on urakoitsija velvollinen tekemään vähäiset siirrot pisteiden paikoissa, jotka aiheutuvat levyjako-, kalusto- tms. 7

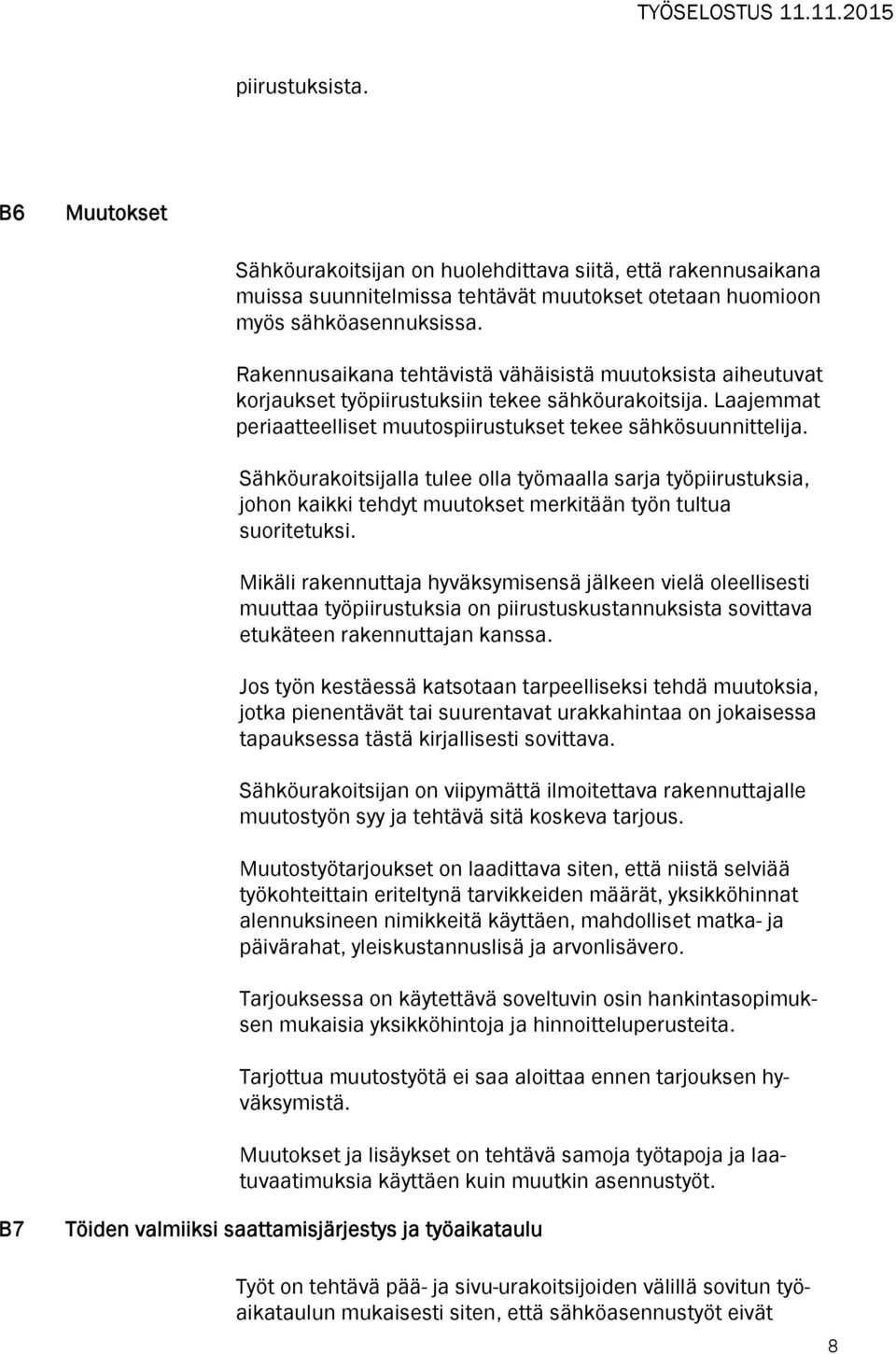

8 piirustuksista. B6 Muutokset Sähköurakoitsijan on huolehdittava siitä, että rakennusaikana muissa suunnitelmissa tehtävät muutokset otetaan huomioon myös sähköasennuksissa. Rakennusaikana tehtävistä vähäisistä muutoksista aiheutuvat korjaukset työpiirustuksiin tekee sähköurakoitsija. Laajemmat periaatteelliset muutospiirustukset tekee sähkösuunnittelija. Sähköurakoitsijalla tulee olla työmaalla sarja työpiirustuksia, johon kaikki tehdyt muutokset merkitään työn tultua suoritetuksi. Mikäli rakennuttaja hyväksymisensä jälkeen vielä oleellisesti muuttaa työpiirustuksia on piirustuskustannuksista sovittava etukäteen rakennuttajan kanssa. Jos työn kestäessä katsotaan tarpeelliseksi tehdä muutoksia, jotka pienentävät tai suurentavat urakkahintaa on jokaisessa tapauksessa tästä kirjallisesti sovittava. Sähköurakoitsijan on viipymättä ilmoitettava rakennuttajalle muutostyön syy ja tehtävä sitä koskeva tarjous. Muutostyötarjoukset on laadittava siten, että niistä selviää työkohteittain eriteltynä tarvikkeiden määrät, yksikköhinnat alennuksineen nimikkeitä käyttäen, mahdolliset matka- ja päivärahat, yleiskustannuslisä ja arvonlisävero. Tarjouksessa on käytettävä soveltuvin osin hankintasopimuksen mukaisia yksikköhintoja ja hinnoitteluperusteita. Tarjottua muutostyötä ei saa aloittaa ennen tarjouksen hyväksymistä. Muutokset ja lisäykset on tehtävä samoja työtapoja ja laatuvaatimuksia käyttäen kuin muutkin asennustyöt. B7 Töiden valmiiksi saattamisjärjestys ja työaikataulu Työt on tehtävä pää- ja sivu-urakoitsijoiden välillä sovitun työaikataulun mukaisesti siten, että sähköasennustyöt eivät 8

9 tarpeettomasti estä rakennustyön normaalia suoritusta. Työaikataulua laadittaessa on otettava huomioon - aikataulu tulee laatia urakoitsijoiden yhteistyönä - mikäli rakentamisaikataulu muuttuu alkuperäisestä aikataulusta, säilyy kuitenkin osatarkastuksille sekä säätöön ja viritykseen varattu aika ennallaan. Mahdollisesti tarvittavat välitarkastukset kuuluvat tähän urakkaan. B8 Koekäyttö ja käytön opastus Urakoitsijan on yhdessä muiden sivu-urakoitsijoiden kanssa suoritettava laitteiden ja kojeiden koekäyttö sekä tehtävä koneiden koekäytöstä pöytäkirja ja ilmoitettava moottoreiden ylivirtasuojauksesta. Koekäytön jälkeen tulee urakoitsijan opastaa käyttöhenkilökuntaa laitoksen käyttöön liittyvissä tehtävissä ja varmistua siitä, että laitteita hoidetaan ja käytetään asianmukaisesti. Opastukseen on varattava aikaa noin yksi viikko. Urakoitsijan on lopputarkastuksen yhteydessä luovutettava kaikkien asentamiensa kojeiden ja laitteiden suomenkieliset käyttö- ja huolto-ohjeet rengaskansioissa rakennuttajalle sekä jokaiseen asuntoon. (lämmitys, ryhmäkeskus ym.) B9 Neuvottelut Urakoitsijan päätösvaltaisen edustajan on osallistuttava työtä koskeviin neuvotteluihin ja työmaakokouksiin tilaajan määräämässä paikassa ja aikana. Urakoitsijan on tarvittaessa oma-aloitteisesti neuvoteltava tilaajan, suunnittelijoiden ja hankkijoiden kanssa sähköasennuksia koskevista kysymyksistä. B10 Työnjohto Urakoitsijan tulee nimetä työnjohtajaksi henkilö, joka hallitsee ko. sopimuksen alaisen tehtävän ja jonka puoleen tilaaja tai hänen edustajansa voivat kääntyä suoritusta koskevine määräyksineen yhtä pätevästi kuin jos nämä määräykset olisi ilmoitettu suoraan urakoitsijalle. 9

10 Työnjohtajalla edellytetään olevan hankintarajoista riippuvat yksityiskohtaiset tiedot rakennuskohteen kaikkien sähkölaitteiden asennuksista ja työvaiheista sekä muiden hankkijoiden toimittamien laitteiden ja rakenteiden asennuksille asettamista vaatimuksista ja rajoituksista. B11 Valvonta ja tarkastukset Jos tilaajan tai hänen valtuuttamansa edustajan tekemät kirjalliset tai suulliset ohjeet johtavat sopimusasiakirjojen mukaisten suoritusten muuttamiseen joko urakkasumman tai suoritusajan suhteen niin urakoitsijan tulee antaa tästä tarjous. Vasta tilaajan hyväksyttyä tarjouksen tulee aloittaa muutostyöt. Valtuutetun tarkastajan tarkastuksista perimät maksut kuuluvat tähän urakkaan, mikäli tarkastukset koskevat sähköurakoitsijan hankintaosuutta. Tarkastuksiin nähden noudatetaan menettelyä mikä Sivu- ja alaurakan yleisissä sopimusehdoissa on määrätty. Urakoitsija tekee itse käyttöönottotarkastuksen ja siitä pöytäkirjan, josta kopio liitetään loppupiirustussarjaan. Varmennustarkastuksen tekee kolmas osapuoli, joka on hyväksytettävä rakennuttajalla. Varmennustarkastus on tehtävä heti kun asennukset ovat valmiita, ennen vastaanottoa. Rakennuttajan määräämä sähkötyönvalvoja valvoo työn sopimuksen mukaista suoritusta. Urakoitsijan työnjohtajan ja vastaavan asentajan tulee osallistua sähkötarkastuksiin. Tarkastuksiksi katsotaan myös työmaakokousten yhteydessä suoritettavat työmaakäynnit. Urakoitsijan työnjohtoon kuuluu, että asentajilla on käytettävissään kaikki tarpeelliset työpiirustukset ja että urakoitsija on täysin selvillä muiden urakoitsijoiden töistä ja sovittaa omat asennuksensa ja työaikataulunsa niiden kanssa. Vastaanottotarkastukset jaetaan laitetarkastuksiin ja toimintakokeisiin. 10

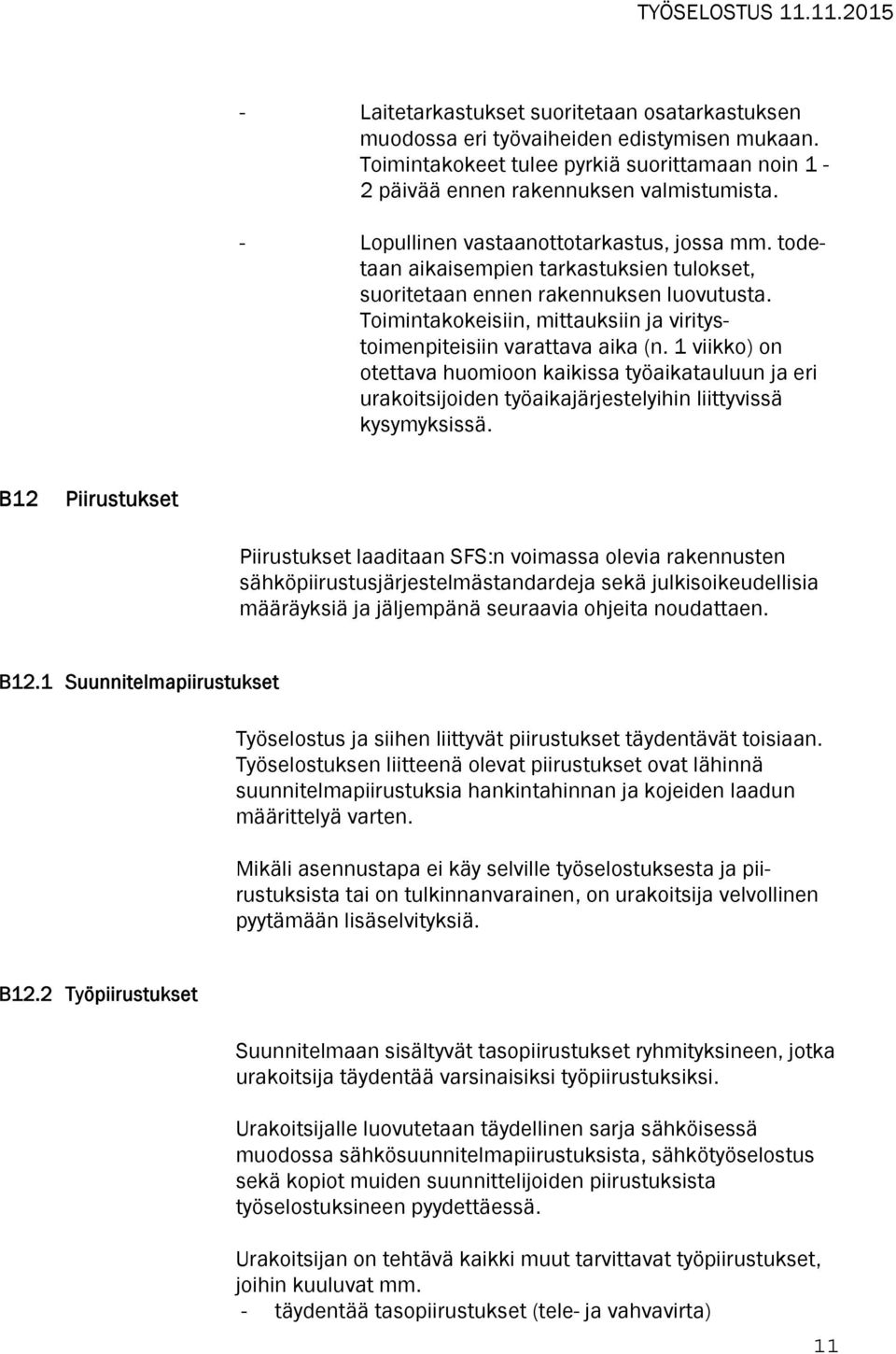

11 - Laitetarkastukset suoritetaan osatarkastuksen muodossa eri työvaiheiden edistymisen mukaan. Toimintakokeet tulee pyrkiä suorittamaan noin 1-2 päivää ennen rakennuksen valmistumista. - Lopullinen vastaanottotarkastus, jossa mm. todetaan aikaisempien tarkastuksien tulokset, suoritetaan ennen rakennuksen luovutusta. Toimintakokeisiin, mittauksiin ja viritystoimenpiteisiin varattava aika (n. 1 viikko) on otettava huomioon kaikissa työaikatauluun ja eri urakoitsijoiden työaikajärjestelyihin liittyvissä kysymyksissä. B12 Piirustukset Piirustukset laaditaan SFS:n voimassa olevia rakennusten sähköpiirustusjärjestelmästandardeja sekä julkisoikeudellisia määräyksiä ja jäljempänä seuraavia ohjeita noudattaen. B12.1 Suunnitelmapiirustukset Työselostus ja siihen liittyvät piirustukset täydentävät toisiaan. Työselostuksen liitteenä olevat piirustukset ovat lähinnä suunnitelmapiirustuksia hankintahinnan ja kojeiden laadun määrittelyä varten. Mikäli asennustapa ei käy selville työselostuksesta ja piirustuksista tai on tulkinnanvarainen, on urakoitsija velvollinen pyytämään lisäselvityksiä. B12.2 Työpiirustukset Suunnitelmaan sisältyvät tasopiirustukset ryhmityksineen, jotka urakoitsija täydentää varsinaisiksi työpiirustuksiksi. Urakoitsijalle luovutetaan täydellinen sarja sähköisessä muodossa sähkösuunnitelmapiirustuksista, sähkötyöselostus sekä kopiot muiden suunnittelijoiden piirustuksista työselostuksineen pyydettäessä. Urakoitsijan on tehtävä kaikki muut tarvittavat työpiirustukset, joihin kuuluvat mm. - täydentää tasopiirustukset (tele- ja vahvavirta) 11

12 - asennustilapiirustukset - kaapelikartta - piirikaaviot (keskukset ja kojeet) - kojekaaviot - johdotuspiirustukset (keskukset) - asennuspiirustukset - keskusten mitoitetut kokoonpanopiirustukset 1:5 - kojetaulukot - reikäpiirustukset (tarvittaessa) - piiri- ja kytkentäkaaviot kaikille heikkovirtajärjestelmille - sähkökäyttöluettelot - kalustopiirustuksiin liittyvät sähköpiste- ja kojesijoituspiirustukset. Kaikki laatimansa työpiirustukset urakoitsija lähettää kahtena sarjana A4-kokoon taitettuina rakennuttajan tarkastettaviksi. Toinen sarja palautetaan tarkastettuna urakoitsijalle. Piirustukset on toimitettava rakennuttajalle viimeistään kaksi viikkoa ennen asennustyön tai keskusten valmistustyön aloittamista. Hyväksytyistä työpiirustuksista urakoitsija toimittaa yhteensä kaksi sarjaa kopioita suunnittelijalle ja valvojalle. Urakoitsijan ollessa sopimusasiakirjojen määräämässä laajuudessa vastuussa suorittamastaan työstä, käyttämistään tarvikkeista ja työtulosten kunnollisuudesta on hän velvollinen työpiirustuksia laatiessaan huolellisesti selvittämään mahdolliset sähkölaitteiden ja -pisteiden lopulliset paikat siten, että myös muiden alojen suunnittelun asettamat vaatimukset ja rajoitukset tulevat hankintaa toteutettaessa otetuiksi huomioon. Eri urakoitsijoiden laitteiden keskinäisestä sovittelusta tms. syistä tehtävät pienehköt suunnitelmatarkistukset merkitsee urakoitsija työpiirustuksiin suullisten ohjeiden ja neuvottelupäätösten perusteella. Laajemmista tai suunnitelman ratkaisuista periaatteellisesti muuttavista muutoksista rakennuttaja laatii muutossuunnitelman. Putkitus ja johtojen asennuspiirustukset laaditaan tasopiirustuksiin 1:50 ja 1:20 kaikkien tässä suunnitelmassa mainittujen järjestelmien johtoja varten. 12

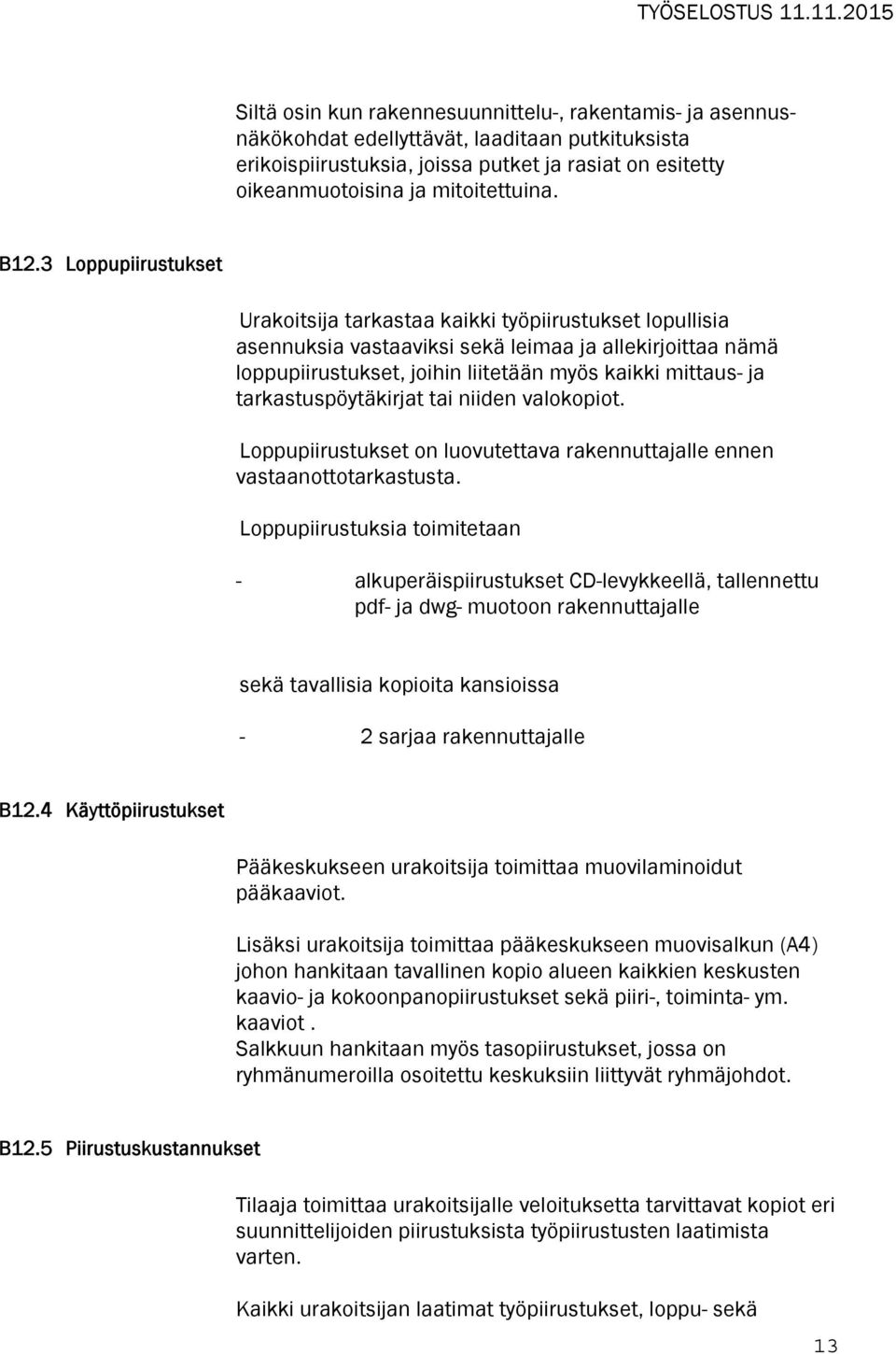

13 Siltä osin kun rakennesuunnittelu-, rakentamis- ja asennusnäkökohdat edellyttävät, laaditaan putkituksista erikoispiirustuksia, joissa putket ja rasiat on esitetty oikeanmuotoisina ja mitoitettuina. B12.3 Loppupiirustukset Urakoitsija tarkastaa kaikki työpiirustukset lopullisia asennuksia vastaaviksi sekä leimaa ja allekirjoittaa nämä loppupiirustukset, joihin liitetään myös kaikki mittaus- ja tarkastuspöytäkirjat tai niiden valokopiot. Loppupiirustukset on luovutettava rakennuttajalle ennen vastaanottotarkastusta. Loppupiirustuksia toimitetaan - alkuperäispiirustukset CD-levykkeellä, tallennettu pdf- ja dwg- muotoon rakennuttajalle sekä tavallisia kopioita kansioissa - 2 sarjaa rakennuttajalle B12.4 Käyttöpiirustukset Pääkeskukseen urakoitsija toimittaa muovilaminoidut pääkaaviot. Lisäksi urakoitsija toimittaa pääkeskukseen muovisalkun (A4) johon hankitaan tavallinen kopio alueen kaikkien keskusten kaavio- ja kokoonpanopiirustukset sekä piiri-, toiminta- ym. kaaviot. Salkkuun hankitaan myös tasopiirustukset, jossa on ryhmänumeroilla osoitettu keskuksiin liittyvät ryhmäjohdot. B12.5 Piirustuskustannukset Tilaaja toimittaa urakoitsijalle veloituksetta tarvittavat kopiot eri suunnittelijoiden piirustuksista työpiirustusten laatimista varten. Kaikki urakoitsijan laatimat työpiirustukset, loppu- sekä 13

14 käyttöpiirustukset, piirtämis-, kopioimis- ja toimituskuluineen sisältyvät urakkaan. Mikäli rakennuttaja hyväksymisensä jälkeen vielä oleellisesti muuttaa työpiirustuksia on piirustuskustannuksista sovittava etukäteen rakennuttajan kanssa. Muutettujen työpiirustusten jakelusta määrää tilaaja kussakin tapauksessa erikseen. B13 Takuu Urakoitsijan tulee myöntää kaikista tekemistään töistä ja käyttämistään tarvikkeista kahden vuoden takuuaika. Takuu lasketaan alkavaksi siitä päivästä lähtien, kun rakennuttaja on ottanut asennukset asianmukaisesti tarkastettuna vastaan. Takuuajan aikana havaitut virheet ja puutteet luetteloidaan takuutarkastuksen yhteydessä, jonka jälkeen välittömästi urakoitsija on velvollinen korjaamaan havaitut puutteet. Takuuajan aikanakin urakoitsija on velvollinen heti korjaamaan tekemänsä virheen, mikäli se estää rakennuksen täysin häiriöttömän käytön. B14 Tarjous Tarjouksessa tulee ilmoittaa hankinnan kokonaishinta, työselostuksen eri kohtien osahinnat, sekä muut tarjouspyynnössä ja sen liitteissä pyydetyt tiedot tarjouskaavakkeen mukaisesti. Tarjouksessa on ilmoitettava tämän työselityksen ja sen liitepiirustusten väliset ristiriitaisuudet. Tarjoukset laaditaan ST -kortin ähköurakkatarjouskaavakkeella. 14

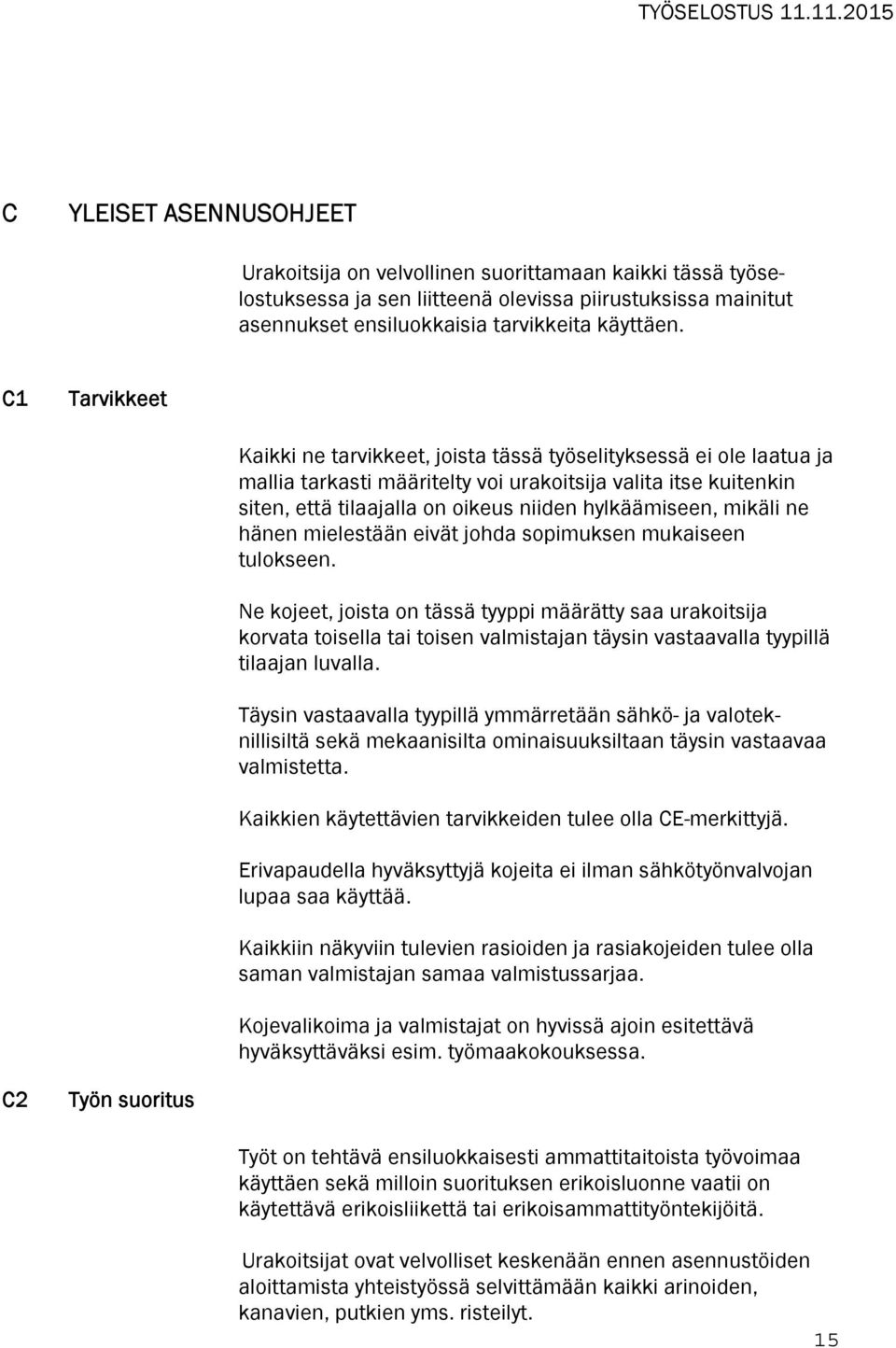

15 C YLEISET ASENNUSOHJEET Urakoitsija on velvollinen suorittamaan kaikki tässä työselostuksessa ja sen liitteenä olevissa piirustuksissa mainitut asennukset ensiluokkaisia tarvikkeita käyttäen. C1 Tarvikkeet Kaikki ne tarvikkeet, joista tässä työselityksessä ei ole laatua ja mallia tarkasti määritelty voi urakoitsija valita itse kuitenkin siten, että tilaajalla on oikeus niiden hylkäämiseen, mikäli ne hänen mielestään eivät johda sopimuksen mukaiseen tulokseen. Ne kojeet, joista on tässä tyyppi määrätty saa urakoitsija korvata toisella tai toisen valmistajan täysin vastaavalla tyypillä tilaajan luvalla. Täysin vastaavalla tyypillä ymmärretään sähkö- ja valoteknillisiltä sekä mekaanisilta ominaisuuksiltaan täysin vastaavaa valmistetta. Kaikkien käytettävien tarvikkeiden tulee olla CE-merkittyjä. Erivapaudella hyväksyttyjä kojeita ei ilman sähkötyönvalvojan lupaa saa käyttää. Kaikkiin näkyviin tulevien rasioiden ja rasiakojeiden tulee olla saman valmistajan samaa valmistussarjaa. Kojevalikoima ja valmistajat on hyvissä ajoin esitettävä hyväksyttäväksi esim. työmaakokouksessa. C2 Työn suoritus Työt on tehtävä ensiluokkaisesti ammattitaitoista työvoimaa käyttäen sekä milloin suorituksen erikoisluonne vaatii on käytettävä erikoisliikettä tai erikoisammattityöntekijöitä. Urakoitsijat ovat velvolliset keskenään ennen asennustöiden aloittamista yhteistyössä selvittämään kaikki arinoiden, kanavien, putkien yms. risteilyt. 15

16 C3 Asennuskorkeudet Jos kalustot tai muut syyt eivät aseta esteitä asennetaan eri pisteet seuraaville korkeuksille: - pistorasiat 20 cm:n korkeudelle lattiasta mitattuna keskiöön; yhdistelmärasiat asennetaan vaakasuoraan - rasiakytkimet ja painikkeet 110 cm:n korkeudelle lattiasta mitattuna alimman kytkimen keskiöön; yhdistelmärasiat asennetaan pystysuoraan - pinta-asennuspistorasiat (IP34) ja kytkimet 150 cm:n korkeudella lattiasta - työpöytien yläpuolelle asennettavat pistorasiat 120 cm lattiasta - astianpesukoneen pistorasia 40 cm lattiasta. - liesirasia 20 cm lattiasta Kalustoihin liittyvät pisteet - tiloihin, joihin tulee kiinteitä kalustoja, valopisteiden, kytkimien ja pistorasioiden tarkemmat paikat ja asennuskorkeudet on sähköurakoitsijan hyvissä ajoin tarkistettava sisustusarkkitehdin laatimien kalustopiirustuksien mukaan - laattajako on otettava huomioon asennettaessa kojeita laatoitettuihin seiniin. C4 Putkitus ja asennustiet Putkituksessa käytetään tasopiirustuksissa merkittyjä putkilajeja. Putketonta asennusta ei hyväksytä. C5 Asennustavat Eri järjestelmien asennukset tehdään noudattaen ko. tilan valaistusryhmäjohtojen asennustapaa tasopiirustusmerkintöjen mukaisesti. 16

17 C5.1 Pinta-asennus Johtoina käytetään MMJ:tä tarpeellisissa kohdin TAP- tai JAPPputkella suojaten, käyttäen valkoisia eristekuorisia lvvarusteita. Yksittäiset johdot peitetään valkoisella listalla. Huomioiden lisäksi mitä kohdassa Valaistusryhmä-johdot mainitaan. Tulpituksessa käytetään kiinnitysominaisuuksiltaan luotettavia tulppia ja niiden suorittaminen kuuluu sähköurakoitsijalle. Pinta-asennustyöt on tehtävä siinä järjestyksessä, että tulpitus suoritetaan ennen maalaustyötä sekä johtojen ja kojeiden asennus lopullisen maalauksen jälkeen. C5.2 Upotusasennus Hakkauksia on pyrittävä välttämään. Betonirakenteisiin tulevat putkitukset tehdään betonivalun yhteydessä ja muihin rakenteisiin tulevat putkitukset ko. rakennustyön yhteydessä. Kantaviin seiniin saa vaakasuoria putkituksia tehdä ainoastaan rakennesuunnittelijan suostumuksella. Kattovalopisteisiin asennetaan kattorasiat, joita käytetään jakorasioina, mikäli piirustuksissa ei ole toisin osoitettu. Sivuttaissiirtomahdollisuus (max 15 cm) on huomioitava putkituksessa. Samaan kohtaan tulevat seinäkojeet, kytkimet, pistorasiat yms. asennetaan yhteisen peitelevyn alle. Eri järjestelmien seinäpisteet päätetään kojerasioihin lukuun ottamatta seinävalopisteitä. Kytkimien on oltava vipupainokytkimiä, valaistuspainikkeiden ledlampulla varustettuja. Peite- ja keskuslevyjen tulee olla samanvärisiä ja värisävyltään samanlaisia. Käytettävien kytkimien ja pistorasioiden on oltava samaan mallistoon kuuluvia. Pistorasiakorkeudessa rasiayhdistelmät asennetaan vaa- 17

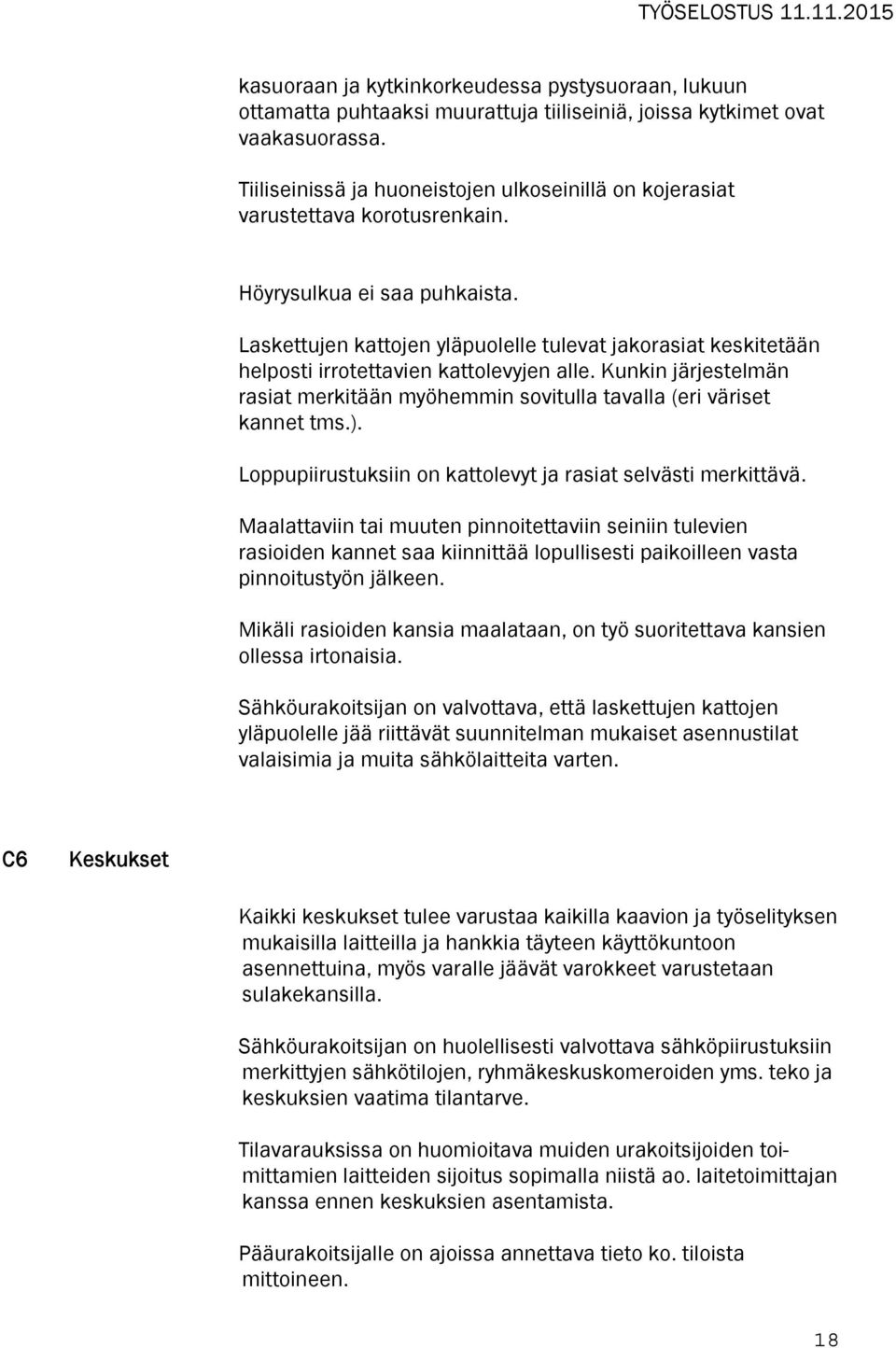

18 kasuoraan ja kytkinkorkeudessa pystysuoraan, lukuun ottamatta puhtaaksi muurattuja tiiliseiniä, joissa kytkimet ovat vaakasuorassa. Tiiliseinissä ja huoneistojen ulkoseinillä on kojerasiat varustettava korotusrenkain. Höyrysulkua ei saa puhkaista. Laskettujen kattojen yläpuolelle tulevat jakorasiat keskitetään helposti irrotettavien kattolevyjen alle. Kunkin järjestelmän rasiat merkitään myöhemmin sovitulla tavalla (eri väriset kannet tms.). Loppupiirustuksiin on kattolevyt ja rasiat selvästi merkittävä. Maalattaviin tai muuten pinnoitettaviin seiniin tulevien rasioiden kannet saa kiinnittää lopullisesti paikoilleen vasta pinnoitustyön jälkeen. Mikäli rasioiden kansia maalataan, on työ suoritettava kansien ollessa irtonaisia. Sähköurakoitsijan on valvottava, että laskettujen kattojen yläpuolelle jää riittävät suunnitelman mukaiset asennustilat valaisimia ja muita sähkölaitteita varten. C6 Keskukset Kaikki keskukset tulee varustaa kaikilla kaavion ja työselityksen mukaisilla laitteilla ja hankkia täyteen käyttökuntoon asennettuina, myös varalle jäävät varokkeet varustetaan sulakekansilla. Sähköurakoitsijan on huolellisesti valvottava sähköpiirustuksiin merkittyjen sähkötilojen, ryhmäkeskuskomeroiden yms. teko ja keskuksien vaatima tilantarve. Tilavarauksissa on huomioitava muiden urakoitsijoiden toimittamien laitteiden sijoitus sopimalla niistä ao. laitetoimittajan kanssa ennen keskuksien asentamista. Pääurakoitsijalle on ajoissa annettava tieto ko. tiloista mittoineen. 18

19 Keskusten kokoonpanopiirustukset on esitettävä sähkölaitoksen, sähkötöiden valvojan ja sähkösuunnittelijan hyväksyttäväksi ennen hankintaa. Keskuksia rakennettaessa on otettava huomioon seuraavaa: - keskusten ovet (kansi) on oltava erillinen jotta se voidaan asentaa rakennustöiden valmistuttua. - keskusten tulee olla selväpiirteisesti koottuja ja siten sijoitettuja, että niiden laajentaminen kiskotusta jatkamalla on mahdollista - kaikkien yli 25 mm 2 :n kaapelien päättäminen keskuksissa on suoritettava kaapelipäätteitä käyttäen tai keskuksiin on varattava riittävä asennustila - kaikille hälytys- ja ohjausjohdoille asennetaan riviliittimet - ohjauskytkimet ja -painikkeet asennetaan koteloiden ja kenttien kansiin niin, että kojeita voidaan ohjata kansia avaamatta - kontaktorit ja niiden ohjauslaitteet sijoitetaan kussakin keskuksessa numerojärjestykseen huomioiden se, että samaan järjestelmään liittyvät kojeet sijoitetaan yhtenäisesti - kontaktorit on oltava saman valmistajan valmistetta - kontaktorien ohjausjännite on 230 V - merkkilamppujen oltava led-lamppuja - sulakkeet eivät saa olla suojakytkimissä ilmoitettuja etusulakkeita suurempia - kytkinkellojen on oltava varustettu varakäynnillä (min. 8 tuntia) ja mahdollinen ohjelmointi on oltava helposti toteutettavissa - ohjauskytkimille, -painikkeille ja merkkilampuille asennetaan kerros/muovilevyyn kaiverretut nimikilvet, joissa on mainittu kytkimien asennonosoitustekstien lisäksi ko. kytkimellä ohjattavan laitteen numero ja käyttötarkoitus; kilvet on kiinnitettävä ruuveilla - varokkeiden nimikilpien on oltava koneella kirjoitettuja. Keskuksien kone- ja varokelukumäärät tulee urakoitsijan tarkistaa hyväksytyistä työpiirustuksista ja ao. kojeluetteloista ennen keskuksien valmistusta. C7 Metallipintojen pintakäsittely Kaikkien työmaalle toimitettavien teräsosien tulee olla valmiiksi maalattuja. 19

20 Kaikkien metallisten valaisimien maalaukset tulee olla p- olttomaalausta ja numeromaalausten polttolakattu. Kuljetuksen ja asennuksen aikana vaurioitunut maalaus on korjattava alkuperäistä vastaavaksi. C8 Numerointi ja merkinnät C8.1 Johdot Pää-, nousu- ja voimaryhmäjohdot sekä ohjaus-, hälytys- ja telejohtojen runkojohdot merkitään molemmista päistään käyttämällä pysyvästi kiinnittyvää kaapelimerkkiä, joista tulee ilmetä kaapelin numero, sen laitteen koodi, johon kaapelin vastakkainen pää on kytketty ja kaapelin poikkipinta. Merkitseminen suoritetaan kaapelia asennettaessa. C8.2 Laitteet Urakoitsijan on merkittävä kojeluettelon mukaiset tunnukset kojekaappien, varokkeiden, kytkimien, painikkeiden ja merkkilamppujen nimikilpiin. Nimikilpiin on lisäksi merkittävä kojeen käyttötarkoitus. Kerrosmuovilevyyn kaiverretuilla nimikilvillä varustetaan kaikki kojeiden ohjauskytkimet, -painikkeet, merkkilamput, soittokellot, sireenit ja sellaiset valaistusohjauskytkimet, joilla ohjataan ko. tilan ulkopuolella olevia valaistusryhmiä sekä ne telepistorasiat, joiden käyttö ei muuten selviä. D HANKINTAOHJEET D1 Liittymisjohdot Liittymijohtoihin ei tule muutoksia D2 Pää- ja ryhmäkeskukset Keskukset on esitetty kaavioissa sekä niiden paikat tasopiirustuksissa. Keskukset varustetaan kaikilla em. kaavioissa esitetyillä kojeilla ja laitteilla sekä kytketään täyteen käyttökuntoon. 20

21 Keskuksia tarjottaessa ja koottaessa on huomioitava mitä kohdassa C6 Keskukset on mainittu. D3 Nousujohdot Nousujohdot asennetaan oheisen nousujohtokaavion mukaisesti. Kaikki nousujohtokaapeleiden vaatimat putkitukset hankintoineen ja asennuksineen kuuluvat sähköurakoitsijalle. Kaavioon merkityt johtopituudet eivät ole sitovia vaan urakoitsijan on tarkistettava ne ennen urakan laskemista. Kaapeleiden kumpaankin päähän kiinnitetään luotettavasti merkkikilpi, josta selviää kaapelin koko ja keskus, johon sen toinen pää on kiinnitetty. D4 Maadoitukset Maadoitukset suoritetaan SFS-6000 määräysten mukaisesti. Maadoitukset on esitetty tasopiirustuksessa. Keskukset rakennetaan 5-johdinjärjestelmään. Ryhmäjohtojen suojamaadoitusjohtimet asennetaan keskuksessa PE-kiskoon eikä nollauksia sallita ryhmäjohdoissa. Putkistoon asennettavat johtoliittimet on asennettava siten, että niitä ei tarvitse irrottaa venttiilin, mittarin tms. laitteen vaihdon yhteydessä. Lopullisiin tasopiirustuksiin merkitään kaikki maadoitusliittimien paikat numeroituina. D5 Voimaryhmäjohdot ja kojeet Urakoitsijan hankintaan sisältyy moottoreita ja kojeita varten ryhmä-, ohjaus- ja automatiikkajohtoja seuraavasti: - sähkökiukaat, joissa ohjauskeskukset ryhmäjohto 5 x 2,5S liitosjohto 5 x 2,5 mm 2 VSB 21

22 Sähköurakoitsija hankkii kiukaat ohjauslaitteineen ja kivet. kiinnittää kiukaat ja asentaa kiuaskivet. Voimaryhmäjohtojen asennustavan tulee vastata ko. tilan valaistusryhmäjohtojen asennustapaa tarpeellisissa kohdin JAPP- putkella suojaten. Rakennuksiin tulevat lvi-laitteet (kaukolämpökeskus, poistoimurit, pumppaamot) on esitetty LVI-suunnitelmissa. Johdotukset ja kytkennät ovat sähköurakassa. D5.1 Autolämmityspistorasiat (mikäli tulee) Autopaikoille asennetaan lämmityskotelot, pylväät 1.5m ja betonijalustat (Esim Garo) joissa on kaksi maadoitettua pistorasiaa omilla kytkinkelloilla sekä vikavirtasuojakytkimet. Sijoitukset ja tyypit on esitetty asemapiirustuksessa. D5.2 Sähkölämmitys Rakennukseen märkätiloihin asennetaan lattialämmityskaapelit tasopiirustusten mukaisesti Laitteiden tyypit ja tehot on esitetty lämmitinluettelossa ja tasopiirustuksissa. Urakoitsija laatii mittauspöytäkirjat lämmityskaapeleista valmistajan ohjeiden mukaisesti. Pöytäkirjoissa tulee esittää käytettävät mittalaitteet, kaapelityypit, vastusarvot ennen asennusta, asennuksen jälkeen ja tehdasarvot. Pöytäkirjat liitetään luovutuspiirustus sarjoihin. D6 Valaistusryhmäjohdot Eri huonetilojen pisteiden paikat ja asennustavat on esitetty oheisissa tasopiirustuksissa. Maadoitetut pistorasiat asennetaan omille 2,5 mm 2 :n ryhmille. Astianpesukoneiden ja pyykinpesukoneiden pistorasiat asennetaan pesupöydän alle.(ei laitteiden taakse). Sijoitus tarkistettava lopullisten kalustekuvien mukaan. WC- ja pesuhuoneiden valopisteiden sijoitus on tarkistettava peilien ja peilikaapin mukaan. 22

23 Valaisimet sijoitetaan keskeisesti lavuaareihin nähden. LTO-laitteen erillisellä ohjausyksiköllä hankkii ja asentaa IVurakoitsija, sähköurakassa kaapeloinnit ja kytkennät Johdotus taso- ja keskuskaavioiden mukaisesti. D7 Valaisimet ja lamput Urakoitsijan hankintaan sisältyvät oheisessa valaisinluettelossa olevat valaisimet varustettuina alkuperäisluettelon mukaisilla lampuilla, ellei valaisinluettelossa toisin mainita. Valaisimien paikat on esitetty tasopiirroksessa luettelonumeroin. Valaisimista on esitettävä mallit rakennuttajalle ennen niiden tilaamista. Valaisimissa tulee olla niiden asennustapaa vastaavat liitäntälaitteet ja kiinnikkeet. Upotettujen valaisimien aukkomitat ja upotussyvyydet tulee urakoitsijan tarkistaa rakennuspaikalla ennen valaisimien tilaamista. Valaisimista on toimitettava mallit työmaalle aukkojen ja alustojen tekoa varten. Kiinnitysalustojen teko kuuluu pääurakoitsijalle. Valaisimien on oltava sertifioituja suomalaisia olosuhteita varten. Tarjouksessa on annettava yksikköhinnat kaikista valaisinluettelon mukaisista valaisimista asennuksineen ja lamppuineen. Yksikköhintaa käytetään samansuuruisena veloituksessa ja hyvityksessä. D8 Yleiskaapelointijärjestelmä Kiinteistön tiedonsiirtoverkko toteutetaan yleiskaapelointijärjestelmää käyttäen (kategoria 6). 23

24 Sähköurakoitsijan hankintaan sisältyy cat 6 putkitukset, - johdotukset pistorasiat, ristikytkentäteline ja kytkennät piirustuksen mukaisille pisteille kaavion mukaan noudattaen viestintäviraston määräyksiä. Kaapelointi tehdään Cat 6 UTP kaapelilla. Huonerasiat 2x RJ 45 rasioita cat 6 Ryhmäkeskuksen IT-osaan asennetaan. piirustuksen -200 mukaiset laitteet, kojeet ja liittimet ja ristikytkentäkaapelit. Mittaukset standardien ja määräysten mukaan kuuluvat urakkaan, mittauspöytäkirjat luovutetaan rakennuttajalle luovutuskansion yhteydessä. D9 Antennilaitteet Ei tule. D10 Ovisoittolaitteet Ei tule D11 Paloilmoitinjärjestelmä Nykyistä järjestelmää laajennetaan. Pisteiden paikat ja johdotukset on esitetty tasopiirustuksissa.. Laitteet täyteen käyttökuntoon asennettuna ja koestettuna kuuluvat sähköurakoitsijan hankintaan (valtuutettu paloilmoitinliike). AB SÄHKÖSUUNNITTELU KLAWERS OY 24
