1 PORAUS

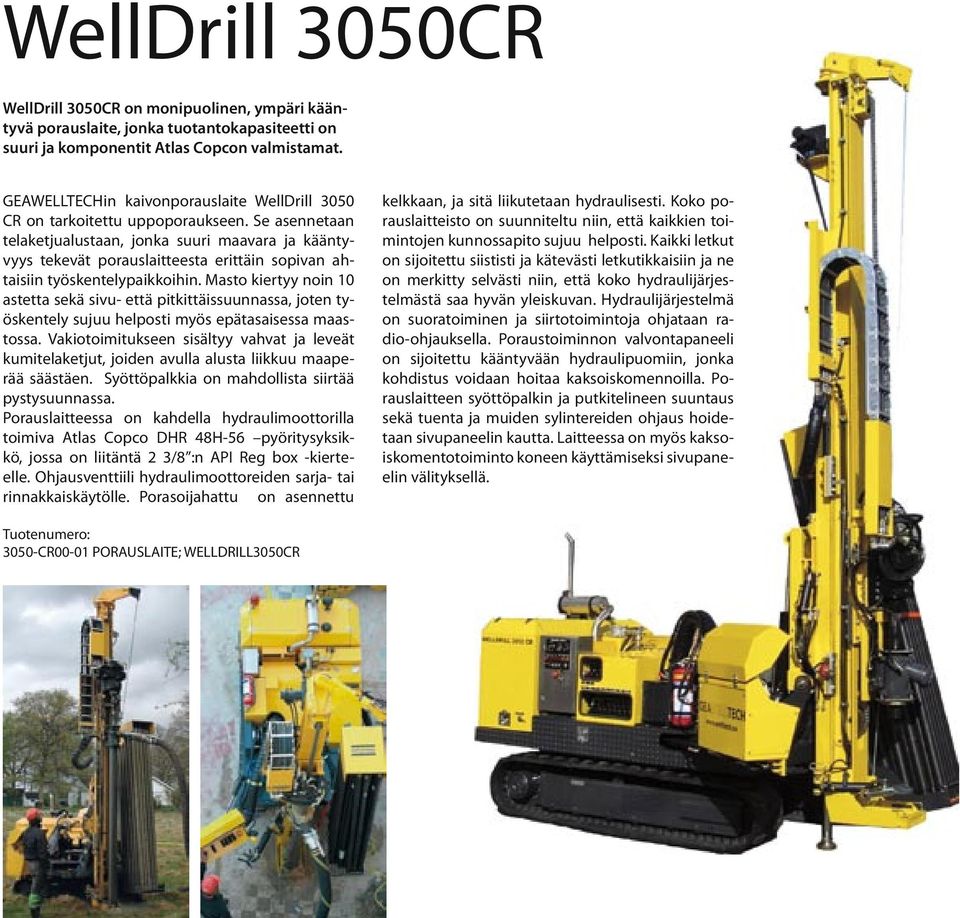

2 WellDrill 3050CR WellDrill 3050CR on monipuolinen, ympäri kääntyvä porauslaite, jonka tuotantokapasiteetti on suuri ja komponentit Atlas Copcon valmistamat. GEAWELLTECHin kaivonporauslaite WellDrill 3050 CR on tarkoitettu uppoporaukseen. Se asennetaan telaketjualustaan, jonka suuri maavara ja kääntyvyys tekevät porauslaitteesta erittäin sopivan ahtaisiin työskentelypaikkoihin. Masto kiertyy noin 10 astetta sekä sivu- että pitkittäissuunnassa, joten työskentely sujuu helposti myös epätasaisessa maastossa. Vakiotoimitukseen sisältyy vahvat ja leveät kumitelaketjut, joiden avulla alusta liikkuu maaperää säästäen. Syöttöpalkkia on mahdollista siirtää pystysuunnassa. Porauslaitteessa on kahdella hydraulimoottorilla toimiva Atlas Copco DHR 48H-56 pyöritysyksikkö, jossa on liitäntä 2 3/8 :n API Reg box -kierteelle. Ohjausventtiili hydraulimoottoreiden sarja- tai rinnakkaiskäytölle. Porasoijahattu on asennettu kelkkaan, ja sitä liikutetaan hydraulisesti. Koko porauslaitteisto on suunniteltu niin, että kaikkien toimintojen kunnossapito sujuu helposti. Kaikki letkut on sijoitettu siististi ja kätevästi letkutikkaisiin ja ne on merkitty selvästi niin, että koko hydraulijärjestelmästä saa hyvän yleiskuvan. Hydraulijärjestelmä on suoratoiminen ja siirtotoimintoja ohjataan radio-ohjauksella. Poraustoiminnon valvontapaneeli on sijoitettu kääntyvään hydraulipuomiin, jonka kohdistus voidaan hoitaa kaksoiskomennoilla. Porauslaitteen syöttöpalkin ja putkitelineen suuntaus sekä tuenta ja muiden sylintereiden ohjaus hoidetaan sivupaneelin kautta. Laitteessa on myös kaksoiskomentotoiminto koneen käyttämiseksi sivupaneelin välityksellä. Tuotenumero: 3050-CR00-01 PORAUSLAITE; WELLDRILL3050CR

Se asennetaan telaketjualustaan, jonka suuri maavara ja kääntyvyys tekevät porauslaitteesta erittäin sopivan ahtaisiin työskentelypaikkoihin.

3 Tekniset tiedot Paino Koko laite, perusmalli Mitat Pituus porapalkki alas laskettuna Leveys Korkeus porapalkki alas laskettuna kg mm mm mm Porapalkki Rotamec AT Tasapainotettu syöttöjärjestelmä, sylinterisyöttö holdback-toiminnolla. Hydraulinen pora-avain, hydraulinen avaussylinteri ja hydraulisesti liikkuva porasoijahattu ODEX 115 / 140. Syöttölaitetta voidaan kallistaa 10. Kokonaispituus Syöttövoima, teoreettinen, Nostovoima, teoreettinen, Syöttöpituus mm 29,7 kn 52,8 kn mm Pyöritysyksikkö Atlas Copco 48H-56 tai 48H-68 Pyöritysnopeudet maks 120 rpm 90 rpm Öljynvirtaus maks. 150 l/min 150 l/min Pyöritysnopeusalueet rpm 0-90 rpm Vääntömomentti maks Nm Nm Enimmäispaine 210 bar 210 bar Alusta Telaketjualusta, telaketjut kumia Telaketjujen leveys Telaketjujen kokonaispituus Telaketjujen hyötypituus Kaksi ajonopeutta, nopea ja hidas 400 mm mm 1950 mm Voitelulaitteisto Painevoitelu, tyyppi Geawelltech uppovasaralle, 1 kpl voiteluöljysäiliö 20 litraa paineilmatyökaluöljylle Putkiteline Nosto ja siirto hydraulisesti, toimii myös tukijalkana. Tilaa 50:lle 76 mm:n poraputkelle. Käyttöyksikkö Dieselmoottori Deutz BF4L 2011 Teho 55,1 kw/2 800 rpm Sähköjärjestelmä 24 V Hydraulipumput 2 sarjaan kytkettyä säädettävää aksiaalimäntäpumppua pyöritystä syöttöä ja ajoa varten. Hammasrataspumppu muille toiminnoille Dieselsäiliö 108 litraa Äänieristetty kotelo Vinssi Nostokapasiteetti 10 kn Sisältää vaijerin, turvakoukun ja toirnitaljan Sähköjärjestelmä Canbus-pohjainen tiedonsiirto. Sähkökaappi Koneen käynnistys/sammutus, käyttölaitteisto integroidulla LCDnäytöllä, joka ilmoittaa: käyttöajan, akkuvarauksen, hydrauliöljyn lämpötilan, moottorin lämpötilan, polttoainemäärän sekä vikailmoitukset. Ohjauspaneeli Poransyötön, pikasyötön, pyörityksen, kierrosnopeuden, vääntömomentin, holdback-toiminnon, pora-avaimen, hitsausmuuntajan ja avaussylinterin ohjaus. Työympäristö Palonsammutin, hätäpysäytysjärjestelmä, valaistus mastossa, ympäristöystävällinen voiteluaine

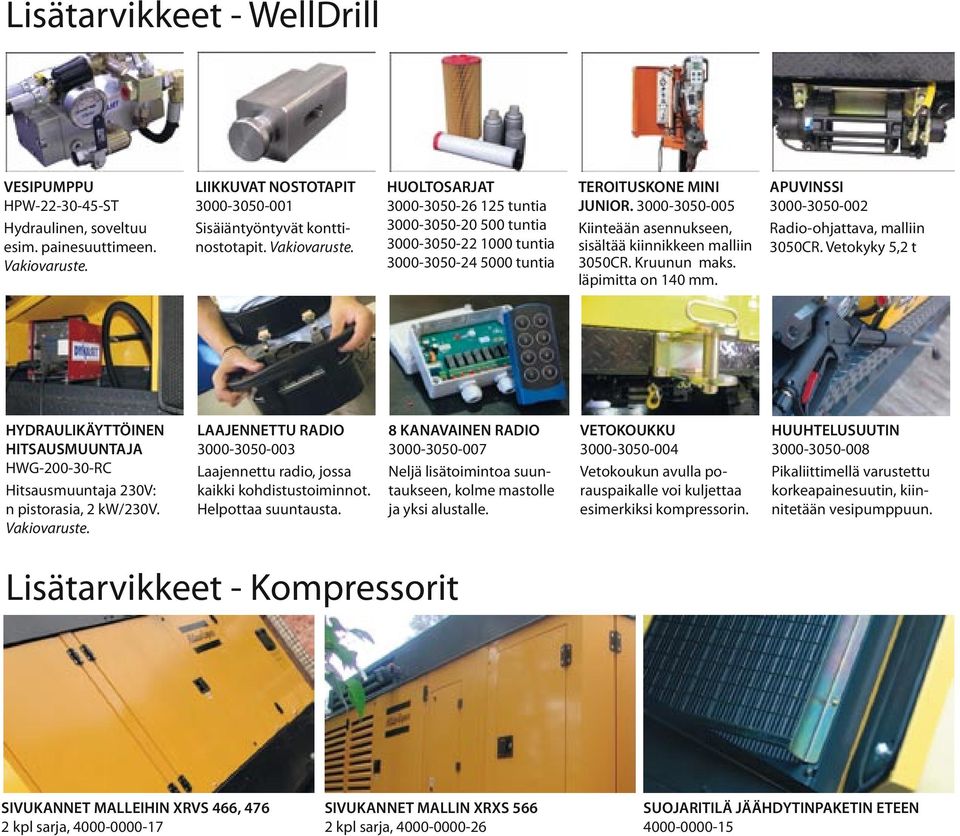

4 Lisätarvikkeet - WellDrill VESIPUMPPU HPW ST Hydraulinen, soveltuu esim. painesuuttimeen. LIIKKUVAT NOSTOTAPIT Sisäiäntyöntyvät konttinostotapit. HUOLTOSARJAT tuntia tuntia tuntia tuntia TEROITUSKONE MINI JUNIOR Kiinteään asennukseen, sisältää kiinnikkeen malliin 3050CR. Kruunun maks. läpimitta on 140 mm. APUVINSSI Radio-ohjattava, malliin 3050CR. Vetokyky 5,2 t HYDRAULIKÄYTTÖINEN HITSAUSMUUNTAJA HWG RC Hitsausmuuntaja 230V: n pistorasia, 2 kw/230v. LAAJENNETTU RADIO Laajennettu radio, jossa kaikki kohdistustoiminnot. Helpottaa suuntausta. 8 KANAVAINEN RADIO Neljä lisätoimintoa suuntaukseen, kolme mastolle ja yksi alustalle. VETOKOUKKU Vetokoukun avulla porauspaikalle voi kuljettaa esimerkiksi kompressorin. HUUHTELUSUUTIN Pikaliittimellä varustettu korkeapainesuutin, kiinnitetään vesipumppuun. Lisätarvikkeet - Kompressorit SIVUKANNET MALLEIHIN XRVS 466, kpl sarja, SIVUKANNET MALLIN XRXS kpl sarja, SUOJARITILÄ JÄÄHDYTINPAKETIN ETEEN

3000-3050-005 Kiinteään asennukseen, sisältää kiinnikkeen malliin 3050CR. Kruunun maks. läpimitta on 140 mm. APUVINSSI 3000-3050-002 Radio-ohjattava, malliin 3050CR.

5 TYÖVALOT 4 kpl sarja, RADIO-OHJATTU LETKUKELA SULKUVENTTIILI A SÄILIÖPUMPPU LIIT. ML XRXS SÄILIÖAUTOLIITÄNTÄ XRVS 466, SÄILIÖAUTOLIITÄNTÄ XRVS 466, LISÄSÄILIÖT DIESELILLE 200 l 4 kpl sarja, OILTRONIX A MANTEX-LETKU, 40 m A

ML XRXS 566 4000-0566-01 SÄILIÖAUTOLIITÄNTÄ XRVS 466, 476 4000-0000-11

6 WellTrailer GEAWELLTECHin itse suunnittelema yksiakselinen, ilmajousitettu traileri, 80 km/h, Atlas Copcon kompressoreille XRVS 455, 466 ja 476. Vakiomallissa on kaksoisasennetut pyörät, rengaskoko 265/70R19,5, ABS-levyjarrut, tukijalat edessä ja takana sekä putkikotelo. Kokonaispaino 11 t, josta akselipaino 10 t. Tuotenumero: WELLTRAILER Pituus 6400 mm, kuormatilan pituus 4250 mm, leveys 2550 mm WELLTRAILER Pituus 6900 mm, kuormatilan pituus 4750 mm, leveys 2550 mm WELLTRAILER Pituus 7900 mm, kuormatilan pituus 5460 mm, leveys 2530 mm. Tuotteistoomme kuuluu myös kaksiakselinen ilmajousitettu traileri, 80 km/h Atlas Copcon kompressoreille XRVS 566, 606 ja 476. Vakiomallissa on teli ja kaksoisasennetut pyörät, rengaskoko 265/70R19,5, ABS-levyjarrut, tukijalat edessä ja takana sekä putkikotelo. Kokonaispaino 17 t, omapaino 3670 kg ja enimmäiskuormitus 13,3 t. Lisätarvikkeet - WellTrailer Työkalulaatikko mm, Yläkotelo putkille Korkeat kaaret Putkikotelo Letkukela, kauko-ohjaus Alumiinilaidat Lisäsäiliä 700 l malliin 2015

Tuotenumero: 4000-1010-00 WELLTRAILER 1010. Pituus 6400 mm, kuormatilan pituus 4250 mm, leveys 2550 mm. 4000-1015-00 WELLTRAILER 1015. Pituus 6900 mm, kuormatilan pituus 4750 mm, leveys 2550 mm.

7 Teroituslaite Ketjupihdit Korjaamoon tai asennettavaksi porauslaitteeseen, kompressoreihin, kärryihin jne. Porakruunun maks. halkaisija 140 mm VA MINI JUNIOR SÄHKÖK. TÄYD MINI JUNIOR SÄHKÖK., VAIH DELAATIKKO TASOM. Tekniset tiedot: Pyörrimisnopeusmisnopeus rpm Ilmankulutus < 0,03 m3/min Jäähdytysveden enimmäispaine 4 bar Paino 64 kg Äänitaso 80 db Sähkötekniset tiedot 220/240 V 10 Amp, hz Hiomapuikko Lek GM Naxås LEK GM NAXÅS HIOMAPUIKKO SICTO S V 6x38 mm DA2344-C12-11D PETOL KETJUPIHDIT 2 1/ KETJULENKKI, 2-LENKKINEN KETJULENKKI, 5-LENKKINEN HI08K URITETUT LEUAT, 2 KPL HB48 KETJUPULTTI+MUTTERI HN01 KETJURUUVIN MUTTERI HP236 KETJULENKIN NIITTI Hydraulinen halkaisija Tyhjennyspumput Grundfos ja Tsurumi 96Z01296 DW GRUNDFOS 1*230V, 32 m3 HS2.4S-52 TSURUMI LIETEPUMPPU 0,66 kw, 1*230V, 12 m3 LB3-750 TSURUMI 075 kw, 1*230V, 16 m3 LB TSURUMI 0,66 kw, 1*230V, 13 m VÄLILIITIN LETKULIITÄNTÄ/TYHJENNYSPUMPPU, TSURUMI wt K700, HYDR. MANSETTI, 1 wt K700 D, HYDR. KAKSOISMANSETTI, 1 wt MANSETTIKUMI D mm wt PUMPPU JA PUTKI, SW38x3000mm

Tekniset tiedot: Pyörrimisnopeusmisnopeus 22 000 rpm Ilmankulutus < 0,03 m3/min Jäähdytysveden enimmäispaine 4 bar Paino 64 kg Äänitaso 80 db Sähkötekniset tiedot 220/240 V 10 Amp, 50-60 hz

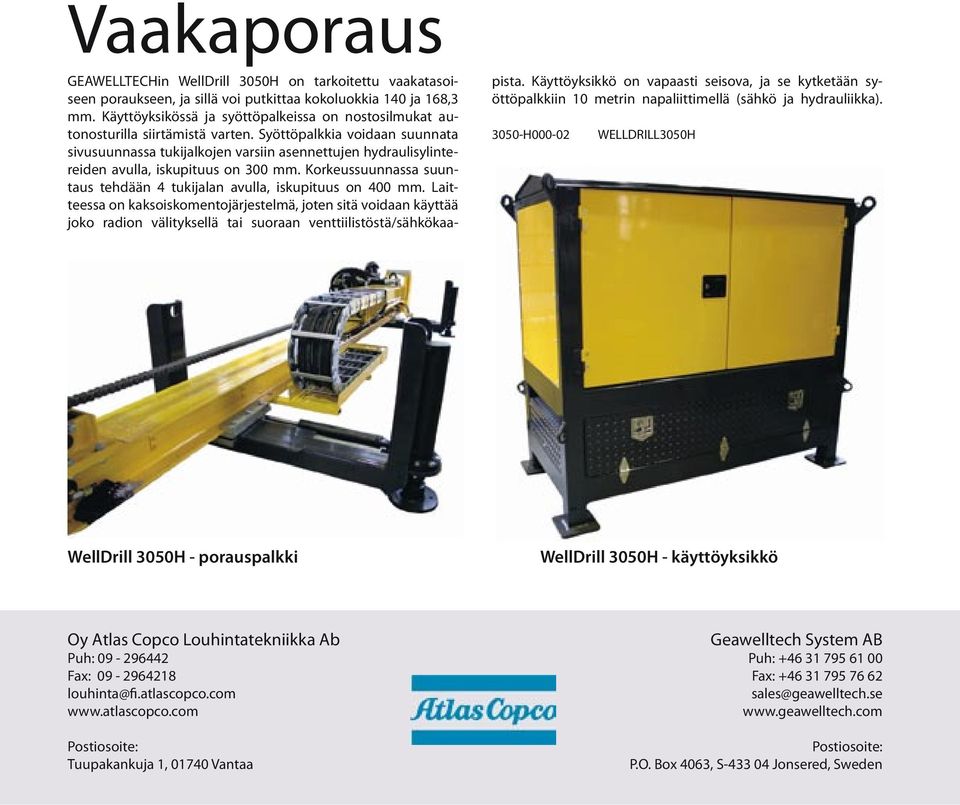

8 Vaakaporaus GEAWELLTECHin WellDrill 3050H on tarkoitettu vaakatasoiseen poraukseen, ja sillä voi putkittaa kokoluokkia 140 ja 168,3 mm. Käyttöyksikössä ja syöttöpalkeissa on nostosilmukat autonosturilla siirtämistä varten. Syöttöpalkkia voidaan suunnata sivusuunnassa tukijalkojen varsiin asennettujen hydraulisylintereiden avulla, iskupituus on 300 mm. Korkeussuunnassa suuntaus tehdään 4 tukijalan avulla, iskupituus on 400 mm. Laitteessa on kaksoiskomentojärjestelmä, joten sitä voidaan käyttää joko radion välityksellä tai suoraan venttiilistöstä/sähkökaapista. Käyttöyksikkö on vapaasti seisova, ja se kytketään syöttöpalkkiin 10 metrin napaliittimellä (sähkö ja hydrauliikka) H WELLDRILL3050H WellDrill 3050H - porauspalkki WellDrill 3050H - käyttöyksikkö Oy Atlas Copco Louhintatekniikka Ab Puh: Fax: louhinta@fi.atlascopco.com Postiosoite: Tuupakankuja 1, Vantaa Geawelltech System AB Puh: Fax: sales@geawelltech.se Postiosoite: P.O. Box 4063, S Jonsered, Sweden

Syöttöpalkkia voidaan suunnata sivusuunnassa tukijalkojen varsiin asennettujen hydraulisylintereiden avulla, iskupituus on 300 mm.
