Power Sarja. PC1616 / PC1864 versio 4.2 EU. Ohjelmointitaulukot

Transkriptio

1 Power Sarja PC1616 / PC1864 versio 4.2 EU Ohjelmointitaulukot VAROITUS: Tämä ohje sisältää tietoja laitteiston käytön rajoituksista. Tämä ohje tulee lukea kokonaisuudessaan ennen järjestelmän asentamisen tai ohjelmoinnin aloittamista Versio 1.2

2 PowerSarja PC1616/PC1864 SÄILYTÄ TÄMÄ YHTEENVETO! v1.2 Järjestelmän yhteenveto Asiakas: Osoite: Puhelin: Asentajan tunnus: Modulin nimi Kuvaus Sijainti PC1xxx Keskusyksikkö PC5108 Silmukkalaajennus 1 PC5108 Silmukkalaajennus 2 PC5108 Silmukkalaajennus 3 PC5108 Silmukkalaajennus 4 PC5108 Silmukkalaajennus 5 PC5108 Silmukkalaajennus 6 PC5108 Silmukkalaajennus 7 PC5132 Langaton vastaanotin PC5204 Virtalähdemoduuli PC5208 Ohjausulostulomoduuli PC5700 Palomoduuli PC5720 Palomoduuli PC59XX Äänikortti Escort5580 Ääniohjausmoduuli PC5400 Kirjoitinliitäntä GSM -robottipuhelin Asennuspäivä Näppäimistöt Näppäimistö 1 Näppäimistö 2 Näppäimistö 3 Näppäimistö 4 Näppäimistö 5 Näppäimistö 6 Näppäimistö 7 Näppäimistö 8 Näppäimistötyyppi Sijainti Silmukan nimi Silmukkamäärittely Lton/Os sno Silmukka 1 Ryhmä 1 Ryhmä 2 Ryhmä 3 Ryhmä 4 Ryhmä 5 Ryhmä 6 Ryhmä 7 Ryhmä 8 Tyyppi Kuuluva/hilj. Tas./pulssi Ovikello Ohitettavissa Pakkovirittyvä Häl.laskuri Siirtoviive Langaton Sivu 1

3 PowerSarja PC1616/PC1864 SÄILYTÄ TÄMÄ YHTEENVETO! v1.2 Järjestelmän yhteenveto Silmukan nimi Silmukkamäärittely Lton/Os sno Silmukka 17 Ryhmä 1 Ryhmä 2 Ryhmä 3 Ryhmä 4 Ryhmä 5 Ryhmä 6 Ryhmä 7 Ryhmä 8 Tyyppi Kuuluva/hilj. Tas./pulssi Ovikello Ohitettav. Pakkovir. Häl.laskuri Siirtoviive Langaton Sivu 2

4 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 Yleisohjelmointi OHJELMOINTI ohjelmointitilaan [*] [8] [5555] [000] Näppäimistöjen määrittelyt Huom! Tämä täytyy tehdä jokaiselta näppäimistöltä [0] Toiminta-alue (sallitut arvot 0-8 ryhmälle, 1-8 osoitteelle. Esim. ryhmä 1, osoite 3, näppäile (13)) [1] 1. toimintonäppäimen määrittely (valitse arvo 00-32) [2] 2. toimintonäppäimen määrittely (valitse arvo 00-32) [3] 3. toimintonäppäimen määrittely (valitse arvo 00-32) [4] 4. toimintonäppäimen määrittely (valitse arvo 00-32) [5] 5. toimintonäppäimen määrittely (valitse arvo 00-32) Toimintonäppäinten määrittelyt 00 Ei käytössä 17 [*][1] Kotona/pois, aktivointi 01 Valitse alue (ryhmä) 1 18 Yleinen "Poissa" -viritys 02 Valitse alue (ryhmä) 2 19 [*][7][3] Ohjausulostulo 3 03 "Kotona"-viritys 20 Tulevaisuuden käyttöön 04 "Poissa"-viritys 21 [*][7][4] Ohjausulostulo 4 05 [*][9] Viritys 22 Yleinen "Pois" -kytkentä 06 [*][4] Ovikello päälle/pois 23 Ohituksen uudelleenkutsu 07 [*][6][----][4] Järj.testi 24 Ryhmän ohituksen uudelleenkutsu 08 [*][1] Silmukoiden ohitus 25 Tulevaisuuden käyttöön 09 [*][2] Vikanäyttö 26 Kello ja pvm 10 [*][3] Hälytysmuisti 27 Valitse ryhmä 3 11 [*][5] Tunnusten ohjelmointi 28 Valitse ryhmä 4 12 [*][6] Käyttäjätoiminnot 29 Valitse ryhmä 5 13 [*][7][1] Ohjelmoitava ulostulo 1 30 Valitse ryhmä 6 14 [*][7][2] Ohjelmoitava ulostulo 2 31 Valitse ryhmä 7 15 Yleinen "Kotona" -viritys 32 Valitse ryhmä 8 16 [*][0] Pikapoistuminen 33 Näppäim. PGM aktivointi Tehdas- Osoite Toiminto- Toiminto- Toiminto- Toiminto- Toimintoasetukset näppäin 1 näppäin 2 näppäin 3 näppäin 4 näppäin 5 LED PK Näppäimistö 1 Näppäimistö 2 Näppäimistö 3 Näppäimistö 4 Näppäimistö 5 Näppäimistö 6 Näppäimistö 7 Näppäimistö 8 JÄRJESTELMÄN PERUSOHJELMOINTI Silmukoiden määrittelyt 00 Ei käytössä h kaasu h ei-hälyttävä 01 Viive h lämmitys 29 Varmistettu palo 02 Viive h ensiapu 30 Palo valvonta 03 Välitön h paniikki 31 Päiväsilmukka 04 Sisätilat h hätä 32 Välitön, kotona/pois 05 Sisätilat, kotona/pois h sprinkler h sireeni/summeri 06 Viive, kotona/pois h kosteus h ei lukkiutuva kansisuoja 07 Viivästetty palo h pakastin 37 Yö silmukka 08 Palo h lukkiutuva kansisuoja 87 24h viivästetty palo (lang. / osoitteel.) h valvonta 22 Ohisulkija, pulssi h palo (langaton / osoitteel.) h valvontasummeri 23 Ohisulkija, pito h murto 24 Ei käytössä h ryöstö 25 Sisätilat, viive Huom! Näppäimistösilmukat rekisteröidään sektorissa [020]. Silmukkaparametrit määritellään sektoreissa [101]-[164]. Sivu 3

5 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 Yleisohjelmointi [001] Silmukoiden 1-16 määrittelyt 01 Silmukka 1 00 Silmukka 9 03 Silmukka 2 00 Silmukka Silmukka 3 00 Silmukka Silmukka 4 00 Silmukka Silmukka 5 00 Silmukka Silmukka 6 00 Silmukka Silmukka 7 00 Silmukka Silmukka 8 00 Silmukka 16 [002] Silmukoiden määrittelyt 00 Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka 32 [003] Silmukoiden määrittelyt 00 Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka 48 [004] Silmukoiden määrittelyt 00 Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka 64 Sivu 4

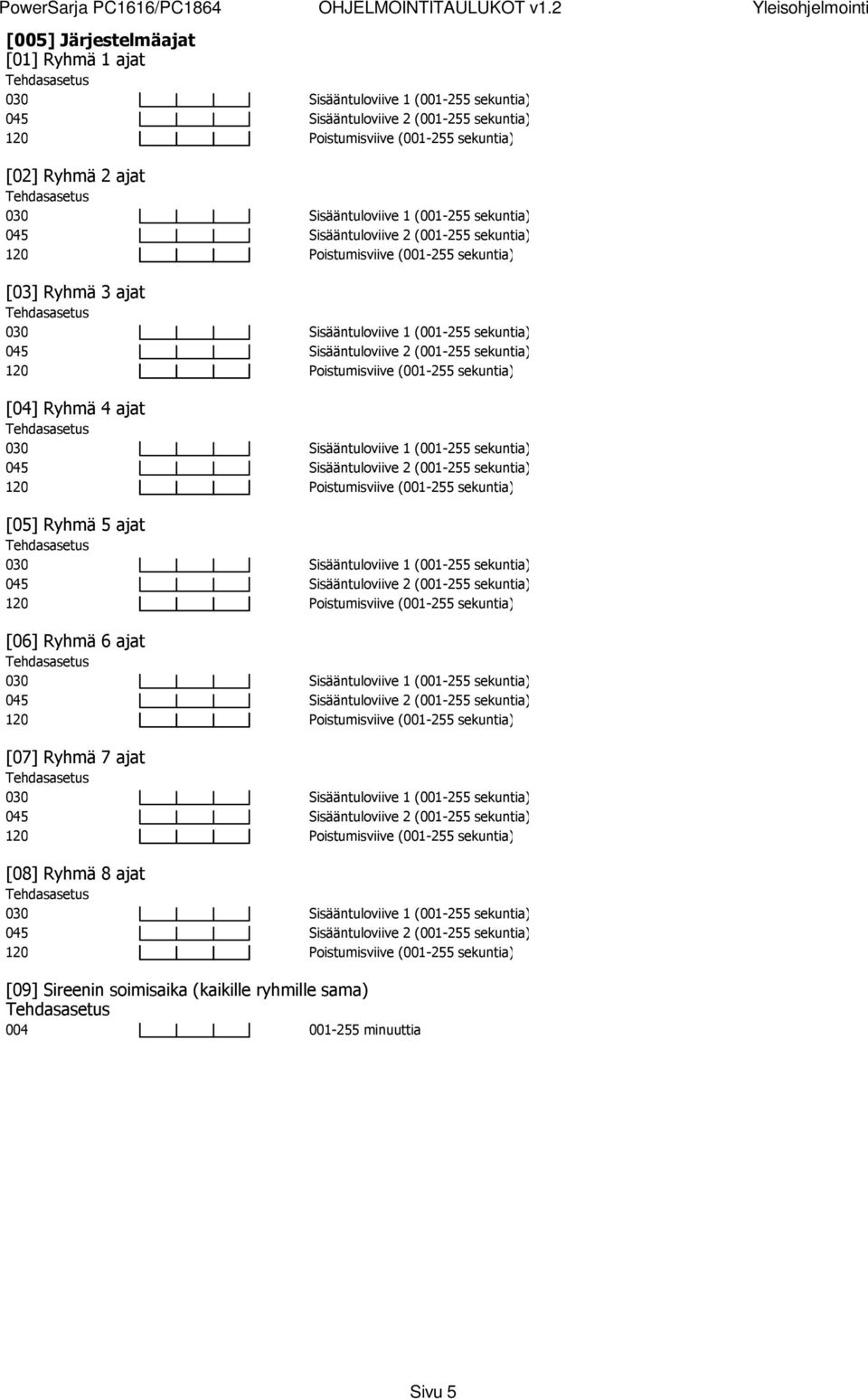

6 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 Yleisohjelmointi [005] Järjestelmäajat [01] Ryhmä 1 ajat 030 Sisääntuloviive 1 ( sekuntia) 045 Sisääntuloviive 2 ( sekuntia) 120 Poistumisviive ( sekuntia) [02] Ryhmä 2 ajat 030 Sisääntuloviive 1 ( sekuntia) 045 Sisääntuloviive 2 ( sekuntia) 120 Poistumisviive ( sekuntia) [03] Ryhmä 3 ajat 030 Sisääntuloviive 1 ( sekuntia) 045 Sisääntuloviive 2 ( sekuntia) 120 Poistumisviive ( sekuntia) [04] Ryhmä 4 ajat 030 Sisääntuloviive 1 ( sekuntia) 045 Sisääntuloviive 2 ( sekuntia) 120 Poistumisviive ( sekuntia) [05] Ryhmä 5 ajat 030 Sisääntuloviive 1 ( sekuntia) 045 Sisääntuloviive 2 ( sekuntia) 120 Poistumisviive ( sekuntia) [06] Ryhmä 6 ajat 030 Sisääntuloviive 1 ( sekuntia) 045 Sisääntuloviive 2 ( sekuntia) 120 Poistumisviive ( sekuntia) [07] Ryhmä 7 ajat 030 Sisääntuloviive 1 ( sekuntia) 045 Sisääntuloviive 2 ( sekuntia) 120 Poistumisviive ( sekuntia) [08] Ryhmä 8 ajat 030 Sisääntuloviive 1 ( sekuntia) 045 Sisääntuloviive 2 ( sekuntia) 120 Poistumisviive ( sekuntia) [09] Sireenin soimisaika (kaikille ryhmille sama) minuuttia Sivu 5

7 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 Yleisohjelmointi [006] Asentajan tunnus 5555 [007] Tulevaisuuden käyttöön Huom. pääkäyt.koodin ohjelmointi [*] [5] [1234] [40] [008] Kunnossapito- eli vartijatunnus AAAA Ohjelmoitavat ulostulot 01 Murto ja palo 15 Kaukokäyttö (DLS) 29 Seuraa silmukkaa Tulevaisuuden käyttöön 16 Tulevaisuuden käyttöön 30 Alueen hälytysmuisti 03 Ilmaisinkuittaus [*][7][2] 17 "Poissa" -viritys 31 Vaihtuva tapahtuma 04 2-johdin palo (PGM2) 18 "Kotona" -viritys 32 Hälytyksen jälkeen 5 s. 05 Tilatieto 19 Ohjausulostulo 1 [*][7][1] 33 Sireeni ja *8 tai DLS aktiivinen 06 Valmis viritettäväksi 20 Ohjausulostulo 2 [*][7][2] 34 Ei silmukka ohitusta 07 Seuraa näpp.summeria 21 Ohjausulostulo 3 [*][7][3] 35 Seuraa silmukkaa Valo-ohjaus 22 Ohjausulostulo 4 [*][7][4] 36 Seuraa silmukkaa Järjestelmävika 23 24h hilj. sis.meno PGM2 37 Seuraa silmukkaa Tapahtuma 24 24h kuul. sis.meno PGM2 38 Seuraa silmukkaa Järjestelmän kansisuoja 25 Viiveellinen murto ja palo 39 Seuraa silmukkaa Puh.linjavika (TLM)+hälytys 26 Akkutesti ulostulo 40 Seuraa silmukkaa Vast.ottimen kuittaus 27 Ei käytössä 41 Seuraa silmukkaa Maa-aloitus 28 Ryöstö ulostulo HUOM! Ulostuloja [03], [04] ja [20] ei voi käyttää samassa järjestelmässä. [009] Ohjelmoitavat ulostulot (PGM1 ja PGM2) Huom! Ohjelmoi ulostuloparametrit sektoreissa [501]-[514] ja ulostuloryhmät sektoreissa [551]-[564]. 19 PGM1 10 PGM2 [010] PC5208 Ohjelmoitavat ulostulot (PGM 3-10) Huom! Ohjelmoi ulostuloparametrit sektoreissa [501]-[514] ja ulostuloryhmät sektoreissa [551]-[564]. 01 PGM3 (1864/PC5208) 01 PGM7 (PC5208) 01 PGM4 (1864/PC5208) 01 PGM8 (PC5208) 01 PGM5 (PC5208) 01 PGM9 (PC5208) 01 PGM6 (PC5208) 01 PGM10 (PC5208) Huom! Näissä kahdessa sektorissa voit ohjelmoida keskuksen ulostulot PGM3 ja PGM4 sekä PC5208:n kaksi ensimmäistä ulostuloa. Mikäli käytät sekä keskusta että PC5208:aa, PGM3 toimii kuten 5208:n ensimmäinen ulostulo ja PGM4 kuten 5208:n toinen ulostulo. [011] PC5204 Ohjelmoitavat ulostulot (PGM 11-14) Huom! Ohjelmoi ulostuloparametrit sektoreissa [501]-[514] ja ulostuloryhmät sektoreissa [551]-[564]. 01 PGM11 01 PGM13 01 PGM12 01 PGM14 Muut järjestelmävalinnat [012] Näppäimistön lukitus Huom! Mikäli näppäimistölukitus on aktiivinen, keskusta ei voida poiskytkeä ohisulkijalla. 000 Väärien tunnusten lukumäärä ( ) 000 Lukituksen kesto ( minuuttia) Sivu 6

8 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 Yleisohjelmointi [013] 1. valinnaiset ohjausparametrit No. ON OFF OFF 1 NC-silmukat Päätevastussilmukat OFF 2 Kaksoispäätevastus Päätevastussilmukat ON 3 * Näyttää viat virityksessä Vain palosilm.vika vir. OFF 4 Kansisuojat/viat avoimina silmukoina Kansisuojat/viat näkyvät OFF 5 Kelloviritys [*][6] ja asentajatila Kelloviritysohjelm. vain asentajatilasta ON 6 Virhe poistuttaessa kuuluva Ei kuuluva ON 7 Tapahtumamuisti seuraa laskuria Kaikki muistiin OFF 8 Kolmitasoinen palosireeniääni Vakiosireeniäänet (*) Oltava OFF, jos käytössä on LCD5500:n vanhempi versio kuin 2.0 [014] 2. valinnaiset ohjausparametrit No. ON OFF OFF 1 Sireenimerk. viritettäessä (1)/poiskytkett.(2) Ei merkkiääntä OFF 2 Sireenimerkki(1/10s) kellovirityksessä Ei merkkiääntä OFF 3 Sireenimerkkit poistumisviiveessä Ei merkkiääntä OFF 4 Sireenimerkkit tuloviiveessä Ei merkkiääntä OFF 5 Sireenimerkki (1/10s) viasta Ei merkkiääntä ON 6 Kuuluva, kiirehtivä poistumisviiveääni Ei viiveen merkkiääntä OFF 7 Poistumisviivepäätös Normaali poistumisviive OFF 8 Palosireeni on jatkuva Seuraa soimisaikaa [015] 3. valinnaiset ohjausparametrit No. ON OFF ON 1 [F] Palo - painikkeet käytössä Ei käytössä OFF 2 [P] Paniikki - aktivoi sireenin Paniikkihälytys hiljainen OFF 3 Pikapoistuminen käytössä Ei käytössä ON* 4 Pikaviritys käytössä Ei käytössä OFF** 5 Käyttäjätun. vaaditaan ohituksessa [*][1]Ohitus ilman tunnusta OFF 6 Pääkäyttäjätun. muutetaan [*][8] Pääkäyttäjätun. muutetaan [*][5] ON 7 Puhelinlinjavalvonta (TLM) käytössä Ei käytössä OFF 8 Puhelinlinjavika viritettynä sireenille Vain näppäimistön merkkiääni (*) Käytettäessä PC5132:n versiota 2.1 tai vanhempaa langattoman avaimen WLS909 kanssa, valinnan [4] tulee olla ON-asennossa, jotta viritys-painike toimisi. (**) Jos kohta 5 on 'ON', tyypiksi [08] ohjelmoidut toimintonäppäimet vaativat tunnuksen vaikka kohta 4 olisikin ON-asennossa. [016] 4. valinnaiset ohjausparametrit No. ON OFF ON 1 AC-vika näytetään Ei näytetä OFF 2 Vikavalo vilkkuu AC-viassa Vikavalo palaa AC -viasta OFF 3 Näppäimistön sammutus päällä Näppäimistöä ei sammuteta OFF 4 Virkistys käyt. tunnuksella Virkistys näppäimellä ON 5 Taustavalot päällä Ei taustavaloja OFF 6 Näpp. sammutus AC -viasta Normaali toiminta OFF 7 Ohitus näytetään viritettynä Ohitusta ei näytetä OFF 8 Näppäimistön kansisuoja käytössä Kansisuoja ei käytössä [017] 5. valinnaiset ohjausparametrit No. ON OFF ON 1 Langattomilla ohjaim. ei sidota käyttäjiin Ohjaimet sidotaan käyttäjiin ON 2 RF häirintä, muistiin jos 5 min. RF häirintä muistiin jos 30 s ON 3 RF häirintä kuuluva RF häirintä hiljainen OFF 4 Kaksoishälytys yhdestä silmukasta Vaatii eri silmukat OFF 5 Autom.vir. logiin ja raportointi Ei käytössä OFF 6 Kesä-/ talviaikasiirto käytössä Ei käytössä ON 7 Tulevaisuuden käyttöön Ei käytössä OFF 8 Sireenimerkki vain "Poissa"-virityksissä Sireenimerkki kaikissa virityksissä/poiskytkennöissä (*)Kohdan 1 tulee olla 'ON' PC5132:n versiota 2.1 tai vanhempaa käytettäessä Sivu 7

9 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 Yleisohjelmointi [018] 6. valinnaiset ohjausparametrit No. ON OFF OFF 1 Testilähetys poikkeus käytössä Testilähetys ohjelmoituna aikana OFF 2 Tulevaisuuden käyttöön OFF 3 Tulevaisuuden käyttöön OFF 4 Tulevaisuuden käyttöön OFF 5 Näpp.summeri seuraa sireeniä Vain sireeni OFF 6 Monihälytys käynnistää laskurin Monihälytys toisesta silmukasta OFF 7 Poistumisviiveen uudelleen akt(1 krt) Udelleen aktivointi ei käyt. OFF 8 AC vika näpp.summerille AC vika hiljainen [019] 7. valinnaiset ohjausparametrit No. ON OFF OFF 1 Kuuluva langaton silmukkavika Hiljainen langaton silm.vika OFF 2 Vikavalo lukkiutuu kunnes kats.(*2) Vikavalo seuraa vikaa OFF 3 Poiskytk.1. hälytys näytetään Kaikki hälytykset näytetään OFF 4 Tulevaisuuden käyttöön OFF 5 Modulivalv. vika sireenille Ei aiheuta sireenihäl. OFF 6 "Valmis" valo = AC "Valmis" valo = Valmistila OFF 7 [*][6] toiminto kaikilla käyt. [*][6] toiminto vain pääkayttäjällä OFF 8 Tulevaisuuden käyttöön [020] Näppäimistösilmukoiden määrittely Huom! Kuhunkin silmukkaan voidaan rekisteröidä vain yksi näppäimistö. 00 Näppäimistö (osoite 1) silmukan numero Näppäimistö (osoite 2) silmukan numero Näppäimistö (osoite 3) silmukan numero Näppäimistö (osoite 4) silmukan numero Näppäimistö (osoite 5) silmukan numero Näppäimistö (osoite 6) silmukan numero Näppäimistö (osoite 7) silmukan numero Näppäimistö (osoite 8) silmukan numero [021] 8. valinnaiset ohjausparametrit No. ON OFF OFF 1 Käytt.koodi ei toimi viiveen aikana Käytt.koodi toimivt normaalisti viiveen aikana OFF 2 EN pääsykäytäntö Normaali pääsykäytäntö OFF 3 Tulevaisuuden käyttöön OFF 4 Tulevaisuuden käyttöön OFF 5 Tulevaisuuden käyttöön OFF 6 Avaink/langat poiskytk vain sis.viiv. aik. Avaink/langat poiskytkentä aina OFF 7 Asentajatila DLS-ikkunan aikana Asentajatilaan pääsee aina OFF 8 Vika estää päällekytkennän Vika ei estä päällekytkentää [022] 9. valinnaiset ohjausparametrit No. ON OFF OFF 1 [*][1], [*][2], [*][3] vaatii koodin [*][1], [*][2], [*][3] ei koodia OFF 2 LCD näytön sammutus päällekytk LCD näyttö normaali päällekytkettynä OFF 3 Tulevaisuuden käyttöön OFF 4 Vain pääkäyttäjä ohittaa ryöstösilm Kaikki käytt. voivat ohittaa OFF 5 PGM 05,06,17,18 deakt. näpp. samm Ei deaktivoida OFF 6 RF valvonta käytössä RF valvonta ei käytössä OFF 7 Virityksen peruutus avoim. silmukasta Viritys tapahtuu vaikka silm. auki OFF 8 "Kotona"viritys poist.viive kuuluva "Kotona"viritys poist.viive hiljainen Sivu 8

10 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 Yleisohjelmointi [023] 10. valinnaiset ohjausparametrit No. ON OFF OFF 1 [F] painikk. summerimerkki (3 piipp.) [F] painikk. summeri ja sireeni OFF 2 Viiveäänet käytössä Viiveäänet ei käytössä OFF 3 Testisoitto vain jos viritettynä Testisoitto aina OFF 4 Testisoittojen väli (tunteja) Testisoittojen väli (päiviä) OFF 5 "Poissa">"Kotona"viritys sallittu "Poissa">"Kotona"viritys estetty OFF 6 2-s puhe katkeaa hälytyksestä 2-suuntainen puheyhteys ei katkea OFF 7 Vika-merkkiääni estetty (paitsi palo) Vika merkkiääni (2 piipp.) joka 10s. OFF 8 Tulevaisuuden käyttöön [030] Silmukan vasteaika (silmukat 1-8) No. ON OFF OFF 1 Silmukassa 1 nopea vasteaika Silmukassa 1 normaali vasteaika OFF 2 Silmukassa 2 nopea vasteaika Silmukassa 2 normaali vasteaika OFF 3 Silmukassa 3 nopea vasteaika Silmukassa 3 normaali vasteaika OFF 4 Silmukassa 4 nopea vasteaika Silmukassa 4 normaali vasteaika OFF 5 Silmukassa 5 nopea vasteaika Silmukassa 5 normaali vasteaika OFF 6 Silmukassa 6 nopea vasteaika Silmukassa 6 normaali vasteaika OFF 7 Silmukassa 7 nopea vasteaika Silmukassa 7 normaali vasteaika OFF 8 Silmukassa 8 nopea vasteaika Silmukassa 8 normaali vasteaika Sivu 9

11 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 Yleisohjelmointi Silmukoiden tehdasasetukset Seuraavassa on silmukkamäärittelyjen tehdasasetukset. Silmukkakohtaiset määrittelyt tehdään sektoreissa [101] - [164]. Mikäli sektoreita ei ohjelmoida, valinnan ratkaisee silmukoiden määrittely (Sektori [001]-[004]) seuraavan taulukon mukaisesti: Silmukkatyypit Optio 1 Optio 2 Optio 3 Optio 4 Optio 5 Optio 6 Optio 7 Optio 8 ON Kuuluva Tasainen Ovikello Ohitus Pakkovir. Laskuri TS-viive Lang./Osoit. OFF Hiljainen Pulssimainen Ei Ei Ei Ei Ei Ei 00 Ei käytössä Off Off Off Off Off Off Off Off 01Viive 1 On On On On Off On Off Off 02 Viive 2 On On On On Off On Off Off 03 Välitön On On On On Off On Off Off 04 Sisätilat On On Off On Off On Off Off 05 Sisätilat, kotona/pois On On Off On On On Off Off 06 Viive, kotona/pois On On Off On On On Off Off 07 Viivästetty palo On Off Off Off Off Off Off Off 08 Palo On Off Off Off Off Off Off Off h valvonta Off On Off Off On Off Off Off h valv.summ. Off On Off On Off Off Off Off h murto On On Off On Off Off Off Off h ryöstö Off On Off Off Off Off Off Off h kaasu On Off Off Off Off Off Off Off h lämmitys On Off Off Off Off Off Off Off h ensiapu On On Off Off Off Off Off Off h paniikki On On Off Off Off Off Off Off h hätä On On Off Off Off Off Off Off h sprinkler On On Off Off Off Off Off Off h kosteus On On Off Off Off Off Off Off h pakastin On On Off Off Off Off Off Off h luk.kansisuoja On On Off Off Off Off Off Off 22 Ohisulk.pulssi Off Off Off Off On Off Off Off 23 Ohisulk. pito Off Off Off Off On Off Off Off 25 Sisätilat, viive On On Off On Off On Off Off h ei-hälyttävä Off Off Off Off On Off Off Off 29 Varmistettu palo On Off Off Off Off Off Off Off 30 Palo valvonta Off Off Off Off Off Off Off Off 31 Päivä silmukka On On Off On On On On Off 32 Välitön "Kotona/Pois On On Off On Off Off Off Off 35 24h sireeni/sum. On On Off On Off On Off Off 36 24h ei luk. Kansis. Off On Off Off Off On Off Off 37 Yö silmukka On On Off On On On Off Off 87 24h l. viiv. palo On Off Off Off Off Off Off On h lang. palo On Off Off Off Off Off Off On Sivu 10

12 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 Yleisohjelmointi Optiot 9-16 ovat käytössä vain keskuksen silmukoille 1-8. Optiot 1-8 ja 9-16 saadaan vaihdettua näppäimistön näytölle painamalla 9 näppäintä. Näppäimistö silmukat ja laajennuskorttien silmukat suraavat sektorin [013] ohjelmontia Silmukkatyypit Optio 9 Optio 10 Optio 11 Optio 12 Optio 13 Optio 14 Optio 15 Optio 16 ON Monihäl. silm. Tulev aisuuden käyt töön NC silm. Päätevastus Kaksoispääte OFF Ei [013] [013] [013] 00 Ei käytössä Off Off Off Off Off Off Off Off 01Viive 1 Off Off Off Off Off Off Off Off 02 Viive 2 Off Off Off Off Off Off Off Off 03 Välitön Off Off Off Off Off Off Off Off 04 Sisätilat Off Off Off Off Off Off Off Off 05 Sisätilat, kotona/pois Off Off Off Off Off Off Off Off 06 Viive, kotona/pois Off Off Off Off Off Off Off Off 07 Viivästetty palo Off Off Off Off Off Off Off Off 08 Palo Off Off Off Off Off Off Off Off h valvonta Off Off Off Off Off Off Off Off h valv.summ. Off Off Off Off Off Off Off Off h murto Off Off Off Off Off Off Off Off h ryöstö Off Off Off Off Off Off Off Off h kaasu Off Off Off Off Off Off Off Off h lämmitys Off Off Off Off Off Off Off Off h ensiapu Off Off Off Off Off Off Off Off h paniikki Off Off Off Off Off Off Off Off h hätä Off Off Off Off Off Off Off Off h sprinkler Off Off Off Off Off Off Off Off h kosteus Off Off Off Off Off Off Off Off h pakastin Off Off Off Off Off Off Off Off h luk.kansisuoja Off Off Off Off Off Off Off Off 22 Ohisulk.pulssi Off Off Off Off Off Off Off Off 23 Ohisulk. pito Off Off Off Off Off Off Off Off 25 Sisätilat, viive Off Off Off Off Off Off Off Off h ei-hälyttävä Off Off Off Off Off Off Off Off 29 Varmistettu palo Off Off Off Off Off Off Off Off 30 Palo valvonta Off Off Off Off Off Off Off Off 31 Päivä silmukka Off Off Off Off Off Off Off Off 32 Välitön "Kotona/Pois Off Off Off Off Off Off Off Off 35 24h sireeni/sum. Off Off Off Off Off Off Off Off 36 24h ei luk. Kansis. Off Off Off Off Off Off Off Off 37 Yö silmukka Off Off Off Off Off Off Off Off 87 24h l. viiv. palo Off Off Off Off Off Off Off Off h lang. palo Off Off Off Off Off Off Off Off Sivu 11

13 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 Yleisohjelmointi Silmukkatyyp. Optio 1 Optio 2 Optio 3 Optio 4 Optio 5 Optio 6 Optio 7 Optio 8 ON Kuuluva Tasainen Ovikello Ohitus Pakkovir. Laskuri TS-viive Langat./Osoit. OFF Hiljainen Pulssimainen Ei Ei Ei Ei Ei Ei [101] Silmukka 01 [102] Silmukka 02 [103] Silmukka 03 [104] Silmukka 04 [105] Silmukka 05 [106] Silmukka 06 [107] Silmukka 07 [108] Silmukka 08 [109] Silmukka 09 [110] Silmukka 10 [111] Silmukka 11 [112] Silmukka 12 [113] Silmukka 13 [114] Silmukka 14 [115] Silmukka 15 [116] Silmukka 16 [117] Silmukka 17 [118] Silmukka 18 [119] Silmukka 19 [120] Silmukka 20 [121] Silmukka 21 [122] Silmukka 22 [123] Silmukka 23 [124] Silmukka 24 [125] Silmukka 25 [126] Silmukka 26 [127] Silmukka 27 [128] Silmukka 28 [129] Silmukka 29 [130] Silmukka 30 [131] Silmukka 31 [132] Silmukka 32 [133] Silmukka 33 [134] Silmukka 34 [135] Silmukka 35 [136] Silmukka 36 [107] Silmukka 37 [138] Silmukka 38 [139] Silmukka 39 [140] Silmukka 40 [141] Silmukka 41 [142] Silmukka 42 [143] Silmukka 43 [144] Silmukka 44 [145] Silmukka 45 [146] Silmukka 46 [147] Silmukka 47 [148] Silmukka 48 [149] Silmukka 49 [150] Silmukka 50 [151] Silmukka 51 [152] Silmukka 52 [153] Silmukka 53 [154] Silmukka 54 [155] Silmukka 55 [156] Silmukka 56 [157] Silmukka 57 [158] Silmukka 58 [159] Silmukka 59 [160] Silmukka 60 [161] Silmukka 61 [162] Silmukka 62 [163] Silmukka 63 [164] Silmukka 64 Sivu 12

14 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 Yleisohjelmointi Silmukkatyypit Optio 9 Optio 10 Optio 11 Optio 12 Optio 13 Optio 14 Optio 15 Optio 16 ON Monihäl. silm. Tulev aisuuden käyt töön NC silm. Päätevastus Kaksoispääte OFF Ei [013] [013] [013] [101] Silmukka 01 [102] Silmukka 02 [103] Silmukka 03 [104] Silmukka 04 [105] Silmukka 05 [106] Silmukka 06 [107] Silmukka 07 [108] Silmukka 08 Sivu 13

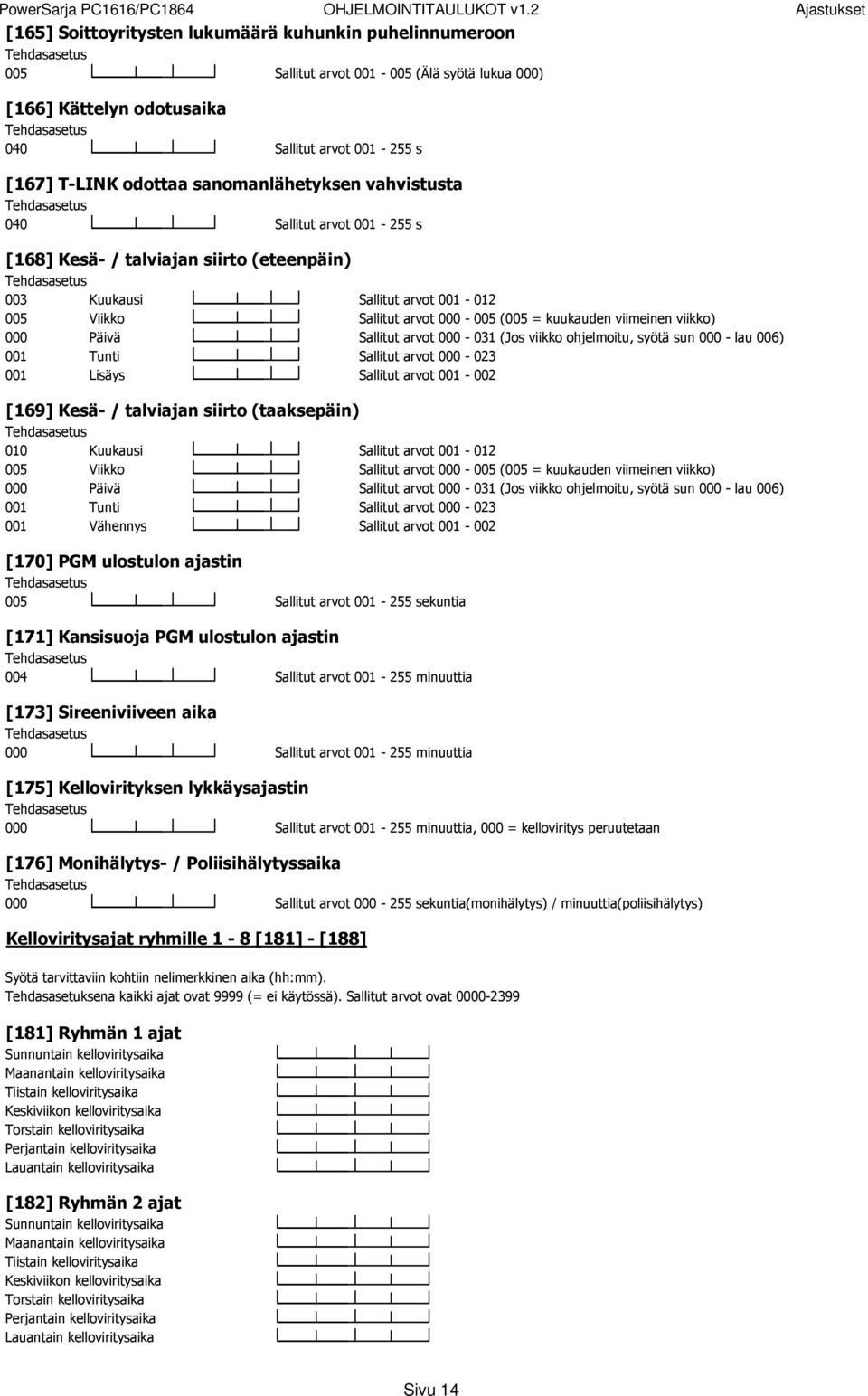

15 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 Ajastukset [165] Soittoyritysten lukumäärä kuhunkin puhelinnumeroon 005 Sallitut arvot (Älä syötä lukua 000) [166] Kättelyn odotusaika 040 Sallitut arvot s [167] T-LINK odottaa sanomanlähetyksen vahvistusta 040 Sallitut arvot s [168] Kesä- / talviajan siirto (eteenpäin) 003 Kuukausi Sallitut arvot Viikko Sallitut arvot (005 = kuukauden viimeinen viikko) 000 Päivä Sallitut arvot (Jos viikko ohjelmoitu, syötä sun lau 006) 001 Tunti Sallitut arvot Lisäys Sallitut arvot [169] Kesä- / talviajan siirto (taaksepäin) 010 Kuukausi Sallitut arvot Viikko Sallitut arvot (005 = kuukauden viimeinen viikko) 000 Päivä Sallitut arvot (Jos viikko ohjelmoitu, syötä sun lau 006) 001 Tunti Sallitut arvot Vähennys Sallitut arvot [170] PGM ulostulon ajastin 005 Sallitut arvot sekuntia [171] Kansisuoja PGM ulostulon ajastin 004 Sallitut arvot minuuttia [173] Sireeniviiveen aika 000 Sallitut arvot minuuttia [175] Kellovirityksen lykkäysajastin 000 Sallitut arvot minuuttia, 000 = kelloviritys peruutetaan [176] Monihälytys- / Poliisihälytyssaika 000 Sallitut arvot sekuntia(monihälytys) / minuuttia(poliisihälytys) Kelloviritysajat ryhmille 1-8 [181] - [188] Syötä tarvittaviin kohtiin nelimerkkinen aika (hh:mm). Tehdasasetuksena kaikki ajat ovat 9999 (= ei käytössä). Sallitut arvot ovat [181] Ryhmän 1 ajat Sunnuntain kelloviritysaika Maanantain kelloviritysaika Tiistain kelloviritysaika Keskiviikon kelloviritysaika Torstain kelloviritysaika Perjantain kelloviritysaika Lauantain kelloviritysaika [182] Ryhmän 2 ajat Sunnuntain kelloviritysaika Maanantain kelloviritysaika Tiistain kelloviritysaika Keskiviikon kelloviritysaika Torstain kelloviritysaika Perjantain kelloviritysaika Lauantain kelloviritysaika Sivu 14

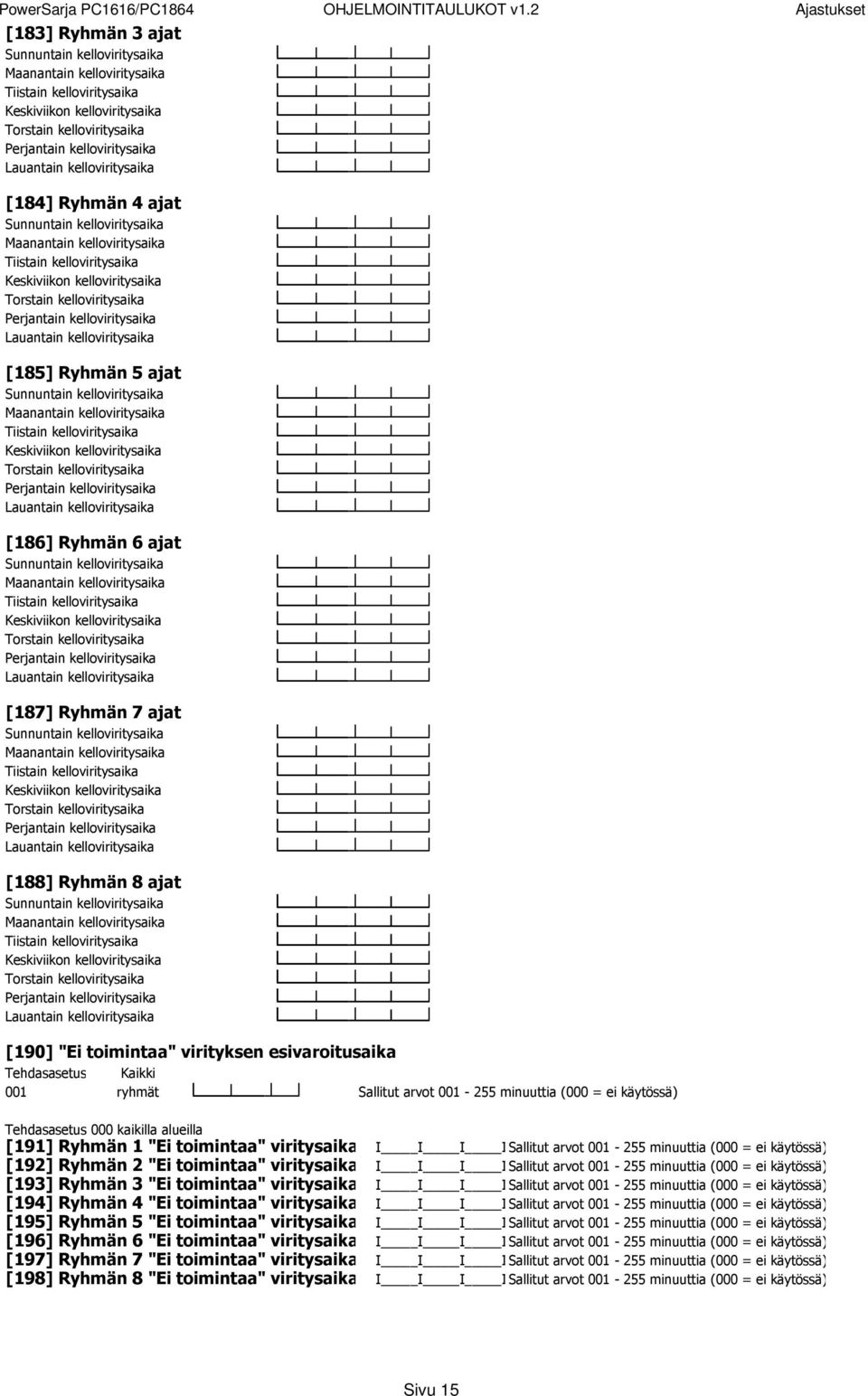

16 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 Ajastukset [183] Ryhmän 3 ajat Sunnuntain kelloviritysaika Maanantain kelloviritysaika Tiistain kelloviritysaika Keskiviikon kelloviritysaika Torstain kelloviritysaika Perjantain kelloviritysaika Lauantain kelloviritysaika [184] Ryhmän 4 ajat Sunnuntain kelloviritysaika Maanantain kelloviritysaika Tiistain kelloviritysaika Keskiviikon kelloviritysaika Torstain kelloviritysaika Perjantain kelloviritysaika Lauantain kelloviritysaika [185] Ryhmän 5 ajat Sunnuntain kelloviritysaika Maanantain kelloviritysaika Tiistain kelloviritysaika Keskiviikon kelloviritysaika Torstain kelloviritysaika Perjantain kelloviritysaika Lauantain kelloviritysaika [186] Ryhmän 6 ajat Sunnuntain kelloviritysaika Maanantain kelloviritysaika Tiistain kelloviritysaika Keskiviikon kelloviritysaika Torstain kelloviritysaika Perjantain kelloviritysaika Lauantain kelloviritysaika [187] Ryhmän 7 ajat Sunnuntain kelloviritysaika Maanantain kelloviritysaika Tiistain kelloviritysaika Keskiviikon kelloviritysaika Torstain kelloviritysaika Perjantain kelloviritysaika Lauantain kelloviritysaika [188] Ryhmän 8 ajat Sunnuntain kelloviritysaika Maanantain kelloviritysaika Tiistain kelloviritysaika Keskiviikon kelloviritysaika Torstain kelloviritysaika Perjantain kelloviritysaika Lauantain kelloviritysaika [190] "Ei toimintaa" virityksen esivaroitusaika Kaikki 001 ryhmät Sallitut arvot minuuttia (000 = ei käytössä) 000 kaikilla alueilla [191] Ryhmän 1 "Ei toimintaa" viritysaika I I I ISallitut arvot minuuttia (000 = ei käytössä) [192] Ryhmän 2 "Ei toimintaa" viritysaika I I I ISallitut arvot minuuttia (000 = ei käytössä) [193] Ryhmän 3 "Ei toimintaa" viritysaika I I I ISallitut arvot minuuttia (000 = ei käytössä) [194] Ryhmän 4 "Ei toimintaa" viritysaika I I I ISallitut arvot minuuttia (000 = ei käytössä) [195] Ryhmän 5 "Ei toimintaa" viritysaika I I I ISallitut arvot minuuttia (000 = ei käytössä) [196] Ryhmän 6 "Ei toimintaa" viritysaika I I I ISallitut arvot minuuttia (000 = ei käytössä) [197] Ryhmän 7 "Ei toimintaa" viritysaika I I I ISallitut arvot minuuttia (000 = ei käytössä) [198] Ryhmän 8 "Ei toimintaa" viritysaika I I I ISallitut arvot minuuttia (000 = ei käytössä) Sivu 15

17 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 Ajastukset [199] Kellovirityksen esivaroitusaika 004 Sallitut arvot minuuttia Kellopoiskytkentäajat ryhmille 1-8 [681] - [688] Syötä tarvittaviin kohtiin nelimerkkinen aika (hh:mm). Tehdasasetuksena kaikki ajat ovat 9999 (= ei käytössä). Sallitut arvot ovat [681] Ryhmän 1 ajat Sunnuntain kellopoiskytkentäaika Maanantain kellopoiskytkentäaika Tiistain kellopoiskytkentäaika Keskiviikon kellopoiskytkentäaika Torstain kellopoiskytkentäaika Perjantain kellopoiskytkentäaika Lauantain kellopoiskytkentäaika [682] Ryhmän 2 ajat Sunnuntain kellopoiskytkentäaika Maanantain kellopoiskytkentäaika Tiistain kellopoiskytkentäaika Keskiviikon kellopoiskytkentäaika Torstain kellopoiskytkentäaika Perjantain kellopoiskytkentäaika Lauantain kellopoiskytkentäaika [683] Ryhmän 3 ajat Sunnuntain kellopoiskytkentäaika Maanantain kellopoiskytkentäaika Tiistain kellopoiskytkentäaika Keskiviikon kellopoiskytkentäaika Torstain kellopoiskytkentäaika Perjantain kellopoiskytkentäaika Lauantain kellopoiskytkentäaika [684] Ryhmän 4 ajat Sunnuntain kellopoiskytkentäaika Maanantain kellopoiskytkentäaika Tiistain kellopoiskytkentäaika Keskiviikon kellopoiskytkentäaika Torstain kellopoiskytkentäaika Perjantain kellopoiskytkentäaika Lauantain kellopoiskytkentäaika [685] Ryhmän 5 ajat Sunnuntain kellopoiskytkentäaika Maanantain kellopoiskytkentäaika Tiistain kellopoiskytkentäaika Keskiviikon kellopoiskytkentäaika Torstain kellopoiskytkentäaika Perjantain kellopoiskytkentäaika Lauantain kellopoiskytkentäaika [686] Ryhmän 6 ajat Sunnuntain kellopoiskytkentäaika Maanantain kellopoiskytkentäaika Tiistain kellopoiskytkentäaika Keskiviikon kellopoiskytkentäaika Torstain kellopoiskytkentäaika Perjantain kellopoiskytkentäaika Lauantain kellopoiskytkentäaika [687] Ryhmän 7 ajat Sunnuntain kellopoiskytkentäaika Maanantain kellopoiskytkentäaika Tiistain kellopoiskytkentäaika Keskiviikon kellopoiskytkentäaika Torstain kellopoiskytkentäaika Perjantain kellopoiskytkentäaika Lauantain kellopoiskytkentäaika Sivu 16

18 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 Ajastukset [688] Ryhmän 8 ajat Sunnuntain kellopoiskytkentäaika Maanantain kellopoiskytkentäaika Tiistain kellopoiskytkentäaika Keskiviikon kellopoiskytkentäaika Torstain kellopoiskytkentäaika Perjantain kellopoiskytkentäaika Lauantain kellopoiskytkentäaika Arkipyhät [691] - [698] Huom! Syötä tarvittaviin kohtiin kuusimerkkinen arvo (kk:pv:v v) Esim Kyseiset päivämäärät estävät kellopoiskytkennän. Esim. [691] = Ryhmä 1, [692] = Ryhmä 2, [693] = Ryhmä 3 jne. Tehdasasetuksina kaikki kohdat ovat = ei käytössä. [691] Arkipyhä 1 Arkipyhä 2 Arkipyhä 3 Arkipyhä 4 Arkipyhä 5 I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I Arkipyhä 6 Arkipyhä 7 Arkipyhä 8 Arkipyhä 9 Arkipyhä 10 I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I Arkipyhä 11 Arkipyhä 12 Arkipyhä 13 Arkipyhä 14 I I I I I I I I I I I I I I I I I I I I I I I I I I I I [692] Arkipyhä 1 Arkipyhä 2 Arkipyhä 3 Arkipyhä 4 Arkipyhä 5 I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I Arkipyhä 6 Arkipyhä 7 Arkipyhä 8 Arkipyhä 9 Arkipyhä 10 I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I Arkipyhä 11 Arkipyhä 12 Arkipyhä 13 Arkipyhä 14 I I I I I I I I I I I I I I I I I I I I I I I I I I I I [693] Arkipyhä 1 Arkipyhä 2 Arkipyhä 3 Arkipyhä 4 Arkipyhä 5 I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I Arkipyhä 6 Arkipyhä 7 Arkipyhä 8 Arkipyhä 9 Arkipyhä 10 I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I Arkipyhä 11 Arkipyhä 12 Arkipyhä 13 Arkipyhä 14 I I I I I I I I I I I I I I I I I I I I I I I I I I I I [694] Arkipyhä 1 Arkipyhä 2 Arkipyhä 3 Arkipyhä 4 Arkipyhä 5 I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I Arkipyhä 6 Arkipyhä 7 Arkipyhä 8 Arkipyhä 9 Arkipyhä 10 I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I Arkipyhä 11 Arkipyhä 12 Arkipyhä 13 Arkipyhä 14 I I I I I I I I I I I I I I I I I I I I I I I I I I I I [695] Arkipyhä 1 Arkipyhä 2 Arkipyhä 3 Arkipyhä 4 Arkipyhä 5 I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I Arkipyhä 6 Arkipyhä 7 Arkipyhä 8 Arkipyhä 9 Arkipyhä 10 I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I Arkipyhä 11 Arkipyhä 12 Arkipyhä 13 Arkipyhä 14 I I I I I I I I I I I I I I I I I I I I I I I I I I I I [696] Arkipyhä 1 Arkipyhä 2 Arkipyhä 3 Arkipyhä 4 Arkipyhä 5 I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I Arkipyhä 6 Arkipyhä 7 Arkipyhä 8 Arkipyhä 9 Arkipyhä 10 I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I Arkipyhä 11 Arkipyhä 12 Arkipyhä 13 Arkipyhä 14 I I I I I I I I I I I I I I I I I I I I I I I I I I I I [697] Arkipyhä 1 Arkipyhä 2 Arkipyhä 3 Arkipyhä 4 Arkipyhä 5 I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I Arkipyhä 6 Arkipyhä 7 Arkipyhä 8 Arkipyhä 9 Arkipyhä 10 I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I Arkipyhä 11 Arkipyhä 12 Arkipyhä 13 Arkipyhä 14 I I I I I I I I I I I I I I I I I I I I I I I I I I I I [698] Arkipyhä 1 Arkipyhä 2 Arkipyhä 3 Arkipyhä 4 Arkipyhä 5 I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I Arkipyhä 6 Arkipyhä 7 Arkipyhä 8 Arkipyhä 9 Arkipyhä 10 I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I Arkipyhä 11 Arkipyhä 12 Arkipyhä 13 Arkipyhä 14 I I I I I I I I I I I I I I I I I I I I I I I I I I I I Sivu 17

19 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 Alueiden määrittely RYHMIEN (ALUEIDEN) MÄÄRITTELY [201] Ryhmän (alueen) valinta Valinta ON OFF ON 1 Ryhmä 1 käytössä Ei voida valita (ryhmä1 aina käytössä) OFF 2 Ryhmä 2 käytössä Ei käytössä OFF 3 Ryhmä 3 käytössä Ei käytössä OFF 4 Ryhmä 4 käytössä Ei käytössä OFF 5 Ryhmä 5 käytössä Ei käytössä OFF 6 Ryhmä 6 käytössä Ei käytössä OFF 7 Ryhmä 7 käytössä Ei käytössä OFF 8 Ryhmä 8 käytössä Ei käytössä Silmukoiden rekisteröinti ryhmiin (alueisiin) Ohjelmoi silmukoiden ryhmät sektoreissa [202]-[265]. Ohjelmoi silmukkamäärittelyt sektoreissa [001]-[004] ja silmukkaparametrit sektoreissa [101]-[164]. Ohjelmoi näppäimistösilmukoiden rekisteröinti sektorissa [020]. ON = kuuluu ryhmään; OFF = ei kuulu ryhmään Sektori Ryhmä Silmukat: [202] [203] [204] [205] [206] [207] [208] [209] Sektori Ryhmä Silmukat: [210] [211] [212] [213] [214] [215] [216] [217] Sivu 18

20 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 Alueiden määrittely Sektori Ryhmä Silmukat: [218] [219] [220] [221] [222] [223] [224] [225] Sektori Ryhmä Silmukat: [226] [227] [228] [229] [230] [231] [232] [233] Sektori Ryhmä Silmukat: [234] [235] [236] [237] [238] [239] [240] [241] Sivu 19

21 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 Alueiden määrittely Sektori Ryhmä Silmukat: [242] [243] [244] [245] [246] [247] [248] [249] Sektori Ryhmä Silmukat: [250] [251] [252] [253] [254] [255] [256] [257] Sektori Ryhmä Silmukat: [258] [259] [260] [261] [262] [263] [264] [265] Sivu 20

22 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 ROBOTTIPUHELIN ROBOTTIPUHELIMEN OHJELMOINTI Huom! Sektoreiden [301] - [353] kaikkien kenttien tehdasasetukset ovat [F] Ohjelmoi (HEX [E]) puh.nron ensimmäiseksi merkiksi. [301] Ensimmäinen puhelinnumero (max 32 merkkiä) [302] Toinen puhelinnumero (max 32 merkkiä) [303] Kolmas puhelinnumero (max 32 merkkiä) HEX[B]=*, HEX[C]=#, HEX[D]=VAPAAÄÄNEN TUNNISTUS, HEX[E]=2s TAUKO Esim. HEX ohjelmointi: HEX[B]=*2* HEX[C]=*3* HEX[D]=*4* HEX[E]=*5* HEX[F]=*6* [304] Soiton odotuksen (koputtavan puhelun) estokomento (Sektori [382] valinta 4 on oltava valittuna) = DB70EF Ohjelmoi käyttämätön merkki F Tunnukset Syötä kuusinumeroinen asiakastunnus. SIA käyttää tätä asiakastunnusta kaikkien ryhmien asiakastunnuksena. Vain SIA tukee kuusinumeroisia asiakastunnuksia. Mikäli kaksi viimeistä numeroa ovat FF, keskus käyttää nelinumeroisia tunnuksia. Sektori [310] Järjestelmän asiakastunnus Syötä kullekin aktiiviselle ryhmälle (alueelle) nelinumeroinen asiakastunnus. Sektori Ryhmä Ryhmän asiakastunnus [311] 1 [312] 2 [313] 3 [314] 4 [315] 5 [316] 6 [317] 7 [318] 8 Raportointikoodit Hälytysraportointikoodit [320] - [323], silmukat 1-64 [320] Hälytysraportointikoodit, silmukat 1-16 Silmukka 1 Silmukka 7 Silmukka 13 Silmukka 2 Silmukka 8 Silmukka 14 Silmukka 3 Silmukka 9 Silmukka 15 Silmukka 4 Silmukka 10 Silmukka 16 Silmukka 5 Silmukka 11 Silmukka 6 Silmukka 12 [321] Hälytysraportointikoodit, silmukat Silmukka 17 Silmukka 23 Silmukka 29 Silmukka 18 Silmukka 24 Silmukka 30 Silmukka 19 Silmukka 25 Silmukka 31 Silmukka 20 Silmukka 26 Silmukka 32 Silmukka 21 Silmukka 27 Silmukka 22 Silmukka 28 [322] Hälytysraportointikoodit, silmukat Silmukka 33 Silmukka 39 Silmukka 45 Silmukka 34 Silmukka 40 Silmukka 46 Silmukka 35 Silmukka 41 Silmukka 47 Silmukka 36 Silmukka 42 Silmukka 48 Silmukka 37 Silmukka 43 Silmukka 38 Silmukka 44 Sivu 21

23 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 ROBOTTIPUHELIN [323] Hälytysraportointikoodit, silmukat Silmukka 49 Silmukka 55 Silmukka 61 Silmukka 50 Silmukka 56 Silmukka 62 Silmukka 51 Silmukka 57 Silmukka 63 Silmukka 52 Silmukka 58 Silmukka 64 Silmukka 53 Silmukka 59 Silmukka 54 Silmukka 60 Hälytysten kuittauskoodit [324] - [327], silmukat 1-64 [324] Hälytysten kuittauskoodit, silmukat 1-16 Silmukka 1 Silmukka 7 Silmukka 13 Silmukka 2 Silmukka 8 Silmukka 14 Silmukka 3 Silmukka 9 Silmukka 15 Silmukka 4 Silmukka 10 Silmukka 16 Silmukka 5 Silmukka 11 Silmukka 6 Silmukka 12 [325] Hälytysten kuittauskoodit, silmukat Silmukka 17 Silmukka 23 Silmukka 29 Silmukka 18 Silmukka 24 Silmukka 30 Silmukka 19 Silmukka 25 Silmukka 31 Silmukka 20 Silmukka 26 Silmukka 32 Silmukka 21 Silmukka 27 Silmukka 22 Silmukka 28 [326] Hälytysten kuittauskoodit, silmukat Silmukka 33 Silmukka 39 Silmukka 45 Silmukka 34 Silmukka 40 Silmukka 46 Silmukka 35 Silmukka 41 Silmukka 47 Silmukka 36 Silmukka 42 Silmukka 48 Silmukka 37 Silmukka 43 Silmukka 38 Silmukka 44 [327] Hälytysten kuittauskoodit, silmukat Silmukka 49 Silmukka 55 Silmukka 61 Silmukka 50 Silmukka 56 Silmukka 62 Silmukka 51 Silmukka 57 Silmukka 63 Silmukka 52 Silmukka 58 Silmukka 64 Silmukka 53 Silmukka 59 Silmukka 54 Silmukka 60 [328] Muut hälytysraportointikoodit Uhkaushälytys Hälytyksen jälkeinen poiskytkentä Viimeisin päällekytkentä Murtoa ei varmistettu Silmukkalaajennuksen valvontahälytys Edellisen kuittaus Monihälytyskoodi (poliisikoodi) Hälytys peruttu [329] Tärkeät hälytykset ja kuittaukset [F]-näppäin, hälytys Toissijainen häl. sis.meno [P]-näppäin, kuittaus [A]-näppäin, hälytys [F]-näppäin, kuittaus Toissijainen häl.sis.meno kuittaus [P]-näppäin, hälytys [A]-näppäin, kuittaus Kansisuojahälytysten koodit [330] - [333], silmukat 1-64 [330] Kansisuojahälytyskoodit, silmukat 1-16 Silmukka 1 Silmukka 7 Silmukka 13 Silmukka 2 Silmukka 8 Silmukka 14 Silmukka 3 Silmukka 9 Silmukka 15 Silmukka 4 Silmukka 10 Silmukka 16 Silmukka 5 Silmukka 11 Silmukka 6 Silmukka 12 Sivu 22

24 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 ROBOTTIPUHELIN [331] Kansisuojahälytyskoodit, silmukat Silmukka 17 Silmukka 23 Silmukka 29 Silmukka 18 Silmukka 24 Silmukka 30 Silmukka 19 Silmukka 25 Silmukka 31 Silmukka 20 Silmukka 26 Silmukka 32 Silmukka 21 Silmukka 27 Silmukka 22 Silmukka 28 [332] Kansisuojahälytyskoodit, silmukat Silmukka 33 Silmukka 39 Silmukka 45 Silmukka 34 Silmukka 40 Silmukka 46 Silmukka 35 Silmukka 41 Silmukka 47 Silmukka 36 Silmukka 42 Silmukka 48 Silmukka 37 Silmukka 43 Silmukka 38 Silmukka 44 [333] Kansisuojahälytyskoodit, silmukat Silmukka 49 Silmukka 55 Silmukka 61 Silmukka 50 Silmukka 56 Silmukka 62 Silmukka 51 Silmukka 57 Silmukka 63 Silmukka 52 Silmukka 58 Silmukka 64 Silmukka 53 Silmukka 59 Silmukka 54 Silmukka 60 Kansisuojahälytysten kuittauskoodit [334] - [337], silmukat 1-64 [334] Kansisuojahälytysten kuittauskoodit, silmukat 1-16 Silmukka 1 Silmukka 7 Silmukka 13 Silmukka 2 Silmukka 8 Silmukka 14 Silmukka 3 Silmukka 9 Silmukka 15 Silmukka 4 Silmukka 10 Silmukka 16 Silmukka 5 Silmukka 11 Silmukka 6 Silmukka 12 [335] Kansisuojahälytysten kuittauskoodit, silmukat Silmukka 17 Silmukka 23 Silmukka 29 Silmukka 18 Silmukka 24 Silmukka 30 Silmukka 19 Silmukka 25 Silmukka 31 Silmukka 20 Silmukka 26 Silmukka 32 Silmukka 21 Silmukka 27 Silmukka 22 Silmukka 28 [336] Kansisuojahälytysten kuittauskoodit, silmukat Silmukka 33 Silmukka 39 Silmukka 45 Silmukka 34 Silmukka 40 Silmukka 46 Silmukka 35 Silmukka 41 Silmukka 47 Silmukka 36 Silmukka 42 Silmukka 48 Silmukka 37 Silmukka 43 Silmukka 38 Silmukka 44 [337] Kansisuojahälytysten kuittauskoodit, silmukat Silmukka 49 Silmukka 55 Silmukka 61 Silmukka 50 Silmukka 56 Silmukka 62 Silmukka 51 Silmukka 57 Silmukka 63 Silmukka 52 Silmukka 58 Silmukka 64 Silmukka 53 Silmukka 59 Silmukka 54 Silmukka 60 [338] Muut kansisuojaraportointikoodit Yleinen kansisuojahälytys Yleisen kansisuojahälytyksen kuittaus Näppäimistölukitus Sivu 23

25 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 ROBOTTIPUHELIN [339] - [340] Päällekytkentäraportointikoodit 1-32 [339] [340] Tunnus 1 Tunnus 2 Tunnus 3 Tunnus 4 Tunnus 5 Tunnus 6 Tunnus 7 Tunnus 8 Tunnus 9 Tunnus 10 Tunnus 11 Tunnus 12 Tunnus 13 Tunnus 14 Tunnus 15 Tunnus 16 Tunnus 17 Tunnus 18 Tunnus 19 Tunnus 19 Tunnus 20 Tunnus 21 Tunnus 23 Tunnus 24 Tunnus 25 Tunnus 26 Tunnus 27 Tunnus 28 Tunnus 29 Tunnus 30 Tunnus 31 Tunnus 32 [341] Muut päällekytkentäraportointikoodit Tulevaisuuden käyttöön Tulevaisuuden käyttöön Tulevaisuuden käyttöön Tulevaisuuden käyttöön Virhe poistuttaessa Automaattinen silmukan ohitus Vajaatoimintaviritys Erikoispäällekytkentä Myöhäinen päällekytkentä [342] - [343] Poiskytkentäraportointikoodit 1-32 [342] [343] Tunnus 1 Tunnus 2 Tunnus 3 Tunnus 4 Tunnus 5 Tunnus 6 Tunnus 7 Tunnus 8 Tunnus 9 Tunnus 10 Tunnus 11 Tunnus 12 Tunnus 13 Tunnus 14 Tunnus 15 Tunnus 16 Tunnus 17 Tunnus 18 Tunnus 19 Tunnus 20 Tunnus 21 Tunnus 22 Tunnus 23 Tunnus 24 Tunnus 25 Tunnus 26 Tunnus 27 Tunnus 28 Tunnus 29 Tunnus 30 Tunnus 31 Tunnus 32 [344] Muut poiskytkentäraportointikoodit Tulevaisuuden käyttöön Tulevaisuuden käyttöön Tulevaisuuden käyttöön Tulevaisuuden käyttöön Tulevaisuuden käyttöön Kellovirityksen peruutus/lykkäys Erikois poiskytkentä [345] Huoltohälytysraportointikoodit Akkuvika AC-vika Sireenipiirivika Palosilmukkavika Jännitelähdevika Puhelinlinjavika Järjestelmävika Järjestelmän valvonta [346] Huoltohälytysten kuittausraportointikoodit Akkuvian kuittaus AC-vian kuittaus Sireenipiirivian kuittaus Palosilmukkavian kuittaus Jännitelähdevian kuittaus Puhelinlinjavian kuittaus Järjestelmävian kuittaus Järjestelmän valvonnan kuittaus [347] Muut huoltohälytysraportointikoodit Tietoliikennevika 1:ssä puh.numerossa Tietoliikennevika 2:ssä puh.numerossa Tapahtumamuisti 75 %:sti täysi Kaukokäyttö alkoi Kaukokäyttö loppui Asentajatilaan Yleinen silmukkavika Silmukkavian kuittaus Laiminlyöntihälytys Silmukassa heikko paristo Paristovian kuittaus Asentajatilasta [348] Testihälytysten raportointikoodit Kävelytesti alkaa Kävelytesti loppu Periodinen testilähetys vika Periodinen testilähetys Järjestelmätesti Tulevaisuuden käyttöön [350] Tietoliikenneformaatti puhelinnumero BPS 1400 Hz kättely BPS 2300 Hz kättely puhelinnumero BPS 2300 Hz kättely Yksityislinja 03 DTMF CONTACT ID 10 Scantronics 04 SIA FSK 11 Tulevaisuuden käyttöön 05 Hakulaite 12 Tulevaisuuden käyttöön 06 Kotisoitto 13 CESA BPS 1400 Hz kättely Sivu 24

26 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 ROBOTTIPUHELIN Soittovalinnat Hälytykset / kuittaukset [351] - [358] Sektori Ryhmä Valinnat: numero 2. numero Ei käytössä Ei käytössä Vaihtoehtoinen soittotapa [351] 1 [352] 2 [353] 3 [354] 4 [355] 5 [356] 6 [357] 7 [358] 8 : ON OFF OFF OFF ON Kansisuojahälytykset ja -kuittaukset [359] - [366] Sektori Ryhmä Valinnat: numero 2. numero Ei käytössä Ei käytössä Vaihtoehtoinen soittotapa [359] 1 [360] 2 [361] 3 [362] 4 [363] 5 [364] 6 [365] 7 [366] 8 : ON OFF OFF OFF ON Pois- ja päällekytkennät [367] - [374] Sektori Ryhmä Valinnat: numero 2. numero Ei käytössä Ei käytössä Vaihtoehtoinen soittotapa : OFF OFF OFF OFF OFF [367] 1 [368] 2 [369] 3 [370] 4 [371] 5 [372] 6 [373] 7 [374] 8 HUOM. Tehdasasetuksena pois- ja päällekytkentöjä ei soitetta. Huoltohälytykset Sektori Valinnat: numero 2. numero Ei käytössä Ei käytössä Vaihtoehtoinen soittotapa [375] : ON OFF OFF OFF ON Järjestelmätesti Sektori Valinnat: numero 2. numero Ei käytössä Ei käytössä Vaihtoehtoinen soittotapa [376] : ON OFF OFF OFF ON [377] Tietoliikennemäärittelyt 003 Hälytyksiä viritysjaksolla (häl+kuitt.) ( tiedonsiirtoa, 000=rajoittamaton) 003 Hälytyksiä viritysjaksolla (kansis+kuitt) ( tiedonsiirtoa, 000=rajoittamaton) 003 Hälytyksiä viritysjaksolla (vika+kuitt) ( tiedonsiirtoa, 000=rajoittamaton) 000 Tiedonsiirtoviive ( s, 000 = ei käytössä) 030 AC-vian siirtoviive ( min, 000 = ei käytössä) 002 Puhelinlinjavian siirtoviive ( * 3 sekuntia) 030 Testihälytysten siirtoväli (lankalinja) ( vrk/min) * 030 Tulevaisuuden käyttöön 007 Alhaisen lang. pariston siirtoviive ( vrk) 030 Laiminlyöntihälytyksen siirtoviive ( vrk/h) 000 Tiedonsiirron peruutuksen raportointiaika ( s) * Riippuu sektorin [702] valinnan [3] ohjelmoinnista. HUOM. AC-vian siirtoviive poistetaan ohjelmoimalla ajaksi [000]. Sivu 25

27 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 ROBOTTIPUHELIN [378] Testihälytyksen siirtoaika 9999 Syötä kellonaika , 9999 = ei käytössä) [379] Kaukokäytön (DLS) soittoaika 9999 Syötä kellonaika , 9999 = ei käytössä) [380] Ensimmäiset tietoliikennevalinnat Valinta ON OFF ON 1 Robottipuhelin käytössä Robottipuhelin ei käytössä OFF 2 Kuittaukset sireenin soittoajan umpeuduttua Kuittaus seuraa silmukkaa OFF 3 Pulssivalinta DTMF-valinta OFF 4 Pulssivalinta 5. yrityksen jälkeen Aina DTMF-valinta OFF 5 3. puhelinnumero käytössä 3. numero ei käytössä OFF 6 Vaihtoehtoinen soitto (1. ja 3. puh.no) 1:n varmistus 3:een numeroon OFF 7 Tulevaisuuden käyttöön OFF 8 Epäaktiivisuus-toim. seuraa silmukka-akt. Epäaktiivisuus-toim. seuraa päällekytkentöjä [381] Toiset tiedonsiirron ohjauskoodit Valinta ON OFF OFF 1 Poiskytk.häl.jälkeen raportoitu - näpp.piipp.8krt Ei summerimerkkiä raportoinnista OFF 2 Poiskytk.häl.jälkeen raportoitu - sir.merkki 8krt Ei sireenimerkkiä raportoinnista OFF 3 SIA lähettää ohjelmoidut raportointikoodit SIA lähettää autom. koodit OFF 4 Viritys raportoitu - näpp.piipp. 8krt Ei summerimerkkiä virityksen raportoinnista ON 5 Puheyht. akt.(kun PC5928 akt.) numeroihin 1/3 Puheyht. akt.(kun PC5928 akt.) numeroihin 1/3 ON 6 Puheyht. akt. (kun PC5928 akt.) numeroon 2 Järj. aktivoi puheyhteyden numeroon 2 OFF 7 Contact ID lähettää ohjelmoidut raportointikoodit Contact ID lähettää autom. koodit OFF 8 Tulevaisuuden käyttöön [382] Kolmannet tiedonsiirron ohjauskoodit Valinta ON OFF OFF 1 Contact ID:n vajaakytkennän tunnistus "5" Contact ID:n vajaakytkennän tunnistus "4" OFF 2 Hälytyksensiirto käytössä kävelytestissä Hälytyksensiirto ei käytössä kävelytestissä OFF 3 Tiedonsiirron peruutusviesti näppäimistölle Tiedonsiirron peruutusviestiä ei näytetä OFF 4 Puh.odotuksen(koputuksen) esto käytössä Puh.odotuksen(koputuksen) esto ei käytössä OFF 5 T-LINK käytössä T-LINK ei käytössä OFF 6 AC -vian siirtoviive tunneissa AC -vian siirtoviive minuuteissa OFF 7 "Kotisoitto" 1yritys "Kotisoitto" yritykset laskurista OFF 8 Tulevaisuuden käyttöön [383] Neljännet tiedonsiirron ohjauskoodit Valinta ON OFF OFF 1 Puh.nro 1:een raport. käyttävät alueen 1 as.tunn.jne Tapahtumat käyttävät ao alueen as.tunnusta OFF 2-8 Tulevaisuuden käyttöön [389] T-LINK modulin pollausväli 007 Sallittuarvo sek. Laajennetut raportointikoodit [601] - [604] Päällekytkentäraportointikoodit [601] Tunnus 33 Tunnus 34 Tunnus 35 Tunnus 36 Tunnus 37 Tunnus 38 Tunnus 39 Tunnus 40 Tunnus 41 Tunnus 42 Tunnus 43 Tunnus 44 Tunnus 45 Tunnus 46 Tunnus 47 Tunnus 48 [602] Tunnus 49 Tunnus 50 Tunnus 51 Tunnus 52 Tunnus 53 Tunnus 54 Tunnus 55 Tunnus 56 Tunnus 57 Tunnus 58 Tunnus 59 Tunnus 60 Tunnus 61 Tunnus 62 Tunnus 63 Tunnus 64 Sivu 26

28 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 ROBOTTIPUHELIN [603] Tunnus 65 Tunnus 66 Tunnus 67 Tunnus 68 Tunnus 69 Tunnus 70 Tunnus 71 Tunnus 72 Tunnus 73 Tunnus 74 Tunnus 75 Tunnus 76 Tunnus 77 Tunnus 78 Tunnus 79 Tunnus 80 [604] Tunnus 81 Tunnus 82 Tunnus 83 Tunnus 84 Tunnus 85 Tunnus 86 Tunnus 87 Tunnus 88 Tunnus 89 Tunnus 90 Tunnus 91 Tunnus 92 Tunnus 93 Tunnus 94 Tunnus 95 [605] - [608] Poiskytkentäraportointikoodit [605] Tunnus 33 Tunnus 34 Tunnus 35 Tunnus 36 Tunnus 37 Tunnus 38 Tunnus 39 Tunnus 40 Tunnus 41 Tunnus 42 Tunnus 43 Tunnus 44 Tunnus 45 Tunnus 46 Tunnus 47 Tunnus 48 [606] Tunnus 49 Tunnus 50 Tunnus 51 Tunnus 52 Tunnus 53 Tunnus 54 Tunnus 55 Tunnus 56 Tunnus 57 Tunnus 58 Tunnus 59 Tunnus 60 Tunnus 61 Tunnus 62 Tunnus 63 Tunnus 64 [607] Tunnus 65 Tunnus 66 Tunnus 67 Tunnus 68 Tunnus 69 Tunnus 70 Tunnus 71 Tunnus 72 Tunnus 73 Tunnus 74 Tunnus 75 Tunnus 76 Tunnus 77 Tunnus 78 Tunnus 79 Tunnus 80 [608] Tunnus 81 Tunnus 82 Tunnus 83 Tunnus 84 Tunnus 85 Tunnus 86 Tunnus 87 Tunnus 88 Tunnus 89 Tunnus 90 Tunnus 91 Tunnus 92 Tunnus 93 Tunnus 94 Tunnus 95 Sivu 27

29 PowerSarja PC1616/PC1864 OHJELMOINTITAULUKOT v1.2 KAUKOKÄYTTÖ KAUKOKÄYTÖN OHJELMOINTI [401] Kaukokäytön valinnaiset ohjauskoodit Valinta ON OFF OFF 1 DLS käytössä(ohj.hälytysten määrä/kaksoissoitto) Ei puhelinvastaajan ohitusta ON 2 Käyttäjä voi aktivoida(*6) kaukokäytön aikaikkunan Käyttäjä ei voi käynnistää OFF 3 Takaisinsoitto valittu Ei takaisinsoittoa OFF 4 Käyttäjä soittaa kaukokäyttöyhteyden (*6) Käyttäjä ei voi soittaa OFF 5 Automaattinen tapahtumamuistin lataus kun 75% täynnä Ei automaattista tapahtumauistin latausta OFF 6-8 Tulevaisuuden käyttöön [402] Kaukokäyttötietokoneen puhelinnumero (max 32 merkkiä) D HEX[B]=*, HEX[C]=#, HEX[D]=VAPAAÄÄNEN TUNNISTUS, HEX[E]=2s TAUKO Esim. HEX ohjelmointi: HEX[B]=*2* HEX[C]=*3* HEX[D]=*4* HEX[E]=*5* HEX[F]=*6* [403] Kaukokäytön käyttäjätunnus PC PC PC [404] Keskuksen takaisinsoiton tunnistekoodi PC PC PC [405] Kaksoissoiton vastausaika 060 Sallittu arvo s [406] Soiton hälytyskertojen lkm ennen vastausta 000 Sallittu arvo soittoa [499] Käynnistää paikallisen kaukokäytön (PC-LINKKI) Käynnistääksesi paikallisen kaukokäytön näppäile ohjelmointitilassa [499] [Asentajan tunnus] [499]. Sivu 28
