Poraus betoniin Ø mm

Transkriptio

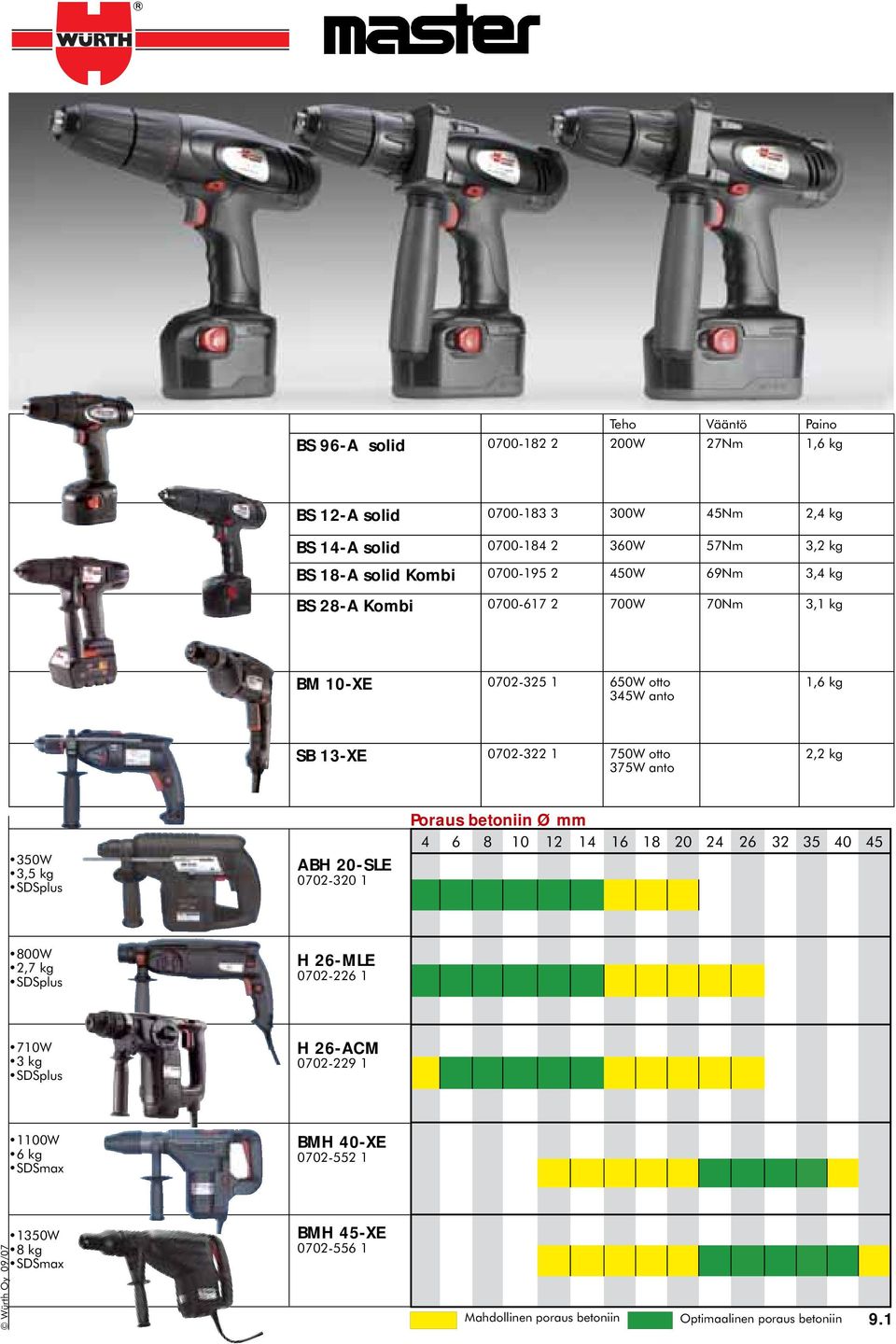

1 Teho Vääntö Paino BS 96-A solid W 27Nm 1,6 kg BS 12-A solid W 45Nm 2,4 kg BS 14-A solid W 57Nm 3,2 kg BS 18-A solid Kombi W 69Nm 3,4 kg BS 28-A Kombi W 70Nm 3,1 kg BM 10-XE W otto 345W anto 1,6 kg SB 13-XE W otto 375W anto 2,2 kg 350W 3,5 kg SDSplus ABH 20-SLE Poraus betoniin Ø mm W 2,7 kg SDSplus H 26-MLE W 3 kg SDSplus H 26-ACM W 6 kg SDSmax BMH 40-XE Würth Oy 09/ W 8 kg SDSmax BMH 45-XE Mahdollinen poraus betoniin Optimaalinen poraus betoniin 9.1

2 Tekniset tiedot Jännite 12 V Teho 300 Watt Akun kapasiteetti 2,0 Ah Kierrosluku 0-350/1.350 min 1 1./2. vaihde Vääntömomentin 1,2-4,8 Nm säätöalue Max vääntömomentti 45 Nm Max porausteho Metalli 13 mm Alumiini 16 mm Puu 38 mm Suositeltu porausteho Metalli 10 mm Alumiini 13 mm Puu 32 mm Max ruuvipaksuus 8 mm Suositeltu ruuvin 6 mm paksuus Istukan koko 1,5-13 mm Istukan kiinnitys 1/2-20 UNF Koneen paino 1,7 kg ilman akkua Akun paino 0,7 kg Tärinä alle 2,5 m/s 2 Toimitussisältö Akkupora BS 12-A solid Akku (2 kpl) SD 12V/ 2,0 Ah NiCd Laturi AL 30-SD Muovisalkku Lisävarusteena 2,5 Ah akku Tuote n:o Akkuporakone BS 12-A solid 12V Tuote n:o Tehokas, pitkäikäinen ja kompakti akkuväännin/porakone raskaaseen käyttöön. Toimitus muovisalkussa, jossa mukana 1 / 2 tunnin laturi AL 30-SD ja 2 akkua. Korkealaatuinen täysmetallinen 2-nopeuksinen vaihteisto takaa pitkän käyttöiän ja varman ja tehokkaan voimansiirron. Suuret jäähdytysaukot varmistavat moottorin pitkän iän sekä jäähdyttävät moottorin myös suurella kuormituksella. Ergonominen muotoilu ja kumitettu otepinta tekevät työskentelystä miellyttä vämpää ja vähemmän rasittavaa. Akun kiinnitys kiskoilla pitää akun varmasti paikoillaan ja takaa virran siirtymisen vaativissa tilanteissa. Lukittava pikaistukka kovametallisilla leuoilla on pitkäikäinen ja varmistaa voimansiirron myös suurella kuormituksella. 20-asentoinen momenttisäätö ja porausasento mahdollistavat oikean asetuksen kullekin ruuvaukselle ja poraukselle. Hyvä moottorin jäähdytys 9.2 Käteen sopiva ergonominen muotoilu

3 Akkuporakone BS 14-A solid Tuote n:o Erittäin vahva ja kestävä 14,4 V akkuporakone vaativaan käyttöön. Tekniset tiedot Jännite 14,4 V Teho 360 Watt Akun kapasiteetti 2,0 Ah Kierrosluku 0-400/1.600 min 1 1./2. vaihde Vääntömomentin 1,3-4,8 Nm säätöalue Max vääntömomentti 58 Nm Max porausteho Metalli 13 mm Alumiini 16 mm Puu 38 mm Suositeltu porausteho Metalli 10 mm Alumiini 12 mm Puu 32 mm Max ruuvipaksuus 8 mm Istukan koko 1,5-13 mm Istukan kiinnitys 1/2-20 UNF Koneen paino 2,3 kg ilman akkua Akun paino 0,9 kg Tärinä alle 2,5 m/s 2 Lisävarusteena 2,5 Ah akku Tuote n:o Toimitussisältö Akkupora BS 14-A solid Akku (2 kpl) SD 14,4V/ 2,0 Ah NiCd Laturi AL 30-SD Ruuvauskärkikotelo Kärjenpidin Kärjet 2 x AW20 2 x AW30 2 x Pz2 1 x Pz3 1 x Ph2 Muovisalkku Teho 360 W, maksimi vääntömomentti 57 Nm Täysmetallinen, 2-nopeuksinen vaihteisto Suuret jäähdytysaukot varmistavat moottorin jäähdytyksen myös kovassa kuormituksessa. Kumitettu otepinta ja lisäkahva varmistavat koneen hallittavuuden myös suurilla vääntömomenteilla. Akun kiinnitys kiskoilla pitää akun tukevasti paikoillaan. Lukittava pikaistukka kovametallisilla leuoilla on pitkäikäinen ja varmistaa voimansiirron kovassa kuormituksessa. 20-asentoinen momenttisäätö ja porausasento mahdollistavat oikean asetuksen kullekin ruuvaukselle ja poraukselle. 1/2-tunnin laturi AL 30-SD Toimitus muovisalkussa, jossa mukana laturi, 2x2,0Ah akkua ja kärkisarja. Würth Oy 09/07 Hyvä moottorin jäähdytys Käteen sopiva ergonominen muotoilu 9.3

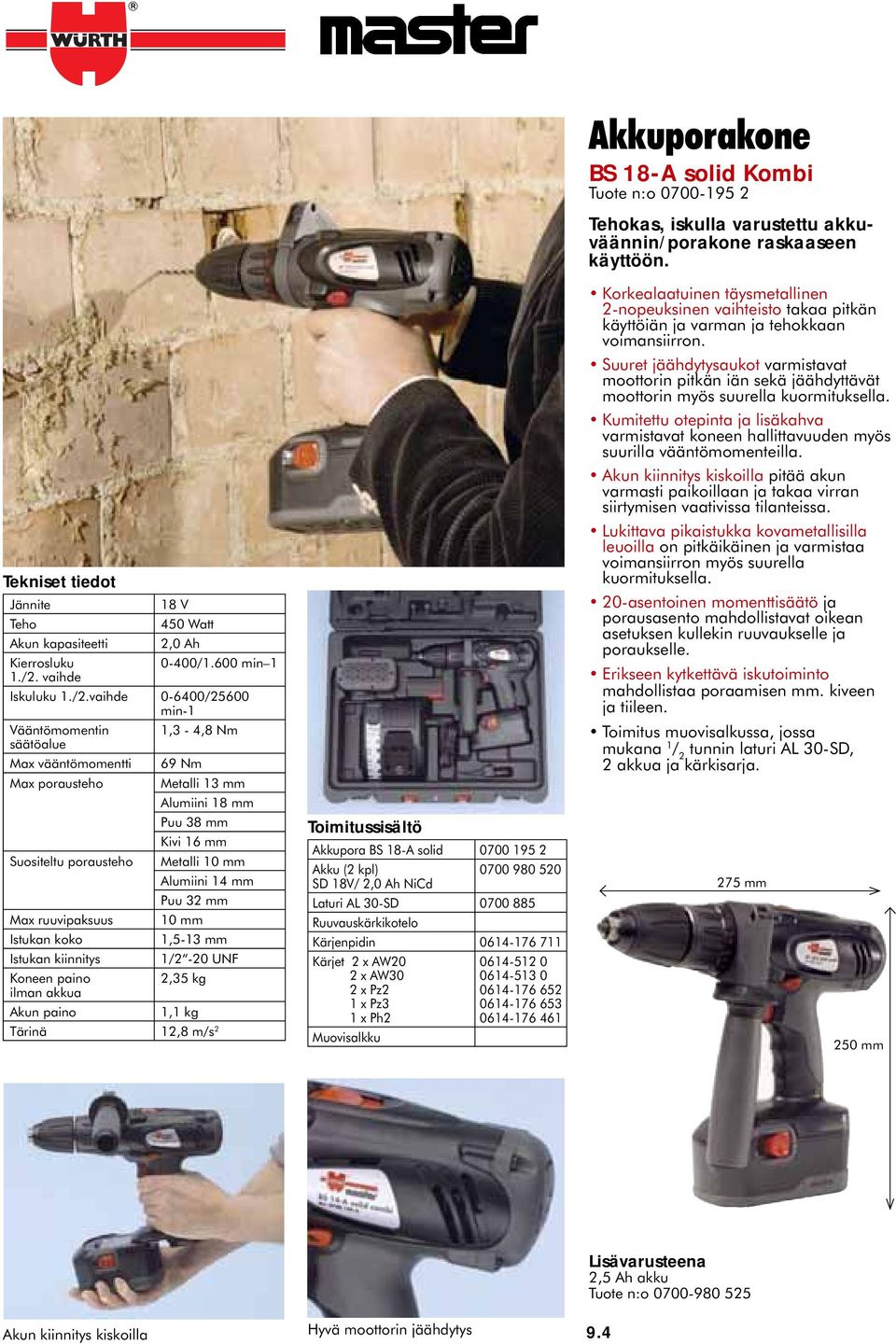

4 Tekniset tiedot Jännite 18 V Teho 450 Watt Akun kapasiteetti 2,0 Ah Kierrosluku 0-400/1.600 min 1 1./2. vaihde Iskuluku 1./2.vaihde /25600 min-1 Vääntömomentin 1,3-4,8 Nm säätöalue Max vääntömomentti 69 Nm Max porausteho Metalli 13 mm Alumiini 18 mm Puu 38 mm Kivi 16 mm Suositeltu porausteho Metalli 10 mm Alumiini 14 mm Puu 32 mm Max ruuvipaksuus 10 mm Istukan koko 1,5-13 mm Istukan kiinnitys 1/2-20 UNF Koneen paino 2,35 kg ilman akkua Akun paino 1,1 kg Tärinä 12,8 m/s 2 Toimitussisältö Akkupora BS 18-A solid Akku (2 kpl) SD 18V/ 2,0 Ah NiCd Laturi AL 30-SD Ruuvauskärkikotelo Kärjenpidin Kärjet 2 x AW20 2 x AW30 2 x Pz2 1 x Pz3 1 x Ph2 Muovisalkku Akkuporakone BS 18-A solid Kombi Tuote n:o Tehokas, iskulla varustettu akkuväännin/porakone raskaaseen käyttöön. Korkealaatuinen täysmetallinen 2-nopeuksinen vaihteisto takaa pitkän käyttöiän ja varman ja tehokkaan voimansiirron. Suuret jäähdytysaukot varmistavat moottorin pitkän iän sekä jäähdyttävät moottorin myös suurella kuormituksella. Kumitettu otepinta ja lisäkahva varmistavat koneen hallittavuuden myös suurilla vääntömomenteilla. Akun kiinnitys kiskoilla pitää akun varmasti paikoillaan ja takaa virran siirtymisen vaativissa tilanteissa. Lukittava pikaistukka kovametallisilla leuoilla on pitkäikäinen ja varmistaa voimansiirron myös suurella kuormituksella. 20-asentoinen momenttisäätö ja porausasento mahdollistavat oikean asetuksen kullekin ruuvaukselle ja poraukselle. Erikseen kytkettävä iskutoiminto mahdollistaa poraamisen mm. kiveen ja tiileen. Toimitus muovisalkussa, jossa mukana 1 / 2 tunnin laturi AL 30-SD, 2 akkua ja kärkisarja. 275 mm 250 mm Akun kiinnitys kiskoilla Hyvä moottorin jäähdytys Lisävarusteena 2,5 Ah akku Tuote n:o

5 Tekniset tiedot Jännite 28V Teho 700W Akun kapasiteetti 3,0 Ah Kierrosluku 1./2. vaihde 0-480/1.600 min-1 Vääntömomentin 1-10 Nm säätöalue Max vääntömomentti 70 Nm Max porausteho metalli 16 mm alumiini 20 mm puu 50 mm Kivi 20 mm Max ruuvinpaksuus 10 mm Istukan koko 1,5 13 mm Istukan kiinnitys 1/2-20 UNF Koneen paino ilman 2,1 kg akkua Akun paino 1,0 kg Tärinä 6,0 m/s 2 Toimitussisältö Akkupora BS 28-A Combi Akku (2kpl) LI 28V/3,0 Ah Laturi AL 60-LI Ruuvauskärkikotelo Kärjenpidin Kärjet 2xAW xAW xAW xPZ xPZ xPH Lisäkahva Muovisalkku Akkuporakone BS 28-A Kombi Tuote n:o Erittäin voimakas, 28V litium-ion akuilla varustettu, iskuporakone. Erikseen kytkettävä iskumekanismi mahdollistaa poraamisen kiveen, betoniin ja tiileen. Litium-ion akkuteknologian edut - keveys, lähes puolet kevyempi kuin vastaava NiCd akku - ei itsepurkautumista - ei muisti-ilmiötä - erinomainen suorituskyky Korkealaatuinen täysmetallinen planeettavaihteisto, jossa 2 nopeusaluetta takaa pitkän käyttöiän ja varman ja tehokkaan voimansiirron Suuret jäähdytysaukot varmistavat optimaalisen jäähdytyksen myös suurella kuormituksella Suuri 3,0 Ah akkukapasiteetti antaa laitteelle pitkän toiminta-ajan yhdellä latauksella. Akussa on myös jäljellä olevan latausmäärän näyttö Akun liukukiinnitys mahdollistaa kiinnityksen joko edestä tai takaa 20 asentoinen momenttisäätö, porausja iskuporausasento mahdollistavat oikean säädön kaikkeen ruuvaamiseen ja poraamiseen Lukittava pikaistukka kovametallisilla leuoilla varmistaa voimansiirron myös suurilla momenteilla 28V 3,0 Ah akulla yhdellä latauksella jopa 2 kertaa pidempi toiminta-aika, kuin 18V 2,0 Ah akulla! Würth Oy 09/07 9.5

6 BS 28-A Kombi Poraistukka kovametallileuoilla Erikseen kytkettävä iskutoiminto mahdollistaa poraamisen kiveen ja betoniin. Kaksi vaihdetta: 1. vaihde ruuvaamiseen 2. vaihde poraamiseen Suuret jäähdytysaukot laitteen yläosassa varmistavat optimaalisen jäähdytyksen. Akku voidaan kiinnittää joko edestä tai takaa, tällä saadaan muutettua koneen painopistettä. Suuri lisäkahva helpottaa koneen hallittavuutta suurilla vääntömomenteilla. 9.6

7 Tekniset tiedot Jännite 9,6V Akun kapasiteetti 1,3Ah Kierrosluku 1./2.vaihde 0-300/1000 1/min Vääntömomentin 0,5-6Nm säätöalue Max. vääntömomentti 27Nm Max. porausteho Metalli 10mm Alumiini 10mm Puu 20mm Suositeltu porausteho Metalli 6,5mm Alumiini 8,0mm Puu 16mm Max. ruuvinpaksuus 6mm Suositeltu ruuvinpaksuus 5mm Istukan koko 1-10mm Istukan kiinnitys 3/8-24UNF Koneen paino 1,2kg ilman akkua Akun paino 0,4kg Tärinä alle 2,5m/s² Toimitussisältö Akkupora BS96-A solid X Akku (2 kpl) SD 1,3Ah NiCd Laturi AL 60-SD Muovisalkku Akkuporakone BS 96-A solid Tuote n:o Tehokas ja erittäin kompakti 9,6V akkupora kevyeen ja keskiraskaaseen poraamiseen ja ruuvaamiseen. 23-asentoinen momentinsäädin ja porausasento mahdollistavat oikean asetuksen jokaiselle ruuvaukselle ja poraukselle 2-nopeuksinen täysmetallinen planeettavaihteisto takaa pitkän kestoiän ja optimaalisen voimansiirron Ergonominen muotoilu ja soft-materiaali kahvassa tekevät työskentelystä rasittamatonta Akun kiinnitys kiskoilla varmistaa akun paikoillaan pysymisen myös kovassa käytössä ja takaa optimaalisen virran syötön 10mm pikaistukka karalukolla tekee työkalunvaihdosta helppoa ja nopeaa Würth Oy 09/07 Karalukko ja pikaistukka mahdollistavat työkalun vaihdon yhdellä kädellä. Helppo akun irrotus ja kiinnitys. 9.7

8 Akkuruuvinväännin S-10A Power Tuote n:o Pienikokoinen ja tehokas 10.8 voltin lithiumion akkuruuvinväännin. Optimaalinen aina 6 mm ruuvaukseen saakka. Led-valo 10+1 asentoinen momentin säätö Karalukko Elektroninen kytkin Elektroninen suojaus estää akun ja koneen ylikuumenemisen Tekniset tiedot Jännite 10,8 V Kierrosluku min -1 Akun kapasiteetti 1,3 Ah Suurin vääntömomentti 7 Nm säädettävällä alueella Suurin vääntömomentti 18 Nm max-asennossa Momentinsäätö 10+1 Istukka 1/4 Paino 0,8 kg Tärinä alle 2,5 m/s 2 Akkuruuvinväännin S-10A Power 30 min laturi AL 30-LI Akkua (2kpl) LI 10,8V/1,3 Ah Lithium-lon akkuteknologian edut: Ei muisti-ilmiötä - akkua ei tarvitse käyttää tyhjäksi - akkua ei tarvitse ladata kerralla täyteen Erittäin kevyt - lähes puolet kevyempi kuin vastaavan kapasiteetin NiCD akku Olematon itsepurkautuminen - akku on heti käyttövalmis pidemmänkin varastointiajan jälkeen 10+1 asentoinen momentin säätö Karalukko Moottorijarru Erittäin nopea laturi - 70% lataus 15 minuutissa - 100% lataus 30 minuutissa Mekaaninen kärjen lukitus 166 mm LED-valo Elektroninen kytkin Kierrosluku 500 rpm Elektroninen kennon suojaus 49 mm 167 mm 9.8 Akkukapasitetti 1,3Ah

9 Tekniset tiedot Poran Ø SDS-plus-poranterillä Betoniin 4 20 mm teräkseen max 10 mm puuhun max 20 mm Suositeltava porausalue 4 14 mm Ottoteho/Antoteho 350 W/270 W Nimelliskierrosluku /min Iskuluku nimelliskierrosluvulla /min Yksittäisiskuvoima 1,3 J Akun jännite/kapasiteetti 24 V/1,7 Ah Koneen paino akkuineen 3,5 kg Tärinä 11,0 m/s 2 Porauskyky yhdellä latauksella keskiluokan betoniin Reikä 1,7 Ah akku ,0 Ah akku Ø mm Syvyys mm Kpl reikiä Kpl reikiä Toimitussisältö Akkuporavasara ABH SLE Akku 1,7 Ah latauslaite Akkuporavasara ABH20-SLE Tuote n:o V akkuporavasara iskuporaukseen, poraukseen ja ruuvinvääntöön. Ainutlaatuinen akun lataustilan näyttö ja 15 minuutin laturi. Kompakti, ergonominen muotoilu. Liipaisimen yläpuolella oleva suunnanvaihtokytkin ruuvinvääntöön. Kytkimen käyttö helppoa yhdellä kädellä myös käsine kädessä. Elektroninen nopeudensäätö varovaiseen ja tarkkaan aloitukseen. Elektroninen moottorin jarrutus estää jälkipyörimisen lisäten turvallisuutta ja tarkkuutta ruuvinväännössä. Tehokas jäähdytys pidentää käyttöikää. Akun iso kapasiteetti ja optimaalinen iskukoneisto pidentävät toiminta-aikaa. Ympäri kääntyvä kahva ja säädettävä syvyysvaste. 43 mm kaula lisävarusteiden kiinnittämiseen. SDSplus-kiinnitys sisäänrakennetulla pölysuojalla. Kuituvahvisteinen polyamidikuori kestää rankkaa käyttöä. Pienivärinäinen iskumekanismi, jossa 16 Nm turvakytkin. Kantolaukussa tilaa koneelle, tarvikkeille ja toiselle akulle. Oikea- ja vasenkätiseen käyttöön. Koneen mukana 1,7 Ah akku. Lisävarusteena saatavissa tehokas vara-akku 3,0 Ah ( ) Würth Oy 09/07 Latauslaite AL 15-EMC Tuote n:o ,7 Ah akulla 15 min latausaika. Vanhaan poravasaraan ABH-14 Akku 24V/1,4 Ah Koneessa on ainutlaatuinen 24 V:n akun lataustilan näyttö. 9.11

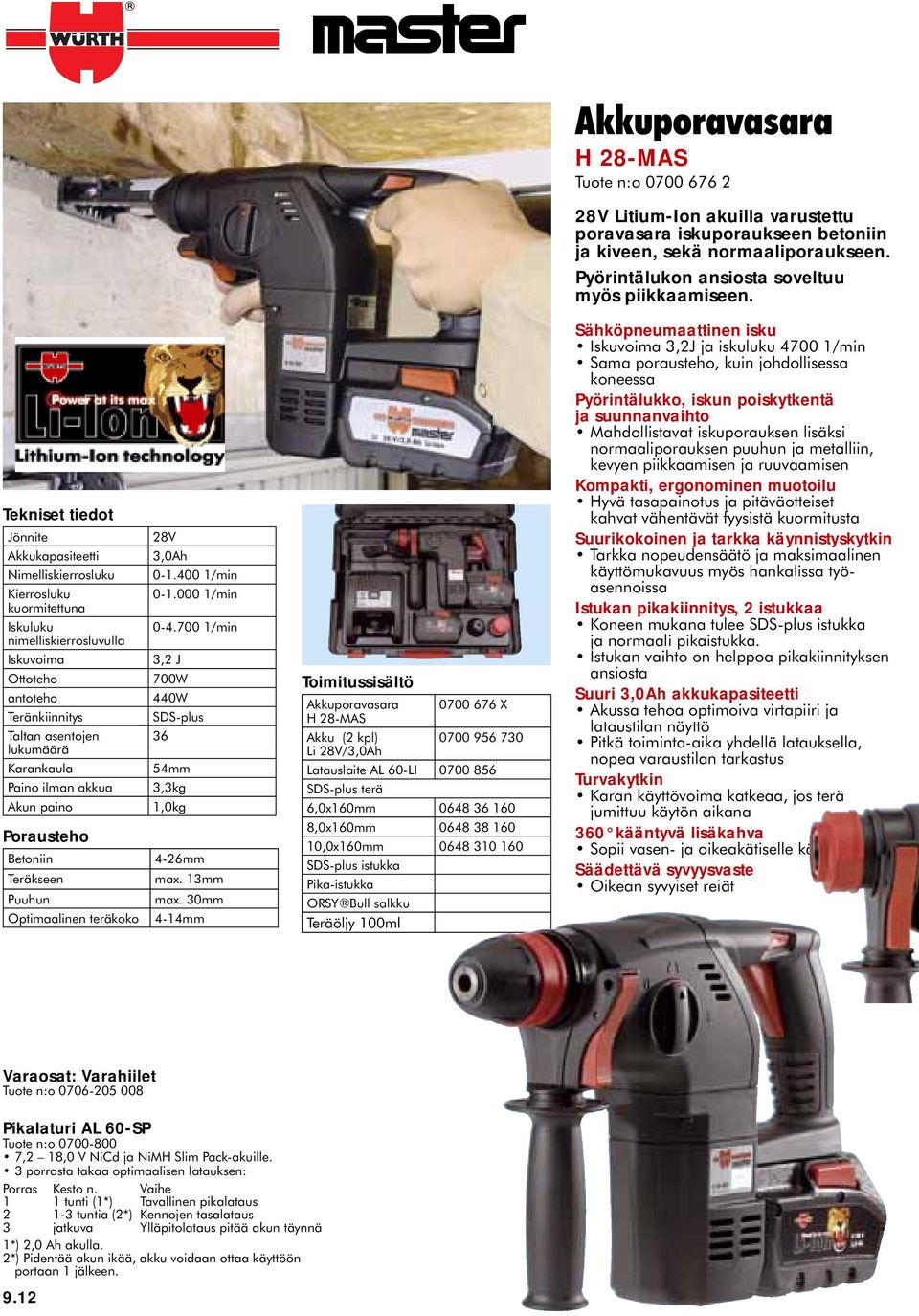

10 Akkuporavasara H 28-MAS Tuote n:o V Litium-Ion akuilla varustettu poravasara iskuporaukseen betoniin ja kiveen, sekä normaaliporaukseen. Pyörintälukon ansiosta soveltuu myös piikkaamiseen. Tekniset tiedot Jönnite Akkukapasiteetti Nimelliskierrosluku Kierrosluku kuormitettuna Iskuluku nimelliskierrosluvulla Iskuvoima Ottoteho antoteho Teränkiinnitys Taltan asentojen lukumäärä Karankaula Paino ilman akkua Akun paino Porausteho Betoniin Teräkseen Puuhun Optimaalinen teräkoko 28V 3,0Ah /min /min /min 3,2 J 700W 440W SDS-plus 36 54mm 3,3kg 1,0kg 4-26mm max. 13mm max. 30mm 4-14mm Toimitussisältö Akkuporavasara X H 28-MAS Akku (2 kpl) Li 28V/3,0Ah Latauslaite AL 60-LI SDS-plus terä 6,0x160mm ,0x160mm ,0x160mm SDS-plus istukka Pika-istukka ORSY Bull salkku Teräöljy 100ml Sähköpneumaattinen isku Iskuvoima 3,2J ja iskuluku /min Sama porausteho, kuin johdollisessa koneessa Pyörintälukko, iskun poiskytkentä ja suunnanvaihto Mahdollistavat iskuporauksen lisäksi normaaliporauksen puuhun ja metalliin, kevyen piikkaamisen ja ruuvaamisen Kompakti, ergonominen muotoilu Hyvä tasapainotus ja pitäväotteiset kahvat vähentävät fyysistä kuormitusta Suurikokoinen ja tarkka käynnistyskytkin Tarkka nopeudensäätö ja maksimaalinen käyttömukavuus myös hankalissa työasennoissa Istukan pikakiinnitys, 2 istukkaa Koneen mukana tulee SDS-plus istukka ja normaali pikaistukka. Istukan vaihto on helppoa pikakiinnityksen ansiosta Suuri 3,0Ah akkukapasiteetti Akussa tehoa optimoiva virtapiiri ja lataustilan näyttö Pitkä toiminta-aika yhdellä latauksella, nopea varaustilan tarkastus Turvakytkin Karan käyttövoima katkeaa, jos terä jumittuu käytön aikana 360 kääntyvä lisäkahva Sopii vasen- ja oikeakätiselle käyttäjälle Säädettävä syvyysvaste Oikean syvyiset reiät Varaosat: Varahiilet Tuote n:o Pikalaturi AL 60-SP Tuote n:o ,2 18,0 V NiCd ja NiMH Slim Pack-akuille. 3 porrasta takaa optimaalisen latauksen: Porras Kesto n. Vaihe 1 1 tunti (1*) Tavallinen pikalataus tuntia (2*) Kennojen tasalataus 3 jatkuva Ylläpitolataus pitää akun täynnä 1*) 2,0 Ah akulla. 2*) Pidentää akun ikää, akku voidaan ottaa käyttöön portaan 1 jälkeen. 9.12

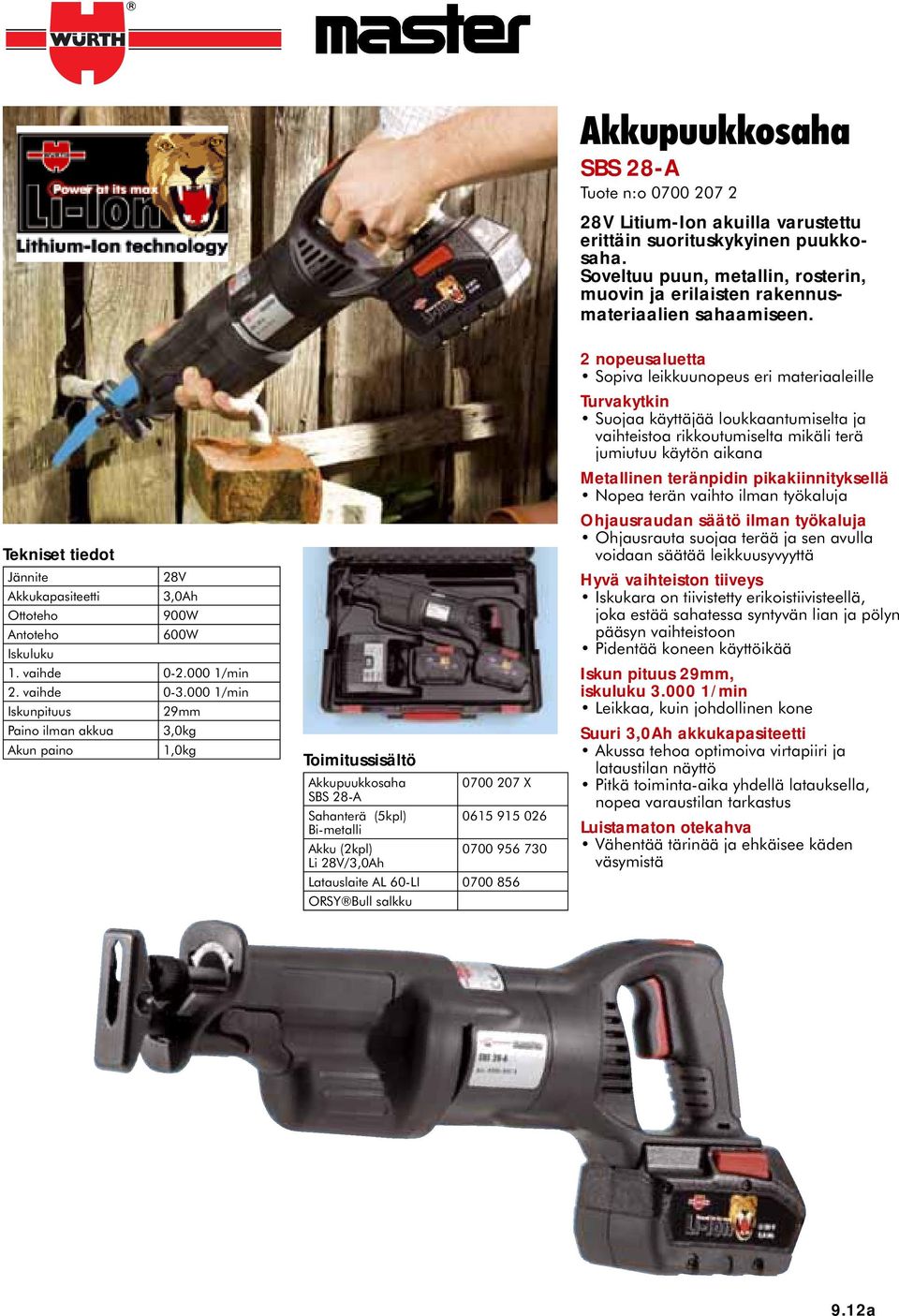

11 Akkupuukkosaha SBS 28-A Tuote n:o V Litium-Ion akuilla varustettu erittäin suorituskykyinen puukkosaha. Soveltuu puun, metallin, rosterin, muovin ja erilaisten rakennusmateriaalien sahaamiseen. Tekniset tiedot Jännite 28V Akkukapasiteetti 3,0Ah Ottoteho 900W Antoteho 600W Iskuluku 1. vaihde /min 2. vaihde /min Iskunpituus 29mm Paino ilman akkua 3,0kg Akun paino 1,0kg Toimitussisältö Akkupuukkosaha X SBS 28-A Sahanterä (5kpl) Bi-metalli Akku (2kpl) Li 28V/3,0Ah Latauslaite AL 60-LI ORSY Bull salkku 2 nopeusaluetta Sopiva leikkuunopeus eri materiaaleille Turvakytkin Suojaa käyttäjää loukkaantumiselta ja vaihteistoa rikkoutumiselta mikäli terä jumiutuu käytön aikana Metallinen teränpidin pikakiinnityksellä Nopea terän vaihto ilman työkaluja Ohjausraudan säätö ilman työkaluja Ohjausrauta suojaa terää ja sen avulla voidaan säätää leikkuusyvyyttä Hyvä vaihteiston tiiveys Iskukara on tiivistetty erikoistiivisteellä, joka estää sahatessa syntyvän lian ja pölyn pääsyn vaihteistoon Pidentää koneen käyttöikää Iskun pituus 29mm, iskuluku /min Leikkaa, kuin johdollinen kone Suuri 3,0Ah akkukapasiteetti Akussa tehoa optimoiva virtapiiri ja lataustilan näyttö Pitkä toiminta-aika yhdellä latauksella, nopea varaustilan tarkastus Luistamaton otekahva Vähentää tärinää ja ehkäisee käden väsymistä 9.12a

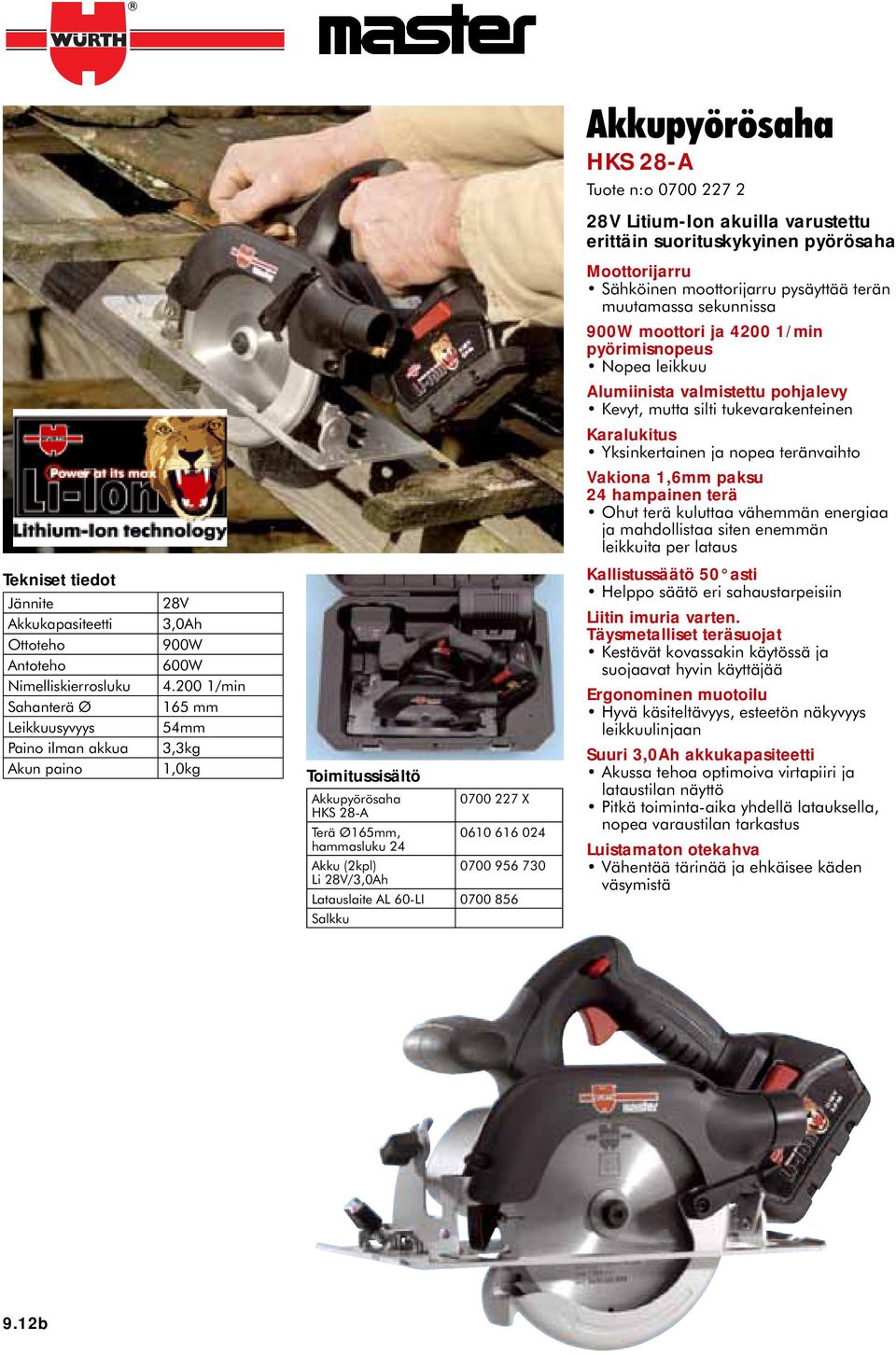

12 Akkupyörösaha HKS 28-A Tuote n:o V Litium-Ion akuilla varustettu erittäin suorituskykyinen pyörösaha Moottorijarru Sähköinen moottorijarru pysäyttää terän muutamassa sekunnissa 900W moottori ja /min pyörimisnopeus Nopea leikkuu Alumiinista valmistettu pohjalevy Kevyt, mutta silti tukevarakenteinen Karalukitus Yksinkertainen ja nopea teränvaihto Vakiona 1,6mm paksu 24 hampainen terä Ohut terä kuluttaa vähemmän energiaa ja mahdollistaa siten enemmän leikkuita per lataus Tekniset tiedot Jännite Akkukapasiteetti Ottoteho Antoteho Nimelliskierrosluku Sahanterä Ø Leikkuusyvyys Paino ilman akkua Akun paino 28V 3,0Ah 900W 600W /min 165 mm 54mm 3,3kg 1,0kg Toimitussisältö Akkupyörösaha X HKS 28-A Terä Ø165mm, hammasluku 24 Akku (2kpl) Li 28V/3,0Ah Latauslaite AL 60-LI Salkku Kallistussäätö 50 asti Helppo säätö eri sahaustarpeisiin Liitin imuria varten. Täysmetalliset teräsuojat Kestävät kovassakin käytössä ja suojaavat hyvin käyttäjää Ergonominen muotoilu Hyvä käsiteltävyys, esteetön näkyvyys leikkuulinjaan Suuri 3,0Ah akkukapasiteetti Akussa tehoa optimoiva virtapiiri ja lataustilan näyttö Pitkä toiminta-aika yhdellä latauksella, nopea varaustilan tarkastus Luistamaton otekahva Vähentää tärinää ja ehkäisee käden väsymistä 9.12b

13 Akkuvetoniittipihti ANG 12 Tuote n:o Ø 2,4-5,0 mm vetoniiteille. Täydellinen sarja kantolaukussa. Ergonominen muotoilu ja tasapainoisesti sijoitettu painopiste keventävät työskentelyä. Nopea paluu alkuasentoon säästää energiaa ja nopeuttaa työskentelyä. Varustettu karankerääjällä. Voidaan ripustaa keventimeen. Varaleuat 3-osainen Tuote n:o Tekniset tiedot Akku Ni-Cd 12 V Paino 2,2 kg Latausaika n. 1 tunti/20 C Latausjännite 12 V Iskunpituus 20 mm Vetovoima 8500 N Tärinä alle 2,5 m/s 2 Toimitussisältö Akkuvetoniittipihti ANG Akku G 12; 12 V; 1,4 Ah Laturi LG Suutin 3,0/3,2 Alu, Cu, teräs, RST/ ,0 Alu, Cu 4,0 teräs ,0 RST/ ,8/5,0 Alu, Cu Nokkakappale mitat mm: Teho täydellä akulla Vetoniitin koko Ø mm Materiaali kpl/akunlataus Suutin Tuote n:o 2,4 Alu ,0 ja 3,2 Alu ,0 ja 3,2 teräs ,0 ja 3,2 RST ,0 Alu ,0 teräs ,0 RST ,8 ja 5,0 Alu Würth Oy 09/

14 Akkuiskuväännin ASS 1/2 Tuote n:o Voimakas akkukäyttöinen, 19,2 V iskuväännin ammattikäyttöön. Soveltuu hyvin sekä auto- ja konekorjaamoille, että teollisuuteen ja rakennuksille. Suuri iskuvoima yhdistettynä laitteen keveyteen tekee siitä optimaalisen liikkuvaan työhön Elastinen kahva ja ergonominen muotoilu tekee käytöstä miellyttävää Täysmetallinen iskukoneisto ja voimansiirto yhdessä tehokkaasti tuuletetun moottorin kanssa tekee laitteesta varmatoimisen ja pitkäikäisen. Tekniset tiedot Jännite 19,2 V Akun kapasiteetti 2,0 Ah NiCd Kierrosluku 2000 rpm Maksimi vääntömomentti 325 Nm Iskuluku 2600 rpm Kara 1/2 Paino 3,0 kg Latausaika 1 h Tärinä 6,6 m/s 2 Käyttökohteita mm: - kuormalavahyllyjen kasaaminen - putkitusten ruuvaaminen - ankkureiden ja betoniruuvien kiinnitys - ruosteisten pulttien aukaisu - perävaunujen ja -kärryjen valmistus ja huolto Toimitussisältö Akkuiskuväännin ASS1/ Akku (2kpl) ,2V 2,0Ah Laturi Akun kiinnitys kiskoilla Käteen hyvin istuva muotoilu 9.14

15 Akkuiskuväännin Techway IWC-1924V Tuote n:o Tehokas akkukäyttöinen 19,2 V iskuväännin ammattikäyttöön. Soveltuu hyvin sekä auto- ja konekorjaamoille, että teollisuuteen ja rakennuksille. Tehokkaasti tuuletettu moottori Elastinen kahva ja käyttökatkaisin Erittäin vahva iskukoneisto Täysmetallinen voimansiirto Tekniset tiedot Jännite 19,2V, DC Akun kapasiteetti 2,0 Ah NiCd Kierrosluku 2500 rpm Max vääntömomentti 147 Nm Iskuluku 3300 rpm Paino 2,25 kg Kara 1/2 Latausaika 1 h Tärinä 6,6 m/s 2 Toimitussisältö Akkuiskuväännin IWC-1924V Akku (2kpl) ,2V / 2,0Ah Laturi Würth Oy 09/

16 Nauharuuvain Prebena 9M-MGS45 Tuote n:o Kovaan ammattikäyttöön suunniteltu Prebena-nauharuuvain ruuvaamalla suoritettaviin asennustöihin, levytyksiin, pakkaamiseen jne. Sähkökäyttöinen! Kevyt, vain 1,7 kg 480 W/ 4800 kierrosta/min mm pitkille ruuveille Hyvä tasapaino, kapea runko kevyt käsitellä, mahtuu lähelle nurkkia Ruuvaussyvyyden pikasäätö Ruuvinauhan palautuskytkin, jonka avulla ruuvinauhaa voidaan siirtää myös takaisin päin Ruuvauskärki PH2 ( ) Palautuskytkin Ruuvaussyvvyden säätö Nauhapujotus Nauhoitetut kipsilevyruuvit Nimike Kierre Mitta Pinnoite Tuote n:o Ek-kipsilevyruuvi kaksoiskierre (Hi-Lo) 3,9x32 Dacromet Ek-kipsilevyruuvi kaksoiskierre (Hi-Lo) 3,9x41 Dacromet Kipsilevyruuvi tiuhakierre 3,9x25 Fosfatoitu Kipsilevyruuvi tiuhakierre 3,9x35 Fosfatoitu Kipsilevyruuvi tiuhakierre 3,9x45 Fosfatoitu Kipsilevyruuvi harvakierre 3,9x35 Fosfatoitu Valitse kärkikappaleeseen oikea syvyys ruuvin pituuden mukaan. Kaksoiskierre (Hi-Lo) käy ruuvauksiin sekä puu- että peltirangassa Jatkovarsi Lattia- ja kattolevytystöiden helpottamiseksi. Toimitusmyynti Kokonaispituus (kone+ varsi): 1120 mm Toimitusaika noin 4 viikkoa 9.20

17 36 asentoinen taltan säätö Taltta saadaan aina säädettyä oikeaan asentoon työskentely kohteeseen nähden. Suunnanvaihto Poravasara H 26-MLE Tuote n:o Kevyt ja erittäin tehokas poravasara poraamiseen, iskuporaukseen ja kevyeen piikkaukseen. Turvakytkin 28Nm Terän jumittuessa turvakytkin katkaisee karan käyttövoiman Portaaton kierrosluvun säätö Kontrolloitu käynnistys, kytkin mahdollista lukita jatkuvaan käyttöön Markkinoiden nopeimpia pora/ vasaroista painoluokassa 2 kg Optimaalinen teräkoko betoniin 4-14mm max. teräkoko 26 mm Automaattisesti irtikytkeytyvät hiilet Tällä vältetään kuluneista hiilistä johtuva moottorivaurio Kevyt, kompakti ja ergonominen muotoilu Kone istuu hyvin kädessä. Softgrip materiaali kahvassa ja lisäkahvassa antaa pitävän otteen ja vaimentaa tärinää Iskun poiskytkentä, piikkaustoiminto ja suunnanvaihto Mahdollistavat puun ja metallin poraamisen, sekä ruuvaamisen (pikaistukan avulla, lisävaruste), sekä kevyen piikkaamisen Johdossa pallonivel Pienentää huomattavasti johdon murtumisen riskiä Mukana tulee 3 SDS plus terää mm Lisävarusteena adapteri poraistukka Tekniset tiedot Jännite Ottoteho Kierrosluku Iskuluku Iskuenergia Karan kaula Turvakytkin Johdon pituus Paino Tärinä 230V / 50 Hz 800 W rpm rpm 0-3,0J 50mm 28Nm 4m 2,7kg 13m/s² Porausteho -Teräkseen 13 mm -Puuhun 30 mm -Betoniin 26 mm Kruunupora tiiliseinään 68 mm Optimaalinen teräkoko 4-14 mm Taltan asentojen määrä 36 Würth Oy 09/

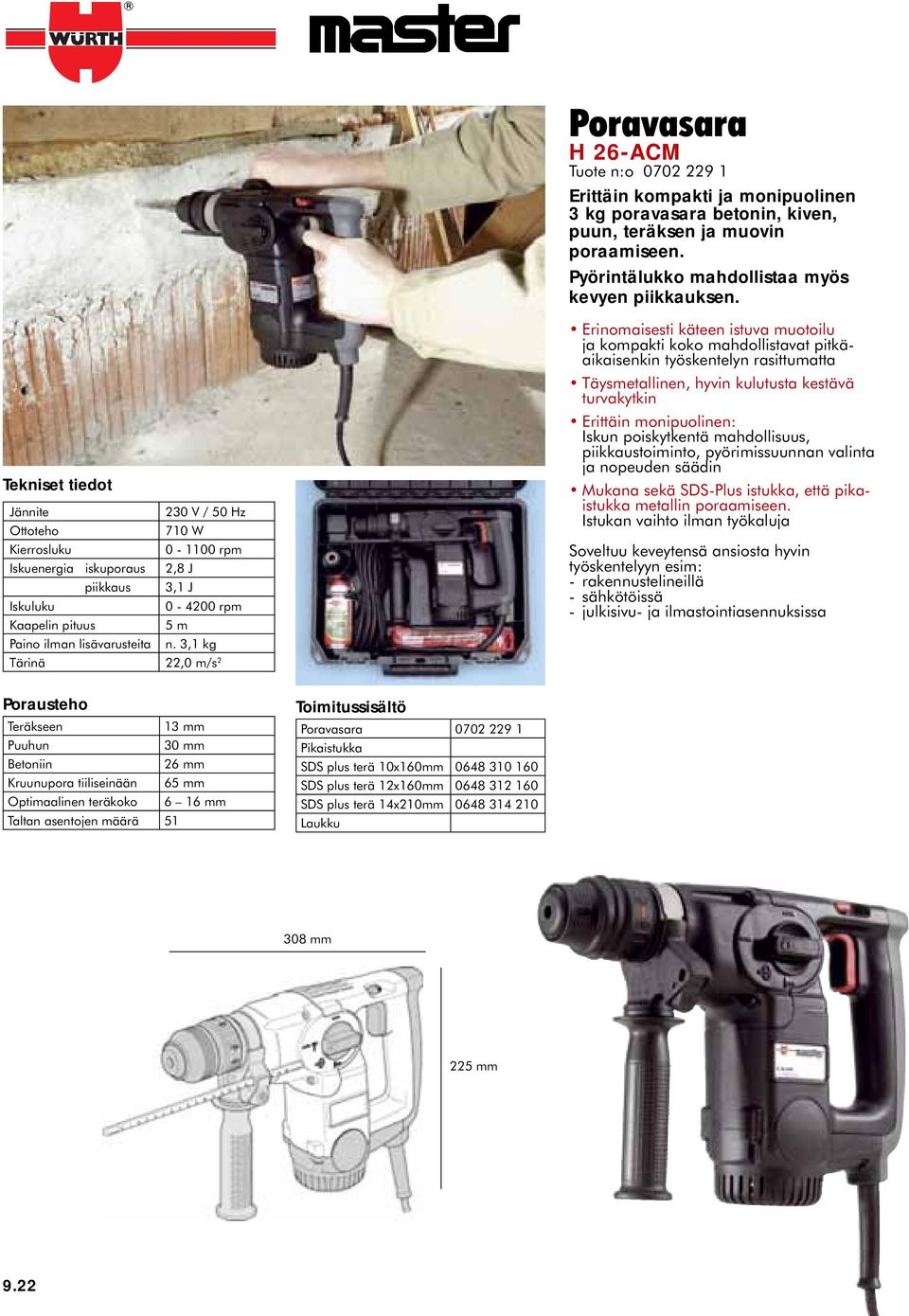

18 Poravasara H 26-ACM Tuote n:o Erittäin kompakti ja monipuolinen 3 kg poravasara betonin, kiven, puun, teräksen ja muovin poraamiseen. Pyörintälukko mahdollistaa myös kevyen piikkauksen. Tekniset tiedot Jännite 230 V / 50 Hz Ottoteho 710 W Kierrosluku rpm Iskuenergia iskuporaus 2,8 J piikkaus 3,1 J Iskuluku rpm Kaapelin pituus 5 m Paino ilman lisävarusteita n. 3,1 kg Tärinä 22,0 m/s 2 Erinomaisesti käteen istuva muotoilu ja kompakti koko mahdollistavat pitkäaikaisenkin työskentelyn rasittumatta Täysmetallinen, hyvin kulutusta kestävä turvakytkin Erittäin monipuolinen: Iskun poiskytkentä mahdollisuus, piikkaustoiminto, pyörimissuunnan valinta ja nopeuden säädin Mukana sekä SDS-Plus istukka, että pikaistukka metallin poraamiseen. Istukan vaihto ilman työkaluja Soveltuu keveytensä ansiosta hyvin työskentelyyn esim: - rakennustelineillä - sähkötöissä - julkisivu- ja ilmastointiasennuksissa Porausteho Teräkseen 13 mm Puuhun 30 mm Betoniin 26 mm Kruunupora tiiliseinään 65 mm Optimaalinen teräkoko 6 16 mm Taltan asentojen määrä 51 Toimitussisältö Poravasara Pikaistukka SDS plus terä 10x160mm SDS plus terä 12x160mm SDS plus terä 14x210mm Laukku 308 mm 225 mm 9.22

19 Pölynpoistolaitteisto poravasaraan H 26-ACM Tuote n:o Tehokas pölynpoistolaitteisto, joka mahdollistaa pölyttömän ja siten terveellisen työskentelyn. Varustettu omalla moottorilla, joten ei syö poravasaran tehoa. Hyvä imuteho takaa pölyttömän ja terveellisen työskentelyn erityisesti sisätiloissa. Helpottaa työtä, kun ei tarvitse kuljettaa pölynimuria mukana. Tekniset tiedot Jännite Max. poraussyvyys 230 V / 50 Hz 102 mm Pölynpoistolaitteisto toimitetaan muovisalkussa 400 mm Max. teräkoko 16 mm Imuteho 500 l / min Paino 1,5 kg 290 mm Toimitetaan kahdella istukalla. Istukan vaihto ilman työkaluja. Lisäkahva ja syvyydensäätö Vaihtokytkimestä vaihtaen joko normaali poraus, iskuporaus, talttaus tai taltanasento Suunnanvaihtokytkin Ergonominen muotoilu, pehmeä, pitäväotteinen kahva SDS pikaistukka Kytkin Pikaistukka Pystyyn sijoitettu moottori antaa poravasaralle täydellisen tasapainon 5 metrinen kumikaapeli Kahden vasteen avulla voidaan asettaa poran pituus ja poraussyvyys Würth Oy 09/07 Irroitettava erittäin tehokas pölysuodatin Pölynposto omalla moottorilla: -Ei heikennä poraustehoa -Maksimaalinen imuteho 9.23

20 Tekniset tiedot Jännite 230V/50Hz Ottoteho 1350 W Antoteho 730 W Kierrosluku min -1 Iskukoko min -1 Iskuenergia 4-13/15 J Irrotusteho piikatessa 190 kg/h Työkalunpidin 12 x 30 Liitosjohto 4 m Paino 8,2 kg Työkalukiinnitys SDS-max Tärinä 11,0 m/s 2 Toimitussisältö Poravasara BMH 45-SE Voiteluainespray 150 ml Sivukahva Kantolaukku ABS Pora- ja piikkausvasara BMH 45-XE Tuote n:o Työtä nopeuttava poravasara läpivientien ja ankkurikiinnitysten poraamiseen betoniin ja luonnonkiveen. Paras hyötysuhde porauksissa mm. Monipuolinen piikkauskone keskiraskaisiin betonin, asfaltin ja jäätyneen maan murtotöihin. Tehokas: tehokerroin Piikkausteho 15 J Yksittäislyöntivoimaa 20 % enemmän Työkalukiinnitys 12-asentoinen SDS-Max Kestotestattu iskukoneisto Automaattisesti irti kytkeytyvät hiilet Merkkivalo huollonilmaisimena Momentin rajoitin (20 Nm) takaa porausturvallisuuden Tärinävaimennetut kädensijat Pehmustettu sivukahva vapaasti säädettävissä myös kädenpituuden mukaan Käy myös vasenkätiselle käyttäjälle Luja lasikuituvahvistettu kuori suojaa konetta Eristetty konekotelo, sähköturvallinen käytössä Tilava ja kestävä kantolaukku Saksalaista laatua. Porausteho Betoniin max 45 mm Kruunuporilla max 125 mm Poraus/piikkaus 9.24

21 1100 W tehoa takaa nopeat läpivientiporaukset Pora- ja piikkausvasara BMH 40-XE Tuote n:o Aktiivisella tärinänvaimennuksella varustettu poravasara ankkurikiinnitysten ja läpivientien poraamiseen. Roilojen auki piikkaamiseen, seinäläpivienteihin ja korjauspiikkaukseen betonille ja muuratuille rakenteille. Tekniset tiedot Jännite 230V/50Hz Ottoteho 1100 W Antoteho 650 W Kierrosluku min -1 Iskukoko min -1 Iskuenergia 2-8,5/2-10 J Työkalunpidin 12 Liitosjohto 4 m Paino 6,2 kg Työkalukiinnitys SDS-max Tärinä 6,8 m/s 2 Porausteho Betoniin max 40 mm Paras hyötysuhde, teräkoot mm Betoniin kruunuporilla max 90 mm Irrotusteho 145 kg/h Toimitussisältö Poravasara BMH 40-XE Voiteluainespray 150 ml Sivukahva Kantolaukku ABS Teho-paino-suhde ylivoimainen: tehokerroin 1770 Piikkausteho 10 J Öljyvoitelu Työkalukiinnitys 12-asentoinen SDS-Max Automaattisesti irti kytkeytyvät hiilet Merkkivalo huollonilmaisimena Johdon vedonpoisto pallonivelellä Momentin rajoitin takaa työturvallisuuden poratessa Ergonomiset tärinävaimennetut kädensijat Pehmustettu sivukahva vapaasti säädettävissä Käy myös vasenkätiselle käyttäjälle Tilava ja kestävä kantolaukku Saksalaista laatua Porausnopeuden vertailu Porausnopeus mm/min keskikovaan betoniin BMH 40-XE A B Würth Oy 09/07 Hyvin suojatut käyttökytkimet Porakoko mm 9.25

22 Parhaimmillaan vaativissa purku- ja läpivientipiikkauksissa Piikkausvasara MH 10-SE Tuote n:o Iskukykyisin 10 kg piikkausvasara vaativiin purkutöihin ja läpivienteihin, betonin tiivistämiseen ja tärytykseen, jäätyneen maan ja asfaltin piikkaamiseen, pintojen puhdistamiseen. Painoluokkansa paras, piikkausteho 25 J tehokerroin 3700! Irrotuskyky betonin piikkauksessa 490 kg /h Työkalukiinnitys 12-asentoinen SDS-Max Automaattisesti irti kytkeytyvät hiilet Merkkivalo huollonilmaisimena Eristetty konekotelo, sähköturvallinen käytössä Tilava ja kestävä kantolaukku Ergonomiset tärinävaimennetut kädensijat Optimaalinen pölynsuojaus Saksalaista laatua. Tekniset tiedot Jännite 230V/50Hz Ottoteho 1500 W Antoteho 950 W Iskunopeaus min -1 Iskuenergia 6-25 J (joule) Irrotuskyky 490 kg/h Työkalunpidin 12 x 30 Liitosjohto 4 m Paino n 10,1 kg Työkalukiinnitys SDS-max Tärinä 14,0 m/s 2 Betonin irrotustehon vertailu Toimitussisältö Piikkausvasara MH 10-SE Voiteluainespray 150 ml Sivukahva Tasataltta Kantolaukku ABS Würth A B C MH10SE Irrotusteho piikkitaltalla piikattaessa keskikovaan betoniin. 570 mm 270 mm 9.26

23 Piikkausvasara MH 5-XE Tuote n:o Kevyt ja tehokas 5 kg:n piikkausvasara Parhaimmillaan betonirakenteiden korjauskohteissa, muurattujen rakenteiden piikkauksissa, seinäläpivientien murtotyössä, elementtien reunapuhdistuksissa, betonointikaluston puhdistuksissa ja julkisivukorjauksissa. Tehokerroin 2440 Öljyvoitelu Työkalukiinnitys 12- asentoinen SDS-Max Automaattisesti irti kytkeytyvät hiilet Johdon vedonpoisto pallonivelellä Tärinävaimennettu takakahva Pehmustettu sivukahva vapaasti säädettävissä Tekniset tiedot Jännite Ottoteho Antoteho 230V/50Hz 1100W 650W Iskuluku min -1 Iskuenergia 2-12 Joule Irrotusteho 180 kg/h Liitosjohto 4 m Työkalukiinnitys SDS-max Paino 5,4 kg Tärinä 11,0 m/s 2 Toimitussisältö Piikkausvasara MH 5-XE Voiteluainespray 150 ml Sivukahva Piikkitaltta Kantolaukku ABS Johdon vedonpoisto pallonivelellä Würth Oy 09/

24 Tehokerroin W 6 kg BMH 40-XE BMH 45-XE Tehokerroin W 8 kg MH 5-XE Tehokerroin W 5 kg MH 10-SE Tehokerroin W 10 kg Piikkaustyökalut SDS-max Piikkitaltta 280 mm mm mm Tasataltta 280x25 mm x25 mm x25 mm Lapiotaltta 400x50 mm x80 mm x115 mm Kourutaltta 300x26 mm Roilotaltta 300x32 mm Puhdistustaltta 400x50 mm Siipiroilotaltta 380x35 mm

25 Porakone BM 10-XE Tuote n:o W porakone nopeaan poraamiseen puuhun, muoviin ja metalliin. Tehokas, mutta kätevän kokoinen laite Erittäin hyvä teho/painosuhde tekee työskentelystä helppoa ja nopeaa Johdossa pikakiinnitys Rikkoutunut johto on nopea vaihtaa uuteen tai pidempään johtoon Suuri, kumipinnoitettu, virtakytkin Kytkimeen pääsee helposti käsiksi myös hankalassa työskentelyasennossa ja nopeudensäätö on tarkka Tekniset tiedot Jännite 230 V Taajuus 50/60 Hz Suojausluokka / II Ottoteho 650 W Antoteho 345 W Tyhjäkäyntikierrosluku /min Istukka 1-10 mm Maksimi momentti* 10 Nm Paino 1,5 kg Johdon pituus 4 m * Lyhytaikaisesti Kone toimitetaan ORSY Bull laukussa. Täysmetallinen vaihteisto: Erinomainen voimansiirto ja pitkä käyttöikä Jykevä pikaistukka: Nopea ja helppo terän vaihto Porakoko Teräs Alumiini Puu Kierteytys 10 mm 13 mm 30 mm M6 Monilohkoinen kotelorakenne: Kolmiosainen, pituussuunnassa jaettu, kotelorakenne tekee koneesta tukevamman verrattuna normaaliin kaksiosaiseen. Suunnanvaihtokytkin ruuvaamiseen ja kierteytykseen: Kääntyvän hiilisillan ansiosta sama teho on käytettävissä molempiin pyörimissuuntiin. Würth Oy 09/07 Johdon erikoispistoke: Koneen mukana tulee 4m johto, joka on erikoispistokkeen ansiosta helposti vaihdettavissa uuteen. Ergonominen kahva: Kone istuu hyvin kädessä, eikä pidempikään työskentely rasita kättä. 9.29

26 Tekniset tiedot Jännite 230V Suojausluokka /II Kierrosluku 1./2. vaihde 1/min tyhjäkäynnillä / kuormitettuna 0-750/ Iskuluku /min Ottoteho 750 W Antoteho 375 W Porakoko Metalli 13 mm Betoni 20 mm Puu 35 mm Ruuvaus puuhun, ruuvin Ø 6 mm Istukan koko 1-13 mm Istukan kiinnitys 1/2-20 UNF Kaulan kiinnitys 43 mm euronorm Johdon pituus 4 m Paino 2,2 kg Tärinä 14 m/s 2 Toimitussisältö Iskuporakone SB 13-XE Metallilaukku Kovametalliporanterä 4 x 75 mm x 85 mm x 100 mm x 120 mm x 120 mm Iskuporakone SB 13-XE Tuote n:o Monikäyttöinen iskuporakone 13 mm pikaistukalla ja 750 Watin teholla. Pikaistukka, joka on kiristyksen lukituksella, karkaistut leuat ja karhea pinta. Johdon erikoispistoke mahdollistaa rikkoutuneen tai pidemmän johdon nopean vaihdon. Kestävä ja luotettava täysmetallinen planeetta vaihteisto optimaaliseen voimansiirtoon. Portaaton elektroninen kierrosnopeuden säätö 2-vaihteisen vaihteiston lukittuva kytkin on sijoitettu niin että vahingossa tapahtuva nopeusalueen vaihto mahdotonta. Suunnanvaihto rungon yläosassa estää käytön vahingossa ja pidentää hiilien ikää. Huoltokansi nopeaan hiilten vaihtoon. Varahiilet koneen kahvassa. Ergonominen otekahva kumisella pehmusteella parantaa käyttömukavuutta. Säädettävä sivukahva syvyysrajoittimella. Lasikuituvahvisteinen polyamidikuori tukeva ja kompakti. Suojaeristetty. 335 mm 207 mm Lisävarusteet Pikaistukka 13 mm /2-20 UNF Johto, pituus 10 m Suunnanvaihto rungon yläosassa estää käytön vahingossa ja pidentää hiilien ikää. Vaihdettava johto: Kierrä pistoketta vastapäivään ja irrota johto. Työnnä uusi johto paikalleen ja lukitse kiertämällä myötäpäivään. 9.30

27 Puukkosaha SBS 1300-VES Tuote n:o Huippuvarusteltu 1300W puukkosaha. Heiluritoiminto, erittäin pienivärinäinen iskukoneisto ja turvakytkin. Heiluritoiminto Erikseen kytkettävän heiluritoiminnon avulla voidaan nostaa leikkuunopeutta leikattavan materiaalin mukaan. Suurin hyöty, eli suuri leikkuunopeus, heiluritoiminnosta saadaan leikatessa pehmeitä materiaaleja, kuten puuta. Turvakytkin Leikkuuterän jumittuessa turvakytkin suojaa iskukoneistoa vaurioilta ja käyttäjää loukkaantumiselta. Tekniset tiedot Jännite V/ 50-60Hz Ottoteho 1300W Antoteho 600W Iskuluku /min kuormittamattomana Iskunpituus 32mm Kaapelinpituus 4m Paino 4,2kg Suojausluokka / II Toimitussisältö Puukkosaha Bi-metalli sahanterä (5kpl) Muovilaukku X Terän pikavaihto Nopea terän vaihto ilman työkaluja. Hyvä vaihteiston tiivistys Iskukara on tiivistetty erikoistiivisteellä, joka estää sahatessa syntyvän lian ja pölyn pääsyn vaihteistoon. Pidentää koneen käyttöikää. Tarkka iskukaran tuenta Iskukaran pienen välyksen ansiosta leikkuuterän liike on tasainen ja leikkuu tarkka. Terän pikavaihto Nopea ja helppo terän vaihto ilman työkaluja. Heiluritoiminto Käytettäessä heiluritoimintoa terä saadaan tekemään ellipsin muotoista leikkuuliikettä. Tämä mahdollistaa huomattavasti nopeamman leikkuun Nopeuden säätöpyörä Iskulukua voidaan säätää käyttökohteen mukaan. Würth Oy 01/08 Ohjausraudan säätö ilman työkaluja Ohjausrauta suojaa terää ja sen avulla voidaan säätää leikkuusyvyyttä. Turvakytkin Mikäli terä jumittuu käytön aikana, turvakytkin suojaa konetta vaurioilta ja käyttäjää loukkaantumiselta. Tärinän vaimennus Vastapainoelementit vaimentavat tehokkaasti koneesta johtuvaa tärinää. Tämä mahdollistaa tasaisemman ja tarkemman leikkuun. 9.31

28 Heiluripistosaha STP 135-S exact Tuote n:o Tehokas elektroninen heiluripistosaha Helppokäyttöinen teräkiinnitys, teränvaihto ilman työkaluja. Teränohjaus varmistaa suoran leikkauksen myös paksuissa materiaaleissa. Sahauskulman säätö 0-45 porataattomasti ilman työkaluja. Moottorin ohjauselektroniikka pitää sahausnopeuden vakiona myös rasituksessa. Pehmeä käynnistys suojaa konetta ja käyttäjää. Sahanterän ohjain estää terää liikkumasta sivuttain ja varmistaa suoran sahauksen. Tekniset tiedot Jännite 230 V Ottoteho 720 W Iskuluku min -1 Iskunpituus Paino 2,7 kg Kaapelin pituus 4 m Heilurinsäätö 4 asentoa Sahausteho Puu 135 mm Teräs seostamaton 10 mm Teräs seostettu rst 3 mm Alumiini 20 mm Tärinä alle 2,5 m/s 2 Toimitussisältö Pistosaha Suoja Imuputki Muovilevy Pistosahanterä 1=5 kpl puulle 90 mm metallille 75 mm yleismalli 105 mm Laukku 270 mm Sahanterän pikavaihto: Terä kiinnittyy paikalleen työntämällä ja vipua käännettäessä työntyy ulos. Sahanterän ohjain: Sivuohjaimet leuat tukevat terää ja estävät vääntymisen sivulle. Heilurin säätö: 4 asentoinen hitaasta sahauksesta (esim. metalli) nopeaan sahaukseen (esim. puu) 190 mm Puhalluksen kytkin: Puhaltaa puhtaaksi leikkuulinjan Nopuden säätöpyörä: Nopeus valitaan materiaalin mukaan.

29 Käsisirkkeli HKS 165 Tuote n:o Tarkka leikkuusyvyyden säätö. Kulmasäätö mahdollistaa tarkan sahauksen Tarkka valurunko: - vaihteisto on lakeroitu alumiiniseen painevalurunkoon, mikä takaa tasaisen käynnin. - painevaletusta alumiinista valmistetut runko, pohjalevy ja säätöosat varmistavat tarkkuuden sahauksessa. Siisti sahausjälki. Käynnistyskytkimessä oleva varmistin ja käännettävä imurin liitin takaavat turvallisuuden. Tekniset tiedot Jännite 230 V Ottoteho 1350 W Antoteho 800 W Kierrosluku /min Paino 4,5 kg Leikkuusyvyys mm asti (60 mm*) Leikkuusyvyys mm asti (40 mm*) Sahanterä Ø 190 mm Reikä Ø 30 mm Kallistus 45 asti Tärinä alle 2,5 m/s 2 *Leikkuusyvyys ohjauskiskolla Toimitussisältö Käsisirkkeli HKS Kovametalliterä Ø 190 mm reikä Ø 30 mm hammasluku 40 leikkuuleveys 2,9 mm Sahausohjain Kääntyvä imurin liitin Kiintoavain DIN AV 13 Kiintoavain DIN AV 17 Würth Oy 09/07 Käyttöesimerkkejä Aines Terä-ø 190 mm Hammasluku Massiivipuu Pitkittäissahaus pehmeä puu 24 kova puu Poikittaissahaus pehmeä puu kova puu Liimattu puu Lastulevy Pinnoitetut ja viilutetut levyt Rimalevy Kovalevy Vaneri Puulaminaatit Muut Kipsilevy Muovit Laminoitu paperi Lisävarusteet Ohjauskisko, eloksoitua alumiinia, pituus 1400 mm, vääntymätön sis. 1 pari ruuvipuristimia Tuote n:o

30 Suorahiomakone GS 600-E Tuote n:o Voimakas ja kätevä yleissuorahiomakone Hiomiseen, purseenpoistoon, kiillotukseen ja mattahiontaan. Tyhjäkäyntikierrosluku säädettävissä kierr./min. Säätöelektroniikka pitää kierrosluvun lähes vakiona. Vahinkokäynnistyksen estävä suojattu kytkin. Sopii myös vasenkätisille. Koneen mukana toimitetaan kiintoavain AV 17 mm ja lukitustappi. Teräsharjat ( ) Hiomaholkit ( ) Pyörivät viilat ( , ) Tekniset tiedot Ottoteho 600 W Tyhjäkäynti kierrosluku /min Kaulus 43 mm Paino 1,4 kg Tärinä alle 2,5 m/s 2 Istukat Ø Tuote n:o 6 mm /4 (6,3 mm) Lisäkahva suorahiomakoneeseen Tuote n:o Kahvan avulla koneella on entistä helpompi hioa hankaliakin kohteita. 9.34

31 Tekniset tiedot Teho 550 W Jännite 240 V Vapaa kierrosluku 3200 k/min Paino 1,8 kg Tärinä 2,8 m/s 2 Toimitussisältö MBX 3200 kone Sovite harjoille 23mm Sovite harjoille 11mm Roiskesuoja Kuusiokoloavain 5mm Teräsharjakone MBX 3200 Tuote n:o Kevyt ja kätevä kone alustamassan, PVC-pinnoitteen, ruosteen, tiivistysaineiden ja maalin poistoon. Ei lämpenemistä työskentelyalueella. Ei työkalujen sotkeentumista. Pitkä harjojen käyttöikä. Selvästi nopeampi työskentely. Monikäyttöinen laajan harjavalikoiman ansiosta. Kapea kone mahtuu ahtaisiinkin väleihin. Kierrosluvun tarkka säätö on helppoa tarkan säätimen avulla. 23 mm harjat Käyttö erityisesti suurille pinnoille 11 mm harjat Käyttö vaikeasti tavoitettaville alueille kuten 90 sisäkulmat, särmäykset Pehmeä puhdistuslaikka Tarrojen, liimajäänteiden, lian poistoon Ruosteenpoistoon, poistaa ruosteen myös syöpymisen aiheuttamien kraattereiden pohjalta ja reunoilta. Hiekkapuhallusefekti. 11 mm Keskikarkea harja; U-muotoon ankkuroidut jousiteräs langat, 0,53 mm, taivutettu, hiottu ja kärkikarkaistu Alustansuoja-aineiden ja tiivisteiden poisto, maalinpoisto. Sopii erityisen hyvin hitsaussauma-, muotoilulle- ja reuna-alueille, hiekkapuhallusvaikutus. 23 mm mm Suurteho harjat; U-muotoon ankkuroidut jousiteräs langat, 0,7mm, taivutettu, hiottu ja kärkikarkaistu Ruosteenpoisto- ja puhdistustyöt, tiivisteiden, tiivistysmassan poisto valuraudasta, ei alumiinille tai alumiinivalulle. Ei hiekkapuhallusvaikutusta 23 mm mm Hienot harjat; U-muotoon ankkuroidut jousiteräs langat, 0,5mm, suora, hiottu ja kärkikarkaistu Würth Oy 09/07 23 mm mm Maalin poisto ja korroosion poisto alumiinista, kuorma-autojen ja linja-autojen niitatut korirakenteet. Ruostumattomat harjat; U-muotoon ankkuroidut jousiteräs langat, 0,5mm, 9.37 V2A-lanka, suora

32 Kulmahiomakoneet 125 mm Voimakas, hyvin käteen istuva kulmahiomakone hionta-, katkaisu- ja puhdistustyöhön. Tekniset tiedot: EWS 125-S EWS 125-ES EWS S Tuote n:o Jännite 230V / 50Hz 230V / 50Hz 230V / 50Hz Suojausluokka / II / II / II Ottoteho 1100W 1100W 1400W Antoteho 660W 660W 820W Kierrosluku Laikan max Ø 125mm 125mm 125mm Karan kierre M14 M14 M14 Johdon pituus 4m 4m 4m Paino 2,0kg 2,0kg 2,2kg EWS 125-S Tuote n:o Tärinävaimennettu lisäkahva Vähentää käteen kohdistuvaa tärinää jopa 70%. Tekee työskentelystä miellyttävämpää. Mahdollistaa pidemmän yhtäjaksoisen työskentelyajan. Panssaroitu moottorinkäämitys Jäähdytysilman mukana kulkeutuvat hiontaroiskeet eivät vahingoita moottoria Ylikuormitussuoja, pehmeäkäynnistys, käynnistysvirranrajoitin ja vakioelektroniikka Pidentävät koneen käyttöikää. Käynnistysvirran rajoitin mahdollistaa koneen käytön 16A sulakkeen kanssa. Vakioelektroniikka pitää kierrosluvun vakaana. Käynnistys- ja takaiskusuoja Käynnistyssuoja estää käynnistymisen vahingossa sähkökatkon jälkeen. Takaiskusuoja katkaisee koneesta virran sekunnin murto-osissa, jos laikka jumittuu käytön aikana. EWS 125-ES Tuote n:o Kierrosluvun säätöelektroniikka Portaaton kierrosluvun säätö välillä k/min. Mahdollistaa kierrosluvun optimoinnin kullekin työlle sopivaksi. Muut ominaisuudet samat kuin EWS 125-S mallissa. EWS S Tuote n:o Tehokkaalla 1400W moottorilla Antoteho 820W Muut ominaisuudet samat kuin EWS 125-S mallissa. Lisävarusteena Pikakiinnitysmutteri Mahdollistaa laikan vaihdon ilman työkaluja. Toimitussisältö: Laikansuojus Lisäkahva Vasta-aluslevy Kiinnitysmutteri Kiristysavain Takaiskusuoja Ylikuormitussuoja 9.38 Fixtec Tuote n:o Laikan max Ø 150 mm Kierre M14. Tuote n:o

33 Tekniset tiedot Ottoteho 2500 W Antoteho 1700 W Tyhjäkäyntikierrosluku /min. Jännite 230 V Pysähtymisaika < 3 s Laikan koko max. 230 mm Laikan paksuus 1-8 mm Reiän koko 22,2 mm Paino n. 5,4 kg Suojausluokka /II Tärinä 6,0 m/s 2 Laikan vaihto ilman työkalua: Työnnä lukitusvipua eteenpäin ja kierrä kiristin käsin irti. Kiristä kiristin käsin kiertämällä ja käännä lukitusvipu takaisin. Toimitussisältö Nimike Tuote n:o Kulmahiomakone Laikansuojus pikasäädöllä Sivukahva Kiristysyksikkö hioma/katkaisulaikalle Kahva kääntyy oikealle ja vasemmalle 90 sekä ylösalaisin 180. Paina lukitusta kotelon alapuolella ja käännä Kulmahiomakone 230 mm SWS 230 Power Tuote n:o Suurimman teholuokan kulmahiomakone ainutlaatuisella turvallisuuspaketilla, joka koostuu pysäytysjarrusta, käynnistyksen estosta, pehmeästä käynnistyksestä ja patentoidusta pikalukituksesta. Laikanvaihto ilman työkaluja. Patentoitu elektroninen pysäytysjarru pysäyttää laikan alle 3 sekunnissa ja vähentää siten pyörivän laikan aiheuttamaa onnettomuusriskiä. Patentoitu pikalukitus mahdollistaa laikan vaihdon ilman työkaluja ja laikan kiristyksen varmasti ja tasaisesti estäen vahinkoja. Voidaan aina irrottaa käsin. Luokkansa hiljaisin kulmahiomakone, äänenpainetaso EN mukaan vain 86 db(a). Aina optimaalinen työasento hiottaessa ja leikattaessa: Kahva kääntyy neljään asentoon 90 välein, myös ylöspäin. Sivukahva voidaan kiinnittää oikealle tai vasemmalle puolelle. Elektronisesti säädetty käynnistysvirranrajoitus suojaa virtapiiriä. Kone käynnistyy pehmeästi ja kiihtyy tasaisesti. Käynnistyssuoja estää käynnistymisen vahingossa virtakatkoksen jälkeen. Vahvassa moottorissa on paljon tehoreserviä raskaimpiin töihin. Tehokas pölysuojaus. Suuret jäähdytys-aukot kytkimen etupuolella jäähdyttävät moottoria ja suojaavat kytkintä lialta. Laikansuojus voidaan säätää ja irrottaa nopeasti ilman työkaluja. Nopeasti avattava hiilenvaihtoluukku helpottaa huoltoa. Kädensijan nokka estää putoamisen kannetaessa. 4 metrin kaapeli. Katkaisu- ja hiomalaikat 0664 / 667 / 0668 / Ei sovi lisävarusteille M14-kiinnityksellä. Würth Oy 09/

34 Tekniset tiedot Otteteho 2200 W Antoteho 1500 W Tyhjäkäyntikierrosluku /min Kierrosluku nimelliskuormalla /min Jännite 230 V Laikan koko max. 230 mm Karan kierre M 14 Paino 4,9 kg Suojausluokka /II Tärinä 4,0 m/s 2 Toimitussisältö Nimike Tuote n:o Kulmahiomakone Laikansuojus pikasäädöllä Apukahva Laippa 50 mm laippamutteri 50 mm Laikka-avain, suora Laippa+laippamutteri Ø 77 mm, M14 Tuote no: x 2,0 mm katkaisulaikoille Kulmahiomakone 230 mm EWS 230 Tuote n:o Tehokas 2200 W kulmahiomakone hiontaan ja katkaisuun. Aina paras työasento; kädensija kääntyy 90 molempiin suuntiin. Apukahva voidaan kiinnittää oikealle, vasemmalle tai ylös. Elektroninen käynnistysvirranrajoitus suojaa virtapiiriä. Pehmeä käynnistys pienentää tärähdystä. Järeässä moottorissa on paljon tehoreserviä. Suuret jäähdytysaukot. Pölysuojaus ja käämisuojaverkko suojaavat hiomapölyltä. Suuri käynnistyskytkin, varmistin rungon päällä. Pikalukituksella varustetun laikansuojuksen voi säätää ja irrottaa ilman työkalua. Huoltoystävällinen, hiilien kannet nopea avata. Kädensijan nokka estää koneenputoamisen kannettaessa. 4 metrin kaapeli. Saksalaista laatua. Kädensija kääntyy 90 molempiin suuntiin. Isoa käynnistyskytkintä ja varmistinta voi käyttää myös rukkaset kädessä. Laikan suojuksen voi säätää ja irrottaa ilman työkalua. Apukahva voidaan kiinnittää vasemmalle, oikealle tai ylös. Ideaalinen hiontaan ja katkaisuun. 9.40

35 Auton kiillotus: Kiillotustyyny Ø 200 mm (lisävaruste). Tekniset tiedot Ottoteho 1200 W Antoteho 750 W Tyhjäkäyntikierrosluku /min Jännite 230 V Suojausluokka / II Laikan halkaisija mm Karan kierre M 14 Paino n. 2,3 kg Kaapelin pituus 4 m Tärinä 4,0 m/s 2 Toimitussisältö Kiillotuskone PM 200-E Sivukahva Kiillotuskone PM 200-E Tuote n:o Voimakas pienikokoinen kiillotuskone, jossa on portaaton kierrosnopeuden säätö. Sopii erinomaisesti autojen kiillotukseen ja metallitöihin. Korkealaatuisista osista rakennettu moottori on suuritehoinen ja kestävä. Portaaton elektroninen kierrosnopeuden säätö nopeuden sovittamiseksi materiaalin ja käyttötarkoituksen mukaan. Suurta käynnistyskytkintä on helppo käyttää myös käsineet kädessä, ja se voidaan lukita jatkuvaan käyntiin. Pikalukitus mahdollistaa nopean laikanvaihdon ilman työkaluja. Ergonominen muotoilu ja hyvä tasapainotus mahdollistavat työskentelyn väsymättä. Sivukahva voidaan kiinnittää oikealle tai vasemmalle puolelle. Pehmeä käynnistys. Vahinkokäynnistyksen esto virtakatkoksen jälkeen. Moottorivaurion estävät hiilet. Koneen rungon yläosassa olevat tassut mahdollistavat koneen laskemisen kädestä likaamatta laikkaa tai kytkintä. Erittäin sopiva vahaukseen. Laikansuojus voidaan irrottaa työstettäessä vaikeapääsyistä paikkaa. Kierrosluku Säätimen asento n. 1/min Würth Oy 09/07 Sopiva tukilaikka Ø 150 mm Malli Tuote n:o Sininen 150 mm Valkoinen 150 mm Lisävarusteet Kiillotussieni tarra/vakio Lampaannahka, tarra Kaapelisuoja 1,5 m Kiillotustyyny tarralla Vaahtomuovityyny auton koneelliseen puhdistamiseen ja kiillottamiseen. - Avoin verkkomainen solukko. - Patentoitu kovera pinta. - Uusi vaahtomuovilaatu. Valkoinen - pehmeä ja tiivis vaahtomuovi. Käyttökohteet: Vahaus ja kiillotus. Sininen - kova ja tiivis vaahtomuovi. Käyttökohteet: Hienohionta ja puhdistus. Tukilaikka Ø 150 mm Tuote n:o

36 Helppokäyttöiset ja kestävät Kuumailmapuhaltimet Kestävä keraaminen lämpöelementti Kestää hyvin lämpötilanvaihtelua Takaa pitkän käyttöiän Kevyt ja ergonominen muotoilu Parantaa käyttömukavuutta Istuu hyvin kädessä ja on mukava käyttää Supistussuutin 20 mm Toimitetaan puhaltimen mukana Tekniset tiedot: Tuote n:o Jännite 230V / 50 Hz 230V / 50 Hz Teho 1800 W 2300 W Lämpötila +50/400/600 C C Ilmavirta l/min 200/300/ Liitäntäjohto 4 m 4 m Paino 780 g 950 g Suojausluokka / II / II Tärinä alle 2,5 m/s 2 alle 2,5 m/s 2 Käyttökohteita: maalin ja lakan poisto liimausten irrotus PVC-kalvon ja maton hitsaus korikorjaukset muoviputken taivutus PVC letkujen kutistus HLG 1800 Tuote n:o puhallusnopeus/lämpötilayhdistelmää: 2 kuumailma- ja 1 kylmäilmapuhallus Lämpötilat/puhallinnopeudet Kytkimen asento Lämpötila/ilmavirta I 50 C / 200 l/min II 400 C / 300 l/min III 600 C / 500 l/min HLG 2300-LCD Tuote n:o Ohjaus Portaaton lämpötilan ja ilmamäärän säätö. LCD-näyttö ja ohjelmointimahdollisuus: LCD-näytöltä on helppo tarkastaa lämpötila ja puhallusnopeus asetukset Laitteen muistiin on ohjelmoitu 4 erilaista lämpötila/puhallinnopeusyhdistelmää tavallisimpia käyttötilanteita varten. Esiohjelmoituja säätöjä voidaan muuttaa käyttäjän omien tarpeiden mukaan Esiasetetut puhallusohjelmat: Ohjelma Lämpötila Ilmamäärä Käyttö Alennus Ø 9 mm Muovihitsaus Käytetään yhdessä 9 mm alennussuuttimen kanssa C 350 l/min Muoviputkien muotoilu C 400 l/min Muovin hitsaus C 500 l/min Lakan poisto C 400 l/min Pehmeä juotos
