WA 380. Pyöräkuormaaja WA MOOTTORITEHO 143 kw / rpm TYÖPAINO kg KAUHAN TILAVUUS 3,1-6,5 m³

Transkriptio

1 WA 380 Pyöräkuormaaja WA380-7 MOOTTORITEHO 143 kw / rpm TYÖPAINO kg KAUHAN TILAVUUS 3,1-6,5 m³

2 Yhdellä silmäyksellä Komatsu WA380-7 pyöräkuormaaja on erinomainen suorituskyvyn, ajomukavuuden ja polttoainetalouden yhdistelmä. Koneessa oleva Komatsu SmartLoader Logiikka on aivan uusi ja täysin automaattinen moottorin ohjausjärjestelmä, joka kehittää juuri oikean tehon kutakin työvaihetta varten alentaen merkittävästi polttoaineen kulutusta koneen tuottavuutta heikentämättä. Voit nauttia vaikuttavista ajonopeuksista uuden älykkään voimansiirtolaitteiston ja Komatsun tehokkaan vääntömomentin muuntimen parannetun lukitustoiminnon ansiosta. WA380-7 soveltuu erinomaisesti useisiin erilaisiin tehtäviin ja kehittää poikkeuksellisen hyvän veto- ja suorituskyvyn jyrkilläkin rampeilla ja rinteillä. Hiirenhiljaisessa uudessa SpaceCab -ohjaamossa yhdistyvät turvallisuus, ergonomia ja ennennäkemätön Komatsu mukavuus. WA380-7 asettaa uudet vertauskohteet huollon helppoudelle, taloudellisuudelle ja turvallisuudelle. Korkea tuottavuus & alhainen polttoaineen kulutus Vähän kuluttava EU Vaihe IIIB/EPA Tier 4 interim moottori Tehokas lukittava vääntömomentin muunnin Komatsu SmartLoader Logic Enemmän polttoainetta säästävää teknologiaa Erinomainen vakavuus ja ketteryys Suuri tyhjennyskorkeus ja erinomainen ulottuma Leveä raideväli ja pitkä akseliväli Ajonvakaaja estää tehokkaasti kuormaa varisemasta Komatsu CLSS hydrauliikkajärjestelmä 2

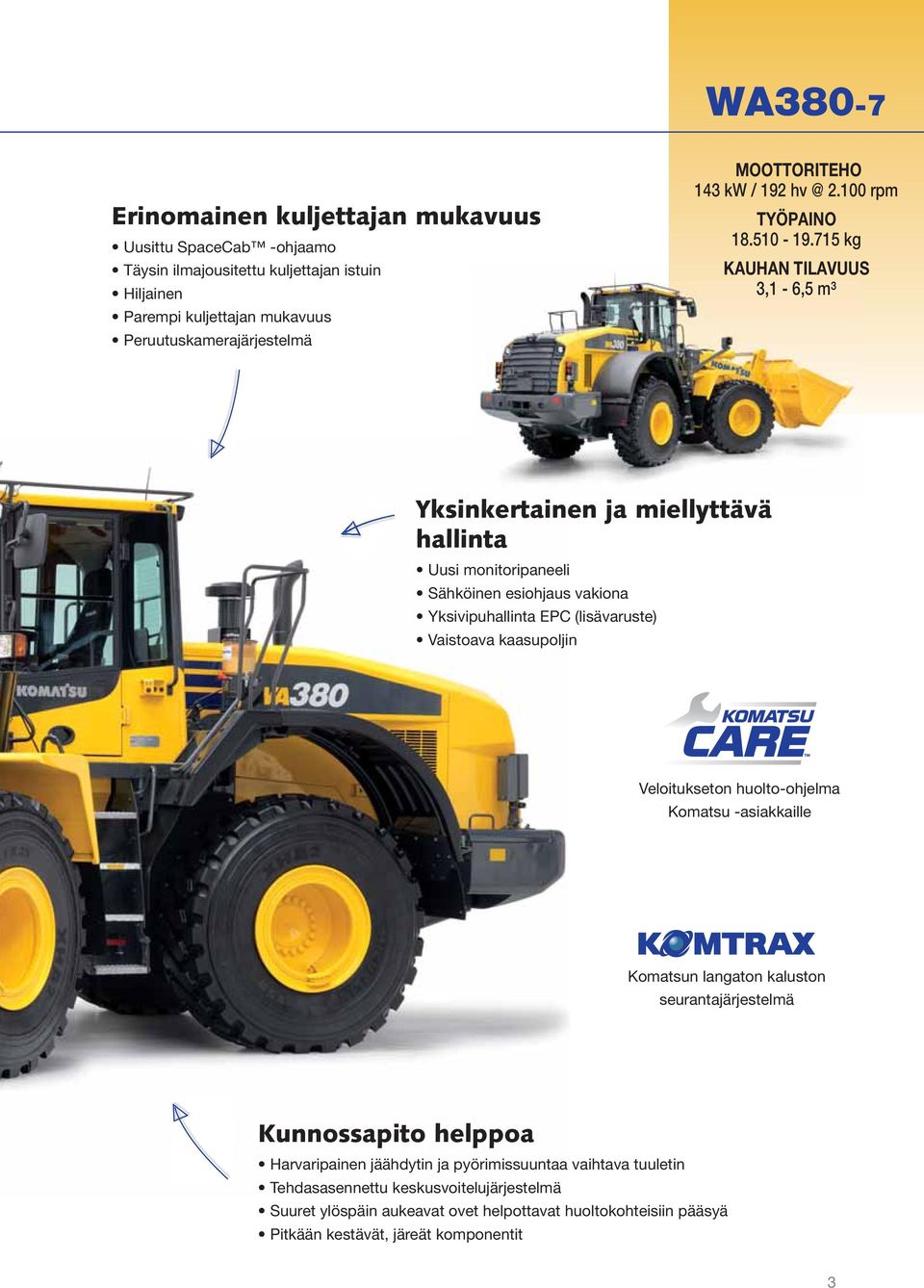

3 WA380-7 Erinomainen kuljettajan mukavuus Uusittu SpaceCab -ohjaamo Täysin ilmajousitettu kuljettajan istuin Hiljainen Parempi kuljettajan mukavuus Peruutuskamerajärjestelmä MOOTTORITEHO 143 kw / rpm TYÖPAINO kg KAUHAN TILAVUUS 3,1-6,5 m³ Yksinkertainen ja miellyttävä hallinta Uusi monitoripaneeli Sähköinen esiohjaus vakiona Yksivipuhallinta EPC (lisävaruste) Vaistoava kaasupoljin Veloitukseton huolto-ohjelma Komatsu -asiakkaille Komatsun langaton kaluston seurantajärjestelmä Kunnossapito helppoa Harvaripainen jäähdytin ja pyörimissuuntaa vaihtava tuuletin Tehdasasennettu keskusvoitelujärjestelmä Suuret ylöspäin aukeavat ovet helpottavat huoltokohteisiin pääsyä Pitkään kestävät, järeät komponentit 3

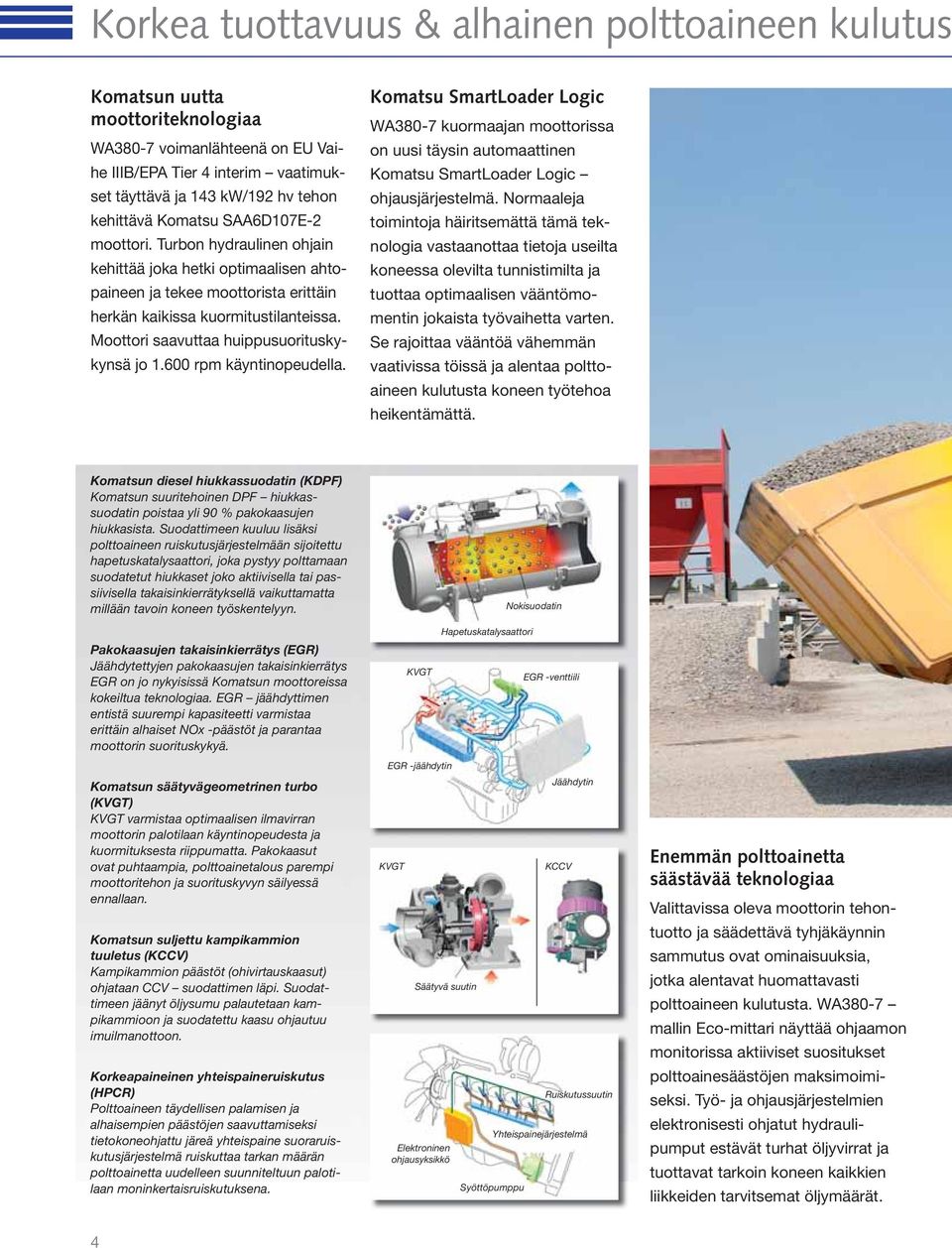

4 Korkea tuottavuus & alhainen polttoaineen kulutus Komatsun uutta moottoriteknologiaa WA380-7 voimanlähteenä on EU Vaihe IIIB/EPA Tier 4 interim vaatimukset täyttävä ja 143 kw/192 hv tehon kehittävä Komatsu SAA6D107E-2 moottori. Turbon hydraulinen ohjain kehittää joka hetki optimaalisen ahtopaineen ja tekee moottorista erittäin herkän kaikissa kuormitustilanteissa. Moottori saavuttaa huippusuorituskykynsä jo rpm käyntinopeudella. Komatsu SmartLoader Logic WA380-7 kuormaajan moottorissa on uusi täysin automaattinen Komatsu SmartLoader Logic ohjausjärjestelmä. Normaaleja toimintoja häiritsemättä tämä teknologia vastaanottaa tietoja useilta koneessa olevilta tunnistimilta ja tuottaa optimaalisen vääntömomentin jokaista työvaihetta varten. Se rajoittaa vääntöä vähemmän vaativissa töissä ja alentaa polttoaineen kulutusta koneen työtehoa heikentämättä. Komatsun diesel hiukkassuodatin (KDPF) Komatsun suuritehoinen DPF hiukkassuodatin poistaa yli 90 % pakokaasujen hiukkasista. Suodattimeen kuuluu lisäksi polttoaineen ruiskutusjärjestelmään sijoitettu hapetuskatalysaattori, joka pystyy polttamaan suodatetut hiukkaset joko aktiivisella tai passiivisella takaisinkierrätyksellä vaikuttamatta millään tavoin koneen työskentelyyn. Pakokaasujen takaisinkierrätys (EGR) Jäähdytettyjen pakokaasujen takaisinkierrätys EGR on jo nykyisissä Komatsun moottoreissa kokeiltua teknologiaa. EGR jäähdyttimen entistä suurempi kapasiteetti varmistaa erittäin alhaiset NOx -päästöt ja parantaa moottorin suorituskykyä. Komatsun säätyvägeometrinen turbo (KVGT) KVGT varmistaa optimaalisen ilmavirran moottorin palotilaan käyntinopeudesta ja kuormituksesta riippumatta. Pakokaasut ovat puhtaampia, polttoainetalous parempi moottoritehon ja suorituskyvyn säilyessä ennallaan. Komatsun suljettu kampikammion tuuletus (KCCV) Kampikammion päästöt (ohivirtauskaasut) ohjataan CCV suodattimen läpi. Suodattimeen jäänyt öljysumu palautetaan kampikammioon ja suodatettu kaasu ohjautuu imuilmanottoon. Korkeapaineinen yhteispaineruiskutus (HPCR) Polttoaineen täydellisen palamisen ja alhaisempien päästöjen saavuttamiseksi tietokoneohjattu järeä yhteispaine suoraruiskutusjärjestelmä ruiskuttaa tarkan määrän polttoainetta uudelleen suunniteltuun palotilaan moninkertaisruiskutuksena. KVGT EGR -jäähdytin KVGT Hapetuskatalysaattori Säätyvä suutin Elektroninen ohjausyksikkö Syöttöpumppu Nokisuodatin EGR -venttiili Jäähdytin KCCV Ruiskutussuutin Yhteispainejärjestelmä Enemmän polttoainetta säästävää teknologiaa Valittavissa oleva moottorin tehontuotto ja säädettävä tyhjäkäynnin sammutus ovat ominaisuuksia, jotka alentavat huomattavasti polttoaineen kulutusta. WA380-7 mallin Eco-mittari näyttää ohjaamon monitorissa aktiiviset suositukset polttoainesäästöjen maksimoimiseksi. Työ- ja ohjausjärjestelmien elektronisesti ohjatut hydraulipumput estävät turhat öljyvirrat ja tuottavat tarkoin koneen kaikkien liikkeiden tarvitsemat öljymäärät. 4

5 Tehokas lukittava vääntömomentin muunnin Komatsun uusima voimansiirto ja siihen yhdistetty suuritehoinen momentinmuunnin takaavat optimaalisen tehokkuuden ja ennen näkemättömän vetokyvyn/painon suhteen. Alhaisille nopeuksille ominainen raju vetokyky helpottaa suuresti tunkeutumista sora- tai kiviaineskasaan. Autojen kuormaaminen on tehokkaampaa myös ahtaissa olosuhteissa. Nm 1100 kw Torque Nm(Nm) Power kw(kw) rpm Kannettaessa WA380-7 kiihtyy nopeasti ja yltää suuriin ajonopeuksiin myös nousuissa sekä syöttösuppiloille johtavilla jyrkillä rampeilla. Suurempi kantonopeus Lisävarusteena saatava lukittava momentinmuunnin parantaa tuottavuutta ja polttoainetaloutta kantotehtävissä ja lyhyillä siirtomatkoilla. Kuljettaja voi kytkeä järjestelmän toimintaan 2. ja 4. vaihteilla. Ajonopeus kohoaa huomattavasti etenkin nousuissa suuremman vetokyvyn ansiosta. Se vähentää merkittävästi polttoaineen kulutusta eliminoimalla muuntimen tehohäviöitä. 5

6 Erinomainen vakavuus ja ketteryys Leveä raideväli ja pitkä akseliväli mm levyinen raideväli ja mm pituinen akseliväli takaavat WA380-7:n erinomaisen vakavuuden joka riittää nopeisiin työkierroksiin epätasaisessakin maastossa materiaalia varistamatta ja mukavuudesta tinkimättä. 40º kääntökulma kumpaankin suuntaan tekee WA380-7 mallista poikkeuksellisen ketterän ja nopean ahtaissakin olosuhteissa. Tarkka hallinta Komatsun CLSS-hydrauliikka antaa mahdollisuuden työlaitteen tarkkaan hallintaan ja varmistaa, että kauha, puomi ja hydraulisesti toimivat lisälaitteet liikkuvat juohevasti ja samanaikaisesti. WA380-7:n hydrauliikka- ja ohjausjärjestelmien säätyvätilavuuksiset pumput toimittavat täsmälleen tarvittavan öljymäärän parantaen ratkaisevasti polttoainetehokkuutta. Suuri tyhjennyskorkeus ja erinomainen ulottuma Pitkien nostovarsien ansiosta tyhjennyskorkeus on mm ja ulottuma mm. Vaikuttavien lukemien mittausperusteena on käytetty 3,1 m³ kauhaa. Näiden ulottumien turvin jopa korkealaitaisten täysperävaunurekkojen kuormaaminen käy nopeasti ja helposti. Ajonvakaaja Ajonvakaaja vaimentaa koneen pitkittäiskeinumista kuormattuna ajettaessa. Materiaalia on mahdollisuus siirtää varisematta suuremmilla ajonopeuksilla. Ajonopeuden laskiessa alle 7 km/h, ajonvakaaja kytkeytyy automaattisesti pois päältä esimerkiksi helpottamaan kuormalavojen tarkkaa sijoittelua. 6

7 7

8 Yksinkertainen ja miellyttävä hallinta Uusi monitoripaneeli WA380-7 mallissa on uusi valvontajärjestelmä, joka ohjaa kaikkia tärkeimpiä toimintoja. Työlaitteiden erityisasetukset voidaan tallentaa niiden hallintaohjelmaan nopeuttamaan työskentelyä kohteissa, joissa edellytetään jatkuvia kauhojen ja muiden työlaitteiden vaihtoja. Sähköinen esiohjaus toiminto Uusi kuljettajan istuimeen yhdistetty sähköisesti esiohjattu vipukonsoli (EPC) on helposti säädettävissä kullekin kuljettajalle sopivaksi. Lyhyet sormenpäillä hallittavat vivut takaavat täsmällisen ja helpon hallinnan sekä värinättömän modulointitoiminnon kauhan laskuliikkeen hidastamiseen ja pysäyttämiseen. Nostokorkeuden rajoittimen ylempi ja alempi pysäytyskorkeus voidaan asettaa etukäteen. Lisäksi EPC laitteessa on helppo puoliautomaattinen kauhan täyttötoiminto. Automaattinen kickdown -toiminto WA380-7 voi vaihtaa automaattisesti eteenpäin ajettaessa kakkoselta ykköselle ja tehdä työskentelystä helpompaa ja tuottavampaa. Vaistoava kaasupoljin Polttoaineen kulutuksen vähentämiseksi Komatsun innovatiivinen uusi vasteen tunnistava kaasupoljin auttaa sinua automaattisesti ajoittamaan vaihteiden siirrot kuormituksen mukaisesti. Suurta vetokykyä ja maksimi kiihtyvyyttä vaativissa raskaissa töissä me vaistomaisesti painamme kaasua raskaalla jalalla. WA380-7 vaistoaa tämän ja vaihtaa suuremmalle vaihteelle mahdollisimman myöhään. Kevyissä töissä, joissa polttoaineenkulutus on tärkein tekijä, kuljettajan kaasujalka on huomattavasti kevyempi. Kone vaistoaa tämänkin tilanteen ja vaihtaa polttoainetehokkuuden parantamiseksi suuremmalle vaihteelle niin nopeasti kuin mahdollista. Yksivipuhallinta EPC (lisävaruste) Hydraulisesti monitoimivipu EPC, johon on yhdistetty eteen/taakse -suunnanvaihtokytkin, helpottaa suuresti koneen käsittelyä. Kuljettaja voi yhdellä kädellä samanaikaisesti ohjata työlaitetta ja muuttaa koneen ajosuuntaa. Monitoimivipu on parhain ratkaisu maansiirtotöissä. 8

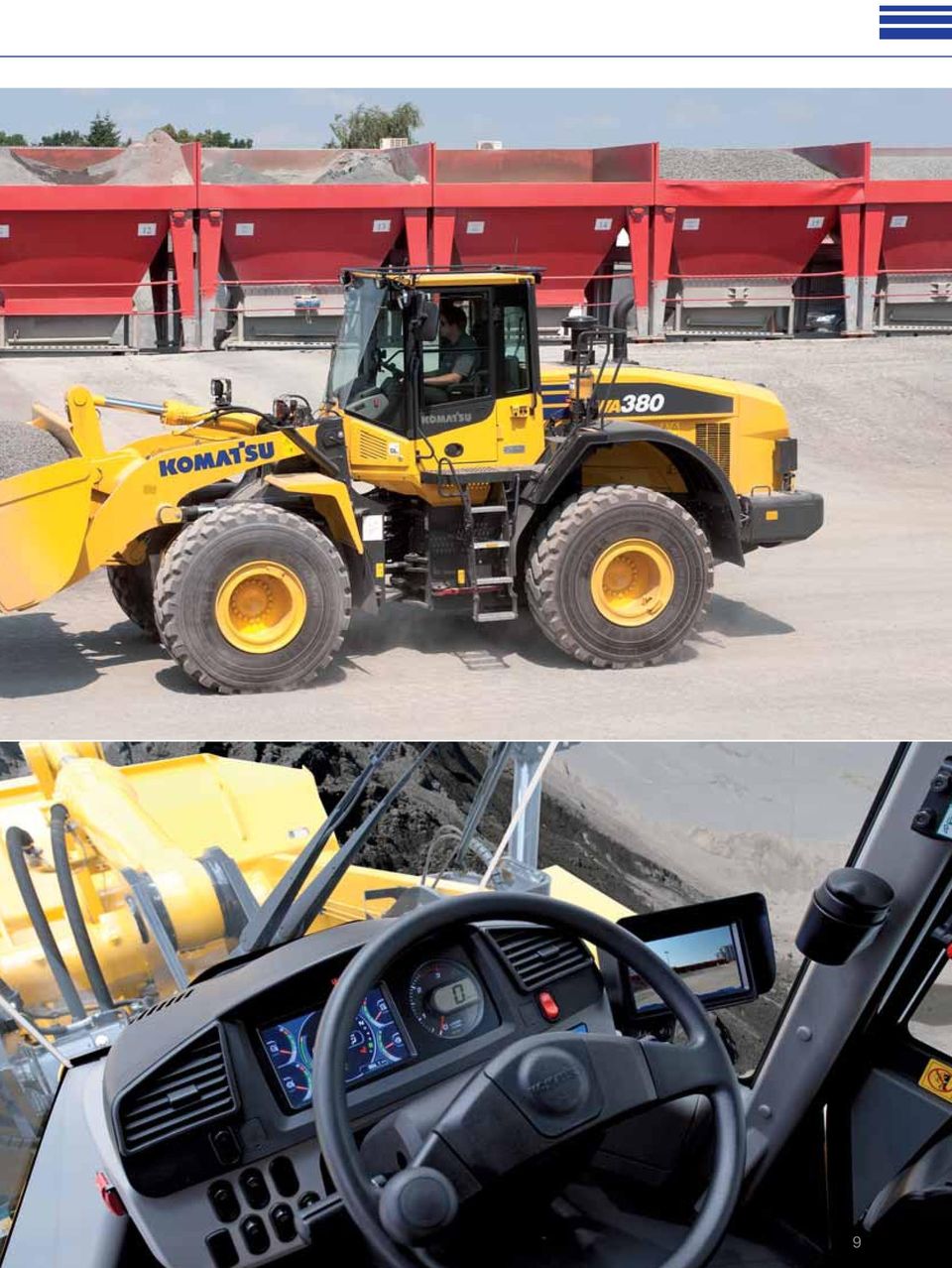

9 9

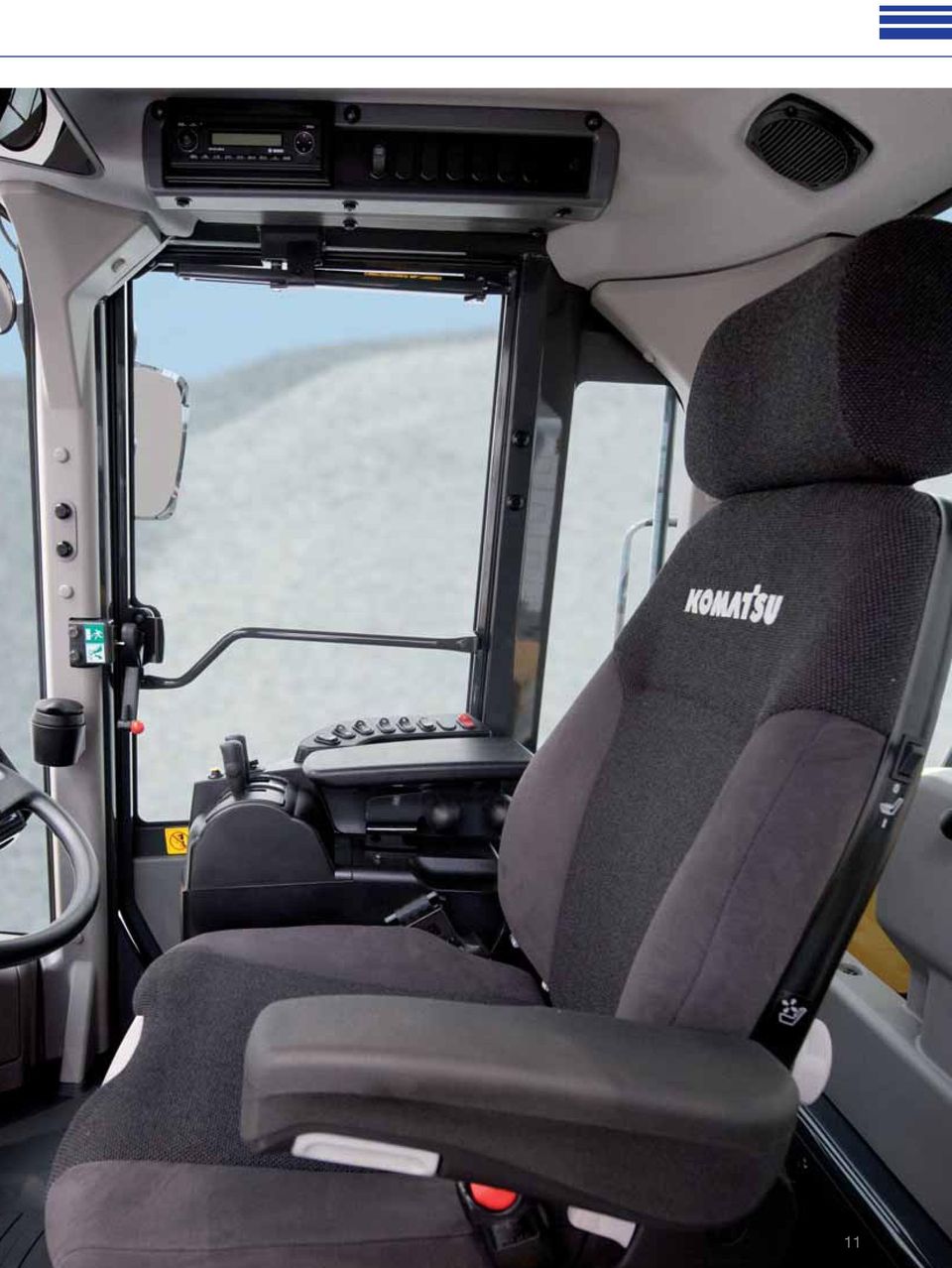

10 Erinomainen kuljettajan mukavuus Uusittu SpaceCab -ohjaamo WA380-7 ohjaamossa on riittävästi säilytystilaa. Kuljettajan vasemmalla puolella on tavaroille säilytyslokero ja oikealla puolella kuuma tai kylmä säilytyskotelo elintarvikkeille. Ideaalista Komatsu mukavuutta edustavat halutulle lämpötilalle säädettävä ilmastointi ja täysin säädettävät käsinojien kaltevuudet. Uudessa käyttäjäystävällisessä TFT värimonitorissa on erittäin intuitiivinen viestintätapa. Helposti sovellettava yksinkertaisten kytkinten tai monitoimisten näppäinten avulla toimiva, 25 eri kielivalintaa sisältävä laite tuottaa laajan valikoiman toimintoja ja tietoja koneen toiminnasta varmistaen täsmällisen ja turvallisen työskentelyn. Hiljainen Tilava ohjaamo on asennettu Komatsun ainutlaatuisten ROPS/FOPS viskoosityynyjen varaan. Hiljainen moottori, hydraulikäyttöinen tuuletin, ja hydraulipumput on asennettu kumityynyjen varaan ja tiivistys- ja melunvaimennusmateriaalit varmistavat hiljaisen, tärinättömän ja pölytiiviin työympäristön. Melutasot korvan korkeudella sisällä ohjaamossa on laskettu tasolle 68 db(a). Täysin ilmajousitettu kuljettajan istuin Tilavassa ja leveässä ohjaamossa on uusi täysin ilmajousitettu niskatuellinen lämmitettävä (lisävaruste) kuljettajan istuin johon on liitetty sivukonsolit. Aikaisempaa parempi kuljettajan mukavuus Ohjaamossa olevat lisäsäilytystilat sekä MP3 liitin ja 12 V sekä 24 V pistokkeet ovat omiaan lisäämään kuljettajan mukavuutta. Automaattisen ilmastoinnin avulla kuljettajan on helppo säätää ohjaamoon tarkoin haluamansa lämpötila. Kameravalvonta taakse Vakiona oleva kamera tuottaa poikkeuksellisen kirkkaan kuvan koneen takana olevasta työkohteesta nelivärisen laajakuvamonitorin näyttöön. Matalaprofiilinen kamera on säädettävä ja upotettu koneen konepeittoon. MP3 liitin Uusi monitoripaneeli 10

11 11

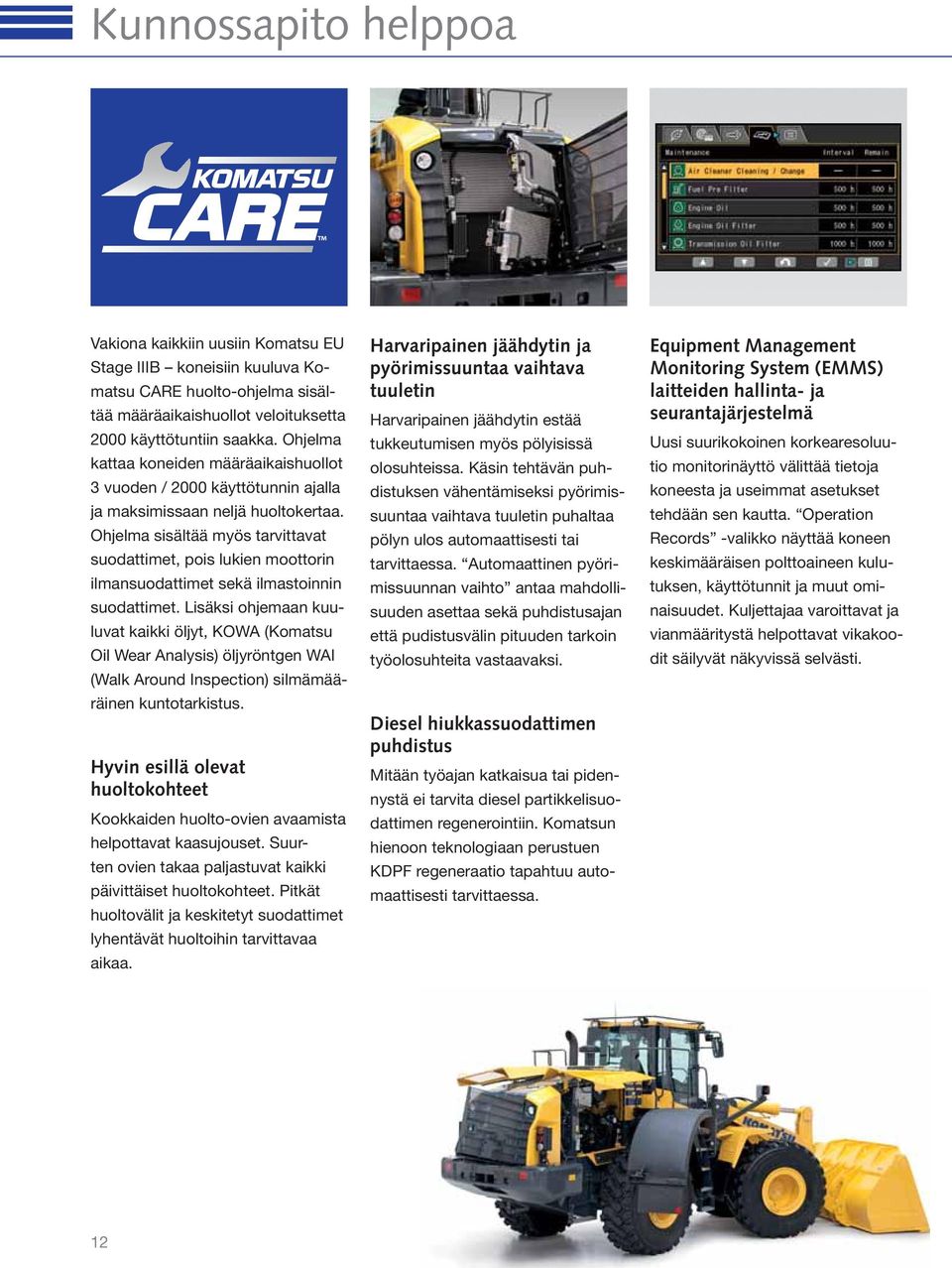

12 Kunnossapito helppoa Vakiona kaikkiin uusiin Komatsu EU Stage IIIB koneisiin kuuluva Komatsu CARE huolto-ohjelma sisältää määräaikaishuollot veloituksetta 2000 käyttötuntiin saakka. Ohjelma kattaa koneiden määräaikaishuollot 3 vuoden / 2000 käyttötunnin ajalla ja maksimissaan neljä huoltokertaa. Ohjelma sisältää myös tarvittavat suodattimet, pois lukien moottorin ilmansuodattimet sekä ilmastoinnin suodattimet. Lisäksi ohjemaan kuuluvat kaikki öljyt, KOWA (Komatsu Oil Wear Analysis) öljyröntgen WAI (Walk Around Inspection) silmämääräinen kuntotarkistus. Hyvin esillä olevat huoltokohteet Kookkaiden huolto-ovien avaamista helpottavat kaasujouset. Suurten ovien takaa paljastuvat kaikki päivittäiset huoltokohteet. Pitkät huoltovälit ja keskitetyt suodattimet lyhentävät huoltoihin tarvittavaa aikaa. Harvaripainen jäähdytin ja pyörimissuuntaa vaihtava tuuletin Harvaripainen jäähdytin estää tukkeutumisen myös pölyisissä olosuhteissa. Käsin tehtävän puhdistuksen vähentämiseksi pyörimissuuntaa vaihtava tuuletin puhaltaa pölyn ulos automaattisesti tai tarvittaessa. Automaattinen pyörimissuunnan vaihto antaa mahdollisuuden asettaa sekä puhdistusajan että pudistusvälin pituuden tarkoin työolosuhteita vastaavaksi. Diesel hiukkassuodattimen puhdistus Mitään työajan katkaisua tai pidennystä ei tarvita diesel partikkelisuodattimen regenerointiin. Komatsun hienoon teknologiaan perustuen KDPF regeneraatio tapahtuu automaattisesti tarvittaessa. Equipment Management Monitoring System (EMMS) laitteiden hallinta- ja seurantajärjestelmä Uusi suurikokoinen korkearesoluutio monitorinäyttö välittää tietoja koneesta ja useimmat asetukset tehdään sen kautta. Operation Records -valikko näyttää koneen keskimääräisen polttoaineen kulutuksen, käyttötunnit ja muut ominaisuudet. Kuljettajaa varoittavat ja vianmääritystä helpottavat vikakoodit säilyvät näkyvissä selvästi. 12

13 13

14 Komatsun langaton kaluston seurantajärjestelmä Helpoin tie korkeampaan tuottavuuteen KOMTRAX edustaa uusinta langatonta seurantateknologiaa. Se välittää sinulle helposti ymmärrettäviä ja kustannuksia säästäviä tietoja kalustostasi ja antaa sinulle tilaisuuden koneittesi suorituskyvyn maksimointiin. Sen luoman laadukkaan ja yhtenäisen tukiverkoston avulla pystyt huolehtimaan ennakkohuolloista ja johtamaan liiketoimintaasi tehokkaasti. Tiedot Saat nopeasti vastaukset koneitasi koskeviin kriittisiin peruskysymyksiin: Mitä koneesi tekevät, milloin ne olivat työssä, missä ne sijaitsevat, miten niitä voidaan käyttää tehokkaammin ja milloin ne on huollettava. Koneittesi suorituskykytiedot välittyvät satelliitin kautta sinun tietokoneellesi ja Komatsu maahantuojallesi joka on valmiina antamaan asiantuntevia analyysejä ja palautetta. Mukavuus KOMTRAX auttaa sinua seuraamaan ja valvomaan kalustoasi verkon kautta riippumatta sijainnistasi. Tiedot on pakattu helposti luettavien karttojen, luetteloiden, kaavioiden ja diagrammien muotoon. Pystyt ennakoimaan minkälaista huoltoa ja varaosia koneesi tarvitsee tai voit aloittaa vianetsinnän jo ennen kuin Komatsun huoltomies on saapunut työkohteeseen. 14

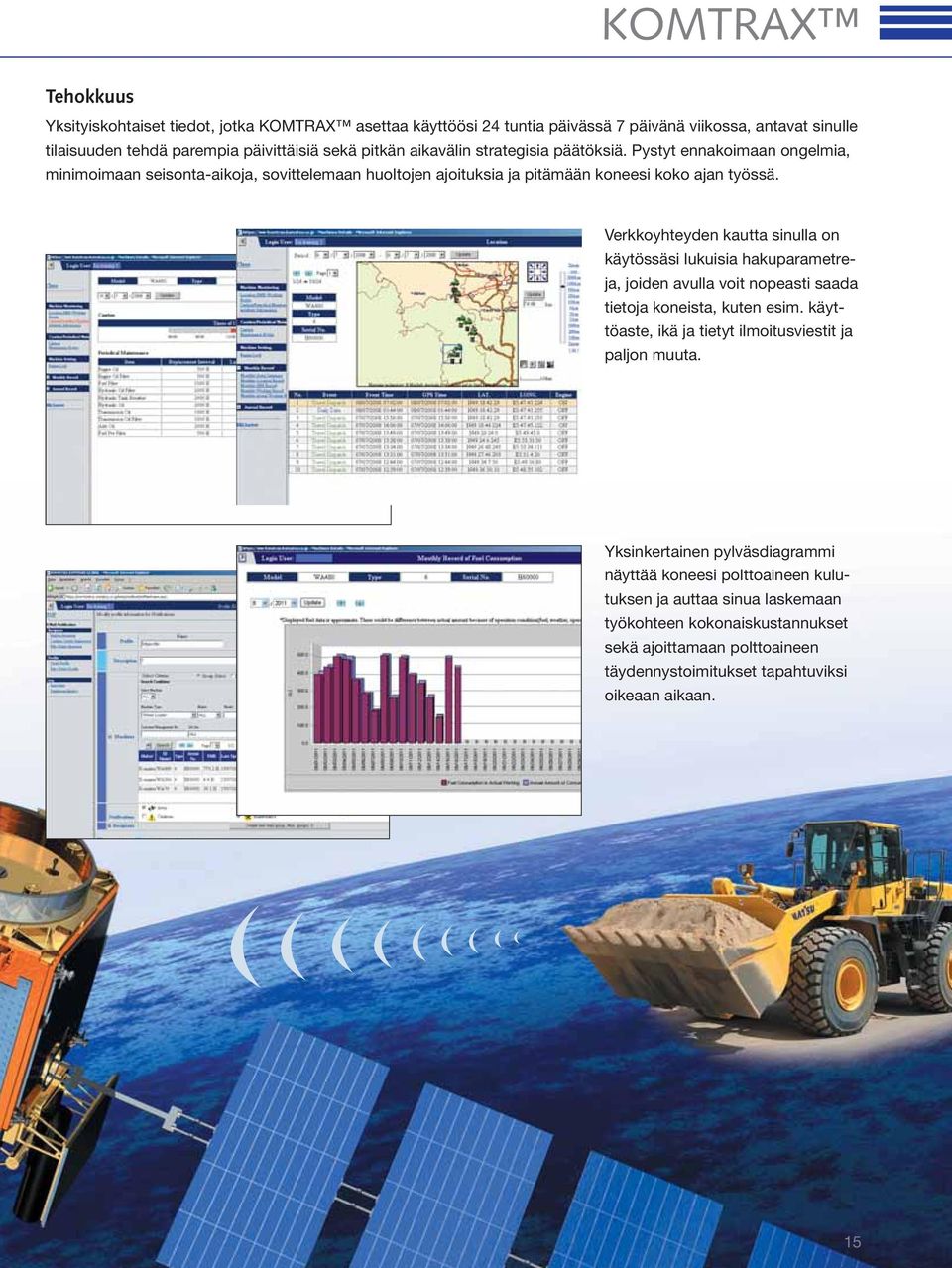

15 KOMTRAX Tehokkuus Yksityiskohtaiset tiedot, jotka KOMTRAX asettaa käyttöösi 24 tuntia päivässä 7 päivänä viikossa, antavat sinulle tilaisuuden tehdä parempia päivittäisiä sekä pitkän aikavälin strategisia päätöksiä. Pystyt ennakoimaan ongelmia, minimoimaan seisonta-aikoja, sovittelemaan huoltojen ajoituksia ja pitämään koneesi koko ajan työssä. Verkkoyhteyden kautta sinulla on käytössäsi lukuisia hakuparametreja, joiden avulla voit nopeasti saada tietoja koneista, kuten esim. käyttöaste, ikä ja tietyt ilmoitusviestit ja paljon muuta. Yksinkertainen pylväsdiagrammi näyttää koneesi polttoaineen kulutuksen ja auttaa sinua laskemaan työkohteen kokonaiskustannukset sekä ajoittamaan polttoaineen täydennystoimitukset tapahtuviksi oikeaan aikaan. 15

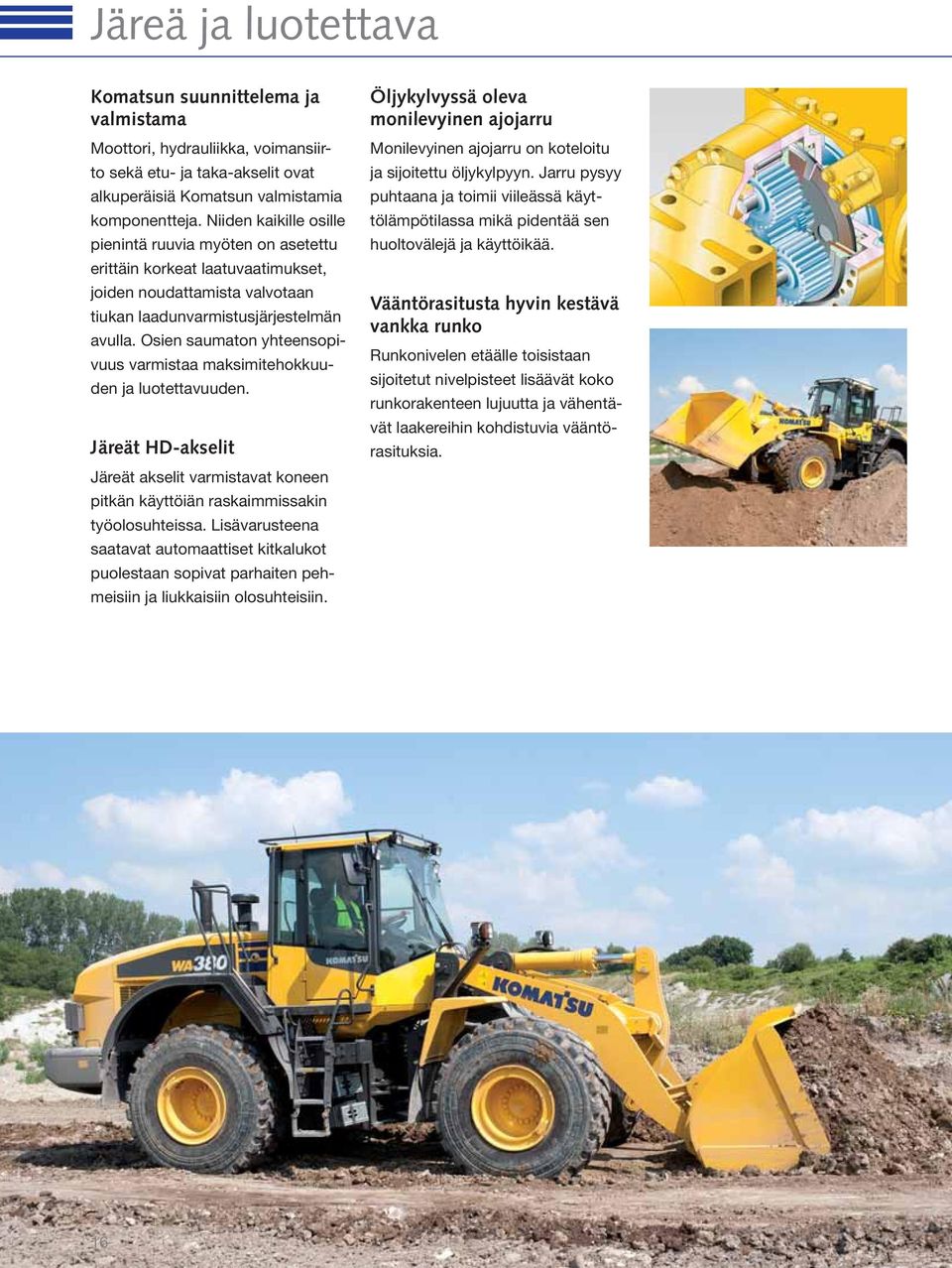

16 Järeä ja luotettava Komatsun suunnittelema ja valmistama Moottori, hydrauliikka, voimansiirto sekä etu- ja taka-akselit ovat alkuperäisiä Komatsun valmistamia komponentteja. Niiden kaikille osille pienintä ruuvia myöten on asetettu erittäin korkeat laatuvaatimukset, joiden noudattamista valvotaan tiukan laadunvarmistusjärjestelmän avulla. Osien saumaton yhteensopivuus varmistaa maksimitehokkuuden ja luotettavuuden. Järeät HD-akselit Järeät akselit varmistavat koneen pitkän käyttöiän raskaimmissakin työolosuhteissa. Lisävarusteena saatavat automaattiset kitkalukot puolestaan sopivat parhaiten pehmeisiin ja liukkaisiin olosuhteisiin. Öljykylvyssä oleva monilevyinen ajojarru Monilevyinen ajojarru on koteloitu ja sijoitettu öljykylpyyn. Jarru pysyy puhtaana ja toimii viileässä käyttölämpötilassa mikä pidentää sen huoltovälejä ja käyttöikää. Vääntörasitusta hyvin kestävä vankka runko Runkonivelen etäälle toisistaan sijoitetut nivelpisteet lisäävät koko runkorakenteen lujuutta ja vähentävät laakereihin kohdistuvia vääntörasituksia. 16

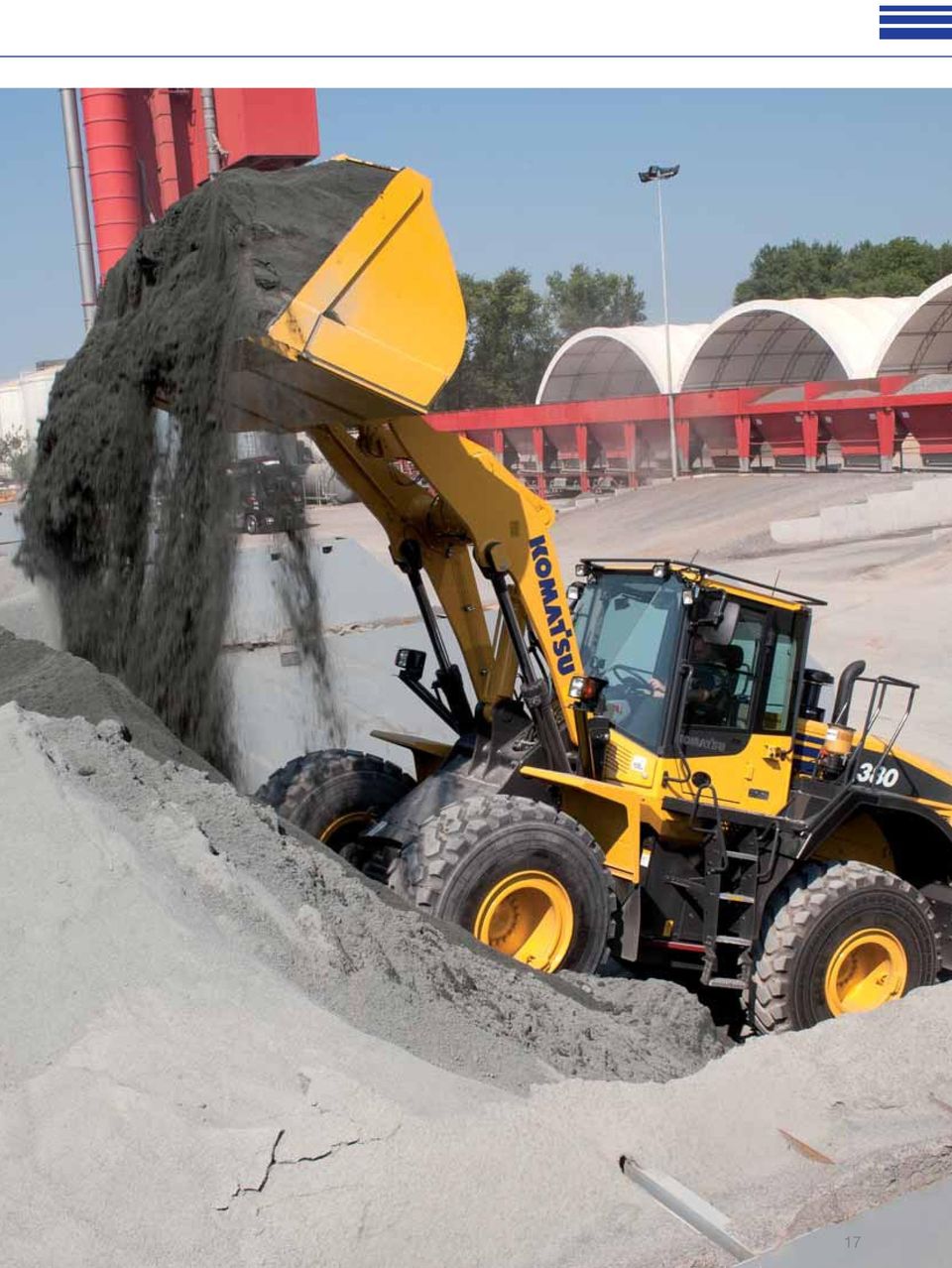

17 17

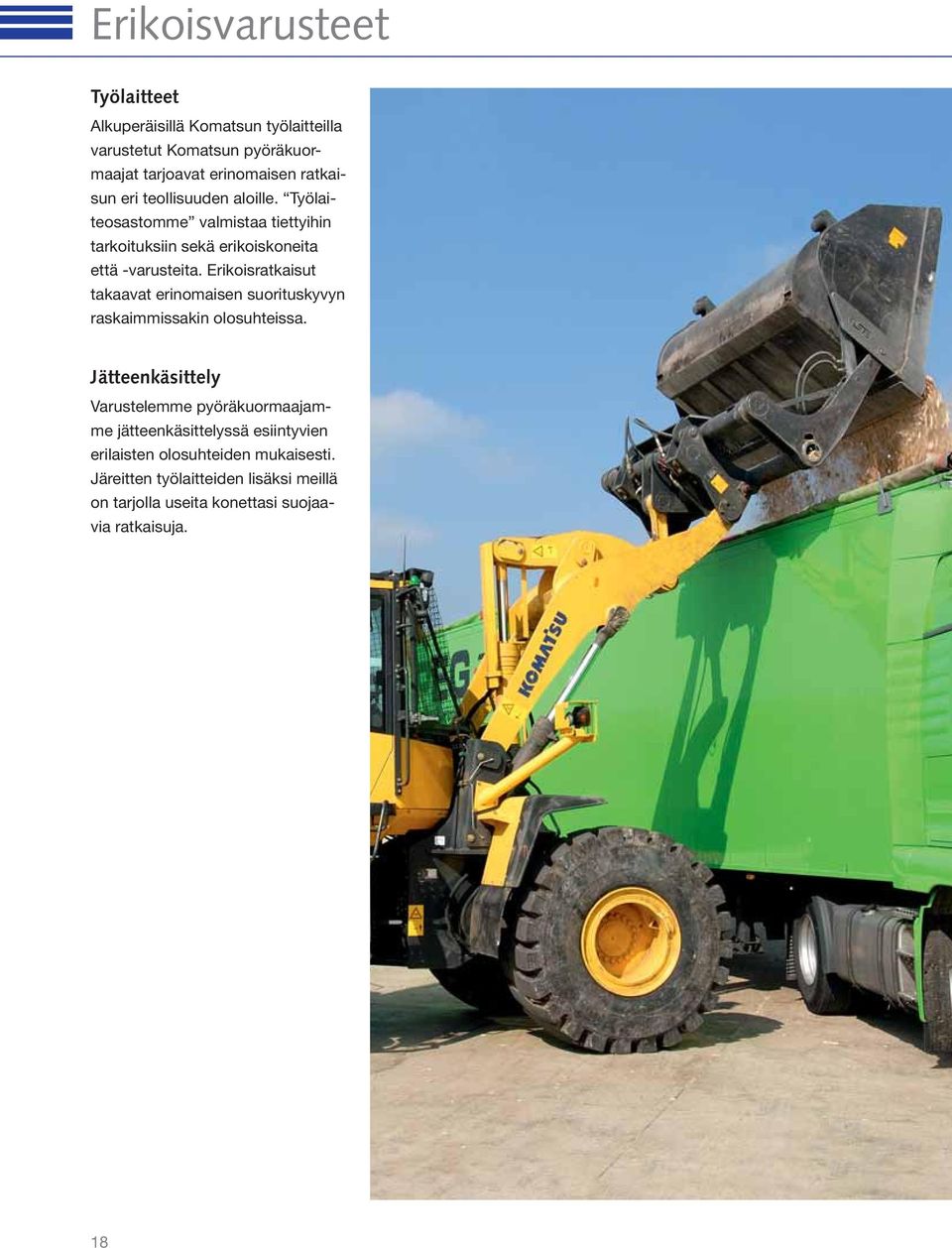

18 Erikoisvarusteet Työlaitteet Alkuperäisillä Komatsun työlaitteilla varustetut Komatsun pyöräkuormaajat tarjoavat erinomaisen ratkaisun eri teollisuuden aloille. Työlaiteosastomme valmistaa tiettyihin tarkoituksiin sekä erikoiskoneita että -varusteita. Erikoisratkaisut takaavat erinomaisen suorituskyvyn raskaimmissakin olosuhteissa. Jätteenkäsittely Varustelemme pyöräkuormaajamme jätteenkäsittelyssä esiintyvien erilaisten olosuhteiden mukaisesti. Järeitten työlaitteiden lisäksi meillä on tarjolla useita konettasi suojaavia ratkaisuja. 18

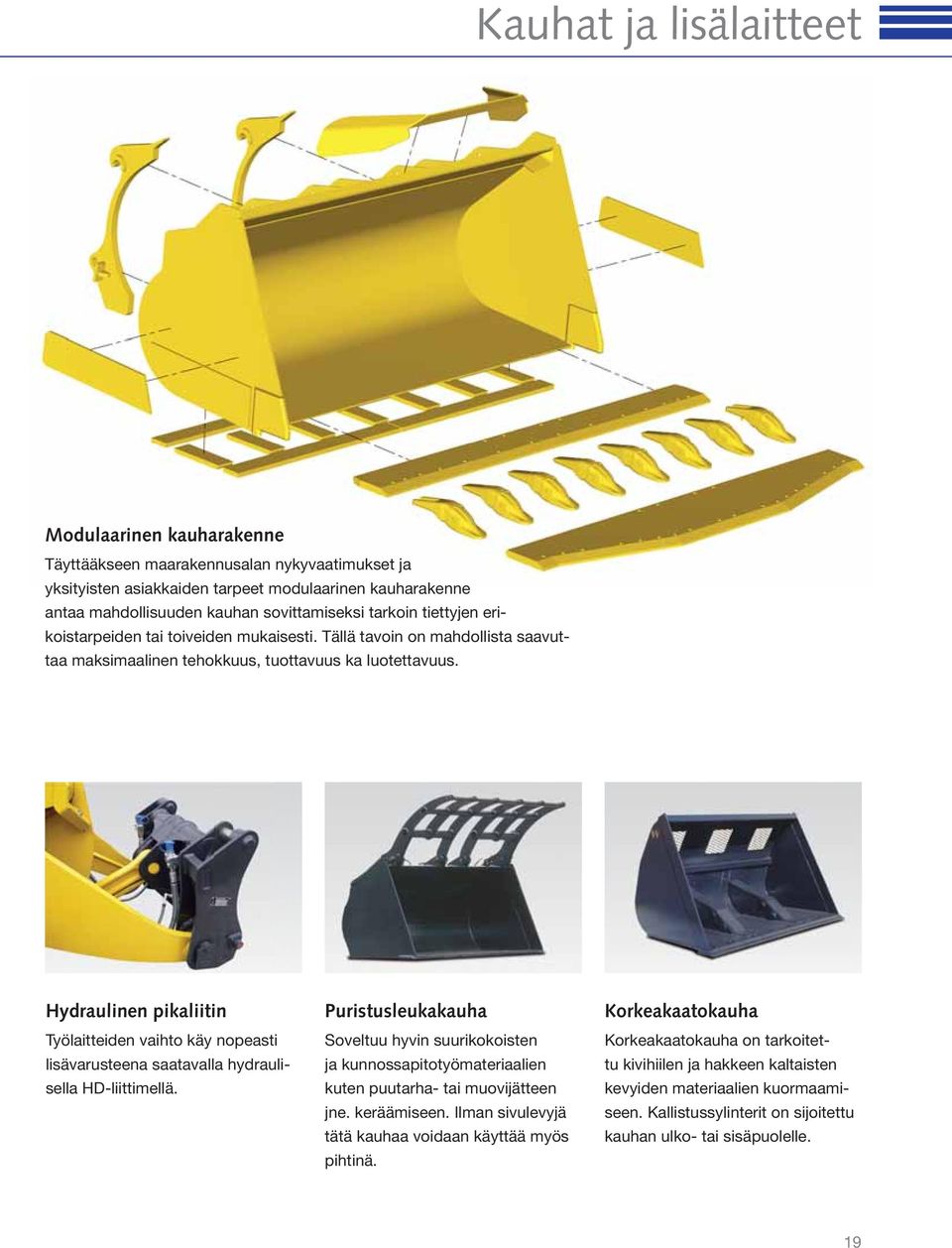

19 Kauhat ja lisälaitteet Modulaarinen kauharakenne Täyttääkseen maarakennusalan nykyvaatimukset ja yksityisten asiakkaiden tarpeet modulaarinen kauharakenne antaa mahdollisuuden kauhan sovittamiseksi tarkoin tiettyjen erikoistarpeiden tai toiveiden mukaisesti. Tällä tavoin on mahdollista saavuttaa maksimaalinen tehokkuus, tuottavuus ka luotettavuus. Hydraulinen pikaliitin Työlaitteiden vaihto käy nopeasti lisävarusteena saatavalla hydraulisella HD-liittimellä. Puristusleukakauha Soveltuu hyvin suurikokoisten ja kunnossapitotyömateriaalien kuten puutarha- tai muovijätteen jne. keräämiseen. Ilman sivulevyjä tätä kauhaa voidaan käyttää myös pihtinä. Korkeakaatokauha Korkeakaatokauha on tarkoitettu kivihiilen ja hakkeen kaltaisten kevyiden materiaalien kuormaamiseen. Kallistussylinterit on sijoitettu kauhan ulko- tai sisäpuolelle. 19

20 Tekniset tiedot MOOTTORI Malli... Komatsu SAA6D107E-2 Yhteispaineruiskutuksella varustettu vesijäähdytteinen, vähäpäästöinen, turboahdettu ja välijäähdytetty dieselmoottori Moottoriteho käyntinopeudella rpm ISO kw/192 hv ISO 9249 (vauhtipyöräteho) kw/191 hv Maks. suurin vääntömomentti / käyntinopeus Nm / rpm Sylinterien lukumäärä...6 Sylinterimitat, halkaisija iskunpituus mm Iskutilavuus... 6,69 l Tuulettimen tyyppi...hydraulinen Vaihtovirtalaturi A/24 V Käynnistysmoottori... 5,5 kw/24 V Suodatin... Vedenerottimella varustettu päävirtasuodatin Ilmanpuhdistimen tyyppi...kuiva ilmanpuhdistin, automaattinen pölynpoisto ja pölymäärän näyttävä esipuhdistin VOIMANSIIRTO Vaihteisto...Automaattinen powershift-vaihteisto Vääntömomentinmuunnin... Yksiasteinen, kaksivaiheinen, 3-elementtinen lukittava muunnin Ajonopeudet km/h (23.5 R25 renkaat) Vaihde Eteenpäin 6,6 11,7 20,9 36,1 muunnin lukittuna 12,4 22,5 40,0 taaksepäin 7,1 12,4 22,3 38,6 muunnin lukittuna 13,3 24,1 40,0 AKSELIT JA RENKAAT Vetojärjestelmä... 4-pyöräveto Etuakseli...Komatsu HD-akseli, puolikevennetty vääntömomenttia suhteuttava tasauspyörästö (LSD-akselisto lisävarusteena) Taka-akseli...Komatsu HD-akseli, puolikevennetty vääntömomenttia suhteuttava tasauspyörästö, 26º kallistusvara (LSD-akselisto lisävarusteena) Tasauspyörästö...Kierähampainen kartiohammaspyöräpari Päätepyörästö...Öljykylvyssä oleva planeettapyörästö Renkaat R25 TÄYTTÖMÄÄRÄT Jäähdytysjärjestelmä l Polttoainesäiliö l Moottoriöljy l Hydraulijärjestelmä l Etuakseli l Taka-akseli l Vääntömomentinmuunnin ja vaihteisto l JARRUT Ajojarrut... Kaikkiin pyöriin vaikuttavat hydrauliset öljykylpylevyjarrut Seisontajarru...Öljykylvyssä olevat monilevyjarrut Hätäjarru... Käyttää seisontajarrua HYDRAULIJÄRJESTELMÄ Tyyppi...Komatsu CLSS (Closed Load Sensing System) Hydrauliikkapumppu... Muuttuvatilavuuksinen mäntäpumppu Työpaine kg/cm² Suurin tuotto l/min Nosto-/kallistussylinterien lukumäärä...2/1 Tyyppi... Kaksitoiminen Sylinterimitat, halkaisija iskunpituus Nostosylinterit mm Kallistussylinteri mm Hydrauliikkajärjestelmän työkierrosaika nimelliskuorma kauhassa Nosto... 5,9 s Lasku (kauha tyhjänä)... 3,3 s Tyhjennys... 1,8 s OHJAUSJÄRJESTELMÄ Järjestelmä... Runko-ohjaus Tyyppi... Täyshydraulinen ohjaus Ohjauskulma kumpaankin suuntaan Ohjauspumppu... Muuttuvatilavuuksinen mäntäpumppu Työpaine kg/cm² Pumpun tuotto l/min Ohjaussylintereiden lukumäärä...2 Tyyppi... Kaksitoiminen Sylinterimitat, halkaisija iskunpituus mm Pienin kääntösäde (23.5 R25 renkaiden ulkoreunasta mitattuna) mm OHJAAMO SpaceCab : Kaksiovinen ohjaamo täyttää ISO 3471 ja SAE J1040c standardien ROPS -rakenteille asettamat vaatimukset sekä ISO 3449 standardin FOPS -rakenteita koskevat vaatimukset. Paineistettu ja ilmastoitu ohjaamo on meluvaimennettu ja asennettu nestettä sisältävien joustintukien varaan. ROPS = Koneen ympäripyörähtämisen kestävä rakenne FOPS = Putoavilta esineiltä suojaava rakenne PÄÄSTÖARVOT Moottorin päästöt...täyttää EU Vaihe IIIB ja EPA Tier 4 interim pakokaasuvaatimukset Äänitaso LwA, ulkoinen melu db(a) (2000/14/EC Vaihe II) LpA, melutaso ohjaamossa db(a) (ISO 6396 dynaaminen melutaso) Tärinätasot (EN 12096:1997)* Käsi/käsivarsi... 2,5 m/s² (mittausepävarmuus K = 0,98 m/s²) Vartalo... 0,5 m/s² (mittausepävarmuus K = 0,34 m/s²) * riskiarvon määrityksessä direktiivin 2002/44/EC mukaisesti, käytä ISO/TR 25398:2006 mukaisia arvoja. 20

21 Päämitat ja suoritusarvot MITAT JA SUORITUSARVOT Korkeakaatokauha Myyntikoodi BP 2285 Kauhan kiinnitys (tappi-/pikaliitinkiinnitys) tappi Kauhan tilavuus (ISO 7546 kukkura) m³ 6,0 Materiaalin tiheys t/m³ 0,85 Kauhan paino kg Kauhan leveys mm Työpaino* kg Nimelliskuorma kg Staatt. kaatokuorma runko suorana* mm Staatt. kaatokuorma 40 ohjauskulmalla* mm Kääntösäde kauhan kulmasta mitattuna mm A Ulottuma 45º tyhjennyskulmalla mm a Kauhan takareunan korkeus mm b Suurin kuormaus. 45º tyhjennyskulmalla mm c Tyhjennys. 45º tyhjennyskulmalla mm * lisävastapainoilla varustettuna a b c A MITAT JA SUORITUSARVOT Kevyen tavaran kauha Jätteenkäsittelykauha Myyntikoodi BP 2125 BP 2291 Kauhan kiinnitys (tappi-/pikaliitinkiinnitys) QC QC Kauhan tilavuus (ISO 7546 kukkura) m³ 6,5 5,0 Materiaalin tiheys t/m³ 0,8 1,00 Kauhan paino kg Kauhan leveys mm Työpaino* kg Nimelliskuorma kg Staatt. kaatokuorma runko suorana* mm Staatt. kaatokuorma 40 ohjauskulmalla* mm Kääntösäde kauhan kulmasta mitattuna mm A Ulottuma 45º tyhjennyskulmalla mm a Kauhan takareunan korkeus mm b Suurin kuormaus. 45º tyhjennyskulmalla mm c Tyhjennys. 45º tyhjennyskulmalla mm * lisävastapainoilla varustettuna MITAT JA SUORITUSARVOT Haarukoiden piikit Myyntikoodi C24 Trukkipiikin pituus mm A Maks. ulottuma maan tasossa mm B Maks. ulottuma mm C Maks. ulottuma pinottaessa mm 820 a Nostovarsien yläpään korkeus trukkihaarukoilla varustettuna mm b Saranatapin korkeus mm c Suurin pinoamiskorkeus mm d Haarukoiden korkeus suurimmalla ulottumalla mm Kaatokuorma runko suorana kg Kaatokuorma runko käännettynä kg Suurin hyötykuorma (EN474-3, 80%) kg Suurin hyötykuorma (EN474-3, 60%) kg Työpaino trukkihaarukoilla varustettuna kg a b c d B A C 21

22 Päämitat ja suoritusarvot MITAT JA SUORITUSARVOT Kauhan tyyppi hampailla varustettuna Nousevapohjainen kauha pultattu terä ilman hampaita pultattu terä Kauhan tilavuus (ISO 7546 kukkura) m³ 3,2 3,35 3,6 3,75 Myyntikoodi 3982 S03 S03 S04 S04 Materiaalin tiheys t/m³ 1,80 1,70 1,60 1,50 Kauhan paino kg Staatt. kaatokuorma runko suorana kg Staatt. kaatokuorma 40 ohjauskulmalla kg Irrotusvoima kn Nostokyky maanpinnan tasossa kn Työpaino (ilman lisävastapainoa) kg Kääntösäde renkaasta mitattuna mm Kääntösäde kauhan kulmasta mitattuna mm a Ulottuma 45º tyhjennyskulmalla mm b Tyhjennys. 45º tyhjennyskulmalla mm c Saranatapin korkeus mm d Kauhan takareunan korkeus mm e Kaivusyvyys mm f Suurin kuormaus. 45º tyhjennyskulmalla mm A Kokonaispituus kauha maassa mm B Akseliväli mm C Kauhan leveys mm D Leveys renkaista mitattuna mm E Raideleveys mm F Pienin maavara mm H Kokonaiskorkeus mm Ilmoitetut mitat perustuvat 23.5 R25 renkaisiin. Tyhjennyskorkeudet ja ulottumat on mitattu huulilevystä 22

23 Tasapohjainen kauha ilman hampaita ilman hampaita hampailla varustettuna pultattu terä 3,1 3,25 3,5 3,65 S11 S11 S12 S12 1,80 1,75 1,60 1,55 Pikaliitin V-terä Mittojen ja painojen muutokset Kulutussuojat (RB) Kulutussuojat (FB) Lisävastapaino Renkaat XMINE L5 Korkeanostovarsisto (lisävastapainolla) ) ) ) Kauhan kiinnitys (tappi-/pikaliitinkiinnitys): mm/ mm 2) Kauhan kiinnitys (tappi-/pikaliitinkiinnitys): mm/ mm TYYPILLISIÄ MATERIAALIEN TIHEYKSIÄ (kg/m³) Basaltti Bauksiitti, kaoliini Multa, kuiva varastoitu Multa, märkä kaivettu Kipsi, louhittu Kipsi, murskattu Graniitti, louhittu Kalkkikivi, louhittu Kalkkikivi, murskattu Sora, seulomaton Sora, kuiva Sora, kuiva, 6-50 mm Sora, märkä, 6-50 mm Hiekka, kuiva, irtonainen Hiekka, kostea Hiekka, märkä Hiekka ja savi, irtonainen Hiekka ja sora, kuiva Hiekkakivi Saviliuske Kuona, rikottu Kivimurske Savi, häiriintymätön Savi, kuiva Savi, märkä Savi ja sora, kuiva Savi ja sora, märkä % Kauhan täyttökerroin Kauhan tilavuus (m³) 3,10 3,35 3,75 3,10 Tasapohjainen kauha hampailla varustettuna Nousevapohjainen kauha pultattu terä Nousevapohjainen kauha pultattu terä Tasapohjainen kauha hampailla varustettuna (korkeakaatokiinnitys) 3,35 Nousevapohjainen kauha pultattu terä (korkeakaatokiinnitys) Materiaalin tiheys (kg/m³) 23

24 Pyöräkuormaaja WA380-7 Vakio- ja lisävarusteet MOOTTORI Komatsu SAA6D107E-2 turboahdettu yhteispaineruiskutuksella varustettu suoraruiskutusdiesel joka täyttää EU Vaihe IIIB ja EPA Tier 4 interim päästömääräykset Komatsu SmartLoader Logic Säädettävä tyhjäkäynnin sammutus Polttoainesuodattimen vedenerotin Akut Ah/2 12 V AKSELIT JA RENKAAT Järeät HD-akselit Etulokasuojat Automaattiset tasauspyörästön kitkalukot eteen ja taakse Renkaat 23.5 R25 L2, L3, L5 650/65 R25 L3 renkaat Takarenkaiden täyspitkät lokasuojat HYDRAULIJÄRJESTELMÄ 2-karainen päähallintaventtiili EPC sormenpäillä hallittava, kaksi vipua, sisältäen: - Kauhanliikkeen pysäytyksen modulointi - Nostoliikkeen katkaisun asettaminen ohjaamosta - Puoliautomaattinen kauhan täyttötoiminto Automaattinen kauhan kaivukulman asetinlaite 3-karainen päähallintaventtiili EPC sormenpäillä hallittava, kolme vipua EPC Monitoimivivun, jossa proportionaaliset liukukytkimet sisälaitteiden hallintaan Hydrauliikkajärjestelmän biohajoava öljy HUOLTO JA KUNNOSSAPITO Automaattisesti pyörimissuuntaa vaihtava, hydraulikäyttöinen tuuletin Avarakennoinen jäähdytin KOMTRAX Komatsun langaton kaluston seurantajärjestelmä Komatsu CARE Työkalut Keskusvoitelujärjestelmä Täyttötyökalu keskusvoitelujärjestelmää varten Syklonityyppinen Turbo II, ilman esipuhdistin OHJAAMO Tilava kaksiovinen DIN / ISO normit täyttävä ohjaamo SAE vaatimukset täyttävä ROPS/FOPS -ohjaamorakenne Ilmajousitettu konsoliin kiinnitetyt säädettävät käsinojat Kelautuva turvavyö Ilmastointi Koneen valvonta- ja näyttöjärjestelmän (EMMS) monta toimintoa sisältävä värimonitori CD-radio, MP3 liitin Kylmä/kuuma eväslaatikko Sähkölämmitteinen takalasi Takalasin pyyhkijä Säädettävä ohjauspilari 2 12 V ulosotto ohjaamossa Lämmitettävä, niskatuella varustettu ilmajousitettu istuin jossa ristiselän tuki, konsoliin kiinnitetyt säädettävät käsinojat 3-piste turvavyö Häikäisyä estävä rullakaihdin VOIMANSIIRTO JA JARRUT Elektronisesti ohjattu automaattivaihteisto, jossa voidaan säätää sekä vaihtamisajankohtaa että vedon irrotusta Työtapavalinta Suuritehoinen vääntömomentinmuunnin Vääntömomentinmuuntimen lukitus Automaattinen kickdown -toiminto MUUT VARUSTEET Vastapaino Elektronisesti ohjattu ajon vakaaja (ECSS II) Maalaus asiakkaan toivomiin erikoisväreihin 325 kg lisävastapaino Erikoisvarustus erittäin syövyttäviin olosuhteisiin Jätteenkäsittelyvarustus Lämmityslaitteet kylmiä olosuhteita varten (moottori ja ohjaamon esilämmitys) TURVALAITTEET Varaohjausjärjestelmä Suojat ilkivaltaa vastaan Peruutushälytin Päävirtakatkaisin Kädensijat vasen/oikea Peruutuskamerajärjestelmä Tuulilasin suojaritilä Pirstoutumaton tuulilasi Jauhesammutin Vilkkumajakka Elektroninen varkaudenestolukko Sähköinen varaslukko, johon hallinta-avain omistajalle Kattokisko Kupera, taaksepäin suunnattu lisäpeili Optinen peruutushälytin (vilkkuvalo) Muista lisävarusteista saat yksityiskohtaiset tiedot lähimmältä Komatsu-maahantuojan edustajalta WA380-7 on varustettu 89/392 EWG ff ja EN474 -koneohjeistossa annettujen turvasäädösten mukaisesti. vakiovarusteet lisävarusteet VALAISTUSJÄRJESTELMÄ 2 eteen suunnattua halogeeni työvaloa 2 valonheitintä edessä ja takana Peruutusvalo Lisävalot eteen ja taakse Xenon -työvalot Ohjaamon saattovalo TYÖLAITTEET Korkeanostovarsisto Hydraulinen pikaliitin Modulaarinen kauharakenne Korkeakaatokauhat Tukkipihti Lavahaarukat Jätteenkäsittelykauhat Kevyen tavaran kauhat Komatsu kumppanisi: Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax VFISS /2012 Materials and specifications are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Printed in Europe Ilmoitetut tiedot eivät sido valmistajaa, joka pidättää itsellään oikeuden muutoksiin. Kaavioissa ja kuvissa saattaa olla erikoisvarusteisia koneita. Vakio- ja lisävarusteissa saattaa esiintyä maakohtaisia eroja.
