Laitteisto- ja ohjelmisto-opas

Transkriptio

1 Laitteisto- ja ohjelmisto-opas HP:n kannettavat tietokoneet Oppaan osanumero: Toukokuu 2005 Tämä opas sisältää ohjeet tietokoneen useimpien laitteisto- ja ohjelmisto-ominaisuuksien tunnistamiseen, käsittelemiseen ja käyttämiseen. Opas ei sisällä tietoa modeemista.

2 Copyright 2005 Hewlett-Packard Development Company, L.P. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa rekisteröityjä tavaramerkkejä. SD-logo on omistajansa tavaramerkki. Bluetooth on omistajansa tavaramerkki, jota Hewlett-Packard Company käyttää lisenssillä. Tässä olevat tiedot voivat muuttua ilman ennakkoilmoitusta. HP-tuotteita ja -palveluja koskevat takuut sisältyvät tuote- ja palvelukohtaisesti toimitettavaan rajoitetun takuun antavaan takuuilmoitukseen. Mikään tässä mainittu ei muodosta kattavampaa lisätakuuta. HP ei vastaa tässä esiintyvistä mahdollisista teknisistä tai toimituksellisista virheistä tai puutteista. Laitteisto- ja ohjelmisto-opas HP:n kannettavat tietokoneet Ensimmäinen painos, toukokuu 2005 Viitenumero: dv1000 Asiakirjan osanumero:

3 Sisällysluettelo 1 Osan tunnuskoodi Päällä olevat osat Näppäimet Kosketusalusta Virranhallinnan kytkimet ja painikkeet DVD-painike Musiikki-painike Mediatoiminnot Mediatoimintojen painikkeet Mediatoiminnot Äänenvoimakkuus, edellinen ja OK painikkeet Merkkivalot Langattoman laitteen merkkivalot ja painike (vain tietyt mallit) Langattomat antennit (vain tietyt mallit) Edessä olevat osat Kaiuttimet, liittimet, näytön vapautuspainike ja infrapunalinssi Merkkivalot Takana olevat osat Vasemman sivun osat Portit ja liitännät PC-korttipaikka ja -painike Aukko ja vaijerilukon kiinnityspaikka Oikean sivun osat Portit ja liitännät Digitaalisten tallennusvälineiden -korttipaikan osat ja optinen asema Laitteisto- ja ohjelmisto-opas iii

4 Sisällysluettelo Pohjassa olevat osat Mini-PCI- ja muistilokerot Paikat, akun salpa ja aukot Lisäosat Laitteisto Optiset levyt Tarrat Näppäimistö ja kosketusalusta Kosketusalusta Kosketusalustan osat Kosketusalustan käyttäminen Kosketusalustan asetusten määrittäminen Kutsunäppäimet Kutsunäppäimet Kutsunäppäinten pikaopas Kutsunäppäinten toimintojen käyttäminen Kutsunäppäinten toimintojen käyttäminen Medianäppäimet DVD- ja musiikkipainikkeita käsittelevien lisätietojen hakeminen Mediatoimintojen painikkeita käsittelevien lisätietojen hakeminen Äänenvoimakkuuspainiketta käsittelevien lisätietojen hakeminen Näppäimistöt Upotetun numeronäppäimistön käyttäminen Ulkoisen numeronäppäimistön käyttäminen iv Laitteisto- ja ohjelmisto-opas

5 Sisällysluettelo 3 Virtaominaisuudet Virtalähteet Virtalähteen valitseminen Vaihtaminen akkuvirran ja ulkoisen virtalähteen välillä Virranhallinnan kytkinten ja merkkivalojen sijainnit Tietoja valmiustilasta, lepotilasta ja tietokoneen sammuttamisesta Valmiustila Lepotila Työn keskeyttäminen Asemaan asetettuihin tallennusvälineisiin liittyvät häiriöt Valmiustilan, lepotilan ja tietokoneen sammuttamisen toimenpiteet Tietokoneen virran kytkeminen ja katkaiseminen Valmiustilan käynnistäminen ja lopettaminen Lepotilan käynnistäminen ja lopettaminen Hätäsammutustoimien käyttäminen Virta-asetukset Virrankäyttömallien käyttäminen Valmiustilan salasanan määrittäminen Muiden virranhallinta-asetusten määrittäminen Akku Akun lataaminen Akun latauksen tarkkaileminen Akun heikon varaustilan hallitseminen Akun kalibroiminen Akkuvirran säästäminen Akun vaihtaminen Akun säilyttäminen Käytetyn akun hävittäminen Laitteisto- ja ohjelmisto-opas v

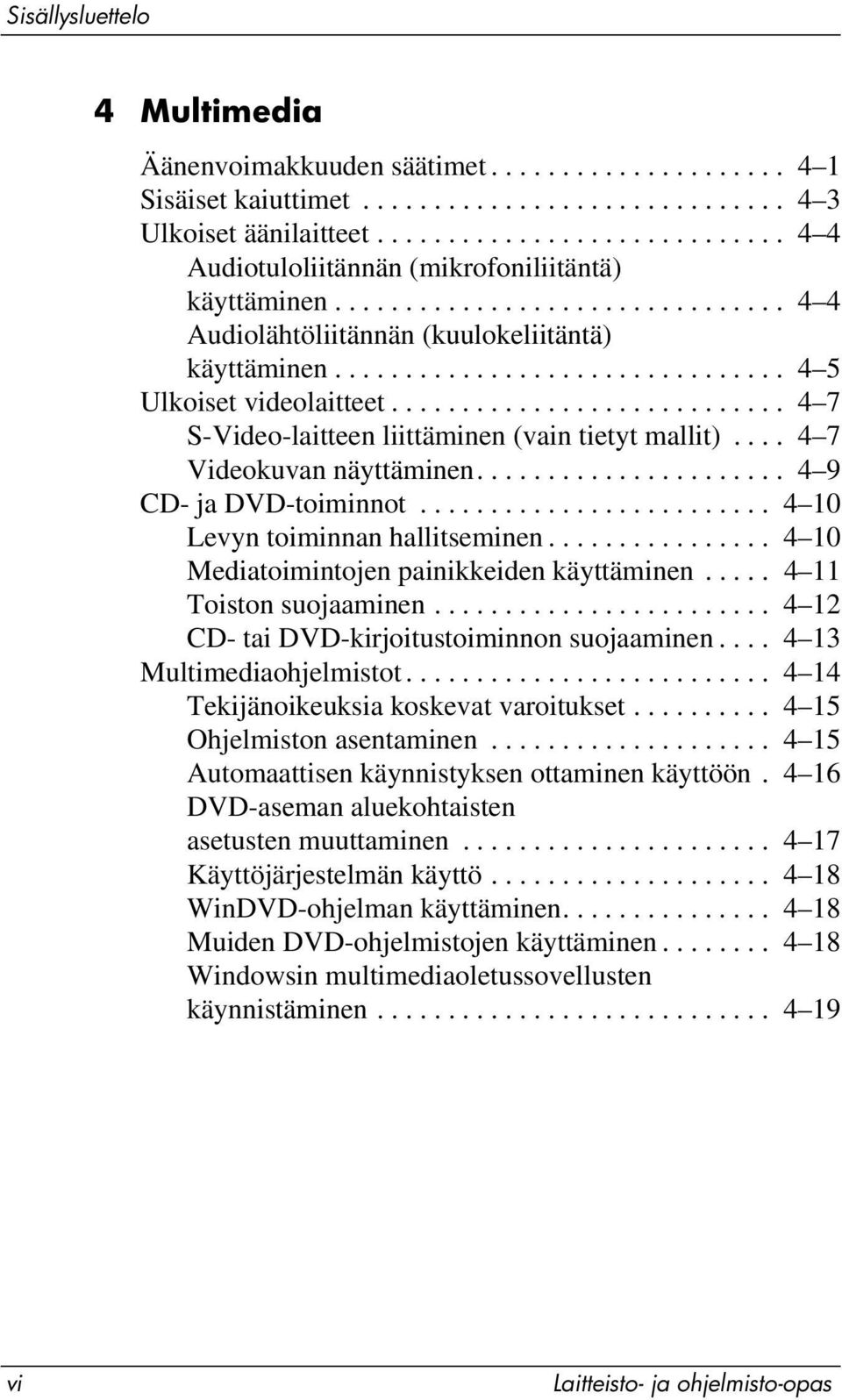

6 Sisällysluettelo 4 Multimedia Äänenvoimakkuuden säätimet Sisäiset kaiuttimet Ulkoiset äänilaitteet Audiotuloliitännän (mikrofoniliitäntä) käyttäminen Audiolähtöliitännän (kuulokeliitäntä) käyttäminen Ulkoiset videolaitteet S-Video-laitteen liittäminen (vain tietyt mallit) Videokuvan näyttäminen CD- ja DVD-toiminnot Levyn toiminnan hallitseminen Mediatoimintojen painikkeiden käyttäminen Toiston suojaaminen CD- tai DVD-kirjoitustoiminnon suojaaminen Multimediaohjelmistot Tekijänoikeuksia koskevat varoitukset Ohjelmiston asentaminen Automaattisen käynnistyksen ottaminen käyttöön DVD-aseman aluekohtaisten asetusten muuttaminen Käyttöjärjestelmän käyttö WinDVD-ohjelman käyttäminen Muiden DVD-ohjelmistojen käyttäminen Windowsin multimediaoletussovellusten käynnistäminen vi Laitteisto- ja ohjelmisto-opas

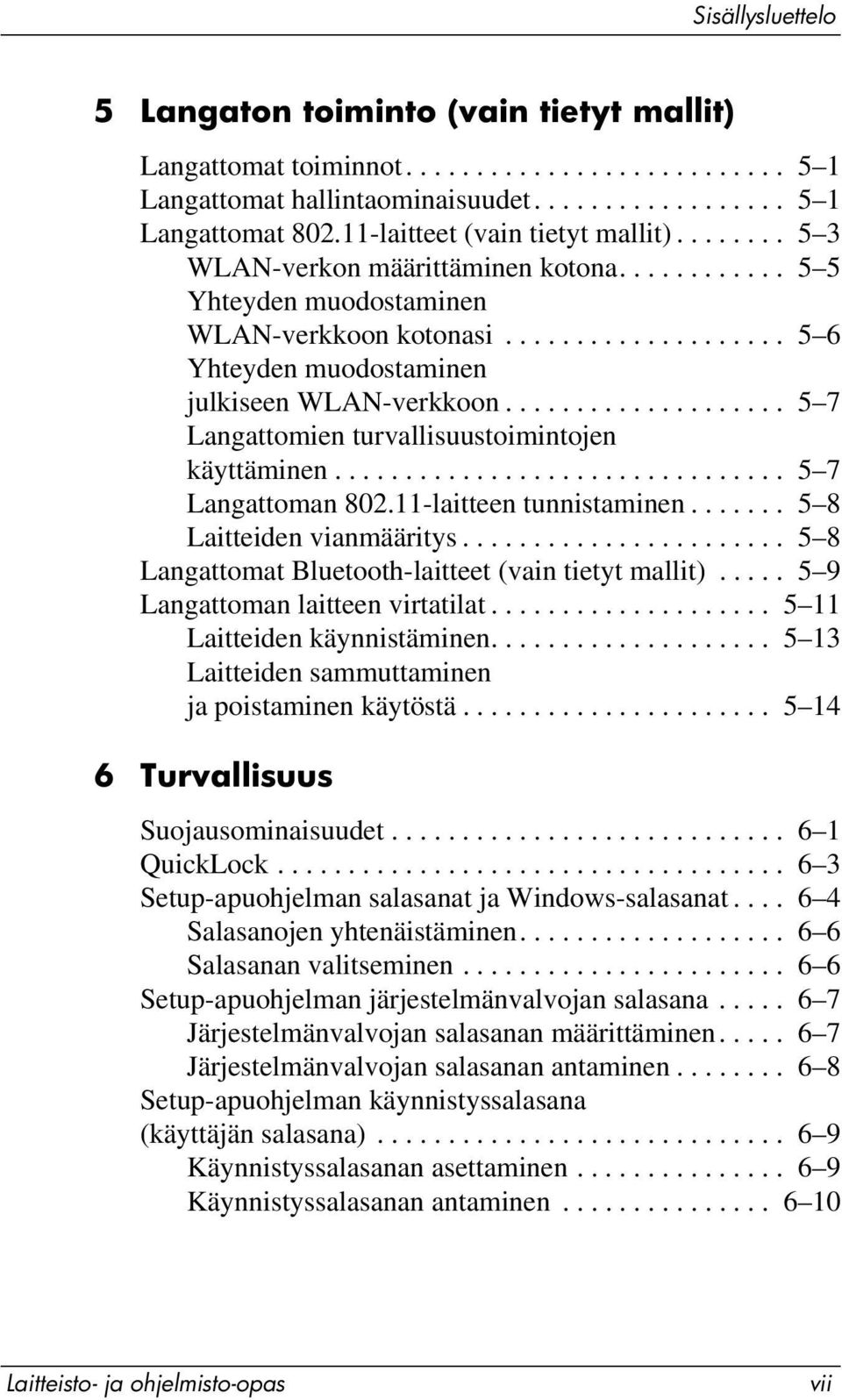

7 Sisällysluettelo 5 Langaton toiminto (vain tietyt mallit) Langattomat toiminnot Langattomat hallintaominaisuudet Langattomat laitteet (vain tietyt mallit) WLAN-verkon määrittäminen kotona Yhteyden muodostaminen WLAN-verkkoon kotonasi Yhteyden muodostaminen julkiseen WLAN-verkkoon Langattomien turvallisuustoimintojen käyttäminen Langattoman laitteen tunnistaminen Laitteiden vianmääritys Langattomat Bluetooth-laitteet (vain tietyt mallit) Langattoman laitteen virtatilat Laitteiden käynnistäminen Laitteiden sammuttaminen ja poistaminen käytöstä Turvallisuus Suojausominaisuudet QuickLock Setup-apuohjelman salasanat ja Windows-salasanat Salasanojen yhtenäistäminen Salasanan valitseminen Setup-apuohjelman järjestelmänvalvojan salasana Järjestelmänvalvojan salasanan määrittäminen Järjestelmänvalvojan salasanan antaminen Setup-apuohjelman käynnistyssalasana (käyttäjän salasana) Käynnistyssalasanan asettaminen Käynnistyssalasanan antaminen Laitteisto- ja ohjelmisto-opas vii

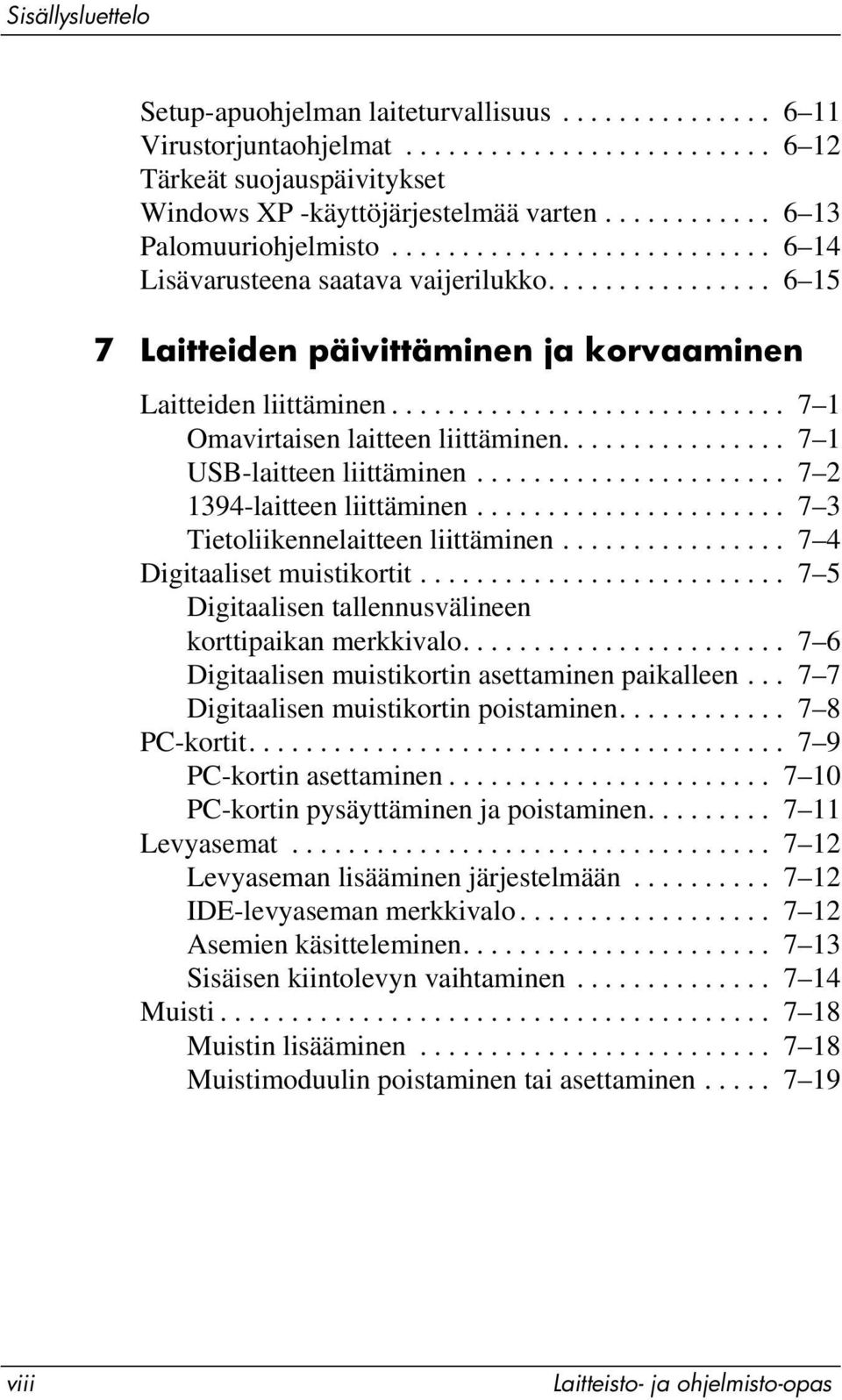

8 Sisällysluettelo Setup-apuohjelman laiteturvallisuus Virustorjuntaohjelmat Tärkeät suojauspäivitykset Windows XP -käyttöjärjestelmää varten Palomuuriohjelmisto Lisävarusteena saatava vaijerilukko Laitteiden päivittäminen ja korvaaminen Laitteiden liittäminen Omavirtaisen laitteen liittäminen USB-laitteen liittäminen laitteen liittäminen Tietoliikennelaitteen liittäminen Digitaaliset muistikortit Digitaalisen tallennusvälineen korttipaikan merkkivalo Digitaalisen muistikortin asettaminen paikalleen Digitaalisen muistikortin poistaminen PC-kortit PC-kortin asettaminen PC-kortin pysäyttäminen ja poistaminen Levyasemat Levyaseman lisääminen järjestelmään IDE-levyaseman merkkivalo Asemien käsitteleminen Sisäisen kiintolevyn vaihtaminen Muisti Muistin lisääminen Muistimoduulin poistaminen tai asettaminen viii Laitteisto- ja ohjelmisto-opas

9 Sisällysluettelo 8 Ohjelmistopäivitykset, palautus ja järjestelmäohjelmistot Ohjelmistopäivitykset Ohjelmistopäivityksen valmisteleminen Päivityksen lataaminen ja asentaminen Ohjelmiston palauttaminen Järjestelmän palautuksen käyttäminen Pikakäynnistyspainikkeet (vain tietyt mallit) Setup-apuohjelma Setup-apuohjelman avaaminen Setup-apuohjelman kielen muuttaminen Liikkuminen ja valintojen tekeminen Setup-apuohjelmassa Järjestelmätietojen tarkasteleminen Setup-apuohjelman oletusasetusten palauttaminen Setup-apuohjelman lisäominaisuuksien käyttäminen Setup-apuohjelman sulkeminen A Tekniset tiedot Käyttöympäristö A 1 Nimellinen virransyöttö A 2 Laajennusporttien tulo- ja lähtösignaalit A 3 Hakemisto Laitteisto- ja ohjelmisto-opas ix

10 1 Osan tunnuskoodi Tässä luvussa käsitellään tietokoneen näkyviä laitteistoominaisuuksia ja joihinkin tietokoneisiin kuuluvan langattoman antennin sijaintia. Tässä luvussa on tietoja Microsoft Windows issa käytettävien osien toiminnasta ja ominaisuuksista. Jos käytetään QuickPlay-toimintoa (vain tietyt mallit), eräiden osien toimintakyky ei välttämättä vastaa täysin kuvausta. Lisäohjeita saat HP QuickPlay -käyttöoppaasta. Laitteisto- ja ohjelmisto-opas 1 1

11 Osan tunnuskoodi Päällä olevat osat Näppäimet Kohde Kuvaus 1 Fn -näppäin Tätä näppäintä käytetään muiden näppäinten ja painikkeiden kanssa järjestelmätehtävien suorittamisessa. Esimerkiksi näppäinyhdistelmä fn+f7 vähentää näytön kirkkautta.* 2 Toimintonäppäimet (12) 3 Upotetun numeronäppäimistön näppäimet (15) 4 Windowssovellusnäppäin Suorittavat järjestelmän ja sovellusten toimintoja. Yhdessä Fn-näppäimen kanssa käytettynä toimintonäppäimet toimivat kutsunäppäiminä, joilla voi suorittaa lisätoimintoja. Voidaan käyttää Windows-käyttöjärjestelmässä kuten ulkoisen numeronäppäimistön näppäimiä. Avaa Windows-käyttöjärjestelmässä osoittimen alla olevan kohteen pikatoimintovalikon. 5 Windows-näppäin Näyttää Windows-käyttöjärjestelmässä Windowsin Start (Käynnistä) -valikon. *Yhdessä fn-näppäimen kanssa kutsunäppäimiksi voidaan yhdistää esc- ja toimintonäppäimet. Lisätietoja kutsunäppäinten käyttämisestä: "Kutsunäppäimet", Luku 2, "Näppäimistö ja kosketusalusta". 1 2 Laitteisto- ja ohjelmisto-opas

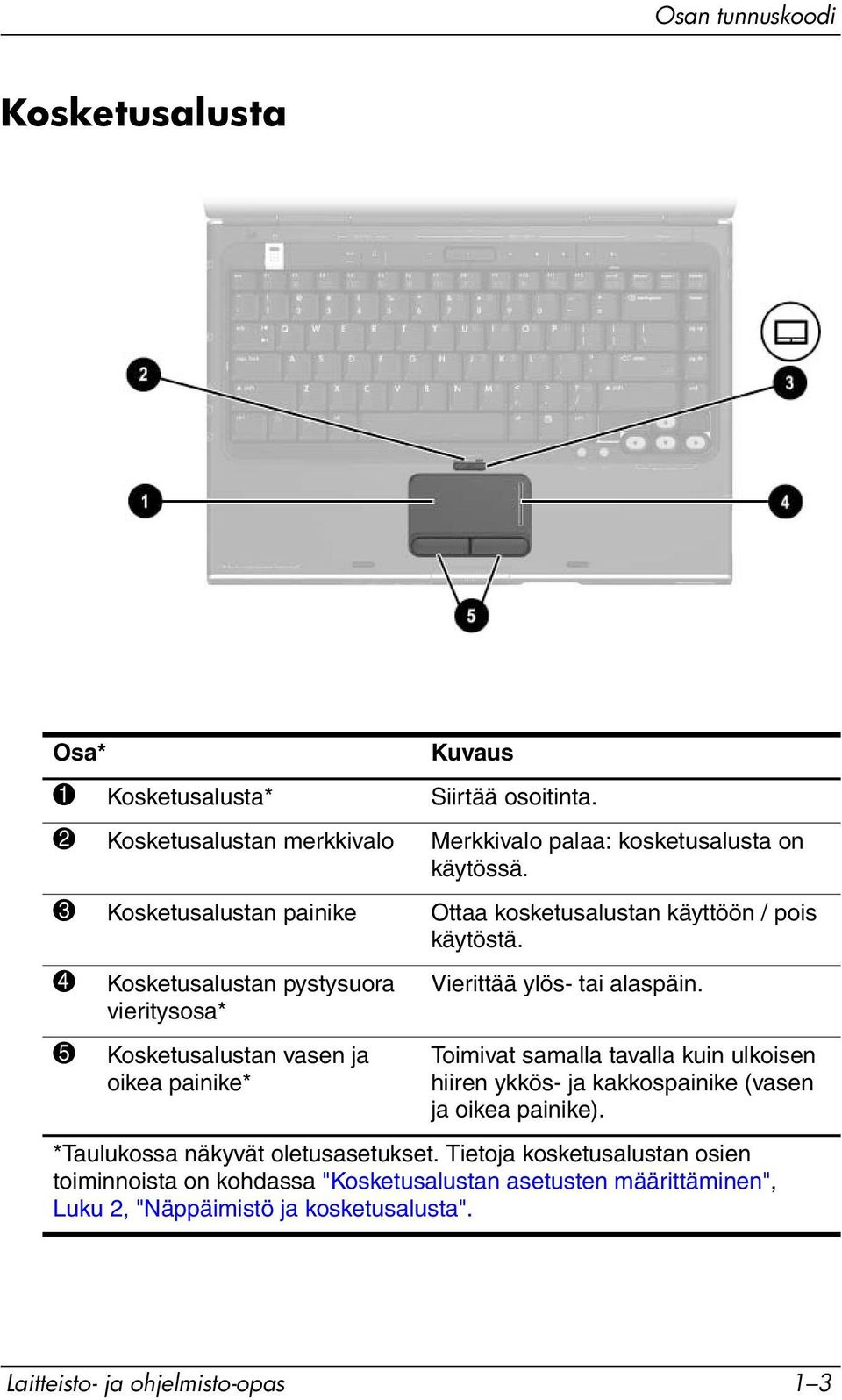

12 Osan tunnuskoodi Kosketusalusta Osa* Kuvaus 1 Kosketusalusta* Siirtää osoitinta. 2 Kosketusalustan merkkivalo Merkkivalo palaa: kosketusalusta on käytössä. 3 Kosketusalustan painike Ottaa kosketusalustan käyttöön / pois käytöstä. 4 Kosketusalustan pystysuora vieritysosa* Vierittää ylös- tai alaspäin. 5 Kosketusalustan vasen ja oikea painike* Toimivat samalla tavalla kuin ulkoisen hiiren ykkös- ja kakkospainike (vasen ja oikea painike). *Taulukossa näkyvät oletusasetukset. Tietoja kosketusalustan osien toiminnoista on kohdassa "Kosketusalustan asetusten määrittäminen", Luku 2, "Näppäimistö ja kosketusalusta". Laitteisto- ja ohjelmisto-opas 1 3

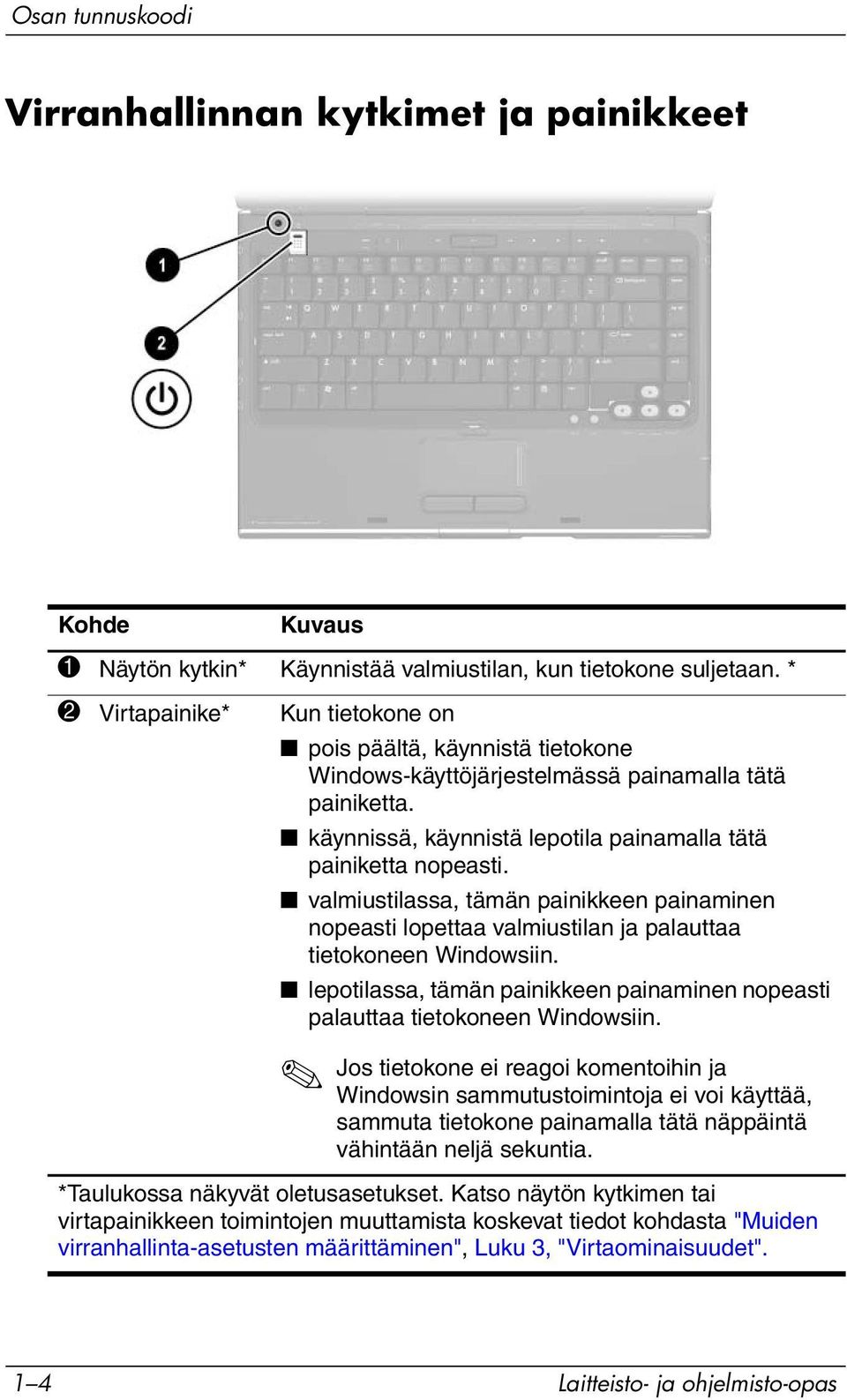

13 Osan tunnuskoodi Virranhallinnan kytkimet ja painikkeet Kohde Kuvaus 1 Näytön kytkin* Käynnistää valmiustilan, kun tietokone suljetaan. * 2 Virtapainike* Kun tietokone on pois päältä, käynnistä tietokone Windows-käyttöjärjestelmässä painamalla tätä painiketta. käynnissä, käynnistä lepotila painamalla tätä painiketta nopeasti. valmiustilassa, tämän painikkeen painaminen nopeasti lopettaa valmiustilan ja palauttaa tietokoneen Windowsiin. lepotilassa, tämän painikkeen painaminen nopeasti palauttaa tietokoneen Windowsiin. Jos tietokone ei reagoi komentoihin ja Windowsin sammutustoimintoja ei voi käyttää, sammuta tietokone painamalla tätä näppäintä vähintään neljä sekuntia. *Taulukossa näkyvät oletusasetukset. Katso näytön kytkimen tai virtapainikkeen toimintojen muuttamista koskevat tiedot kohdasta "Muiden virranhallinta-asetusten määrittäminen", Luku 3, "Virtaominaisuudet". 1 4 Laitteisto- ja ohjelmisto-opas

14 Osan tunnuskoodi DVD-painike Kohde DVD-painike Kuvaus Kun tietokone on käynnissä, painike avaa DVD-oletussovelluksen.* valmiustilassa, painike lopettaa valmiustilan ja palaa Windowsiin. DVD-painike ei vaikuta lepotilatiedostoon tai lepotilasta Windowsiin palautumisen toimintoon. *DVD-painikkeen toimintaa Windows-tilassa voidaan muuttaa. Ohjeita on kohdassa "Pikakäynnistyspainikkeet (vain tietyt mallit)", Luku 8, "Ohjelmistopäivitykset, palautus ja järjestelmäohjelmistot". Laitteisto- ja ohjelmisto-opas 1 5

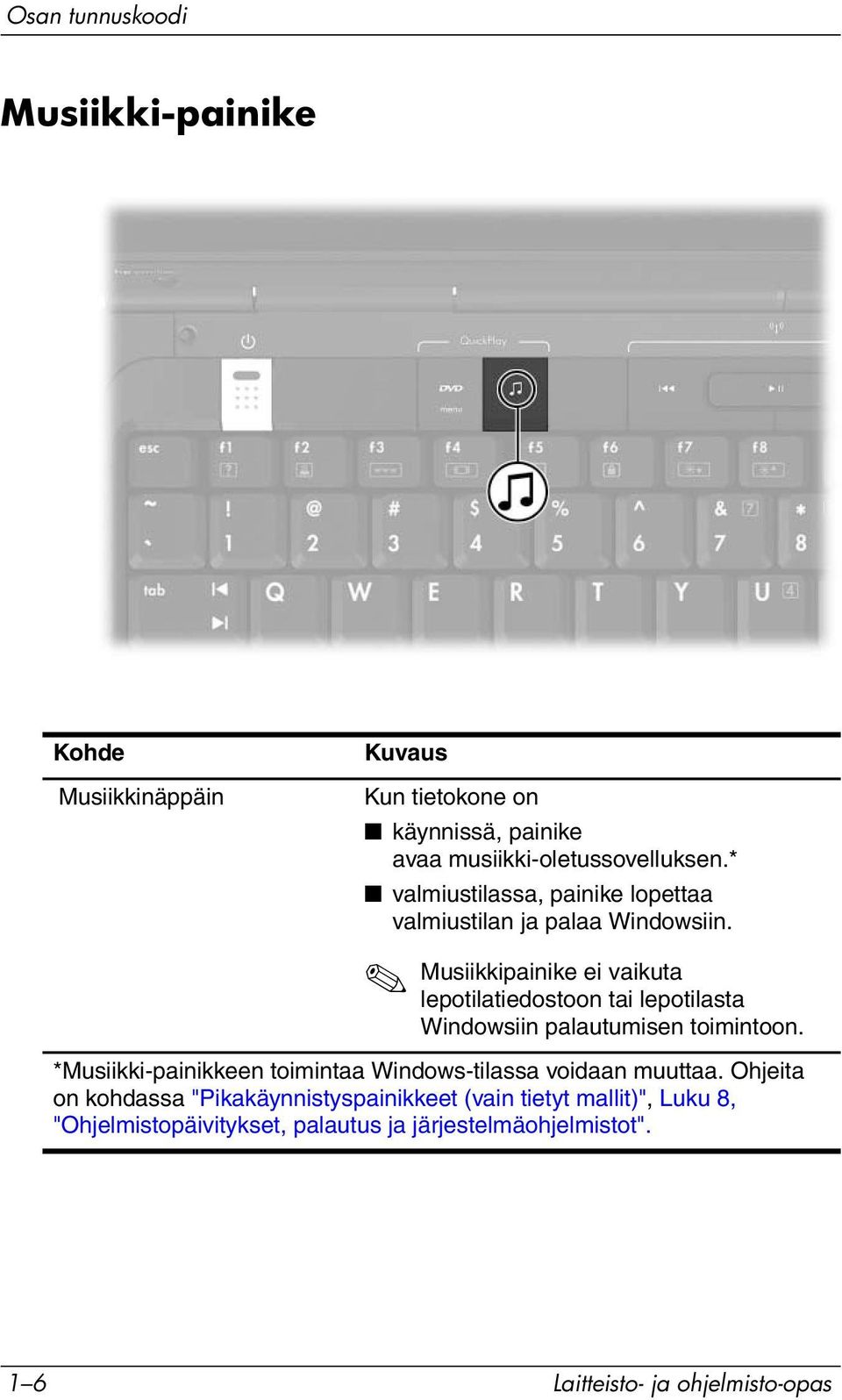

15 Osan tunnuskoodi Musiikki-painike Kohde Musiikkinäppäin Kuvaus Kun tietokone on käynnissä, painike avaa musiikki-oletussovelluksen.* valmiustilassa, painike lopettaa valmiustilan ja palaa Windowsiin. Musiikkipainike ei vaikuta lepotilatiedostoon tai lepotilasta Windowsiin palautumisen toimintoon. *Musiikki-painikkeen toimintaa Windows-tilassa voidaan muuttaa. Ohjeita on kohdassa "Pikakäynnistyspainikkeet (vain tietyt mallit)", Luku 8, "Ohjelmistopäivitykset, palautus ja järjestelmäohjelmistot". 1 6 Laitteisto- ja ohjelmisto-opas

16 Osan tunnuskoodi Mediatoiminnot Mediatoimintojen painikkeet Kohde Kuvaus 1 Edellinen/ Kun levyä toistetaan optisessa asemassa: Taaksepäinkelaus Tätä painiketta painamalla voit toistaa edellisen raidan tai kappaleen. Voit pikakelata taaksepäin painamalla fn + tätä painiketta. 2 Toista/Keskeytä Kun levy on optisessa asemassa ja sitä ei toisteta, voit aloittaa toiston painamalla tätä painiketta. toistetaan, voit keskeyttää toiston painamalla tätä painiketta. 3 Seuraava/ Kun levyä toistetaan optisessa asemassa: pikakelaus Tätä painiketta painamalla voit toistaa seuraavan eteenpäin -painike raidan tai kappaleen. Voit pikakelata eteenpäin painamalla fn + tätä painiketta. 4 Pysäytysnäppäin Kun levyä toistetaan optisessa asemassa, tätä painiketta painamalla voit pysäyttää levyn toiminnon, esim. pikakelauksen eteen- tai taaksepäin, jne. Laitteisto- ja ohjelmisto-opas 1 7

17 Osan tunnuskoodi Mediatoiminnot Äänenvoimakkuus, edellinen ja OK painikkeet Kohde Kuvaus 1 Äänenvoimakkuuden vähennyspainike Vähentää järjestelmän äänenvoimakkuutta. 2 Äänenvoimakkuuden mykistyspainike Mykistää tai palauttaa järjestelmän äänet. 3 Äänenvoimakkuuden lisäyspainike Lisää järjestelmän äänenvoimakkuutta. 4 ok-näppäin Valitse haluamasi kohde näytöltä. 5 edellinen-näppäin Emuloi Microsoft Internet Explorerin työkalurivin edellinen -painiketta. 1 8 Laitteisto- ja ohjelmisto-opas

18 Osan tunnuskoodi Merkkivalot Kohde Kuvaus 1 Caps Lock -merkkivalo Merkkivalo palaa: Caps lock -toiminto (aakkoslukko) on käytössä. 2 Virran/valmiustilan merkkivalo Merkkivalo palaa: tietokone on käynnissä. Merkkivalo vilkkuu: tietokone on valmiustilassa. Merkkivalo ei pala: tietokone on pois päältä. 3 Mykistyksen merkkivalo Merkkivalo palaa: äänenvoimakkuus on mykistetty. 4 Num Lock -merkkivalo Merkkivalo palaa: numerolukitustoiminto tai upotettu numeronäppäimistö on käytössä. *Virran/valmiustilan merkkivaloja on kaksi. Kummallakin merkkivalolla on sama käyttötarkoitus. Virtapainikkeen merkkivalo näkyy vain, kun tietokone on avattuna, kun taas koneen etureunassa oleva toinen virran/valmiustilan merkkivalo näkyy aina. Laitteisto- ja ohjelmisto-opas 1 9

19 Osan tunnuskoodi Langattoman laitteen merkkivalot ja painike (vain tietyt mallit) Kohde 1 Langattoman laitteen merkkivalo* 2 Langattoman laitteen merkkivalo* 3 Langattoman laitteen painike Kuvaus Merkkivalo palaa: Jokin sisäinen langaton laite, kuten langaton lähiverkkolaite tai Bluetooth -laite, on käytössä. Merkkivalo palaa: Jokin sisäinen langaton laite, kuten WLAN- tai Bluetooth-laite, on käytössä. Ottaa langattoman toiminnon käyttöön tai poistaa sen käytöstä, mutta ei kuitenkaan muodosta langatonta yhteyttä. Langattoman yhteyden muodostamiseksi langattoman verkon pitää olla määritetty. Lisätietoja langattoman yhteyden muodostamisesta: Luku 5, "Langaton toiminto (vain tietyt mallit)". *Langattoman laitteen merkkivaloja on kaksi. Kummallakin merkkivalolla on sama käyttötarkoitus. Langattoman laitteen painikkeen merkkivalo näkyy vain, kun tietokone on auki. Toinen, tietokoneen takaosassa oleva langattoman laitteen merkkivalo näkyy aina Laitteisto- ja ohjelmisto-opas

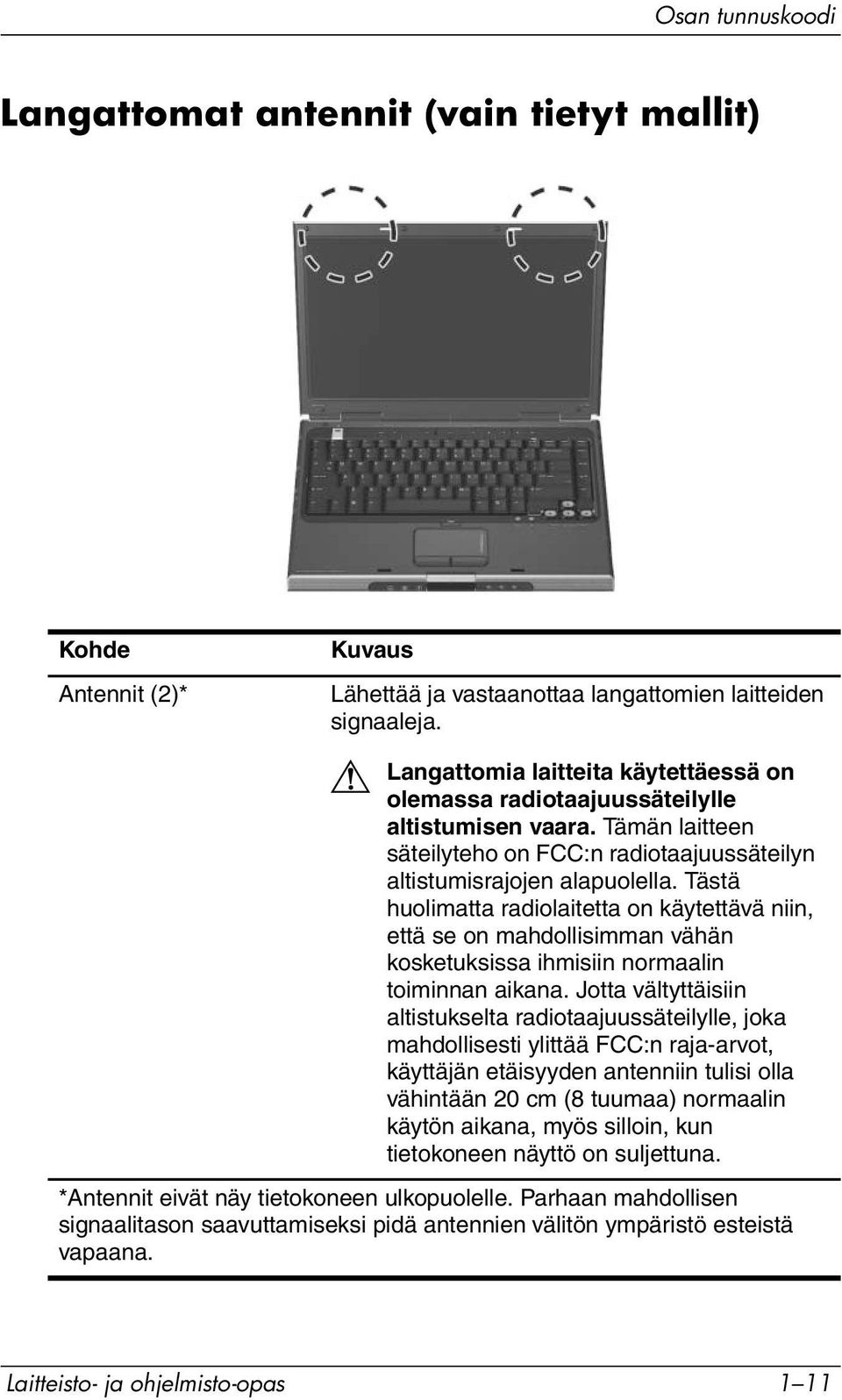

20 Osan tunnuskoodi Langattomat antennit (vain tietyt mallit) Kohde Antennit (2)* Kuvaus Lähettää ja vastaanottaa langattomien laitteiden signaaleja. Å Langattomia laitteita käytettäessä on olemassa radiotaajuussäteilylle altistumisen vaara. Tämän laitteen säteilyteho on FCC:n radiotaajuussäteilyn altistumisrajojen alapuolella. Tästä huolimatta radiolaitetta on käytettävä niin, että se on mahdollisimman vähän kosketuksissa ihmisiin normaalin toiminnan aikana. Jotta vältyttäisiin altistukselta radiotaajuussäteilylle, joka mahdollisesti ylittää FCC:n raja-arvot, käyttäjän etäisyyden antenniin tulisi olla vähintään 20 cm (8 tuumaa) normaalin käytön aikana, myös silloin, kun tietokoneen näyttö on suljettuna. *Antennit eivät näy tietokoneen ulkopuolelle. Parhaan mahdollisen signaalitason saavuttamiseksi pidä antennien välitön ympäristö esteistä vapaana. Laitteisto- ja ohjelmisto-opas 1 11

21 Osan tunnuskoodi Edessä olevat osat Kaiuttimet, liittimet, näytön vapautuspainike ja infrapunalinssi Kohde Kuvaus 1 Stereokaiuttimet (2) Kaiuttimet tuottavat stereoäänen. 2 (Kuluttaja) Infrapunalinssi Kytkee tietokoneen lisävarusteena saatavaan kaukosäätimeen. 3 Näytön vapautuspainike Avaa tietokoneen. 4 Audiotulo (mikrofoni) -liitäntä 5 Audiolähtö (kuuloke) -liitäntä (2) Tähän voit kytkeä monofonisen (yksikanavaisen) mikrofonin (lisävaruste). Tähän voit kytkeä lisävarusteena saatavat kuulokkeet tai omalla virtalähteellä varustetut stereokaiuttimet. Tähän voidaan kytkeä myös jonkin äänitai kuvalaitteen, kuten television tai videonauhurin, äänijohto Laitteisto- ja ohjelmisto-opas

22 Osan tunnuskoodi Merkkivalot Kohde 1 Virran/valmiustilan merkkivalo* Kuvaus Merkkivalo palaa: tietokone on käynnissä. Merkkivalo vilkkuu: tietokone on valmiustilassa. Merkkivalo ei pala: tietokone on pois päältä. 2 IDE-aseman merkkivalo Merkkivalo palaa tai vilkkuu: sisäinen kiintolevy tai optinen asema on käytössä. 3 Akun merkkivalo Merkkivalo palaa: akku on latautumassa. Merkkivalo vilkkuu: akun varaustila on heikko. Merkkivalo ei pala: akku on latautunut täyteen tai akkua ei ole asetettu. *Virran/valmiustilan merkkivaloja on kaksi. Kummallakin merkkivalolla on sama käyttötarkoitus. Virtapainikkeen merkkivalo näkyy vain, kun tietokone on avattuna, kun taas koneen etureunassa oleva toinen virran/valmiustilan merkkivalo näkyy aina. Laitteisto- ja ohjelmisto-opas 1 13

23 Osan tunnuskoodi Takana olevat osat Kohde 1 Langattoman yhteyden merkkivalo (vain tietyt mallit)* 2 Poistoilman aukko Kuvaus Merkkivalo palaa: Sisäinen langaton laite, kuten langaton lähiverkko ja/tai Bluetooth-laite, on päällä. Langattoman yhteyden muodostamiseksi langattoman verkon pitää olla määritetty. Lisätietoja: Luku 5, "Langaton toiminto (vain tietyt mallit)". Jäähdyttää tietokoneen sisäisiä osia. Ä Älä tuki aukkoja, jotta tietokone ei kuumene liikaa. Älä anna minkään kovan esineen, kuten tietokoneen vieressä olevan tulostimen tai pehmeän esineen, kuten vuodevaatteen tai vaatteen, estää tietokoneen ilmanvaihtoa. 3 Virtaliitin Liittää verkkovirtalaitteen kaapelin. *Langattoman laitteen merkkivaloja on kaksi. Kummallakin merkkivalolla on sama käyttötarkoitus. Langattoman laitteen painikkeen merkkivalo näkyy vain, kun tietokone on auki. Toinen, tietokoneen takaosassa oleva langattoman laitteen merkkivalo näkyy aina. Tietokoneessa on neljä tuuletusaukkoa. Kaikki tuuletusaukot näkyvät tietokoneen pohjassa. Yksi aukko näkyy myös tietokoneen vasemmalla puolella Laitteisto- ja ohjelmisto-opas

24 Osan tunnuskoodi Vasemman sivun osat Portit ja liitännät Kohde Kuvaus 1 Ulkoisen näytön portti Tähän liittimeen voidaan kytkeä lisävarusteena saatava VGA-näyttö tai projektori. 2 Laajennusportti 2* Kytkee tietokoneen lisävarusteena saatavaan telakointilaitteeseen. 3 RJ-45-verkkoliitäntä Tähän liittimeen voidaan kytkeä verkkokaapeli (lisävaruste). 4 RJ-11 (modeemi) -liitäntä Tähän liittimeen voidaan kytkeä modeemikaapeli. 5 USB-portti Liittää lisävarusteena saatavan USB-laitteen. *Laajennusportin signaalitietoja: liite A, "Laajennusporttien tuloja lähtösignaalit". Tietokoneessa on kolme USB-porttia. Muut USB-portit ovat tietokoneen oikealla puolella. Laitteisto- ja ohjelmisto-opas 1 15

25 Osan tunnuskoodi PC-korttipaikka ja -painike Kohde Kuvaus 1 PC-korttipaikka Tähän paikkaan voidaan asettaa lisävarusteena saatava I- tai II-tyypin 32-bittinen CardBus-kortti tai 16-bittinen PC-kortti. 2 PC-kortin vapautuspainike Vapauttaa PC-korttipaikassa olevan PC-kortin (lisävaruste) Laitteisto- ja ohjelmisto-opas

26 Osan tunnuskoodi Aukko ja vaijerilukon kiinnityspaikka Kohde Kuvaus 1 Poistoilma-aukko* Jäähdyttää tietokoneen sisäisiä osia. Ä Älä tuki aukkoja, jotta tietokone ei kuumene liikaa. Älä anna minkään kovan esineen, kuten tietokoneen vieressä olevan tulostimen tai pehmeän esineen, kuten vuodevaatteen tai vaatteen, estää tietokoneen ilmanvaihtoa. 2 Vaijerilukon kiinnityspaikka Kiinnittää tietokoneeseen lisävarusteena saatavan vaijerilukon. Suojausratkaisujen tarkoituksena on toimia eräänlaisena pelotteena. Nämä ratkaisut eivät välttämättä estä tuotteen väärinkäytöksiä tai varastamista. *Tietokoneessa on neljä tuuletusaukkoa. Kaikki tuuletusaukot näkyvät tietokoneen pohjassa. Yksi aukko näkyy myös tietokoneen takana. Laitteisto- ja ohjelmisto-opas 1 17

27 Osan tunnuskoodi Oikean sivun osat Portit ja liitännät Kohde Kuvaus 1 USB-portit (2)* Näihin liittimiin voit kytkeä lisävarusteina saatavia USB-laitteita portti Tähän voit kytkeä lisävarusteena saatavia 1394a-laitteita, kuten skannerin, digitaalisen kameran tai digitaalisen videokameran. 3 S-Video-lähtöliitäntä Tähän voit kytkeä jonkin S-videoliitäntää käyttävän videolaitteen kuten television, videonauhurin, videokameran, projektorin tai videokaappauskortin. *Tietokoneessa on kolme USB-porttia. Toinen USB-portti on tietokoneen vasemmalla puolella Laitteisto- ja ohjelmisto-opas

28 Osan tunnuskoodi Digitaalisten tallennusvälineiden -korttipaikan osat ja optinen asema Kohde Kuvaus 1 Digitaalisten Tukee digitaalisia muistikortteja.* tallennusvälineiden -korttipaikka 2 Digitaalisten tallennusvälineiden Merkkivalo palaa: digitaalista muistikorttia luetaan.* -korttipaikan merkkivalo 3 Optinen asema Tukee optisten levyjen käyttöä. 4 Media-alustan vapautuspainike Avaa optisen aseman media-alustan. *Tuettuja digitaalisia muistikortteja ovat seuraavat: Secure Digital (SD) -muistikortti, Memory Stick, Memory Stick Pro, xd Picture Card, MultiMediaCard ja SmartMedia (SM) -kortti. Optisen levyaseman tyyppi, kuten DVD-ROM-asema tai DVD/CD-RW-yhdistelmäasema, määräytyy tietokoneen mallin mukaan. Laitteisto- ja ohjelmisto-opas 1 19

29 Osan tunnuskoodi Pohjassa olevat osat Mini-PCI- ja muistilokerot Kohde Kuvaus 1 Mini PCI -lokero Tässä on lisävarusteena saatava langaton lähiverkkolaite. Ä Asenna vain Mini PCI -laite, jonka langattomia laitteita maasi tai alueesi valvova viranomainen on hyväksynyt käytettäväksi tietokoneessa. Näin estät järjestelmän lukkiutumisen ja virheilmoitukset. Jos asennat laitteen, jota ei ole hyväksytty ja saat virheilmoituksen, palauta tietokoneen toiminta irrottamalla laite. Ota sen jälkeen yhteys asiakaspalveluun. 2 Muistilokero Sisältää kaksi muistipaikkaa, jotka tukevat vaihdettavia muistimoduuleita. Esiasennettujen muistimoduulien määrä vaihtelee tietokoneen mallin mukaan Laitteisto- ja ohjelmisto-opas

30 Osan tunnuskoodi Paikat, akun salpa ja aukot Kohde Kuvaus 1 Akun vapautussalpa* Vapauttaa akun akkupaikasta. 2 Akkupaikka Tässä on tietokoneen akku. 3 Poistoilman aukot (4) Jäähdyttävät tietokoneen sisäisiä osia. Ä Älä tuki aukkoja, jotta tietokone ei kuumene liikaa. Älä anna minkään kovan esineen, kuten tietokoneen vieressä olevan tulostimen tai pehmeän esineen, kuten vuodevaatteen tai vaatteen, estää tietokoneen ilmanvaihtoa. 4 Kiintolevypaikka Paikka sisäistä kiintolevyä varten. *Akut vaihtelevat malleittain. Tietokoneessa on neljä tuuletusaukkoa. Yksi aukko näkyy myös tietokoneen vasemmalla puolella ja toinen tietokoneen takaa. Laitteisto- ja ohjelmisto-opas 1 21

31 Osan tunnuskoodi Lisäosat Laitteisto Tietokoneen mukana tulevat osat vaihtelevat alueen, maan, tietokoneen mallin ja ostamiesi lisälaitteiden mukaan. Seuraavissa kohdissa esitellään useimpien mallien mukana tulevat vakio-osat. Kohde Kuvaus 1 Verkkovirtalaite Muuntaa vaihtovirran tasavirraksi. 2 Virtajohto* Liittää verkkovirtalaitteen pistorasiaan. 3 Akku* Kun tietokonetta ei ole liitetty ulkoiseen verkkovirtalähteeseen, tietokone toimii akkuvirralla. 4 Modeemijohto* Liittää modeemin RJ-11-puhelinpistokkeeseen tai maakohtaiseen modeemisovittimeen. 5 Maakohtainen modeemisovitin (toimitetaan pyydettäessä)* Muuntaa modeemijohdon RJ-11-liitännästä poikkeaviin liitäntöihin sopivaksi. *Eri maissa ja alueilla käytettävät virtajohdot, modeemikaapelit ja modeemisovittimet ovat eri näköisiä. Akut vaihtelevat malleittain Laitteisto- ja ohjelmisto-opas

32 Osan tunnuskoodi Optiset levyt Tarrat Kaikkien tietokonemallien mukana tulee optisille levyille, kuten CD- tai DVD-levyille, tallennettu ohjelmisto. Tarvitaan asennuksessa -pakkauksen ohjelmistoja ei ole esiasennettu tietokoneeseen. Tietokoneen käyttötarkoituksen mukaan voit halutessasi asentaa joitakin näistä sovelluksista. Säilytä myöhempää käyttöä varten -pakkauksen ohjelmistot on esiasennettu tai esiladattu tietokoneeseen. Ohjelmistolevyt toimitetaan siksi, että voit tarvittaessa korjata tai asentaa ohjelmiston uudelleen. Tietokoneeseen kiinnitetyt tarrat antavat sinulle ongelmanratkaisussa tai tietokoneen kanssa ulkomaille matkustettaessa tarvittavia tietoja. Service Tag -tarra: Tässä tarrassa on tietokoneen nimi, tuotenumero (P/N) ja sarjanumero (S/N). Voit tarvita tuotenumeroa ja sarjanumeroa, jos otat yhteyttä asiakastukeen. Service Tag -tarra on kiinnitetty tietokoneen pohjaan. Voit tuoda palvelutarran tiedot näkyviin tietokoneen näytölle valitsemalla Käynnistä > Ohje ja tuki. Microsoft Certificate of Authenticity -aitoustodistustarra: Tarra sisältää Windowsin tuotetunnuksen. Voit tarvita tuotetunnusta Windows-käyttöjärjestelmän päivittämisessä tai vianmäärityksessä. Tämä todistus on kiinnitetty tietokoneen pohjaan. Viranomaisten tiedot -tarra. Sisältää tietokonetta koskevia viranomaisten ilmoituksia. Tarra on kiinnitetty akkupaikan sisäpuolelle. Laitteisto- ja ohjelmisto-opas 1 23

33 Osan tunnuskoodi Modeemin hyväksyntätarrassa on modeemiin liittyviä tietoja. Tarraan on merkitty joidenkin sellaisten maiden viranomaisten hyväksyntämerkkinnät, joissa modeemin käyttäminen on hyväksyttyä. Tätä tietoa tarvitaan käytettäessä tietokonetta ulkomailla. Modeemin hyväksyntätarra on kiinnitetty muistilokeron kannen sisäpuolelle. Langattoman yhteyden hyväksyntätarrat: Joissakin tietokonemalleissa on lisälaitteena WLAN-laite tai Bluetooth-laite. Jos tietokoneesi mallissa on yksi tai useampi langaton laite, niin siihen on kiinnitetty tarra, joka sisältää viranomaisen antamat tiedot jokaisesta laitteesta ja hyväksyntämerkinnät osalle niistä maista, joissa laite on hyväksytty käytettäväksi. Tietoa voidaan tarvita käytettäessä tietokonetta ulkomailla. Langattoman laitteen hyväksyntätarrat on kiinnitetty Mini PCI -muistilokeron kannen sisäpuolelle Laitteisto- ja ohjelmisto-opas

34 2 Näppäimistö ja kosketusalusta Tässä luvussa on tietoja Microsoft Windows issa käytettävien osien toiminnasta ja ominaisuuksista. Jos käytetään QuickPlay-toimintoa (vain tietyt mallit), eräiden osien toimintakyky ei välttämättä vastaa täysin kuvausta. Lisäohjeita saat HP QuickPlay -käyttöoppaasta. Laitteisto- ja ohjelmisto-opas 2 1

35 Näppäimistö ja kosketusalusta Kosketusalusta Kosketusalustan osat Seuraavat osat kuuluvat kosketusalustaan: 1 Kosketusalusta 4 Kosketusalustan pystysuora vieritysosa 2 Kosketusalustan merkkivalo 3 Kosketusalustan painike 5 Kosketusalustan vasen ja oikea painike 2 2 Laitteisto- ja ohjelmisto-opas

36 Näppäimistö ja kosketusalusta Kosketusalustan käyttäminen Windowsissa kosketusalustan avulla voi tehdä samoja siirtymis-, valinta- ja vieritystoimintoja kuin tietokoneeseen liitetyllä hiirellä. Seuraavat tiedot koskevat Windowsia: Siirrä osoitinta siirtämällä sormeasi kosketusalustalla haluamaasi suuntaan. Voit painaa kosketusalustan vasenta tai oikeaa painiketta, kun haluat tehdä vastaavat toiminnot kuin ulkoisen hiiren ykkös- ja kakkospainikkeilla. Voit vierittää näyttöä asettamalla sormesi vieritysosaan ja siirtämällä sitten sormeasi ylös- tai alaspäin. (Vieritysosa ei aktivoidu, jos siirrät sormesi suoraan kosketusalustasta vieritysalueeseen nostamatta sormeasi ensin pois kosketusalustasta.) Voit ottaa kosketusalustan käyttöön tai pois käytöstä painamalla sen painiketta. Kun kosketusalusta on käytössä, kosketusalustan merkkivalo palaa. Kosketusalusta otetaan käyttöön, kun tietokoneeseen kytketään virta. Jos haluat mieluummin käyttää näppäinkomentoja kuin kosketusalustaa, voit ottaa kosketusalustan pois käytöstä, ettei sitä voi koskettaa vahingossa. Laitteisto- ja ohjelmisto-opas 2 3

37 Näppäimistö ja kosketusalusta Kosketusalustan asetusten määrittäminen Windowsin Hiiri-sovelluksen ikkunassa voit määrittää osoitinlaitteen perusominaisuuksia, kuten napsautusnopeuden, osoittimen nopeuden ja muodon sekä osoittimen jäljet määrittää kosketusalustan oikean ja vasemman painikkeen asetukset oikea- tai vasenkätisiä käyttäjiä varten. Painikkeet on oletusarvon mukaan määritetty oikeakätisiä ihmisiä varten. Voit avata Hiiri-ikkunan valitsemalla Käynnistä > Ohjauspaneeli > Tulostimet ja muut laitteet > Hiiri. Kaikki tietokoneen ohjeissa annetut Windows-ohjeet on annettu Microsoft Windows XP -käyttöjärjestelmän pohjalta Windows XP -oletusluokkanäyttöä käyttäen. Voit vaihtaa Windows XP käyttöjärjestelmän perinteisen näkymän valitsemalla Käynnistä > Ohje ja tuki > Tietokoneen mukauttaminen > Tiedostot, kansiot ja ohjelmat > Käytä Windowsin perinteisiä kansioita. Kosketusalustan ominaisuusikkunassa voit määrittää kosketusalustan lisäasetuksia. Voit käsitellä kosketusalustan ominaisuusikkunaan valitsemalla kosketusalustan avulla Käynnistä > Ohjauspaneeli > Tulostimet ja muut laitteet > Hiiri > Laitteen asetukset ja napsauttamalla sitten Asetukset-painiketta. (Kosketusalustan ominaisuusikkunaa ei ehkä voi valita, jos edellä mainitut vaihtoehdot valitaan ulkoisen hiiren avulla.) 2 4 Laitteisto- ja ohjelmisto-opas

38 Näppäimistö ja kosketusalusta Kosketusalustan ominaisuusikkunassa voit määrittää muun muassa seuraavia asetuksia: TouchPad tapping (Kosketusalustan napautus) -toiminto, jota käyttämällä voit valita objektin napauttamalla kosketusalustaa kerran tai kaksoisnapsauttaa objektia napauttamalla kosketusalustaa kaksi kertaa. Voit muuttaa TouchPad Tapping -asetuksia valitsemalla Tapping-vaihtoehdon. Edge Motion (Reunan yli siirtäminen) -toiminto, jonka avulla voit määrittää kosketusalustan jatkamaan osoittimen siirtämistä, kun siirrät sormesi kosketusalustan reunan ylitse. Voit muuttaa Edge Motion -asetuksia valitsemalla Pointer Motion-vaihtoehdon. Long Distance Scrolling (Jatkuva vieritys) -toiminto, jonka avulla voit määrittää kosketusalueen jatkamaan vieritystä, jos siirrät sormesi kosketusalustan vieritysosan päähän. Voit määrittää Long Distance Scrolling -asetukset valitsemalla Virtual Scrolling -vaihtoehdon. PalmCheck (Kosketusalustan lukitus) -toiminto, jonka avulla voit estää kosketusalustan ottamisen käyttöön vahingossa, kun käytät näppäimistöä. Voit muokata PalmCheck-asetuksia valitsemalla Sensitivity-vaihtoehdon. Laitteisto- ja ohjelmisto-opas 2 5

39 Näppäimistö ja kosketusalusta Kutsunäppäimet Kutsunäppäimet Kutsunäppäimet ovat Fn -näppäimen 1, Esc-näppäimen 2, jonkin toimintonäppäimen 3 tai End-näppäimen 4 yhdistelmiä. Toimintonäppäimiin F1 - F12 on merkitty kunkin näppäimen toimintoa vastaava kuvake. 2 6 Laitteisto- ja ohjelmisto-opas

40 Näppäimistö ja kosketusalusta Kutsunäppäinten pikaopas Seuraavassa taulukossa on esitelty kutsunäppäinten oletustoiminnot. Voit muuttaa Fn+F5-kutsunäppäimen toimintoa. Ohjeita on kohdassa "Muiden virranhallinta-asetusten määrittäminen", Luku 3, "Virtaominaisuudet". Oletustoiminto Avaa Ohjeen ja tukipalvelut. Avaa Tulostusasetukset-ikkunan. Avaa oletusselaimen. Vaihtaa kuvaa näyttöjen välillä. Käynnistää valmiustilan. Käynnistää QuickLock-toiminnon. Vähentää näytön kirkkautta. Lisää näytön kirkkautta. Toistaa CD- tai DVD-levyn, keskeyttää toiston tai jatkaa toistoa. Pysäyttää CD-äänilevyn tai DVD-levyn toiston. Toistaa CD-äänilevyn tai DVD-levyn edellisen raidan tai osan. Toistaa CD-äänilevyn tai DVD-levyn seuraavan raidan tai osan. Näyttää järjestelmätiedot.* *Voit tyhjentää tietonäytön painamalla esc-näppäintä. Kutsunäppäin Fn+F1 Fn+F2 Fn+F3 Fn+F4 Fn+F5 Fn+F6 Fn+F7 Fn+F8 Fn+F9 Fn+F10 Fn+F11 Fn+F12 Fn+Esc Laitteisto- ja ohjelmisto-opas 2 7

41 Näppäimistö ja kosketusalusta Kutsunäppäinten toimintojen käyttäminen Kutsunäppäinten käyttäminen tietokoneen näppäimistön avulla Voit käyttää tietokoneen näppäimistöllä kutsunäppäinkomentoa jommallakummalla seuraavista tavoista: Paina nopeasti Fn-näppäintä ja paina sitten nopeasti kutsunäppäinkomennon toista näppäintä. Pidä Fn-näppäintä alhaalla, paina nopeasti komennon toista näppäintä ja vapauta molemmat näppäimet yhtä aikaa. Kutsunäppäinten käyttäminen ulkoisen näppäimistön avulla Kun haluat käyttää kutsunäppäintä ulkoisella näppäimistöllä, paina Scroll Lock -näppäintä kaksi kertaa ja paina sitten kutsunäppäinyhdistelmän toista näppäintä. Jos esimerkiksi haluat käyttää kutsunäppäinyhdistelmää Fn+F7, paina Scroll Lock+Scroll Lock+F Laitteisto- ja ohjelmisto-opas

42 Näppäimistö ja kosketusalusta Kutsunäppäinten toimintojen käyttäminen Ohjeen ja tukipalvelujen avaaminen (Fn+F1) Windowsissa Fn+F1-kutsunäppäin avaa Ohjeen ja tukipalvelut. Ohje ja tukipalvelut sisältävät käyttöjärjestelmää koskevien tietojen lisäksi tietoa tietokoneesta, kuten sen mallin ja sarjanumeron, asennetut ohjelmat, laitteiston osat ja tekniset tiedot. vastauksia tietokoneen käyttöä koskeviin kysymyksiin opetusohjelmia, jotka opastavat tietokoneen ja käyttöjärjestelmän käytössä Windows-käyttöjärjestelmän, ohjainten ja tietokoneen ohjelmien päivityksiä ohjeita tietokoneen toiminnan tarkistamista varten ohjeita automaattista ja vuorovaikutteista vianmääritystä, korjaustoimenpiteitä ja järjestelmän palautusta varten HP:n asiakastuen linkkejä. Windowsissa voit käyttää Ohjetta ja tukipalveluja myös valitsemalla Käynnistä > Ohje ja tuki. Tulostus-ikkunan avaaminen (Fn+F2) Windowsissa Fn+F2-kutsunäppäin avaa aktiivisen Windows-sovelluksen tulostusasetusten ikkunan. Laitteisto- ja ohjelmisto-opas 2 9

43 Näppäimistö ja kosketusalusta Internet Explorer -ohjelman avaaminen (Fn+F3) Windowsissa Fn+F3-kutsunäppäin avaa Internet Explorer -sovelluksen. Jos Internet- tai verkkopalveluja ei ole määritetty, Fn+F3-kutsunäppäin avaa Windowsin ohjatun Internet-yhteyden muodostamisen. Kun olet määrittänyt Internet- tai verkkopalveluasetuksesi ja Internet-selaimen kotisivun, voit käyttää Fn+F3-kutsunäppäinyhdistelmää, jolla pääset nopeasti kotisivullesi ja Internetiin. Näyttökuvan siirtäminen (Fn+F4) Kutsunäppäin Fn+F4 siirtää näyttökuvaa järjestelmään liitettyjen näyttölaiteiden välillä. Jos tietokoneeseen on esimerkiksi liitetty ulkoinen näyttö, Fn+F4-kutsunäppäimen painaminen asettaa näyttökuvan näkymään tietokoneen näytössä, ulkoisessa näytössä tai niissä molemmissa yhtä aikaa. Useimmat ulkoiset näytöt voivat vastaanottaa tietokoneesta tulevaa VGA-standardin mukaista videokuvaa. Fn+F4-näppäimillä voit siirtää näyttökuvan myös niiden laitteiden välillä, jotka vastaanottavat tietokoneen videosignaaleja. Fn+F4-kutsunäppäin tukee alla olevien esimerkkien mukaisia videolähetystyyppejä: nestekidenäyttö (tietokoneen oma näyttö) ulkoinen VGA-näyttö (useimmat ulkoiset näytöt) S-videolaite (televisiot, videokamerat, videonauhurit ja kuvankaappauskortit, joissa on S-videotuloliitäntä) yhdistetty eli composite video (televisiot, videokamerat, videonauhurit ja kuvankaappauskortit, joissa on composite video -tuloliitäntä) Yhdistettyä videosignaalia käyttävät laitteet voidaan liittää järjestelmään ainoastaan HP-laajennusosan avulla Laitteisto- ja ohjelmisto-opas

44 Näppäimistö ja kosketusalusta Valmiustilan käynnistäminen (Fn+F5) The Fn+F5-kutsunäppäin käynnistää oletusarvon mukaan valmiustilan. Kun valmiustila käynnistetään, auki olevat työtiedostot tallennetaan työmuistiin (RAM) ja näyttö tyhjenee. Tämä säästää virtaa. Kun tietokone on valmiustilassa, virran/valmiustilan merkkivalo vilkkuu. Valmiustilan käynnistäminen edellyttää, että tietokone on käynnissä. Jos tietokone on lepotilassa, lopeta lepotila ennen valmiustilan käynnistämistä. Voit lopettaa valmiustilan painamalla virtapainiketta nopeasti, käyttämällä kosketusalustaa tai painamalla musiikki- tai DVD-näppäintä tai jotakin kosketusalustan painiketta. Kun haluat lopettaa lepotilan, paina nopeasti virtapainiketta. Voit muuttaa Fn+F5-kutsunäppäimen toimintoa. Fn+F5-kutsunäppäin voidaan esimerkiksi asettaa käynnistämään lepotila valmiustilan sijasta. Jos Windows-käyttöjärjestelmässä mainitaan torkkupainike, kyseessä on Fn+F5-kutsunäppäin. Tietoja fn+f5-kutsunäppäinten toiminnan muuttamisesta on osassa "Muiden virranhallinta-asetusten määrittäminen", Luku 3, "Virtaominaisuudet". Katso valmius- ja lepotilaa koskevat lisätiedot: Luku 3, "Virtaominaisuudet". Laitteisto- ja ohjelmisto-opas 2 11

45 Näppäimistö ja kosketusalusta QuickLock-toiminnon ottaminen käyttöön (Fn+F6) Kutsupainike Fn+F6 käynnistää QuickLock-suojaustoiminnon Windowsissa. QuickLock-toiminto suojaa tärkeitä tietoja tuomalla käyttöjärjestelmän sisäänkirjautumisikkunan näyttöön. Kun kirjautumisikkuna on näytössä, tietokonetta ei voi käyttää kirjoittamatta ensin Windows-käyttäjän tai -järjestelmänvalvojan salasanaa. Ennen QuickLock-toiminnon käyttämistä sinun on määritettävä Windows-käyttäjän tai -järjestelmänvalvojan salasana. Ohjeita on Windowsin Ohjeessa ja tukipalveluissa. Voit käyttää Ohjetta ja tukipalveluja painamalla Fn+F1-kutsunäppäintä tai valitsemalla Käynnistä > Ohje ja tuki. Voit käyttää QuickLock-toimintoa painamalla Fn+F6-kutsunäppäintä, jolloin kirjautumisikkuna tulee näyttöön ja tietokone lukitaan. Noudata näytössä näkyviä ohjeita ja kirjoita Windows-käyttäjän tai -järjestelmänvalvojan salasana tietokoneen käyttämiseksi. Tietoja Windows-salasanojen käytöstä yhdessä HP-salasanojen kanssa, katso: Luku 6, "Turvallisuus". Kirkkauden vähentäminen (Fn+F7) Kutsunäppäinkomento Fn+F7 vähentää tietokoneen näytön kirkkautta. Näyttö himmenee sitä enemmän, mitä kauemmin pidät Fn+F7-kutsunäppäintä alhaalla. Kirkkauden vähentäminen säästää virtaa.» Voit lisätä näytön kirkkautta painamalla Fn+F8-kutsunäppäintä Laitteisto- ja ohjelmisto-opas

46 Näppäimistö ja kosketusalusta Kirkkauden lisääminen (Fn+F8) Kutsunäppäin Fn+F8 lisää näytön kirkkautta. Näyttö kirkastuu sitä enemmän, mitä kauemmin pidät Fn+F8-kutsunäppäintä alhaalla.» Voit pienentää näytön kirkkautta painamalla Fn+F7-kutsunäppäintä. Mediatoimintojen kutsunäppäimet (Fn+F9 - Fn+F12) Seuraavia neljää mediatoimintojen kutsunäppäintä voidaan käyttää CD-äänilevyn tai DVD-levyn toiston hallitsemiseen. Voit hallita video-cd-levyn toistoa käyttämällä video-cdlevyjen toistamiseen käyttämäsi sovelluksen mediatoimintojen ohjaimia. Voit myös ohjata CD-äänilevyn, DVD-levyn, video-cd-levyn tai MP3-tiedoston toistoa käyttämällä tietokoneen mediatoimintojen hallintapainikkeita. Voit hallita mediatoimintoja neljän ensimmäisen mediapainikkeen avulla. Kolmen viimeisen mediapainikkeen avulla voit säätää äänenvoimakkuutta. Mediatoimintojen painikkeiden kuvaukset, katso Luku 4, "Multimedia", "Mediatoimintojen painikkeiden käyttäminen". CD-äänilevyn tai DVD-levyn toistaminen, toiston keskeyttäminen tai jatkaminen (Fn+F9) Jos CD-äänilevyä tai DVD-levyä ei toisteta parhaillaan, aloita toisto tai jatka sitä painamalla Fn+F9-kutsunäppäintä. Jos CD-äänilevyä tai DVD-levyä toistetaan, voit keskeyttää toiston painamalla Fn+F9-kutsunäppäintä. Laitteisto- ja ohjelmisto-opas 2 13

47 Näppäimistö ja kosketusalusta CD-äänilevyn tai DVD-levyn toiston lopettaminen (Fn+F10) Kutsunäppäin Fn+F10 keskeyttää CD-äänilevyn tai DVD-levyn toiston. CD-äänilevyn tai DVD-levyn toisto on lopetettava, ennen kuin levy voidaan poistaa optisesta asemasta. Lisätietoja CD- tai DVD-levyn asettamisesta asemaan tai poistamisesta, katso "CD- ja DVD-toiminnot", Luku 4, "Multimedia". CD-äänilevyn tai DVD-levyn edellisen kappaleen tai osan toistaminen (Fn+F11) Kutsunäppäin Fn+F11 toistaa tällä hetkellä toistettavan CD-äänilevyn tai DVD-levyn edellisen kappaleen tai osan. CD-äänilevyn tai DVD-levyn seuraavan kappaleen tai osan toistaminen (Fn+F12) Kutsunäppäin Fn+F12 toistaa tällä toistettavan CD-äänilevyn tai DVD-levyn seuraavan kappaleen tai osan Laitteisto- ja ohjelmisto-opas

48 Näppäimistö ja kosketusalusta Järjestelmätietojen tarkasteleminen (Fn+Esc) Paina kutsunäppäintä Fn+esc, kun haluat nähdä järjestelmän laitteistotiedot ja ohjelmien versionumerot. Windowsin Fn+Esc-kutsunäppäimen näytössä näkyy järjestelmän BIOS-ohjelmiston versio BIOS-päivämääränä. Joissakin tietokonemalleissa BIOS-päivämäärä näytetään desimaalimuotoisena. BIOS-päivämäärää kutsutaan toisinaan myös järjestelmän ROM-versionumeroksi. Katso järjestelmän ROM-muistin päivittämistä koskevat tiedot kohdasta "Ohjelmistopäivitykset", Luku 8, "Ohjelmistopäivitykset, palautus ja järjestelmäohjelmistot". Voit tyhjentää Fn+esc -näytön painamalla Esc-näppäintä. Laitteisto- ja ohjelmisto-opas 2 15

49 Näppäimistö ja kosketusalusta Medianäppäimet Näppäimistön yläpuolella olevat mediatoimintopainikkeet on kuvattu tarkemmin muualla tässä oppaassa. Nämä painikkeet on esitetty seuraavassa kuvassa. Myöhemmin tässä osassa on linkkejä näiden painikkeiden tarkempiin tietoihin. 1 DVD-painike 3 Mediatoimintojen painikkeet 2 Äänenvoimakkuuspainikkeet 4Musiikkipainike 2 16 Laitteisto- ja ohjelmisto-opas

50 Näppäimistö ja kosketusalusta DVD- ja musiikkipainikkeita käsittelevien lisätietojen hakeminen Lisätietoja: DVD- ja musiikkipainikkeen yhteenvedot ovat kohdissa "DVD-painike" ja "Musiikki-painike", Luku 1, "Osan tunnuskoodi". DVD- ja musiikkipainikkeiden Windows-toiminnoista on kohdassa "Windowsin multimediaoletussovellusten käynnistäminen", Luku 4, "Multimedia". Tietoja DVD- ja musiikkipainikkeen Windows-toimintojen muuttamisesta on kohdassa "Pikakäynnistyspainikkeet (vain tietyt mallit)", Luku 8, "Ohjelmistopäivitykset, palautus ja järjestelmäohjelmistot". Mediatoimintojen painikkeita käsittelevien lisätietojen hakeminen Lisätietoja mediatoimintonäppäimien käyttämisestä Windowsissa on kohdassa "Mediatoimintojen painikkeiden käyttäminen", Luku 4, "Multimedia". Äänenvoimakkuuspainiketta käsittelevien lisätietojen hakeminen Lisätietoja äänenvoimakkuusnäppäimien käyttämisestä Windowsissa on kohdassa "Äänenvoimakkuuden säätimet", Luku 4, "Multimedia". Laitteisto- ja ohjelmisto-opas 2 17

51 Näppäimistö ja kosketusalusta Näppäimistöt Voit käyttää tietokoneen näppäimistön keskellä olevaa numeronäppäimistöä tai voit liittää tietokoneeseen lisävarusteena saatavan ulkoisen numeronäppäimistön. Tietokoneen näppäimistön keskellä olevaa numeronäppäimistöä kutsutaan upotetuksi numeronäppäimistöksi. Upotettua numeronäppäimistöä ei voi käyttää, jos tietokoneeseen on yhdistetty ulkoinen numeronäppäimistö. Upotetun numeronäppäimistön käyttäminen Tietokoneen upotetussa numeronäppäimistössä on 15 näppäintä, jotka toimivat kuten ulkoisen numeronäppäimistön näppäimet. Kun upotettu numeronäppäimistö on käytössä, sen kullakin näppäimellä voidaan suorittaa toiminto, jonka kuvake näkyy näppäimen oikeassa yläkulmassa Laitteisto- ja ohjelmisto-opas

52 Näppäimistö ja kosketusalusta Numeronäppäimistön ottaminen käyttöön ja pois käytöstä Kun upotettu numeronäppäimistö on poistettu käytöstä, voit ottaa sen käyttöön näppäinyhdistelmällä Fn+Num Lock 1. Numerolukituksen merkkivalo 2 syttyy. Kun upotettu numeronäppäimistö on käytössä, voit ottaa sen pois käytöstä näppäinyhdistelmällä Fn+Num Lock. Numerolukituksen merkkivalo sammuu. Laitteisto- ja ohjelmisto-opas 2 19

53 Näppäimistö ja kosketusalusta Numeronäppäimistön toimintojen muuttaminen Voit muuttaa väliaikaisesti upotetun numeronäppäimistön näppäintoimintoja normaalitilasta numeronäppäimistön tilan toimintoihin. Jos haluat käyttää jotakin numeronäppäimistön näppäintä numeronäppäimenä, kun numeronäppäimistö on pois käytöstä, pidä alhaalla Fn-näppäintä, kun painat kyseistä näppäintä. Jos haluat käyttää numeronäppäintä tavallisena näppäimenä (kun numeronäppäimistö on käytössä), toimi seuraavasti: Pidä Fn-näppäintä alhaalla, jos haluat kirjoittaa pieniä kirjaimia. Pidä alhaalla Fn+vaihtonäppäintä, kun haluat kirjoittaa isoja kirjaimia. Fn-näppäimen vapauttaminen palauttaa numeronäppäimistön näppäimen alkuperäiseen tilaansa. Esimerkiksi numeronäppäimistön näppäin palautuu numeronäppäintilaan, kun numeronäppäimistö on käytössä tai vakiotilaan, kun näppäimistö on pois käytöstä Laitteisto- ja ohjelmisto-opas

54 Näppäimistö ja kosketusalusta Ulkoisen numeronäppäimistön käyttäminen Upotettua numeronäppäimistöä ei voida käyttää, jos tietokoneeseen on yhdistetty ulkoinen numeronäppäimistö. Useimpien ulkoisten numeronäppäimistöjen näppäimet toimivat eri tavalla sen mukaan, onko numerolukitustoiminto päällä vai ei. Esimerkki: Kun numerolukitustoiminto on päällä, useimmilla numeronäppäimistöillä voi kirjoittaa numeroita. Kun numerolukitustoiminto on pois päältä, useimpien numeronäppäimistöjen näppäimet toimivat nuolinäppäiminä tai Page Up- tai Page Down -näppäiminä. Numerolukituksen ottaminen käyttöön tai poistaminen käytöstä näppäimistön käytön aikana Kun haluat asettaa ulkoisen numeronäppäimistön numerolukitustoiminnon käyttöön tai pois käytöstä työskentelyn aikana, paina ulkoisen numeronäppäimistön (ei tietokoneen oman näppäimistön) num lk -näppäintä. Kun ulkoinen numeronäppäimistö on otettu käyttöön ja numerolukitustoiminto on käytössä, tietokoneen Num Lock -merkkivalo syttyy. Kun ulkoinen numeronäppäimistö on poistettu käytöstä ja myös numerolukitustoiminto on poistettu käytöstä, tietokoneen Num Lock -merkkivalo sammuu. Laitteisto- ja ohjelmisto-opas 2 21

55 3 Virtaominaisuudet Tässä luvussa on tietoja Microsoft Windows issa käytettävien osien toiminnasta ja ominaisuuksista. Jos käytetään QuickPlay-toimintoa (vain tietyt mallit), eräiden osien toimintakyky ei välttämättä vastaa täysin kuvausta. Lisäohjeita saat HP QuickPlay -käyttöoppaasta. Laitteisto- ja ohjelmisto-opas 3 1

56 Virtaominaisuudet Virtalähteet Virtalähteen valitseminen Seuraavan taulukon avulla voit valita virtalähteen, joka parhaiten vastaa tietokoneen käyttötapaasi. Tehtävä Työskentely useimpien sovellusohjelmien kanssa Tietokoneessa olevan akun lataus tai kalibrointi Suositeltava virtalähde Ladattu akku tietokoneessa Ulkoinen virtalähde, johon tietokone on liitetty jollakin seuraavista laitteista: Verkkovirtalaite Lisälaitteena saatava telakointilaite Lisävarusteena saatava yhdistelmäsovitin Ulkoinen virtalähde, johon tietokone on liitetty jollakin seuraavista laitteista: Verkkovirtalaite Valinnainen telakointiasema Lisävarusteena saatava yhdistelmäsovitin Å Älä lataa tietokoneen akkua lentokoneessa. Akun lataaminen saattaa vahingoittaa lentokoneen sähköjärjestelmiä. Järjestelmäohjelmiston asennus tai sen asetusten muuttaminen, tai tiedostojen tallennus optiselle levylle Ulkoinen virtalähde, johon tietokone on liitetty jollakin seuraavista laitteista: Verkkovirtalaite Valinnainen telakointiasema 3 2 Laitteisto- ja ohjelmisto-opas

57 Virtaominaisuudet Vaihtaminen akkuvirran ja ulkoisen virtalähteen välillä Tietokonetta käytetään ulkoisella virtalähteellä aina, jos ulkoinen virtalähde on käytettävissä. Näin akun virtaa voidaan säästää. Tietokoneen kanssa käytettävä ulkoinen virtalähde voi olla verkkovirtalaite, valinnainen telakointiasema tai valinnainen yhdistelmäsovitin. Koska tietokone käyttää ulkoista virtalähdettä tai akkuvirtaa sen mukaan, onko se liitetty ulkoiseen virtalähteeseen vai ei, huomioi seuraavat seikat: Jos tietokonetta käytetään akkuvirralla ja liität tietokoneen ulkoiseen virtalähteeseen, tietokone siirtyy käyttämään ulkoista virtalähdettä. Jos tietokonetta käytetään ulkoisella virtalähteellä (ja tietokoneessa on ladattu akku) ja irrotat tietokoneen ulkoisesta virtalähteestä, tietokone siirtyy käyttämään akkuvirtaa. Kun tietokone on Windows-tilassa, tehtäväpalkissa näkyy oletusarvon mukaan akkumittari. Akkumittari-kuvake muuttuu sen mukaan, käytetäänkö ulkoista virtalähdettä tai akkuvirtaa. Jos Akkumittari-kuvaketta ei näy tehtäväpalkissa, kun tietokone on Windows-tilassa: 1. Valitse Käynnistä > Ohjauspaneeli > Suorituskyky ja ylläpito > Virranhallinta-asetukset. 2. Valitse Lisäasetukset -välilehti. 3. Valitse Näytä kuvake aina tehtäväpalkissa -valintaruutu. 4. Valitse OK. Laitteisto- ja ohjelmisto-opas 3 3
