1 Asennus- ja käyttöohje Oilon RE 35 - RE 85 Perehdy näihin ohjeisiin huolellisesti ennen asennusta, käyttöönottoa, tai huoltoa

2

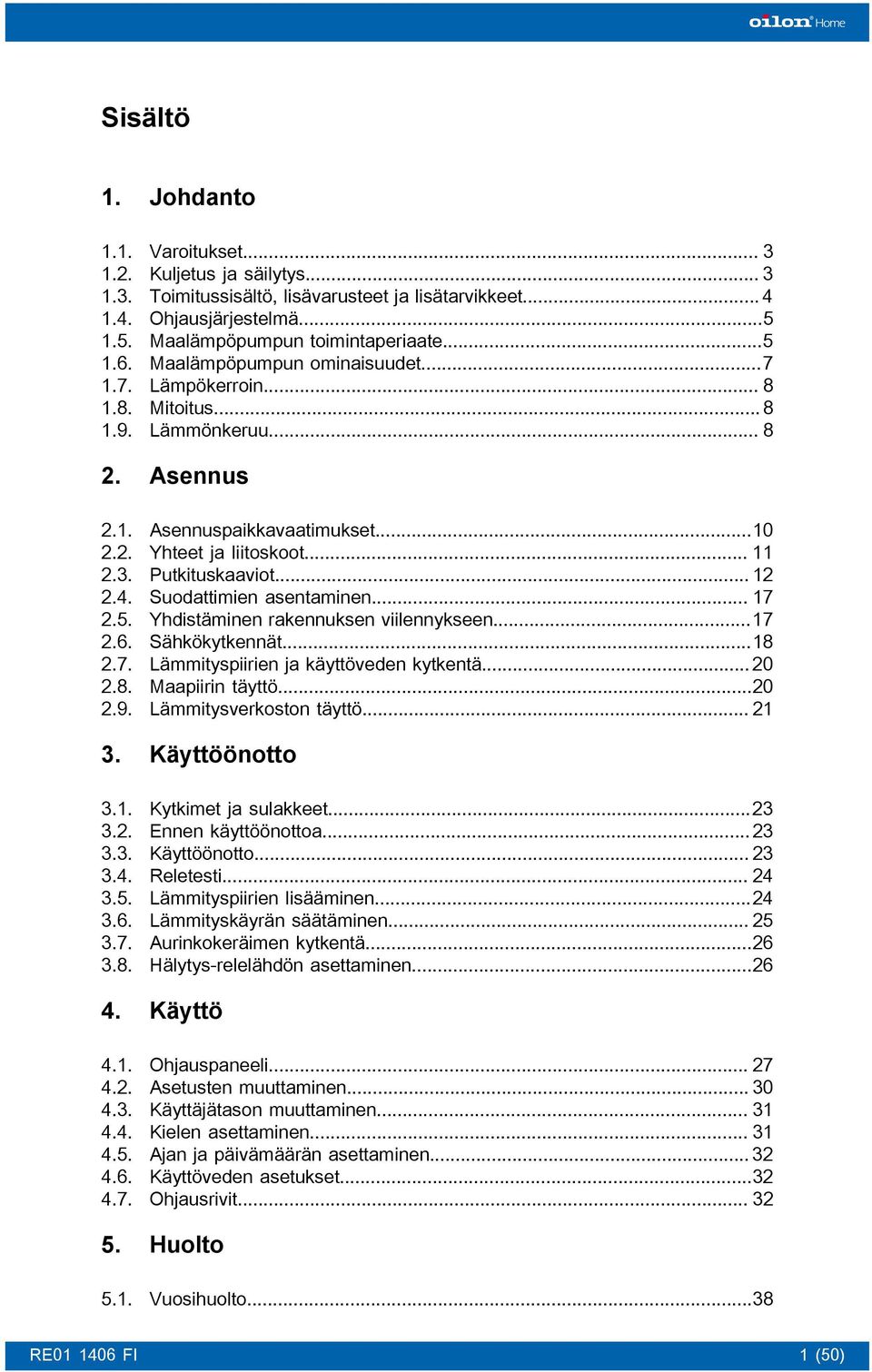

3 Sisältö 1. Johdanto Varoitukset... 3 Kuljetus ja säilytys... 3 Toimitussisältö, lisävarusteet ja lisätarvikkeet... 4 Ohjausjärjestelmä...5 Maalämpöpumpun toimintaperiaate...5 Maalämpöpumpun ominaisuudet...7 Lämpökerroin... 8 Mitoitus... 8 Lämmönkeruu Asennus Asennuspaikkavaatimukset...10 Yhteet ja liitoskoot Putkituskaaviot Suodattimien asentaminen Yhdistäminen rakennuksen viilennykseen...17 Sähkökytkennät...18 Lämmityspiirien ja käyttöveden kytkentä Maapiirin täyttö...20 Lämmitysverkoston täyttö Käyttöönotto Kytkimet ja sulakkeet...23 Ennen käyttöönottoa Käyttöönotto Reletesti Lämmityspiirien lisääminen...24 Lämmityskäyrän säätäminen Aurinkokeräimen kytkentä...26 Hälytys-relelähdön asettaminen Käyttö Ohjauspaneeli Asetusten muuttaminen Käyttäjätason muuttaminen Kielen asettaminen Ajan ja päivämäärän asettaminen Käyttöveden asetukset...32 Ohjausrivit Huolto 5.1. Vuosihuolto (50)

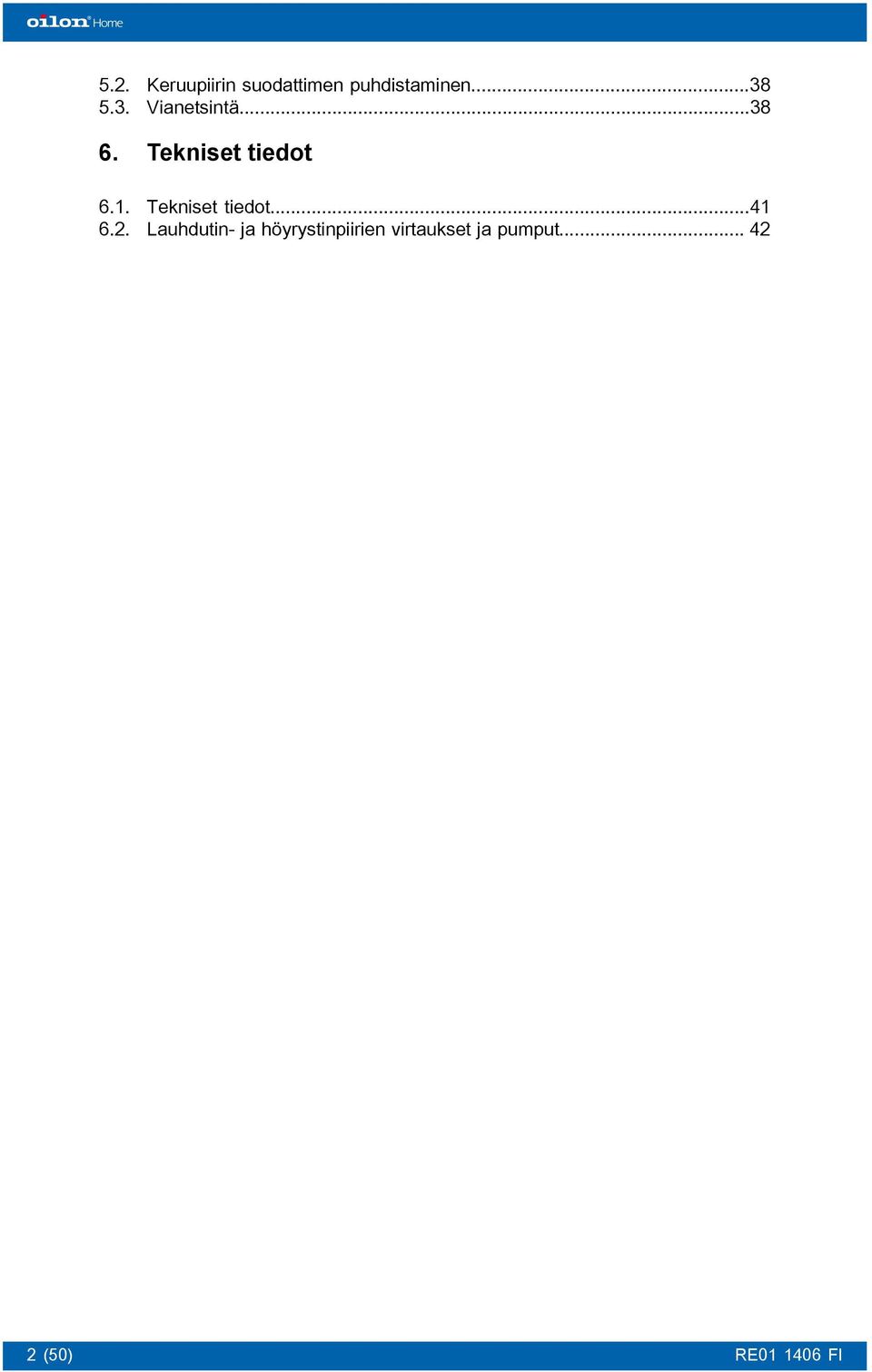

4 5.2. Keruupiirin suodattimen puhdistaminen Vianetsintä Tekniset tiedot 6.1. Tekniset tiedot Lauhdutin- ja höyrystinpiirien virtaukset ja pumput (50)

5 1. Johdanto 1.1. Varoitukset Perehdy tähän ohjeeseen huolellisesti ennen kuin asennat, säädät, tai huollat laitetta. Noudata annettuja ohjeita. Kirjassa on seuraavanlaisia varoituksia: Ole varovainen. Tämä sanoma ilmaisee, että laitteen ohjeiden vastainen käyttö voi vahingoittaa sinua. Ole tarkkana. Varoitus ilmaisee, että laitteen ohjeiden vastainen käyttö voi vahingoittaa laitteen komponenttia, laitetta tai ympäristöä. Lue tämä ohje. Huomautus sisältää tärkeää tietoa Kuljetus ja säilytys Kuljeta ja säilytä lämpöpumppu pystysuorassa asennossa. Vie lämpöpumppu asennuspaikalle kuljetusalustalla. Lämpöpumppua saa kallistaa korkeintaan 45 asteen kulmaan lyhyitä aikoja kerrallaan (1 2 minuuttia). Ole varovainen nostaessasi lämpöpumppua. Käytä asianmukaisia nostotyökaluja välttääksesi vääntämästä lämpöpumpun runkoa. Käytä aina pumppukärryä lämpöpumpun nostamiseen. Tarvittaessa voit nostaa ja siirtää pienempiä malleja (RE 35 ja RE 42) nokkakärryn avulla. 3 (50)

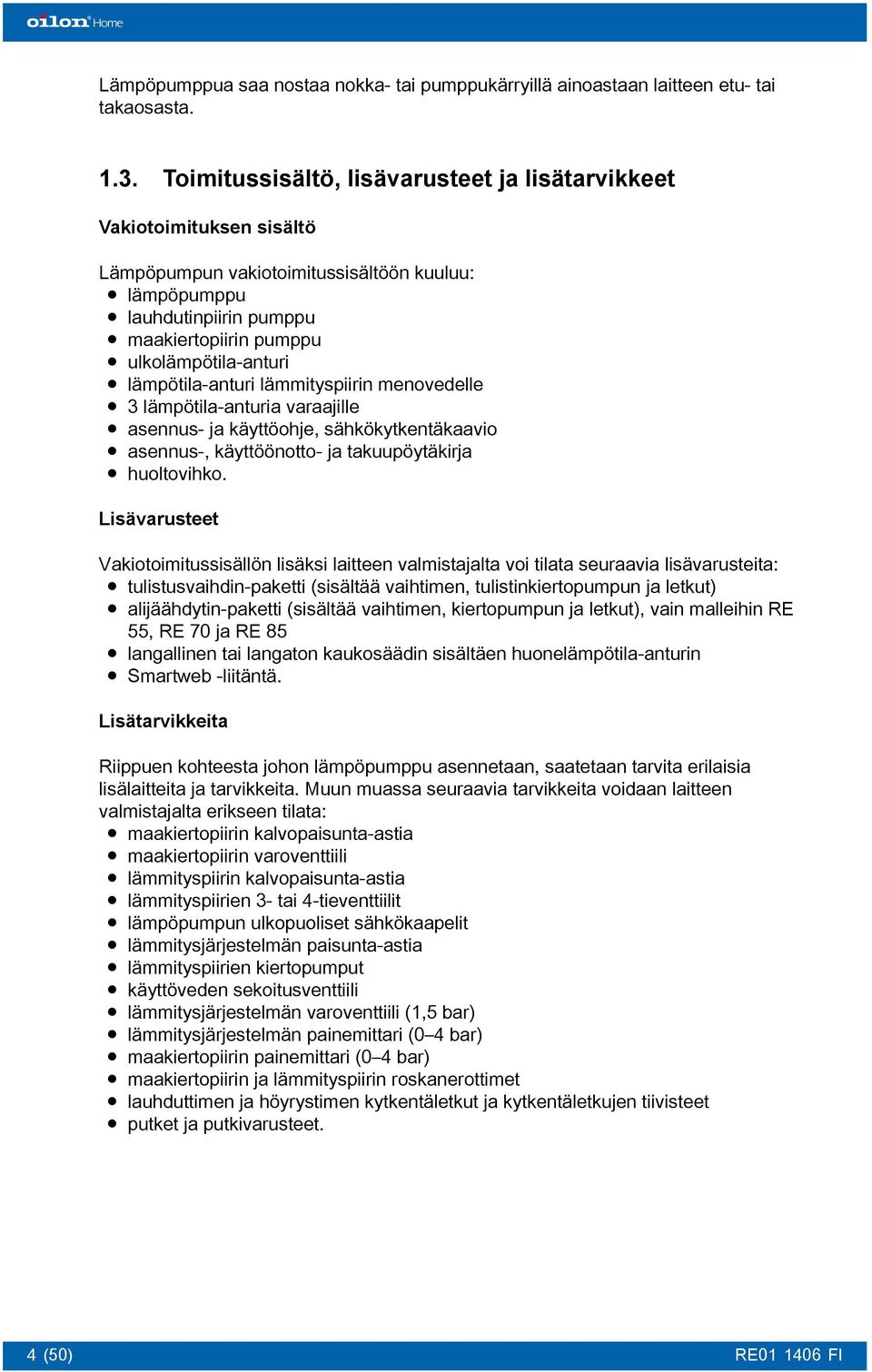

6 Lämpöpumppua saa nostaa nokka- tai pumppukärryillä ainoastaan laitteen etu- tai takaosasta Toimitussisältö, lisävarusteet ja lisätarvikkeet Vakiotoimituksen sisältö Lämpöpumpun vakiotoimitussisältöön kuuluu: lämpöpumppu lauhdutinpiirin pumppu maakiertopiirin pumppu ulkolämpötila-anturi lämpötila-anturi lämmityspiirin menovedelle 3 lämpötila-anturia varaajille asennus- ja käyttöohje, sähkökytkentäkaavio asennus-, käyttöönotto- ja takuupöytäkirja huoltovihko. Lisävarusteet Vakiotoimitussisällön lisäksi laitteen valmistajalta voi tilata seuraavia lisävarusteita: tulistusvaihdin-paketti (sisältää vaihtimen, tulistinkiertopumpun ja letkut) alijäähdytin-paketti (sisältää vaihtimen, kiertopumpun ja letkut), vain malleihin RE 55, RE 70 ja RE 85 langallinen tai langaton kaukosäädin sisältäen huonelämpötila-anturin Smartweb -liitäntä. Lisätarvikkeita Riippuen kohteesta johon lämpöpumppu asennetaan, saatetaan tarvita erilaisia lisälaitteita ja tarvikkeita. Muun muassa seuraavia tarvikkeita voidaan laitteen valmistajalta erikseen tilata: maakiertopiirin kalvopaisunta-astia maakiertopiirin varoventtiili lämmityspiirin kalvopaisunta-astia lämmityspiirien 3- tai 4-tieventtiilit lämpöpumpun ulkopuoliset sähkökaapelit lämmitysjärjestelmän paisunta-astia lämmityspiirien kiertopumput käyttöveden sekoitusventtiili lämmitysjärjestelmän varoventtiili (1,5 bar) lämmitysjärjestelmän painemittari (0 4 bar) maakiertopiirin painemittari (0 4 bar) maakiertopiirin ja lämmityspiirin roskanerottimet lauhduttimen ja höyrystimen kytkentäletkut ja kytkentäletkujen tiivisteet putket ja putkivarusteet. 4 (50)

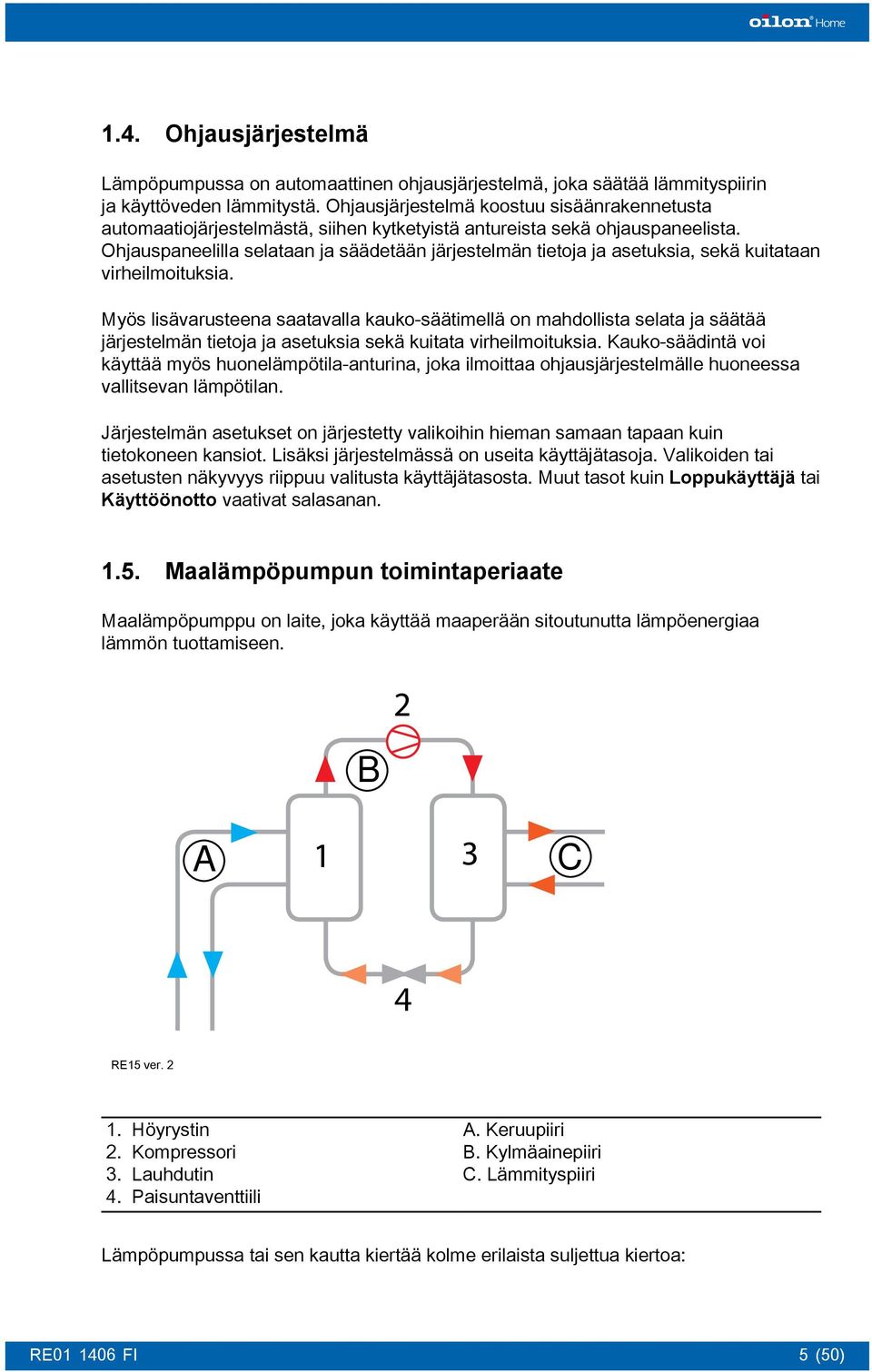

7 1.4. Ohjausjärjestelmä Lämpöpumpussa on automaattinen ohjausjärjestelmä, joka säätää lämmityspiirin ja käyttöveden lämmitystä. Ohjausjärjestelmä koostuu sisäänrakennetusta automaatiojärjestelmästä, siihen kytketyistä antureista sekä ohjauspaneelista. Ohjauspaneelilla selataan ja säädetään järjestelmän tietoja ja asetuksia, sekä kuitataan virheilmoituksia. Myös lisävarusteena saatavalla kauko-säätimellä on mahdollista selata ja säätää järjestelmän tietoja ja asetuksia sekä kuitata virheilmoituksia. Kauko-säädintä voi käyttää myös huonelämpötila-anturina, joka ilmoittaa ohjausjärjestelmälle huoneessa vallitsevan lämpötilan. Järjestelmän asetukset on järjestetty valikoihin hieman samaan tapaan kuin tietokoneen kansiot. Lisäksi järjestelmässä on useita käyttäjätasoja. Valikoiden tai asetusten näkyvyys riippuu valitusta käyttäjätasosta. Muut tasot kuin Loppukäyttäjä tai Käyttöönotto vaativat salasanan Maalämpöpumpun toimintaperiaate Maalämpöpumppu on laite, joka käyttää maaperään sitoutunutta lämpöenergiaa lämmön tuottamiseen. B A C RE15 ver Höyrystin Kompressori Lauhdutin Paisuntaventtiili A. Keruupiiri B. Kylmäainepiiri C. Lämmityspiiri Lämpöpumpussa tai sen kautta kiertää kolme erilaista suljettua kiertoa: 5 (50)

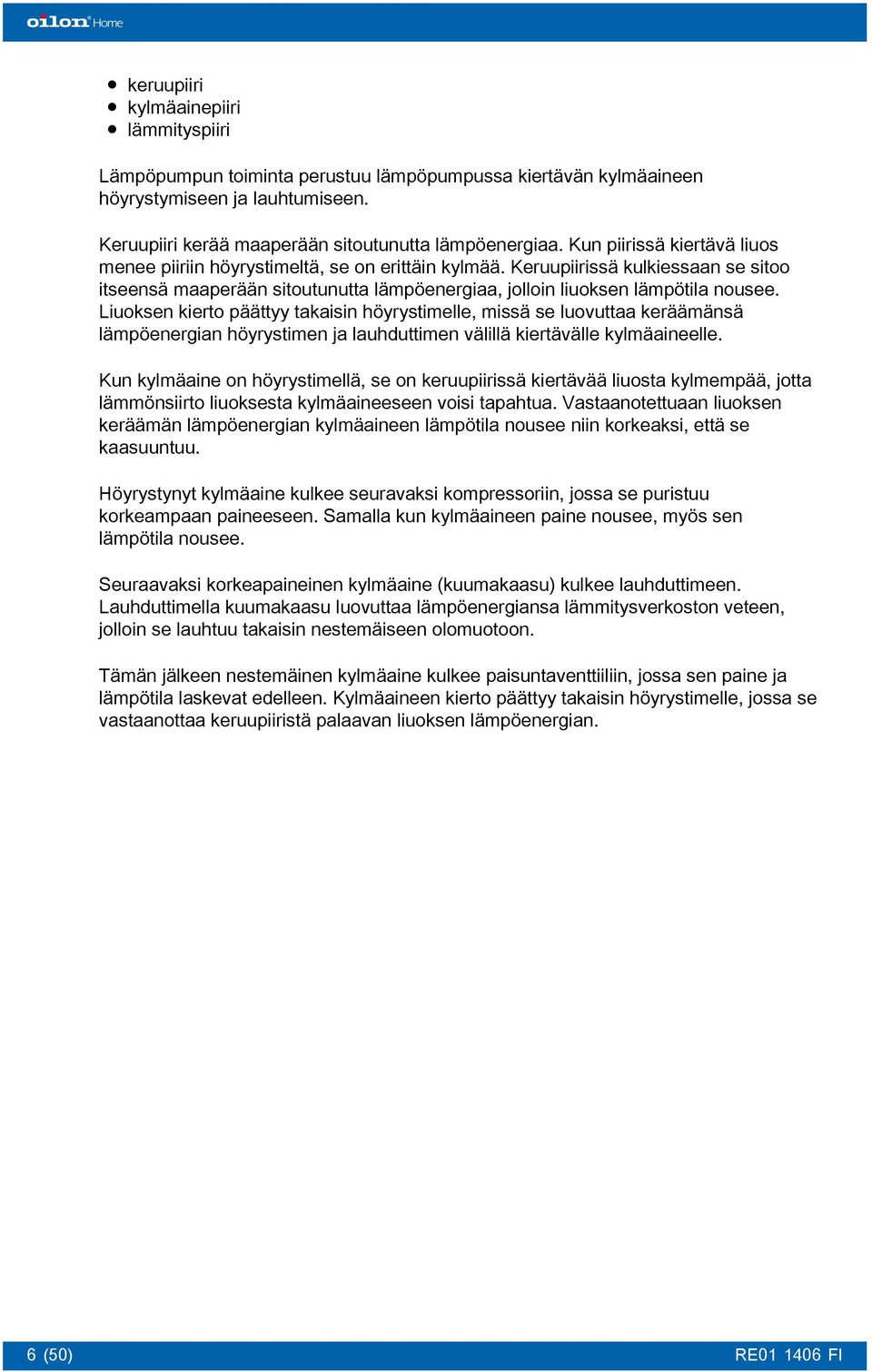

8 keruupiiri kylmäainepiiri lämmityspiiri Lämpöpumpun toiminta perustuu lämpöpumpussa kiertävän kylmäaineen höyrystymiseen ja lauhtumiseen. Keruupiiri kerää maaperään sitoutunutta lämpöenergiaa. Kun piirissä kiertävä liuos menee piiriin höyrystimeltä, se on erittäin kylmää. Keruupiirissä kulkiessaan se sitoo itseensä maaperään sitoutunutta lämpöenergiaa, jolloin liuoksen lämpötila nousee. Liuoksen kierto päättyy takaisin höyrystimelle, missä se luovuttaa keräämänsä lämpöenergian höyrystimen ja lauhduttimen välillä kiertävälle kylmäaineelle. Kun kylmäaine on höyrystimellä, se on keruupiirissä kiertävää liuosta kylmempää, jotta lämmönsiirto liuoksesta kylmäaineeseen voisi tapahtua. Vastaanotettuaan liuoksen keräämän lämpöenergian kylmäaineen lämpötila nousee niin korkeaksi, että se kaasuuntuu. Höyrystynyt kylmäaine kulkee seuravaksi kompressoriin, jossa se puristuu korkeampaan paineeseen. Samalla kun kylmäaineen paine nousee, myös sen lämpötila nousee. Seuraavaksi korkeapaineinen kylmäaine (kuumakaasu) kulkee lauhduttimeen. Lauhduttimella kuumakaasu luovuttaa lämpöenergiansa lämmitysverkoston veteen, jolloin se lauhtuu takaisin nestemäiseen olomuotoon. Tämän jälkeen nestemäinen kylmäaine kulkee paisuntaventtiiliin, jossa sen paine ja lämpötila laskevat edelleen. Kylmäaineen kierto päättyy takaisin höyrystimelle, jossa se vastaanottaa keruupiiristä palaavan liuoksen lämpöenergian. 6 (50)

9 1.6. Maalämpöpumpun ominaisuudet RE16 ver Höyrystin Kompressori Lauhdutin Paisuntaventtiili Tulistin (lisävaruste) A. Maakiertopiiri B. Kylmäainepiiri C. Lauhutinpiiri D. Tulistinpiiri E. Lämmin käyttövesi F. Lämmityspiiri ulos G. Kylmä käyttövesi H. Lämmityspiiri sisään RE-lämpöpumppu liitetään aina erilliseen varaajaan tai varaajiin. Lämmin käyttövesi lämmitetään varaajan käyttövesikierukoissa. Esilämmityskierukka voi olla saman varaajan keskiosassa tai toisessa varaajassa. Loppulämmityksestä huolehtii varaajan yläosassa oleva kierukka tai erillisessä käyttöveden lämmitysvaraajassa oleva kierukka. Kaikkiin RE-lämpöpumppuihin on saatavilla tulistin lisävarusteena. Lisäksi RE 55, RE 70 ja RE 85 malleihin voidaan liittää lisävarusteena alijäähdytin. Alijäähdytintä voidaan käyttää esimerkiksi kun lämmitettävänä on matalalämpöinen kohde, kuten uima-allas, terassi tai autotalli. Alijäähdyttimen teho on noin 5 % kokonaistehosta. Alijäähdytystehon hyödyntäminen on kuitenkin kannattavaa, sillä se ei lisää kompressorin ottotehoa, jolloin myös lämpökerroin paranee hieman. 7 (50)

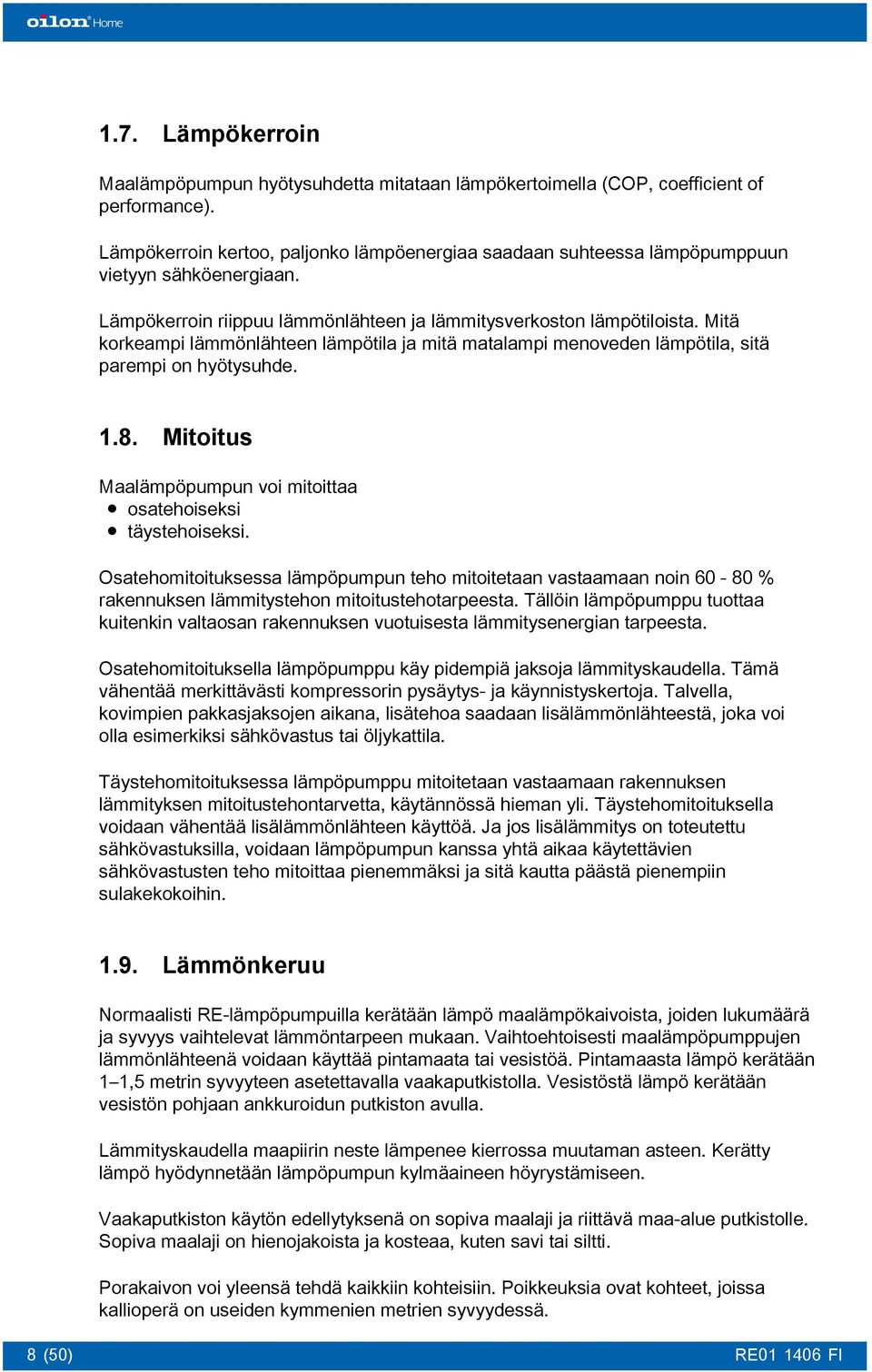

10 1.7. Lämpökerroin Maalämpöpumpun hyötysuhdetta mitataan lämpökertoimella (COP, coefficient of performance). Lämpökerroin kertoo, paljonko lämpöenergiaa saadaan suhteessa lämpöpumppuun vietyyn sähköenergiaan. Lämpökerroin riippuu lämmönlähteen ja lämmitysverkoston lämpötiloista. Mitä korkeampi lämmönlähteen lämpötila ja mitä matalampi menoveden lämpötila, sitä parempi on hyötysuhde Mitoitus Maalämpöpumpun voi mitoittaa osatehoiseksi täystehoiseksi. Osatehomitoituksessa lämpöpumpun teho mitoitetaan vastaamaan noin % rakennuksen lämmitystehon mitoitustehotarpeesta. Tällöin lämpöpumppu tuottaa kuitenkin valtaosan rakennuksen vuotuisesta lämmitysenergian tarpeesta. Osatehomitoituksella lämpöpumppu käy pidempiä jaksoja lämmityskaudella. Tämä vähentää merkittävästi kompressorin pysäytys- ja käynnistyskertoja. Talvella, kovimpien pakkasjaksojen aikana, lisätehoa saadaan lisälämmönlähteestä, joka voi olla esimerkiksi sähkövastus tai öljykattila. Täystehomitoituksessa lämpöpumppu mitoitetaan vastaamaan rakennuksen lämmityksen mitoitustehontarvetta, käytännössä hieman yli. Täystehomitoituksella voidaan vähentää lisälämmönlähteen käyttöä. Ja jos lisälämmitys on toteutettu sähkövastuksilla, voidaan lämpöpumpun kanssa yhtä aikaa käytettävien sähkövastusten teho mitoittaa pienemmäksi ja sitä kautta päästä pienempiin sulakekokoihin Lämmönkeruu Normaalisti RE-lämpöpumpuilla kerätään lämpö maalämpökaivoista, joiden lukumäärä ja syvyys vaihtelevat lämmöntarpeen mukaan. Vaihtoehtoisesti maalämpöpumppujen lämmönlähteenä voidaan käyttää pintamaata tai vesistöä. Pintamaasta lämpö kerätään 1 1,5 metrin syvyyteen asetettavalla vaakaputkistolla. Vesistöstä lämpö kerätään vesistön pohjaan ankkuroidun putkiston avulla. Lämmityskaudella maapiirin neste lämpenee kierrossa muutaman asteen. Kerätty lämpö hyödynnetään lämpöpumpun kylmäaineen höyrystämiseen. Vaakaputkiston käytön edellytyksenä on sopiva maalaji ja riittävä maa-alue putkistolle. Sopiva maalaji on hienojakoista ja kosteaa, kuten savi tai siltti. Porakaivon voi yleensä tehdä kaikkiin kohteisiin. Poikkeuksia ovat kohteet, joissa kallioperä on useiden kymmenien metrien syvyydessä. 8 (50)

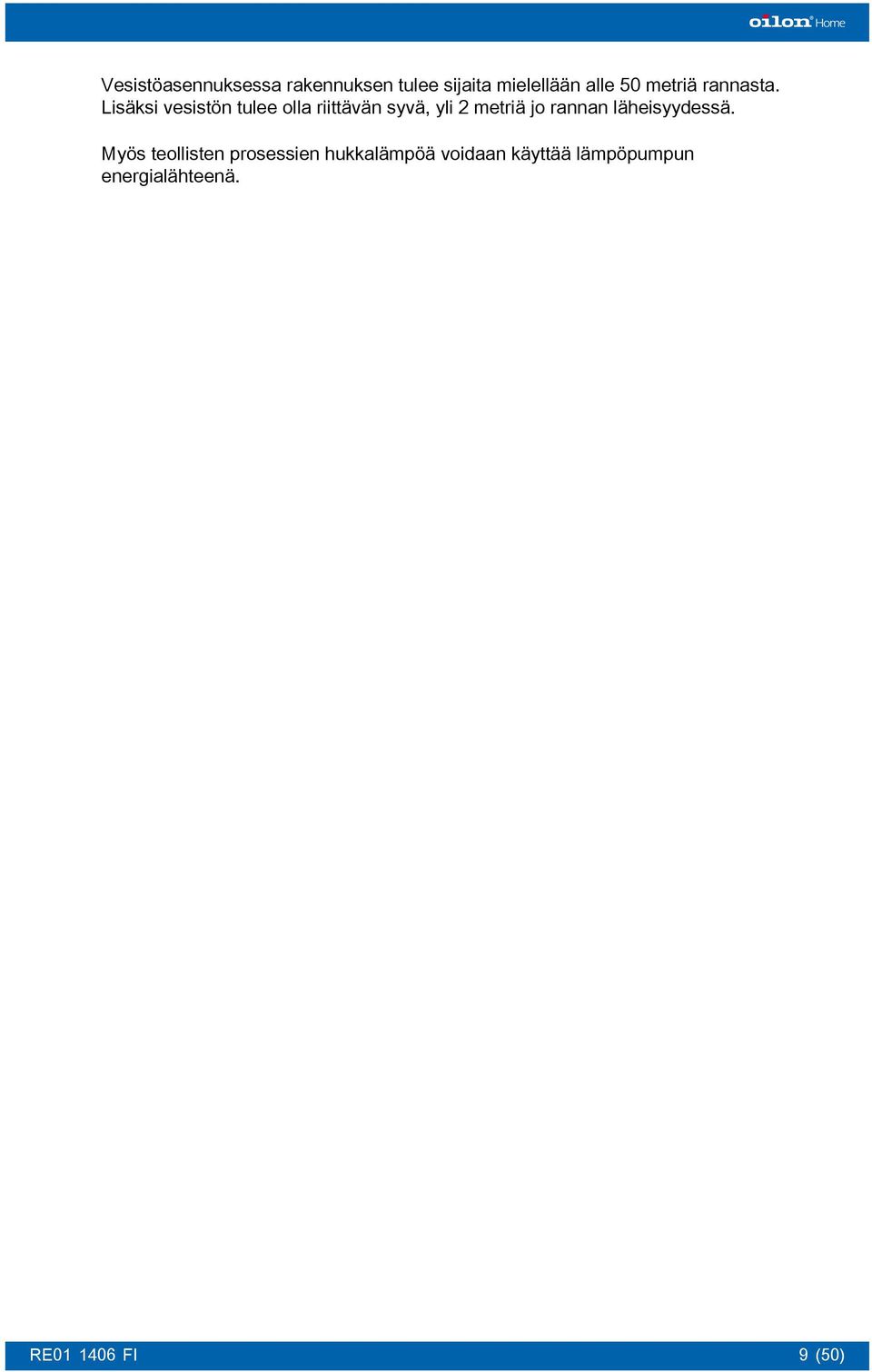

11 Vesistöasennuksessa rakennuksen tulee sijaita mielellään alle 50 metriä rannasta. Lisäksi vesistön tulee olla riittävän syvä, yli 2 metriä jo rannan läheisyydessä. Myös teollisten prosessien hukkalämpöä voidaan käyttää lämpöpumpun energialähteenä. 9 (50)

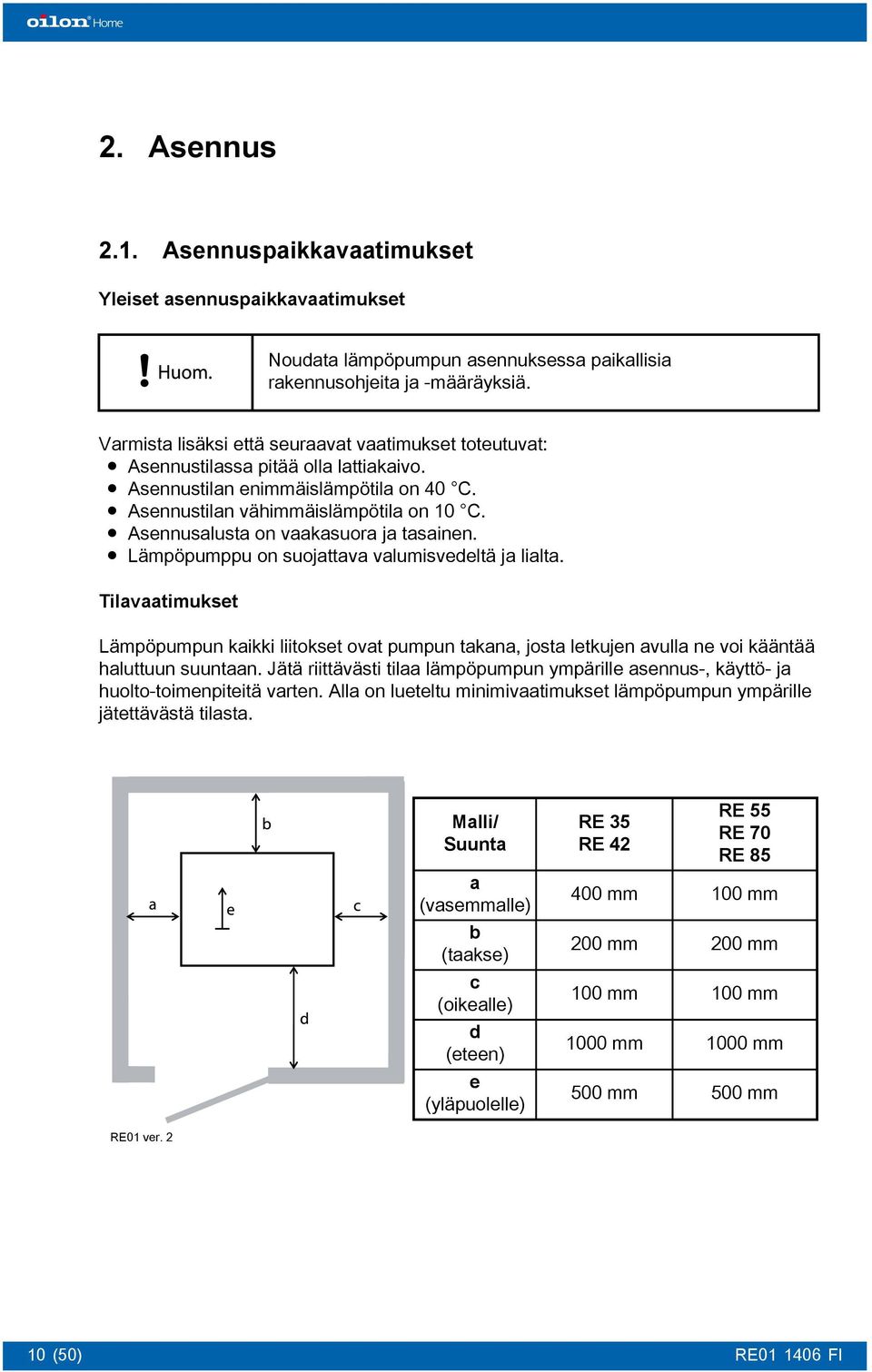

12 2. Asennus 2.1. Asennuspaikkavaatimukset Yleiset asennuspaikkavaatimukset Noudata lämpöpumpun asennuksessa paikallisia rakennusohjeita ja -määräyksiä. Varmista lisäksi että seuraavat vaatimukset toteutuvat: Asennustilassa pitää olla lattiakaivo. Asennustilan enimmäislämpötila on 40 C. Asennustilan vähimmäislämpötila on 10 C. Asennusalusta on vaakasuora ja tasainen. Lämpöpumppu on suojattava valumisvedeltä ja lialta. Tilavaatimukset Lämpöpumpun kaikki liitokset ovat pumpun takana, josta letkujen avulla ne voi kääntää haluttuun suuntaan. Jätä riittävästi tilaa lämpöpumpun ympärille asennus-, käyttö- ja huolto-toimenpiteitä varten. Alla on lueteltu minimivaatimukset lämpöpumpun ympärille jätettävästä tilasta. Malli/ Suunta a (vasemmalle) b (taakse) c (oikealle) d (eteen) e (yläpuolelle) RE 35 RE 42 RE 55 RE 70 RE mm 100 mm 200 mm 200 mm 100 mm 100 mm 1000 mm 1000 mm 500 mm 500 mm RE01 ver (50)

13 2.2. Yhteet ja liitoskoot RE 35 ja RE 42 Seuraavassa on esitetty lämpöpumpun liitosten sijainti ja liitoskoot. Liitos tulistin ulos (lisävaruste) lauhdutin ulos tulistin sisään (lisävaruste) höyrystin sisään lauhdutin sisään höyrystin ulos Koko (ulkokierre) G 1 1/4 G2 G 1 1/4 G2 G2 G2 RE07 ver. 2 RE 55, RE 70 ja RE 85 Seuraavassa on esitetty lämpöpumpun liitosten sijainti ja liitoskoot Liitos tulistin ulos (lisävaruste) lauhdutin ulos tulistin sisään (lisävaruste) lauhdutin sisään höyrystin sisään alijäähdytin ulos (lisävaruste) alijäähdytin sisään (lisävaruste) höyrystin ulos Koko (ulkokierre) G 1 1/4 G2 G 1 1/4 G2 G2 G 1 1/4 G 1 1/4 G2 RE02 ver (50)

14 Putkituskaaviot Maakiertopiirin putkitus Eripituisiin, rinnakkaisiin maakiertopiireihin on suositeltavaa asentaa linjasäätöventtiilit, virtausmittarit, sulkuventtiilit ja painemittari, kuten allaolevassa kuvassa on esitetty. Jos pelätään että maakiertopiirin putkissa on runsaasti roskaa tai likaa, on hyvä asentaa kaksi rinnakkaista roskasuodatinta maakierron paluuputkiin. RE04 ver. 2 A B C D E roskasuodattimet painemittari varoventtiili kalvopaisunta-astia linjasäätöventtiilit virtausmittareilla Tee lämpökaivon päälle noin metrin syvyinen huoltokaivo. Yhdistä huoltokaivot eristetyillä putkilla yhteiseen kokoojakaivoon. Kokoojakaivona voi olla myös yksi porakaivoista. Kokoojakaivosta liuos viedään kahdella eristetyllä putkella lämpöpumpulle. Kokoojakaivolta lämpöpumpulle vievän putken minimihalkaisijat on esitetty seuraavassa taulukossa. 12 (50)

15 Malli RE 35, RE 42 ja RE 55 RE 70 ja RE Putken halkaisija 63 mm 75 mm Lämmityspiirien putkitus Seuraavassa esimerkkejä lämpöpumpun kytkentätavoista. Lämpöpumppu tulistimella ja yksi varaaja PI RE ver. 6 1 lämpöpumppu 2 varaaja 3 lämmityspiiri BX11lämpötila-anturi, lämmityspiirin menovesi BX1 lämpötila-anturi, varaajan keskiosa BX2 lämpötila-anturi, varaajan alaosa BX8 lämpötila-anturi, varaajan yläosa BX9 lämpötila-anturi, ulkoilma A B C D tulistin ulos tulistin sisään lauhdutin ulos lauhdutin sisään E F G lämmin käyttövesi ulos lämpimän käyttöveden kierto kylmä käyttövesi sisään 13 (50)

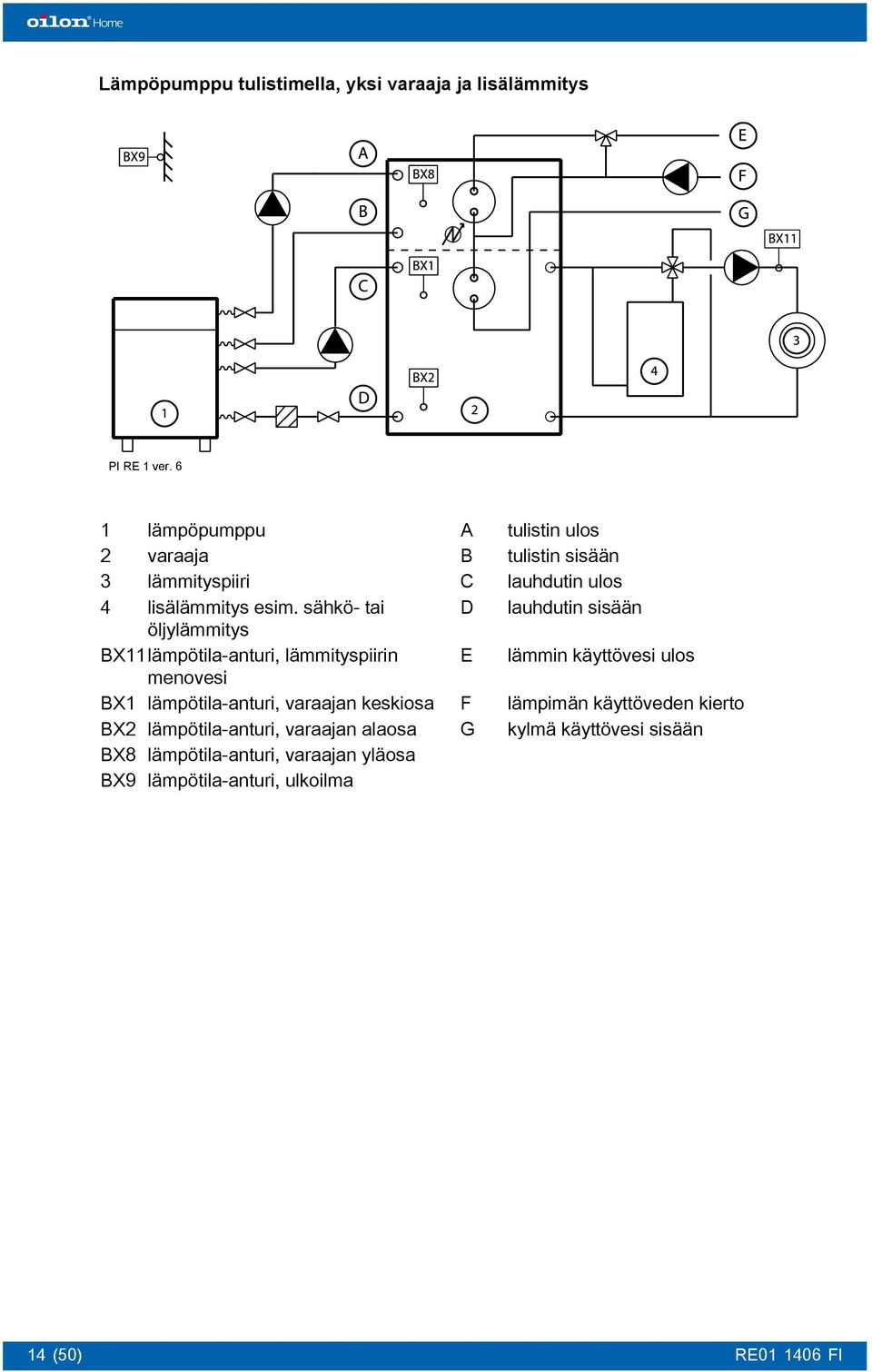

16 Lämpöpumppu tulistimella, yksi varaaja ja lisälämmitys PI RE 1 ver lämpöpumppu varaaja lämmityspiiri lisälämmitys esim. sähkö- tai öljylämmitys BX11lämpötila-anturi, lämmityspiirin menovesi BX1 lämpötila-anturi, varaajan keskiosa BX2 lämpötila-anturi, varaajan alaosa BX8 lämpötila-anturi, varaajan yläosa BX9 lämpötila-anturi, ulkoilma 14 (50) A B C D tulistin ulos tulistin sisään lauhdutin ulos lauhdutin sisään E lämmin käyttövesi ulos F G lämpimän käyttöveden kierto kylmä käyttövesi sisään

17 Lämpöpumppu tulistimella ja kaksi varaajaa PI RE 2 ver. 6 1 lämpöpumppu 2 varaaja 3 lämmityspiiri BX11lämpötila-anturi, lämmityspiirin menovesi BX1 lämpötila-anturi, varaajan keskiosa BX2 lämpötila-anturi, varaajan alaosa BX8 lämpötila-anturi, varaajan yläosa BX9 lämpötila-anturi, ulkoilma A B C D tulistin ulos tulistin sisään lauhdutin ulos lauhdutin sisään E F G lämmin käyttövesi ulos lämpimän käyttöveden kierto kylmä käyttövesi sisään 15 (50)

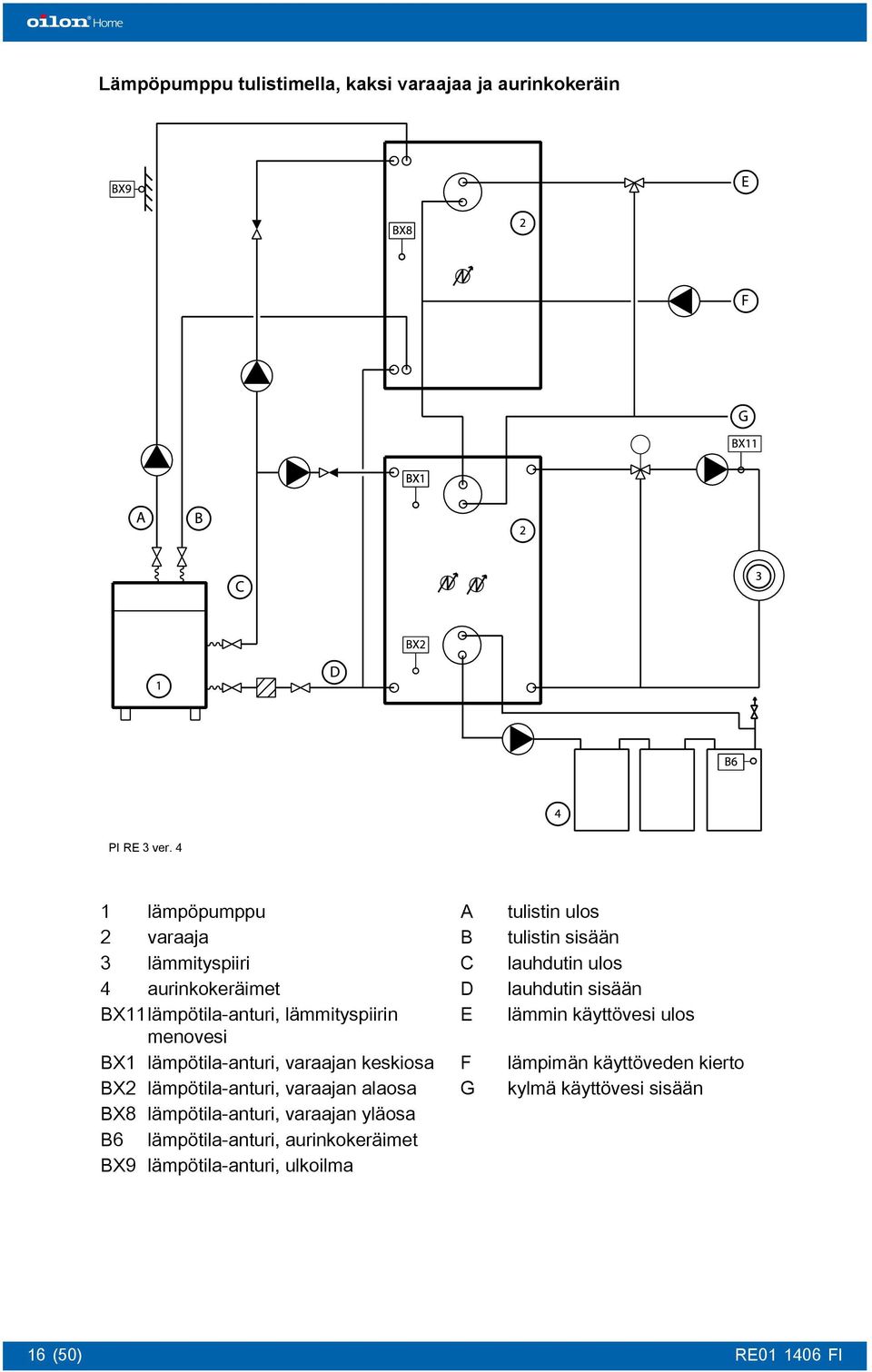

18 Lämpöpumppu tulistimella, kaksi varaajaa ja aurinkokeräin PI RE 3 ver. 4 1 lämpöpumppu 2 varaaja 3 lämmityspiiri 4 aurinkokeräimet BX11lämpötila-anturi, lämmityspiirin menovesi BX1 lämpötila-anturi, varaajan keskiosa BX2 lämpötila-anturi, varaajan alaosa BX8 lämpötila-anturi, varaajan yläosa B6 lämpötila-anturi, aurinkokeräimet BX9 lämpötila-anturi, ulkoilma 16 (50) A B C D E tulistin ulos tulistin sisään lauhdutin ulos lauhdutin sisään lämmin käyttövesi ulos F G lämpimän käyttöveden kierto kylmä käyttövesi sisään

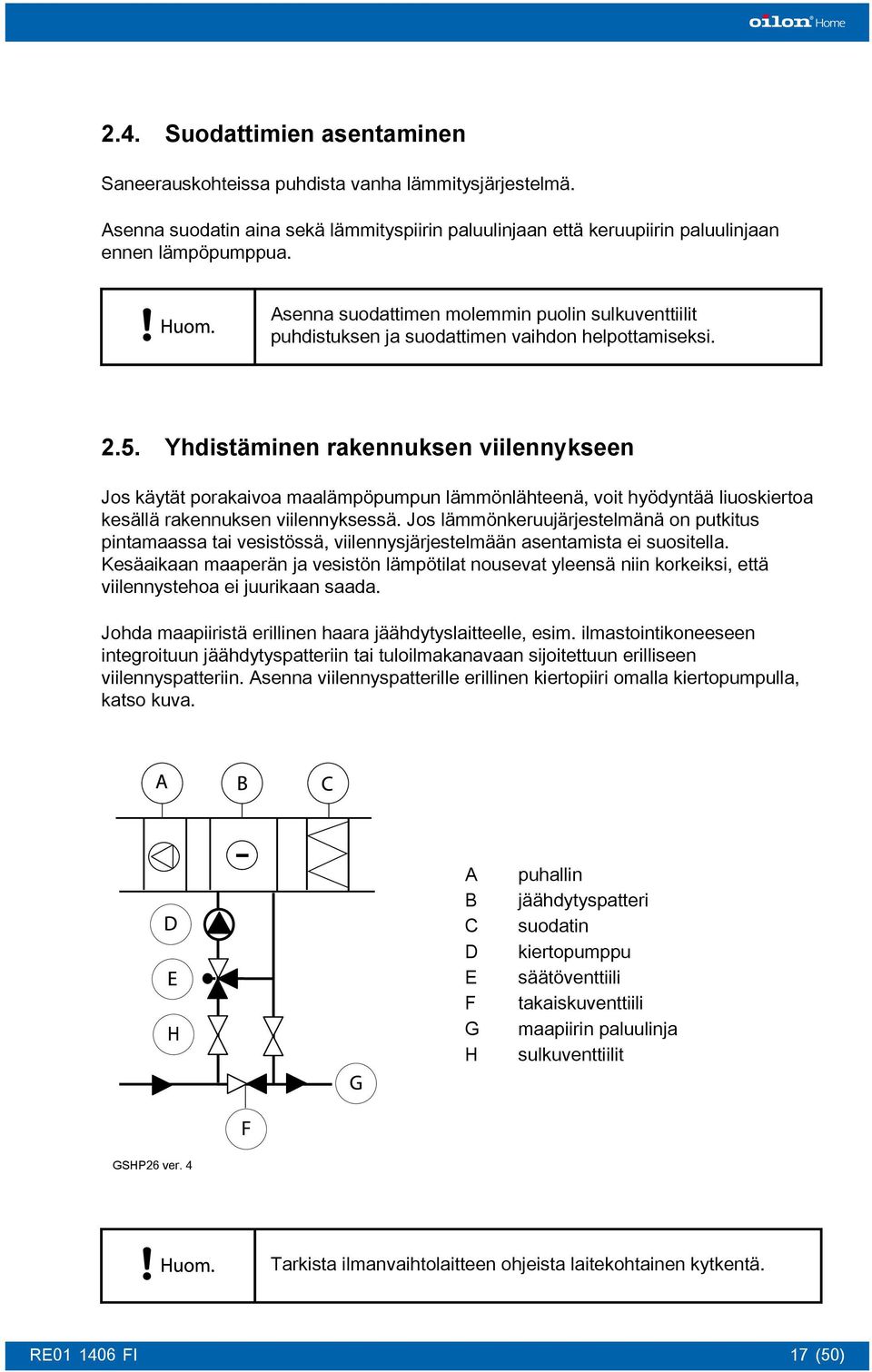

19 2.4. Suodattimien asentaminen Saneerauskohteissa puhdista vanha lämmitysjärjestelmä. Asenna suodatin aina sekä lämmityspiirin paluulinjaan että keruupiirin paluulinjaan ennen lämpöpumppua. Asenna suodattimen molemmin puolin sulkuventtiilit puhdistuksen ja suodattimen vaihdon helpottamiseksi Yhdistäminen rakennuksen viilennykseen Jos käytät porakaivoa maalämpöpumpun lämmönlähteenä, voit hyödyntää liuoskiertoa kesällä rakennuksen viilennyksessä. Jos lämmönkeruujärjestelmänä on putkitus pintamaassa tai vesistössä, viilennysjärjestelmään asentamista ei suositella. Kesäaikaan maaperän ja vesistön lämpötilat nousevat yleensä niin korkeiksi, että viilennystehoa ei juurikaan saada. Johda maapiiristä erillinen haara jäähdytyslaitteelle, esim. ilmastointikoneeseen integroituun jäähdytyspatteriin tai tuloilmakanavaan sijoitettuun erilliseen viilennyspatteriin. Asenna viilennyspatterille erillinen kiertopiiri omalla kiertopumpulla, katso kuva. A B C D E F G H puhallin jäähdytyspatteri suodatin kiertopumppu säätöventtiili takaiskuventtiili maapiirin paluulinja sulkuventtiilit GSHP26 ver. 4 Tarkista ilmanvaihtolaitteen ohjeista laitekohtainen kytkentä. 17 (50)

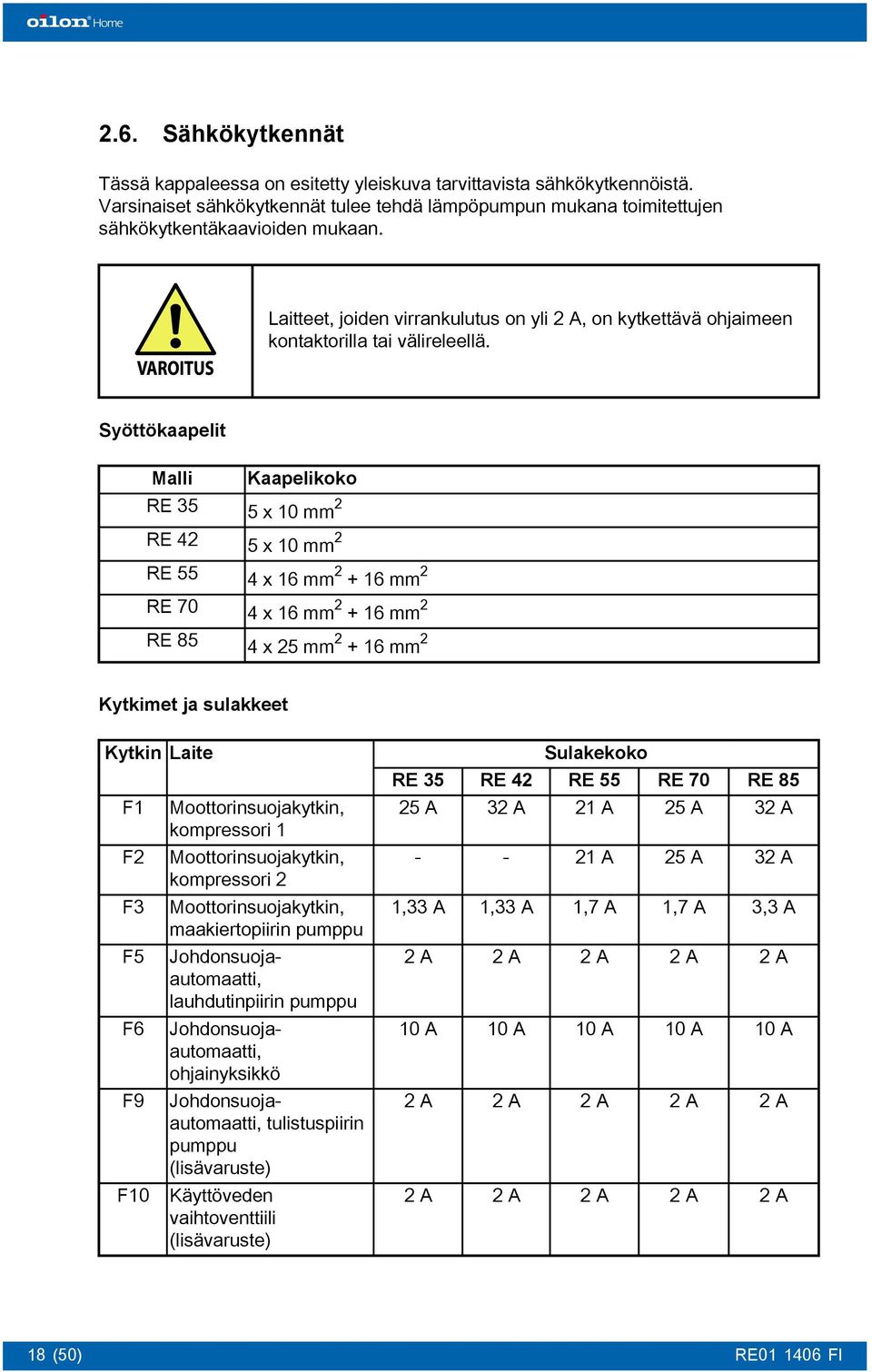

20 2.6. Sähkökytkennät Tässä kappaleessa on esitetty yleiskuva tarvittavista sähkökytkennöistä. Varsinaiset sähkökytkennät tulee tehdä lämpöpumpun mukana toimitettujen sähkökytkentäkaavioiden mukaan. Laitteet, joiden virrankulutus on yli 2 A, on kytkettävä ohjaimeen kontaktorilla tai välireleellä. Syöttökaapelit Malli RE 35 Kaapelikoko RE 42 5 x 10 mm RE 55 4 x 16 mm + 16 mm RE 70 4 x 16 mm + 16 mm RE 85 4 x 25 mm + 16 mm 2 5 x 10 mm Kytkimet ja sulakkeet Kytkin Laite F1 F2 F3 F5 F6 F9 F10 18 (50) Moottorinsuojakytkin, kompressori 1 Moottorinsuojakytkin, kompressori 2 Moottorinsuojakytkin, maakiertopiirin pumppu Johdonsuojaautomaatti, lauhdutinpiirin pumppu Johdonsuojaautomaatti, ohjainyksikkö Johdonsuojaautomaatti, tulistuspiirin pumppu (lisävaruste) Käyttöveden vaihtoventtiili (lisävaruste) RE A Sulakekoko RE 42 RE 55 RE A 21 A 25 A RE A A 25 A 32 A 1,33 A 1,33 A 1,7 A 1,7 A 3,3 A 2A 2A 2A 2A 2A 10 A 10 A 10 A 10 A 10 A 2A 2A 2A 2A 2A 2A 2A 2A 2A 2A

21 Anturikytkennät Seuraavassa on kuvattu ja listattu säätimen anturikytkennät. Lämpöpumpun anturien määrä riippuu lämpöpumpun mallista ja varustelusta. Osa antureista on valmiiksi kytketty. RE03 ver. 2 Liitin x w u t s r q p n k h Koodi BX4 BX3 BX2 BX1 BX14 BX13 BX12 BX11 BX10 BX9 BX8 f f x BX7 M Lämpötila-anturi Kuumakaasu, kompressori 2 Tulistusanturi Varaajan lämpöanturi, alaosa Varaajan lämpöanturi, keskiosa Maaliuos ulos Maaliuos sisään Palaava vesi, Lämpöpiiri P Lähtevä vesi, Lämpöpiiri 1 Lähtevä vesi, Lämpöpiiri P Ulkolämpötila-anturi Varaaja ylin osa/lämpimän käyttöveden varaajan lämpöanturi Kuumakaasu, kompressori 1 Maadoitus Lisää tietoa lämpötila-antureiden sijoittelusta löydät kappaleesta Putkituskaaviot. Älä sijoita ulkolämpötila-anturia suoraan auringonpaisteeseen tai auringon puoleiselle seinustalle. Sähkökytkennät Kytke lauhdepumpun ja maakiertopumpun sähkösyötöt sähkökytkentäkaavion mukaan. Jos useampi maalämpöpumppu on kytketty rinnakkain, asenna jokaiselle oma maakiertopiirin pumppu ja lauhdutinpiirin pumppu. 19 (50)

22 Laite Sähkönsyöttökaapeli Maakiertopiirin kiertopumppu Lauhdutinpiirin pumppu Käyttöveden vaihtoventtiili Tulistinpiirin pumppu (lisävaruste) Pumppujen nolla- ja maadoituslinjat 2.7. Liitin 1-vaihe -X0 L1 2-vaihe -X0 L2 3-vaihe -X0 L3 1-vaihe -X vaihe -X vaihe -X1 24 -X1 1 -X1 2 -X1 11 -X0 N P Lämmityspiirien ja käyttöveden kytkentä Seuraavassa on annettu ohjeet lämmityspiirien ja lämpimän käyttöveden kytkemiseksi rakennuksen lämmitysjärjestelmään. 1. Asenna lämmityspiiriin kolmi- tai nelitieventtiili. 2. Varusta venttiili toimimoottorilla. Toimimoottoria ohjaa lämpöpumpun automatiikka. 3. Asenna käyttövedelle sekoitusventtiili. 4. Kytke sekoitusventtiili siten, että yläkierukalta tulevaan kuumaan veteen sekoittuu alakierukassa esilämmitettyä vettä. 5. Kytke käyttöveden paluukierto ylä- ja alakierukan väliseen putkeen. 6. Asenna varalämpövastukset varaajiin Maapiirin täyttö Täytä ja ilmaa maapiiri huolellisesti aina ennen pumpun käynnistämistä. Maapiiriin jäänyt ilma aiheuttaa ongelmia. Täytä maapiiri etanolin ja veden liuoksella, jossa etanolin osuus on 28 painoprosenttia. Liuoksen pakkasenkestävyys tulee olla vähintään 17 ºC. Täyttöastian tilavuus on oltava vähintään 100 litraa, jotta ilmakuplat erottuvat nesteestä eivätkä lähde täyttöletkun kautta uudelleen kiertoon. Käytä täyttöpumpun imuputkessa tehokasta suodatinta, jotta putkistosta tulevat roskat jäävät täyttöastiaan. 20 (50)

23 RE06 ver Liitä kaksi letkua ja täyttöpumppu kuvan mukaisesti venttiileihin 1 ja 2. Avaa venttiilit 1 ja 2. Sulje venttiilit 3 ja 4. Käynnistä täyttöpumppu (B) ja täytä putkisto liuoksella. Odota, kunnes piiri on täyttynyt eikä ilmaa enää tule paluuputkesta. Sulje venttiilit 1 ja 2. Irrota letkut ja täyttöputki. Asenna paisuntasäiliö (C) ja paineista piiri. Jätä maapiiri ylipaineen puolelle, jottei missään kohdassa putkistoa pääse esiintymään alipainetta. Suositeltava ylipaine on vähintään 1 1,5 bar. Avaa venttiilit 3 ja 4. Jos sähkökytkennät on tehty, lämpöpumpun liuoskiertopumppua voi käyttää erillisellä kytkimellä ennen lämpöpumpun käynnistämistä. 1. Käynnistä liuoskiertopumppu käsin. Kytke pääkytkin Q1, ohjaussulake F6 sekä maakiertopumpun sulake F3, ja käynnistä liuoskiertopumppu käsikytkimellä S3. 2. Varmista, että pumppu kierrättää liuosta. Jos liuoksen pinta paisuntasäiliössä laskee liuoskiertopumpun käynnin aikana, järjestelmässä on vielä ilmaa. Lisää liuosta tarvittaessa. 3. Tarkista liuoksen lämpötila. Jos liuoksen lämpötila ei laske, keruupiirissä on edelleen ilmaa. Jatka liuoksen pumppaamista keruupiiriin, kunnes ilmaa ei enää purkaannu paisuntasäiliöön ja liuoksen lämpötila alkaa laskea. 4. Sammuta liuoskiertopumppu. Varmista, ettei järjestelmässä ole ilmaa. Tarkista maakierron suodattimet Lämmitysverkoston täyttö Täytä ja ilmaa lämmitysverkosto ja varaaja ennen kuin käynnistät lämpöpumpun. Varmista, että sulkuventtiilit varaajan ja lämpöpumpun välillä ovat auki, jotta vesi pääsee lämpöpumppuun. Lämmitysjärjestelmä pitää varustaa omalla paisuntasäiliöllä, joka on mitoitettu järjestelmän koon mukaan. 21 (50)

24 1. Täytä varaaja ja lämmitysjärjestelmä. 2. Jos talossa on lattialämmitys, täytä lämmitysjärjestelmä huolella piiri kerrallaan. Muista ilmata runkoputket. 3. Tarkista että järjestelmässä on sopiva paine. Tarvittava paine riippuu rakennuksen korkeudesta, 1 bar on noin 10 m vesipatsasta. Ilmaa lämmitysjärjestelmä huolellisesti. Pienikin ilmamäärä voi estää veden virtauksen. 22 (50)

25 3. Käyttöönotto 3.1. Kytkimet ja sulakkeet Katkaisin/ sulake Q1 S3 F1 F2 F3 F4 F5 F6 F Laite Pääkytkin Maakiertopumpun käsikäyttökytkin Kompressori 1 Kompressori 2 ei malleissa RE 35 ja RE 42) Maakiertopumppu Lauhdutinpumppu Lauhdutinpumppu Ohjainyksikkö Tulistinpumppu (lisävaruste) Ennen käyttöönottoa Käyttöönottajan tulee perehtyä lämpöpumpun ohjausjärjestelmään ja asetusten muuttamiseen ennen kuin aloittaa järjestelmän käyttöönoton. Suosittelemme että Oilonin asiantuntija suorittaa käyttöönoton. Ennen käyttöönottoa suoritettavat tehtävät ja tarkistukset: Maakiertopiiri on yhdistetty, täytetty ja ilmattu. Lämpöpumpun lämmityspiiri(t) on yhdistetty, täytetty ja ilmattu. Varaaja(t) ja lämmitysjärjestelmä on yhdistetty, täytetty ja ilmattu. Kaikki sähkönsyöttö- ja anturikytkennät on tehty Käyttöönotto Tarkista ennen käyttöönoton aloittamista, että kaikki edellä mainitut tehtävät ja tarkistukset ovat suoritettu. 1. Varmista, että lämpöpumpun kytkimet (Q1, F1 F10) ovat asennossa Käännä pääkytkin Q1 ja kytkin F6 asentoon 1. Hetken kuluttua ohjausjärjestelmä käynnistyy. Koska kompressorin moottorisuojakytkin F1(/F2) on pois päältä, tulee ohjausjärjestelmän näytölle virheilmoitus. Virheilmoituksesta ei tarvitse välittää tässä vaiheessa. 3. Käännä kytkimet F3 ja F5 asentoon 1. Jos tulistin on käytössä, käännä myös kytkin F9 asentoon Tarkista että kiertopumput toimivat ja tee reletesti. 23 (50)

26 Ohjeet reletestiin löytyvät kappaleesta Reletesti. Älä jatka tästä eteenpäin ja käynnistä kompressoria, jos varaajassa veden lämpötila ei ole vähintään 20 C. 5. Kytke moottorinsuojakytkin F1 ja kahden kompressorin malleissa myös kytkin F2 päälle. 6. Paina Reset-nappulaa ja sen jälkeen OK-nappulaa. Kompressorin pitäisi käynnistyä. Jos lämpöpumpun sähkönsyöttökaapelin vaihejohtimet on kytketty väärään järjestykseen, näytölle tulee virheilmoitus ja kompressori pysähtyy. Katkaise tällöin virta pääkytkimestä Q1 ja katkaise lämpöpumpun sähkönsyöttö erillisestä päävirtakatkaisimesta. Muuta vaihejohtimien järjestys oikeaksi. Kytke sähkönsyöttö lämpöpumpulle ja kytke virta päälle pääkytkimestä Q1. 7. Jos kompressori käynnistyy normaalisti, käännä loput kytkimet asentoon Aseta lämpöpumpun perusasetukset. Aseta kieli, aika ja päivämäärä. Aseta lämpökäyrät ja muut valinnaiset asetukset kuten seuraavissa kappaleissa on neuvottu. 9. Täytä huoltokirjan käyttöönotto-lomake. Kun olet suorittanut asennuksen ja käyttöönoton loppuun, täytä asennus- ja takuupöytäkirja Reletesti Voit testata lämpöpumpun ohjausjärjestelmän relekytkentään kytketyn laitteen yhteyden ja toimivuuden reletestin avulla. 1. Siirry käyttöönotto-käyttäjätasolle. a. Paina OK-näppäintä päästäksesi päävalikkoon. b. Paina Info (i)-näppäintä 5 sekuntia, valitse Käyttöönotto-käyttäjätaso ja paina OK. 2. Valitse Tulon/lähdön testaus ja paina OK-näppäintä. 3. Valitse 7700: Reletesti ja valitse relekytkentä, jonka haluat testata. Esimerkiksi, jos haluat testata maakiertopumpun, valitse Maaliuospumppu QX12, tai jos haluat testata lauhdutinpumpun, valitse Lauhdutinpumppu QX Kun olet saanut halutut laitteet testattua, aseta ohjausrivin 7700 arvoksi Ei testiä. Jos ohjausrivin 7700 arvoa ei palauta Ei testiä-asetukseen, lämpöpumppu jatkaa reletestiä eikä käynnisty Lämmityspiirien lisääminen Oletusarvoisesti lämpöpumpun ohjausjärjestelmään on asetettu yhden lämmityspiirin ohjaus. Jos lämmitysjärjestelmässä on useampi ohjattava lämmityskierto, voidaan lämpöpumpun ohjausjärjestelmään asettaa kahden lämmityspiirin ohjaus. 1. Kytke toisen lämmityspiirin menoveden lämpötila-anturi ja säätöventtiilin moottori lämpöpumpun perusyksikköön. 24 (50)

27 Katso tarkemmat ohjeet sähkökytkentäkaaviosta. 2. Siirry käyttöönotto-tasolle. a. Paina ohjauspaneelin OK-näppäintä päästäksesi päävalikkoon. b. Paina Info (i)-näppäintä 5 sekuntia, valitse Käyttöönotto-käyttäjätaso ja paina OK. 3. Ota lämmityspiiri käyttöön säätimessä. a. Valitse Konfiguraatio valikko ja paina OK. b. Valitse vapaa lämmityspiiri (5710: Lämmityspiiri 1 tai 5715: Lämmityspiiri 2) ja paina OK-näppäintä. c. Vaihda asetukseksi On ja paina OK-näppäintä. d. Valitse rivi 6200 Tallenna anturit, anna arvoksi Kyllä ja paina OK. 4. Säädä lämmityspiirin lämmityskäyrä ja menoveden asetukset, katso kappale Lämmityskäyrän säätäminen Lämmityskäyrän säätäminen 1. Paina OK-näppäintä päästäksesi päävalikkoon. 2. Valitse oikea lämmityspiirin valikko ja paina OK-näppäintä. Valitse Lämmityspiiri 1 tai Lämmityspiiri 2 riippuen minkä lämmityspiirin arvoja haluat muokata. 3. Valitse Mukavuuskäytön asetusarvo ja paina OK-näppäintä. 4. Aseta haluamasi mukavuuskäytön arvo ja paina OK-näppäintä. Tätä arvoa käytetään lämpökäyrän laskemiseen. 5. Valitse Lämmityskäyrän kaltevuus ja paina OK-näppäintä. 6. Aseta oikea kaltevuuden arvo ja paina OK-näppäintä. Käytetystä lämmitysratkaisusta riippuen suositeltava kaltevuuden arvo on: noin 0,4 taloissa, joissa on lattialämmitys noin 0,6 taloissa, joissa on patterilämmitys. Lämmityskäyrän kaltevuudelle ei suositella käytettäväksi suurempaa arvoa kuin 1,0. Seuraava kuva esittää eri lämmityskäyriä. Ne kaikki perustuvat 20 asteen lämpötilapyynnille. Vaakasuoralla akselilla on esitetty ulkolämpötila ja pystysuoralla lämmityspiiriin menevän veden lämpötila C C HC ver Valitse Menoveden min.asetusarvo ja paina OK-näppäintä. Säädä oikea minimiarvo ja paina OK-näppäintä. Valitse Menoveden maks.asetusarvo ja paina OK-näppäintä. Säädä oikea maksimiarvo ja paina OK-näppäintä. Lämmityspiirin asetusarvon säätämiseen voit käyttää lämmityskäyrän siirtoa. Tällöin kaltevuus pysyy käyrän ohjauksen mukaisena, mutta asetusarvo nousee tai laskee. Plus-merkkinen siirto nostaa kierron asetusarvoa ja miinus-merkkinen siirto laskee 25 (50)

28 asetusarvoa. Lämmityskäyrän siirtoa muokataan ohjausriveillä 721: Lämmityskäyrän siirto (lämmityspiiri 1) ja 1021: Lämmityskäyrän siirto (lämmityspiiri 2). Tämä tapa vastaa käytännössä samaa kuin mukavuuskäytön asetusarvon muuttaminen Aurinkokeräimen kytkentä Seuraavassa annetaan ohjeet kuinka aurinkokeräin liitetään lämpöpumpun ohjausjärjestelmään. Tutustu ennen aurinkokeräimen asennusta myös aurinkokeräimen valmistajan asennus- ja käyttöohjeisiin. 1. Sammuta lämpöpumppu. 2. Yhdistä aurinkokeräimen kiertopumppu vapaana olevaan QX-relelähtöön. Muista asentaa 2 A -sulake relelähdön ja kiertopumpun väliin. 3. Yhdistä aurinkokeräimen lämpötila-anturi vapaana olevaan BX-anturiliittimeen. 4. Käynnistä lämpöpumppu ja odota hetki kunnes ohjausjärjestelmä käynnistyy. 5. Paina OK-näppäintä päästäksesi päävalikkoon. 6. Muuta käyttäjätaso Asiantuntija-tasolle. 7. Valitse Konfiguraatio ja aseta seuraavat ohjausrivien arvot. Valitse relelähtö, johon yhdistit aurinkokeräimen kiertopumpun (ohjausrivit ) ja anna sen arvoksi Keräimen pumppu Q5. Valitse anturitulo, johon yhdistit aurinkokeräimen lämpötila-anturin (ohjausrivit ) ja anna sen arvoksi Keräimen anturi B Keräimen anturin tyyppi: NTC tai Pt Tallenna anturit: Kyllä 6204 Tallenna parametrit: Kyllä 3822 Varaajan latauksen priorit.: Lisävaraaja 4783 Aurinkokytkennällä: Kyllä Tämän jälkeen Käyttöönotto-tasolle tulee näkyviin Aurinko-valikko. Riveillä 3811 ja 3812 on mahdollista muuttaa aurinkokeräimen asetuksia, mutta tavallisesti tehdasasetukset ovat sopivat Hälytys-relelähdön asettaminen Tarvittaessa voi vapaana olevan relelähdön (230 V) konfiguroida ilmoittamaan ulkopuoliselle järjestelmälle lämpöpumpun toiminnassa tapahtuvista häiriöistä. Releen kärki sulkeutuu, jos automatiikka havaitsee vikatilanteen. Releen kärki avautuu, kun vikatilanne kuitataan. Seuraavassa ohjeet hälytys-relelähdön konfigurointiin (50) Paina OK-näppäintä päästäksesi päävalikkoon. Valitse Konfiguraatio. Valitse 5892: Relelähtö QX3 ja aseta sen arvoksi Hälytyslähtö K10. Paina OK-näppäintä.

29 4. Käyttö 4.1. Ohjauspaneeli Ohjauspaneeli Kaukosäädin (lisävaruste) Control panel ver. 3 GSHP01 ver. 3 Ohjauspaneelin näppäimet Käyttövesi Lämmitystapa Info Paluu/ESC Valintakiekko OK Jäähdytys Reset Läsnäolo 27 (50)

30 Käyttövesi Lämmitystapa Kun käyttöveden lämmitys on päällä, lämpöpumppu lämmittää käyttövettä automaattisesti voimassaolevien asetusten mukaan. Kun käyttöveden lämmitys on pois päältä, lämpöpumppu ei lämmitä käyttövettä lainkaan. Jos näppäintä painetaan yli viisi sekuntia, käyttövesi lämmitetään asetusarvoonsa, vaikka käyttövesi ei olisi vielä jäähtynyt latauslämpötilan alapuolelle (pakkolataus). Paina lämmitystapa-näppäintä valitaksesi lämmitystavan. Valitun lämmitystavan symbolin alle ilmestyy musta palkki. Paina näppäintä uudelleen vaihtaaksesi lämmitystapaa. Lämmitystavat ovat: Jäähdytys (ei käytössä) Automaattinen toiminta Tällä toimintatavalla lämpöpumppu vaihtaa lämmitystä mukavuuslämpötilan ja alennetun lämpötilan välillä käytössä olevan aikaohjelman mukaan automaattisesti. Mukavuuslämpötila Alennettu lämpötila Jäätymissuojalämpötila Info Paina info-näppäintä nähdäksesi lämpöpumpun tilan ja virheilmoitukset. Voit selata tietoja ja ilmoituksia yksi kerrallaan painamalla info-näppäintä uudelleen tai käyttämällä valintakiekkoa. Paluu/ESC Käytä paluu/esc-näppäintä poistuaksesi asetuksesta tai valikosta. Jos olet muuttanut asetusta, mutta haluat perua asetuksen, paina paluu-näppäintä päästäksesi asetuksesta pois. Käytä valintakiekkoa selataksesi lämpöpumpun valikoita ja muuttaaksesi asetuksia. Valintakiekkoa voi kääntää myötä- tai vastapäivään. Valintakiekko OK 28 (50) Paina OK-näppäintä päästäksesi valitsemaasi valikkoon tai hyväksyäksesi tekemäsi asetusmuutokset.
