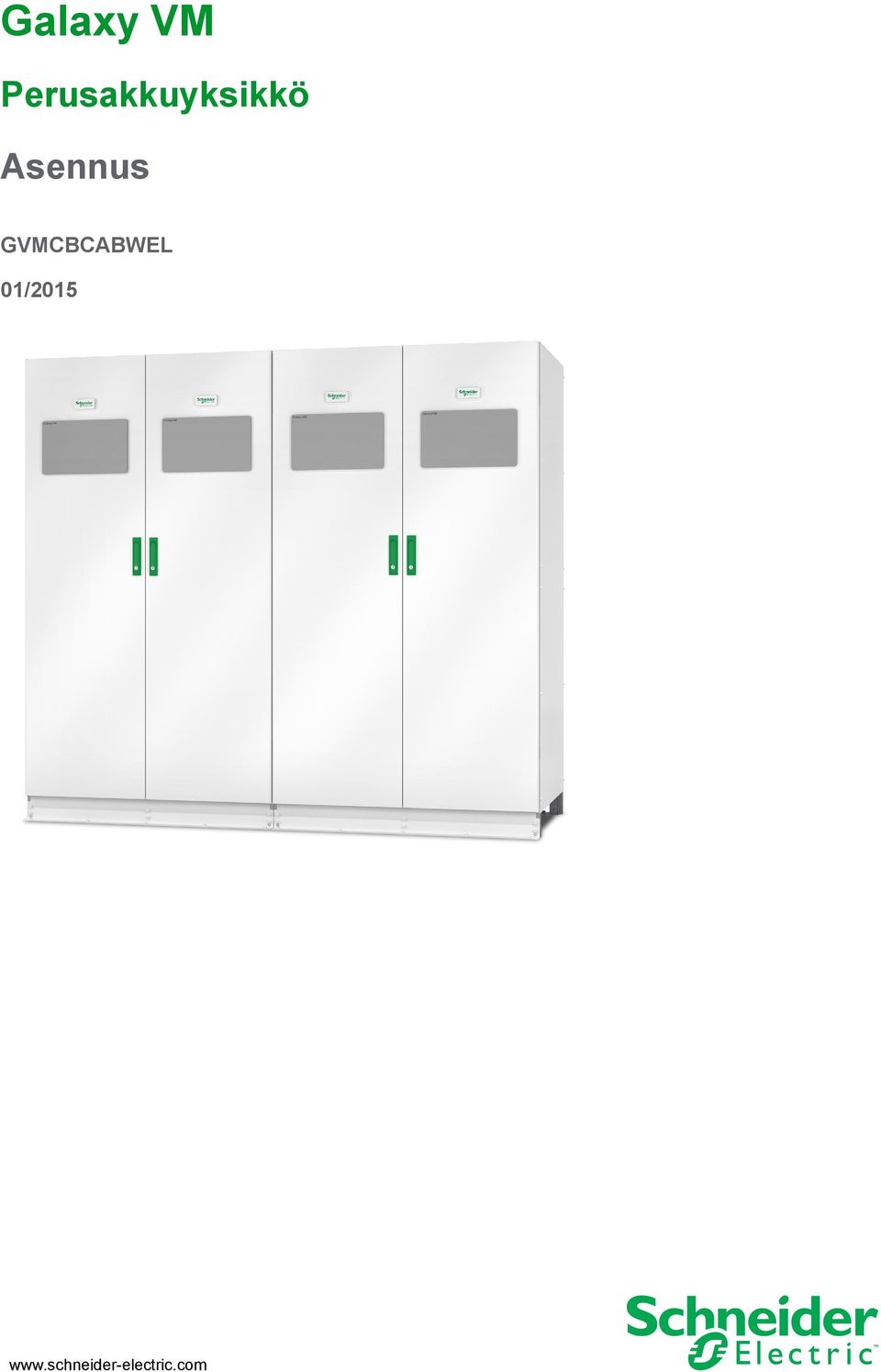

1 Galaxy VM Perusakkuyksikkö Asennus GVMCBCABWEL 01/2015

2 Lainopilliset tiedot Schneider Electric -tuotenimi ja tässä oppaassa mainitut Schneider Electric Industriesin rekisteröidyt tuotemerkit ovat Schneider Electric SA:n ja sen tytäryhtiöiden yksinomaista omaisuutta. Niitä ei voi käyttää missään yhteydessä ilman omistajan kirjallista lupaa. Tämä opas ja sen sisältö on suojattu Ranskan tekijänoikeuslain (Code de la propriété intellectuelle français, johon viitataan tästä eteenpäin vain lakina) mukaisesti tekstiä, piirroksia ja malleja suojaavilla tekijänoikeuslaeilla sekä tuotemerkkejä koskevalla lailla. Sitoudut olemaan jäljentämättä tätä opasta tai sen osia muuhun kuin laissa kuvattuun henkilökohtaiseen, ei-kaupalliseen käyttöön millään keinolla ilman Schneider Electricin kirjallista lupaa. Sitoudut olemaan luomatta hypertekstilinkkejä tähän oppaaseen tai sen sisältöön. Schneider Electric ei anna muuta lupaa tai käyttöoikeutta tämän oppaan tai sen sisällön henkilökohtaiseen ja ei-kaupalliseen käyttöön kuin ei-yksinomaisen oikeuden tarkastella sitä sellaisenaan ja omalla vastuulla. Kaikki muut oikeudet pidätetään. Vain pätevät henkilöt saavat asentaa, käyttää, huoltaa ja ylläpitää sähkölaitteita. Schneider Electric ei ole vastuussa mistään seuraamuksista, jotka johtuvat tämän materiaalin käyttämisestä. Koska standardit, tekniset tiedot ja mallit muuttuvat ajoittain, pyydä tämän julkaisun tiedoista vahvistus.

3 Perusakkuyksikkö Sisällysluettelo Tärkeät turvallisuustiedot...5 Turvallisuuteen liittyvät varotoimenpiteet...6 Sähköturvallisuus...9 Akkuturvallisuus...10 Tekniset tiedot...12 Perusakkuyksikköjen tekniset tiedot...12 Akkukatkaisijan aktivoituminen...12 Akkuvaatimukset...12 Kaapelien suositellut koot...13 Vääntömomentin tekniset tiedot...13 Perusakkuyksikköjen paino ja mitat...13 Perusakkuyksikön paikalleen asentaminen...14 Virtakaapeleiden kytkeminen...17 Virtakaapeleiden kytkeminen alakaapeliaukolla varustetussa järjestelmässä...17 Virtakaapeleiden kytkeminen yläkaapeliaukolla varustetussa järjestelmässä...20 Perusakkuyksikön akkujen asentaminen ja kytkeminen...23 Signaalikaapeleiden kytkeminen...26 Perusakkuyksikön etukiinnikkeen kiinnittäminen

4

5 Tärkeät turvallisuustiedot Tärkeät turvallisuustiedot Perusakkuyksikkö Lue nämä ohjeet huolellisesti ja tutustu laitteistoon ennen kuin yrität asentaa, käyttää, huoltaa tai ylläpitää sitä. Seuraavat turvallisuusviestit tämän oppaan sivuilla tai laitteissa varoittavat mahdollisista vaaratilanteista tai kiinnittävät käyttäjän huomion tietoihin, jotka selventävät tai helpottavat toimenpiteen suorittamista. Tämä Vaara- tai Varoitus-turvallisuusviesteissä esiintyvä symboli ilmaisee, että jollei turvallisuusohjeita noudateta, sähkölaite saa aikaan vaaratilanteen, joka aiheuttaa henkilövamman. Tämä on turvallisuushälytyksen symboli. Sen avulla ilmoitetaan vammoja aiheuttavien vaaratilanteiden mahdollisuudesta. Noudata kaikkia tällä symbolilla merkittyjä turvallisuusviestejä loukkaantumisten tai kuolemantapausten ehkäisemiseksi. ilmaisee vaaratilanteen, joka aiheuttaa hengenvaaran tai vakavan vamman, ellei tilannetta vältetä. VAROITUS VAROITUS ilmaisee vaaratilanteen, joka saattaa aiheuttaa hengenvaaran tai vakavan vamman, ellei tilannetta vältetä. Ohjeiden huomiotta jättäminen voi aiheuttaa laitevaurion, vakavan vamman tai HUOMIO HUOMIO ilmaisee vaaratilanteen, joka saattaa aiheuttaa vähäisen tai keskivaikean vamman, ellei tilannetta vältetä. Ohjeiden huomiotta jättäminen voi aiheuttaa laitevaurion tai vamman. HUOMAUTUS HUOMAUTUS on käytössä ilmoituksissa, jotka eivät liity fyysisiin vammoihin. Turvallisuushälytyksen symbolia ei käytetä tämäntyyppisessä turvallisuusviestissä. Ohjeiden huomiotta jättäminen voi aiheuttaa laitevaurion. Huomaa: Vain pätevät henkilöt saavat asentaa, käyttää, huoltaa ja ylläpitää sähkölaitteita. Schneider Electric ei ole vastuussa mistään seuraamuksista, jotka johtuvat tämän materiaalin käyttämisestä

6 Perusakkuyksikkö Tärkeät turvallisuustiedot Pätevällä henkilöllä on sähkölaitteiden kokoamiseen, asentamiseen ja käyttöön liittyvät tiedot ja taidot. Turvallisuuskoulutuksensa perusteella hän osaa myös tunnistaa sähkölaitteisiin liittyvät vaaratilanteet ja välttää ne. Turvallisuuteen liittyvät varotoimenpiteet SÄHKÖISKUN, RÄJÄHDYKSEN TAI SÄHKÖKAAREN Kaikki tämän asiakirjan turvaohjeet on luettava ja ymmärrettävä, ja niitä on noudatettava. SÄHKÖISKUN, RÄJÄHDYKSEN TAI SÄHKÖKAAREN Lue kaikki asennusoppaan ohjeet ennen tämän UPS-järjestelmän asentamista tai sen käyttämistä. SÄHKÖISKUN, RÄJÄHDYKSEN TAI SÄHKÖKAAREN Älä asenna UPS-järjestelmää, ennen kuin kaikki rakennustyöt on saatu valmiiksi ja asennusympäristö on siivottu. SÄHKÖISKUN, RÄJÄHDYKSEN TAI SÄHKÖKAAREN Tuote on asennettava Schneider Electricin määrittämien ohjeiden ja vaatimusten mukaan. Tämä koskee erityisesti ulkoisia ja sisäisiä suojauksia (vastasuunnan katkaisimet, akkukatkaisimet, johdot jne.) sekä käyttöympäristövaatimuksia. Schneider Electric ei ole vastuussa, jos näitä vaatimuksia ei noudateta. Älä käynnistä UPS-järjestelmää, kun sen sähköjohdot on kytketty. Käynnistyksen saa suorittaa vain Schneider Electric

7 Tärkeät turvallisuustiedot Perusakkuyksikkö SÄHKÖISKUN, RÄJÄHDYKSEN TAI SÄHKÖKAAREN UPS-järjestelmä on asennettava kansallisten ja paikallisten säädösten mukaisesti. Asenna UPS seuraavien ohjeistusten mukaisesti: IEC (mukaan lukien suojaus sähköiskua vastaan, suojaus lämpövaikutusta vastaan ja suojaus ylivirtaa vastaan) NEC NFPA 70 Canadian Electrical Code (C22.1, Part 1). Valitse se ohjeistus, joka koskee omaa aluettasi. SÄHKÖISKUN, RÄJÄHDYKSEN TAI SÄHKÖKAAREN Asenna UPS-järjestelmä lämpötilaltaan säädeltyyn ympäristöön, jossa ei ole sähköä johtavia aineita tai kosteutta. Asenna UPS-järjestelmä syttymättömälle, tasaiselle ja tukevalle alustalle (esimerkiksi betonin päälle), joka kestää järjestelmän painon. SÄHKÖISKUN, RÄJÄHDYKSEN TAI SÄHKÖKAAREN UPS-järjestelmää ei ole tarkoitettu käyttöolosuhteisiin, joissa laite on alttiina seuraaville tekijöille, ja sen vuoksi sitä ei saa asentaa tällaiseen käyttöympäristöön: vahingolliset höyryt pölyn ja kaasujen räjähtävät yhdistelmät, syövyttävät kaasut tai johtava tai muista lähteistä säteilevä lämpö kosteus, kuluttava pöly, höyry tai erittäin kostea ympäristö sienet, hyönteiset, tuholaiset suolapitoinen ilma tai käyttökelvoton jäähdytysaine standardin IEC mukainen likaantuneisuusaste yli 2 altistuminen epätavallisille tärinälle, iskuille ja kallistumisille altistuminen suoralle auringonvalolle, kuumuudelle tai voimakkaille sähkömagneettisille kentille

8 Perusakkuyksikkö Tärkeät turvallisuustiedot SÄHKÖISKUN, RÄJÄHDYKSEN TAI SÄHKÖKAAREN Älä poraa tai leikkaa kaapeleille tai eristysputkille reikiä, kun tiivistelevyt on asennettu. Älä myöskään käytä poraa UPS-järjestelmän läheisyydessä. SÄHKÖKAAREN VAROITUS Älä tee tuotteeseen mekaanisia muutoksia (mukaan lukien yksikön osien poistot tai reikien poraukset tai leikkaukset), joita ei ole mainittu tässä asennusoppaassa. Ohjeiden huomiotta jättäminen voi aiheuttaa laitevaurion, vakavan vamman tai YLIKUUMENTUMISEN VAROITUS Noudata UPS-järjestelmää ympäröivälle tilalle asetettuja vaatimuksia. Älä peitä tuotteen tuuletusaukkoja, kun UPS-järjestelmä on käynnissä. Ohjeiden huomiotta jättäminen voi aiheuttaa laitevaurion, vakavan vamman tai LAITEVAURION VAROITUS Älä yhdistä UPS-lähtöä regeneratiivisiin kuormajärjestelmiin, mukaan lukien fotosähköiset järjestelmät ja nopeussäätimet. Ohjeiden huomiotta jättäminen voi aiheuttaa laitevaurion, vakavan vamman tai

9 Tärkeät turvallisuustiedot Perusakkuyksikkö Sähköturvallisuus SÄHKÖISKUN, RÄJÄHDYKSEN TAI SÄHKÖKAAREN Vain pätevät henkilöt saavat asentaa, käyttää, huoltaa ja ylläpitää sähkölaitteita. Käytä asianmukaisia suojavarusteita ja noudata sähkölaitteiden turvallisen käsittelyn periaatteita. Sammuta kaikki UPS-järjestelmään tuleva virta ennen laitteen käsittelemistä. Ennen kuin aloitat UPS-järjestelmän kanssa työskentelyn, tarkista vaarallisen jännitteen mahdollisuus kaikkien liittimien väliltä suojamaadoitus mukaan lukien. UPS-järjestelmässä on sisäinen virtalähde. Laitteessa voi olla vaarallista jännitettä, vaikka sitä ei ole kytketty verkkovirtaan. Varmista ennen UPSjärjestelmän asentamista ja huoltoa, että yksiköt on sammutettu ja että yhteys verkkovirtaan ja akkuihin on katkaistu. Odota viisi minuuttia, ennen kuin avaat UPS-järjestelmän, jotta kondensaattorien varaus ehtii purkautua. UPS-järjestelmän tulee olla asianmukaisesti maadoitettu. Suuren vuotovirran vuoksi maadoitusjohdin pitää kytkeä ensimmäisenä. SÄHKÖISKUN, RÄJÄHDYKSEN TAI SÄHKÖKAAREN Jos takaisinsyöttösuoja ei ole osa vakiokokoonpanoa, järjestelmään on asennettava automaattinen eristyslaite (takaisinsyöttösuoja tai mikä tahansa laite, joka täyttää säännöksen IEC/EN tai UL1778:n 4. version vaatimukset sen mukaan, kumpi säännös on voimassa asuinalueellasi), jotta vaarallisen jännitteen tai sähkövirran esiintyminen eristyslaitteen syöttönavoissa estetään. Laitteen on avauduttava 15 sekunnissa sen jälkeen, kun virransyöttö kaukovirtalähteistä katkeaa, ja se on luokiteltava teknisten tietojen mukaisesti. Kun UPS-syöttö on kytketty sellaisten eristyslaitteiden välityksellä, jotka avautuessaan eristävät nollajohtimen, tai kun takaisinsyötön automaattinen eristys tapahtuu laitteen ulkopuolella tai IT-virranjakelujärjestelmän yhteydessä, käyttäjän on kiinnitettävä UPS-syöttöpäätteisiin, kaikkiin UPS-alueen ulkopuolelle asennettuihin ensisijaisiin virtaeristimiin sekä eristinten ja UPS-järjestelmän välisiin ulkoisiin käyttöpisteisiin tarra, jossa on seuraava teksti (tai vastaava teksti UPSjärjestelmän asennusmaassa ymmärrettävällä kielellä): SÄHKÖISKUN, RÄJÄHDYKSEN TAI SÄHKÖKAAREN Jännitteen takaisinsyötön vaara. Ennen tässä virtapiirissä työskentelyä: Eristä UPS ja tarkista kaikki päätteet, suojaava maadoitus mukaan lukien, vaarallisen jännitteen varalta

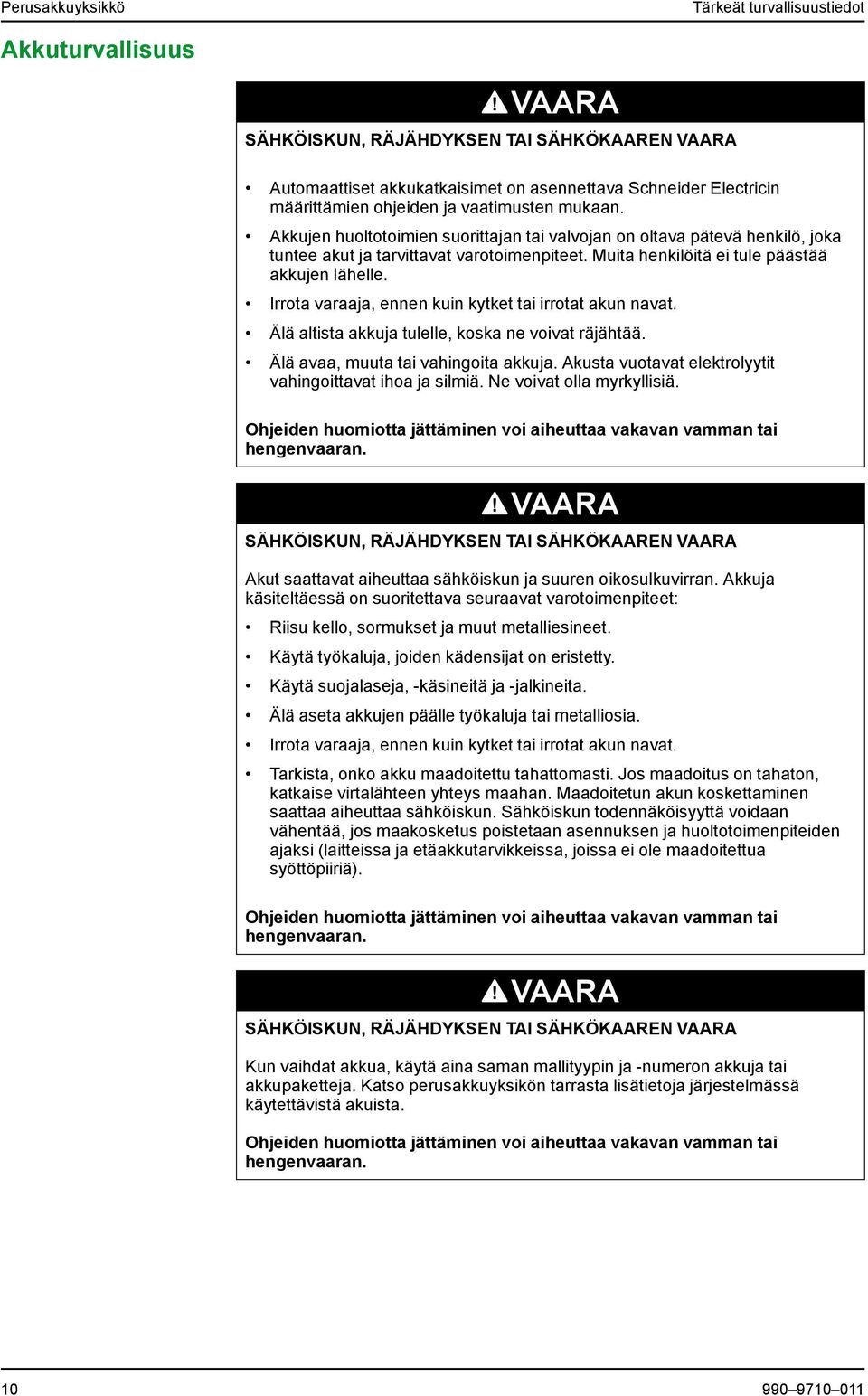

10 Perusakkuyksikkö Tärkeät turvallisuustiedot Akkuturvallisuus SÄHKÖISKUN, RÄJÄHDYKSEN TAI SÄHKÖKAAREN Automaattiset akkukatkaisimet on asennettava Schneider Electricin määrittämien ohjeiden ja vaatimusten mukaan. Akkujen huoltotoimien suorittajan tai valvojan on oltava pätevä henkilö, joka tuntee akut ja tarvittavat varotoimenpiteet. Muita henkilöitä ei tule päästää akkujen lähelle. Irrota varaaja, ennen kuin kytket tai irrotat akun navat. Älä altista akkuja tulelle, koska ne voivat räjähtää. Älä avaa, muuta tai vahingoita akkuja. Akusta vuotavat elektrolyytit vahingoittavat ihoa ja silmiä. Ne voivat olla myrkyllisiä. SÄHKÖISKUN, RÄJÄHDYKSEN TAI SÄHKÖKAAREN Akut saattavat aiheuttaa sähköiskun ja suuren oikosulkuvirran. Akkuja käsiteltäessä on suoritettava seuraavat varotoimenpiteet: Riisu kello, sormukset ja muut metalliesineet. Käytä työkaluja, joiden kädensijat on eristetty. Käytä suojalaseja, -käsineitä ja -jalkineita. Älä aseta akkujen päälle työkaluja tai metalliosia. Irrota varaaja, ennen kuin kytket tai irrotat akun navat. Tarkista, onko akku maadoitettu tahattomasti. Jos maadoitus on tahaton, katkaise virtalähteen yhteys maahan. Maadoitetun akun koskettaminen saattaa aiheuttaa sähköiskun. Sähköiskun todennäköisyyttä voidaan vähentää, jos maakosketus poistetaan asennuksen ja huoltotoimenpiteiden ajaksi (laitteissa ja etäakkutarvikkeissa, joissa ei ole maadoitettua syöttöpiiriä). SÄHKÖISKUN, RÄJÄHDYKSEN TAI SÄHKÖKAAREN Kun vaihdat akkua, käytä aina saman mallityypin ja -numeron akkuja tai akkupaketteja. Katso perusakkuyksikön tarrasta lisätietoja järjestelmässä käytettävistä akuista

11 Tärkeät turvallisuustiedot Perusakkuyksikkö LAITEVAURION RISKI HUOMIO Ennen kuin asennat järjestelmän akut, odota, että järjestelmään voidaan kytkeä virta. Akun asentamisesta UPS-järjestelmän virran kytkentään kuluva aika ei saa ylittää 72 tuntia (kolmea päivää). Akkuja ei saa varastoida yli kuudeksi kuukaudeksi uudelleenlataamisvaatimuksen vuoksi. Jos UPS-järjestelmää ei käytetä pitkään aikaan, suosittelemme virran kytkemistä järjestelmään 24 tunnin ajaksi vähintään kerran kuukaudessa. Tällöin akut latautuvat, mikä estää peruuttamattomat vahingot. Ohjeiden huomiotta jättäminen voi aiheuttaa laitevaurion tai vamman

12 Perusakkuyksikkö Tekniset tiedot Tekniset tiedot LAITEVAURION HUOMAUTUS Katso UPS-järjestelmän tarkat tiedot UPS-asennusoppaasta. Ohjeiden huomiotta jättäminen voi aiheuttaa laitevaurion. Perusakkuyksikköjen tekniset tiedot SÄHKÖISKUN, RÄJÄHDYKSEN TAI SÄHKÖKAAREN Perusakkuyksikköä saa käyttää ainoastaan Galaxy VM -UPS-yksikön kanssa. Automaattinen virrankatkaisin Kokoonpanon enimmäismäärä LV (NSX630S DC MP1 3P). Kehyksen kokoluokitus: 550 A yhden tunnin käyntiaika 200 kva:n järjestelmälle Virrankatkaisun aiheuttava vähimmäisoikosulkuvirta (A) 960 Akun oikosulkutaso enintään (ka) 35 Akkukatkaisijan aktivoituminen 160 kva 200 kva Im (A) Alhainen asetus (800 A) Alhainen asetus (800 A) Akkuvaatimukset Perusakkuyksikkö Akkutyyppi Paloluokitus (vähintään) Lohkojen määrä Akkuhyllyt Enimmäispaino hyllyä kohden Enimmäispaino yksikköä kohden Akkuhyllyjen välinen korkeus Akkujen enimmäiskorkeus (sis. akkuliittimet) Suljettu lyijyakku, VRLA HB 12 V:n akut: (akkua/sarjaa kohden) 6 V:n akut: (akkua/sarjaa kohden) 4 hyllyä, koko mm 460 kg kg 340 mm 240 mm

13 Tekniset tiedot Kaapelien suositellut koot Perusakkuyksikkö Kaikkien kytkentöjen ja kaapeleiden on oltava kansallisten ja/tai sähkölaitteita koskevien säädösten mukaisia. Suurin sallittu johdinkoko on 120 mm 2. Tässä oppaassa mainitut kaapelikoot perustuvat standardin IEC taulukossa 52 C2 olevaan asennusmenetelmään C seuraavin ehdoin: 90 asteen johtimet ympäristön lämpötila 30 C joustavien kuparikaapelien käyttö. Jos huoneen lämpötila on yli 30 C, valitse suuremmat johtimet IEC:n korjauskerrointen mukaisesti. 160 kva 200 kva 2 70 mm mm 2 Vääntömomentin tekniset tiedot Pultin koko M4 M5 M6 M8 M10 M12 M14 Vääntömomentti 1,7 Nm 2,5 Nm 5 Nm 17,5 Nm 30 Nm 50 Nm 75 Nm Perusakkuyksikköjen paino ja mitat Paino (kg) Korkeus (mm) Leveys (mm) Syvyys (mm) Perusakkuyksikkö (GVMCBCABWEL)

14 Perusakkuyksikkö Perusakkuyksikön paikalleen asentaminen Perusakkuyksikön paikalleen asentaminen KALLISTUMISEN Kuhunkin yksikköön on asennettava vähintään yksi takakiinnike. SÄHKÖISKUN, RÄJÄHDYKSEN TAI SÄHKÖKAAREN Peitä UPS-järjestelmä siksi aikaa, kun poraat aukot kiinnitystä varten, jotta järjestelmään ei pääse pölyä tai muita sähköä johtavia aineita. 1. Irrota sivupaneelit niiden perusakkuyksiköiden kyljistä, jotka asetetaan viereistä perusakkuyksikköä vasten. Kaksi perusakkuyksikköä (edestä)

15 Perusakkuyksikön paikalleen asentaminen Perusakkuyksikkö 2. Asenna takakiinnikkeet perusakkuyksikön takajalkoihin. KALLISTUMISEN Kuhunkin yksikköön on asennettava vähintään yksi takakiinnike. Perusakkuyksikkö (takaa) 3. Aseta perusakkuyksiköt lopulliseen asennuspaikkaan. 4. Kiinnitä perusakkuyksiköt lattiaan takakiinnikkeiden avulla. HUOMAUTUS: Lattiapultteja ei toimiteta tuotteen mukana. 5. Asenna yläkiinnikkeet kaikkien perusakkuyksiköiden väliin. Kaksi perusakkuyksikköä (edestä)

16 Perusakkuyksikkö Perusakkuyksikön paikalleen asentaminen 6. Irrota neljä merkittyä suojusta

17 Virtakaapeleiden kytkeminen Virtakaapeleiden kytkeminen Perusakkuyksikkö Virtakaapeleiden kytkeminen alakaapeliaukolla varustetussa järjestelmässä SÄHKÖISKUN, RÄJÄHDYKSEN TAI SÄHKÖKAAREN Älä poraa tai leikkaa reikiä, kun huokoiset levyt on asennettu. Älä myöskään poraa tai leikkaa reikiä UPS-järjestelmän läheisyydessä. 1. Asenna akkukatkaisijasarja GVMBBK630EL sen perusakkuyksikön alaosaan, joka on kytketty siirtokoteloon

18 Perusakkuyksikkö Virtakaapeleiden kytkeminen 2. Asenna signaalilevykokoonpano perusakkuyksikön alaosaan. 3. Irrota (a) virtakaapeleiden ja (b) signaalikaapeleiden huokoiset levyt. 4. Poraa tai leikkaa reiät virtakaapeleille ja signaalikaapeleille huokoisiin levyihin. 5. Asenna huokoiset levyt takaisin paikalleen. SÄHKÖISKUN, RÄJÄHDYKSEN TAI SÄHKÖKAAREN Tarkista, ettei lähistöllä ole teräviä kulmia, jotka saattavat vahingoittaa kaapeleita

19 Virtakaapeleiden kytkeminen Perusakkuyksikkö 6. Varmista, että katkaisija on OFF-asennossa. 7. Kytke PE-kaapeli perusakkuyksikköön, joka on kytketty siirtokoteloon. 8. Jos järjestelmässä on useampi kuin yksi akkuyksikkö, kytke PE-kaapelit perusakkuyksikköjen väliin. 9. Liitä kaapelit DC+ ja DC- siirtokotelosta ensimmäiseen perusakkuyksikköön. 10.Asenna suojus liitinten päälle siirtokoteloon kytketyn akkukatkaisijan vasemmalla puolella

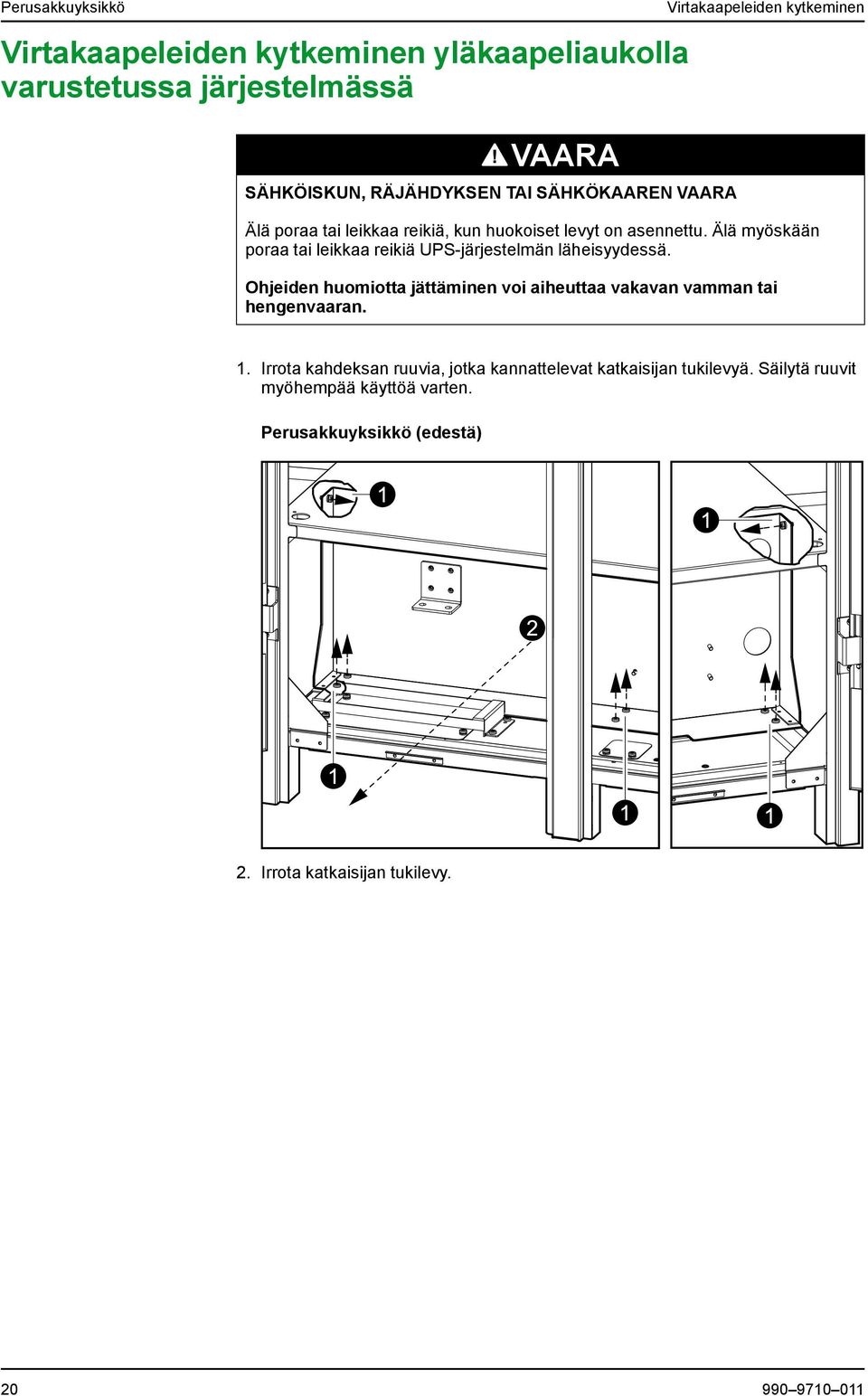

20 Perusakkuyksikkö Virtakaapeleiden kytkeminen yläkaapeliaukolla varustetussa järjestelmässä SÄHKÖISKUN, RÄJÄHDYKSEN TAI SÄHKÖKAAREN Virtakaapeleiden kytkeminen Älä poraa tai leikkaa reikiä, kun huokoiset levyt on asennettu. Älä myöskään poraa tai leikkaa reikiä UPS-järjestelmän läheisyydessä. 1. Irrota kahdeksan ruuvia, jotka kannattelevat katkaisijan tukilevyä. Säilytä ruuvit myöhempää käyttöä varten. 2. Irrota katkaisijan tukilevy

21 Virtakaapeleiden kytkeminen Perusakkuyksikkö 3. Asenna katkaisijan tukilevy perusakkuyksikön ylimmälle hyllylle. 4. Kiinnitä katkaisijan tukilevyn alaosa kuudella ruuvilla. 5. Kiinnitä katkaisijan tukilevyn sivut kahdella ruuvilla

22 Perusakkuyksikkö Virtakaapeleiden kytkeminen 6. Asenna akkukatkaisijasarja GVMBBK630EL perusakkuyksikön yläosaan. 7. Irrota (a) virtakaapeleiden ja (b) signaalikaapeleiden huokoiset levyt. 8. Poraa tai leikkaa reiät virtakaapeleille ja signaalikaapeleille huokoisiin levyihin. 9. Asenna huokoiset levyt takaisin paikalleen. SÄHKÖISKUN, RÄJÄHDYKSEN TAI SÄHKÖKAAREN Tarkista, ettei lähistöllä ole teräviä kulmia, jotka saattavat vahingoittaa kaapeleita

23 Virtakaapeleiden kytkeminen Perusakkuyksikkö 10.Varmista, että katkaisija on OFF-asennossa. 11.Kytke PE-kaapeli perusakkuyksikköön, joka on kytketty siirtokoteloon. 12.Jos järjestelmässä on useampi kuin yksi akkuyksikkö, kytke PE-kaapelit perusakkuyksikköjen väliin. 13.Liitä kaapelit DC+ ja DC- siirtokotelosta ensimmäiseen perusakkuyksikköön. 14.Asenna suojus liitinten päälle siirtokoteloon kytketyn akkukatkaisijan vasemmalla puolella. Perusakkuyksikön akkujen asentaminen ja kytkeminen HUOMAUTUS: Tätä prosessia koskevissa kuvissa näkyy alakaapeliaukolla varustettu järjestelmä. Prosessi on sama myös yläkaapeliaukolla varustetuissa järjestelmissä

24 Perusakkuyksikkö Virtakaapeleiden kytkeminen 1. Aseta akut hyllyille. HUOMAUTUS: Älä peitä nurkissa olevia reikiä, joiden kautta kaapelit kytketään hyllyjen välistä. Kaksi perusakkuyksikköä (edestä) 2. Liitä kaikkien perusakkuyksikköjen DC+ - ja DC- -kaapelit akkukatkaisijan oikealla puolella oleviin liittimiin. HUOMAUTUS: Laita kaapelien kytkentäkaavio ja akkujen tiedot näkyville perusakkuyksikön etupuolelle, oveen

25 Virtakaapeleiden kytkeminen Perusakkuyksikkö 3. Asenna suojus liitinten päälle akkuihin kytketyn akkukatkaisijan oikealla puolella

26 Perusakkuyksikkö Signaalikaapeleiden kytkeminen Signaalikaapeleiden kytkeminen HUOMAUTUS: Tätä prosessia koskevissa kuvissa näkyy alakaapeliaukolla varustettu järjestelmä. Prosessi on sama myös yläkaapeliaukolla varustetuissa järjestelmissä. 1. Asenna UPS-laitteen mukana toimitettu lämpötila-anturi 0M-1160 perusakkuyksikköön. 2. Kytke lämpötila-anturi signaalilevyn liittimiin J ja J

27 Signaalikaapeleiden kytkeminen Perusakkuyksikkö 3. Reititä signaalikaapelit joko perusakkuyksikön ylä- tai alaosan kautta. 4. Liitä seuraavat signaalikaapelit siirtokotelon ja perusakkuyksikön väliin: HUOMAUTUS: Kaikilla kytketyillä piireillä on oltava sama 0 V:n viitejännite. Signaalikaapelien vähimmäisluokituksen on oltava 600 V. HUOMAUTUS: Ennen kuin yhdistät signaalikaapelit J5609-liittimeen, poista J5609-liittimen kosketinnastojen 1 ja 2 välinen hyppyliitin

28 Perusakkuyksikkö Signaalikaapeleiden kytkeminen 5. Aseta suojat takaisin paikoilleen akkujen eteen. Alakaapeliaukolla varustettu järjestelmä Yläkaapeliaukolla varustettu järjestelmä

29 Perusakkuyksikön etukiinnikkeen kiinnittäminen Perusakkuyksikön etukiinnikkeen kiinnittäminen Perusakkuyksikkö 1. Kiinnitä etukiinnike perusakkuyksikön etuosaan. 2. Kiinnitä kiinnike lattiaan. HUOMAUTUS: Lattiapultteja ei toimiteta tuotteen mukana

30

31

32 Schneider Electric 35 rue Joseph Monier Rueil Malmaison France + 33 (0) Koska standardit, tekniset tiedot ja mallit muuttuvat ajoittain, pyydä tämän julkaisun tiedoista vahvistus Schneider Electric. All rights reserved
