1 Providing sustainable energy solutions worldwide Asennus- ja käyttöohje CTC EcoHeat 400 Malli 406 I 408 I 410 I 412

2 Kylmämodulin irrotus 1. Irrota kylmämoduulin sähköpistokkeet ja letkut. 2. Kiinnitä kantokahvat (2kpl) kylmämoduulin alalaitaan. 3. ta kylmämoduulin kiinnitysruuvit. 4. Vedä kylmämoduuli ulos ja nosta samalla hieman ylöspäin kahvoista. 5. Nosta kylmämoduuli kahvojen ja nostoremmin avulla. 6. Asenna kylmämoduuli takaisin kahvojen ja nostoremmin avulla, irrota kahvat ja remmi, kiinnitä ruuvit, sähköpistokkeet ja letkut.

3 Asennus- ja käyttöohjeet CTC EcoHeat 400 Malli 406 I 408 I 410 I

4 Yleistä tietoa Yleistä tietoa Sisällysluettelo YLEISTÄ TIETOA Tarkistuslista 6 Tärkeää! 7 Turvallisuusmääräykset 7 Talon lämpöasetukset 8 1. Tekniset tiedot CTC EcoHeat 400, rakenne Ohjausjärjestelmä Joitakin ohjaustietoja Tehtaalla asetetut arvot Omat asetukset Tarkempi valikkojen kuvaus Päävalikko/Perusvalikko Huonelämpötila Huonelämpötilan säätö ilman huoneanturia Vika ulko-/huoneanturissa Lämpötilan yöpudotus Loma-aika LKV Viikoittain LKV Käyttötiedot järjestelmä Käyttötiedot CTC EcoHeat Käyttöhistoria Käyttötiedot lämmitysjärjestelmä Käyttötiedot kompressori Edistyneempi Aika & Kieli Asetukset Määrittele järjestelmä Huolto Valikkokatsaus Käyttö ja hoito Vianetsintä/toimenpiteet Ilmoitustekstit Hälytystekstit 38 ASENNUS 8. Asennus Kuljetus Pakkauksesta purkaminen Putkiasennus Täyttö Liitäntäkaavio Kylmäpiirin liittäminen Kylmäpiirin asennuskaavio Ulkoinen järjestelmä (auringon lämpö, uima-altaan lämmitys) Sähköasennus Kattilan kytkentäkaavio Kylmämoduulin kytkentäkaavio Komponenttiluettelo Sähköasentajan tekemät säädöt Sähkötehon asetus varalämpötilassa Antureiden arvo Ensimmäinen käynnistys Vaatimustenmukaisuusvakuutus 61 Omat muistiinpanot Täytä alla olevat tiedot. Niiden on hyvä olla käsillä, jos jotain sattuu. Malli: Valmistusnumero: Putkiasentaja: Nimi: Päivämäärä: Puh.nro: Sähköasentaja: Nimi: Päivämäärä: Puh.nro: 4 CTC EcoHeat 400

5 Yleistä tietoa Onnittelut uuden laitteen hankinnasta Olet juuri ostanut CTC EcoHeat 400 -laitteen, ja toivomme sinun olevan hankintaasi hyvin tyytyväinen. Seuraavilta sivuilta saat tietää, kuinka hoidat lämpöpumppuasi. Säilytä tämä asennus- ja käyttöohjeet sisältävä opaskirja. Oikein hoidettuna CTC EcoHeat 400 tuottaa sinulle iloa monen vuoden ajan, ja tästä oppaasta löydät kaikki tarvitsemasi tiedot. Täydellinen lämpöpumppu CTC EcoHeat 400 on täydellinen lämpöpumppu, joka huolehtii talosi lämmön ja lämpimän käyttöveden tarpeesta. Se on varustettu moottoroidulla shunttiventtiilillä, joka huolehtii siitä, että lämpöpattereissa on aina oikea ja tasainen lämpötila. CTC EcoHeat 400 -lämpöpumpussa on valmiina kiertovesipumppu maa-/ja kalliopiiriin eli kylmälle puolelle. Liitäntä voidaan tehdä valinnaisesti lämpöpumpun vasemmalta tai oikealta sivulta tai sen takaa. Sisäänrakennettu kuparikierukka huolehtii riittävästä lämpimän käyttöveden saannista. CTC EcoHeat 400 -lämpöpumpussa on myös niin kutsuttu kellarilämpötoiminto kesää varten sekä lattialämmön rajoitin, jolla voidaan asettaa lattiapiirien maksimilämpötila. Sisäänrakennetun yöpudotustoiminnon avulla talon lämpötilaa voidaan muuttaa eri vuorokauden ajoiksi päivä päivältä. CTC EcoHeat 400 on helppo huoltaa, koska sen sähkökomponentit ja kylmämoduuli ovat hyvin esillä ja sen ohjausohjelmassa on tehokas vianetsintätoiminto. Toimitukseen sisältyy vakiona huoneanturi, jonka valodiodi vilkkuu mahdollisessa vikatilanteessa. CTC EcoHeat 400 -lämpöpumpussa on ohjausjärjestelmä, joka: valvoo kaikkia lämpöpumpun toimintoja sallii yksilölliset säädöt. näyttää halutut arvot, kuten lämpötilan, käyttöajat, energiankulutuksen ja vikailmoitukset helpottaa säätöjä ja vianetsintää yksinkertaisesti ja selkeästi. CTC EcoHeat 400 5

6 Yleistä tietoa Tarkistuslista Asentajan on aina täytettävä tarkistuslista Listaa voidaan tarvita mahdollisen huollon yhteydessä. Asennuksessa on aina noudatettava asennus- ja käyttöohjeessa olevia ohjeita. Asennuksessa on aina noudatettava ammattikäytäntöä. Asennuksen jälkeen laite on tarkistettava ja toiminta varmistettava. Alla olevat kohdat on tarkistettava. Putkiasennus. Varaaja on täytetty, ammattimaisesti paikalleen sijoitettu ja oikein säädetty ohjeiden mukaan. Lämpöpumppu sijoitetaan paikalleen niin, että sen huolto on mahdollista. Järjestelmäpumpun kapasiteetti tarvittavalle virtaukselle. Avaa patteriventtiilit ja muut venttiilit. Tiiviyskoe. Järjestelmän ilmaus. Varoventiilin toimintatesti. Lianerotin lämmitysjärjestelmän paluupuolelle ja ylivuotoputki lattiakaivoon asennettuna. Sähköasennus Kompressorin pyörimissuunta tarkistettu Turvakytkin asennettu Oikeanlainen, tiukka kaapeliveto Halutut anturit valitulle järjestelmälle asennettu Ulkoanturi asennettu Huoneanturi (valittavissa) Lisävarusteet Tiedot laitteen omistajalle (tehdyn asennuksen perusteella) Laitteen omistajan ja asentajan yhdessä suorittama käynnistys. Valikot/ohjaus valitulle järjestelmälle Asennus-ja käyttöohjeet annettu asiakkaalle Valvonta ja täyttö, lämmitysjärjestelmä Tietoa hienosäädöstä, lämpökäyrä Tietoa hälytyksistä Sekoitusventtiili Testaa varoventtiilin toiminta Takuu ja vakuutus Toimenpiteet vikailmoituksen tultua Päivämäärä, asiakas Päivämäärä, asentaja 6 CTC EcoHeat 400

7 Yleistä tietoa Tärkeää! Kiinnitä toimituksen ja asennuksen yhteydessä erityistä huomiota seuraaviin seikkoihin: Tuote on kuljetettava ja säilytettävä pystyasennossa. Sisätiloihin siirrettäessä voi tuote olla hetkellisesti vaaka-asennossa takasivu alaspäin. Pura laite pakkauksesta ja tarkista ennen asennusta, että laite ei ole vahingoittunut kuljetuksen aikana. Ilmoita kuljetusliikkeelle mahdollisista kuljetuksenaikaisista vahingoista. Sijoita tuote kiinteälle alustalle, mieluiten betonilaatalle. Jos laite sijoitetaan seisomaan pehmeälle matolle, säätöjalkojen alle on laitettava aluslaattoja. Ota huomioon, että laitteen eteen on jätettävä vähintään 1 metri huoltotilaa. Tuotetta ei saa upottaa lattiatason alapuolelle. Vältä EcoHeat-laitteen sijoittamista tilaan, jonka seinärakenteet ovat kevyet, koska kompressorin ääni ja tärinä voivat kantautua häiritsevinä viereisiin huoneisiin. Turvallisuusmääräykset Tuotteen käsittelyssä, asentamisessa ja käytössä on otettava huomioon seuraavat turvallisuusmääräykset: Katkaise turvakytkimeltä virta aina ennen laitteelle suoritettavia toimenpiteitä. Tuotetta ei saa huuhdella vedellä. Tarkista ennen laitteen nostamista, että laitteen nostosilmukka ja käytettävän nostimen osat ovat kaikki kunnossa. Älä koskaan seiso ylös nostetun laitteen alapuolella. Älä koskaan vaaranna turvallisuutta irrottamalla kiinniruuvattuja kupuja, kansia ja vastaavia. Älä koskaan vaaranna turvallisuutta ottamalla turvalaitteita pois päältä. Laitteen jäähdytysjärjestelmään saa tehdä toimenpiteitä vain siihen pätevöitynyt henkilö. Varoventtiilin tarkistaminen: Kattilan/järjestelmän ja lämpimän käyttöveden varoventtiilit on tarkistettava säännöllisesti. Ks. luku Käyttö ja hoito.! Mikäli laitteiston asennuksessa, käytössä ja ylläpidossa ei noudateta tämän oppaan ohjeita, voimassa olevat takuuehdot eivät sido Enertechiä. CTC EcoHeat 400 7

8 Yleistä tietoa Talon lämpöasetukset Talon lämpökäyrä Lämpökäyrä on keskeinen osa laitteen ohjausta, koska juuri tämä säätö kertoo ohjausjärjestelmälle talon yksilöllisestä lämmöntarpeesta eri ulkolämpötiloilla. On tärkeää, että lämpökäyrä tulee oikein säädetyksi, jotta laite toimisi mahdollisimman hyvin ja taloudellisesti. Kun lämpötila ulkona on 0 C, on sen oltava jonkin talon patteriverkostossa 30 C, kun toinen talo tarvitsee 40 C. Ero eri talojen välillä riippuu mm. pattereiden pinta-alasta ja määrästä ja siitä, kuinka hyvin talo on eristetty.!säädetty lämpökäyrä asetetaan aina etusijalle. Huoneanturilla voidaan vain jossain määrin lisätä tai vähentää säätöventtiilin tehoa yli säädetyn lämpökäyrän. Kun järjestelmää käytetään ilman huoneanturia, valittu lämpökäyrä määrittää lähtölämpötilan järjestelmään. Talon lämpöasetukset Lämpökäyrän perusarvojen asettaminen Määrität itse talosi lämpökäyrän asettamalla laitteen ohjausjärjestelmälle kaksi arvoa. Tämä tehdään kohdassa Edistyneempi/Asetukset/Lämmitysjärjestelmä/ Lämpökäyrä tai Käyrän säätö. Pyydä asentajalta apua näiden arvojen asettamiseen. Lämpökäyrän asettaminen on hyvin tärkeää, vaikka se voi joissakin tapauksissa kestää jopa useita viikkoja. Aluksi on parasta käyttää järjestelmää ilman huoneanturia. Järjestelmä säätyy silloin pelkästään ulkolämpötilan ja talon lämpökäyrän mukaan. Säätämisjakson aikana on tärkeää, että: Yöpudotustoiminto ei ole valittuna. Kaikki lämmitysverkoston termostaattiventtiilit on avattu kokonaan. Ulkolämpötila on enintään +5 C. (Jos ulkolämpötila on asennushetkellä korkeampi, käytetään lämpökäyrän tehdasasetusta, kunnes ulkolämpötila laskee sopivalle tasolle.) Lämmitysverkosto toimii oikein ja piirit on oikein säädetty. Asianmukaiset oletusarvot Lämpökäyrää ei useinkaan pysty säätämään tarkasti heti asennushetkellä. Silloin voi alla olevia arvoja käyttää hyvänä lähtökohtana. Lämpöä antavalta pintaalaltaan pienet patterit vaativat menovedelle korkeamman lämpötilan. Kohdassa Edistyneempi/Asetukset/Lämmitysjärjestelmä voit säätää lämmitysjärjestelmän lämpökäyrää (lämpökäyrän kaltevuus). Suositusarvot ovat: Ainoastaan lattialämmitys Kaltevuus 35 Matalan lämmön järjestelmä (hyvin eristetyt talot) Kaltevuus 40 Normaalin lämmön järjestelmä (tehdasasetus) Kaltevuus 50 Korkean lämmön järjestelmä (vanhat talot, pienet patterit, puutteelliset eristykset) Kaltevuus 60 8 CTC EcoHeat 400

9 Yleistä tietoa Lämpökäyrän säätäminen Jäljempänä kuvattua menetelmää käyttäen voidaan asettaa oikea lämpökäyrä. Säätö, jos sisällä on liian kylmä Jos ulkolämpötila on alle 0 C: Lisää käyrän kaltevuusarvoa parilla asteella. Odota sitten vuorokauden verran saadaksesi selville, onko lisäsäätö tarpeen. Jos ulkolämpötila on yli 0 C: Lisää käyrän säätöarvoa parilla asteella. Odota sitten vuorokauden verran saadaksesi selville, onko lisäsäätö tarpeen. Säätö, jos sisällä on liian lämmin Jos ulkolämpötila on alle 0 C: Vähennä käyrän kaltevuusarvoa parilla asteella. Odota sitten vuorokauden verran saadaksesi selville, onko lisäsäätö tarpeen. Jos ulkolämpötila on yli 0 C: Vähennä käyrän säätöarvoa parilla asteella. Odota sitten vuorokauden verran saadaksesi selville, onko lisäsäätö tarpeen.! Liian matalaksi säädetty arvo voi johtaa siihen, että haluttua huonelämpötilaa ei saavuteta. Silloin lämpökäyrä voidaan säätää yllä esitetyllä tavalla tarpeen mukaan. Kun perusarvo on kutakuinkin oikein asetettu, lämpökäyrää voidaan hienosäätää suoraan perusvalikon kohdassa Huonelämpötila. Käyrän kaltevuuden ja käyrän säädön kuvaus Kaltevuus 50: Valittava arvo on pattereihin lähtevän veden lämpötila, kun ulkolämpötila on -15 C, esim. 50 C. Matalampi arvo valitaan silloin, kun pattereiden pinta-ala järjestelmässä on suuri (ns. matalan lämpötilan järjestelmä). Lattialämmityksessä tarvitaan matalia lämpötiloja, joten arvoksi on silloin valittava pieni luku. Mikäli käytössä on korkean lämpötilan järjestelmä, täytyy arvoa nostaa, jotta saataisiin riittävä sisälämpötila. Käyrän säätö 0: Käyrän säätö tarkoittaa, että lämpötilaa voidaan nostaa tai laskea tietyssä ulkolämpötilassa. Käyrän säätö 0 tarkoittaa 50 C lähtölämpötilaa, kun ulkolämpötila on 15 C. Käyrän säätö -5 tarkoittaa 45 C lähtölämpötilaa, kun ulkolämpötila on 15 C. Esimerkki: Kaltevuus 50 tarkoittaa, että pattereihin lähtevän veden lämpötila on 50 C, kun ulkolämpötila on -15 C (kun käyrän säätö on 0). Kun säätö on +5, tulee lämpötilaksi 55 C. Käyrä nousee 5 C:lla kaikilla ulkolämpötiloilla, tämä tarkoittaa sitä, että käyrä muuttuu samanaikaisesti 5 C. CTC EcoHeat 400 9

10 Yleistä tietoa Esimerkki lämpökäyröistä Alla olevat kaaviot osoittavat, miten lämpökäyrä muuttuu, kun käyrän kaltevuutta muutetaan. Käyrän kaltevuus kertoo pattereiden lämmöntarpeesta eri ulkolämpötiloilla. Menoveden lämpötila Käyrän kaltevuus Käyrän kaltevuudeksi asetettava arvo on menoveden lämpötila, kun ulkolämpötila on -15 C. Käyrän säätö Käyrää voidaan suuntaissiirtää (Säätö) niin monta astetta, että se voidaan mukauttaa eri järjestelmiin/taloihin. Kaltevuus 50 C Säätö +5 C Kaltevuus 50 C Säätö 0 C Menoveden lämpötila Ulkolämpötila Lämpö pois, ulko Esimerkki Käyrän kaltevuus 60 C Käyrän säätö 0 C Tässä esimerkissä suurimmaksi mahdolliseksi menoveden lämpötilaksi on säädetty 55 C. Pienin sallittu lähtölämpötila on 27 C (esimerkiksi kesän kellarilämpötila tai kylpyhuoneen lattiapiirit). Menoveden lämpötila Ulkolämpötila Lämpö pois, ulko Ulkolämpötila Kesäkäyttö Kaikissa kiinteistöissä on omia lämmönlähteitä (valaisimet, liedet, ihmiset jne.), joiden ansiosta lämpö voidaan sulkea toivottua huonelämpötilaa alhaisemmassa ulkolämpötilassa. Mitä paremmin talo on eristetty, sitä aiemmin lämpöpumppu voidaan sulkea. Esimerkki osoittaa tuotteen perussäädön 18 C. Tätä arvoa, Lämpö pois, ulkona, voidaan muuttaa valikossa Edistyneempi/Asetukset/Lämmitysjärjestelmä. Suljettu lämpö tarkoittaa, että järjestelmän pumppu pysähtyy ja säätöventtiili sulkeutuu. Lämpö käynnistyy automaattisesti, kun lämpöä taas tarvitaan. Menoveden lämpötila Ulkolämpötila Lämpö pois, ulko 10 CTC EcoHeat 400

11 Yleistä tietoa 1. Tekniset tiedot Sähkötiedot Sähkötiedot Sähkötiedot Lisäteho (säädettävä Vaihe 0,3 kw) Max sähkövastusteho ryhmäsulakkeella 16 / 20 / 25 A IP-luokka EcoHeat 406 EcoHeat 408 EcoHeat 410 EcoHeat V 3N~ kw kw kw 6.9 / 7.8 / / 7.8 / / 7.2 / / 6.9 / 9 IPX1 Lämpöpumpun käyttötiedot EcoHeat 406 EcoHeat 408 EcoHeat 410 EcoHeat 412 Kompressorin antoteho arvolla -5/45 kw COP -5/ Kompressorin antoteho arvolla 0/35 0/45 0/55 kw COP 0/35 0/45 0/55 Kompressorin antoteho arvolla 5/35 5/45 5/55 COP 5/35 5/45 5/55 Maks. käyttövirta, kompressorin kw A ) EN14511:2007, m.l. lämmönsiirtoainepumppu ja liuospumppu Kattilajärjestelmä Kattilan vesitilavuus (V) Kattilan maksimi käyttöpaine (PS) Kattilan maksimi lämpötila (TS) Kattilajärjestelmän minimi virtaama Kattilajärjestelmän nimellinen virtaama 2) Kattilajärjestelmän sekoitusventtiilin paineen lasku 2) Kun t = 10 K ja 0/35 C lämpöpumpun käyttö. Liuosjärjestelmä Vesitilavuus (V) Liuoksen min./maks.-lämpötila (TS) Liuoksen min./maks.-paine (PS) Liuospumpun nopeuden säätö Liuoksen minimivirtaus, t = 5 K Liuoksen nimellisvirtaus, t = 3 K Liuospumppu Pumpun kapasiteetti Lämminvesijärjestelmä Lämminvesikierukan vesitilavuus (V) Lämminvesikierukan maks. käyttöpaine (PS) Lämminvesikierukan maks. lämpötila (TS) Muita tietoja Kylmäainemäärä (R407C) Katkaisuarvo pressostaatti HT Paino Leveys x Korkeus x Syvyys Vähimmäishuonekorkeus nostettaessa laitetta Ääniteho EcoHeat 406 EcoHeat 408 EcoHeat 410 EcoHeat 412 l 223 bar 2.5 C 110 l/s Ei rajoitusta l/s Katso paineen laskua kuvaava kaavio luvussa Putkiasennus EcoHeat 406 EcoHeat 408 EcoHeat 410 EcoHeat 412 l C -5/20 bar 0.2/3.0 3 l/s l/s TOP-S 25/7 TOP-S 25/10 Katso kaavio luvussa Putkiasennus EcoHeat 406 EcoHeat 408 EcoHeat 410 EcoHeat 412 l 5.7 bar 10 C 110 EcoHeat 406 EcoHeat 408 EcoHeat 410 EcoHeat 412 kg MPa 3.1 (31 bar) kg mm 595 x 1904 x 672 mm 1925 db(a) 44,9 43,9 46,0 47,2 CTC EcoHeat

12 Yleistä tietoa Ändr. meddel. Datum Nr , Paisuntaliitännän kiristysrengas Ylivuotoyhde 22 3/4 3. Kylmävesiliitäntä Ø Lämminvesi Ø Lämmitysverkoston menoputki Lämmitysverkoston paluuputki Ø Kallio-/maakierukasta Ø28 (oikealle, vasemmalle ja taakse) 8. Kallio-/maapiiriin Ø28 (oikealle, vasemmalle ja taakse) 9. Nostomuhvi Rp 3/4 10. Ulkoisten järjestelmien liitäntä (putken läpivienti) CTC EcoHeat 400

13 Yleistä tietoa 2. CTC EcoHeat 400, rakenne Alla oleva kuva esittää lämpöpumpun periaatteellisen rakenteen. Kallion tai maan energia siirretään kylmäpiiriin. Kompressori nostaa lämpötilan käyttökelpoiselle tasolle. Sitten energia syötetään lämmitys- ja lämminvesijärjestelmään. Käyttövesiliitännät Tähän liitetään talon tulovesiputki. Kylmävesi johdetaan alas lämmityskierukan alaosaan. Yläosa Kierukan yläosassa vesi jälkilämmitetään haluttuun lämpötilaan. Lämminvesikierukka EcoHeat on varustettu runsaasti mitoitetulla kampakuparikierukalla. Lämpötila voidaan pitää alhaisena ilman riskiä legionellabakteereista. Sähkövastus Sisäänrakennettu sähkövastus toimii huippulämmittimenä, jos lämpöpumpun teho ei riitä. Alaosa Kierukan alaosassa lämminvesi esilämmitetään. Suurin osa kierukasta sijaitsee tässä osassa. Latauspumppu Latauspumppu, jonka kierrosluku on säädettävissä, siirtää kylmän veden kattilasta lauhduttimeen, jossa kalliosta/ maasta peräisin oleva energia otetaan talteen ja johdetaan kattilaan. Venttiilissä on kaksi porttia ja sen ensisijainen tehtävä on ottaa vastaan lämmitysjärjestelmän vesi lämpöpumpun lämmittämästä alaosasta. Eristäminen Kattila-astia on eristetty polyuretaanivaahdolla lämpöhävikin ehkäisemiseksi. Virtauksenvaihtaja Lauhduttimesta tuleva lämmitetty vesi lämmittää joko säiliön ylempää tai sen alempaa osaa. Lauhdutin/Höyrystin Lauhduttimessa kylmäaine luovuttaa energiansa kattilan veteen. Energia käytetään lämpimän veden ja talon lämmittämiseen. Höyrystimessä lämmön lähteestä (kalliosta tai maasta) saatu lämpö siirtyy kylmäaineeseen, joka höyrystyy ensin ja tiivistyy sitten kompressorissa. Äänieristys Kylmämoduuli on kauttaaltaan äänieristetty, koska kompressori aiheuttaa jonkin verran ääntä ja tärinää. Liuospumppu Liuospumppu kierrättää jäätymiseltä suojattua vettä kallio-/ maapiirissä (kylmällä puolella). Kylmä puoli on suljettu järjestelmä. Kompressori Kompressori on jäähdytysjärjestelmän ydin, joka pumppaa kylmäainetta ilmatiiviisti suljetussa kiertojärjestelmässä. Höyrystynyt kylmäaine tiivistyy kompressorissa. Samalla lämpötila nousee käyttökelpoiselle tasolle. Energia luovutetaan lauhduttimessa kattilaveteen. Paisuntaventtiili Jäähdytysjärjestelmässä on paineistettu puoli (kompressorin jälkeen) ja alipainepuoli (paisuntaventtiilin jälkeen). Paisuntaventtiilin tehtävänä on alentaa kylmäaineen painetta. Samalla lämpötila laskee, jolloin uusi energia voidaan ottaa talteen höyrystimessä. Paisuntaventtiili toimii säätökuristusventtiilinä, joka reagoi jäähdytysjärjestelmän kulloiseenkin tilaan. CTC EcoHeat

14 Yleistä tietoa 3. Ohjausjärjestelmä 3.1 Joitakin ohjaustietoja EcoHeat mukauttaa veden lämpötilan automaattisesti menoveden vallitsevaan lämmöntarpeeseen. Tämä on täysin normaalia, ja ohjausjärjestelmä valvoo sitä niin, että laitteen toiminnat ja koituva säästö ovat koko ajan optimaalisella tasolla. Kompressori: 5 C käynnistyksen ja pysäytyksen välillä. Kompressori pysähtyy oletusarvolla ja käynnistyy, kun lämpötila laskee 5 C. Lämpöpumpun oletusarvo on 5 C korkeampi kuin menoputken oletusarvo LP-lämmön 35 C:n alarajaan asti. Huonelämpötilan muuttaminen muuttaa samalla menoveden oletuslämpötilaa. Kuumakaasua seurataan, ja kompressori pysähtyy 120 C:n lämpötilassa. Tulevan liuoksen lämpötila: hälyttää arvolla -5 C. 3.2 Tehtaalla asetetut arvot Laite toimitetaan tehtaalla esiasetetuilla säädöillä, jotka vastaavat normaalitalon tavanomaisia lämmitysverkoston säätöjä. Nämä säädöt on tarvittaessa helppo muuttaa talon arvoja vastaaviksi. Käytä apuna asentajaa oikeiden arvojen säätämiseksi. Seuraavat perusarvot ovat tehdasasetuksia: Yöpudotus: (jatkuva päivälämpötila) Kompressori: Lukittu Sähkökattilan lämpötila: 40 C (matalaa arvoa suositellaan) Huoneanturi: Ei Sähkökattila maks. kw 5,5 Huippulämmön viivästys (shuntti) 180 min. Pääsulake: 20 A Lisälämminvesi: Ei (jos valitaan Kyllä, aktivoituu aika 120 min. eikä ajastettu aika) Talon asetukset: Kaltevuus = 50 Säätö Omat asetukset (käytä lyijykynää, jotta voit muuttaa merkintöjä) Huone C: Säätö: Sähkövastus max kw: Maks. menovesi ºC: Sähkökattila C: Viive shuntti min: Pääsulake A: Min. menovesi ºC: Yöpudotus: Huonelämp. laskee C: Yöpudotus: Menovesi laskee C: Kaltevuus: 14 CTC EcoHeat 400

15 Yleistä tietoa 4. Tarkempi valikkojen kuvaus Selkeässä ohjauspaneelissa voidaan tehdä kaikki asetukset suoraan näytöllä. Kosketusnäytön suuret kuvakkeet toimivat painikkeina. Näytössä ovat myös käyttö- ja lämpötilatiedot. Valikoissa liikkuminen on helppoa ja sieltä löytyvät vaivattomasti käyttöä koskevat tiedot tai mahdollisuudet tehdä laitteelle omia säätöjä. 4.1 Päävalikko/Perusvalikko Tämä valikko on järjestelmän Perusvalikko. Tässä näkyy nykyisten käyttötietojen yhteenveto. Mikäli painikkeisiin ei kosketa 10 minuuttiin, järjestelmä siirtyy tähän valikkonäkymään. Tästä valikosta pääsee kaikkiin muihin valikoihin. Huonelämpötila Asetukset, joilla voidaan nostaa tai laskea sisälämpötilaa ja myös laatia aikataulu lämpötilan muutoksia varten. LKV Lämpimän käyttöveden tuoton asetukset. Käyttötiedot Tässä näkyvät sekä lämmitysjärjestelmän että lämpöpumpun reaaliaikaiset käyttötiedot. Myös käyttöä koskevat historiatiedot saadaan näkyviin. Edistyneempi Tässä asentaja voi tehdä lämpöjärjestelmään asetuksia ja huoltaa sitä. 1 Huonelämpötila 2 Lämmityspiiri 1 Jos Lämmityspiiri 1 on määritelty, tässä näkyy nykyinen huonelämpötila. Huonelämpötila Lämmityspiiri 2 Jos Lämmityspiiri 2 on määritelty, tässä näkyy nykyinen huonelämpötila. Säiliön lämpötila Tässä näkyy lämpimän veden nykyinen lämpötila säiliön yläosassa. Ulkolämpötila Tässä näkyy nykyinen ulkolämpötila. Alkuun Alkuun-näppäimellä pääset takaisin Perusvalikkoon. Perusvalikko CTC EcoHeat Maanantai 09:35 Huonelämpötila LKV Käyttötiedot Edistyneempi 22,2 ºC 21,2 ºC 58 ºC -5 ºC Huonelämpötilan asetukset Huonelämpötila OK Lämmityspiiri 1 OK-painikkeela valitaan ja vahvistetaan tekstiä ja valikon vaihtoehtoja. Lämmityspiiri 2 (50) Yöpudotus 1Tässä ohjelmoidaan 2 yöpudotus, jos se on otettu käyttöön. Yöpudotus Loma-aika Loma-aika Tässä voidaan alentaa huonelämpötilaa pysyvästi esimerkiksi loman ajaksi, kun talo on Käyttöveden asumaton. lämmön valinta LKVViikko ohjelma Lämpötilan alentaminen useiksi päiviksi Hetkellinen esimerkiksi lisä viikoittaisen poissaolon vuoksi. LKV 0.0 tunti Päälle Lämpötila Käyttöhistoria Normaali Tallennettujen tietojen näyttö takautuvasti. Aika & kieli Päiväyksen, ajan Viikko ja ohjelma halutun valikkokielen valinta. Asetukset Tietoja lämmitysjärjestelmästä Lämpöpumpun ja järjestelmän Käyttötiedot käyttöasetukset järjestelmä tekee yleensä asentaja. 12 ºC Määrittele järjestelmä Tässä lämmitysjärjestelmän rakenne voidaan 21,5 määritellä tai sitä voidaan muuttaa. ºC 22,3 ºC 2 ºC -1 ºC 42 ºC Huolto Edistyneempi suorittaa ammattihenkilö. 34 ºC Paluu Paluu-näppäimellä pääset takaisin edelliselle tasolle. Lisäasetusvalikko Edistyneempi CTC EcoHeat

16 Yleistä tietoa 4.2 Huonelämpötila Tässä voidaan asettaa haluttu huonelämpötila. Käytä plus- ja miinuspainikkeita halutun lämpötilan, niin sanotun oletusarvon (suluissa) saavuttamiseksi. Sulkujen edessä näkyy nykyinen arvo. Huonelämpötila Lämmityspiiri 1 MB Bau Par Sto Jos asennettuja lämmityspiirejä on kaksi, tässä näkyvät molemmat. Jos lämpötilan alentaminen halutaan aikatauluttaa, voidaan siirtyä edelleen alivalikoihin Yöpudotus tai Loma. Voit valita Huoneanturi Ei valikosta Edistyneempi / Määritä järjestelmä / Lämmitysjärjestelmä. Näin tehdään silloin, jos huoneanturille on vaikea löytää luontevaa paikkaa, jos lattialämmitysjärjestelmällä on erilliset huoneanturit tai jos käytetään lämmityskamiinaa tai avotakkaa. Huoneanturin hälytysvalo toimii silloin kuitenkin normaalisti. Kun kamiinassa tai takassa pidetään tulta, voi niistä johtuva lämpö vaikuttaa huoneanturiin niin, että pattereiden lämpötila laskee. Tuolloin saattavat talon muut tilat jäähtyä. Huoneanturin voi silloin ottaa väliaikaisesti pois päältä. EcoHeat antaa silloin lämpöä järjestelmään asetetun lämpökäyrän mukaisesti. Pattereiden termostaattiventtiilit vähentävät virtausta siinä osassa taloa, jossa takka tai kamiina on käytössä Huonelämpötilan säätö ilman huoneanturia. Jos huoneanturia ei ole asennettu (valitaan valikosta Asetukset), huonelämpötila asetetaan tässä käyttämällä prosenttilukua, joka osoittaa osan säädettävästä alueesta. Jos tämä alue ei riitä, perusasetusta on muutettava valikossa Edistyneempi/Asetukset/Lämmitysjärjestelmät. Muuta pienin askelin (n. 2-3 askelmaa) ja odota tulosta (n. 1 vuorokausi), koska järjestelmä vaikuttaa hitaasti. Eri ulkolämpötiloja varten voidaan tarvita useita säätöjä, mutta myöhemmin tuloksena on oikea asetus, jota ei tarvitse muuttaa. Yöpudotus Edellä oleva esimerkki tarkoittaa, että huonelämpötila on 22,4 C, mutta toivottu arvo (oletusarvo) on 23,5 C. Huonelämpötila Huonelämpötila Lämmityspiiri 1 Lämmityspiiri 1 50 Yöpudotus Yöpudotus Perusvalikko CTC EcoHeat Maanantai 09:35 Lämpöpumppu Huonelämpötila Kompressori Sallittu Liuospumppu Lämmityspiiri 110 vrk 50 0 Sähkö tariffi LP Huonelämpötila LKV Käyttötiedot Edistyneempi Yöpudotus 22,2 ºC 21,2 ºC 58 Loma-aika ºC -5 ºC Edellä oleva esimerkki tarkoittaa käyttöä ilman huoneanturia. Suluissa oleva arvo osoittaa %-osuuden. Järjestelmän perusasetuksia säädetään plus- ja miinuspainikkeilla. Huonelämpötilan Sähkövastus Lämpöpumppu asetukset Huonelämpötila Kompressori Sallittu Sähkövastus C 40 Liuospumppu 10 vrk 0 Sähkövastus huippu C 70 Sähkö tariffi LP Sähkövastus lisä LKV C 60 Sähkövastus Lämmityspiiri max 1 kw 5,8 Shuntin viive 180 Pääsulake A 25 Syöttöjännite Lämmityspiiri 2 (50) 3x400V Sähkötariffi Loma-aika Loma-aika Loma-aika MB Sää Bau Par Sto Sää Virt Shu Virt Jär Shu Jär Huo Vika ulko-/huoneanturissa Jos ulkoanturiin tulee vika, toimii laitteisto silloin -5 C:n ulkolämpötilan mukaan, jotta talo ei kylmene liikaa. Laite hälyttää. Jos huoneanturiin tulee vika, EcoHeat alkaa automaattisesti toimia asetetun käyrän mukaisesti. Laite hälyttää. Yöpudotus Loma-aika Edellä oleva esimerkki tarkoittaa käyttöä kahdella lämmityspiirillä. Ylätankki Sähkövastus Lämmityspiiri 1 käyttää huoneanturia ja Lämmityspiiri 2 on ilman huoneanturia. Käyttöveden Stop Sähkövastus lämpö LP lämmön C C valinta Start/stop Sähkövastus ero huippu C ylä ºC 705 LKV Max Sähkövastus! aika Patteritermostaattien ylätankki lisä LKV C on aina oltava Max Sähkövastus aika alatankki max kw 5,8 40 Hetkellinen täysin lisä auki ja hyvin toimivia, kun Jälkilämmitys Shuntin viive LKV Pääsulake järjestelmää A säädetään tunti Päälle Syöttöjännite 3x400V Sähkötariffi Lämpötila Normaali Shu Jär Shu Jär Huo 16 CTC EcoHeat 400 Ylätankki Viikko ohjelma

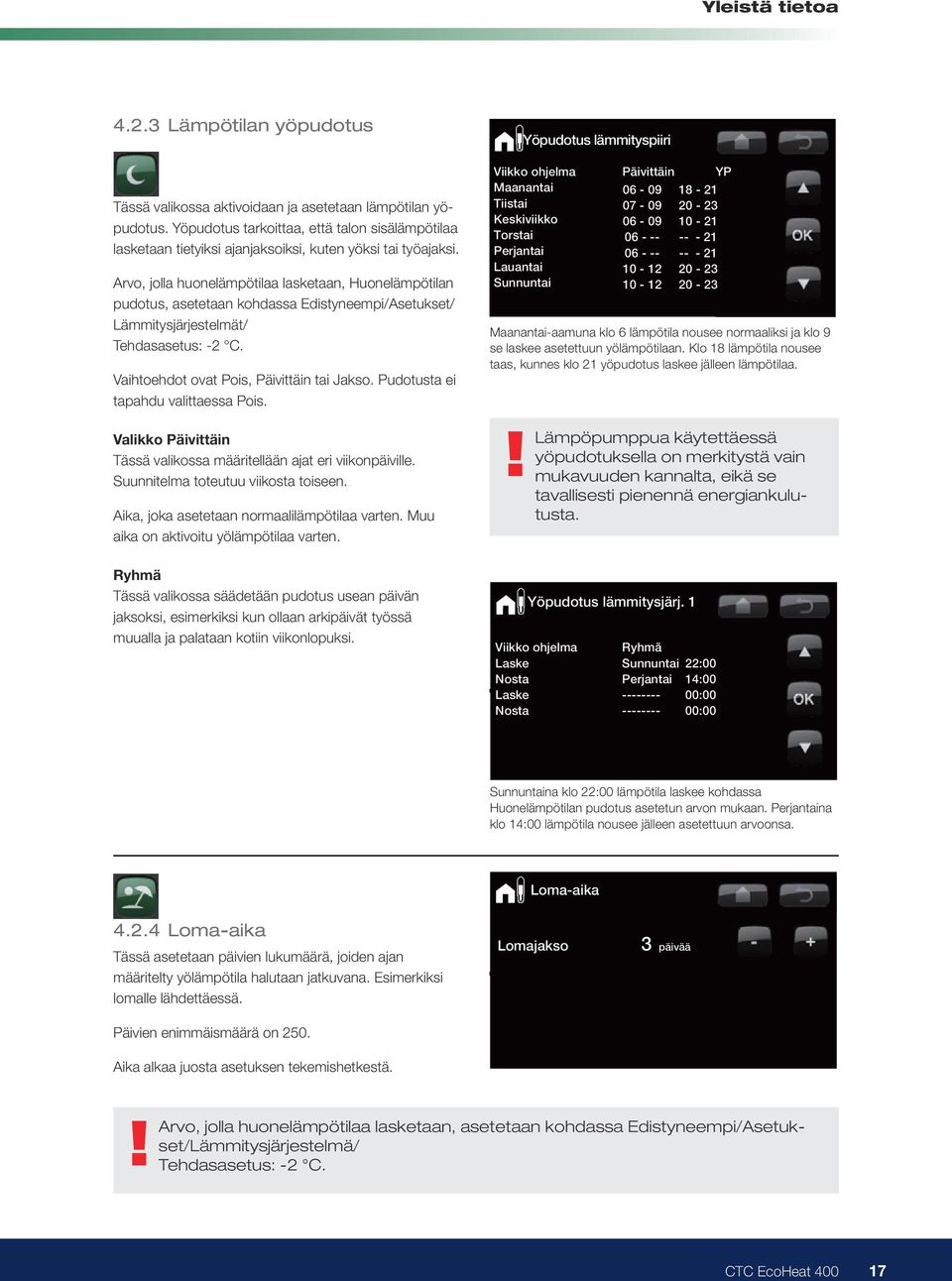

17 Yleistä tietoa Lämpötilan yöpudotus ko oheat Maanantai 09:35 en lämmön valinta onelämpötila V spiiri pötilan 1 asetukset n lisä spiiri 2 (50) spiiri li Yöpudotus spiiri 2 (50) -1 ºC yttötiedot valikko järjestelmä Tässä valikossa aktivoidaan ja asetetaan lämpötilan yöpudotus. Yöpudotus tarkoittaa, että talon sisälämpötilaa lasketaan tietyiksi ajanjaksoiksi, kuten yöksi tai työajaksi. 0.0 tunti Loma-aika Yöpudotus lämmityspiiri Viikko ohjelma Päivittäin YP Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai mpötila LKV Käyttötiedot Edistyneempi Arvo, jolla huonelämpötilaa lasketaan, Huonelämpötilan pudotus, asetetaan kohdassa Edistyneempi/Asetukset/ 2 Lämmitysjärjestelmät/ Maanantai-aamuna klo 6 lämpötila nousee normaaliksi ja klo 9 22,2 ºC 21,2 Tehdasasetus: ºC 58 ºC -2 C. -5 ºC 1 se 2 laskee Yöpudotus asetettuun lämmitysjärj. yölämpötilaan. 1Klo 18 lämpötila nousee taas, kunnes klo 21 yöpudotus laskee jälleen lämpötilaa. Vaihtoehdot ovat, Päivittäin tai Jakso. Pudotusta ei Viikko ohjelma Ryhmä ko tapahdu valittaessa. Yöpudotus lämmityspiiri Laske Sunnuntai 22:00 oheat Maanantai 09:35 Nosta Perjantai 14:00 pötilan asetukset 1 Viikko 2 Valikko Päivittäin! ohjelma Lämpöpumppua Päivittäin YP Laske käytettäessä 00:00 Maanantai Nosta Tässä valikossa määritellään ajat eri viikonpäiville. yöpudotuksella on 00:00 onelämpötila Tiistai merkitystä - 23 vain Suunnitelma toteutuu viikosta toiseen. Keskiviikko mukavuuden 06 - kannalta, eikä se ko Yöpudotus lämmityspiiri Torstai tavallisesti pienennä energiankulutusta. Päivittäin YP Maanantai Lauantai oheat Maanantai 09:35 spiiri 1 Aika, joka asetetaan normaalilämpötilaa varten. Muu Viikko Perjantai ohjelma mpötila LKV aika on Käyttötiedot aktivoitu yölämpötilaa Edistyneempi varten. Tiistai Sunnuntai Loma-aika spiiri 2 (50) Keskiviikko Ryhmä Torstai ,2 ºC 21,2 2 Tässä ºC valikossa 58 ºC säädetään -5 pudotus ºC usean päivän Perjantai Lauantai Lomajakso Yöpudotus lämmitysjärj. 3 päivää mpötila LKV jaksoksi, Käyttötiedot esimerkiksi Edistyneempi kun ollaan arkipäivät työssä Sunnuntai Yöpudotus muualla ja palataan Loma-aika kotiin viikonlopuksi. Viikko ohjelma Ryhmä 2 Laske Sunnuntai 22:00 21,2 ºC pötilan 22,2 ºC asetukset 58 ºC -5 ºC Perjantai 14:00 lämmitysjärj. 1 Laske :00 Nosta Yöpudotus Nosta :00 onelämpötila mitysjärjestelmästä Viikko ohjelma Ryhmä Laske Sunnuntai 22:00 Nosta Viikoittain LKV Perjantai 14:00 Laske :00 Sunnuntaina Nosta Viikko ohjelma klo 22:00 lämpötila Päivittäin laskee 00:00 kohdassa LKV Huonelämpötilan Maanantai Loma-aika pudotus asetetun arvon mukaan. Perjantaina klo Tiistai 14:00 lämpötila nousee jälleen asetettuun arvoonsa Keskiviikko Lomajakso Torstai päivää Perjantai Lauantai Loma-aika Sunnuntai Viikko ohjelmaloma-aika Lomajakso 3 päivää Tässä asetetaan päivien lukumäärä, joiden ajan en lämmön Yöpudotus valinta määritelty yölämpötila Loma-aikahalutaan jatkuvana. Esimerkiksi Käyttötiedot EcoHeat Vmitysjärjestelmästä lomalle lähdettäessä. Tila LP ylempi säiliö Ylätankki Viikoittain C LKV 49 (60) yttötiedot järjestelmä en lisä Päivien enimmäismäärä on 250. Alatankki C 42 (45) Menovesi C 42 (43) Käyttöhistoria en lämmön valinta 0.0 tunti Aika alkaa juosta asetuksen 12 ºC Viikko ohjelma Päivittäin LKV tekemishetkestä. Paluuvesi C 34 Maanantai Järj.pumppu Päällä18-21 V 21,5 ºC Shunttivent. Tiistai Avaa00-00 a Shuntin Keskiviikko Viikoittain LKV viive ali en lisä! Arvo, jolla huonelämpötilaa 22,3 ºC Sähköteho Torstai kw lasketaan, asetetaan kohdassa Edistyneempi/Asetukset/Lämmitysjärjestelmä/ 42 tunti ºC Virta Viikko Perjantai L1/L2/L3 ohjelma 0.0 Päivittäin LKV 2 ºC Maanantai Lauantai Tehdasasetus: -2 C. Sunnuntai a Viikko ohjelma li 34 ºC Viikko ohjelma Käyttötiedot kompressori Lämmityspiiri 2 Tiistai Keskiviikko Torstai Käyttötiedot läm.järjestelmä T Perjantai ºC Lauantai 60 Käyttötiedot EcoHeat Sunnuntai Tila LP ylempi säiliö Ylätankki C 49 (60) 20 Alatankki C 42 (45) CTC EcoHeat

18 Yleistä tietoa Perusvalikko Lämmityspiiri 2 (50) CTC EcoHeat Maanantai 09:35 Yöpudotus Loma-aika Lämpötila Tässä tehdään lämpöpumpun normaalikäyttöä koskevat mpötila asetukset. Tilavaihtoehtoja on kolme: LKV Käyttötiedot Edistyneempi 2 Säästö Lämmintä käyttövettä tarvitaan vain vähän. 22,2 ºC 21,2 ºC 58 ºC -5 ºC Normaali Normaali lämpimän käyttöveden tarve. Mukavuus Suuri lämpimän käyttöveden tarve. Tilapäinen lisä lämmin käyttövesi (Päälle/) Tässä voidaan aktivoida lisä lämmin käyttövesi -toiminto. Kun toiminta on aktivoitu, laite alkaa heti tuottaa lisä lämmintä käyttövettä. Lämpimän käyttöveden tuotanto voidaan tarvittaessa ajastaa Viikko-ohjelma-toiminnolla, mitä myös suositellaan Viikoittain LKV 0.0 tunti Tässä valikossa ajastetaan ne viikonpäivät, jolloin ylimääräistä lämmintä käyttövettä halutaan. Suunnitelma toteutuu viikosta toiseen. Kuvassa esitetään tehtaassa asetetut arvot, joita voi muuttaa. Mikäli jollekin päivälle halutaan lisäjakso, esim. illaksi, asetetaan haluttu aika tässä. Vaihtoehdot ovat tai Päivittäin. Ei ajastettua lämpimän veden tuotantoa. mitysjärjestelmästä yttötiedot järjestelmä Päivittäin itse ajastettu viikko-ohjelma. Käytetään, jos tiedossa on toistuva ylimääräisen lämpimän käyttöveden tarve esimerkiksi aamuisin ja iltaisin. 2 ºC 42 ºC 12 ºC 21,5 ºC 22,3 ºC Huonelämpötila LKV Käyttötiedot Edistyneempi Käyttöveden lämmön valinta 4.3 LKV 1LKV 2 22,2 ºC 21,2 ºC 58 ºC -5 ºC ko Hetkellinen Yöpudotus lisä lämmityspiiri LKV 0.0 tunti oheat Tässä asetetaan Maanantai haluttu lämpimän 09:35 käyttöveden Viikko Päälle ohjelma Päivittäin YP lämpötila ja tarvittaessa ylimääräinen lämmin käyttövesi. Maanantai Huonelämpötilan Lämpötila Tiistai asetukset Keskiviikko Normaali Huonelämpötila Torstai Perjantai Viikko ohjelma pötilan asetukset onelämpötila spiiri 1 spiiri 2 (50) V en lisä a ali Yöpudotus en lämmön valinta Viikko ohjelma Loma-aika Lauantai Lämmityspiiri 1 Sunnuntai Lämmityspiiri 2 (50)! Tietoja Vihje: Voit asettaa tilaksi ensin Säästö, ja jos lämmitysjärj. lämmin käyttövesi 1 Yöpudotus lämmitysjärjestelmästä Käyttötiedot järjestelmä ei riitä, siirry Normaaliin jne. Viikko ohjelma Yöpudotus Ryhmä Laske Sunnuntai 22:00 Nosta Perjantai 14:00 Laske :00 Käyttöveden Nosta lämmön valinta :00 42 ºC LKV 2 ºC Hetkellinen lisä LKV -1 ºC ºC tunti PäälleLoma-aika Lämpötila Normaali Lisäasetusvalikko Lomajakso Edistyneempi 3 päivää 3,5 Loma-aika 12 ºC 21,5 ºC 22,3 ºC Viikko ohjelma Edellä olevassa esimerkissä tilapäinen ylimääräinen lämmin käyttövesi on päällä 3,5 tuntia. Tietoja Aika lämmitysjärjestelmästä & Kieli Asetukset Määrittele järjest Huolto Käyttötiedot järjestelmä Viikoittain LKV Versio näyttökortti: Versio LP ohjauskortti: Viikko ohjelma Päivittäin LKV Maanantai Tiistai Keskiviikko 42 ºC 2 ºC Torstai Perjantai Lauantai 34-1 ºC ºC Sunnuntai ºC 21,5 ºC 22,3 ºC Maanantaiaamuna klo 6 laite alkaa tuottaa ylimääräistä Lisäasetusvalikko lämmintä Käyttötiedot käyttövettä ja EcoHeat jatkaa klo 9 asti, jolloin lämpötila palautuu normaalitasolle. Klo 18 ja 21 välillä lämpimän käyttöveden Edistyneempi määrää lisätään uudelleen. Tila LP ylempi säiliö Ylätankki C 49 (60) Alatankki C 42 (45) Menovesi C 42 (43)! Vihje: Aseta aika alkamaan Käyttöhistoria noin 1 tunti ennen kuin tarvitset lämmintä käyttövettä, sillä veden Päällä lämmitys Aika & Kieli Asetukset Määrittele Avaa järjest Huolto kestää jonkin aikaa. Paluuvesi C 34 Järj.pumppu Shunttivent. Käyttötiedot kompressori Shuntin viive 180 Sähköteho kw Virta L1/L2/L Versio näyttökortti: Versio LP ohjauskortti: Lämmityspiiri 2-1 ºC 34 ºC 18 CTC EcoHeat 400 T ºC Käyttötiedot läm.järjestelmä

19 Lämpötila Normaali Yleistä tietoa Viikko ohjelma 4.4 Käyttötiedot järjestelmä Tietoja lämmitysjärjestelmästä Käyttötiedot järjestelmä 12 ºC Tässä valikossa näytetään lämmitysjärjestelmän vallitsevat lämpötilat. Kuvassa näkyvät lämpöpumpun tulevan ja lähtevän veden lämpötilat. 2 ºC -1 ºC 42 ºC 34 ºC 21,5 ºC 22,3 ºC Tuleva liuos Lämpöpumpun vasemmalla puolella ylhäällä (2 C) näkyy lämpöpumpun kerääjästä tulevan liuoksen nykyinen lämpötila. Palaava liuos Vasemmalla alhaalla näkyvä arvo (-1 C) on keruupiiriin palaavan liuoksen lämpötila. Arvot vaihtelevat vuoden aikana, riippuen lämmönlähteen kapasiteetista ja tarvittavasta energian määrästä. Meno lämmityspiireihin Lämpöpumpun oikealla puolella (42 C) näkyy lämpötila talon lämmityspiireihin johtavissa putkissa. Asetetuista parametreista ja vallitsevasta ulkolämpötilasta riippuen tämä arvo vaihtelee vuoden mittaan. Kun pumput ovat käynnissä, myös kuvan symbolit kiertävät. Lisäasetusvalikko Tiedot Painamalla i-painiketta saat näkyviin Edistyneempi kunkin kohteen käyttötiedot. Nykyinen ulkolämpötila. Näyttää vallitsevan ulkolämpötilan Aika & Kieli Asetukset Määrittele järjest Huolto Laite käyttää tätä arvoa erilaisten käyttötietojen määrittelemisen perustana. Versio näyttökortti: Versio LP ohjauskortti: Nykyinen sisälämpötila Näyttää vallitsevan huonelämpötilan (jos huoneanturi on valittu käyttöön). Jos asennettuja lämmityspiirejä on kaksi, molemmat näkyvät. Paluu lämmityspiireistä Alhaalla oikealla (34 C) näkyy lämpöpumppuun palaavan lämmitysveden lämpötila. Asetetuista parametreista, lämmitysjärjestelmän kapasiteetista ja vallitsevasta ulkolämpötilasta riippuen tämä arvo vaihtelee käytön aikana. CTC EcoHeat

20 a ali 0.0 tunti Yleistä tietoa Viikko ohjelma Viikko ohjelma Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai Päivittäin LKV mitysjärjestelmästä Käyttötiedot CTC EcoHeat 400 yttötiedot järjestelmä Tässä valikossa näkyvät järjestelmän vallitsevat lämpötilat ja käyttötiedot. Ensimmäinen luku on vallitseva 12 ºC käyttöarvo, suluissa oleva arvo on oletusarvo, johon lämpöpumppu pyrkii. 21,5 ºC 2 ºC -1 ºC 22,3 ºC Tila 42 ºC Näyttää lämpöpumpun käyttötilan. Eri käyttötilat ovat: 34 ºC LP ylempi säiliö Lämpöpumppu lämmittää säiliön yläosaa (Lämpimän käyttöveden tuotanto). svalikko distyneempi LP alempi säiliö Lämpöpumppu lämmittää säiliön alaosaa (Lämmön tuotanto) Huippu + LP Sekä sähkövastus että lämpöpumppu lämmittävät säiliötä. Kieli Asetukset Huippu Määrittele järjest Huolto Sähkövastus lämmittää säiliötä. näyttökortti: LP ohjauskortti: Ylätankki C Näyttää lämpötilan säiliön yläosassa. (Lämpimän käyttöveden lataus päättyy) Alatankki C Näyttää lämpötilan säiliön alaosassa. Tila LP ylempi säiliö Ylätankki C 49 (60) Alatankki C 42 (45) Menovesi C 42 (43) Käyttöhistoria Paluuvesi C 34 Järj.pumppu Päällä Shunttivent. Avaa Shuntin viive 180 Käyttötiedot kompressori Sähköteho kw Virta L1/L2/L Lämmityspiiri 2 Virta näyttää kolme arvoa, kun virrantunnistimet on kytketty ja nimetty. Jos näkyvissä on vain yksi luku: - kytke Käyttötiedot kaikki kolme virrantunnistinta. läm.järjestelmä - T valitse ºC sitten valikosta Edistyneempi/Huolto/Tarkista virrantunnistimet Käyttötiedot EcoHeat! 0 Ensimmäinen luku on vallitseva käyttöarvo, suluissa oleva arvo on oletusarvo, johon lämpöpumppu pyrkii Ulkona Huone1 Menov1 Paluu Huone2 Menov2! Nykyinen arvo On-arvo, alempi säiliö, voi olla suurempi kuin alemman säiliön oletusarvo. Tämä johtuu siitä, että ylemmän säiliön lämpö siirtyy alaspäin, kun ylempää säiliötä ladataan. Menovesi C Näyttää lämmityspiiriin menevän veden lämpötilan sekä oletusarvon. Asetetuista parametreista ja vallitsevasta ulkolämpötilasta riippuen tämä arvo vaihtelee vuoden mittaan. Paluuvesi C Näyttää lämmitysjärjestelmästä lämpöpumppuun palaavan veden lämpötilan. Järjestelmän pumppu Näyttää lämmitysverkoston pumpun toimintotilan. Shunttiventtiili Näyttää, onko shunttiventtiili lisäämässä (avaamassa) tai vähentämässä (sulkemassa) lämmitykseen menevää lämpöä. Venttiilin saavutettua oikean asennon moottori pysähtyy. 20 CTC EcoHeat 400
