2 Autotallin nosto-ovet integroidulla automaattisella ovenavaajalla - lisää mukavuutta Novoferm nosto-ovet ovat saksalaisia laatuovia. Novoferm GmbH - yksi Euroopan johtavista autotallinovien valmistajista - on valmistanut ovia yli 50 vuotta. Laaja mallisto niin kokojen kuin ulkonäönkin suhteen. Novoferm iso 20 on suunniteltu puolilämpimiin autotalleihin. Novoferm iso 45 on tehty todella lämpimiin talleihin, oven eristevahvuus 45 mm. Molempiin ovimalleihin sopii integroitu Novoport ovenavaaja joka tuo lisämukavuutta ja hieman ylellisyyttä. Novoferm -autotallinovien asiantuntija! Turvallisuutta Novoferm ovi täyttää kaikki uusimmatkin EU:n turvallisuusnormit. Parhaat takuut: ovilla 10 vuotta ja avaajilla 5 vuotta. Ja lisäksi CE merkintä. Käyttömukavuutta Uusinta lamellitekniikkaa plus ainutlaatuisen automaattisen ovenavaajan suomaa mukavuutta. Kaikkien turvallisuusnormien mukaisesti. Lämmönpitävyyttä Tehokas polyuretaanieriste 20 mm tai 45 mm. Sekä joustavat kumitiivisteet lamellien väleissä ja ovien sivuilla. Valinnanvaraa Mallistossa on 4 eri pintavaihtoehtoista kuviointia: Vaakapaneeli, vaakalamelli, peilikuvio tai sileä. Vakiovärejä valkoisen lisäksi 10 eri sävyä tai myös RAL sävyjen mukaiset. Lisävarusteena vaihtoehtoiset ikkunaruudut tai värilliset kahvat. Lisämahdollisuus myös käyntioveen. 2

3 NovoPort Sisällysluettelo Novoport ovenavaaja 4-5 Novoferm iso Novoferm iso Käyntiovet Lisävarusteet Ikkunat Värikartta Kahvat Asennusmitat Iso 20 Iso 45 Parhaat turvallisuusmerkit: Täydellisellä ovijärjestelmällä on uusimmat EU-turvallisuusnormien mukaiset hyväksynnät! Uusi tuotestandardi EN (alk ). Novoferm autotallinovet on testattu ja sertifioitu uusien ympäristö- ja turvallisuusnormien vaatimusten mukaisesti: EN ISO 9001 Zertifikat: vesitiiviys vaarallisten aineiden vapautuminen tuulenpaineen kestävyys lämmöneristävyys ilmanläpäisevyys pitkäaikainen vesitiiviys, lämmöneristävyys ja ilmanläpäisevyys turvallinen avautuminen törmäysvoimat DIN EN EN

4 Novoport - integroitu ovenavaaja Novoport on lähes äänetön automaattinen ovenavaaja. Uudenlainen moottori avaa vaakaliukukiskossa olevan hammasratashihnan avulla oven turvallisesti. Lisäksi järjestelmään kuuluu sisävalaisin, jonka valaisuaika on säädettävissä. EN ISO 9001 Zertifikat: DIN EN EN Koodilukko / Sähkölukko Minilähetin 2-k / Lähetin 2-k Lähetin 4-k Koodilukon avulla ovi avautuu omalla koodillasi. 4 Sähkölukolla voidaan ovi avata ulkopuolelta avaimella. Joko pinta- tai uppoasennus. Novoport turvallisuusstandardit. Täydellistä avausautomatiikkaa.

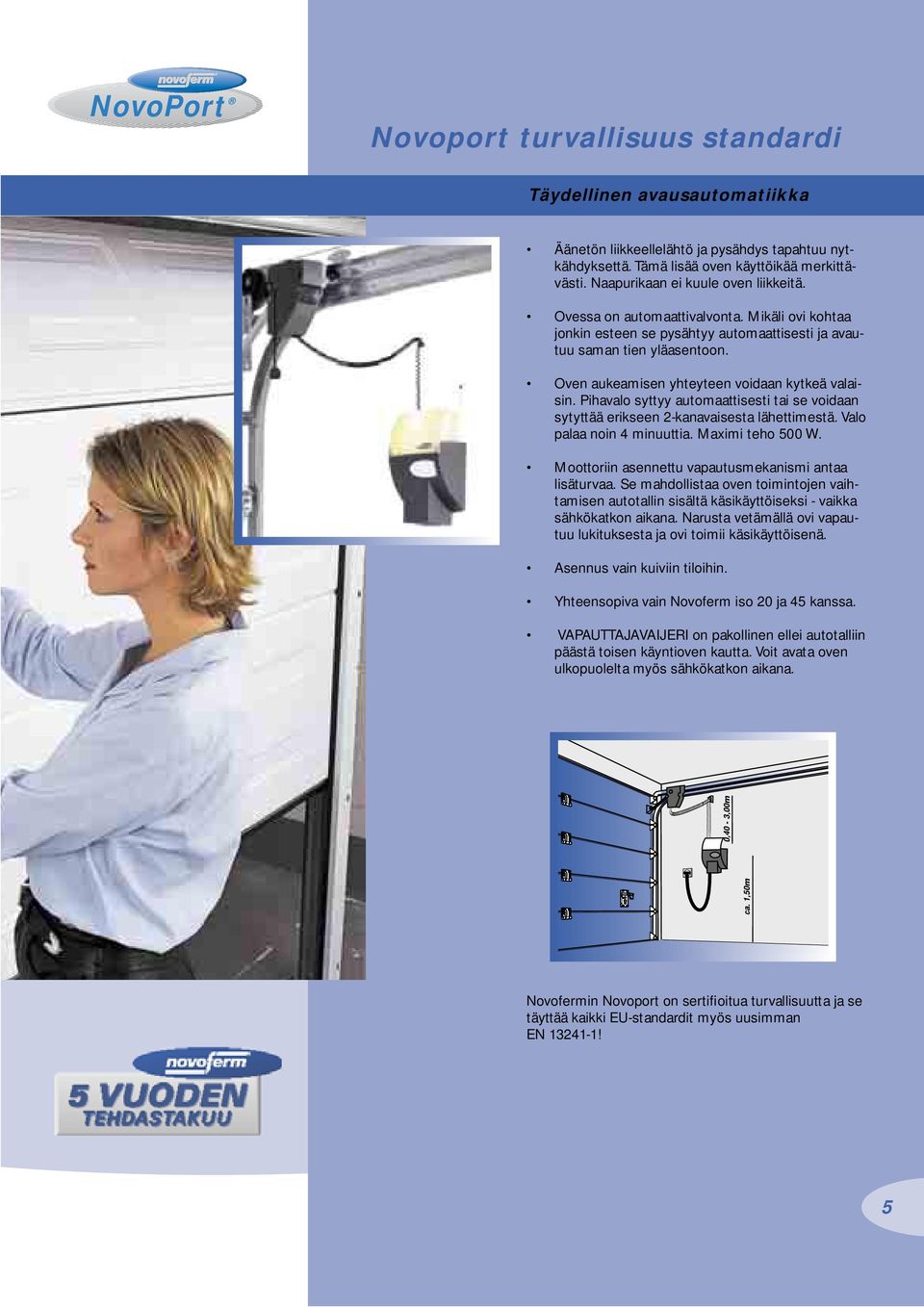

5 NovoPort Novoport turvallisuus standardi Täydellinen avausautomatiikka Äänetön liikkeellelähtö ja pysähdys tapahtuu nytkähdyksettä. Tämä lisää oven käyttöikää merkittävästi. Naapurikaan ei kuule oven liikkeitä. Ovessa on automaattivalvonta. Mikäli ovi kohtaa jonkin esteen se pysähtyy automaattisesti ja avautuu saman tien yläasentoon. Oven aukeamisen yhteyteen voidaan kytkeä valaisin. Pihavalo syttyy automaattisesti tai se voidaan sytyttää erikseen 2-kanavaisesta lähettimestä. Valo palaa noin 4 minuuttia. Maximi teho 500 W. Moottoriin asennettu vapautusmekanismi antaa lisäturvaa. Se mahdollistaa oven toimintojen vaihtamisen autotallin sisältä käsikäyttöiseksi - vaikka sähkökatkon aikana. Narusta vetämällä ovi vapautuu lukituksesta ja ovi toimii käsikäyttöisenä. Asennus vain kuiviin tiloihin. Yhteensopiva vain Novoferm iso 20 ja 45 kanssa. VAPAUTTAJAVAIJERI on pakollinen ellei autotalliin päästä toisen käyntioven kautta. Voit avata oven ulkopuolelta myös sähkökatkon aikana. ca. 1,50m 0,40-3,00m Novofermin Novoport on sertifioitua turvallisuutta ja se täyttää kaikki EU-standardit myös uusimman EN ! 5

6 Novoferm iso 20 ovi - vanhaan tai uuteen autotalliin Novoferm iso 20 on nykyaikaisen nosto-oven vaatimukset täyttävä autotallinovi puolilämpimiin autotalleihin. Runkorakenne on vahvaa terästä, eristeenä vaahdotettu polyuretaani sekä tehokkaat tiivisteet jokaisella sivulla takaavat laadukkaan kokonaisuuden. Sopii erityisesti mataliin autotalleihin koska ylätilan tarve on vain 120 mm ja sivutilaakin vain 100 mm molemminpuolin. 6

7 Novoferm iso 20 Tekniset tiedot: Maximi leveys 3000 mm. Galvanoitu teräspeltirakenne jossa on tiivis freonivapaa polyuretaanieriste antaa K-arvon 1,0 W/m2K. Lamellien sormisuojattu rakenne ja vahvat saranat lisäävät turvallisuutta EN Oven jokaisella sivulla ja lamellien välissä olevat EPDM- kumitiivisteet takaavat tiiviin kokonaisuuden. Turvallinen 3-osainen jousipaketti molemmilla puolilla takaavat kevyen ja helpon käytön vuosiksi. Laadukas lukko jossa kaksi avainta. Mallistossa 4 eri pintakuviota. Vakiovärinä RAL 9016 valkoinen.vakiovärejä 10 erilaista tai mahdollisuus valita omansa RAL kartaston mukaan. (Kts. sivu 12) Sisäpinnan väri on aina RAL 9002, eikä ole kuvioitu. Lisävarusteena näyttäviä ikkunavaihtoehtoja ja värilliset kahvat. (Kts. s ) Ulkopuoli A. Vaakapaneeli, puusyykuvio Novoferm iso 20 nosto-ovi on puusyykuviollinen vaakapanelikuvio. B. Peilikuvio, puusyykuvio Novoferm iso 20 nosto-oven ulkopinnassa puristetut peilikuviot mitoiltaan 500 x 300 mm. Sisäpuoli Puusyykuvio C. Sileä, puusyykuvio / sileä Malli C on ainoa jota on saatavana sileänä ilman puusyykuviota. D. Vaakalamelli, puusyykuvio Sileä 7

8 Novoferm iso 45 huipputekniikkaa - tyylikästä ja turvallista Novoferm iso 45 on huippulaadukas autotallin nosto-ovi. Eristeenä käytetään 45 mm polyuretaanivaahtoa. Tämä ovi on suunniteltu todella lämpimiin autotalleihin. Valinnanvaraa runsaasti on niin ulkonäön kuin mittojenkin suhteen. Nosto-oven lamellit liukuvat kevyesti kahdessa vahvassa vaakaliukukiskossa. Lamellit on valmistettu vahvasta, galvanoidusta teräspellistä. Novoport integroidulla avaajalla lisää mukavuutta ja nauttittavuutta. Erittäin tehokas EPDM-tiiviste lamellien väleissä. Jopa alhaisissa lämpötiloissa toimiva - siksi aina tiivis ja joustava. Kaikissa Novoferm iso 45 nosto-ovissa on esiasennettu jousimekanismi, jossa on turvallinen sisäänrakennettu putoamista estävä mekanismi. Kaksi jousta tasapainottavat oven. Käyttömukavuutta ja turvallisuutta. 8

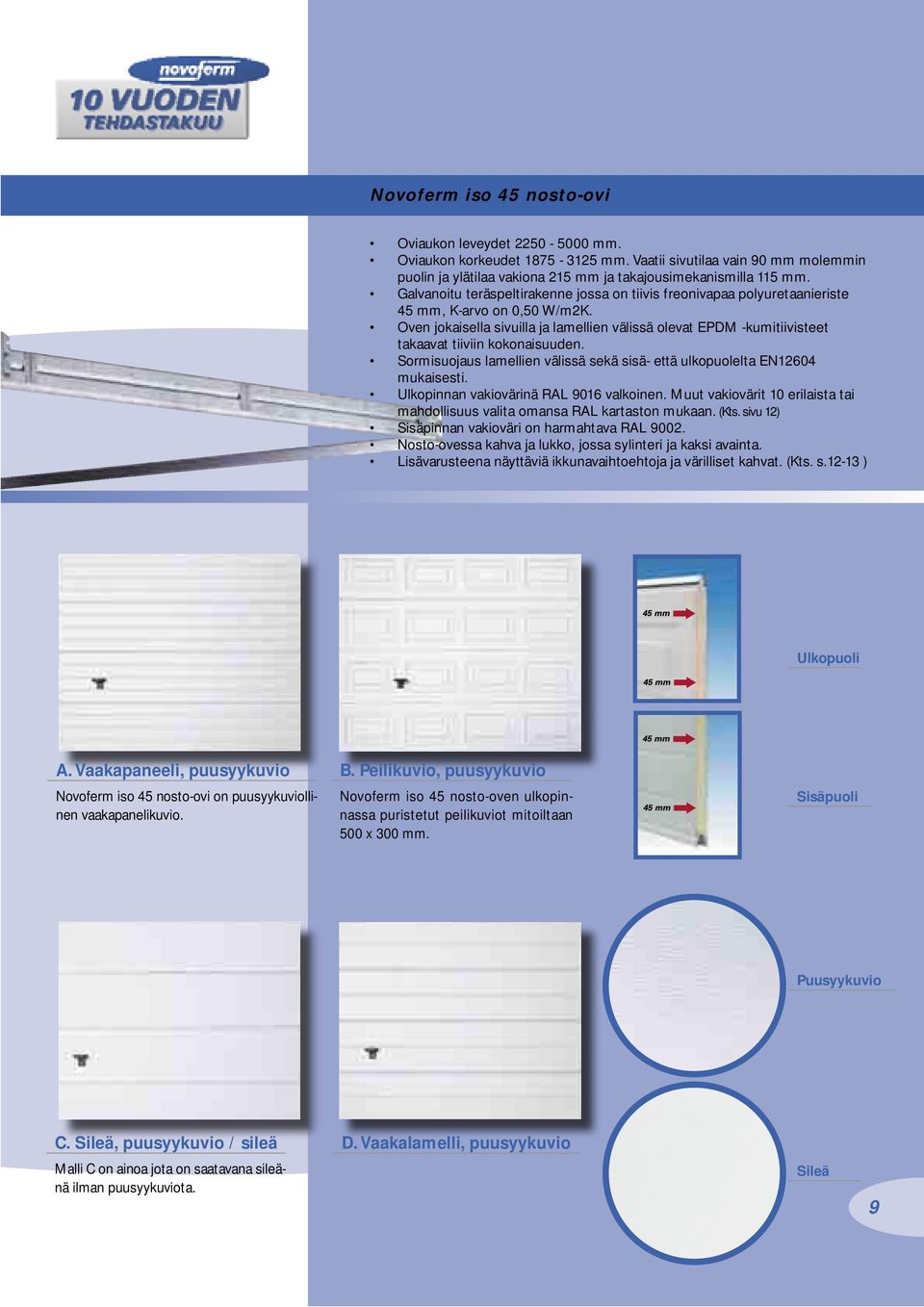

9 Novoferm iso 45 nosto-ovi Oviaukon leveydet mm. Oviaukon korkeudet mm. Vaatii sivutilaa vain 90 mm molemmin puolin ja ylätilaa vakiona 215 mm ja takajousimekanismilla 115 mm. Galvanoitu teräspeltirakenne jossa on tiivis freonivapaa polyuretaanieriste 45 mm, K-arvo on 0,50 W/m2K. Oven jokaisella sivuilla ja lamellien välissä olevat EPDM -kumitiivisteet takaavat tiiviin kokonaisuuden. Sormisuojaus lamellien välissä sekä sisä- että ulkopuolelta EN12604 mukaisesti. Ulkopinnan vakiovärinä RAL 9016 valkoinen. Muut vakiovärit 10 erilaista tai mahdollisuus valita omansa RAL kartaston mukaan. (Kts. sivu 12) Sisäpinnan vakioväri on harmahtava RAL Nosto-ovessa kahva ja lukko, jossa sylinteri ja kaksi avainta. Lisävarusteena näyttäviä ikkunavaihtoehtoja ja värilliset kahvat. (Kts. s ) Ulkopuoli A. Vaakapaneeli, puusyykuvio Novoferm iso 45 nosto-ovi on puusyykuviollinen vaakapanelikuvio. B. Peilikuvio, puusyykuvio Novoferm iso 45 nosto-oven ulkopinnassa puristetut peilikuviot mitoiltaan 500 x 300 mm. Sisäpuoli Puusyykuvio C. Sileä, puusyykuvio / sileä Malli C on ainoa jota on saatavana sileänä ilman puusyykuviota. D. Vaakalamelli, puusyykuvio Sileä 9

10 Käyntiovet - Pintakuviointivaihtoehdot Miten sisälle miten ulos? Käytännölliset käyntiovet Polkupyörä, ruohonleikkuri, lastenvaunut käyntiovesta näppärästi sisälle ja ulos! Autotallinovien kanssa yhteensopivat käyntiovet valmistetaan sinkitystä, teräslevyistä, jossa freonivapaa lämmöneriste. Kolmen sivun tiivistys takaa lämmönpitävyyden. Käyntiovissa musta kädensija ja lukkopesä. Lamelli värivaihtoedot samat kuin autotallien ovissa. Kokovaihtoehdot: karmin ulkomitat 995 x 2060 mm tai 995 x 2185 mm. Klassiset teräsovet 4 erilaista pintakuviovaihtoehtoa A. Vaakapaneeli, puusyykuvio B. Peilikuvio, puusyykuvio C. Sileä, puusyykuvio / sileä D. Vaakalamelli, puusyykuvio A B C D 10

11 Novoferm käyntiovet...tai integroituna autotallinoveen Kun käyntiovelle ei ole tilaa julkisivussa - ei huolta. Ratkaisu löytyy tästä! Käyntiovi keskelle autotallin ovea. Oiva ratkaisu. Mukava ja käytännöllinen. Leveys 80 cm. Käyntiovi sijoitetaan aina keskelle. Ulospäin aukeava joko vasen tai oikeakätisenä. A Soveltuu oviin joiden maksimi mitat leveys 3000 mm ja korkeus mm Vaakapaneeli A, puusyykuvio Sileä C, puusyykuvio / sileä Vaakalamelli D, puusyykuvio C D Ovipumppu EU-hyväksytty Oven kahva ja lukko, jossa turvallisuussylinteri EU-hyväksytty Kynnys vain 70 mm korkea, jossa mustakeltainen turvallisuusraidoitus. 11

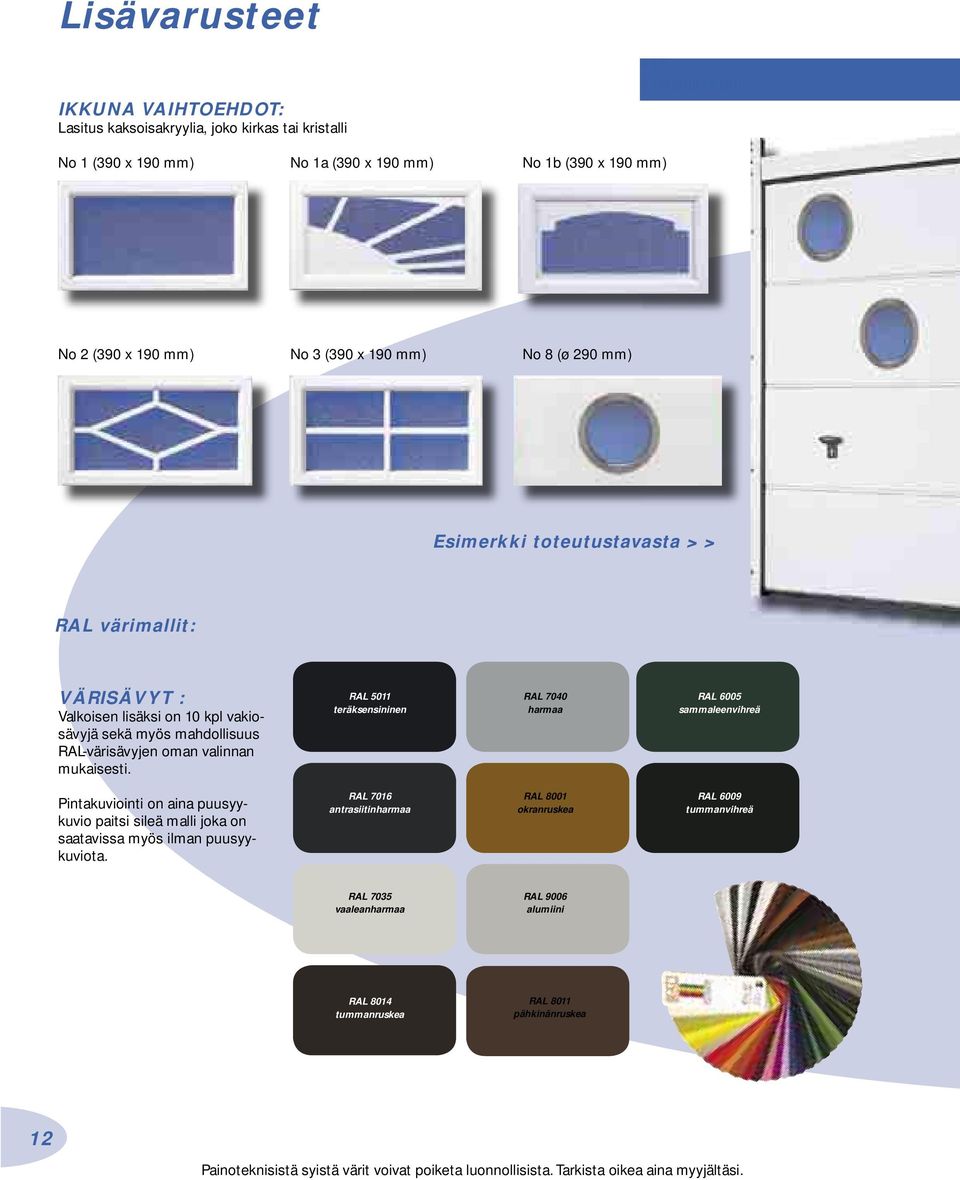

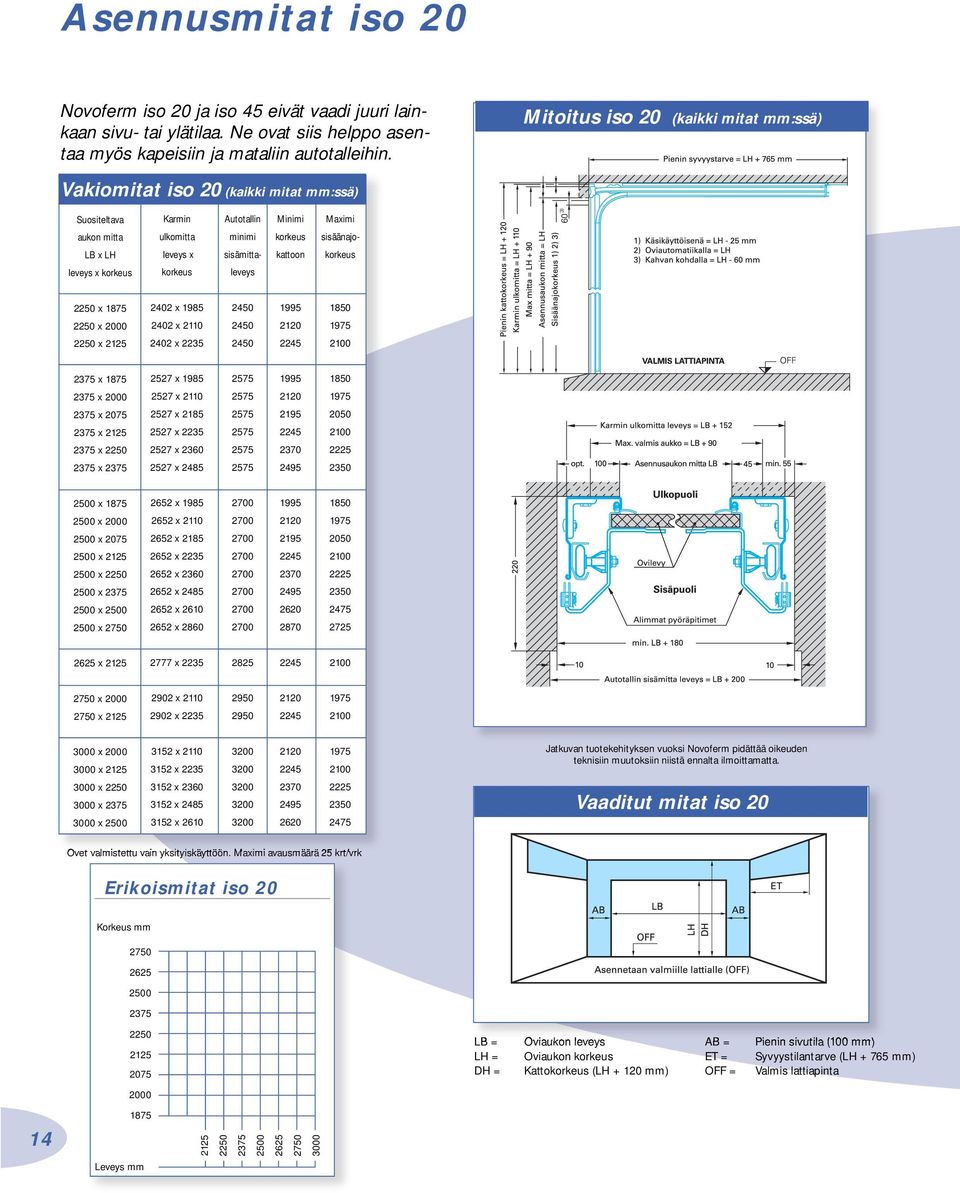

12 Lisävarusteet IKKUNA VAIHTOEHDOT: Lasitus kaksoisakryylia, joko kirkas tai kristalli No 1 (390 x 190 mm) No 1a (390 x 190 mm) No 1b (390 x 190 mm) No 2 (390 x 190 mm) No 3 (390 x 190 mm) No 8 (ø 290 mm) Esimerkki toteutustavasta > > RAL värimallit: VÄRISÄVYT : Valkoisen lisäksi on 10 kpl vakiosävyjä sekä myös mahdollisuus RAL-värisävyjen oman valinnan mukaisesti. RAL 5011 teräksensininen RAL 7040 harmaa RAL 6005 sammaleenvihreä Pintakuviointi on aina puusyykuvio paitsi sileä malli joka on saatavissa myös ilman puusyykuviota. RAL 7016 antrasiitinharmaa RAL 8001 okranruskea RAL 6009 tummanvihreä RAL 7035 vaaleanharmaa RAL 9006 alumiini RAL 8014 tummanruskea RAL 8011 pähkinänruskea 12 Painoteknisistä syistä värit voivat poiketa luonnollisista. Tarkista oikea aina myyjältäsi.

13 Novoferm värit ja lisävarusteet KAHVAT : Vakiona kahva toimitetaan aina mustana. Värilliset kahvat lisähintaan RAL-värisävyjen mukaan tai messinkisenä. 13
