BETONIRAKENTEET PAIKKAUS MUOTTIEN AVULLA TYÖKOHTAISET LAATUVAATIMUKSET 1 VAURIO 2 KORJAUSTARVE

Transkriptio

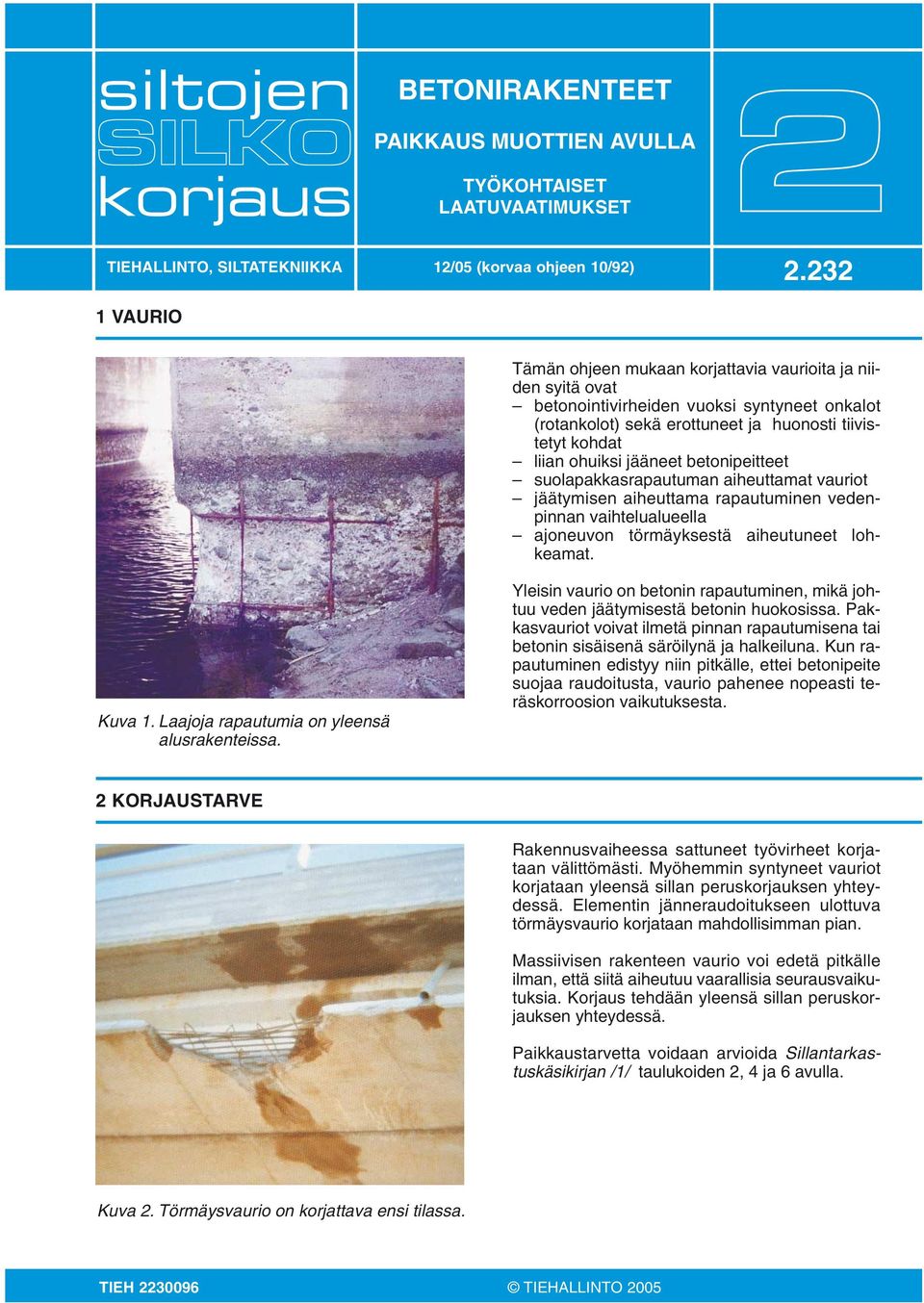

1 BETONIRAKENTEET PAIKKAUS MUOTTIEN AVULLA TYÖKOHTAISET LAATUVAATIMUKSET TIEHALLINTO, SILTATEKNIIKKA 12/05 (korvaa ohjeen 10/92) VAURIO Tämän ohjeen mukaan korjattavia vaurioita ja niiden syitä ovat betonointivirheiden vuoksi syntyneet onkalot (rotankolot) sekä erottuneet ja huonosti tiivistetyt kohdat liian ohuiksi jääneet betonipeitteet suolapakkasrapautuman aiheuttamat vauriot jäätymisen aiheuttama rapautuminen vedenpinnan vaihtelualueella ajoneuvon törmäyksestä aiheutuneet lohkeamat. Kuva 1. Laajoja rapautumia on yleensä alusrakenteissa. Yleisin vaurio on betonin rapautuminen, mikä johtuu veden jäätymisestä betonin huokosissa. Pakkasvauriot voivat ilmetä pinnan rapautumisena tai betonin sisäisenä säröilynä ja halkeiluna. Kun rapautuminen edistyy niin pitkälle, ettei betonipeite suojaa raudoitusta, vaurio pahenee nopeasti teräskorroosion vaikutuksesta. 2 KORJAUSTARVE Rakennusvaiheessa sattuneet työvirheet korjataan välittömästi. Myöhemmin syntyneet vauriot korjataan yleensä sillan peruskorjauksen yhteydessä. Elementin jänneraudoitukseen ulottuva törmäysvaurio korjataan mahdollisimman pian. Massiivisen rakenteen vaurio voi edetä pitkälle ilman, että siitä aiheutuu vaarallisia seurausvaikutuksia. Korjaus tehdään yleensä sillan peruskorjauksen yhteydessä. Paikkaustarvetta voidaan arvioida Sillantarkastuskäsikirjan /1/ taulukoiden 2, 4 ja 6 avulla. Kuva 2. Törmäysvaurio on korjattava ensi tilassa. TIEH TIEHALLINTO 2005

2 SILKO PAIKKAUS MUOTTIEN AVULLA 2 3 OHJEEN SOVELTAMISALA Tätä ohjetta käytetään paikattaessa sillan betonisten alusrakenteiden pystypinnoissa ja päällysrakenteen ala- ja sivupinnoissa esiintyviä vaurioita, jotka on korjattava seurausvaurioiden välttämiseksi ottaen huomioon seuraavaa: Tämän ohjeen mukaan korjataan laajoja betonirakenteiden vaurioita, joihin paikkaus ilman muotteja ei sovellu. Rakennesuunnittelijan tekemän kantavuuslaskelman tarpeellisuus määritetään korjattavan alueen laajuuden ja rakenneosan perusteella. Betonipeitettä voidaan purkaa pelkästään urakoitsijan tekemän korjaussuunnitelman mukaan Tiehallinnon ohjeessa Betonipinnan poistamisohjeita siltojen korjauksissa /2/ esitetyssä määrin. Tässä ohjeessa ei käsitellä vedenalaisia paikkauksia eikä jännitettyjä rakenteita, jos jänneraudoitus on vaurioitunut. Reunapalkkien uusiminen ja pienet paikkaukset tehdään eri ohjeiden mukaan. Vaihtoehtoisia korjausmenetelmiä ovat ruiskubetonointi ejektointi injektointibetonointi. Ne tehdään eri ohjeiden mukaan. Liitteissä 1, 2 ja 3 esitetään kolme sillankorjaustöiden yhteydessä kehitettyä puista muottisysteemiä: 1) muottisiteillä kiinnitetty lautamuotti, 2) ohjureihin tuettu vanerimuotti ja 3) ohjureiden varassa liikuteltava lautamuotti.

3 SILKO PAIKKAUS MUOTTIEN AVULLA 3 4 LAATUVAATIMUKSET Betonirakenteen paikkaus muottien avulla tehdään suunnittelijan laatiman korjaussuunnitelman ja urakoitsijan laatiman työ- ja laatusuunnitelman mukaan, jotka tilaaja tarkastaa. Olosuhteiden on oltava valittujen korjausaineiden vaatimusten mukaiset. Rakenteen lämpötilan on oltava kovettumisen ajan vähintään +5 C. Jos ulkoilman olosuhteet eivät ole vaatimusten mukaisia, käytetään sääsuojaa. Korkeita lämpötiloja on syytä välttää, koska kutistumishalkeilun riski kasvaa. Suositeltava lämpötila paikkaustyön aikana on C. Sopiva korjausaineiden varastointilämpötila on noin +20 C. Piikkausraja on määritettävä huolellisesti. Käytäntö on osoittanut, että vauriot uusiutuvat nopeasti, jos liian kloridipitoista tai karbonatisoitunutta betonia jää raudoituksen ympärille. Korjaustyön tekijän ammattitaito on osoitettava tilaajan hyväksymällä työnäytteellä tai ammattipassilla. Paikkauksen kiinnittyminen alustaansa tarkastetaan koputtelemalla. Tartuntavetokoe on tehtävä, kun pinta-ala on suurempi kuin 0,5 m 2 ja syvyys enintään 50 mm. Tartuntalujuuden on oltava vähintään 1,5 N/mm 2. Jos tartuntavaatimus ei täyty, urakoitsijan on tehtävä poikkeamaraportti ja korjaava toimenpide-ehdotus, jonka tilaaja tarkastaa. Korjaava toimenpide voi olla esimerkiksi injektointi tai paikkauksen uusiminen kokonaan. Paikkaus ei saa erottua häiritsevästi ympäröivästä betonipinnasta. Paikkaustyöstä on pidettävä pöytäkirjaa. Pöytäkirjan malli on SILKO-yleisohjeen /5/ liitteenä. Korjausbetonin tai juotoslaastin on oltava Tiehallinnon käyttöönsä hyväksymä. Korjausbetonin tai juotoslaastin valinta perustuu eurooppalaiseen standardiin SFS-EN ja SILKO-yleisohjeeseen /3/. Valinta tehdään alustavasti korjaussuunnitelmaa laadittaessa ja lopullisesti työ- ja laatusuunnitelmaa tarkastettaessa. Itsetiivistyvän betonin yleiset laatuvaatimukset materiaalin ja työn osalta on esitetty SYL 3:n /4/ kohdissa ja Muoteissa käytettävän puutavaran lujuusluokan on oltava vähintään T 24. Kunkin rakenneosan betonipeitevaatimus määritetään SILKO-yleisohjeen /3/ rasitusluokkataulukoiden avulla. Sillan rakenneosan raudoitteen betonipeitteen nimellisarvon vähimmäismäärä riippuu sillan rasitusluokkaryhmästä, raudoitustyypistä (tavallinen tai jännitetty) ja valumenetelmästä (kuiva tai vedenalainen).

4 SILKO PAIKKAUS MUOTTIEN AVULLA 4 5 TYÖVAIHEVAATIMUKSET 5.1 Valmistelevat työt Vanhan, näkyviin jäävän betonipinnan karbonatisoituminen ja raudoituksen betonipeitteen paksuus on aina selvitettävä Sillantarkastusohjeen /6/ kohtien ja mukaan. Jos vaurion syy on suolakorroosio, betonin kloridipitoisuus on tutkittava. Kloridipitoisuus saa olla normaalisti raudoitetussa rakenteessa betonin painosta 0,07 % happoliukoisena mitattuna. Jos kloridipitoisuus on suurempi, betoni on piikattava pois siten, että raudoituksen ympärille ei jää betonia, jonka kloridipitoisuus on suurempi kuin 0,02 %. Jos raudoitustangoissa on ruostetta, raudoituksen korroosiotila on selvitettävä potentiaalimittauksella. Raudoituksen korroosio on yleensä käynnistynyt jo paljastuneen alueen ulkopuolella. Piikkausraja määritetään potentiaaliarvojen avulla niin, että raudoitus on piikattava esiin, jos potentiaali on negatiivisempi kuin -200 mv (Cu/Cu- SO 4 -elektrodi). Piikkausrajan määrittämisperusteita on selostettu Sillantarkastusohjeen /6/ kohdassa Urakoitsija laatii ennen paikkaustyön aloittamista yhdistetyn työ- ja laatusuunnitelman, jossa esitetään seuraavat asiat alla olevan jaottelun mukaan: 1. Yleiset tiedot hankkeen työ- ja laadunvalvontaorganisaatio: henkilöt, vastuu, toimivalta ja tehtävät työmäärien tarkistus laaduntarkastuksissa käytettävä kalusto työturvallisuus- ja ympäristönsuojelutoimet työhön vaikuttavat paikalliset olot kuten rautatien sähköistys ja työskentely rautatien läheisyydessä (neuvoteltava rautatieviranomaisten kanssa), työnaikainen liikenne, vesistön käyttö jne. lupien hankinta. 2. Työsuunnitelma purettavien osien rajat ja purkamismenetelmä teline- ja muottirakenteet uusien rakenneosien ankkurointi korjausaineet tuotenimin ja ominaistiedoin betonointimenetelmä jälkihoitomenetelmä kuinka työ tehdään: työntekijät, työjärjestys, työkapasiteetit ja aikataulu työalueen suojaaminen henkilönostimen ja telineiden käyttö. 3. Työnaikaiset tarkastukset ja mittaukset olosuhdemittaukset ainemenekkien seuranta paikkausten tartunnan ja ulkonäön tarkastus laadunohjaus yllä mainittujen toimien perusteella. 4. Vaatimustenmukaisuuden osoittaminen paikkauspöytäkirjat tartuntamittaukset poikkeamaraportit korjaustoimenpiteet uusintatarkastus. Ennen paikkaustyötä on tehtävä seuraavat toimet: Liikenteen järjestelyjä varten laaditaan eri ohjeen /7/ mukaan liikenteenohjaussuunnitelma, joka esitetään tilaajan edustajalle ennen työn aloittamista. Työntekijöiden perehdyttämiseksi annetaan työn edellyttämä määrä työnopastusta. Paikkausaineeksi sopivat SILKO-ohjeessa /8/ esitettyjen lisäksi SYL 3:n /4/ mukaiset valmisbetonit ja itsetiivistyvä betoni. Yleensä kannattaa käyttää materiaaleja, joista on saatu hyviä kokemuksia. Ensisijaisesti käytetään sementtipohjaisia paikkaus- ja juotoslaasteja (kuva 3). Juotosaineisiin voidaan lisätä kuituja ja karkeampaa kiviainesta tuotekohtaisten ohjeiden mukaan. Työssä tarvittavia taustatietoja on saatavissa mm. seuraavista SILKO-yleisohjeista: SILKO 1.202; työsuojelu polymeeripitoisia aineita käsiteltäessä SILKO 1.203; purkamismenetelmät ja niiden vaatimat työsuojelutoimenpiteet. Kuva 3. Kuivatyönä tehty maatuen manttelointi.

5 SILKO PAIKKAUS MUOTTIEN AVULLA Piikkaus ja raudoituksen kunnostus Telineet ja työtasot tehdään rakennustöiden turvallisuudesta annettujen määräysten /9/ ja ohjeiden /10/ mukaan. Ajoradan puolelle tehdään suojakaide ainakin silloin, kun ajokaistan reuna on alle metrin etäisyydellä työskentelyalueesta. Jos rakenteiden purkamisessa käytetään vesipiikkausta, kivien ja muun purkujätteen sinkoilu estetään suojaseinällä. Telineiden sijasta paikkaustyö voidaan tehdä siltakurjesta tai muusta henkilönostimesta käsin. Raudoitustankojen paikat määritetään sähkömagneettisella betonipeitemittarilla, koska raudoituksen tarpeetonta vaurioittamista on vältettävä purkamistyössä. Paikattava alue rajataan yleensä suoraviivaisesti kulmahiomakoneella tai timanttisahalla (kuva 4). Jos raudoitustanko on ruostunut tai vahingoittunut piikattaessa niin, että sen poikkileikkausala on pienentynyt 30 % tai enemmän, tanko korvataan uudella erillisen ohjeen /11/ mukaan. Jos vesipiikkausta ei käytetä, raudoitustangot puhdistetaan ruosteesta piikatun pinnan suihkupuhdistuksen yhteydessä puhdistusasteeseen Sa 2 tai poikkeustapauksissa porakoneeseen kiinnitettävällä teräsharjalla puhdistusasteeseen St 2. Jos rakenteessa ei ole raudoitusta ja paikattava alue on yli neliömetrin laajuinen tai jos rakenteen ympärille valetaan betonikerros, paikattava kohta vahvennetaan raudoitusverkolla Verkko kiinnitetään paikalleen lyönti- tai kiila-ankkureilla (2 4 kpl/m 2 ). Piikkaus tehdään vesipiikkauslaitteella tai piikkausvasaralla. Mieluimmin käytetään vesipiikkausta, jolloin saadaan mahdollisimman hyvä tartuntapinta. Piikkausvasaraa käytettäessä piikkaus tehdään paikalleen jäävää betonipintaa lähestyttäessä kevyellä kalustolla, jotta tartuntapinnan mikrohalkeilu jää mahdollisimman vähiin. Piikatun pinnan pitää olla rosoinen ja karkea. Vesipiikattu pinta on huuhdeltava puhtaalla vedellä. Muulla tavoin piikattu pinta on suihkupuhdistettava. Tartuntapintaan ei saa jäädä mitään irtainta ainesta tai epäpuhtauksia. Pystypinnan paikka muotoillaan siten, että ala- ja sivureunat tulevat mahdollisimman kohtisuoriksi rakenteen pintaa vastaan ja yläreuna laskee syvyyssuunnassa (kuva 5). Muissa pinnoissa reunat tehdään kohtisuoriksi pintaa vastaan. Piikkaus ulotetaan raudoitustangon halkaisijan verran tai vähintään 20 mm raudoituksen taakse (kuva 5). Paikan paksuus määräytyy betonipeitevaatimuksen mukaan. Jos raudoitustankoa paljastetaan pidemmälti, on oltava laskelmiin perustuva suunnitelma. Kuva 4. Rajattu ja piikattu maatuen alaosa. Jos vain betonipeitettä on vahvennettava valamalla sen ympärille betonikerros (mantteli), vanha pinta karhennetaan vesipiikkauslaitteella tai piikkausvasaran ristipäätaltalla tartunnan parantamiseksi. Kuva 5. Paikan muoto pystypinnassa.

6 SILKO PAIKKAUS MUOTTIEN AVULLA Betonointi Seuraavat ohjeet koskevat lähinnä valuja, jotka tehdään muottisiteillä tai pystypintaan ohjureiden avulla kiinnitettyihin muotteihin (kuva 6). Muottien mitoitus ja tiiviys on varmistettava ennen valua. Itsetiivistyvää betonia käytettäessä muotit on mitoitettava betonimassan aiheuttamalle hydrostaattiselle paineelle /4/. Sillankorjaustöissä on käytetty myös teräsmuotteja (kuva 7). Kuivatuotteen valmistajan antamia ohjeita on noudatettava tarkasti. Erityisesti on valvottava, että vettä lisätään vain ohjeen mukaan ja sekoitusaika on riittävä. Notkeusvaatimus on 1 2 svb. Kuva 6. Juotoslaastin valua täyttökaukalon avulla. Koska betonia tarvitaan vähän, betonin sekoittaminen työmaalla kuivatuotteista on suositeltavaa (kuva 8). Muotit ja piikatut betonipinnat kastellaan hyvin vuorokausi ennen betonointia ja suojataan sateelta ja auringonpaisteelta. Betonoinnin alkaessa betonipintojen pitää olla kosteita, mutta ne eivät saa olla märkiä (kiiltäviä). Tiivistystä on jatkettava niin kauan, että pinta on tasoittunut ja ilmakuplia ei enään nouse pintaan. Lopuksi tehdään kevyt muottitärytys. Jälkitiivistys tehdään massan tärytysajan kuluessa. Ellei tarkempaa määritystä tehdä, jälkitärytys on mahdollista, jos sauva painuu omalla painollaan massaan. Notkistavan lisäaineen vaikutus tärytykseen on otettava huomioon. Kuva 7. Törmäysvaurion korjauksessa käytetty teräsmuotti on jätetty paikalleen. Betonimassa tiivistetään mm:n tärysauvalla. Tärysauva pidetään mahdollisimman pystysuorassa. Tärytysaika on noin 400 s/m 3. Jälkihoito tehdään mieluimmin vesikasteluna. Jos muotit on purettava mahdollisimman pian, kaikille pinnoille ruiskutetaan jälkihoitoaine. Jälkihoitoaineen vaikutus vastaa 3,5 vuorokauden vesikastelua. Jälkihoitoaine valitaan niin, ettei se estä mahdollista pinnan suojakäsittelyä tai pinnoitusta. Jos muotit voidaan pitää paikoillaan, jatketaan vesikastelua 1 2 viikon ajan. Vaikutus on tehokkain, jos pinnalle levitetään kuitukangas tms., joka pidetään märkänä ja suojataan muovikalvolla. Sähköistetyn radan ylikulkusillalla ei voida käyttää vesikastelua, jos ajojohdoissa on virta. Kuva 8. Betoni sekoitetaan pakkosekoittajassa. Polymeerisementtibetoni (lateksibetoni) poikkeaa muista betoneista, joten sen jälkihoidossa on noudatettava polymeerin valmistajan ohjeita.

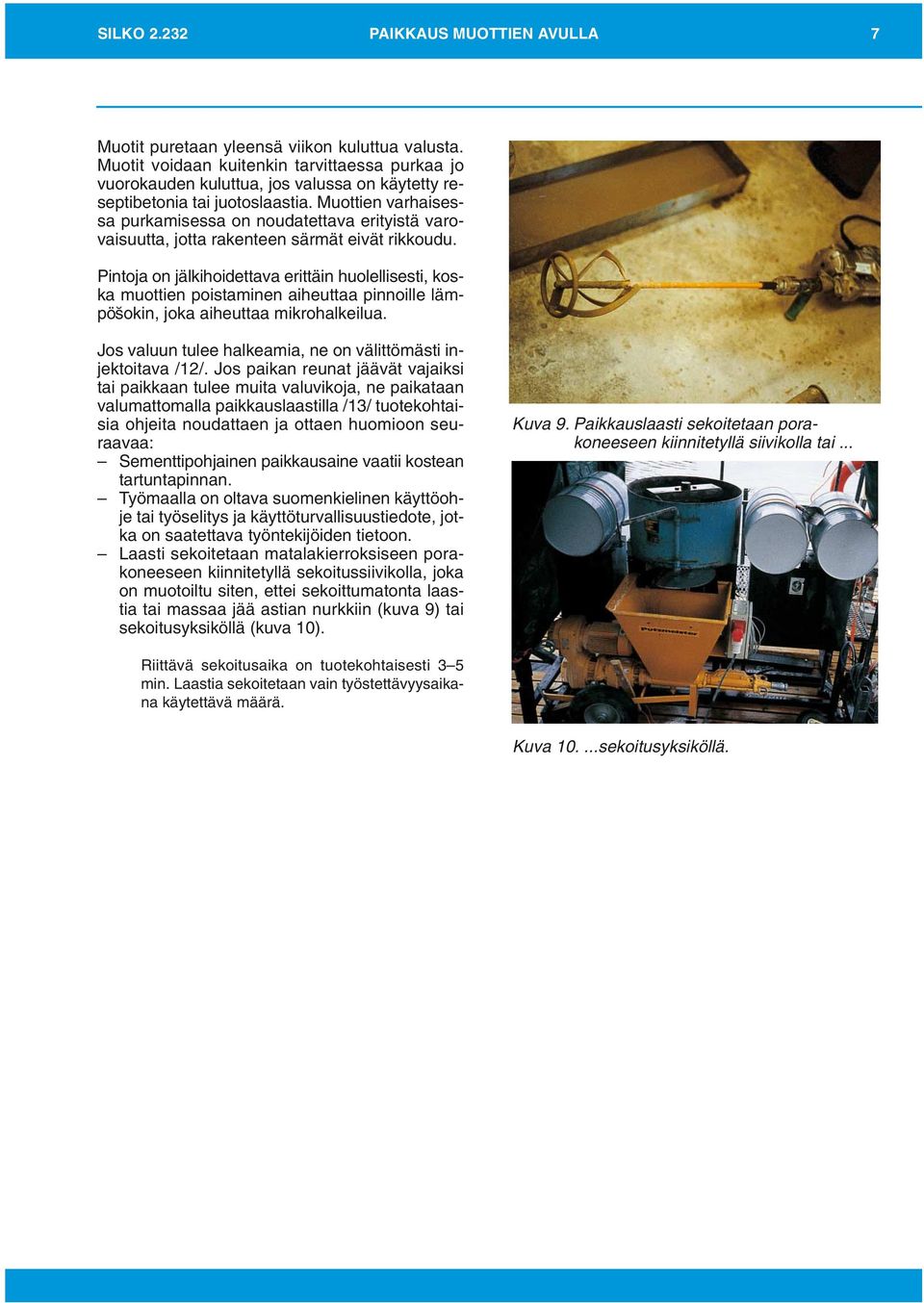

7 SILKO PAIKKAUS MUOTTIEN AVULLA 7 Muotit puretaan yleensä viikon kuluttua valusta. Muotit voidaan kuitenkin tarvittaessa purkaa jo vuorokauden kuluttua, jos valussa on käytetty reseptibetonia tai juotoslaastia. Muottien varhaisessa purkamisessa on noudatettava erityistä varovaisuutta, jotta rakenteen särmät eivät rikkoudu. Pintoja on jälkihoidettava erittäin huolellisesti, koska muottien poistaminen aiheuttaa pinnoille lämpö sokin, joka aiheuttaa mikrohalkeilua. Jos valuun tulee halkeamia, ne on välittömästi injektoitava /12/. Jos paikan reunat jäävät vajaiksi tai paikkaan tulee muita valuvikoja, ne paikataan valumattomalla paikkauslaastilla /13/ tuotekohtaisia ohjeita noudattaen ja ottaen huomioon seuraavaa: Sementtipohjainen paikkausaine vaatii kostean tartuntapinnan. Työmaalla on oltava suomenkielinen käyttöohje tai työselitys ja käyttöturvallisuustiedote, jotka on saatettava työntekijöiden tietoon. Laasti sekoitetaan matalakierroksiseen porakoneeseen kiinnitetyllä sekoitussiivikolla, joka on muotoiltu siten, ettei sekoittumatonta laastia tai massaa jää astian nurkkiin (kuva 9) tai sekoitusyksiköllä (kuva 10). Kuva 9. Paikkauslaasti sekoitetaan porakoneeseen kiinnitetyllä siivikolla tai... Riittävä sekoitusaika on tuotekohtaisesti 3 5 min. Laastia sekoitetaan vain työstettävyysaikana käytettävä määrä. Kuva sekoitusyksiköllä.

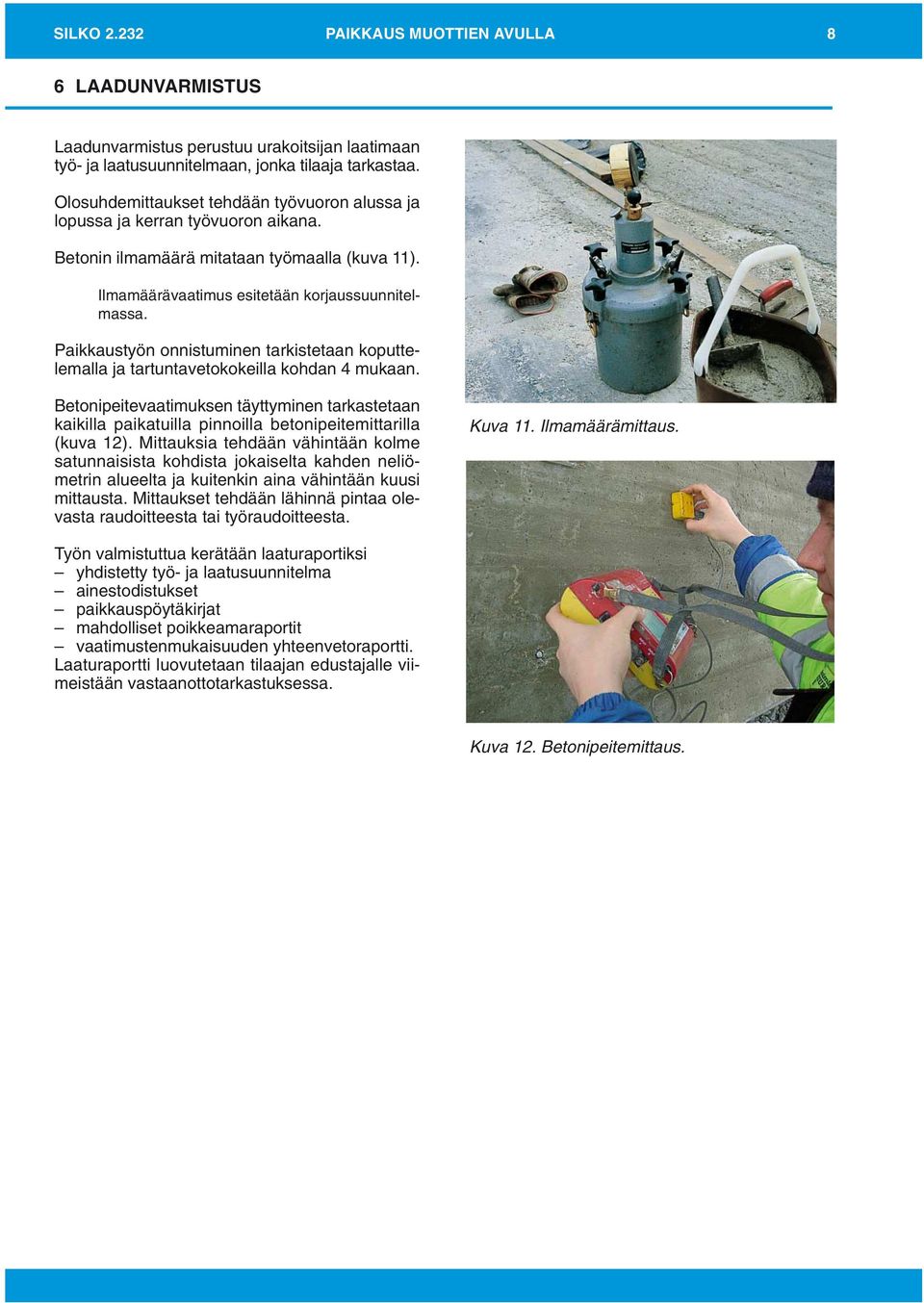

8 SILKO PAIKKAUS MUOTTIEN AVULLA 8 6 LAADUNVARMISTUS Laadunvarmistus perustuu urakoitsijan laatimaan työ- ja laatusuunnitelmaan, jonka tilaaja tarkastaa. Olosuhdemittaukset tehdään työvuoron alussa ja lopussa ja kerran työvuoron aikana. Betonin ilmamäärä mitataan työmaalla (kuva 11). Ilmamäärävaatimus esitetään korjaussuunnitelmassa. Paikkaustyön onnistuminen tarkistetaan koputtelemalla ja tartuntavetokokeilla kohdan 4 mukaan. Betonipeitevaatimuksen täyttyminen tarkastetaan kaikilla paikatuilla pinnoilla betonipeitemittarilla (kuva 12). Mittauksia tehdään vähintään kolme satunnaisista kohdista jokaiselta kahden neliömetrin alueelta ja kuitenkin aina vähintään kuusi mittausta. Mittaukset tehdään lähinnä pintaa olevasta raudoitteesta tai työraudoitteesta. Kuva 11. Ilmamäärämittaus. Työn valmistuttua kerätään laaturaportiksi yhdistetty työ- ja laatusuunnitelma ainestodistukset paikkauspöytäkirjat mahdolliset poikkeamaraportit vaatimustenmukaisuuden yhteenvetoraportti. Laaturaportti luovutetaan tilaajan edustajalle viimeistään vastaanottotarkastuksessa. Kuva 12. Betonipeitemittaus.

9 SILKO PAIKKAUS MUOTTIEN AVULLA 9 7 TÄYDENTÄVÄT OHJEET /1/ Sillantarkastuskäsikirja. Helsinki: Tiehallinto s. ISBN TIEH /2/ Betonipinnan poistamisohjeita siltojen korjauksissa. Tiehallinto, Asiantuntijapalvelut. /3/ Betonirakenteet. Betoni sillankorjausmateriaalina. Helsinki: Tiehallinto SILKO TIEH /4/ Sillanrakentamisen yleiset laatuvaatimukset. Betonirakenteet SYL 3. Helsinki: Tiehallinto s. ISBN TIEH /5/ Betonirakenteet. Betonin paikkaus. Helsinki: Tielaitos SILKO TIEH /6/ Sillantarkastusohje. Helsinki: Tiehallinto s. ISBN TIEH /7/ Liikenne tietyömaalla. Kunnossapitotyöt 5C-4.3. Liikennejärjestelyt ja työturvallisuus kunnossapitotyössä. Helsinki: Tiehallinto TIEH v-05. /8/ Betonirakenteet. Paikkausaineet. Helsinki: Tielaitos SILKO TIEH /9/ Valtioneuvoston päätös (629/94) rakennustöiden turvallisuudesta. STM:n päätös 156/98 työtelineiden ja putoamista estävien suojarakenteiden käytöstä rakennustyössä. /10/ Työtelineet ja suojarakenteet RIL Helsinki: Suomen Rakennusinsinöörien Liitto ry. Tukitelineet RIL Helsinki: Suomen Rakennusinsinöörien Liitto ry. ISBN /11/ Betonirakenteet. Raudoituksen uusiminen. Helsinki: Tie- ja vesirakennushallitus, s. SILKO (moniste). /12/ Betonirakenteet. Halkeaman injektointi voimia siirtäväksi. Helsinki: Tiehallinto, s. SILKO TIEH /13/ Betonirakenteet. Paikkaus ilman muotteja. Helsinki: Tiehallinto, SILKO TIEH

10 SILKO PAIKKAUS MUOTTIEN AVULLA 10 OPASTAVAT TIEDOT LIITE 1 MUOTTISITEILLÄ KIINNITETTY LAUTAMUOTTI Muotit tehdään joko useaan kertaan käytettävistä muottielementeistä tai ne valmistetaan siltapaikalla puutavarasta. Muotin pintamateriaali valitaan niin, että korjatun kohdan pinta sopeutuu vanhan rakenteen ulkonäköön. Yleensä muottilautana käytetään 20 mm:n sahattua, laatuluokan C tai D, raakaponttilautaa tai karkeahöylättyä mitallistettua lautaa, jonka pitää olla ulkokuivaa (kosteusaste keskimäärin 20 %). Sahattu pinta tulee betonia vasten. Muotit pidetään jatkuvasti kosteina. Lautamuotin sijasta voidaan käyttää muottivaneria, jos siitä ei ole pinnan ulkonäölle haittaa. Teräsmuottia käytetään esimerkiksi törmäysvaurioita korjattaessa, jolloin muotti jää yleensä paikalleen suojaamaan rakennetta. Muotit on kiinnitettävä tukevasti. Suurissa paikkauksissa on kiinnitettävä huomiota muottipaineeseen, mikä kasvaa notkistavia lisäaineita käytettäessä. Valupaine kasvaa myös, jos paikkaus tehdään painevaluna umpinaiseen muottiin. Muottien pitää olla niin tiiviitä, ettei sementtiliima purkaudu muottien saumoista tai reunoista. Tärkeintä on estää muottilautojen kuivuminen (ravistuminen). Reunat voidaan tiivistää kumi- tai muovitiivisteillä. Kuvassa 13 on perinteinen painekannella varustettu muottisysteemi. Painekannella varmistetaan, ettei paikan yläpintaan jää tyhjää tilaa. Painekansi ei tässä ohjeessa suositeltuja betoneita ja laasteja käytettäessä ole yleensä tarpeen. Jos painekantta ei käytetä, paikan yläosaa on jälkitärytettävä ennen betonin sitoutumista. Kuva 13. Kaksipuolinen muotti.

11 SILKO PAIKKAUS MUOTTIEN AVULLA 11 LIITE 1 Muottisiteinä käytetään alumiinitankoja. Piiloon jäävissä pinnoissa voidaan käyttää myös terästankoja. Sidetangot eivät saa koskettaa raudoitukseen. Valu tehdään mieluimmin piiloon jäävältä puolelta. Seinän tai pilarin korjaamisessa käytetään kaksitai useampipuolista muottia (kuva 14). Jos muotin korkeus on yli 800 mm, valupuolen muotti jaetaan osiin, jotta valu voidaan tehdä mm:n kerroksissa. Valun aikana asennettavien muottien sovitus on tarkistettava ennen valun aloittamista. Muiden pintojen muotit asennetaan yhtenäisinä paikoilleen ennen valua. Jos paikattavan alueen leveys on yli 2,5 m, muottien väliin asennetaan kiripuita (pönkiä), jotka on poistettava valun aikana. Rakenteen pintaa korjattaessa käytetään yksipuolista muottia, joka ankkuroidaan rakenteeseen (kuva 14). Jos kolon korkeus on 800 mm tai suurempi, muotti jaetaan edellä mainittuun tapaan osiin. Alumiiniset muottisiteet ankkuroidaan piikatun kolon takaseinään lyönti- tai kiila-ankkureilla. Jos paikattavan alueen leveys on yli 2,5 m, muotin yläosa tuetaan betonirakenteeseen. Paikan yläosa valetaan siten, että betonin yläpinta tulee mm paikan reunan yläpuolelle. Valukanavaan jäänyt betoni piikataan pois mahdollisimman pian, yleensä seuraavana päivänä. Piikkaus tehdään alhaalta ylöspäin. Pinta hiotaan tarvittaessa kulmahiomakoneella tai piikataan tasaiseksi ristipäätaltalla. Kuva 14. Yksipuolinen muotti.

12 SILKO PAIKKAUS MUOTTIEN AVULLA 12 OPASTAVAT TIEDOT LIITE 2 OHJUREIHIN TUETTU VANERIMUOTTI Muotit tehdään muottivanerista, jos siitä ei ole paikan ulkonäölle haittaa. Muotit on kiinnitettävä tukevasti. Suurissa paikkauksissa on kiinnitettävä huomiota muottipaineeseen, mikä kasvaa notkistavia lisäaineita käytettäessä. Muottien pitää olla niin tiiviitä, ettei sementtiliima purkaudu muottien saumoista tai reunoista. Reunat voidaan tiivistää kumi- tai muovitiivisteillä. Ohjureihin tuettua vanerimuottia käytetään esimerkiksi, jos raudoituksen betonipeite on tehtävä laajalla alueella paksummaksi päällysrakenteen alapinnassa. Paikattavan alan leveys voi olla korkeintaan kaksi metriä. Yleensä 200 mm:n levyiset muottielementit valmistetaan 16 mm:n muottivanerista, ja ne jäykistetään puusoirolla (kuva 15). Muottielementtejä valmistetaan yhtenä päivänä tarvittava määrä. Muottityö etenee seuraavasti (kuva 15, työvaiheiden numerot on merkitty piirustukseen): 1. Paikattavan kohdan ulkopuolelle kiinnitetään kiila-ankkureilla tai muovitulppanauloilla puuohjurit tarvittavan betonikerroksen mukaan. 2. Valumaton paikkauslaasti levitetään muottielementin päälle. Elementin reunoissa voidaan käyttää apuna paikan paksuuden mukaista kehikkoa (sapluuna). 3. Muottielementti nostetaan paikalleen ja kiinnitetään joka kulmasta puuruuveilla ohjureihin. 4. Paikkauslaasti sullotaan esimerkiksi saumausraudalla ja laastia lisätään siten, että muotti tulee joka kohdasta täyteen. Muottia voidaan tarvittaessa kiristää jäykisteen keskeltä säätöruuvilla tai pönkällä ja kiiloilla. 5. Muotit puretaan seuraavana päivänä. Muotit puhdistetaan ja käytetään uudestaan. Kuva 15. Ohjureihin tuettu vanerimuotti.

13 SILKO PAIKKAUS MUOTTIEN AVULLA 13 OPASTAVAT TIEDOT LIITE 3 OHJUREIDEN VARASSA LIIKUTELTAVA VANERI- TAI LAUTAMUOTTI Ohjureiden varassa liikuteltavaa muottia käytetään esimerkiksi palkkien alapintoja tai pilareita korjattaessa, jos valumattoman paikkauslaastin tartunta on varmistettava. Paikkauslaasti valitaan halutun käyttöajan perusteella. Muottia voidaan käyttää myös muottisiteillä kiinnitettävän lautamuotin sijasta, jolloin lautoja lisätään valun edistyessä. Muottipintana käytetään 200 mm:n levyistä18 mm:n muottivaneria tai 20 mm:n mitallistettua lautaa (katso liite 1). Jos paikattava kohta on metriä leveämpi, on käytettävä paksumpaa lautaa tai muottivaneria. Laudan sahattu pinta tulee betonia vasten. Laudasta tehdyt muotit pidetään jatkuvasti kosteina. Muottivaneria käytettäessä on otettava huomioon, että näkyviin jäävä pinta täyttää ulkonäölle asetetut vaatimukset. Muotit on kiinnitettävä tukevasti. Muottien pitää olla niin tiiviitä, ettei sementtiliima purkaudu muottien saumoista tai reunoista. Tärkeintä on estää muottilautojen kuivuminen (ravistuminen). Reunat voidaan tiivistää kumi- tai muovitiivisteillä. Työn alussa on syytä tehdä mallityö, jotta muotin siirtonopeus ja pinnan laatutavoite voidaan määrittää. Muottityö etenee seuraavasti (kuva 16, työvaiheiden numerot on merkitty piirustukseen): 1. Paikattavan kohdan ulkopuolelle kiinnitetään kiila- tai lyöntiankkureilla teräs- tai alumiiniprofiilit, jotka yhdistetään tarvittaessa toisiinsa pyöröteräksillä. 2. Muottivanerit käsitellään muottiöljyllä ja kiilataan oikeaan asemaan puukiiloilla. Kulmat viistetään. 3. Paikkauslaasti sullotaan esimerkiksi saumausraudalla paikattavaan tilaan. Laasti sekoitetaan ja työ tehdään tarkoin laastin valmistajan ohjeita noudattaen. 4. Muotti irrotetaan laastin sitouduttua. Pintaa voidaan varovasti hiertää heti työstettävyysajan päätyttyä esimerkiksi kostealla sienellä. 5. Muotti puhdistetaan ja kiilataan seuraavaan kohtaan, mm edellisen päälle. Kuva 16. Ohjureiden varassa liikuteltava lautamuotti.

14 SILKO PAIKKAUS MUOTTIEN AVULLA 14 OPASTAVAT TIEDOT LIITE 4 TYÖVAIHEET

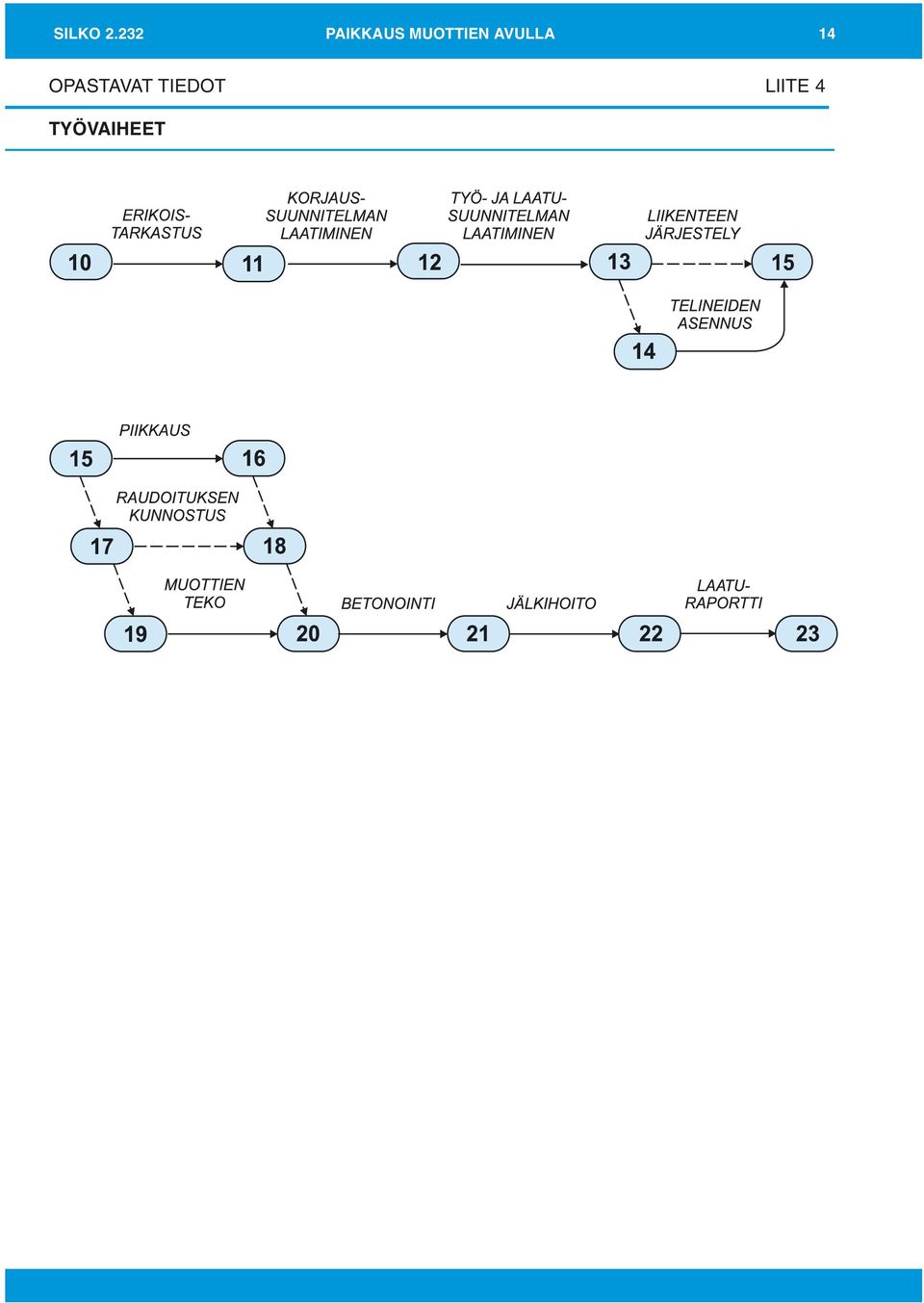

15 SILKO PAIKKAUS MUOTTIEN AVULLA 15 RESURSSIT LIITE 4 TYÖVOIMA: työnjohtaja (TJ), 2 rakennusammattimiestä (RAM) ja 2 rakennusmiestä (RM). TYÖVÄLINEET: hydraulinen voimayksikkö, sähköaggregaatti 5 9 kw tai kompressori 1,5 4 m 3 /min. vesipiikkauslaite ( bar) tai hydraulinen piikkausvasara työkoneeseen kiinnitettynä kulmahiomakone tai timanttisaha ja katkaisulaikkka tai kuivaleikkausterä piikkausvasara ja taltat pöytäsirkkeli ja sähköporakone tarvittaessa betoninsekoitin, työntökärryt, teräksenleikkuri ja -taivuttaja ja sauvatäryttimiä. TYÖMAA- piikattaessa silmien- ja kuulonsuojaimet JÄRJESTELYT JA laastia sekoitettaessa silmiensuojaimet TYÖTURVALLISUUS: tarvittaessa putkitelineet. TARVEAINEET: vakiobetoni, joita ovat reseptibetoni, polymeerisementtibetoni tai vastaavat kuivatuotteet (SILKO 3.211) tai itsetiivistyvä betoni tai notkea juotoslaasti (SILKO 3.231) raakapontti- tai mitallistettu lauta (SFS 2511) tai muottivaneri tai teräslevy tarvittaessa raudoitustangot A 500 HW (SFS 1215) tai raudoitusverkko (SFS 1257) ja mahdollisesti lyönti- tai kiila-ankkurit mahdollisesti valumaton paikkauslaasti (SILKO 3.231) mahdollisesti teräs- tai alumiinirakenteiset ohjauskiskot kiinnikkeineen mahdollisesti muottikangas mahdollisesti paisuttava lisäaine mahdollisesti teräs- tai muovikuidut. LIKIMÄÄRÄISET vesipiikkaus m 2 /työvuoro TYÖSAAVUTUKSET: piikkaus robotilla laudoitus 5 10 betonointi 1 5
