1 PoroFencer kä ytto ohje PORUTAKU-Poron lisäruokinnan, talvitarhauksen ja elävänä kuljettamisen hyvät käytännöt - hanke PoroFencer on poroaitojen suunnitteluun tehty ohjelma, jolla voidaan piirtää erilaisille karttapohjille aitarakenteita. Ohjelma laskee aitojen pituudet ja materiaalikustannukset, sekä antaa mahdollisuuden vertailla kustannuksia erilaisilla aitaratkaisuilla. Ohjelma tuottaa lisäksi karttatulosteen GPS koordinaatteineen

2 2 Sisällys 1. POROFENCER AITAOHJELMA VASTUUVAPAUTUS OHJELMAN PERUSVALIKKO KARTTOJEN TALLENTAMINEN INTERNETISTÄ KARTTOJEN LATAAMINEN POROFENCER OHJELMAAN Karttojen koordinaattitietojen lataaminen AITAOHJELMAN TYÖKALUJEN KÄYTTÖ Hiiren käyttäminen kartassa Infotaulun ominaisuudet Aitauksien luominen... 13

3 3 1. POROFENCER AITAOHJELMA PoroFencer ohjelmalla voidaan piirtää ja suunnitella erilaisia aitauksia kartta- sekä ilmakuvapohjille. Ohjelma on suunnattu poronhoitajille porotarhojen suunnittelutyökaluksi. Ohjelmaa voi hyödyntää myös paliskunnan aitarakennelmien suunnittelussa. Käyttäjää pyydetään huomioimaan että julkaistu ohjelma on ensimmäinen versio sovelluksesta ja se sisältää jatkokehitystarpeita. Ohjelma esittää käyttäjän syöttämien tietojen pohjalta aitojen pituudet, pinta-alat ja materiaalien kustannukset. Käyttäjä syöttää materiaalien hinnat sekä käytettävät materiaalit (sis. verkot, laudat ja tolpat). Muut mahdolliset kustannukset kuten ruokintapaikat, lastauspaikat, rakennelmat yms. käyttäjä määrittää itse. Ohjelmassa voidaan käyttää Maanmittauslaitoksen internetissä vapaassa jakelussa olevia PNG-tiedosto karttoja, sekä Maanmittauslaitoksen ylläpitämän Kansalaisen karttapaikka-sivuston karttoja ja kuvia. Kansalaisen karttapaikka-palvelu on tarkoitettu vain yksityiseen käyttöön. PoroFencer on laadittu osana PORUTAKU-Poron lisäruokinnan, talvitarhauksen ja elävänä kuljettamisen hyvät käytännöt hanketta. PORUTAKU- hanke on Manner-Suomen maaseudun kehittämisohjelman mukainen porotalouden kehittämishanke, jossa tutkimuksen, neuvonnan ja elinkeinon edustajien yhteistyöllä luodaan hyviä toimintamalleja porotalouden harjoittamiseen. Hankkeen päätoteuttajana toimii Lapin ammattikorkeakoulu yhteistyössä osatoteuttajana toimivan Oulun ammattikorkeakoulun kanssa. PORUTAKU-hankkeen tarkoituksena on saada porojen talvisen lisäruokinnan aiheuttamat kustannukset kuriin ja lisätä porojen lisäruokinnan suunnitelmallisuutta. Lisäksi hankkeessa mallinnetaan hyvät toimintatavat ja laaditaan ohjeistukset porojen talvitarhauksesta ja elävänä kuljetuksesta. Hankkeen toiminnoissa painotetaan porojen hyvinvointia ja vahvistetaan porotalouden imagoa.

4 4 2. VASTUUVAPAUTUS PORUTAKU Poron lisäruokinnan, talvitarhauksen ja elävänä kuljettamisen hyvät käytännöt hankkeen tuloksena on kehitetty PoroFencer ohjelma (jäljempänä Ohjelma ). Ohjelman on tuottanut Lapin ammattikorkeakoulu (jäljempänä Ammattikorkeakoulu ). Lapin ammattikorkeakoulu vastaa Ohjelman ylläpidosta. Ohjelma on luotu ja tarkoitettu käytettävän porotarhojen ja aitausten suunnitteluun (jäljempänä Käyttötarkoitus ). Ohjelma tuotetaan ja ylläpidetään huolellisesti sekä ammattitaitoista henkilökuntaa käyttäen. Ammattikorkeakoulu pyrkii Ohjelman tuottamisessa ja ylläpidossa tarjoamaan virheettömiä, puutteettomia sekä ajantasaisia tietoja. Ammattikorkeakoulu ei kuitenkaan anna takuuta tai vakuutusta Ohjelman käytettävyydestä taikka siinä ilmoitettujen tietojen virheettömyydestä, puutteettomuudesta, luotettavuudesta taikka soveltuvuudesta Käyttötarkoitukseen. Ohjelman käyttäminen ja siinä esitettyjen tietojen hyödyntäminen ja niihin luottaminen on täysin Käyttäjän vastuulla. Ammattikorkeakoulu ei vastaa Ohjelman käytöstä aiheutuvista välillisistä tai välittömistä vahingoista taikka saamatta jääneestä liikevoitosta. Ammattikorkeakoulu pyrkii parhaansa mukaan ratkaisemaan Ohjelman toimivuudessa tai tiedoissa ilmenneet puutteet ja virheet sekä pyrkii ylläpitämään Ohjelmaa niin, että Käyttäjälle ei aiheutuisi pitkäaikaisia Ohjelman käyttökatkoksia. Ammattikorkeakoulu ei kuitenkaan vastaa Käyttäjälle minkäänlaisesta käyttökatkoksesta johtuvasta välillisestä tai välittömästä vahingosta taikka saamatta jääneestä liikevoitosta. Ammattikorkeakoululla on oikeus lopettaa Ohjelman ylläpitäminen siten, että se ei ole vastuussa Käyttäjälle ylläpitämisen lopettamisesta aiheutuneista kustannuksista, välittömistä tai välillisistä vahingoista taikka muista kuluista. Ammattikorkeakoulua ei voida pitää vastuullisena mistään välittömistä tai välillisistä tappioista, kustannuksista taikka vahingoista, jotka ovat aiheutuneet tai jotka liittyvät Ohjelman käyttöön, sen sisältämän tai muodostaman tiedon käyttöön taikka Ohjelman ylläpitämisen lopettamiseen. Ohjelman käyttöönoton yhteydessä ohjelman käyttäjä hyväksyy edellä mainitut ehdot.

5 5 3. OHJELMAN PERUSVALIKKO Ohjelman perusvalikosta voidaan tehdä kaikki perustoiminnot, kuten uuden projektin aloittaminen, vanhan projektin avaaminen sekä nykyisen projektin tallentaminen. Kuva 1: Ohjelman perusvalikko

6 6 4. KARTTOJEN TALLENTAMINEN INTERNETISTÄ Ennen ohjelman käyttöä lataa haluamasi kartta tai ilmakuva tietokoneellesi. Karttojen koordinaattijärjestelmän toiminnan varmistamiseksi kartat tulee ladata Internetistä Maanmittauslaitoksen tai Maanmittauslaitoksen ylläpitämän Kansalaisen karttapaikan aineistoista. Omia karttakuvia käyttäessä on huomioitava koordinaattijärjestelmän (PoroFencer tukee vain ETRS- TM35FIN standardia) lisäksi kartan koordinaattipisteen sijoittaminen kartan keskelle tai vasempaan laitaan. Suositeltavaa on käyttää joko Maanmittauslaitoksen tai Kansalaisen karttapaikka-palvelun karttoja ohjelman luotettavuuden varmistamiseksi. Lataaminen Maanmittauslaitoksen www-sivuilta Kohdenna kursorilla kartta halutulle kohdalle jonka jälkeen valitset vasemmasta laidasta tuotteen, esim. taustakarttasarja, josta valitset vihreästä plussasta taustakartta 1:5000. Tällöin vasempaan alalaitaan tulee esille kartan tiedostomuoto ja koordinaattijärjestelmä. Kartan täytyy olla tiedostomuotoa PNG, muuten sitä ei voi käyttää PoroFencer ohjelmassa. Voit nyt valita kursorilla haluamasi karttalehden/lehdet. (Kun lataat PNG pohjaisen kartan, mukana tulee PGW-tiedosto joka sisältää koordinaattitiedot. Muista tallentaa myös PGWtiedosto.) Sivun oikeaan laitaan tulevat valitut tuotteet ja niiden alta löytyy tee lataustilaus. Klikkaa lataustilausta ja noudata ohjeita, kun olet valinnut haluamasi kartat. Lataaminen Kansalaisen karttapaikka-palvelusta Kansalaisen karttapaikalta voit valita joko kartta- tai ilmakuvia. Hae haluamasi kuva tai kartta, klikkaa hiiren oikealla näppäimellä ja valitse save picture as. Tallenna kuva tietokoneellesi tai ulkoiselle tallentimelle ja ota kuvan koordinaattitiedot ja mittakaava talteen (koordinaattitietoja ja mittakaavoja käsitellään sivulla 8). Koordinaattitiedon täytyy olla ETRS- TM35FIN standardin mukainen, kansalaisen karttapaikan koordinaatit tulevat tällä järjestelmällä, mikäli et ole niitä itse muuttanut.

7 5 KARTTOJEN LATAAMINEN POROFENCER OHJELMAAN 7 Karttaprojekti lähtee liikkeelle Maanmittauslaitoksen internetsivuilta tai Kansalaisen karttapaikaninternetsivuilta tallennetun karttakuvan valinnasta, joka onnistuu klikkaamalla karttaikonia näytöllä. Kuva 2: Karttaprojektin aloitus

8 5.1 Karttojen koordinaattitietojen lataaminen 8 Kartan lataamisen jälkeen sille tulee asentaa koordinaattitiedot. Tämä onnistuu kahdella eri tavalla: PGW-tiedostolla (Maanmittauslaitoksen aineistot, esim. 5000:1 taustakarttasarja) sekä erillisellä työkalulla (omat kartat ja Kansalaisen karttapaikan kartat). Tapa 1. Koordinaattitietojen asentaminen Maanmittauslaitoksen aineistoille (PGW-tiedosto) Paina "Lataa PGW-tiedosto" painiketta, sekä hae lataamasi PGW-tiedosto, jolla on sama nimi kuin ladatulla kuvallakin. Kuva 3: Koordinaattitiedostojen lataaminen PGW-tiedostosta Tapa 2. Koordinaattityökalu Kansalaisen karttapaikan aineistoille Koordinaattityökalu löytyy PGW-työkalun alapuolelta: Kuva 4: Koordinaattitietojen lataaminen koordinaattityökalulla

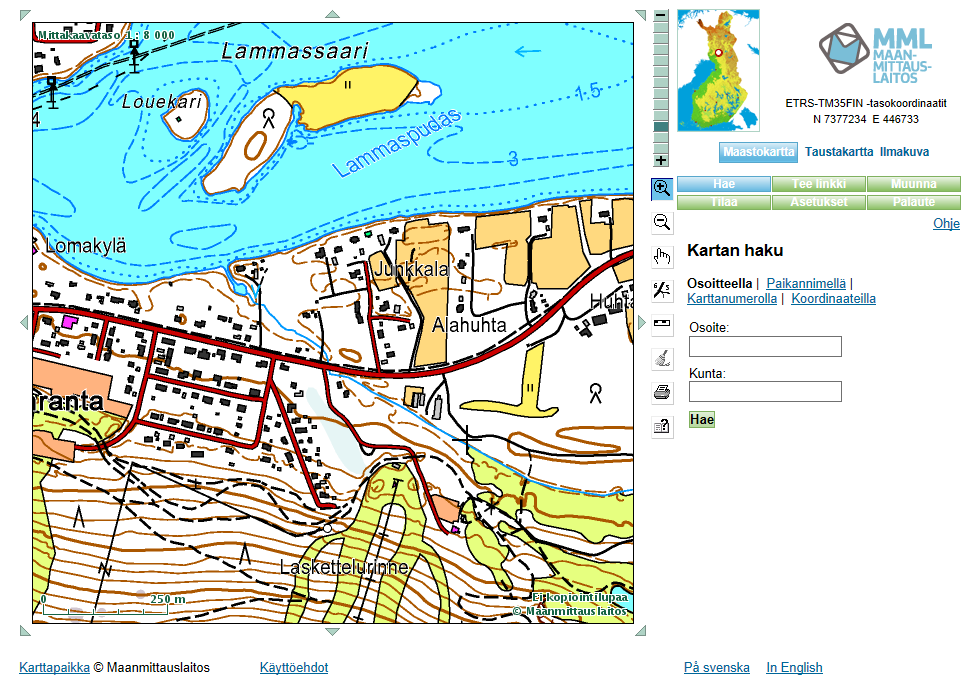

9 Käyttäjän tarvitsee syöttää vain nämä tiedot koordinaattityökaluun, mikäli Kansalaisen karttapaikkaa käytetään: Pohjoinen leveys (N) Itäinen pituus (E) Mittakaava 9 Tämän jälkeen ohjelma laskee loput tiedot automaattisesti klikkaamalla Laske m/px - painiketta. Kuvan koko tulee automaattisesti ladatun karttakuvan perusteella. Lopuksi painetaan Sijoita koordinaatit karttaan painiketta, joka sulkee koordinaattityökalun. Kuva 5: Koordinaattityökalu-näkymä Koordinaattityökalun vaatimat kartan mittakaava ja koordinaatti tiedot löytyvät Kansalaisen karttapaikan sivustolta seuraavasti: MITTAKAAVA KOORDINAATIT Kuva 6: Koordinaattityökalun vaatimat tiedot Kansalaisen karttapaikka-palvelussa Tämän jälkeen karttaprojekti on käyttövalmis.

10 6 AITAOHJELMAN TYÖKALUJEN KÄYTTÖ 10 Kartta- tai ilmakuvan lataamisen jälkeen, voidaan piirtää halutut aitapohjat. Mikäli tarkoituksena on piirtää tarkasti isot syöttö-/muut aitaukset ja pienemmät aitaukset, voi olla selkeämpää toteuttaa piirto kahdelle mittakaavaltaan erilaiselle pohjalle, eli kahtena eri karttaprojektina. Hintatiedot merkitään infotauluun (ks. sivu 13) ennen tai jälkeen piirtämisen. 1. Ennen piirtämistä valitaan haluttu aitatyyppi, tyypit on nimetty ohjelmassa ennakkoon verkkoaita, lauta-aita, aita#1 ja aita#2. Käyttäjän on itse päätettävä ja muistettava mitä aitatyypillä tarkoittaa. (Esim. verkkoaita voi olla 120cm verkkoaitaa, lauta-aita voi olla kahdeksan laudan korkuista aitaa, aita#1 voi olla 150 cm korkuista verkkoaitaa ja aita#2 voi olla hirsiaitaa.) Aitatyyppejä voi vaihtaa jälkeenpäin. 2. Piirto aloitetaan lisättävien osien yhdyspiste-työkalulla (ks. hiiren käyttö sivu 11), klikkaamalla hiiren oikeaa näppäintä halutuissa kohdissa kartalla. Ohjelma yhdistää pisteet klikkaus järjestyksessä. Kun aita/aidat on piirretty, voidaan niitä muotoilla vielä jälkeenpäin lisäämällä, poistamalla tai liikuttelemalla pisteitä. 3. Valmiiksi piirretyt aidat vahvistetaan lisättävien osien aitaus-työkalulla klikkaamalla hiirellä yhdyspisteiden väliviivoja (ks. sivu 13). Näin saadaan kunkin aitauksen ympärysmitta ja pinta-ala. Piirtäessäsi useita aitauksia jotka vastaavat toisiinsa yhdeltä tai useammalta sivulta muista tarkistaa aitatyyppi kyseisiltä sivuilta. Ohjelma näyttää kaikkien aitatyyppien kokonaismatkat infotaulussa, sekä erikseen vahvistettujen aitauksien ympärysmatkat excel kopiossa. Sulkeutumattomat aitarakennelmat (esim. siivet, siulat ja suisteet) voidaan myös piirtää jolloin niiden tiedot tulevat infotaulun kokonaismatkoihin. Jos niiden yksittäisiä pituuksia halutaan saada selville, hiiren kursorin siirtäminen aitapisteiden väliviivalla tuo näkyviin pisteiden välisen matkan. Välimatka ei kuitenkaan tule tulosteisiin, joten ne täytyy merkitä itse muistiin, mikäli niille on tarvetta. 4. Tämän jälkeen voidaan lisätä aitojen muut komponentit kuten veräjät, lastauspaikat, ruokintapaikat, juomapaikat, reitit, alueet ja rakennelmat. Reitit, alueet ja rakennelmat voidaan nimetä kartalle käyttäjän tarpeen mukaan. Valitse haluamasi reitti, alue tai rakennelma hiiren vasemmalla näppäimellä. Työkalu valikkoon tulee näkyviin kohta valitun osan nimi. Kirjoita tähän haluamasi nimi.

11 6.1 Hiiren käyttäminen kartassa 11 Vasen hiirenpainike: Aitakomponentin valitseminen o Komponentin valinta muuttaa näytettäviä työkaluja ja huomautuksia oikeanpuoleisessa valikossa Aitakomponentin vetäminen o Huom: Aitoja ei voi vetää, yhdyspisteitä sen sijaan voi! Jos aidan keskelle tarvitsee uuden yhdyspisteen, voi sen lisätä oikealla painikkeella! Valinnan tyhjentäminen o Klikkaa vasemmalla painikkeella tyhjää kohtaa kartasta Oikea hiirenpainike: Työkaluvalikon mukaisen aitakomponentin lisääminen karttaan Jos yhdyspistetyökalu on käytössä, voidaan oikealla painikkeella tehdä suljettu aitaus klikkaamalla olemassa olevaa yhdyspistettä Aidan keskeltä klikatessa oikealla hiirenpainikkeella, katkaistaan aita kahtia ja lisätään väliin uusi yhdyspiste Aitakomponentin poisto : "Poista valittu osa" painike työkaluvalikossa Painamalla näppäimistöstä "Delete", silloin kun komponentti on valittuna On mahdollista myös poistaa kaikki aidat projektista (Tyhjennä kartta). Jokaiselle alityökalulle on omat lisäominaisuudet, jotka löytyvät aina työkaluvalikon alaosassa riippuen valitusta työkalusta sekä valitusta aitakomponentista. Kartan tulostaminen onnistuu vasemman valikon "Tulosta kartta" painikkeella. Kartan alapuolelle tulostuvat karttakoordinaatit aitojen ja muiden komponenttien yhdyspisteistä. Projektin voi tallentaa ohjelmavalikon valinnalla "Tallenna karttaprojekti". Avaaminen onnistuu samaa kautta. Hintatiedot voi kopioida ohjelmasta Exceliin painamalla "Kopioi" painiketta laskentavälilehdellä. Avaa excel ja paina hiiren oikeaa painiketta tyhjän taulukon päällä, paina liitä/paste. Levennä sarakkeita näkyvyyden parantamiseksi. Excel taulukosta näet kustannukset ja aitojen tiedot tarkemmin kuin infotaulusta Karttaa voi zoomata hiiren rullalla, ja sitä voi myös vedellä pitämällä tyhjästä kartankohdasta vasemmalla painikkeella kiinni ja vetämällä hiirtä.

12 6.2 Infotaulun ominaisuudet 12 Ohjelmaikkunan oikeassa laidassa on ns. infotaulu, joka näyttää yhteenvedon aitaprojektin kustannuksista ja pituuksista. Kopioi painiketta painamalla käyttäjä voi kopioida infotaulun sisällön tarkennettuna, ja liittää sen esimerkiksi Exceliin (kts. s.11). Tarkennetuista tiedoista ilmenee aitaprojektin erilliset aitakokonaisuudet, mahdolliset pinta- alalaskelmat sekä esim. ympärysmitat. Infotaulun alapuolella oleviin tekstilaatikoihin syötetään aitaprojektin käyttämät hinnat. Hinnat syötetään seuraavalla tavalla: Verkko-, lauta-aidan sekä aita #1 ja #2 tyypeille hinnat syötetään metrihintoina ( /m) Verkko-, lautaveräjän sekä veräjä #1 ja #2 tyypeille hinnat syötetään kappalehintoina ( /kpl) Tolppa #1, #2 ja #3 tyypeille hinta syötetään kappalehintoina. Tolppien kustannukset lasketaan joko tolppien lukumäärän ja/tai sovitun aitapituuden mukaan. Aitapituutta käyttämällä käyttäjä syöttää tolppa matka -tekstilaatikkoon haluamansa metrimäärän,( esimerkiksi aidan piirtämisen jälkeen infotaulussa näkyvän pituuden mukaan), jonka jälkeen viereiseen tolppa kpl/m - tekstilaatikkoon syötetään tolppien lukumäärä jokaista metriä kohden (esim. tolpat kolmen metrin välein, joka toinen tolppa pönkätään kahdella tolpalla, eli 300 metrille 100tolppaa+pönkät 100tolppaa= 200tolppaa/300m=0,67 tolppaa/metri). Tolppien määrä ei näy suoraan infotaulusta, mutta se käy ilmi esim. exceliin liitettävästä kopiosta tai voit vaihtoehtoisesti käyttää tolpan hintana 1 /kpl, jolloin tolpan hinta euroissa vastaa kappalemäärää. Juomapaikoille, lastauspaikoille sekä ruokintapaikoille hinta syötetään kappalehintoina ( /kpl) Alueille, reiteille sekä rakennelmille hinnat syötetään yksitellen. Haluttu alue, reitti tai rakennelma valitaan ensin pudotusvalikosta, jonka jälkeen haluttu hinta (esim. arvioidut rakennus-, raivaus-, soraus- ja konekustannukset) syötetään tekstilaatikkoon. Kuva 7: Materiaalihintojen merkitseminen infotauluun

13 6.3 Aitauksien luominen 13 Aitaus-työkalun avulla ohjelmassa voidaan laskea pinta-aloja, joita hyödynnetään myös infotaulun tarkennetuissa tiedoissa. Kuva 8: Yhtenäisen aitakokonaisuuden muodostaminen pinta-ala laskentaa varten Ennen kuin aitaus voidaan tehdä, täytyy projektissa olla tehtynä yhtenäinen aitakokonaisuus (kaikki aidat yhdistettynä pisteisiin). Kun aitaus-työkalu on valittuna, käyttäjä voi valita aitaukseen kuuluvia aitoja vasemmalla hiirenpainikkeella. Aitaukseen valitut aidat näkyy ohjelmassa vaalean ruskeana. Kun aitaukseen valitut aidat muodostavat yhtenäisen aitauksen, vaaleanruskeat värit poistetaan, ja ohjelmaan muodostetaan aitausväritys.

14 14 Lopullinen aitaus näyttää seuraavalta: Kuva 9: Lopullinen aitauskokonaisuus Aitausta klikkaamalla käyttäjä näkee työkalu-palkista aitauksen pinta-alan neliömetreinä, mikäli aitaprojektiin on ladattu koordinaattitiedot.
