1 ERF4118AOW DA KØLESKAB BRUGSANVISNING 2 FI JÄÄKAAPPI KÄYTTÖOHJE 18 SV KYLSKÅP BRUKSANVISNING 35

2 2 INDHOLD 1. SIKKERHEDSANVISNINGER PRODUKTBESKRIVELSE BETJENINGSPANEL DAGLIG BRUG NYTTIGE OPLYSNINGER OG RÅD VEDLIGEHOLDELSE OG RENGØRING FEJLFINDING INSTALLATION TEKNISKE DATA FEJLFINDING VI TÆNKER PÅ DIG Tak for dit køb af et Electrolux-apparat. Du har valgt et produkt, som giver dig årtiers professionel erfaring og innovation på én gang. Genialt og elegant. Det er designet med dig i tankerne. Så uanset hvornår du bruger det, kan du være sikker på, at du får fantastiske resultater hver gang. Velkommen til Electrolux. Besøg vores websted for at: Få rådgivning, brochurer, fejlfinding, serviceinformation: Registrere dit produkt for bedre service: Købe tilbehør, forbrugsvarer og originale reservedele til dit apparat: KUNDEPLEJE OG SERVICE Vi anbefaler brugen af originale reservedele. Sørg for at have følgende data tilgængelig, når du kontakter service. Du finder oplysningerne på maskinens typeskilt. Model, PNC, Serienummer. Advarsel /Forsigtig-Sikkerhedsanvisninger. Generelle oplysninger og tips Miljøoplysninger Ret til ændringer uden varsel forbeholdes.

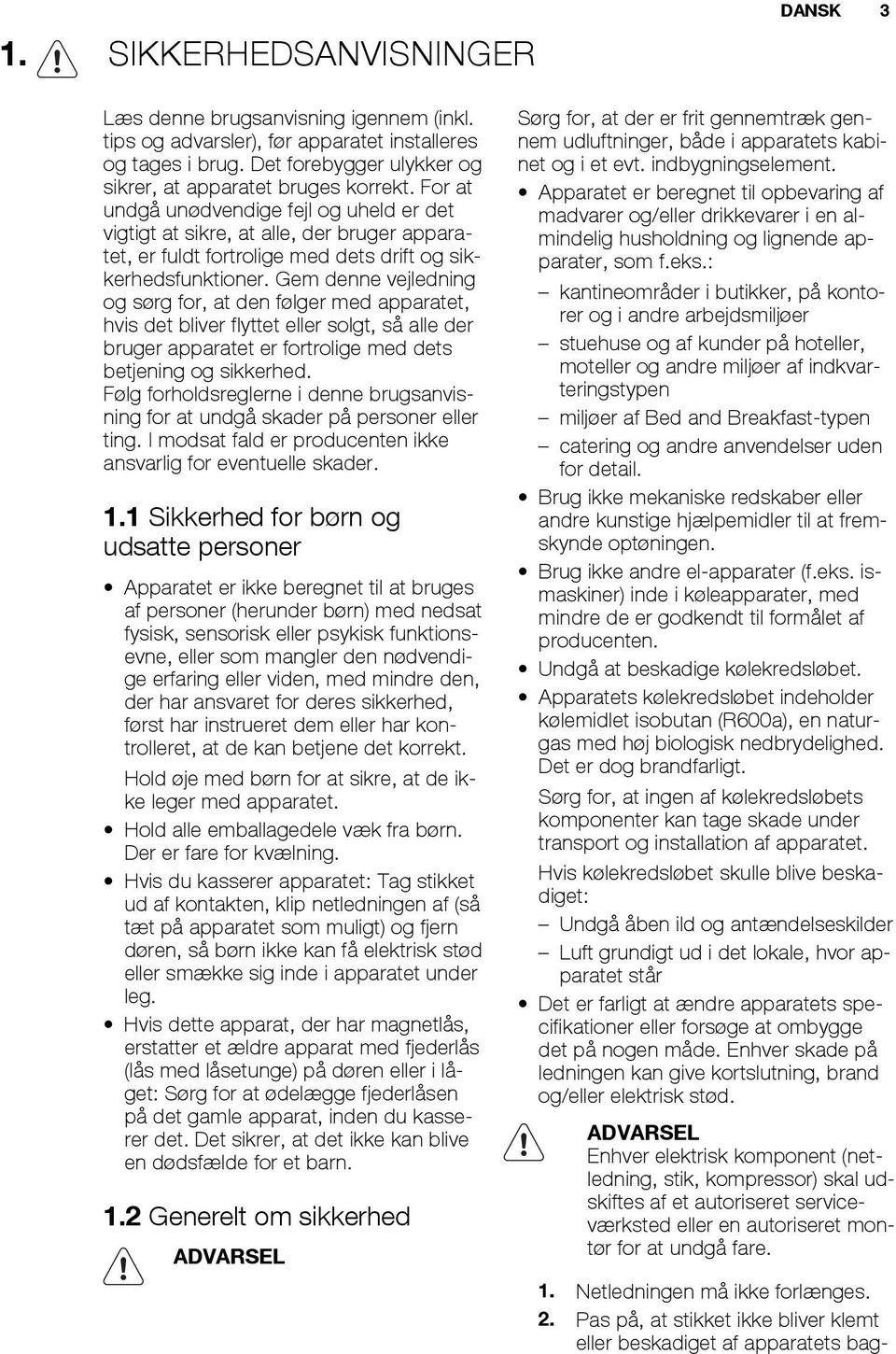

3 1. SIKKERHEDSANVISNINGER DANSK 3 Læs denne brugsanvisning igennem (inkl. tips og advarsler), før apparatet installeres og tages i brug. Det forebygger ulykker og sikrer, at apparatet bruges korrekt. For at undgå unødvendige fejl og uheld er det vigtigt at sikre, at alle, der bruger apparatet, er fuldt fortrolige med dets drift og sikkerhedsfunktioner. Gem denne vejledning og sørg for, at den følger med apparatet, hvis det bliver flyttet eller solgt, så alle der bruger apparatet er fortrolige med dets betjening og sikkerhed. Følg forholdsreglerne i denne brugsanvisning for at undgå skader på personer eller ting. I modsat fald er producenten ikke ansvarlig for eventuelle skader. 1.1 Sikkerhed for børn og udsatte personer Apparatet er ikke beregnet til at bruges af personer (herunder børn) med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, med mindre den, der har ansvaret for deres sikkerhed, først har instrueret dem eller har kontrolleret, at de kan betjene det korrekt. Hold øje med børn for at sikre, at de ikke leger med apparatet. Hold alle emballagedele væk fra børn. Der er fare for kvælning. Hvis du kasserer apparatet: Tag stikket ud af kontakten, klip netledningen af (så tæt på apparatet som muligt) og fjern døren, så børn ikke kan få elektrisk stød eller smække sig inde i apparatet under leg. Hvis dette apparat, der har magnetlås, erstatter et ældre apparat med fjederlås (lås med låsetunge) på døren eller i låget: Sørg for at ødelægge fjederlåsen på det gamle apparat, inden du kasserer det. Det sikrer, at det ikke kan blive en dødsfælde for et barn. 1.2 Generelt om sikkerhed ADVARSEL Sørg for, at der er frit gennemtræk gennem udluftninger, både i apparatets kabinet og i et evt. indbygningselement. Apparatet er beregnet til opbevaring af madvarer og/eller drikkevarer i en almindelig husholdning og lignende apparater, som f.eks.: kantineområder i butikker, på kontorer og i andre arbejdsmiljøer stuehuse og af kunder på hoteller, moteller og andre miljøer af indkvarteringstypen miljøer af Bed and Breakfast-typen catering og andre anvendelser uden for detail. Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen. Brug ikke andre el-apparater (f.eks. ismaskiner) inde i køleapparater, med mindre de er godkendt til formålet af producenten. Undgå at beskadige kølekredsløbet. Apparatets kølekredsløbet indeholder kølemidlet isobutan (R600a), en naturgas med høj biologisk nedbrydelighed. Det er dog brandfarligt. Sørg for, at ingen af kølekredsløbets komponenter kan tage skade under transport og installation af apparatet. Hvis kølekredsløbet skulle blive beskadiget: Undgå åben ild og antændelseskilder Luft grundigt ud i det lokale, hvor apparatet står Det er farligt at ændre apparatets specifikationer eller forsøge at ombygge det på nogen måde. Enhver skade på ledningen kan give kortslutning, brand og/eller elektrisk stød. ADVARSEL Enhver elektrisk komponent (netledning, stik, kompressor) skal udskiftes af et autoriseret serviceværksted eller en autoriseret montør for at undgå fare. 1. Netledningen må ikke forlænges. 2. Pas på, at stikket ikke bliver klemt eller beskadiget af apparatets bag-

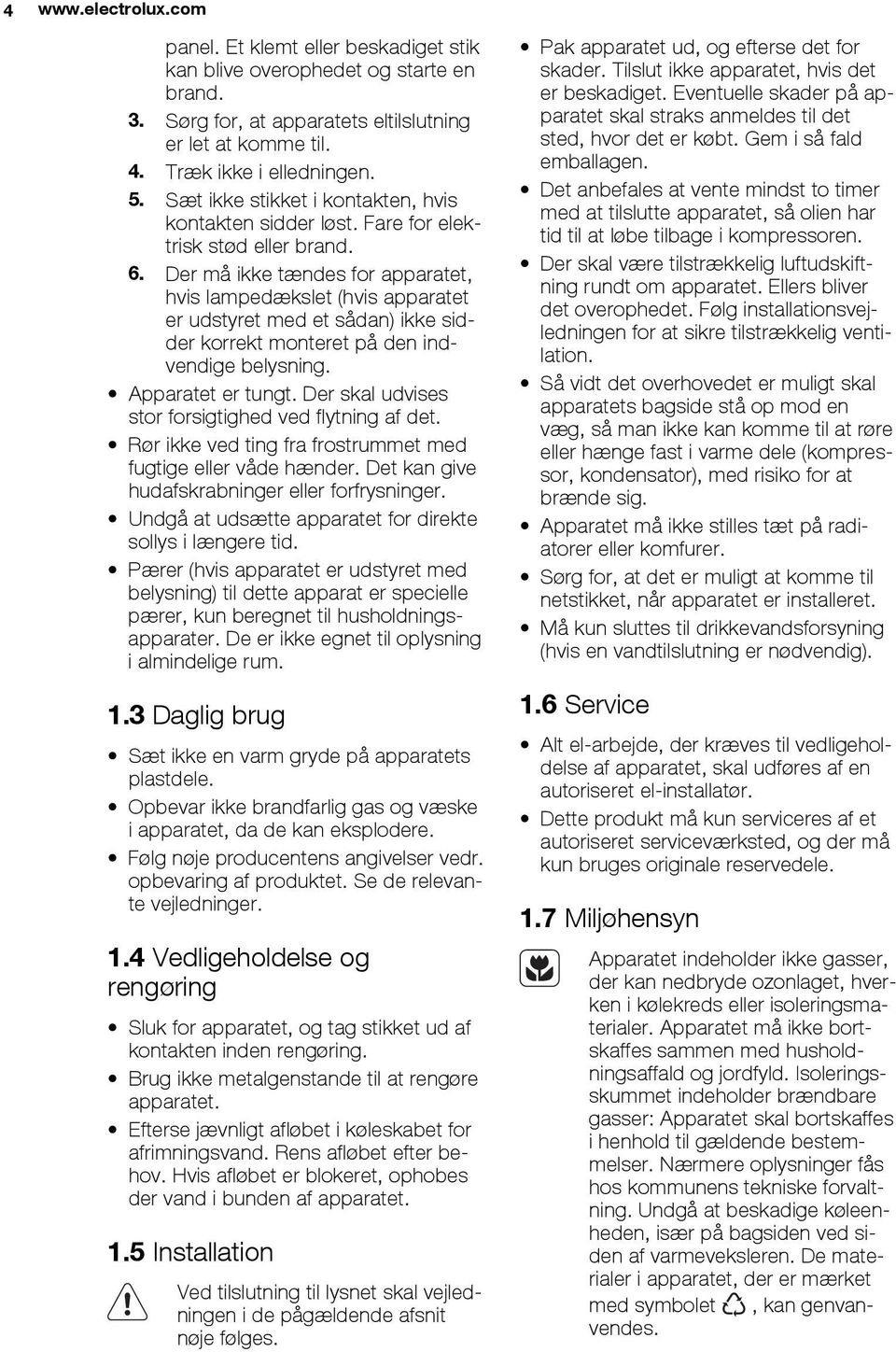

4 4 panel. Et klemt eller beskadiget stik kan blive overophedet og starte en brand. 3. Sørg for, at apparatets eltilslutning er let at komme til. 4. Træk ikke i elledningen. 5. Sæt ikke stikket i kontakten, hvis kontakten sidder løst. Fare for elektrisk stød eller brand. 6. Der må ikke tændes for apparatet, hvis lampedækslet (hvis apparatet er udstyret med et sådan) ikke sidder korrekt monteret på den indvendige belysning. Apparatet er tungt. Der skal udvises stor forsigtighed ved flytning af det. Rør ikke ved ting fra frostrummet med fugtige eller våde hænder. Det kan give hudafskrabninger eller forfrysninger. Undgå at udsætte apparatet for direkte sollys i længere tid. Pærer (hvis apparatet er udstyret med belysning) til dette apparat er specielle pærer, kun beregnet til husholdningsapparater. De er ikke egnet til oplysning i almindelige rum. 1.3 Daglig brug Sæt ikke en varm gryde på apparatets plastdele. Opbevar ikke brandfarlig gas og væske i apparatet, da de kan eksplodere. Følg nøje producentens angivelser vedr. opbevaring af produktet. Se de relevante vejledninger. 1.4 Vedligeholdelse og rengøring Sluk for apparatet, og tag stikket ud af kontakten inden rengøring. Brug ikke metalgenstande til at rengøre apparatet. Efterse jævnligt afløbet i køleskabet for afrimningsvand. Rens afløbet efter behov. Hvis afløbet er blokeret, ophobes der vand i bunden af apparatet. 1.5 Installation Ved tilslutning til lysnet skal vejledningen i de pågældende afsnit nøje følges. Pak apparatet ud, og efterse det for skader. Tilslut ikke apparatet, hvis det er beskadiget. Eventuelle skader på apparatet skal straks anmeldes til det sted, hvor det er købt. Gem i så fald emballagen. Det anbefales at vente mindst to timer med at tilslutte apparatet, så olien har tid til at løbe tilbage i kompressoren. Der skal være tilstrækkelig luftudskiftning rundt om apparatet. Ellers bliver det overophedet. Følg installationsvejledningen for at sikre tilstrækkelig ventilation. Så vidt det overhovedet er muligt skal apparatets bagside stå op mod en væg, så man ikke kan komme til at røre eller hænge fast i varme dele (kompressor, kondensator), med risiko for at brænde sig. Apparatet må ikke stilles tæt på radiatorer eller komfurer. Sørg for, at det er muligt at komme til netstikket, når apparatet er installeret. Må kun sluttes til drikkevandsforsyning (hvis en vandtilslutning er nødvendig). 1.6 Service Alt el-arbejde, der kræves til vedligeholdelse af apparatet, skal udføres af en autoriseret el-installatør. Dette produkt må kun serviceres af et autoriseret serviceværksted, og der må kun bruges originale reservedele. 1.7 Miljøhensyn Apparatet indeholder ikke gasser, der kan nedbryde ozonlaget, hverken i kølekreds eller isoleringsmaterialer. Apparatet må ikke bortskaffes sammen med husholdningsaffald og jordfyld. Isoleringsskummet indeholder brændbare gasser: Apparatet skal bortskaffes i henhold til gældende bestemmelser. Nærmere oplysninger fås hos kommunens tekniske forvaltning. Undgå at beskadige køleenheden, især på bagsiden ved siden af varmeveksleren. De materialer i apparatet, der er mærket med symbolet, kan genvanvendes.

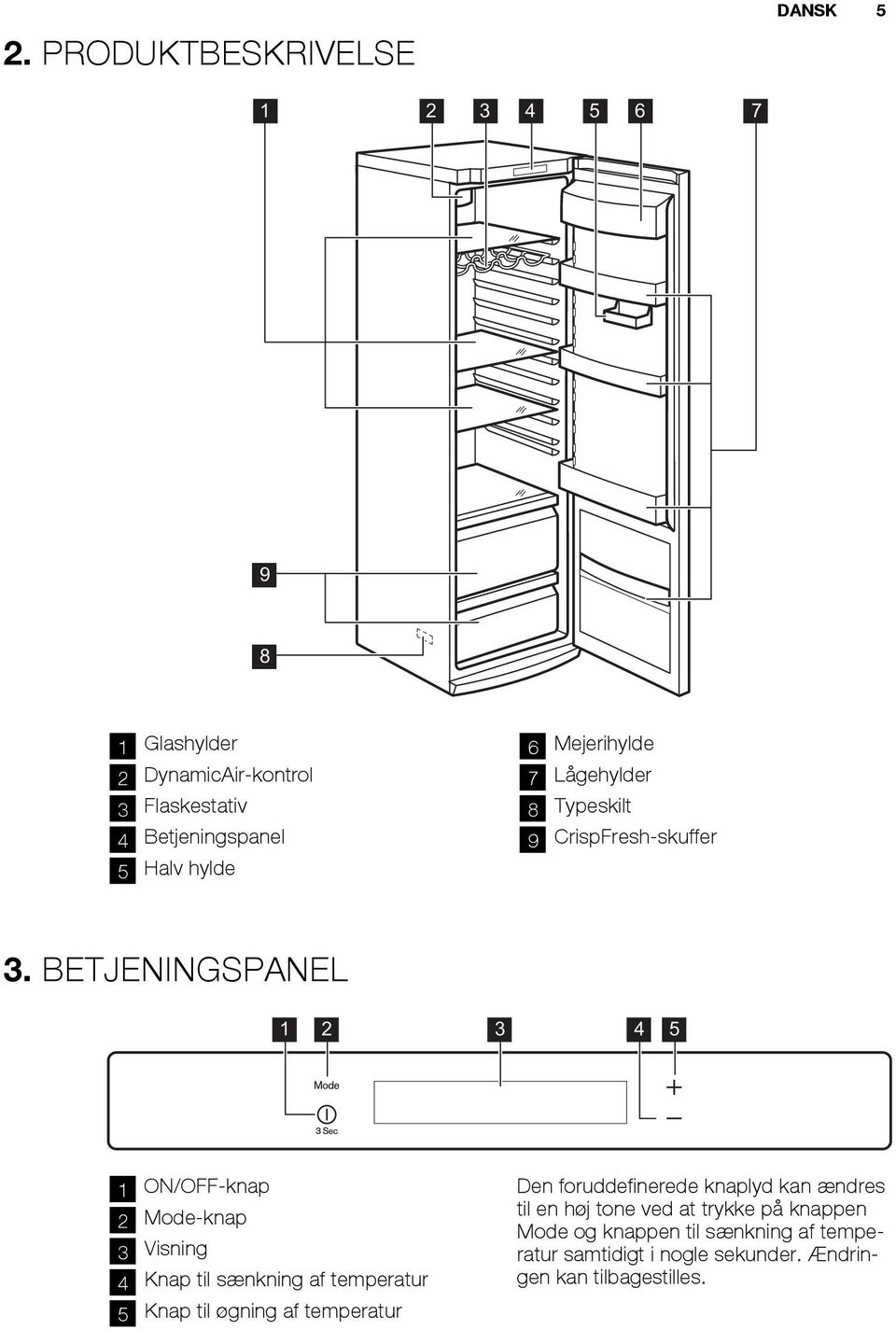

5 2. PRODUKTBESKRIVELSE DANSK Glashylder 2 DynamicAir-kontrol 3 Flaskestativ 4 Betjeningspanel 5 Halv hylde 6 Mejerihylde 7 Lågehylder 8 Typeskilt 9 CrispFresh-skuffer 3. BETJENINGSPANEL ON/OFF-knap 2 Mode-knap 3 Visning 4 Knap til sænkning af temperatur 5 Knap til øgning af temperatur Den foruddefinerede knaplyd kan ændres til en høj tone ved at trykke på knappen Mode og knappen til sænkning af temperatur samtidigt i nogle sekunder. Ændringen kan tilbagestilles.

6 Visning A B C D E F A) Temperaturindikator B) HolidayMode C) EcoMode D) Indkøbsfunktion E) Alarmindikator for åben låge F) FreeStore-funktion Når du har valgt tilstanden eller trykket på temperaturknappen, starter animationerne. Når du har valgt temperaturen, blinker animationen i nogle få minutter. 3.2 Aktivering af Gør følgende for at tænde for apparatet: 1. Sæt stikket i stikkontakten. 2. Tryk på knappen ON/OFF, hvis displayet er slukket. 3. Hvis displayet viser DEMO, er apparatet i demo-tilstand. Se under afsnittet "Hvis noget går galt". 4. Temperaturindikatoren viser den indstillede standardtemperatur. Se under "Indstilling af temperatur" for at ændre temperaturen. 3.3 Sådan slukkes apparatet Gør følgende for at slukke for apparatet: 1. Tryk på knappen ON/OFF i 3 sekunder. 2. Displayet slukkes. 3. Tag stikket ud af kontakten for at afbryde apparatet fra elnettet. 3.4 Indstilling af temperatur Køleskabets temperatur kan indstilles ved at trykke på temperaturknappen. Indstil standardtemperaturen: +5 C i køleskabet. Temperaturindikatoren viser temperaturen. Den indstillede temperatur vil blive nået inden for 24 timer. Den indstillede temperatur huskes efter et strømsvigt. 3.5 EcoMode For at få en optimal opbevaring af madvarer skal du vælge EcoMode. Sådan slås funktionen til: 1. Tryk på knappen Mode, indtil det tilsvarende symbol vises på displayet. Temperaturindikatoren viser den indstillede temperatur: for køleskabet: +4 C Sådan slås funktionen fra: 1. Tryk på knappen Mode for at vælge en anden funktion eller tryk på knappen Mode, indtil du ikke længere ser nogen af de specielle ikoner Funktionen slås fra, når der vælges en anden temperatur. 3.6 ShoppingMode Hvis det er nødvendigt at anbringe store mængder varme fødevarer i køleskabet, for eksempel efter indkøb, anbefales det at aktivere ShoppingMode for at afkøle varerne hurtigere og for at undgå at opvarme de andre fødevarer i køleskabet. Sådan slås funktionen til:

7 DANSK 7 1. Tryk på knappen Mode, indtil det tilsvarende symbol vises på displayet. ShoppingMode afbrydes automatisk efter ca. 6 timer. Sådan slås funktionen fra, inden den slukkes automatisk: 1. Tryk på knappen Mode for at vælge en anden funktion eller tryk på knappen Mode, indtil du ikke længere ser nogen af de specielle ikoner Funktionen slås fra, når der vælges en anden temperatur i køleskabet. 3.7 HolidayMode Funktionen giver mulighed for at holde køleskabets låge lukket i en længere periode, hvor skabet er tømt, uden at der dannes dårlig lugt. Kølerummet skal være tomt med tændt ferie-funktion. Sådan slås funktionen til: 1. Tryk på knappen Mode, indtil det tilsvarende symbol vises på displayet. Køleskabets temperaturindikator viser den indstillede temperatur. Sådan slås funktionen fra: 1. Tryk på knappen Mode for at vælge en anden funktion eller tryk på knappen Mode, indtil du ikke længere ser nogen af de specielle ikoner Funktionen slås fra, når der vælges en anden temperatur i køleskabet. 3.8 FreeStore-funktion Sådan slås funktionen til: 1. Tryk på knappen Mode, indtil det tilsvarende symbol vises på displayet. 2. FreeStore-lampen vises. Sådan slås funktionen fra: 1. Tryk på knappen Mode for at vælge en anden funktion eller tryk på knappen Mode, indtil du ikke længere ser nogen af de specielle ikoner Hvis funktionen aktiveres automatisk, vises FreeStore-lampen ikke (se "Daglig brug"). Aktiveringen af FreeStore-funktionen øger energiforbruget. 3.9 Alarm for åben dør Der lyder en alarm, hvis døren står åben i mere end et par minutter. Alarmen for åben dør vises på følgende måde: Blinkende alarmindikator Lydalarm Når forholdene igen er normale (døren er lukket), stopper alarmen. Når alarmen lyder, kan den afbrydes ved at trykke på en vilkårlig knap. 4. DAGLIG BRUG 4.1 Flytbare hylder Køleskabets vægge har en række skinner, så hylderne kan placeres efter ønske.

8 Placering af dørhylder Hylderne i døren kan sættes i forskellig højde, så der er plads til madvarer af forskellig størrelse. Den flyttes på følgende måde: træk gradvist hylden i pilenes retning, indtil hylden er fri og sæt den derpå i den ønskede højde. 4.3 Flaskehylde Sæt flaskehylden på plads, og sæt flaskerne i (med åbningerne fremad). Hvis hylden placeres vandret, skal flaskerne være lukkede. Denne flaskehylde kan sættes på skrå, så den kan bruges til flasker, der har været åbnet. Det gøres ved at trække op i hylden, så forenden kan drejes opad og lægges på den næste skinne. 4.4 CrispFresh-skuffe Skuffen egner sig til opbevaring af frugt og grønt.

9 DANSK Freshzone-skuffe FreshZone-skuffen er velegnet til opbevaring af friske fødevarer, såsom fisk, kød og skaldyr, da temperaturen er lavere her end i resten af køleskabet. 4.6 DYNAMICAIR Køleskabet er udstyret med en funktion, der afkøler maden hurtigt og giver mere ensartet temperatur i skabet. Enheden aktiveres automatisk efter behov, f.eks. for hurtigt at opnå den ønskede temperatur, efter at døren er blevet åbnet, eller hvis omgivelsestemperaturen er høj. Du kan slå funktionen til manuelt efter behov (se under "DYNAMICAIR -funktionen"). DYNAMICAIR slås fra, når lågen er åben, og slås automatisk til igen, når lågen lukkes. 5. NYTTIGE OPLYSNINGER OG RÅD 5.1 Energisparetips Åbn døren så lidt som muligt, og lad den ikke stå åben længere end højst nødvendigt. Hvis den omgivende temperatur er høj, termostatknappen står på det koldeste trin, og skabet er helt fyldt, kan kompressoren køre konstant, så der dannes rim eller is på fordamperen. Hvis det sker, sættes knappen på en lavere indstilling, så den automatiske afrimning starter, og strømforbruget dermed falder. 5.2 Råd om køling af friske madvarer Sådan holder maden sig bedst: Sæt ikke dampende varm mad eller drikke i køleskabet Læg låg på maden eller pak den ind, især hvis den lugter stærkt Placer maden, så luften kan cirkulere frit rundt om den 5.3 Råd om køling Nyttige tip: Kød (alle slags): Pakkes ind i polyætylenposer og lægges på glashylden over grøntsagsskuffen. Det er kun sikkert at opbevare kød på denne måde i højst 1-2 dage. Tilberedt mad, pålæg, kolde retter og lignende: Bør pakkes ind og kan stilles på alle hylder. Frugt og grønt: Bør rengøres grundigt og lægges i den/de særlige skuffe(r). Smør og ost: Bør lægges i specielle lufttætte beholdere eller pakkes ind i alufolie eller polyætylenposer, så luften holdes bedst muligt ude. Flasker: Bør have låg på og opbevares enten i flaskestativet eller i dørens flaskehylde.

10 10 Bananer, kartofler, løg og hvidløg må ikke lægges i køleskab, med mindre de er pakket ind. 6. VEDLIGEHOLDELSE OG RENGØRING 6.1 Indvendig rengøring Inden apparatet tages i brug vaskes det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe for at fjerne den typiske lugt af nyt apparat. Tør grundigt efter. Brug ikke sulfosæbe eller skuremiddel. Det vil skade overfladen. BEMÆRK Kobl apparatet fra strømforsyningen, før der udføres nogen som helst form for vedligeholdelse. Apparatets kølesystem indeholder klorbrinter; Service og påfyldning må derfor kun udføres af en autoriseret tekniker. 6.2 Regelmæssig rengøring Apparatet skal jævnlig rengøres: Vask det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe. Efterse jævnlig dørpakningerne, og tør dem af, så de er rene og fri for belægninger. Skyl og tør grundigt af. Undgå at trække i, flytte eller beskadige evt. rør og/eller ledninger i skabet. Brug aldrig sulfosæbe, skurepulver, stærkt parfumeret rengøringsmiddel eller voksprodukter til indvendig rengøring af skabet. Det skader overfladen og efterlader kraftig lugt. Rens kondensatoren (det sorte gitter) og kompressoren bag på skabet med en børste eller støvsuger. Det øger apparatets ydeevne og sparer strøm. Pas på ikke at beskadige kølesystemet. Mange rengøringsmidler til køkkener indeholder kemikalier, der kan angribe og evt. beskadige de anvendte plastmaterialer i apparatet. Derfor anbefales det, at kabinettet udvendig kun rengøres med varmt vand tilsat lidt opvaskemiddel. 6.3 Afrimning af køleskabet Under normal drift afrimes fordamperen i køleafdelingen automatisk hver gang kompressoren standser. Afrimningsvandet ledes ud gennem en rende og ned i en særlig beholder bag på apparatet, over kompressoren, hvor det fordamper. Afløbet til afrimningsvand sidder midt i renden i køleafdelingen. Det skal jævnlig renses, så vandet ikke løber over og drypper ned på maden i skabet. Brug den medfølgende specialflaskerenser, der sidder i afløbshullet ved leveringen.

11 7. FEJLFINDING DANSK 11 Når apparatet er i brug, kan der opstå nogle små, men irriterende problemer, der kan løses uden assistance fra en tekniker. Problemerne er beskrevet i følgende oversigt, så du ikke risikerer unødvendige udgifter til tekniker. Der forekommer visse lyde, når køleskabet kører (fra kompressor og kølekredsløb). Det er normale driftslyde og betyder ikke, at der er noget galt. Apparatet kører ikke konstant, så hvis kompressoren standser, betyder det ikke, at strømmen er afbrudt. Derfor må du aldrig røre apparatets strømførende dele uden først at tage stikket ud af kontakten. Fejl Mulig årsag Løsning Apparatet støjer. Apparatet står ikke stabilt. Kontrollér, om apparatet står stabilt (alle ben og hjul skal hvile på gulvet). Se under "Nivellering". Lydalarmen lyder. Alarmikonet blinker. Døren er ikke lukket rigtigt. Se under "Alarm for åben dør". Den øverste og nederste firkant vises i temperaturdisplayet. demo bliver vist på displayet. Kompressoren kører hele tiden. Der løber vand ind i køleskabet. Der er sket en fejl under temperaturmålingen Apparatet er i demonstrationstilstand. Termostatknappen står muligvis forkert. Døren er ikke lukket rigtigt. Døren er blevet åbnet for tit. Madvarernes temperatur er for høj. Der er for høj rumtemperatur. Vandafløbet er tilstoppet. Madvarer blokerer, så vandet ikke kan løbe ned i vandbeholderen. Kontakt Electrolux Service (kølesystemet fortsætter med at holde madvarerne kolde, men det er ikke muligt at regulere temperaturen) Hold OK-knappen nede i 10 sekunder, eftersom der lyder en lang advarsel, og displayet slukker et kort øjeblik: apparatet begynder at fungere regelmæssigt. Vælg en højere temperatur. Se under "Lukning af døren". Lad ikke døren stå åben længere end nødvendigt. Lad madvarerne køle ned til stuetemperatur, før de sættes i skabet. Sænk rumtemperaturen. Rens vandafløbet. Sørg for, at madvarerne ikke rører bagpladen.

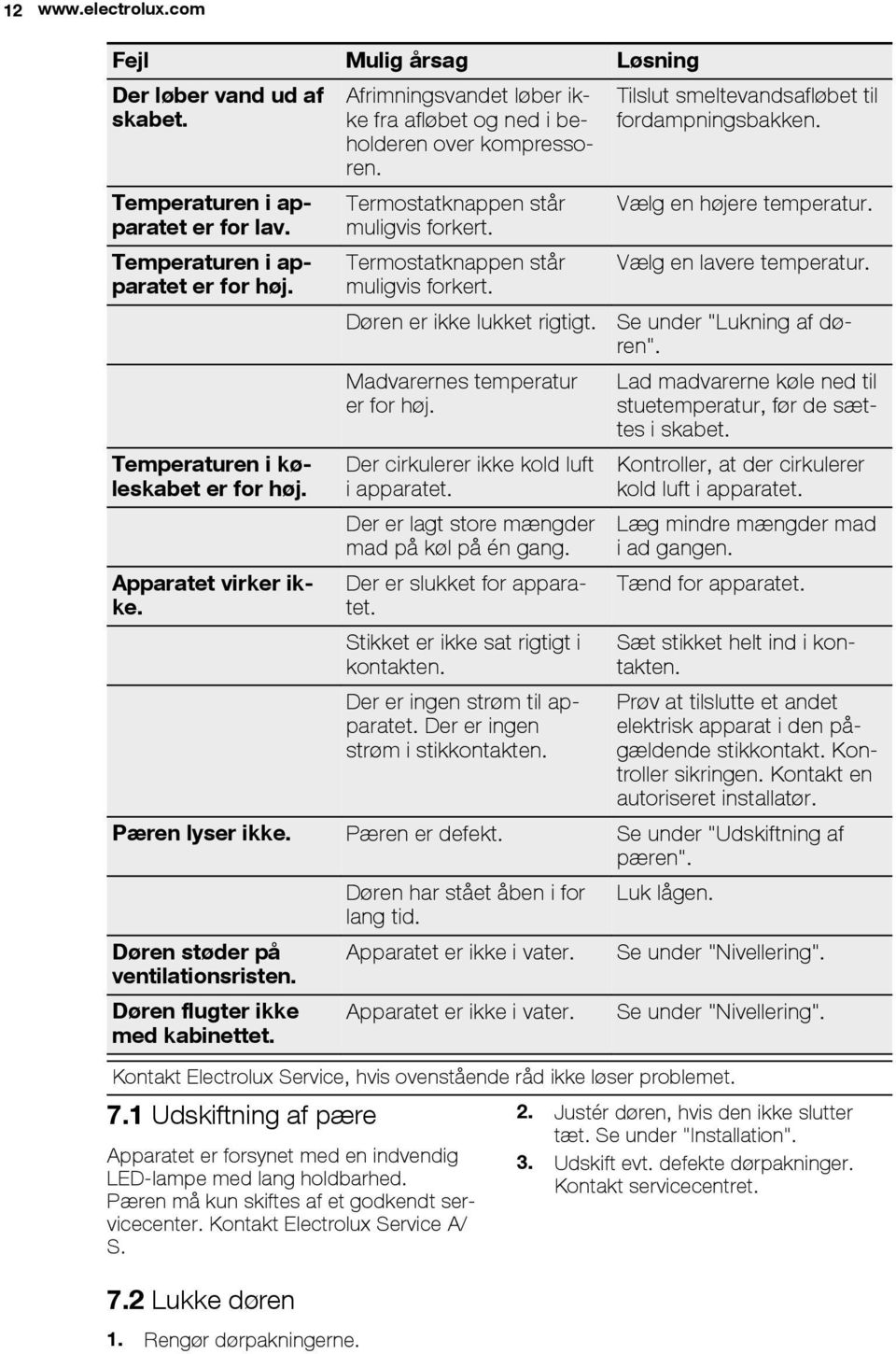

12 12 Fejl Mulig årsag Løsning Der løber vand ud af skabet. Temperaturen i apparatet er for lav. Temperaturen i apparatet er for høj. Temperaturen i køleskabet er for høj. Apparatet virker ikke. Afrimningsvandet løber ikke fra afløbet og ned i beholderen over kompressoren. Termostatknappen står muligvis forkert. Termostatknappen står muligvis forkert. Døren er ikke lukket rigtigt. Madvarernes temperatur er for høj. Der cirkulerer ikke kold luft i apparatet. Der er lagt store mængder mad på køl på én gang. Der er slukket for apparatet. Stikket er ikke sat rigtigt i kontakten. Der er ingen strøm til apparatet. Der er ingen strøm i stikkontakten. Tilslut smeltevandsafløbet til fordampningsbakken. Vælg en højere temperatur. Vælg en lavere temperatur. Se under "Lukning af døren". Lad madvarerne køle ned til stuetemperatur, før de sættes i skabet. Kontroller, at der cirkulerer kold luft i apparatet. Læg mindre mængder mad i ad gangen. Tænd for apparatet. Sæt stikket helt ind i kontakten. Prøv at tilslutte et andet elektrisk apparat i den pågældende stikkontakt. Kontroller sikringen. Kontakt en autoriseret installatør. Pæren lyser ikke. Pæren er defekt. Se under "Udskiftning af pæren". Døren har stået åben i for Luk lågen. lang tid. Døren støder på Apparatet er ikke i vater. Se under "Nivellering". ventilationsristen. Døren flugter ikke med kabinettet. Apparatet er ikke i vater. Se under "Nivellering". Kontakt Electrolux Service, hvis ovenstående råd ikke løser problemet. 7.1 Udskiftning af pære Apparatet er forsynet med en indvendig LED-lampe med lang holdbarhed. Pæren må kun skiftes af et godkendt servicecenter. Kontakt Electrolux Service A/ S. 7.2 Lukke døren 1. Rengør dørpakningerne. 2. Justér døren, hvis den ikke slutter tæt. Se under "Installation". 3. Udskift evt. defekte dørpakninger. Kontakt servicecentret.

13 8. INSTALLATION ADVARSEL Læs afsnittet "Om sikkerhed" grundigt, før apparatet installeres. Dette for at forebygge ulykker og sikre, at apparatet bruges korrekt. 8.1 Opstilling Apparatet skal installeres et sted, hvor rumtemperaturen passer til den anførte klimaklasse på apparatets typeskilt: DANSK 13 Klimaklasse Omgivelsestemperatur SN +10 C til 32 C N +16 C til 32 C ST +16 C til 38 C T +16 C til 43 C 8.2 Sådan tændes apparatet 100 mm min 20 mm A B 8.3 Elektrisk tilslutning Apparatet bør placeres i god afstand fra varmekilder som radiatorer, kedler, direkte sollys osv. Sørg for, at luften kan cirkulere frit omkring skabets bagside. Hvis apparatet skal stå under et overskab, skal der mindst være 100 mm mellem apparatets topplade og overskabets underside. Så fungerer apparatet optimalt. Ideelt bør apparatet dog ikke placeres under overskabe. Apparatet kan sættes præcis i vater med en eller flere af de justerbare fødder i bunden af skabet. ADVARSEL Det skal være muligt at koble apparatet fra elinstallationen. Efter installationen skal stikket derfor være let at komme til. Inden tilslutning til lysnettet skal det kontrolleres, at spændingen og frekvensen på typeskiltet svarer til boligens forsyningsstrøm. Apparatet skal tilsluttes jord. Stikket på netledningen har en kontakt til dette formål. Hvis der ikke er jord på stikkontakten, tilsluttes apparatet en særskilt jordforbindelse i h.t. Stærkstrømsreglementet. Spørg en autoriseret installatør til råds. Producenten fralægger sig ethvert ansvar, hvis de nævnte sikkerhedsregler ikke overholdes. Apparatet er i overensstemmelse med følgende. EU-direktiver.

14 Sådan slukkes apparatet Du kan finde de to afstandsstykker i posen med dokumentationen. Gør følgende for at montere afstandsstykkerne: 1. Løsn skruen. 2. Monter afstandsstykket under skruen. 3. Drej afstandsstykket til højre position. 4. Stram skruen igen. 8.5 Nivellering Nøjagtig nivellering forebygger rystelser og støj fra apparatet under drift. Løsn eller stram de to justerbare ben for at justere apparatets højde. 8.6 Vending af låge Under de følgende operationer anbefales det at få en hjælper til at holde godt fast i apparatets låger, mens arbejdet udføres. Lågen vendes på følgende måde: Tag stikket ud af kontakten. Skru den øverste drejetap ud, og skru den i den modsatte side. Fjern lågen.

15 DANSK 15 A B Fjern soklen. Fjern hætten (A), og anbring den i den modsatte side. Skru nederste hængsel (C) af og spændeskiverne (B) Anbring tappen og spændeskiverne på den modsatte side. C C B A Skru midterste hængsel fast. Sæt lågen på igen. Fjern dækslerne. (B) Fjern dækseltapperne. (A) Skru håndtagene af, og montér dem på den modsatte side. (C) Sæt dækseltapperne (A) på plads i modsatte side Foretag en sidste kontrol for at sikre, at: Alle skruer er strammet. Lågen åbner og lukker rigtigt. Undertiden slutter pakningen ikke perfekt til kabinettet, hvis omgivelserne er kolde (dvs. om vinteren). Hvis dette er tilfældet, skal du lade pakningen tilpasse sig selv. Hvis du ikke selv vil vende lågen, kan du henvende dig til Electrolux Service A/S. En tekniker herfra vil vende lågen mod betaling. 9. TEKNISKE DATA Mål Højde Bredde Dybde 1854 mm 595 mm 658 mm Spænding V Frekvens 50 Hz De tekniske specifikationer fremgår af typeskiltet indvendig i apparatet, på venstre væg, samt af energimærket.

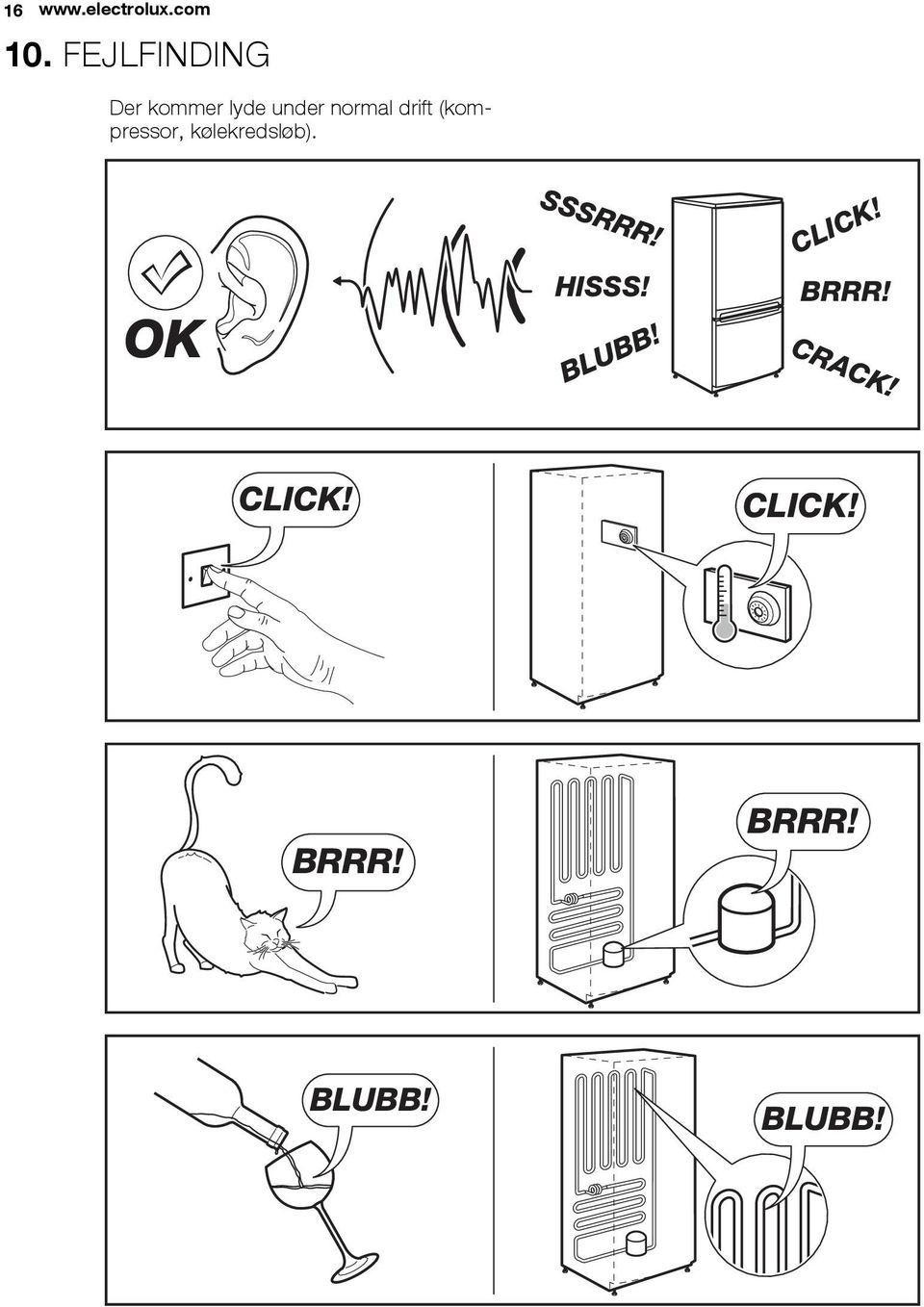

16 FEJLFINDING Der kommer lyde under normal drift (kompressor, kølekredsløb). OK SSSRRR! HISSS! BLUBB! CLICK! BRRR! CRACK! CLICK! CLICK! BRRR! BRRR! BLUBB! BLUBB!

17 DANSK 17 HISSS! HISSS! SSSRRR! SSSRRR! CRACK! CRACK! 11. MILJØHENSYN Genbrug materialer med symbolet. Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kasser ikke apparater, der er mærket med symbolet, sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

18 18 SISÄLLYS 1. TURVALLISUUSOHJEET LAITTEEN KUVAUS KÄYTTÖPANEELI PÄIVITTÄINEN KÄYTTÖ HYÖDYLLISIÄ NEUVOJA JA VINKKEJÄ HOITO JA PUHDISTUS VIANMÄÄRITYS ASENNUS TEKNISET TIEDOT ÄÄNET WE RE THINKING OF YOU Kiitämme teitä Electrolux-laitteen hankinnasta. Olette valinneet tuotteen, joka perustuu vuosikymmenien aikana saatuun kokemukseen ja innovaatioon. Kekseliäs ja tyylikäs laite, joka on suunniteltu teitä ajatellen. Laitetta käyttäessänne voitte olla aina varma erinomaisista tuloksista. Tervetuloa Electroluxin maailmaan. Vieraile verkkosivullamme: Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huolto-ohjeita: Tuotteen rekisteröimiseksi parempaa huoltoa varten: Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia: KULUTTAJANEUVONTA JA HUOLTO Suosittelemme alkuperäisten varaosien käyttöä. Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseen. Kyseiset tiedot löytyvät laitteen arvokilvestä. Malli, tuotenumero, sarjanumero. Varoitukset/huomautukset ja turvallisuusohjeet. Yleistietoja ja vinkkejä Ympäristönsuojeluohjeita Oikeus muutoksiin pidätetään.

19 1. TURVALLISUUSOHJEET Lue tämä käyttöohje ja sen sisältämät neuvot sekä varoitukset huolellisesti ennen laitteen asentamista ja ensimmäistä käyttöä, jotta osaisit käyttää laitetta turvallisesti ja oikealla tavalla. Turhien virheiden ja onnettomuuksien välttämiseksi on tärkeää, että kaikki laitteen käyttäjät perehtyvät huolellisesti sen toimintaan ja turvallisuusominaisuuksiin. Pidä tämä ohje tallessa ja varmista, että se kulkee aina laitteen mukana esimerkiksi asunnon vaihdon yhteydessä tai luovutetaan mahdolliselle uudelle omistajalle. Näin kaikilla laitteen käyttäjillä on asianmukaiset ohjeet turvallista käyttöä varten. Huomioi tarkasti käyttöohjeen sisältämät varoitukset käyttäjien turvallisuuden varmistamiseksi ja omaisuusvahinkojen välttämiseksi. Valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet varoitusten ja turvallisuusohjeiden vastaisesta toiminnasta. 1.1 Lasten ja taitamattomien henkilöiden turvallisuus Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai henkisesti rajoitteisten tai kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä. Pikkulapsia on valvottava eikä heidän pidä antaa leikkiä laitteella. Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voisivat aiheuttaa tukehtumisvaaran. Kun poistat laitteen käytöstä lopullisesti, irrota pistoke pistorasiasta, leikkaa virtajohto irti (mahdollisimman läheltä laitteen liitäntäkohtaa) ja irrota laitteen ovi. Tällä tavoin voidaan välttää leikkiville lapsille aiheutuva sähköiskun tai loukkuunjäämisen vaara. Tässä laitteessa on magneettiset oven tiivisteet. Jos entisen laitteesi ovessa on jousilukitus (salpa), riko jousilukitus, ennen kuin poistat vanhan laitteen käytöstä estääksesi lasten loukkuunjäämisen vaaran. 1.2 Yleiset turvallisuusohjeet VAROITUS! SUOMI 19 Pidä kalusteen sisään asennetun laitteen syvennyksen tai kalustekaapin ilmanvaihtoaukot vapaina. Laite on tarkoitettu elintarvikkeiden ja/tai juomien säilyttämiseen normaalissa kotitalouskäytössä ja vastaavissa käytössä, joita ovat muun muassa: henkilöstön keittiöympäristöt liikkeissä, toimistoissa ja muissa työympäristöissä hotellien, motellien ja muiden majatalojen asiakkaiden käyttöympäristöt majoitus ja aamiainen -ympäristöt ateriapalvelut ja vastaavat vähittäismyynnistä poikkeavat käytöt. Älä yritä nopeuttaa sulatusta mekaanisten laitteiden tai muun keinotekoisen sulatusvälineen avulla. Älä käytä muita sähkölaitteita (esim. jäätelökonetta) jäähdytyslaitteiden sisällä, ellei valmistaja ole hyväksynyt niitä kyseiseen käyttötarkoitukseen. Varo vahingoittamasta jäähdytysputkistoa. Laitteen jäähdytysputkisto sisältää isobutaania (R600a), joka on hyvin ympäristöystävällinen maakaasu, mutta kuitenkin tulenarka. Varmista, etteivät jäähdytysputkiston komponentit pääse vaurioitumaan laitteen kuljetuksen ja asennuksen aikana. Jos jäähdytysputkisto vaurioituu: Vältä avotulta ja muita syttymislähteitä. Tuuleta huolellisesti huone, johon laite on sijoitettu. Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen laitteeseen on vaarallista. Vahingoittunut virtajohto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun. VAROITUS! Sähköosien (virtajohto, pistoke, kompressori) vaihdon saa suorittaa vain valtuutettu huoltoliike vaaratilanteiden välttämiseksi.

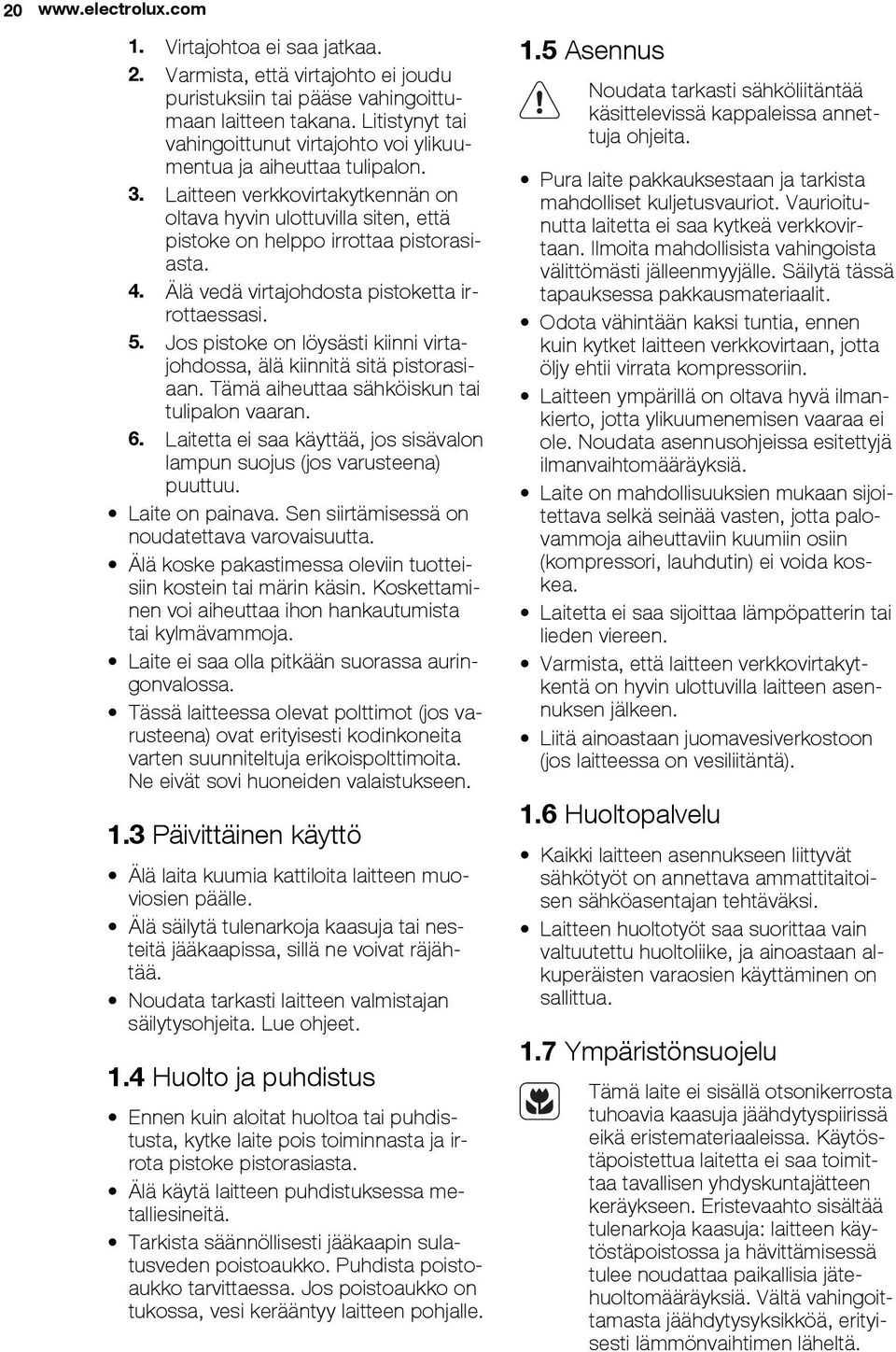

20 Virtajohtoa ei saa jatkaa. 2. Varmista, että virtajohto ei joudu puristuksiin tai pääse vahingoittumaan laitteen takana. Litistynyt tai vahingoittunut virtajohto voi ylikuumentua ja aiheuttaa tulipalon. 3. Laitteen verkkovirtakytkennän on oltava hyvin ulottuvilla siten, että pistoke on helppo irrottaa pistorasiasta. 4. Älä vedä virtajohdosta pistoketta irrottaessasi. 5. Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan. Tämä aiheuttaa sähköiskun tai tulipalon vaaran. 6. Laitetta ei saa käyttää, jos sisävalon lampun suojus (jos varusteena) puuttuu. Laite on painava. Sen siirtämisessä on noudatettava varovaisuutta. Älä koske pakastimessa oleviin tuotteisiin kostein tai märin käsin. Koskettaminen voi aiheuttaa ihon hankautumista tai kylmävammoja. Laite ei saa olla pitkään suorassa auringonvalossa. Tässä laitteessa olevat polttimot (jos varusteena) ovat erityisesti kodinkoneita varten suunniteltuja erikoispolttimoita. Ne eivät sovi huoneiden valaistukseen. 1.3 Päivittäinen käyttö Älä laita kuumia kattiloita laitteen muoviosien päälle. Älä säilytä tulenarkoja kaasuja tai nesteitä jääkaapissa, sillä ne voivat räjähtää. Noudata tarkasti laitteen valmistajan säilytysohjeita. Lue ohjeet. 1.4 Huolto ja puhdistus Ennen kuin aloitat huoltoa tai puhdistusta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta. Älä käytä laitteen puhdistuksessa metalliesineitä. Tarkista säännöllisesti jääkaapin sulatusveden poistoaukko. Puhdista poistoaukko tarvittaessa. Jos poistoaukko on tukossa, vesi kerääntyy laitteen pohjalle. 1.5 Asennus Noudata tarkasti sähköliitäntää käsittelevissä kappaleissa annettuja ohjeita. Pura laite pakkauksestaan ja tarkista mahdolliset kuljetusvauriot. Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ilmoita mahdollisista vahingoista välittömästi jälleenmyyjälle. Säilytä tässä tapauksessa pakkausmateriaalit. Odota vähintään kaksi tuntia, ennen kuin kytket laitteen verkkovirtaan, jotta öljy ehtii virrata kompressoriin. Laitteen ympärillä on oltava hyvä ilmankierto, jotta ylikuumenemisen vaaraa ei ole. Noudata asennusohjeissa esitettyjä ilmanvaihtomääräyksiä. Laite on mahdollisuuksien mukaan sijoitettava selkä seinää vasten, jotta palovammoja aiheuttaviin kuumiin osiin (kompressori, lauhdutin) ei voida koskea. Laitetta ei saa sijoittaa lämpöpatterin tai lieden viereen. Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen. Liitä ainoastaan juomavesiverkostoon (jos laitteessa on vesiliitäntä). 1.6 Huoltopalvelu Kaikki laitteen asennukseen liittyvät sähkötyöt on annettava ammattitaitoisen sähköasentajan tehtäväksi. Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoliike, ja ainoastaan alkuperäisten varaosien käyttäminen on sallittua. 1.7 Ympäristönsuojelu Tämä laite ei sisällä otsonikerrosta tuhoavia kaasuja jäähdytyspiirissä eikä eristemateriaaleissa. Käytöstäpoistettua laitetta ei saa toimittaa tavallisen yhdyskuntajätteen keräykseen. Eristevaahto sisältää tulenarkoja kaasuja: laitteen käytöstäpoistossa ja hävittämisessä tulee noudattaa paikallisia jätehuoltomääräyksiä. Vältä vahingoittamasta jäähdytysyksikköä, erityisesti lämmönvaihtimen läheltä.

21 SUOMI 21 Tässä laitteessa käytetyt, symbolilla merkityt materiaalit ovat kierrätettäviä. 2. LAITTEEN KUVAUS Lasihyllyt 2 DynamicAir-säätö 3 Pulloteline 4 Käyttöpaneeli 5 Puolikas hylly 6 Voilokero 7 Ovilokerot 8 Arvokilpi 9 CrispFresh-laatikot 3. KÄYTTÖPANEELI ON/OFF -painike 2 Mode -painike

22 Näyttö 4 Lämpötilan alennuspainike 5 Lämpötilan lisäyspainike Esimääritetyt painikkeiden äänet voidaan asettaa korkeaksi painamalla samanaikaisesti Mode-painiketta ja lämpötilan alennuspainiketta muutaman sekunnin ajan. Asetusta voidaan säätää. 3.1 Näyttö A B C D E F A) Lämpötilanäyttö B) Lomatoiminto C) EcoMode-toiminto D) ShoppingMode-toiminto E) Ovihälytyksen merkkivalo F) FreeStore toiminto Kun toiminto tai lämpötilapainike valitaan, animaatiot käynnistyvät. Kun lämpötila valitaan, animaatio vilkkuu muutaman minuutin ajan. 3.2 Laitteen käynnistäminen Laite kytketään toimintaan seuraavalla tavalla: 1. Liitä pistoke pistorasiaan. 2. Paina ON/OFF-painiketta, jos näyttö ei ole päällä. 3. Jos DEMO tulee näkyviin näyttöön, laite on esitystilassa. Lue ohjeet kohdasta "Käyttöhäiriöt". 4. Lämpötilanäytöt näyttävät asetetun oletuslämpötilan. Jos haluat muuttaa lämpötila-asetusta, katso kohta "Lämpötilan säätäminen". 3.3 Laitteen kytkeminen pois toiminnasta Laite kytketään pois toiminnasta seuraavalla tavalla: 1. Paina ON/OFF-painiketta 3 sekunnin ajan. 2. Näyttö sammuu. 3. Katkaise laitteen virta irrottamalla laitteen pistoke pistorasiasta. 3.4 Lämpötilan säätäminen Lämpötilapainikkeilla voidaan säätää jääkaapin lämpötila-asetuksia. Aseta oletuslämpötila: jääkaappi +5 C. Lämpötilanäyttö näyttää asetetun lämpötilan. Asetettu lämpötila saavutetaan 24 tunnin kuluessa. Asetettu lämpötila säilyy laitteen muistissa sähkökatkoksen jälkeen. 3.5 EcoMode Optimoi elintarvikkeiden säilytys valitsemalla EcoMode. Käynnistä toiminto seuraavasti: 1. Paina Mode-painiketta, kunnes vastaava kuvake tulee näkyviin. Lämpötilan merkkivalo näyttää asetetun lämpötilan: jääkaappi: +4 C Sammuta toiminto seuraavasti: 1. Paina painiketta Mode toisen toiminnon valitsemiseksi tai paina painiketta Mode, kunnes mikään erityisistä kuvakkeista ei näy.

23 SUOMI 23 Toiminto voidaan sammuttaa muuttamalla lämpötilaa. 3.6 ShoppingMode Jos laitat jääkaappiin paljon tuoreita elintarvikkeita, esimerkiksi kaupassakäynnin jälkeen, on suositeltavaa kytkeä ShoppingMode-toiminto, jotta tuotteet jäähtyvät nopeammin. Tällä tavoin voidaan välttää myös muiden jo jääkaapissa olevien elintarvikkeiden lämpeneminen. Käynnistä toiminto seuraavasti: 1. Paina Mode-painiketta, kunnes vastaava kuvake tulee näkyviin. ShoppingMode kytkeytyy pois toiminnasta automaattisesti noin kuuden tunnin kuluttua. Toiminnon poistaminen käytöstä ennen sen automaattista päättymistä: 1. Paina painiketta Mode toisen toiminnon valitsemiseksi tai paina painiketta Mode, kunnes mikään erityisistä kuvakkeista ei näy. Toiminto voidaan sammuttaa muuttamalla jääkaapin lämpötilaasetusta. 3.7 Lomatoiminto Tämän toiminnon avulla voit tyhjentää jääkaapin ja jättää oven kiinni esimerkiksi pitkän loman ajaksi ilman, että jääkaappiin muodostuu epämiellyttävää hajua. Jääkaappiosasto on tyhjennettävä lomatoiminnon käytön ajaksi. Käynnistä toiminto seuraavasti: 1. Paina Mode-painiketta, kunnes vastaava kuvake tulee näkyviin. Jääkaapin lämpötilanäytössä näkyy asetettu lämpötila. Sammuta toiminto seuraavasti: 1. Paina painiketta Mode toisen toiminnon valitsemiseksi tai paina painiketta Mode, kunnes mikään kuvakkeista ei näy. Toiminto voidaan sammuttaa muuttamalla jääkaapin lämpötilaasetusta. 3.8 FreeStore tila Käynnistä toiminto seuraavasti: 1. Paina Mode-painiketta, kunnes vastaava kuvake tulee näkyviin. 2. FreeStore-merkkivalo syttyy. Sammuta toiminto seuraavasti: 1. Paina painiketta Mode toisen toiminnon valitsemiseksi tai paina painiketta Mode, kunnes mikään erityisistä kuvakkeista ei näy. Jos toiminto on aktivoitu automaattisesti, FreeStore-merkkivalo ei pala (katso kohta "Päivittäinen käyttö"). FreeStore-toiminnon käyttäminen lisää energiankulutusta. 3.9 Ovihälytys Jos ovi on auki muutaman minuutin ajan, laitteesta kuuluu äänimerkki. Oven aukiolo ilmaistaan seuraavasti: vilkkuva hälytysmerkki äänimerkki Kun olosuhteet ovat palautuneet normaaleiksi (ovi suljettu), äänimerkki sammuu. Hälytyksen aikana merkkiääni voidaan sammuttaa painamalla mitä tahansa painiketta.

24 PÄIVITTÄINEN KÄYTTÖ 4.1 Siirrettävät hyllyt Jääkaapin seinissä on kannattimia eri tasoilla, minkä ansiosta hyllyt voidaan sijoittaa halutulle tasolle. 4.2 Ovilokeroiden sijoittaminen Ovilokerot voidaan sijoittaa eri korkeuksille siten, että erikokoiset pakkaukset mahtuvat lokeroihin. Ovilokeroiden korkeus säädetään seuraavasti: vedä lokeroa varovasti nuolen suuntaan, kunnes se irtoaa kiinnikkeestään. Sijoita lokero sen jälkeen haluamallesi korkeudelle. 4.3 Pulloteline Sijoita pullot valmiiksi asetettuun hyllyyn. Jos hylly on vaakasuorassa, laita siihen vain suljettuja pulloja. Pullohyllyä voidaan kallistaa, jotta siinä voidaan säilyttää myös avattuja pulloja. Nosta hyllyn etuosa seuraavalle hyllytasolle.

25 SUOMI CrispFresh -säilytyslaatikko Laatikko sopii hedelmien ja vihannesten säilyttämiseen. 4.5 Freshzone -säilytyslaatikko FreshZone -laatikko soveltuu tuoreiden elintarvikkeiden, kuten kalan, lihan ja äyriäisten säilyttämiseen, sillä laatikon lämpötila on alhaisempi kuin muualla jääkaapissa. 4.6 DYNAMICAIR Jääkaappiosastossa on laite, joka mahdollistaa elintarvikkeiden nopean jäähdyttämisen ja tasaisemman lämpötilan. Laite aktivoituu itsestään esimerkiksi oikean lämpötilan palauttamiseksi nopeasti oven avaamisen jälkeen tai silloin, kun ympäristön lämpötila on korkea. Mahdollistaa laitteen manuaalisen päälle kytkemisen tarvittaessa (katso kohta "DY- NAMICAIR -toiminto"). DYNAMICAIR pysähtyy, kun ovi on auki, ja käynnistyy uudelleen oven sulkemisen jälkeen. 5. HYÖDYLLISIÄ NEUVOJA JA VINKKEJÄ 5.1 Energiansäästövinkkejä Älä avaa ovea usein äläkä pidä ovea auki pitempään kuin on tarpeen. Jos ympäristön lämpötila on korkea, ja lämpötila on säädetty hyvin kylmäksi kaapin ollessa hyvin täynnä, kompressori voi käydä jatkuvasti, jolloin haihduttimeen muodostuu huurretta tai jäätä. Käännä tässä tapauksessa lämpötilan säädin korkeampaan lämpötilaan automaattisen sulatuksen käynnistämiseksi, jolloin myös energiankulutus vähenee. 5.2 Tuoreiden elintarvikkeiden säilytys Noudata seuraavia ohjeita varmistaaksesi elintarvikkeiden parhaan mahdollisen säilyvyyden: Alä laita jääkaappiin lämpimiä ruokia tai haihtuvia nesteitä

26 26 Peitä ruoka kannella tai kääri folioon tms. erityisesti, kun ruoka on voimakastuoksuista Sijoita elintarvikkeet jääkaappiin siten, että ilma pääsee kiertämään vapaasti niiden ympärillä 5.3 Säilytysohjeita Vinkkejä: Liha (kaikki tyypit): pakkaa muovipusseihin ja laita vihanneslaatikon päällä olevalle lasihyllylle. Säilytä lihaa tällä tavoin korkeintaan muutama päivä. Kypsennetyt ruoat, kylmät ruoat, jne.: peitä kannella ja aseta ne mille hyllylle tahansa. Hedelmät ja vihannekset: puhdista huolellisesti ja säilytä niille tarkoitetussa laatikossa/laatikoissa. Voi ja juusto: säilytä ilmatiiviissä rasioissa tai pakattuna alumiinifolioon tai muovipussiin mahdollisimman ilmatiiviisti. Pullot: säilytä pullot suljettuina joko pullotelineessä tai oven pullohyllyssä. Banaaneita, perunoita, sipuleita ja valkosipuleita ei pidä säilyttää jääkaapissa pakkaamattomana. 6. HOITO JA PUHDISTUS 6.1 Sisätilan puhdistaminen Ennen kuin otat laitteen käyttöön, pese sisäosat ja kaikki kaapin sisään sijoitettavat varusteet haalealla vedellä ja käsitiskiaineella poistaaksesi näin uudelle laitteelle tyypillisen hajun. Kuivaa pinnat ja varusteet lopuksi huolellisesti. Älä käytä puhdistusaineita tai hankaavia jauheita, sillä ne vahingoittavat pintoja. HUOMIO Kytke laite irti verkkovirrasta ennen puhdistus- ja huoltotöiden aloittamista. Laitteen jäähdytysyksikkö sisältää hiilivetyä; Jäähdytysyksikön huollon ja täytön saa suorittaa ainoastaan valtuutettu huoltoliike. 6.2 Säännöllinen puhdistus Laite on puhdistettava säännöllisesti: Puhdista sisäosa ja varusteet lämpimällä vedellä ja käsitiskiaineella. Tarkista oven tiivisteet säännöllisesti ja pyyhi puhtaaksi. Huuhtele ja kuivaa huolellisesti. Älä vedä, siirrä tai vahingoita kaapin sisällä olevia putkia ja/tai kaapeleita. Älä käytä puhdistusaineita, hankausjauhetta, voimakastuoksuisia puhdistustuotteita tai kiillotusvahaa sisätilojen puhdistamisessa, sillä tällaiset tuotteet vahingoittavat pintoja ja jättävät voimakkaan tuoksun. Puhdista laitteen takapuolella sijaitsevat lauhdutin (musta ritilä) ja kompressori harjalla. Tämä toimenpide parantaa laitteen suorituskykyä ja säästää energiaa. Varo vahingoittamasta jäähdytysjärjestelmää. Monet keittiön pintojen puhdistusaineet sisältävät kemikaaleja, jotka voivat vahingoittaa laitteen muoviosia. Tästä syystä laitteen ulkopintojen puhdistuksessa on suositeltavaa käyttää vain lämmintä vettä ja käsitiskiainetta.

27 SUOMI Jääkaapin sulattaminen Normaalikäytössä huurretta poistuu automaattisesti jääkaappiosaston höyrystimestä aina kompressorin pysähtyessä. Sulatusvesi valuu tyhjennysaukosta laitteen takana, kompressorin yläpuolella sijaitsevaan kaukaloon, josta se haihtuu. Jääkaappiosaston kanavan keskellä oleva sulatusveden tyhjennysaukko on tärkeää puhdistaa säännöllisin väliajoin, jotta vettä ei tulvi yli ja tipu ruokien päälle. Käytä puhdistuksessa mukana toimitettua välinettä, joka on kiinnitetty tyhjennysaukkoon. 7. VIANMÄÄRITYS Käytön aikana voi usein esiintyä pieniä mutta harmittavia ongelmia, jotka eivät vaadi huoltohenkilöstön kutsumista. Seuraavassa taulukossa annetaan ohjeet, joita noudattamalla voidaan välttää huoltokustannuksia. Laite toimii jaksoittain, joten kompressorin pysähtyminen ei tarkoita virran katkeamista. Sen vuoksi laitteen sähköosiin ei saa koskea ennen virran katkaisemista. Laitteen toimintaan kuuluu tiettyjä ääniä (kompressorin ja ilman kierrätyksen ääni). Tämä ei merkitse vikaa, vaan se kuuluu normaaliin toimintaan. Ongelma Mahdollinen syy Korjaustoimenpide Laitteen käyntiääni on kova. Äänimerkki kuuluu. Hälytysmerkkivalo vilkkuu. Ylä- tai alaneliö näkyy lämpötilanäytössä. Laitetta ei ole tuettu kunnolla paikalleen. Ovi ei ole kunnolla kiinni. On tapahtunut lämpötilan mittausvirhe. Tarkista, että laite on tukevasti paikallaan (kaikki jalat koskevat lattiaan). Katso kohta "Tasapainottaminen". Lue ohjeet kohdasta "Ovihälytys". Ota yhteys valtuutettuun huoltoliikkeeseen (jäähdytysjärjestelmä pitää elintarvikkeet kylminä, mutta lämpötilaa ei voi säätää).

28 28 Ongelma Mahdollinen syy Korjaustoimenpide demo tulee näkymään näyttöön. Kompressori toimii jatkuvasti. Vettä valuu jääkaapin sisälle. Vettä valuu lattialle. Laitteen lämpötila on liian alhainen. Laitteen lämpötila on liian korkea. Jääkaapin lämpötila on liian korkea. Laite ei toimi lainkaan. Laite on esittelytilassa. Paina OK-painiketta noin 10 sekunnin ajan, kunnes kuulet pitkän äänimerkin ja näyttö sammuu lyhyeksi ajaksi: laite käynnistyy ja toimii normaalisti. Lämpötilan säädin ei ehkä ole oikeassa asennossa. Ovi ei ole kunnolla kiinni. Ovea on avattu liian usein. Ruoat ovat liian lämpimiä. Huoneen lämpötila on liian korkea. Veden tyhjennysaukko on tukossa. Elintarvikkeet estävät veden valumisen vedenkeruukaukaloon. Sulatusvesi ei poistu kompressorin yläpuolella olevaan haihdutusastiaan. Lämpötilan säädin ei ehkä ole oikeassa asennossa. Lämpötilan säädin ei ehkä ole oikeassa asennossa. Ovi ei ole kunnolla kiinni. Ruoat ovat liian lämpimiä. Laitteen kylmän ilman kierto ei toimi. Jääkaappiin on laitettu samanaikaisesti suuria määriä elintarvikkeita. Virta on katkaistu laitteesta. Pistoke ei ole kunnolla kiinni pistorasiassa. Säädä lämpötila korkeammaksi. Lue ohjeet kohdasta "Oven sulkeminen". Älä pidä ovea auki pitempään kuin on tarpeen. Anna lämpötilan laskea huoneen lämpötilaan ennen kuin laitat ruoat laitteeseen. Laske huoneen lämpötilaa. Puhdista veden tyhjennysaukko. Varmista, että elintarvikkeet eivät kosketa takaseinää. Kiinnitä sulatusveden poistoputki haihdutusastiaan. Säädä lämpötila korkeammaksi. Säädä lämpötila alhaisemmaksi. Lue ohjeet kohdasta "Oven sulkeminen". Anna lämpötilan laskea huoneen lämpötilaan ennen kuin laitat ruoat laitteeseen. Tarkista kylmän ilman kierto. Sijoita jääkaappiin pienempiä ruokamääriä yhdellä kertaa. Kytke laitteeseen virta. Kiinnitä pistoke oikein pistorasiaan.

29 Ongelma Mahdollinen syy Korjaustoimenpide Laitteeseen ei tule virtaa. Pistorasiaan ei tule jännitettä. Kokeile kytkemällä pistorasiaan jokin toinen sähkölaite. Tarkista sulake. Ota yhteys sähköasentajaan. Valo ei syty. Lamppu on palanut. Lue ohjeet kohdasta "Lampun vaihtaminen". Ovi on ollut auki liian pitkään. Sulje ovi. Ovi osuu ilmanvaihtosäleikköön. Ovi ei ole kohdallaan. Laite ei ole oikein tasapainotettu. Laite ei ole oikein tasapainotettu. Katso kohta "Tasapainottaminen". Katso kohta "Tasapainottaminen". Jos nämä ohjeet eivät ratkaise ongelmaa, ota yhteys lähimpään valtuutettuun huoltoliikkeeseen. 7.1 Lampun vaihtaminen Jääkaapissa on pitkäikäinen LED-valo. Vain huoltopalvelu saa vaihtaa lampun. Ota yhteyttä asiakaspalveluun. 7.2 Oven sulkeminen 1. Puhdista oven tiivisteet. SUOMI Säädä ovea tarvittaessa. Lue ohjeet kohdasta "Asennus". 3. Vaihda tarvittaessa vaurioituneet oven tiivisteet. Ota yhteys valtuutettuun huoltoliikkeeseen. 8. ASENNUS VAROITUS! Lue huolellisesti turvallisuusohjeet oman turvallisuutesi ja laitteen asianmukaisen toiminnan varmistamiseksi, ennen kuin aloitat laitteen asennuksen. 8.1 Sijoittaminen Asenna laite paikkaan, jossa ympäristön lämpötila vastaa laitteen arvokilvessä mainittua ilmastoluokkaa: Ilmas- Ympäristön lämpötila toluok- ka SN +10 C C N +16 C C ST +16 C C T +16 C C

30 Sijoituspaikka 100 mm min 20 mm A 8.3 Sähköliitäntä B Ennen kuin kytket laitteen verkkovirtaan, tarkista, että arvokilvessä mainittu jännite ja taajuus vastaavat verkkovirran arvoja. Laite on kytkettävä maadoitettuun pistorasiaan. Virtajohdon pistoke on varustettu maadoituskoskettimella. Jos pistorasia, johon laite kytketään, ei ole maadoitettu, Älä sijoita laitetta lämmönlähteiden, kuten lämpöpattereiden, boilereiden tms. lähelle tai suoraan auringonvaloon. Tarkista, että ilma pääsee kiertämään vapaasti laitteen takana. Jos laite sijoitetaan keittiökaapin alapuolelle, laitteen yläreunan ja keittiökaapin välillä tulee olla vähintään 100 mm parhaan suorituskyvyn varmistamiseksi. Mahdollisuuksien mukaan tulee kuitenkin välttää sijoittamasta laitetta kalustekaapin alapuolelle. Laite voidaan säätää tarkasti vaakatasoon sen pohjassa olevan yhden tai useamman säätöjalan avulla. VAROITUS! Käyttäjän on pystyttävä irrottamaan laite sähköverkosta. Asennuksen jälkeen pistokkeen on oltava helposti käyttäjän ulottuvilla. ota yhteys sähköasentajaan ja pyydä asentajaa kytkemään laite erilliseen maadoitusliittimeen voimassa olevien määräysten mukaisesti. Valmistaja ei vastaa millään tavalla vahingoista, mikäli edellä olevia turvallisuusohjeita ei ole noudatettu. Tämä laite vastaa Euroopan yhteisön. direktiivejä. 8.4 Takaosan välikappaleet Kaksi välikappaletta toimitetaan asiakirjapussin mukana. Asenna välikappaleet seuraavasti: 1. Avaa ruuvi. 2. Kiinnitä välikappale ruuvin alapuolelle. 3. Käännä välikappale oikeaan asentoon. 4. Kiristä ruuvit uudelleen.

31 SUOMI Tasapainotus Kun laite on hyvin tasapainotettu, se ei tärise eikä siitä kuulu ääntä toiminnan aikana. Säädä laitteen korkeutta löysäämällä tai kiristämällä kahta säädettävää etujalkaa. 8.6 Oven kätisyyden vaihtaminen Avautumissuunnan vaihdossa tarvitaan toinen henkilö, joka pitää laitteen ovia tukevasti toimenpiteiden aikana. Oven avautumissuunta vaihdetaan seuraavalla tavalla: Irrota pistoke pistorasiasta. Ruuvaa ylätappi irti ja kiinnitä se vastakkaiselle puolelle. Irrota ovi. A C B Poista jalusta. Irrota suojus (A) ja kiinnitä se vastakkaiselle puolelle. Ruuvaa auki alasarana (C) ja aluslaatat (B). Aseta tappi ja aluslaatat vastakkaiselle puolelle.

32 32 C B A Ruuvaa kiinni yläsarana. Asenna ovi paikalleen. Poista suojukset. (B) Poista suojuksien tapit. (A) Ruuvaa irti kahvat ja kiinnitä ne vastakkaiselle puolelle. (C) Kiinnitä suojuksen tapit (A) vastakkaiselle puolelle. Tarkista lopuksi seuraavat seikat: Kaikki ruuvit on kiristetty. Ovi avautuu ja sulkeutuu kunnolla. Jos sijoituspaikan lämpötila on alhainen (esim. talvella), tiiviste ei mahdollisesti tartu hyvin. Odota tässä tapauksessa, että tiiviste kiinnittyy itsestään. Jos et halua suorittaa edellä kuvattuja toimenpiteitä itse, voit ottaa yhteyttä valtuutettuun huoltoliikkeeseen. Huoltoliikkeen ammattitaitoinen asentaja vaihtaa oven kätisyyden korvausta vastaan. 9. TEKNISET TIEDOT Mitat Korkeus Leveys Syvyys 1854 mm 595 mm 658 mm Jännite V Taajuus 50 Hz Tekniset tiedot on merkitty laitteen sisälle, vasemmalle puolelle kiinnitettyyn arvokilpeen ja energiatarraan. 10. ÄÄNET Tietynlaiset äänet kuuluvat laitteen normaaliin toimintaan (kompressori, jäähdytysaineen kierto).
