KÄYTTÖ- JA HUOLTOKÄSIKIRJA GENIE E PAINOS ALKUPERÄISET OHJEET Dok Ver. AB

Transkriptio

1 KÄYTTÖ- JA HUOLTOKÄSIKIRJA GENIE E PAINOS FI ALKUPERÄISET OHJEET Dok Ver. AB

2 Tässä julkaisussa olevat kuvaukset eivät ole sitovia. Yritys varaa oikeuden tehdä muutoksia milloin tahansa osiin, yksityiskohtiin ja lisävarusteiden toimitukseen, jos niiden katsotaan parantavan tuotetta tai olevan tarpeellisia rakenteelliselta tai kaupalliselta kannalta. Tämän julkaisun tekstien ja kuvien kopiointi, myös osittainen, on kiellettyä voimassa olevien lakien mukaan. Yritys varaa oikeuden teknisiin muutoksiin ja/tai varusteisiin liittyviin muutoksiin. Kuvat ovat viitteellisiä eikä niitä tule pitää sitovina muotoilun tai varusteiden osalta. Käsikirjassa käytetyt merkit Avonainen kirja merkillä i: Tarkoittaa, että käyttäjän on katsottava käyttöohjeita Avonainen kirja: Tarkoittaa, että käyttäjän on luettava käyttökäsikirja ennen laitteen käyttöä Varoitusmerkki Lue huolellisesti kohdat, joiden edellä on tämä merkki, käyttäjän turvallisuuden ja laiteturvallisuuden vuoksi Varoitusmerkki Osoittaa kaasujen sisäänhengitysvaaraa ja myrkyllisten nesteiden vuotovaaraa Hävitysmerkki Lue huolellisesti kohdat, joiden edellä on tämä merkki, laitteen hävittämiseksi

3 YHTEENVETO LAITTEEN VASTAANOTTO...4 TUNNUSLAATTA...4 ESIPUHE...4 KÄYTTÖTARKOITUS AIOTTU KÄYTTÖ...4 TEKNINEN KUVAUS...5 LAITTEESSA KÄYTETYT MERKIT...6 YLEISET TURVASÄÄNNÖT...7 LAITTEEN VALMISTELU PAKKAUKSESSA OLEVAN LAITTEEN LIIKUTTELU LAITTEEN OTTAMINEN ULOS PAKKAUKSESTA PAKKAUKSESTA POISTETUN LAITTEEN LIIKUTTELU JA KULJETUS LAITTEEN KYTKENTÄ MITTARITAULUN OSAT KÄDENSIJAN KIINNITYS LIUOSSÄILIÖ PUHDISTUSAINELIUOS KERÄYSSÄILIÖ HARJAN ASENNUS...10 YÖSKENTELY TYÖSKENTELYYN VALMISTAUTUMINEN LIIAN TÄYNNÄ -VÄLINE ETENEMINEN...12 TYÖSKENTELYN LOPUKSI...13 PÄIVITTÄINEN HUOLTO KERÄYSSÄILIÖN PUHDISTUS LIUOSSÄILIÖN TYHJENNYS LATTIAN PYYHKIMEN PUHDISTUS LATTIAN PYYHKIMEN KUMIOSIEN VAIHTO HARJAN IRROTUS...16 SÄÄNNÖLLINEN HUOLTO LATTIANPYYHKIMEN LETKUN PUHDISTUS SUODATTIMEN JA LIUOSSÄILIÖN PUHDISTUS...17 TOIMINNAN OHJAUS SÄHKÖLAITTEISTON TURVALLISUUS HARJOIHIN TULEE LIIAN VÄHÄN VETTÄ LAITE PUHDISTAA HUONOSTI LATTIANPYYHIN EI KUIVAA KUNNOLLA LIIALLINEN VAAHDON MUODOSTUS...18 HARJOJEN VALINTA JA KÄYTTÖ...19 SUOSITELTU SYÖTTÖJATKOJOHTO...19 LAITTEEN HÄVITYS...20 EY-VAATIMUSTEMUKAISUUSVAKUUTUS

4 Laitteen vastaanotto Tunnuslaatta Vastaanottohetkellä on tärkeää tarkistaa, että vastaanottaja on saanut kaikki mukana olevissa asiakirjoissa mainitut osat. Lisäksi tulee tarkastaa, ettei laite ole vauriitunut kuljetuksen aikana. Jos laite on vaurioitunut, ilmoita tavarantoimittajalle vahingon suuruus ja ota samalla yhteyttä asiakaspalveluumme. Ainoastaan toimimalla tällä tavoin nopeasti, on mahdollista saada puuttuvat osat tai korvauksen vaurioista. Esipuhe GENIE E on lattioiden märkälakaisukone, joka pyörivän harjan mekaanista toimintaa ja vesi-pesuaineseoksen kemiaalista toimintaa hyödyntäen puhdistaa minkälaisen tahansa lattian ja tämän lisäksi kerää talteen irronneen lian ja lattian pinnalle jääneen ylimääräisen pesuliuoksen. Laitetta tulee käyttää ainoastaan tähän tarkoitukseen. Paraskin laite pystyy toimimaan kunnolla ja näyttämään tehokkuutensa ainoastaan, jos sitä käytetään ja huolletaan oikein. Tämän vuoksi pyydämme lukemaan huolellisesti tämän ohjekirjan ja lukemaan sitä uudelleen aina, kun laitteen käytössä ilmenee ongelmia. Tarvittaessa huoltopalvelumme, joka on järjestetty yhteistyössä jälleenmyyjiemme kanssa, antaa neuvoja tai suorittaa korjauksia. Käyttötarkoitus Aiottu käyttö Lattioiden märkälakaisukone on tarkoitettu pintojen ja lattioiden ammattimaiseen puhdistukseen teollisuudessa, kaupallisissa ja julkisissa tiloissa. Laite sopii käytettäväksi ainoastaan suljetuissa tai katetuissa tiloissa. Laitetta ei tule käyttää sateessa tai vesisuihkussa. Laitteen käyttäminen vaarallisten pölyjen tai syttyvien nesteiden keräämiseen on KIELLETTYÄ tiloissa, joissa on oloemassa räjähdysvaara. Laite ei sovi henkilöiden tai esineiden kuljettamiseen. 4

5 TEKNINEN KUVAUS UM Genie E Nimellisteho W 540 Työskentelyalueen leveys mm 350 Takalattiapyyhkimen leveys mm 440 Työskentelykapasiteetti m 2 /h 1050 Vedenkulutus g/m 2 - Harjat (halkaisija tai pituus) mm 350 Harjojen kierrosnopeus kierr./min. 140 Harjoihin kohdistuva paine Kg 17,7 harjojen moottori - nimellisjännite V/Hz 230/50 Harjojen moottori - maks. ottoteho W 320 Etenemistavat puoli-aut. Etenemisnopeus Km/h 3 Maksimikallistus 2% Imun moottori - nimellisjännite V/Hz 230/50 Imun moottori - maks. ottoteho W 220 Imulaitteen imu mbar 722 Liuossäiliö PE l 7,5 Keräyssäiliö PE l 9,3 Laitteen paino tyhjänä (harja ja säiliöt mukaan luettuina) Kg 35,2 Laitteen paino tyhjänä (ilman harjaa ja keräyssäiliötä) Kg 31,1 Käyttövalmiin laitteen bruttopaino Kg 42,7 Avoimen laitteen mitat (pituus/ korkeus/ leveys) mm / mm / mm 620 / 1050 / 440 Taitetun laitteen mitat (pituus/ korkeus/ leveys) mm / mm / mm 885 / 425 / 440 Äänenpainotaso (IEC 704/1 mukainen) db (A) 66,1 Tärinätaso m/s 2 1,18 5

6 LAITTEESSA KÄYTETYT MERKIT Hanan merkki Käytetään osoittamaan sähköohjatun venttiilin kytkintä Jännitteen merkki Huomio Korkeajännitevaara Volt Imun moottorin merkki Käytetään osoittamaan imun moottorin kytkintä Osoittaa pesuaineliuoksen maksimilämpötilaa Sijaitsee liuossäiliön täyttöaukon lähellä Osoittaa laitteen sähköjärjestelmän maattopistettä Osoittaa suurinta ylitettävissä olevaa kallistusta 6

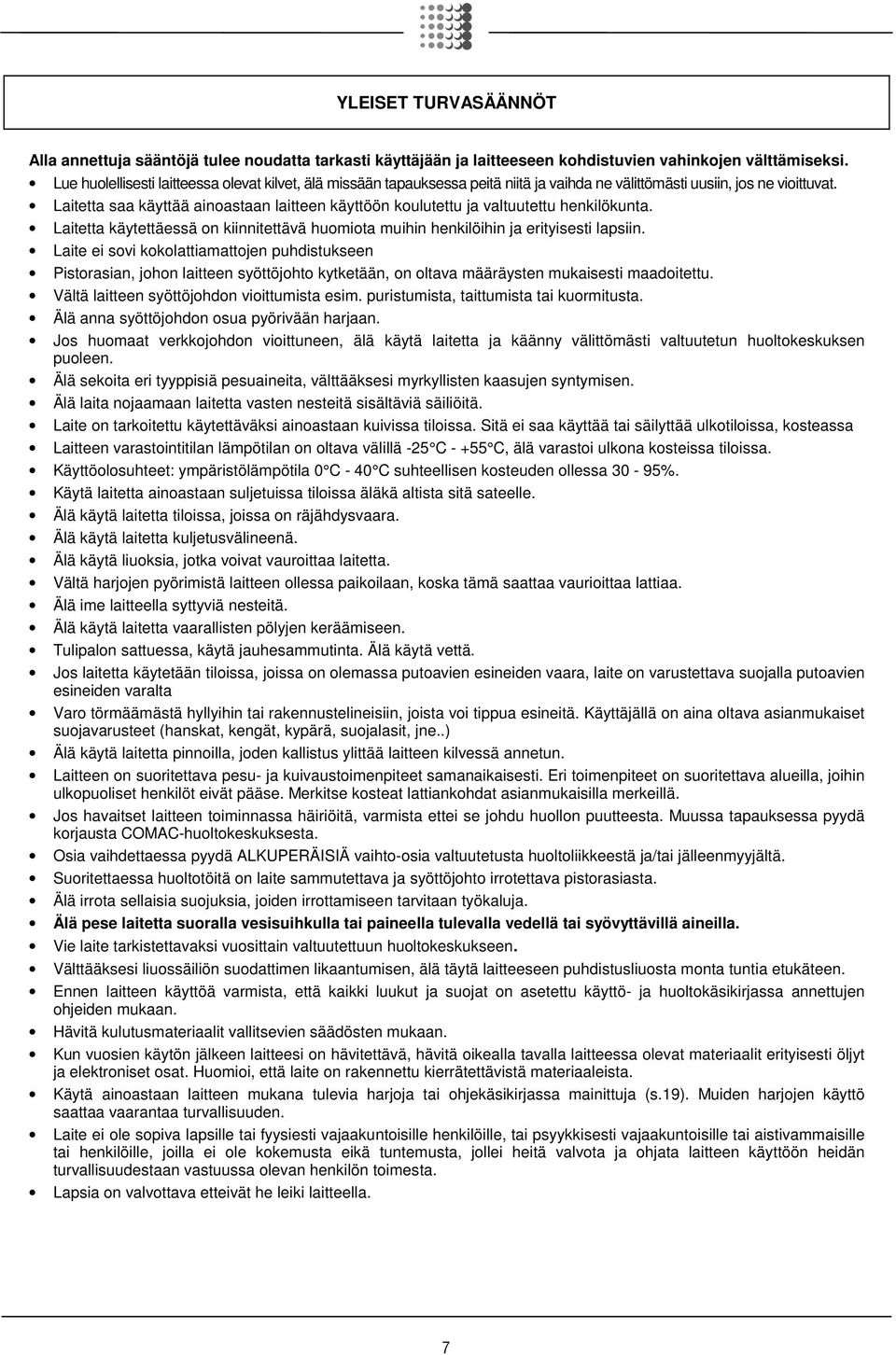

7 YLEISET TURVASÄÄNNÖT Alla annettuja sääntöjä tulee noudatta tarkasti käyttäjään ja laitteeseen kohdistuvien vahinkojen välttämiseksi. Lue huolellisesti laitteessa olevat kilvet, älä missään tapauksessa peitä niitä ja vaihda ne välittömästi uusiin, jos ne vioittuvat. Laitetta saa käyttää ainoastaan laitteen käyttöön koulutettu ja valtuutettu henkilökunta. Laitetta käytettäessä on kiinnitettävä huomiota muihin henkilöihin ja erityisesti lapsiin. Laite ei sovi kokolattiamattojen puhdistukseen Pistorasian, johon laitteen syöttöjohto kytketään, on oltava määräysten mukaisesti maadoitettu. Vältä laitteen syöttöjohdon vioittumista esim. puristumista, taittumista tai kuormitusta. Älä anna syöttöjohdon osua pyörivään harjaan. Jos huomaat verkkojohdon vioittuneen, älä käytä laitetta ja käänny välittömästi valtuutetun huoltokeskuksen puoleen. Älä sekoita eri tyyppisiä pesuaineita, välttääksesi myrkyllisten kaasujen syntymisen. Älä laita nojaamaan laitetta vasten nesteitä sisältäviä säiliöitä. Laite on tarkoitettu käytettäväksi ainoastaan kuivissa tiloissa. Sitä ei saa käyttää tai säilyttää ulkotiloissa, kosteassa Laitteen varastointitilan lämpötilan on oltava välillä -25 C C, älä varastoi ulkona kosteissa tiloissa. Käyttöolosuhteet: ympäristölämpötila 0 C - 40 C suhteellisen kosteuden ollessa 30-95%. Käytä laitetta ainoastaan suljetuissa tiloissa äläkä altista sitä sateelle. Älä käytä laitetta tiloissa, joissa on räjähdysvaara. Älä käytä laitetta kuljetusvälineenä. Älä käytä liuoksia, jotka voivat vauroittaa laitetta. Vältä harjojen pyörimistä laitteen ollessa paikoilaan, koska tämä saattaa vaurioittaa lattiaa. Älä ime laitteella syttyviä nesteitä. Älä käytä laitetta vaarallisten pölyjen keräämiseen. Tulipalon sattuessa, käytä jauhesammutinta. Älä käytä vettä. Jos laitetta käytetään tiloissa, joissa on olemassa putoavien esineiden vaara, laite on varustettava suojalla putoavien esineiden varalta Varo törmäämästä hyllyihin tai rakennustelineisiin, joista voi tippua esineitä. Käyttäjällä on aina oltava asianmukaiset suojavarusteet (hanskat, kengät, kypärä, suojalasit, jne..) Älä käytä laitetta pinnoilla, joden kallistus ylittää laitteen kilvessä annetun. Laitteen on suoritettava pesu- ja kuivaustoimenpiteet samanaikaisesti. Eri toimenpiteet on suoritettava alueilla, joihin ulkopuoliset henkilöt eivät pääse. Merkitse kosteat lattiankohdat asianmukaisilla merkeillä. Jos havaitset laitteen toiminnassa häiriöitä, varmista ettei se johdu huollon puutteesta. Muussa tapauksessa pyydä korjausta COMAC-huoltokeskuksesta. Osia vaihdettaessa pyydä ALKUPERÄISIÄ vaihto-osia valtuutetusta huoltoliikkeestä ja/tai jälleenmyyjältä. Suoritettaessa huoltotöitä on laite sammutettava ja syöttöjohto irrotettava pistorasiasta. Älä irrota sellaisia suojuksia, joiden irrottamiseen tarvitaan työkaluja. Älä pese laitetta suoralla vesisuihkulla tai paineella tulevalla vedellä tai syövyttävillä aineilla. Vie laite tarkistettavaksi vuosittain valtuutettuun huoltokeskukseen. Välttääksesi liuossäiliön suodattimen likaantumisen, älä täytä laitteeseen puhdistusliuosta monta tuntia etukäteen. Ennen laitteen käyttöä varmista, että kaikki luukut ja suojat on asetettu käyttö- ja huoltokäsikirjassa annettujen ohjeiden mukaan. Hävitä kulutusmateriaalit vallitsevien säädösten mukaan. Kun vuosien käytön jälkeen laitteesi on hävitettävä, hävitä oikealla tavalla laitteessa olevat materiaalit erityisesti öljyt ja elektroniset osat. Huomioi, että laite on rakennettu kierrätettävistä materiaaleista. Käytä ainoastaan laitteen mukana tulevia harjoja tai ohjekäsikirjassa mainittuja (s.19). Muiden harjojen käyttö saattaa vaarantaa turvallisuuden. Laite ei ole sopiva lapsille tai fyysiesti vajaakuntoisille henkilöille, tai psyykkisesti vajaakuntoisille tai aistivammaisille tai henkilöille, joilla ei ole kokemusta eikä tuntemusta, jollei heitä valvota ja ohjata laitteen käyttöön heidän turvallisuudestaan vastuussa olevan henkilön toimesta. Lapsia on valvottava etteivät he leiki laitteella. 7

8 LAITTEEN VALMISTELU 1. PAKKAUKSESSA OLEVAN LAITTEEN LIIKUTTELU Laite on erityisessä pakkauksessa. Jokainen kuormalava koostuu neljästä, kahdelle tasolle laitetusta laitteesta. Pakkauksia ei saa laittaa päällekkäin. Yksittäisen pakkauksen massa on 42 kg. Pakkauksen mitat: A : 500mm B : 500mm C : 1150mm A C B 2. LAITTEEN OTTAMINEN ULOS PAKKAUKSESTA 1. Avaa pakkaus merkitystä sivusta. 2. Ota laite ulos pakkauksesta. 3. PAKKAUKSESTA POISTETUN LAITTEEN LIIKUTTELU JA KULJETUS Genie E -laitetta on mahdollista hallita kaikissa tilanteissa ja sitä on mahdollista kuljetta ongelmitta pienissäkin autoissa. Riittää, että etuosaa nostetaan käyttämällä kahvaa vipuna ja hyödyntämällä takarenkaita, laite voidaan hinata minne tahansa ja lastata pakettiautoon käyttämällä ramppia. Genie E -laitetta on helppo kuljettaa myös autossa. Hyödyntämällä kahvan joustavuutta on se mahdollista taittaa (katso kahvan kiinnitys) ja kollegan avulla asettaa sen auton tavaratilaan ilman yhdenkään osan irrottamista. 4. LAITTEEN KYTKENTÄ Kytkemiseksi on tarpeen: 1. Kytke jatkojohto (ei varusteena) pistokkeeseen kädensijasta ulos tulevaan kaapeliliittimeen. 2. Lukita jatkojhoto kahvan etuosassa olevaan kaapelimen kannattimeen (2). 3. Kytkeä jatkojohto seinässä olevaan pistorasiaan. 8

9 LAITTEEN VALMISTELU 5. MITTARITAULUN OSAT Mittaritaulun osat: 1. Yleiskatkaisin (1) 2. Imukytkin (2) 3. Sähköohjatun venttiilin katkaisin (3) 6. KÄDENSIJAN KIINNITYS Kädensija, joka pakkaussyistä toimitetaan taitettuna, on asetettava työskentelyasentoon. Tämän suorittamiseksi toimi seuraavalla tavalla: 1. Nosta kädensijaa vetämällä ylöspäin nuolen osoittamaa vipua 2. Aseta laite työskentelyasentoon 7. LIUOSSÄILIÖ Joka kerta kun liuossäiliö täytetään, muista tyhjentää keräyssäiliö kokonaan. Tarkista, että korkki on oikein paikoillaan (A). Tarkista, että pikaliitin on kytketty oikein (B). 8. PUHDISTUSAINELIUOS Täyttääksesi liuossäiliön toimi seuraavalla tavalla: 1. Varmista, että keräyssäiliö on tyhjä 2. Varmista, että yleiskatkaisin on pois päältä 3. Irrota täyttökorkki, joka sijaitsee laitteen takaosassa oikealla 4. Täytä puhtaalla vedellä, jonka lämpötila ei ole yli 50 C. Lisää säiliöön nestemäistä pesuainetta vahvuudella ja tavalla, jotka on annettu pesuaineen valmistajan tarrassa. Liiallisen vaahdon muodostumisen välttämiseksi, joka saattaaisi vahingoittaa imun moottoria, käytä minimi prosenttimäärä pesuainetta. 9

10 LAITTEEN VALMISTELU HUOMIO: Laitteessa voidaan käyttää happamia tai alkalisia pesuaineita huollossa, joiden ph-arvo on välillä 4-10 ja jotka eivät sisällä:: hapattumisaineita, kllria tai bromia, formaldehydiä, mineraaliliuottimia. HUOMIO: Käytä aina pesuaineita, joiden säilytysastioissa näkyy teksti käytöstä lattioiden märkälakaisukoneissa. Älä käytä happamia, alkalisia tuotteita äläkä liuoksia, joissa ei ole ym. merkintää. Käytä aina hidastetulla vaahdolla toimivaa pesuainetta. Välttääksesi varmasti vaahdon muodostumisen, ennen työskentelyn aloittamista laita keräyssäiliöön minimimäärä vaahdonestoainetta. Älä käytä puhdasta etikkaa. HUOMIO:Suosittelemme käyttämään aina suojahanskoja käsiin kohdistuvien vakavien onnettomuuksien estämiseksi. 9. KERÄYSSÄILIÖ Tarkista, että keräyssäiliö on tyhjä, muussa tapauksessa tyhjennä se kokonaan. Tarkista, että keräyssäiliö on oikein paikoillaan ja letkut säiliön taitteessa. Tarkista, että tapit ovat kiinni. 10. HARJAN ASENNUS Harjan asentamiseksi on tarpeen: 1. Kytkeä laite sähköverkkoon 2. Asettaa harja alustan rungon eteen 3. Nostaa alustaa kädensijan avulla 4. Asettaa alusta harjan yläpuolelle 5. Käyttää kädensijan kallistusvipua 6. Painaa yleiskatkaisinta virran saamiseksi laitteeseen 7. Painaa läsnäolovipua sykäyksittäin harjan asettamiseksi alustaan kiinni 10

11 YÖSKENTELY 1. TYÖSKENTELYYN VALMISTAUTUMINEN Ennen työskentelyn aloittamista on suoritettava muutama toimenpide: 1. Tarkista, että säiliöt ovat paikoillaan ja että ne on kytketty laitteeseen. 2. Tarkista, että katkaisimet ovat asennossa 0 3. Kytke kaapeli pistorasiaan HUOMIO: Varmista, että pistorasia on varustettu suojajohtimella (tai maattojohdolla). HUOMIO: Varmista, että syöttöjännite ja taajuus ovat samat kuin laitteen vaatimat nimellisarvot. HUOMIO: Varmista, että syöttökaapeli on ehjä ja hyvässä kunnossa. 4. Suorita laitteen valmistelutoimenpiteet 5. Laske pyyhinten ohjausvipu työn aloittamiseksi 4. Paina yleiskatkaisinta (1) ja tarkista, että vihreä merkkivalo palaa 5. Paina imun katkaisinta (2) 6. Paina sähköohjatun venttiilin katkaisinta (3) Tässä vaiheessa laitteella on mahdollista työskennellä täydellä teholla pesuaineliuoksen loppumiseen saakka käyttämällä harjojen (4) toimintavipua 2. LIIAN TÄYNNÄ -VÄLINE Laite on varustettu pallosuodattimella, joka aktivoituu keräyssäiliön ollessa täynnä aiheuttaen imuletkun sulkeutumisen. Tässä tapauksessa laite on sammutettava ja keräyssäiliö tyhjennettävä. HUOMIO: Tämä toimenpide on suoritettava hanskat kädessä, jotka estävät kontaktin vaarallisten liuosten kanssa. 11

12 TYÖSKENTELY 3. ETENEMINEN Laitteiden veto saadaan aikaiseksi harjoilla, jotka hieman kallellaan toimiessaan vetävät laitetta eteenpäin. HUOMIO: Varmista, että liikkeessä oleva harja ei ikinä osu syöttökaapeliin. HUOMIO: Suoritettaessa lyhyitäkin peruutuksia, varmista että lattian pyyhkimet ovat ylhäällä. 12

13 TYÖSKENTELYN LOPUKSI Työskentelyn lopuksi ennen minkäänlaisten huoltotimenpiteiden suorittamista, suorita seuraavat toimenpiteet: 1. Sammuta sähköohjatun venttiilin katkaisin (3). 2. Nosta lattian pyyhin takakahvan avulla. 3. Sammuta imun katkaisin (2). 4. Sammuta yleiskatkaisin (1). 5. Irrota syöttöjohto pistorasiasta. 6. Vie laite vedentyhjennyspaikkaan. 7. Irrota imuletkut 8. Irrota keräyssäiliön kiinnityskoukku, joka sijaitsee laitteen takaosassa 9. Irrota keräyssäiliö 10. Tyhjennä keräyssäiliö kallistamalla sitä sen jälkeen, kun tapit on irrotettu. 11. Irrota harja ja puhdista se vesisuihkulla (harjan irrottamiseksi katso kohta HARJAN IRROTUS ) HUOMIO: Tämä toimenpide on suoritettava hanskat kädessä, jotka estävät kontaktin vaarallisten liuosten kanssa. 13

14 PÄIVITTÄINEN HUOLTO 1. KERÄYSSÄILIÖN PUHDISTUS SUORITA KAIKKI HUOLTOTOIMENPITEET PERÄKKÄIN 1. Tarkista, että laitteen syöttökaapeli on irti pistorasiasta 2. Irrota imuletkut keräyssäiliöstä 3. Irrota keräyssäiliön kiinnityskoukku, joka sijaitsee laitteen takaosassa 4. Irrota keräyssäiliö HUOMIO: Tämä toimenpide on suoritettava hanskat kädessä, jotka estävät kontaktin vaarallisten liuosten kanssa. HUOMIO: Ennen huoltotoimenpiteiden suorittamista laitteeseen irrota syöttökaapeli. 5. Irrota tapit avataksesi säiliön. 6. Puhdista suodatin juoksevan veden alla. 7. Huuhtele säiliö ja puhdista vesisuihkulla. HUOMIO: Tämä toimenpide on suoritettava hanskat kädessä, jotka estävät kontaktin vaarallisten liuosten kanssa. 2. LIUOSSÄILIÖN TYHJENNYS Tyhjentääksesi liuossäiliön toimi seuraavalla tavalla: 1. Sammuta sähköohjatun venttiilin katkaisin 2. Sammuta imukytkin 3. Sammuta yleiskatkaisin 4. Irrota syöttökaapeli pistorasiasta 5. Irrota liuossäiliön etuosassa oleva pikaliitin 6. Aseta liuossäiliön poistoletku varusteet Genie E (varusteet valinnaiset) HUOMIO: Tämä toimenpide on suoritettava hanskat kädessä, jotka estävät kontaktin vaarallisten liuosten kanssa. 14

15 PÄIVITTÄINEN HUOLTO 3. LATTIAN PYYHKIMEN PUHDISTUS Tarkista, että lattian pyyhkimen kumiosat ovat aina puhtaat paremman kuivaustuloksen takaamiseksi. Niiden puhdistamiseksi on tarpeen: 1. Nostaa laitetta 2. Puhdistaa huolellisesti sisäpuoli 3. Puhdistaa huolellisesti kumiosat HUOMIO: Tämä toimenpide on suoritettava hanskat kädessä, jotka estävät kontaktin vaarallisten liuosten kanssa. HUOMIO: Ennen huoltotoimenpiteiden suorittamista laitteeseen irrota syöttökaapeli. 4. LATTIAN PYYHKIMEN KUMIOSIEN VAIHTO Tarkista lattian pyyhkimen kumiosien kulumisaste ja vaihda ne tarvittaessa. Niiden vaihtamiseksi on tarpeen: 1. Nostaa lattian pyyhin 2. Irrottaa kaksi nuppia 3. Irrottaa lattian pyyhin tuesta 4. Irrottaa letku pyyhkimen aukosta pyyhkimen irrottamista varten HUOMIO: Tämä toimenpide on suoritettava hanskat kädessä, jotka estävät kontaktin vaarallisten liuosten kanssa. HUOMIO: Ennen huoltotoimenpiteiden suorittamista laitteeseen irrota syöttökaapeli. 15

16 PÄIVITTÄINEN HUOLTO 5. Avata pyyhkimessä olevat nupit, jotka lukitsevat kumipuristimen terät ja ujuttaa terät irti 6. Irrottaa kumipuristimen terät 7. Vaihtaa kumiosat 8. Asentaa kaikki uudelleen paikoilleen suorittamalla em. toimenpiteet käänteisessä järjestyksessä HUOMIO: Tämä toimenpide on suoritettava hanskat kädessä, jotka estävät kontaktin vaarallisten liuosten kanssa. HUOMIO: Ennen huoltotoimenpiteiden suorittamista laitteeseen irrota syöttökaapeli. 5. HARJAN IRROTUS 1. Nostaa lattian pyyhintä 2. Nosta laitetta kahvan avulla ja laita se nojaamaan niin, että keräyssäiliö on maata vasten 3. Laitteen alustan ollessa nostettuna, irrota harja manuaalisesti kääntämällä sitä myötäpäivään HUOMIO: Tämän toimenpiteen aikana, varmista ettei harjan lähettyvillä ole henkilöitä tai esineitä. HUOMIO: Ennen huoltotoimenpiteiden suorittamista laitteeseen irrota syöttökaapeli. 16

17 SÄÄNNÖLLINEN HUOLTO 1. LATTIANPYYHKIMEN LETKUN PUHDISTUS Tarkista säännöllisin väliajoin, tai jos imu on riittämätön, ettei lattian pyyhkimen letku ole tukossa. Puhdistaaksesi sen toimi seuraavalla tavalla: 1. Irrota laitteen syöttökaapeli 2. Irrota letku lattian pyyhkimen holkista 3. Irrota toinen pääkappale keräyssäiliöstä. 4. Pese putken sisäosa vesisuihkulla, suihkuttaen siltä puolelta miltä ei laiteta säiliötä. 5. Asenna letku paikoilleen. HUOMIO: Älä pese letkua, joka kulkee imulaitteesta imun korkkiin. 2. SUODATTIMEN JA LIUOSSÄILIÖN PUHDISTUS Jos vettä tulee ulos liian vähän suorita puhdistustoimenpiteet tai suorita toimenpide muuten säännöllisin väliajoin: 1. Irrota laitteen syöttökaapeli sähköverkosta 2. Irrota imuletkut 3. Irrota keräyssäiliön kiinnityskoukku 4. Irrota keräyssäiliö 5. Irrota pikaliitin varomalla liittimen rikkoutumista 6. Aseta liuossäiliön poistoletku varusteet Genie E (varusteet valinnaiset) 7. Avaa liuossäiliön korkki 8. Irrota suodatin ja puhdista se 9. Huuhtele säiliö ja puhdista se vesisuihkulla 10. Asenna suodatin ja korkki paikoilleen 11. Irrota tyhjennysletkuvarusteet ja aseta pikaliitin takaisin paikoilleen 12. Aseta keräyssäiliö paikoilleen HUOMIO : Tämä toimenpide on suoritettava hanskat kädessä, jotka estävät kontaktin vaarallisten liuosten kanssa. HUOMIO: Jos liuossäiliön etuosassa sijaitseva pikaliitin menee tukkoon, ota yhteyttä FIMAP-teknikkoon 17

18 TOIMINNAN OHJAUS 1. SÄHKÖLAITTEISTON TURVALLISUUS Laite on varustettu lämpörajoittimella manuaalisella palautuksella. Harjojen moottorin palautus tapahtuu aktivoimalla kahvan takana sijaitsevan lämpörajoittimen. Jos laite jumiutuu toistuvasti, on otettava yhteyttä huoltokeskukseen. 2. HARJOIHIN TULEE LIIAN VÄHÄN VETTÄ 1. Tarkista, että liuossäiliön suodatin on puhdas 2. Tarkista, että sähköohjatun venttiilin katkaisin on päällä 3. Tarkista, että pikaliitin on laitettu oikein 4. Tarkista veden ulostuloa varten olevan hanan säätöruuvi 5. Tarkista, että liuossäiliön tappiin asennettu ilmanpoistoruuvi on alhaalla. 3. LAITE PUHDISTAA HUONOSTI 1. Tarkista harjojen kulumisaste ja vaihda tarvittaessa; harjat tulee vaihtaa, kun harjakset ovat noin 15mm mittaiset. 4. LATTIANPYYHIN EI KUIVAA KUNNOLLA 1. Tarkista, että lattian pyyhkimen kumiosat ovat puhtaat 2. Tarkista, että imuletkut on asetettu oikein paikoilleen lattian pyyhkimeen 3. Tarkista, että jakelulaite on puhdas 4. Vaihda kumiosat, jos ne ovat kuluneet 5. LIIALLINEN VAAHDON MUODOSTUS Tarkista, että on käytetty hidastetulla vaahdon muodostuksella toimivaa pesuainetta. Lisää mahdollisesti minimimäärä vaahdon estoainetta keräyssäiliöön. On huomioitava, että vaahtoa muodostuu enemmän kun lattia ei ole kovin likainen. Tässä tapauksessa, ohenna pesuainetta enemmän. 18

19 HARJOJEN VALINTA JA KÄYTTÖ POLYPROPEENIHARJA (PPL) Käytetään kaikille lattitatyypeille. Kestää hyvin kulumista ja kuumaa vettä (ei yli 60 asteista). PPL ei ole hygroskooppinen ja säilyttää siksi ominaisuutensa myös työskenneltäessä kostealla pinnalla. VETOLAITTEEN KIEKKO Vetolaitteen kiekkoa suositellaan kiiltävien pintojen puhdistukseen. On olemassa kahdenlaisia CENTER LOCK -tyyppisiä vetolaitteen kiekkoja, jotka on varustettu muovisella keskuslukituksella. Nämä auttavat keskittämään hiontakiekot ja pitämään ne kiinni ilman vaaraa irtoamisesta: 1. varustettu joukolla ankkurikärkiä, jotka mahdollistavat hientokiekoista kiinni pitämisen ja niiden vetämisen työskentelyn aikana. 2. varustettu joukolla harjastupsuja, jotka mahdollistavat hientokiekoista kiinni pitämisen ja niiden vetämisen työskentelyn aikana. TAULUKKO HARJAN VALITSEMISEKSI Laite Nro Harja. Koodi Harjastyyppi Harjas Harja Huomautukset GENIE E PPL Vetolaitteen kiekko ankkurit Vetolaitteen kiekko harjakset SUOSITELTU SYÖTTÖJATKOJOHTO KAAPELILIITIN SCHUKO RUISKUVALETTU KAAPELILIITIN SCHUKO RUISKUVALETTU 19

20 LAITTEEN HÄVITYS Suorita laitteen romutus joko purkajalla tai valtuutetussa keräyskeskuksessa. Ennen laitteen romuttamista on seuraavat materiaalit irrotettava ja eroteltava ja toimitettava ne lajitteluun voimassa olevien ympäristöä koskevien säädösten mukaan: harja huopa sähköosat ja elektroniset osat* (*) Romutettaessa sähköosia ja elektronisia osia pyydä neuvoa alueen jälleenmyyjältä. 20

21 EY-VAATIMUSTEMUKAISUUSVAKUUTUS Yritys: FIMAP S.p.A. Via Invalidi del Lavoro n Santa Maria di Zevio (VR) ilmoittaa alla yksinomaisen vastuun, että tuote LATTIOIDEN MÄRKÄLAKAISUKONE mallia GENIE E on yhdenmukainen seuraavien direktiivien kanssa: 2006/42/ETY: Konedirektiivi 2006/95/ETY: Matalajännitedirektiivi. 2004/108/EY: Säädös sähkömagneettisesta yhteensopivuudesta ja siihen tehdyt muutokset. Lisäksi laite on yhdenmukainen seuraavien säädösten kanssa: EN : Sähkökäyttöisten koti- ja vastaavaan käyttöön tarkoitettujen laitteiden turvallisuus. Osa 1: Yleiset vaatimukset. EN : Sähkökäyttöisten kotitalosukäyttöön ja vastaavaan käyttöön tarkoitettujen laitteiden turvallisuus. Osa 2: Erityisvaatimukset kaupalliseen ja teollisuuskäyttöön tarkoitetuille automaattisille lattianhoitokoneille. EN : Koneturvallisuus - Perusteet ja yleiset suunnitteluperiaatteet Osa 1: Peruskäsitteet ja menetelmät. EN : Koneturvallisuus. Perusteet ja yleiset suunnitteluperiaatteet Osa 2: Tekniset periaatteet. EN : Sähkömagneettinen yhteensopivuus. Vaatimukset kotitalouslaitteille, sähkötyökaluille ja vastaaville laitteille. Osa 1: Päästöt - Tuoteperheen standardi. EN : Sähkömagneettinen yhteensopivuus. Vaatimukset kotitalouslaitteille, sähkötyökaluille ja vastaaville laitteille. Osa 2: Immuniteetti - Tuoteperheen säädös EN : Sähkömagneettinen yhteensopivuus (EMC) - Osa 3-2: Raja-arvot Harmoniset virrat (laitteet, joiden ottovirta on enintään 16 A/vaihe). EN : Sähkömagneettinen yhteensopivuus (EMC) - Osa 3-3: Raja-arvot Yleiseen pienjänniteverkkoon aiheutuvat jännitevaihtelut ja välkyntä - Laitteet, joiden nimellisvirta on enintään 16 A. EN 62233: Sähkökäyttöiset kotitalous- ja vastaavaan käyttöön tarkoitetut laitteet - Sähkömagneettiset kentät - Arviointi- ja mittausmenetelmät. Teknisten asiakirjojen säilytyksestä huolehtii Sig. Giancarlo Ruffo, via Cà Nova Zampieri, n San Giovanni Lupatoto (VR) - Italy Santa Maria di Zevio, 01/10/2010 FIMAP S.p.A. Laillinen edustaja Giancarlo Ruffo FIMAP spa Via Invalidi del Lavoro, S.Maria di Zevio (Verona) Italy Puh Faksi fimap@fimap.com
