KOETUSSELOSTUS TEST REPORT

Transkriptio

1 PPA VIHTI VALTION MAATALOUSTEKNOLOGIAN TUTKIMUSLAITOS STATE RESEARCH INSTITUTE OF ENGINEERING IN AGRICkkLTURE AND FORESTRY KOETUSSELOSTUS TEST REPORT NUMERO 1181 RYHMÄ 183 VUOSI 1986 PILKKOMISKONEIDEN RYHMÄKOETUS GROUP TEST OF WOOD CLEAVING MACHINES PILKKOMISKONE WOOD CLEAVING MACHINE Hakki TR rlakki HP Horsma HS-60 Japa TK 100 Japa 600 Nokka-pilkekone KOETUTTAJA ENTRANT Ylistaron Terästakomo Oy Ylistaro Ylistaron Terästakomo Oy Ylistaro Horsman Konetehdas Halikko as. Laitilan Rautarakenne Laitila Laitilan Rautarakenne Laitila Nokka-Koneet Muurame ISSN

2 2 KOETUS Pilkkomiskoneiden ryhmakoetus tehtiin vuosina Koetuksen aikana mitattiin pilkkomiskoneiden tehontarve, melun voimakkuus ja tuotos. Koetuksessa kiinnitettiin erityisesti huomiota koneiden turvallisuuteen. Kestävyyttä ei arvosteltu. RAKENNE JA TOIMINTA Hakki TR Hakki TE on tavanomainen 3-pistekiinnitteinen katkaisusirkkeli, jossa on halkaisuruuvi. Polkky painetaan ruuvia vasten vaakaasennossa siten, että pölkky nojaa ruuvin alapuolella olevaan vastinrautaan. Pilkkomiskone on voimanottoakselikäyttöinen. Kulmavaihteen ja hihnojen välityksellä voima siirtyy akselille, joka pyörittää katkontaterää ja halkaisuruuvia.

3 3 Hakki HP Hakki HP on 3-pistekiinnitteinen, katkaisusirkkelillä ja hydraulitoimisella halkaisuterällä varustettu pilkkomiskone. Katkaistu pölkky putoaa halkaisukouruun, ja se laukaisee halkaisukourun pohjalla olevan laukaisuvivun välityksellä hydraulisylinterin männän liikkeelle ja mäntä työntää pölkyn halkaisuterää vasten halkaisten puun kahteen tai neljään osaan. Mäntä palautuu alkuasentoonsa automaattisesti. Halkaistut puut putoavat joko maahan tai lisävarusteena saatavalle kuljettimelle. Pilkkomiskone on nivelakselikäyttöinen. Kulmavaihteen ja hihnojen välityksellä voima siirtyy akselille, joka pyörittää katkontaterää. Kuljettimelle voima siirtyy hihnojen välityksellä. Hydraulisylinteri saa voimansa traktorin hydrauliikasta.

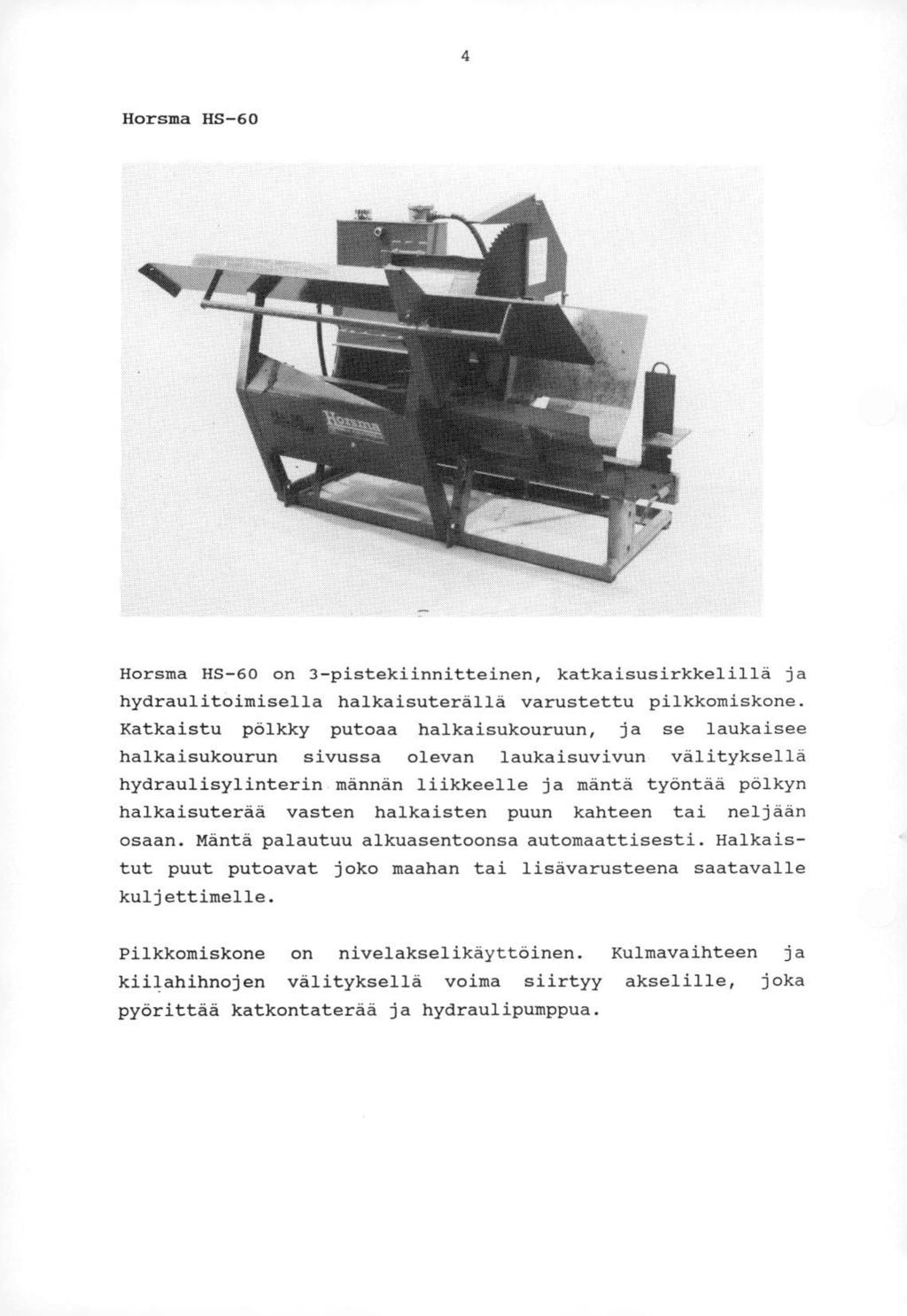

4 4 Horsma HS-60 Horsma HS-60 on 3-pistekiinnitteinen, katkaisusirkkelillä ja hydraulitoimisella halkaisuterällä varustettu pilkkomiskone. Katkaistu pölkky putoaa halkaisukouruun, ja se laukaisee halkaisukourun sivussa olevan laukaisuvivun välityksellä hydraulisylinterin isännän liikkeelle ja mäntä työntää pölkyn halkaisuterää vasten halkaisten puun kahteen tai neljään osaan. Mäntä palautuu alkuasentoonsa automaattisesti. Halkaistut puut putoavat joko maahan tai lisävarusteena saatavalle kuljettimelle. Pilkkomiskone on nivelakselikäyttöinen. Kulmavaihteen ja kiilahihnojen välityksellä voima siirtyy akselille, joka pyörittää katkontaterää ja hydraulipumppua.

5 5 Japa TK 100 japa TK 100 on tavanomainen 3-pistekiinnitteinen katkaisusirkkeli, jossa on halkaisuruuvi. Pölkky painetaan ruuvia vasten pystyasennossa siten, että pölkyn pää nojaa ruuvin alapuolella olevaa rautaa vasten. Pilkkomiskone on nivelakselikäyttöinen. Kulmavaihteen ja kiilahihnojen välityksellä voima siirtyy akselille, joka pyörittää katkontaterää ja hydraulipumppua.

6 6 Japa 600 Japa 600 on 3-pistekiinnitteinen, katkaisusirkkelillä ja hydraulitoimisella halkaisuterällä varustettu pilkkomiskone. Katkaistu pölkky putoaa halkaisukouruun, ja se laukaisee halkaisukourun sivussa olevan laukaisuvivun välityksellä hydraulisylinterin männän liikkeelle ja mäntä työntää pölkyn halkaisuterää vasten halkaisten puun kahteen tai neljään osaan. Mäntä palautuu alkuasentoonsa automaattisesti. Halkaistut puut putoavat joko maahan tai lisävarusteena saatavalle kuljettimelle. Pilkkomiskone on nivelakselikäyttöinen. Kulmavaihteen ja kiilahihnojen välityksellä voima siirtyy akselille, joka pyörittää katkontaterää ja hydraulipumppua.

7 7 NOKKA-pilkekone Nokka-pilkekone on 3-pistekiinnitteinen. Pilkottava puu työnnetään syöttökourua pitkin syöttöaukon läpi säätölevyyn saakka. Edestakaisin liikkuvan terän kiilamainen osa halkaisee puun ja tämän jälkeen katkaisuterät katkaisevat puun vastateriä vasten. Klapit putoavat koneen toisella puolella olevalle kuljettimelle. Pilkkomiskone on nivelakselikäyttöinen. Hammaspyörien ja kampiakselin välityksellä voima siirtyy halkaisu- ja katkaisuterille. Kuljettimelle voima siirtyy ketjujen välityksellä.

8 8 -n CON H 0 Le) c?' 0 Cs1 an 1n c'j c1 00 O- H b 0, :. eli en 0 0 (51 Cr/ r. -I H H in c l Ln.1. >4 -C-/ CO VD 0 Lel t o til 43 H N H 0 k0 0 Ori co cl, 0 cd LC) cl. ri N k0 0 N,0 I-I c-i 4-7 \ 0 N H r/ NI6: UI N g 0 8 b kid CO " Lncr: Le: N 0 ro H 0 H D r-i N H N 11, C1 1-4 c.1 ffl H en 0 >1 ai i 40 W,/' N H , 0? \ CO CO C1 N Lel ",,, Ml: :,,,. 0 N 0 N c0 '0s :- Le) H es,1 H 40 H CO ct: N r011o UI N c:- I N.0 I : N co In UI :-/ Le, QN Le/ 0 \ \ N '4' 0 CO CO \ CO Os <1. LL-) rn 10 Le/ CO H 0 0 I, t S-I I, \ CI1 N /r/ h 1-1 H H H H CO N N N g Cr) 0 CO I N Le) 0 lf) N te,,/' CO H 0 H r-i 0 H cr 0 r-i (!) 0400 N al N N N

9 9 ARVOSTELU Pilkekoneiden vaatima tehontarve ja aiheuttama melu mitattiin tuoretta koivupuuta pilkottaessa. Mikrofoni oli sijoitettu työntekijän oikean korvan viereen ja suunnattu eteenpäin. Tuotos mitattiin siten, että 1 mies pilkkoi kullakin koneella 5 m3 n. 33 cm pituisia klapeja leppärangoista. Rankojen keskiläpimitta oli 10 cm. Mittausten tulokset on esitetty taulukossa 1. Taulukko 1. Tehontarve, tuotos ja melu Table 1. Power reguirements, output and noise Tähontarve, kw Power requirement, kw 0 10 cm 0 15 cm Tuotos, 3i3/h Output, m3/h Suurin melu, db(a) The highest noise, db(a) Hakki TR 8 8 1,5-2,0 102 Häkki HP ,0-4,0 105 Horsma HS ,0-4,0 103 Japa TK ,5-2,0 105 Jaloa ,0-4,0 103 Nokka-piikekone ,0-7,0 102

10 10 KÄYTTöOMINAISUUDET Flakki TR Katkaisuterän ja halkaisuterän suojaukset ovat puutteelliset. Hihnapyörän suojaus on puutteellinen. Syöttökourun liikuttaminen on raskaanlaista. Syöttökourun kahva on huonossa paikassa ja se on liian lyhyt ja ohut. Syöttökouru on liian lyhyt. Koneessa ei ole klapin pituuden osoitinta. Koetuttajan ilmoituksen mukaan: Katkaisuterän ja hihnapyörän suojauksia on parannettu. Syöttökourun kahva on muutettu koko kourun pituiseksi ja kahvan läpimitta on muutettu 13 mm:stä 25 mm:iin. Syöttökouruun saa lisävarusteena 500 mm jatkopöydän. Uusissa malleissa on klapin pituuden rajoitin. Koneelle on annettu 1 vuoden takuu. Koneen hinta oli 2650 mk. Hakki HP Katkaisuterän suojaus on puutteellinen. Hihnapyörän suojaus on puutteellinen. Kuljettimen hihnan ja taittopyörän suojaukset ovat puutteelliset. Olisi eduksi, jos hydrauliletkut olisi suojattu. Syöttökourun kahva on liian lyhyt ja ohut. Syöttökouru on liian lyhyt. Koneessa ei ole klapin pituuden osoitinta. Hydraulisen halkaisusylinterin työntövoima on pieni. Halkaisuterän säätä on hankala. Kuljettimen kouru on hyvänmallinen. Kuljettimelle ei ole kuljetusasentoa. Kuljettimen tukijalka jää klapikasan alle.

11 11 Koetuttajan ilmoituksen mukaan: Katkaisuterän, hihnapyörän, kuljettimen hihnan ja taittopyörän suojauksia on parannettu. Syöttökourun kahva on muutettu koko kourun pituiseksi ja kahvan läpimitta on muutettu 13 mm:stä 25 mm:iin. Uudet mallit on varustettu 500 mm:n jatkopöydällä. Uusissa malleissa on klapin pituuden rajoitin. Kuljettimelle on kuljetusteline, jonka päälle kuljetin taitetaan ja kiinnitetään ilman työkaluja. Nykyisessä pilkkojasirkkelissä on elektroninen tunnistin, joka laukaisee hydraulisylinterin. Koneelle on annettu 1 vuoden takuu. Koneiden hinnat olivat: hydrauliikalla toimiva Hakki TR 6200 mk ja omalla hydrauliikalla toimiva 7600 mk. Horsma HS-60 Katkaisuterän akselin pään suojaus on puutteellinen. Syöttökouru on liian lyhyt. Syöttökourun kahva on liian lyhyt. Syöttökouru on kevyt käyttää. Koneessa ei ole klapin pituuden osoitinta. Halkaisuterää on helppo säätää. Hydraulisylinterin päässä olisi hyvä olla piikki tai jokin muu vastaava, jotta pölkky ei kääntyisi vinoon. Japa TK 100 Katkaisuterän akselin pään suojaus on puutteellinen. Katkaisuterän suojus on heikkorakenteinen. Halkaisuruuvin suojaus on hieman puutteellinen. Syöttökouru on liian lyhyt. Syöttökourusta puuttuu kahva. Syöttökourun liikuttaminen on raskaanlaista. Syöttökourussa ei ole lukitusta kuljetusasentoon. Koneessa ei ole klapin pituuden osoitinta.

12 12 Halkaistavan puun syöttöasento on huono, koska pölkyt pitää kääntää pystyasentoon. Halkaisuruuvin yläpuolella olevan halkaisukiilan kiinnitys on heikko. Koetuttajan ilmoituksen mukaan: Koneen valmistus on lopetettu. Tilalle on tullut uusi malli. Japa sirkkelipilkkoja TK. Uudessa mallissa katkaisuterän suojausta on parannettu. Syöttökouruun on saatavissa teleskooppimainen 0,5 m:n jatkopöytä. Halkaisuruuvin yläpuolella olevan kiilan rakennetta on muutettu. Koneelle annetaan 1 vuoden takuu. Koneen hinta oli 2750 mk. Japa 600 Katkaisuter:än akselin pään suojaus on puutteellinen. Hydraulisylinterin suojaus on puutteellinen. Kuljettimen hihnojen ja hihnapyörien suojaukset ovat puutteelliset. Syöttökourun kahva on liian lyhyt. Syöttökourun ja kahvan väli on melko pieni. Klapien pituuden osoitin on hyvä. Hydraulisylinterin hätäpysäyttimen sijainti on huono. Hydraulisylinterin laukaisuvipu on heikkorakenteinen. Hydraulisylinterin päässä olisi hyvä olla piikki tai jokin muu vastaava, jotta pölkky ei kääntyisi vinoon. Halkaisuterää on helppo säätää. Kuljettimen tukijalka jää klapikasan alle. Kuljettimen kouru on liian kapea. Koetuttajan ilmoituksen mukaan: Hydraulisylinterin suojausta on parannettu. Kuljettimen hihna on muuttunut. Nykyinen hihna on metallikolilla varustettua sahateollisuushihnaa.

13 13 Koneelle annetaan 1 vuoden takuu. Koneiden hinnat olivat: Japa 600 Hydro 7935 mk, Japa 601 Hydro 6450 mk ja Japa kuljetin 2700 mk. Nokka-pilkekone Kuljettimen hihnan yläpään taittopyörä on suojaamaton. Syöttökourun suojuksen rakenne on heikko. Syöttökourun kannatinjousi on liian löysä painavaa puuta katkottaessa. Klapin pituuden säätä on hyvä. Terän liike on liian nopea isoa puuta pilkottaessa, koska puuta ei ehdi syöttämään perille asti. Kuljettimen toiminta on hyvä. Koetuttajan ilmoituksen mukaan: Syöttökourun jousen kireys on säädettävä. Varoitustarraan on lisätty teksti "Käytä kuulosuojaimia". Koneelle annetaan 6 kk:n takuu. Koneen hinta oli mk.

14 14 TIIVISTELMÄ Hakki TR -pilkkomiskoneen tehontarve oli n. 8 kw 15 cm paksua koivurankaa pilkottaessa. Koneen tuotos oli 1,5...2,0 m3 tehollista työtuntia kohden, kun pilkottiin keskiläpimitaltaan 10 cm paksuja leppärankoja, klapien pituuden ollessa 33 cm. Suurin melun voimakkuus oli 102 db(a), pilkottaessa 15 cm paksuja koivurankoja. Konetta voidaan pitää käyttöominaisuuksiltaan tyydyttävänä 1). Hakki HP -pilkkomiskoneen tehontarve oli n. 12 kw 15 cm paksua koivurankaa pilkottaessa. Koneen tuotos oli 3,0...4,0 m3 tehollista työtuntia kohden, kun pilkottiin keskiläpimitaltaan 10 cm paksuja leppärankoja, klapien pituuden ollessa 33 cm. Suurin melun voimakkuus oli 105 db(a), pilkottaessa 15 cm paksuja koivurankoja. Konetta voidaan pitää käyttöominaisuuksiltaan tyydyttävänä 1). Horsma HS 60 -pilkkomiskoneen tehontarve oli n. 10 kw 15 cm paksua koivurankaa pilkottaessa. Koneen tuotos oli 3,0...4,0 m3 tehollista työtuntia kohden, kun pilkottiin keskilapimitaltaan 10 cm paksuja leppärankoja, klapien pituuden ollessa 33 cm. Suurin melun voimakkuus oli 103 db(a), pilkottaessa 15 cm paksuja koivurankoja. Konetta voidaan pitää käyttöominaisuuksiltaan hyvänä 1). Japa TK 100 -pilkkomiskoneen tehontarve oli n. 7 kw 15 cm paksua koivurankaa pilkottaessa. Koneen tuotos oli 1,5...2,0 m3 tehollista työtuntia kohden, kun pilkottiin keskilapimitaltaan 10 cm paksuja leppärankoja, klapien pituuden ollessa 33 cm. Suurin melun voimakkuus oli 105 db(a), pilkottaessa 15 cm paksuja koivurankoja. Konetta voidaan pitää käyttöominaisuuksiltaan tyydyttävänä 1).

15 15 Japa 600 -pilkkomiskoneen tehontarve oli n. 10 kw 15 cm paksua koivurankaa pilkottaessa. Koneen tuotos oli 3,0...4,0 m3 tehollista työtuntia kohden, kun pilkottiin keskilapimitaltaan 10 cm paksuja lepparankoja, klapien pituuden ollessa 33 cm. Suurin nielun voimakkuus oli 103 db(a), pilkottaessa 15 cm paksuja koivurunkoja. Konetta voidaan pitää käyttöominaisuuksiltaan tyydyttävänä 1). Nokka -pilkkomiskoneen tehontarve oli n. 18 kw 15 cm paksua koivurankaa pilkottaessa. Koneen tuotos oli 5,0...7,0 m3 tehollista työtuntia kohden, kun pilkottiin keskilapimitaltaan 10 cm paksuja leppärankoja, klapien pituuden ollessa 33 cm. Suurin melun voimakkuus oli 102 db(a), pilkottaessa 15 cm paksuja koivurunkoja. Konetta voidaan pitää käyttöominaisuuksiltaan hyvänä 1). SAMMANFATTNING Hakki TR -klabbmaskinens effektbehov var 8 kw när man klabbade björk-långved av 15 cm diameter. Maskinens produktion var 1,5...2,0 m3 per effektivtimme nar man klabbade al-långved av 10 cm diameter. Klabbs långd var då 33 cm. Maskinens största buller var 102 db(a) nar man klabbade bjärk-långved av 15 cm diameter. Maskinens bruksegenskaper kan bedömas som nojaktiga 1). Hakki HP -klabbmaskinens effektbehov var 12 kw når man klabbade bjärk-långved av 15 cm diameter. Maskinens produktion var 3,0...4,0 m3 per effektivtimme når man klabbade al-långved av 10 cm diameter. Klabbs längd var då 33 cm. Maskinens storsta buller var 105 db(a) nar man klabbade björk-långved av 15 cm diameter. Maskinens bruksegenskaper kan bedömas som nöjaktiga 1).

16 16 Horsma HS-60 -klabbmaskinens effektbehov var 10 kw når man klabbade björk-långved av 15 cm diameter. Maskinens produktion var 3,0...4,0 m3 per effektivtimme när man klabbade allångved av 10 cm diameter. Klabbs långd var då 33 cm. Maskinens största buller var 103 db(a) när man klabbade björklångved av 15 cm diameter. Maskinens bruksegenskaper kan bedomas som goda 1). Japa TK 100 -klabbmaskinens effektbehov var 7 kw när man klabbade björk-långved av 15 cm diameter. Maskinens produktion var 1,5...2,0 m3 per effektivtimme när man klabbade allångved av 10 cm diameter. Klabbs långd var då 33 cm. Maskinens största buller var 105 db(a) när man klabbade bjärklångved av 15 cm diameter. Maskinens bruksegenskaper kan bedömås som nöjaktiga 1). Japa 600 -klabbmaskinens effektbehov var 10 kw när man klabbade björk-långved av 15 cm diameter. Maskinens produktion var 3,0...4,0 m3 per effektivtimme när man klabbade al-långved av 10 cm diameter. Klabbs långd var då 33 cm. Maskinens storsta buller var 103 db(a) när man klabbade björk-långved av 15 cm diameter. Maskinens bruksegenskaper kan bedömas som nöjaktiga 1). Nokka -klabbmaskinens effektbehov var 18 kw när man klabbade björk-långved av 15 cm diameter. Maskinens produktion var 5,0...7,0 m3 per effektivtimme när man klabbade al-långved av 10 cm diameter. Klabbs långd var då 33 cm. Maskinens största buller var 102 db(a) när man klabbade björk-långved av 15 cm diam-eter. Maskinens bruksegenskaper kan bedömas som goda 1).

17 17 CONCLUSIONS The power requirement of Hakki TR -splitting machine was 8 kw when splitting birch logs of 15 cm diameter. The output of the machine was 1,5...2,0 m3 per effektive hour when splitting alder stems of 10 cm diameter to lengths of 33 cm. The highest noise was 102 db(a) when splitting birch logs of 15 cm diameter. ' The functional performance of the splitting machine can be rated as satisfactory I). The power requirement of Hakki HP -splitting machine was 12 kw when splitting birch logs of 15 cm diameter. The output of the machine was 3,0...4,0 m3 per effektive hour when splitting alder stems of 10 cm diameter to lengths of 33 cm. The highest noise was 105 db(a) when splitting birch logs of 15 cm diameter. The functional performance of the splitting machine can be rated as satisfactory I). The power requirement of Horsma HS 60 -splitting machine was 10 kw when splitting birch logs of 15 cm diameter. The output of the machine was 3,0...4,0 m3 per effektive hour whensplitting alder stems of 10 cm diameter to lengths of 33 cm. The highest noise was 103 db(a) when splitting birch logs of 15 cm diameter. The functional performance of the splitting machine can be rated as good I). The power requirement of Japa TK 100 -splitting machine was 7 kw when splitting birch logs of 15 cm diameter. The output of the machine was 1,5...2,0 m3 per effektive hour when splitting alder stems of 10 cm diameter to lengths of 33 cm. The highest noise was 105 db(a) when splitting birch logs of 15 cm diameter.

18 18 The functional performance of the splitting machine can be rated as satisfactory 1). The power requirement of Japa 600 -splitting machine was 10 kw when splitting birch logs of 15 cm diameter. The output of the machine was 3,0...4,0 m3 per effektive hour when splitting alder stems of 10 cm diameter to lengths of 33 cm. The highest noise was 103 db(a) when splitting birch logs of 15 cm diameter. The functional performance of the splitting machine can be rated as satisfactory 1). The power requirement of Nokka-splitting machine was 18 kw when splitting birch logs of 15 cm diameter. The output of the machine was 5,0...7,0 m3 per effektive hour when splitting alder stems of 10 cm diameter to lengths of 33 cm. The highest noise was 102 db(a) when splitting birch logs of 15 cm diameter. The functional performance of the splitting machine can be rated as good 1). Vihti VALTION MAATALOUSTEKNOLOGIAN TUTKIMUSLAITOS

19 SI-yksiköiden ja vanhojen yksiköiden muuntotaulukko Sl-yksikkö SI-yksikkö 1 N = 0.10 kp 1 kp = 9,81 N 1 kw = 1.36 hv 1 hv = 0,74 kw 1 W = 0,86 kcal/h 1 kcal/h = 1.16 W 1 Nm = 0.10 kpm 1 kpm = 9.81 Nm 1 MJ = 0,28 kwh 1 kwh = 3.60 MJ 1 kj = 0,24 kcal 1 kcal = 4,19 kj 1 MPa = 9,81 kp/cm2 1 kp/cm2 = 0,10 MPa 1 Pa = 0.10 mm H20 1 mm H20 = 9.81 Pa 1 kpa = 7.51 mm Hg 1 mm Hg = 0,13 kpa 1 g/kwh = 0.74 g/hvh 1 g/hvh = 1.36 g/kwh Etullitteitä mega = M = kilo = k = 1000 milli = m = 0,001 mikro = p = 0, ) Käyttöominaisuudet ja kestävyys arvostellaan seuraavia arvosanoja käyttäen: 1) Brukseg_enskaperna och hållbarheten bedöms enligt följande skala: 1) The functional performance and durability ratings are: erittäin hyvä 5 mycket god 5 very good 5 hyvä 4 god 4 good 4 tyydyttävä 3 nöjaktig 3 satisfactory 3 välttävä 2 försvarlig 2 fair 2 huono 1 dålig 1 poor 1 Koetus- ja tutkimustulosten vanhenemisen vuoksi sekä väärinkäsitysten ja harhauttavien tietojen välttämiseksi koetus- ja tutkimusselostuksia tai erillisiä koetus- ja tutkimustuloksia ei ole lupa julkaista eikä kirjallisesti esittää ilman tutkimuslaitoksen kussakin tapauksessa erikseen antamaa kirjallista lupaa.
