M e t s ä s t y s Since 1917

Transkriptio

1 Since M e t s ä s t y s

2 Ota haaste vastaan Tarvitset vain oikeat laitteet, siinä kaikki. Tämän upean metsästysoptiikan salaisuus piilee optiikan ja mekaniikan täydellisessä yhteensopivuudessa. Niinpä olet metsästyskauden alkaessa täysin valmis, Nikonin avulla. Sisältö Johdanto 2 3 Kiikaritähtäimet MONARCH E FIELDMASTER 15 MONARCH L MONARCH X 17 MONARCH Dot Sight 17 Kiikarit Laser-etäisyysmittarit Kaukoputket

3 Kiikaritähtäimet Kiikaritähtäimet Ole tarkkuusampuja, jopa pimeässä Vedenpitävä, huurtumaton, iskunkestävä Luja, typpitäytteinen runko on vedenpitävä, huurtumaton ja iskunkestävä Ristikkosäädöt käden käänteessä Ristikon säätäminen käy helposti vain säätötornia kääntämällä. Nopeatarkenteiset okulaarit Säädöt on helppo tehdä ja asetusten tahaton muuttuminen on entistä paremmin ehkäisty. Monarch E 2,5-10x56SF IL Helppo ja nopea parallaksisäätö Parallaksin säätökiekko sijaitsee kätevästi putken sivussa. Ristikko sijaitsee toisessa tarkennustasossa, jolloin tähtäys on helppoa Suurennusta säädettäessä ristikko pysyy samankokoisena niin ettei se peitä kohdetta Huomattava valonläpäisykyky monikalvopäällystettyjen linssien ansiosta Nikonin kehittyneen monikalvopäällystyksen ansiosta linssit läpäisevät peräti 95 prosenttia vallitsevasta valosta. Kuvat ovat kirkkaita, selkeitä ja väreiltään tasapainoisia Mukana toimitettavien varusteiden kuvakkeet オリジナルPHOTO 提 出 します Aukikääntyvät okulaarija objektiivisuojukset Vaihdettavien ristikoiden säätötornit Vastavalosuoja 4 5

4 Kiikaritähtäimet Uusi MONARCH 7 -sarja edustaa 30 mm:n/1,2 tuuman halkaisijallaan ja 4-kertaisella zoomillaan Nikonin optista huippuosaamista, joka tarjoaa metsästäjälle monipuolista käytettävyyttä kaikkeen metsästykseen. Erittäin laajan näkökentän, suuren okulaarin halkaisijan ja pitkän katseluetäisyyden ansiosta tähtääminen on nopeaa ja miellyttävää myös aamuhämärässä ja kohteen liikkuessa. Kaikissa linsseissä on monikalvopäällystys kirkasta ja selkeää näkymää varten. Ristikkoa voi säätää helposti ja tarkasti sormin kierrettävien, pikanollaustoiminnolla varustettujen sivu- ja korkeussäätötornien avulla. Laaja säätöalue ja entisestään parannettu kestävyys takaavat luotettavan käytön ankarissakin olosuhteissa. Tärkeimmät ominaisuudet Erittäin leveä näkökenttä Suuri okulaarin halkaisija ja pitkä katseluetäisyys koko suurennusalueella helpottavat tähtäämistä Putken halkaisija 30 mm/1,2 tuumaa, 4-kertainen zoomaussuhde Monikalvopäällystetyt linssit tuottavat kirkkaan ja selkeän kuvan, jossa värit ovat tasapainossa Käsintehtävä sivu- ja korkeussäätö sekä välitön nollaus mahdollistavat helpon ja tarkan ristikon säädön vain säätötornia kääntämällä Tähtäimen sivulla sijaitseva, lukitusjärjestelmällä varustettu parallaksin säätö varmistaa onnistuneen tarkennuksen eri olosuhteissa (2,5-10x50SF) Nopeasti tarkentuva okulaari on erittäin yksinkertainen säätää Kevyt ja kestävä yksiosainen runko Vesitiivis, huurtumaton ja iskunkestävä rakenne tuo verratonta suorituskykyä vaihtuvissa olosuhteissa Varusteet 1-4x24 1,5-6x42 2,5-10x50SF Okulaarin/objektiivin linssisuojus Korkeussäätö Korkeaprofiilinen säätötorni Korkeaprofiilisen säätötornin suojus Sivusäätö Korkeaprofiilinen säätötorni Korkeaprofiilisen säätötornin suojus Vastavalosuoja 1-4x24 Ristikko: nro 4 1,5-6 x 42 Ristikko: nro 4 2,5-10 x 50SF Ristikko: nro 4 Vaihdettavat säätötornit Vastavalosuoja : Kuuluu toimitukseen : Lisävaruste : Ei sovellu 6 7 ja ristikon peitto sivulla 33.

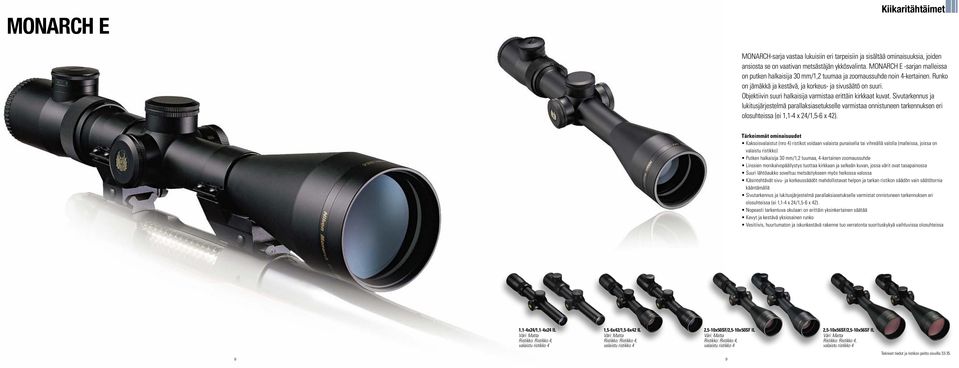

5 MONARCH E Kiikaritähtäimet MONARCH-sarja vastaa lukuisiin eri tarpeisiin ja sisältää ominaisuuksia, joiden ansiosta se on vaativan metsästäjän ykkösvalinta. MONARCH E -sarjan malleissa on putken halkaisija 30 mm/1,2 tuumaa ja zoomaussuhde noin 4-kertainen. Runko on jämäkkä ja kestävä, ja korkeus- ja sivusäätö on suuri. Objektiivin suuri halkaisija varmistaa erittäin kirkkaat kuvat. Sivutarkennus ja lukitusjärjestelmä parallaksiasetukselle varmistaa onnistuneen tarkennuksen eri olosuhteissa (ei 1,1-4 x 24/1,5-6 x 42). Tärkeimmät ominaisuudet Kaksoisvalaistut (nro 4) ristikot voidaan valaista punaisella tai vihreällä valolla (malleissa, joissa on valaistu ristikko) Putken halkaisija 30 mm/1,2 tuumaa, 4-kertainen zoomaussuhde Linssien monikalvopäällystys tuottaa kirkkaan ja selkeän kuvan, jossa värit ovat tasapainossa Suuri lähtöaukko soveltuu metsästykseen myös heikossa valossa Käsintehtävät sivu- ja korkeussäädöt mahdollistavat helpon ja tarkan ristikon säädön vain säätötornia kääntämällä Sivutarkennus ja lukitusjärjestelmä parallaksiasetukselle varmistat onnistuneen tarkennuksen eri olosuhteissa (ei 1,1-4 x 24/1,5-6 x 42). Nopeasti tarkentuva okulaari on erittäin yksinkertainen säätää Kevyt ja kestävä yksiosainen runko Vesitiivis, huurtumaton ja iskunkestävä rakenne tuo verratonta suorituskykyä vaihtuvissa olosuhteissa 1,1-4x24/1,1-4x24 IL Ristikko: Ristikko 4, valaistu ristikko 4 1,5-6x42/1,5-6x42 IL Ristikko: Ristikko 4, valaistu ristikko ,5-10x50SF/2,5-10x50SF IL Ristikko: Ristikko 4, valaistu ristikko 4 2,5-10x56SF/2,5-10x56SF IL Ristikko: Ristikko 4, valaistu ristikko 4 ja ristikon peitto sivuilla

6 Kiikaritähtäimet Kattava MONARCH 3 -sarja tarjoaa runsaasti eri ominaisuuksia. Kaikissa malleissa on 4-kertainen zoomaus, pikatarkennus, 10 cm:n/4 tuuman katseluetäisyys, suurempi okulaarin linssi, suurempi kiinnitystila sekä aukikääntyvät okulaari- ja objektiivisuojukset. Käsintehtävät sivu- ja korkeussäädöt ja jousikuormitettu nollaustoiminto varmistavat tarkat ja helpot asetukset. Jämäkkä runko on erittäin kestävä ja luotettava monissa eri olosuhteissa. Tärkeintä kaikista on kuitenkin se, että jokainen tähtäin mahdollistaa erinomaisen näkökentän ja kirkkaat, terävät kuvat. Tärkeimmät ominaisuudet Monipuolisissa kiikaritähtäimissä on halkaisijaltaan 25,4 mm:n/1 tuuman putki Monikalvopäällystetyt linssit tuottavat kirkkaan ja selkeän kuvan, jossa värit ovat tasapainossa 4-kertainen zoomaussuhde ja pehmeä zoomin ohjaus, suurennus mistä tahansa ampuma-asennosta Tarkat sivu- ja korkeussäädöt sekä jousikuormitettu nollaustoiminto varmistavat tarkat ja helpot asetukset Suuri katseluetäisyys lisää käyttömukavuutta eri tilanteissa Nopeasti tarkentuva okulaari on erittäin yksinkertainen säätää Kaikkiin malleihin kuuluvat aukikääntyvät okulaari- ja objektiivisuojukset helpottavat käyttöä ja suojaavat hyvin linssiä Kevyt ja kestävä yksiosainen runko Vesitiivis, huurtumaton ja iskunkestävä rakenne tuo verratonta suorituskykyä vaihtuvissa olosuhteissa Varusteet 1-4x20 2-8x32 2,5-10x42 2,5-10x x42SF 4-16x42SF 4-16x50SF 5-20x44SF 6-24x50SF Okulaarin/objektiivin linssisuojus (aukikääntyvät) Korkeaprofiilinen säätötorni Korkeussäätö Korkeaprofiilisen säätötornin suojus Helppo-otteinen säätötorni Korkeaprofiilinen säätötorni Sivusäätö Korkeaprofiilisen säätötornin suojus Helppo-otteinen säätötorni Vastavalosuoja : Kuuluu toimitukseen : Lisävaruste : Ei sovellu 1-4x20 Ristikko: #4, BDC 2-8x32 Ristikko: Duplex, BDC 2,5-10x42 Ristikko: Duplex, Mildot, BDC 2,5-10x42 Väri: Hopea Ristikko: BDC 2,5-10x50 Ristikko: Duplex, BDC 3-12x42SF Ristikko: Duplex, BDC 4-16x42SF Ristikko: Duplex, Mildot, BDC 4-16x50SF Ristikko: Duplex, BDC 5-20x44SF Ristikko: Duplex, BDC 6-24x50SF Ristikko: Duplex, BDC, Hieno hiusristikko, pisteellä varustettu Hieno hiusristikko Aukikääntyvät okulaari- ja objektiivisuojukset Vaihdettavat säätötornit (helppootteisessa säätötornissa on 1/8 MOA:n säätönapsut Vastavalosuoja Katso tekniset tiedot ja ristikon alijaottelu sivuilta

7 Kiikaritähtäimet 4-kertaisella zoomilla varustettu uuden sukupolven kiikaritähtäin sisältää valaistun ristikon. Se nostaa osaamisesi vieläkin korkeammalle tasolle. Valaistuksen ohjaustoiminnot on integroitu sivutarkennuksen säätöosaan niin, että näkymä pysyy vakaana koko käsittelyn ajan. Valaistu ristikko voidaan valaista punaisella tai vihreällä valolla, jonka voimakkuutta voidaan säätää viidelle eri voimakkuudelle. Sivulla sijaitseva parallaksisäätö mahdollistaa nopean ja varman tarkentamisen. Kaikessa optiikassa on monikalvopäällystys kirkasta ja selkeää näkymää varten. Käsin tehtävät sivu- ja korkeussäädöt jousikuormitetulla nollaustoiminnolla varmistavat tarkat ja helpot asetukset. Tärkeimmät ominaisuudet Kaksoisvalaistut Duplex- ja BDC-ristikot voidaan valaista punaisella tai vihreällä valolla viidellä eri voimakkuudella. Monipuolisissa kiikaritähtäimissä on halkaisijaltaan 25,4 mm:n/1 tuuman putki Monikalvopäällystetyt linssit tuottavat kirkkaan ja selkeän kuvan, jossa värit ovat tasapainossa Tarkat sivu- ja korkeussäädöt jousikuormitetulla nollaustoiminnolla varmistavat tarkat ja helpot asetukset. 4,5-18 x 40SF sisältää sivusäädön ja korkeussäädön 1/8 MOA:n välein napsautus-pysäytysliikkeellä Suuri katseluetäisyys lisää käyttömukavuutta eri tilanteissa Sivulla sijaitseva parallaksisäätö mahdollistaa nopean ja varman tarkentamisen ampuma-asennosta Nopeasti tarkentuva okulaari on erittäin yksinkertainen säätää Vesitiivis, huurtumaton ja iskunkestävä rakenne tuo verratonta suorituskykyä vaihtuvissa olosuhteissa Kaksoisvalaistut ristikot Ristikko voidaan valaista punaisella tai vihreällä valolla, jonka voimakkuutta voidaan säätää Duplex-ristikko BDC-ristikko Varusteet 3,5-14x50SF IL 4,5-18x40SF IL Okulaarin/objektiivin linssisuojus Korkeussäätö Korkeaprofiilinen säätötorni Korkeaprofiilisen säätötornin suojus Sivusäätö Korkeaprofiilinen säätötorni Korkeaprofiilisen säätötornin suojus Vastavalosuoja : Kuuluu toimitukseen : Lisävaruste : Ei sovellu 3,5-14 x 50SF IL Ristikko: Valaistu Duplex, valaistu BDC 4,5-18 x 40SF IL Ristikko: Valaistu Duplex, valaistu BDC Vaihdettavat säätötornit Vastavalosuoja Katso tekniset tiedot ja ristikon alijaottelu sivuilta

8 FIELDMASTER Kiikaritähtäimet PROSTAFF-mallisto sisältää sopivan mallin moniin eri tarkoituksiin riippumatta siitä, metsästätkö kiväärillä, haulikolla tai reunasytytyspatruunoilla. Nikonin BDCristikko auttaa määrittämään tarkan pisteen ennen laukaisua ja antaa luotettavat tähtäyspisteet 457 metriin saakka. Linssit tuottavat terävän kuvan reunoille asti, ja monikalvopäällystyksen ansiosta niiden valonläpäisykyky on ensiluokkainen. Tarkat sivu- ja korkeussäädöt* jousikuormitetulla nollaustoiminnolla varmistavat tarkat ja helpot asetukset. * 7 mm 100 m:n etäisyydellä, 4x32-mallissa 7 mm 50 m:n etäisyydellä. Tärkeimmät ominaisuudet Monipuolisissa kiikaritähtäimissä on halkaisijaltaan 25,4 mm:n/1 tuuman putki Monikalvopäällystetyt linssit tuottavat kirkkaan ja selkeän kuvan, jossa värit ovat tasapainossa Tarkat sivu- ja korkeussäädöt jousikuormitetulla nollaustoiminnolla varmistavat tarkat ja helpot asetukset Suuri katseluetäisyys lisää käyttömukavuutta eri tilanteissa Nopeasti tarkentuva okulaari on erittäin yksinkertainen säätää Vesitiivis, huurtumaton ja iskunkestävä rakenne tuo verratonta suorituskykyä vaihtuvissa olosuhteissa 4x32 Ristikko: Duplex 2-7x32 Ristikko: Duplex 3-9x40 Ristikko: Duplex, BDC Kohde EFR 3-9x40AO Ristikko: Tarkkuus Sopii erityisesti ilmakiväärille ja reunasytytteisille kivääreille, sisältää säädettävän objektiivin tarkennustoiminnon 9 metristä/10 jaardista äärettömään NIkonin tarkkuusristikon avulla. * Tätä tuotetta ei ehkä ole saatavilla joissakin maissa. 3-9x40 Ristikko: Duplex Uusi FIELDMASTER-sarja on edistysaskel Nikonin kiikaritähtäinten valmistuksen historiassa. Yritys on jo pitkään ollut kehityksen kärjessä linssien monikalvopäällystyksessä. Jo pitkään hienoimpien monikalvopäällystysteisten linssien markkinajohtajana olleiden kaukoputkien valonsiirto-ominaisuudet ovat jopa 92 %, ja ne vähentävät heijastumia ja varjokuvia antaen kirkkaamman, terävämmän näkymän. Monet ominaisuudet, kuten helppokäyttöinen rungon sivussa sijaitseva parallaksisäätö (ei 3-9x40- ja 3-9x50-malleissa), kätevä ristikon säätö ja pikatarkenteinen okulaari nopeuttavat toimintaa ratkaisevalla hetkellä. * Tämä tuote ei ehkä ole saatavilla joissakin maissa. Tärkeimmät ominaisuudet Optiikan monikalvopäällystys mahdollistaa jopa 92 prosentin valonläpäisyn, joten kuva on kirkas, tarkka ja väreiltään tasapainoinen Sivulla sijaitseva parallaksisäätö mahdollistaa nopean ja varman tarkentamisen ampuma- asennosta (ei koske malleja 3-9 x 40 ja 3-9 x 50) Nopeasti tarkentuva okulaari on erittäin yksinkertainen säätää Helppo-otteiset säätötornit ja vastavalosuoja sisältyvät malliin 6-18 x 40SF, muissa malleissa vastavalosuoja on lisävarusteena Vesitiivis, huurtumaton ja iskunkestävä rakenne tuo verratonta suorituskykyä vaihtuvissa olosuhteissa 3-9x50 Ristikko: Duplex 4,5-14x40SF Ristikko: Duplex 3-9x50 Ristikko: Duplex, BDC 4-12x40 Ristikko: Duplex, BDC 4-12x50SF Ristikko: Duplex 6-18x40SF Ristikko: Duplex, hieno pisteellä varustettu hiusristikko ja ristikon peitto sivuilla ja ristikon peitto sivulla 41.

9 MONARCH L700 MONARCH X MONARCH Dot Sight Kiikaritähtäimet MONARCH L x40 Ristikko: nro 4 Voit asettaa säätötornin lukemaan "nolla" millä tahansa tähtäysetäisyydellä (Välitön nollaustoiminto). Ristikon peitto (cm 100 m:n etäisyydellä) Laser-etäisyysmittarilla varustettu kiikaritähtäin Monarch L700 tuo metsästykseen uuden ulottuvuuden, sillä tähtäimen ristikkoon nro 4 yhdistetty laser-etäisyysmittari näyttää vaakasuoran etäisyyden (tai todellisen etäisyyden) kohteeseen. Kun kytket virran päälle, laite mittaa etäisyyttä 12 sekunnin ajan jopa liikkuvaan kohteeseen. Säätötornin nollaustoiminnon avulla asetukset ovat entistäkin helpompia. Nopeasti tarkentuva okulaari näyttää ristikon heti kohdallaan. Monikalvopäällysteinen optiikka antaa kirkkaan ja tarkan kuvan aamuruskosta iltahämärään. Monarch L700 2,5-10x40 Ristikko Ristikko nro 4 Rungon väri Matta Optiikka Todellinen suurennus (kertainen) (x) 2,5-10 Objektiivin linssin tehollinen läpimitta 40 Lähtöaukko 4,0 (10-kertainen) Katseluetäisyys 789 (2,5-kertainen) / 89 (10-kertainen) Objektiivin linssin tehollinen läpimitta 52,0 Okulaarin läpimitta 43 Säätöväli (mm/napsautus) metrissä Suurin sisäinen säätö (kulmaminuuttia) 60 Parallaksiasetus (m) 100 Todellinen näkökenttä ( ) 7,58 (2,5-kertainen) / 1,75 (10-kertainen) Näkökenttä 100 metrissä (m) 11,5 (2,5-kertainen) / 3,1 (10-kertainen) Suurennus (x) Yksikkö A B C Katso ristikon alijaottelu A - C sivulla 32 olevasta kaaviosta 2,5 10 (cm) (cm) 20,40 5,10 4,00 1,00 160,00 40,00 16 Etäisyysmittari Turvallisuus EMC Ympäristö Tärkeimmät ominaisuudet 2,5 10-kertainen suurennus sopii erinomaisesti sekä lähi- että kaukoammuntaan Käytettävissä on kaksi mittaustilaa, todellisen etäisyyden tila ja vaakasuoran etäisyyden tila 12 sekunnin jatkuva etäisyyden mittaus on mahdollinen myös liikkuvaan maaliin Säätötornin nollaustoiminnon avulla asetukset ovat entistäkin helpompia ja nopeampia. Nopeasti tarkentuva okulaari mahdollistaa ristikon välittömän tarkennuksen. Monikalvopäällystys kirkasta ja selkeää näkymää varten * Tätä tuotetta ei ehkä ole saatavilla joissakin maissa. Monarch L700 2,5-10x40 Mittausalue (m) Mittaustila - Vaakasuoran etäisyyden tila: 12 sekunnin jatkuva mittaus Käyttö - Alkuasetus * Enintään yhden metrin syvyydessä 10 minuuttia. (Ei sovi vedenalaiseen käyttöön.) - Todellisen etäisyyden tila: 12 sekunnin jatkuva mittaus Yksi painike virran päällekytkentää, mittausta ja mittaustilan vaihtoa varten IEC/EN :2007 luokan 1 lasertuote, FDA luokan 1 lasertuote FCC osa 15, alaluokka B, luokka B, CE EN :2007, EN :2007, C-tick AS/NZ :2007 WEEE, RoHS Virtalähde CR2-litiumakku, 1 kpl (DC 3 V) Vesitiivis Runko: Vesitiivis* Akkutila: vettä hylkivä Pituus x korkeus x leveys 310 x 78 x 85 Paino (g) 625 2,5-10x44SF IL Ristikko: Valaistu Mildot Jos tarkkuus on tärkeää, kiikaritähtäimesi nimi on MONARCH X. Jokainen kaukoputki on koteloitu 30 mm:n yhdestä kappaleesta valmistettuun runkoputkeen, joka on valmistettu lentokoneluokan alumiinista. Putkessa on 4-kertainen zoom. Kaikissa on myös lasiin etsattu iskun- ja rekyylinkestävä ristikko. Ristikon tarkkaan kalibroidut sivuttais- ja korkeussäädöt tehdään 1/4 MOA:n välein. Napsaukset voi selvästi kuulla ja tuntea, ja säädöt pysyvät paikoillaan. Jokainen MONARCH X -putki on typellä täytetty ja o-renkaalla tiivistetty vesitiiviyden ja huurtumattomuuden varmistamiseksi. Ympäristöystävällisestä lasista tehdyt linssit on tarkkuushiottu ja kiillotettu, ja niissä on monikalvopäällystys. Tuloksena on verraton terä vyys, resoluutio ja valonläpäisykyky. MONARCH X kun vaadit jämäkkää tarkkuutta. Tärkeimmät ominaisuudet Kaksoisvalaistut Mildot-ristikot voidaan valaista punaisella tai vihreällä valolla (malleissa, joissa on valaistu ristikko) Jämäkkä, yhdestä kappaleesta valmistettu runkoputki, halkaisija 30 mm/1,2 tuumaa 4-kertainen zoomaussuhde takaa vertaansa vailla olevan käyttömukavuuden ammuttaessa lähelle tai kauas. Monikalvopäällystetyt linssit tuottavat kirkkaan ja selkeän kuvan, jossa värit ovat tasapainossa Sisältää sivusäädön ja korkeussäädön 1/4 MOA:n välein napsautus-pysäytysliikkeellä Sivulla sijaitseva parallaksisäätö mahdollistaa nopean ja varman tarkentamisen ampuma-asennosta Vastavalosuoja toimitetaan mukana Vesitiiviyden ja huurtumattomuuden takaavat o-rengastiivisteet ja typpitäyttö 4-16x50SF Ristikko: Mildot, nro x30 VSD, hopea Tarkoille haulikoille, kivääreille ja käsiaseille suunniteltu MONARCH Variable Size Dot (VSD) -tähtäin edustaa kaikkein edistyneintä tekniikkaamme. Vesitiivis, huurtumaton ja iskunkestävä linssi on monikalvopäällystetty ja antaa laajan näkökentän. Voit valita viidestä pistekoosta vain nuppia kääntämällä. Tärkeimmät ominaisuudet Halkaisijaltaan 30 mm:n/1,2 tuuman objektiivilinssi Voit valita viidestä pistekoosta 1, 4, 6, 8 tai 10 MOA vain nuppia kääntämällä. Alhainen 1-kertainen suurennus nopeuttaa lukitsemista kohteeseen Monikalvopäällystetyt linssit läpäisevät hyvin valoa ja tuottavat kirkkaan, selkeän kuvan, jossa värit ovat tasapainossa Vesitiivis, huurtumaton ja iskunkestävä rakenne tuo verratonta suorituskykyä vaihtuvissa olosuhteissa Toimii yhdellä litium-paristolla (sisältyy toimitukseen) ja ristikon peitto sivulla

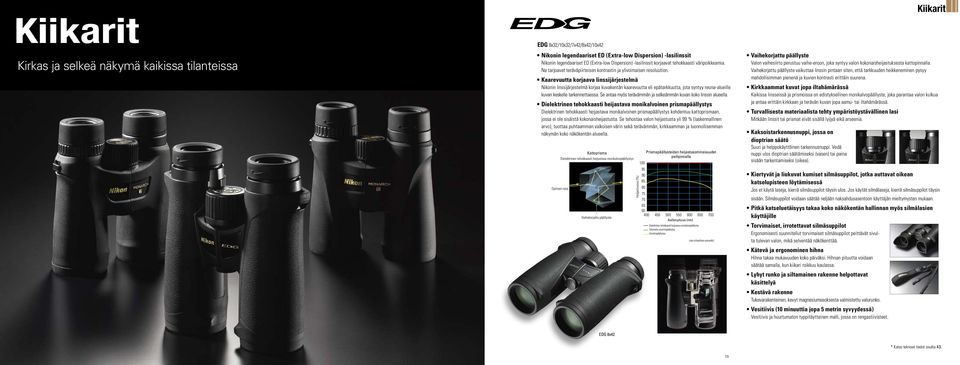

10 Kiikarit Kirkas ja selkeä näkymä kaikissa tilanteissa EDG 8x32/10x32/7x42/8x42/10x42 Nikonin legendaariset ED (Extra-low Dispersion) -lasilinssit Nikonin legendaariset ED (Extra-low Dispersion) -lasilinssit korjaavat tehokkaasti väripoikkeamia. Ne tarjoavat teräväpiirteisen kontrastin ja ylivoimaisen resoluution. Kaarevuutta korjaava linssijärjestelmä Nikonin linssijärjestelmä korjaa kuvakentän kaarevuutta eli epätarkkuutta, jota syntyy reuna-alueille kuvan keskelle tarkennettaessa. Se antaa myös terävämmän ja selkeämmän kuvan koko linssin alueella. Dielektrinen tehokkaasti heijastava monikalvoinen prismapäällystys Dielektrinen tehokkaasti heijastava monikalvoinen prismapäällystys kohdentuu kattoprismaan, jossa ei ole sisäistä kokonaisheijastusta. Se tehostaa valon heijastusta yli 99 % (laskennallinen arvo), tuottaa puhtaamman valkoisen värin sekä terävämmän, kirkkaamman ja luonnollisemman näkymän koko näkökentän alueella. Kattoprisma Dielektrinen tehokkaasti heijastava monikalvopäällystys Optinen rata Vaihekorjattu päällyste Heijastuvuus (%) Prismapäällysteiden heijastusominaisuudet peilipinnalla Aallonpituus (nm) Dielektrinen tehokkaasti heijastava monikalvopäällystys Tehostettu alumiinipäällystys Alumiinipäällystys (vain viitteellinen esimerkki) Vaihekorjattu päällyste Valon vaihesiirto perustuu vaihe-eroon, joka syntyy valon kokonaisheijastuksesta kattopinnalla. Vaihekorjattu päällyste vaikuttaa linssin pintaan siten, että tarkkuuden heikkeneminen pysyy mahdollisimman pienenä ja kuvien kontrasti erittäin suurena. Kirkkaammat kuvat jopa iltahämärässä Kaikissa linsseissä ja prismoissa on edistyksellinen monikalvopäällyste, joka parantaa valon kulkua ja antaa erittäin kirkkaan ja terävän kuvan jopa aamu- tai iltahämärässä. Turvallisesta materiaalista tehty ympäristöystävällinen lasi Mitkään linssit tai prismat eivät sisällä lyijyä eikä arseenia. Kaksoistarkennusnuppi, jossa on dioptrian säätö Suuri ja helppokäyttöinen tarkennusnuppi. Vedä nuppi ulos dioptrian säätämiseksi (vasen) tai paina sisään tarkentamiseksi (oikea). Kiikarit Kiertyvät ja liukuvat kumiset silmäsuppilot, jotka auttavat oikean katselupisteen löytämisessä Jos et käytä laseja, kierrä silmäsuppilot täysin ulos. Jos käytät silmälaseja, kierrä silmäsuppilot täysin sisään. Silmäsuppilot voidaan säätää neljään naksahdusasentoon käyttäjän mieltymysten mukaan. Pitkä katseluetäisyys takaa koko näkökentän hallinnan myös silmälasien käyttäjille Torvimaiset, irrotettavat silmäsuppilot Ergonomisesti suunnitellut torvimaiset silmäsuppilot peittävät sivulta tulevan valon, mikä selventää näkökenttää. Kätevä ja ergonominen hihna Hihna takaa mukavuuden koko päiväksi. Hihnan pituutta voidaan säätää samalla, kun kiikari roikkuu kaulassa. Lyhyt runko ja siltamainen rakenne helpottavat käsittelyä Kestävä rakenne Tukevarakenteinen, kevyt magnesiumseoksesta valmistettu valurunko. Vesitiivis (10 minuuttia jopa 5 metrin syvyydessä) Vesitiivis ja huurtumaton typpitäytteinen malli, jossa on rengastiivisteet. EDG 8x * Katso tekniset tiedot sivulta 43.

11 Kiikarit 8x42/10x42 ED (Extra-low dispersion) -lasi linssirakenteissa korjaa väripoikkeamaa sekä selkeyttää kuvaa Laaja näkökenttä (58,4 mallille 8 x 42, 60,7 mallille 10 x 42) Dielektrinen huippuheijastava monikalvoinen prismapäällystys takaa tehokkaan valonläpäisyn näkyvällä alueella sekä tuottaa kirkkaat ja väreiltään luonnolliset kuvat Kaikki linssit ja prismat on pinnoitettu monikalvopäällysteellä, mikä takaa kirkkaammat kuvat Objektiiveissa ja okulaareissa on edistyksellinen naarmuttumaton pinnoite Erinomainen erottelukyky kattoprisman vaihekorjatun päällysteen ansiosta Pitkä katseluetäisyys takaa koko näkökentän hallinnan myös silmälasien käyttäjille Kaikki linssit ja prismat ovat ympäristöystävällistä lasia, joka ei sisällä lyijyä eikä arseenia. Vesitiiviyden (1 metriin saakka 10 minuuttia) ja huurtumattomuuden takaavat O-rengastiivisteet ja typpitäyttö. Kiertyvät ja liukuvat kumiset silmäsuppilot, joissa on monipykäläinen säätö, auttavat oikean katselupisteen löytämisessä. Kumipäällystys pitävää otetta varten Kevyt runko on valmistettu lasikuituvahvisteisesta polykarbonaattihartsista Pehmeä niskahihna Käännettävä objektiivin linssisuojus 8x42/10x42/12x42 Uudelleen muotoiltu rakenne ED (Extra-low dispersion) -lasi linssirakenteissa korjaa väripoikkeamaa sekä selkeyttää kuvaa Dielektrinen huippuheijastava monikalvoinen prismapäällystys takaa tehokkaan valonläpäisyn näkyvällä alueella sekä tuottaa kirkkaat ja väreiltään luonnolliset kuvat Kaikki linssit ja prismat on pinnoitettu monikalvopäällysteellä, mikä takaa kirkkaammat kuvat Erinomainen erottelukyky kattoprisman vaihekorjatun päällysteen ansiosta Pitkä katseluetäisyys takaa koko näkökentän hallinnan myös silmälasien käyttäjille Lähitarkennusetäisyys: 2,5 m Kaikki linssit ja prismat ovat ympäristöystävällistä lasia, joka ei sisällä lyijyä eikä arseenia. Vesitiiviyden (1 metriin saakka 10 minuuttia) ja huurtumattomuuden takaava typpitäyttö Kiertyvät ja liukuvat kumiset silmäsuppilot, joissa on monipykäläinen säätö, auttavat oikean katselupisteen löytämisessä. Kumipäällystys pitävää otetta varten Kevyt runko on valmistettu lasikuituvahvisteisesta polykarbonaattihartsista Pehmeä niskahihna Käännettävä objektiivin linssisuojus 8x36DCF/10x36DCF/8.5x56DCF/10x56DCF/12x56DCF Kaikki linssit ja prismat on pinnoitettu monikalvopäällysteellä, mikä takaa kirkkaammat kuvat Erinomainen erottelukyky kattoprisman vaihekorjatun päällysteen ansiosta Huippuheijastava peilikalvoprisma kirkasta kuvaa varten Pitkä katseluetäisyys takaa koko näkökentän hallinnan myös silmälasien käyttäjille Lähitarkennusetäisyys: 2,5 m (36 mm:n mallit) Kaikki linssit ja prismat ovat ympäristöystävällistä lasia, joka ei sisällä lyijyä eikä arseenia. Vesitiiviyden (1 metriin saakka 5 minuuttia) ja huurtumattomuuden takaava typpitäyttö Kiertyvät ja liukuvat kumiset silmäsuppilot, jotka auttavat oikean katselupisteen löytämisessä Kumipäällystys pitävää otetta varten Kevyt runko on valmistettu lasikuituvahvisteisesta polykarbonaattihartsista Leveä hihna 36 mm:n malleissa, pehmeä niskahihna 56 mm:n malleissa Käännettävä objektiivin linssisuojus (vain 56 mm:n mallit) Voidaan kiinnittää jalustaan lisävälineenä saatavan jalustasovitteen avulla (jalustasovite TRA-3 toimitetaan lisävarusteena malliin MONARCH 12x56DCF) 8x42/10x42 Kaikki linssit ja prismat on pinnoitettu monikalvopäällysteellä, mikä takaa kirkkaammat kuvat Erinomainen erottelukyky kattoprisman vaihekorjatun päällysteen ansiosta Huippuheijastava peilikalvoprisma kirkasta kuvaa varten Pitkä katseluetäisyys takaa koko näkökentän hallinnan myös silmälasien käyttäjille Kiertyvät ja liukuvat kumiset silmäsuppilot, joissa on monipykäläinen säätö, auttavat oikean katselupisteen löytämisessä. Vesitiiviyden (1 metriin saakka 10 minuuttia) ja huurtumattomuuden takaava typpitäyttö Kumipäällystys pitävää otetta varten Kaikki linssit ja prismat ovat ympäristöystävällistä lasia, joka ei sisällä lyijyä eikä arseenia. PROSTAFF 7 10x42 MONARCH 8x36DCF MONARCH 7 8x42 MONARCH 5 10x42 MONARCH 5 8x42 MONARCH 8,5x56DCF Katso tekniset tiedot sivulta 43.

12 HG L SPORTER EX/10x50CF WP/Action EX / TRAVELITE EX Kiikarit 8x42HG L DCF HG L 8x20DCF/10x25DCF/8x32DCF/10x32DCF/8x42DCF/10x42DCF Terävät kuvat reunoille asti Nikonin oman oikean katselupisteen löytämisessä. tasonkorjauslinssin ja okulaarirakenteen ansiosta. Suuri tarkennusrengas helpottaa kiikarin käyttöä. Nikonin alkuperäinen monikalvopäällystys takaa Kaikki mallit ovat vesitiiviit 2 metriin asti (8x20HG L suuren valonläpäisykyvyn laajalla aallonpituusalueella DCF ja 10x25HG L DCF mallit 3 metriin asti) ja parantaa värien toistoa vähentämällä heijas tuksia ja 5 minuuttia ja huurtumattomat. Niissä on haamukuvia. O-rengastiivistys ja typpitäyttö. Kattoprismojen vaihekorjattu päällystys parantaa Valmistettu ympäristöystävällisistä materiaaleista. erottelukykyä. Rungossa, okulaarisuojassa, linssisuojuksissa, Prismojen huippulaadukas hopeapinnoitus takaa kirkkaat kuvat. sisältäviä materiaaleja. laukussa ja hihnassa ei ole käytetty polyvinyyliklorodia Pitkä katseluetäisyys takaa koko näkökentän hallinnan Kaikki linssit ja prismat ovat ympäristöystävällistä myös silmälasien käyttäjille lasia, joka ei sisällä lyijyä eikä arseenia. Pehmeä, silikonikuminen silmäsuppilo. Voidaan kiinnittää jalustaan lisävälineenä saatavan Kiertyvät ja liukuvat kumiset silmäsuppilot, jalustasovitteen avulla. joissa on monipykäläinen säätö*, auttavat *Paitsi 8x20HG L DCF ja 10x25HG L DCF SPORTER EX 8x42/10x42/10x50/12x50 Vesitiivis (1 metriin 10 minuuttia) ja huurtumaton typpitäytön ansiosta. Pitkä katseluetäisyys takaa koko näkökentän hallinnan myös silmälasien käyttäjille Monikalvopäällyste takaa kirkkaammat kuvat Kääntyvät ja liukuvat kumiset silmäsuppilot, joissa on pykälöidyt asetukset, helpottavat oikean katselupisteen löytämistä. Kaikki linssit ja prismat on tehty ympäristöystävällisestä lasista, joka ei sisällä lyijyä eikä arseenia. Saatavana mustana (vain 10x42) SPORTER EX 8x42 10x50CF WP Vesitiivis (1 metriin saakka 5 minuuttia) ja huurtumaton typpitäytön ansiosta. Suuri, monikalvopäällystetty 50 mm:n etulinssi takaa kirkkaat kuvat. Pitkä katseluetäisyys takaa koko näkökentän hallinnan myös silmälasien käyttäjille Kumipäällystys parantaa iskunkestävyyttä ja tarjoaa tukevan otteen. Leveä hihna. Voidaan kiinnittää jalustaan lisävälineenä saatavan jalustasovitteen avulla. Action EX 7x35CF/8x40CF/7x50CF/10x50CF/12x50CF/16x50CF Vesitiivis (1 metriin saakka 5 minuuttia) ja huurtumaton typpitäytön ansiosta. Pitkä katseluetäisyys takaa koko näkökentän hallinnan myös silmälasien käyttäjille Kumiset silmäsuppilot, joissa on monipykäläinen säätö. Kirkas kuva monikalvopäällystyksen ja suuren etulinssin ansiosta. Kumipäällystys parantaa iskunkestävyyttä ja tarjoaa tukevan otteen. Lyijyttömästä ja arseenittomasta lasista tehdyt linssit. Asfääriset linssit tuottavat vääristymättömän kuvan (vain 7x50CF ja 12x50CF). Leveä hihna. Mukana jalustasovite (vain 16x50CF). Voidaan kiinnittää jalustaan lisävälineenä saatavan jalustasovitteen avulla (16x50CF sisältää jalustasovitteen). Action EX 8x40CF TRAVELITE EX 8x25CF/9x25CF/10x25CF/12x25CF Vesitiivis (2 metriin asti 5 minuuttia) ja huurtumaton typpitäytön ansiosta. Asfäärinen okulaarilinssi poistaa kuvan vääristymän. Pitkä katseluetäisyys takaa koko näkökentän hallinnan myös silmälasien käyttäjille Lähin tarkennusetäisyys: 2,8 m. Kirkkaat kuvat monikalvopäällystettyjen linssien ansiosta. Kiertyvät ja liukuvat kumiset silmäsuppilot. Ympäristöystävällinen optiikka on lyijytön ja arseeniton. 8x32HG L DCF 8x20HG L DCF 10X50CF WP TRAVELITE EX 8x25CF Katso tekniset tiedot sivulta 43.

13 Laser-etäisyysmittarit Laser 1000A S Laser-etäisyysmittarit Uusi tekniikka, paikantaa kohteen tarkasti Laser 1000A S Suunniteltu nimenomaan metsästystä varten. Kaikki metsästäjän tarvitsemat tiedot näkyvät samaan aikaan sisäisellä näytöllä. Aktiivinen näytön kirkkaudensäädin helppoa ja selkeää katselua varten: Oranssi valodiodi syttyy automaattisesti, kun laitetta käytetään hämärässä, ja valodiodin kirkkaus mukautuu ympäristön valoisuuden mukaan Vaivaton käyttö mahdollistaa todellisen etäisyyden, vaakaetäisyyden sekä korkeus- ja kulmakorjatun etäisyyden mittaamisen (vaakaetäisyys ± korkeus) Kohteen esivalintajärjestelmä päällekkäisten kohteiden mittaukseen Lähimmän kohteen esivalintatila näyttää etäisyyden lähimpään kohteeseen. Se on erityisen hyödyllinen metsästyksessä, kun on tiedettävä, kuinka kaukana niityllä puiden tai pensasaidan edessä seisoo yksinäinen peura. Kaukaisen kohteen esivalintatila näyttää etäisyyden kaukaisimpaan kohteeseen. Se on erityisen hyödyllinen metsästysretkellä tiheässä metsikössä, kun eläimet ovat osittain piilossa aluskasvillisuuden tai pensaikon takana. Mittausalue: m/ jaardia Korkealaatuinen monikalvopäällystetyllä optiikalla ja 6-kertaisella suurennuksella varustettu monokulaari Paremmat valonläpäisyominaisuudet kirkkaampaa näkökenttää varten. Suurempi okulaari helpompaa tarkastelua varten (18 mm) Laajempi kuvakulma (7,5 astetta) Pidempi katseluetäisyys helpottaa silmälasien käyttäjiä Diopterin säätötoiminto Yksittäismittaustila tai jatkuva mittaustila (noin 5 sekuntia) Kompakti ja kevytrakenteinen helppoa yhdellä kädellä käsittelyä varten Vedenpitävä (1 metriin asti 10 minuutin ajan), mutta ei vedenalaiseen käyttöön; paristolokero on vesitiivis Laaja lämpötila-alue: -10 C C Aktiivinen näytön kirkkaudensäädin Tämä järjestelmä antaa etuja sekä tavanomaisesti segmentoiduille valodiodeille että nestekidenäytöille varmistaen kirkkaan ja selkeän kuvan erinomaisilla valonsiirto-ominaisuuksilla. Sen mahdollistaa edistyksellinen tekniikka, joka havaitsee ympäristön valoisuuden ja tarvittaessa sytyttää oranssin valodiodin automaattisesti säätämään kirkkautta parhaan mahdollisen näkyvyyden ja kontrastin aikaansaamiseksi. Laser 1000A S Sisäinen näyttö 1. Etäisyys 2. Nouseva 3. Laskeva 4. Lähimmän kohteen esivalintatila 5. Kaukaisen kohteen esivalintatila 6. Pariston varaustila 7. Mittayksikkö (m/jaardi) 8. Kohdemerkki ( ) 9. Lasersäteily ( ) 10. Korkeus (todellinen etäisyys kulmakorjatun etäisyyden ja todellisen etäisyyden" asetuksella) Korkeus Näyttöesimerkki hämärässä Vaakasuora etäisyys Näyttötilan jaksotus Todellisen etäisyyden ja korkeuden tila Vaakasuoran etäisyyden ja korkeuden tila Todellisen etäisyyden tila Kulmakorjatun etäisyyden* ja todellisen etäisyyden tila * Vaakasuora etäisyys ± korkeus Näyttöesimerkki kirkkaissa olosuhteissa Yllä oleva näyttö on asetettu vaakasuoran etäisyyden ja korkeuden mittaustilaan. Kaikki metsästäjän tarvitsemat tiedot näkyvät samaan aikaan sisäisellä näytöllä. 24 Näiden tuotteiden tekniset ominaisuudet eivät ehkä toteudu kohteen muodosta, pinnan koostumuksesta ja luonteesta tai sääolosuhteista riippuen. 25 Katso tekniset tiedot sivulta 44.

14 Laser 1200S Laser-etäisyysmittarit PROSTAFF 7 PROSTAFF 5 Laser 1200S 26 Mittausalue: 4,5-550 m Vaakasuoran etäisyyden näyttötila ja todellisen etäisyyden tila ovat helposti vaihdettavissa ID-tekniikan avulla Kohteen esivalintajärjestelmä päällekkäisten kohteiden mittaukseen Lähimmän kohteen esivalintatila näyttää etäisyyden lähimpään kohteeseen. Se on erityisen hyödyllinen metsästyksessä, kun on tiedettävä, kuinka kaukana niityllä puiden tai pensasaidan edessä seisoo yksinäinen peura. Kaukaisen kohteen esivalintatila näyttää etäisyyden kaukaisimpaan kohteeseen. Se on erityisen hyödyllinen metsästysretkellä tiheässä metsikössä, kun eläimet ovat osittain piilossa aluskasvillisuuden tai pensaikon takana. Kompakti, kevyt ja ergonominen rakenne Etäisyyden mittauksen näyttö 0,1 metrin/jaardin välein Korkealaatuinen monikalvopäällystetyllä optiikalla ja 6-kertaisella suurennuksella varustettu monokulaari Paremmat valonläpäisyominaisuudet kirkkaampaa näkökenttää varten. Suurempi okulaari helpompaa tarkastelua varten (18 mm) Laajempi kuvakulma (7,5 astetta) Pidempi katseluetäisyys helpottaa silmälasien käyttäjiä Diopterin säätötoiminto Yksittäismittaustila tai jatkuva mittaustila (noin 8 sekuntia) LED-taustavalo parantaa näytön näkyvyyttä pimeässä säässä. Vedenpitävä (1 metriin asti 10 minuutin ajan), mutta ei vedenalaiseen käyttöön; paristolokero on vesitiivis Laaja lämpötila-alue: -10 C C Sisäinen näyttö 1. Etäisyys 2. Mittayksikkö (m/jaardi) 3. Kohdemerkki ( ) 4. Lasersäteily ( ) 5. Pariston varaustila 6. Vaakasuoran etäisyyden näyttötila 7. Lähimmän kohteen esivalintatila 8. Kaukaisen kohteen esivalintatila Mittausalue: m Kaukaisen kohteen esivalintatila on käytössä. Mitattaessa päällekkäisiä kohteita näyttää etäisyyden kaukaisimpaan kohteeseen. Se on erityisen hyödyllinen metsästysretkellä tiheässä metsikössä. Kompakti, kevyt ja ergonominen rakenne Etäisyyden mittauksen näyttö 0,1 metrin/jaardin välein Korkealaatuinen monikalvopäällystetyllä optiikalla ja 6-kertaisella suurennuksella varustettu monokulaari Paremmat valonläpäisyominaisuudet kirkkaampaa näkökenttää varten. Suurempi okulaari helpompaa tarkastelua varten (18 mm) Laajempi kuvakulma (7,5 astetta) Pidempi katseluetäisyys helpottaa silmälasien käyttäjiä Diopterin säätötoiminto Yksittäismittaustila tai jatkuva mittaustila (noin 8 sekuntia) LED-taustavalo parantaa näytön näkyvyyttä pimeässä säässä. Vedenpitävä (1 metriin asti 10 minuutin ajan), mutta ei vedenalaiseen käyttöön; paristolokero on vesitiivis Laaja lämpötila-alue: -10 C C Sisäinen näyttö 1. Etäisyys 2. Mittayksikkö (m/jaardi) 3. Kohdemerkki ( ) 4. Lasersäteily ( ) 5. Pariston varaustila Laser 1200S Mittausalue: m Kohteen esivalintajärjestelmä päällekkäisten kohteiden mittaukseen Lähimmän kohteen esivalintatila näyttää etäisyyden lähimpään kohteeseen. Se on erityisen hyödyllinen metsästyksessä, kun on tiedettävä, kuinka kaukana niityllä puiden tai pensasaidan edessä seisoo yksinäinen peura. Kaukaisen kohteen esivalintatila näyttää etäisyyden kaukaisimpaan kohteeseen. Se on erityisen hyödyllinen metsästysretkellä tiheässä metsikössä, jossa riista saattaa olla aluskasvullisuuden tai pensaiden suojassa. Korkealaatuinen monikalvopäällystetyllä optiikalla ja 7-kertaisella suurennuksella varustettu monokulaari Pidempi katseluetäisyys helpottaa silmälasien käyttäjiä Diopterin säätötoiminto Yksittäismittaustila tai jatkuva mittaustila (noin 20 sekuntia) Helppo mittaus yhdellä napin painalluksella, kun virta on kytketty päälle Kompakti ja kevytrakenteinen helppoa yhdellä kädellä käsittelyä varten Nestekidenäyttö taustavalolla Vedenpitävä (2 metriin asti 5 minuutin ajan), mutta ei vedenalaiseen käyttöön; paristolokero on vesitiivis Laaja lämpötila-alue: -10 C C Sisäinen näyttö 1. Etäisyys 2. Mittayksikkö (m/jaardi) 3. Kohdemerkki ( ) 4. Lasersäteily ( ) 5. Lähimmän kohteen esivalintatila 6. Pariston varaustila Näiden tuotteiden tekniset ominaisuudet eivät ehkä toteudu kohteen muodosta, pinnan koostumuksesta ja luonteesta tai sääolosuhteista riippuen Katso tekniset tiedot sivulta

15 Kaukoputket Kaukoputket Tarkkaan luonnon havainnointiin EDG Fieldscope 85-A VR EDG Fieldscope 85 VR EDG Fieldscope 65-A EDG Fieldscope 65 EDG Fieldscope 85 VR/85-A VR EDG Fieldscope 85/85-A/65/65-A (vain EDG VR Fieldscope -kaukoputket) Maailman ensimmäiset kaukoputket, joissa käytetään Nikonin VR (Vibration Reduction) -linssinsiirtojärjestelmää (tilanne lokakuussa 2011) Vähentää tärinää noin 1/8:aan* 1 katselemisen aikana ja tarjoaa kuvanvakauden, joka vastaa n. 2 pykälää* 1 nopeampaa suljinaikaa digiscoping-kuvauksessa. Helppo VR:n käyttö. Kun VR-lukitusnuppia on käännetty, toiminto aktivoidaan painamalla VR-painiketta kerran. VR-toiminto sammuu automaattisesti n. 30 minuutin kuluttua VR:n käynnistämisestä (automaattinen virrankatkaisutoiminto) Käytetään yleisiä AA-koon paristoja (yleiset ominaisuudet) ED (Extra-low dispersion) -lasi linssirakenteissa korjaa väripoikkeamaa sekä selkeyttää ja kirkastaa kuvaa Kattoprisman dielektrinen tehokkaasti heijastava monikalvopäällystys takaa kirkkaan näkymän Erinomainen erottelukyky kattoprisman vaihekorjatun päällysteen ansiosta Kaikissa linsseissä ja prismoissa on edistyksellinen monikalvopäällyste, joka parantaa kuvan kirkkautta Vesitiiviyden (2 metriin saakka 10 minuuttia)* 2 ja huurtumattomuuden takaa typpitäyttö (rungon ja okulaarin liitoskohta sekä rungon ja akkupidikkeen liitoskohta ovat vesitiiviitä* 3 ) Tyylikäs rakenne Kolme jalustan kiinnitysruuvin reikää auttaa joustavassa kiinnityksessä; optimaalinen tasapaino saavutetaan tietokoneavusteisen suunnittelun (CAE) avulla EDG Fieldscope -kaukoputkille on saatavissa seitsemän valinnaista okulaaria Sisäänrakennettu liukusuojus estää häikäisyn ja suojaa linssiä EDG Fieldscope -kaukoputkien okulaarit Seitsemän erilaista okulaaria varmistavat parhaan optisen suorituskyvyn Lukituksella varustettu bajonettiliitin takaa helpon kiinnityksen ja irrotuksen Täysin monikalvopäällystetty Vesitiivis 2 metriin saakka 10 min ja huurtumaton O-renkaiden ja typpitäytön ansiosta (rungon ja okulaarin liitoskohta on vedenkestävä) Kiertyvät ja liukuvat silmäsuppilot, joissa on kolme pykälää: yksi paljain silmin katselua, toinen silmälaseilla katselua ja kolmas digiscoping-kuvausta varten (ei koske malleja FEP-30W, FEP-25 LER ja FEP-20-60) FEP-30W-mallissa voi valita silmäsuppilon: pehmeä kuminen silmäsuppilo tarkkailuun ja digiscoping-silmäsuppilo, joka kytketään FSB-sarjan digitaalisen kameran kiinnikkeeseen FEP-25 LER -mallissa on erittäin pitkä 32,3 mm:n katseluetäisyys FEP mallissa on pitkä (18,4-16,5 mm) katseluetäisyys sekä muotoiltu asfäärinen lasilinssi, joka vähentää kuvan vääristymää. Kompakti COOLPIX-sarjan digikamera ja vaihdettavalla objektiivilla varustettu Nikon 1 -sarjan kamera voidaan kiinnittää valinnaisilla digiscoping-varusteilla (ei koske mallia FEP-20-60) * Kaikki COOLPIX-sarjan mallit eivät ole yhteensopivia. Katso lisätietoja sivustosta *1 Perustuu Nikon Fieldscope -mittastandardiin (jalustan kanssa käytettynä) *2 Ei ole suunniteltu vedenalaiseen käyttöön *3 Vesitiiviys: testattu vedellä, jonka vastaavuus on 1 mm / minuutti, putoaa yli 200 mm:n korkeudesta 10 minuuttia (normaalikäytössä okulaarin ollessa oikein kiinnitettynä runkoon) FEP-20W (16x/20x laajakulma) FEP-30W (24x/30x laajakulma) FEP-38W (30x/38x laajakulma) FEP-50W (40x/50x laajakulma) FEP-75W (60x/75x laajakulma) FEP-25 LER (20x/25x) FEP (16-48x/20-60x) *Katso tekniset tiedot sivulta 45.

16 ED82/ED82 A/ EDIII/EDIII A/III/III A Kaukoputket Fieldscope 82/82-A/60/60-A Kompakti, kevyt ja sulava ergonominen rakenne Valovoimaa tehostava suuri objektiivilinssi Kaikki linssit ja prismat on pinnoitettu monikalvopäällysteellä, mikä takaa kirkkaammat kuvat Väripoikkeamat näkökentän laitamilla on minimoitu Vesitiiviyden (1 metriin saakka 10 minuuttia) ja huurtumattomuuden takaa typpitäyttö (okulaarit ovat vedenkestäviä Fieldscope-runkoon kiinnitettynä) Bajonettimallinen okulaarin kiinnike ja lukitusjärjestelmä mahdollistaa nopeammat, varmemmat okulaariliitännät Saatavana kolme okulaaria ainoastaan PROSTAFF 5 Fieldscope -kaukoputkia varten valinnaisena: sopivat FSB-sarjan digitaalisen kameran kiinnikkeisiin Kiinteä esiinvedettävä vastavalosuoja PROSTAFF 5 Fieldscope 82 Fieldscope Kompakti, kevyt ja sileä rakenne Kaikki linssit ja prismat on pinnoitettu monikalvopäällysteellä, mikä takaa kirkkaammat kuvat Kiinteä 16-48x zoomokulaari Pidempi katseluetäisyys (19 mm, 16x) Kumipäällystys Vesitiiviyden (1 metriin saakka 10 minuuttia) ja huurtumattomuuden takaava typpitäyttö Sisältää kompaktin jalustan ja kantolaukun Fieldscope ED82 A PROSTAFF 5 Fieldscope 82-A PROSTAFF 3 Fieldscope Fieldscope ED82/ED82 A Erittäin kirkas näkökenttä suuren, 82 mm:n läpimittaisen objektiivilinssin ansiosta. ED-lasi korjaa väripoikkeamaa ja selkeyttää näkymää. Kirkas kuva kaikkien linssien ja prismojen monikalvopäällystyksen ansiosta. Vesitiivis (2 metriin asti 5 minuuttia) ja huurtumaton O-rengastiivistyksen ja typpitäytön ansiosta. Yhdysrakenteinen liukuva vastavalosuoja. Helppokäyttöinen uratähtäin vastavalosuojassa. Kulmaetsin helpottaa katselua ja luonnosten tekoa (ED82 A). Yksitoista erilaista okulaaria (lisävarusteita). PROSTAFF 5 Fieldscope -kaukoputkien okulaarit Täysin monikalvopäällystetty Pidempi katseluetäisyys helpottaa silmälasien käyttäjiä Sopii sekä havainnointiin että digiscoping-tarkoituksiin Bajonettiliitin lukituksella takaa helpon kiinnityksen ja irrotuksen Vedenkestävä kiinnitettynä Fieldscope -kaukoputken runkoon PROSTAFF 5 Fieldscope 60 Fieldscope EDIII/EDIIIA Fieldscope III/IIIA Vesitiivis (2 metriin asti 5 minuuttia) ja huurtumaton O-rengastiivistyksen ja typpitäytön ansiosta. Kirkas kuva kaikkien linssien ja prismojen monikalvopäällystyksen ansiosta. Yhdysrakenteinen liukuva vastavalosuoja. Etsimen kulma helpottaa katselua ja kohteen etsintää (III A, EDIII A). ED (Extra-low dispersion) -lasi linssirakenteissa korjaa väripoikkeamaa ja selkeyttää kuvaa (EDIII, EDIII A). Yksitoista erilaista okulaaria (lisävarusteita). SEP-25 (20x/25x) SEP-38W (30x/38x) SEP (16-48x/20-60x) PROSTAFF 5 Fieldscope 60-A PROSTAFF 3 Fieldscope, sis. jalustan ja kantolaukun Fieldscope EDIII Katso tekniset tiedot sivuilta

17 183 m/200 yd. Kiikaritähtäimet MONARCH E Ristikot BDC-ristikko Standard 91 m/100 yd. 183 m/200 yd. 274 m/300 yd. 366 m/400 yd. 457 m/500 yd. Magnum 274 m/300 yd. 366 m/400 yd. 457 m/500 yd. 549 m/600 yd. *Toimii suurimmalla suurennuksella Nikonin BDC-ristikko (Bullet Drop Compensating) sisältää neljä erillistä tähtäyspistettä. Kun käytettävä panos ja ase sovitetaan näiden erillisten tähtäyspisteiden mukaan, BDC-ristikko mahdollistaa nopean ja vaistonvaraisen laukaisun. Duplex-ristikko Pisteellä varustettu hiusristikko Hiusristikko Ristikko 4 (German 4) Tarkkuusristikko Mildot-ristikko (MIL-standardi) Kirjaimet A-J yllä olevassa kaaviossa viittaavat seuraavilla sivuilla nähtäviin ristikon peittoihin A-J. Pituus Linssi C: 10 MIL (100,08 cm etäisyydellä 100 m D: Pisteen halkaisija: 0,2 MIL (2,00 cm etäisyydellä 100 m) E: Pisteiden keskipisteiden välinen etäisyys: 1 MIL 10 MIL (10,01 cm etäisyydellä 100 m) Okulaari Kirjaimet a-d yllä olevassa kaaviossa viittaavat seuraavilla sivuilla nähtäviin pituuksiin (a) - (d). Malli 1-4x24 1,5-6x42 2,5-10x50SF 1,1-4x24 1,1-4x24 IL Ristikko #4 #4 #4 #4 Valaistu #4 Rungon väri Matta Matta Matta Matta Matte Todellinen suurennus (x) 1-4 1,5-6 2,5-10 1,1-4 1,1-4 Objektiivilinssin tehollinen halkaisija Lähtöaukko (maksimisuurennuksella) 6,0 7,0 5,0 6,0 6,0 Katseluetäisyys 96,5 (1x)/94,0 (4x) 96,5 (1,5x)/94,0 (6x) 96,5 (2,5x)/94,0 (10x) 94,0 (1x)/94,0 (4x) 94,0 (1,1x)/94,0 (4x) Putken halkaisija 30,0 30,0 30,0 30,0 30,0 Linssin ulkohalkaisija 30,0 49,3 57,3 30,0 30,0 Okulaarin ulkohalkaisija 44,0 44,0 44,0 43,6 43,6 Säädön porrastus (mm/1 pykälä) (MOA/1 pykälä) 1/4 1/4 1/4 1/4 1/4 Suurin sisäinen säätö (MOA) Parallaksiasetus (m) 91,44 91,44 45,72-91,44 91,44 Näkökenttä 100 m:ssä (m) 39,9 (1x)/9,9 (4x) 26,4 (1,5x)/6,6 (6x) 15,8 (2,5x)/3,9 (10x) 36,0 (1,1x)/9,8 (4x) 36,0 (1,1x)/9,8 (4x) Kokonaispituus (a) Pituus (b) Pituus (c) Pituus (d) Paino (g) Kaksoisvalaistut ristikot Valaistuja ristikoita on kolmea mallia: Duplex, ristikko 4 ja Mildot. Nämä ristikot voidaan valaista punaisella tai vihreällä valolla. Kummassakin värissä on viisi kirkkausasetusta. Ristikko 4 (German 4) Mildot-ristikko (MIL-standardi) Duplex-ristikko BDC-ristikko Ristikon peitto (cm 100 m:n etäisyydellä) Suurennus (x) 1 4 1,5 6 2,5 10 1,1 4 1,1 4 Yksikkö (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) A 51,04 12,76 34,03 8,51 20,46 5,12 51,70 15,00 51,70 15,00 B 10,01 2,50 6,67 1,67 4,00 1,00 8,60 2,50 8,60 2,50 C 400,32 100,08 266,88 66,72 160,13 40,03 344,60 100,00 344,60 100,00 D E F G H I J Katso sivulla 32 olevista kaavioista pituuksien (a) - (d) ja ristikon peittojen A J osoitukset. Lyhenteet AO: säädettävä linssi SF: parallaksisäätö sivussa IL: valaistu ristikko MOA: kulmaminuuttia 32 33

18 Kiikaritähtäimet MONARCH E Malli 1,5-6x42 1,5-6x42 IL 2,5-10x50SF 2,5-10x50SF IL 2,5-10x56SF 2,5-10x56SF IL 1-4x20 1-4x20 2-8x32 2-8x32 2,5-10x42 2,5-10x42 Ristikko #4 Valaistu #4 #4 Valaistu #4 #4 Valaistu #4 #4 BDC Duplex BDC Duplex Mildot Rungon väri Matta Matta Matta Matta Matta Matta Matta Matta Matta Matta Matta Matta Todellinen suurennus (x) 1,55-5,8 1,55-5,8 2,6-9,7 2,6-9,7 2,6-9,8 2,6-9, ,5-10 2,5-10 Objektiivilinssin tehollinen halkaisija Lähtöaukko (maksimisuurennuksella) 7,2 7,2 5,2 5,2 5,7 5,7 5,0 5,0 4,0 4,0 4,2 4,2 Katseluetäisyys 104,0 (1,5x)/102,0 (6x) 104,0 (1,5x)/102,0 (6x) 104,0 (2,5x)/102,0 (10x) 104,0 (2,5x)/102,0 (10x) 104,0 (2,5x)/102,0 (10x) 104,0 (2,5x)/102,0 (10x) 104,1 (1x)/101,6 (4x) 104,1 (1x)/101,6 (4x) 101,6 (2x)/96,5 (8x) 101,6 (2x)/96,5 (8x) 101,6 (2,5x)/96,5 (10x) 101,6 (2,5x)/96,5 (10x) Putken halkaisija 30,0 30,0 30,0 30,0 30,0 30,0 25,4 25,4 25,4 25,4 25,4 25,4 Linssin ulkohalkaisija 50,0 50,0 58,0 58,0 65,0 65,0 25,4 25,4 39,3 39,3 49,3 49,3 Okulaarin ulkohalkaisija 43,0 43,0 43,0 43,0 43,0 43,0 41,0 41,0 41,0 41,0 44,0 44,0 Säädön porrastus (mm/1 pykälä) (MOA/1 pykälä) 1/4 1/4 1/4 1/4 1/4 1/4 1/2 1/2 1/4 1/4 1/4 1/4 Suurin sisäinen säätö (MOA) Parallaksiasetus (m) 91,44 91,44 45,72-45,72-45,72-45,72-91,44 91,44 91,44 91,44 91,44 91,44 Näkökenttä 100 m:ssä (m) 21,6 (1,5x)/5,8 (6x) 21,6 (1,5x)/5,8 (6x) 12,9 (2,5x)/3,5 (10x) 12,9 (2,5x)/3,5 (10x) 12,9 (2,5x)/3,5 (10x) 12,9 (2,5x)/3,5 (10x) 31,0 (1x)/7,7 (4x) 31,0 (1x)/7,7 (4x) 15,4 (2x)/3,8 (8x) 15,4 (2x)/3,8 (8x) 13,4 (2,5x)/3,4 (10x) 13,4 (2,5x)/3,4 (10x) Kokonaispituus (a) Pituus (b) Pituus (c) Pituus (d) Paino (g) Ristikon peitto (cm 100 m:n etäisyydellä) Suurennus (x) 1,5 6 1,5 6 2,5 10 2,5 10 2,5 10 2, ,5 10 2,5 10 (MIL) Yksikkö (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) A 45,90 11,50 45,90 11,50 27,58 6,89 27,58 6,89 27,58 6,89 27,58 6,89 73,84 18,46 5,56 1,39 10,45 2,61 2,78 0,70 8,34 2,09 22,24 5,56 B 7,39 1,83 7,39 1,83 4,42 1,11 4,42 1,11 4,42 1,11 4,42 1,11 7,34 1,83 111,20 27,80 2,67 0,67 111,20 27,80 2,22 0,56 2,78 0,70 C 231,00 57,80 231,00 57,80 138,72 34,69 138,72 34,69 138,72 34,69 138,72 34,69 370,52 92,63 11,12 2,78 95,97 23,99 16,68 4,17 76,73 19,18 400,32 100,08 D 22,24 5,56 22,24 5,56 8,01 2,00 E 22,24 5,56 22,24 5,56 40,03 10,01 F 50,04 12,51 50,04 12,51 G 77,84 19,46 77,84 19,46 H 122,32 30,58 122,32 30,58 I 166,80 41,70 166,80 41,70 J 11,12 2,78 11,12 2,78 Katso sivulla 32 olevista kaavioista pituuksien (a) - (d) ja ristikon peittojen A J osoitukset. Lyhenteet AO: säädettävä linssi SF: parallaksisäätö sivussa IL: valaistu ristikko MOA: kulmaminuuttia 34 35

19 Kiikaritähtäimet Malli 2,5-10x42 2,5-10x50 2,5-10x x42SF 3-12x42SF 4-16x42SF 4-16x42SF 4-16x42SF 4-16x50SF 4-16x50SF 5-20x44SF 5-20x44SF Ristikko BDC Duplex BDC Duplex BDC Duplex Mildot BDC Duplex BDC Duplex BDC Rungon väri Matta/hopea Matta Matta Matta Matta Matta Matta Matta Matta Matta Matta Matta Todellinen suurennus (x) 2,5-10 2,5-10 2, Objektiivilinssin tehollinen halkaisija Lähtöaukko (maksimisuurennuksella) 4,2 5,0 5,0 3,5 3,5 2,6 2,6 2,6 3,1 3,1 2,2 2,2 Katseluetäisyys 101,6 (2,5x)/96,5 (10x) 101,6 (2,5x)/99,1 (10x) 101,6 (2,5x)/99,1 (10x) 101,6 (3x)/94,0 (12x) 101,6 (3x)/94,0 (12x) 101,6 (4x)/94,0 (16x) 101,6 (4x)/94,0 (16x) 101,6 (4x)/94,0 (16x) 101,6 (4x)/94,0 (16x) 101,6 (4x)/94,0 (16x) 101,6 (5x)/91,4 (20x) 101,6 (5x)/91,4 (20x) Putken halkaisija 25,4 25,4 25,4 25,4 25,4 25,4 25,4 25,4 25,4 25,4 25,4 25,4 Linssin ulkohalkaisija 49,3 57,3 57,3 49,3 49,3 49,3 49,3 49,3 57,3 57,3 52,0 52,0 Okulaarin ulkohalkaisija 44,0 44,0 44,0 44,0 44,0 44,0 44,0 44,0 44,0 44,0 44,0 44,0 Säädön porrastus (mm/1 pykälä) (MOA/1 pykälä) 1/4 1/4 1/4 1/4 1/4 1/4 1/4 1/4 1/4 1/4 1/8 1/8 Suurin sisäinen säätö (MOA) Parallaksiasetus (m) 91,44 91,44 91,44 45,72-45,72-45,72-45,72-45,72-45,72-45,72-45,72-45,72 - Näkökenttä 100 m:ssä (m) 13,4 (2,5x)/3,4 (10x) 13,4 (2,5x)/3,4 (10x) 13,4 (2,5x)/3,4 (10x) 11,2 (3x)/2,8 (12x) 11,2 (3x)/2,8 (12x) 8,4 (4x)/2,1 (16x) 8,4 (4x)/2,1 (16x) 8,4 (4x)/2,1 (16x) 8,4 (4x)/2,1 (16x) 8,4 (4x)/2,1 (16x) 6,7 (5x)/1,7 (20x) 6,7 (5x)/1,7 (20x) Kokonaispituus (a) Pituus (b) Pituus (c) Pituus (d) Paino (g) Ristikon peitto (cm 100 m:n etäisyydellä) Suurennus (x) 2,5 10 2,5 10 2, (MIL) Yksikkö (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) A 2,78 0,70 8,34 2,09 2,78 0,70 7,01 1,75 2,78 0,70 5,23 1,31 16,88 5,56 4,17 2,78 0,70 5,23 1,31 2,78 0,70 4,23 1,06 2,22 0,56 B 77,84 19,46 2,22 0,56 77,84 19,46 1,78 0,44 66,72 16,68 1,33 0,33 2,09 0,70 0,52 44,48 11,12 1,33 0,33 44,48 11,12 1,11 0,28 38,92 9,73 C 16,68 4,17 76,73 19,18 16,68 4,17 63,94 15,99 16,68 4,17 47,93 11,98 300,24 100,08 75,06 16,68 4,17 47,93 11,98 16,68 4,17 38,36 9,59 17,79 4,45 D 22,24 5,56 22,24 5,56 22,24 5,56 6,00 2,00 1,50 22,24 5,56 22,24 5,56 22,24 5,56 E 22,24 5,56 22,24 5,56 22,24 5,56 30,02 10,01 7,51 22,24 5,56 22,24 5,56 22,24 5,56 F 50,04 12,51 50,04 12,51 50,04 12,51 50,04 12,51 50,04 12,51 50,04 12,51 G 77,84 19,46 77,84 19,46 77,84 19,46 77,84 19,46 77,84 19,46 77,84 19,46 H 122,32 30,58 122,32 30,58 122,32 30,58 122,32 30,58 122,32 30,58 122,32 30,58 I 166,80 41,70 166,80 41,70 166,80 41,70 166,80 41,70 166,80 41,70 166,80 41,70 J 11,12 2,78 11,12 2,78 11,12 2,78 11,12 2,78 11,12 2,78 5,56 1,39 Katso sivulla 32 olevista kaavioista pituuksien (a) - (d) ja ristikon peittojen A J osoitukset. Lyhenteet AO: säädettävä linssi SF: parallaksisäätö sivussa IL: valaistu ristikko MOA: kulmaminuuttia 36 37

20 Kiikaritähtäimet Malli 6-24x50SF 6-24x50SF 6-24x50SF 6-24x50SF 3,5-14x50SF IL 3,5-14x50SF IL 4,5-18x40SF IL 4,5-18x40SF IL 4x32 2-7x32 3-9x40 3-9x40 Ristikko Duplex BDC Pisteellä varustettu hieno hiusristikko hieno hiusristikko Valaistu Duplex Valaistu BDC Valaistu Duplex Valaistu BDC Duplex Duplex Duplex BDC Rungon väri Matta Matta Matta Matta Matta Matta Matta Matta Matta Matta Matta Matta Todellinen suurennus (x) ,5-14 3,5-14 4,5-18 4, Objektiivilinssin tehollinen halkaisija Lähtöaukko (maksimisuurennuksella) 2,1 2,1 2,1 2,1 3,6 3,6 2,2 2,2 8 4,6 4,4 4,4 Katseluetäisyys 101,6 (6x)/91,4 (24x) 101,6 (6x)/91,4 (24x) 101,6 (6x)/91,4 (24x) 101,6 (6x)/91,4 (24x) 101,6 (3,5x)/101,6 (14x) 101,6 (3,5x)/101,6 (14x) 101,6 (4,5x)/101,6 (18x) 101,6 (4,5x)/101,6 (18x) (2x)/97 (7x) 91 (3x)/91 (9x) 91 (3x)/91 (9x) Putken halkaisija 25,4 25,4 25,4 25,4 25,4 25,4 25,4 25,4 25,4 25,4 25,4 25,4 Linssin ulkohalkaisija 57,3 57,3 57,3 57,3 60,3 60,3 50,3 50,3 42,3 42,3 50,3 50,3 Okulaarin ulkohalkaisija 44,0 44,0 44,0 44,0 44,0 44,0 44,0 44,0 44,0 44,0 44,0 44,0 Säädön porrastus (mm/1 pykälä) (MOA/1 pykälä) 1/8 1/8 1/8 1/8 1/4 1/4 1/8 1/8 1/2 1/4 1/4 1/4 Suurin sisäinen säätö (MOA) Parallaksiasetus (m) 45,72-45,72-45,72-45,72-45,72-45,72-45,72-45,72-45,72 91,44 91,44 91,44 Näkökenttä 100 m:ssä (m) 5,6 (6x)/1,4 (24x) 5,6 (6x)/1,4 (24x) 5,6 (6x)/1,4 (24x) 5,6 (6x)/1,4 (24x) 9,5 (3,5x)/2,4 (14x) 9,5 (3,5x)/2,4 (14x) 7,5 (3,5x)/1,9 (14x) 7,5 (3,5x)/1,9 (14x) 3,7 (@50m) 14,8 (2x)/4,3 (7x) 11,3 (3x)/3,8 (9x) 11,3 (3x)/3,8 (9x) Kokonaispituus (a) Pituus (b) Pituus (c) Pituus (d) Paino (g) Ristikon peitto (cm 100 m:n etäisyydellä) Suurennus (x) ,5 14 3,5 14 4,5 18 4, (@50m) Yksikkö (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) A 3,45 0,86 2,22 0,56 0,33 0,08 0,33 0,08 6,00 1,50 2,78 0,70 4,67 1,17 2,78 0,70 2,97 10,79 3,09 7,17 2,39 2,09 0,70 B 0,89 0,22 33,36 8,34 3,45 0,86 1,56 0,39 55,60 13,90 1,22 0,31 38,92 9,73 0,81 2,81 0,81 1,86 0,61 66,72 22,24 C 32,03 8,01 17,79 4,45 54,82 13,71 16,68 4,17 42,59 10,65 16,68 4,17 43,09 99,11 28,33 66,08 22,02 12,51 4,17 D 22,24 5,56 22,24 5,56 22,24 5,56 16,68 5,56 E 22,24 5,56 22,24 5,56 22,24 5,56 16,68 5,56 F 50,04 12,51 50,04 12,51 50,04 12,51 37,53 12,51 G 77,84 19,46 77,84 19,46 77,84 19,46 58,38 19,46 H 122,32 30,58 122,32 30,58 122,32 30,58 91,74 30,58 I 166,80 41,70 166,80 41,70 166,80 41,70 125,10 41,70 J 5,56 1,39 11,12 2,78 11,12 2,78 8,34 2,78 Katso sivulla 32 olevista kaavioista pituuksien (a) - (d) ja ristikon peittojen A J osoitukset. Lyhenteet AO: säädettävä linssi SF: parallaksisäätö sivussa IL: valaistu ristikko MOA: kulmaminuuttia 38 39
