SATEL C-LINK 100 KÄYTTÖOHJE. Pulssilaskuri ja I/O-konvertteri

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "SATEL C-LINK 100 KÄYTTÖOHJE. Pulssilaskuri ja I/O-konvertteri"

Transkriptio

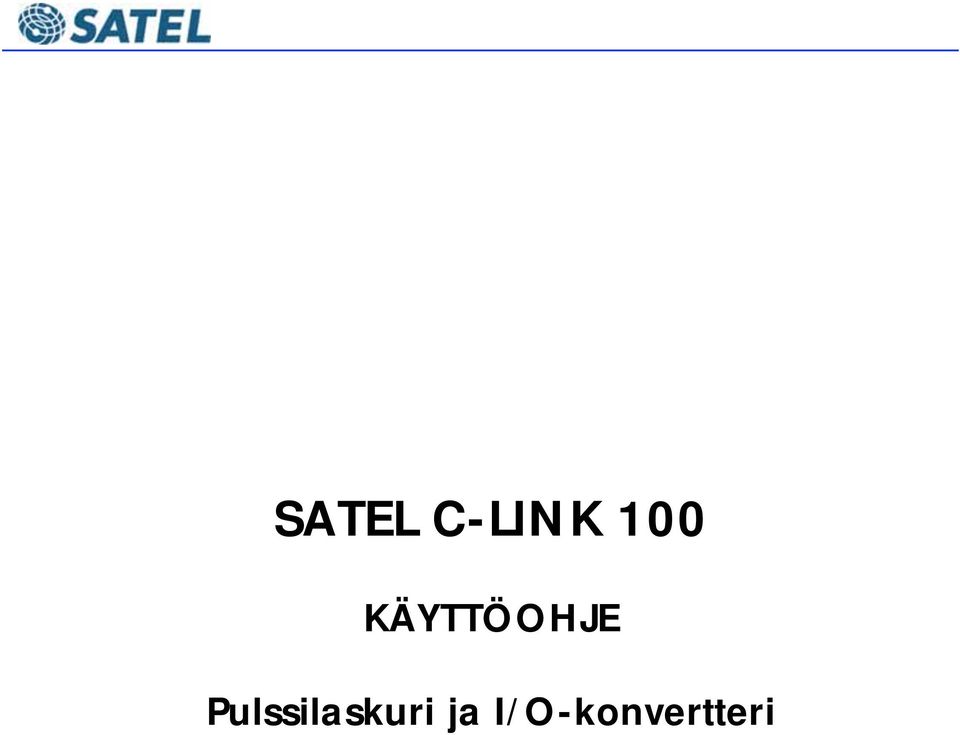

1 KÄYTTÖOHJE Pulssilaskuri ja I/O-konvertteri

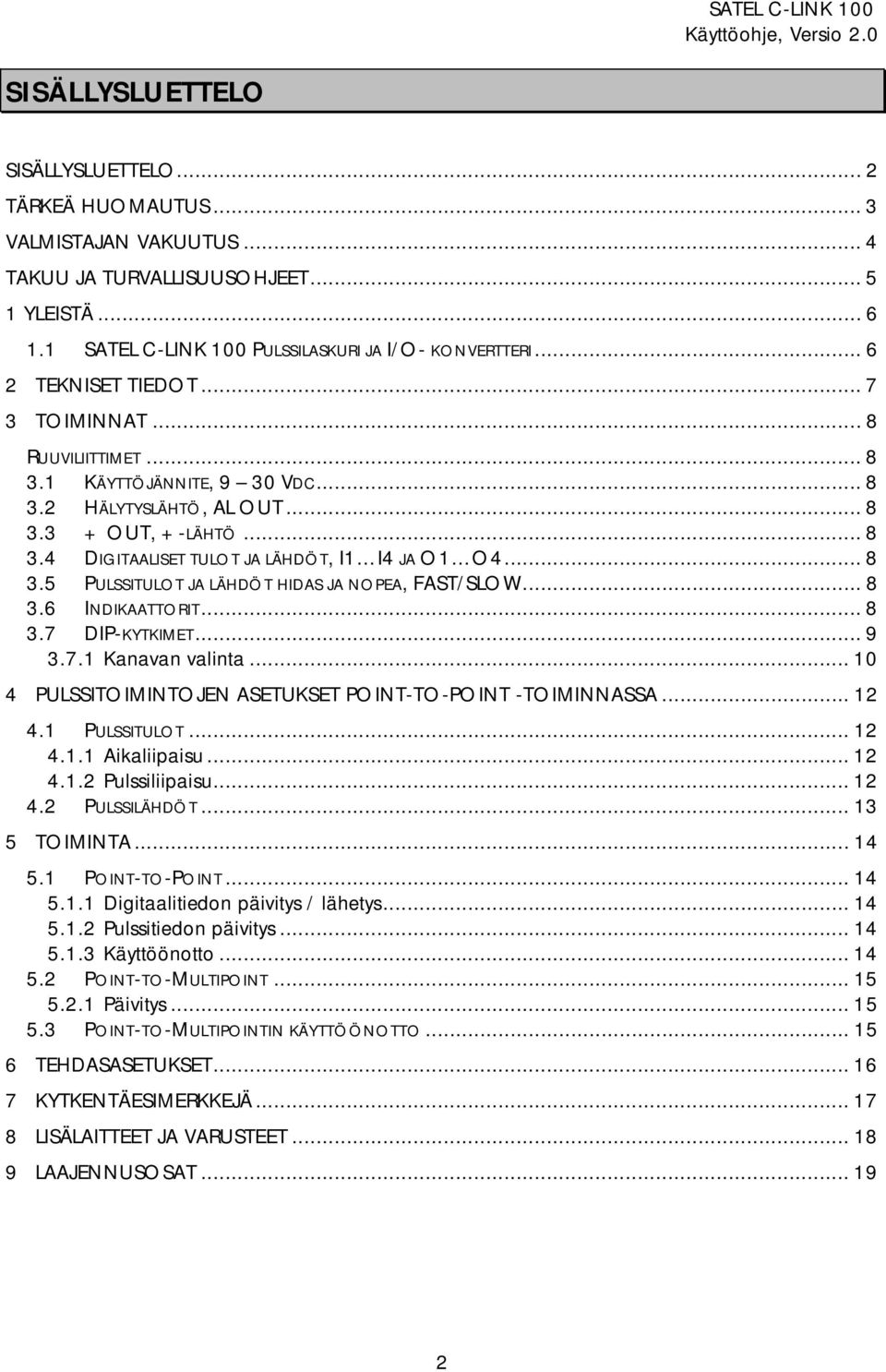

2 SISÄLLYSLUETTELO SISÄLLYSLUETTELO... 2 TÄRKEÄ HUOMAUTUS... 3 VALMISTAJAN VAKUUTUS... 4 TAKUU JA TURVALLISUUSOHJEET YLEISTÄ SATEL C-LINK 100 PULSSILASKURI JA I/O- KONVERTTERI TEKNISET TIEDOT TOIMINNAT...8 RUUVILIITTIMET KÄYTTÖJÄNNITE, 9 30 VDC HÄLYTYSLÄHTÖ, AL OUT OUT, +-LÄHTÖ DIGITAALISET TULOT JA LÄHDÖT, I1 I4 JA O1 O PULSSITULOT JA LÄHDÖT HIDAS JA NOPEA, FAST/SLOW INDIKAATTORIT DIP-KYTKIMET Kanavan valinta PULSSITOIMINTOJEN ASETUKSET POINT-TO-POINT -TOIMINNASSA PULSSITULOT Aikaliipaisu Pulssiliipaisu PULSSILÄHDÖT TOIMINTA POINT-TO-POINT Digitaalitiedon päivitys / lähetys Pulssitiedon päivitys Käyttöönotto POINT-TO-MULTIPOINT Päivitys POINT-TO-MULTIPOINTIN KÄYTTÖÖNOTTO TEHDASASETUKSET KYTKENTÄESIMERKKEJÄ LISÄLAITTEET JA VARUSTEET LAAJENNUSOSAT

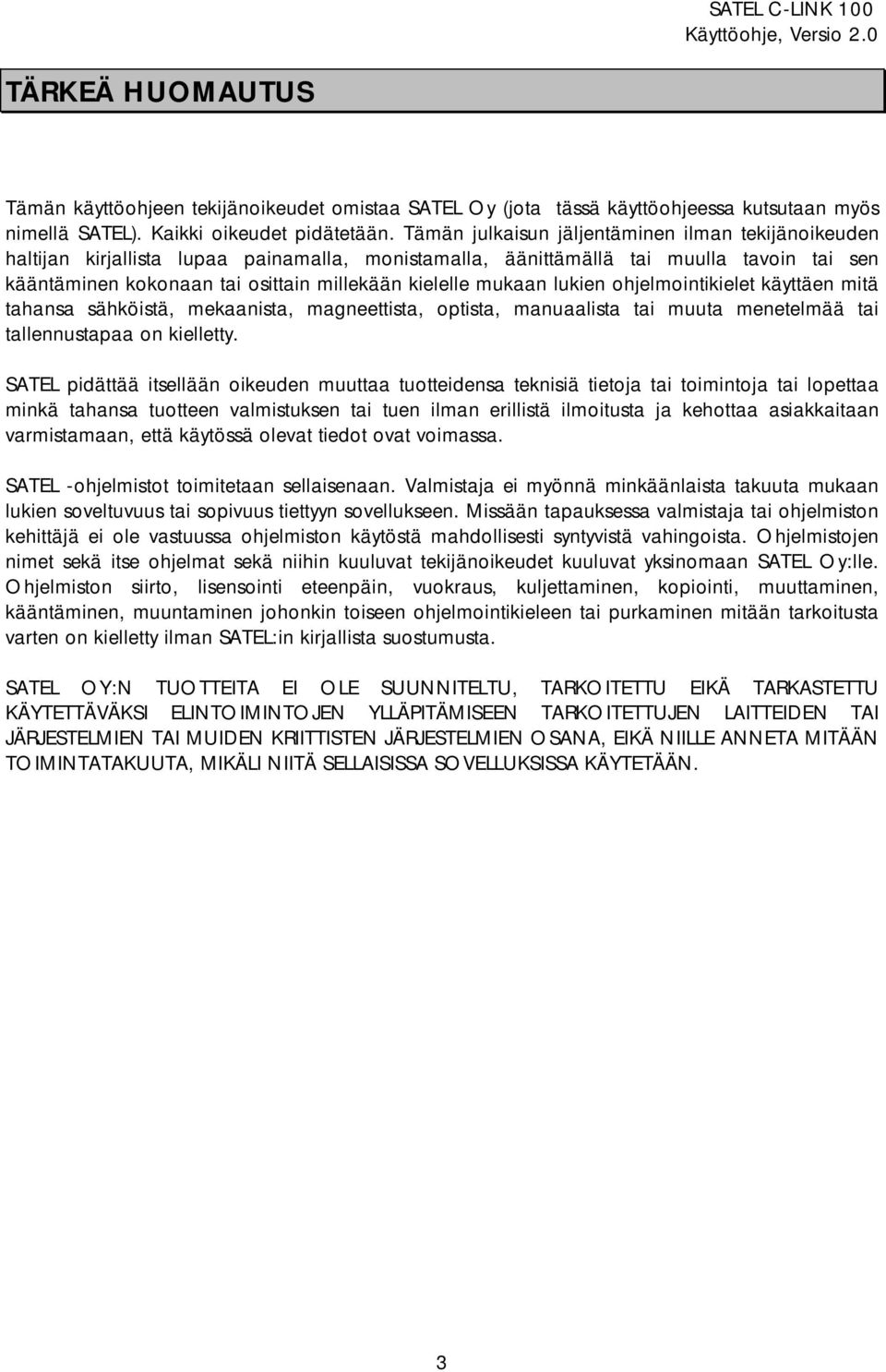

3 TÄRKEÄ HUOMAUTUS Tämän käyttöohjeen tekijänoikeudet omistaa SATEL Oy (jota tässä käyttöohjeessa kutsutaan myös nimellä SATEL). Kaikki oikeudet pidätetään. Tämän julkaisun jäljentäminen ilman tekijänoikeuden haltijan kirjallista lupaa painamalla, monistamalla, äänittämällä tai muulla tavoin tai sen kääntäminen kokonaan tai osittain millekään kielelle mukaan lukien ohjelmointikielet käyttäen mitä tahansa sähköistä, mekaanista, magneettista, optista, manuaalista tai muuta menetelmää tai tallennustapaa on kielletty. SATEL pidättää itsellään oikeuden muuttaa tuotteidensa teknisiä tietoja tai toimintoja tai lopettaa minkä tahansa tuotteen valmistuksen tai tuen ilman erillistä ilmoitusta ja kehottaa asiakkaitaan varmistamaan, että käytössä olevat tiedot ovat voimassa. SATEL -ohjelmistot toimitetaan sellaisenaan. Valmistaja ei myönnä minkäänlaista takuuta mukaan lukien soveltuvuus tai sopivuus tiettyyn sovellukseen. Missään tapauksessa valmistaja tai ohjelmiston kehittäjä ei ole vastuussa ohjelmiston käytöstä mahdollisesti syntyvistä vahingoista. Ohjelmistojen nimet sekä itse ohjelmat sekä niihin kuuluvat tekijänoikeudet kuuluvat yksinomaan SATEL Oy:lle. Ohjelmiston siirto, lisensointi eteenpäin, vuokraus, kuljettaminen, kopiointi, muuttaminen, kääntäminen, muuntaminen johonkin toiseen ohjelmointikieleen tai purkaminen mitään tarkoitusta varten on kielletty ilman SATEL:in kirjallista suostumusta. SATEL OY:N TUOTTEITA EI OLE SUUNNITELTU, TARKOITETTU EIKÄ TARKASTETTU KÄYTETTÄVÄKSI ELINTOIMINTOJEN YLLÄPITÄMISEEN TARKOITETTUJEN LAITTEIDEN TAI JÄRJESTELMIEN TAI MUIDEN KRIITTISTEN JÄRJESTELMIEN OSANA, EIKÄ NIILLE ANNETA MITÄÄN TOIMINTATAKUUTA, MIKÄLI NIITÄ SELLAISISSA SOVELLUKSISSA KÄYTETÄÄN. 3

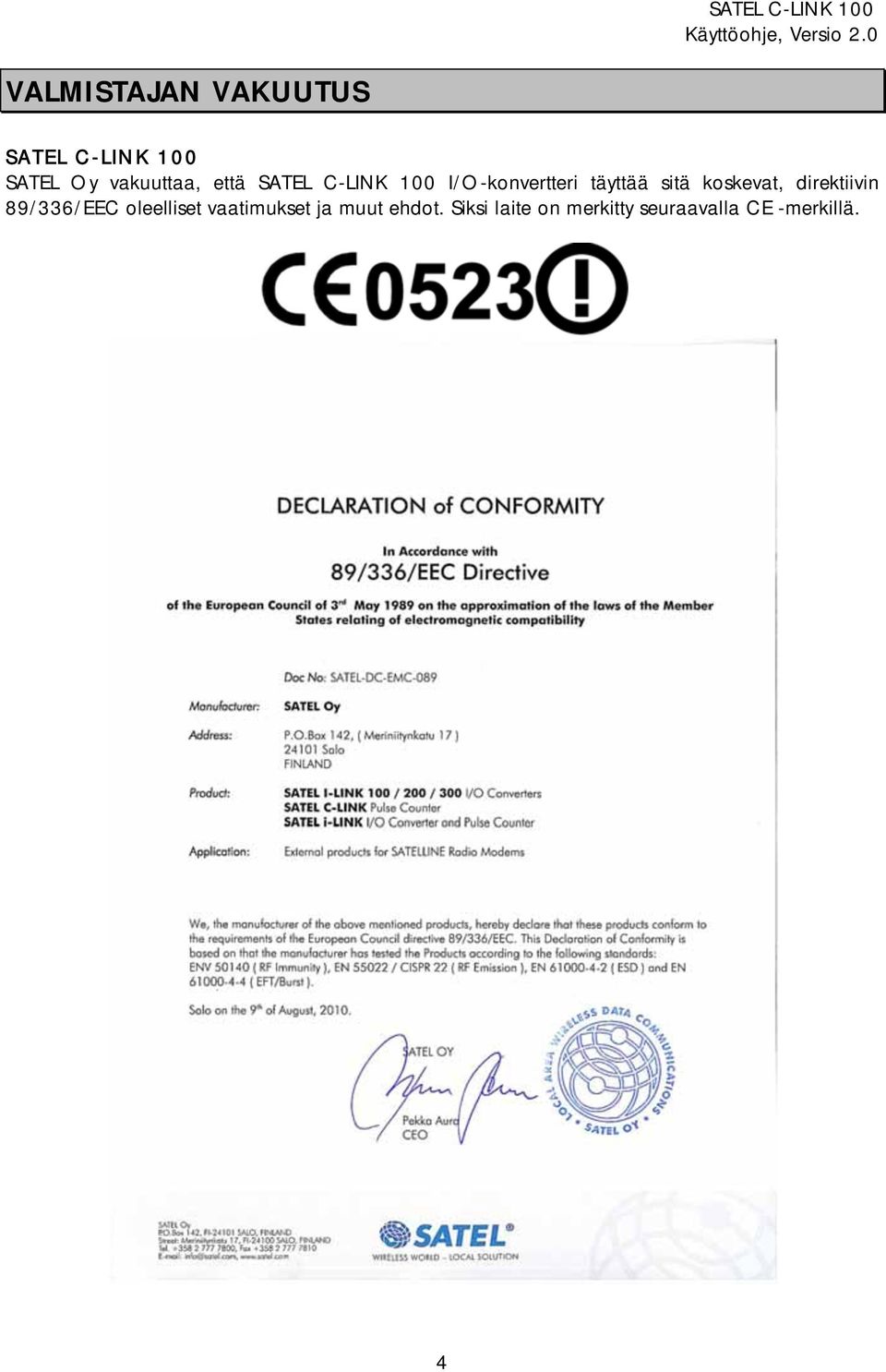

4 VALMISTAJAN VAKUUTUS SATEL C-LINK 100 SATEL Oy vakuuttaa, että SATEL C-LINK 100 I/O-konvertteri täyttää sitä koskevat, direktiivin 89/336/EEC oleelliset vaatimukset ja muut ehdot. Siksi laite on merkitty seuraavalla CE -merkillä. 4

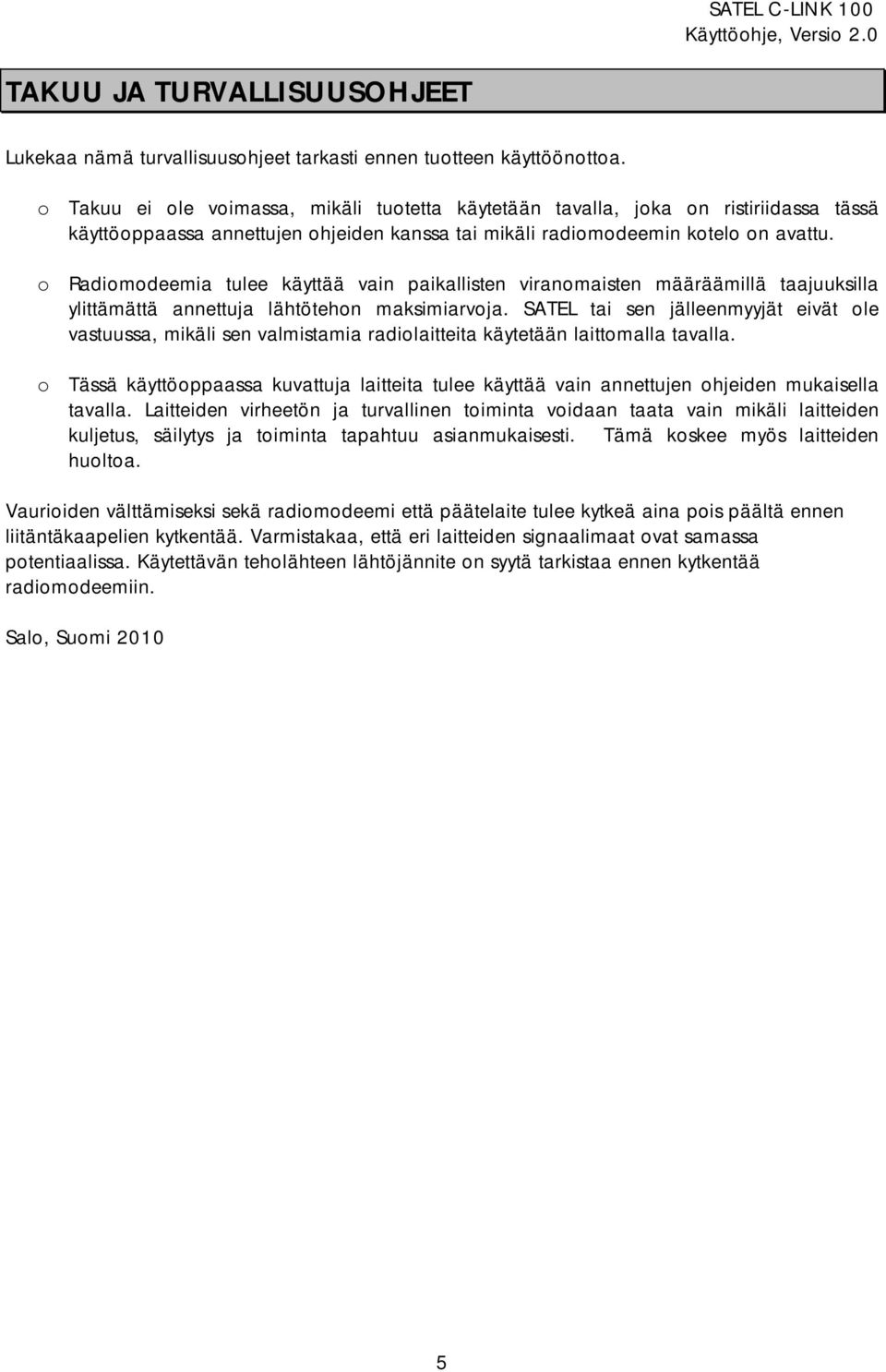

5 TAKUU JA TURVALLISUUSOHJEET Lukekaa nämä turvallisuusohjeet tarkasti ennen tuotteen käyttöönottoa. o Takuu ei ole voimassa, mikäli tuotetta käytetään tavalla, joka on ristiriidassa tässä käyttöoppaassa annettujen ohjeiden kanssa tai mikäli radiomodeemin kotelo on avattu. o Radiomodeemia tulee käyttää vain paikallisten viranomaisten määräämillä taajuuksilla ylittämättä annettuja lähtötehon maksimiarvoja. SATEL tai sen jälleenmyyjät eivät ole vastuussa, mikäli sen valmistamia radiolaitteita käytetään laittomalla tavalla. o Tässä käyttöoppaassa kuvattuja laitteita tulee käyttää vain annettujen ohjeiden mukaisella tavalla. Laitteiden virheetön ja turvallinen toiminta voidaan taata vain mikäli laitteiden kuljetus, säilytys ja toiminta tapahtuu asianmukaisesti. Tämä koskee myös laitteiden huoltoa. Vaurioiden välttämiseksi sekä radiomodeemi että päätelaite tulee kytkeä aina pois päältä ennen liitäntäkaapelien kytkentää. Varmistakaa, että eri laitteiden signaalimaat ovat samassa potentiaalissa. Käytettävän teholähteen lähtöjännite on syytä tarkistaa ennen kytkentää radiomodeemiin. Salo, Suomi

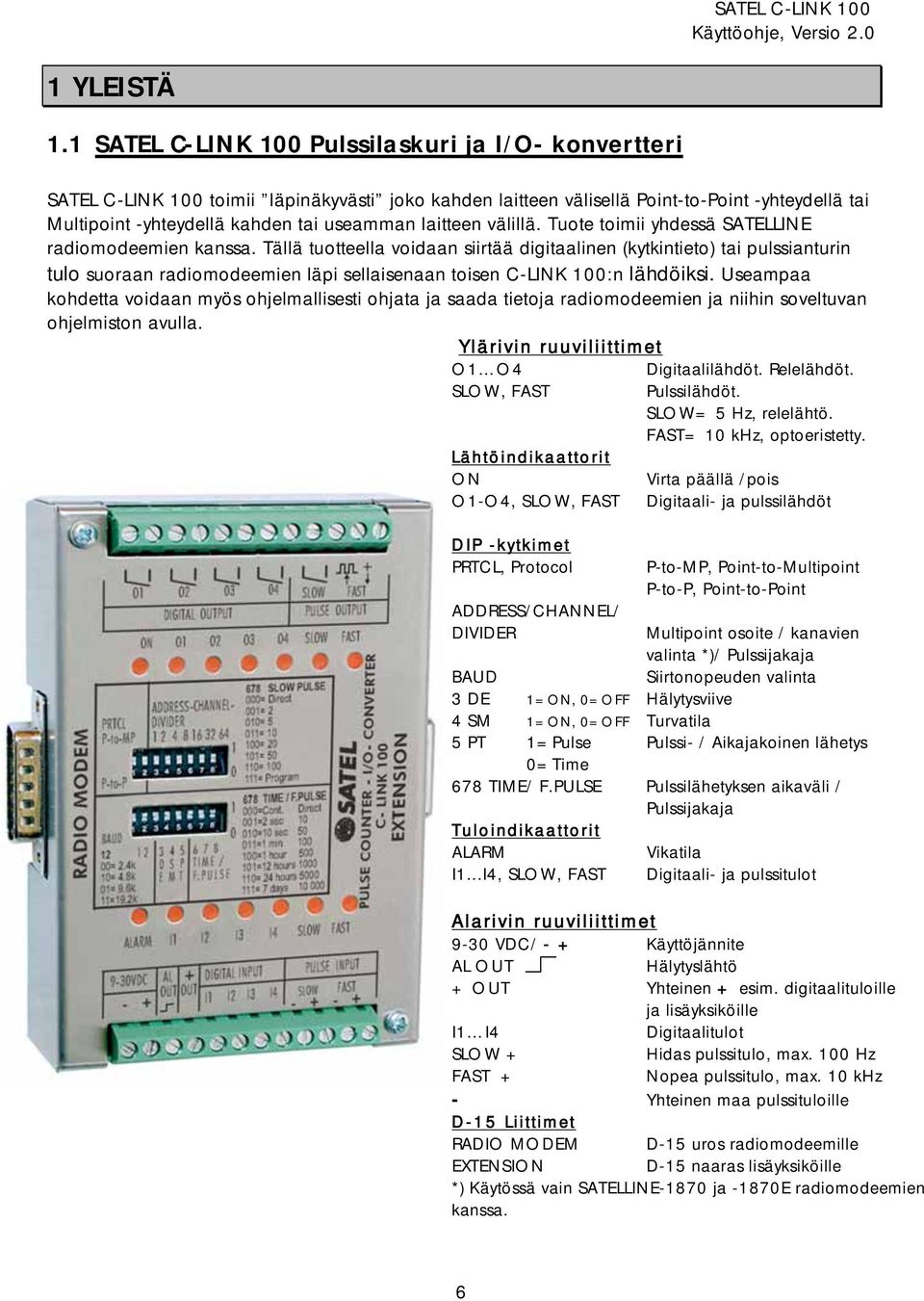

6 1 YLEISTÄ 1.1 SATEL C-LINK 100 Pulssilaskuri ja I/O- konvertteri SATEL C-LINK 100 toimii läpinäkyvästi joko kahden laitteen välisellä Point-to-Point -yhteydellä tai Multipoint -yhteydellä kahden tai useamman laitteen välillä. Tuote toimii yhdessä SATELLINE radiomodeemien kanssa. Tällä tuotteella voidaan siirtää digitaalinen (kytkintieto) tai pulssianturin tulo suoraan radiomodeemien läpi sellaisenaan toisen C-LINK 100:n lähdöiksi. Useampaa kohdetta voidaan myös ohjelmallisesti ohjata ja saada tietoja radiomodeemien ja niihin soveltuvan ohjelmiston avulla. Ylärivin ruuviliittimet O1 O4 SLOW, FAST Lähtöindikaattorit ON O1-O4, SLOW, FAST DIP -kytkimet PRTCL, Protocol ADDRESS/CHANNEL/ DIVIDER Digitaalilähdöt. Relelähdöt. Pulssilähdöt. SLOW= 5 Hz, relelähtö. FAST= 10 khz, optoeristetty. Virta päällä /pois Digitaali- ja pulssilähdöt P-to-MP, Point-to-Multipoint P-to-P, Point-to-Point Multipoint osoite / kanavien valinta *)/ Pulssijakaja BAUD Siirtonopeuden valinta 3 DE 1=ON, 0=OFF Hälytysviive 4 SM 1=ON, 0=OFF Turvatila 5 PT 1=Pulse Pulssi- / Aikajakoinen lähetys 0=Time 678 TIME/ F.PULSE Pulssilähetyksen aikaväli / Pulssijakaja Tuloindikaattorit ALARM I1...I4, SLOW, FAST Vikatila Digitaali- ja pulssitulot Alarivin ruuviliittimet 9-30 VDC/ - + Käyttöjännite AL OUT Hälytyslähtö + OUT Yhteinen + esim. digitaalituloille ja lisäyksiköille I1 I4 Digitaalitulot SLOW + Hidas pulssitulo, max. 100 Hz FAST + Nopea pulssitulo, max. 10 khz - Yhteinen maa pulssituloille D-15 Liittimet RADIO MODEM D-15 uros radiomodeemille EXTENSION D-15 naaras lisäyksiköille *) Käytössä vain SATELLINE-1870 ja -1870E radiomodeemien kanssa. 6

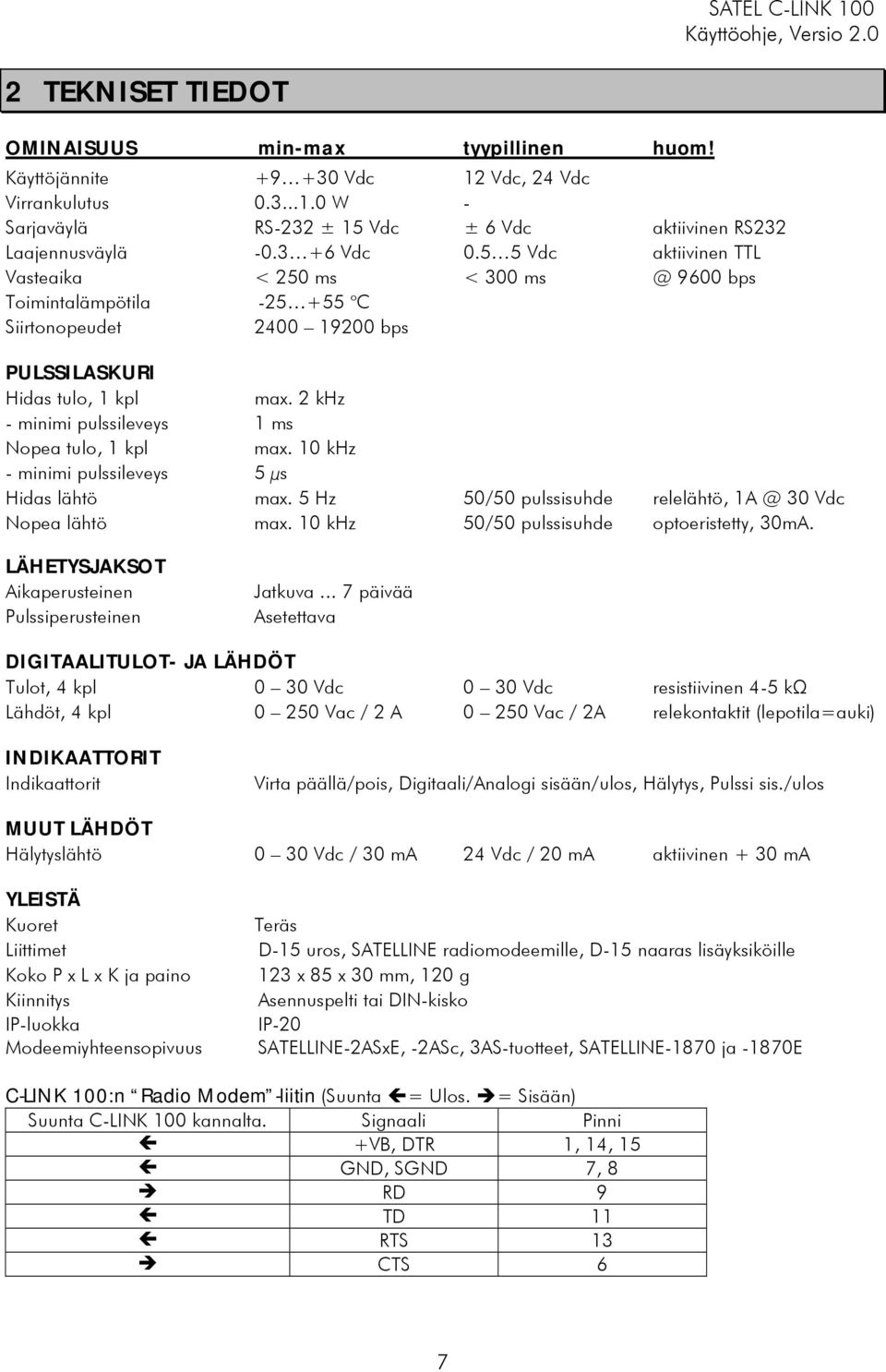

7 2 TEKNISET TIEDOT OMINAISUUS min-max tyypillinen huom! Käyttöjännite Vdc 12 Vdc, 24 Vdc Virrankulutus W - Sarjaväylä RS-232 ± 15 Vdc ± 6 Vdc aktiivinen RS232 Laajennusväylä Vdc Vdc aktiivinen TTL Vasteaika < 250 ms < bps Toimintalämpötila o C Siirtonopeudet bps PULSSILASKURI Hidas tulo, 1 kpl max. 2 khz - minimi pulssileveys 1 ms Nopea tulo, 1 kpl max. 10 khz - minimi pulssileveys 5 μs Hidas lähtö max. 5 Hz 50/50 pulssisuhde relelähtö, 30 Vdc Nopea lähtö max. 10 khz 50/50 pulssisuhde optoeristetty, 30mA. LÄHETYSJAKSOT Aikaperusteinen Pulssiperusteinen Jatkuva... 7 päivää Asetettava DIGITAALITULOT- JA LÄHDÖT Tulot, 4 kpl 0 30 Vdc 0 30 Vdc resistiivinen 4-5 k Lähdöt, 4 kpl Vac / 2 A Vac / 2A relekontaktit (lepotila=auki) INDIKAATTORIT Indikaattorit Virta päällä/pois, Digitaali/Analogi sisään/ulos, Hälytys, Pulssi sis./ulos MUUT LÄHDÖT Hälytyslähtö 0 30 Vdc / 30 ma 24 Vdc / 20 ma aktiivinen + 30 ma YLEISTÄ Kuoret Teräs Liittimet D-15 uros, SATELLINE radiomodeemille, D-15 naaras lisäyksiköille Koko P x L x K ja paino 123 x 85 x 30 mm, 120 g Kiinnitys Asennuspelti tai DIN-kisko IP-luokka IP-20 Modeemiyhteensopivuus SATELLINE-2ASxE, -2ASc, 3AS-tuotteet, SATELLINE-1870 ja -1870E C-LINK 100:n Radio Modem -liitin (Suunta = Ulos. = Sisään) Suunta C-LINK 100 kannalta. Signaali Pinni +VB, DTR 1, 14, 15 GND, SGND 7, 8 RD 9 TD 11 RTS 13 CTS 6 7

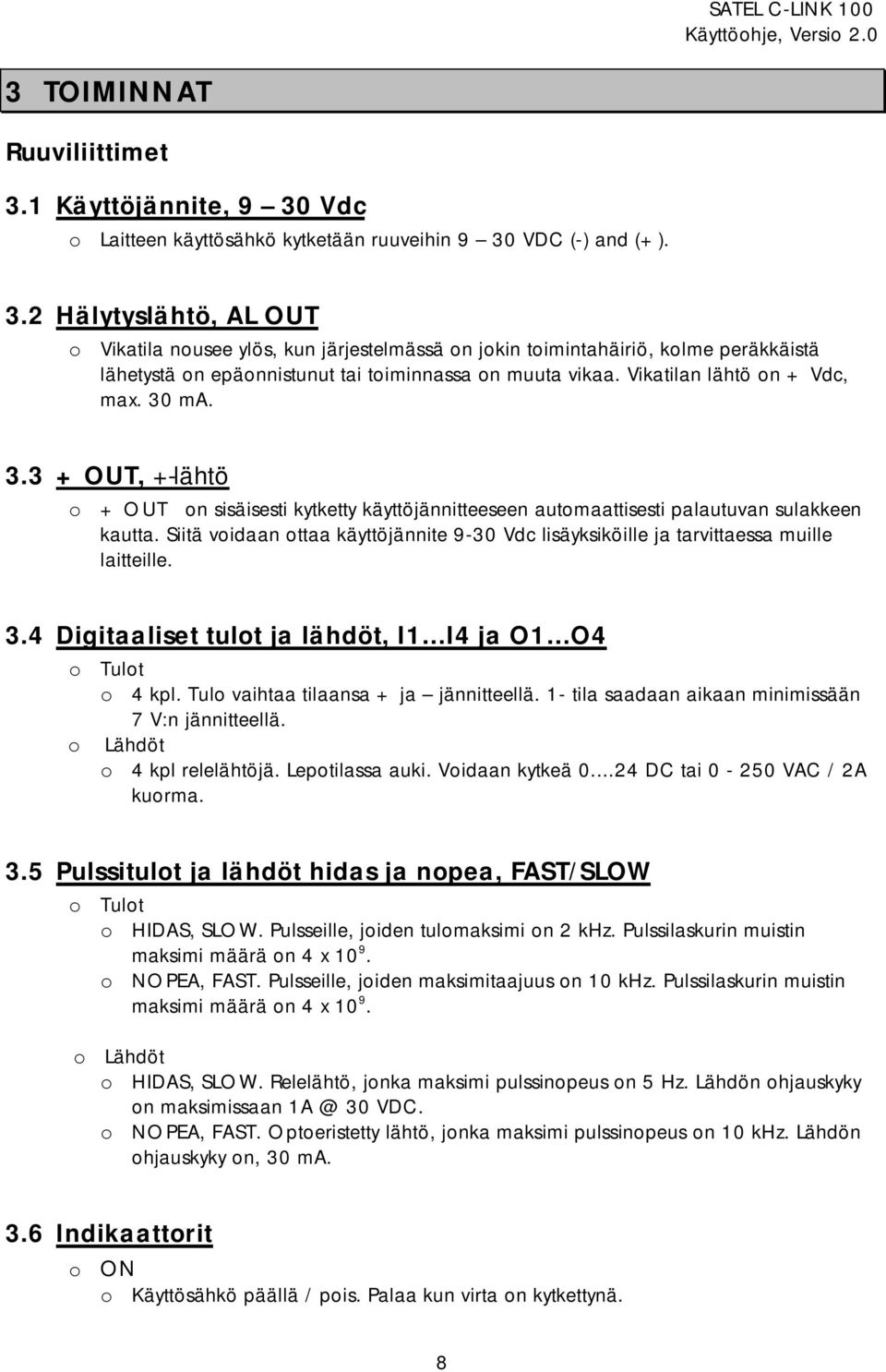

8 3 TOIMINNAT Ruuviliittimet 3.1 Käyttöjännite, 9 30 Vdc o Laitteen käyttösähkö kytketään ruuveihin 9 30 VDC (-) and (+). 3.2 Hälytyslähtö, AL OUT o Vikatila nousee ylös, kun järjestelmässä on jokin toimintahäiriö, kolme peräkkäistä lähetystä on epäonnistunut tai toiminnassa on muuta vikaa. Vikatilan lähtö on + Vdc, max. 30 ma OUT, +-lähtö o + OUT on sisäisesti kytketty käyttöjännitteeseen automaattisesti palautuvan sulakkeen kautta. Siitä voidaan ottaa käyttöjännite 9-30 Vdc lisäyksiköille ja tarvittaessa muille laitteille. 3.4 Digitaaliset tulot ja lähdöt, I1 I4 ja O1 O4 o Tulot o 4 kpl. Tulo vaihtaa tilaansa + ja jännitteellä. 1- tila saadaan aikaan minimissään 7 V:n jännitteellä. o Lähdöt o 4 kpl relelähtöjä. Lepotilassa auki. Voidaan kytkeä DC tai VAC / 2A kuorma. 3.5 Pulssitulot ja lähdöt hidas ja nopea, FAST/SLOW o Tulot o HIDAS, SLOW. Pulsseille, joiden tulomaksimi on 2 khz. Pulssilaskurin muistin maksimi määrä on 4 x o NOPEA, FAST. Pulsseille, joiden maksimitaajuus on 10 khz. Pulssilaskurin muistin maksimi määrä on 4 x o Lähdöt o HIDAS, SLOW. Relelähtö, jonka maksimi pulssinopeus on 5 Hz. Lähdön ohjauskyky on maksimissaan 30 VDC. o NOPEA, FAST. Optoeristetty lähtö, jonka maksimi pulssinopeus on 10 khz. Lähdön ohjauskyky on, 30 ma. 3.6 Indikaattorit o ON o Käyttösähkö päällä / pois. Palaa kun virta on kytkettynä. 8

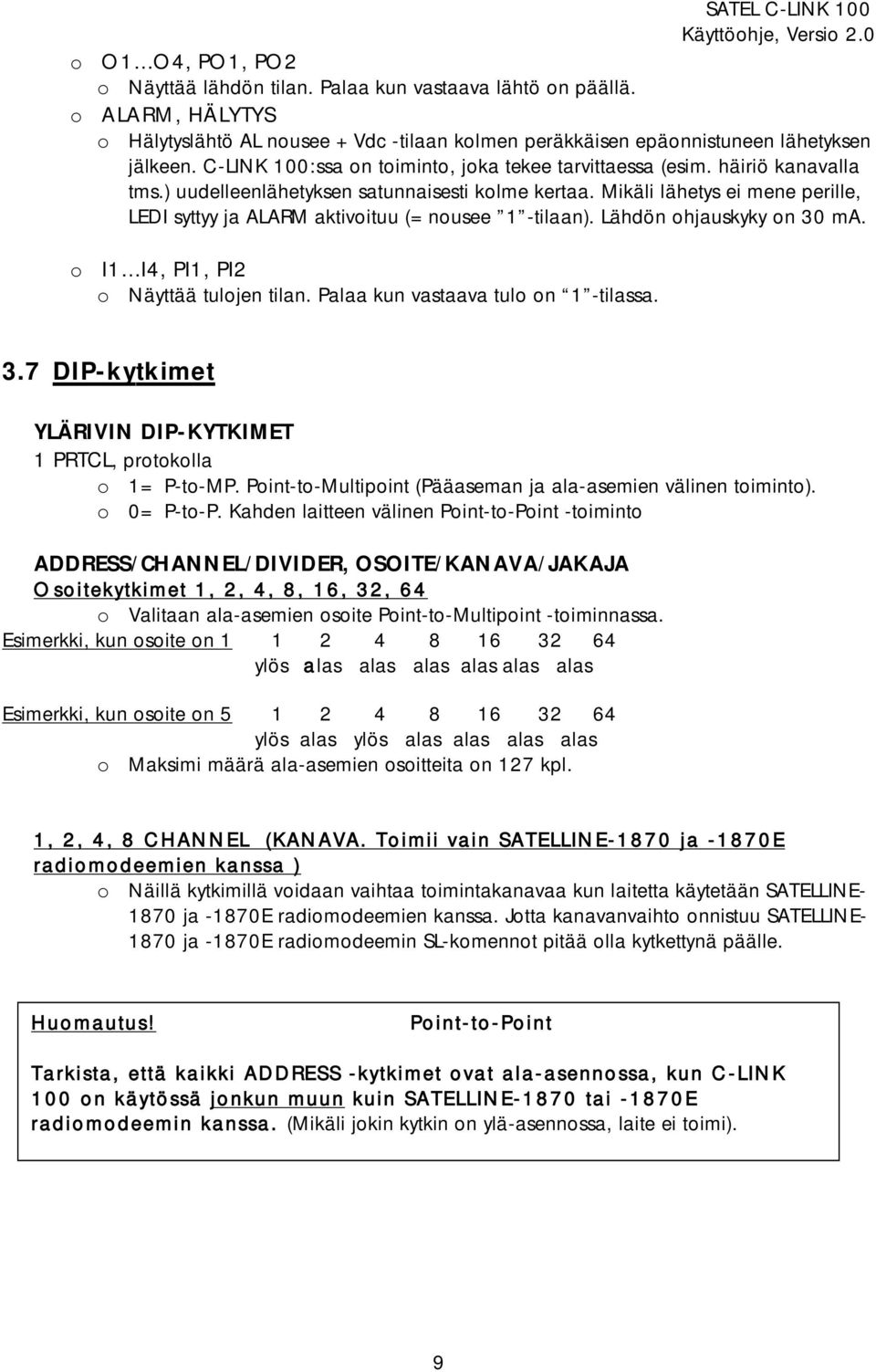

9 o O1 O4, PO1, PO2 o Näyttää lähdön tilan. Palaa kun vastaava lähtö on päällä. o ALARM, HÄLYTYS o Hälytyslähtö AL nousee +Vdc -tilaan kolmen peräkkäisen epäonnistuneen lähetyksen jälkeen. C-LINK 100:ssa on toiminto, joka tekee tarvittaessa (esim. häiriö kanavalla tms.) uudelleenlähetyksen satunnaisesti kolme kertaa. Mikäli lähetys ei mene perille, LEDI syttyy ja ALARM aktivoituu (=nousee 1 -tilaan). Lähdön ohjauskyky on 30 ma. o I1 I4, PI1, PI2 o Näyttää tulojen tilan. Palaa kun vastaava tulo on 1 -tilassa. 3.7 DIP-kytkimet YLÄRIVIN DIP-KYTKIMET 1 PRTCL, protokolla o 1= P-to-MP. Point-to-Multipoint (Pääaseman ja ala-asemien välinen toiminto). o 0= P-to-P. Kahden laitteen välinen Point-to-Point -toiminto ADDRESS/CHANNEL/DIVIDER, OSOITE/KANAVA/JAKAJA Osoitekytkimet 1, 2, 4, 8, 16, 32, 64 o Valitaan ala-asemien osoite Point-to-Multipoint -toiminnassa. Esimerkki, kun osoite on ylös alas alas alas alas alas alas Esimerkki, kun osoite on ylös alas ylös alas alas alas alas o Maksimi määrä ala-asemien osoitteita on 127 kpl. 1, 2, 4, 8 CHANNEL (KANAVA. Toimii vain SATELLINE-1870 ja -1870E radiomodeemien kanssa ) o Näillä kytkimillä voidaan vaihtaa toimintakanavaa kun laitetta käytetään SATELLINE ja -1870E radiomodeemien kanssa. Jotta kanavanvaihto onnistuu SATELLINE ja -1870E radiomodeemin SL-komennot pitää olla kytkettynä päälle. Huomautus! Point-to-Point Tarkista, että kaikki ADDRESS -kytkimet ovat ala-asennossa, kun C-LINK 100 on käytössä jonkun muun kuin SATELLINE-1870 tai -1870E radiomodeemin kanssa. (Mikäli jokin kytkin on ylä-asennossa, laite ei toimi). 9

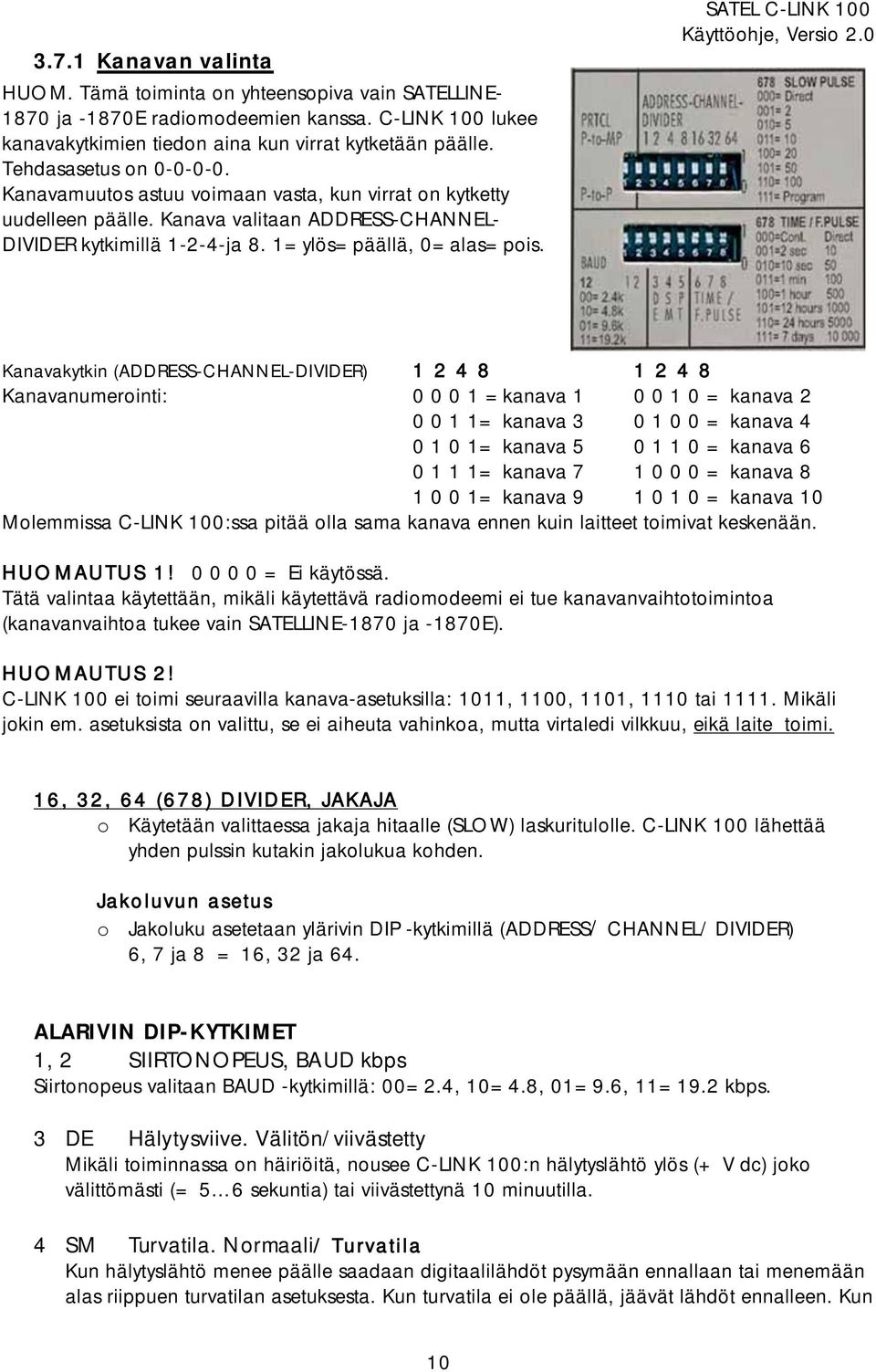

10 3.7.1 Kanavan valinta HUOM. Tämä toiminta on yhteensopiva vain SATELLINE ja -1870E radiomodeemien kanssa. C-LINK 100 lukee kanavakytkimien tiedon aina kun virrat kytketään päälle. Tehdasasetus on Kanavamuutos astuu voimaan vasta, kun virrat on kytketty uudelleen päälle. Kanava valitaan ADDRESS-CHANNEL- DIVIDER kytkimillä ja 8. 1=ylös=päällä, 0=alas=pois. SATEL C-LINK 100 Kanavakytkin (ADDRESS-CHANNEL-DIVIDER) Kanavanumerointi: =kanava = kanava = kanava = kanava = kanava = kanava = kanava = kanava = kanava = kanava 10 Molemmissa C-LINK 100:ssa pitää olla sama kanava ennen kuin laitteet toimivat keskenään. HUOMAUTUS 1! = Ei käytössä. Tätä valintaa käytettään, mikäli käytettävä radiomodeemi ei tue kanavanvaihtotoimintoa (kanavanvaihtoa tukee vain SATELLINE-1870 ja -1870E). HUOMAUTUS 2! C-LINK 100 ei toimi seuraavilla kanava-asetuksilla: 1011, 1100, 1101, 1110 tai Mikäli jokin em. asetuksista on valittu, se ei aiheuta vahinkoa, mutta virtaledi vilkkuu, eikä laite toimi. 16, 32, 64 (678) DIVIDER, JAKAJA o Käytetään valittaessa jakaja hitaalle (SLOW) laskuritulolle. C-LINK 100 lähettää yhden pulssin kutakin jakolukua kohden. Jakoluvun asetus o Jakoluku asetetaan ylärivin DIP -kytkimillä (ADDRESS/ CHANNEL/ DIVIDER) 6, 7 ja 8 = 16, 32 ja 64. ALARIVIN DIP-KYTKIMET 1, 2 SIIRTONOPEUS, BAUD kbps Siirtonopeus valitaan BAUD -kytkimillä: 00=2.4, 10=4.8, 01=9.6, 11=19.2 kbps. 3 DE Hälytysviive. Välitön/viivästetty Mikäli toiminnassa on häiriöitä, nousee C-LINK 100:n hälytyslähtö ylös (+ V dc) joko välittömästi (= 5 6 sekuntia) tai viivästettynä 10 minuutilla. 4 SM Turvatila. Normaali/ Turvatila Kun hälytyslähtö menee päälle saadaan digitaalilähdöt pysymään ennallaan tai menemään alas riippuen turvatilan asetuksesta. Kun turvatila ei ole päällä, jäävät lähdöt ennalleen. Kun 10

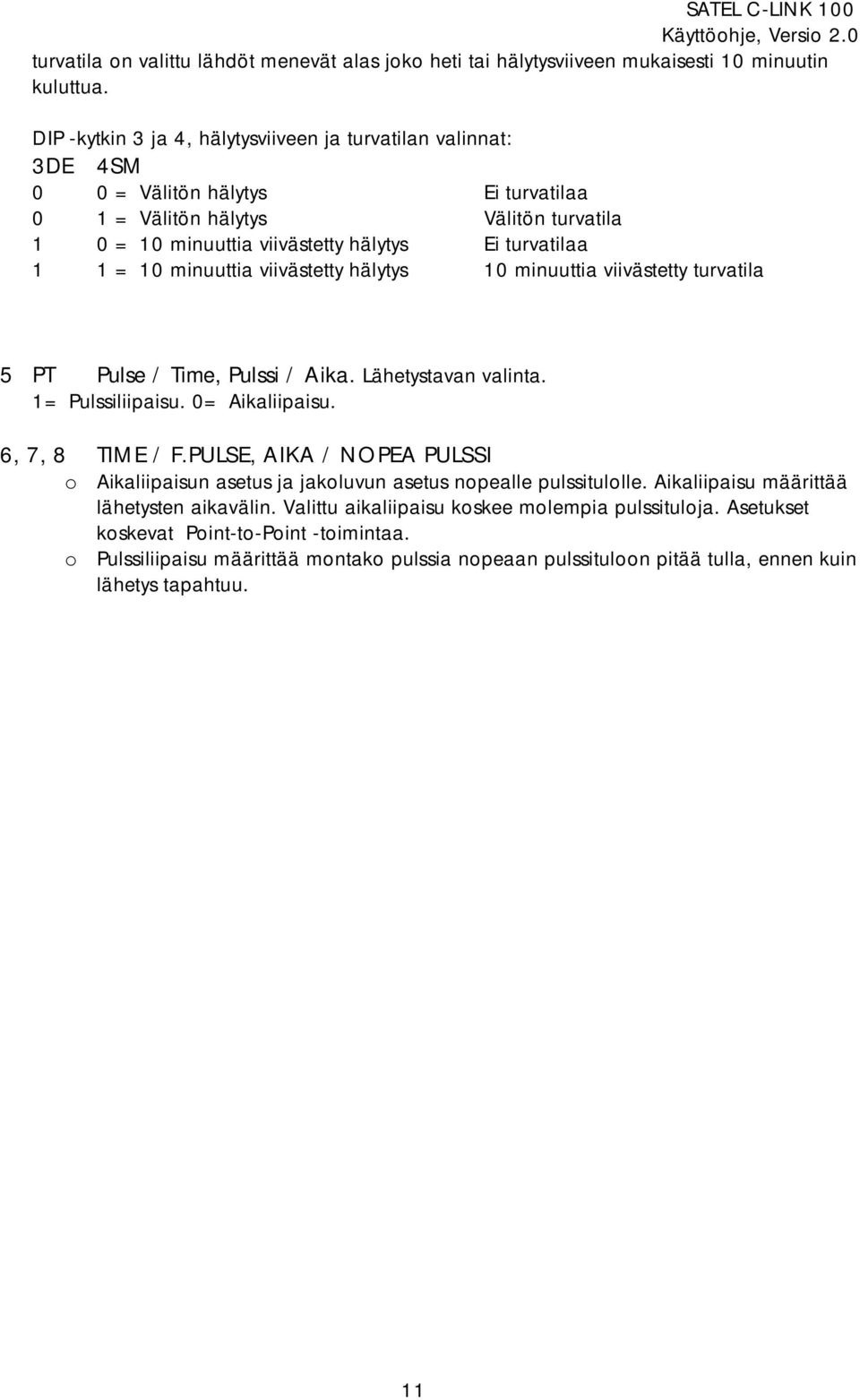

11 turvatila on valittu lähdöt menevät alas joko heti tai hälytysviiveen mukaisesti 10 minuutin kuluttua. DIP -kytkin 3 ja 4, hälytysviiveen ja turvatilan valinnat: 3DE 4SM 0 0 = Välitön hälytys Ei turvatilaa 0 1 = Välitön hälytys Välitön turvatila 1 0 = 10 minuuttia viivästetty hälytys Ei turvatilaa 1 1 = 10 minuuttia viivästetty hälytys 10 minuuttia viivästetty turvatila 5 PT Pulse / Time, Pulssi / Aika. Lähetystavan valinta. 1= Pulssiliipaisu. 0= Aikaliipaisu. 6, 7, 8 TIME / F.PULSE, AIKA / NOPEA PULSSI o Aikaliipaisun asetus ja jakoluvun asetus nopealle pulssitulolle. Aikaliipaisu määrittää lähetysten aikavälin. Valittu aikaliipaisu koskee molempia pulssituloja. Asetukset koskevat Point-to-Point -toimintaa. o Pulssiliipaisu määrittää montako pulssia nopeaan pulssituloon pitää tulla, ennen kuin lähetys tapahtuu. 11

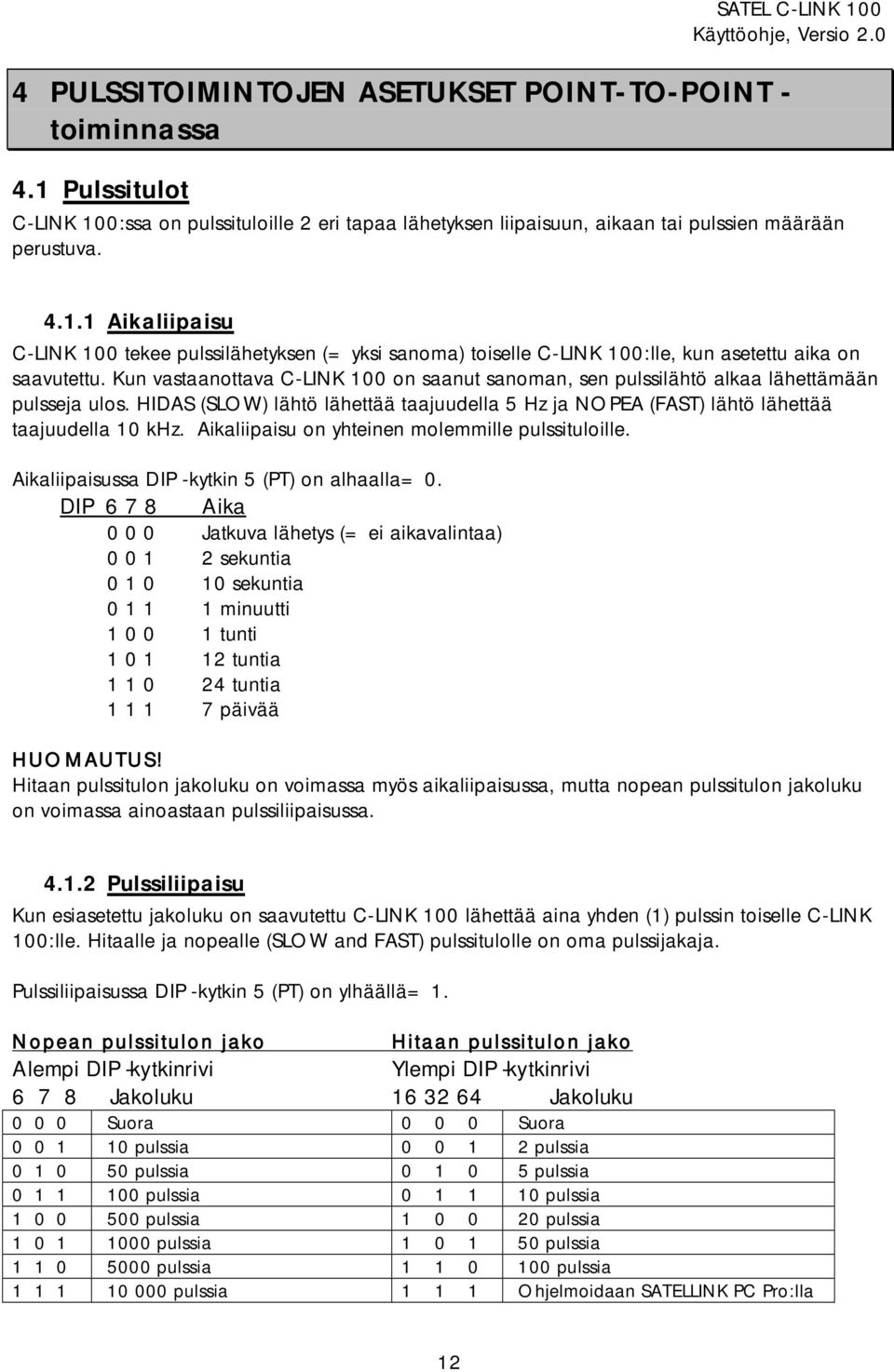

12 4 PULSSITOIMINTOJEN ASETUKSET POINT-TO-POINT - toiminnassa 4.1 Pulssitulot C-LINK 100:ssa on pulssituloille 2 eri tapaa lähetyksen liipaisuun, aikaan tai pulssien määrään perustuva Aikaliipaisu C-LINK 100 tekee pulssilähetyksen (= yksi sanoma) toiselle C-LINK 100:lle, kun asetettu aika on saavutettu. Kun vastaanottava C-LINK 100 on saanut sanoman, sen pulssilähtö alkaa lähettämään pulsseja ulos. HIDAS (SLOW) lähtö lähettää taajuudella 5 Hz ja NOPEA (FAST) lähtö lähettää taajuudella 10 khz. Aikaliipaisu on yhteinen molemmille pulssituloille. Aikaliipaisussa DIP -kytkin 5 (PT) on alhaalla= 0. DIP Aika Jatkuva lähetys (= ei aikavalintaa) sekuntia sekuntia minuutti tunti tuntia tuntia päivää HUOMAUTUS! Hitaan pulssitulon jakoluku on voimassa myös aikaliipaisussa, mutta nopean pulssitulon jakoluku on voimassa ainoastaan pulssiliipaisussa Pulssiliipaisu Kun esiasetettu jakoluku on saavutettu C-LINK 100 lähettää aina yhden (1) pulssin toiselle C-LINK 100:lle. Hitaalle ja nopealle (SLOW and FAST) pulssitulolle on oma pulssijakaja. Pulssiliipaisussa DIP -kytkin 5 (PT) on ylhäällä= 1. Nopean pulssitulon jako Hitaan pulssitulon jako Alempi DIP -kytkinrivi Ylempi DIP -kytkinrivi Jakoluku Jakoluku Suora Suora pulssia pulssia pulssia pulssia pulssia pulssia pulssia pulssia pulssia pulssia pulssia pulssia pulssia Ohjelmoidaan SATELLINK PC Pro:lla 12

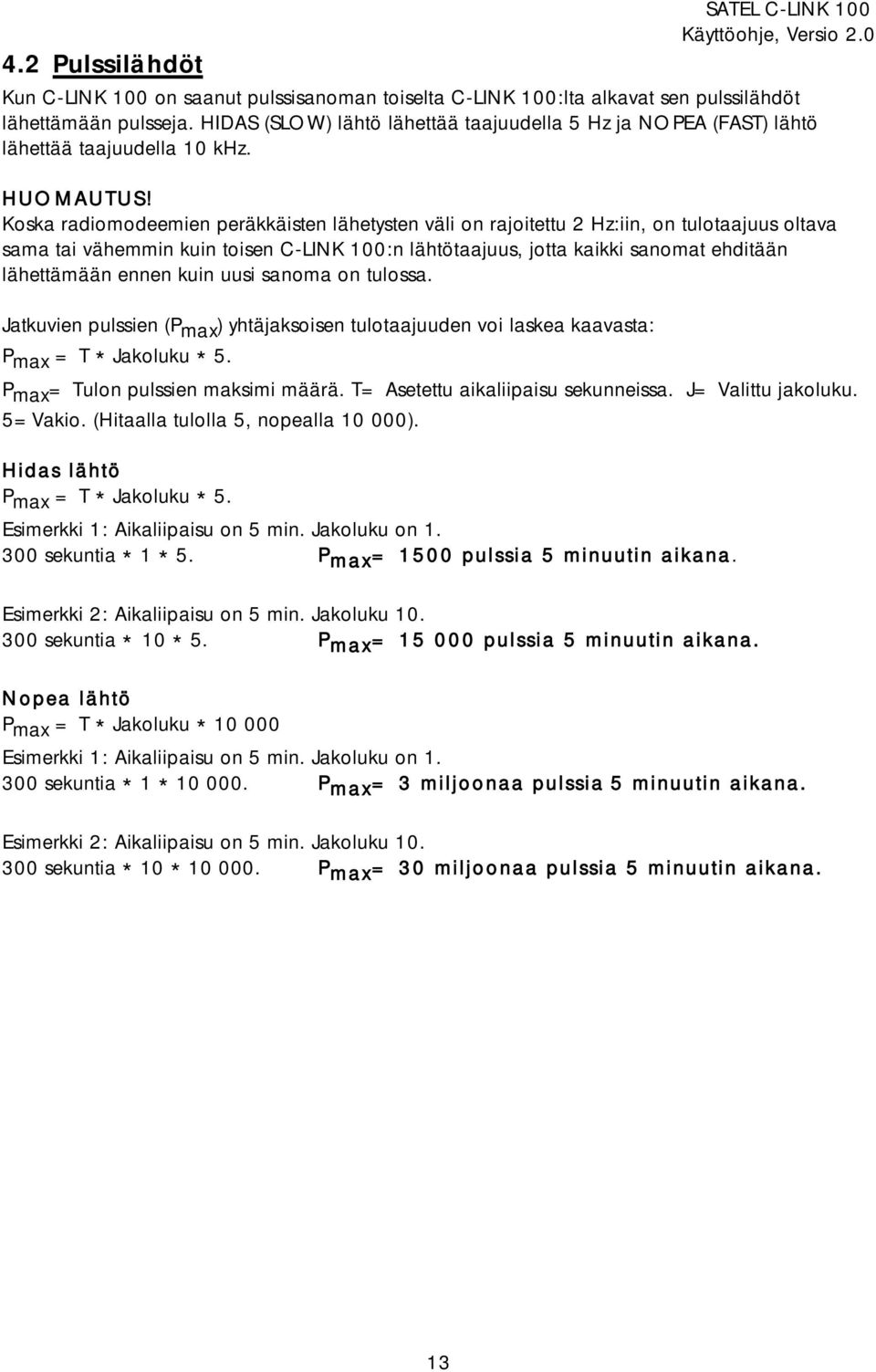

13 4.2 Pulssilähdöt SATEL C-LINK 100 Kun C-LINK 100 on saanut pulssisanoman toiselta C-LINK 100:lta alkavat sen pulssilähdöt lähettämään pulsseja. HIDAS (SLOW) lähtö lähettää taajuudella 5 Hz ja NOPEA (FAST) lähtö lähettää taajuudella 10 khz. HUOMAUTUS! Koska radiomodeemien peräkkäisten lähetysten väli on rajoitettu 2 Hz:iin, on tulotaajuus oltava sama tai vähemmin kuin toisen C-LINK 100:n lähtötaajuus, jotta kaikki sanomat ehditään lähettämään ennen kuin uusi sanoma on tulossa. Jatkuvien pulssien (P max ) yhtäjaksoisen tulotaajuuden voi laskea kaavasta: P max = T * Jakoluku * 5. P max = Tulon pulssien maksimi määrä. T= Asetettu aikaliipaisu sekunneissa. J= Valittu jakoluku. 5=Vakio. (Hitaalla tulolla 5, nopealla ). Hidas lähtö P max = T * Jakoluku * 5. Esimerkki 1: Aikaliipaisu on 5 min. Jakoluku on sekuntia * 1 * 5. P max = 1500 pulssia 5 minuutin aikana. Esimerkki 2: Aikaliipaisu on 5 min. Jakoluku sekuntia * 10 * 5. P max = pulssia 5 minuutin aikana. Nopea lähtö P max = T * Jakoluku * Esimerkki 1: Aikaliipaisu on 5 min. Jakoluku on sekuntia * 1 * P max = 3 miljoonaa pulssia 5 minuutin aikana. Esimerkki 2: Aikaliipaisu on 5 min. Jakoluku sekuntia * 10 * P max = 30 miljoonaa pulssia 5 minuutin aikana. 13

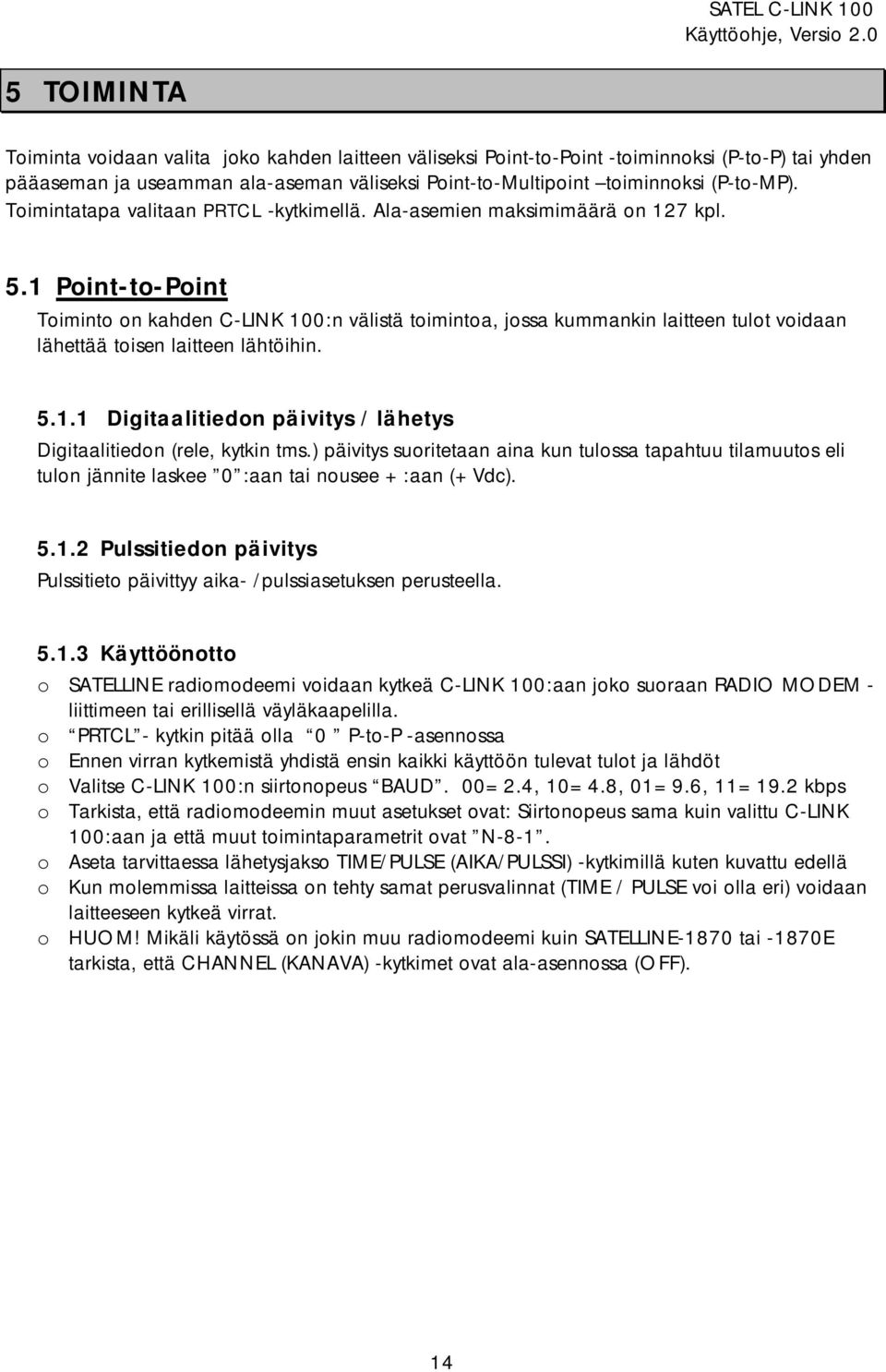

14 5 TOIMINTA Toiminta voidaan valita joko kahden laitteen väliseksi Point-to-Point -toiminnoksi (P-to-P) tai yhden pääaseman ja useamman ala-aseman väliseksi Point-to-Multipoint toiminnoksi (P-to-MP). Toimintatapa valitaan PRTCL -kytkimellä. Ala-asemien maksimimäärä on 127 kpl. 5.1 Point-to-Point Toiminto on kahden C-LINK 100:n välistä toimintoa, jossa kummankin laitteen tulot voidaan lähettää toisen laitteen lähtöihin Digitaalitiedon päivitys / lähetys Digitaalitiedon (rele, kytkin tms.) päivitys suoritetaan aina kun tulossa tapahtuu tilamuutos eli tulon jännite laskee 0 :aan tai nousee +:aan (+Vdc) Pulssitiedon päivitys Pulssitieto päivittyy aika- /pulssiasetuksen perusteella Käyttöönotto o SATELLINE radiomodeemi voidaan kytkeä C-LINK 100:aan joko suoraan RADIO MODEM - liittimeen tai erillisellä väyläkaapelilla. o PRTCL - kytkin pitää olla 0 P-to-P -asennossa o Ennen virran kytkemistä yhdistä ensin kaikki käyttöön tulevat tulot ja lähdöt o Valitse C-LINK 100:n siirtonopeus BAUD. 00=2.4, 10=4.8, 01=9.6, 11=19.2 kbps o Tarkista, että radiomodeemin muut asetukset ovat: Siirtonopeus sama kuin valittu C-LINK 100:aan ja että muut toimintaparametrit ovat N-8-1. o Aseta tarvittaessa lähetysjakso TIME/PULSE (AIKA/PULSSI) -kytkimillä kuten kuvattu edellä o Kun molemmissa laitteissa on tehty samat perusvalinnat (TIME / PULSE voi olla eri) voidaan laitteeseen kytkeä virrat. o HUOM! Mikäli käytössä on jokin muu radiomodeemi kuin SATELLINE-1870 tai -1870E tarkista, että CHANNEL (KANAVA) -kytkimet ovat ala-asennossa (OFF). 14

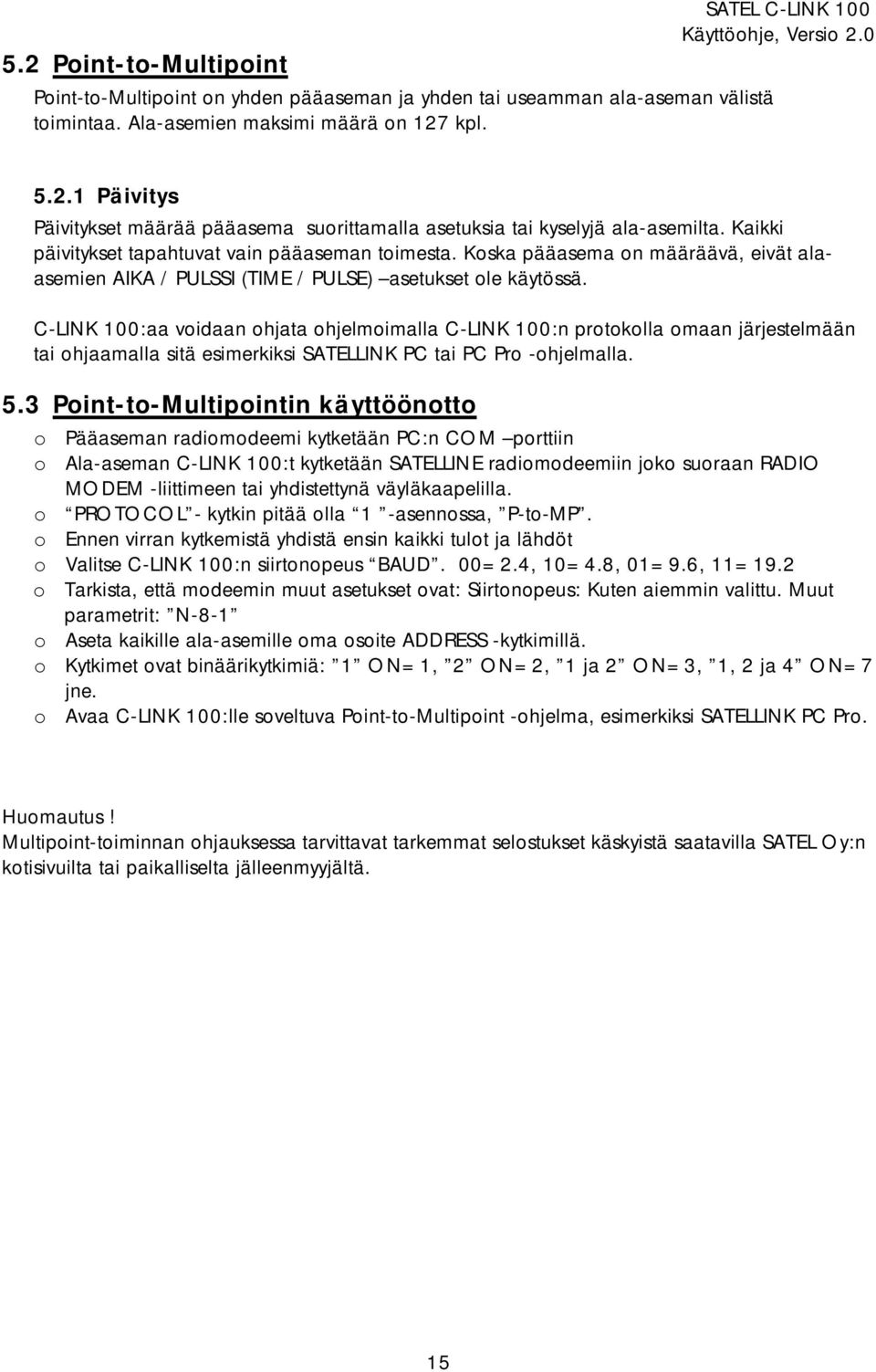

15 5.2 Point-to-Multipoint Point-to-Multipoint on yhden pääaseman ja yhden tai useamman ala-aseman välistä toimintaa. Ala-asemien maksimi määrä on 127 kpl. SATEL C-LINK Päivitys Päivitykset määrää pääasema suorittamalla asetuksia tai kyselyjä ala-asemilta. Kaikki päivitykset tapahtuvat vain pääaseman toimesta. Koska pääasema on määräävä, eivät alaasemien AIKA / PULSSI (TIME / PULSE) asetukset ole käytössä. C-LINK 100:aa voidaan ohjata ohjelmoimalla C-LINK 100:n protokolla omaan järjestelmään tai ohjaamalla sitä esimerkiksi SATELLINK PC tai PC Pro -ohjelmalla. 5.3 Point-to-Multipointin käyttöönotto o Pääaseman radiomodeemi kytketään PC:n COM porttiin o Ala-aseman C-LINK 100:t kytketään SATELLINE radiomodeemiin joko suoraan RADIO MODEM -liittimeen tai yhdistettynä väyläkaapelilla. o PROTOCOL - kytkin pitää olla 1 -asennossa, P-to-MP. o Ennen virran kytkemistä yhdistä ensin kaikki tulot ja lähdöt o Valitse C-LINK 100:n siirtonopeus BAUD. 00=2.4, 10=4.8, 01=9.6, 11=19.2 o Tarkista, että modeemin muut asetukset ovat: Siirtonopeus: Kuten aiemmin valittu. Muut parametrit: N-8-1 o Aseta kaikille ala-asemille oma osoite ADDRESS -kytkimillä. o Kytkimet ovat binäärikytkimiä: 1 ON=1, 2 ON=2, 1 ja 2 ON=3, 1, 2 ja 4 ON=7 jne. o Avaa C-LINK 100:lle soveltuva Point-to-Multipoint -ohjelma, esimerkiksi SATELLINK PC Pro. Huomautus! Multipoint-toiminnan ohjauksessa tarvittavat tarkemmat selostukset käskyistä saatavilla SATEL Oy:n kotisivuilta tai paikalliselta jälleenmyyjältä. 15

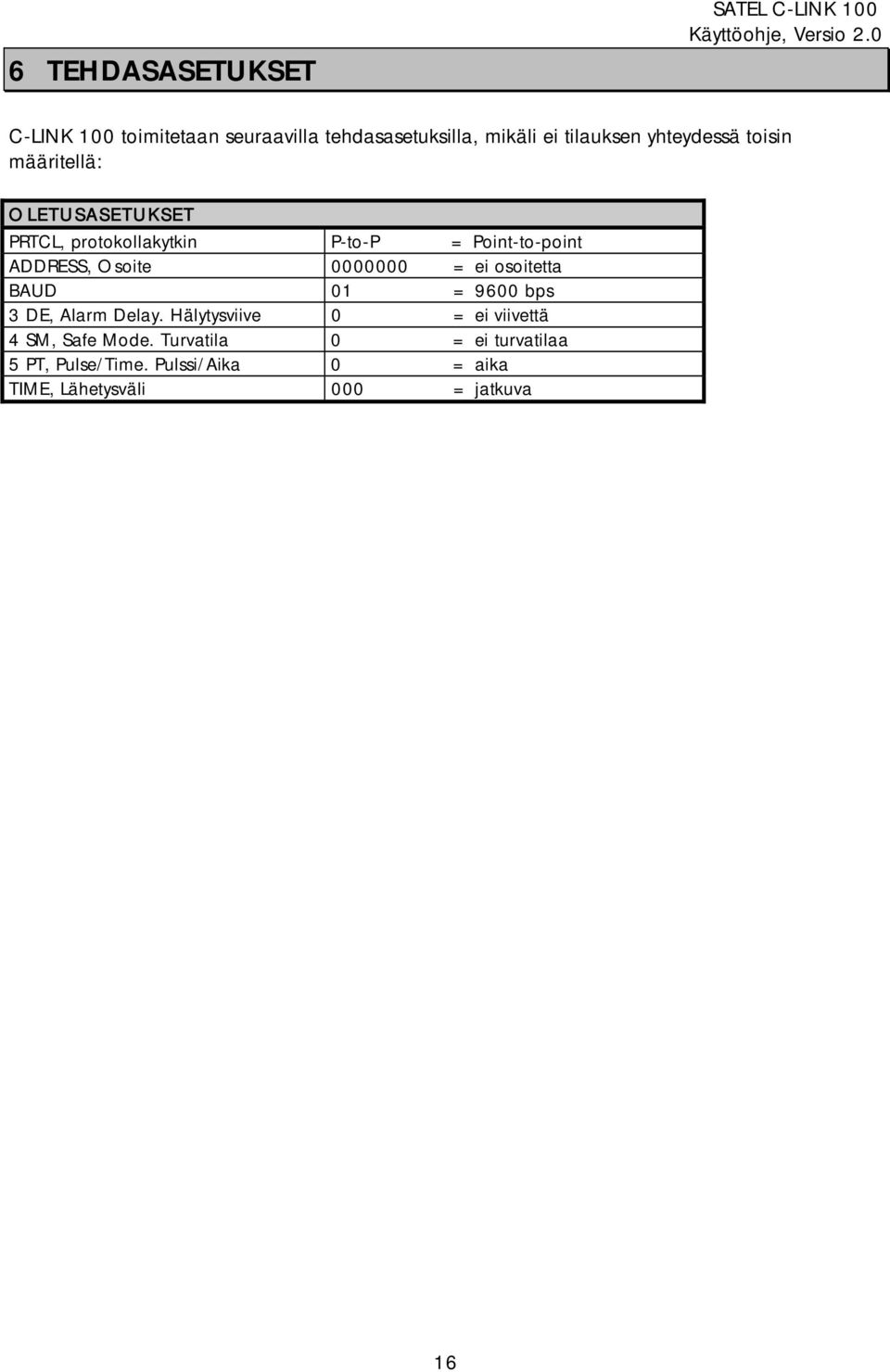

16 6 TEHDASASETUKSET SATEL C-LINK 100 C-LINK 100 toimitetaan seuraavilla tehdasasetuksilla, mikäli ei tilauksen yhteydessä toisin määritellä: OLETUSASETUKSET PRTCL, protokollakytkin P-to-P = Point-to-point ADDRESS, Osoite = ei osoitetta BAUD 01 = 9600 bps 3 DE, Alarm Delay. Hälytysviive 0 = ei viivettä 4 SM, Safe Mode. Turvatila 0 = ei turvatilaa 5 PT, Pulse/Time. Pulssi/Aika 0 = aika TIME, Lähetysväli 000 = jatkuva 16

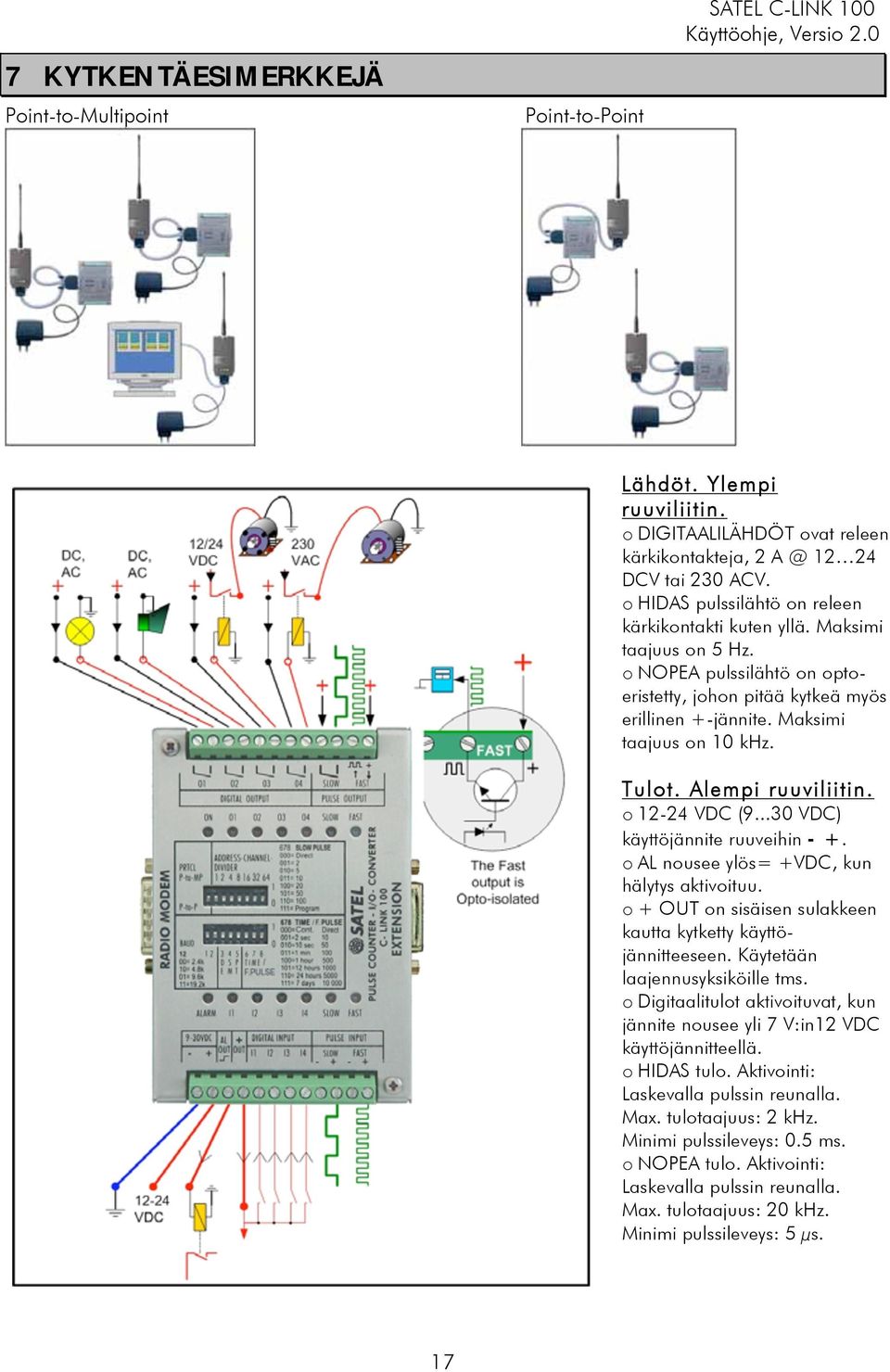

17 7 KYTKENTÄESIMERKKEJÄ Point-to-Multipoint Point-to-Point SATEL C-LINK 100 Lähdöt. Ylempi ruuviliitin. o DIGITAALILÄHDÖT ovat releen kärkikontakteja, DCV tai 230 ACV. o HIDAS pulssilähtö on releen kärkikontakti kuten yllä. Maksimi taajuus on 5 Hz. o NOPEA pulssilähtö on optoeristetty, johon pitää kytkeä myös erillinen +-jännite. Maksimi taajuus on 10 khz. Tulot. Alempi ruuviliitin. o VDC ( VDC) käyttöjännite ruuveihin - +. o AL nousee ylös= +VDC, kun hälytys aktivoituu. o + OUT on sisäisen sulakkeen kautta kytketty käyttöjännitteeseen. Käytetään laajennusyksiköille tms. o Digitaalitulot aktivoituvat, kun jännite nousee yli 7 V:in12 VDC käyttöjännitteellä. o HIDAS tulo. Aktivointi: Laskevalla pulssin reunalla. Max. tulotaajuus: 2 khz. Minimi pulssileveys: 0.5 ms. o NOPEA tulo. Aktivointi: Laskevalla pulssin reunalla. Max. tulotaajuus: 20 khz. Minimi pulssileveys: 5 μs. 17

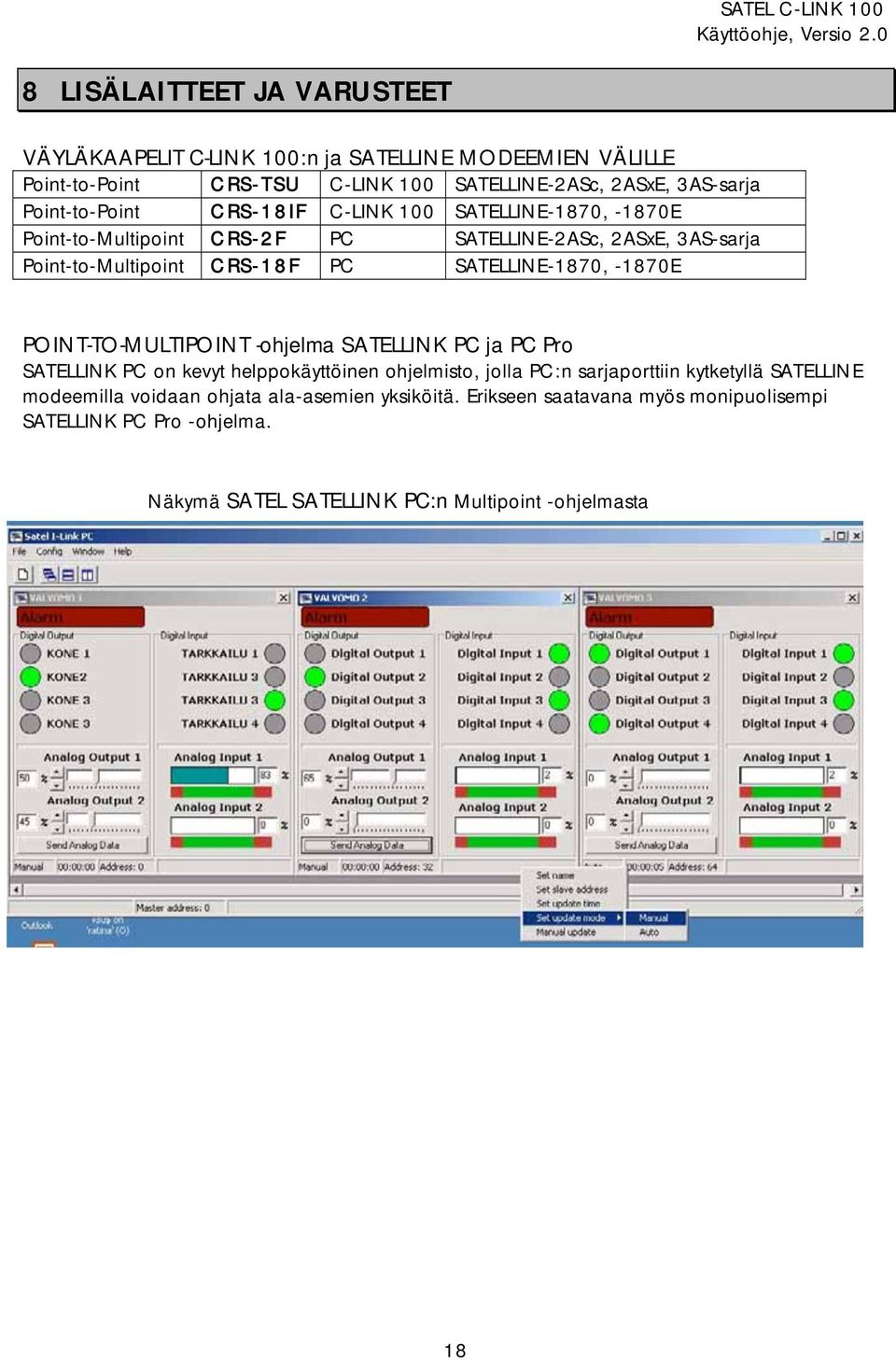

18 8 LISÄLAITTEET JA VARUSTEET VÄYLÄKAAPELIT C-LINK 100:n ja SATELLINE MODEEMIEN VÄLILLE Point-to-Point CRS-TSU C-LINK 100 SATELLINE-2ASc, 2ASxE, 3AS-sarja Point-to-Point CRS-18IF C-LINK 100 SATELLINE-1870, -1870E Point-to-Multipoint CRS-2F PC SATELLINE-2ASc, 2ASxE, 3AS-sarja Point-to-Multipoint CRS-18F PC SATELLINE-1870, -1870E POINT-TO-MULTIPOINT -ohjelma SATELLINK PC ja PC Pro SATELLINK PC on kevyt helppokäyttöinen ohjelmisto, jolla PC:n sarjaporttiin kytketyllä SATELLINE modeemilla voidaan ohjata ala-asemien yksiköitä. Erikseen saatavana myös monipuolisempi SATELLINK PC Pro -ohjelma. Näkymä SATEL SATELLINK PC:n Multipoint -ohjelmasta 18

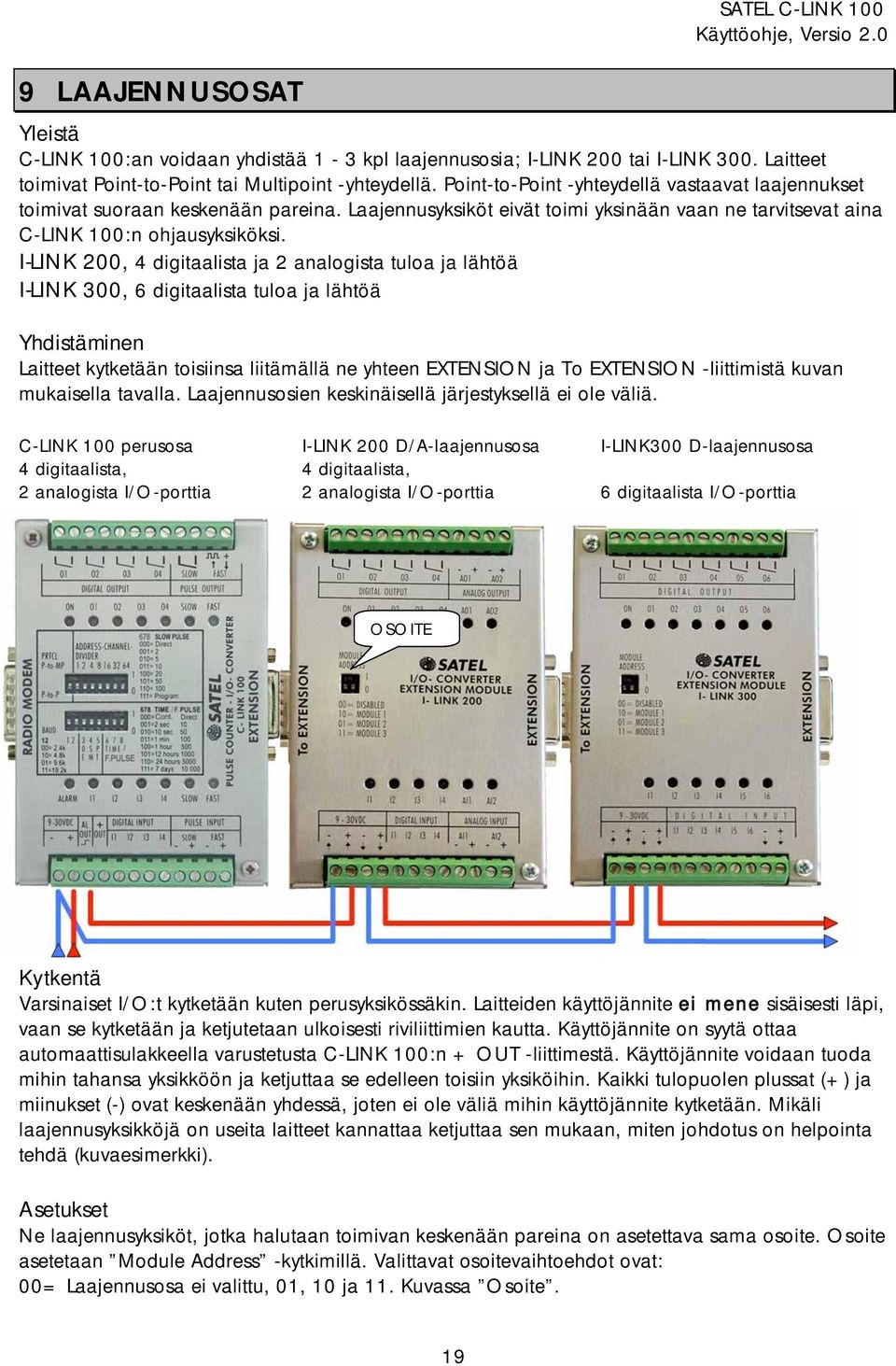

19 9 LAAJENNUSOSAT SATEL C-LINK 100 Yleistä C-LINK 100:an voidaan yhdistää 1-3 kpl laajennusosia; I-LINK 200 tai I-LINK 300. Laitteet toimivat Point-to-Point tai Multipoint -yhteydellä. Point-to-Point -yhteydellä vastaavat laajennukset toimivat suoraan keskenään pareina. Laajennusyksiköt eivät toimi yksinään vaan ne tarvitsevat aina C-LINK 100:n ohjausyksiköksi. I-LINK 200, 4 digitaalista ja 2 analogista tuloa ja lähtöä I-LINK 300, 6 digitaalista tuloa ja lähtöä Yhdistäminen Laitteet kytketään toisiinsa liitämällä ne yhteen EXTENSION ja To EXTENSION -liittimistä kuvan mukaisella tavalla. Laajennusosien keskinäisellä järjestyksellä ei ole väliä. C-LINK 100 perusosa I-LINK 200 D/A-laajennusosa I-LINK300 D-laajennusosa 4 digitaalista, 4 digitaalista, 2 analogista I/O-porttia 2 analogista I/O-porttia 6 digitaalista I/O-porttia OSOITE Kytkentä Varsinaiset I/O:t kytketään kuten perusyksikössäkin. Laitteiden käyttöjännite ei mene sisäisesti läpi, vaan se kytketään ja ketjutetaan ulkoisesti riviliittimien kautta. Käyttöjännite on syytä ottaa automaattisulakkeella varustetusta C-LINK 100:n + OUT -liittimestä. Käyttöjännite voidaan tuoda mihin tahansa yksikköön ja ketjuttaa se edelleen toisiin yksiköihin. Kaikki tulopuolen plussat (+) ja miinukset (-) ovat keskenään yhdessä, joten ei ole väliä mihin käyttöjännite kytketään. Mikäli laajennusyksikköjä on useita laitteet kannattaa ketjuttaa sen mukaan, miten johdotus on helpointa tehdä (kuvaesimerkki). Asetukset Ne laajennusyksiköt, jotka halutaan toimivan keskenään pareina on asetettava sama osoite. Osoite asetetaan Module Address -kytkimillä. Valittavat osoitevaihtoehdot ovat: 00= Laajennusosa ei valittu, 01, 10 ja 11. Kuvassa Osoite. 19
