1 VTX KÄYTTÖOHJE

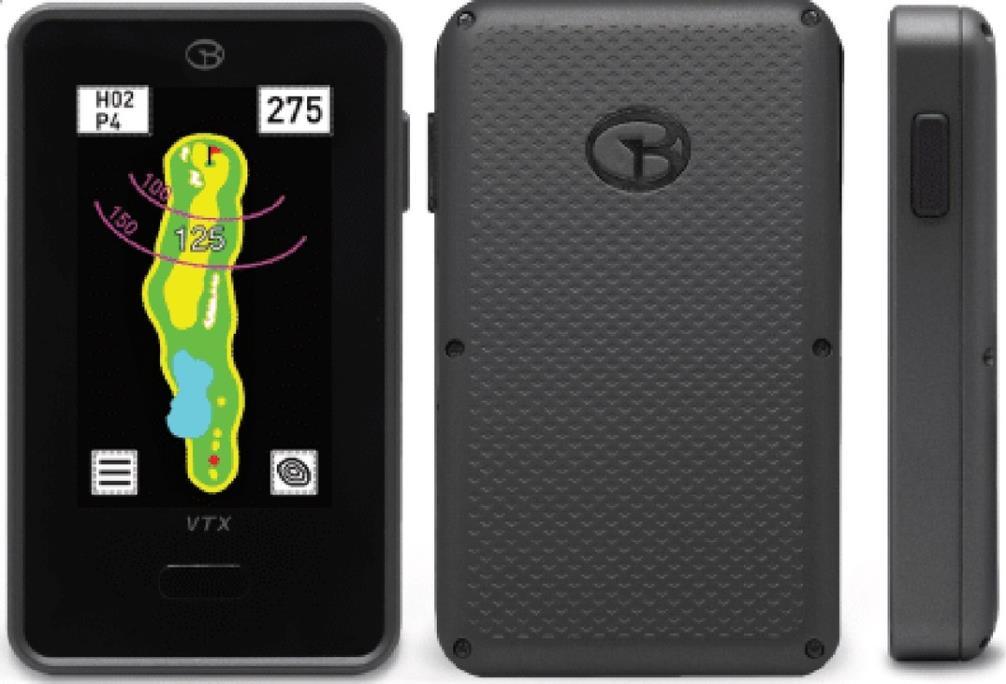

2 Laitteen kuvaus 4 Virtanäppäin Kosketusnäyttö Paina pohjassa käynnistääksesi ja sammuttaaksesi laite. Paina lukitaksesi ja avataksesi näyttö. Pyyhkäise tai kosketa näyttöä valitaksesi menun. Herätä näyttö koskettamalla. 5 Äänipainike Painamalla painiketta asetuksissa, pääsee edelliselle sivulle. Painamalla näppäintä golf-tilassa, menee äänitoiminto päälle 4 Kiinnityskohta pidikkeelle 5 Kaiutin Päävalikko Micro-USB portaali Laite ladataan ja päivitetään tästä johdon avulla. Golf-tila Napauta näyttöä missä tahansa vihreällä alueella päästäksesi golf-tilaan. User score Näyttää kaikki tallennetut tuloshistoriat. Bluetooth Bluetooth On/Off, Kuulokkeet, Älypuhelimen yhdistäminen Units Jaardit/Metrit Setting Sound Näppäinääni On/Off, Kosketusääni On/Off, Äänenvoimakkuus Language Kielivalinnat Clock Display Päivä, Aika, Aikamuoto, Kesäaika Näytön kirkkaus, Näyttöaika About Tietoja laitteesta Näytön kuvaus Väylän numero. Väylän Par-luku. Aika 4. Satelliittisignaalin taso 0. Matka greenin eteen. Tuloskortti. Lyönnin mittaus. Asetukset 5. Akun kesto 4. Greeni näkymä/ 8 9. Mittayksikkö 7. Matka greenin keskelle lipun sijoittaminen 8. Dynaaminen greeninäkymä 0 9. Matka greenin taakse 4

3 Laitteen käynnistäminen ja sammuttaminen Paina virtanäppäintä pohjassa -4 sekuntia käynnistääksesi/sammuttaaksesi laitteen. Laite menee automaattisesti golf-tilaan sen ollessa päällä 0 sekuntia. Kun käynnistät laitteen ensimmäistä kertaa, sinut ohjataan valitsemaan kieli, mittayksikkö sekä asettamaan aika. Näytön lukitus Painamalla virtanappia, näyttö sammuu. Kun haluat näytön takaisin päälle paina virtanappia uudelleen. Näytön kirkkaus Kosketa näyttöä kun haluat näytön taustavalon päälle. Mene Main Menu, valitse > Display > Backlight Timeout asettaaksesi ajan, sille kuinka kauan taustavalo on päällä. Mene Main Menu, valitse > Display > Backlight Brightness säätääksesi näytön kirkkautta. Lataaminen Yhdistä laite virtalähteeseen, mukana tulleella piuhalla sekä adapterilla. Laitteen voi myös ladata yhdistämällä sen tietokoneeseen. HUOM! Älä käytä laitteen lataamiseen pikalataus a/c adaptereita, koska ne saattavat vaurioittaa laitetta ja mitätöidä Seinälataus Tietokonelataus takuun. Ac adapterit eivät saa olla suurempia kuin 5.0v. Tarkista adapterin tiedot ennen käyttöä. Data Sync painikkeen painamista suositellaan välttävän latauksen aikana, sillä se saattaa hidastaa latausta tai lopettaa lataamisen kokonaan. Kun akku on täynnä, irroita laite irrottamalla latauspiuha laitteesta.

4 Akun lataamisen lisäohjeet sekä varotoimet Jos lataus liittimissä on hikeä tai nestettä, saattaa se aiheuttaa korroosiota. Puhdista laite sekä liittimet ennen latausta. Jos akku on täysin tyhjä, laite ei lähde heti päälle. Anna laitteen latautua rauhassa muutama minuutti ennenkuin käynnistät laitteen. Jos akku on ladattu kuumissa olosuhteissa kuten esimerkiksi kuumassa autossa. Laite voi ylikuumentua ja tämä voi johtaa akun räjähtämiseen tai laite vikoihin. Laturin liittäminen väärin voi aiheuttaa vakavan laitteen vauritoitumisen. Takuu ei kata väärinkäytön aiheuttamaa vahinkoa. Laitteen yhdistäminen tietokoneeseen Yhdistä laite tietokoneeseen, mukana tulleen johdon avulla. Kun laite on yhdistetty tietokoneeseen, Data Sync painike sekä latausilmaisin ilmestyvät näytölle. Paina Data Sync painiketta, ja näyttö siirtyy oikean puoleisen kuvan näköiseksi. Tämä osoittaa, että laite on liitetty tietokoneeseen onnistuneesti. Laitetta ei saa irrottaa tietokoneesta, ennen kuin päivitys on valmis tai kun GBManager/GMac ohjelma on sammutettu. Laitteen yhdistäminen puhelimeen Käytä Bluetooth yhteyttä yhdistääksesi laite puhelimeen. DECA ei ole vasstuussa Bluetoothin lähettämien tai vastaanottamien tietojen häviämisestä, kuuntelusta tai väärinkäytöstä. Varmista aina, että jaat ja vastaanotat tietoja luotettavista ja asianmukaisesti suojatuista laitteista. Jos laitteiden välillä on esteitä, käyttöetäisyyttä kannattaa pienentää. Jotkin laitteet, erityisesti ne, joita ei ole testattu tai hyväksytty Bluetooth SIG:n toimesta, voivat olla yhteensopimattomia laitteesi kanssa. Älä käytä Bluetooth-ominaisuutta laittomiin tarkoituksiin. DECA ei ole vastuussa Bluetooth ominaisuuden laittoman käytön seurauksista. 4

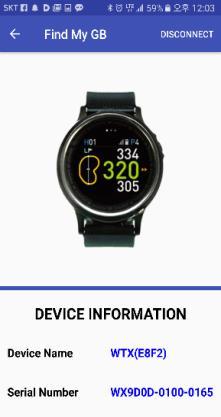

5 VTX Mene Main Menu, valitse > Bluetooth, ja kytke Bluetooth päälle.. Laite siirtyy automaattisesti parinmuodostustilaan. Puhelin. Lataa ja asenna GolfBuddy Smart Mobile -sovelluksen uusin versio puhelimeesi.. Napsauta puhelimen sovellusnäytössä GolfBuddy-kuvaketta. 4. Kirjaudu sisään ja valitse valikosta Find My Golfbuddy 5. Paina yhdistääksesi haluamasi laitteen puhelimeesi.. Napauta omaa laitettasi löydettyjen laitteiden listalta. 7. Seuraa näytön ohjeita muodostaaksesi yhteyden..kirjaudu sisään. Paina Menu. Paina Find My GolfBuddy. Paina + löytääksesi laitteesi. Valitse laitteesi listalta. Yhteys muodostettu Ilmoitukset Kun laite on yhdistetty yhteensopivaan älypuhelimeen, tukee laite silloin älypuhelimesi tapahtumia, ilmoituksia sekä viestejä. Ilmoitus edellyttää yhteensopivan älypuhelimen kytkemistä GolfBuddy-laitteeseen. Kun saat ilmoituksen, laite toistaa hälytysäänen tai näyttää ponnahdusikkunan näytöllä esiasetetun vaihtoehdon mukaan > Bluetooth > Set Notification Alert from Main Menu. Voit myös tarkastella ilmoituksia kohdassa > Bluetooth > View Notification from Main Menu. 5

6 Laitteen yhdistäminen Bluetooth-kuulokkeisiin Bluetooth kuulokkeet. Kytke kuulokkeet päälle.. Yhdistä kuulokkeet laitteeseen kuulokkeiden ohjeiden mukaisesti. VTX Mene Main Menu, valitse > Bluetooth, kytke Bluetooth päälle.. Etsi Bluetooth kuulokenäytöstä kuulokkeet valitsemalla Search 4. Kun kuulokkeet on löydetty, napauta kuulokkeen nimeä ja yhdistä se laitteeseen. 5. Napauta kuulokkeen nimeä uudelleen katkaistaksesi yhteyden.. Paina pohjassa kuulokkeiden nimeä poistaaksesi se listalta.

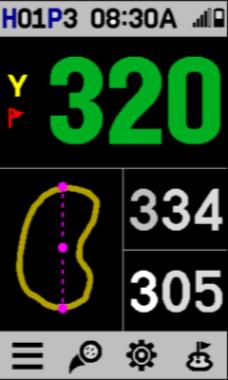

7 Golf-tila Kun olet golfkentällä, paina missä tahansa vihreällä alueella päävalikossa eli Main Menussa päästäksesi golf-tilaan. Laite etsii kentän automaattisesti Main Menu Etsii satelliittiyhteyttä Kenttä löydetty Mene tee boksille. Golf-tilan näyttö. Näytön vaihtaminen Golf-tilan näytöstä, pyyhkäise näyttöä oikealta vasemmalle jatkuvasti nähdäksesi pelaamasi väylän väyläkartan sekä esteet. Palataksesi edelliselle näytölle, pyyhkäise näyttöä vasemmalta oikealle. Golf-tila Väylänäkymä Esteet Golf-tilan näytöltä, voit vaihtaa alla oleviin näytöttöihin A ja B napauttamalla missä tahansa näytöllä. A B Dynaaminen näkymä Suuri numeronäkymä 7

8 Äänelliset ohjeet etäisyyksistä Golf-tilan sekä esteiden näytöissä ollessasi paina ääninäppäintä kuullaksesi etäisyydet keskelle greeniä. Painamalla ääninäppäintä pohjassa, kuulet etäisyydet greenin eteen ja taakse. Väyläkartta Väyläkartta näkymästä näät sen väylän väyläkartan jolla pelaat. Väylänumero sekä Par-info Mitta keskelle greeniä Nämä etäisyydet kertovat kuinka pitkä matka kyseisestä kohdasta on keskelle greeniä. Kolme etäisyyttä 00, 50, 00 näkyvät väylillä jotka ovat yli par Palaa golf-tilaan 5 Menee esteiden näkymään Menee greeni näkymään, jossa voit esimerkiksi asettaa lipun uudelleen Pelaajan sen hetkinen sijainti 8 Siirry tuloskorttiin. Mittauspiste Kun napautat ruutua väyläkartta näkymässä, näyttöön tulee näkyviin ilmaisin (), joka antaa sinulle matkan siihen pisteeseen omasta sijainnista (). Kolmas () ilmaisin kertoo mitan pelaajan sijainnista greenin keskelle. 4 Mittauspisteen vaihtaminen/poistaminen Vaihtaaksesi mittauspistettä, napauta missä tahansa näytöllä. Jos haluat mittauspisteet pois, paina yläkulmassa olevia numeroita (4). 8

9 Esteet Väyläkartta näkymästä, voit vaihtaa esteiden näkymään pyyhkäisemällä näyttöä oikealta vasemmalle. Este näkymästä voit katsella etäisyyksiä nykyisen reiän kohteisiin ja esteisiin. Kun väylällä on yli 4 estettä, vedä näyttöä ylhäältä alaspäin nähdäksesi lisää esteitä. Hazards Icon Definitions Greenille lähestyminen Näyttö muuttaa automaattisesti ulkonäköään kun pelaaja on n. 0 metrin päässä greenistä. Automaattinen väylien tunnistus Pelatessasi golfkentällä, laite vaihtaa automaattisesti seuraavalla väylälle. Harvoissa tapauksissa, voi olla tarpeen siirtyä manuaalisesti seuraavalle väylälle. Manuaalinen väylien valinta Golf-tilasta ja väyläkartta näkymästä voit vaihtaa seuraavalle väylälle pyyhkäisemällä näyttöä ylhäältä alas. Jos haluat mennä edelliselle väylälle, pyyhkäise näyttöä alhaalta ylös. 9

10 Golf-tilasta poistuminen Jos haluat poistua golf-tilasta, paina näyttöä golf-tilassa, väyläkartta näkymässä tai esteiden näkymässä pohjaan 4 sekuntia.. Sitten, paina nappia jos haluat lopettaa kierroksen. Demo-tilan käyttäminen Jos haluat tarkastella golf-tilaa golfkentän ulkopuolella, voit laittaa laitteen demo-tilaan. Kun olet siinä kohdassa, että laite etsii satelliitti yhteyttä paina DEMO painiketta päästäksesi demo-tilaan. Laite etsii satelliitti yhteyttä 0

11 Greeni näkymä Golf-tilassa, väyläkartta näkymässä ja esteiden näkymässä paina päästäksesi greeni näkymään. Greenin muoto pyörii lähestymisesi mukaan, näyttäen todellisen etäisyyden greenin keskelle. Palataksesi takaisin edelliselle näytölle paina painiketta tai äänipainiketta. Golf-tila Väyläkartta Esteet Greeni näkymä Lipun sijoittaminen Voit sijoittaa lipun mihin tahansa greeni näkymässä painamalla lippua ja vetämällä sen haluamalle paikalle. Etäisyydet muuttuvat lipun sijainnin perusteella. Lipun seuranta Painamalla voit ottaa lipun seurannan käyttöön tai poistaa sen käytöstä. Lipun seuranta näyttää suunnan lipulle myös silloin, kun greeni ei ole näkyvissä. Lyöntimatkan mittaaminen Golf-tilasta tai väyläkartta näkymästä paina päästääksesi lyönnin pituuden mittaustilaan. Paina painiketta aloittaaksesi matkan mittaaminen. Lyönnin pituuden mittaus-tilasta pääset takaisin edelliselle näytölle painamalla tai pyyhkäisemällä näyttöä vasemmalta oikealle. Mittari mittaa matkan niin sanotusti taka-alalla. Kun olet päässyt pallollesi, mene takaisin lyönnin pituuden mittaus-tilaan ja paina lopettaaksesi mittaamisen ja nähdäksesi lyöntimatkan.

12 Tuloskortti Painamalla golf-tilassa, väyläkartta näkymässä tai esteiden näkymässä pääset tuloskorttiin. Voit merkata neljän pelaajan tuloksia, mutta voit tallentaa vain laitteen omistajan tulokset. Painamalla pelaajan nimeä, pääset syöttämään tulokset Edellinen väylä Seuraava väylä Par-info sekä kentän nimi Tämän hetkinen tulos Väylän tulos Siirry henkilökohtaiseen tuloskorttiin Palaa edelliselle väylälle Tuloskortti Henkilökohtaiset tulokset Laite tukee vain lyöntipelin pisteytysmenetelmää. Asetukset Paina golf-tilassa tai väyläkartta näkymässä päästäksesi näytön asetuksiin. Näytön asetuksissa voit valita haluamasi asetukset. Näytön kirkkaus / taustavalon ajastaminen Äänenvoimakkuus Äänitoiminnon sukupuoli Mittayksikkö Ilmoitukset Edelliselle sivulle pääset painamalla tai äänipainiketta tai pyyhkäisemällä näyttöä vasemmalta oikealle.
