Kaapeissa tila on arvokasta. SpaceGAIN-kaapeleilla säästät 10 cm arvokasta kaappitilaa.

Transkriptio

1 Esittelemme SpaceGAIN-kaapelit vain Black Boxilta Kaapeissa tila on arvokasta. SpaceGAIN-kaapeleilla säästät 10 cm arvokasta kaappitilaa. Ainutlaatuiset tilaa säästävät kaapelit ja paneelit tiheisiin rakenteisiin, täysiin kaappeihin ja työpöydälle. Monta keinoa säästää tilaa.»»»»» 90 ristikytkentäkaapelit 48-porttiset, 1U, suurtiheys ristikytkentäpaneelit 45 viistolla lähdöllä olevat ristikytkentäpaneelit 128 kulmassa olevat ristikytkentäpaneelit 15 cm erikoislyhyet ristikytkentäkaapelit Vähennä kaapelointitilaa, hallintaa ja kustannuksia.

2 Tavallinen SpaceGAIN Onko sinulle koskaan käynyt näin? Nämä kaapelit pullottavat niin paljon, ettet edes voi sulkea kaapin ovea. Saat 10 cm lisää arvokasta kaapelointitilaa ja voit pitää ovet turvallisesti kiinni, kun käytät SpaceGAIN 90 patch-kaapeleita. Esittelemme SpaceGAIN-ratkaisut, jotka säästävät tilaa ahtaissa Vähennä kaapelointitilaa, hallintaa ja kustannuksia. Nykyään yhä useammat IT-päälliköt siirtyvät tiheisiin rakenteisiin ja tietokonekeskuksen tila alkaa olla yhä arvokkaampaa. Tämä koskee myös työpöytää. Yhä useammin käytetään kahta näyttöä, normaalia näppäimistöä ja kannettavaa tietokonetta työpöydällä. Tila ja kaapelointi alkaa olla todellinen ongelma. SpaceGAIN on uusi ristikytkentäkaapelien (patchkaapelien) ja paneelien sarja, joka on suunniteltu säästämään tilaa laitekaapissa ja työpöydällä. Vain Black Boxilta saatavat SpaceGAIN-kaapelit ja -paneelit säästävät tilaa monella tavalla. Saat lisää kaapelointitilaa kaappiin, et tarvitse kaapelikouruja, asennus nopeutuu ja säästät kustannuksia. Työpöydällä kesytät kaapelikaaoksen ja saat paljon siistimmät kytkennät. Lisäksi saat helposti liitettyä kaapelit ahtaassa tilassa oleviin seinärasioihin huonekalujen takana. SpaceGAIN-kehitys aloitettiin käytännön tutkimuksella. Teimme töitä laboratoriossamme, kehitimme aktiivisesti ja testasimme SpaceGAIN-tuotteita. Lopputuloksena on Black Box -asiakkaita varten kehitetyt tilansäästöratkaisut. SpaceGAIN-sarjaan kuuluvat: 90 patch-kaapelit, sivuilla 4-7 (vain Black Boxilta) 15 cm erikoislyhyet ristikytkentäkaapelit, sivu 8 Taivutetut patch-paneelit, sivu 9 45 ristikytkentäpaneelit, sivu porttiset, 1U, suurtiheys ristikytkentäpaneelit, sivu 11 (vain Black Boxilta) Ja mikä parasta, SpaceGAIN-tuotteilla on elinikäinen takuu, joten voit olla varma, että ne toimivat käytössäsi pitkään. 2

3 Kaapelit suuntautuvat alaspäin ja säästävät tilaa, kun käytetään 45 liitinkulmalla olevia SpaceGAIN-paneeleja. Vain Black Boxilta Saat enemmän kaapelointitilaa ja siistimmät kytkennät, kun käytät 45 liitinkulmalla olevia paneeleja ja 90 kaapeleita nerokkaana yhdistelmänä. rakenteissa, täysissä kaapeissa ja työpöydällä. SpaceGAINin taustalla oleva idea: virhe, jonka tein vain kerran. SpaceGAIN-kaapelit ja paneelit ovat minun kaltaisiani ihmisiä varten. Kerran suunnitellessani tietokonekeskusta tein virheen, joka ei tule toistumaan. Kun tilasin uusia laitekaappeja, otin tarkasti huomioon uusien, syvempien laitteiden mitat, että ne varmasti mahtuvat. Jätin tilaa kaapeleille kaapin sivuille. Tilasin kaapelikourut. Se mitä en tehnyt, oli huomioida kaapelien vaatima 10 cm tila laitteiden edessä. Kun kaikki oli valmista, työntyivät kaapelit niin kauas ulos, etten pystynyt sulkemaan kaappien ovia. Että oli naamani punainen. Lopulta päädyin tilaamaan erikoisovet, jotka antoivat 15 cm lisätilaa kaapeloinnille. Se oli hyvin kallis vahinko. Ainoa hyvä mitä syntyi tuosta epäonnekkaasta tapahtumasta oli idea SpaceGAINista. Jos minulla oli tällainen ongelma, niin varmasti muillakin. Puhuin tuotekehitykselle ja lopputulos esitellään teille tässä. Innokkaana kalastajana voin sanoa, että SpaceGAIN antaa aivan uuden merkityksen ilmaukselle kalastaa tilaa. Andrew Schmeltzer, kaapeloinnin tuotepäällikkö Monta keinoa säästää tilaa: 3

4 CAT5e ja 90 kulmaan taivutetut ristikytkentäkaapelit Tiukka paikka? Nämä kaapelit säästävät tilaa. Vain CA T5 T Black Boxilta 5 CAT 5e Voit säästää 10 cm tilaa 90 kulmaan taivutetuilla SpaceGAIN-ristikytkentäkaapeleilla. Kuvassa: SpaceGAIN 90 kaapeli, Alas-Alas (EVNSL21E DD) Säästä jopa 10 cm tilaa ahtaissa kaapeissa. Tee kytkennät seinärasioihin ahtaassa tilassa huonekalujen ja laitteiden takana. Kesytä kaapelikaaos työpöydälläsi. Täydellisen sopivuuden takaamiseksi kaapelit saa ylös, alas, oikealle ja vasemmalle taivutetuilla liittimillä. Täyttää tai ylittää CAT5e- tai -määrittelyt. Vältä tiukat taivutukset ja vähennä kaapelien rasitusta. MAKSUTON TEKNINEN TUKI! Asiantuntijamme auttavat kaikissa teknisissä kysymyksissä. Soita Kaapeleissa on 0,5 mm suojaamattomat kierretyt johdot, RJ-45 -liittimet, valetut taivutussuojat ja PVC-kuori. Liittimien kontaktit on kullattu. Kalustatko uudelleen laitekaappeja? Asennatko uusia, syvempiä laitteita? Haluatko olla varma, että saat kaappien ovet kiinni? Entistä tiheämmissä asennuksissa kaappitila alkaa olla yhä harvinaisempi luonnonvara. Voit säästää tilaa (ja varmistaa, että ovet menevät kiinni) kun käytät SpaceGAIN 90 patch-kaapeleita. Säästät jopa 10 cm tilaa kytkentäpaneelien ja räkkiasennettujen laitteiden edessä. Se on paljon, kun jokaisella senttimetrillä on merkitystä. Jos olet koskaan kalustanut uudelleen laitekaappeja tai asentanut poikkeuksellisen syviä laitteita, olet luultavasti törmännyt ongelmaan, että ovet eivät mahdu kiinni. SpaceGAIN ratkaisee ongelman. Kaiken lisäksi säästät sekä aikaa että rahaa, koska et tarvitse johtokouruja. Alas ja ylös taivutetut johdot ovat ihanteellisia tietokonekeskuksiin. Käytä niitä tiheisiin ristikytkentöihin. Kesytä johtokaaos työpöydälläsi oikealle ja vasemmalle taivutetuilla johdoilla. Käytä niitä kannettavan koneen nopeaan kytkemiseen ja irrottamiseen. Ne sopivat myös hienosti ahtaisiin kytkentöihin seinärasioihin huonekalujen takana. Liitinyhdistelmät Alas ja ylös taivutetut liittimet 90 alas ja 180 suora liitin 90 alas ja 90 alas liittimet 90 alas ja 90 ylös liittimet Vasemmalle ja oikealle taivutetut liittimet (Näitä ei pidä käyttää ristikytkentäpaneeleissa eikä kytkinsovelluksissa) 90 vasemmalle ja 180 suora liitin 90 oikealle ja 180 suora liitin 4

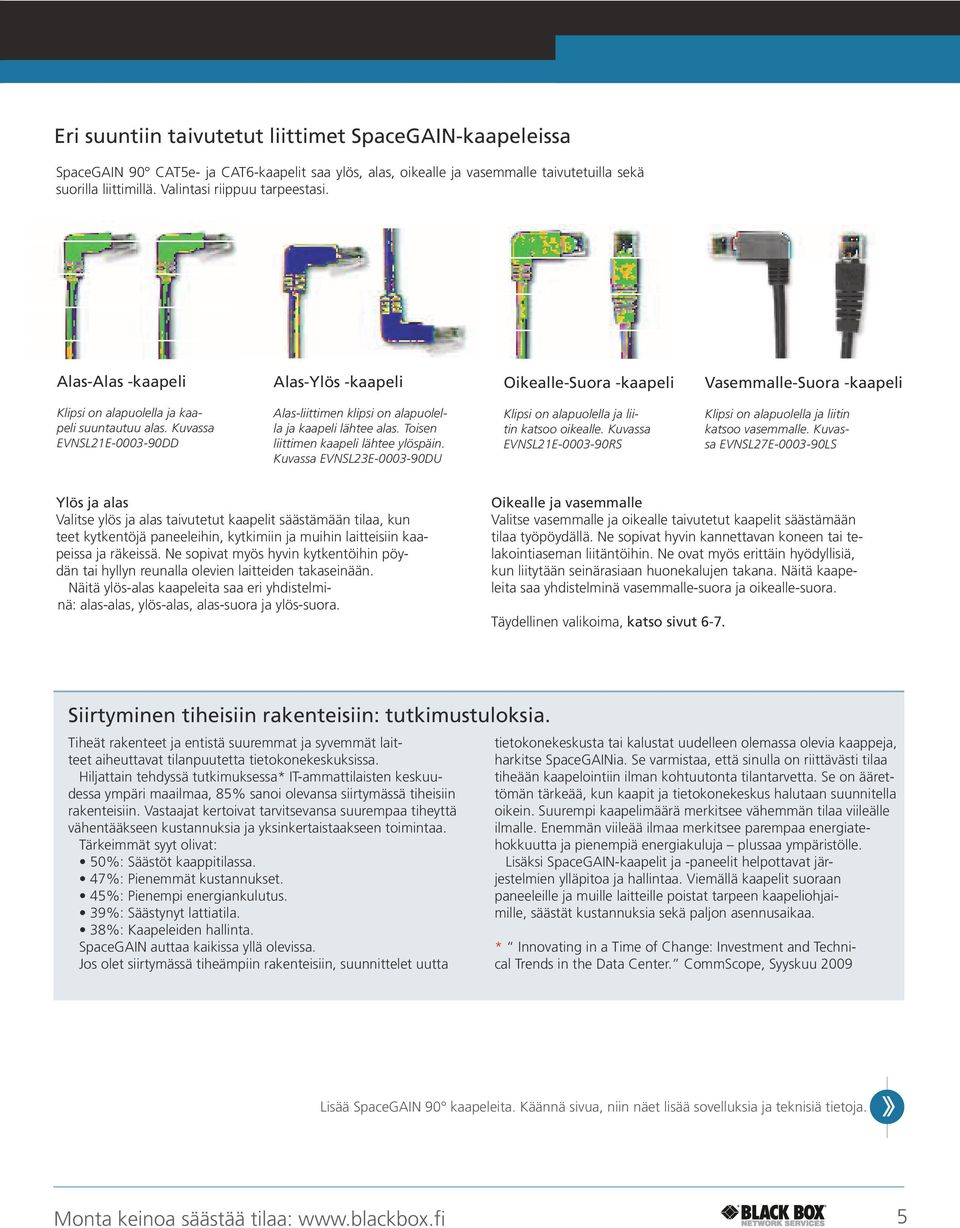

5 Eri suuntiin taivutetut liittimet SpaceGAIN-kaapeleissa SpaceGAIN 90 CAT5e- ja -kaapelit saa ylös, alas, oikealle ja vasemmalle taivutetuilla sekä suorilla liittimillä. Valintasi riippuu tarpeestasi. Alas-Alas -kaapeli Alas-Ylös -kaapeli Oikealle-Suora -kaapeli Vasemmalle-Suora -kaapeli Klipsi on alapuolella ja kaapeli suuntautuu alas. Kuvassa EVNSL21E DD Alas-liittimen klipsi on alapuolella ja kaapeli lähtee alas. Toisen liittimen kaapeli lähtee ylöspäin. Kuvassa EVNSL23E DU Klipsi on alapuolella ja liitin katsoo oikealle. Kuvassa EVNSL21E RS Klipsi on alapuolella ja liitin katsoo vasemmalle. Kuvassa EVNSL27E LS Ylös ja alas Valitse ylös ja alas taivutetut kaapelit säästämään tilaa, kun teet kytkentöjä paneeleihin, kytkimiin ja muihin laitteisiin kaapeissa ja räkeissä. Ne sopivat myös hyvin kytkentöihin pöydän tai hyllyn reunalla olevien laitteiden takaseinään. Näitä ylös-alas kaapeleita saa eri yhdistelminä: alas-alas, ylös-alas, alas-suora ja ylös-suora. Oikealle ja vasemmalle Valitse vasemmalle ja oikealle taivutetut kaapelit säästämään tilaa työpöydällä. Ne sopivat hyvin kannettavan koneen tai telakointiaseman liitäntöihin. Ne ovat myös erittäin hyödyllisiä, kun liitytään seinärasiaan huonekalujen takana. Näitä kaapeleita saa yhdistelminä vasemmalle-suora ja oikealle-suora. Täydellinen valikoima, katso sivut 6-7. Siirtyminen tiheisiin rakenteisiin: tutkimustuloksia. Tiheät rakenteet ja entistä suuremmat ja syvemmät laitteet aiheuttavat tilanpuutetta tietokonekeskuksissa. Hiljattain tehdyssä tutkimuksessa* IT-ammattilaisten keskuudessa ympäri maailmaa, 85% sanoi olevansa siirtymässä tiheisiin rakenteisiin. Vastaajat kertoivat tarvitsevansa suurempaa tiheyttä vähentääkseen kustannuksia ja yksinkertaistaakseen toimintaa. Tärkeimmät syyt olivat: 50%: Säästöt kaappitilassa. 47%: Pienemmät kustannukset. 45%: Pienempi energiankulutus. 39%: Säästynyt lattiatila. 38%: Kaapeleiden hallinta. SpaceGAIN auttaa kaikissa yllä olevissa. Jos olet siirtymässä tiheämpiin rakenteisiin, suunnittelet uutta tietokonekeskusta tai kalustat uudelleen olemassa olevia kaappeja, harkitse SpaceGAINia. Se varmistaa, että sinulla on riittävästi tilaa tiheään kaapelointiin ilman kohtuutonta tilantarvetta. Se on äärettömän tärkeää, kun kaapit ja tietokonekeskus halutaan suunnitella oikein. Suurempi kaapelimäärä merkitsee vähemmän tilaa viileälle ilmalle. Enemmän viileää ilmaa merkitsee parempaa energiatehokkuutta ja pienempiä energiakuluja plussaa ympäristölle. Lisäksi SpaceGAIN-kaapelit ja -paneelit helpottavat järjestelmien ylläpitoa ja hallintaa. Viemällä kaapelit suoraan paneeleille ja muille laitteille poistat tarpeen kaapeliohjaimille, säästät kustannuksia sekä paljon asennusaikaa. * Innovating in a Time of Change: Investment and Technical Trends in the Data Center. CommScope, Syyskuu 2009 Lisää SpaceGAIN 90 kaapeleita. Käännä sivua, niin näet lisää sovelluksia ja teknisiä tietoja. Monta keinoa säästää tilaa: 5

6 SpaceGAIN antaa monta keinoa säästää tilaa. Säästä tilaa ahtaissa kaapeissa. Tietokonekeskuksessa. SpaceGAIN-kaapelit antavat nerokkaan uuden tavan säästää tilaa tiheissä ratkaisuissa. Tee kytkennät sujuviksi säästä jopa 10 cm arvokasta tilaa ahtaissa kaapeissa. Sinun ei enää koskaan tarvitse huolehtia ovien sulkeutumisesta. Alas-kaapeli: Klipsi on alapuolella ja kaapeli lähtee alas. Kuvassa: EVNSL21E DD Säästä tilaa työpöydällä. Työpöydällä. SpaceGAIN-kaapelit sopivat mainiosti työpöydälle, varsinkin jos käytät sekä täysikokoista monitoria että kannettavaa tietokonetta. SpaceGAIN-kaapelit pitävät kaapelisotkun kurissa. Ne sopivat myös kassapäätteen kytkentään myyntipisteessä. Oikealle-kaapeli: Klipsi on alapuolella ja kaapeli lähtee oikealle. Kuvassa: EVNSL21E RS Oikealle-kaapeli: Klipsi on yläpuolella ja kaapeli lähtee vasemmalle. Kuvassa: EVNSL21E RS Alas-kaapeli: Klipsi on alapuolella ja kaapeli lähtee alaspäin. Kuvassa: EVNSL24E DS Säästä tilaa huonekalujen takana. Seinärasialla. Oletko koskaan yrittänyt työntää huonekaluja seinää vasten, mutta et ole voinut, kun kaapelit sojottavat ulos? Nyt voit, eikä tarvitse huolehtia liittimen rikkomisesta tai kaapelin irrottamisesta vahingossa. SpaceGAIN-kaapelit sopivat täydellisesti ahtaisiin kytkentöihin seinärasiaan. Ylös-kaapeli: Klipsi on alapuolella ja kaapeli lähtee ylöspäin. Kuvassa: EVNSL24E-0003-DU Alas-kaapeli: Klipsi on alapuolella ja kaapeli lähtee alaspäin. Kuvassa: EVNSL23E-0003-DS Vasemmalle-kaapeli: Klipsi on alapuolella ja kaapeli lähtee vasemmalle. Kuvassa: EVNSL21E LS Oikealle-kaapeli: Klipsi on alapuolella ja kaapeli lähtee oikealle. Kuvassa: EVNSL21E RS 6

7 Säästä vieläkin enemmän tilaa tällä ainutlaatuisella SpaceGAIN combolla: 90 kaapelit ja 48-porttinen, 1U, läpisyöttöinen suurtiheyspaneeli. Kalustatko uudelleen kaappeja? Asennatko uusia, syvempiä laitteita? Haluatko olla varma, että ovet mahtuvat kiinni? Tiheissä järjestelmissä kaappitila on muodostumassa yhä harvinaisemmaksi. Säästä tilaa kapeissasi (ja varmista ovien sulkeutuminen) käyttämällä SpaceGAIN 90 kaapeleita ja 48-porttisia, 1U, suurtiheyspaneeleja. 48 portin sovittamiseksi vain 1U tilaan paneelin liittimet suuntautuvat ylärivissä ylöspäin ja alarivissä alaspäin. Saadaksesi tiiviin, siistin asennuksen, kuten kuvassa oikealla, käytä 90 Alas-kaapeleita molemmissa riveissä. Tämä saattaa vaikuttaa nurinkuriselta. Mutta Alaskaapelissa klipsi on alapuolella. Käytä sitä vain ylösalaisin paneelin ylärivissä. Käytä läpisyöttöisiä suurtiheys-paneeleja ja 90 Alaskaapeleita (EVNSL21E DD) (sivuilla 11). Tekniset tiedot : ACR (minimi) -1,1 db/100 m Vaimennus 23,8 db/ MHz; 39,4 db/ MHz ELFEXT 27,8 db/ MHz; 19,8 db/ MHz Taajuus enintään 250 MHz NEXT 42,3 db/ MHz; 36,3 db/ MHz Etenemisviive 536 db/ MHz PS-ELFEXT 24,8 db/ MHz; 16,8 db/ MHz PS-NEXT 42,3 db/ MHz; 36,3 db/ MHz Paluuhäviö 19,0 db/ MHz; 15,6 db/ MHz CAT5e: Vaimennus 26,4 db/ MHz ELFEXT 26,4 db/ MHz Taajuus enintään 100 MHz NEXT 35,3 db/ MHz Etenemisviive 538 db/ MHz PS-ELFEXT 20,8 db/ MHz PS-NEXT 32,3 db/ MHz Resistanssi 45 ohmia/305m. Paluuhäviö 19,0 db/ MHz Rakenteellinen paluuhäviö 16,0 db/ MHz Tuote Koodi Tuote Koodi SpaceGAIN 90 patch-kaapelit (UTP) Vasen-Oikea -sarja, 0,5 mm, monisäikeinen SpaceGAIN 90 patch-kaapelit (UTP) Ylös-Alas -sarja, 0,5 mm, monisäikeinen CAT5e 100 MHz 0,9m EVNSLXXE YY 1,8m EVNSLXXE YY 3,0m EVNSLXXE YY 250-MHz 0,9m EVNSLXXX YY 1,8m EVNSLXXX YY 3,0m EVNSLXXX YY CAT5e 100 MHz 0,3m EVNSLXXE YY 0,9m EVNSLXXE YY 1,8m EVNSLXXE YY 3,0m EVNSLXXE YY 4,5m EVNSLXXE YY 250 MHz 0,3m EVNSLXXX YY 0,9m EVNSLXXX YY 1,8m EVNSLXXX YY 3,0m EVNSLXXX YY 4,5m EVNSLXXX YY Kun tilaat, korvaa X -kirjaimet haluttua väriä kuvaavilla numeroilla. CAT5e: Sininen = 21 Punainen = 23 Keltainen = 24 Musta = 27 : Sininen = 216 Punainen = 236 Keltainen = 246 Musta = 276 Sitten korvaa YY liittimiä kuvaavilla kirjaimilla. 90 Alas Suora = DS 90 Alas - 90 Ylös = DU 90 Alas - 90 Alas = DD Esimerkki: EVNSL21E DS merkitsee sinistä CAT5e-kaapelia, pituus 0,3 m, 90 Alas-liitin ja Suora-liitin. Kun tilaat, korvaa X -kirjaimet haluttua väriä kuvaavilla numeroilla. CAT5e: Sininen = 21 Musta = 27 : Sininen = 216 Musta = 276 Sitten korvaa YY liittimiä kuvaavilla kirjaimilla. 90 Oikealle Suora = RS 90 Vasemmalle Suora = LS Esimerkki: EVNSL21E RS merkitsee sinistä CAT5e-kaapelia, pituus 0,9 m, 90 Oikealle-liitin ja Suora-liitin. ja CAT5e: Vaiheviive 45 ns/100 m Impedanssi 100 ± 15 ohmia Kokonaiskapasitanssi 49 pf/m. Monta keinoa säästää tilaa: 7

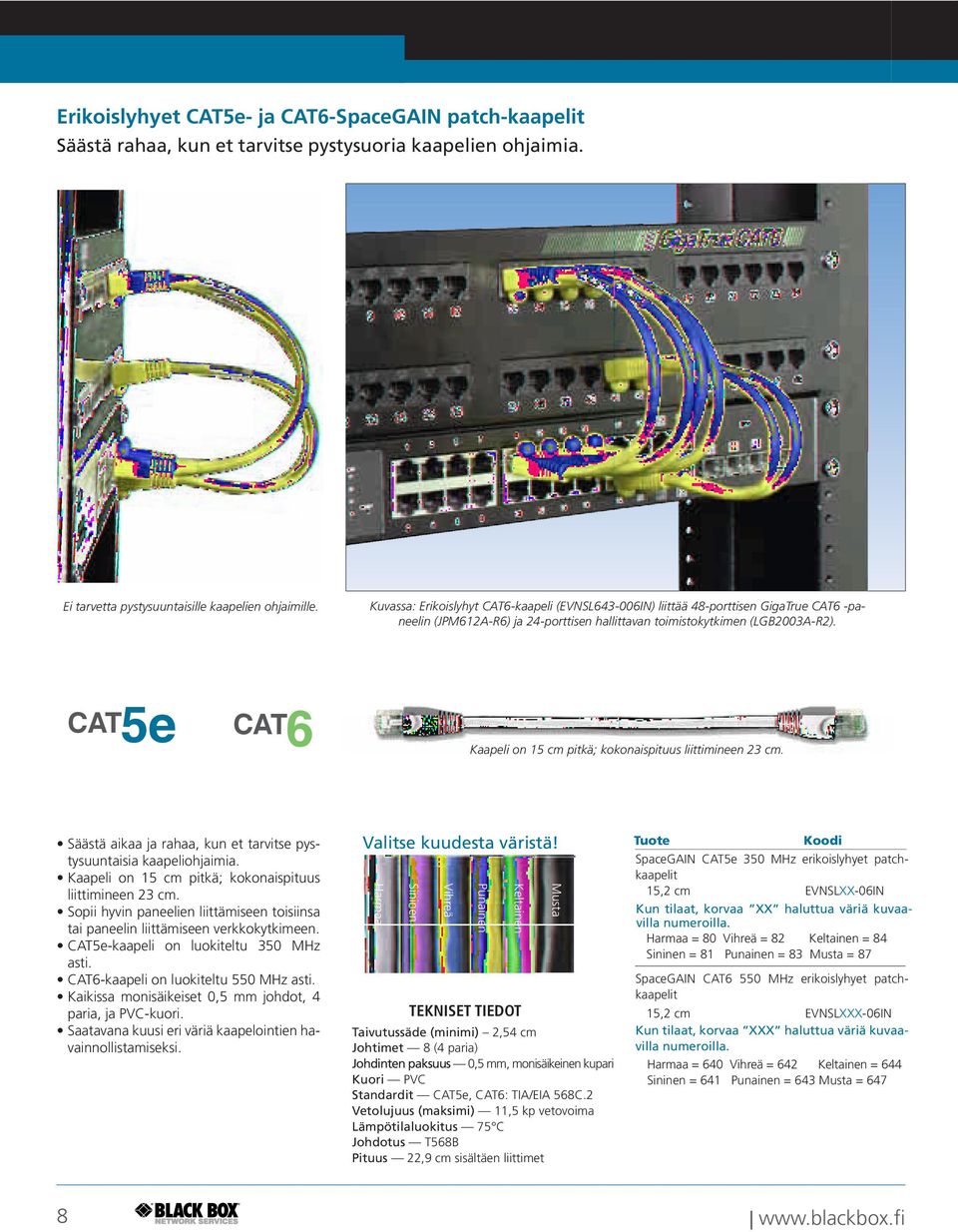

8 Erikoislyhyet CAT5e- ja -SpaceGAIN patch-kaapelit Säästä rahaa, kun et tarvitse pystysuoria kaapelien ohjaimia. Ei tarvetta pystysuuntaisille kaapelien ohjaimille. Kuvassa: Erikoislyhyt -kaapeli (EVNSL IN) liittää 48-porttisen GigaTrue -paneelin (JPM612A-R6) ja 24-porttisen hallittavan toimistokytkimen (LGB2003A-R2). CAT 5e Kaapeli on 15 cm pitkä; kokonaispituus liittimineen 23 cm. Säästä aikaa ja rahaa, kun et tarvitse pystysuuntaisia kaapeliohjaimia. Kaapeli on 15 cm pitkä; kokonaispituus liittimineen 23 cm. Sopii hyvin paneelien liittämiseen toisiinsa tai paneelin liittämiseen verkkokytkimeen. CAT5e-kaapeli on luokiteltu 350 MHz asti. -kaapeli on luokiteltu 550 MHz asti. Kaikissa monisäikeiset 0,5 mm johdot, 4 paria, ja PVC-kuori. Saatavana kuusi eri väriä kaapelointien havainnollistamiseksi. Valitse kuudesta väristä! Harmaa Gray Sininen Blue Vihreä Green Punainen Red Keltainen Musta Tekniset tiedot Taivutussäde (minimi) 2,54 cm Johtimet 8 (4 paria) Johdinten paksuus 0,5 mm, monisäikeinen kupari Kuori PVC Standardit CAT5e, : TIA/EIA 568C.2 Vetolujuus (maksimi) 11,5 kp vetovoima Lämpötilaluokitus 75 C Johdotus T568B Pituus 22,9 cm sisältäen liittimet Tuote Koodi SpaceGAIN CAT5e 350 MHz erikoislyhyet patchkaapelit 15,2 cm EVNSLXX-06IN Kun tilaat, korvaa XX haluttua väriä kuvaavilla numeroilla. Harmaa = 80 Vihreä = 82 Keltainen = 84 Sininen = 81 Punainen = 83 Musta = 87 SpaceGAIN 550 MHz erikoislyhyet patchkaapelit 15,2 cm EVNSLXXX-06IN Kun tilaat, korvaa XXX haluttua väriä kuvaavilla numeroilla. Harmaa = 640 Vihreä = 642 Keltainen = 644 Sininen = 641 Punainen = 643 Musta =

9 SpaceGAIN taivutetut ristikytkentäpaneelit Säästä arvokasta tilaa taivutetun rakenteen ansiosta et tarvitse vaakasuoria kaapeliohjaimia. CA T5 CA T5e T5 CAT CA 5e CA Meets Proposed T6 CA T7 CA T6a Meets Proposed JPM624-ANG: edestä katsottuna JPM5E48-ANG JPM624-ANG: takaa katsottuna Säästä aikaa ja rahaa vetämällä kaapelit suoraan portteihin et tarvitse kaapeliohjaimia. Type Specs 1 Font: Font n Pts/Lead: 00 Range Kerni Scaling: 00% Special Note Type Specs 1 Font: Font n Pts/Lead: Type Specs 00 Range Font: Font Kerni n Scaling: Pts/Lead: 00% Special Range Kern Note Scaling: 00% Special Not Type Specs Font: Font n Pts/Lead: 00 Range Kern Scaling: 00% Special Note 128 eteen tuleva kulma helpottaa kaapelien järjestämistä. Taivutetun rakenteen ansiosta et tarvitse vaakasuoria kaapeliohjaimia. Antaa mahdollisuuden tuoda kaapelit pystysuorista kaapelikouruista hyvässä järjestyksessä. Vedä kaapelit suoraan liittimiin. Vapauta arvokasta kaappitilaa. Ihanteellinen tiheisiin asennuksiin. Täyttävät tai ylittävät kaikki - ja CAT5e-standardit. 100% testattu tehtaalla. Reunoista taivutettu 1,5 mm teräsrakenne on erittäin vahva, eikä taivu liitoksia tehtäessä. T568A- ja T568B-tuki. Täyttää EIA/TIA-310-D -räkkiasennusstandardin. Mukana tarvittavat asennusruuvit. Vaihtoehtoina ja CAT5e, 24 tai 48 porttia. Tekniset tiedot Liittimet Edessä: (24) tai (48) RJ-45; Takana: (24) tai (48) 110-tyypin liitintä Rakenne 1,5 mm kylmävalssattu teräs Kontaktimateriaali Beryllium-kupari, jalometallipinnoitus ja nikkeli-pohjustus Johdotus T568A tai T568B, 0,4-0,65 mm, yksi- tai monisäikeinen Koko JPM624-ANG, JPM5E24-ANG: (1U ) (KxLxS) 4,4 x 48,3 x 12,7 cm; JPM648-ANG, JPM5E48-ANG: (2U) (KxLxS) 8,8 x 48,3 x 12,7 cm Paino JPM624-ANG, JPM5E24-ANG: 0,6 kg; JPM648-ANG, JPM5E48-ANG: 1,1 kg Täyttää standardit: -komponenttien suorituskyky (EIA/TIA-568-C.2); -kanavan suorituskyky (ISO Class EA); PoE ja PoE+ toiminta (IEEE 802.3at). CAT5e CAT5e-komponenttien suorituskyky (EIA/TIA-568-C.2); CAT5e-kanavan suorituskyky (ISO Class D); PoE ja PoE+ toiminta (IEEE 802.3at). Tuote Koodi SpaceGAIN taivutettu ristikytkentäpaneeli 24-Porttinen JPM624-ANG 48-Porttinen JPM648-ANG CAT5e 24-Porttinen JPM5E24-ANG 48-Porttinen JPM5E48-ANG Monta keinoa säästää tilaa: 9

10 CA T SpaceGAIN 45 patch-paneeli, jossa liittimet ovat viistossa Mene alas, ei ulos säästä jopa 10 cm tilaa suuntaamalla kaapelit 45 kulmassa alaspäin. CAT 5e Ahtaat tilat? Tässä paneelissa liittimet ovat 45 kulmassa ja säästävät tilaa. Säästät jopa 10 cm tilaa jokaisen paneelin edessä. Säästä aikaa ja rahaa, kun et tarvitse vaakasuuntaisia kaapeliohjaimia paneelien edessä. Sopii hyvin datakaappien uudelleensisustukseen. Kunniamaininta vertailussa Type Specs 1 Font: Font na Pts/Lead: 00 Range Kernin Scaling: 00% Special Note Type Specs 2 Font: Font n Pts/Lead: 00 Range Kerni Scaling: 00% Special Note Viistot RJ-45 -liittimet edessä ja suorat Krone/110 dual IDC -liittimet takana. Helpottaa veto- ja taivutusjännityksen hallintaa. 45 kulmassa olevat runkoliittimet suuntaavat kaapelit alaspäin ja säästävät jopa 10 cm kaapin syvyystilaa. Säästät myös rahaa, koska et tarvitse vaakasuuntaisia kaapeliohjaimia paneelien edessä. Kuvassa: JPM648-45ANG Teräslevyrakenne kestää monet johtojen asennukset. Täyttää tai ylittää tai CAT5e-vaatimukset. Valitse 24- tai 48-porttinen malli. JPM5E24-45ANG Säästä tilaa ja aikaa tietokonekeskuksessa, kun käytät näitä ristikytkentäpaneeleita, joissa liittimet ovat 45 kulmassa. Liittimet ovat 45 kulmassa alaspäin, mikä tekee kytkemisen helpommaksi. Koska kaapelit lähtevät joustavasti alaspäin, eivätkä työnny ulos, säästät 5-10 cm tai enemmän tilaa jokaisen paneelin edessä. Arvostat tuota lisätilaa erityisesti silloin, kun kalustat kaappeja uudelleen entistä syvemmillä laitteilla. Jos olet joutunut tilanteeseen, jossa kaappien ovet eivät mahdu kiinni tai pitää poistaa, et enää koskaan käytä suoria paneeleita! Lisäksi, koska kaapelit soljuvat sulavasti alaspäin, voit jättää pois vaakasuuntaiset kaapeliohjaimet ja säästät tukun aikaa ja rahaa. Muun lisäksi sinun ei tarvitse huolehtia taivutussäteestä ja vedonpoistosta. Tekniset tiedot Liittimet (24) tai (48) RJ-45 edessä ja (24) tai (48) Krone/IDC 110 takana Johdotus T568A tai T568B, 0,4-0,65 mm, yksi- tai monisäikeinen Koko JPM624-45ANG, JPM5E24-45ANG: (1U ) (KxLxS) 4,4 x 48,3 x 2,8 cm; JPM648-45ANG, JPM5E48-45ANG: (2U) (KxLxS) 8,8 x 48,3 x 2,8 cm Paino JPM624-45ANG, JPM5E24-45ANG: 0,5 kg; JPM648-45ANG, JPM5E48-45ANG: 0,9 kg JPM5E48-45ANG Tuote Koodi SpaceGAIN 45 viisto ristikytkentäpaneeli 24-Porttinen JPM624-45ANG 48-Porttinen JPM648-45ANG CAT5e 24-Porttinen JPM5E24-45ANG 48-Porttinen JPM5E48-45ANG 10

11 me /00 g: s: SpaceGAIN CAT5e/ suurtiheys-läpisyöttöpaneelit Sovita 48 pottia 1U-räkkitilaan, etkä tarvitse painettavia johtoliitoksia! Vain Black Boxilta JPM810A-HD: edestä katsottuna ame /00 ng: s: CA T5 Säästä tilaa ahtaissa laitekaapeissa 48 helppokäyttöistä porttia, joissa läpisyöttävä RJ-45 -runkoliitin molemmilla puolilla kaikki 1U tilassa! Käytä tätä tukevaa paneelia tiheissä sovelluksissa kaikissa 19" räkeissä ja tietoliikennekaapeissa. Ristikytkentä ilman johtimien yksittäistä kytkemistä. Täyttävät tai ylittävät kaikki - ja CAT5e-standardit. Valitse suojattu tai suojaamaton malli Kaapeliohjain tukee kaapeleita paneelin takana. JPM810A-HD: takaa katsottuna CA T CA 5 CAT 5e CA T Tekniset tiedot Liittimet (48) RJ-45 edessä; (48) RJ-45 takana Standardit ja CAT5e: TIA/EIA-568-C.2 Johdotus T568A tai T568B Koko (1U ) (KxLxS) 4,4 x 48,3 x 15,3 cm; Paino JPM816A-HD, JPM806A-HD: 1,7 kg; Meets Proposed CA T7 JPM820A-HD, JPM810A-HD: 1,1 kg Mitä kuuluu toimitukseen: SpaceGAIN suurtiheyspaneeli (4) ruuvia (4) ruuvia (8) kaapelisidettä (8) merkintäetikettiä Tuote Koodi SpaceGAIN suurtiheys, läpisyöttävä ristikytkentäpaneeli Suojattu JPM816A-HD Suojaamaton JPM820A-HD CAT5e Suojattu JPM806A-HD Suojaamaton JPM810A-HD Säästä vielä enemmän tilaa tällä SpaceGAIN combolla: 48-porttinen 1U suurtiheyspaneeli ja 90 patch-kaapelit. Kalustatko uudelleen kaappeja? Asennatko uusia, syvempiä laitteita? Haluatko olla varma, että ovet mahtuvat kiinni? Tiheissä järjestelmissä kaappitila on muodostumassa yhä harvinaisemmaksi. Säästä tilaa kapeissasi (ja varmista ovien sulkeutuminen) käyttämällä SpaceGAIN 90 kaapeleita ja 48-porttisia, 1U, suurtiheyspaneeleja. 48 portin sovittamiseksi vain 1U tilaan paneelin liittimet suuntautuvat ylärivissä ylöspäin ja alarivissä alaspäin. Saadaksesi tiiviin, siistin asennuksen, kuten kuvassa oikealla, käytä 90 Alas-kaapeleita mo- Käytä läpisyöttöisiä suurtiheys-paneeleja ja 90 Alaskaapeleita (EVNSL21E DD) (sivuilla 4-7). lemmissa riveissä. Tämä saattaa vaikuttaa nurinkuriselta. Mutta Alas-kaapelissa klipsi on alapuolella. Käytä sitä vain ylösalaisin paneelin ylärivissä. Monta keinoa säästää tilaa: 11

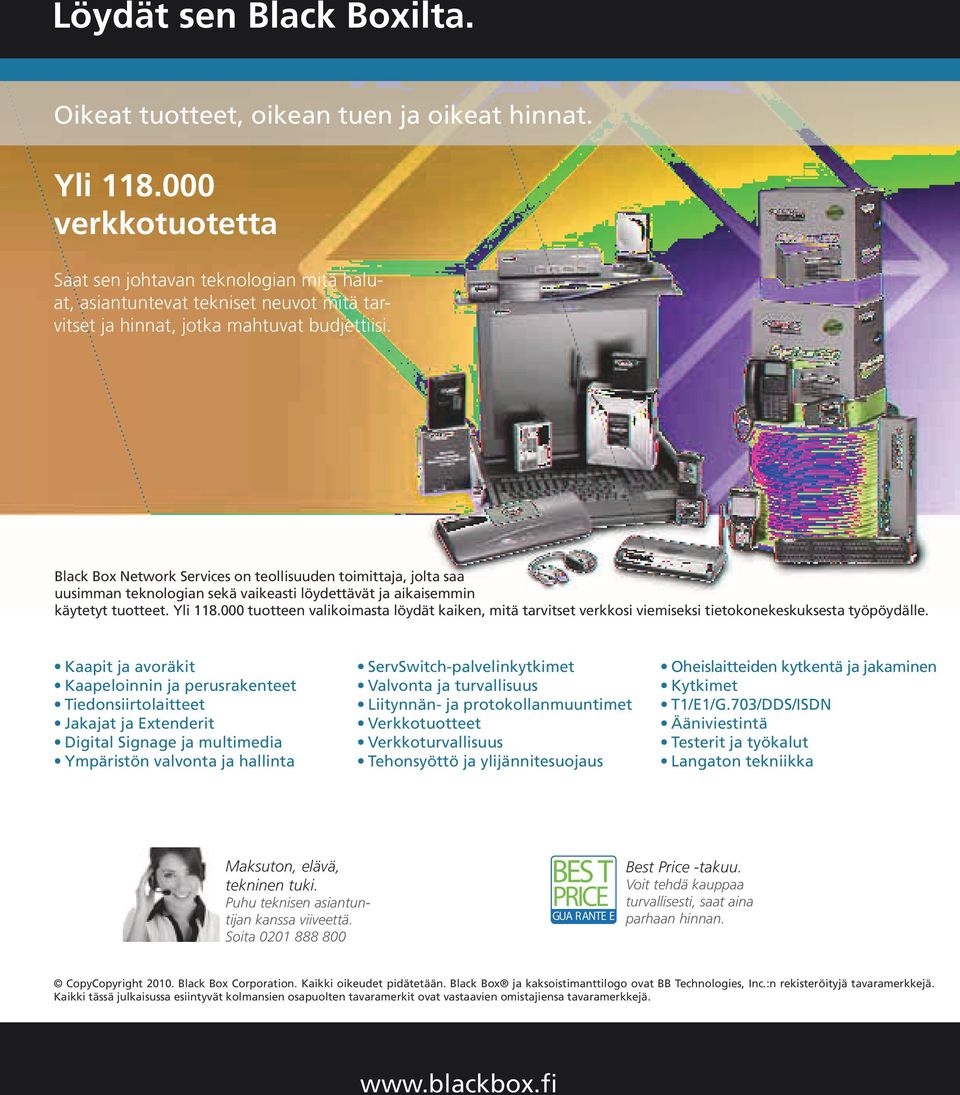

12 Löydät sen Black Boxilta. Oikeat tuotteet, oikean tuen ja oikeat hinnat. Yli verkkotuotetta Saat sen johtavan teknologian mitä haluat, asiantuntevat tekniset neuvot mitä tarvitset ja hinnat, jotka mahtuvat budjettiisi. Black Box Network Services on teollisuuden toimittaja, jolta saa uusimman teknologian sekä vaikeasti löydettävät ja aikaisemmin käytetyt tuotteet. Yli tuotteen valikoimasta löydät kaiken, mitä tarvitset verkkosi viemiseksi tietokonekeskuksesta työpöydälle. Kaapit ja avoräkit Kaapeloinnin ja perusrakenteet Tiedonsiirtolaitteet Jakajat ja Extenderit Digital Signage ja multimedia Ympäristön valvonta ja hallinta ServSwitch-palvelinkytkimet Valvonta ja turvallisuus Liitynnän- ja protokollanmuuntimet Verkkotuotteet Verkkoturvallisuus Tehonsyöttö ja ylijännitesuojaus Oheislaitteiden kytkentä ja jakaminen Kytkimet T1/E1/G.703/DDS/ISDN Ääniviestintä Testerit ja työkalut Langaton tekniikka Maksuton, elävä, tekninen tuki. Puhu teknisen asiantuntijan kanssa viiveettä. Soita BES T PRICE GUA RANTE E Best Price -takuu. Voit tehdä kauppaa turvallisesti, saat aina parhaan hinnan. CopyCopyright Black Box Corporation. Kaikki oikeudet pidätetään. Black Box ja kaksoistimanttilogo ovat BB Technologies, Inc.:n rekisteröityjä tavaramerkkejä. Kaikki tässä julkaisussa esiintyvät kolmansien osapuolten tavaramerkit ovat vastaavien omistajiensa tavaramerkkejä. BES T PRICE
