VIEMÄRIT. Viemäröintitekniikka SISÄLLYSLUETTELO. Sivu. MUHVITTOMAT PAM SMU-VALURAUTAVIEMÄRIT SMU S putki 123 SMU S yhteet 124

Transkriptio

1 VIEMÄRIT SISÄLLYSLUETTELO Sivu MUHVITTOMAT PAM SMU-VALURAUTAVIEMÄRIT SMU S putki 123 SMU S yhteet 124 MUHVITTOMAT PAM SMU PLUS-VALURAUTAVIEMÄRIT SMU PLUS putki 131 SMU PLUS yhteet 132 LIITOKSET JA KANNAKOINTI Liitospannat 137 Kannakkeet ja konsolit 140 Tarvikkeet 141 Toleranssi- ja muuntoliittimet 142 VALURAUTAISET LATTIAKAIVOT 144 PADOTUSVENTTIILIT JA PUTKISTOLÄPÄT Kessel tulvavesisulku 145 Putkistoläpät 145 Multitube padotusventtiili 146 Eurofix padotusventtiilikaivo 146 Sulkuventtiilikaivo SVK 147 Universal kellarikaivo

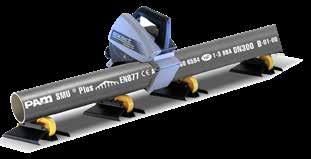

2 SMU S VIEMÄRÖINTIJÄRJESTELMÄ SMU S VALURAUTAVIEMÄRIPUTKI VIEMÄRIT SMU S putki L=3 m Tuotteen nimi CE-merkintä, paloluokitus Putken koko Tuotantokuukausi U Standardi valurautaputkille ja osille ISO-standardi DN ulko Ø mm nippu ,5 S , ,1 S , ,5 S , ,8 S , ,0 S , ,6 S , ,8 S ,30 SMU-valurautaputki on tarkoitettu tavanomaisille kotitalouksien jätevesille. Sisäpuolisena pinnoitteena on epoksihartsi (130 µm). Ulkopinnoitteena akryylilakka (40 µm). EXTREM-maali SMU S ja SMU Plus putkille ja osille, 1-komponentti Tuote Extrem 1 S ,00 Extrem 0,5 S ,90 Extrem käyttöturvallisuustiedote ja käyttöohje AQUASAFE-valurautaputket suositellaan katkaistavaksi lastuavilla kipinöimättömillä katkaisulaitteilla. Myös moniteräleikkuria voidaan käyttää, kun katkaisupainetta lisätään kohtuullisesti. Kulmahiomakonetta, hydraulisia saksia ja ns. ketjuleikkureita, jotka puristavat suoraan putken poikki, ei saa käyttää. Valurautaputken katkaisu Putken katkaisupinnat tulee käsitellä paikkamaalilla (Extrem). Maalia ei saa ohentaa, sillä sen kemiallinen koostumus muuttuu. Maalausvälineet voi puhdistaa tinnerillä (etyyliasetaatti). Maali tulee säilyttää yli 5 ºC asteessa. Huomioi viimeinen käyttöpäivä. Valurautaputkia katkaistessa paras tulos saadaan, kun joko putki tai katkaisulaite on kiinnitetty esim. jigiin tai penkkiin. Katkaisutilanteessa on muistettava noudattaa siihen liittyviä työturvallisuusohjeita. 127

3 VIEMÄRIT SMU S VIEMÄRÖINTIJÄRJESTELMÄ SMU S KULMAYHTEET Kulmayhde 22 DN b H h Säde ,45 S , ,40 S , ,15 S , ,57 S , ,5 4,50 S , ,5 8,40 S ,20 300* ,90 S ,70 Kulmayhde 45 DN b H h Säde ,56 S , ,00 S , ,40 S , ,5 3,00 S , ,5 5,30 S , ,5 9,50 S ,30 300* ,90 S ,50 Kulmayhde 68 DN b H h Säde ,72 S , ,20 S , ,5 1,75 S , ,5 4,10 S , ,5 7,10 S ,80 250* ,5 12,20 S ,20 300* ,90 S ,70 Kulmayhde 88 DN b H h Säde ,5 0,72 S , ,5 1,40 S , ,5 2,00 S , ,10 S , ,80 S , ,10 S ,20 300* ,40 S ,50 * ) EI VARASTOITAVA TUOTE 128

4 SMU S VIEMÄRÖINTIJÄRJESTELMÄ VIEMÄRIT SMU S KULMAYHTEET Kulmayhde 88 laajasäteinen DN L R Säde ,23 S , ,80 S ,00 Kulmayhde 88 laajasäteinen tarkastusluukulla DN L R Säde ,00 S ,00 Suosittelemme laajasäteisen kulmayhteen käyttöä parempien virtaus- ja puhdistussekä ääniteknisten ominaisuuksien vuoksi. Pohjakulma 88 DN X L A X L ,80 S , ,60 S ,80 A L SMU PLUS -viemärijärjestelmä - kestävin ja siksi edullisin Tuplaepoksilla ja sinkillä vahvistettu harmaa SMU Plus valurautaputki ylittää EN-877-standardin vaatimukset. Epoksoidut putket ja osat ovat CE-merkittyjä. Paloluokitus on paras mahdollinen A2-s1,d0: palamaton materiaali, alhainen savunmuodostus, ei tippuvia palavia pisaroita. Ääniteknisesti hiljaisin viemäröintijärjestelmä. Tutustu myös uuteen kannatinvaimentimeen, jonka voi asentaa mihin tahansa kannattimeen. SMU Plus -viemäröintijärjestelmää on asennettu useisiin kiinteistöihin erityisesti pääkaupunkiseudulla mm. presidentinlinna, eduskuntatalo aj HYO Porthania. 129

5 VIEMÄRIT SMU S VIEMÄRÖINTIJÄRJESTELMÄ SMU S HAARAYHTEET Haarayhde ,35 S , ,35 S , ,80 S , ,75 S , ,78 S , ,00 S ,40 300* ,30 S ,50 Haarayhde ,00 S , ,75 S , ,50 S , ,50 S , * ,10 S ,30 Haarayhde ,00 S , ,80 S , ,65 S , ,75 S , ,36 S , ,50 S ,20 300* ,00 S ,90 Supistava haarayhde / ,40 S ,90 100/ ,90 S ,40 150/ ,12 S ,00 200/ ,64 S ,00 200/ ,43 S ,60 250/ ,40 S ,60 300/ ,60 S ,80 * EI VARASTOITAVA TUOTE 130

6 SMU S VIEMÄRÖINTIJÄRJESTELMÄ VIEMÄRIT SMU S HAARAYHTEET Supistava haarayhde / ,00 S ,70 100/ ,40 SMA10 E1CC ,10 150/ ,80 S ,40 70/ ,50 SMA07 0AC ,80 100/ ,05 S ,70 100/ ,60 S ,50 Supistava haarayhde / ,70 S ,50 Supistava kaksoishaarayhde ,40 S ,50 Kaksoishaarayhde ,40 S , ,20 S ,80 Kaksoishaarayhde ,70 S ,30 Kaksoishaarayhde 88 Nurkkahaarayhde ,87 S ,70 131

7 VIEMÄRIT SMU S VIEMÄRÖINTIJÄRJESTELMÄ SMU S HAARAYHTEET Nurkkahaarayhde ,49 S ,70 Nurkkahaarayhde ,43 S ,70 Pitkä haarayhde 45 a ,00 S , ,85 S , ,30 S ,40 Pitkä haarayhde ,20 S ,70 132

8 SMU S VIEMÄRÖINTIJÄRJESTELMÄ VIEMÄRIT SMU S TULPAT JA PUHDISTUSPUTKET Paljetulpat DN DE L h ,34 S , ,25 S , ,40 S , ,20 S , ,20 S , ,00 S ,20 h L DE Tulpat DN L ,25 S , ,40 S , ,80 S , ,70 S , ,20 S , ,90 S , ,40 S ,20 Puhdistusputket DN L b sisä Ø ulko Ø ,90 S , ,00 S , * 260 7,60 S , * ,50 S , * ,0 S ,70 ulko sisä ,70 S , ,30 S ,50 L *) Luukku pulteilla. DN 100 pyöreällä luukulla, DN nelikanttisella luukulla. DN 100 L DN

9 VIEMÄRIT SMU S VIEMÄRÖINTIJÄRJESTELMÄ SMU S MUUT YHTEET Supistusyhteet DN L h 70/ ,50 S ,70 100/ ,80 S ,20 100/ ,90 S ,80 150/ ,95 S ,70 200/ ,60 S ,10 200/ ,40 S ,10 250/ ,00 S ,00 250/ ,30 S ,00 250/ ,70 S ,70 300/ ,50 S ,10 300/ ,70 S ,10 300/ ,20 S ,30 300/ ,70 S ,10 Hajulukko DN L b c H h1/h / ,90 S , / ,50 S , / ,75 S , / ,38 S ,30 Pystyputken säätöyhde Kuvaus P a säätövara mm Yhde DN ,70 S ,20 Tiiviste 40 S ,00 Pistomuhvi DN A C Tuotenro Hinta ,3 S , ,0 S ,40 C A 134

10 SMU PLUS VIEMÄRÖINTIJÄRJESTELMÄ VIEMÄRIT SMU PLUS VALURAUTAVIEMÄRIPUTKI SMU PLUS L=3 m Tuotteen nimi CE-merkintä, paloluokitus Putken koko Tuotantokuukausi Standardi valurautaputkille ja osille ISO-standardi DN ulko Ø mm nippu ,7 S , ,4 S , ,7 S , ,5 S , ,2 S , ,3 S , ,1 S ,00 SMU Plus - paras ratkaisu vaativiin olosuhteisiin SMU PLUS -putki on suunniteltu normaalia kotitalouskäyttöä vaativampaan ammattikäyttöön. Se sopii käytettäväksi julkisissa rakennuksissa, joissa on esim. ruokala tai ravintolatoimintaa, ammattikeittiöissä, sairaaloissa, laboratorioissa, teollisuudessa ja muissa vaativissa kohteissa kuten pitkissä vaakavedoissa. Ulkopuolisen sinkkisuojauksensa ansiosta SMU PLUS järjestelmä soveltuu käytettäväksi myös kylmissä pysäköintitaloissa, uimahalleissa ja muissa kohteissa, joissa putkien ulkopintaan kondensoituu vettä. Soveltuu myös maa-asennukseen. SMU PLUS-pinnoite pidentää putkiston käyttöikää Suosittelemme SMU Plus putkea kaikkiin vaativiin kohteisiin (ph). Käyttösuositus: Myös huonosti tuulettuviin asuinkerrostalon pitkiin vaakalinjoihin, joissa lisäksi vähäinen kaato esim. vaakakokooja. Järjestelmään kuuluvat erikoispinnoitetut SMU PLUS putkiyhteet. SMU PLUS putket on pinnoitettu sisäpuolisesti kaksinkertaisella epoksihartsipinnoitteella 250 µm ja ulkopuolisella sinkkipinnoitteella 130 g/m2 ja maalattu harmaalla akryylilakalla 40µm. SMU PLUS yhteet on pinnoitettu harmaalla epoksilla 250 µm. SMU PLUS järjestelmä on käytössä kestävä ja taloyhtiölle edullinen. 135

11 VIEMÄRIT SMU PLUS VIEMÄRÖINTIJÄRJESTELMÄ SMU PLUS KULMAYHTEET Kulmayhde 22 PLUS DN b H h Säde ,45 S , ,74 S , ,33 S , ,57 S , ,5 4,50 S , ,5 8,40 S , ,90 S ,10 Kulmayhde 45 PLUS DN b H h Säde ,56 S , ,00 S , ,40 S , ,5 3,00 S , ,5 5,30 S , ,5 9,50 S , ,90 S ,10 Kulmayhde 68 PLUS DN b H h Säde ,72 S , ,20 S , ,5 1,75 S , ,5 4,10 S , ,5 7,10 S , ,5 12,20 S ,70 Kulmayhde 88 PLUS DN b H h Säde ,5 0,72 S , ,5 1,75 S , ,5 2,00 S , ,10 S , ,80 S , ,10 S , ,40 S ,10 136

12 SMU PLUS VIEMÄRÖINTIJÄRJESTELMÄ VIEMÄRIT SMU PLUS HAARAYHTEET Haarayhde 45 PLUS ,35 S , ,00 S , ,80 S , ,75 S , ,78 S , ,00 S , ,30 S ,30 Haarayhde 68 PLUS ,00 S , ,75 S , ,50 S , ,50 S , ,69 S ,90 Tuotenro LVI-ro Hinta ,00 S , ,80 S , ,03 S , ,75 S , ,36 S , ,50 S , ,00 S ,30 Haarayhde 88 PLUS 100/ ,40 S ,90 100/ ,97 S ,80 150/ ,12 S ,00 200/ ,64 S ,20 200/ ,43 S ,50 250/ ,40 S ,60 300/ ,60 S ,00 Supistava haarayhde 45 PLUS 137

13 VIEMÄRIT SMU PLUS VIEMÄRÖINTIJÄRJESTELMÄ SMU PLUS HAARAYHTEET Supistava haarayhde 68 PLUS 100/ ,00 S ,60 150/ ,80 S ,90 Supistava haarayhde 88 PLUS 100/ ,05 S ,60 100/ ,60 S ,00 Kaksoishaarayhde 45 PLUS ,40 S ,40 Kaksoishaarayhde 68 PLUS ,40 S , ,20 S ,20 Kaksoishaarayhde 88 PLUS ,70 S ,10 Nurkkahaarayhde 45 PLUS ,87 S ,10 138

14 SMU PLUS VIEMÄRÖINTIJÄRJESTELMÄ VIEMÄRIT SMU PLUS HAARAYHTEET JA PALJETULPPA Pohjakulma 88 PLUS DN L X R Tuotenro Hinta 100 laajasäteinen ,23 S , ,80 S , ,49 S ,10 Nurkkahaarayhde 68 PLUS ,85 S , ,30 S ,50 Pitkä haarayhde 45 PLUS Pitkä haarayhde 68 PLUS ,20 S ,10 DN DE L h ,34 S , ,00 S , ,25 S , ,20 S , ,20 S , ,00 S ,40 Paljetulpat PLUS 139

15 VIEMÄRIT SMU PLUS VIEMÄRÖINTIJÄRJESTELMÄ SMU PLUS MUUT YHTEET Hajulukko PLUS DN L b c H h1/h / ,90 S , / ,50 S , / ,75 S ,40 Puhdistusputki PLUS DN L b sisäø ulkoø ,96 S , ,00 S , * ,0 S , * ,5 S , * ,0 S ,10 L ,76 S , ,36 S ,00 DN 100 *) Luukku pulteilla. DN 100 pyöreällä luukulla, DN nelikanttisella luukulla. L DN Supistusyhteet PLUS DN L h 70/ ,56 S ,90 100/ ,80 S ,50 100/ ,90 S ,40 150/ ,95 S ,90 200/ ,60 S ,70 200/ ,40 S ,60 250/ ,00 S ,20 250/ ,30 S ,50 250/ ,70 S ,70 300/ ,50 S ,70 300/ ,70 S ,70 300/ ,20 S ,20 300/ ,70 S ,70 140

16 LIITOKSET JA KANNAKOINTI VIEMÄRIT LIITOSPANNAT DN ltk S ,40 Duo EPDM-kumi S , S , S , S , S ,00 Koko pituudeltaan taivutettu vaipan reuna suojaa kumitiivistettä mekaanisilta vahingoilta ja pitää kumitiivisteen paikallaan ennen asennusta sekä sen aikana. Suurten tiivistyspintojen ansiosta panta on helppo työntää putken päähän. Panta sallii suurimmatkin putkitoleranssit. Vetokuormitusten alaisilla alueilla ei ole hitsauspisteitä. Erikoisvahva keskiolake estää äänten siirtymisen putkilinjassa. Panta on valmiiksi koottu - ei irrallisia osia. Unic EPDM-kumi DN ltk S , S , S , S ,30 Yksipulttinen liitospanta (DN 150 kaksiosainen, kahdella pultilla). Paineenkesto sama kuin Duo-pannalla. Grip EPDM-kumi DN ltk max bar Käyttöalue Käyttöalue Käyttöalue S , S , S , S , S tied. Grip-pantaa käytetään putki- ja osaliitoksiin ankkuroimaan pitkittäisvoimia esim. pohjakulman liittämisessä. Grip-pannassa on ruostumattomasta teräksestä valmistetut kynsirenkaat, jotka estävät putkien päiden liukumisen ulos pannasta. Toimitetaan valmiiksi koottuna. Panta on merkitty sinisellä täplällä. 141

17 VIEMÄRIT LIITOKSET JA KANNAKOINTI LIITOSPANNAT CV EPDM-kumi Kiristysmomentti 7-9 Nm DN 50 S ,20 70 S , S , S , S ,90 Redox EPDM-kumi Kiristysmomentti Nm Kuusiokoloavain 5 mm Suuremmat koot tiedusteltaessa. Suorareunainen panta on helppo asentaa ahtaisiinkin paikkoihin. Pantaa käytetään rakennusten sisäpuolisiin viemärikorjauksiin. DN S , S , S , S ,50 Suuremmat koot tiedusteltaessa. Putken halkaisija supistetaan suoraan pannassa. Erikoistiivisteen ansiosta ei tarvita supistusyhdettä eikä ylimääräistä liitospantaa. Konfix EPDM-kumi DN ltk Käyttöalue S , S , S ,90 Joustava liitin valurautaviemäriputkien liittämiseksi muihin putkiin. Voidaan käyttää myös sulkutulppana. Plasto EPDM-kumi Kiristysmomentti Nm Kuusiokoloavain 5 mm DN-de Muovi de 50-GR de 58 S ,10 Muovi de 58-GR de 58 S , S , S , * S ,10 Plasto-panta on suunniteltu valurauta- ja muoviviemäreiden yhteenliittämiseen. Pannassa on metallinen kartiotukirengas, joka estää muoviputken kasaanpainumisen sekä varmistaa liitoksen tasaisen kiristymisen. *) Tilattaessa mainittava putkityyppi ja koko 142

18 LIITOKSET JA KANNAKOINTI VIEMÄRIT LIITOSPANNAT TERRA AISI 304, NPR-kumi DN Käyttöalue S , S , S , S , S , S ,30 Terra-panta on rakenteeltaan samanlainen kuin Duo-panta, mutta se on valmistettu ruostumattomasta teräksestä AISI 304. Panta on korroosionkestävä ja soveltuu erityisesti maa-asennuksiin ja muihin syövyttäviin ympäristöihin. Merkitty punaisella täplälllä. Tukipanta DN max paine Nm D mm S , S , S , S , S ,00 Tukipantaa käytetään lukitsemaan liitospanta ja varmistamaan siten putkiston vesitiiveys ja mekaaninen kestävyys. Korjausvanne AISI 304, NBR-kumi Käyttöalue PN L mm Tuotenro Hinta S , S , S , S , S , S , S , S , S , S , S , S , S , S ,70 Käytetään pieniin esim. korroosion tai jäätymisen aiheuttamiin vaurioihin valurauta-, kupari- ja teräsputkille S , S , S ,70 143

19 VIEMÄRIT LIITOKSET JA KANNAKOINTI KANNAKKEET JA KONSOLIT Äänivaimennetut kiintokannakkeet DN L mm a mm b mm Ø mm ,50 S , ,20 S ,00 Valmiskonsolit DN Kuvaus Pituus mm Leveys mm Kantavuus F1 kn Kantavuus F2 kn Tuotenro LVI-nro Hinta 100 FRK ,3 1,65 S ,70 F AZ F1 F AZ F2 F AX F AX F BX M G L/2 F BX M G L Taulukoissa esitetyillä kantavuusarvoilla ei ylitetä suurinta taipumaa, joka on f=l/150 L Rapid SE putkikannake ja Silencer äänenvaimennin Kuvaus DN Rapid SE ,90 Silencer S ,80 Käytetään viemäreiden pystylinjoihin yhdessä kiintokannakkeen kanssa Aquasafe-ääniteknisen viemäröintijärjestelmän yhteydessä. Estää tehokkaasti äänen kulkeutumisen runkorakenteisiin. Äänitaso jopa alle 10 db. Aquasafe-erikoistyökalu Kuvaus Duomat S ,20 144

20 LIITOKSET JA KANNAKOINTI VIEMÄRIT TARVIKKEET SR5 viemärikannake DN Kuusiomutteri 70 M , M , M , M ,70 Tyyppihyväksyntä nr. P-BWU03-I Missel-palokatkot seinä- ja välipohjaläpivienteihin Tuotenro Kuvaus DN Putken ulko Ø mm Hinta /kpl S MSA 4-R90 mansetti putkelle ,60 S MSA 4-R90 mansetti putkelle ,00 S MSA 4-R90 mansetti putkelle ,00 S MSA 4-R90-A haarayhteelle 100x70-45º 110/78 80,40 S MSA 4-R90-A haarayhteelle 100x100-45º ,60 S MSA 4-R90-A haarayhteelle 100x70-88º 110/78 74,30 S MSA 4-R90-A haarayhteelle 100x100-88º , MSA 4-R90-D kaksoishaarayhteelle 100x100x100-88º , MSA 4-R90-B kulmayhteelle 70-45º 78 39, MSA 4-R90-B kulmayhteelle º , MSA 4-R90-B kulmayhteelle 70-88º 78 45, MSA 4-R90-B kulmayhteelle º ,90 145

21 VIEMÄRIT LIITOKSET JA KANNAKOINTI TOLERANSSI- JA MUUNTOLIITTIMET Toleranssiliitin Canada Plus 1-2,5 bar Ks. suuremmat koot s. 78 Käyttöalue * Max paine bar Pituus mm , ,29 S , , ,45 S , , ,80 S , , ,80 S , , ,00 S , ,05 S , , ,15 S , , ,65 S , , ,90 S , , ,95 S , , ,35 S , , ,35 S , , ,75 S , , ,90 S , , ,50 S , , ,65 S , , ,20 S , , ,40 S , , ,65 S , , ,85 S , , ,40 S , , ,20 S ,30 *) Huom. Toleranssiliitin on tarkoitettu ulkohalkaisijaltaan samankokoisten putkien yhteenliittämiseen. Supistava liitin ks. seuraava sivu. Canada Plus soveltuu erilaisten putkimateriaalien yhteenliittämiseen esimerkiksi valurauta-rst. Soveltuu erinomaisesti erityisesti saneerauskohteisiin laajan toleranssialueen ansiosta. Soveltuu myös maa-asennuksiin. Materiaalit: EPDM-kumi, kiristysvanteet sekä ulkokuori austeniittinen, ruostumaton teräs (1.4301, V2A). Lämpötilankesto -40 C C. Lyhytaikainen maksimilämpötila C. Kestää hyvin happoja. Hyvä otsonin ja lauhdeveden kestävyys. 146

22 LIITOKSET JA KANNAKOINTI VIEMÄRIT TOLERANSSI- JA MUUNTOLIITTIMET Muuntoliitin 0,6 bar Käyttöalue A Käyttöalue B Pituus mm ,20 S , ,38 S , ,27 S , ,45 S , ,56 S , ,60 S , ,79 S , ,40 S , ,45 S , ,60 S , ,05 S , ,25 S , ,00 S , ,80 S , ,95 S , ,95 S , ,70 S , ,60 S , ,10 S , ,45 S , ,55 S , ,50 S , ,15 S , ,75 S ,30 DN Käyttöalue Pituus mm Tuotenro Hinta ,3 S , ,5 S , ,4 S , ,2 S , ,2 S , ,1 S ,00 Genius joustava liitin 2,5 bar Genius-liittimellä voidaan yhdistää eri putkimateriaaleja ja kokoja leikkaamalla osa kumista tarvittaessa. valurauta/valurauta valurauta/pvc asbestisementti/pvc Materiaalit: Tiivistekumi EPDM Kiristinpanta RST 147

23 VIEMÄRIT LATTIAKAIVOT VALURAUTAISET LATTIAKAIVOT Valurautakaivo DN 70 Ø 150 mm Kuvaus DN Pystykaivo 1 sivuliitäntä 70 S ,30 Pystykaivo 2 sivuliitäntämahdollisuutta 70 S ,00 Vaakakaivo 2 sivuliitäntämahdollisuutta 70 S ,60 Vaakakaivo 70 S ,20 Pystykaivo 70 S ,10 Multistop vesilukko jousikuormitettu, hajutiivis S ,10 Neliökansi PK 200 S ,50 Irtokansi 150 HST S ,80 Irtokansi 150 HST poistoputken rei ällä S ,90 Lukitusruuvisarja HST-kannelle S ,90 Vedeneristyslevy HST S ,30 Sivuliitäntäyhde HepVO 32 S ,00 Kiristysrengas automaattinen S ,60 Kaivot sisältävät muovikannen, vesilukon ja yhden sivuliitäntäyhteen. Ø 220 Ø 150 Ø 220 Ø Ø Ø75 Ø 220 Ø 220 Ø 150 Ø 150 Ø Ø 75 Neliökansi PK 200 Multistop vesilukko 148

24 PADOTUSVENTTIILIT JA PUTKISTOLÄPÄT VIEMÄRIT PADOTUSVENTTIILIT Univa Staufix tulvavesisulku sululla PVC-muovia DN/de L mm H mm AxB mm 100/ x155 1,9 S ,00 150/ x200 4,0 S ,10 200/ x248 6,0 S ,80 Sade- ja perusvesiverkostoihin. EI WC-VESILLE. Hyvä putkiston pesumahdollisuus saadaan aikaan avaamalla sulkukansi ja vetämällä läppä ulos. Läppä itsestään sulkeutuva, myös käsin suljettavissa. EI käsin suljettavissa. Univa Staufix tulvavesisulku kahvaton PVC-muovia DN/de L mm H mm AxB mm 100/ x155 1,9 S ,80 150/ x200 3,7 S ,10 200/ x248 5,5 S ,30 Putkistoläpät Kuvaus DN De L mm Tuotenro Hinta Eco Flap N ,3 S N 87,40 Eco-Flap N ,4 S N 111,40 Eco-Flap N ,6 S N 119,20 Eco-Flap N ,0 S NE 190,50 Multi N (PE, EPDM) ,20 S N 338,30 Multi N (PE, EPDM) ,7 S ,40 149

25 VIEMÄRIT PADOTUSVENTTIILIT PADOTUSVENTTIILIT Multitube padotusventtiili DN A B C D E Tuotenro Hinta ,0 S , ,0 S ,40 DN 250 DN 300 Eurofix padotusventtiilikaivo PVC-muovia Vain harmaille vesille. Betonilattialle Kuvaus DN L mm H1 H2 Eurofix S ,10 Eurofix S ,30 Korotusosa S ,00 150

26 SGPS VÄESTÖNSUOJAN SULKUVENTTIILIKAIVOT VIEMÄRIT SULKUVENTTIILIKAIVOT JA PADOTUSVENTTIILIT Sulkuventtilikaivo SVK Kuvaus DN H mm L mm A mm SVK (-70) S ,90 SVK S ,40 SVK S ,20 Myös WC-vesille MIN Kumiluistiventtiili valurautaa 2. Huoltokaivo PE-muovia DN Valurautakansisto Saatavana myös neliskanttisella kehyksellä SCCBR 40BF. 1 3 MIN 150 Padotusventtiilit Kuvaus DN H mm L mm A mm Padotusventtiili S ,30 Padotusventtiili S ,40 Saatavana myös venttiilin varaosat. 151

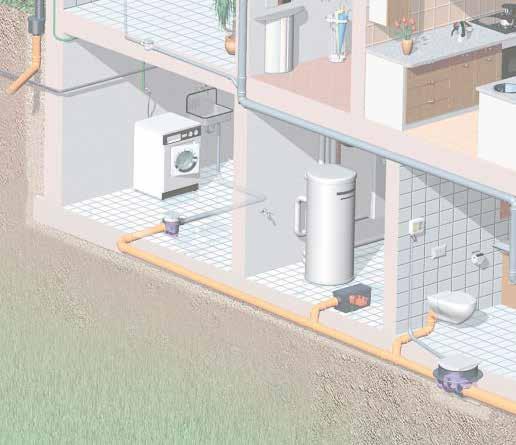

27 VIEMÄRIT KESSEL KELLARIKAIVOT Universal betonilattialle PP-muovia Kuvaus DN Universal muovikannella 100 S ,40 Universal RST-kannella 100 S ,60 Universal korotusosa H=175 mm ABS-muovi S ,90 Universal on varustettu kaksinkertaisella takaiskusululla ja omana kokonaisuutena toimivalla hajulukolla, lieteastialla, ritiläkannella/-kansilla. Molemmat läpät ovat itsetoimivia, toinen on käsin lukittava hätäsulku. Optimaalinen putkenpuhdistus irrottamalla takaiskuventiili. Sivuliitännät 2 kpl DN 50 ja 1 kpl DN 70. Ulostulo sivussa 2,5. Virtaama 1,8 l/s. Universal laattalattialle Käytetään aina laatta-asennuksissa! Kuvaus DN Universal korotusosalla, vedeneristyslevyllä ja RST-kannella H=150 mm Kaivo PP-muovia, korotusosa ABS-muovia 100 S ,20 Kellaritilat, jotka ovat padotuskorkeuden alapuolella tulee suojata asianmukaisella tavalla. Teknisesti ainutlaatuinen Universal-kellarikaivo suojaa talon tulvimiselta, sillä kaivo on varustettu kaksinkertaisella takaiskusululla. Universal-kellarikaivon ominaisuudet: z Pienikokoinen ja helppo asentaa. z Säädettävissä korkeussuunnassa portaattomasti. z Kantta voidaan kiertää 360 z Kantta voidaan kallistaa, jolloin se on helposti sovitettavissa laatoitukseen. 152

28 VIEMÄRIT VALURAUTAVIEMÄRIN TYÖSELITYS Kiinteistön sisäpuoliset viemärit ovat pääosin valurautaa, merkintä esim. V 100 tai GR 100. Viemäröinti toteutetaan punaisella SMU S tai harmaalla SMU Plus -järjestelmällä (Saint-Gobain PAM). Kaikkien tarvikkeiden tulee täyttää SFS-EN 877 standardin vaatimukset. Normin mukaisten valurautaisten viemärituotteiden on oltava CE-merkittyjä ja palotestattuja. Asennusseinän tulee olla riittävän massiivinen, vähintään 220 /m² tai vastaavat vaimennusarvot omaava rakenne. Asennusseinäksi ei kuitenkaan suositella seinää, joka rajoittuu äänisuojeltuun tilaan, esimerkiksi makuuhuoneeseen. Mikäli massiivista asennusseinää ei ole, putket kiinnitetään asennuskiskoon, joka kiinnitetään vain välipohjien kohdalta. Näin vähennetään runkoäänien kulkeutumista seinärakenteisiin. Kiskot ja putkirakenteet eivät saa missään kohdin olla kiinni kevyissä seinärakenteissa. Putki- ja osaliitoksiin käytetään vain vaimentavia pantoja, kuten DUO-panta. Pannat tulee kiristää oikeaan momenttiin esim. DUO 3,5..5,5 Nm, GRIP 7..9 Nm ja UNIC Nm. Putkien välille ei saa syntyä äänisiltoja. DN 100 pystylinjat kannakoidaan ääntäeristävillä RAPID-SE -kannakkeilla. Vaakalinjat kannakoidaan aina äänieristetyillä kannakkeilla, esim. SR 5 tai BSA-kannake. Vaimentamattomia kannakkeita ei saa käyttää rakennuksissa, joille on asetettu äänivaatimuksia. Pystylinja kannatetaan linjan alapäästä ääntäeristävällä kiintokannakkeella. joka kiinnitetään joko holviin tai massiiviseen seinään valmiskonsolilla. Kiintokannakointi tulee tehdä viiden kerroksen välein. Pystykokoojalinjoissa ei saa tehdä sivuttaissiirtoja. Jokainen sivuttaissiirto aiheuttaa ääniongelman. Läpiviennit eristetään rakenteista palonkestävällä mineraalivillalla esim. U-Protect (Isover) tai MSA 4R90 (Missel) tai muulla CE-merkityllä tuotteella huomioiden vaadittu paloluokka. Läpivientejä ei äänisiltojen vuoksi saa valaa kiinni putkiin. Putkivedot alaslasketuissa katoissa on suunniteltava yhdessä ääniteknisen asiantuntijan kanssa. Perusratkaisuna eristys suoritetaan kuten hormeissa. Pohjakulmana käytetään pitkällä (250 mm) tyyntövälillä varustettua pohjakulmaa tai vähintään loivaa 88 asteen pohjakulmaa. Pohjakulman liitoksissa käytetään vetoakestäviä GRIP-pantoja. Kulmaa ei saa valaa kiinni rakenteeseen. Viemärilinjoihin on asennettava määräysten mukaiset puhdistusluukut, joihin on esteetön pääsy. Tarkistusluukkujen on oltava ilmatiiviitä ja paloluokiteltuja. Detaljikuvat on liitetty piirustuksiin. Hormin seinämän materiaali on valittava niin, että se täyttää kyseessä olevan kohteen äänivaatimukset. Vähimmäisvaatimus materiaalin vahvuudelle on kaksinkertainen 13 mm:n EK-kipsilevy tai rakenne, jolla on vastaavat vaimennusominaisuudet (massa ja tiiviys). Kaikuefektien poistamiseksi hormi vuorataan villalevyllä ainakin yhdeltä sivulta. Kaiku voidaan poistaa myös IV-kanavien villaeristeellä (villan oltava pinnoittamatonta). Kerrosvälien sulkeminen välipohjien kohdalta vähentää kaikutilan syntymistä. Putken katkaisupinnat tulee käsitellä paikkamaalilla (Extrem). 153

29 Miksi valita valurautainen PAM SMU-viemärijärjestelmä? Paloturvallisuus - valurauta on palamaton Saint-Gobain PAM SMU-viemärijärjestelmän paloturvallisuus on ehdoton. Sillä on järjestelmänä paloluokitus CE A2-s1-d0. Järjestelmän palamattomat materiaalit eivät levitä paloa eivätkä aiheuta myrkyllisiä kaasuja. Savu on suurin kuoleman aiheuttaja 30 ensimmäisen minuutin aikana palon alkamispisteestä. Tulipalossa SMU-järjestelmä ei pala eikä romahda, vaan säilyy tiiviisti suljettuna. Näin tulipalo ei kiihdy palotilassa, eikä pääse leviämään ylös, sivulle eikä myöskään alakerroksiin. Kestävä ja pitkäikäinen Valurauta kestää hyvin kuumuutta ja kylmyyttä. Valuraudan vähäinen lämpölaajeneminen on suunnilleen sama kuin betonilla. Punainen SMU S -järjestelmä on tarkoitettu kotitalouksien normaaleille jätevesille. Harmaan SMU Plus -putken tuplapinnoitteet puolestaan varmistavat kestävyyden aggressiivisia jätevesiä ja korkeita lämpötiloja vastaan. SMU Plus soveltuu mainiosti myös tavallisiin asuinkerrostaloihin, joissa erikoispinnoitteet pidentävät viemäriputkiston käyttöikää parantaen kokonaistaloudellisuutta. SMU Plus -putkea voidaankäyttää sinkkikersiin esimerkiksi pohjaviemäriin. Hiljainen Melu on yksi suurimmista terveysriskeistä ja elämänlaatua heikentävistä tekijöistä erityisesti kerrostaloissa, joissa äänet kulkeutuvat helposti pitkin rakenteita. Valurautaputki on massansa ansiosta luonnostaan hiljainen. SMU-järjestelmän testitulokset ovat loistavia myös suurilla virtauksilla. SMU PLUS RAKENNE 1. Epoksihartsi 250 µm 2. Valurauta 4. Akryylilakka 40 µm SMU RAKENNE 1. Epoksihartsi 130 µm 2. Valurauta 4. Akryylilakka 40 µm

30 merkintä CE-merkintä ja palotestaus on tullut pakolliseksi alkaen. Pakollinen EN 877 normin mukaisille valurautaisille viemärituotteille. Vähimmäisedellytys tuotteen saattamiseksi markkinoille EU:ssa ja Euroopan talousalueella. Ainoa pakollinen vaatimus viemärituotteille on paloturvallisuus, joka on testattava kolmannen sertifioidun osapuolen toimesta. Muilta osin riittää, että valmistaja valvoo laatuaan ja ilmoittaa sen täyttävän EN 877-normin vaatimukset. Saint-Gobain käyttää edelleen kolmannen osapuolen laaduntarkkailua koskien kaikkia standardin vaatimuksia. Saint-Gobainin valurautaviemärijärjestelmä sai palotesteissä parhaan mahdollisen luokituksen A2-s1, d0. On huomattava, että kaikki osat on oltava testin mukaisesti samaa järjestelmää, jotta CE-merkintää voidaan käyttää. Erinomainen paloturvallisuusluokitus koko viemärijärjestelmälle SMU S A2-s1,d0A2 d0 Palamaton rakennustuote Matala savunmuodostus Ei tippuvia palavia pisaroita
