2 Muutoksia Nevax Oy:ssa Nevax Oy tuo maahan laadukkaita peltisepäntyökaluja ja levyntyöstökoneita. Tässä kuvastossa esittelemme suuren osan tuotteistamme. Huhtikuussa 2018 Nevax Oy:n toiminta on siirtynyt liiketoimintakaupalla Kalle ja Juhani Joutsensaarelle. Yhtiö panostaa jatkossakin erinomaiseen asiakaspalveluun ja laatutuotteiden välitykseen alan ammattilaiselle. Edustamamme valmistajat käsityökaluissa Edustamamme valmistajat levyntyöstökoneissa Nevax Oy gsm

3 SISÄLLYSLUETTELO PELTISAKSET... 4 LEIKKURIT... 6 LISTAPIHDIT... 8 PIHDIT... 9 KATTOTYÖKALUT...15 RULLATAIVUTTIMET...21 VASARAT...25 RAUDAT...26 MITTA- JA PIIRTOTYÖKALUT...27 JUOTOSKOLVIT...29 PAINEILMATYÖKALUT...30 PISTEHITSAUSKONEET...32 LÄVISTYS- JA SAUMAUSTYÖKALUT...33 KATTOSAUMALEIKKURI...34 LEIKKURIT...35 NAKERTAJAT...37 PROFIILINAKERTAJAT...39 SAUMANSULKIJAT...40 HITSAUSVIISTEENTYÖSTÄJÄT...42 MUUT SÄHKÖTYÖKALUT...43 SAUMAUSKONE...46 KATTOTYÖKONEET...47 LEIKKURIT...48 NAKERTAJAT...49 KATTOPELLIN TYÖSTÖ...50 HASPELIT JA KELAVAUNUT...51 SAUMAUSKONEET...53 SIKKIKONEET...56 LEVYTYÖKONEET...58 LEVYLEIKKURIT...64 KANTTIKONEET

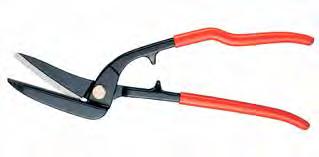

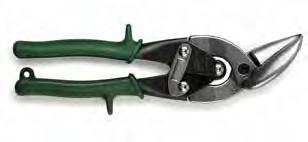

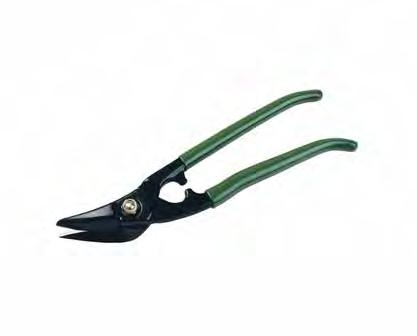

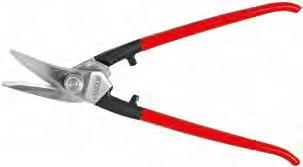

4 PELTISAKSET Kattopeltisakset MR 340 Bahco Nro Pituus Tyyppi mm O Maalattu mustaksi, topatut varret. Ergonomisesti muotoiltu yläleuka. Kattopeltisakset Stubai Pelican Nro Pituus Tyyppi mm O Lakattu, topatut varret. Peltisakset Stubai Kombi Nro Pituus Tyyppi Väri mm O Pun mm V Pun Lakattu, topatut varret. Pyöröreikäsakset Stubai Nro Pituus Tyyppi mm O mm V Peltisakset Bahco Nro Pituus Tyyppi Väri mm O Vihr mm V Pun 1029J31 210mm O hampaaton 1029J32 210mm V hampaaton Nivelsakset 6510 Midwest Nro Pituus Tyyppi Väri mm O Vihr mm V Pun mm Suora Keltainen Max. levynvahvuus 1,25mm. 4

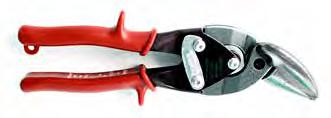

5 PELTISAKSET Nivelsakset 6510 RST Midwest Nro Pituus Tyyppi Väri 1040R1 250mm O Vihr 1040R2 250mm V Pun Max. levynvahvuus 1,00mm. Nivelsakset 6900 kulmamalli 90 Midwest Nro Pituus Tyyppi Väri mm O Vihr mm V Pun Leikkuukyky max. 1,25 Peltisakset WISS välityksellä Nro Pituus Tyyppi Väri mm O Vihr mm V Pun mm O Kelt Leikkuukapasiteetti max. 1,25mm Peltisakset Nro Pituus Tyyppi Väri mm O Vihr mm V Pun Leikkuukapasiteetti max. 1,25mm Spirosakset (tötsäsakset) Nro Pituus Aukkosyvyys Paino mm 65mm 1,25kg Terät tötsäsaksiin Nro Tyyppi pari Leikkuukapasiteetti max. 1,25mm 5

6 LEIKKURIT Slitsausleikkuri Bk1 Nro Pituus Aukkosyvyys mm 23mm Helpottaa levyn taivutusta. Rissaleikkuri ja ohjauskisko RAU Nro Kiskon pituus Max mm 0,6mm Reikäleikkuri HC1 Nro Pituus Kitasyvyys Paino mm 20,6mm 480g Varaterä reikäleikkuriin CB Nro

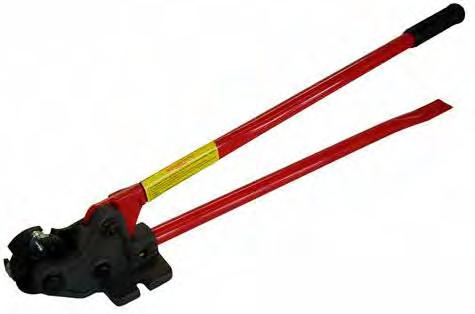

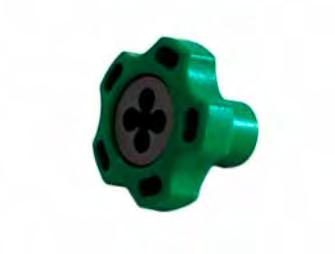

7 LEIKKURIT Kierretankoleikkuri HIT Nro Pituus Paino Teräpituus mm 4kg M8/M10 Varaterät kierretankoleikkuriin Nro Kierre M6 pari M8 pari M10 pari 1065R10 (rosteri) M10 pari Kaksileikkuinen terä. Kierteen puhdistaja Nro Kierre M M M10 Eristesakset Nro Tyyppi Pituus Teräpituus aaltomainen terä, puuvarsi 550mm 220mm 1051S12 suora terä, metallivarsi 610mm 230mm Eristemattojen leikkuuseen. Eristesakset, pitkä malli Nro Tyyppi Pituus Teräpituus mm 200mm 1052S27 metallivarret 970mm 220mm Eristemattojen leikkuuseen. 7

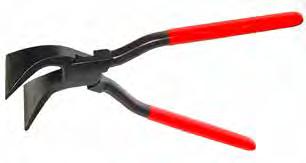

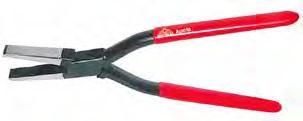

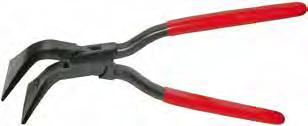

8 LISTAPIHDIT Kulmalistapihdit Stubai Nro Pituus Kitaleveys Aukkosyvyys mm 60mm 68mm Pvc-kädensijat. Suorat listapihdit Stubai Nro Pituus Kitaleveys Aukkosyvyys mm 80mm 82mm Suuri aukkosyvyys. Pvc-kädensijat. Suorat listapihdit Stubai Nro Pituus Kitaleveys Aukkosyvyys mm 40 ja 60 mm 50mm mm 80mm 65mm mm 100mm 70mm Pvc-kädensijat. Listapihdit Stubai Nro Pituus Kitaleveys Aukkosyvyys mm 18mm 50mm mm 40mm 50mm mm 60mm 50mm Sisäkkäiset saranat. 45 kulmassa, pvc-kädensijat. Listapihdit Stubai Nro Pituus Kitaleveys Aukkosyvyys 1130G40 260mm 40mm 45mm 1130G55 260mm 60mm 45mm mm 80mm 50mm mm 100mm 70mm Vierekkäiset saranat. 45 kulmassa, pvc-kädensijat. 8

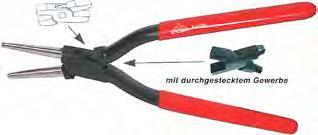

9 PIHDIT Pienet saumapihdit Nro Pituus Kitaleveys Aukkosyvyys mm 10mm 35mm 90 kulmassa, pvc-kädensijat. Saumapihdit Mini Stubai Nro Pituus Kitaleveys Aukkosyvyys mm 20mm 30mm 1121R20 180mm 20mm 30mm 45 kulmassa, pvc-kädensijat. 1121R20 on RST-malli mm 20mm 35mm Suora malli Suora saumapihti Stubai Nro Pituus Kitaleveys Aukkosyvyys mm 12mm 52mm Uritetut leuat. Pvc-kädensijat. Pyöröpihti Stubai Nro Pituus Aukkosyvyys mm 47mm mm 60mm Pvc-kädensijat. Kourupihti Stubai Nro Pituus Kitaleveys Aukkosyvyys mm 15mm 45mm Pvc-kädensijat. 9

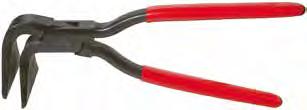

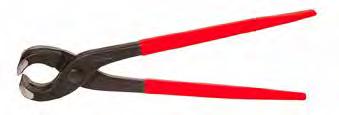

10 PIHDIT Saumapihdit Stubai Nro Pituus Kitaleveys Aukkosyvyys 1130D60 260mm 60mm 65mm 1130D80 300mm 80mm 90mm 45 kulmassa, suurempi aukkosyvyys. Saumapihdit Stubai Nro Pituus Kitaleveys Aukkosyvyys mm 40 ja 60mm 50mm mm 40 mm 40 mm 90 kulmassa, pvc -kädensijat. 1131R60 RST - varten. Listapihti Stubai 45 Nro Pituus Kitaleveys Aukkosyvyys mm 18mm 30mm Lyhyet taivutetut leuat, pvc-kädensijat. Tuplasaumapihdit Stubai Nro Pituus Kitaleveys Aukkosyvyys mm 50mm 15mm Pvc-kädensijat. Saumanavauspihdit Stubai Nro Pituus Kitaleveys mm 50mm Pvc-kädensijat. PS-pihti Stubai Nro Pituus Paino mm 600g Pvc-kädensijat. 10

11 PIHDIT Kattosaumapihdit (suora malli) Stubai Nro Pituus Kitaleveys Aukkosyvyys mm 120mm 125mm mm 140mm 125mm mm 160mm 190mm mm 180mm 190mm Suora malli. Kattosaumapihdit Stubai Nro Pituus Kitaleveys Aukkosyvyys mm 140mm 100mm mm 160mm 150mm mm 180mm 150mm Muuten samanlainen kuin suora malli, mutta kita taivutettu 30 astetta. Kattosaumapihdit Stubai Nro Pituus Kitaleveys Aukkosyvyys mm 160mm 190mm mm 180mm 190mm Suora malli, mutta yksi sivu 45 asteen kulmassa. Kattorivin lukituspihti Kitaleveys Paino 80 mm 0,55 kg Metallileuoilla Muovipinnoitetut leuat 11

12 PIHDIT Lukituspihdit Nro Pituus mm Listan kiinnitys kanavaan. Varaosat lukituspihtiin Nro Tyyppi Pistin Ruuvi/pistin Tyyny Ruuvi/tyyny Lukituspihdit SL1R / SL2 ( tukkopääpihti ) Tyyppi Pituus Kitasyvyys Paino SL1 203mm 9,5mm 454g SL2 203mm 6,35-15,9mm 454g SL1 SL2 Lukituspihti Kombi Nro Pituus mm Listan kiinnitys kanavaan. Lukkopihti Stubai Nro Pituus mm Hitsarin lukkopihti Stubai Nro Pituus mm 12

13 PIHDIT Popniittipihdit TT55 Nro Pituus mm Vanha perinteinen malli, ammattilaisen työkalu. Pipe crimper (adjustable) Pituus Kitasyvyys Paino 490 mm 45 mm 1,6 kg Supistuspihti C5R Pituus Kitasyvyys Paino 203 mm 41,3 mm 480 g Kulmintapihti N2 Pituus Kitasyvyys Paino 203 mm 20,6 mm 480 g Rankapihti PL 1R Pituus Kitasyvyys Paino 241 mm 38,1 mm 454 g 13

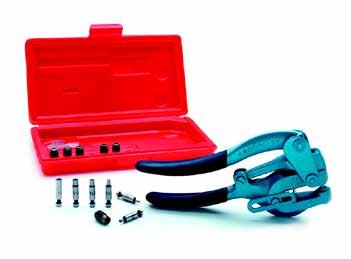

14 PIHDIT Reikäpihdit Roper Whitney Nro Pituus Aukkosyvyys Paino mm 45mm 1,15kg Vahvat reikäpihdit, jossa vaste. Toimitetaan pakkauksessa, jossa mukana 5 - sarjaa pistin + tyyny 3,25 ; 3,5 ; 4,0 ; 5,0 ja 6,0 mm. Reikäpihdit Edel 20 Nro Pituus Aukkosyvyys Paino mm 45mm 0,9kg Vahvat reikäpihdit päivittäiseen käyttöön. Toimitetaan pistin + tyynysetillä 3,3 mm. PVC - varret. Reikäpihdit Malco HP18KR Nro Pituus Aukkosyvyys Max. levynvahvuus mm 35 mm 0,75 Kevyt reikäpihti. Säädettävä kitasyvyys, palautusjousi, sis. pistin + tyyny 3,2 ja 4,8 mm. Max. 0,75 mm Reikäpihdit Malco CGPR Nro Pituus Aukkosyvyys Max. levynvahvuus mm 35 mm 1,2mm Pieni,kevyt reikäpihti,jossa on palautusjousi. Mukana pistin / tyyny 3,25 mm. Pituus 220 mm. Kita 35 mm. Max.levynvahvuus 1,2 mm. 14

15 KATTOTYÖKALUT Saumaustyökalut S2 / S3 / S6 Tyyppi Kitasyvyys Leveys S2 31mm 83mm S3 31mm 83mm S6 31mm 152mm Saumaustyökalut S5 / S9 S2 S3 S6 Tyyppi Kitasyvyys Leveys S5 50mm 127mm S9 50mm 229mm S5 S9 DEFT pellintaivutin Taivutussyvyys Taivutuspituus Paino 38 mm 610 mm 1,66 kg Työkalu kattopellin päätyreunojen taivuttamiseen. Veivi jatkosaumojen tekoon Koko 700 mm 1250 mm 15

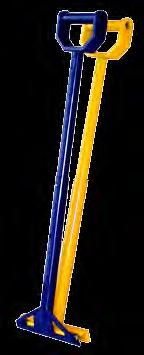

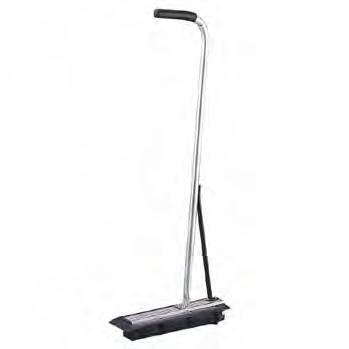

16 KATTOTYÖKALUT Magneettiharava Pituus Paino 800 mm 2,3 kg Kätevä magneettiharava esim. naulojen ja pellinpalojen keräämiseen. Pitkäikainen magneetti, joka on vaihdettavissa. Abratex saumaöljy Saumaöljy peltikatolle. 5 l ja 1 l purkit. Abra M82 saumakitti Abra M82 saumantiivistysaine. Paras tiivistysaine konesaumakattoihin. Tuubin koko 0,3 l. Klammeri 25 mm, 28 mm, 32 mm 16

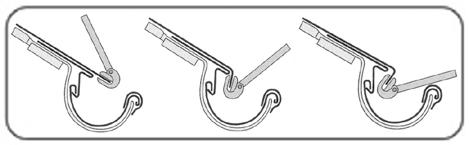

17 KATTOTYÖKALUT Rännikourun taivutin Stubai Nro Pituus Max. Paino mm 40x6mm 3,4kg Rännikourun taivutin Sorex Pituus Max. Paino 570 mm 8mm 3,5kg Rännikourujen suoristaja Nro Pituus Paino mm 1,5kg mm 1,2kg Dräco englarauta K8 Nro Sauman pituus Paino 1144K8 210mm 2,4kg Alkusauman kiinnittämiseen lyhyissä ja vaikeapääsyisissä julkisivuissa. Helppo käsitellä. Ei vahingoita maalattuja tai pinnoitettuja levyjä. Kevyt ja tehokas. Dräco tuplarauta K7 Nro Sauman pituus Paino 1144K7 210mm 2,4kg Sulkee esitaivutetun kulmasauman tuplasaumaksi. Alku- ja loppusaumakseen. Helppo ja nopea saumaus. Ei jätä painaumia maalattuihin tai pinnoitettuihin materiaaleihin. Säästää aikaa. 17

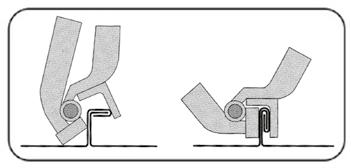

18 KATTOTYÖKALUT Lyhyt tuplarauta WDF Pituus Kita Leveys Paino 220 mm 50 mm 480 mm 2,5 kg Pitkä tuplarauta WDF Leveys Paino 220 mm 3,2 kg Räystäsrauta TK Pituus Kita Leveys Paino 250 mm 40 mm 250 mm 1,7 kg Puristusrauta TSCH Pituus Kita Leveys Paino 220 mm 60 mm 400 mm 2,0 kg 18

19 KATTOTYÖKALUT Lyhyt englarauta WFSCH Nro Pituus Kita Leveys Paino mm 50 mm 390 mm 1,1 kg Kapea englarauta Tuotenumero Tuotenumero / RGS lyhyt, pituus 210 mm / RGS pitkä, pituus 320 mm Rypytyspihti FD Pituus Kita Leveys Paino 340 mm 70 mm 400 mm 0,8 kg Levyntaivutin Nro Kitaleveys Kitasyvyys Paino mm 340mm 5,0kg mm 500mm 6,9kg 19

20 KATTOTYÖKALUT Lyhyt tuplarauta Pituus Kita Leveys Paino 220 mm 60 mm 480 mm 2,6 kg Lyhyt tuplarauta Nro Pituus Kita Leveys Paino mm 50 mm 480 mm 2,5 kg Räystäsrauta Nro Pituus Kita Leveys Paino mm 40 mm 250 mm 1,7 kg Puristusrauta Nro Pituus Kita Leveys Paino mm 60 mm 400 mm 2,0 kg Lyhyt englarauta Nro Pituus Kita Leveys Paino mm 50 mm 390 mm 1,1 kg 20

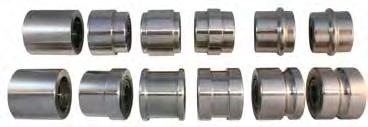

21 RULLATAIVUTTIMET Engla- ja tuplasaumarullat Englasaumarulla on viisirullainen Tuplasaumarulla on kahdella isolla rullalla Rulliin liitettävissä työntövarsi. 139 cm pitkä kahvoilla varustettu jäykkä työntövarsi rullille. Minibender Uusi malli, jossa ylärulla on 110 asteen kulmassa estämään pellin pinnan vahingoittumista. Alapuolisen akselin avulla voi säätää epäkeskeisesti rullien välystä 0,3 1,0 mm välillä. Nro Kitasyvyys Paino mm 1,1kg Multibender 200 Sikkaus ja Taivutustyökalu Vaihdettavat rullat Sikkisyvyys max. 3,5 mm Sivussa kääntyvä ohjausrulla Max. 0,6 mm teräslevy 21

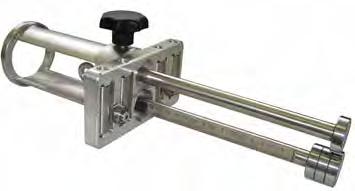

22 RULLATAIVUTTIMET EcO-Bender 3/200 Mallit Max. materiaalit: mm ja mm 0,7 mm teräspelti 1,0 mm alumiini 0,5 mm RST Erityisen kevyt. Varustettu 4 :llä ohjausrullalla sekä miellyttävällä O - kahvalla, joka voidaan poistaa haluttaessa. Ripustinrengas. 3 - eri käsittelyasentoa. Duo-Mini-Bender Mallit mm ja mm Kaksi Benderiä kytketään toisiinsa = Duobender Kiekkobenderit Nro Paino Taitos Max. materiaali ,8kg 8-40mm 1,0 mm ,9kg 8-40mm 1,0 mm 90 asteen kulma voidaan taittaa 180 asteeseen. Kiekkobender - pari pitkille kappaleille Kiekkobender max. 40 mm taitos 22

23 RULLATAIVUTTIMET Suprabenderit Kevyt käyttää Ergonomisesti muotoiltu kädensija 4 ohjausrullaa mm taivutus Taivutuskulma astetta Sopii mm. RST taivutukseen materiaalin joustovaran vuoksi Maxibender 350 Maxi benderin avulla voi tehdä 90 asteen taivutuksen pellin pintaa vahingoittamatta. Kitasyvyys Paino 350 mm 6,9 kg Pocket Bender Työkalu pienille 5-50 mm nostoille. 110 o rissat eivät vahingoita materiaalia. Taivutus Paino 5-50 mm 0,7 kg 23

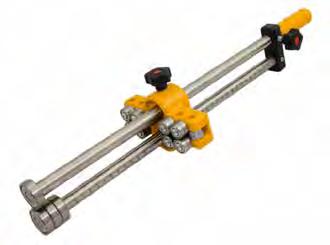

24 RULLATAIVUTTIMET Mini Benderit Malli Paino Taivutuskorkeus Max. materiaali Mini 10 C 0,4kg 5-10mm 0,60/ 0,80 mm Mini 25 A 0,35kg 5-25mm 0,60/ 0,80 mm Mini 25 B 0,45kg 5-25mm 0,60/ 0,80 mm Mini 25 C 0,45kg 5-25mm 0,60/ 0,80 mm Mini 60 C 0,65kg 5-60mm 0,60/ 0,80 mm Taivutusalue: 0 90 Uno Benderit Malli Paino Taivutuskorkeus Max. materiaali Uno 100 1,3kg 5-100mm 0,60/ 0,80 mm Uno 200 1,8kg 5-200mm 0,60/ 0,80 mm Uno 350 2,3kg 5-350mm 0,60/ 0,80 mm Taivutusalue: 0 90 Duo Benderit Malli Paino Taivutuskorkeus Max. materiaali Duo 200 3,8kg 5-200mm 0,60/ 0,80 mm Duo 350 3,8kg 5-350mm 0,60/ 0,80 mm Taivutusalue: 0 90 Kiekkobenderit Malli Paino Taitos Max. materiaali Mini Disc 20 0,65kg 8-20mm 0,60/ 0,80 mm Uno Disc 40 0,8kg 8-40mm 0,60/ 0,80 mm Duo Disc 40 3,2kg 8-40mm 0,60/ 0,80 mm 90 asteen kulma voidaan taittaa 180 asteeseen. 24

25 VASARAT Peltisepänvasara Stubai Nro Paino Varsi g lasikuitu g teräs Rekyylitön saumavasara Masc Paino 700g Mitat 300 x 115 x 30 mm Muovinuija, teräväkärkinen Stubai Nro Paino Koko Leveys g 175x85 35mm Muovinuija Nro Paino Koko Leveys g 145x85 35mm g 175x85 35mm Muovinuija, jossa viistovarsi Masc Mitat Paino 350 x 160 x 90 mm 0,7 kg Estää käsivammat edullisen asennon ansiosta. 25

26 RAUDAT Kosakka Stubai Nro Paino Koko Pituus g 35x35mm 170mm Teräsvarsi, kumipäällysteinen. Kosakka Nova Ergo Nro Paino Koko Pituus N1E 1500g 35x35mm 170mm 2 :delta sivulta muovipäällysteinen. Ergonominen muotoilu. Saumakapula Stubai Nro Koko Korkeus x x Litkarauta Nro Leveys Prisma Paino mm 22mm 1500g mm 25mm 1850g mm 25mm 2600g Pyörölitkarauta Nro Leveys Paino mm 2000kg 26

27 RAUDAT Litkarauta yksipuolinen Nro Leveys Paino mm 1500g Tuplasaumarauta Nro Leveys Prisma Paino mm 25x35mm 3kg Ryppyrauta Nro Haaran pituus Paino mm 900kg MITTA- JA PIIRTOTYÖKALUT Talmeter Nro Max. halkaisija Pituus ,6m 2m ,92m 3m Pituuksien ja säteitten mittaamiseen. Läpimenevä mittakieli. Skaalan toinen puoli on mm ja toinen pi-skaala (säteet). Piirtomitta Nro Tyyppi Mittapituus yksipuoleinen 90mm kaksipuoleinen 90mm Ykis- tai kaksipuolisena, mm -jaolla. 27

28 MITTA- JA PIIRTOTYÖKALUT Tankoharppi Nro Pituus mm Tankoharppi mm -jaolla, ohjausurat. Kulmamitta Masc Pituus 250 mm Kulmamitta, jossa astekulma ja mitta-asteikko. Kaariharppi Stubai Nro Jalan pituus mm mm mm mm mm Kulmamitta Stubai vasteella Koot 100 x x 495 mm Piirtotyökalu Stubai Nro Koko mm x 140 mm Pellin piirtämiseen 5 mm intervellein mm, RST. 28

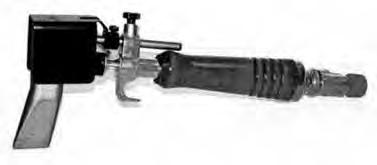

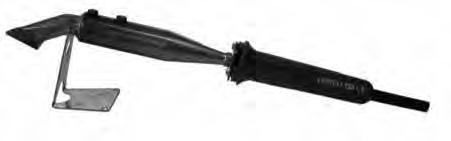

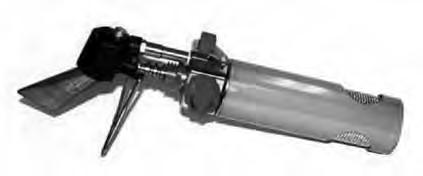

29 JUOTOSKOLVIT Tinakolvi Nro Pituus Paino mm 900g Klassinen malli, jossa 500 g vasarakolvi, tuulensuoja. Tinakolvi Express 367/8 Nro Pituus Paino mm 1,3kg Tinakolvi, jossa sisäänrakennettu piezosytytys 320 g vasarakolvi. Johdoton tinakolvi Express 364 Nro Pituus Paino mm 1,7kg Tinakolvi, jossa sisäänrakennettu piezosytytys 216 g vasarakolvi. Kaasukäyttöinen, jossa säiliö riittää 1-2 tunnin työskentelyyn. Tinakolvi Express Nro Teho Paino w 685g w 850g Sähköinen tinakolvi, jossa sähköä säästävä konstruktio. Nestekaasupullo tinakolviin Express Nro

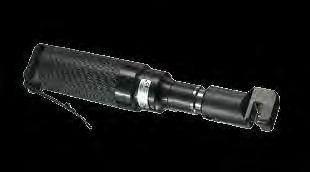

30 PAINEILMATYÖKALUT Sirkkelisaha CS3 Teränhalkaisija Paino 50 mm 1,4 kg Ohutlevylle ja alumiinille.max. Sahaussyvyys 10 mm säädettävä. Voidaan aloittaa keskeltä levyä. Helppo leikata suoraan. Lävistystyökalut H4 - H9 Pistin Levynvahvuus 3,25-8,0 mm Max. 4,0 mm Tehokas eri materiaalien rei itys, kuten teräs, RST ja alumiini. Työkalu yksinkertaistaa prosessia, jossa on paljon toistoja ja manuaaliset työkalut tekevät siitä vaikeaa. Työkalut ovat kevyitä ja niitä on helppo käsitellä. Purseeton reikä. Profiilirei ittäjä H 3349 Reikä Paino 5 x12 mm 2,3 kg Tämä työkalu toimii nopeasti ja tehokkaasti. Purseeton leikkuujälki. 30

31 PAINEILMATYÖKALUT Lankaleikkuri TA3 - TA15 Lindova Langan vahvuus Max. 8,0 mm Nopea ja voimakas leikkuu. Suuri kapasiteetti vaativienkin materiaalien leikkuuseen. Ei rasita käyttäjää kuten manuaaliset työkalut. Mahdollistaa pääsyn ahtaisiin paikkoihin. Pitkäikäinen ja luotettava tekniikka. Nauhaleikkuri TA10 - TA13 Lindova Max. nauhan leveys Max. nauhan paksuus 80 mm 2,5 mm Nopea ja voimakas leikkuu. Purseeton leikkaus. Saatavilla sekä kiinteään työpisteeseen, että käsikäyttöön. Kevyt ja tasapainoinen käyttää. Hiljainen ja värinätön. Lukituspihdit KV3 ja KV4 Lindova Nro Pituus Max. levynvahvuus Paino mm 1,25mm 1,3kg Listan kiinnittämiseen. Kääntyvä tyyny. Ilmankulutus 0,5 l / kerta. KV3 KV4 Sokkoniittimutterityökalut XT Lindova Malli Iskunpituus Vetovoima Paino XT 206 M3 - M6 0-4 mm 10 kn 1,3 kg XT 810 M3 - M mm 19,2 kn 2 kg XT 912 M4 - M mm 30 kn 2,2 kg XT työkaluissa on ainutlaatuinen prosessikontrolli, joka varmistaa, että niitin iskunpituus on juuri se, minkä käyttäjä on valinnut. Prosessi keskeytyy, mikäli poikkeamaa ilmenee. Niitti asetetaan tarkoituksenmukaisella voimalla eikä työkalu käytä tarpeetonta voimaa. Voimaa säästävä automatiikka on varmatoiminen ja huoltovapaa. 31

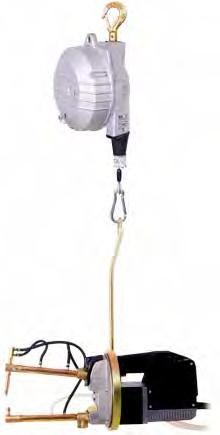

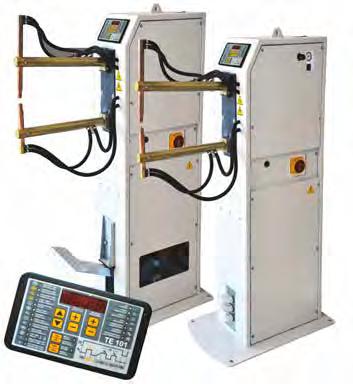

32 PISTEHITSAUSKONEET 7020, 7902, 7913, 7915 Tekniset tiedot ,0 kva elektronisella ajan säädöllä. 2,5 kva ajan ja virran säätö. Paineilmatoimiset,vesijäähdytteiset pistehitsauspihdit 6 kva N N Jalkatoiminen, kva, TE101 ohjaus 32

33 LÄVISTYS- JA SAUMAUSTYÖKALUT Tama Lävistys Kita Paino 2-8 mm 15 mm 1,3 kg Paineilmalävistin Paljon vaihtoehtoja, kysy lisää! Tama Lävistys Kita 2-8 mm / Max. 1,5 mm 40 mm Tama TR Lävistys Kita 2-8 mm / Max. 1,5 mm 40 mm Paineilmalävistin Tama Lävistys Kita 2-18 mm / Max. 2,0 mm 300 mm Myös ovaali, neliö ja suorakaide. Tama TH Lävistys Kita Isku 2-10 mm / Max. 1,5 mm 150 mm 10 mm Paineilmalävistin VK Lävistys Max ja 14 mm 3 mm Kulmintakone säteittäistyökaluilla. 33

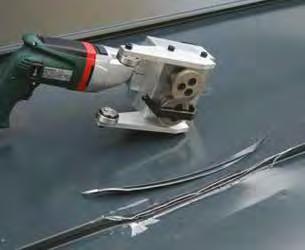

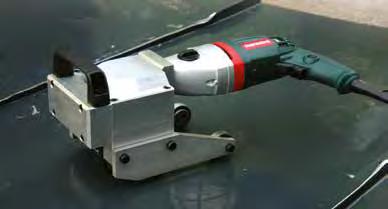

34 KATTOSAUMALEIKKURI Beaver Kattosaumaleikkuri Helppo tapa poistaa vanha peltikatto leikkaamalla saumat auki. Leikkaa max. 5,0 mm paksun sauman Säädettävä leikkuunopeus Nopea ja kipinöimätön leikkuu Leikkaa myös poikittaissaumat Voidaan aloittaa keskeltä riviä Leikkaa kumpaankin suuntaan Erittäin kevyt 34

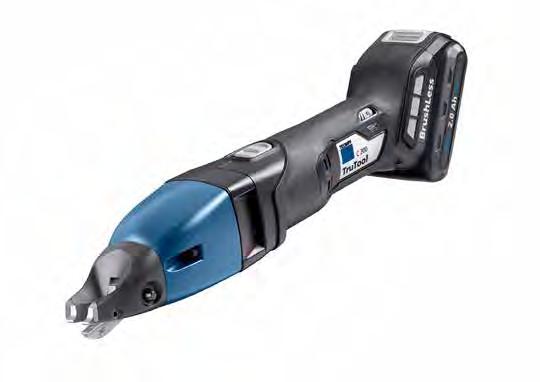

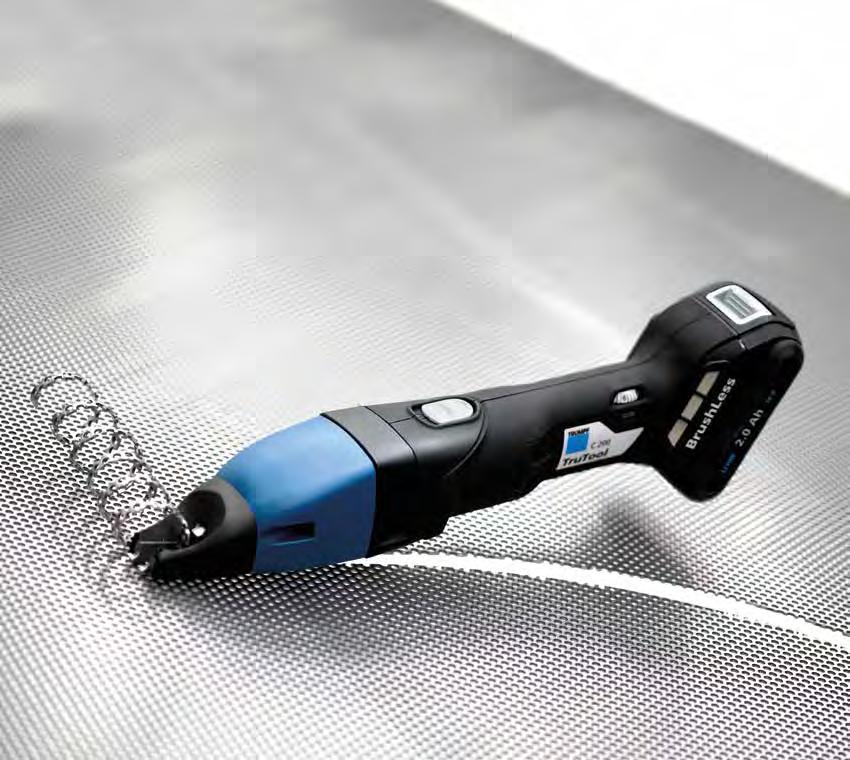

35 LEIKKURIT TruTool C 200 leikkuri Li-Ion 18 V UUTUUS! Tehokas 18 V Li-Ion akkutekniikka. Ladattuna 60% pitempi käyttöaika. Softgrip moottorikotelo antaa miellyttävän otteen koneesta. Avoin leikkuupää. Helppo koneen irroitus pellistä. Sopii hyvin saumapellin leikkuuseen. Lastunkatkaisua ei enää tarvita. Tarkka ja helppo asemointi sekä hyvä näkyvyys työkappaleeseen ja leikkuulinjaan Vääntymätön leikkuu. Pikavaihdettava terä ilman työkaluja Max. sauman paksuus 3,6 mm yhdessä erilaisten leikkuuterien kanssa. Erinomainen kierresaumakanavan leikkuussa. Saatavana 3 erilaista sivuterää eri tarkoituksiin. Teräsetti Set Spiro Set High Speed Set Keskiterä Set Ohutlevy Set Kurvi Set CR Teräs 400 N / mm 2 mm 1,5 2 1,5 2 0,5 1,5 1,5 Kierresaumaputki teräs 400 N / mm 2 mm 4 x 0,9 / 6 x 0,6 Teräs 600 N / mm 2 mm 1 0,8 1,5 Kierresaumaputki teräs mm 4 x 0,6 600 N / mm 2 Alumiini 250 N / mm 2 mm Työnopeus m / min Pienin säde mm L 40 / R Aloitusreikä mm Jännite V Paino 2 Ah akuilla kg 2,3 2,3 2,3 2,3 2,3 2,3 Paino 4 Ah akuilla kg 2,6 2,6 2,6 2,6 2,6 2,6 35

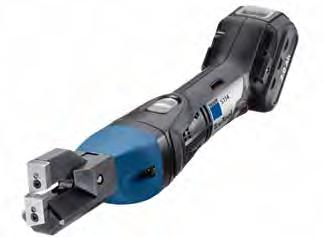

36 LEIKKURIT TruTool C 160 leikkuri Li-Ion 10,8 V Max. levynvahvuus Työnopeus Paino 1,5 mm 6-10 m/min 1,4 kg Pienin säde 90 mm. TruTool C 250 leikkuri Li-Ion 18 V Max. levynvahvuus Spirosauma Paino 2,5 mm 4 x 0,9 mm 1,6 kg Pienin säde 45 mm. Pieni aloitusreikä. Integroitu lastun katkaisu erityisesti sisäpuoliseen leikkuuseen ja kulmintaan sekä spirosauman leikkuuseen. Terien pikavaihto muutamassa sekunnissa. Jäysteetön ja vääntymätön leikkuu 2,5 mm ainevahvuuteen asti. TruTool S 114 tötsäleikkuri Li-Ion 10,8 V Max. levynvahvuus Minimi putken halkaisija Kitasyvyys Paino 1,6 mm 50 mm 30 mm 1,6 kg Yläleuan vaatima tila 30 mm. 36

37 LEIKKURIT TruTool S 160, S 250 levyleikkurit Li-Ion 18 V Malli Max. levynvahvuus Pienin säde Paino S 160 1,6 mm 15 mm 1,6 kg S 250 2,5 mm 20 mm 2,2 kg Markkinoiden pienimmät leikkurit: teholuokassaan. Helposti vaihdettavat 4 -särmäiset leikkuuterät. Terien muotoilu jättää leikkuulinjan hyvin näkyviin ja ritsin mukainen leikkuu sujuu ongelmitta. TruTool S 350, S 450 leikkurit Malli Max. levynvahvuus Pienin säde Paino S 350 3,5 mm 30 mm 5,6 kg S 450 4,5 mm 35 mm 6,2 kg Helppo säätö eri levynvahvuuksille. Terän korkeus säädettävissä ainevahvuuden mukaan ilman työkaluja. Helppo terien vaihto. Kiinnitettävissä työasemaan. NAKERTAJAT TruTool N 160 E nakertaja Max. levynvahvuus Pienin säde Alkureikä Työnopeus Paino 1,6 mm 40 mm 21 mm 1,5 m / min. 1,7, kg Hyvä hinta / tehosuhde. Pistin ja tyyny vaihdettavissa ilman aputyökaluja. Sopii myös profiililevylle. Saatavana pitkäkaulainen adapteri profiililevyille. Leikkuusuunta käännettävissä kolmeen eri asentoon. 37

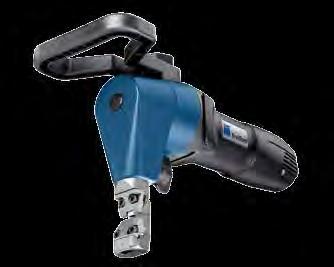

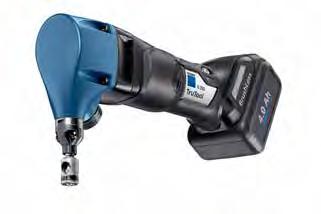

38 NAKERTAJAT TruTool N 200 nakertaja Li-Ion 18 V Max. levynvahvuus Pienin säde Alkureikä Työnopeus Paino 2 mm 4 mm 16 mm 1,5 m / min. 2,2, kg Pyöreä terä kääntyy 360 astetta rajoittamattomasti paikallaan. Sopii hyvin sisäpuoliseen leikkuuseen ja kulmintaan. Nopea työkalun vaihto ilman aputyökaluja. Sopii ahtaisiin paikkoihin. Kierrosnopeuden säätö mahdollinen ritsin mukaan tai RST:tä leikattaessa. 72 eri työkaluasentoa. TruTool N 200 Li-Ion (akkutoiminen) TruTool N 350, N 500 nakertaja Malli Max. levynvahvuus Työnopeus Pienin säde Paino N350 3,5 mm 1,4m / min. 70 mm 3,7 kg N500 5 mm 1,5m / min. 90 mm 4 kg TruTool N 700 nakertaja Max. levynvahvuus Työnopeus Pienin säde Paino 7 mm 1,1m / min. 140 mm 8,3 kg 4 - leikkuusuuntaa 2 - tartuntakahvaa helpottaen työskentelyä vaikeissa paikoissa. Säädettävä 38

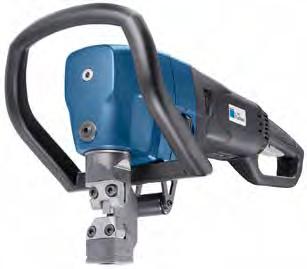

39 NAKERTAJAT TruTool N 1000 nakertaja Max. levynvahvuus Työnopeus Pienin säde Paino 10 mm 1,6 m/min. 300 mm 14,7 kg Erittäin vahva nakertaja paksuille levyille 4 - leikkuusuuntaa 2 - nopeuksinen vaihteisto toimii kuormituksen mukaan PROFIILINAKERTAJAT TruTool PN 200 profiilinakertaja Li-Ion 18 V Max. levynvahvuus Pienin säde Alkureikä Työnopeus Paino 2 mm 50 mm 24 mm 2 m / min. 2,1 kg Sopii hyvin C-U-L profiileille. Työkalun vaihto ilman aputyökaluja. Sopii hyvin kaltevien pintojen leikkuuseen. Leikkuusuunnan muutos portaattomasti pyöreän työkalun ansiosta. TruTool PN 200 Li-Ion (akkutoiminen) TruTool PN 201 profiilinakertaja Li-Ion 18 V Kuten PN 200, mutta adapteri profiilinkorkeudelle 162 mm. 72 työkaluasentoa. Leikkuusuunnan muutos portaattomasti pyöreän työkalun ansiosta. TruTool PN 201 Li-Ion (akkutoiminen) 39

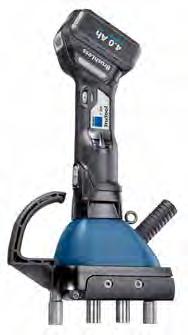

40 PROFIILINAKERTAJAT TruTool PN 130 profiilinakertaja Li-Ion 10,8 V Max. levynvahvuus Pienin säde Työnopeus Paino 1,3 mm 25 mm 2,5 m / min. 1,4 kg Leikkuusuunta valittavissa 360 Li-Ion akkumoottori SAUMANSULKIJAT TruTool F 300 saumansulkija Li-Ion 18 V TruTool F 300 Li-Ion (akkutoiminen) Max. levynvahvuus Työnopeus Min. sisäsäde Min. ulkosäde Paino 1,25 mm 4-7 m/min. 150 mm 300 mm 5,4 kg Suljettavan reunan korkeus min. 9 mm TruTool F 301 saumansulkija Max. levynvahvuus Työnopeus Min. sisäsäde Min. ulkosäde Paino 1,0 mm 5-8 m/min. 150 mm 300 mm 5,2 kg TruTool F 301 Li-Ion (akkutoiminen) Suljettavan reunan korkeus min. 8 mm Automaattinen sovitus levynvahvuuden mukaan. Riippumaton saumankorkeudesta. Ei uusia asetuksia ajettaessa käyriä tai muoto-osia. Kulkee itsenäisesti. 40

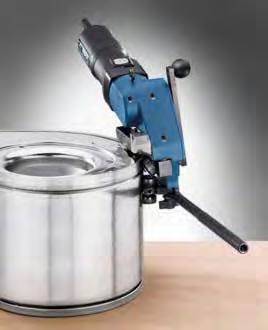

41 SAUMANSULKIJAT TruTool F 125 saumansulkija Max. levynvahvuus Työnopeus Saumankorkeus Paino 1,25 mm 5-6 m / min. 40 mm 2,8 kg Sopii myös kulmasauman ja rivikaton englasauman sulkemiseen. Tämä jousikuormitettu vasarrin huomioi levynvahvuuden muutokset. Vapaasti kulkeva työkalu sopii myös ahtaisiin paikkoihin. Säätö levynvahvuuden mukaan ilman erikoistyökaluja. Myös hienosäätö. TruTool F 140 saumansulkija Max. levynvahvuus Työnopeus Saumankorkeus Paino 1,4 mm 6-10 m / min. 13 mm 4,2 kg Hyvä sauman laatu suorissa ja kurvilevyissä Sulkee Pittsburgh-sauman, max. levynvahvuus 1,4 mm. Sopii myös RST levyn työstöön Elektroninen nopeuden säätö Reunan korkeus 8-12 mm. Pienin säde 100 mm 41

42 HITSAUSVIISTEENTYÖSTÄJÄT TruTool TKF 700 hitsausviisteentyöstäjä Pienin sisäsäde Työnopeus Paino 40 mm 2,0 m / min. 11 kg Voidaan tehdä K,V,X ja Y viisteitä suoraan levynreunaan tai putkeen. Viisteen pituus ja levynvahvuus helposti säädettävissä ilman työkaluja. Max. viisteenpituus 7 mm Max. levynvahvuus 20 mm TruTool TKF 1100 hitsausviisteentyöstäjä Pienin sisäsäde Työnopeus Paino 40 mm 2,0 m / min. 11 kg Viisteen pituuden ja levynvahvuuden säätö ilman työkaluja. Max. viisteenpituus 11 mm Max. levynvahvuus 25 mm TruTool TKF 1500 hitsausviisteentyöstäjä Pienin sisäsäde Työnopeus Paino 55 mm 2,0 m / min. 16,5 kg 55 mm 2,0 m / min. 24,6 kg Max.viisteenpituus 15 mm Max.Levynvahvuus 160 mm TKF nopeuksinen automaattisyöttö TruTool TKF 2000 hitsausviisteentyöstäjä Säädettävä automaattisyöttö. Max. viistepituus on 20 mm Kulmat Levynvahvuuden säätö ilman työkaluja 42

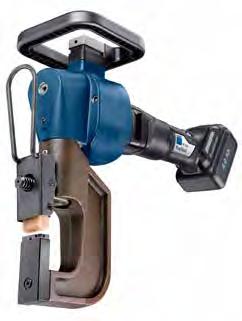

43 MUUT SÄHKÖTYÖKALUT TruTool TF 350 puristusliitospuristin Li-Ion 18 V Max. levynvahvuus RST Kitasyvyys Paino 3,5 mm 2,5 58 mm 8,3 kg Korvaa pistehitsin, ruuvin tai niitin. Voidaan liittää muovipinnoitettuja materiaaleja toisiinsa tai eri metalleja. Sopii hyvin esim. europrofiilin kiinnittämiseen kanavaosiin ym. kokoonpanotöihin. Yläleuka käännettävissä sivulle työskentelyn helpottamiseksi. Erittäin nopea. 2 iskua / sek. TruTool TKA 500 Reunajyrsin Pienin sisäsäde Työnopeus Max viisteenpituus Paino 12 mm 3-4 m/min. 4,3 mm / 30 astetta 3,5 kg 3,5 mm / 45 astetta Hyvä työkalu puhtaaseen, näkyvään reunan jyrsintään. Viistepituuden säätö ilman työkaluja. Min. Levynvahvuus 0,7 mm 43

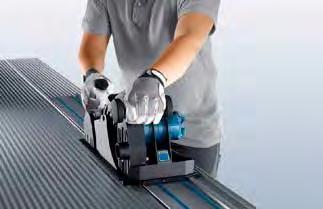

44 MUUT SÄHKÖTYÖKALUT TruTool TPC 165 paneelileikkuri Max. paneelinvahvuus Max. Pellinvahvuus Työnopeus Paino 165 mm 0,9 mm 4 m / min. 9,6, kg Tarkka paneelien leikkuu ilman alkureikää. TruTool DD 1010 akkuporakone Li-Ion 10,8V Nopeus Nimellis vääntömomentti Paino 440 RPM / 1450 RPM 15 / 30 Nm 1,1 kg TruTool DD 1813 akkuporakone Li-Ion 18 V Nopeus Nimellis vääntömomentti Paino 560 RPM / 1900 RPM 25 / 56,5 Nm 1,6 kg 44

45 MUUT SÄHKÖTYÖKALUT TruTool ID 1861 iskuporakone Li-Ion 18 V Nopeus Nimellis vääntömomentti Paino 1200 RPM / 2500 RPM 50 / 90 / 155 Nm 1,4 kg TruTool HD1813 iskuporakone Li-Ion 18 V Nopeus Nimellis vääntömomentti Paino 560 RPM / 1900 RPM 25Nm / 56,5Nm 1,7 kg Trutool TSC 100 laserleikkurin piikkipöydän puhdistin Ritilän paksuus Max. kuonan paksuus Työnopeus Paino 2-3,9 mm 25 mm 4-8 m/min 16,3 kg 45

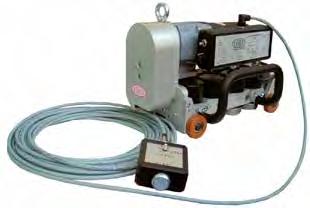

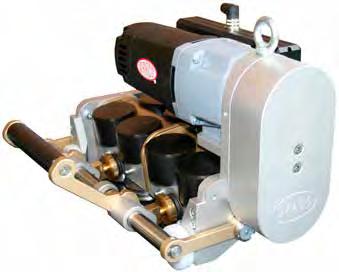

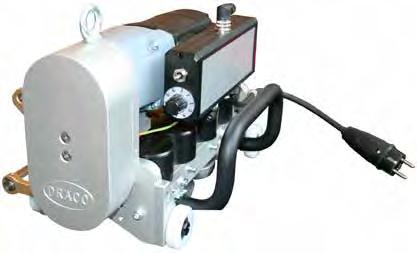

46 SAUMAUSKONE KATSO ESITTELYVIDEOT KONEISTA K9-1 saumansulkija DUO-kytkimellä Jännite Paino Nopeus 230 V 22 kg 2-12 m/min Tekee kattoriviin suoran tuplasauman Max. levynvahvuus 0.8 mm. Kulkee eteen- ja taaksepäin sekä käytettäessä kaapelikauko-ohjausta että ilman sitä. Portaaton nopeuden säädin Lukituskahvaa voidaan pitää ylä- tai ala-asennossa ajettaessa kapeita kiilamaisia rivejä, piipun tai ikkuna-aukon lähellä tilasyistä. Säädettävä puristusvoiman asetus K9-ASS sauman optimaaliseen sulkemiseen. Patentoitu Duokytkin pysäyttää koneen automaattisesti esteeseen tai sauman loputtua. Kaapelikauko-ohjain K9 varustettuna talvisetillä. 46

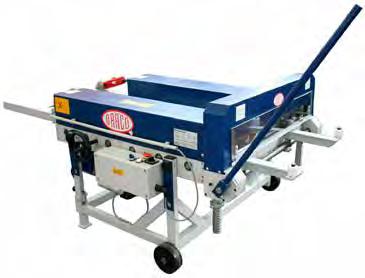

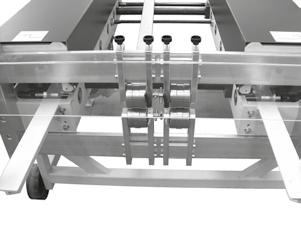

47 KATTOTYÖKONEET Profilointikone PROFIMA K25 Levynvahvuudet Pituus Leveys Korkeus Paino Nauhanleveys Saumankorkeus Työnopeus 0,4-0,8 mm 2200 mm 1300 mm 860 mm 300 kg mm 25 mm 11 m/min Liikuteltava ja voidaan nostaa ripustinkoukusta katolle. Yksipuoliset, kiilamaiset ja kärkirivit voidaan profiloida helposti. Ei vahingoita maalattuja tai muovipinnoitettuja levyjä. Mittalaite Käsikäyttöinen poikittaisleikkuri Rainaleikkuri Purkaushaspeli + poikittaisleikkuri K1 -AQ Kelan työstöleveys Max. levynvahvuus mm 1,0 mm Lukitusvipu estää kelan pyörimisen taaksepäin. Purkaus- ja poikittaisleikkuulaitteiston saa lisävarusteena jokaiseen Dräcon kelavaunuun tai kiinnitettäväksi työpöytään. Dräco Klemmarilävistin K10-FHS Klemmarit tehdään 35 mm leveästä rainasta. Käsinsyöttö, lävistys, taivutus ja katkaisu. 47

48 KATTOTYÖKONEET Profilointikone PROFIMA K25-RBPE Rivin leveys Minimi säde mm 600 mm Tämä kattorivin pyöristyskone on varustettu portaattomalla nopeudensäätimellä 2-8 m / min. LEIKKURIT Levyleikkuri SD 5 / S1001N Pienin säde Levynvahvuus (400N/m) Alumiini (250N/mm) RST (600N/mm) Leikkuunopeus Teho Paino 50 mm 1,0 mm / 1,3 mm 1,5 mm / 2,0 mm 0,5 mm / 1,0 mm 6 m/min 200 W 1,6 kg Myös akku- ja paineilmakäyttöisenä. Levyleikkuri R Pienin säde Levynvahvuus (400N/m) Alumiini (250N/mm) RST (600N/mm) Leikkuunopeus Teho Paino 45 mm 2,0 mm 3,0 mm 1,5 mm 5-7 m/min 500 W 2,4 kg AK3514-7RLi-Ion 48

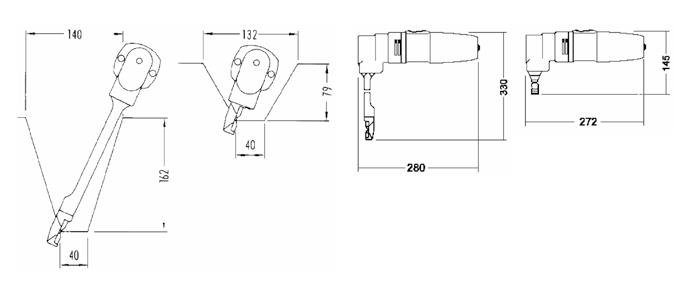

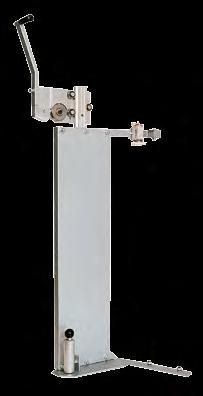

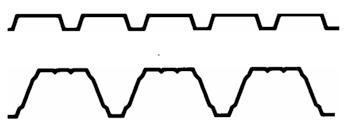

49 NAKERTAJAT Profiilinakertaja 1213Z ja 1216 Max. levynvahvuus RST Profiilien syvyys Paino Pienin säde 1,3 mm ja 1,6 mm 0,5 mm ja 1,0 mm 85 mm mm max. 1,8 kg 30 mm Edullinen hinta. Profiilinakertajat PN 4361 ja PN 4360 PN mm profiilinsyvyyteen asti Max. Levynvahvuus 1,6 mm PN mm profiilinsyvyyteen asti Max. levynvahvuus 2,0 mm Nakertaja PN 4320 Pyöreä, ontto pistin kääntyy esteettä 360 Max. levynvahvuus 2,0 mm 49

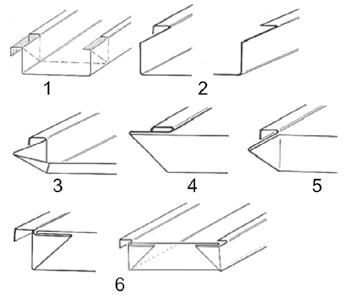

50 KATTOPELLIN TYÖSTÖ Leikkuupöytä - S10 Työleveys 1250 mm Korkeus 870 mm Pituus 3775 mm (pöydän pituus 2500 mm) Leikkuupöytä ja johdekisko Työpöytä, jossa rissaleikkuri kummassakin päässä Kelan purkauslaite kytkettävissä leikkuupöytään Levynpidätin 2 - ohjausrullaa Max. kelan paino n. 200 kg Johdekisko Rissaleikkuri Pituusmittapyörä Kulmavaste, jossa mitta-asteikko 250 mm. K1-AGNU-3 taivutuskone Työpituus 1020 mm Lisävarusteena rullaleikkuri. Sopii hyvin katto - ja seinätöihin. Kanttaukset kaikkiin teknisesti mahdollisiin suuntiin, myös ylös- ja alaspäin. Sis. segmenttipalat yläterälle, kulmavalikoima, liikuteltava jalusta. 50

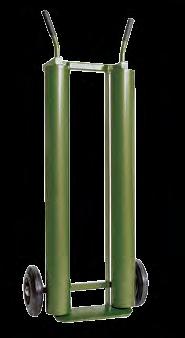

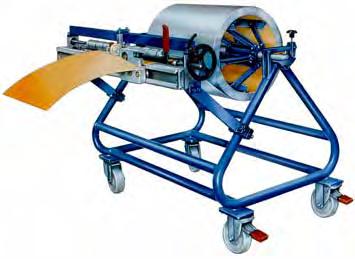

51 HASPELIT JA KELAVAUNUT Knoll kelan purkaus- ja siirtokärry Max. kelan leveys 1,25 m Knoll rullaleikkuri Max. levynvahvuus 1,0 mm Rami peltirullan purkukärry Pellinpurkukärry on kehitetty pienten peltirullien käsittelyyn ja purkuun. Kärryyn mahtuu peltiä 1-60m². Kärry soveltuu myös kaasupullojen ja muun kappaletavaran siirtoon. Useampi kärry mahdollistaa värillisten ja eri paksuisten peltien säilytyksen suoraan kärryssä, näin säästyy aikaa. Pyörät laakeroitu 4 kpl (kuulalaakerit) Kelan rullat laakeroitu 4 kpl (kuulalaakerit) Välipyörät laakeroitu 4 kpl (liukulaakerit) Polttomaalattu teräsrunko Ilmakumipyörät sisäkumeilla 51

52 HASPELIT Purkuhaspeli RP125/6 S Kantavuus Max. kelan leveys Omapaino n kg 1250 mm n. 500 kg Portaaton nopeuden säätö 0-30 M/Min Pyörijän leukojen avautuma tai mm Erittäin pieni tilantarve Purkuhaspeli RP 125/2000 A Kantavuus Max. kelan leveys Pyörijän paino 2000 kg 1250 mm n. 40 kg Säädettävä jarru Voidaan pinota H-pukin päälle Leukojen kiristys yhdestä ruuvista Leukojen aukeama mm Purkuhaspeli RP 125/2000 H Kantavuus Max. kelan leveys Pyörijän paino 2000 kg 1250 mm n. 40 kg Säädettävä jarru Pinottava Leukojen kiristys yhdestä ruuvista Leukojen aukeama mm Peltirullateline RT125/1000 Kantavuus Kelan leveys Kelan halkaisija 1500 kg mm mm Rullat teli tyyppiset, keskittää tukevasti peltikelan Sivuohjain rullat säädettävät Telojen etäisyyttä toisiinsa nähden voi säätää peltirullan halkaisijan mukaan 52

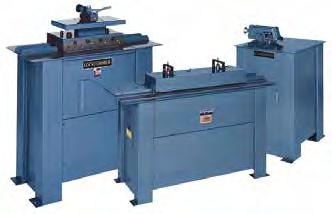

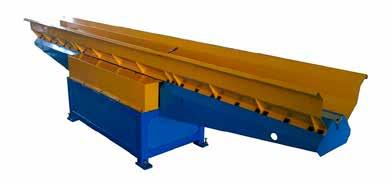

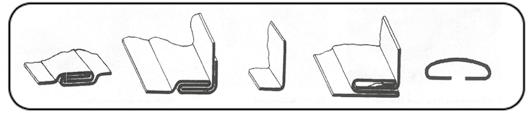

53 SAUMAUSKONEET Lockformer ohutlevyjen saumauskoneet Särmäyskoneella tehtävä sauma hakasauma Pittsburghsauma Pikasauma Lista Wammes Ductseamer DS 1.0 Max. levynvahvuus Min.sivun mitta Nopeus 1,0 mm 120 mm 10 m / min Profilointi ja sulkeminen samanaikaisesti. WNS Paineilmavasara AH18 WNS Paineilmavasara AH18 Pittsburghsauman sulkemiseen. Max.levynvahvuus 1,2 mm. WNS ohutlevyjen saumauskoneet Pikasaumakone 20 swg / 1,2 mm Saumauskoneet 16 swg / 1,5 mm ja 20 swg / 1,0 mm. Koneissa Pittsburgh-rullasto hakasaumarullasto särmäyslisälaite koneen päällä 53

54 SAUMAUSKONEET Air-Works saumauskoneet PSM20 Pittsburgh sauma 0,7-1,0 mm naaraspuoli Hakasauma 0,5-1,0 mm Särmäyslaite koneen päällä 0,5-0,7 mm urospuoli Erityisen pitkä syöttöpuolen vaste helpottaa työskentelyä Metriset mitta-asteikot Ylimääräinen Hätä-Seis kytkin PSM16 Pittsburgh sauma 0,7-1,6 mm naaraspuoli Hakasauma 0,7 mm - 1,6 mm tai 0,4 mm - 0,7 mm SSM20 Pikasaumakone. 9 - asemainen rullamuovaus Erityisen pitkä syöttöpuolen vaste helpottaa työskentelyä Metriset mitta-asteikot Ylimääräinen hätä-seis kytkin Levynvahvuus 0,5-1,0 mm JÖRG 8202 U-BRAKE Soviteosien särmäyskone Kitasyvyys 1000 mm Levynvahvuus 1mm ST37 Hydraulitoiminen 54

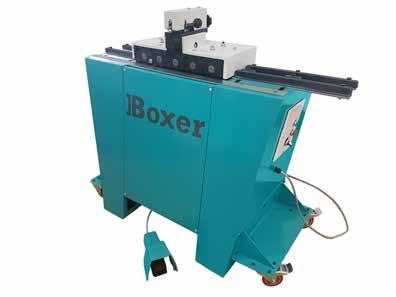

55 SAUMAUSKONEET Boxer saumauskoneet 20 S Pittsburgh sauma 0,5-1,0 mm Hakasauma 0,5-1,0 mm Ylimääräinen Hätä-Seis kytkin Pikasaumakone Levynvahvuus mm Särmäyslaite, levynvahvuus 0,4-1,0 mm 360 asteen reunantaivutuslaite Pikasauma Katso kuvagalleria erilaisista Boxer -koneilla valmistetuista profiileista Profiili GAUGE Range mm METAL USED mm SIZE mm S = Standard O = Outboard Option 20 s 16 s BP SC SSC Small Pittsburgh 0,5-1,0 22 8,5 Pocket s o o o o Double Seam Small Double Seam 0,7-1,6 0,5-1, per edge 12.5 per edge 12,5 seam 10,5 seam Plain Seam 0,7-1,0 12,5 12,0 wide - o o o o Standing Seam 1,0-1, high - o o o o Right Angle Flange Right Angle Flange 0,7-1,6 0,7-1, high 11 high Drive Cleat 0,5-1, wide o o o o o Radius Cleat 0,5-1, wide - o o o o Large Safe Edge Small Safe Edge 0,7-1,6 0,5-1, return 15 return - - o o o o o o o o 3 in 1 0,5-1, bend 16 high - o o o o 30-2 bend 15-1 bend S Cleat 0,5-0, wide s o - o - o o o o - o o s - o o o - o o o

56 SIKKIKONEET Akkusikkikone DL Sikkinopeus (portaaton) 0-22 m / 44m / min Voima 31 Nm Paino 3,9 kg Max. levynvahvuus Alumiini 1,2 mm Kalvanoitu teräs 1,0 mm Ruostumaton teräs 0,9 mm Paketti sisältää lisäksi: 4 paria sikkirullia (4-10 mm) 2 akkua 12V 3,0 Ah 1 akkulaturi säilytyslaatikko Saatavana olevia sikkikehriä Moottorisikkikone Kitasyvyys Max. levynvahvuus Telojen läpimitta Portaaton nopeus 200 tai 250 mm 1,25 mm 50 mm 2-14 tai 2-30 m / min Moottorisikkikoneet SMA 56 ja SMW Kone Max. levynvahvuus portaaton nopeus kitasyvyys SMA 56 1,5 mm 2-20 m / min 260 mm SMW ,25 mm 2-20 m / min 225 mm 56

57 SIKKIKONEET Käsikäyttöinen sikkikone IK 1,2 Kitasyvyys Max. levynvahvuus Telojen läpimitta Telojen pituus 100 mm 1,25 mm 62 mm 140 mm Kapema sikkikoneet S 250 ja SM 250 Kitasyvyys max. Max. levynvahvuus Valssien välimatka 250 mm 1,0 mm 50 mm S 250 / 50 käsikäyttöinen sikkinone SM 250 / 50 moottorikäyttöinen sikkikone Kapema sikkikoneet TB 12 ja ETB 12 Kone Max. levynvahvuus Kita Nopeus Paino Sikkirullat EB 1,2 mm 200 mm manuaali 48 kg 4-12 paria ETB 1,2 mm 200 mm 32 rpm 120 kg 4-12 paria 57

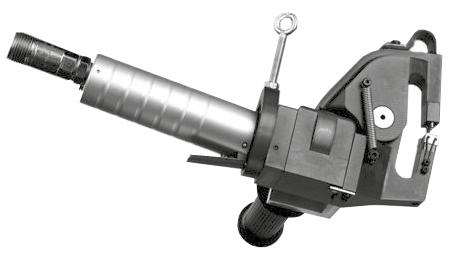

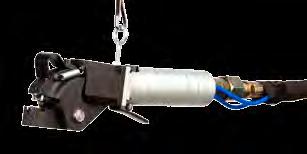

58 LEVYTYÖKONEET Jurado puristusliitospihdit Python Python LA Pirana Tahtiaika 0,8/1,0 s 0,8/1,0 s 0,8/1,0 s Puristusvoima 35 kn 35 kn 25 kn Ilmantarve 6 bar 6 bar 6 bar Max. levynvahvuus 2 x 1,5 mm 2 x 1,5 mm 2 x 0,8 mm - ruostumaton teräs 2,4 mm 2,4 mm 1,8 mm Paino 2,6 kg 5 kg 1,8 kg Sisältää lisäksi boosterin boosteri/ boosteri kannatin Python 80 Python Liitostyyppivariaatiot Pirana Confix-liitos R-DF S-DF 58

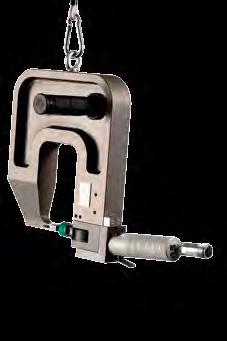

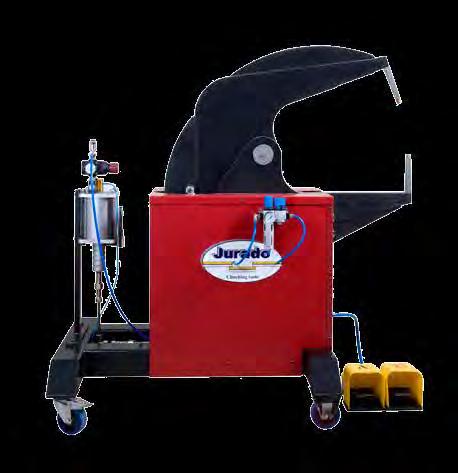

59 LEVYTYÖKONEET Jurado puristusliitospihdit Mouse 150 LA Mouse CF Mouse 150 LA Mouse CF Jurado puristusliitoskone CB500 Kitasyvyys Käyttöpaine Voima Iskusykli Max.levynvahvuus RST 500 mm 6 bar 45 kn 0,8 sek 4,0 mm 3,0 mm 59

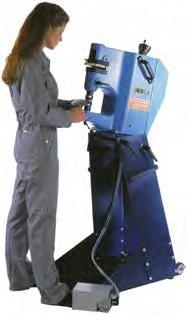

60 LEVYTYÖKONEET HF 100 Eckold Kitasyvyys Levynvahvuus 100 mm 1,5 mm (teräs) 2 mm (alumiini) Korvaa vaivalloista vasaralla työskentelyä. Sopii tyssäykseen, venytykseen, puristusliittämiseen, kulmintaan, rei ittämiseen ja särmäykseen. Kaikki nämä pikavaihdettavilla työkaluilla. Myös paineilmatoimisena. KF 170 Eckold Kitasyvyys Kitakorkeus Max. levynvahvuus RST 170 mm 100 mm 2 mm 1 mm Sopii tyssäykseen, venytykseen, puristusliittämiseen, kulmintaan, rei ittämiseen ja muotoiluun. KF 340 Eckold Kitasyvyys Kitakorkeus Työisku / min. Max. levynvahvuus 340 mm 350 mm 400 2,0 mm, alumiini 2,5 mm 60

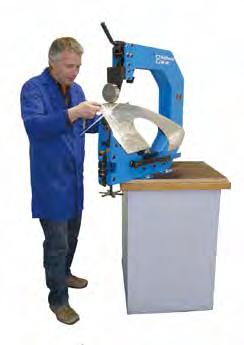

61 LEVYTYÖKONEET GL2 paineilmavasara Eckold Sopii levyjen käsimuotoiluun, erityisesti autojen restaurointiin ja erilaisiin levynmuotoilutöihin. Sopii viimeistelytöihin aivan tasaisen pinnan saavuttamiseksi. Myös laserleikkuusaumat voidaan tasoittaa helposti. MF 500/ 800 Multiformer monitoimikone Eckold Kitasyvyys Kitakorkeus Max. levynvahvuus mm 490 mm 1,5 mm MF 500/ 800 Multiformer monitoimikone, jossa English wheeling pyörät, tyssäys- ja venytystyökalut sekä ilmavasara samassa rungossa. MZ 20 reunantaivutuskone Eckold Max. levynvahvuus 4-8 mm / 3-6 mm RST ( reunantaivutus, sovitus, oikaisu ) Hydraulitoiminen reunantaivutustyökalu säiliön päätyihin ja sylintereihin. KATSO ESITTELYVIDEOITA

62 LEVYTYÖKONEET Kaarisakset Kone JK1000 JK1250 Terän pituus 1080 mm 1330 mm Pöydän leveys 550 mm 550 mm Leikkaa 400 N/mm2 1,5 mm 1,5 mm Vasteen säätövara 520 mm 630 mm Paino 250 kg 300 kg Kaari kuulalaakeroitu = tarkka ja kevyt leikkuu täsmällisen liikkeen ansiosta terät pikäikäisiä nivelrakenne mahdollistaa levyn syötön nivelen alitse Vaste mitta-asteikolla varustettu käsipyörällä helposti säädettävä lukitus yhdellä vivulla Suorakulmavastin pöydän sivussa Lisävarusteet pöydän kulmavaste, käännettävissä 0-30 kaaren lukko, estää koneen luvattoman käytön Levynpyöristyskone Vakiovarusteet valuteräspäädyt, telat erikoisterästä, jalusta rakenneterästä ergonomisesti oikein suunniteltu, käyttölaitteet helpossa paikassa ylätela käännettävissä sivuun yhden käden otteella kappaleen irroitusta varten kiristys- ja taivutustelan säätö samasta, koneen etupuolella olevasta käsipyörästä epäsymmetrisesti asetetut telat mahdollistavat esitaivutuksen telojen muotoilu sellainen, että koko työpituudelle saadaan tasainen telapaine teloissa tangonpyöristysurat moottorikäyttöinen malli vakio- tai muuttuvanopeuksinen Työleveys mm Max. levyvahvuus mm Telojen halkaisija mm Paino n. kg PLK/S moottorin teho kw PLK/M-670 PLK/M-1020 PLK/M ,00 1,50 1, ,55 0,55 0,55 Hakasaumansulkija 2500 mm Valssausvaunu kulkee sähköisesti Kaksoisjalkapoljinohjaus Saumaukselle täys- ja säätöiskuasento Sähköinen pöydän korkeussäätö Valssauspalkilla autom. päänlukitus. Hiljainen käyntiääni 62

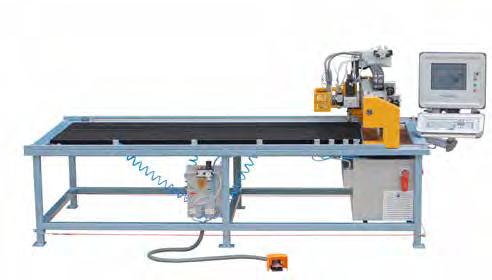

63 LEVYTYÖKONEET EFM Frontal Kanavaosien leikkausautomaatti, jossa integroitu porausyksikkö. KATSO VIDEO KSH / KSM kiekkoleikkurit ja RLF rivirei itin ZSV törskäleikkuri ja WSRN 01 käsikäyttöinen pyöristyskone 63

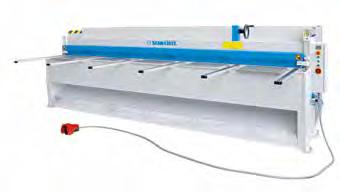

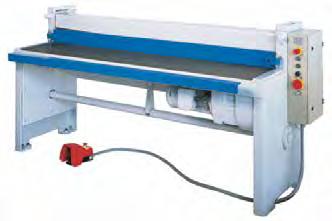

64 LEVYLEIKKURIT Moottorikäyttöinen levyleikkuri MSC Malli Työpituus mm Levynvahv. 400N/mm² 4,00 3,50 3,00 2,50 1,50 Paino kg Max. 3 mm vahvuisten teräslevyjen leikkuuseen. Runko on optimoitu hitsausrakenne. Kampiakselikäyttö, jota ohjaavat koneen molemmille puolin olevat äänettömät jarruvaihdemoottorit. Vapaasti asetettavat kannatinkiskot, joissa kippivasteet ja 1000 mm RST -mitta-asteikko. Leikkuupöydän muodostavat RST- levynkannatintasot, jotka pikakiinnitteisiä ja siten vapaasti asetettavissa. Suuret tartunta-aukot optimaalisen levynkäsittelyn helpottamiseksi. Työpöydässä lisäksi säädettävät kulmavasteet, joissa 1000 mm RST-mittaasteikko. NC -näyttö takavaste kippipöydällä kulmavaste leikkuuvälyksen säätö levynkannatinvarsi Moottorikäyttöiset levyleikkurit MSB , SMT Malli MSB Työpituus mm Levynvahv. 400N/mm² 4,00 3,50 3,00 2,50 2,00 Paino kg Malli SMT Työpituus mm Levynvahv. 400N/mm² 3,50 2,50 2,50 2,00 1,50 Paino kg MSB: Moottorikäyttöinen levyleikkuri max. 2 mm vahvuisten levyjen leikkaamiseen. Max mm työleveys. Koneen runko on luja hitsausrakenteinen ja sen teräpalkki on vahvistettu. Kampiakselikäyttö. SMT: max. 1,5 mm vahvuisten teräslevyjen leikkaamiseen. Max mm työleveys. Koneen runko ja teräpalkki ovat hitsausrakenteisia. Teräpalkin mekaaninen käyttö tapahtuu epäkeskon avulla, jota käyttää äänetön jarruvaihdemoottori. Molemminpuolisiin kulmavasteisiin on kaiverrettu ruostumaton mitta-asteikko 400 mm asti tarkkaan suorakulmaiseen leikkuuseen. Automaattisesti toimiva levynpidätin ei vahingoita peltiä. Ulosvedettävä levyn kannatinlaitteisto pidentää työpöytää 920 mm asti. Kaikki laakerit ja johteet ovat huoltovapaita. 64

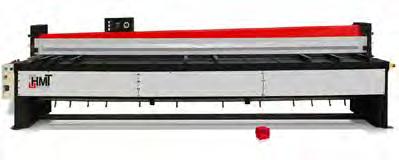

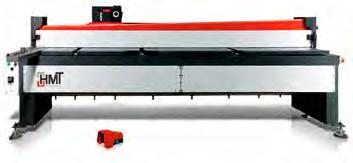

65 LEVYLEIKKURIT MLS moottorikäyttöinen levyleikkuri Työleveys Levynvahvuus mm 1,0-3,0 mm MPS moottorikäyttöinen levyleikkuri Työleveys Levynvahvuus mm 1,5-4,0 mm MPS-H moottorikäyttöinen levyleikkuri Työleveys Levynvahvuus mm 2,0-4,5 mm Lisävarusteet back slip pidennetty kulmavaste terävälyksen säätö käsik. takavaste moottorik. takavaste moottorik. takavaste palette for stacking pöytäsegmentit sheet catcher 65

66 LEVYTYÖKONEET T3R ja T3 IR Käsi- ja moottorikäyttöiset levynpyöristyskoneet Työleveys Max. levynvahvuus Telat mm 0,8-2,0 mm mm T3 IR moottorikäyttöinen KANTTIKONEET KF3S palakanttikone Työleveys Max. levynvahvuus 1270 mm 2,0 mm 1040 mm 2,5 mm Kaikki kolme palkkia paloina. Palojen pikalukitus. Levynkulmauskoneet VAKIOVARUSTEET tarkka epäkeskopuristus yläpalkin suurin aukeama n. 50 mm tarkkoja taivutuksia varten taivutuspalkit voidaan esijännittää ruuveilla astenäyttölevy taivutuskulmalle yläpalkin ja taivutuspalkin taivutuskiskot irroitettavat LISÄVARUSTEET taivutuskulman vaste rullaleikkuri takavaste mitalla ja pöydällä pyöreäreunaisia taivutuskiskoja LK2S 20/3 levynvahvuus mm työkorkeus mm pituus mm leveys mm paino n. kg LK-1550-G , LK-2050-G , LK-2550-G , LK-3050-G , LK-3500-G ,

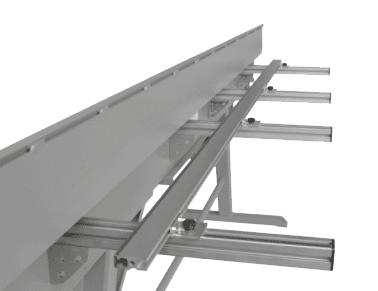

67 KANTTIKONEET UK palakanttikone Malli S100 S125 Taivutuspituus mm Levynvahv. 400N/mm² 1,50 1,25 1,50 1,25 Paino kg Erityistä UK ja UKV -malleissa ovat segmentoidut taivutustyökalut kaikissa palkeissa l. ylä-, ala- ja taivutupalkissa. Siten voidaan levy taivuttaa joka suunnasta ja joka suuntaan. Yksittäiset segmentit ovat mm leveitä. Joko ruuvikiinnitys tai S-pikakiinnitys (patentoitu). Jalkapoljin yläpalkin sulkemiseen. Perusvarusteina työkalulaatikko ja kulmavaste. Malli UK on varustettu pyörillä. Lisävarusteena rullaleikkuri ja erilaisia vasteita. Yläpalkin avauma on n. 100 mm. Yläpalkin puristussäätö käyttövivulla. Takavaste T-Uralla ja asteikolla. Myös vinoasento. Rullaleikkuri Palaterät ikkunapenkin taivutukseen. Palaterien pikakiinnitys LBX käsikäyttöinen taivutuskone rullaleikkurilla Malli Taivutuspituus mm Levynvahv. 400N/mm² 0,63 0,63 0,63 Paino kg rullaleikkuri mitta-asteikko takavaste Kevyt siirrettävä kanttikone työmaakäyttöön. Sekä jalusta että nostorenkaat ovat irroitettavia. Säädettävä puristusvoima molemmissa päissä. Yläpalkki sulkeutuu kohtisuoraan taivutettavaan peltiin nähden, joten pelti ei siirry ja jää siten mittatarkaksi. Yläpalkissa on taivutusterä 20º r = 1,5 mm. Taivutuspalkki on laskettavissa alas. Vaihdettavat taivutusterät. Tasapainoitetut yläpalkki ja taivutuspalkki pitävät yläpalkin paikoillaan halutussa asemassa, yläpalkin avauma 60 mm. 67

68 KANTTIKONEET MBM 310/ ECT moottorikäyttöinen levyntaivutuskone Työleveys Levynvahvuus Manuaalinen taivutuspalkin säätö Avauma Ohjelmoitava moottorivaste 3100 mm 1,0 mm 130 mm 750 mm Edullinen vaihtoehto siirryttäessä käsikantista moottorikäyttöiseen. Yksinkertainen ja helppokäyttöinen ECT Monitori - Ohjaus. MAX , MAB/MAE moottorikäyttöinen levyntaivutuskone Malli MAX Taivutuspituus mm Levynvahv. 400N/mm² 3,00 2,50 2,00 2,00 1,50 1,00 Paino kg CNC TOUCH -ohjaus MAX on tehokas ja nopea moottorikäyttöinen kanttikone. Yläpalkin avausnopeus on säädettävä. Yläpalkki avautuu samanaikaisesti jo taivutuspalkin palautuessa. Taivutuspalkin nopeus on 50 mm / sek. Yläpalkin avauma on max. 140 mm. Takavastepituudet 1000, 1500 ja 2000 mm. Vasteet on varustettu turvavastesormilla, jotka estävät kolarin sattuessa takavastetta vaurioitumasta. Monivaihetakavaste 3100 mm asti. Sis. 2-4 sormivasteriviä, jotka nostavat vastemitan mukaan levyä pneumaattisesti. Tämä nostaa oleellisesti paikoitusnopeutta. Leikkurin NC-näyttö Leikkuumäärän laskin Leikkurin NC -näyttö Lisävarusteena 1 ja 6 kulmaohjaus Levyn kannatinvarsi 68

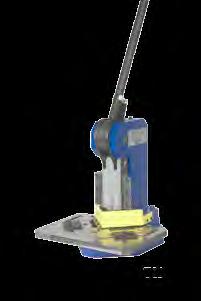

69 KANTTIKONEET TCS käsikäyttöinen kulmintakone Malli Leikkuuteho Levynvahvuus TCS 100 x 100 mm 3,0 mm Terä 90 asteen kulmassa, kiinteä TCS P paineilmakäyttöinen kulmintakone Malli Leikkuuteho Levynvahvuus TCS P 102 x 102 mm 3,0 mm Terä 90 asteen kulmassa, kiinteä UNIM puoliautomaattinen kanttikone Työleveys Levynvahvuus mm 1,0-3,0 mm Jalkatoiminen puristus ja taivutus moottorilla HMT moottorikäyttöiset kanttikoneet Työleveys Levynvahvuudet mm 1,0-7,0 mm Lisävarusteet PUD FF101 MZD MZDJ 69

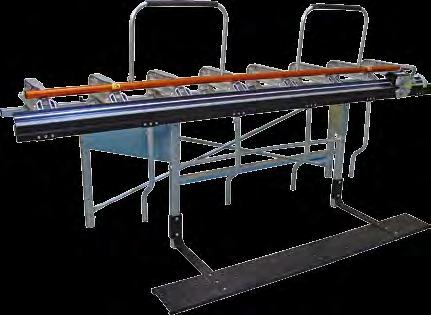

70 KANTTIKONEET Tapco kanttikone Max 20 Työleveydet Paino esim. 3,2 m koneella Teräslevu Alumiini Kitasyvyys 2,6 4,4 m 72 kg 0,7 mm 1,0 mm 48 cm pyörät alla rissaleikkuri taittuva jalusta, kulmavaste lisävarusteena sikkauslaite Tapco kanttikone Supermax Työleveydet Paino esim. 3,2 m koneella Teräslevu Alumiini Kitasyvyys 2,6 4,4 m 159 kg 1,0 mm 1,5 mm 50 cm rissaleikkuri taittuva jalusta, kulmavaste lisävarusteena sikkauslaite 70

71 KANTTIKONEET ZRS 310 / 0.8 kanttikone työleveydet paino esim 3,2 M koneella Max. levynvahvuus mm 415 kg 0,8 mm teräspelti 1,5 mm alumiini Säädettävä etuvaste ZRS 2160 / 0.8 kanttikone Erittäin kevyt, paino vain työleveys max.ainevahvuus 200 kg 2160 mm 0,8 mm, 1,5 mm alumiini Säädettävä etuvaste 71
