1 DATAPROJEKTORI XJ-A146/XJ-A246/XJ-A256 Fi Dataprojektorin langaton toiminto-opas Lue dataprojektorin mukana toimitetun Asetusoppaan turvaohjeet. Muista pitää kaikki käyttöä koskevat asiakirjat lähettyvillä tulevaa tarvetta varten. Microsoft, Windows, Windows Vista ja Aero ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Mac OS on Apple, Inc.:in tavaramerkki tai rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa. Muut yhtiö- ja tuotenimet saattavat olla omistajiensa rekisteröityjä tuotenimiä tai tavaramerkkejä. Tämän oppaan sisältöä saatetaan muuttaa ilman ennakkoilmoitusta. Tämän oppaan kopiointi joko osittain tai kokonaisuudessaan on kielletty. Tämä opas on tarkoitettu henkilökohtaiseen käyttöösi. Muu käyttö on kiellettyä ilman CASIO COMPUTER CO., LTD:n lupaa. CASIO COMPUTER CO., LTD. ei vastaa menetyksistä tai kolmansien osapuolien esittämistä korvausvaatimuksista, joita aiheutuu tämän tuotteen, mukana toimitettujen ohjelmistojen tai tämän oppaan käytöstä. CASIO COMPUTER CO., LTD. ei vastaa mistään menetyksistä, jotka aiheutuvat tuotteen toimintavioista tai huoltamisesta johtuneesta tietojen menetyksestä, tai mistään muista syistä. Tässä oppaassa esitetyt esimerkkinäytöt ovat havainnollistavia. Ne saattavat poiketa jonkin verran tuotteen todellisista näytöistä. 1

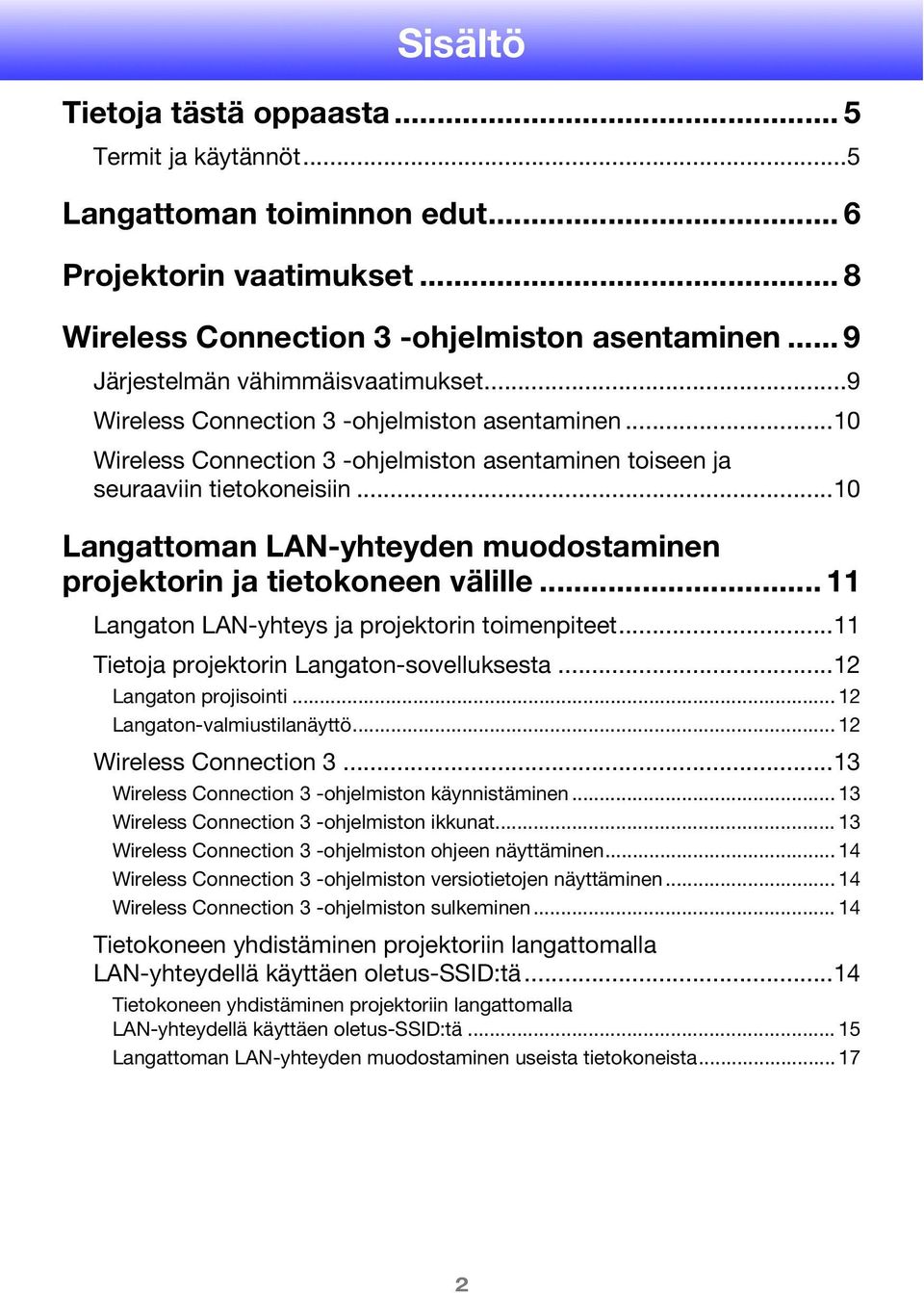

2 Sisältö Tietoja tästä oppaasta... 5 Termit ja käytännöt...5 Langattoman toiminnon edut... 6 Projektorin vaatimukset... 8 Wireless Connection 3 -ohjelmiston asentaminen... 9 Järjestelmän vähimmäisvaatimukset...9 Wireless Connection 3 -ohjelmiston asentaminen...10 Wireless Connection 3 -ohjelmiston asentaminen toiseen ja seuraaviin tietokoneisiin...10 Langattoman LAN-yhteyden muodostaminen projektorin ja tietokoneen välille Langaton LAN-yhteys ja projektorin toimenpiteet...11 Tietoja projektorin Langaton-sovelluksesta...12 Langaton projisointi Langaton-valmiustilanäyttö Wireless Connection Wireless Connection 3 -ohjelmiston käynnistäminen Wireless Connection 3 -ohjelmiston ikkunat Wireless Connection 3 -ohjelmiston ohjeen näyttäminen Wireless Connection 3 -ohjelmiston versiotietojen näyttäminen Wireless Connection 3 -ohjelmiston sulkeminen Tietokoneen yhdistäminen projektoriin langattomalla LAN-yhteydellä käyttäen oletus-ssid:tä...14 Tietokoneen yhdistäminen projektoriin langattomalla LAN-yhteydellä käyttäen oletus-ssid:tä Langattoman LAN-yhteyden muodostaminen useista tietokoneista

3 Langattoman LAN-yhteyden suojausasetusten määrittäminen Suojausasetusten määritysjärjestys...18 Suojausasetusten määrittäminen...19 Kirjautuminen projektorin järjestelmänhallintasivulle Uloskirjautuminen projektorin järjestelmänhallintasivulta Suojausasetusten määrittäminen Langattoman LAN-yhteyden muodostaminen suojausasetusten määrittämisen jälkeen...23 Langattoman LAN-yhteyden muodostaminen projektorin ja tietokoneen välille suojausasetusten määrittämisen jälkeen Langattoman LAN-yhteyden muodostaminen toisen ja seuraavien tietokoneiden kanssa suojausasetusten määrittämisen jälkeen Langattoman LAN-yhteyden muodostaminen suojausasetusten ollessa pois käytöstä Langattoman LAN-yhteyden toiminnot Kuvan projisointitoiminnot...25 Projisoinnin käynnistäminen ja pysäyttäminen tietokoneesta, joka on yhdistetty langattomalla LAN-yhteydellä Käyttäjänimen näyttäminen kuvapinnalla Muita toimintoja...28 Langattoman LAN-yhteyden luominen uudelleen Projektorin tiedot Tärkeysjärjestyksen valitseminen projisoinnin näyttönopeuden tai resoluution välillä Langattoman LAN-yhteyden katkaiseminen Wireless Connection 3 -ohjelmiston alustaminen Langaton-toiminnon asetusten määrittäminen Järjestelmänhallintasivun toiminnot ja asetukset Järjestelmänhallintasivun toiminnot...32 Asetusten määrittäminen Järjestelmänhallintasivun kaikkien asetusten alustaminen Järjestelmänhallintasivun asetukset...36 System Admin > Setup Settings System Admin > Change Password

4 Liite Ohjatun varmennetoiminnon käyttäminen...37 Wireless Connection 3 -ohjelmiston asentaminen USB-muistilaitteeseen Tietokoneen yhdistäminen projektoriin langattomalla LAN-yhteydellä käyttäen USB-varmennuslaitetta Projisointi päätelaitteesta, jossa on MobiShow asennettuna...39 Vahvistetut MobiShow-käyttöympäristöt Langaton projisointi Mac OS -tietokoneesta...40 Langattoman sovittimen asentaminen ja poistaminen...41 Langattoman LAN-yhteyden vianmääritys...43 Langaton LAN-yhteys projektorin ja tietokoneen välillä Samanaikaiset langattomat LAN-yhteydet käyttäen useita projektoreita Järjestelmänhallintasivu Tietokoneesta suoritettavat langattomat toiminnot Virheviestit...46 Wireless Connection 3 -ohjelmiston virheviestit Järjestelmänhallintasivun virheviestit

5 Tietoja tästä oppaasta Tässä oppaassa kerrotaan, miten langaton LAN-yhteys luodaan CASIO XJ-A146-, XJ-A246- tai XJ-A256-dataprojektorin ja tietokoneen välille sekä miten tietokoneen näyttösisältö lähetetään projektoriin projisoitavaksi. Termit ja käytännöt Tässä oppaassa selitetään useita toimenpiteitä, jotka edellyttävät dataprojektorin ja tietokoneen samanaikaista käyttöä. Seuraavassa esitetään tässä käyttöoppaassa käytetyt termit ja käytännöt, joilla dataprojektori erotetaan tietokoneesta. Projisointialue Tämä on koko suorakulmion muotoinen alue, jolle dataprojektori projisoi. Viestejä ja valikkoja tulee näkyviin projisointialueelle joidenkin dataprojektorin toimintojen seurauksena. Tietokoneen näyttö Tällä tarkoitetaan tietokoneen näyttölaitetta. 5

6 Langattoman toiminnon edut Lähetä tietokoneen näyttösisältö dataprojektoriin langattomalla yhteydellä ja projisoi se Projektorissa on sisäinen toiminto, jonka avulla sitä voidaan käyttää langattomana LAN-tukiasemana. Luotuasi langattoman LAN-yhteyden tietokoneen kanssa voit lähettää tietokoneen näyttösisällön projektoriin projisoitavaksi. Langaton MobiShow-projisointi älypuhelimesta tai kannettavasta päätelaitteesta Voit asentaa AWINDin MobiShow n älypuhelimeen tai kannettavaan päätelaitteeseen ja projisoida älypuhelimen tai päätelaitteen muistiin tallennettuja valokuvia ja esityksiä projektorilla. * Huomaa, että kaikki toiminnot eivät ehkä ole käytettävissä tai projisointi ei ehkä onnistu kaikkien päätelaitetyyppien ja MobiShow n versioiden kanssa. 6

7 Jopa neljän päätelaitteen näyttösisällön langaton projisointi Projektori tukee enintään 32 päätelaitteen (esim. tietokoneiden ja kannettavien päätteiden) langatonta LAN-yhteyttä. Jopa neljän päätelaitteen näyttösisältö voidaan projisoida samanaikaisesti. * Huomaa, että kaikki päätelaitteet eivät ehkä tue samanaikaista näyttöä muiden päätelaitteiden näyttösisällön kanssa. B 7

8 Projektorin vaatimukset Projektorin on vastattava seuraavia ehtoja, jotta päätelaitteen (esim. tietokoneen tai kannettavan laitteen) näyttösisältö voidaan projisoida langattomalla LAN-yhteydellä. Projektorin mukana toimitettu langaton sovitin on asennettava oikein projektoriin. Lisätietoja on kohdassa Langattoman sovittimen asentaminen ja poistaminen (sivu 41). Tässä oppaassa mainitut ohjelmistot on asennettava oikein päätelaitteeseen (esim. tietokoneeseen tai kannettavaan laitteeseen). Päätelaitteessa (esim. tietokoneessa tai langattomassa laitteessa) on oltava langaton LAN-toiminto, joka noudattaa standardia IEEE b/g/n. Huomaa, että seuraavia toimintoja ei tueta. Langattoman CASIO YW-2L -sovittimen tai alan liikkeistä saatavan langattoman LAN-sovittimen käyttö projektorin USB-portissa; tällaiset sovittimet eivät toimi oikein. Muiden kuin tässä oppaassa mainittujen langattomien LAN-yhteysohjelmistojen käyttöä ei tueta. B 8

9 Wireless Connection 3 -ohjelmiston asentaminen Tärkeää Tuotteen mukana toimitetulla CD-levyllä olevien tietokoneohjelmistojen uusimmat versiot ovat ladattavissa CASIOn verkkosivustolta osoitteesta Lataa ja käytä ohjelmistojen uusimpia versioita. [ Home Support Downloads Projectors ] Järjestelmän vähimmäisvaatimukset Joudut asentamaan Wireless Connection 3 -ohjelmiston tietokoneeseen, jotta voit muodostaa langattoman LAN-yhteyden projektoriin ja suorittaa eri toimenpiteitä yhteyden aikana. Käyttöjärjestelmä : Microsoft Windows 7, Windows Vista SP2 tai Windows XP SP3 Tietokone : IBM PC/AT- tai yhteensopiva tietokone, joka vastaa seuraavia määrityksiä: Windows 7, Windows Vista tai Windows XP esiasennettuna Keskusyksikkö: Pentium M 1,6 GHz tai parempi tai käyttöjärjestelmää varten suositeltu keskusyksikkö Muisti: Käytettyä käyttöjärjestelmää varten suositeltu määrä muistia Näyttö: Full color -näyttö, jonka resoluutio on vähintään ja jota edellä mainitut käyttöjärjestelmät sekä käytettävä tietokone tukee. Syöttölaite: Näppäimistö tai jokin muu osoitinlaite (edellä mainittujen käyttöjärjestelmien tukema hiiri tai vastaava laite) Langaton LAN: Noudattaa standardia IEEE b/g/n. Sisäinen tai liitettävä WPA-PSK AES -yhteensopiva langaton sovitin* * WPA-PSK AES -suojausprotokollaa käytetään projektorin oletusasetuksena langattoman LAN-yhteyden aikana tietokoneen kanssa. Tästä syystä tietokoneessa on oltava sisäinen tai liitetty WPA-PSK AES -yhteensopiva langaton sovitin ensimmäisen langattoman LAN-yhteyden luomiseksi projektorin kanssa. Käytettyä käyttöjärjestelmää koskevat muut vaatimukset Toimintaa ei taata kaikissa laitteistokokoonpanoissa. Toimintaa ei tueta tietokoneissa, joissa käytetään käyttöjärjestelmää Windows 2000, NT, Me, 98SE, 98, 95 tai 3.1. Toimintaa tietokoneissa, jotka on päivitetty muista käyttöjärjestelmistä käyttöjärjestelmiin Windows 7, Windows Vista tai Windows XP, ei taata. Toimintaa tietokoneissa, joiden käyttöjärjestelmä on Windows XP Professional x64, ei tueta. Tärkeää Mac OS -käyttäjät Wireless Connection 3 toimii vain Windows-käyttöympäristössä. Se ei toimi Mac OS -käyttöympäristössä. Jos käytät Mac OS -käyttöjärjestelmää, lisätietoja on kohdassa Langaton projisointi Mac OS -tietokoneesta (sivu 40). B 9

10 Wireless Connection 3 -ohjelmiston asentaminen 1. Aseta projektorin mukana toimitettu CD-levy tietokoneen CD-asemaan. Näyttöön avautuu CD-levyn valikko automaattisesti. 2. Napsauta valikossa Wireless Connection 3 -kohdan oikealla puolella olevaa [Install] (Asenna) -painiketta. Noudata näyttöön tulevien valintaikkunoiden ohjeita. Jos käytät Windows 7 -käyttöjärjestelmää ja näyttöön tulee asennuksen aikana Käyttäjätilien valvonta -viesti, napsauta [Kyllä]. Jos käytät Windows Vista -käyttöjärjestelmää ja näyttöön tulee asennuksen aikana Käyttäjätilien valvonta -viesti, napsauta [Salli]. Jos käytät Windows XP -käyttöjärjestelmää ja näyttöön tulee asennuksen aikana alla näytetty viesti, napsauta [Jatka asentamista]. Huomautus Asennettuasi Wireless Connection 3 -ohjelmiston se käynnistyy automaattisesti ja alkaa etsiä projektoria. Jos haluat tässä vaiheessa muodostaa langattoman LAN-yhteyden tietokoneen ja projektorin välille, suorita kohdassa Tietokoneen yhdistäminen projektoriin langattomalla LAN-yhteydellä käyttäen oletus-ssid:tä (sivu 15) kuvattu toimenpide. Jos et halua luoda yhteyttä, napsauta Wireless Connection 3 -ikkunan oikeassa yläkulmassa olevaa sulkupainiketta. Wireless Connection 3 -ohjelmiston asentaminen toiseen ja seuraaviin tietokoneisiin Voit asentaa Wireless Connection 3 -ohjelmiston USB-muistilaitteeseen ohjatun Wireless Connection 3 -varmennetoiminnon avulla. Voit sen jälkeen kytkeä USB-muistin minkä tahansa tietokoneen USB-porttiin ja käynnistää Wireless Connection 3 -ohjelmiston. Tämä merkitsee sitä, että Wireless Connection 3 -ohjelmistoa ei tarvitse asentaa CD-levyltä jokaiseen tietokoneeseen, jonka kanssa projektori yhdistetään langattomalla LAN-yhteydellä. Lisätietoja on kohdassa Ohjatun varmennetoiminnon käyttäminen (sivu 37). 10

11 Langattoman LAN-yhteyden muodostaminen projektorin ja tietokoneen välille Tässä osiossa kerrotaan, miten projektorin ja tietokoneen välille muodostetaan langaton LAN-yhteys projektorin Wireless-oletusasetuksilla. Wireless-toiminto on eräs projektorin sisäisistä sovelluksista Sen ansiosta projektorin ja tietokoneen välille voidaan muodostaa langaton LAN-yhteys ja tietokoneen näyttösisältö voidaan projisoida. Langaton LAN-yhteys ja projektorin toimenpiteet Seuraavassa kuvataan toimenpiteet tietokoneen näyttösisällön projisoimiseksi Langaton-toiminnon oletusasetuksia käyttäen. Näytä Wireless-näyttö painamalla projektorin [INPUT]-näppäintä. Käynnistä Wireless Connection 3 tietokoneessa. Anna kirjautumistunnus tietokoneessa. Luo langaton LAN-yhteys projektorin ja tietokoneen välille ja projisoi tietokoneen näyttösisältö projektorilla. Huomautus Projektori luo oletusarvoisesti langattoman LAN-tiedonsiirron käyttäen WPA-PSK AES -suojausprotokollaa, joka tuottaa suhteellisen turvallisen tiedonsiirron. Projektorin ja tietokoneen välillä lähetetyt tiedot salataan projektorin sisäisen salalauseen ja kirjautumistunnuksen perusteella. Voit halutessasi muuttaa suojausjärjestelmää ja salalausetta. Muuttamalla salalausetta aika ajoin varmistat, että valtuuttamattomat henkilöt eivät voi murtautua tietokoneeseen tai projektoriin. Lisätietoja on kohdassa Langattoman LAN-yhteyden suojausasetusten määrittäminen (sivu 18). 11

12 Tietoja projektorin Langaton-sovelluksesta Langaton-toiminto on eräs projektorin sisäisistä sovelluksista. Sen ansiosta projektorin ja tietokoneen välille voidaan muodostaa langaton LAN-yhteys ja tietokoneen näyttösisältö voidaan projisoida. Langaton projisointi Paina [INPUT]-näppäintä ja valitse tulolähteeksi Wireless. Langaton projisointi otetaan käyttöön. Langaton-sovelluksen valmiustilanäyttö projisoidaan, jos projektorin ja tietokoneen välillä ei ole langatonta LAN-yhteyttä. Langaton-valmiustilanäyttö Langaton-sovelluksen valmiustilanäyttö sisältää alla kuvatut tiedot. Näytön kohde LOGIN CODE SSID Server IP Channel Security Kuvaus Tämä nelinumeroinen luku täytyy näppäillä, kun projektorin ja tietokoneen välille muodostetaan langaton LAN-yhteys Langaton-sovelluksen oletusasetuksilla. Numero päivitetään uudeksi aina, kun projektori käynnistetään. Projektorin nykyinen SSID Projektorin nykyinen IP-osoite Projektorin nykyinen kanavanumero Projektorin nykyinen suojausasetus Lisätietoja SSID:stä, IP-osoitteesta ja muista yllä mainituista termeistä on kohdassa Järjestelmänhallintasivun asetukset (sivu 36). 12

13 Wireless Connection 3 Wireless Connection 3 on ohjausohjelmisto tietokoneelle, jolla projektori yhdistetään langattoman LAN-yhteyden kautta. Wireless Connection 3 -ohjelmiston käynnistäminen Käynnistä Wireless Connection 3 tietokoneessa suorittamalla jompikumpi seuraavista toimista: Kaksoisnapsauta Windows-työpöydällä olevaa -kuvaketta. Valitse Windowsin Käynnistä-valikosta [Kaikki ohjelmat] [CASIO] [Wireless Connection 3]. Tärkeää Jos tietokoneessa on Windows Vista- tai Windows 7 -käyttöjärjestelmä, Wireless Connection 3 aiheuttaa Käyttäjätilien valvonta -viestin ilmestymisen näyttöön. Napsauta tässä tapauksessa [Salli] tai [Kyllä]. Huomautus Kun asennat Wireless Connection 3 -ohjelmiston USB-muistiin ohjatun varmennetoiminnon avulla, voit käynnistää Wireless Connection 3 -ohjelmiston käyttäen USB-muistia. Lisätietoja on kohdassa Ohjatun varmennetoiminnon käyttäminen (sivu 37). Wireless Connection 3 -ohjelmiston ikkunat Seuraavat ikkunat tulevat näyttöön, kun Wireless Connection 3 on käynnissä. Yhteyden haku Toimintovalikon painike Kirjautumistunnus Minimointipainike Sulkupainike Yhteys onnistui (yhdistetty) Projisoinnin ohjauspainikkeet Projisoinnin ilmaisin Yhteys epäonnistui Sulku-, minimointi- ja toimintovalikon painikkeet ovat käytettävissä kaikissa kolmessa ikkunassa. 13

14 Wireless Connection 3 -ohjelmiston ohjeen näyttäminen Napsauta Wireless Connection 3 -ohjelmiston ikkunassa toimintovalikon painiketta ja sitten avautuvassa valikossa [Help] (Ohje). Wireless Connection 3 -ohjelmiston versiotietojen näyttäminen Napsauta Wireless Connection 3 -ohjelmiston ikkunassa toimintovalikon painiketta ja sitten avautuvassa valikossa [About] (Tietoja). Wireless Connection 3 -ohjelmiston sulkeminen Tee jompikumpi seuraavista toimista: Napsauta Wireless Connection 3 -ohjelmiston ikkunassa toimintovalikon painiketta ja sitten avautuvassa valikossa [Exit] (Poistu). Napsauta Wireless Connection 3 -ohjelmiston ikkunan oikeassa yläkulmassa olevaa sulkupainiketta. Tietokoneen yhdistäminen projektoriin langattomalla LAN-yhteydellä käyttäen oletus-ssid:tä Tässä osiossa kerrotaan, miten yhtä kolmesta SSID:stä (casiolpj_default1, casiolpj_default2, casiolpj_default3) voidaan käyttää langattoman LAN-yhteyden luomiseksi projektorin ja tietokoneen välille. Huomautus Projektorin oletus-ssid on casiolpj_default1. Tärkeää Huomaa, että vain tietokoneen näyttösisältö voidaan lähettää tietokoneesta projektoriin langattomalla LAN-yhteydellä. Äänitietoja ei voi lähettää. Jos käytät Wireless Connection 3 -ohjelmistoa Windows Vista- tai Windows 7 -käyttöjärjestelmässä, älä suorita mitään toimintoja, jotka näytetään Käyttäjätilien valvonta -viestissä (kuten ohjelmiston asennus tai uuden laitteiston liitäntä), kun tietokoneen ja projektorin välillä on käynnissä langaton yhteys. 14

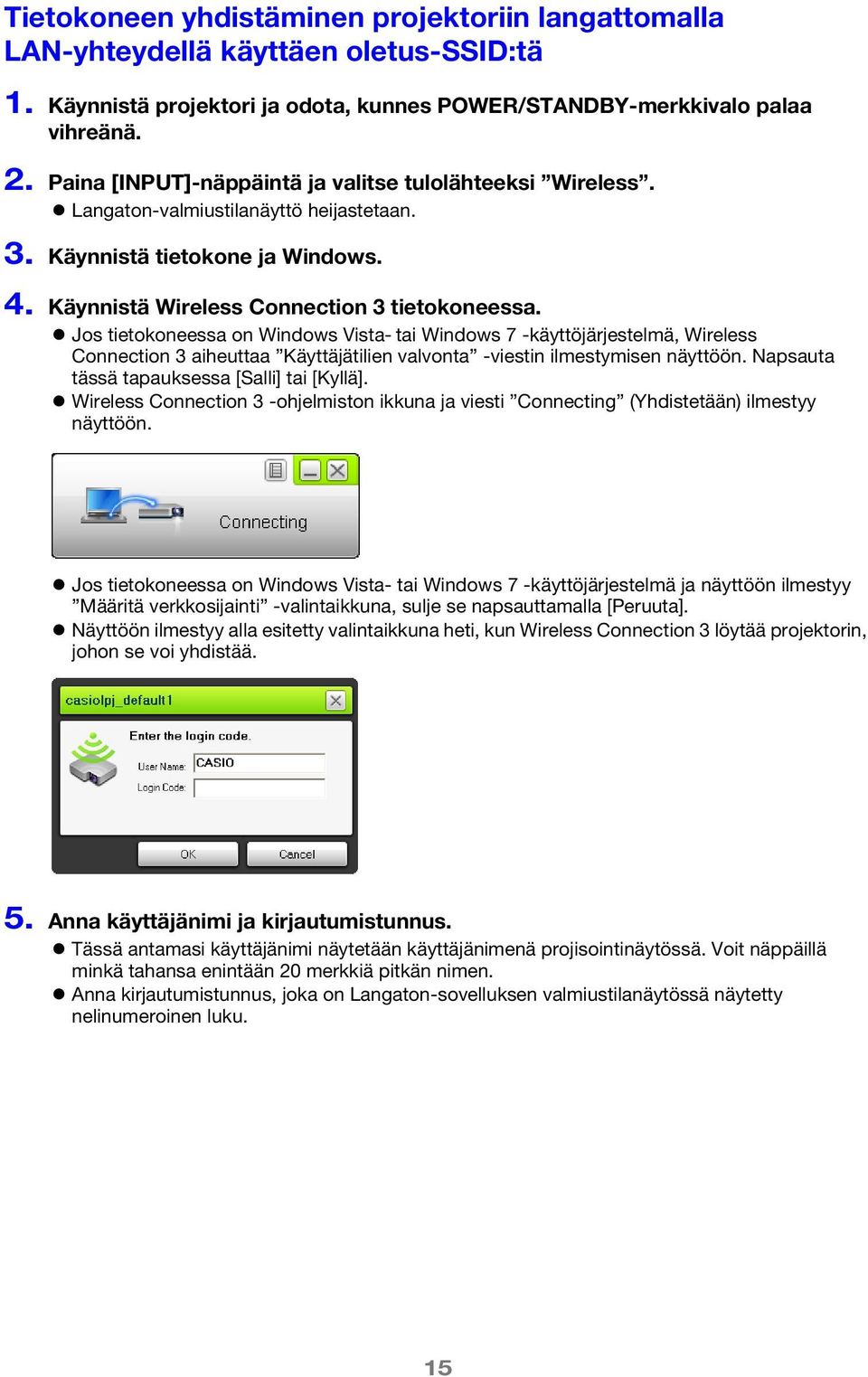

15 Tietokoneen yhdistäminen projektoriin langattomalla LAN-yhteydellä käyttäen oletus-ssid:tä 1. Käynnistä projektori ja odota, kunnes POWER/STANDBY-merkkivalo palaa vihreänä. 2. Paina [INPUT]-näppäintä ja valitse tulolähteeksi Wireless. Langaton-valmiustilanäyttö heijastetaan. 3. Käynnistä tietokone ja Windows. 4. Käynnistä Wireless Connection 3 tietokoneessa. Jos tietokoneessa on Windows Vista- tai Windows 7 -käyttöjärjestelmä, Wireless Connection 3 aiheuttaa Käyttäjätilien valvonta -viestin ilmestymisen näyttöön. Napsauta tässä tapauksessa [Salli] tai [Kyllä]. Wireless Connection 3 -ohjelmiston ikkuna ja viesti Connecting (Yhdistetään) ilmestyy näyttöön. Jos tietokoneessa on Windows Vista- tai Windows 7 -käyttöjärjestelmä ja näyttöön ilmestyy Määritä verkkosijainti -valintaikkuna, sulje se napsauttamalla [Peruuta]. Näyttöön ilmestyy alla esitetty valintaikkuna heti, kun Wireless Connection 3 löytää projektorin, johon se voi yhdistää. 5. Anna käyttäjänimi ja kirjautumistunnus. Tässä antamasi käyttäjänimi näytetään käyttäjänimenä projisointinäytössä. Voit näppäillä minkä tahansa enintään 20 merkkiä pitkän nimen. Anna kirjautumistunnus, joka on Langaton-sovelluksen valmiustilanäytössä näytetty nelinumeroinen luku. 15

16 6. Kun olet antanut kaikki tiedot oikein, napsauta [OK]. Projektorin ja tietokoneen välille luodaan langaton LAN-yhteys ja tietokoneen näyttösisältö projisoidaan projektorista. Alla näytetään Wireless Connection 3 -ohjelmiston ikkuna, joka ilmestyy tietokoneen näyttöön. Tämä ikkuna ei näy projektorin heijastamassa kuvassa. Jos haluat nyt määrittää suojausasetukset, katso kohtaa Langattoman LAN-yhteyden suojausasetusten määrittäminen (sivu 18). Lisätietoja Wireless Connection 3 -ohjelmiston toimenpiteistä, joilla kuvia projisoidaan samanaikaisesti useista tietokoneista, ja muista toiminnoista on kohdassa Langattoman LAN-yhteyden toiminnot (sivu 25). 7. Sulje Wireless Connection 3 napsauttamalla sen ikkunan oikeassa yläkulmassa olevaa sulkupainiketta. Jos näyttöön ilmestyy viesti The projector is still projecting. OK to exit? (Projektori projisoi vielä. Suljetaanko?), napsauta [OK]. Wireless Connection 3 -ohjelmiston ikkuna suljetaan ja Langaton-sovelluksen valmiustilanäyttö projisoidaan. Huomautus Kun tietokone löytää useita projektoreita, joihin se voi yhdistää, Connecting (Yhdistetään) -viestin jälkeen näytetään projektoriluettelo. Valitse tässä tapauksessa yhdistettävän projektorin SSID napsauttamalla sitä ja napsauta sitten [OK]. Luo langaton LAN-yhteys uudelleen projektoriin, joka on määritetty oletus-ssid:llä edellisen yhteyden katkaisemisen jälkeen, noudattamalla edellisiä vaiheita alusta alkaen. Kirjautumisnumero päivitetään uudeksi aina, kun projektori käynnistetään uudelleen. Tämä merkitsee sitä, että joudut tarkastamaan kirjautumisnumeron jokaisella yhdistämiskerralla. Määrittämällä suojausasetukset et joudu antamaan kirjautumistunnusta muodostaessasi langatonta LAN-yhteyttä projektorin ja tietokoneen välille. Kun annat salalauseen passphrase-merkkijonon (tai WEP-avaimen) ensimmäisellä yhdistämiskerralla, sinun ei tarvitse antaa sitä uudelleen, kun seuraavalla kerralla yhdistät samasta tietokoneesta. 16

17 Langattoman LAN-yhteyden muodostaminen useista tietokoneista Luotuasi langattoman LAN-yhteyden projektorin ja yhden tietokoneen välille voit luoda yhteyden toiseen, kolmanteen ja jopa neljänteen tietokoneeseen. Yhteydenluontitoimenpiteet toisen ja seuraavien tietokoneiden kanssa ovat samat kuin kohdassa Tietokoneen yhdistäminen projektoriin langattomalla LAN-yhteydellä käyttäen oletus-ssid:tä (sivu 15) annetut toimenpiteet vaiheesta 3 alkaen. Huomaa kuitenkin, että seuraavien yhdistettyjen tietokoneiden näyttösisältö ei näy automaattisesti, jos ensimmäisen tietokoneen näyttösisältöä projisoidaan. Projisoi seuraavien tietokoneiden näyttösisältö napsauttamalla -painiketta Wireless Connection 3 -ohjelmiston ikkunassa. Lisätietoja Wireless Connection 3 -ohjelmiston toimenpiteistä, joilla kuvia projisoidaan samanaikaisesti useista tietokoneista, ja muista toiminnoista on kohdassa Langattoman LAN-yhteyden toiminnot (sivu 25). 17

18 Langattoman LAN-yhteyden suojausasetusten määrittäminen Suojausasetukset määrittämällä voidaan estää tietokoneen tai projektorin valtuuttamaton käyttö langattoman LAN-yhteyden kautta. Asetukset määritetään projektorin järjestelmänhallintasivulla, joka voidaan avata tietokoneen verkkoselaimella. Tässä osiossa selitetään vain järjestelmänhallintasivun suojausasetukset. Lisätietoja muista järjestelmänhallintasivun toiminnoista on kohdassa Järjestelmänhallintasivun toiminnot ja asetukset (sivu 32). Suojausasetusten määritysjärjestys Jotta voit määrittää suojausasetukset, joudut ensin luomaan langattoman LAN-yhteyden projektorin ja tietokoneen välille. Lisätietoja yhteyden luomisesta projektorin ja tietokoneen välille, kun projektorin suojausasetuksia ei vielä ole määritetty, on kohdassa Tietokoneen yhdistäminen projektoriin langattomalla LAN-yhteydellä käyttäen oletus-ssid:tä (sivu 14). Langattoman LAN-yhteyden muodostaminen projektorin ja tietokoneen välille Kirjaudu tietokoneessa projektorin järjestelmänhallintasivulle. Valitse järjestelmänhallintasivulta Setup (Säätö) ja sitten Wireless Setup (Langattomat asetukset), ja määritä seuraavat asetukset: Määritä projektorille uusi SSID. Valitse suojausprotokolla (WPA-PSK, WPA2-PSK tai WEP). Anna salalause (tai WEP-avain). Ota (rekisteröi) edelliset asetukset käyttöön projektorissa. (Langaton LAN-yhteys projektorin ja tietokoneen välillä katkaistaan tässä vaiheessa.) Napsauta Wireless Connection 3 [Reconnect] (Yhdistä uudelleen) -painiketta. Anna avautuvaan valintaikkunaan salalause (tai WEP-avain). Langaton LAN-yhteys muodostetaan valitun suojausprotokollan mukaisesti. 18

19 Suojausasetusten määrittäminen Tässä osiossa kuvataan toimenpiteet, joilla projektorin järjestelmänhallintasivulle kirjaudutaan tietokoneen kautta ja langattoman LAN-yhteyden suojausasetukset määritetään. Kirjautuminen projektorin järjestelmänhallintasivulle 1. Muodosta langaton LAN-yhteys projektorin ja tietokoneen välille suorittamalla kohdan Tietokoneen yhdistäminen projektoriin langattomalla LAN-yhteydellä käyttäen oletus-ssid:tä (sivu 15) toimenpiteet vaiheeseen 6 asti. 2. Napsauta toimintovalikon painiketta Wireless Connection 3 -ohjelmiston ikkunassa ja sitten [Admin Screen] (Järjestelmänvalvojan näyttö) avautuvassa valikossa. Toimintovalikon painike Tietokoneen verkkoselain käynnistyy ja näyttää projektorin ensimmäisen järjestelmänhallintasivun. 3. Napsauta System Admin (Järjestelmänhallinta). Näppäile salasana avautuvaan salasanaikkunaan. Oletussalasana on admin. 19

20 4. Napsauta [Login] (Kirjaudu) -painiketta. Järjestelmänhallintasivu avautuu ja Status (Tila) -näyttö tulee esiin. Huomautus Järjestelmänhallintasivulle kirjautumiseen käyttämäsi salasana on vaihdettava turvallisuussyistä. Lisätietoja on kohdassa Järjestelmänvalvojan kirjautumissalasanan vaihtaminen (sivu 32). Uloskirjautuminen projektorin järjestelmänhallintasivulta Napsauta Logout (Kirjaudu ulos) järjestelmänhallintasivun oikeasta yläkulmasta. Ensimmäinen järjestelmänhallintasivu avautuu uudelleen. 20

21 Suojausasetusten määrittäminen 1. Kirjaudu järjestelmänhallintaan noudattamalla kohdan Kirjautuminen projektorin järjestelmänhallintasivulle (sivu 19) toimenpiteitä. 2. Näytä järjestelmänhallinnan Setup (Säätö) -näyttö napsauttamalla Setup (Säätö). Vain yllä olevien laatikoiden kolme asetusta on muutettava, kun suojausasetuksia määritetään. Älä muuta muita tämän näytön asetuksia tässä vaiheessa. Lisätietoja muista asetuksista ja järjestelmänhallinnan toiminnoista on kohdassa Järjestelmänhallintasivun toiminnot ja asetukset (sivu 32). 3. Anna SSID. Näppäile enintään 24 merkin tunnus (kaikki merkit käyvät) SSID-ruutuun. Älä kuitenkaan käytä tunnuksia _default1, _default2, _default3, _mobishow1, _mobishow2 tai _mobishow3, koske ne on varattu projektorin käyttöön. 4. Valitse suojausprotokolla. Napsauta Security (Suojaus) -ruudun oikealla puolella olevaa [ ]-painiketta ja valitse haluamasi suojausprotokolla avautuvasta luettelosta. Alla kuvataan luettelon kukin vaihtoehto. Security WPA-PSK TKIP WPA-PSK AES WPA2-PSK TKIP WPA2-PSK AES WEP ASCII 64bit WEP ASCII 128bit WEP Hex 64bit WEP Hex 128bit Off Tarkoittaa tätä: Suorittaa viestinnän salauksen WPA-PSK-protokollalla. TKIP ja AES ovat salausprotokollia. WPA (Wi-Fi Protected Access) on suojaustoiminto, jolla salataan viestinnän tietoja. WPA toimii automaattisesti luotavalla salausavaimella, joka vaihdetaan esiasetetuin väliajoin, mikä tuottaa tehokkaamman suojauksen kuin WEP. Suorittaa viestinnän salauksen WPA2-PSK-protokollalla. TKIP ja AES ovat salausprotokollia. WPA2 on uusi WPA-standardi. Suorittaa viestinnän salauksen WEP-protokollalla. ASCII 64bit, ASCII 128bit, Hex 64bit ja Hex 128bit ovat vaiheessa 5 annetun WEP-avainmerkkijonon muotoja. WEP (Wired Equivalent Privacy) on suojaustoiminto, jossa käytetään WEP key (WEP-avain) -merkkijonoa tietojen salaamiseksi ja langattoman tiedonsiirron valtuuttamattoman käytön estämiseksi. Poistaa langattoman LAN-suojauksen käytöstä, jolloin viestintää ei salata. 21

22 5. Anna salalause (tai WEP-avain). Passphrase/WEP Key (Salalause/WEP-avain) -tekstiruutuun kirjoitettu salalause tai WEP-avain riippuu vaiheessa 4 valitsemastasi suojausprotokollasta, kuten on selitetty alla. Security WPA-PSK TKIP WPA-PSK AES WPA2-PSK TKIP WPA2-PSK AES WEP ASCII 64bit WEP ASCII 128bit WEP Hex 64bit WEP Hex 128bit Off Syötettävä merkkijono Anna WPA-PSK- tai WPA2-PSK-salalause. Näppäile vähintään kahdeksan ja enintään 63 yksitavuista merkkiä tai enintään 64 merkkiä pitkä heksadesimaaliarvo. Esimerkki: MyKey123 (kahdeksan yksitavuista merkkiä) AAAABBBBCCCCDDDDEEEEFFFF (64-lukuinen heksadesimaaliarvo) Anna WEP-avaimeksi viisi yksitavuista aakkosnumeerista merkkiä. Esimerkki: MyKey Anna WEP-avaimeksi 13 yksitavuista aakkosnumeerista merkkiä. Esimerkki: MyKey Anna WEP-avaimeksi 10-numeroinen heksadesimaaliarvo. Esimerkki: 11AA22BB33 Anna WEP-avaimeksi 26-numeroinen heksadesimaaliarvo. Esimerkki: AABBCC Mitään tietoja ei tarvitse antaa. Tarvitset tähän näppäilemääsi merkkijonoa, kun muodostat langatonta LAN-yhteyttä suojausasetuksia käyttävän projektorin sekä tietokoneen välille. Älä unohda näppäilemääsi merkkijonoa. Jos pidät merkkijonoa muistissa paperilla, varmista, ettei se häviä tai joudu vääriin käsiin. 6. Kun olet määrittänyt kaikki haluamasi asetukset, napsauta [Apply] (Sovella) -painiketta. Uudet suojausasetukset otetaan käyttöön projektorissa ja langaton LAN-yhteys projektorin ja tietokoneen välillä katkaistaan. Projektori projisoi Langaton-sovelluksen valmiustilanäytön. Lisätietoja yhteyden määrittämisestä projektorin ja tietokoneen välille suojausasetusten määrittämisen jälkeen on kohdassa Langattoman LAN-yhteyden muodostaminen suojausasetusten määrittämisen jälkeen (sivu 23). Tärkeää Jos edellisissä vaiheissa valitaan suojausasetus Off (Pois), tiedonsiirto langattoman LAN-yhteyden kautta projektorin ja tietokoneen välillä tapahtuu ilman salausta. On suositeltavaa välttää Off -asetuksen käyttämistä, paitsi jos olet täysin varma, ettei langattoman tiedonsiirron suojauksessa ole riskejä. 22

23 Langattoman LAN-yhteyden muodostaminen suojausasetusten määrittämisen jälkeen Tässä osiossa kuvatut toimenpiteet alkavat vaiheesta, jossa yksi projektori projisoi Langaton-sovelluksen valmiustilanäyttöä suojausasetusten määrittämisen jälkeen. Näissä toimenpiteissä oletetaan, että tietokone on käynnistetty uudelleen asetusten määrittämisen jälkeen. Langattoman LAN-yhteyden muodostaminen projektorin ja tietokoneen välille suojausasetusten määrittämisen jälkeen 1. Käynnistä Wireless Connection 3 tietokoneessa. Wireless Connection 3 -ohjelmiston ikkuna ja viesti Connecting (Yhdistetään) ilmestyy näyttöön. Näyttöön ilmestyy alla esitetty valintaikkuna heti, kun Wireless Connection 3 löytää projektorin, johon se voi yhdistää. 2. Anna projektoriin rekisteröity salalause (tai WEP-avain) Passphrase/WEP Key (Salalause/WEP-avain)- ja Confirm (Vahvista) -syöttöruutuihin. Näppäile kohdan Suojausasetusten määrittäminen (sivu 21) vaiheessa 5 antamasi merkkijono. 3. Kun olet antanut kaikki tiedot oikein, napsauta [OK]. Projektorin ja tietokoneen välille luodaan langaton LAN-yhteys ja tietokoneen näyttösisältö projisoidaan projektorista. Lisätietoja seuraavista Wireless Connection 3 -ohjelmiston projisointitoiminnoista sekä muita tietoja on kohdassa Langattoman LAN-yhteyden toiminnot (sivu 25). 23

24 Huomautus Luodessasi samanaikaista langatonta LAN-yhteyttä yhden projektorin ja useiden tietokoneiden välille, noudata samoja toimenpiteitä kuin edellä toiselle ja seuraaville tietokoneille. Lisätietoja toiminnoista kunkin tietokoneen näyttösisällön projisoimiseksi niiden yhdistämisen jälkeen on kohdassa Langattoman LAN-yhteyden toiminnot (sivu 25). Kun tietokone löytää useita projektoreita, joihin se voi yhdistää, Connecting (Yhdistetään) -viestin jälkeen näytetään projektoriluettelo. Valitse tässä tapauksessa yhdistettävän projektorin SSID napsauttamalla sitä ja napsauta sitten [OK]. Langattoman LAN-yhteyden muodostaminen toisen ja seuraavien tietokoneiden kanssa suojausasetusten määrittämisen jälkeen Kun suoritat kohdan Langattoman LAN-yhteyden muodostaminen projektorin ja tietokoneen välille suojausasetusten määrittämisen jälkeen (sivu 23) toimenpiteet, Wireless Connection 3 muistaa salalauseen (tai WEP-avaimen), jonka annoit luodessasi yhteyden. Kun seuraavalla kerralla kytket yhdistetyn projektorin virran ja käynnistät Wireless Connection 3 -ohjelmiston tietokoneessa, joudut vain napsauttamaan [OK]-painiketta avautuvasta valintaikkunasta langattoman LAN-yhteyden luomiseksi projektorin ja tietokoneen välille. Langattoman LAN-yhteyden muodostaminen suojausasetusten ollessa pois käytöstä Jos kohdan Suojausasetusten määrittäminen (sivu 21) toimenpiteissä projektorin suojausasetukseksi valittiin Off (Pois), laite näyttää Connecting (Yhdistetään) -viestin, muodostaa langattoman LAN-yhteyden ja projisoi sitten tietokoneen näyttösisällön, kun Wireless Connection 3 käynnistetään tietokoneessa. 24

25 Langattoman LAN-yhteyden toiminnot Tässä osiossa esitellään toiminnot, jotka voidaan suorittaa, kun langaton LAN-yhteys on luotu projektorin ja tietokoneen välille. Useimmat toiminnot suoritetaan Wireless Connection 3 - ohjelmistolla. Toimintovalikon painike Kirjautumistunnus Minimointipainike Sulkupainike Yhden näytön projisointipainike Neljän näytön projisointipainikkeet (1/2/3/4) Keskeytyspainike Projisoinnin ilmaisin Projisoinnin pysäytyspainike Wireless Connection 3 -ohjelmiston ikkuna Kuvan projisointitoiminnot Langaton-sovelluksessa on kaksi projisointivaihtoehtoa: Yhden näytön projisointi, jolla yhden tietokoneen koko näyttö projisoidaan, ja Neljän näytön projisointi, jolla projisointinäyttö jaetaan neljään osaan neljän tietokonenäytön samanaikaista projisointia varten. Yhden näytön projisointi Neljän näytön projisointi Huomautus Langattomassa projisoinnissa kuvasuhde on aina Normal. Tällä säilytetään tulosignaalin kuvasuhde. Tätä asetusta ei voi muuttaa. 25

26 Projisoinnin käynnistäminen ja pysäyttäminen tietokoneesta, joka on yhdistetty langattomalla LAN-yhteydellä Yhden näytön projisoinnin aloittaminen Napsauta -painiketta Wireless Connection 3 -ohjelmiston ikkunassa tietokoneessa, josta haluat käynnistää yhden näytön projisoinnin. Painike muuttuu kuvakkeeksi ja yhden näytön projisointi käynnistyy tietokoneesta. Tämän toiminnon suorittaminen, kun projisointi tapahtuu toisesta tietokoneesta, peruuttaa nykyisen projisoinnin, ja projisointi käynnistyy tietokoneesta, jossa toiminto suoritettiin. Langaton LAN-yhteys projektorin ja tietokoneen (jonka projisointi peruutettiin) välillä säilytetään. Yhden näytön projisoinnin keskeyttäminen Napsauta -painiketta Wireless Connection 3 -ohjelmiston ikkunassa tietokoneessa, josta haluat keskeyttää yhden näytön projisoinnin. Projisoitu kuva pysähtyy, kun napsautat -painiketta, ja painike muuttuu kuvakkeeksi. Jatka projisointia napsauttamalla -painiketta uudelleen. Yhden näytön projisoinnin pysäyttäminen Napsauta -painiketta Wireless Connection 3 -ohjelmiston ikkunassa tietokoneessa, josta haluat pysäyttää yhden näytön projisoinnin. Yhden näytön projisointi tietokoneesta pysähtyy ja laite projisoi Langaton-sovelluksen valmiustilanäytön. Langaton LAN-yhteys projektorin ja tietokoneen (jonka projisointi pysäytettiin) välillä säilytetään. Yhden näytön projisointi voidaan käynnistää uudelleen painamalla -painiketta. Langattomien LAN-yhteyksien luominen projektorin ja usean tietokoneen välille, ja vaihtaminen yhden näytön projisointien välillä 1. Luo langaton LAN-yhteys projektorin ja ensimmäisen tietokoneen välille. Yhden näytön projisointi ensimmäisestä tietokoneesta käynnistyy. 2. Luo langattomat LAN-yhteydet saman projektorin ja muiden tietokoneiden välille. Yhdistäessäsi kuhunkin tietokoneeseen yhden näytön projisointi ensimmäisestä tietokoneesta säilytetään. 3. Napsauta toisessa tai jossakin seuraavista tietokoneista -painiketta Wireless Connection 3 -ohjelmiston ikkunassa. Yhden näytön projisointi ensimmäisestä tietokoneesta keskeytyy ja käynnistyy vuorostaan tietokoneesta, jonka -painiketta napsautettiin. Voit sitten napsauttaa -painiketta Wireless Connection 3 -ohjelmiston ikkunassa missä tahansa muussa yhdistetyssä tietokoneessa, kun haluat käynnistää yhden näytön projisoinnin kyseisestä tietokoneesta. 26

27 Neljän tietokoneen näyttösisällön projisointi samanaikaisesti (neljän näytön projisointi) 1. Luo langaton LAN-yhteys projektorin ja ensimmäisen tietokoneen välille ja napsauta sitten -painiketta. Ensimmäisen tietokoneen näyttösisältö ilmestyy nelinäyttöprojisoinnin vasempaan yläkulmaan. Painike muuttuu kuvakkeeksi, joka ilmoittaa, että projisointi on käynnissä näytön vasemmassa yläkulmassa. 2. Luo langaton LAN-yhteys projektorin ja toisen tietokoneen välille ja napsauta sitten -painiketta. Toisen tietokoneen näyttösisältö ilmestyy nelinäyttöprojisoinnin oikeaan yläkulmaan. 3. Luo langattomat LAN-yhteydet kolmannen ja neljännen tietokoneen kanssa ja napsauta sitten - ja -painikkeita. Kolmannen tietokoneen näyttösisältö ilmestyy nelinäyttöprojisoinnin vasempaan alakulmaan ja neljännen sen oikeaan alakulmaan. Huomautus Samanaikaista langatonta LAN-yhteyttä tuetaan jopa 32 tietokoneen ja yhden projektorin kanssa. Enintään neljän langattomalla LAN-yhteydellä yhdistetyn tietokoneen näyttökuvien samanaikaista projisointia tuetaan. Kun neljän näytön projisointi on käynnissä, painikkeen,, tai napsauttamisella tietokoneessa, joka on yhdistetty projektoriin langattomalla LAN-yhteydellä, voidaan lisätä kyseisen tietokoneen näyttösisältö nelinäyttöprojisointiin. Tietokoneen projisointikuvan kohta riippuu napsautetusta painikkeesta. Jos kohdassa, joka vastaa painettua painiketta, on jo toisen tietokoneen projisointi, nykyinen projisointi peruutetaan. Langaton LAN-yhteys projektorin ja tietokoneen (jonka projisointi peruutettiin) välillä kuitenkin säilytetään. Kun neljän näytön projisointi on käynnissä, painikkeen napsauttaminen tietokoneessa, joka on yhdistetty projektoriin langattomalla LAN-yhteydellä, käynnistää yhden näytön projisoinnin kyseisestä tietokoneesta. Langattomat LAN-yhteydet projektorin ja tietokoneiden (joiden projisoinnit peruutettiin) välillä säilytetään. Projisoinnin keskeyttäminen ja pysäyttäminen tietokoneesta neljän näytön projisoinnin aikana Painikkeen napsauttaminen tietokoneissa, jotka osallistuvat neljän näytön projisointiin, pysäyttää projisoitavan kuvan vain kyseisessä tietokoneessa. Tällä ei ole vaikutusta muiden tietokoneiden projisointikuviin. Painikkeen napsauttaminen tietokoneissa, jotka osallistuvat neljän näytön projisointiin, pysäyttää projisoitavan kuvan vain kyseisessä tietokoneessa. Kuvien projisointi muista tietokoneista jatkuu. Kun vain yksi tietokone osallistuu neljän näytön projisointiin, painikkeen napsauttaminen pysäyttää neljän näytön projisoinnin ja avaa Langaton-sovelluksen valmiustilanäytön. 27

28 Käyttäjänimen näyttäminen kuvapinnalla Projektorin kaukosäätimen [f]-näppäintä painamalla voit tuoda kyseisen tietokoneen käyttäjänimen näkyviin kuvapinnalle. Kun käynnissä on neljän näytön projisointi, nimi näkyy alueella, jolle tietokoneen näyttökuva projisoidaan. Käyttäjänimi pysyy näytössä noin viiden sekunnin ajan näppäimen painamisen jälkeen. Muita toimintoja Langattoman LAN-yhteyden luominen uudelleen Katkaistuasi langattoman LAN-yhteyden projektorin ja tietokoneen välillä voit luoda yhteyden uudelleen saman projektorin kanssa tai voit yhdistää toiseen projektoriin. Napsauta Wireless Connection 3 -ohjelmiston ikkunassa toimintovalikon painiketta ja sitten avautuvassa valikossa [Server Search] (Palvelimen haku). Tietokone katkaisee nykyisen langattoman LAN-yhteyden ja alkaa etsiä projektoria, johon se voi yhdistää. Projektorin tiedot Napsauta Wireless Connection 3 -ohjelmiston ikkunassa toimintovalikon painiketta ja sitten avautuvassa valikossa [Info] (Tiedot). Näyttöön tulee valintaikkuna, joka sisältää tietoja paraikaa yhdistetystä projektorista. Tärkeysjärjestyksen valitseminen projisoinnin näyttönopeuden tai resoluution välillä Voit määrittää projektorin asettamaan etusijalle joko näyttönopeuden tai resoluution projisoidessasi langattoman LAN-yhteyden kautta. Tärkeysjärjestyksen valitseminen projisoinnin näyttönopeuden tai resoluution välillä 1. Napsauta Wireless Connection 3 -ohjelmiston ikkunassa toimintovalikon painiketta ja sitten avautuvassa valikossa [Projection Setting] (Projisointiasetus). 2. Valitse avautuvasta alivalikosta High-speed (Suuri nopeus) tai High-resolution (Suuri resoluutio). High-speed : Tämä asetus asettaa näyttönopeuden (kehysnopeuden) etusijalle resoluution sijasta. Tämän asetuksen kuvaresoluutio (sävyt) on 16-bittinen väri. High-resolution: Tämä asetus asettaa resoluution etusijalle näyttönopeuden sijasta. Tämän asetuksen kuvaresoluutio (sävyt) on 32-bittinen väri. 28

29 Langattoman LAN-yhteyden katkaiseminen Langaton LAN-yhteys projektorin ja tietokoneen välillä katkaistaan Wireless Connection 3 - ohjelmistolla. Napsauta Wireless Connection 3 -ohjelmiston ikkunan oikeassa yläkulmassa olevaa sulkupainiketta. Wireless Connection 3 -ohjelmiston alustaminen Seuraava toimenpide palauttaa alkuasetuksiin salalauseen/wep-avaimen, joka on tallennettu tietokoneeseen, jossa Wireless Connection 3 -ohjelmistoa käytetään. Wireless Connection 3 -ohjelmiston alustaminen 1. Napsauta Wireless Connection 3 -ohjelmiston ikkunassa toimintovalikon painiketta ja sitten avautuvassa valikossa [Initialize] (Alusta). Näyttöön tulee alla näkyvä vahvistusikkuna. 2. Alusta napsauttamalla [OK] tai peruuta alustus napsauttamalla [Cancel] (Peruuta). 29

30 Langaton-toiminnon asetusten määrittäminen Voit määrittää seuraavat Langaton-toiminnon asetukset projektorin asetusvalikossa. Asetuksen nimi Change wireless connection Initialize Wireless Setup Kuvaus Vaihtaa projektorin SSID-asetuksen kuudesta mahdollisesta oletus-ssid:stä joksikin toiseksi. Palauttaa kaikki Langaton-toiminnon asetukset tehdasasetuksiin. Huomautus Projektorin langattoman LAN-yhteyden lisäasetuksia (esim. yhteys- ja suojausasetukset) voidaan määrittää järjestelmänhallinnan sivulla, joka voidaan avata paraikaa langattomalla LANyhteydellä projektoriin yhdistetystä tietokoneesta. Lisätietoja on kohdassa Järjestelmänhallintasivun toiminnot ja asetukset (sivu 32). Vaihtaminen oletus-ssid:iden välillä Tärkeää Tällä toimenpiteellä voidaan vaihtaa vain yhdestä oletus-ssid:stä toiseen oletus-ssid:hen. Jos nykyinen SSID tai uusi SSID ei ole yksi kuudesta oletus-ssid:stä, muuta SSID käyttäen projektorin järjestelmänhallinnan sivua. Lisätietoja on kohdassa Projektorin verkkoasetusten ja langattoman LAN-yhteyden asetusten määrittäminen (sivu 34). 1. Paina [MENU]-näppäintä, kun Langaton-toiminnon näyttöä projisoidaan. 2. Siirrä kohdistus [ ]-näppäimellä kohtaan Wireless ja paina sitten [ENTER]- näppäintä. 3. Siirrä kohdistus [ ]-näppäimellä kohtaan Change wireless connection ja paina sitten [ENTER]-näppäintä. Näyttöön tulee alla esitetty valintaikkuna, jossa voit muuttaa langatonta yhteyttä. Valintaikkunassa näkyvät yhteysnimet vastaavat kutakin SSID:tä, kuten alla esitetään. Yhteyden nimi Wireless Connection 1 Wireless Connection 2 Wireless Connection 3 MobiShow Connection 1 MobiShow Connection 2 MobiShow Connection 3 SSID casiolpj_default1 casiolpj_default2 casiolpj_default3 casiolpj_mobishow1 casiolpj_mobishow2 casiolpj_mobishow3 Lisätietoja MobiShow-yhteydestä on kohdassa Projisointi päätelaitteesta, jossa on MobiShow asennettuna (sivu 39). 30

31 4. Siirrä korostus haluamasi yhteysnimen kohdalle näppäimillä [ ] ja [ ] ja paina sitten [ENTER]-näppäintä. Näyttöön tulee vahvistusta pyytävä valintaikkuna, jossa kysytään Do you want to change the wireless connection?. 5. Siirrä kohdistus [ ]-näppäimellä kohtaan Yes ja paina sitten [ENTER]- näppäintä. Langaton yhteys on käynnistettävä uudelleen, jotta muutos tulee voimaan. Projisoitu kuva muuttuu tällöin tyhjäksi. Langattoman näytön projisoinnin käynnistyminen saattaa kestää hetken. Langattomien asetusten nollaus 1. Paina [MENU]-näppäintä, kun Langaton-toiminnon näyttöä projisoidaan. 2. Siirrä kohdistus [ ]-näppäimellä kohtaan Wireless ja paina sitten [ENTER]- näppäintä. 3. Siirrä kohdistus [ ]-näppäimellä kohtaan Initialize Wireless Setup ja paina sitten [ENTER]-näppäintä. Näyttöön tulee vahvistusta pyytävä valintaikkuna, jossa kysytään Initialize the Wireless setup?. 4. Siirrä kohdistus [ ]-näppäimellä kohtaan Yes ja paina sitten [ENTER]- näppäintä. Tämä palauttaa kaikki projektorin verkkoasetukset (kaikki järjestelmänhallinnan sivun asetukset) niiden oletusasetuksiin. Lisätietoja on kohdassa Järjestelmänhallintasivun asetukset (sivu 36). 31

32 Järjestelmänhallintasivun toiminnot ja asetukset Kun projektori on yhdistetty tietokoneeseen langattomalla LAN-yhteydellä, voit avata projektorin järjestelmänhallintasivun tietokoneen verkkoselaimella. Projektorin langattomat LAN-yhteysasetukset voidaan määrittää tietokoneesta järjestelmänhallintasivun avulla. Järjestelmänhallintasivun toiminnot Tärkeää Jotta voit suorittaa tässä esitetyt toiminnot, joudut kirjautumaan tietokoneessa projektorin järjestelmänhallintasivulle. Lisätietoja kirjautumisesta on kohdan Kirjautuminen projektorin järjestelmänhallintasivulle (sivu 19) toimenpiteissä vaiheesta 2 alkaen. Asetusten määrittäminen Seuraavat asetukset voidaan määrittää järjestelmänhallintasivulla: Kirjautumisen salasana Verkkoasetukset (esim. IP- ja DHCP-asetukset) Langattoman LAN-yhteyden asetukset (pääasiassa suojaus). Järjestelmänvalvojan kirjautumissalasanan vaihtaminen 1. Luo langaton LAN-yhteys projektorin ja tietokoneen välille ja kirjaudu projektorin järjestelmänvalvojan näyttöön projektorista. 2. Napsauta Change Password (Muuta salasana). Salasanan voi vaihtaa avautuvassa näytössä. 32

33 3. Näppäile uusi salasana kaksi kertaa New Password (Uusi salasana)- ja Reinput Password (Näppäile salasana uudelleen) -ruutuihin. Voit antaa enintään kahdeksan merkin pituisen salasanan. Huomaa, että tarvitset tässä antamasi salasanan, kun seuraavalla kerralla kirjaudut järjestelmänhallintasivulle. Älä unohda näppäilemääsi salasanajonoa. Jos pidät salasanaa muistissa paperilla, varmista, ettei se häviä tai joudu vääriin käsiin. Jos tekstiruutuihin näppäilemäsi salasanat eivät täsmää, näyttöön ilmestyy alla esitetty valintaikkuna, kun napsautat tämän toimenpiteen seuraavassa vaiheessa [Apply] (Sovella). Napsauta tässä tapauksessa [OK] ja näppäile salasana uudelleen kumpaankin tekstiruutuun oikein. 4. Kun olet antanut kaikki tiedot oikein, napsauta [OK]. Uusi salasana rekisteröidään. Joudut antamaan uuden salasanan, kun seuraavalla kerralla kirjaudut järjestelmänhallintasivulle. 5. Kirjaudu ulos järjestelmänhallintasivulta napsauttamalla Logout (Kirjaudu ulos). 33

34 Projektorin verkkoasetusten ja langattoman LAN-yhteyden asetusten määrittäminen 1. Luo langaton LAN-yhteys projektorin ja tietokoneen välille ja kirjaudu projektorin järjestelmänvalvojan näyttöön projektorista. 2. Näytä järjestelmänhallinnan Setup (Säätö) -näyttö napsauttamalla Setup (Säätö). 3. Muuta asetusta näppäilemällä arvo tai valitsemalla vaihtoehto. Lisätietoja langattomien LAN-suojausasetusten (SSID:n, suojauksen ja salalauseen/wepavaimen) määrittämisestä on kohdassa Suojausasetusten määrittäminen (sivu 21). Lisätietoja Setup (Säätö) -näytön asetuksista, asetusalueesta ja muita tietoja on kohdassa Järjestelmänhallintasivun asetukset (sivu 36). 4. Kun olet määrittänyt asetukset haluamallasi tavalla, napsauta [Apply] (Sovella) - painiketta. Uudet asetukset tulevat käyttöön. Yhteys projektorin ja tietokoneen välillä katkaistaan. Yhteys projektorin ja tietokoneen välille on luotava tarvittaessa uudelleen. 34

35 Järjestelmänhallintasivun kaikkien asetusten alustaminen Tämä toiminto palauttaa kaikki järjestelmänhallinnan sivun asetukset niiden oletusasetuksiin. Lisätietoja oletusasetuksista on kohdassa Järjestelmänhallintasivun asetukset (sivu 36). Huomautus Wireless Connection 3 -ohjelmistolla tietokoneeseen tallennettu käyttäjänimi tai salalause/wepavain ei nollaudu tällä toimenpiteellä. Järjestelmänhallintasivun kaikkien asetusten alustaminen 1. Luo langaton LAN-yhteys projektorin ja tietokoneen välille ja kirjaudu projektorin järjestelmänvalvojan näyttöön projektorista. 2. Napsauta Restore Factory Defaults (Palauta oletusasetukset). Näyttöön tulee alla esitetty näyttö. 3. Palauta asetukset tehdasasetuksiin napsauttamalla [Apply] (Sovella). Asetukset nollataan ja langaton LAN-yhteys projektorin ja tietokoneen välillä katkaistaan. Projektori projisoi Langaton-sovelluksen valmiustilanäytön. 35

36 Järjestelmänhallintasivun asetukset System Admin > Setup Settings Asetuksen nimi Kuvaus IP Setup IP Address Määrittää projektorin IP-osoitteen. Oletusasetus: Subnet Mask Määrittää aliverkon peitearvon, joka määrittää aliverkon IP-osoitealueen, johon projektori kuuluu. Oletusasetus: DHCP Setup Auto/Disable Määrittää, määritetäänkö IP-osoite automaattisesti projektoriin langattomalla LANyhteydellä yhdistetylle tietokoneelle. Auto -asetuksella IP-osoite määritetään automaattisesti, Disable (Ei käytössä) poistaa automaattisen määrityksen käytöstä. Oletusasetus: Auto Starting IP Address Määrittää automaattisesti tietokoneille määritettävän IP-osoitesarjan alkukohdan. Tämä asetus on käytettävissä vain, kun DHCP:n Auto/Disable-asetukseksi on valittu Auto. Oletusasetus: Ending IP Address Määrittää automaattisesti tietokoneille määritettävän IP-osoitesarjan päätöskohdan. Tämä asetus on käytettävissä vain, kun DHCP:n Auto/Disableasetukseksi on valittu Auto. Oletusasetus: Wireless Setup SSID Langattoman verkon tunnus. Tätä kutsutaan usein SSID:ksi, ESS-ID:ksi tai verkkonimeksi. Voit näppäillä 24 yksitavuista aakkosnumeerista merkkiä. Oletusasetus: casiolpj_default1 (myös casiolpj_default2 ja casiolpj_default3 on esiasetettu projektoriin) SSID Broadcast Määrittää, onko SSID-tietojen lähetys käytössä vai poissa käytöstä. Oletusasetus: Enable Channel Määrittää langattoman LAN-tiedonsiirron käyttämän kanavan. Asetuksella Auto valitaan automaattisesti nykyiselle tiedonsiirtoympäristölle sopiva kanava. Määritä kanavanumero valitsemalla numero 1 11 luettelosta, joka avautuu, kun napsautat kanavan numeron oikealla puolella olevaa [ ]-painiketta. Oletusasetus: Auto Security Määrittää suojausprotokollan. Lisätietoja on kohdassa Suojausasetusten määrittäminen (sivu 21). Oletusasetus: WPA-PSK AES Passphrase / WEP Key IEEE n Show User Name Display Channel Width Määrittää salalauseen tai WEP-avaimen edellä valitun Security (Suojaus) - kohdan suojausprotokollan mukaisesti. Lisätietoja on kohdassa Suojausasetusten määrittäminen (sivu 21). Määrittää, onko langattoman LAN-yhteyden standardi IEEE n käytössä. Oletusasetus: Enable Määrittää asetuksen 20MHz tai Auto IEEE n -kanavanleveydelle. Oletusasetus: 20MHz Määrittää, näytetäänkö tietokoneen nimi kuvapinnalla, kun projisointi käynnistetään projektoriin langattomalla LAN-yhteydellä yhdistetystä tietokoneesta. Oletusasetus: On (käyttäjänimi näytetään) System Admin > Change Password Asetuksen nimi New Password Reinput password Kuvaus Uuden salasanan näppäilemistä varten järjestelmänhallintasivulle kirjauduttaessa Oletusasetus: admin 36

37 Liite Ohjatun varmennetoiminnon käyttäminen Voit kopioida Wireless Connection 3 -ohjelmiston USB-muistilaitteeseen ohjatun Wireless Connection 3 -varmennetoiminnon avulla. Tehtyäsi tämän voit käyttää Wireless Connection 3 -ohjelmistoa tietokoneessa, johon sitä ei ole asennettu kytkemällä USB-muistilaitteen (USB Token) tietokoneen USB-porttiin. USB-varmennuslaitteiden käyttöä suositellaan, kun projektori liitetään useisiin tietokoneisiin. Wireless Connection 3 -ohjelmiston asentaminen USBmuistilaitteeseen Asennuksessa on käytettävä kapasiteetiltaan vähintään 4 Mt:n kokoista USB-muistilaitetta. Vastikään alustetun USB-muistilaitteen, joka ei sisällä muita tietoja, käyttöä suositellaan. Tärkeää Kun asennat Wireless Connection 3 -ohjelmiston USB-muistilaitteeseen seuraavilla toimenpiteillä, USB-muistilaitteen juurihakemistoon luodaan tiedosto nimeltä autorun.inf (Wireless Connection 3 -ohjelmiston automaattisen käynnistyksen tiedosto). Jos USBmuistilaitteen juurihakemisto jo sisältää samannimisen tiedoston, olemassa olevan tiedoston nimeen lisätään pääte.bak tai kolmilukuinen numero (esim..001 tai.002). Wireless Connection 3 -ohjelmiston asentaminen USB-muistilaitteeseen Huomautus Kun asennat Wireless Connection 3 -ohjelmiston USB-muistilaitteeseen seuraavilla toimenpiteillä, USB-muistilaitteen nimeksi tulee USB Token ja kuvakkeeksi. 37

38 1. Napsauta Wireless Connection 3 -ohjelmiston ikkunassa toimintovalikon painiketta ja sitten avautuvassa valikossa [Token Wizard] (Ohjattu varmennetoiminto). Näyttöön ilmestyy ohjattu varmennetoiminto. 2. Napsauta [Next>] (Seuraava). USB-asemien valintanäyttö tulee näkyviin. Jos tietokoneeseen ei ole liitetty USB-muistilaitetta, viesti USB memory could not be detected. (USB-muistilaitetta ei tunnistettu) ilmestyy näyttöön. Kytke USB-muistilaite tässä tapauksessa ja odota, kunnes sen USB-muistilaitteen asema ilmesyy USB Drive (USBasema) -ruutuun. 3. Jos tietokoneeseen on liitetty useita USB-muistilaitteita, napsauta USB Drive (USB-asema) -ruudun oikealla puolella olevaa [ ]-painiketta ja valitse asema, johon haluat asentaa Wireless Connection 3 -ohjelmiston. 4. Napsauta [Next>] (Seuraava) -painiketta. Wireless Connection 3 asennetaan määritettyyn USB-muistilaitteeseen. Viesti Wizard ended normally. (Ohjattu toiminto onnistui) tulee näyttöön, kun asennus on valmis. 5. Sulje ohjatun varmennetoiminnon näyttö napsauttamalla [Exit] (Poistu). Tietokoneen yhdistäminen projektoriin langattomalla LANyhteydellä käyttäen USB-varmennuslaitetta Liitä USB-varmennuslaite tietokoneen USB-porttiin ja kaksoisnapsauta sitten varmennuslaitteen Wireless Connection 3 -kuvaketta. Wireless Connection 3 -ohjelmiston käynnistyttyä voit suorittaa samat toiminnot kuin jos Wireless Connection 3 olisi asennettuna tietokoneessa. Huomautus Ohjattua varmennetoimintoa ei voi käyttää, kun käynnistät Wireless Connection 3 -ohjelmiston USB-varmennuslaitteesta. 38
