2 RD -paaluseinä - jo yli 100 kohdetta ympäri maailmaa Antti Perälä, SSAB

3 Sisältö Mikä on RD-paaluseinä? peruskomponentit ja periaatteet RM/RF lukkoprofiilit Toteutettuja kohteita toimitettuja määriä kohteita sieltä ja täältä

4 RD -paaluseinä Luotettava tukiseinä ja perustusrakenne, joka perustuu porattaviin RD -paaluihin Erityisesti vaativiin olosuhteisiin Perustusrakenne jossa yhdistyy pysty- ja vaakasuuntaisten kuormitusten kestävyys Jo yli 100 toteutettua kohdetta vuoden 2010 jälkeen SSAB:n oma teräksen valmistus, putkivalmistus ja varustelu takaavat korkean laadun sekä joustavat toimitukset Kuva: Skanska Infra Oy

5 RD-paaluseinän peruskomponentit ja periaatteet 1. SSAB:n RD-paalut 2. SSAB:n kehittämät RM/RF erikoislukkoprofiilit, kiinnitetään tehtaalla hitsaamalla paaluihin Keskeinen porausmenetelmä - ylikoon rengasavartimet - ylikoon avautuvat siipiavartimet ilman avarrin rengasta 3

6 SSAB RM/RF lukkoprofiilit Jäykkä ja kestävä lukkoprofiilirakenne RF lukkoprofiiliin integroitu injektointikanava mahdollistaa paalun alapään injektoinnin Paalun ja kallion liitos saadaan jäykäksi ja vesitiiviiksi injektoinnilla

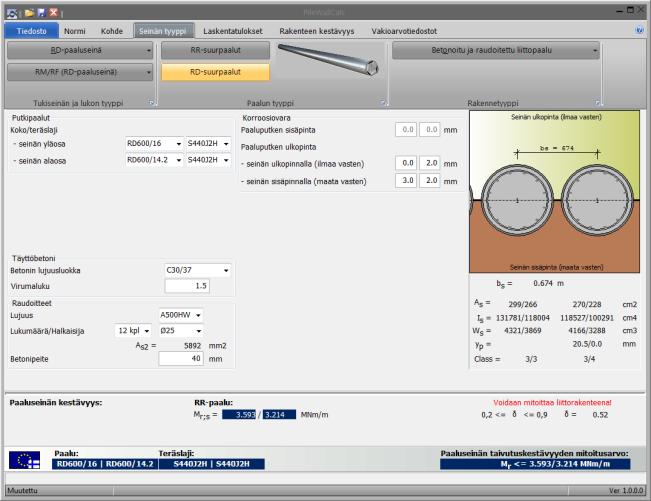

7 Suunnittelutyökalut Suunnittelu- ja asennusohje Mitoitusohjelma PileWallCalc Tekla komponentti

8 Toteutetut kohteet 137 projektia paalua m 2 9 vuotta 33,5 max pituus m

9 Toteutuneita kohteita Projekti Maa Vuosi Paalukoko Kpl Yhteensä m Trondheim E6 Norja 2010 RD600/ Motala Ruotsi 2010 RD400/ Kalasataman keskus, 3 projektia Suomi Länsimetro, 10 projektia Suomi Tapiolan kaupunkikeskus, 6 projektia Suomi RD600/12.5 RD320/12.5 RD400/12.5 RD600/12.5 RD220/10 RD600/ Fredriksdal bussdepå Ruotsi 2012 RD400/ Stockholm Strömkajen Ruotsi 2012 RD220/ Stavanger, Fiskå Mølle Norja 2013 RD500/ Voimsjön pato Ruotsi 2013 RD320/ Jätkäsaaren pysäköinti Suomi 2013 RD400/ Leppävaaran uimahalli Suomi 2014 RD220/ Waitaki Hydro Station Uusi-Seelanti 2014 RD320/ Kvv8 Värtan Tåglossning Ruotsi 2014 RD220/ Lahden matkakeskus Suomi 2014 RD320/ Norjan Kansallismuseo Norja 2014 RD400/ E18 Bommestad-Sky, 2 projektia Norja 2014 RDs320/10 RD400/ Ruotsin Kansallismuseo Ruotsi 2014 RD320/ Frihamnspiren Ruotsi 2014 RD610/ EFHK Finavia P5 Suomi 2014 RD400/ Projekti Maa Vuosi Paalukoko Kpl Yhteensä m Ivelandin voimalaitos Norja 2015 Pasila Tripla Suomi 2015 RD400/8 RD400/10 RD700/14.2 RD400/ Kongsberg Water Barrier Norja 2015 RD400/ Stortinget Norja 2016 RD400/ NSM, BY35, Malmö Ruotsi 2016 RD320/ SCA Östrand, Timrå Ruotsi 2016 RD400/ Pursialan voimalaitos Suomi 2016 RD400/ Slussen, Tukholma Ruotsi RD400/12.5 RD320/ Finnoon silta, 2 projektia Suomi 2016 RD600/ Peterheadin satama Skotlanti 2016 RD600/12.5 RD600/ Slussen, Tukholma Ruotsi 2016 RD320/ Bjorvika, Oslo Norja 2016 RD400/ Kaikukatu K6 Suomi 2016 RD600/12.5 RD700/ Laitaatsalmi Suomi 2017 RD500/ Norvikin satama Ruotsi 2018 RD700/11 RD800/ Hanhikivi Suomi 2018 RD700/

10 Waitaki Hydro Station, Uusi-Seelanti Asennus vaikeasti tavoitettavassa ja ahtaassa tilassa kevyellä kalustolla

11 Asennus rajoitetussa tilassa kevyellä kalustolla Voimalaitoksen vanha virtauspato oli kärsinyt eroosiosta Ahdas ja hankalasti saavutettava asennuspaikka 67 kpl RD320/8 paaluja, pituudet 16 m (1070 m yhteensä)

12 Peterhead Harbor, Skotlanti Odotukset ylittänyt asennusnopeus, poraus 7 metriä kallioon

13 Odotukset ylittänyt asennusnopeus Noin 1200 paalua, kokonaispituus m, n tonnia Asennusnopeus paikoin yli kaksinkertainen suunniteltuun verrattuna

14 Stortinget, Oslo, Norja Asennus haastavissa kaupunkiolosuhteissa vanhojen rakennusten vierellä

15 Haastavat ja ahtaat kaupunkiolosuhteet Asennus yöaikaan ja pääosin vain 0,5 m etäisyydellä seinälinjasta Vesitiivis tukiseinä, 436 paalua, yhteensä 5000 m

16 Pasila Tripla, Helsinki Vesitiivis tukiseinä laajalle ja syvälle rakennuskaivannolle

17 Suuri määrä pitkiä suurpaaluja, toimitus yksimittaisina 814 paalua, yhteensä metriä, n tonnia Paalukoko pääosin RD700/14.2, paalupituudet enimmillään 33,5 metriä

18 K6, Helsinki Vesitiivis tukiseinä lähelle vanhoja rakennuksia, haastavat maaperäolosuhteet

19 Vesitiivis tukiseinä haastavissa olosuhteissa 265 kpl RD600 paaluja, yhteensä 3500 m, n. 700 tonnia Paalujen porauksella 4D kallioon ja kalliokontaktin injektoinnilla saavutettiin momenttijäykkä ja vesitiivis liitos kallioon
