PCM-1-sarja Paineen mittaus

Transkriptio

1 Tietolehtinen PCM-1-sarja Paineen mittaus 0 50 baaria / psi absoluuttinen tai mittaripaine Edut Kemikaalinkestävä keraaminen kalvo Suuri tarkkuus: 0,1 % mittausalueesta (BFSL) Ohjelmoitava 20 ma lähtövirta Ohjelmoitava 0 10 V DC lähtöjännite Lämpötilan muutoksen kompensointi Valmistettu ruostumattomasta teräksestä (laji 316) IP67-kotelointiluokka soveltuu vaikeisiin ympäristöihin Valinnainen puolijohderele prosessin ohjaukseen PCM-1-sarjan painelähetin on suunniteltu kaasun, höyryjen ja nesteen mittaamiseen useissa teollisissa sovelluksissa. Sen modulaarinen kompakti muotoilu tarjoaa ainutlaatuisen yhdistelmän suorituskykyä, joustavaa sovellettavuutta ja kestävää teräsrakennetta. Anturitekniikka PCM-1 perustuu keraamiseen aluminioksidianturikalvoon, joka muuttaa sovelletun paineen sähköiseksi signaaliksi. Anturielementti koostuu öljyvapaasta kuivakennokalvosta. Se on saatavana joko absoluuttisena anturina, joka mittaa suhteessa sisäänrakennettuun viitetyhjiöön tai mittarianturina, joka mittaa suhteessa ympäristön paineeseen. Keraaminen anturipinta yhdistettynä teräslaippaan tarjoaa loistavan kemikaalikestävyyden ja yhteensopivuuden erilaisten aggressiivisten kaasujen, liuottimien ja happojen kanssa. Absoluuttinen anturi Käyttökohteet Ruoan ja juoman valmistus Sterilointiprosessi SIP ja CIP Vedenkäsittely ja vesihuolto Öljy ja kaasu Tuuliturbiinit LVI-laitteistot Kemiallinen käsittely Puolijohdeprosessit Mittausteho Jokainen tuote testataan ja kalibroidaan yksilöllisesti sekä niiden lämpötilanmuutoksista johtuvat mittausvirheet kompensoidaan. Kalibrointitiedot tallennetaan sisäiseen pysyvään muistiin. Mittarianturi

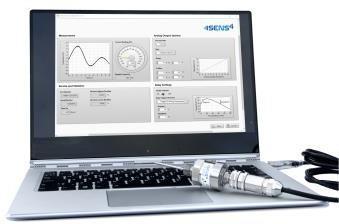

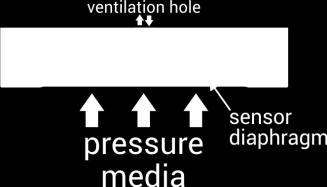

2 Kehittynyt kotelorakenne IP67-luokiteltu teräskotelo (laji 316), jossa on integroitu hydrofobinen kalvo, on suunniteltu äärimmäisiin ympäristöihin. Innovatiivinen tiiviste estää sisäisen kosteuden kerääntymisen ja veden kondensoitumisen, kun ympäristön paineessa, lämpötilassa ja kosteudessa tapahtuu muutoksia. Mittaripaineanturit mittaavat suhteessa ympäristön paineeseen ja hydrofobinen kalvo pitää huolen paineen tasauksesta, kun ympäristön paine muuttuu esimerkiksi sääolojen tai korkeuden muuttuessa. S-Connect Innovatiivinen digitaalinen S-Connect USB-liitäntä mahdollistaa tehokkaan digitaalisen ytimen käytön. Sen avulla digitaalinen viestintä voidaan suorittaa virtajohtoa pitkin, jolloin lisäliittimiä ei tarvita. Liitäntää voidaan käyttää diagnosointiin, ylläpitoon, huoltoon, kalibrointiin, raja-arvon määritykseen ja muiden mukautettujen parametrien määrittämiseen. Lisäksi tuote on liitettävissä analogisten antureiden tavanomaisiin liittimiin. Mukautetut asetukset Lähetin voidaan toimittaa mukautetulla konfiguraatiolla, joka sopii tiettyyn käyttötarkoitukseen ja vaatimukseen. Esimerkkejä esimääritetyistä asetuksista ovat mittausalue, paineyksikkö, raja-arvo ja lähtösignaalin skaalaus. Mukautetut tuotteet merkitään yksilöllisellä osanumerolla, jotta niiden tilaaminen jatkossa on vaivatonta. Prosessin ohjaus Valinnaista raja-arvoa voidaan käyttää joko mitatun paineen ohjaukseen tai valvontaan puolijohdereleen avulla. Perusohjauksessa käytetään päälle/pois -kytkentää ohjelmoitavalla raja-arvolla ja hystereesiarvolla. Analogiset ja digitaaliset vaihtoehdot PCM-1 on saatavilla perinteisellä analogilähdöllä (esim. 20 ma ja 0-10 V DC) sekä erilaisilla digitaalisilla liitännöillä. Digitaalisen yhteyden hyödyt ovat melusietoiset mittausarvot ja käyttäjän määritettävissä olevat asetukset, kuten releiden ohjaukset, lähdön skaalaus jne. Alan standardien mukainen IO-Link -liitäntä on helppo integroida teollisiin sovelluksiin. USB-liitäntä on kytke ja käytä -tyyppinen ratkaisu yksittäisestä PC:stä koostuvissa testijärjestelmissä.

3 Tekniset tiedot Tekniset tiedot Mittausalue (0 baarista) 1, 2, 5, 10, 20 tai 50 baaria Mittausalue (0 psi:sta) 15, 20, 30, 50, 100, 200, 250 tai 500 psi Mittausperiaate Keraaminen kalvo, absoluuttinen tai mittari Tarkkuus, IEC /- 0,1 % BFSL Mittausvirhe (kompensointi) +/- 0,15 % mittausalueesta Ulostuloviesti (jännite) 0 10 V DC (ohjelmoitava skaalaus) Ulostuloviestin tarkkuus (jännite) 16 bittiä / 150 nv Ulostuloviesti (virta) 20 ma(1) (ohjelmoitava skaalaus) Ulostuloviestin tarkkuus (virta) 16 bittiä / 2 na Puolijohdereleen nimellisarvot (valinnainen) 250 ma, 50 V DC / V AC huippu Käyttöolosuhteet Ympäristön lämpötila C Käyttölämpötila C Säilytyslämpötila C Aineen enimmäispaine 2 painealueen ylärajasta Halkeamispaine 3 painealueen ylärajasta Asennusasento Mikä vain Suojausluokka, EN 60529/A2:2013 IP67 (2), IP65 (3) Kosteus, IEC %, ei-kondensoiva Virta Käyttöjännite V DC Virrankulutus (jännite) 20 mw (enintään) Virrankulutus (virta) 600 mw (enintään) Käänteisen napaisuuden suojaus Kyllä Ylijännitesuojaus Kyllä Sisäinen sulake 100 ma (lämpöpalautuva) Materiaalit Kotelo SS 1.0 / AISI 316L Sähköliitin DIN A PA-nailon Sähköliitin M12 IEC PA-nailon, nikkelöity sinkkiseos Prosessiliitäntä (kostutettu aine) SS 1.0 / AISI 316L Anturin kalvo (kostutettu aine) Keraaminen Al 2O 3 96% Tiivistäminen (kostutettu aine) FKM (Viton ) Anturin tiiviys (ISO 27895:2009) < mbar l/s Hyväksynnät EY EN , EN Painevesidirektiivi 97/23/EY RoHS-yhteensopivuus EU:n direktiivi 2015/863 Muut hyväksynnät ja sertifikaatit saat ottamalla yhteyttä YTM-Industrialiin. (1) 20 ma NAMUR NE3 -yhteensopiva signaali. (2) IP67-suojausluokka koskee IEC M12 -liittimellä varustettuja tuotteita (3) IP65-suojausluokka koskee DIN EN A -liittimellä varustettuja tuotteita Tekniset tiedot voivat muuttua ilman erillistä ilmoitusta

4 Mitat Kaikki mitat millimetreissä. 3-pinninen + PE DIN EN A -pinninen M12-liitin IEC Kiinteästi asennettu kaapeli Kaikki mitat ovat millimetreissä, ellei toisin ilmoiteta yleinen toleranssi ISO M Liittimen kytkentäjärjestys -pinninen DIN EN A, kulmaliitin 1 Positiivinen käyttöjännite (V+) 3 2 Käyttöjännitteen paluu (GND) 3 Signaalin lähtö (S+) tai ei kytketty (1) Suoja 2 1 Kuori Suoja (1) 3-johdinmallin jännitelähtö / 2-johtimisessa mallissa ei kytketty -pinninen M12, IEC Positiivinen käyttöjännite (V+) 2 Puolijohdereleen lähtö tai ei kytketty (2) 3 3 Käyttöjännitteen paluu (GND) Signaalin lähtö (S+) tai ei kytketty (1) Kuori Suoja 1 2 (1) 3-johdinmallin jännitelähtö / 2-johtimisessa mallissa ei kytketty (2) Valinnainen raja-arvon ylityksen lähtö tai IO-Linkin tiedonsiirtonasta Tekniset tiedot voivat muuttua ilman erillistä ilmoitusta

5 Tuoterakenne: PCM Liitäntä M12 x 1, -pinninen DIN Form A Kaapeli 1 metri (3,3 jalkaa) Kaapeli 3 metriä (9,9 jalkaa) Kaapeli 5 metriä (16, jalkaa) Prosessiliitäntä 1 DIN 3852-E, G¼ A DIN 3852-E, G½ A ANSI B1.20.1, ¼ NPT ANSI B1.20.1, ½ NPT EN 837, G¼ B EN 837, G½ B SAE J51E, 7/16''-20 UNF BOSS Alue 0. 1 baaria 0 1 Digitaaliliitäntä 0. 1,6 baaria S-Connect 0. 2 baaria USB 0. 2,5 baaria 0 3 IO-Link 0. baaria 0 5 RS232/RS baaria baaria 0 7 Analogilähtö baaria V DC baaria V DC 0. 0 baaria V DC baaria ma psi V DC psi V DC psi 1 7 0,5,5 V DC psi psi 1 6 Anturin tyyppi psi Suhteellinen anturi (G) psi Absoluuttinen anturi (A) psi 1 9 Raja-arvot Ei mitään Puolijohderele kiinni/auki Tarvikkeet Liittimet Osanumero M12 x 1, -pinninen naarasliitin, metallia CON-FM PE DIN EN A naaras CON-FDN8-001 Kaapelit Osanumero M12 x 1, -pinninen liitin ja 3 metrin kaapeli CAB-M M12 x 1, -pinninen liitin ja 5 metrin kaapeli CAB-M M12 x 1, -pinninen liitin ja 10 metrin kaapeli CAB-M DIN-liitin ja 3 metrin kaapeli CAB-DIN1-003 DIN-liitin ja 5 metrin kaapeli CAB-DIN1-005 DIN-liitin ja 10 metrin kaapeli CAB-DIN1-010 Ohjelmointilaite S-Connect -ohjelmointilaite USB PRG-S-001 IO-Link on PROFIBUS Nutzerorganisation (PNO) e.v.:n rekisteröimä tavaramerkki. - Viton on THE CHEMOURS COMPANY FC, LLC:n rekisteröimä tavaramerkki Tietoja Sens kehittää, valmistaa, markkinoi ja toimittaa lämpötilan ja paineen mittauslaitteita teollisuuden käyttöön maailmanlaajuisesti. Tuotteemme on suunniteltu ja valmistettu Tanskassa korkeimpien laatuvaatimusten mukaisesti. Tavoitteemme on tarjota asiakaskeskeisiä huipputeknisiä mittausratkaisuja. Our passion Your value Copyright 2018, Sens A/S Versio: A1, toukokuu 2018
