1 SUOMI OY AHA AB P.O Box 117 FIN Vantaa Tel.: Fax: clarion@kaha.fi CLARION EUROPA GmbH Hessenring D Mörfelden-Walldorf Tel: +49 (0) Fax: +49 (0) info@clarion.de Clarion-myyjäsi kertoo lisää. Spesifikaatioita ja suunnittelua voidaan muuttaa ilman ilmoitusta. Valokuvat eivät ole sitovia. Valmistaja ja maahantuoja eivät ota vastuuta mahdollisista painovirheistä. Dolby, Dolby Surround, Pro Logic ja kaksois-d -symbolit ovat Dolby Laboratories -laboratorioiden tuotemerkkejä. Microsoft Windows ja Windows CE -logot ovat molemmat Microsoft Corprationin rekisteröityjä tuotemerkkejä Yhdysvalloissa ja/tai muissa maissa. ipod and itune on Apple Computer Inc.:in rekisteröity tuotemerkki USA:ssa ja muissa maissa. Tuotemerkin ja Bluetooth logon omistaa Bluetooth SIG, Inc. ja kaikkien näiden tuotemerkkien käyttöön Clarion on saanut lisenssin. Tuotemerkit ja kaupalliset nimet ovat niiden omistajien omaisuutta. DivX, DivX Certified ja niihin liittyvät logot ovat DivX, Inc:in tavaramerkkejä, ja niiden käyttöön on saatu lisenssi. Valmistettu BBE Sound, Inc.:ltä saadulla lisenssillä. BBE Sound, Inc.:ltä saatu lisenssi yhteen ja useampaan seuraavista USA:n patenteista: , BBE ja BBE -symbolit ovat BBE Sound, Inc.:in rekisteröityjä tuotemerkkejä. aikki muut tuotemerkit ovat omistajiensa omaisuutta. aikki tämän kuvaston laitteet on pääasiallisesti tarkoitettu asennettaviksi henkilöautoihin. äyttöä ei suositella kuorma-autoissa, traktoreissa, maastokuljetusajoneuvoissa, rakennuskoneissa, veneissä (paitsi Marine-merkkisissä) ja muissa erikoiskuljetuksiin tarkoitetuissa ajoneuvoissa tai moottoripyörissä. Mitään takuita ei anneta siitä, että kaikki tämän kuvaston laitteet toistavat CCCD (Copy Control CD), Hybrid SACD (Super Audio CD), CD-R/RW ja DVD±R/RW-levyjä. uljettajan tulee tuntea ja noudattaa maan lakeja multimedia-/navigointilaitteita käyttäessään LCD -paneeleissa käytetään uusimpia korkean teknologian komponentteja, ja niiden tehokas pikselitaajuus on jopa 99,99 %. Huomaa kuitenkin että 0,01 % tai vähemmän pikseleistä saattaa olla viallisia. WMDRM 10 -yhteensopivat mallit. Tätä tuotetta suojelevat tietyt Microsoftin immateriaaliset oikeudet. Tämän tuotteen ulkopuolella tapahtuvan teknologian käyttö tai jakelu on kielletty ilman Microsoftilta saatua lisenssiä. Windows Media ja Windows-logo ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. atso Clarionin verkkosivuilta liittämiskelpoiset ipod-mallit. Google ja YouTube ovat Google, Inc.:in tuotemerkkejä. MySpace on MySpace,In.:in rekisteröity tuotemerkki. TWC, The Weather Channel, ja weather.com, ja kaikkien näiden logot ovat The Weather Channel, Inc.:in tuotemerkkekjä. RealPlayer on RealNetworks, Inc.:in rekisteröity tuotemerkki. itmc, V-Trafic ja TMC-Pro ovat vastaavasti ITIS:in, Mediamobilen ja Navteq tavaramerkkejä. SD-logo on Card Associationin tuotemerkki. Painettu EU:ssa kloorittomalle paperille. CAT302FIN

2 Mielikuvituksesta tulee todellisuutta Aja viisaasti. Teiden, liikenteen ja yhteyksien selvitys ei ole koskaan ollut helpompaa. ITALDESIGN-GIUGIARO QUARANTA, on H.M.I.:n konseptiauto, jonka suunnittelusta vastaa yksi maailman johtavista teollisen muotoilualan yrityksistä, italialainen GIUGIARO. Ideoista ja ajatuksista tulee merkityksellisiä, kun ne saavat hahmon ja muodon. Me Clarionilla olemme erikoistuneet visualisoimaan innovatiisimmat ja asiakasystävällisimmät ajoneuvon viihtyvyyttä koskevat ideat tehden niistä konkreettisia ratkaisuja, jolloin ajokokemuksestasi tulee saumaton. Sinä olet se tärkein päämäärä liitettäessä yhteen ihmisiä, musiikkia ja mediaa liikkuvassa ympäristössä Clarion H.M.I.:n avulla. MAP790/690 edustaa parasta navigointi- ja kommunikointijärjestelmää pitkälle kehitettyine ominaisuuksineen ja helppokäyttöisine liittymineen. Tarkkuuden parantamiseksi Clarionin navigointiin sisältyy kadunnimien ilmoitus (teksti puheeksi), reaaliaikaisia liikennetiedotuksia sekä realisesti esitetyt 3D-rakennukset ja -maamerkit. Jay ay (Jamiroquai) Jay ay, maailmankuulun jazz-funk-yhtye Jamiroquain laulaja. 3D-maastonmallinnukset Aina mukanasi. Navigoi elämääsi. 3D-maamerkit Tienviitat Tehokas Intel Atom Prosessori ClarionMiND käyttää Intel Atom Prosessoria joka kätkee sisälleen hämmästyttävät 47 miljoonaa transistoria. Se on pienestä koostaan huolimatta kyllin tehokas välittämään täysimääräisesti Internet-palvelut ja monet hyödylliset sovellukset. 3D-kaupunkikartta TMC äänny 100 m jälkeen vasemmalle Washingtonin tielle Google-kartat Internet-selain Siirto Google-kartoilta omaan laitteeseesi Selain, My Space, YouTube äytä ennalta asennetun POIsin lisäksi Clarion MiNDia päästäksesi valitsemaasi päämäärään Google-karttojen antaman informaation avulla. Löydettyäsi päämääräsi Google-kartoilta valitse Send siirtääksesi sen ClarionMiNDiin ja navigoi heti. Navigointi artan kattama alue: Alankomaat, Albania, Andorra, Belarus, Belgia, BosniaHerzegovina, Bulgaria, Espanja, Gibraltar, Irlanti, Iso-Britannia, Italia, Itävalta, reikka, roatia, Latvia, Liechtenstein, Liettua, Luxemburg, Makedonia, Moldova, Monaco, Montenegro, Norja, Portugali, Puola, Ranska, Romania, Ruotsi, Saksa, San Marino, Serbia, Slovakia, Slovenia, Suomi, Sveitsi, Tanska, Tsekin Tasavalta, Unkari, Venäjä, Viro Navigointikielet (Tekstit): Englanti (U), englanti (USA), espanja, espanja (Meksiko), hollanti, italia, norja, portugali, puola, ranska, ranska (anada), ruotsi, saksa, suomi, tanska, tsekki, turkki, unkari Sen lisäksi, että se on varustettu Wi-Fi:llä langatonta verkossa liikkumista ja Bluetoothin handsfree -kommunikointa varten, sen sisäänrakennettu 3G-kommunikointimoduuli* mahdollistaa sen pysymisen kytkettynä internet-sivuistoilla keskeytyksettä. * Ainoastaan Premium-malli. ielet: Englanti (U), espanja, hollanti, italia, ranska, ruotsi, saksa, suomi, tanska, unkari Portaali Täydellinen navigointijärjestelmä Clarionilta, johtavalta auton audio- ja navigointilaitteiden valmistajalta. Loistavat yhteydet Päivitä, hanki ohjelmisto ja muuta MyClarionilta. Digitaali-TV Nauti ilmaisesta TV:stä DVB-teknologian avulla. Ääniopastus: NR1E (Vakiomalli) / NH1E (Premium-malli) ClarionMiNDin perustiedot 4,8 WVGA ( ) LCD-kosketusnäyttö Intel Atom prosessori 800 MHz kellotaajuus 512 MB DRAM 4 GB Solid State Device -pikamuisti Wi-Fi (b/g) Bluetooth EDR 32-kanava GPS-vastaanotin Uudelleen ladattava paristo kestää jopa 1,5 tuntia (ja jopa 4,5 tuntia lisävarusteena saatavalla isolla paristolla) uulokkeen jakki 2 USB -porttia (vakio/mini) microsd-kortin aukko Yksi kosketusnäppäin Telakointiaseman liitin DVB-T -vastaanotin (Digitaali-TV MPEG2) Integroitu TV-antenni Mukana osoitinkynä Mitat: 167,8 (L) 96,0 () 26,45 (S) mm Paino: 325 g (sisältäen vakiopariston) Ainoastaan Premium-malli (NH1EW/R/B) 3G-kommunikointimoduuli 8 GB Solid State Device -flash-muisti Bluetooth Handsfree -puhelin Englani (U), englanti (USA), espanja, espanja (Meksiko), hollanti, italia, kreikka, norja, portugali, puola, ranska, ranska (anada), ruotsi, saksa, suomi, tanska, tsekki, turkki, unkari, venäjä Joulukuusta 2008 lukien; muutos mahdollinen ilman ennakoivaa ilmoitusta. MAP790 / MAP690 ANNETTAVA NAVIGOINTILAITE YLEISTÄ: 4,3 iso, värillinen LCD-kosketusnäyttö Heijastusta estävä näyttö suojaa auringonvalolta RDS-TMC -viritin liikennetiedotuksia varten Bluetooth -käyttöliittymä handsfree- ja äänen suoratoisto (A2DP) -toimintoja varten Sirf III GPS-moduuli, jossa 20-kanavainen vastaanotin 400 MHz CPU 2 GB -flash-muisti SD-kortin paikka, jossa enintään 8 Gt:n kapasiteetti Ladattava Li-on -akku PAAUSEN SISÄLTÖ: AC -sovitin, autolaturi, USB -kaapeli, Vibration free-asennussarja, TMC-antenni, digitointikynä, varmuuskopio-dvd, pikaopas OMPATI OO: 127,2 (L) 82,2 () 20 (S) mm MAP790, johon on ennalta asennettu 44 maan karttatiedot. oko Euroopan kattava, täydellinen ratkaisu. Albania, Andorra, Belgia, Bosnia-Herzegovina, Bulgaria, Espanja, Gibraltar, Hollanti, Irlanti, Italia, Itävalta, reikka, roatia, Latvia, Liechtenstein, Liettua, Luxemburg, Makedonia, Malta, Moldova, Monaco, Montenegro, Norja, Portugali, Puola, Ranska, Romania, Ruotsi, Saksa, San Marino, Serbia, Slovakia, Slovenia, Suomi, Sveitsi, Tanska, Tsekin tasavalta, Turkki, Ukraina, Unkari, Valkovenäjä, Vatikaani, Viro, Yhdistynyt kuningaskunta MAP690 ja SD-kortti karttatietoineen. Joustava tapa navigoida. ARTTA 690EEU Värivaihtoehdot Valkoinen (NR1EW) un ClarionMiND on telakoitu NiE:hen, voit vastaanottaa liikennetiedotuksia FM-TMC:n kautta, kuulla ääniopastuksen autosi kovaäänisistä ja saada automaattisen kytkennän päivä/yö-näyttöön. Punainen (NR1ER) 02 Musta (NR1EB) PQE-166 Iso paristo Tämä vaihtoehtoinen iso paristo lisää toiminta-aikaa jopa 4,5 tuntia. * LCD-taustavalon ollessa himmeimmillään. uori ARTTA 690RUS ARTTA 690TR Itä-Euroopan verkkopaketti sisältää MAP690 + SD690EEU Venäjän verkkopaketti sisältää MAP690 + SD690RUS Paikoittain järjestäytyvä verkkopaketti sisältää MAP690 + SD690TR TeleAtlas-kartat ja paikalliset karttatiedot antavat yksityiskohtaisemman kattavuuden Laaja POI-tietokanta 3D-maamerkit ja huoltoasemat 3D-kaupunkikartat (vain Unkari) Itä-Euroopan rajanylityspaikat Länsi-Euroopan päätieverkosto Venäjän ajankohtainen TeleAtlaksen kattavuus 3D-maamerkit ja huoltoasemat Ohjelmisto antaa ajoneuvotietoja (korkeus, paino, pituus, vaaraa aiheuttavat tuotteet) Reittilaskenta ottaa huomioon ajoneuvojen fyysiset ja lailliset rajoitukset Erityiset ajoneuvoa koskevat mielenkiinnon kohteet * Huomaa, että käyttövalmiin nopeuskameravaroittimen käyttö voi olla lainvastaista tai kiellettyä joissakin maissa. Mobiilia navigointilaitetta voidaan pitää nopeuskameravaroittimena, jos se sisältää tutkien kartoitustietoja. * 3D-rakennukset, 3D-maamerkit, 3D-maastonmallinnus ja katutiedosto eivät ole käytettävissä kaikkialla. LISÄVARUSTEET N1E Telakointi NAVIGOINTI: 3D-näyttö: 3D-kaupunkikartat, 3D-maamerkit, 3D-maastonmallinnukset 2 erilaista käyttötapaa: Yksinkertainen tapa, ehittynyt tapa TTS kadun nimien ilmaisua varten Ilmainen TMC-liikennetiedotus Tienviittatiedot aistatiedot Laaja POI-tietokanta Trip-tietokone Nopeusrajoitustiedot Yhteensopiva turvakamera 31 kieltä navigointivalikkoa varten 34 kieltä ääniopastusta varten ARTAN ATTAMA ALUE CM002 Lisävarusteet Nautit musiikista, kuvista ja videoista SD/SDHCmuistikortin ja USB-portin ansiosta. Bluetooth Vakaa asennusjalusta, jossa on itseliimautuva kiekko liitin MAP790, 690, 780, 680, 770, 670, 370, 560, 360 PB431 PND-alusta CM002:lle MAP790, 690 PB430 PND-jalusta CM002:lle MAP780, 680, 770, 670 PB350 PND-jalusta CM002:lle MAP560, 370, 360 PNC432 Suojakotelo MAP790, 690 PNC431 Suojakotelo MAP780, 680, 770, 670 PNC350 Suojakotelo MAP560, 370, 360 PCC001 Autolaturi MAP790, 690, 780, 680, 770, 670, 370, 560, 360 FM9 Ulkoinen TMC-vastaanotin MAP560, 370, 360 BM001 iinnityssarja polkupyörään MAP780, 680, 770, 670, 370, 560, 360 GPA001 Ulkoinen GPS-antenni MAP790, 690, 780, 680, 770, 670, 370, 560, 360 BE502 Vedenpitävä suojakotelo MAP780, 680 NAVIGOINTIARTAN PÄIVITYS atso Clarionin web-sivustolta kartan viimeisimpiä saatavana olevia päivityksiä. 03 MOBIILILAITTEET Text to Speech -tekniikka Viihdejärjestelmä

3 Tarkka navigointi ja Multimedia-toiminnot -OMINAISUUDET DVD-Video/DVD±R/DVD±RW/CD-DA/CD-R/RW -valmius 4GB-flash-muistin sisäänrakennettu navigointi SD-korttipaikka navigointikartan päivitykseen RDS-TMC-viritin MP3/WMA/AAC sopii yhteen ID3-TAG -näytön kanssa Virallinen DivX -sertifioitu tuote Toistaa kaikki DivX-versiot (myös DivX 6) tavallisella DivX-mediatiedostojen toistolla 18 FM, 12 MW/LW -aseman tallennus ipodin välitön ohjaus USB:n kautta (valinnainen CCA723-kaapeli ipod-videon toistoa varten) Takaosan USB-liitin AV:n sisäänmenot Taustakamera RCA:n sisäänmeno, NTSC/ PAL yhteensopiva Subwooferin äänensäätö 24-bittinen D/A -muunnin BBE MP InterferenssiEQ äänensäätöön MAGNA BASS EX ylipäästösuodatin ja alipäästösuodatin 2-alueinen viihdejärjestelmä osketusosketusnäyttö Täysin moottoroitu 7 QVGA väri-lcdmonitori Näytön kirkkaus säädettävissä 6-kanavainen audio (Etu/Taka/Subwoofer) ja 2-kanavaisen audion teho 2-alueelle 4 50 wattinen sisäinen vahvistin Bluetooth -liittymä valmis (lisälaite BLT373) OEM-ohjauspyörän kaukoohjauksen käyttömahdollisuus 2-DIN NAVIGOINTI & MULTIMEDIA-ASEMA, JOSSA ON 7 OSETUSNÄYTTÖ Uusi, graafinen käyttöliittymä Clarion H.M.I. konsepti on ainutlaatuinen, sillä :n kosketusnäytön graafinen monitori on erittäin terävä ja selkeä. Suuri määrä toimintoja auton navigoinnista AVlaitteisiin yhdistettyinä tähän intuitiiviseen käyttömahdollisuuteen ainoastaan etupaneelin 3 painikkeella tekee mallista siistin. Toiminnot eivät ole monimutkaisia, vaan voit nopeasti oppia nauttimaan täysillä ensimmäisestä päivästä lähtien. Äänenvoi- Virtalähde makkuus Navigointi Äänenvoimakkuus + 3D-näyttö: 3D-kaupunkikartat, 3D-maamerkit, 3D-huoltoasemat, 3D-maastonmallinnukset Yksinkertainen/Pitkälle kehitetty Ilmainen TMC-liikennetiedotus Tienviittatiedot aistatiedot Laaja POI-tietokanta Trip-tietokone Nopeusrajoitustiedot Yhteensopiva turvakamera 32 kieltä Ennalta äänitetyt äänet ääniopastusta varten: 38 kieltä TTSääni: 11 kieltä 3D lisää todellisuuden tuntua ja ajotarkkuutta 3D-kaupunkikartta 3D-maamerkit 3D-maamerkkien tiedot on saumattomasti integroitu 3D-grafiikkaan, ja ne kuvaavat realistisesti matkareittisi varrella olevat avainkohdat. 3D-maastonmallinnuskartta Jotta olisi helpompi ohjata monimutkaisten tieliittymien kautta, tiet ja sillat on piirretty käyttäen senhetkistä tietämystä korkeudesta. * Nopeustutkavaroitin voi joissakin maissa olla kielletty. * 3D-informaatio ei ole käytettävissä kaikkialla. DVD±R/RW/CD-R/RW -valmius MP3- ja WMA 18 FM, 6 MW/LW -asema säätää ennalta RDS-EON DSP-virittimen, jossa on muunneltava kaistaleveys 24-bittinen D/A -muunnin Moottoroitu, kalteva, jossa on 7 QVGA TFT väri-lcd-näyttö osketusnäyttö 400 MHz CPU 40 Gt:n kiintolevyasema 1 AV-sisäänmeno 1 videon ulostulo ja 2-kanavainen audion ulostulo 2-alueelle Mikrofoni äänen tunnistusta varten TV -virittimen CeNET-säätö ja Bluetooth -käyttöliittymän adapteri BLT583 SD -korttipaikka MP3/WMA -toistoa varten ja tiedostojen asennus Clarion NAVI managerin ja PC -sovelluksen avulla Music Catcher ja Gracenote -musiikin tunnistinpalvelu 3-kaistainen, parametrinen EQ MAGNA BASS EX 4 53 wattinen sisäinen MOS-FET-vahvistin OEM-ohjauspyörän kauko-ohjauksen käyttömahdollisuus ipodin suoraliitäntä ja ohjaus (edellyttää CCA692kaapelin) CCD-kameran sisäänmeno Navigointi Äänen tunnistin ja teksti puheeksi: englanti, espanja, hollanti, italia, ranska, saksa, Ääniohjaus ja näyttöteksti: Englanti, espanja, hollanti, italia, portugali, ranska, ruotsi, saksa, tanska, Mittakaava: 25 m/50 m/100 m/200 m/500 m/ 1 km/2 km/4 km/16 km/64 km/256 km artan värin vaihtuminen päivä-/yövalaistuksen mukaan: automaattinen ja manuaalinen Risteyszoom, jossa on jaettu näyttötila. Osoitteenhakutoiminto, joka sisältää myös talonumerohaun sekä Music Catcher: Nopea äänitys ja suuri tallennuskapasiteetti Music Catcher -valikko Suora ipod -ohjaus USB:n kautta ytke vain ipodin mukana toimitettu USBkaapeli :n takana olevaan USB:n sisäänmenoon ohjataksesi ipodia. Lisälaitteena saatavan CCA723-kaapelin avulla voit katsella ipod-videota näytöltä. Samaa USB-liitäntäkohtaa voit käyttää kytkeäksesi USB-muistilaitteen siihen tallennettuine, digitaalisine musiik k itie d os to ineen. * äytä ipodin mukana toimitettua USB-kaapelia ipodin kytkentään. * Videon toisto edellyttää CCA723-kaapelia. * atso Clarionin verkkosivuilta liittämiskelpoiset ipod-mallit. BBE MP parempaa MP3/WMA/ AAC-tiedostojen ääntä varten BBE MP (Minimised Polynomial NonLinear Saturation) -prosessi parantaa digitaalisesti, esim. MP3/WMA/AAC:llä pakattua ääntä, palauttamalla harmonian, joka katosi pakkaamisen myötä, ja toistaa täten lämmön, yksityiskohdat ja vivahteet, jotka muuten olisivat jääneet kuulematta. BBE MP:llä parannettu harmonia parantaa myös tavallisten CDlevyjen ääntä. Tämä erottaa auton sisätilan kahteen vyöhykkeeseen, jolloin takaistuimen matkustajilla on mahdollisuus katsella DVD-elokuvaa ipod-videolta, kun taas etuistuimen matkustajat nauttivat USBmuistilaitteesta kuuluvasta suosikkiradioasemasta tai musiikista. Äänentoistoa varten on ipod USB Direct, joka toimii USB-kaapelin avulla ja on toimitettu ipodin mukana. BBE MP -prosessori USB-liitin vielä tukee WMA/MP3/ AAC-tiedostojen toistoa. Opastusnäyttö Laitteessa on sisäänrakennettu RDS-TMC-viritin. Se tarjoaa paikallisen poliisin, viranomaisten tms. keräämät, ajankohtaiset liikennetiedot, jotka lähetetään liikennetiedotekanavan kautta. Voit ohjelmoida näytön zoomaamaan automaattisesti tienristeyksissä ja kierto- ja tasoliittymissä, joissa on helppo eksyä. Tasoliittymäkuvaus käyttää 3D-näyttöä, jossa näkyy edessä olevien teiden sijoittelu ja liikennemerkit, mikä näyttää käyttäjälle suunnan selkeästi. Tämän lisäksi kääntymislistat ja käännös käännökseltä -tila opastavat sinua sujuvasti koko matkan ajan. Tämä uudentyyppinen 3D-valikko sisältää kolme erilaista valikkoympyrää Suosikit, Usein valitut ja Viimeisin levy. Voit valita haluamasi sisällön tai kohteen graafisessa 3D-tilassa kelluvista valikkoympyröistä. Bluetooth-käyttöliittymä Handsfree-puhelinkeskustelu Bluetoothkuulokkeella edistää turvallista ajoa Saat valikkoympyränäytön esiin koskettamalla valikkonäytön kuvaketta. BLT583 CeNET BLUETOOTH-ÄYTTÖLIITTYMÄN ADAPTERI Vaihda perusntäyttö (yleiskuvanäyttö) koskettamalla kamerakuvaketta. 6-kanavaisella, audio :lla voit ilmaiseksi lisätä ulkoisia virran vahvistimia saadaksesi aikaan tehokkaamman ja ylellisemmän audiojärjestelmän. 24-bittinen D/A -muunnin 44 maata kattava kartta / :tä varten Porttimme auton mukavaan navigointimaailmaan NAVIGOINTIJÄRJESTELMÄ Suoraliitäntä varten /VZ709E varten tarvitaan käyttöliittymä CCB509 Järjestelmäintegraatio: osketusnäytön toiminta, AV-keskeytys, navigoinnin ääniopastus ja audio mix Saatavana vapaasti kytkettävä monitori (edellyttää SA509). 4 GB flash-muisti navigointia varten SD-korttipaikka kartan päivitystä varten SiRF III GPS-moduuli, jossa 20-kanavainen vastaanotin RDS-TMC-viritin Mitään kierrosnopeusliitäntää ei tarvita Navigointi: tutustu yllä selostettuihin :n navigointiominaisuuksiin Suoraliitäntä CCB509 Albania, Andorra, Belgia, Bosnia-Herzegovina, Bulgaria, Espanja, Gibraltar, Hollanti, Irlanti, Italia, Itävalta, reikka, roatia, Latvia, Liechtenstein, Liettua, Luxemburg, Makedonia, Malta, Moldova, Monaco, Montenegro, Norja, Portugali, Puola, Ranska, Romania, Ruotsi, Saksa, San Marino, Serbia, Slovakia, Slovenia, Suomi, Sveitsi, Tanska, Tsekin tasavalta, Turkki, Ukraina, Unkari, Valkovenäjä, Vatikaani, Viro, Yhdistynyt kuningaskunta /VZ709E CCB509 RCA-videoliitäntä (Edellyttää SA509:n) OEM-monitori Suosikkilista Voit muokata ja rekisteröidä kohteita Usein valittujen valikosta. Usein valitut -lista Usein vieraillut kohteet rekisteröidään automaattisesti. Viimeisin albumi Viimeksi kuunnellut kappaleet rekisteröityvät automaattisesti. 33 maata kattava kartta :lle CeNET- MUUNNIN :TÄ VARTEN 04 Voit rekisteröidä enintään 16 kuvaketta jokaiseen kolmeen valintaympyrään. BBE MP on päällä * Tämä diagrammi kuvaa BBE MP:n tehoa CeNET-muunnin, joka yhdistää :n :n, VZ709E:n, VRX888RBT:n, MAX688RBT:n, VRX878RVD:n, MAX678RVD:n, VRX868RVD:n, MAX668RVD:n kanssa HDD-NAVIGOINTI JA DVD- MULTIMEDIA-ESUS, JOSSA 7 OSETUSNÄYTTÖ RDS-TMC-viritin orkeatasoiset toiminnot ja käyttäjäystävällisyys ohjaavat kuljettajan varmasti perille. * USB:tä ja ipodia ei voi toistaa samanaikaisesti. 3D-valikko Uusin albumi Music Catcher on toiminto, jonka avulla kuuntelijat voivat tallentaa suosikkikappaleitaan ja -levyjään sisäänrakennetulle kiintolevylle. Voit kuunnella musiikkia kovalevyltä tehden oman suosikkikokoelman lauluista. Purkunopeus: Enintään 8 -kertainen äänitys. Tallennuskapasiteetti: Enintään kappaletta. Purkumuoto: Erittäin laadukas Atrac 3/132 kbs. 2-alueinen järjestelmä Valmistettu BBE Sound, Inc.:ltä saadulla lisenssillä. BBE Sound, Inc:n lisenssillä valmistetaan yhtä tai useampia seuraavista USA:n patenteista: , BBE ja BBE -symbolit ovat BBE Sound Inc.:in rekisteröityjä tuotemerkkejä. POI-haun nimi-, paikkakunta-, POI-haun lähiosoitteita ja postinumerohakuja varten. 3D -valikko: käyttäjän suosima sijainti, usein toistuva sijainti ja viimeisin albumilista. Useiden reittien laskenta: lyhin, nopein, mahdollisimman vähän moottoriteitä ja enemmän yksityiskohtaisia asetuksia (tietyö, aikarajoitin, vältä aluetta, lautta) Reittitiedot: seuraava ohjausliike, liikennetiedotus, opastustiedot, opastuksen toisto ja näyttöasema Automaattinen kiertoreitti Reittilaskenta liikennetiedotteen avulla Liikennetiedotteiden pop-up -näyttö (Premium TMC -palvelun tuki) Nopeusrajoitustiedot Yhteensopiva turvakamera Yhteensopiva lisä-poi Reittitiedot: arvioitu saapumisaika, tiennimi seuraavan ohjausliikkeen kohdalla, ohjausnäyttö, risteyszoom Rullaa luetteloa Tallenna sijainti ja muokkaa sitä: enintään 200 kohtaa äyttäjäkohtainen toiminto: osioita voi tallentaa 4 eri käyttäjää varten Tarkempia tietoja eri asennusvaihtoehdoista löydät kohdasta CIP (Clarion Installer Program) sivulta 11. Muokkaa suosikkilistaa vetämällä ja pudottamalla automaattisesti rekisteröidyistä sijainneista kohteet, joissa saatat käydä uudestaan. LÄNSI-EUROOPPA: Alankomaat, Andorra, Belgia, Espanja, Irlanti, Italia, Itävalta, Liechtenstein, Luxemburg, Monaco, Norja, Portugali, Ranska, Ruotsi, Saksa, San Marino, Suomi, Sveitsi, Tanska, Vatikaani, Yhdistynyt uningaskunta ITÄ-EUROOPPA: Bulgaria, reikka, roatia, Latvia, Liettua, Puola, Romania, Slovakia, Slovenia, Tsekin tasavalta, Unkari, Viro Yhteensopiva :n, DXZ788RUSB:n ja DXZ588RUSB:n kanssa Pääasetus ja handsfree-laite sekä kohteen Push profile ännykkälistan säädöt suoraan kosketusnäytöllä: 500 henkilöä, 5 numeroa henkeä kohti* Näyttää nimen/puhelinnumeron/soitetut puhelut/ ei-vastatut puhelut* Automaattinen vastaanottotoiminto* Uudelleensoittotoiminto* Äänen tunnistimen säätö* Näytöllä näkyvät tiedot pariston tasosta ja äänimerkin voimakkuudesta* * Riippuu puhelimesta. * on yhteensopiva DVD±R/DVD±RW/CD-R/RW -mediaformaateille tallennettujen MP3/WMA-tiedostojen kanssa. appaleiden maksimikapasiteetti: 512 kappaletta (255 kansiota ja enintään 512 kappaletta kansiota kohti).* Tutustu Clarionin web-sivustolla yhteensopiviin ipod-malleihin. * Sekä musiikin soittolistoja että elokuvatiedostoja ei voi soittaa ipod-videoon soveltuvissa laitteissa. 05 aupunkimaisemat on 3D:ssä esitetty realistisesti läheisine rakennuksineen, jotka on piirretty läpinäkyviksi, jotta ne eivät tuki seuraavaa risteysaluetta. Clarionin yhdistämä high-end tasoinen video ja ääni sekä laadukas navigointi avaa oven uuden aikakauden autoilulle. -OMINAISUUDET

4 Hienostuneisuus yhdistettynä käytännöllisyyteen lisää ajoelämystäsi VZ709E VZ709E / -OMINAISUUDET Entistä monipuolisemmat ominaisuudet yhdistettynä helppokäyttöisyyteen DVD-Video/DVD±R/DVD±RW/CD/CD-R/RW -valmius Bluetooth Handsfree (HFP & OPP) ja äänen suoratoisto (A2DP & AVRCP) MP3/WMA/AAC sopii yhteen ID3-TAG -näytön kanssa Virallinen DivX -sertifioitu tuote Toistaa kaikki DivX versiot (myös DivX 6) DivX -mediatiedostojen toistolla 24 FM, 16 MW/LW -radioasemien ennakkoasetukset RDS-EON DSPviritin, jossa kaistaleveys ja radioteksti vaihtelevat Takaosan USB -liitin ipod-suoraohjaus (edellyttää CCA723-kaapelia ipod-videon toistoon) AV:n sisäänmeno Taustakameraa varten tarkoitetun RCA:n sisäänmeno Subwooferin äänensäätö 3-kaistainen, parametrinen EQ 24-bittinen D/A -muunnin MAGNA BASS EX dynaaminen basson lisäys ylipäästösuodatin ja alipäästösuodatin Täysin moottoroitu 7 QVGA, jossa on väri-lcd-näyttö (VZ709E) Moottoroitu, kalteva 7-tuumaisella QVGA:lla, jossa on väri-lcd -näyttö () Navigoinnin kosketuspaneeliohjaus (tarvitaan & CCB509) 6-kanavainen audio preout ja 2-alueinen audio 2-aluetta varten 2-alueinen viihdejärjestelmä etu- ja takaosan erillinen virtalähdeohjaus 4 50 wattinen sisäinen vahvistin OEM-ohjauspyörän kauko-ohjauksen käyttömahdollisuus IR Eye (sisältää RCB187-kaukosäätimen) Taustakuva (4 esi-asetusta) DVD-MULTIMEDIA-ESUS, JOSSA 7 OSETUSNÄYTTÖ -OMINAISUUDET DVD-Video/DVD±R/DVD±RW/CD/CD-R/RW -valmius MP3/WMA/AAC on yhteensopiva ID3-TAG -näytön kanssa Virallinen DivX -sertifioitu tuote Toistaa kaikki DivX-versiot (myös DivX 6) DivX -mediatiedostojen toistolla 18 FM, 12 MW/LW -aseman tallennus ipodin suoraohjaus (tarvitaan lisälaite CCA723 ipod-videon toistoa varten) Takaosan USB-liitin Uusi kätketyn navigoinnin suoraohjaus (tarvitsee lisälaitteena ) AV-sisäänmenot Taustakameran RCA-sisäänmeno, joka sopii yhteen NTSC ja PAL formaattien kanssa Subwooferin äänensäätö 24-bittinen D/A -muunnin BBE MP pakatun äänen parantamiseksi (vain USB-toimintoa varten) InterferenssiEQ äänensäätöön MAGNA BASS EX dynaaminen basson lisäys ylipäästösuodatin ja alipäästösuodatin 2-alueinen viihdejärjestelmä etu- ja takaosan erillinen virtalähdeohjaus osketuspaneelin ohjaus (näytöllä) Täysin moottoroitu, 7 TFT väri-lcd-näyttö Näytön kirkkaus säädettävissä 6-kanavainen audio (Etu/ taka/ Subwoofer) ja 2-kanavainen audio 2-aluetta varten 4 50 wattinen sisäinen vahvistin Bluetooth -liittymä valmis (lisälaite BLT373) OEM-ohjauspyörän kauko-ohjauksen käyttömahdollisuus DVD-MULTIMEDIA-ESUS JOSSA ON 7 OSETUSNÄYTTÖ Intensiivistä viihde-elektroniikkaa intuitiivisine käyttöliittymineen Uusi, graafinen käyttöliittymä 2-DIN -DVD-MULTIMEDIAASEMA, JOTA OHJATAAN 7 OSETUSNÄYTÖLTÄ VOL Bluetooth -handsfree Bluetoothin kanssa yhteensopivaan päälaitteeseen voit kytkeä langattomasti Bluetoothiin sopivan kännykän ja saada soittoja autosi audiojärjeltelmän välityksellä. HFP/ OPP/A2DP/AVRCP -protokollamuunnoksia on tuettu. Suora ipod -ohjaus USB:n kautta ytkemällä ipod virtalaitteen USB-sisäänmenoon mukana tulevan ipodin USB-kaapelin avulla on mahdollista ohjata ipodia sekä sellaisia toimintoja kuin ipod ABC -haku. Sama USB-liitäntä voi myös kytkeä USB-muistilaitteen siihen tallennettuihin musiikkitiedostoihin. * äytä ipodin mukana toimitettua USB-kaapelia ipodin kytkemiseen. * Videon toisto edellyttää CCA723-kaapelia. * atso verkkosivuiltamme liittämiskelpoiset ipod-mallit. Digitaalinen alue on tehty luonnottoman nelikulmaisista ääniaalloista aivan kuin vastakohtana pehmeästi aaltoileville ääniaalloille, jotka ovat luonteenomaisia todelliselle ympäristölle. Sen vuoksi Clarionin 24-bittinen D/A (digitaalisesta-analoogiseen) -muunnin ylittää digitaalisen signaalin luoden ilmaisuun uudelleen luonnolliset vivahteet, jotka katosivat äänentoistoprosessin yhteydessä. Varustettu 6-kanavisilla liitännöillä 2 etukanavaa + 2 takakanavaa + subwooferin 2 kanavaa ja ylitystaajuusasetuksia varten korkeatasoisen äänentoiston takaamiseksi. ännykkä Tarkempia tietoja eri asennusvaihtoehdoista löydät kohdasta CIP (Clarion Installer Program) sivulta 11. Navigoinnin ohjaus RGB-kaapeli ja mukana toimitettu CCB509 VZ709E 06 CeNET-kaapeli ja mukana toimitettu CCB509 CCB509 Järjestelmäkaapeli ja mukana toimitettu CeNET-muunnin Laaja valikoima yhteensopivia formaatteja Nauti elokuvien ja musiikin laajasta valikoimasta DVD:n, DivX:n avulla sekä MP3, WMA ja itunes AAC -tiedostoista, jotka on tallennettu CD- tai DVD-levyille. VOL + Järjestelmäkaapeli toimitettu :n mukana Suoranavigoinnin ohjaus Lisää autoon suoranavigointitoiminto ytke kätketty navigointilaite suoraan, ja sinulla on autossa navigointijärjestelmä kosketuspaneelitoimintoineen ja interaktiivisine ääniopastuksineen; musiikki vaimenee opastuksen ajaksi. ätketty muistinavigointijärjestelmä 24-bittinen D/A-muunnin antaa mahtavan äänentoiston 6-kanavainen audio Mikrofoni SRC Navigointi ohjaus ylipäästö-/alipäästösuodatin Sisäisillä ylipäästö- ja alipäästösuodattimilla voit asettaa audiosignaalin taajuusasteen sellaiseen kanavaan, joka parhaiten sopii etu- ja takakaiuttimien akustiikkaan ja subwooferiin. ytkemällä ipod virtalaitteen USB-sisäänmenoon mukana tulevan ipodin USB-kaapelin avulla on mahdollista ohjata ipodia sekä sellaisia toimintoja kuin ipod ABC -haku. Sama USB-liitäntä voi myös kytkeä USB-muistilaitteen siihen tallennettuihin musiikkitiedostoihin. * äytä ipodin mukana toimitettua USB-kaapelia kytkiessäsi ipodin. * Videon toisto edellyttää CCA723-kaapelia. * atso verkkosivuiltamme liittämiskelpoiset ipod-mallit. OPEN * VZ709E/ sopii yhteen MP3/WMA/AAC/DivX:n kanssa DVD±R/ DVD±RW/CD-R/RW -mediaformaatteihin. appaleiden maksimikapasiteetti: 999 kappaletta (255 kansiota, enintään 255 kappaletta kansiota kohti). * VZ709E/ on yhteensopiva USB:llä olevan MP3/WMA/AAC:n kanssa. appaleiden maksimikapasiteetti: kappaletta (512 kansiota ja enintään 255 kappaletta kansiota kohti). * ipod-videon kanssa yhteensopivilla laitteilla ei voi toistaa soittolistoja, jotka sisältävät sekä musiikki- että elokuvatiedostoja. Suora USB ipod -ohjaus Suurimmalle osalle toimintoja, joita ohjataan -kosketuspaneelilta, on vain 4 fyysistä painiketta, joilla toimia. Toiminto on virtaviivainen, yksinkertainen ja näyttöruudun selkeyden ja terävyyden kauniisti tehostama. Navigointijärjestelmä Nauti navigoinnin kaikista eduista; ohjelmoi määränpää päälaitteen kosketusnäytön kautta, kuuntele ääniopastusta autosi kaiuttimista, katso korkearesoluutioista karttaa suurelta 7 näytöltä, sekä paljon muuta. MONITORIT attomonitorit välittävät eturivin viihdykettä takapenkin matkustajille OHM1588VD 15,4 YLÄPUOLINEN MONITORI VARUSTETTUNA DVD-SOITTIMELLA JA AHDELLA INFRAPUNA-UULOEELLA, JOTA SISÄLTYVÄT TOIMITUSEEN OHM1088VD 10,2 YLÄPUOLINEN MONITORI VARUSTETTUNA DVD--SOITTIMELLA JA AHDELLA INFRAPUNA-UULOEELLA, JOTA SISÄLTYVÄT TOIMITUSEEN OHM888VD 8 YLÄPUOLINEN MONITORI VARUSTETTUNA DVD-SOITTIMELLA JA YHDELLÄ INFRAPUNA-UULOEELLA, JOTA SISÄLTYVÄT TOIMITUSEEN Universaali, ohut profiili MPEG 1/2/4-, MP3- ja WMA-toisto Säädettävät näytöt: Laaja/ Normaali Infrapunakaukosäädin kuvaruutunäytöllä 2 Audio/Video -sisäänmenot lisälaitteille 1 Audio/Video -ulostulo useiden monitorien sovelluksille LED-kattovalaistus VMA773 7 /16:9 NISATUEEN/VAPAASTI ASENNETTAVA MONITORI Erittäin kompakti kotelo mahdollistaa helpon asennuksen niskatukeen (192,7 (L) 133,5 () 32,5 (S) mm) Mitat: 177,8 (L) 118,5 () 27,5 (S) mm VMA573 5,6 /16:9 NISATUEEN/VAPAASTI ASENNETTAVA MONITORI Erittäin kompakti kotelo mahdollistaa helpon asennuksen niskatukeen (160,8 (L) 111,8 () 32,5 (S) mm) Mitat: 150 (L) 101 () 27 (S) mm 2 A/V-sisäänmenot (liitä takaa saparojohdosta ja edestä minijackin sisäänmenosta) aksikanavainen, infrapunakäyttöinen äänilähetin mallille WH253H Sisältää niskatuen kiinnitystelineen uulokkeen minijackin ulostulo 07

5 CZ209E DXZ788RUSB CD/USB/MP3/WMA -VASTAANOTIN HIGH-END CD/USB/MP3/WMA/ AAC- VASTAANOTIN, CeNETOHJAUSELLA X-over ja ajan säätö 6V/6-kanavainen audio Takaosan USB-liitin ipod -ohjaukseen 728-sävyinen väri CD-R/RW -valmius MP3, WMA ja itunes AAC -yhteensopiva Takaosan USB-liitin 18 FM, 6 MW/LW -aseman ennalta-asetukset RDS-EON DSP-viritin, radiotekstin näytöllä Suora ipod-ohjaus USB:n kautta 6V/6-kanavainen audio Subwooferin tason säätö 24-bittinen D/A -muunnin Sound Restorer Digitaalinen äänen muokkaus Z-Enhancer Digitaalinen ajan säätö 3-suuntainen aktiivinen ohitus 3-kaistainen parametrinen EQ ylipäästösuodatin ja alipäästösuodatin vahvistimen erottaja 4 53 wattinen sisäinen MOS-FET-vahvistin Moottoroitu, kalteva konsoli 728-sävyinen värinäyttö ja valaistut painikkeet Täyskuvapistenäyttö näytönsäästäjineen Dynaamisen käytön mahdollistava SLIDETRA Matkapuhelimen liitäntä ja puhelimen mykistys Lisälaitteen syöttö, jossa on tason säätö Bluetoothin CeNET -ohjaus liittymän adapteri BLT583 valmiina handsfree-laitteelle OEM-ohjauspyörän kauko-ohjauksen käyttömahdollisuus CD-R/RW -valmius MP3 ja WMA- ovat yhteensopivia ID3-TAG -näytön kanssa 18 FM, 6 MW/LW -aseman tallennus RDS-EON-viritin USB ipodille Takaosan USB-liitin Etupaneelin lisälaiteliitäntä taso-ohjauksineen Äänen muokkaus Z-Enhancer Plus MAGNA BASS EX dynaaminen basson lisäys Erittäin selkeä 1-rivinen näyttö näytönsäästäjillä Pyöritettävä äänenvoimakkuuden säädin Äänenvoimakkuuden säädin ilman vaimenninta 4-kanavainen audio (etuosa + ei vaimenninta) 4 50 wattinen sisäinen vahvistin OEM-ohjauspyörän kauko-ohjauksen käyttömahdollisuus AUX Bluetooth lähetin-vastaanotin BLT 373 valmius ipod USB Suora Takaosan USB WMA/ MP3:n toistoa varten 4-kanavainen audio CZ209EG CZ209ER CZ109E CD/MP3/WMA -VASTAANOTIN CD-R/RW -valmius MP3 ja WMA- ovat yhteensopivia ID3-TAG -näytön kanssa 18 FM, 6 MW/LW -aseman tallennus RDS-EON-viritin Etupaneelin taso-ohjaimeen Äänen muokkaus Z-Enhancer Plus Dynaaminen basson lisäys MAGNA BASS EX Erittäin selkeä 1-rivinen näyttö näytönsäästäjillä Pyöritettävä äänenvoimakkuuden säädin 2-kanavainen audio 4 50 wattinen sisäinen vahvistin OEM-ohjauspyörän kauko-ohjauksen käyttömahdollisuus AUX Bluetooth BLT373 -vastaanottimen valmius CZ509E BLUETOOTH CD/USB/MP3/ WMA/AAC -VASTAANOTIN Etupaneelin 3,5 mm lisäsyöttö U:n muotoinen etupaneeli Magna Bass EX -basson tehostus CZ509EG Bluetooth CZ509ER Takaosan USB ipodin suoraohjausta varten U:n muotoinen etupaneeli ipod ABC -haku & Yksinkertainen ohjaus Paina ja pidä [DISP] painiketta alhaalla (1 sek.). CD-R/RW -valmius Bluetoothhandsfree (HFP & OPP) ja äänen suoratoisto (A2DP & AVRCP) MP3, WMA ja itunes AAC sopivat yhteen ID3-TAG -näytön kanssa 18 FM, 6 MW/LW -aseman tallennus RDS-EON-viritin USB ipodia varten (takaosa) Etupaneelin lisäsyöttö taso-ohjauksineen Subwooferin äänensäätö BBE MP pakatun audioäänen parantamiseksi Interferenssi-EQ äänensäätöön ylipäästösuodatin ja alipäästösuodatin Alastaitettava (13 10) 2-rivinen, hyvä LCD-näkyvyys Pyöritettävä äänenvoimakkuuden säädin 6-kanavainen audio 4 50 wattinen sisäinen vahvistin OEMohjauspyörän kauko-ohjauksen käyttömahdollisuus Handsfree-mikrofoni sisältyy toimitukseen X Bass boost/ M-Bass On M-Bass On Normal CX609E (lisälaite) Bluetooth 728-sävyinen värivalaistus Takaosan USB ipodin suoraohjausta varten CD/USB/MP3/WMA/ AAC-VASTAANOTIN CeNET-OHJAUSELLA Sound Restorer SR ei käytössä SR käytössä 08 6-kanavainen audio Edessä sijaitseva USBliitin ipod -ohjaukseen SLIDETRA CD-R/RW -valmius MP3, WMA ja itunes AAC -yhteensopiva Etuosassa USB-paikka 18 FM, 6 MW/LW -aseman tallennus RDS-EON DSP-viritin, radiotekstin näytöllä Suora ipod-ohjaus USB:n kautta Subwooferin tason säätö 24-bittinen D/A -muunnin Sound Restorer Digitaalinen äänen muokkaus Z-Enhancer 3-kaistainen, parametrinen EQ ylipäästösuodatin ja alipäästösuodatin 4 53 wattinen sisäinen MOS-FETvahvistin Alastaitettava konsoli Erittäin selkeä 2-rivinen näyttö näytönsäästäjillä Dynaamisen käytön mahdollistava SLIDETRA Matkapuhelimen liitäntä ja puhelimen mykistys Lisälaitteen syöttö, jossa on tason säätö 6-kanavainen audio Bluetooth-käyttöliittymän CeNET-ohjauksen BLT583-adapterin valmius handsfreelaitetta varten OEM-ohjauspyörän kauko-ohjauksen käyttömahdollisuus CZ109ER 2-DIN BLUETOOTH CD/USB/ MP3/WMA/AAC -VASTAANOTIN DXZ588RUSB CZ109EG PÄÄLAITTEET PÄÄLAITTEET CD-R/RW -valmius Bluetooth (HFP & OPP) ja äänen suoratoisto (A2DP & AVRCP) MP3, WMA ja itunes AAC sopivat yhteen ID3-TAG -näytön kanssa 18 FM, 6 MW/LW -aseman tallennus RDS-EON-viritin USB ipodia varten (takaosa) Etupaneelin lisälaiteliitäntä tasosäätimeen Subwooferin äänensäätö BBE MP pakatun audioäänen parantamiseksi Interferenssi-EQ äänensäätöön ylipäästösuodatin ja alipäästösuodatin 728-sävyinen värinäyttö ja valaistut painikkeet (13 10) 2-rivinen huippuselkeä LCD 4-kanavainen audio (etuosa + takaosa/ Subwoofer) 4 50 wattinen sisäinen vahvistin OEM-ohjauspyörän kauko-ohjauksen käyttömahdollisuus Handsfree-mikrofoni sisältyy toimitukseen Lisälaitteena saatavan kauko-ohjaimen valmius (RCB176) WXZ468RMP 2-DIN 6 LEVYN CD/MP3/WMA -VASTAANOTIN CeNET-OHJAUSELLA (lisälaite) 6 CD-levyn vaihdin LPO (uuntelupaikan optimoija) 23-kaistainen spektrianalysaattori, jossa 9 -kaistainen graafinen taajuuskorjain CD-R/RW -valmius MP3- ja WMA -yhteensopiva VF-näyttö, jossa 23-kaistainen spektrianalysaattori ja näytönsäästäjät uuntelupaikan optimointi 9-kaistainen graafinen taajuuskorjain 18 FM, 6 MW/LW -aseman tallennus RDS-EON -viritin, jossa vaihteleva kaistaleveys 4 50 wattinen sisäinen MOS-FET-vahvistin CATS: Varkaudenestojärjestelmä, jossa on henkilökohtainen koodi 4-kanavainen audio 2-kanavainen AUX -sisäänmeno tasosäätimelle OEM-ohjauspyörän kauko-ohjauksen käyttömahdollisuus Matkapuhelimen liitäntä ja puhelimen mykistys CeNET ipod -käyttöliittymän kanssa yhteensopiva (edellyttää laitetta EA1251E) Valinnaisen kauko-ohjauksen valmius (RCB176) Tarkempia tietoja eri asennusvaihtoehdoista löydät kohdasta CIP (Clarion Installer Program) sivulta

6 /cip FYSIIAN MAAILMASSA VÄHEMMÄN ON ÄIÄ ENEMMÄN Clarion onnistuu taas tuottamaan enemmän arvoa pienempään tilaan. Innovatiivisen, ilman mekaniikkaa olevan mallinsa FZ709E/ ansiosta ne eivät tärise ja ovat kestäviä auton fyysisessä, epätasaisessa ympäristössä ja antavat runsaasti tilaa Bluetooth :lle ja monille muille erikoislaitteille. Osoitteesta / cip löydät viimeisimmät Clarionin asennustarvikemalliston tuotteet. Uusi CIP (Clarion Installer Programme) tarjoaa sinulle ammattilaistason asennustarvikkeet, joiden avulla voit asentaa Clarion-laitteet helposti ja turvallisesti yli 200 eri automalliin. FZ709E/ edustavat Clarionin muotoilua ja suorituskykyä. OEL-näyttö ja tehokkaat sensoritoiminnon näppäimet ovat kehittyneitä käyttöliittymiä, jotka ovat tulosta ihanteellisen H.M.I.:n tavoittelustamme (Human Machine Interface). Äänensä ja kytkettävyytensä ansiosta ne tyydyttävät kaikkein vaativintakin käyttäjää. FZ709E CAN-bus-muunnin Uudet autot käyttävät yhä enemmän oman tietokanavan tekniikkaa, mikä ei sovi yhteen kaupallisten audiotuotteiden kanssa. Clarionin tuotekehitysosasto on kehittänyt runsaasti ratkaisuja, jotka poistavat tehokkaasti tällaiset ongelmat. CAN-muuntimen käyttöliittymä mahdollistaa Clarionin laadukkaan äänentoistojärjestelmän käytön automalleissa, jotka on varustettu CAN-bus-toiminnolla. Mikrofoni Bluetooth (FZ709E) ytkee sisäänrakennetun, langattoman Bluetooth-käyttöliittymän kautta erilaisiin laitteisiin, kuten kännyköihin, PDA- ja MP3-soittimiin. Tukee suosittuja Bluetoothtuotteita, joihin kuuluvat A2DP/AVRCP suorasoittoa varten ja HFP/OPP handsfree-toimintoa varten, joten voit helposti kommunikoita ja kuunnella suosikkimusiikkiasi ajoneuvosi audiolaitteista. Toimituksen mukana tuleva, langallinen mikrofoni tekee puhelinäänestä selvääkin selvemmän. Bluetooth-handsfree Bluetooth suorasoitto Suora USB ipod -ohjaus 2-DIN-asennuskiinnike aikista Euroopassa myytävistä uusista autoista yli 60 % tarjoaa kojelaudassaan tavanomaista enemmän asennustilaa viihdelaitteille, ns. 2-DIN-laitteille. Tämän tilan ansiosta käyttäjä voi helposti laajentaa viihdejärjestelmäänsä. Clarion on kehittänyt laajan valikoiman asennussarjoja eri automalleihin, jotta Clarion-laite voitaisiin integroida sujuvasti kojelautaan. Asennustyön helpottamiseksi kaikkien asennuskiinnikkeiden mukana toimitetaan asennusohjeet, ohjepiirrokset sekä asennuksessa tarvittavat materiaalit. 6-kanavainen audio FZ709E BLUETOOTH USB/MP3/WMA/AAC -VASTAANOTIN VZ709E Taustakamera DXZ788RUSB CZ509E DXZ588RUSB CZ209E CZ109E FZ709E CX609E WXZ468RMP CX609E WXZ468RMP USB/MP3/WMA/AAC -VASTAANOTIN FZ709/FZ409 lisää USB-kytkettävyyttä ipodiisi paljon enemmän kuin normaalisti vaaditaan, eikä vain kuuntelua varten, vaan myös ipod-videon katselua varten, kun lähdelaite kytketään ulkoiseen monitoriin RCA-videosisäänmenon kautta ja asianomainen ipod kytketään lisälaitteena saatavalla CCA-723-kaapelilla. Samalla kun kuuntelet ipodiin tallentamaasi lempimusiikkia, matkustajasi voivat katsella mukana olevaa videomateriaalia. Ja jotta nämä lähdelaitteet voidaan integroida vaativiin audiojärjestelmiin, ne on varustettu 6-kanavaisella illa. Yleismonitori, jossa on RCA-videosisäänmeno USB -liitäntä takana (lisälaite) osketussensorin toiminto OEL-täyspistenäyttö handsree (HFP & OPP) ja suorasoitto (A2DP & AVRCP) (vain FZ709E:lle) MP3, WMA ja itunes AAC ovat yhteensopivia ID3-TAG -näytön kanssa 18 FM, 6 MW/LW USB ipod:lle (takaosa) Lisälaitteen sisäänmeno, jossa tason säätö Subwoofer-säätö 24-bittinen D/A-muunnin BBE MP pakatun äänen parannusta varten Interferenssi EQ äänen säätöä varten ylipäästösuodatin ja alipäästösuodatin osketussensorit OELtäyspistenäyttö 4-volttinen/6-kanavainen (vain FZ709E:lle) 2-volttinen/6-kanavainen audio (vain :lle) 4 50 wattinen sisäinen vahvistin OEM-ohjauspyörän kauko-ohjauksen käyttömahdollisuus Mukana kaukosäädin (vain FZ709E:hen /valinnainen :lle) ipod videon valmius (valinnainen CCA723:lle ja vaatii yleismonitorin) Mukana ulkoinen mikrofoni (vain FZ709E:lle) Adapteri, jossa kaapeliliitäntä OEM-ohjauspyörän kauko-ohjaus Yhä useammissa uusissa autoissa on alkuperäinen autoradio, jota voidaan käyttää ohjauspyörässä olevilla painikkeilla. Clarion esittelee liitäntäsarjan, jonka avulla laitteet voidaan liittää autosi ohjauspyörän kauko-ohjauksen painikkeisiin ja käyttää niitä yhtä turvallisesti. (vain FZ709E:lle) (vain :lle) Yhteensopiva kaikkien aikaisempien Clarion-mallien kanssa, joissa on infrapunasensori. AUX Bluetooth handsfree-käyttöliittymä ja suoratoistomahdollisuus. AUX Bluetooth äänen/matkapuhelimen BLT373vastaanottimen valmius BLT373 ÄÄNEN SUORATOISTO JA HANDSFREE BLUETOOTH -ÄYTTÖLIITTYMÄ AUX-SISÄÄNMENOA VARTEN Suora ipod-liitäntä CCA692 FB289RBT/FB288RBT BLUETOOTH SD/MP3-VASTAANOTIN 10 CX609E WXZ468RMP Adapteri, jossa infrapunaliitäntä uuloke- ja handsfree-profiili Bluetooth-suoratoisto ja kaukoohjauksen käyttömahdollisuus (A2DP ja AVRCP) mikrofoni handsfree-käyttöä varten ipod -AUDION JA -VIDEON LIITÄNTÄAAPELI :lle ja MAX973HD:lle CCA691 ipod -AUDION JA -VIDEON LIITÄNTÄAAPELI Malleille VRX588RUSB & VRX578RUSB ipod-liitäntälaite Bluetooth (HFP) ja audio-suoratoisto (A2DP & AVRCP) DXZ788RUSB CZ509E DXZ588RUSB CZ209E CZ109E FZ709E Ylipäästö-/ alipäästösuodatin (vain :lle) SD-paikka musiikin toistoa varten (enintään 2 GB) MP3 -yhteensopiva, ID3-TAG -näyttö langaton Bluetooth -tekniikka: handsfree/audio-suoratoisto ja kaukoohjaus 18 FM-aseman tallennus RDS-EON-viritin 4 50 wattinen sisäinen vahvistin Alastaitettava 728-sävyinen valaistu etupaneeli Lisälaitteen sisäänmeno 2-kanavainen audio Sisältää ulkoisen mikrofonin Yhteen sopiva kaikkien Clarion-mallien kanssa, joissa on ohjauspyörällä minijack kauko-ohjauksen sisäänmenoa varten. VZ709E SD-paikka 728-sävyinen, valaistu etupaneeli EA1276E ipod -LIITÄNTÄLAITE 07 CeNET -malleille, joissa on ipodien täydelliset toiminnot. DXZ778RUSB, DXZ578RUSB, DXZ378RMP, DXZ379RMP & CMD5 EA1251E ipod -LIITÄNTÄLAITE WXZ468RMP:tä ja vanhempia CeNETmalleja varten, joissa voi käyttää ipodien yksinkertaisia toimintoja, kuten CD:n vaihtajia CCA673 ipod -AUDION JA -VIDEON LIITÄNTÄAAPELI MAX678RVD:lle, VRX878RVD:lle, MAX668RVD :lle ja VRX868RVD:lle ipod-videon LIITÄNTÄAAPELI Malleille MAX688RBT, VRX888RBT,,, VZ709E, FZ709E & TV-antennit 6 LEVYN MAASIINI MalleilleDCZ628, DC628 ja VCZ628 MONO-POLE TV- ANTENNI CAA397 aukosäätimet RCB147 INFRAPUNA-OHJAUSSAUVA AUOSÄÄDIN RCB187 RCB176 INFRAPUNAAUOSÄÄDIN INFRAPUNA-AV-AUOSÄÄDIN :lle ja MAX973HD:lle ZCP100 FMmodulaattori FM863 8-ANAVAINEN FMMODULAATTORI CZ109E Navigoinnin lisätarvikkeet CCA723 CD-makasiini DXZ788RUSB DXZ588RUSB CZ209E CAA380 NOPEUSPULSSIGENERAATTORI (Ajoneuvoille, joissa ei ole nopeuspulssisignaalia) ZCP104 4-TIE TUULILASI ELOUVA TV-ANTENNI ZCA407 4-TIE ATIIVINEN TUULILASI TV-ANTENNI aapelit CCA520 MULTILIN-Y-AAPELI CeNETin VAIHTAJILLE CCA389 CCA519 CeNET-jatkokaapeli, 2,5 m CCA521 AV -ADAPTERIAAPELI, 2.5 M 8-PIN RCA (1 VIDEO/2 AUDIO) For VRX848RVD, VRX743R & CeNETTV-VIRITTIMEN AV-SISÄÄNMENO CeNET-jatkokaapeli, 0,6 M 11 PÄÄLAITTEET PÄÄLAITTEET ipod -videon toisto

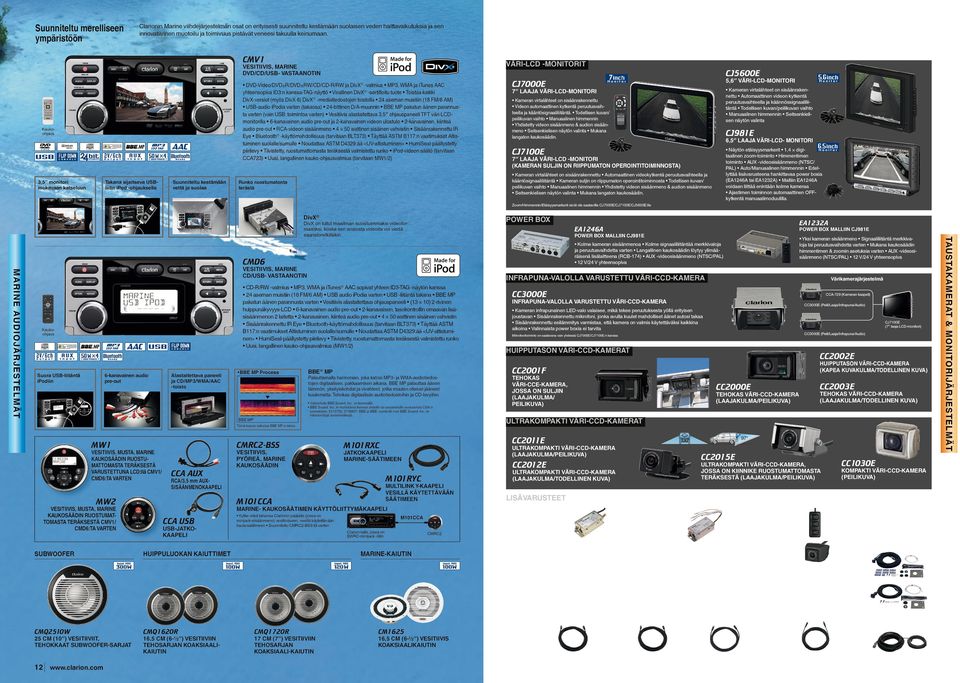

7 Suunniteltu merelliseen ympäristöön Clarionin Marine viihdejärjestelmän osat on erityisesti suunniteltu kestämään suolaisen veden haittavaikutuksia ja sen innovatiivinen muotoilu ja toimivuus pistävät veneesi takuulla keinumaan. CMV1 DVD-Video/DVD±R/DVD±RW/CD/CD-R/RW ja DivX -valmius MP3, WMA ja itunes AAC yhteensopiva ID3:n kanssa-tag-näyttö Virallinen DivX -sertifioitu tuote Toistaa kaikki DivX-versiot (myös DivX 6) DivX -mediatiedostojen toistolla 24 aseman muistiin (18 FM/6 AM) USB-audio ipodia varten (takaosa) 24-bittinen D/A-muunnin BBE MP pakatun äänen parannusta varten (vain USB: toimintoa varten) Vesitiivis alastaitettava 3,5 TFT väri-lcdmonitorilla 6-kanavainen audio ja 2-kanavainen videon ulostulo 2-kanavainen, kiinteä audio RCA-videon sisäänmeno 4 50 wattinen sisäinen vahvistin IR Eye Bluetooth -käyttömahdollisuus (tarvitaan BLT373) Täyttää ASTM B117:n vaatimukset Altistuminen suolalle/sumulle Noudattaa ASTM D4329:ää <UV-altistuminen> HumiSeal-päällystetty piirilevy Tiivistetty, ruostumattomasta teräksestä valmistettu runko ipod-videon säätö (tarvitaan CCA723) Uusi, langallinen kauko-ohjausvalmius (tarvitaan MW1/2) 3,5 monitori mukavaan katseluun Takana sijaitseva USBliitin ipod -ohjauksella Suunniteltu kestämään vettä ja suolaa Clarion tekee ajostasi nautittavamman ja turvallisemman. Valitse taustakameroiden ja monitorien täydellisestä valikoimasta erityistarpeitasi parhaiten tyydyttävät laitteet. Jätä arvailu sikseen peruuttaessasi ahtaisiin tiloihin. Aja ja pysäköi sen sijaan varmasti ja luottavaisesti. Taustakamerat & Monitorijärjestelmät VÄRI-LCD -MONITORIT VESITIIVIS, MARINE DVD/CD/USB- VASTAANOTIN aukoohjaus Tehty turvalliseen ajoon CJ5600E 5,6 VÄRI-LCD-MONITORI CJ7000E ameran virtalähteet on sisäänrakennettu Automaattinen videon kytkentä peruutusvaihteella ja käännössignaaliliitäntä Todellisen kuvan/peilikuvan vaihto Manuaalinen himmennin Seitsenkielisen näytön valinta 7 LAAJA VÄRI-LCD-MONITORI ameran virtalähteet on sisäänrakennettu Videon automaattinen kytkentä peruutusvaihteella ja kääntösignaaliliitäntä. Todellisen kuvan/ peilikuvan vaihto Manuaalinen himmennin Yhdistetty videon sisäänmeno & audion sisäänmeno Seitsenkielisen näytön valinta Mukana langaton kaukosäädin. CJ981E 6,5 LAAJA VÄRI-LCD- MONITORI Näytön etäisyysmarkerit 1,4 digitaalinen zoom-toiminto Himmentimen toiminto AUX -videosisäänmeno (NTSC/ PAL) Auto/Manuaalinen himmennin Edellyttää lisävarusteena hankittavaa power boxia (EA1246A tai EA1232A) Malliin EA1246A voidaan liittää enintään kolme kameraa Ajastimen toiminnon automaattinen OFFkytkentä manuaalimoduulilla. CJ7100E 7 LAAJA VÄRI-LCD -MONITORI (AMERAN SULJIN ON RIIPPUMATON OPEROINTITOIMINNOSTA) ameran virtalähteet on sisäänrakennettu Automaattinen videokytkentä peruutusvaihteella ja kääntösignaaliliitäntä ameran suljin on riippumaton operointitoiminnosta Todellisen kuvan/ peilikuvan vaihto Manuaalinen himmennin Yhdistetty videon sisäänmeno & audion sisäänmeno Seitsenkielisen näytön valinta Mukana langaton kaukosäädin. Runko ruostumatonta terästä Zoom/Himmennin/Etäisyysmarkerit eivät ole saatavilla CJ7000E/CJ7100E/CJ5600E:lle DivX POWER BOX M AR I N E AU D I O J ÄR J ESTELM Ä T CD-R/RW -valmius MP3, WMA ja itunes AAC sopivat yhteen ID3-TAG -näytön kanssa 24 aseman muistiin (18 FM/6 AM) USB audio ipodia varten USB -liitäntä takana BBE MP pakatun äänen parannusta varten Vesitiivis alastaitettava (13 10) 2-rivinen huippunäkyvyys-lcd 6-kanavainen audio 2-kanavaisen, tasokontrollin omaavan lisäsisäänmenon 2 laitetta 2-kanavainen, kiinteä audio 4 50 wattinen sisäinen vahvistin IR Eye Bluetooth-käyttömahdollisuus (tarvitaan BLT373) Täyttää ASTM B117:n vaatimukset Altistuminen suolalle/sumulle Noudattaa ASTM D4329:ää <UV-altistuminen> HumiSeal-päällystetty piirilevy Tiivistetty, ruostumattomasta teräksestä valmistettu runko Uusi, langallinen kauko-ohjausvalmius (MW1/2) Suora USB-liitäntä ipodiin 6-kanavainen audio Alastaitettava paneeli ja CD/MP3/WMA/AAC -toisto BBE MP Palauttamalla harmonian, joka katosi MP3- ja WMA-audiotiedostojen digitaalisen, pakkaamisen aikana, BBE MP palauttaa äänen lämmön, yksityiskohdat ja vivahteet, jotka muuten olisivat jääneet kuulematta. Tehokas digitaalisiin audiotiedostoihin ja CD-levyihin. Valmistettu BBE Sound, Inc.: in lisenssillä. BBE Sound, Inc.:in myöntämä lisenssi yhdelle tai useammalle seuraavista USA:n patenteista: , BBE ja BBE -symbolit ovat BBE Sound, Inc.:in rekisteröityjä tuotemerkkejä. BBE MP Tämä kaavio selostaa BBE MP:n tehoa. MW1 VESITIIVIS, MUSTA, MARINE AUOSÄÄDIN RUOSTUMATTOMASTA TERÄSESTÄ VARUSTETTUNA LCD:llä CMV1/ CMD6:TA VARTEN CMRC2-BSS CCA AUX SUBWOOFER CMQ2510W 25 CM (10 ) VESITIIVIIT, TEHOAAT SUBWOOFER-SARJAT 12 VESITIIVIS, PYÖREÄ, MARINE AUOSÄÄDIN MULTILIN Y-AAPELI VESILLÄ ÄYTETTÄVÄÄN SÄÄTIMEEN MARINE- AUOSÄÄTIMEN ÄYTTÖLIITTYMÄAAPELI CCA USB USB-JATOAAPELI ytke mikä tahansa Clarionin päälaite (jossa on minijack-sisäänmeno) vesitiiviiseen, vesillä käytettävään kaukosäätimeen Suunniteltu CMRC2-BSS:tä varten HUIPPULUOAN AIUTTIMET CMQ1620R 16,5 CM (6-½ ) VESITIIVIIN TEHOSARJAN OASIAALIAIUTIN M101CCA Clarion-laite, jossa on SWRC-minijack -liitin CMRC2 MARINE-AIUTIN CMQ1720R 17 CM (7 ) VESITIIVIIN TEHOSARJAN OASIAALI-AIUTIN CM ,5 CM (6-½ ) VESITIIVIS OASIAALIAIUTIN CCA-729 (ameran kaapeli) INFRAPUNA-VALOLLA VARUSTETTU VÄRI-CCD-AMERA CC3000E (Peili/Laaja/Infrapuna/Audio) ameran infrapunainen LED-valo valaisee, mikä tekee peruutuksesta yöllä erityisen joustavan mikrofoni, jonka avulla kuulet mahdolliset äänet autosi takaa esilämmitys varmistaa, että kamera on valmis käytettäväksi kaikkina aikoina Valinnaista power boxia ei tarvita CJ7100E (7 laaja LCD-monitori) CC3000E (Peili/Laaja/Infrapuna/Audio) Mikrofonitoiminto on saatavana vain yhdessä CJ7000E/CJ7100E:n kanssa HUIPPUTASON VÄRI-CCD-AMERAT CC2002E HUIPPUTASON VÄRI-CCD-AMERA (APEA UVAULMA/TODELLINEN UVA) CC2001F TEHOAS VÄRI-CCE-AMERA, JOSSA ON SULJIN (LAAJAULMA/ PEILIUVA) CC2000E TEHOAS VÄRI-CCD-AMERA (LAAJAULMA/PEILIUVA) CC2003E TEHOAS VÄRI-CCD-AMERA (LAAJAULMA/TODELLINEN UVA) ULTRAOMPATI VÄRI-CCD-AMERAT CC2015E CC2012E M101RYC Värikamerajärjestelmä CC3000E ULTRAOMPATI VÄRI-CCD-AMERA (LAAJAULMA/PEILIUVA) JATOAAPELI MARINE-SÄÄTIMEEN M101CCA INFRAPUNA-VALOLLA VARUSTETTU VÄRI-CCD-AMERA CC2011E M101RXC RCA/3,5 mm AUXSISÄÄNMENOAAPELI MW2 VESITIIVIS, MUSTA, MARINE AUOSÄÄDIN RUOSTUMATTOMASTA TERÄSESTÄ CMV1/ CMD6:TA VARTEN Yksi kameran sisäänmeno Signaaliliitäntä merkkivaloja tai peruutusvaihdetta varten Mukana kaukosäädin himmentimen & zoomin asetuksia varten AUX -videosisäänmeno (NTSC/PAL) 12 V/24 V yhteensopiva olme kameran sisäänmenoa olme signaaliliitäntää merkkivaloja ja peruutusvaihdetta varten Langallinen kaukosäädin löytyy ylimääräisenä lisälaitteena (RCB-174) AUX -videosisäänmeno (NTSC/PAL) 12 V/24 V yhteensopiva VESITIIVIS, MARINE CD/USB- VASTAANOTIN BBE MP Process POWER BOX MALLIIN CJ981E POWER BOX MALLIIN CJ981E CMD6 aukoohjaus EA1232A EA1246A ULTRAOMPATI VÄRI-CCD-AMERA, JOSSA ON IINNIE RUOSTUMATTOMASTA TERÄSESTÄ (LAAJAULMA/PEILIUVA) ULTRAOMPATI VÄRI-CCD-AMERA (LAAJAULMA/TODELLINEN UVA) CC1030E OMPATI VÄRI-CCD-AMERA (PEILIUVA) LISÄVARUSTEET CAA188 CAA185 RCB174 LISÄVARUSTEET PERÄVAUNUUN 8-pinninen mini-din -lähtö malliin Peruutusvaihteen liitäntä Manuaalinen on/off -kytkin 12 V -yhteensopiva NTSC video line-out VZ709E,,, NTSC videon ulostulo kaikille muille LCD -monitoreille, joissa NTSC -sisäänmeno 12 V -yhteensopiva PQE033 CCA453 (15 m) POWER BOX CCD -AMERAAN POWER BOX CCD -AMERAAN LANGALLINEN AUOSÄÄDIN MALLILLE EA1246A LISÄVARUSTEENA SAATAVA SUOJA CC2011E/CC2012E:TÄ VARTEN HUIPPUTASON AMERAAAPELIT OMPATIEN AMEROIDEN AAPELIT AMEROIDEN JATOAAPELIT Malleihin CC2001E, CC2000E, CC2003E ja CC2002E CC2011 SERIES ja CC1030Esarjan kameroille HUIPPUTASON AMEROIHIN CCA416 (5 m) CCA392 (7 m) CCA393 (10 m) CCA435 (13 m) CCA394 (15 m) CCA436 (18 m) CCA395 (20 m) CCA437 (23 m) Liitäntäkaapelit kompakteihin kameroihin CCA532 (7 m) CCA533 (10 m) CCA534 (15 m) CCA439 (0,9 m) CCA391 (5 m) CCA415 (10 m) AMERAAAPELIT CC3000E:LLE CCA-728 (20 m) CJ981E:n kytkentään CCA-729 (20 m) CJ5600E/ CJ7000E/CJ7100E:n liitäntään CCA-730 Yleiseen kytkemiseen AV-monitori, jossa on videon sisäänmenoliitäntä Vain 12 V ajoneuvoille PERÄVAUNUSTA AMERAN AAPELIIN CCA452 (20 m) CCA451 (5 m) OHJAAMOSTA (MONITORI) PERÄVAUNUN AAPELIIN CCA454 (15 m) 13 TAUSTAAMERAT & MONITORIJÄRJESTELMÄT DivX on tullut maailman suosituimmaksi videoformaatiksi, koska sen ansiosta videoita voi viedä saaristoretkillekin.

8 ULTRA-SARJA APA-SARJA AB-LUOAN VAHVISTIMET PLATINA-SARJA Erinomainen äänentoisto Monipuoliset jakotaajuussäädöt APA4360 APA2180 4/3/2 kanavan silloitettu toimintotila Maksimiantoteho: 720 W (4 180 W 4 ohmiin) Jatkuva keskimääräinen antoteho: 360 W (4 90 W 4 ohmiin, 20 Hz ~ 20 0,05 % THD) Tyypillinen silloitettu antoteho: W 4 ohmiin, 20 H ~ 20 0,2 % THD Tyypillinen 2 ohmin stereoantotehto: W 2 ohmiin, 20 Hz ~ 20 0,2 % THD Basson vahvistin: 0 ~ Hz Itsenäiset säädettävät etu/takaohitustaajuudet (HP/LP): 55 ~ 550 Hz tai 550 ~ Hz Säädettävä linjatulo: 200 mv 6 V aiutintason sisääntulo Äänettömät On/ Off -kytkennät ullattu, eristetty massiivikaiutin ja virransyöttöliittimet Mitat: 165 (L) 56 () 407 (S) mm 2/1 kanavan silloitettu toimintotila Maksimiantoteho: 360 W (2 180 W 4 ohmiin) Jatkuva keskimääräinen antoteho: 180 W (2 90 W 4 ohmiin, 20 Hz ~ 20 0,05 % THD) Tyypillinen silloitettu antoteho: W 4 ohmiin, 20 Hz ~ 20 0,2 % THD Tyypillinen 2 ohmin stereoantotehto: W 2 ohmiin, 20 Hz ~ 20 0,2 % THD Basson vahvistin: 0 ~ Hz Säädettävä ohitustaajuus (HP/LP): 55 ~ 550 Hz tai 550 ~ Hz Säädettävä linjatulo: 200 mv 6 V aiutintason sisäänmeno Äänettömät On/Off -kytkennät ullattu, eristetty massiivikaiutin ja virransyöttöliittimet Mitat: 165 (L) 56 () 285 (S) mm 720 W 4/3/2-ANAVAINEN, HUIPPUÄÄNINEN, LAADUAS VAHVISTIN AB-LUOAN VAHVISTIMET 360 W 2/1-ANAVAINEN, HUIPPUÄÄNINEN, LAADUAS VAHVISTIN SRU1720S 400 W Maks. APX-SARJA APX4241E 400 W 4/3/2-ANAVAINEN VAHVISTIN Suuri musiikkiteho Säädettävä basson tehostin APX2121E 200 W 2/1-ANAVAINEN VAHVISTIN 16,5 CM (6-½ ) 2-TIE OMPONENTTIJÄRJESTELMÄ SRP1720S 350 W Maks. 16,5 CM (6-½ ) 2-TIE OMPONENTTIJÄRJESTELMÄ Laaja taajuusaste: 25 ~ Hz itaanipäällysteinen laskikuitukartio woofer, T jossa SRP1320S 300 W Maks. 13 CM (5-¼ ) 2-TIE OMPONENTTIJÄRJESTELMÄ SRU310H 300 W Maks. 2,5 CM (1 ) SILINEN DOME DISANTTI orkea taajuusaste: ~ Hz itaanipäällysteinen, silkkinen dome diskanttikaiutin, T jossa on neodymium-magneetti APX1301E 420 W MONO VAHVISTIN Maksimiteho 400 W 4 80 W RMS 2 ohmiin, 20 Hz ~ 20 < 0,1 % THD 4 60 W RMS 4 ohmiin, 20 Hz ~ 20 < 0,1 % THD Valittava basson tehostin: 0/6/12 50 Hz MOS-FET -kytkintransistori Riippumaton edestä/takaa -säädettävä 12 db/oct. orkea/matala -ylitys, 50 ~ 300 Hz ullatut liittimet: iinnitys/aiutin/virta aiutintason sisäänmeno Mitat: 280 (L) 55 () 300 (S) mm Maksimiteho 200 W 2 80 W RMS 2 ohmiin, 20 Hz ~ 20 < 0,1% THD 2 60 W RMS 4 ohmiin, 20 Hz ~ 20 < 0,1 % THD Valittava basson tehostin: 0/6/12 50 Hz MOS-FET -kytkintransistori Säädettävä 12 db/oct. orkea/matala -ylitys, 50 ~ 300 Hz ullatut liittimet: iinnitys/aiutin/virta aiutintason sisäänmeno Mitat: 280 (L) 55 () 180 (S) mm Yksinkertainen 4 ohmin lämmönkestävä äänikela Polypropeenista valmistettu elektrolyyttinen kierretty alumiinipäällystetty pölysuojus Lasikuitu/paperikartiorakenne Nitriilikumista valmistettu high excursion surround aksinkertainen strontiumferriittimagneetti Hyper-pidennetty ilmastoitu napakenkä aksi kullattua riviliitintä Spider Exhaust Technology (SET)-jäähdytys Lineaarinen ripustusrakenne puuvillaa, integroidut tinsel-johtimet Leimattu, teräsjauheella päällystetty runko SW CM (12 ) YSINERTAINEN 4 OHMIN SUBWOOFER Musiikin 700 watin maksimiteho 350 watin RMS SW3013B 30 CM (12 ) SUBWOOFER, JOSSA ON BASSOREFLETIOTELO aksinkertainen strontiumferriittimagneetti S.E.T. -jäähdytys Musiikin 600 watin maksimiteho 300 watin RMS SW2513B 25 CM (10 ) SUBWOOFER, JOSSA ON BASSOREFLESIOTELO 30 cm titanium-metalloitu MIPP-kartiokaiutin, jossa kumiset reunat Voimakas, kaksinkertainen strontium-magneetti Saumaton parabolinen kartiorakenne mahdollistaa dynaamisen bassovasteen Ruiskuvalettu alumiinirunko ja jäähdytyslevy voimakkaampia tehoja varten Takaa ilmastoitu napakenkä 600 watin maksimimusiikkiteho musiikin 600 watin maksimiteho 300 watin RMS Yksinkertainen 4 ohmin lämmönkestävä äänikela Polypropeenista valmistettu elektrolyyttinen kierretty alumiinipäällystetty pölysuojus Yhdistetty evlar/paperikartiomalli opolymeeri-komposiittinen high excursion surround aksinkertainen strontiumferriittimagneetti Hyper-pidennetty ilmastoitu napakenkä aksi kullattua riviliitintä Lineaarinen ripustusrakenne puuvillaa, integroidut tinsel-johtimet S.E.T.jäähdytys Ruiskuvalettu alumiinirunko Piilotettu ruuvattava kiinnitystiiviste 350 W Maks. SRX1385 SRX ,5 CM (6-½ ) IN-PHASE 13 CM (5-¼ ) IN-PHASE 15 CM 23 CM (6 9 ) IN-PHASE Laaja taajuusaste: 35 ~ Hz Lasikuitukartio woofer, jossa Laaja taajuusaste: 25 ~ Hz Lasikuitukartio woofer, jossa QUALITY-SARJA SRQ1720S 300 W Maks. 16,5 CM (6-½ ) 2-TIE OMPONENTTIJÄRJESTELMÄ Taajuusaste: 28 ~ Hz 0 mm puhdasta silkkiä oleva 2 dome diskanttikaiutin, jossa on neodymium-magneetti SRQ1320S 200 W Maks. 13 CM (5-¼ ) 2-TIE OMPONENTTIJÄRJESTELMÄ SRQ2030R 400 W Maks. 20 CM (8 ) MULTIASIAALINEN 3-TIE Taajuusaste: 40 ~ Hz Taajuusaste: 25 ~ Hz 20 mm puhdasta silkkiä oleva dome diskanttikaiutin, jossa on neodymiummagneetti 25 mm puhdasta silkkiä oleva dome keskitaajuuksinen kaiutin, jossa on neodymium-magneetti ja 8 mm puhdasta silkkiä oleva dome diskanttikaiutin SRQ6931R 350 W Maks. 15 CM 23 CM (6 9 ) MULTIASIAALINEN 3-TIE Taajuusaste: 28 ~ Hz 5 mm puhdasta silkkiä oleva 2 dome keskitaajuuksinen kaiutin, jossa on neodymium-magneetti ja 8 mm puhdasta silkkiä oleva dome diskanttikaiutin SRQ1330R 200 W Max. SRQ1730R 250 W Maks. 16,5 CM (6-½ ) MULTIASIAALINEN 3-TIE 13 CM (5-¼ ) MULTIASIAALINEN 3-TIE Taajuusaste: 28 ~ Hz Taajuusaste: 40 ~ Hz 0 mm puhdasta silkkiä oleva 2 dome keskitaajuuksinen kaiutin, jossa on neodymium-magneetti ja 8 mm puhdasta silkkiä oleva dome diskanttikaiutin 0 mm puhdasta silkkiä oleva 2 dome keskitaajuuksinen kaiutin, jossa on neodymium-magneetti ja 8 mm puhdasta silkkiä oleva dome diskanttikaiutin 25 CM (10 ) YSINERTAINEN 4 OHMIN SLIM-LINE SUBWOOFER Voimakas kaksinkertainen strontium-magneetti 30 cm TM-MIPP -kartio, jossa on kumireunus SRQ6920R 300 W Maks. 15 CM 23 CM (6 9 ) Taajuusaste: 28 ~ Hz OHUT 17 CM (6-¾ ) COUNTER DRIVE- ATIIVISUBWOOFER Langallinen kaukosäädin SRQ1720R 200 W Maks. 16,5 CM (6-½ ) 5 mm puhdasta silkkiä oleva dome diskantti2 kaiutin, jossa on neodymium-magneetti aksinkertainen strontiumferriittimagneetti S.E.T. -jäähdytys SRV W Maks. SRX CM (10 ) YSINERTAINEN 4 OHMIN SUBWOOFER PFW CM (12 ) YSINERTAINEN 4 OHMIN SUBWOOFER aksoisäänikelan counter drive woofer, jossa on kaksois-neodymium-magneetti 120 W suurtehovahvistin, jossa alipäästösuodatin 250 W Maks. SW2512 SRM3093HX * Maxx Bass on S-Wares -yhtiön patentti. Maxx Bass on S-Wares -yhtiön rekisteröity tuotemerkki. IN-PHASE-SARJA Laaja taajuusaste: 28 ~ Hz Lasikuitukartio woofer, jossa SW-SARJAT aksinkertainen äänikela 120 W suurtehovahvistin, jossa alipäästösuodatin Maxx Bass -piiri virtuaalista basson parannusta varten 17 cm (6-¾ ) counter drive -bassokaiutin, jossa kaksois-neodyymimagneetti Ilmaa puristava rakenne, ruiskuvalettu alumiinikotelo aukosäädin vahvistuksen säätöä /alipäästösuodatinta (valittavissa 50/75/100/120 Hz)/ vaiheen valintaa varten Sininen LED-merkkivalo RCA linjatason sisäänmeno/kaiutintason sisäänmeno Laaja taajuusaste: 40 ~ Hz Lasikuitukartio, jossa on voimakas strontium-magneetti AIUTTIMET VA H V I S T I M E T / S U B W O O F E R Maksimiteho 420 W W RMS 2 ohmiin, 20 Hz ~ 20 < 0,1 % THD W RMS 4 ohmiin, 20 Hz ~ 20 < 0,1 % THD Valittava basson tehostin: 0/6/12 50 Hz MOS-FET -kytkintransistori Säädettävä alipäästön 30 ~ 300 Hz ullatut liittimet: iinnitys/aiutin/virta aiutintason sisäänmeno Mitat: 280 (L) 55 () 300 (S) mm Laaja taajuusaste: 25 ~ Hz Lasikuitukartio woofer, jossa on voimakas strontium-magneetti Taajuusaste: 28 ~ Hz 0 mm puhdasta silkkiä oleva dome diskant2 tikaiutin, jossa on neodymium-magneetti SRQ1320R 150 W Maks. 13 CM (5-¼ ) Taajuusaste: 40 ~ Hz 0 mm puhdasta silkkiä oleva dome diskant2 tikaiutin, jossa on neodymium-magneetti SRQ1020R 140 W Maks. 10 CM (4 ) SRQ210H 200 W Maks. 2 CM (¾ ) DOME DISANTTI Taajuusaste: 45 ~ Hz 0 mm puhdasta silkkiä oleva dome diskant2 tikaiutin, jossa on neodymium-magneetti Taajuusaste: ~ Hz 0 mm puhdasta silkkiä oleva dome diskant2 tikaiutin, jossa on neodymium-magneetti CUSTOM-FIT SARJA SRV CM (8 ) ATIIVISUBWOOFER 120 W suurtehovahvistin, jossa alipäästösuodatin aksoisäänikela woofer, jossa Ilmaa puristava rakenne mahdollistaa dynaamisen bassovasteen Subwoofer-tason säätö vahvistuksen säätöä/alipäästösuodatinta (55 ~ 130 Hz)/vaiheen valintaa varten Nahalla viimeistelty MDFkotelo RCA linjatason sisäänmeno/kaiutintason sisäänmeno aksoisäänikela woofer, jossa on voimakas strontium-magneetti 120 W suurtehovahvistin, jossa alipäästösuodatin SRC W Maks. 16,5 CM (6-½ ) MERIOHTAINEN Taajuusaste: 30 ~ Hz SRC W Maks. 13 CM (5-¼ ) MERIOHTAINEN Taajuusaste: 40 ~ Hz SRC W Maks. 10 CM (4 ) MERIOHTAINEN Taajuusaste: 45 ~ Hz SRC W Maks. 10 CM (4 ) MERIOHTAINEN Taajuusaste: 45 ~ Hz SRC W Maks. 10 CM 15 CM (4 6 ) MERIOHTAINEN Taajuusaste: 45 ~ Hz SRC W Maks. 13 CM 18 CM (5 7 ) MERIOHTAINEN Taajuusaste: 35 ~ Hz on voimakas strontium-magneetto 15
