TRY TERÄSNORMIKORTTI N:o 21/2009 WQ- palkin poikkileikkauksen mitoitus normaali- ja palotilanteessa
|
|
- Heli Saarnio
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 TRY TERÄSNORIKORTTI N:o 1/009 WQ- palkin poikkileikkauksen mitoitus normaali- ja palotilanteessa Yhteyshenkilö: Jouko Kansa R&D anager Ruukki Construction Seinäjoentie 11 PL 900, Seinäjoki enetelmän kuvaus: 1 Tässä ohjeessa esitetään menetelmä, jolla standardin SFS-EN 1993 ohjeita sovelletaan WQ- palkin mitoitukseen. Täydennykset koskevat sekä normaalilämpötilan että palotilanteen mitoitusta. enetelmässä esitellään molemmille mitoitustilanteille käytettävät eri kuormitustilanteiden ehtoyhtälöt. Palomitoitukseen liittyen esitellään poikkileikkauksen lämpötilajakauman huomioon ottamiseksi kaksi eri laskentamenetelmää: yksinkertaistettu ja tarkennettu. Ontelolaatan käyttö yhdessä WQ-palkin kanssa, ks. tämän normikortin kohta 5. enetelmän rajoitukset: Tätä ohjetta voidaan käyttää seuraavin edellytyksin: Rakenne on pääosin taivutettu, mutta siihen voi kohdistua aksiaalinen normaalivoima. - mikäli aksiaalisen normaalivoiman mitoitusarvo on enintään 50kN, sen vaikutus tämän normikortin pätevyysalueella voidaan jättää huomioon ottamatta poikkileikkauksen kestävyyttä laskettaessa - mikäli normaalivoima on edellä mainittua suurempi, sen vaikutus poikkileikkauksen kestävyyteen otetaan huomioon standardin SFS- EN mukaan. - molemmissa em. tapauksissa nurjahdusta ei tarvitse tarkastaa erikseen, kun N Ed- /N cr < 0,04. Rakenne on staattisesti kuormitettu. Rakenne on yksiaukkoinen tai jatkuva. Tämä Normikortti ei koske tapauksia, joissa puristettu alalaippa kuuluu poikkileikkausluokkaan 4. Palkin oletetaan olevan päistään haarukkalaakeroitu. Palkissa käytetään uumien suhteen tasalujia hitsejä. Palkki mitoitetaan teräsrakenteena ilman liittovaikutusta liittyviin rakenteisiin, lukuun ottamatta käyttörajatilan mukaista taipuman laskentaa. Käyttörajatilan taipumat voidaan laskea liittorakenteena. WQ -palkit voidaan mitoittaa paloluokkiin R15- R10 tai mitoitus voidaan tehdä toiminnallisen palomitoituksen mukaisesti. Käytettäessä kokonaistarkastelua rakenteiden mitoittamiseksi palotilanteessa seuraavat asiat otetaan huomioon: vauriomuoto palotilanteessa, lämpötilasta riippuvat materiaaliominaisuudet ja sauvojen jäykkyys sekä termisten muodonmuutosten vaikutukset (epäsuorat vaikutukset palotilanteessa) (SFS-EN
2 Termien selvennykset: kohta.4.4). Kappaleissa 4. ja 4.3 esitetyt palkin lämpötilan nousua määrittävät kaavat ovat voimassa palosuojaamattomalle ja palosuojatulle palkille. WQ- palkki on valettu pääosin betonirakenteiden sisään siten, että vain sen alalaippa tai alaosa on palolle alttiina. Laskennassa käytetään standardien SFS-EN , SFS-EN ja SFS-EN mukaisia materiaalimalleja. Normikortti kattaa teräslajit S355, S40, S460 ja S500, ja muut WQ palkeissa mahdollisesti käytettävät teräkset, joille on voimassa oleva kansallinen tuotehyväksyntä. Teräslajille S500 murtovenymä on vähintään 10 % (SFS-EN kohta 5.4.3(1)). Normikorttia voidaan soveltaa palkeille, jotka tukevat joko ontelolaattoja, umpilaattoja tai kuorilaattaelementtejä. Tämän normikortin laskentamenetelmiä voidaan soveltaa WQ -palkeille, jotka täyttävät seuraavat suositusmitat: Alalaipan leveys b min 50 mm max 700 mm Uuman korkeus h min 65 mm max 800 mm Ylälaipan leveys b 1 min 10 mm max 390 mm Ylälaipan paksuus t 1 min 10 mm max 60 mm Alalaipan paksuus t min 10 mm max 35 mm Uuman paksuus t min 5 mm max 10 mm itta-alueen ulkopuolella olevat poikkileikkaukset tulee mitoittaa erikseen tapauskohtaisesti. Tässä normikortissa alalaipan poikittaisella taivutuksella tarkoitetaan kuvan 1 mukaista tilannetta, jossa alalaipan ulokkeelle tuleva kuormaresultantti taivuttaa alalaippaa poikittaissuunnassa WQ palkin pituusakseliin nähden. Kuva 1: Alalaipan poikittainen taivutus, joka lasketaan tässä normikortissa olettamalla alalaippa kahdesta pisteestä (uumista) tuetuiksi rakenneosaksi.
3 3 Teräsrakenneyhdistys ry:n Normitoimikunta on käsitellyt tämän Teräsnormikortin kokouksessa ja todennut sen täyttävän standardeissa SFS-EN 1993 ja niihin liittyvissä Suomen kansallisissa liitteissä. Teräsnormikortin käyttäjällä on vastuu kortin ohjeiden käytöstä. Tämä Teräsnormikortti on voimassa toistaiseksi. Helsingissä maaliskuun 5. päivänä 009 TERÄSRAKENNEYHDISTYS r.y. Raimo Kotola Hallituksen puheenjohtaja arkku Leino Toimitusjohtaja
4 4 1. TAUSTA ITOITUS NORAALILÄPÖTILASSA Yleistä Kuormaresultantin sijainti alalaipalla WQ-palkin poikkileikkausluokan määrittäminen WQ- palkin ylälaippa WQ- palkin uuma WQ palkin puristettu alalaippa itoitus murtorajatilassa Leikkausvoimakestävyys, kun leikkauslommahdus ei ole määräävä ääntökestävyys, kun leikkauslommahdus ei ole määräävä Leikkausvoima ja vääntökestävyys, kun leikkauslommahdus ei ole määräävä Leikkauslommahdus leikkausvoimasta ja väännöstä Taivutuskestävyys Puristetun laipan lommahdus palkin taivutustason suunnassa Palkin vääntö asennustilanteessa Reunapalkin vääntö valmiissa rakenteessa Keskipalkin vääntö lopullisessa tilanteessa WQ- palkki käyttörajatilassa Jännitykset kimmoteorian mukaisessa mitoituksessa Pystysuuntaiset taipumat ITOITUS PALOTILANTEESSA Yleistä Kuormaresultantin sijainti Ripustusraudoituksen huomioon ottaminen Poikkileikkausluokan määrittäminen WQ-palkin poikkileikkauksen kestävyys palotilanteessa Leikkausvoimakestävyys ääntökestävyys Leikkausvoima ja vääntö Leikkausvoiman ja väännön aiheuttama uumalevyjen leikkauslommahdus Taivutusmomentti POIKKILEIKKAUKSEN LÄPENEINEN Yleistä Palosuojaamattoman alalaipan A m / suhteen laskeminen Palosuojatun WQ- palkin alalaipan A p / suhteen laskeminen ja lämpötilan laskeminen WQ- palkin mitoitus palotilanteessa yksinkertaistetulla menetelmällä WQ- palkin mitoitus palotilanteessa tarkennetulla menetelmällä Yleistä Alalaipan lämpötilan laskeminen... 35
5 Alalaipan yläpuoliseen betonirakenteeseen siirtyvä lämpöteho Alalaipasta uumaan johtumalla siirtyvä lämpöteho Alalaipasta kotelon sisään säteilemällä siirtyvä lämpöteho Uumien ja ylälaipan lämpötilan laskeminen Säteilylämmönsiirto Lämmönsiirto johtumalla Lämmönsiirto johtumalla uumasta ja ylälaipasta betoniin Kokeellisesti määritetty lämpötilan jakautuminen WQ-palkeissa, h 1 = 65mm WQ- PALKIN KÄYTTÖ YHDESSÄ ONTELOLAATAN KANSSA LIITTEET (JULKISIA) IITTEET... 40
6 6 1. TAUSTA Teräsrakentaminen Suomessa on jo pitkään perustunut yleisesti WQ- palkin ja ontelolaatan muodostamaan laattaratkaisuun. Tämän järjestelmän etuja ovat matala rakennekorkeus sekä sileä ala- ja yläpinta, jotka helpottavat muiden asennuksien tekemistä. WQ- palkin mitoituksessa on ollut muutamia ominaisuuksia, joita ei ole suoraan standardeihin dokumentoitu, kuten esim. väännön käsittely, poikkileikkausluokan määrittely sekä alalaipan poikittainen taivutus. WQ- palkin palosuojaus on lisäksi ollut helppoa, sillä palkki on suurimmaksi osaksi betonin suojaamana ja vain alalaipan alapinta on tarvinnut suojata. Palomitoitus on kuitenkin tehty usein hyvinkin karkeasti ja ylimitoittaen. Teräsrakenneyhdistyksen palosuojamaalityöryhmän puitteissa on kehitetty normikortti palosuojamaalien ominaisuuksien tarkasteluun. Tämän työn perusteella useat maalinvalmistajat ovat hakeneet varmennettuja käyttöselosteita WQ -palkkien maalikalvon paksuuden määrittämiseen.. ITOITUS NORAALILÄPÖTILASSA.1 Yleistä WQ- palkki voidaan mitoittaa standardin SFS-EN 1993 mukaisesti, mutta näissä standardeissa ei ole kuitenkaan kaikilta osin kattavia ohjeita WQ- palkin tyyppisen rakenteen mitoittamiseksi. Tässä normikortissa esitetään menetelmä, jolla täydennetään standardin SFS-EN 1993 ohjeita WQ- palkin mitoituksen osalta. Esitetyn menetelmän rajoituksina ovat, että rakenteen tulee olla staattisesti kuormitettu ja että palkki mitoitetaan teräsrakenteena ilman liittovaikutusta liittyviin rakenteisiin, lukuun ottamatta käyttörajatilan mukaista taipuman laskentaa ja palkkiin tukeutuvien ontelolaattojen tarkastamista. b 1, E 1, y1 b 1, E 1, y1 h E, t t 1 t t h E, t 1 t t b, E, y b, E, y Kuva.1: WQ-palkin poikkileikkauksen dimensiot ja materiaaliparametrien merkinnät reuna- ja keskipalkilla. Alaindeksit 1 = ylälaippa, = alalaippa, = uuma.
7 . Kuormaresultantin sijainti alalaipalla 7 Tukireaktion paikkana WQ- palkin alalaipalla ontelolaattarakenteissa voidaan TTY:llä(TRT/1648T/008) suoritettujen tutkimusten mukaan pitää ontelolaatan tukialueen keskipistettä (d/, kuva.). Umpilaatoilla tukireaktio on etäisyydellä b/3 palkin kyljestä, missä b on palkin ulokkeen leveys (kuva.). Kuorilaattaelementeillä tukireaktio voidaan asettaa varmalla puolella kohtaan b j + (b - b j )/3, missä b j = saumavalun paksuus (kuva.) (Oulun Yliopisto Lausunto RTL 0039). R R 1 b b/3 b j Kuva.: Ontelolaattojen tukireaktion oletetaan kohdistuvan WQ-palkin alalaipalla ontelolaattojen tukipinnan keskipisteeseen (d/). Umpilaattojen tukireaktion oletetaan sijaitsevan etäisyydellä b/3 palkin uuman kyljestä. Kuorilaattaelementtien tukireaktion oletetaan vaikuttavan pisteessä b j + (b - b j )/3. d d/
8 8.3 WQ-palkin poikkileikkausluokan määrittäminen WQ- palkin poikkileikkausluokka määritetään standardien SFS-EN , SFS-EN , ja niiden kansallisten liitteiden mukaisesti. Normaalisti palkin laipat ja uuma ovat niin paksuja levyjä, että palkki kuuluu joko poikkileikkausluokkaan 1 tai (kuva.3 a). WQ- palkin poikkileikkaus voi kuitenkin olla huomattavan epäsymmetrinen. Alalaipan poikkipinta-ala voi olla niin suuri, että palkin poikkileikkauksen plastinen neutraaliakseli sijaitsee alalaipassa. Tällöin uuman voi joutua käsittelemään puristettuna osana, eli uuma voi kuulua poikkileikkausluokkaan 3 tai 4. Koska koko palkin poikkileikkausluokka määräytyy hoikimman osan mukaan, saattaa liian epäsymmetrisissä tapauksissa tulla tilanne, jossa palkki helposti määräytyy epäedulliseen poikkileikkausluokkaan. WQ- palkin poikkileikkausluokka määräytyy kokonaan tai osittain puristettuina olevien uumien ja laipan leveys-paksuussuhteista (SFS-EN Taulukko 5.). Poikkileikkaukset, joiden uuma kuuluu poikkileikkausluokkaan 3 ja laipat poikkileikkausluokkaan 1 tai, voidaan luokitella poikkileikkausluokkaan käyttämällä tehollista uumaa (SFS-EN kohta 5.5.(11), kuva.3 b). Kun uuma mitoitetaan vain leikkausvoimille eikä uumaa mitoiteta taivutukselle, poikkileikkaus voidaan luokitella poikkileikkausluokkiin, 3 tai 4 vain laippojen luokituksen perusteella (SFS-EN kohta 5.5. (1)). Hybridipalkeissa ylä- tai alalaipan myötöraja saa olla korkeintaan kaksi kertaa uuman myötöraja (SFS-EN kohta 4.3 (6)), edellyttäen että uuman tehollinen pinta-ala määritetään käyttäen puristetun laipan myötörajaa y (SFS-EN kohta 4.3 (6b)). Teräspalkin poikkileikkauksen taivutuskestävyys voidaan tarkistaa joko normaalitapaan määrittämällä tehollinen poikkileikkaus osan (laipat tai uuma) suurimman myötörajan mukaan tai määrittämällä koko palkin poikkileikkausluokka laippojen luokituksen perusteella (SFS-EN kohta 5.5. (1)) tai kuvan.3 mukaan (SFS-EN kohta 5.5.(11)). a) b) c) d) PL 1 tai PL 3 PL 1 tai tai PL 3 tai PL 4 PL 3 + puristus PL 1 tai + puristus + puristus PL 3 + puristus -veto -veto -veto Kuva.3: Teräspalkin poikkileikkauksen taivutuskestävyyden tarkistaminen. -veto
9 9 Huom! Kuvassa.3b uuman tehoton alue lasketaan standardin SFS-EN mukaan. Kuvassa.3a on hybridipalkki, jossa uuma ei ole täysin plastisoitunut. Kuvan.3c palkki on piirretty siten, että vain laipat ottavat taivutusta ja uuma ottaa leikkausta. Tässä Normikortissa esitetyssä laskentamenetelmässä myös uumat voivat ottaa taivutusta, ks. esim. kohta.4.5 Tapaus 1. Standardien SFS EN ja SFS EN taivutuskestävyys voidaan laskea joko laipan painopistelinjan mukaan tai laipan yläreunan mukaan. Tässä normikortissa suositellaan keskiviivan käyttöä..3.1 WQ- palkin ylälaippa (SFS-EN taulukko 5.) b 1 on ylälaipan leveys (kts. Kuva.1) t 1 on ylälaipan paksuus t on uuman paksuus ε = 35 / y1 Poikkileikkausluokka 1 : Poikkileikkausluokka : Poikkileikkausluokka 3 : Poikkileikkausluokka 4 : ( b t ) / t 1 ( b t ) / t 1 ( b t ) / t 1 b t ) / t ( 1 1 > 33ε 38ε 4ε 4ε.3. WQ- palkin uuma h on uuman korkeus t on uuman paksuus α on puristetun uuman (tapauksesta riippuen puristettu uuma sijaitsee joko plastisen akselin ylä- tai alapuolella) suhteellinen osuus koko uuman pinta-alasta. Palkin plastinen akseli sijaitsee siten, että puristettu ja vedetty poikkileikkausala ovat yhtä suuret, kun N Ed =0. Ψ on levyn reunajännityssuhde ε = 35 / y, max Hybridipalkeilla y,max = max( y1, y, y ) Poikkileikkausluokka 1: + y1 kun α > 0,5 : kun α 0,5 : h h / t / t 396ε 13α 1 36ε α αh h y _
10 10 Poikkileikkausluokka : Poikkileikkausluokka 3 : kun α > 0,5 : kun α 0,5 : h h / t / t 456ε 13α 1 41,5ε α Osan jännitysjakauma (puristus positiivinen) + y1 kunψ > 1: h kunψ 1 : h / t / t 4ε 0,67 + 0,33ψ 6ε (1 ψ ) ( ψ ) ψ y _ h Poikkileikkausluokka 4 : Osa, joka ei täytä poikkileikkausluokan 3 raja-arvoja, kuuluu poikkileikkausluokkaan 4 (SFS-EN kohta 5.5.(8)).3.3 WQ palkin puristettu alalaippa (SFS-EN taulukko 5.) b 1 on ylälaipan leveys b on alalaipan leveys t on alalaipan paksuus ε = 35 / y Poikkileikkausluokka 1: Poikkileikkausluokka : Poikkileikkausluokka 3: ( 1 ( b 1) / t b b ) / t 9ε keskipalkilla b 9ε reunapalkilla ( 1 ( b 1) / t b b ) / t 10ε keskipalkilla b 10ε reunapalkilla ( 1 ( b 1) / t b b ) / t 14ε keskipalkilla b 14ε reunapalkilla Tämä normikortti ei koske tapauksia, joissa puristettu alalaippa kuuluu poikki- Poikkileikkausluokka 4: leikkausluokkaan 4.
11 .4 itoitus murtorajatilassa 11 WQ- palkki mitoitetaan murtorajatilassa standardin SFS- EN 1990, standardin SFS-EN 1991 kyseeseen tulevien osien sekä standardin SFS-EN 1993 kyseeseen tulevien sekä em. standardien kansallisten liitteiden mukaan ottaen huomioon normikortin kohdassa.4 esitetyt lisäohjeet..4.1 Leikkausvoimakestävyys, kun leikkauslommahdus ei ole määräävä Ed c, c, 1,0 (SFS-EN kaava 6.17) A ( / 3) v = pl, =, (SFS-EN kaava 6.18) γ 0 A η h t ) on leikkauspinta-ala ( v = η = 1,0 kun teräslaji on S35, S75, S355, S40 tai S460. η = 1,0 kun teräslaji on S500. Huom! Palotilanteessa katso kohta 3.5

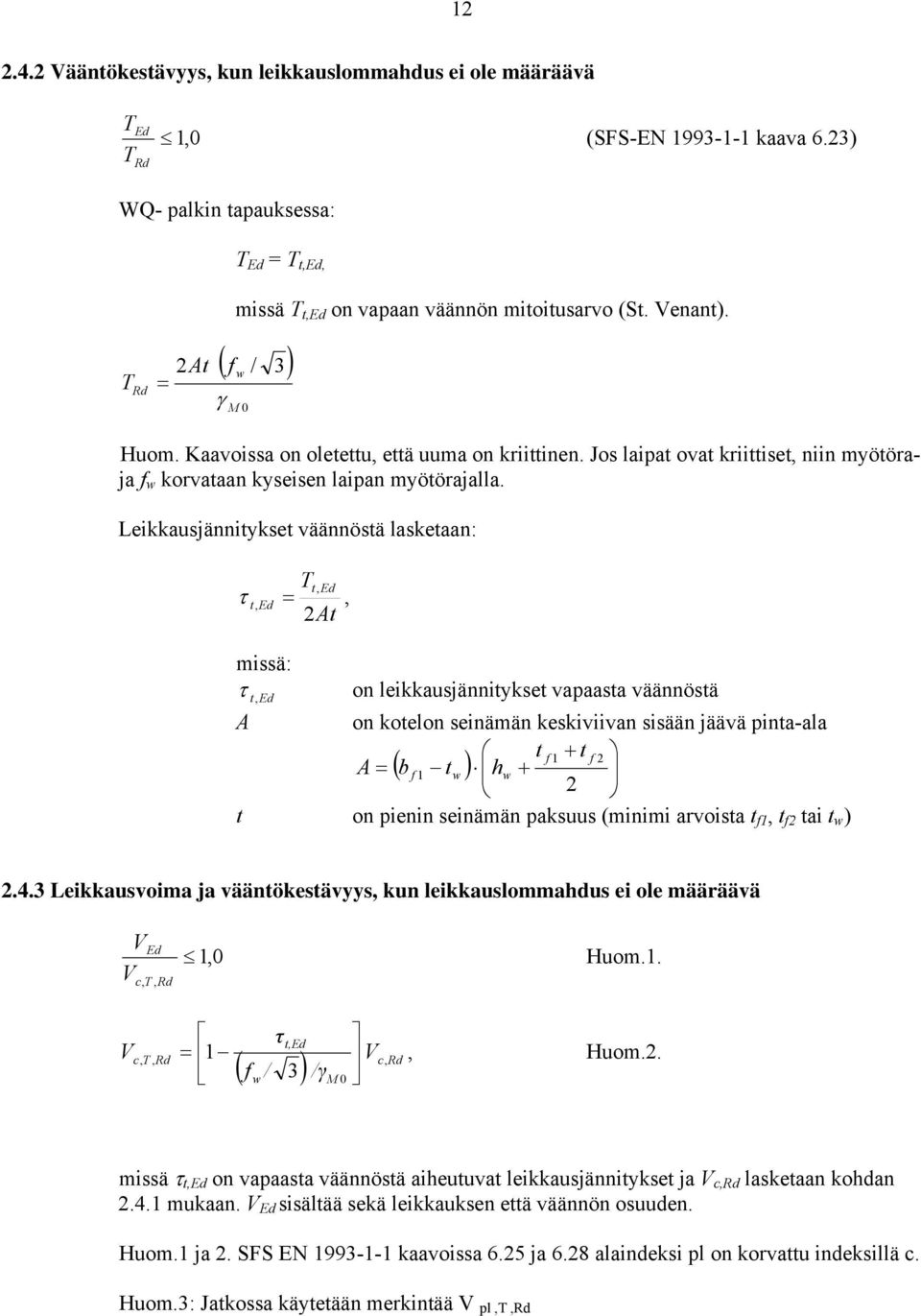

12 1.4. ääntökestävyys, kun leikkauslommahdus ei ole määräävä T T Ed 1,0 (SFS-EN kaava 6.3) WQ- palkin tapauksessa: T Ed = T t,ed, T = At missä T t,ed on vapaan väännön mitoitusarvo (St. enant). ( / 3) γ 0 Huom. Kaavoissa on oletettu, että uuma on kriittinen. Jos laipat ovat kriittiset, niin myötöraja korvataan kyseisen laipan myötörajalla. Leikkausjännitykset väännöstä lasketaan: T t, Ed τ t, Ed =, At τ on leikkausjännitykset vapaasta väännöstä t,ed A on kotelon seinämän keskiviivan sisään jäävä pinta-ala t 1 + t ( ) A = b 1 t h + t on pienin seinämän paksuus (minimi arvoista t 1, t tai t ).4.3 Leikkausvoima ja vääntökestävyys, kun leikkauslommahdus ei ole määräävä Ed c, T, 1,0 Huom.1. τ = t,ed 1 c ( / 3), Huom.. /γ 0 c, T,, missä τ t,ed on vapaasta väännöstä aiheutuvat leikkausjännitykset ja c, lasketaan kohdan.4.1 mukaan. Ed sisältää sekä leikkauksen että väännön osuuden. Huom.1 ja. SFS EN kaavoissa 6.5 ja 6.8 alaindeksi pl on korvattu indeksillä c. Huom.3: Jatkossa käytetään merkintää pl,t,
13 Leikkauslommahdus leikkausvoimasta ja väännöstä Jäykistämättömät uumalevyt, joiden h /t on suurempi kuin tulee tarkistaa leikkauslommahdukselle ja tuilla tulee käyttää poikittaisjäykisteitä. 35 ε =, [ N / mm ] h on uuman korkeus (kuva.1) t on levyn paksuus 7 ε η Todentaminen, kun mukana on sekä leikkaus että vääntö( Ed sisältää sekä leikkauksen että väännön osuuden): Ed b, 1,0, (SFS-EN kaava 5.10) missä WQ- palkin uumien leikkauskestävyyden mitoitusarvo lasketaan kaavasta: b, η h t = +, (SFS-EN kaava 5.1) b, b, 3 γ 1 missä uuman osuus lasketaan kaavasta: b, χ h t =, (SFS-EN kaava 5.) 3γ 1 χ on uuman osuus leikkauslommahduskestävyydestä (Taulukko.1) h on uuman korkeus t on uuman paksuus on uuman myötöraja. Huom. Standardin SFS-EN kaavat 5.1 ja 5. on kirjoitettu ajatellen 1-uumaista proiilia. WQ - palkin tapauksessa otetaan huomioon, että palkissa on kaksi uumaa.
14 Taulukko.1: Uuman osuus χ leikkauskestävyydestä (Ei- jäykkä päätyjäykiste) λ χ λ < 0,83 / η 0,83 / η λ 14 η 0,83/ λ uunnettu hoikkuus lasketaan kaavasta: λ = /, (SFS-EN kaava 5.3) 0,76 τ cr τ cr = kτσ E (SFS-EN kaava 5.4) σ = = ( t / h ) (SFS-EN kaava A.1) E π Et ( v ) 1 1 h t h E on levyn paksuus on uuman korkeus on uumateräksen kimmokerroin (10000 Pa) v on teräksen suppeumaluku (0,30) k τ on leikkauslommahduskerroin, joka lasketaan levyille, joissa on poikittaiset jäykisteet tai kaavoista: k = 5,34 + 4( h / a) a τ, kun 1 (SFS-EN kaava A.5) h k 4 5,34( h / a) a τ = +, kun < 1 h a h (SFS-EN kaava A.5) on uuman korkeus on kahden peräkkäisen pystyjäykisteen välinen etäisyys. Ulokepalkin tapauksessa tarkastellaan kuvan.4 mukaista ulokkeen osuutta, jolloin ulokkeen päässä tulee myös olla uumajäykiste. Kuva.4: Etäisyys a ulokepalkin tapauksessa. Laippojen osuus leikkauslommahduskestävyyteen voidaan ottaa huomioon, jos laipan kestävyyttä ei hyödynnetä täysin taivutuskestävyyttä laskettaessa ( Ed <, ): b t y Ed = b, 1, (SFS-EN kaava 5.8) cγ 1. b ja t valitaan sen laipan mukaan, joka antaa pienimmän aksiaalisen kestävyyden saa olla enintään 15ε t uuman molemmilla puolin b a
15 y 15 (SFS-EN kohta 5.4(1)) on laipan myötöraja, k. = on plastisuusteorian mukainen poikkileikkauksen taivutuskestävyyden mitoitusarvo, kun vain teholliset laipat otetaan huomioon; γ 0 1,6b t y c = a 0,5 +. (SFS-EN kohta 5.4 (1)) th
16 Taivutuskestävyys Tapaus 1: Leikkausvoiman ja väännön summa on pienempi kuin puolet plastisuusteorian mukaisesta pienennetystä leikkauskestävyydestä ja alalaipan poikittainen taivutusmomentti on alle pl, T, puolet alalaipan plastisuusteorian mukaisesta taivutuskestävyydestä (EN kohta 6..8 ()). Näin toimitaan, paitsi jos leikkauslommahdus pienentää poikkileikkauksen leikkauskestävyyttä tapauksen 5 mukaan. Ed c, 1,0, (SFS-EN kaava 6.1) Poikkileikkausluokka 1 ja : c, W pl y = pl, =, (SFS-EN kaava 6.13) γ 0 Poikkileikkausluokka 3: c, Wel,min y = el, =, (SFS-EN kaava 6.14) γ 0 Poikkileikkausluokka 4: c, We,min y =, (SFS-EN kaava 6.15) γ 0 W pl on plastisuusteorian mukainen poikkileikkauksen taivutusvastus W el on kimmoteorian mukainen poikkileikkauksen taivutusvastus W e on poikkileikkauksen tehollinen taivutusvastus γ 0 on poikkileikkauksen taivutuskestävyyden osavarmuusluku = 1.0. W el,min ja W e,min voidaan laskea joko laipan painopistelinjan mukaan tai laipan yläreunan mukaan. Tässä normikortissa suositellaan keskiviivan käyttöä. Tapaus : Leikkausvoiman ja väännön summa on yli puolet plastisuusteorian mukaisesta pienennetystä leikkauskestävyydestä pl, T, ja alalaipan poikittainen taivutusmomentti on alle puolet alalaipan plastisuusteorian mukaisesta taivutuskestävyydestä (EN kohta 6..8 (4)). Näin toimitaan, paitsi jos leikkauslommahdus pienentää poikkileikkauksen leikkauskestävyyttä tapauksen 5 mukaan. Käytettävä plastisuusteorian mukainen taivutuskestävyyden laskenta-arvo, määritetään arvosta c, käyttämällä leikkauspinta-alalle A v (kohta.4.1) pienennettyä myötörajaa (1-ρ), (SFS-EN kaava 6.45)
17 17 Ed ρ = 1, pl, T, kuitenkin,, c, missä c, lasketaan kohdan.4.5 tapaus (1) mukaan. Tapaus 3: Leikkausvoiman ja väännön summa on pienempi kuin puolet plastisuusteorian mukaisesta pienennetystä leikkauskestävyydestä pl, T, ja alalaipan poikittainen taivutusmomentti on yli puolet alalaipan plastisuusteorian mukaisesta taivutuskestävyydestä (Design o Shallo Floor Construction to Eurocodes 3 and 4, SCI Document RT435.7 (0)). Näin toimitaan, paitsi jos leikkauslommahdus pienentää poikkileikkauksen leikkauskestävyyttä tapauksen 5 mukaan. aaditaan, että ( N p, pl,, e / N p, pl, ) + ( p, Ed / p, pl, ) 1.0, missä N p, pl,, e on alalaipan pienennetty vetokestävyyden mitoitusarvo N p, pl, on alalaipan plastinen vetokestävyys p, Ed on alalaippaan vaikuttava poikittainen taivutusmomentin mitoitusarvo p, pl, (tai p,el, ) on alalaipan poikittainen plastinen taivutuskestävyys palkin poikkileikkausluokan mukaisesti. Lasketaan metrin pituiselle matkalle Poikkileikkauksen taivutuskestävyys lasketaan uudelleen alalaipan pienennetyn vetokestävyyden avulla. Pienennys voidaan ottaa huomioon taivutus- ja vetokestävyyden laskennassa pienentämällä alalaipan myötörajaa seuraavasti: y, alalaippa = y 1 ( p, Ed / p, pl, ) On huomattava, että sama reduktio pätee myös puristetulle alalaipalle poikkileikkausluokissa 1-3. Tapaus 4: Leikkausvoiman ja väännön summa on yli puolet plastisuusteorian mukaisesta pienennetystä leikkauskestävyydestä pl, T, ja alalaipan poikittainen taivutusmomentti on yli puolet alalaipan plastisuusteorian mukaisesta taivutuskestävyydestä. Näin toimitaan, paitsi jos leikkauslommahdus pienentää poikkileikkauksen leikkauskestävyyttä tapauksen 5 mukaan. Lasketaan plastisuusteorian mukainen taivutuskestävyyden laskenta-arvo, käyttämällä leikkauspinta-alalle A v leikkausvoiman ja väännön yhteisvaikutuksesta pienennettyä myötörajaa (1-ρ) ja alalaipalle pienennettyä myötörajaa y, alalaippa = y 1 ( p, Ed / p, pl, )
18 18 On huomattava, että sama reduktio pätee myös puristetulle alalaipalle poikkileikkausluokissa 1-3. Lisäksi lasketaan poikkileikkauksen poikkileikkausluokan mukainen taivutuskestävyys käyttäen vain alalaipalle poikittaisesta taivutuksesta johtuvaa redusoitua myötörajaa. Edelleen valitaan kestävyydeksi kahdesta lasketusta taivutuskestävyyden arvosta pienempi. Tapaus 5: Uuman leikkausvoiman ja väännön summa on yli puolet uuman leikkauskestävyydestä ( η 3 > 0.5) (SFS-EN kohta 7.1 (1)) Taivutuksen ja leikkauksen yhteisvaikutus WQ- palkin uumassa tarkistetaan kaikissa poikkileikkausluokissa seuraavasta ehdosta: ( η 1),, η , 0 kun η 1 (SFS-EN kaava 7.1) pl, pl, missä, on poikkileikkauksen plastisuusteorian mukainen taivutuskestävyyden mitoitusarvo, kun vain teholliset laipat otetaan huomioon; pl, on poikkileikkauksen plastisuusteorian mukainen taivutuskestävyyden mitoitusarvo, kun poikkileikkaus koostuu tehollisista laipoista ja täysin tehollisesta uumasta poikkileikkausluokasta riippumatta η 1 = η 3 = Ed pl, Ed b, Taivutuskestävyyksiä laskettaessa on otettava huomioon alalaipalla poikittaisen taivutusmomentin aiheuttama reduktio. y,alalaippa lasketaan kohdan 4 mukaan. Tapaus 6: Kuvan.3 d mukaiset reunajännitykset tarkastetaan kimmoteorian mukaan. Alalaipan kestävyys tarkastetaan kuten tapaus kolme 3. Uuman leikkaus - ja vääntökestävyys tarkastetaan tarvittaessa tapauksen 5 mukaan..4.6 Puristetun laipan lommahdus palkin taivutustason suunnassa Palkin taipumisesta aiheutuvan uuman lommahduksen estämiseksi, uuman hoikkuuden h /t tulee täyttää seuraava ehto: h E A, (SFS-EN kaava 8.1) t k y A c A on uumien yhteenlaskettu pinta-ala;
19 19 A c h t y arvona käytetään sitä pinta-alaa, joka vastaa suurempaa voimista: A 1 y1 ja A y on uuman korkeus; on uuman paksuus. on valittava A c vastaavan laipan myötöraja Tekijän k arvo valitaan seuraavasti (SFS-EN kohta 8(1)): plastista kiertymistä hyödynnetään: k = 0,3 plastisuusteorian mukaista taivutuskestävyyttä hyödynnetään: k = 0,4 kimmoteorian mukaista taivutuskestävyyttä hyödynnetään: k = 0,55.
20 .4.7 Palkin vääntö asennustilanteessa 0 Palkin vääntö asennustilanteessa on tarkastettava ontelolaataston painolle ja muille asennustilanteen kuormille. Lisäksi tulee ottaa huomioon ainakin seuraavat seikat: - asennusaikaisena hyötykuormana käytetään vähintään q k = 0,50 kn/m, ellei tapauskohtaisesti toisin sovita - palkin pään liittyminen pilareihin tai muihin tukirakenteisiin otetaan huomioon tapauskohtaisesti - asennusaikaisen muun tuennan tarve tulee tutkia tapauskohtaisesti. - asennussuunnitelma tulee tehdä yhteistyössä rakennesuunnittelijan kanssa.4.8 Reunapalkin vääntö valmiissa rakenteessa Palkin vääntö asennustilanteessa tarkastetaan kohdan.4.7 mukaisesti. Palkin vääntö valmiissa rakenteessa tarkastetaan tämän kohdan (kohta.4.8) mukaisesti. Epäkeskisestä kuormituksesta aiheutuva reunapalkin vääntö muutetaan kuvan.5 mukaiseksi voimapariksi. itoituksessa palkin ylälaipan kuorma otetaan puristuksena betonille ja alaosan veto saumaraudoille, jotka vastaanottavat voiman saumavalun kovetuttua, ja jotka mitoitetaan vetovoimalle: F + av, Ed = ( GEd QEd ) e / ha 1 G Ed Q Ed e h a1 on palkille tulevat rakenteiden omat painot sisältäen laataston ja saumabetonin painot on palkille tuleva laataston hyötykuorma on kuormituksen epäkeskisyys palkin vääntökeskiön suhteen on palkin ylälaipan betonin ja vetoraudoituksen painopisteakselien välinen etäisyys. G Ed + Q Ed G Ed + Q Ed h ai (G Ed + Q Ed )e/h ai e min. 60 mm Kuva.5: Epäkeskisen kuormituksen aiheuttama vääntö reunapalkissa. Tässä normikortissa ei käsitellä muita tapoja reunapalkin väännöstä aiheutuvien vaikutusten huomioonottamiseksi.
21 1.4.9 Keskipalkin vääntö lopullisessa tilanteessa - Jos keskipalkin epäkeskinen kuormitus on vähäinen, voidaan keskipalkin vääntö mitoittaa palkin ylittävällä ripustusraudoituksella lisäämällä leikkausvoimaa palkin mitoituksessa 1,1, jos ehto (1) on voimassa: (G y1,ed + Q y1,ed )/(G y,ed + Q y,ed ) 0,7 (1) Alaindeksit 1 ja ehto (1) voivat tarkoittaa myös kuormaresultantteja. Indeksit valitaan siten, että indeksi 1 vastaa pienempää kuormitusta. Ehtotarkastelu suoritetaan tapauskohtaisesti eri kuormitusyhdistelmille ottaen huomioon standardeissa SFS-EN 1990 ja SFS-EN ja niiden kansallisissa liitteissä esitetyt säännöt. Huom. Ehto (1) sisältää vain yhden hyötykuorman. - Jos ehto (1) ei ole voimassa, keskipalkin vääntö otetaan vastaan keskipalkin läpäisevillä saumaraudoilla, jotka sijoitetaan kuvan.6 mukaisesti. itoituksessa palkin ylälaipan kuorma otetaan puristuksena betonille ja alaosan veto palkin läpäisevälle saumaraudalle, joka mitoitetaan vetovoimalle: [( G y, Ed + Qy, Ed ) e ( G y1, Ed Qy 1, Ed ) e1 ] h 1 F = + av, Ed / a G yi,ed on palkille i puolelta tulevat rakenteiden omat painot sisältäen laataston ja saumavalun painot Q yi,ed on palkille i puolelta tuleva laataston hyötykuorma e i on kuormituksen epäkeskisyys palkin i puolella vääntökeskiön suhteen on palkin ylälaipan betonin ja vetoraudoituksen painopisteakselien välinen etäisyys h a1 G y1,ed + Q y1,ed < 0,7 (G y,ed + Q y,ed ) W y,d F av G y1,ed +Q y1,ed G y,ed +Q y,ed h a1 e 1 e A F av min. 60 mm - Kriittinen piste A: Alalaipan alapinnassa uuman ja alalaipan liitoksessa (kts. Kohta.5.1) - Ripustusteräksen minimietäisyys alalaipan yläpinnasta 60 mm Kuva.6: Keskipalkin epäkeskisen kuormituksen ottaminen palkin läpäisevällä saumaraudoituksella. Tässä Normikortissa ei käsitellä muita tapoja ottaa huomioon keskipalkin vääntö kuin ripustusraudoitukset ja uumien läpimenevät raudoitukset.
22 .5 WQ- palkki käyttörajatilassa.5.1 Jännitykset kimmoteorian mukaisessa mitoituksessa Kimmoteorian mukaisessa mitoituksessa käytetään seuraavaa myötöehtoa poikkileikkauksen kriittisessä pisteessä (vapaasti tuetulla yksiaukkoisella palkilla, jossa ei ole uloketta piste A, kuva.6): σ + σ σ σ + τ, x y x y 3 y σ x σ y τ on normaalijännitys taivutuksesta y-akselin suhteen on normaalijännitys poikittaisesta taivutuksesta x-akselin suhteen leikkausjännitys leikkausvoimasta ja väännöstä..5. Pystysuuntaiset taipumat WQ- palkin mitoitus murtorajatilassa perustuu teräsrakenteena tarkasteluun. WQ- palkin ja ontelolaattojen laatastokokeissa on kuitenkin osoitettu, että WQ- palkin ja ontelolaataston välille syntyy yhteisvaikutusta. Tämä yhteisvaikutus otetaan huomioon ontelolaatan mitoituksessa tämän normikortin kohdan 5 mukaisesti. WQ- palkin lujuuteen tällä yhteisvaikutuksella ei ole merkitystä, mutta WQ-palkin, ontelolaataston ja pintabetonin välinen yhteisvaikutus voidaan ottaa huomioon WQ- palkin käyttörajatilan taipumaa laskettaessa. Käytettävän betoniosan tehollisten leveyksien summa on enintään: b e = L 0 /1. Eurokoodin SFS-EN kansallisessa liitteessä (NA SFS-EN Taulukko 1-FI) annetaan välipohjien pääkannattajan lopputaipumalle raja-arvot käyttörajatilassa. Pysyvän kuorman osuus taipumasta voidaan yleensä kompensoida esikorotuksella. Taipumat lasketaan SFS-EN 1990 lausekkeiden (6.14) mukaisesta kuormien ominaisyhdistelmästä ja (6.16) mukaisesta pitkäaikaisyhdistelmästä. Taulukko.: WQ palkkien taipumien enimmäisarvot käyttörajatilassa,kun sovelletaan NA SFS-EN (ote taulukosta 1-FI ). max = max + 3 Suositeltavat taipumarajat Katot L/00 L/50 älipohjat yleensä L/50 L/300 älipohjat, jotka kannattavat pilareita tai helposti halkeilevia L/400 L/500 seiniä kantavat rakenteet seinien asennuksen jälkeen L = jänneväli 1 = taipuma pysyvistä kuormista heti kuorman vaikutuksen alkamisen jälkeen (SFS-EN 1990 lausekkeet (6.14)) = pitkäaikaistaipuma pysyvistä kuormista (SFS-EN 1990 lausekkeet (6.16)) 3 = taipuma muuttuvista kuormista (SFS-EN 1990 lausekkeet (6.16)) max = kokonaistaipumasta näkyvä osuus, kun esikorotus otetaan huomioon.
23 3 3. ITOITUS PALOTILANTEESSA 3.1 Yleistä Palkki voidaan mitoittaa standardipaloluokkiin R15-R10 tai käyttäen toiminnallista palomitoitusta. Poikkileikkauksen lämpötilat määritetään standardin SFS-EN mukaan, kun palkki on valettu pääosin betonirakenteiden sisään siten, että vain palkin alalaippa tai alaosa on palolle alttiina. Laskennassa käytetään standardin SFS-EN mukaisia materiaalimalleja. Käytettäessä kokonaistarkastelua rakenteiden mitoittamiseksi palotilanteessa seuraavat asiat otetaan huomioon: vauriomuoto palotilanteessa, lämpötilasta riippuvat materiaaliominaisuudet ja sauvojen jäykkyys sekä termisten muodonmuutosten vaikutukset (epäsuorat vaikutukset palotilanteessa) (SFS-EN kohta.4.4). Kappaleissa 4. ja 4.3 esitetyt palkin lämpötilan nousua määrittävät kaavat ovat voimassa palosuojaamattomalle ja palosuojatulle palkille. Tässä esitetyt kaavat ja menetelmät soveltuvat lähinnä määräysten mukaiseen standardi palomitoitukseen, toiminnallinen palomitoitus on aina tutkittava tapauskohtaisesti. Luvussa 3 esitetyt kaavat on kirjoitettu suojaamattomalle teräsrakenteelle. Käytettäessä erilaisia palosuojauksia käytettävien teräksen myötörajojen pienennystekijät tarkistetaan tapauskohtaisesti riippuen käytettävästä palosuojamateriaalista. Luvussa 3 käytetyt merkinnät ovat SFS -EN mukaiset, jos ei toisin ole esitetty. 3. Kuormaresultantin sijainti Tukireaktion paikka WQ-palkin alalaipalla on ontelolaattarakenteissa ontelolaatan tukialueen keskipisteessä (kuva.). Umpilaatan tukireaktio on etäisyydellä b/3 palkin uuman kyljestä, missä b = palkin alalaipan ulokkeen pituus (kuva.). Kuorilaattaelementeillä tukireaktio voidaan asettaa varmalla puolella kohtaan b j + (b - b j )/3, missä b j = saumavalun paksuus (kuva.). 3.3 Ripustusraudoituksen huomioon ottaminen Palotilanteessa ontelolaatan ripustusraudoituksen voidaan olettaa toimivan alalaipan poikittaista taivutusta vähentävästi. Tällöin tulee kyseeseen vain ripustusterästyyppi, jossa raudoite kulkee WQ -palkin yli. Ripustusteräkset lasketaan kahdessa vaiheessa: aihe 1: Tarkastetaan, riittävätkö ripustusteräkset kantamaan palkin alalaipalle tulevan palonaikaisen kuorman ilman alalaippaa. Kuorma palkin tukipisteeseen R Ed = (b hc p i,ed ) Ripustusteräksen mitoitusehto(a b, y,b, terästen nousukulma 45 ) A b y,b R p i,ed = WQ -palkin kuorma palotilanteessa [kn/m] b hc = ontelolaatan leveys (samalla saumaterästen jako) A b = ripustusraudoituksen poikkileikkauksen ala (= π r ) y,b = ripustusraudoituksen myötöraja, kun teräksen lämpötila on 0 C. Jos ripustusteräkset eivät riitä, lasketaan ripustusteräkset palotilanteessa vaiheen mukaisesti. Palkki mitoitetaan alennetulle alalaipan myötöjännitykselle samoin kuin ilman ripustusteräksiä.
24 4 aihe : Ripustusraudoituksen kestävyyden mitoitusarvo F WQ-palkin uuman lämpötilan unktiona: zr ( 1 k ) ( z b ) E A F = θ + y,b A b, y y, r 3 3E, θ I lb b missä y on WQ -palkin alalaipan myötöraja k y,θ on WQ -palkin alalaipan tehollinen myötörajan pienennystekijä lämpötilassa θ (SFS-EN taulukko 3.1) E,θ = k E,θ E on WQ -palkin alalaipan kimmokerroin lämpötilassa θ (SFS-EN taulukko 3.1) I = (b hc t 3 /1) palkin leuan jäyhyysmomentti, missä b hc = ontelolaatan leveys (= ripustusraudoitusten jakoväli) ja t = WQ palkin alalaipan paksuus l b on raudoitteen nousevan osan pituus ( h, missä h = palkin uuman korkeus) E b on ripustusraudoituksen kimmokerroin normaalilämpötilassa A b on ripustusraudoituksen poikkileikkauksen ala (= π r ) y,b on ripustusraudoituksen myötöraja, kun teräksen lämpötila on 0 C. z r on laataston tukireaktion resultantin etäisyys palkin uuman kyljestä on palkin uumien keskiviivojen väli väli. b b l b R Ed F 40 mm b z r Kuva 3.1: Ripustusraudoitteen kestävyyden määrittäminen palotilanteessa. 3.4 Poikkileikkausluokan määrittäminen Poikkileikkausluokkien 1 4 raja-arvot määritetään samojen kaavojen perusteella kuin normaalilämpötilassa, mutta pienenetyn ε arvon suhteen: ε = 0,85[35 / y 0,5 ], (SFS-EN kaava 4.)
25 y 5 on tarkasteltavan levyosan myötöraja, kun lämpötila on 0 C. Pienennystekijä 0,85 ottaa huomioon lämpötilan kohoamisesta aiheutuvat vaikutukset.
26 6 3.5 WQ-palkin poikkileikkauksen kestävyys palotilanteessa Leikkausvoimakestävyys Leikkauskestävyyden mitoitusarvo i,t, hetkellä t lasketaan kaavalla: [ γ ] i, t, k y, θ, eb 0 / γ, i =, (SFS-EN kaava 4.16) θ eb k y,θ, eb η γ 0 on poikkileikkauksen leikkauskestävyys normaalilämpötilassa. Poikkileikkausluokissa 1-3 tarkastelu tehdään joko leikkaus- tai leikkauslommahduskestävyydelle = min( c,, b, ) on poikkileikkauksen uuman epälineaarisesta lämpötilajakaumasta laskettu keskimääräinen lämpötila on teräksen tehollisen myötörajan pienennystekijä lämpötilassa θ eb (Taulukko 4.1) vastaa kohdan.4.1 mukaisia arvoja, kun teräksen lämpötila 400 C; η = 1,00, kun teräksen lämpötila > 400 C. määritetään standardin SFS-EN mukaan γ, i määritetään standardin SFS-EN mukaan Lisäksi poikkileikkausluokassa 4 tarkastetaan leikkausvoimasta ja väännöstä aiheutuva leikkauslommahdus palotilanteessa kohdan mukaisesti ääntökestävyys ääntökestävyyden mitoitusarvo T i,t, hetkellä t lasketaan kaavalla: [ γ ] T i, t, = k y, θ, ebt 0 / γ, i T θ eb k y,θ, eb on poikkileikkauksen vääntökestävyys normaalilämpötilassa on poikkileikkauksen uuman epälineaarisesta lämpötilajakaumasta laskettu keskimääräinen lämpötila on teräksen tehollinen myötörajan pienennystekijä lämpötilassa θ eb (Taulukko 4.1). Lisäksi poikkileikkausluokassa 4 tarkastetaan leikkausvoimasta ja väännöstä aiheutuva leikkauslommahdus palotilanteessa kohdan mukaisesti Leikkausvoima ja vääntö äännön vaikutuksen huomioon ottava pienennetty leikkauskestävyys lasketaan poikkileikkausluokissa 1-3 kaavalla: τ i, t,ed i, t, T, = 1 t k ( ) i,,, y, θ, eb / 3 /γ, i τ i, t, Ed on leikkausjännitys vapaasta väännöstä palotilanteessa hetkellä t
27 θ eb k y,θ, eb i,t, 7 on poikkileikkauksen uuman keskimääräinen lämpötila on teräksen tehollisen myötörajan pienennystekijä lämpötilassa θ eb (Taulukko 4.1) on poikkileikkauksen vääntökestävyyden mitoitusarvo palotilanteessa kohdan 3.5. mukaisesti Leikkausvoiman ja väännön aiheuttama uumalevyjen leikkauslommahdus 7 Uumasta pystyjäykistämättömät levyt, joilla h /t on suurempi kuin ε tulee tarkistaa leikkauslommahdukselle palotilanteessa. Palossa η arvoina käytetään kohdassa.4.1 suositeltavia arvoja, kun teräk- η sen lämpötila on enintään 400 C. Kun teräksen lämpötila on suurempi kuin 400 C käytetään arvoa η = 1,00. WQ- palkin uumien leikkauskestävyyden mitoitusarvo palotilanteessa lasketaan kaavasta: i, b, η η k h t = +, i, b, i, b, p0,, θ, eb 3 γ 1 vastaa kohdan.4.1 mukaisia arvoja, kun teräksen lämpötila 400 C; η = 1,00, kun teräksen lämpötila > 400 C. Uuman osuus lasketaan kaavasta: χ k p0,, θ, eb h t i, b, =, 3 γ, i χ on leikkauskestävyyden pienennystekijä. Arvo lasketaan perustuen materiaaliominaisuuksiin, jotka vastaavat 0 C lämpötilaa. h on uuman korkeus t on uuman paksuus θ eb on poikkileikkauksen uuman keskimääräinen lämpötila k p0,,θ,eb teräksen myötörajan pienennystekijä, kun mitoitusarvona käytetään 0,-rajaa ja teräksen lämpötila on θ eb ( Tämä merkintä ei ole standardin SFS-EN mukainen. ) Laippojen osuus leikkauslommahduskestävyyteen voidaan ottaa huomioon, jos laipan kestävyyttä ei hyödynnetä täysin taivutuskestävyyttä laskettaessa ( Ed < i,t,, ): b t = i, b, p0., θ, i y cγ, i 1 k b ja t b y i Ed, t,, valitaan sen laipan mukaan, joka antaa pienimmän aksiaalisen kestävyyden saa olla enintään 15ε t uuman molemmilla puolin on laipan myötöraja + 0 C -asteen lämpötilassa
28 i t, 8, on plastisuusteorian mukainen poikkileikkauksen taivutuskestävyyden mitoitusarvo ajan hetkellä t, kun vain teholliset laipat otetaan huomioon; 1,6b t k p0., θ, i y c = a 0,5 + thk p0,, eb θ i laipan i lämpötila θ eb on poikkileikkauksen uuman keskimääräinen lämpötila k p0,,θ,i teräksen myötörajan pienennystekijä, kun mitoitusarvona käytetään 0,-rajaa ja teräksen lämpötila on θ ( Tämä merkintä ei ole standardin SFS-EN mukainen, ) Indeksi i tarkoittaa tarkasteltavaa laippaa Taivutusmomentti Tapaus 1: Leikkausvoiman ja väännön summa on pienempi kuin puolet plastisuusteorian mukaisesta pienennetystä leikkauskestävyydestä i, t, T, ja alalaipan poikittainen taivutusmomentti on alle puolet alalaipan palotilanteen taivutuskestävyydestä. Näin toimitaan, paitsi jos leikkauslommahdus pienentää poikkileikkauksen leikkauskestävyyttä tapauksen 5 mukaan. Poikkileikkausluokka 1 ja : Poikkileikkauksen taivutuskestävyyden mitoitusarvo i,t, ajan hetkellä t, kun poikkileikkauksen lämpötilan jakaantuma on muuttuva, voidaan laskea kaavasta: i, t, Ai zik y, θ, i y, i / γ, i =, (SFS-EN kaava 4.9) z i y,i A i k y,θ,i θ i on tarkasteltavan pinta-alan A i painopisteen ja plastisen neutraaliakselin välinen etäisyys; on tarkasteltavaa pinta-alaa A i vastaava nimellinen myötöraja y, joka valitaan positiiviseksi plastisen neutraaliakselin puristetulla puolella ja negatiiviseksi vedetyllä puolella; on poikkileikkauksen osan, jonka lämpötila on θ i, pinta-ala; on teräksen tehollisen myötörajan pienennystekijä lämpötilassa θ i (Taulukko 4.1) on poikkileikkauksen osan A i lämpötila. Poikkileikkausluokka 3 : Eurokoodissa SFS-EN esitetty menetelmä johtaa WQ palkeille varmalla puolella olevaan ratkaisuun. Palotilanteessa käytetään kuvan.3 b mukaista menetelmää ja osien kestävyyden redusointi tehdään osa kerrallaan kuten poikkileikkausluokassa edellä, paitsi jos kaikki osat ovat PL 3:ssa
29 9 Poikkileikkaukset, joiden uuma kuuluu poikkileikkausluokkaan 3 ja laipat poikkileikkausluokkaan 1 tai, voidaan asettaa poikkileikkausluokkaan käyttämällä tehollista uumaa (SFS-EN kohta 5.5.(1)). Poikkileikkausluokka 4 : Poikkileikkauksen taivutuskestävyyden mitoitusarvo i,t, hetkellä t, kun poikkileikkauksen lämpötilan jakaantuma on epätasainen, voidaan laskea kaavasta: [ γ ] i, t, k p0,, θ max 0 / γ, i =, k p0,,θ,max on poikkileikkauksen poikkileikkausluokan mukainen taivutuskestävyyden mitoitusarvo normaalilämpötilassa teräksen myötörajan pienennystekijä, kun mitoitusarvona käytetään 0,-rajaa joka vastaa teräksen suurinta lämpötilaa θ max ajan hetkellä t (Taulukko 4.1). Tapaus : Leikkausvoiman ja väännön summa on yli puolet plastisuusteorian mukaisesta pienennetystä leikkauskestävyydestä i, t, T, ja alalaipan poikittainen taivutus on alle puolet alalaipan taivutuskestävyydestä Näin toimitaan, paitsi jos leikkauslommahdus pienentää poikkileikkauksen leikkauskestävyyttä tapauksen 5 mukaan. Käytettävä plastisuusteorian mukainen taivutuskestävyyden mitoitusarvo A v leikkauspinta-alalle pienennettyä myötörajaa (1-ρ), θ,av i, t,, lasketaan käyttämällä ρ = i, Ed i, t, T, 1 kuitenkin i, t,, i, t,. Kaavassa, θ,av uuman painotettu keskimääräinen myötölujuus ajan hetkellä t. Tapaus 3: Leikkausvoiman ja väännön summa on pienempi kuin puolet plastisuusteorian mukaisesta pienennetystä leikkauskestävyydestä ja alalaipan poikittainen taivutus on yli puolet i, t, T, alalaipan taivutuskestävyydestä Näin toimitaan, paitsi jos leikkauslommahdus pienentää poikkileikkauksen leikkauskestävyyttä tapauksen 5 mukaan. aaditaan, että: ( N p, i, t,, e / N p, i, t, pl, ) + ( p, i, t, Ed / p, i, t, ) 1.0, missä N p i, t,, e N p i, t,, on alalaipan pienennetty vetokestävyys palotilanteessa, on alalaipan vetokestävyys palotilanteessa
30 p i, t, Ed 30, on alalaippaan vaikuttava poikittainen taivutusmomentti palotilanteessa ripustusraudoituksen osuuden vähentämisen jälkeen (kohta 3.3), i, t on alalaipan taivutuskestävyys palotilanteessa poikkileikkausluokan mukaan. p, Poikkileikkauksen taivutuskestävyys lasketaan uudelleen alalaipan pienennetyn vetokestävyyden avulla. Pienennys voidaan ottaa huomioon taivutus- ja vetokestävyyden laskennassa pienentämällä alalaipan myötörajaa seuraavasti: ( ) y, alalaippa = k y, θ, i y 1 p, i, t, Ed / p, i, t, Tapaus 4: Leikkausvoiman ja väännön summa on yli puolet plastisuusteorian mukaisesta pienennetystä leikkauskestävyydestä i, t, T, ja alalaipan poikittainen taivutus on yli puolet alalaipan taivutuskestävyydestä Näin toimitaan, paitsi jos leikkauslommahdus pienentää poikkileikkauksen leikkauskestävyyttä tapauksen 5 mukaan., Lasketaan plastisuusteorian mukainen taivutuskestävyyden mitoitusarvo i, t, käyttämällä leikkauspinta-alalle A v leikkausvoiman ja väännön yhteisvaikutuksesta pienennettyä myötörajaa (1-ρ), θ,av ja edelleen alalaipalle poikittaisesta taivutuksesta johtuvaa redusoitua myötörajaa: ( ) y, alalaippa = k y, θ, i y 1 p, i, t, Ed / p, i, t, Lisäksi lasketaan poikkileikkauksen poikkileikkausluokan mukainen taivutuskestävyys käyttäen vain alalaipalle poikittaisesta taivutuksesta johtuvaa redusoitua myötörajaa. Kestävyydeksi valitaan kahdesta lasketusta arvosta pienempi. Tapaus 5: Leikkausvoiman ja väännön summa on yli puolet uumien leikkauslommahduskestävyydestä Taivutuksen ja leikkauksen yhteisvaikutus WQ- palkin uumassa tarkistetaan palotilanteessa analogisesti normaalitilanteen kanssa (kohta.4.5 [Tapaus 5]). Tapaus 6: Taivutuksen ja leikkauksen yhteisvaikutus WQ- palkin uumassa tarkistetaan palotilanteessa analogisesti normaalitilanteen kanssa (kohta.4.5 [Tapaus 5]).
31 4. POIKKILEIKKAUKSEN LÄPENEINEN Yleistä Rautaruukki Oyj on teettänyt polttokokeen raportti 404/003/95, jolla on saatu selville lämpötilan jakautuminen WQ- palkissa sekä suojaamattomana että suojattuna. Tässä kokeessa saatuihin lämpötilajakautumiin perustuen on kehitetty kaksi laskentamenetelmää: Yksinkertaistettu menetelmä, joka soveltuu vain standardipalolle. Tarkennettu menetelmä, jolla voidaan laskea poikkileikkauksen lämpötilat eri pisteissä ja käyttää tätä mitoituksen perustana. Toiminnallista palomitoitusta voidaan tarkastella vain tarkennetulla menetelmällä. Laskennassa käytettävät tehollisen myötörajan, suhteellisuusrajan ja kimmokertoimen pienennystekijät korkeissa lämpötiloissa lasketaan SFS-EN :n mukaan. Taulukossa 4.1 on esitetty nämä pienennystekijät. äliarvot voidaan interpoloida lineaarisesti. Taulukko 4.1: Tehollisen myötörajan, suhteellisuusrajan ja kimmokertoimen riippuvuus teräksen lämpötilasta (otteita taulukoista SFS-EN taulukko 3.1, ja SFS-EN taulukko E.1) Teräksen lämpötila θ a Piennennystekijä lämpötilassa θ a suhteessa 0 C lämpötilaa vastaaviin arvoihin y tai E a Tehollisen myötörajan pienennystekijä (suhteessa arvoon y ) k y,θ = y,θ / y Suhteellisuusrajan pienennystekijä (suhteessa arvoon y ) k p,θ = p,θ / y itoituslujuuden pienennystekijä kuumavalssatuille ja hitsatuille poikkileikkausluokan 4 poikkileikkauksille (suhteessa arvoon y ) k p,0,,θ = k p,0,,θ / y Kimmokertoimen pienennystekijä (suhteessa arvoon E a ) k E,θ = E a,θ / E a 0 C 1,000 1,0000 1,00 1, C 1,000 1,0000 1,00 1, C 1,000 0,8070 0,89 0, C 1,000 0,6130 0,78 0, C 1,000 0,400 0,65 0, C 0,780 0,3600 0,53 0, C 0,470 0,1800 0,30 0, C 0,30 0,0750 0,13 0, C 0,110 0,0500 0,07 0, C 0,060 0,0375 0,05 0, C 0,040 0,050 0,03 0, C 0,00 0,015 0,0 0, C 0,000 0,0000 0,00 0,0000 HUO: äliarvot lämpötilan suhteen saadaan lineaarista interpolointia käyttäen
32 3 4. Palosuojaamattoman alalaipan A m / suhteen laskeminen Poikkileikkaustekijä A m / on palolle alttiina olevan teräsosan pinta-alan ja tilavuuden suhde [1/m]. WQpalkin alalaipan poikkileikkaustekijä määritetään kaavasta: A m b + t = b t missä b on alalaipan leveys [m] t on alalaipan paksuus [m] t b Palosuojaamattoman sisällä olevan teräsrakenteen lämpötilan nousu voidaan laskea standardin SFS-EN kaavaa (4.5) soveltaen asettamalla varjostusvaikutuksen korjaustekijä ykköseksi (varmalla puolella oleva ratkaisu) seuraavasti: Am / Δ θ a t = h&, netδt, c ρ a a A m / on suojaamattoman teräspalkin poikkileikkaustekijä [1/m] (A m /) 10 m -1 A m on sauvan pinta-ala pituusyksikköä kohti [m /m] on sauvan teräsmateriaalin tilavuus pituusyksikköä kohti [m 3 /m] c a on teräksen ominaislämpökapasiteetti (SFS-EN kohta ) h & net on pinta-alayksikköä kohti laskettu nettolämpövuo [W/m ] (lasketaan SFS-EN mukaan) Δt on aikaväli [s] (saa olla enintään 5 sekuntia) ρ a on teräksen tiheys = 7850 kg/m 3 (SFS-EN kohta 3...) 4.3 Palosuojatun WQ- palkin alalaipan A p / suhteen laskeminen ja lämpötilan laskeminen Poikkileikkaustekijä A p / on palolle alttiina olevan suojatun teräsosan pinta-alan ja tilavuuden suhde [1/m]. Suojatun WQ- palkin alalaipan poikkileikkaustekijä määritetään kaavasta: A p b = b + t t b on alalaipan leveys [m] t on alalaipan paksuus [m] B s on suojauksen kokonaisleveys[m] t s on suojauksen paksuus [m]. t b BS t S Palosuojatun alalaipan lämpötila voidaan laskea joko suojausmateriaalin ominaisuuksien mukaan tai käyttäen eri tuotteiden tyyppihyväksynnän mukaisia tai varmennettujen käyttöselosteiden mukaisia valmistajien valmiiksi laskemia taulukoita. Palosuojatun sisällä olevan teräsrakenteen lämpötilan nousu voidaan laskea Eurokoodin SFS-EN mukaan lämpötilan nousun kaavasta:
33 33 ( θ θ ) λ A / Δ θ, (SFS-EN kaava 4.7) φ /10 ( e ) Δθ g, t p p g, t a, t a, t = Δt 1 d pca ρ a ( 1+ φ / 3) c p ρ p φ = ca ρ a ja d p A p / A p / on palosuojamateriaalilla eristetyn teräspalkin poikkileikkaustekijä A p on palosuojamateriaalilla suojatun pinnan pinta-ala sauvan pituusyksikköä kohti [m /m] on sauvan tilavuus pituusyksikköä kohti [m 3 /m] c a on lämpötilasta riippuva teräksen ominaislämpökapasiteetti (SFS-EN kohta ) [J/kgK] c p on palosuojamateriaalin lämpötilasta riippumaton ominaislämpökapasiteetti [J/kgK] d p on palosuojamateriaalin paksuus [m] Δt on aikaväli [sekuntia] (enintään 30 sekuntia) θ a,t on teräksen lämpötila ajan hetkellä t [ C] θ g,t on palotilan lämpötila ajan hetkellä t [ C] Δθ g,t on palotilan lämpötilan nousu ajanjakson Δt aikana [ C] λ p on palosuojausjärjestelmän lämmönjohtavuus [W/mK] ρ a on teräksen tiheys = 7850 kg/m 3 (SFS-EN kohta 3..) ρ p on palosuojauksen tiheys.[kg/m 3 ] Jos käytetään varmennetun käyttöselosteen tai tyyppihyväksynnän mukaisia palosuojamateriaaleja, lämpötilan määrityksessä sovelletaan niissä esitettyjä laskentatapoja.
34 WQ- palkin mitoitus palotilanteessa yksinkertaistetulla menetelmällä Tässä kappaleessa esitelty yksinkertaistettu menetelmä ei ole voimassa poikkileikkausluokassa 4. Yksinkertaistettu menetelmä soveltuu vain standardipalon mukaisiin tarkasteluihin, ja siinä tehdään seuraavat oletukset: Palotilanteessa kuumista savukaasuista siirtyy lämpöä vain palolle alttiina olevaan alalaippaan. Alalaipasta lämpö siirtyy edelleen uumaan, mutta ei muualle ympäröiviin rakenteisiin. Alalaipassa on tulipalon seurauksena tasainen kohonnut lämpötila. Tietty osa uumasta on samassa lämpötilassa kuin alalaippa, eikä tätä osaa uumasta oteta laskennassa lainkaan huomioon. Uumasta vähennetyn osan yläpuolella sekä uumassa että ylälaipassa lämpötila on niin alhainen, ettei teräksen kimmokertoimelle ja myötörajalle tarvitse tehdä lämpötilasta aiheutuvia vähennyksiä. Kestävyys palotilanteessa määritetään käyttäen tällä tavalla syntynyttä redusoitua poikkileikkausta, jonka alalaipan kimmokertoimelle ja teholliselle myötörajalle tehdään sen lämpötilaa vastaavat vähennykset. Uuman tehoton alue riippuu alalaipan lämpötilasta. Taulukosta 4. voidaan lukea tehottoman alueen (h 1 - h T ) korkeus eri palonkestoajoille alalaipan lämpötilan mukaan. Taulukossa 4. annetaan arvot suojaamattomalle WQ- palkille. Palotilan lämpötilan nousu on standardipalon mukainen. äliarvot voidaan interpoloida. Alalaipan paksuuden ollessa yli 30mm käytetään 30mm paksuiselle alalaipalle annettuja arvoja. Ylälaipan paksuuden ollessa yli 30mm käytetään 30mm paksuiselle ylälaipalle annettuja arvoja. Tämä sääntö koskee kaikkia kappaleessa 4 esitettyjä taulukoita Poikkileikkauksen kestävyyttä laskettaessa käytetään teräksen tehollista myötörajaa, joka vastaa % muodonmuutosta. Katso myös kohta 3.1. h T h1 -h T h 1 Taulukko 4.: Uuman tehottoman alueen korkeus (h 1 h T ) eri palonkestoajoilla alalaipan lämpötilan mukaan. äliarvot voidaan interpoloida suoraviivaisesti. Palkin korkeus h 1 65 mm. Perustuu lausuntoon (TTY:n Lausunto No 404/003/ ). WQ-palkin alalaipan Palonkestoaika [min] lämpötila C 900 C C C C C C
35 WQ- palkin mitoitus palotilanteessa tarkennetulla menetelmällä Yleistä Tässä esitetty WQ-palkin lämpötilojen laskentaan tarkoitettu tarkennettu menetelmä perustuu yleisiin termodynamiikan lakeihin, sekä toiminnallista paloa että standardipaloa voidaan tarkastella tämän tarkennetun menetelmän avulla. Tarkennetussa menetelmässä otetaan huomioon lämpötilojen jakautuminen WQ- palkin poikkileikkauksessa. Alalaipasta lämpö t b siirtyy WQ- palkin alalaipan päälle tuettuun betonirakenteeseen, uumaa pitkin palkin yläosaa kohti sekä WQ- palkin onttoon sisätilaan. Tässä esitetty laskentaperiaate soveltuu lähinnä tietokoneohjelmilla tehtävään mitoituksen Alalaipan lämpötilan laskeminen Palotilasta alalaippaan siirtyvä lämpöteho lasketaan samoin kuin yksinkertaistetulla menetelmällä palosuojaamattomille laipoille kohdan 4. mukaisesti ja palosuojatuille kohdan 4.3 mukaisesti. Alalaipan lämpötilanousun aikaansaava nettolämpöteho saadaan vähentämällä palotilasta alalaippaan siirtyvästä lämpötehosta alalaipan yläpuolisiin rakenteisiin siirtyvä lämpöteho. Tämä lämpöteho koostuu alalaipoista yläpuoliseen betoniin siirtyvästä lämpötehosta, alalaipasta uumiin johtumalla siirtyvästä tehosta sekä edelleen alalaipasta uumiin ja ylälaippaan säteilemällä siirtyvästä tehosta. Konvektiolämmönsiirtoa kotelon sisällä ei tarvitse ottaa huomioon Alalaipan yläpuoliseen betonirakenteeseen siirtyvä lämpöteho Palkin alalaipasta lämpö siirtyy johtumalla yläpuolisiin betonirakenteisiin. Laskentaa varten alalaippa jaetaan osiin, joista kustakin erikseen lasketaan siirtyvä lämpöteho. Tehon laskemiseen tarvittavia betonin lämpötiloja ei tässä menetelmässä lasketa erikseen vaan lämpötiloina käytetään polttokokeisiin sovitettujen elementtimenetelmälaskelmien tuottamia, varmalla puolella olevia lämpötiloja. Betonin termisissä ominaisuuksissa otetaan huomioon lämpötilariippuvuudet Alalaipasta uumaan johtumalla siirtyvä lämpöteho Laskennassa uuma ja ylälaippa jaetaan osiin, joille jokaiselle lasketaan lämpötila jokaisena tarkasteluhetkenä. Alalaipasta uumaan johtumalla siirtyvä lämpöteho tarkasteltavana ajanhetkenä määräytyy alalaipan lämpötilan, uuman lämpötilajakauman ja uuman ainepaksuuden mukaan. Teräksen termisissä ominaisuuksissa otetaan huomioon lämpötilariippuvuudet Alalaipasta kotelon sisään säteilemällä siirtyvä lämpöteho Lämpö siirtyy WQ- palkin kotelossa pääasiassa säteilemällä. Tässä menetelmässä säteilylämmönsiirto kotelon eri pintojen välillä lasketaan edellisessä kohdassa esitetyn uumien ja ylälaipan lämpötilajakaumien, alalaipan lämpötilan sekä pintojen mittojen ja keskinäisten näkyvyyskertoimien perusteella. Kotelossa oleva kaasun ei oleteta vaikuttavan säteilylämmönsiirtoon.
