1 Hallipaketit saatavissa myös lämminhallitoimituksina. Lämpöeristetyt perustuselementit, seinäelementit, ikkunaelementit ja nosto-ovi ratkaisut. Ryhti Elementtirakenteinen puuhalli- ja tallijärjestelmä Helppo ja vaivaton tapa pystyttää ja toteuttaa erilaisia halli- ja tallirakennuksia ym. tuotantotiloja asiakkaan toiveiden mukaisesti. Maatalouteen, Teollisuuteen, Liiketiloiksi Lämpöeristetyt tai kylmät halliratkaisut Kattava tarvikepaketti anturasta ylöspäin

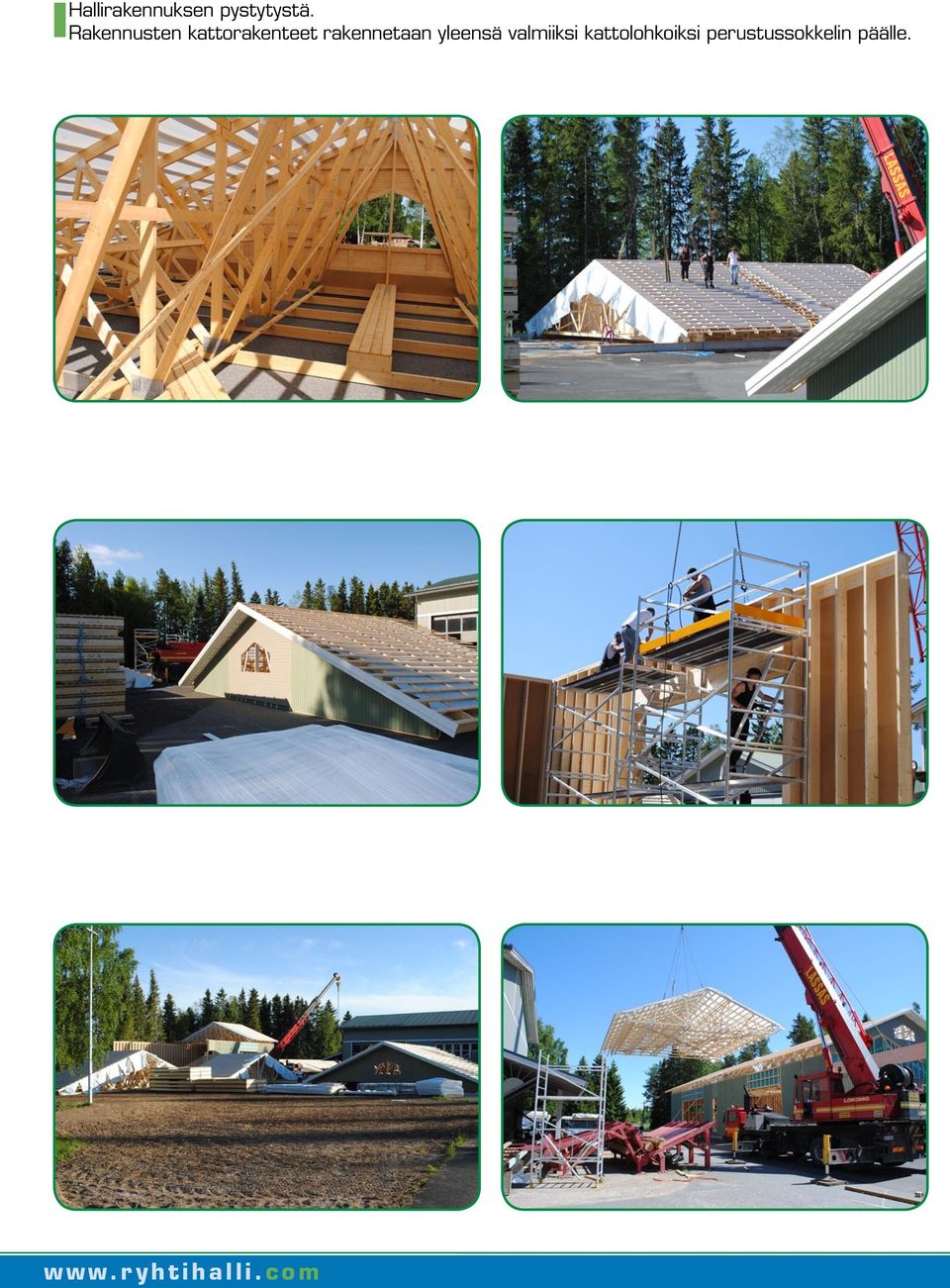

2 Hallirakennuksen Hallipaketeissa seinäelementit pystytystä. saatavissa myös tuulensuojalevyllä. Rakennusten Valmius seinäelementtien kattorakenteet lämpöeristämiseen rakennetaan yleensä myöhemmin. valmiiksi kattolohkoiksi perustussokkelin päälle.

3 Hallipaketit Hallipaketeissa saatavissa seinäelementit myös lämminhallitoimituksina. saatavissa myös tuulensuojalevyllä. Lämpöeristetyt Valmius seinäelementtien perustuselementit, lämpöeristämiseen seinäelementit, myöhemmin. ikkunaelementit ja nosto-ovi ratkaisut. Halli 1 19,4x10,1x4,0m 195m 2 Julkisivut Pohjapiirros

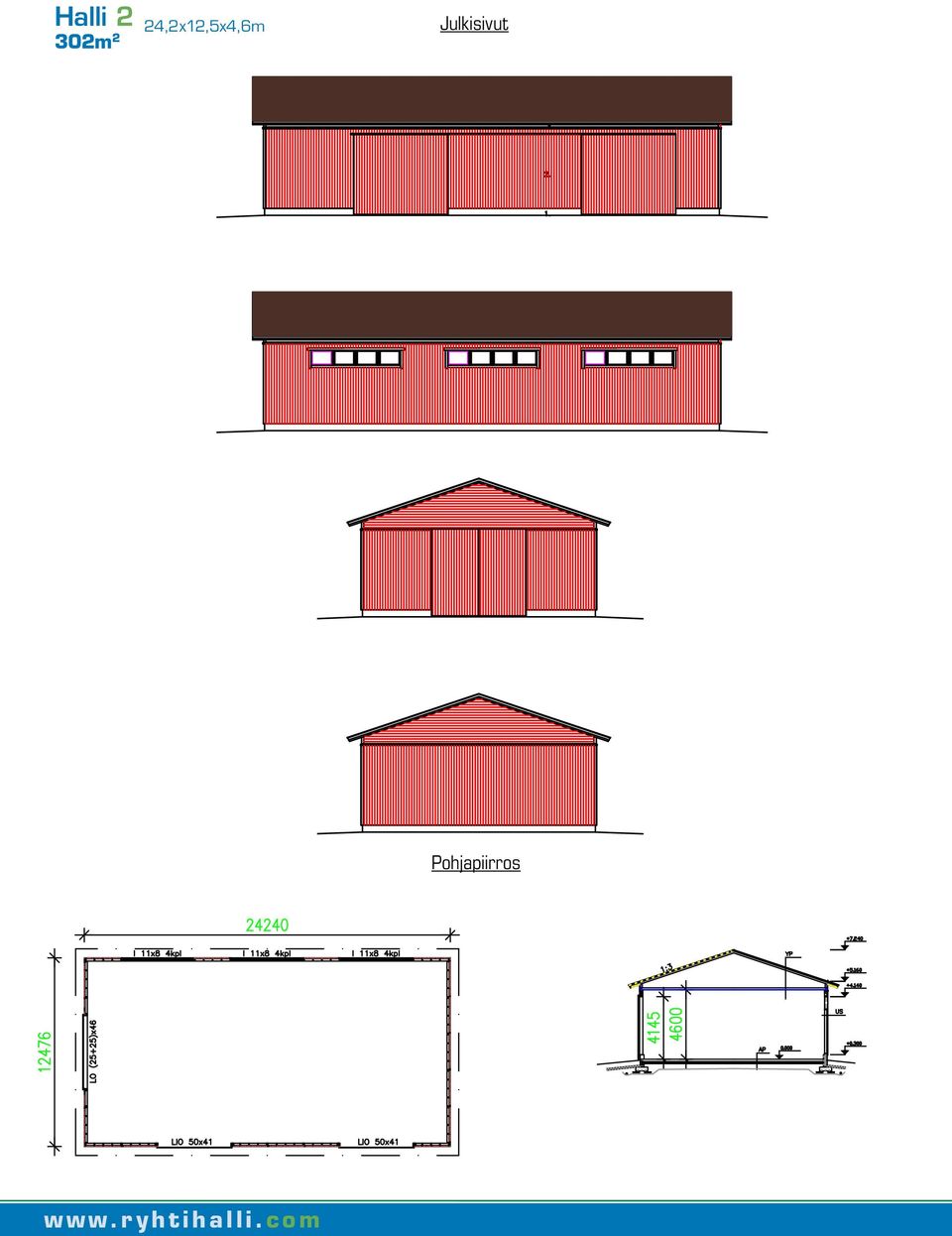

4 Hallipaketeissa seinäelementit saatavissa myös tuulensuojalevyllä. Valmius seinäelementtien lämpöeristämiseen myöhemmin. Halli 2 24,2x12,5x4,6m 302m 2 Julkisivut Pohjapiirros

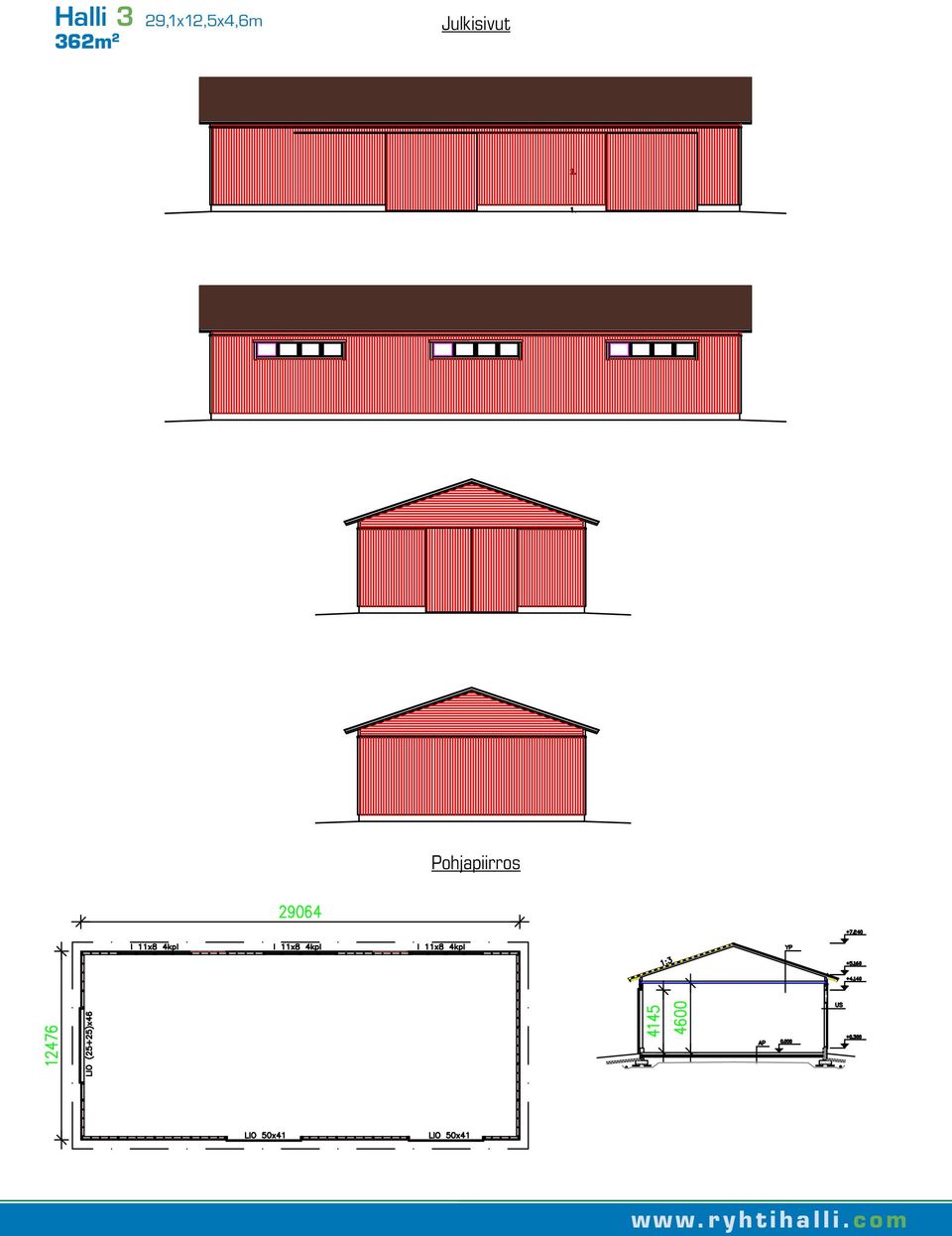

5 Hallipaketit saatavissa myös lämminhallitoimituksina. Lämpöeristetyt perustuselementit, seinäelementit, ikkunaelementit ja nosto-ovi ratkaisut. Halli 3 29,1x12,5x4,6m 362m 2 Julkisivut Pohjapiirros

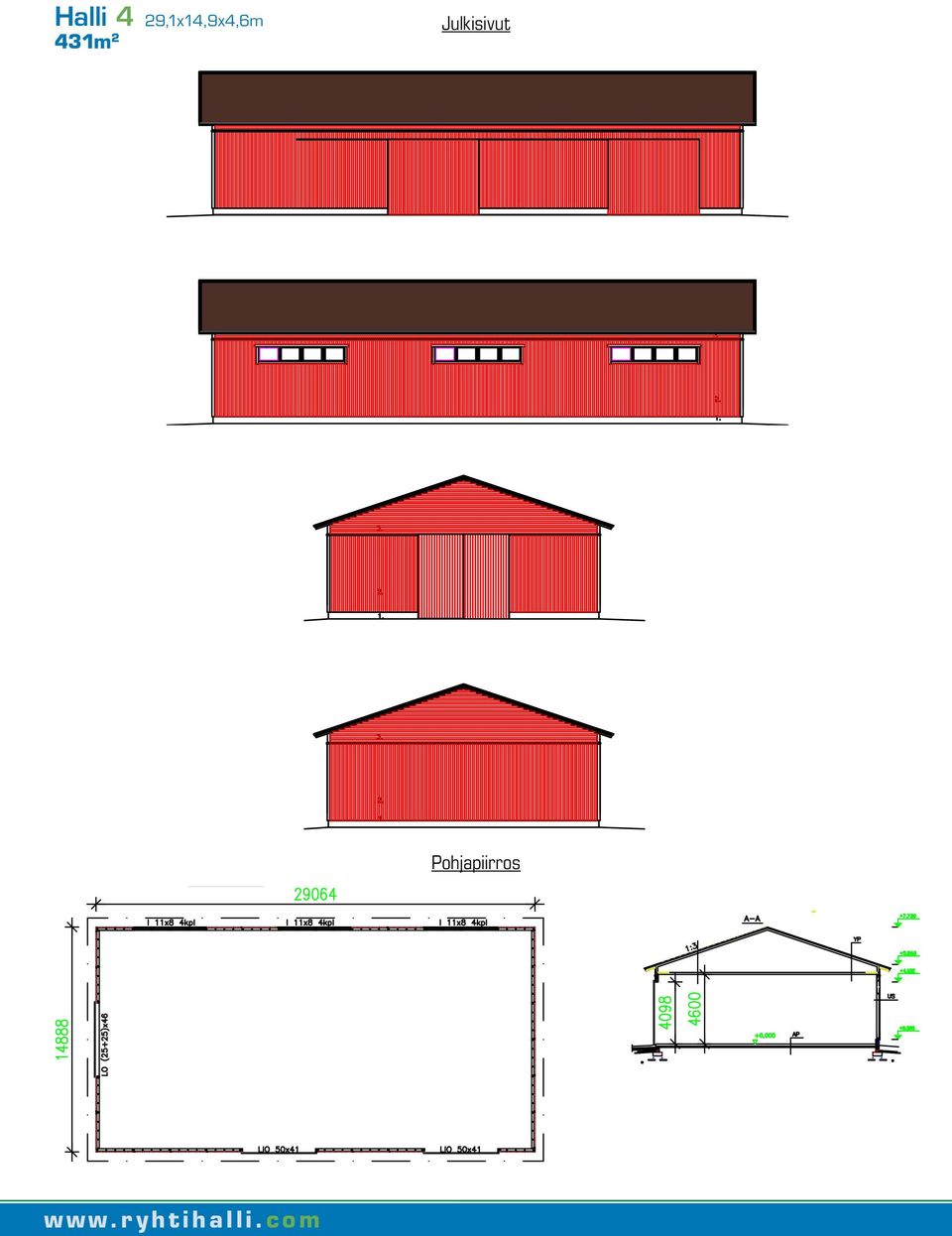

6 Hallipaketeissa seinäelementit saatavissa myös tuulensuojalevyllä. Valmius seinäelementtien lämpöeristämiseen myöhemmin. Halli 4 29,1x14,9x4,6m 431m 2 Julkisivut Pohjapiirros

7 Hallipaketit saatavissa myös lämminhallitoimituksina. Lämpöeristetyt perustuselementit, seinäelementit, ikkunaelementit ja nosto-ovi ratkaisut. Halli 5 33,9x15,0x5,0m 507m 2 Julkisivut Pohjapiirros

8 Hallipaketeissa seinäelementit saatavissa myös tuulensuojalevyllä. Valmius seinäelementtien lämpöeristämiseen myöhemmin. Halli 6 38,7x17,4x5,0m 672m 2 Julkisivut Pohjapiirros

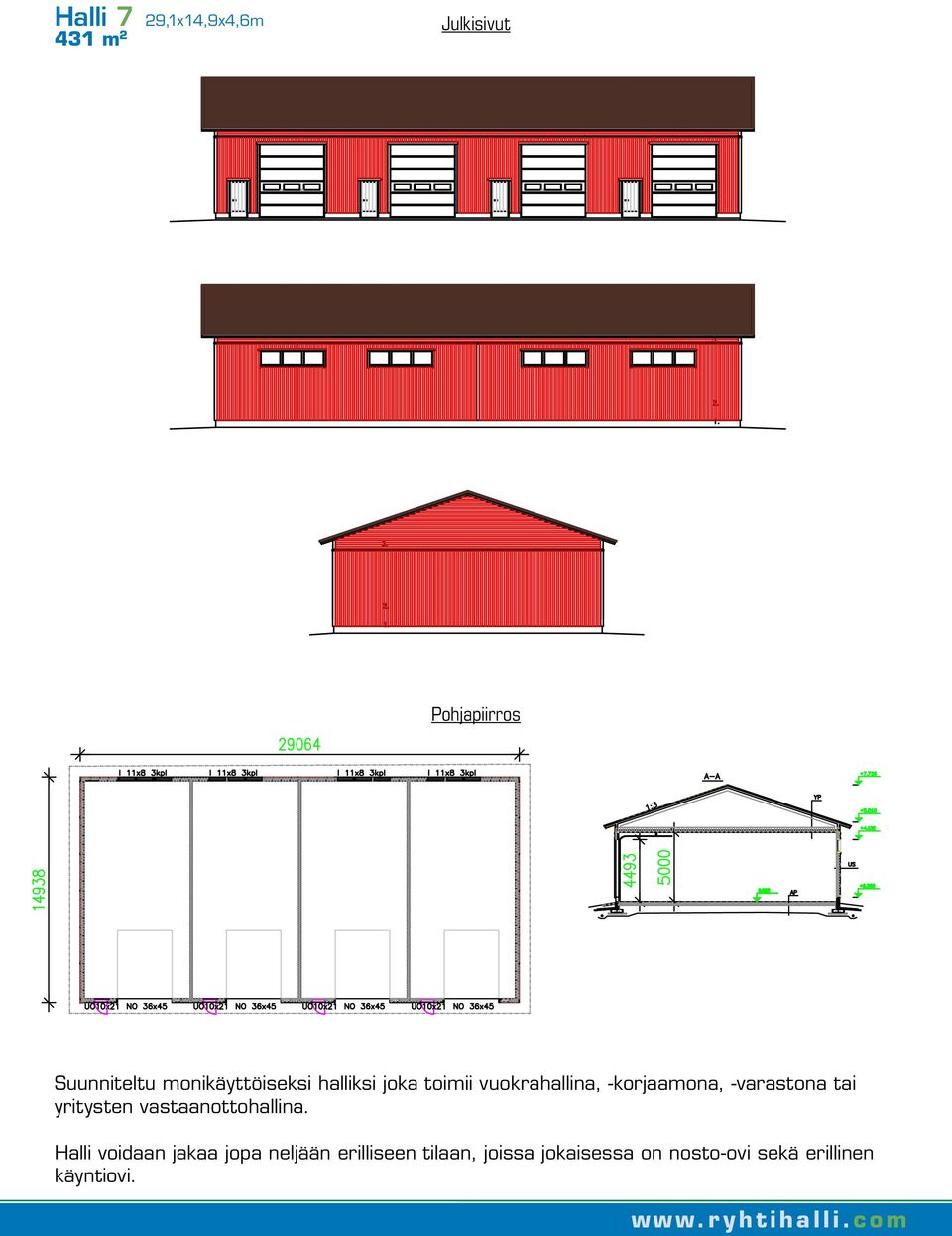

9 Hallipaketit saatavissa myös lämminhallitoimituksina. Lämpöeristetyt perustuselementit, seinäelementit, ikkunaelementit ja nosto-ovi ratkaisut. Halli 7 29,1x14,9x4,6m 431 m 2 Julkisivut Pohjapiirros Suunniteltu monikäyttöiseksi halliksi joka toimii vuokrahallina, -korjaamona, -varastona tai yritysten vastaanottohallina. Halli voidaan jakaa jopa neljään erilliseen tilaan, joissa jokaisessa on nosto-ovi sekä erillinen käyntiovi.

10 Hallipaketeissa seinäelementit saatavissa myös tuulensuojalevyllä. Valmius seinäelementtien lämpöeristämiseen myöhemmin. Halli 8 12,1x10,0x4,1m 122m 2 Suunniteltu tuulettuvan rakenteensa ansiosta erityisesti lanta-, kuivike- tai hakevarastoksi, tai näiden yhdistelmäksi Toimitetaan joko liukuovilla tai ilman, jolloin toinen pääty on avoin.

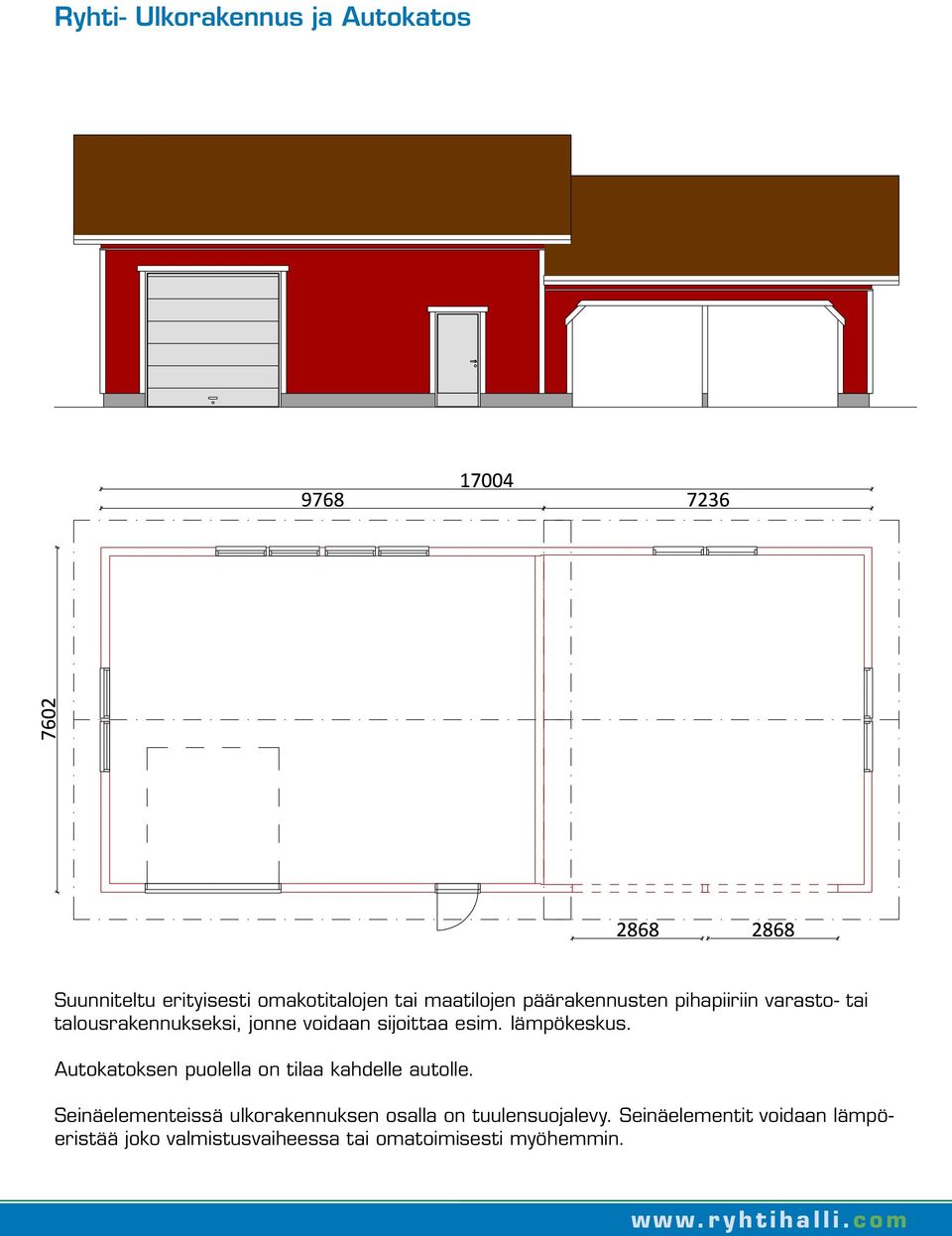

11 Hallipaketit saatavissa myös lämminhallitoimituksina. Lämpöeristetyt perustuselementit, seinäelementit, ikkunaelementit ja nosto-ovi ratkaisut. Ryhti- Ulkorakennus ja Autokatos Suunniteltu erityisesti omakotitalojen tai maatilojen päärakennusten pihapiiriin varasto- tai talousrakennukseksi, jonne voidaan sijoittaa esim. lämpökeskus. Autokatoksen puolella on tilaa kahdelle autolle. Seinäelementeissä ulkorakennuksen osalla on tuulensuojalevy. Seinäelementit voidaan lämpöeristää joko valmistusvaiheessa tai omatoimisesti myöhemmin.

12 Hallipaketeissa seinäelementit saatavissa myös tuulensuojalevyllä. Valmius seinäelementtien lämpöeristämiseen myöhemmin. Hevostalli (6 karsinapaikkaa)

13 Hallipaketit saatavissa myös lämminhallitoimituksina. Lämpöeristetyt perustuselementit, seinäelementit, ikkunaelementit ja nosto-ovi ratkaisut. Hevostalli (10 karsinapaikkaa)

14 Hallipaketeissa seinäelementit saatavissa myös tuulensuojalevyllä. Valmius seinäelementtien lämpöeristämiseen myöhemmin. Leikkauskuvat Lämpöeristetty halli Tuulensuojalevyllä varustettu kylmä halli Esitteen piirustukset ovat suunnittelijan puh , omaisuutta ja tarkoitettu vain esitekäyttöön. Piirustuksen jäljentaminen ja käyttäminen ilman lupaa on kielletty.

15 Hallipaketit saatavissa myös lämminhallitoimituksina. Lämpöeristetyt perustuselementit, seinäelementit, ikkunaelementit ja nosto-ovi ratkaisut. Rikka-Pihavarasto Rikka-Pihavarasto 1 Rikka-Pihavarasto 2 Pihavarasto soveltuu erityisesti pienkiinteistöjen varastointitarpeisiin, tilaa on myös polttopuille joiden varastoinnissa on otettu huomioon hyvä ilmanvaihto. Pihavarastojen vakiomalleja on kuusi, kooltaan 4,5, 9,4 ja 14,2 m². Kaikki varastokoot on saatavissa harja tai pulpettikattoisina malleina. Varastossa, jossa säilytetään puutarhan työkaluja ja koneita, oven täytyy olla riittävän leveä ja jämäkkä. Metallirunkoisen oven ja karmin runko on kuumasinkitty ja oven leveys on 120 cm. Elementtijärjestelmä perustuu kolmeen samankokoiseen elementtityyppiin. Asiakas päättää kuinka monta ovellista tai ikkunallista elementtiä haluaa varastoonsa, muut elementit varastossa ovat umpinaisia.

16 Hallipaketeissa seinäelementit saatavissa myös tuulensuojalevyllä. Valmius seinäelementtien lämpöeristämiseen myöhemmin. Rikka elementtirakenteinen jätekatosjärjestelmä Rikka-Katos 2 Harjakatolla Ulkomitat: Leveys 396 Syvyys 193 cm Jäteastiat 3 x 660l ja1x240l Rikka-Katos 3 Harjakatolla Ulkomitat: Leveys 396 Syvyys 295 cm Jäteastiat 5 x 660l ja1x240l Rikka-Katos 5 Pulpettikatolla Ulkomitat: Leveys 396 Syvyys 556 cm Jäteastiat 8 x 660l ja1x240l Monipuolisesta Rikka-Katosmallistosta löytyy jokaiseen taloyhtiöön ja pientaloon sopiva malli. Rikka-Katoksissa on vääntymätön ja halkeilematon jykevä liimapuurunko. Katokset valmistetaan laadukkaasta, suomalaisesta hienosahatusta ja ympärihöylätystä kuusipuutavarasta. Pitkän tuotekehittelyn ansiosta katokset ovat hyvin viimeisteltyjä ja ulkonäkö on huoliteltu. Tuote valmistetaan teollisesti optimaalisissa olosuhteissa. Kaikki pinnat ovat valmiiksi kahteen kertaan maalattuja. Puuelementtirakenteisena korjaus ja huolto ovat helposti toteutettavissa. Rikka-Katosten elementtirakenteen ja kattavan lisävarustelun ansiosta katokset voidaan suunnitella ja mitoittaa yksilöllisesti. Rikka-Katosmallisto on laaja sisältäen katoksia sekä harja- että pulpettikattoisina. Ovien rungot ja

17 Hallipaketit saatavissa myös lämminhallitoimituksina. Lämpöeristetyt perustuselementit, seinäelementit, ikkunaelementit ja nosto-ovi ratkaisut. Rikka elementtirakenteinen jätekatosjärjestelmä Koti-Rikka 4 Pulpettikatolla Ulkomitat: Leveys 205 Syvyys 100 cm Jäteastiat esim. 1 x 660l ja 1 x 240l Rivi-Rikka Pulpettikatolla Ulkomitat: Leveys 299 Syvyys 113 cm Jäteastiat esim. 2 x 660l Koti-Rikka2 Harjakatolla Ulkomitat: Leveys 138 Syvyys 100 cm Jäteastiat esim. 2 x 240l karmi ovat kuumasinkittyä terästä, joten ovi säilyttää ryhtinsä. Kaikkiin malleihin on saatavissa paljon lisävarusteita ja jokainen malli voidaan räätälöidä tarpeen mukaan. Rikka-Katoksilla on kahden vuoden takuu. Takuu koskee myös asennusta silloin kun se on Veistämö M. Kortesniemi Ky:n toteuttama. Katso lisää Rikka-Katosmalleja Lähettäjä Veistämö M. Kortesniemi Ky Korvenalantie KÄRJENKOSKI Puh Puh RA

18 Hallipaketeissa seinäelementit saatavissa myös tuulensuojalevyllä. Valmius seinäelementtien lämpöeristämiseen myöhemmin. TOIMITUSSISÄLTÖ Puurakenteiset seinäelementit Ulkoverhous UTV 20 x 120 mm, pystypaneelaus. Valinnaisesti myös rima- tai lomalauta. Pohjamaalattu, tarvittaessa kahteen kertaan. Kattoristikot Harja- tai saksiristikot K-900 / 1200 mm, tukikorkeus 600 mm, räystäs 700 mm. Kiinnityskulmineen ja nauloineen. Vesikate Aluskate (kondenssisuojattu) Profiilipelti K-20 polyester listoineen ja ruuveineen Ikkunat Kaksinkertaiset ikkunat selektiivilasilla (eristetyt rakennukset), yksinkertaiset ikkunat 4 mm tasolasilla (kylmät rakennukset). Valmiiksi asennettuna elementteihin sisältäen ulkopuolen vuorilaudat määrämittaisina ja vesipellit. Ovet Rakennussuunnitelmien mukaiset nosto-, liuku-, pari- ja käyntiovet Palkit Tarvittavat liimapuupalkit Sahatavara ja muut rakennusmateriaalit Tarvittavat rakennusmateriaalit rakennuksen valmistukseen. Toimitussisältö vaihtelee rakennuskohtaisesti. Suunnittelu ja piirustukset Toimitusta koskevat rakennus- ja rakennekuvat, alajuoksun mittapiirros seinäelementtien asennusta varten.( ei asemapiirrosta, eikä perustussuunnittelua) Kattava rakennustarvike- ja elementtitoimitus sokkelista ylöspäin. Teknisistä syistä ei sisällä naulaimen nauloja. Elementtirakennusten pystytys- ja asennuspalvelu voidaan suorittaa toimestamme hankekohtaisesti anturasta ylöspäin valmiiksi rakennukseksi elementti- ja rakennusmateriaalitoimituksen osalta.

19 Hallipaketit saatavissa myös lämminhallitoimituksina. Lämpöeristetyt perustuselementit, seinäelementit, ikkunaelementit ja nosto-ovi ratkaisut.

20 een lattuna punainen tai valkoinen Hallipaketeissa seinäelementit saatavissa myös tuulensuojalevyllä. Valmius seinäelementtien lämpöeristämiseen myöhemmin. TOIMITUSSISÄLTÖ teet 32 x 100, ruodelaudat Seinäelementit 32 x 100, elementtien yläpuoliseen -Ulkoseinäelementit rakenteeseen, ohjamaalattuna valk. päätyräystään -Runko 48 x 148 -Naulauspuut 25 mm -Pystypaneelaus utv 20 x 120 pohjamaalattuna valkoinen tai punainen -Sis. ala- ja yläsidepuu, sokkelikaista, tippapelti elementin päälle, elementtien saumalaudat ittapiirros sokkelielementtien ulkopuolelle asennusta varten -Sis. 1-kert. ikkunat 11 x 8 valmiiksi asennettuna elementteihin vuorilautoineen ja vesipelteineen Kattoristikot -Kattoristikot k 1200 mm, kalt. 1:3 uutavaran kiinnittämiseen -Kiinnityskulmineen ja nauloineen Vesikate -Aluskate perus -Profiilipelti K-20 polyester listoineen ja ruuveineen it MYYNTI: Ovet -Liukuovet ovirunkoineen, kiskoineen ja tarvikkeineen -Verhouksena paneli utv 20 x 120 mm pohjamaalattuna punainen tai valkoinen Palkit -Tarvittavat liimapuupalkit Sahatavara -Ristikoiden reevauslaudat ja alapinnan tuulijäykisteet 32 x 100, ruodelaudat 32 x 100, ulkoverhouslauta utv 20 x 120 pohjamaalattuna elementtien yläpuoliseen rakenteeseen, räystäslaudat, otsa- ja nurkkavuorilaudat 5 hs pohjamaalattuna valk. päätyräystään koolauspuutavara Myynti Myyntipäällikkö Kari Lehtiniemi p Suunnittelu ja piirustukset Toimitusta koskevat rakennus- ja rakennekuvat, mittapiirros sokkelielementtien asennusta varten (ei asemapiirrosta eikä perustussuunnittelua) Etelä-Pohjanmaa Länsi-Suomi Etelä-Suomi Pohjanmaa Jukka Haapasalmi Lauri Järvinen Juha Pynnönen Erkki Kangasvieri p p p p Toimitus ei sisällä naulapyssyn nauloja puutavaran kiinnittämiseen Seinäjoki Tampere Hyvinkää Kannus Itä-Suomi Pohjois-Suomi Altti Hujanen Oiva Rissanen Timo Valikainen p.010 VALMISTUS: p p Mikkeli Kuopio Keminmaa Etelä-Pohjanmaan Puuhallikumppanit Puh Myynti ja Valmistus MYYNTI: Arto Jumisko p Posio Markku Kortesniemi Tomi Mäkiranta Toimitusjohtaja Tarjouslaskenta gsm gsm info@ryhtihalli.com info@ryhtihalli.com
