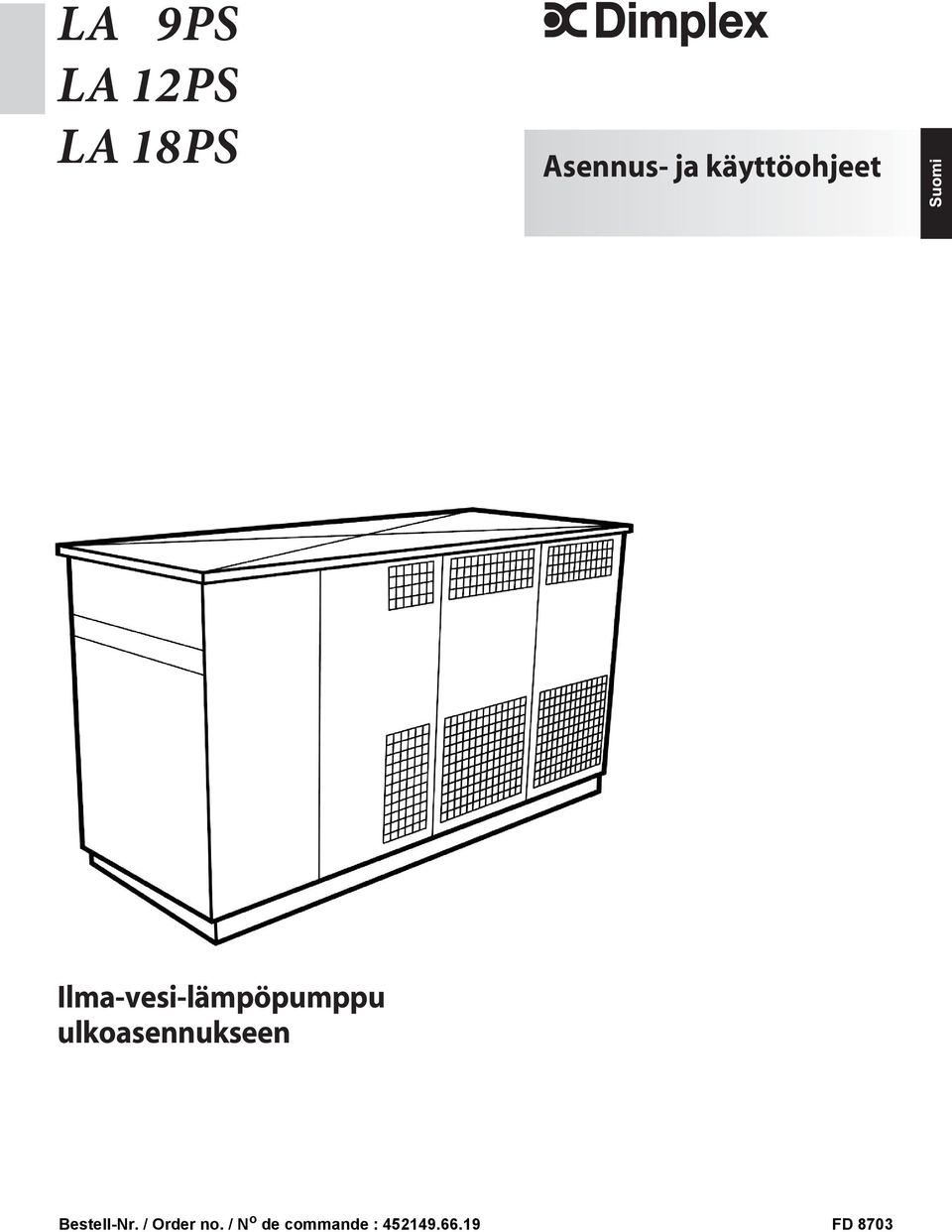

1 LA 9 PS LA 12 PS LA 18 PS Asennus- ja käyttöohjeet Ilma-vesi-lämpöpumppu ulkoasennukseen Bestell-Nr. / Order no. / N o de commande : FD 8703
2
3 Sisällysluettelo 1 Lue tämä heti... FIN Tärkeitä ohjeita...fin Lainsäädäntö ja direktiivit...fin Lämpöpumpun energiaa säästävä käsittely...fin-2 2 Lämpöpumpun käyttötarkoitus... FIN Käyttöalue...FIN Toimintatapa...FIN-3 Suomi 3 Toimituksen sisältö... FIN Peruslaite...FIN Kytkentäkotelo...FIN Lämpöpumpun säädin...fin-4 4 Kuljetus... FIN-4 5 Pystytys... FIN Yleistä...FIN Lauhdeputki...FIN-4 6 Asennus... FIN Yleistä...FIN Lämmityspuoleinen liitäntä...fin Sähköliitäntä...FIN-5 7 Käynnistys... FIN Yleistä...FIN Valmistelut...FIN Menettelytapa...FIN-6 8 Puhdistus ja ylläpito... FIN Ylläpito...FIN Lämmityspuolen puhdistaminen...fin Ilmapuolen puhdistaminen...fin-7 9 Häiriöt/virheenpoisto... FIN-7 10 Laitteen poistaminen käytöstä/hävittäminen... FIN-7 11 Laitteen tiedot... FIN-8... A-I FIN-1
4 1 Suomi 1 Lue tämä heti 1.1 Tärkeitä ohjeita Vain pätevät ja valtuutetut huoltohenkilöt saavat työskennellä lämpöpumpun parissa. Laite ei sovellu käytettäväksi taajuusmuuntajakäytössä. Laitetta saa säilyttää ainoastaan tiloissa, joissa ei ole syttyviä aineita. Lämpöpumppua saa kuljetuksen aikana kallistaa enintään 45º (joka suunnassa). Lämpöpumppu ja kuljetuslava on liitetty ainoastaan pakkauskalvon avulla. Lmu- ja ilmanpoistoalueella ei saa olla esteitä. Huomioi myötäpäiväisyys: Väärä kiertosuunta voi rikkoa kompressorin. Älä koskaan käytä puhdistusaineita, jotka sisältävät hiekkaa, happoja tai kloridia, koska ne syövyttävät pintoja. Sakan (kuten ruosteen) kerääntymisen estämiseksi lämpöpumpun lauhduttimessa suositellaan käytettävän sopivaa korroosionestoainetta. Ennen laitteen avaamista on kytkettävä kaikki sähköpiirit jännitteettömiksi. Kylmäpiiriä ei saa vaurioittaa. 1.2 Lainsäädäntö ja direktiivit Lämpöpumpun suunnittelussa ja toteutuksessa noudatettiin asiaankuuluvia EU-direktiivejä ja Saksan virallisia määräyksiä (ks. CE-vaatimustenmukaisuustodistus). Lämpöpumpun sähköisessä kytkemisessä ja huoltotöiden yhteydessä on noudatettava voimassa olevia EU-standardeja ja alan määräyksiä. Lisäksi on huomioitava sähköyhtiön liittämisehdot! Lämpöpumppu tulee kytkeä lämmityslaitteistoon alan määräysten mukaisesti. Vain pätevät ja valtuutetut huoltohenkilöt saavat työskennellä lämpöpumpun parissa. Henkilöt, erityisesti lapset, jotka eivät fyysisesti, sensorisesti tai henkisesti tai kokemattomuuden tai tietämättömyyden vuoksi kykene käyttämään tätä laitetta, eivät saa käyttää sitä ilman vastuuhenkilön valvontaa tai ohjeistusta. Varmista, että lapset eivät voi leikkiä laitteiston kanssa. 1.3 Lämpöpumpun energiaa säästävä käsittely Käyttämällä tätä lämpöpumppua autat suojelemaan ympäristöä. Energiaa säästävän käytön kannalta on lämmönlähteen ja lämmitysjärjestelmän huolellinen mitoitus erittäin tärkeää. Erityisen tärkeänä lämpöpumpun tehokkuuden kannalta on lämmitysveden ja lämmönlähteen lämpötilaeron pitäminen mahdollisimman pienenä. Siksi on valittava lämmönlähde ja lämmityslaitteisto huolellisesti. 1 K korkeampi lämpötilaero nostaa energiankulutusta n. 2,5 %. On muistettava, että lämmityslaitteiston suunnittelussa on huomioitava myös erikoiskuluttajat kuten käyttöveden kuumennus ja että ne mitoitetaan matalia lämpötiloja varten. Lattialämmitys (pintalämmitys) soveltuu matalien tulovirtauslämpötilojensa (30 C - 40 C) ansiosta optimaalisesti lämpöpumpun käyttöön. Käytön aikana on tärkeää, että lämmönvaihtimiin ei tule epäpuhtauksia, koska silloin lämpötilaero suurenee ja lämpökerroin huononee. Myös lämpöpumpun ohjausyksikön oikea säätö on tärkeä tekijä energiansäästön kannalta. Lisätietoja tästä aiheesta löytyy lämpöpumpun säätimen käyttöohjeista. FIN-2

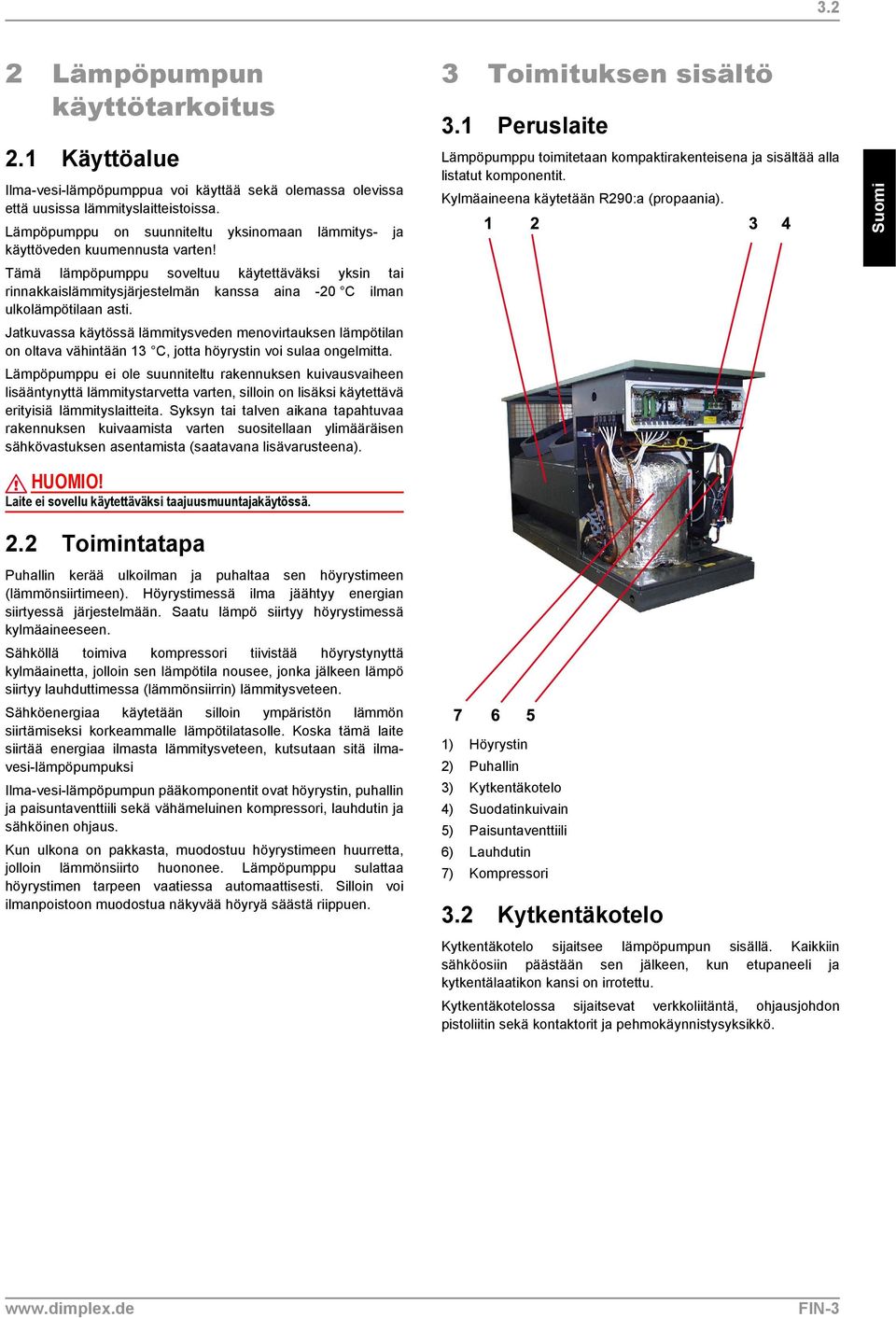

5 3.2 2 Lämpöpumpun käyttötarkoitus 2.1 Käyttöalue Ilma-vesi-lämpöpumppua voi käyttää sekä olemassa olevissa että uusissa lämmityslaitteistoissa. Lämpöpumppu on suunniteltu yksinomaan lämmitys- ja käyttöveden kuumennusta varten! Tämä lämpöpumppu soveltuu käytettäväksi yksin tai rinnakkaislämmitysjärjestelmän kanssa aina -20 C ilman ulkolämpötilaan asti. Jatkuvassa käytössä lämmitysveden menovirtauksen lämpötilan on oltava vähintään 13 C, jotta höyrystin voi sulaa ongelmitta. Lämpöpumppu ei ole suunniteltu rakennuksen kuivausvaiheen lisääntynyttä lämmitystarvetta varten, silloin on lisäksi käytettävä erityisiä lämmityslaitteita. Syksyn tai talven aikana tapahtuvaa rakennuksen kuivaamista varten suositellaan ylimääräisen sähkövastuksen asentamista (saatavana lisävarusteena). 3 Toimituksen sisältö 3.1 Peruslaite Lämpöpumppu toimitetaan kompaktirakenteisena ja sisältää alla listatut komponentit. Kylmäaineena käytetään R290:a (propaania). Suomi Laite ei sovellu käytettäväksi taajuusmuuntajakäytössä. 2.2 Toimintatapa Puhallin kerää ulkoilman ja puhaltaa sen höyrystimeen (lämmönsiirtimeen). Höyrystimessä ilma jäähtyy energian siirtyessä järjestelmään. Saatu lämpö siirtyy höyrystimessä kylmäaineeseen. Sähköllä toimiva kompressori tiivistää höyrystynyttä kylmäainetta, jolloin sen lämpötila nousee, jonka jälkeen lämpö siirtyy lauhduttimessa (lämmönsiirrin) lämmitysveteen. Sähköenergiaa käytetään silloin ympäristön lämmön siirtämiseksi korkeammalle lämpötilatasolle. Koska tämä laite siirtää energiaa ilmasta lämmitysveteen, kutsutaan sitä ilmavesi-lämpöpumpuksi Ilma-vesi-lämpöpumpun pääkomponentit ovat höyrystin, puhallin ja paisuntaventtiili sekä vähämeluinen kompressori, lauhdutin ja sähköinen ohjaus. Kun ulkona on pakkasta, muodostuu höyrystimeen huurretta, jolloin lämmönsiirto huononee. Lämpöpumppu sulattaa höyrystimen tarpeen vaatiessa automaattisesti. Silloin voi ilmanpoistoon muodostua näkyvää höyryä säästä riippuen. 1) Höyrystin 2) Puhallin 3) Kytkentäkotelo 4) Suodatinkuivain 5) Paisuntaventtiili 6) Lauhdutin 7) Kompressori 3.2 Kytkentäkotelo Kytkentäkotelo sijaitsee lämpöpumpun sisällä. Kaikkiin sähköosiin päästään sen jälkeen, kun etupaneeli ja kytkentälaatikon kansi on irrotettu. Kytkentäkotelossa sijaitsevat verkkoliitäntä, ohjausjohdon pistoliitin sekä kontaktorit ja pehmokäynnistysyksikkö. FIN-3

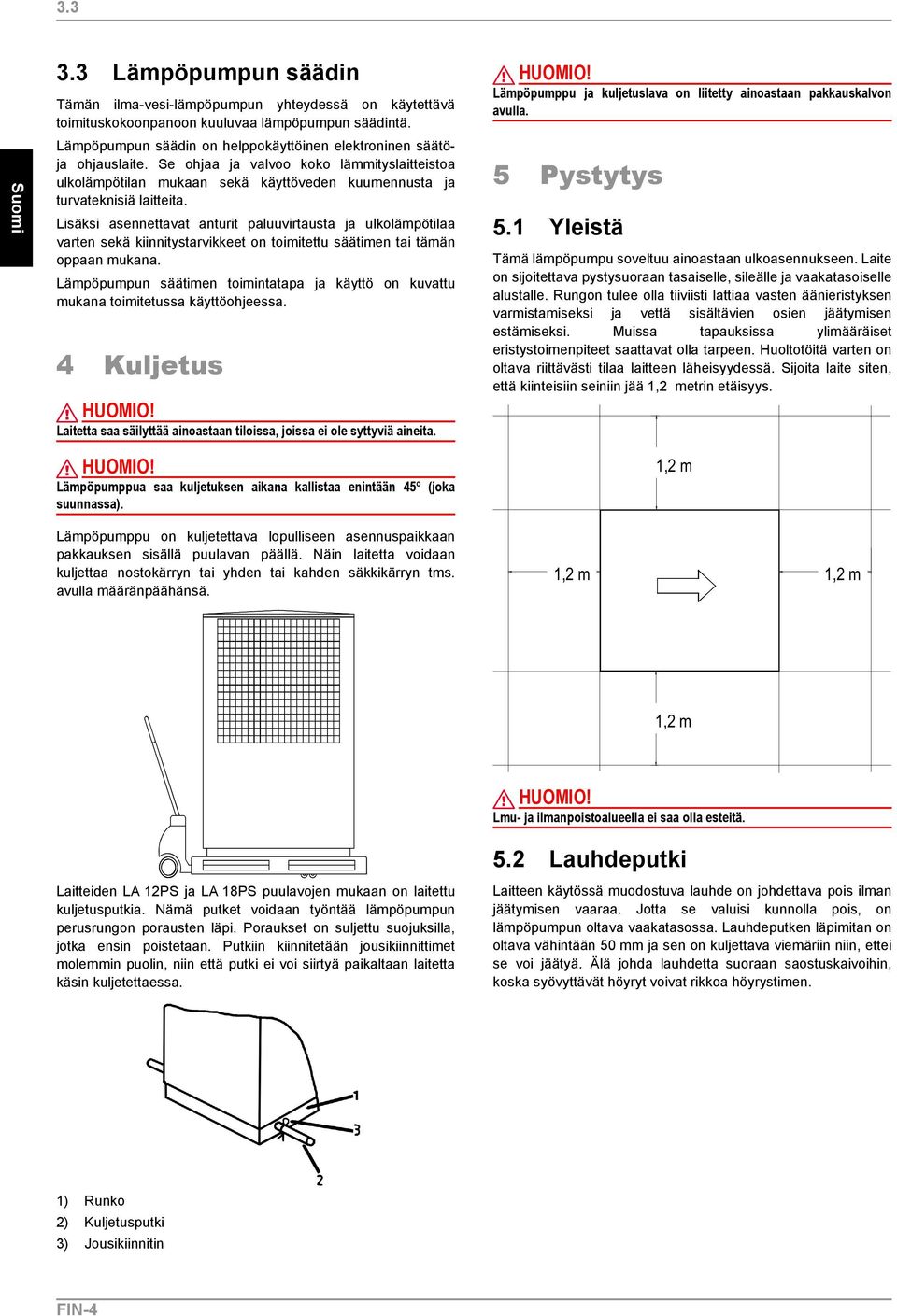

6 3.3 Suomi 3.3 Lämpöpumpun säädin Tämän ilma-vesi-lämpöpumpun yhteydessä on käytettävä toimituskokoonpanoon kuuluvaa lämpöpumpun säädintä. Lämpöpumpun säädin on helppokäyttöinen elektroninen säätöja ohjauslaite. Se ohjaa ja valvoo koko lämmityslaitteistoa ulkolämpötilan mukaan sekä käyttöveden kuumennusta ja turvateknisiä laitteita. Lisäksi asennettavat anturit paluuvirtausta ja ulkolämpötilaa varten sekä kiinnitystarvikkeet on toimitettu säätimen tai tämän oppaan mukana. Lämpöpumpun säätimen toimintatapa ja käyttö on kuvattu mukana toimitetussa käyttöohjeessa. 4 Kuljetus Laitetta saa säilyttää ainoastaan tiloissa, joissa ei ole syttyviä aineita. Lämpöpumppu ja kuljetuslava on liitetty ainoastaan pakkauskalvon avulla. 5 Pystytys 5.1 Yleistä Tämä lämpöpumpu soveltuu ainoastaan ulkoasennukseen. Laite on sijoitettava pystysuoraan tasaiselle, sileälle ja vaakatasoiselle alustalle. Rungon tulee olla tiiviisti lattiaa vasten äänieristyksen varmistamiseksi ja vettä sisältävien osien jäätymisen estämiseksi. Muissa tapauksissa ylimääräiset eristystoimenpiteet saattavat olla tarpeen. Huoltotöitä varten on oltava riittävästi tilaa laitteen läheisyydessä. Sijoita laite siten, että kiinteisiin seiniin jää 1,2 metrin etäisyys. Lämpöpumppua saa kuljetuksen aikana kallistaa enintään 45º (joka suunnassa). Lämpöpumppu on kuljetettava lopulliseen asennuspaikkaan pakkauksen sisällä puulavan päällä. Näin laitetta voidaan kuljettaa nostokärryn tai yhden tai kahden säkkikärryn tms. avulla määränpäähänsä. Lmu- ja ilmanpoistoalueella ei saa olla esteitä. 5.2 Lauhdeputki Laitteiden LA 12PS ja LA 18PS puulavojen mukaan on laitettu kuljetusputkia. Nämä putket voidaan työntää lämpöpumpun perusrungon porausten läpi. Poraukset on suljettu suojuksilla, jotka ensin poistetaan. Putkiin kiinnitetään jousikiinnittimet molemmin puolin, niin että putki ei voi siirtyä paikaltaan laitetta käsin kuljetettaessa. Laitteen käytössä muodostuva lauhde on johdettava pois ilman jäätymisen vaaraa. Jotta se valuisi kunnolla pois, on lämpöpumpun oltava vaakatasossa. Lauhdeputken läpimitan on oltava vähintään 50 mm ja sen on kuljettava viemäriin niin, ettei se voi jäätyä. Älä johda lauhdetta suoraan saostuskaivoihin, koska syövyttävät höyryt voivat rikkoa höyrystimen. 1) Runko 2) Kuljetusputki 3) Jousikiinnitin FIN-4
7 6.3 6 Asennus 6.1 Yleistä Lämpöpumppuun on tehtävä seuraavat liitännät: Lämmityslaitteiston tulo- ja paluuvirtaukset Lauhteenpoisto Ohjausjohto lämpöpumpun säätimeen virtalähde 6.2 Lämmityspuoleinen liitäntä Suomi Lämpöpumpun lämmityspuoleiset liitännät on varustettu 1" ulkokierteellä. Liitettävät letkut johdetaan alhaalta laitteesta ulos. Pidä liittimistä kiinni avaimella liittäessäsi letkuja. Tyhjät putket tulee sulkea kaasutiiviiksi lämpöpumppuun asentamisen jälkeen. Ennen lämmitysveden kytkemistä lämpöpumppuun on lämmityslaitteisto huuhdeltava mahdollisten epäpuhtauksien, tiivistemateriaalien jäämien tms. poistamiseksi sekä jäämien lauhduttimeen kerääntymisen estämiseksi. Likainen lauhdutin voi aiheuttaa koko lämpöpumpun toiminnan lakkaamisen. Laitteistoja varten, joissa on suljettava lämmitysveden läpivirtaus lämmityspatterien tai termostaattien venttiilien vuoksi, on varustettava ulkopuolisella ohivirtausventtiilillä, joka on asennettava lämmityspumpun jälkeiseen ohitusputkeen. Tämä varmistaa, että lämpöpumpun läpi virtaa aina vähimmäismäärä lämmitysvettä ja estää häiriöitä. Sen jälkeen kun lämmityspuoli on asennettu, on lämmityslaitteisto täytettävä, ilmattava ja suljettava (lämpöpumpussa ilmanpoistohana sijaitsee lauhduttimen vesiputkessa. Lämmitysveden vähimmäisvirtaus Lämmityslaitteiston kaikissa käyttötiloissa on varmistettava, että lämpöpumpun läpi virtaa vähimmäismäärä lämmitysvettä. Sen voi varmistaa asentamalla esim. erotuspaineeton jakaja tai ohivirtausventtiili. Ohivirtausventtiilin säätäminen on selitetty luvussa käyttöönotto. Jäänestoaine Lämpöpumpuissa, jotka voivat mahdollisesti jäätyä, on varmistettava, että ne ovat käsin tyhjennettävissä. Kun lämpöpumpun ohjausyksikkö ja lämmityskiertopumppu ovat toiminnassa, on ohjausyksikön jäänestotoiminto voimassa. Kun lämpöpumppu poistetaan käytöstä tai sähkökatkon tapauksessa, on laitteisto tyhjennettävä kolmesta kohdasta (ks. kuva) tarvittaessa paineilman avulla. Lämpöpumppulaitteistoissa, joissa sähkökatkokseen ei voida reagoida (lomamökki), on lämmityspiirissä käytettävä sopivaa jäänestoainetta. 6.3 Sähköliitäntä Lämpöpumpun käyttövirtajohtona toimii tavallinen 4-johtiminen kaapeli. Virransyöttö ja ohjausjohto johdetaan yleensä maan sisällä (sopivan kokoisessa ja kestävässä tyhjässä putkessa) lämpöpumpusta rakennuksen sisälle. Määräyskokoelman VDE mukaan tämän tyhjän putken on ulottava n. 20 mm lämpöpumpun sisään ja se on asennettava tasaisella kallistuksella. Kaariputkina on käytettävä kahta 45 asteen kappaletta yhden 90 asteen tilalla. Tyhjän putken sisälle vedetään ohjauskaapeli ja virransyöttökaapeli. Kaapeli on itse hankittava ja sen poikkileikkaus on valittava lämpöpumpun ottotehon (ks. liitteestä Tekniset tiedot) sekä alan määräysten mukaan. Lämpöpumpun kohdalla tehonsyöttökaapeli on vedettävä kytkentäkaapin sisälle sitä varten olevan vapaan ruuvattavan kaapeliliittimen läpi. Kaapeli on kiinnitettävä ruuvaamalla se läpivientiin (höyrytiivis liitos). Kaikkinapainen, vähintään 3 mm:n kontaktietäisyyden suojakatkaisin (esim. kunnallistekniikan estokontaktori) sekä 3-napainen suoja-automaatti, jossa on kaikkien ulkojohtimien yhteinen katkaisu, on oltava varusteena lämpöpumpun virtasyötössä (laukaisuvirta laitteen teknisten tietojen mukaan). Käyttövirta tulee liittää myötäpäiväisesti. Vaihejärjestys: L1, L2, L3. Huomioi myötäpäiväisyys: Väärä kiertosuunta voi rikkoa kompressorin. Ohjausjännite syötetään lämpöpumpun säätimen kautta. Lämpöpumpun säätimen virransyöttö 230V AC-50 Hz tapahtuu laitteen käyttöohjeen mukaan (kontaktori 16 A). Ohjausjohto ei kuulu toimituskokoonpanoon. Se liitetään lämpöpumpun säätimeen kahden suorakulmaisen pistoliittimen ja johtimen kautta. Lämpöpumpussa pistoliitin sijaitsee kytkentäkaapin alapuolella. Lisätietoja tästä aiheesta löytyy lämpöpumpun säätimen käyttöohjeista. Yksityiskohtaiset tiedot löytyvät liitteestä sähkökaaviot FIN-5
8 7 Suomi 7 Käynnistys 7.1 Yleistä Ohjeidenmukaisen käyttöönoton varmistamiseksi nämä asennukset pitäisi teetättää valmistajan hyväksymällä huoltopalvelulla. Tiettyjen ehtojen täyttyessä tällöin takuuaika pitenee (ks. takuuehdot). 7.2 Valmistelut Ennen lämpöpumpun käyttöönottoa on tarkistettava seuraavat kohdat: Lämpöpumpun kaikkien liitäntöjen on oltava asennettuina luvussa 6 olevien ohjeiden mukaan. Lämmityspiirissä on avattava kaikki venttiilit, jotka voivat estää lämmitysveden virtausta. Laitteen ilmanotto- ja ilmanpoistoväylissä ei saa olla esteitä. Puhaltimen kiertosuunnan on oltava sama kuin nuolen osoittama. Lämpöpumpun säätimen on oltava käyttöohjeensa mukaisesti säädetty lämmityslaitteistoon sopivaksi. Lauhteen poiston on oltava varmistettu. 7.3 Menettelytapa Lämpöpumpun käynnistys tapahtuu lämpöpumpun säätimestä. Säädöt on tehtävä säätimen käyttöohjeiden mukaan. Jos vähimmäislämmitysvirtaus on varmistettu ohivirtausventtiilin avulla, on sen säätö sovitettava lämmityslaitteistoon. Väärät säädöt voivat aiheuttaa erilaisia oireita ja lisääntynyttä energian kulutusta. Ylivirtausventtiiliin säätämiseksi oikein suosittelemme seuraavaa menetelmää: Sulje kaikki ne lämmityspiirit, jotka myös käytön aikana voidaan sulkea tarpeen mukaan, niin että käyttötila on mahdollisimman epäedullinen veden virtauksen kannalta. Nämä ovat yleensä etelä- ja länsipuolella sijaitsevien huoneiden lämmityspiirit. Vähintään yhden lämmityspiirin on oltava auki (esim. kylpyhuone). Ohivirtausventtiiliä avataan niin paljon, että senhetkisellä lämmönlähdelämpötilalla saadaan alla olevan taulukon mukainen maksimaalinen lämpötilaero lämmityksen tulo- ja paluuvirtauksen välillä. Lämpötilaero on mitattava mahdollisimman lähellä lämpöpumppua. Yhden energialähteen laitteistoilla on lämmitysvastus kytkettävä pois päältä. Käytön aikaiset häiriöt näkyvät lämpöpumpun säätimessä ja ne voidaan poistaa lämpöpumpun säätimen käyttöohjeiden mukaisesti. Alle 10 C ulkolämpötiloissa ja lämmitysveden lämpötilan ollessa alle 16 C on puskurisäiliö lämmitettävä vähintään 25 C:een toisen lämmityslaitteen avulla. Menettele seuraavasti käynnistyshäiriöiden välttämiseksi: 1) Sulje kaikki lämmityspiirit. 2) Avaa ohivirtausventtiili kokonaan. 3) Valitse säätimessä käyttötila Automatik. 4) Odota, kunnes puskurisäiliön lämpötila on saavuttanut 25 C. 5) Sen jälkeen avataan lämmityspiirien venttiileitä vuorotellen hitaasti ja aina niin, että lämmitysveden virtausta lisätään jatkuvasti lämmityspiiriä avaamalla vähitellen. Puskurisäiliön lämmitysveden lämpötila ei sen aikana saa laskea alle 20 C, jotta lämpöpumpun sulatus pysyy mahdollisena. 6) Kun kaikki lämmityspiirit on avattu täysin ja puskurisäiliön lämmitysveden lämpötila pysyy n. 20 C:ssa, on säädettävä ohivirtausventtiilin ja lämmityskiertopumpun vähimmäisvirtaukset. 7) Uudisrakennuksilla on suurempi lämpötarve rakenteiden kuivaamisen vuoksi. Tämä lisääntynyt lämmitystarve voi johtaa siihen, että liian pieni lämmityslaitteisto ei aina pysty pitämään haluttua asumislämpötilaa. Suositellaan käyttämään tarvittaessa toista lämmönkehitintä rakennuksen ensimmäisen lämmitysjakson aikana. Sitä varten on lämpöpumpun säätimen rajalämpötila korotettava 15 C:een. Lämmönlähdelämpötila alk. - Suurin lämpötilaero lämmityksen tulo- ja paluuvirtauksen välillä -20 C -15 C 4 K -14 C -10 C 5 K -9 C -5 C 6 K -4 C 0 C 7 K 1 C 5 C 8 K 6 C 10 C 9 K 11 C 15 C 10 K 16 C 20 C 11 K 21 C 25 C 12 K 26 C 30 C 13 K 31 C 35 C 14 K FIN-6
9 10 8 Puhdistus ja ylläpito Puhdistuksessa ei saa käyttää teräviä ja kovia esineitä, muutoin höyrystin ja lauhdesäiliö voivat vaurioitua. 8.1 Ylläpito Lakan suojaamiseksi on vältettävä esineiden laskemista laitteen päälle tai kylkiä vasten. Lämpöpumpun ulkoiset osat voidaan puhdistaa kostealla liinalla ja tavallisilla puhdistusaineilla. Älä koskaan käytä puhdistusaineita, jotka sisältävät hiekkaa, happoja tai kloridia, koska ne syövyttävät pintoja. Käyttöhäiriöiden välttämiseksi, joiden syy on lian kerääntyminen lämmönvaihtimeen, on estettävä lian joutumista lämmönlähteisiin ja lämmityslaitteistoon. Mikäli siitä huolimatta tapahtuu käyttöhäiriöitä epäpuhtauksien vuoksi, on laitteisto puhdistettava alla olevien ohjeiden mukaisesti. Puhdistus on suoritettava aina alla olevien valmistajan ohjeiden mukaan. 8.2 Lämmityspuolen puhdistaminen Happi voi muodostaa lämmityspiirissä ruostetta, erityisesti jos laitteistossa on teräsosia. Ruoste siirtyy venttiilien, kiertopumppujen tai muoviputkien kautta lämmitysjärjestelmään. Siksi on tärkeää, että erityisesti lattialämmityksen putket asennetaan täysin tiiviisti, jottei happea voi päästä järjestelmään. Sakan (kuten ruosteen) kerääntymisen estämiseksi lämpöpumpun lauhduttimessa suositellaan käytettävän sopivaa korroosionestoainetta. Myös voitelu- ja tiivisteaineiden jäämät voivat liata lämmitysveden. Jos likaa on niin paljon, että lämpöpumpun lauhduttimen teho alenee, on asentajan puhdistettava laitteisto. Nykytietämyksen perusteella ehdotamme, että puhdistukseen käytetään 5 %:sta fosforihappoa tai, jos puhdistamaan joudutaan usein, 5 %:sta muurahaishappoa. Molemmassa tapauksessa puhdistusliuoksen on oltava huoneenlämpöistä. Suosittelemme suorittamaan lämmönvaihtimen huuhtelun normaalia läpivirtaussuuntaa vastaisesti. Happoa sisältävän puhdistusnesteen lämmityspiiriin joutumisen estämiseksi suosittelemme liittämään huuhtelulaite suoraan lämpöpumpun lauhduttimen tulo- ja paluuvirtaukseen. Puhdistuksen jälkeen on huuhdeltava perusteellisesti neutraloivilla aineilla, muutoin puhdistusainejäämät voivat vaurioittaa järjestelmää. Ole varovainen happoja käsitellessäsi ja noudata ammattialayhdistyksen ohjeita. Jos on epäselvyyksiä kysy neuvoa puhdistusaineen valmistajalta! Kylmäpiiriä ei saa vaurioittaa. Kylmäpiirin vaurio voi aiheuttaa palavan kylmäaineen vuodon. Älä käytä sytytyslähteitä ja avotulta laitteessa työskennellessäsi. Äärimmäisissä sääolosuhteissa (kuten lumikinosten muodostuessa) voi ilman tulo- ja poistoaukkoihin muodostua jäätä. Silloin jäät on poistettava näiltä alueilta, jotta vähimmäisilmavirtaus varmistuu. 9 Häiriöt/virheenpoisto Tämä lämpöpumppu on laatutuote ja sen pitäisi toimia ilman häiriöitä ja ilman huoltoa. Mikäli kuitenkin ilmenee häiriö, näkyy se lämpöpumpun ohjausyksikön näytössä. Katso lämpöpumpun ohjausyksikön käyttöohjeista kohdasta Häiriöt ja virheenpoisto ja yritä poistaa häiriö. Mikäli häiriötä ei voida poistaa itse, on otettava yhteyttä huoltopalveluun. Vain pätevät ja valtuutetut huoltohenkilöt saavat työskennellä lämpöpumpun parissa. Kylmäpiirin parissa työskentelevillä henkilöillä on oltava osaamistodistus syttyvien kylmäaineiden osalta tai sellaisen henkilön on toimittava valvojana. 10 Laitteen poistaminen käytöstä/hävittäminen Ennen lämpöpumpun purkamista koneen sähkö on katkaistava ja venttiilit suljettava. Noudata ympäristön kannalta tärkeitä vaatimuksia käyttöaineiden ja laiteosien kierrätyksen, uudelleenkäytön ja jätehuollon osalta voimassa olevien määräysten mukaisesti. Erityisen tärkeää on, että kylmäaineen ja kylmäöljyn jätehuolto tapahtuu asianmukaisella huolellisuudella. Suomi 8.3 Ilmapuolen puhdistaminen Poista roskat kuten lehdet ja oksat ennen lämmityskauden alkua höyrystimestä, puhaltimesta ja lauhteenpoistosta. Ennen laitteen avaamista on kytkettävä kaikki sähköpiirit jännitteettömiksi. FIN-7
10 11 11 Laitteen tiedot Suomi 1 Tyyppi ja tilauskoodi LA 9PS LA 12PS LA 18PS 2 Rakenne 2.1 Kotelointi standardin EN mukaan kompaktilaitteen tai lämmitysosan osalta IP 24 IP 24 IP Asennuspaikka Ulkoinen Ulkoinen Ulkoinen 3 Suorituskykytiedot 3.1 Käyttölämpötilarajat: Lämmitysveden tulo/poistovirtaus 1 C / C enint. 65 / alk. 18 enint. 65 / alk. 18 enint. 65 / alk. 18 Ilma C Lämmitysveden lämpötilajakauma A2 / W35:llä K 5,5 6,3 8,2 Lämmöntuotto/ lämpökerroin A-7 / W35:llä 2 kw / --- 5,6 / 2,6 7,2 / 2,6 10,6 / 2,4 A-7 / W50:llä 2 kw / --- 5,0 / 2,2 6,4 / 2,0 10,3 / 2,0 A2 / W35:llä 2 kw / --- 7,1 / 3,2 9,4 / 3,2 14,1 / 3,0 A7 / W35:llä 2 kw / --- 8,5 / 3,6 11,1 / 3,8 15,8 / 3,3 A10 / W35:llä 2 kw / --- 9,6 / 4,0 12,1 / 4,0 18,3 / 3,7 3.3 Äänitaso db(a) Lämmitysveden virtausnopeus sisäisellä paine-erolla m³/h / Pa 1,2 / ,4 / ,6 / Ilman läpivirtaus m³/h / Pa Kylmäaine; kokonaistäyttöpaino tyyppi/ kg R290 / 1,0 R290 / 1,4 R290 / 2,0 4 Mitat, liitännät ja painot 4.1 Laitteen mitat K x L x P cm 132 x 77 x x 80 x x 80 x Laitteen liitännät lämmitystä varten tuuma 1'' ulkokierre 1'' ulkokierre 1'' ulkokierre 4.3 Kuljetusyksikön paino mukaan lukien pakkaus kg Sähköliitäntä 5.1 Nimelliskoko V / A 400 / / / Nimelliskulutus 2 A2 W35 kw 2,2 3,0 4,7 5.3 Käynnistysvirta pehmokäynnistyksellä A Nimellisvirta A2 W35 / cos ϕ A / --- 4,0 / 0,8 4,9 / 0,8 8,7 / 0,8 6 Laite täyttää eurooppalaiset turvallisuusmääräykset 3 7 Muita mallin ominaisuuksia: Sulatus automaattinen automaattinen automaattinen Sulatustapa Kierron kääntö Kierron kääntö Kierron kääntö Sulatusvesisäiliö on (lämmitetty) on (lämmitetty) on (lämmitetty) 7.2 Laitteessa oleva lämmitysvesi on suojattu pakkaselta 4 on on on 7.3 Suoritustasot Säädin sisäinen/ulkoinen ulkoinen ulkoinen ulkoinen 1. Katso käyttörajakaava 2. Nämä tiedot kuvaavat laitteiston kokoa ja suoritustehoa. Taloudellisuuden ja energiakäytön kannalta on huomioitava muita tekijöitä, erityisesti sulamiskäyttäytyminen, kaksivalenssipiste ja säädöt. Silloin tarkoittaa esim. A2/W55: Ulkoilman lämpötila 2 C ja lämmitysveden virtauslämpötila 55 C. 3. Katso CE-vaatimustenmukaisuusvakuutus 4. Lämmityskiertopumpun ja lämpöpumpun säätimen on aina oltava käyttövalmiina. FIN-8
11 1 Mittakuvat... A-II 1.1 Mittakuva LA 9PS...A-II 1.2 Mittakuva LA 12PS...A-III 1.3 Mittakuva LA 18PS...A-IV 2 Kaaviot... A-V 2.1 Ominaiskäyrät LA 9PS...A-V 2.2 Ominaiskäyrät LA 12PS...A-VI 2.3 Ominaiskäyrät LA 18PS...A-VII 3 Virtakaaviot... A-VIII 3.1 Ohjaus LA 9PS...A-VIII 3.2 Kuormitus LA 9PS...A-IX 3.3 Kytkentäkaavio LA 9PS...A-X 3.4 Selitykset LA 9PS...A-XI 3.5 Ohjaus LA 12PS...A-XII 3.6 Kuormitus LA 12PS...A-XIII 3.7 Kytkentäkaavio LA 12PS... A-XIV 3.8 Selitykset LA 12PS... A-XV 3.9 Ohjaus LA 18PS... A-XVI 3.10 Kuormitus LA 18PS... A-XVII 3.11 Kytkentäkaavio LA 18PS... A-XVIII 3.12 Selitykset LA 18PS... A-XIX 4 Periaatekaaviot...A-XX 4.1 Yksienergialaitteisto... A-XX 4.2 Lämmitys- ja käyttövesikaavio... A-XXI 4.3 Lämmitys- ja käyttövesikaavio ulkopuolisella lisälämmöllä... A-XXII 4.4 Selitykset... A-XXIII 5 Vaatimustenmukaisuusvakuutus... A-XXIV A-I
12 1 1 Mittakuvat 1.1 Mittakuva LA 9PS A-II
13 Mittakuva LA 12PS A-III

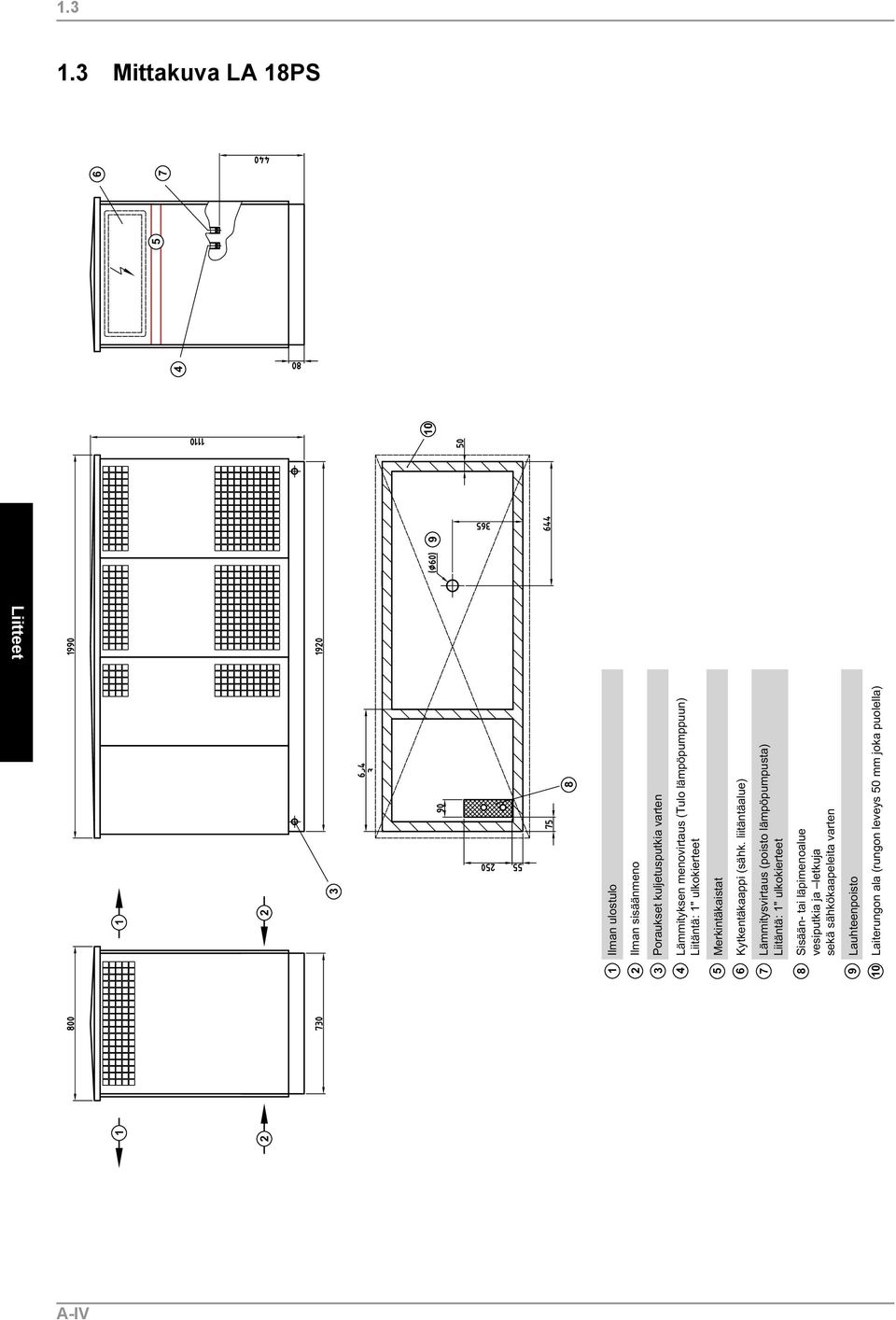

14 Mittakuva LA 18PS A-IV

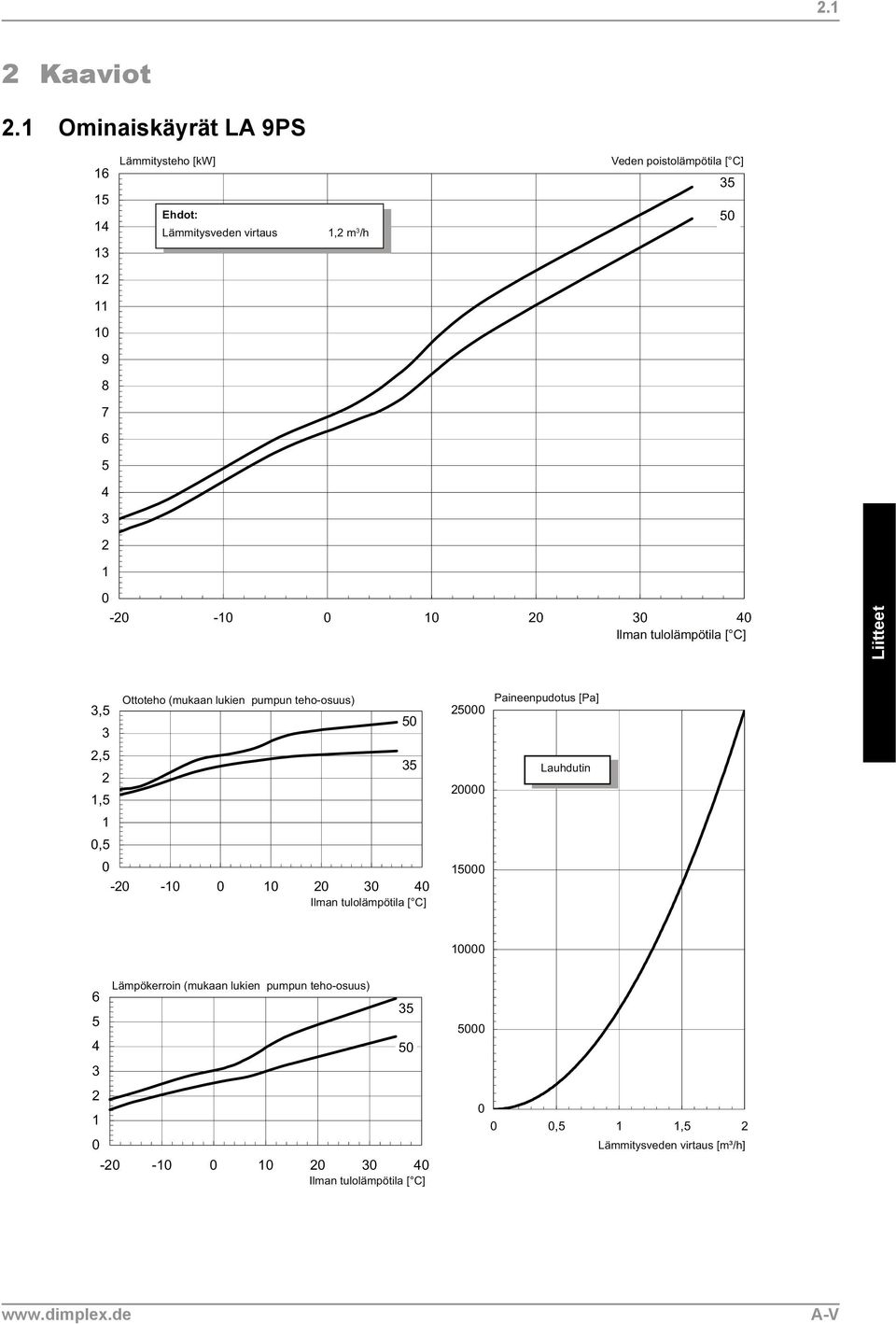

15 2.1 2 Kaaviot 2.1 Ominaiskäyrät LA 9PS A-V

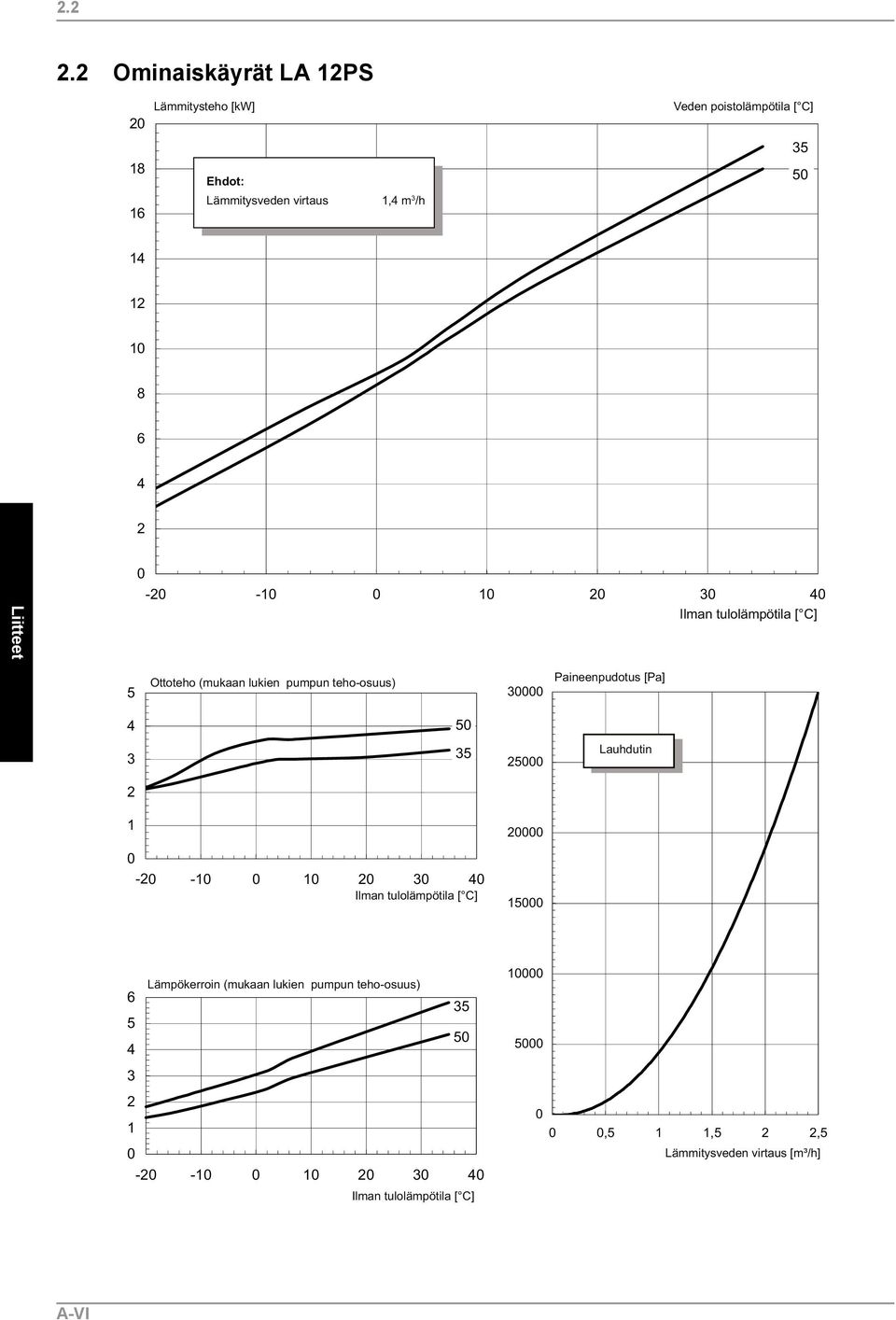

16 Ominaiskäyrät LA 12PS A-VI
17 Ominaiskäyrät LA 18PS A-VII
18 3 3 Virtakaaviot 3.1 Ohjaus LA 9PS A-VIII

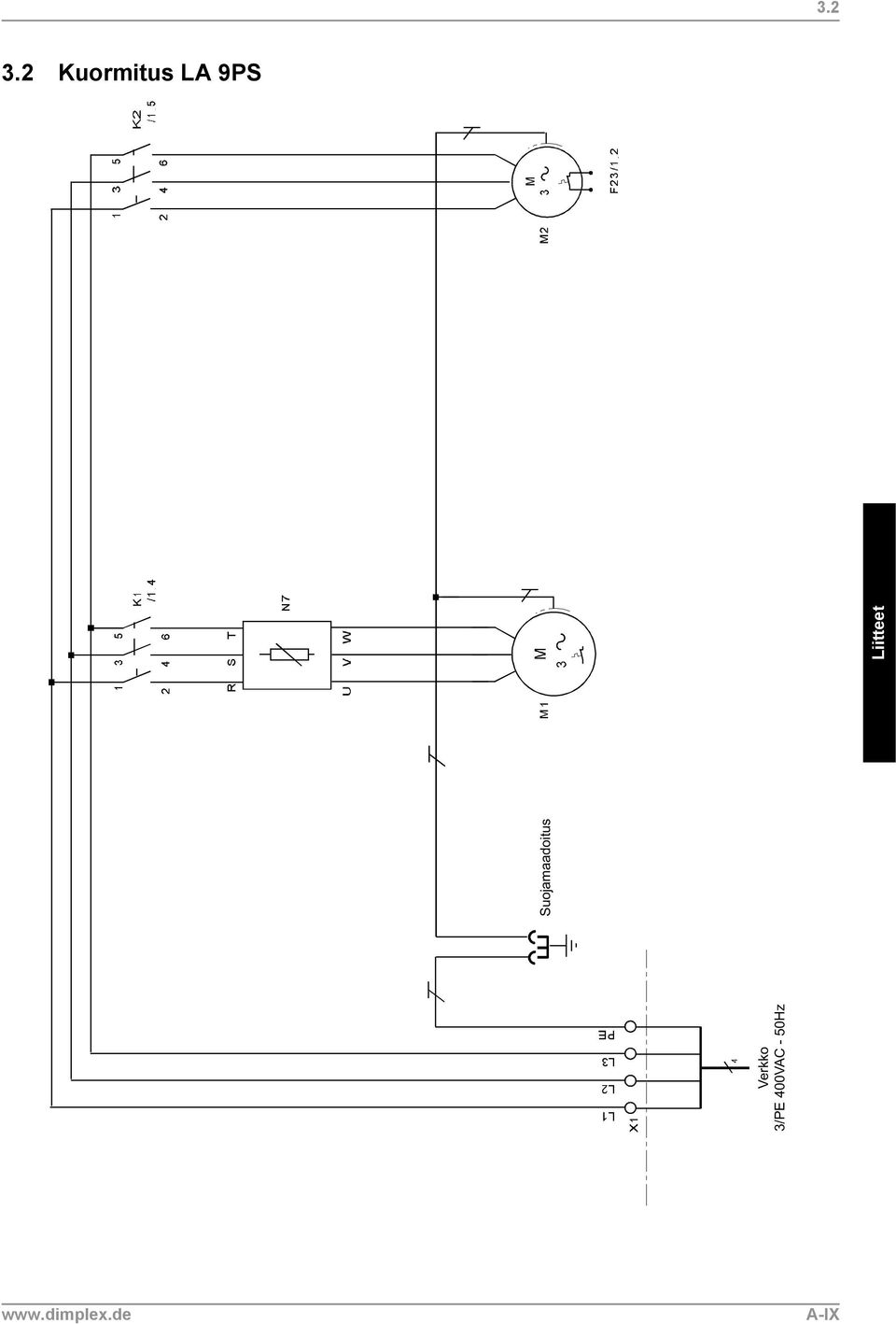

19 Kuormitus LA 9PS A-IX
20 Kytkentäkaavio LA 9PS Liitinkaavio ja pistoliittimien varausilma-vesi-ulkolaitteessa LA 9PS A-X
21 Selitykset LA 9PS E1 E3 E4 F4 F5 F23 K1 K2 M1 M2 N1 N7 R9 X1 X2 X4 X8/-11 Y1 Kompressorin kampikaukalolämmitys Pressostaatti sulatuksen loppu Suutinrengaslämmitys puhallin Korkeapainepressostaatti Matalapainepressostaatti Puhaltimen käämisuojaus Kompressorin kontaktori Puhaltimen kontaktori Kompressori Puhallin Lämpöpumpun säädin Pehmokäynnistyksen ohjaus Jäänestoanturi lämmitysvesi Kytkentäpiste: Tehonsyöttö Kytkentäpiste: sisäinen kaapelointi Lämpöpumpun ohjauskaapelin pistoliitin Lämpöpumpun ohjausyksikön ohjauskaapelin pistoliitin Nelisuuntaventtiili A-XI
22 Ohjaus LA 12PS A-XII
23 Kuormitus LA 12PS A-XIII
24 Kytkentäkaavio LA 12PS Liitinkaavio ja pistoliittimien varausilma-vesi-ulkolaitteessa LA 12PS A-XIV
25 Selitykset LA 12PS E1 E3 E4 F4 F5 K1 K2 M1 M2 N1 N7 R9 X1 X2 X4 X8/-11 Y1 Kompressorin kampikaukalolämmitys Pressostaatti sulatuksen loppu Suutinrengaslämmitys puhallin Korkeapainepressostaatti Matalapainepressostaatti Kompressorin kontaktori Puhaltimen kontaktori Kompressori Puhallin Lämpöpumpun säädin Pehmokäynnistyksen ohjaus Jäänestoanturi lämmitysvesi Kytkentäpiste: Tehonsyöttö Kytkentäpiste: sisäinen kaapelointi Lämpöpumpun ohjauskaapelin pistoliitin Lämpöpumpun ohjausyksikön ohjauskaapelin pistoliitin Nelisuuntaventtiili A-XV
26 Ohjaus LA 18PS A-XVI
27 Kuormitus LA 18PS A-XVII
28 Kytkentäkaavio LA 18PS Liitinkaavio ja pistoliittimien varausilma-vesi-ulkolaitteessa LA 18PS A-XVIII
29 Selitykset LA 18PS B1 E1 E3 E4 E6 E7 F4 F5 F12 Pressostaatti tehonsäätö käyttöveden kuumennuksessa Kompressorin kampikaukalolämmitys Pressostaatti sulatuksen loppu 1-puhaltimen suutinrengaslämmitys 2-puhaltimen suutinrengaslämmitys Termostaatti tehonsäätö käyttöveden kuumennuksessa Korkeapainepressostaatti Matalapainepressostaatti Lämpötilavalvoja N7 K1 Kompressorin kontaktori K1.1 Pehmokäynnistyksen kontaktori K1.2 Pehmokäynnistyksen aikarele K2 Puhaltimien kontaktori M1 M2 M4 N1 N7 R9 X1 X2 X4 X8/-11 Y1 Y4 Kompressori 1-puhallin 2-puhallin Lämpöpumpun säädin Pehmokäynnistyspiirilevy Jäänestoanturi lämmitysvesi Kytkentäpiste: Tehonsyöttö Kytkentäpiste: sisäinen kaapelointi Lämpöpumpun ohjauskaapelin pistoliitin Lämpöpumpun ohjausyksikön ohjauskaapelin pistoliitin Nelisuuntaventtiili Magneettiventtiili tehonsäätö käyttöveden kuumennuksessa A-XIX
30 4 4 Periaatekaaviot 4.1 Yksienergialaitteisto A-XX
31 Lämmitys- ja käyttövesikaavio A-XXI
32 Lämmitys- ja käyttövesikaavio ulkopuolisella lisälämmöllä A-XXII
33 Selitykset Sulkuventtiili Sulkuventtiili vedenpoistolla Ylivirtausventtiili Turvaventtiiliyhdistelmä Kiertopumppu Paisunta-astia Huonelämpötilalla ohjattu venttiili Sulkuventtiili, jossa takaiskuventtiili Lämmön kuluttaja Nelitiesekoitin Lämpötila-anturi Joustava liitosletku Lämpöpumppu Puskurisäiliö Lämpöpumpun säädin Sähkönjakelujärjestelmä Käyttövesivaraaja Lämmityskattila E8 M13 M18 N1 R1 R2 R3 EV KW MA MZ WW Lisälämmitys Lämmönkiertopumppu Käyttöveden kiertopumppu Lämpöpumpun säädin Ulkoanturi Menovesianturi Käyttövesianturi Sähkönjakelujärjestelmä Kylmä vesi Sekoitin AUKI Sekoitin KIINNI Käyttövesi A-XXIII
34 5 5 Vaatimustenmukaisuusvakuutus A-XXIV
35 5 A-XXV
36 Glen Dimplex Deutschland GmbH Geschäftsbereich Dimplex Am Goldenen Feld 18 D Kulmbach Oikeudet erehdyksiin ja muutoksiin pidätetään. +49 (0)
