1 lindab yksinkertaistamme rakentamista Lindab Kattoturvatuotteet Hinnasto Tammikuu 2018

2 Kattoturvatuotteet

3 Kattoturvallisuustuotteet ovat erittäin tärkeä osa turvallisuutta työskenneltäessä katolla: Katot ovat vaarallisia paikkoja, mutta silti monet ammattiryhmät työskentelevät katoilla joka päivä. Lindabin täydellinen ja sertifioitu järjestelmä koostuu lumiesteistä, kattosilloista, kattotikkaista, palotikkaista ja kiinnityssilmukoista. Kun varustat kattosi Lindabin järjestelmällä, takaat huoltohenkilökunnan ja kiinteistösi asukkaiden turvallisuuden. Tikasrungot ja niiden osat valmistetaan RT vaatimusten mukaisesti. Lapetikkaat ja kattosillat ovat CE-merkittyjä. Lumiesteillä on VTT:n myöntämä sertifikaatti myöntämä sertifikaatti nro C ja staattisen kuorman kesto todennettu standardin SS8 1 5 mukaan. Lisätietoja saat myynnistämme.

4 Seinä- ja lapetikkaat Seinätikkaan osat Yläkaari max 1400 mm ± 100 mm 200 mm L-kiinnike U-kiinnike max 000 mm Yläkaaren tukikaari Räystästuki Klemmari Seinäjalka 1100 ± 100 mm Tikasrunko Yläkaaren liitos tiilikattoon Kiipeilyeste Yläkaaren liitos kattosiltaan Räystästuki 4

5 Seinä- ja lapetikkaat Tikasrunko Tuotekoodi Hinta Pituus Askelmia Sinkitty Maalattu Sinkitty Maalattu ,08 51, ,81 64, ,56 84, ,14 104, ,08 117, ,11 18,94 Seinätikkaiden asennussarjat Tuotekoodi Hinta Sarja Sisältö Sinkitty Maalattu Sinkitty Maalattu As.sarja 1 (2,4-,6 m As.sarja 2 (4,2-6,0 m Lisäjalkasarja 100 cm Yläkaaren tukikaarisarja Alajatkeen asennusarja Liukutikaslevysarja 4 kpl 1 m jalkoja, 2 kpl yläkaaria, 2 kpl U- ja L- kiinnikkeitä, ruuvit 6 kpl 1 m jalkoja, 2 kpl yläkaaria, 2 kpl U- ja L- kiinnikkeitä, ruuvit 2 kpl 1 m jalkoja, klemmarit, ruuvit 2 kpl tukikaaria, klemmarit, ruuvit 4 kpl vääntövarsia, 1 kpl lukkolaite, ruuvit. Tarvitsee myös 6- askelmaisen tikkaan 2 kpl liukulevyjä ja kiinnitystarvikkeet. Kiinnitys seinätikkaaseen ,42 12, ,29 16, ,91 5, ,71 40, ,86 40, ,70 78,87 Seinätikkaiden tarvikkeet Tuotekoodi Hinta Tuote Lisätietoa Sinkitty Maalattu Sinkitty Maalattu Kiipeilyeste Käytetään estämään lasten pääsy tikkaille, jos tikkaan alareunan korkeus halutaan pitää alle 1 m ,52 119,00 Tikkaan jatkokisko Seinäjalka 20 cm Seinäjalka 100 cm Seinäjalka 120 cm Seinätikkaan kiinnike (klemmari) Yläkaari seinätikkaaseen Jatkokiskolla voidaan liittää toisiina 2 tikasrunkoa. Ei sis. 1059,66 Ei sisällä ,80 7,1 Ei sisällä ,06 12,7 Ei sisällä ,8 14,82 Ei sisällä ,27,47 Ei sisällä ,74 21,62 Räystästuki Ei sisällä ,18,27 U-kiinnike Ei sisällä ,25 2,5 L-kiinnike Ei sisällä ,25 2,5 Yläkaaren liitos tiilikattoon Yläkaaren liitos kattosiltaan Ei sisällä ,8 24,05 Ei sisällä ,95 18,62 Alennusryhmä Kattoturva Tum. harmaa RR2 Tum. ruskea RR2 Musta RR 5

6 Seinä- ja lapetikkaat Lapetikkaan osat Turvatikkaan osat Lapekorokejalka konesaumapeltikatolle Sivusiirtymätanko Seinäkiinnike tangolle Ruodekiinnike tiilikatolle Lapejalka tiilikatolle Turvatikkaan yläkaari Yläkaaren kiinnityskorva Puolakiinnike rivikatolle Lapekorokejalka pelti- ja huopakatolle Turvatikkaan jalka Lapetikkaiden asennussarjat Tuotekoodi Hinta Sarja Sisältö Katon tyyppi Maalattu Maalattu Pelti-/Huopa-/ As.sarja 6 kpl kiinnikkeitä, pultit, Decrakatolle, max. (2,4-,6 m ,67 mutterit ja tiivisteen Profiilikorkeus 18mm As.sarja 4 (,6-4,8 m As.sarja 10 (4,9-7,0 m As.sarja T (2,4-,0 m As.sarja 4T (,6-4,8 m As.sarja 5T (4,8-7,0 m 8 kpl kiinnikkeitä, pultit, mutterit ja tiivisteen 10 kpl kiinnikkeitä, pultit, mutterit ja tiivisteen 4 kpl ruodekiinnikkeitä, 6 kpl välijalkoja, pultit ja mutterit 4 kpl ruodekiinnikkeitä, 8 kpl välijalkoja, pultit ja mutterit 4 kpl ruodekiinnikkeitä, 10 kpl välijalkoja, pultit ja mutterit Pelti-/Huopa-/ Decrakatolle, max. Profiilikorkeus 18mm Pelti-/Huopa-/ Decrakatolle, max. Profiilikorkeus 18mm Tiilikatolle (kiinnitys apuruoteeseen) Tiilikatolle (kiinnitys apuruoteeseen) Tiilikatolle (kiinnitys apuruoteeseen) , , , , ,11 Tum. harmaa RR2 Tum. ruskea RR2 Musta RR 6

7 Seinä- ja lapetikkaat Lapetikkaiden kiinnikkeet ja tarvikkeet Tuotekoodi Hinta Tuote Katon tyyppi Lisätietoa Maalattu Maalattu Lapejalka Tiilikuvio-, profiilipelti-, lukkosauma- ja huopakatolle Asennusväli max mm, ei sisällä, max. profiilikorkeus 18mm 1071,92 Lapejalan korotuspala Tiilikuvio- ja profiilipeltikatolle Kone- ja lukkosaumakatteelle Puolakiinnike Saumakiinnike Saumakiinnike, L=600 Lapejalka Lapejalka Apuruodekiinnike Askelmatasosarja Konesaumakatolle Konesaumakatolle Tiilikatolle Tiilikatolle Varttikatolle Asennus ruuvein lapekorokejalkaan, ei sis.. prof.korkeus mm Sis. vastaraudan ja ruuvit. Asennus vaatii lisäksi lapejalkoja (1071) Sis. vastaraudan, asennusväli max mm, ei sisällä Sis. vastaraudan, asennusväli max mm, ei sisällä Tarve 4 kpl/ lapetikas, asennus apuruoteeseen ja lapejalkaan, ei sisällä Asennusväli max mm, ei sisällä Asennusväli max mm, ei sisällä 100 mm syvä askelma lapetikkaaseen, kulma säädettävissä, sisältää ruuvit 199 4, , , , , , , ,01 Turvatikkaiden asennussarjat Tuotekoodi Hinta Sarja Sisältö Sinkitty Maalattu Sinkitty Maalattu As.sarja 5 (1,2-,6 m As.sarja 6 (4,2-6,0 m Sivusiirtymäsarja 2 kpl yläkaaria, 2 kpl kiinnityskorvia ja jalkoja + ruuvit 2 kpl yläkaaria, 4 kpl kiinnityskorvia ja jalkoja + ruuvit 2 kpl 1,5 m putki + 4 kiinnikettä ja ruuvit ,81 40, ,59 49, ,71 71,28 Turvatikkaiden osat Tuotekoodi Hinta Tuote Sinkitty Maalattu Sinkitty Maalattu Turvatikkaan jalka ,22 5,72 Turvatikkaan yläkaari ,5 10,80 Yläkaaren kiinnityskorva ,27 2,94 Sivusiirtymätanko m ,52 0,18 Seinäkiinnike tangolle ,44 9,56 Alennusryhmä Kattoturva 12 Tum. harmaa RR2 Tum. ruskea RR2 Musta RR 7

8 Seinä- ja lapetikkaat Sivutikastarvikkeet Kaidetanko Kaidetangon kattokiinnitystolppa Seinäjalkojen väli max 2000 mm Seinäjalan laippapari Seinäjalka 400 Runkoasennuslevy tiili Tolpan kattokiinnityslaippa Sivutikastarvikkeet Tuotekoodi Hinta Tuote Sinkitty Maalattu Sinkitty Maalattu Sivutikkaan seinäjalka, pituus mm ,59 4,69 Seinäjalan laippapari ,40 20,8 Runkoasennuslevy tiiliseinään ,55 17,44 Kaidetanko (sis. 2 kpl holkkeja) ,72 8,71 Kaidetangon kattokiinnitystolppa ,29 15,68 Tolpan kattokiinnityslaippa ,74 1,5 Tum. harmaa RR2 Tum. ruskea RR2 Musta RR 8

9 Seinä- ja lapetikkaat Tikkaan selkäsuojus Selkäsuojus koostuu 1200 mm korkuisista elementeistä. Elementit muodostuvat vanteista ja pystylistoista (7 kpl), jotka ovat liitetty toisiinsa 8 x 16 mm kzn pulteilla 2 kpl/liitos. Vanteet ja vinotuet kiinnitetään tikaspuolien läpi työnnettyyn M 10 x 500 kierretankoon. Ylin vanne kiinnitetään pulteilla tikkaan yläkaareen. Tikkaan selkäsuojus Tuotekoodi Hinta Tuote Sisältö Sinkitty Maalattu Sinkitty Maalattu Selkäsuoja, 1,2 m aloituspaketti Selkäsuoja 1,2 m jatkopaketti 2 kpl vinotukia, 2 kpl vanteita, 7 kpl pystylistoja ja ruuvit Sis. 1 kpl vanteita, 7 kpl pystylistoja ja ruuvit ,10 256, ,75 188,45 Selkäsuojuksen kaari/ vanne D 750 mm ,00 42,67 Pystylista 1200 mm ,6 19,9 Selkäsuojuksen vinotuki ,68 12,54 Vanteen kiinniketanko tikkaaseen ,99 Aukaistava tikas Jos hätäpoistumistienä käytettävän ikkunan tai parvekkeen alareuna on yli,5 metrin korkeudella maasta, on hätäpoistumistien alle asennettava kiinteä tikas. Aukaistava tikas on turvallinen vaihtoehto tähän tarkoitukseen. Askelmien urakuvio estää liukastumista ja antaa tukevan otteen. Tikas voidaan aukaista vain ylhäältä, joten asiattomat kiipeilijät ja lapset eivät pääse tikkaille alhaaltapäin. Eripituisista moduuleista voi koota sopivan tikkaan joka kohteeseen. Kotelomaisen rakenteen ansiosta tikas on julkisivussa lähes huomaamaton. Aukaistava poistumistikas Tuote Pituus Tuotekoodi Hinta, Valkoinen Aukaistava tikas, perusosa m ,57 Väritaulukko aukaistava tikas HBP Tum. harmaa RR2 Valkoinen RR20 Tum. ruskea RR2 Musta RR Aukaistava tikas, jatko-osa 0,9 m ,84 9

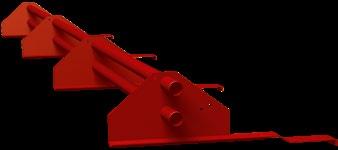

10 Lumiesteet Lumiesteet ja lumiaita Lumiestepaketti konesaumapeltikatolle Lumiestepaketti pelti- ja huopakatolle Lumiaita 2,5 m tiilikatolle Lumiestepaketti tiilikatolle Lumiesteet ja -aidat Tuotekoodi Hinta Tuote Pituus Sinkitty Maalattu Sinkitty Maalattu Lumiesteputki Ø 2 mm 000 mm ,1 2,01 Lumiesteen lisäprofiili konesaumakatolle 2-putkiselle lumiesteelle Lumiesteen lisäprofiili lukkosaumakatolle 2-putkiselle lumiesteelle Lumiaitaprofiili Korkeus 205 mm, jatkon limitys 65 mm Lisäprofiili lumiaidalle kiinnitys ruuveilla lumiaitaan. Kone- ja lukkosaumaan 100 mm ,14 16,56 90 mm ,74 17, mm ,51 76, mm ,90 67,76 Tum. harmaa RR2 Tum. ruskea RR2 Musta RR 10

11 Lumiesteet Lumiestekiinnikkeet/raudat Tuotekoodi Hinta Tuote Katon tyyppi Sinkitty Maalattu Sinkitty Maalattu Lumiesterauta 50/40 2-P Kone- ja Ruodejaolle 50, putken lukkosauma, ,84 10,98 alapinta 40 mm, ei sisällä profiilipelti Lumiesterauta 400/40 2-P Ruodejaolle 400, putken alapinta 40 mm, ei sisällä Lumiesterauta 480/50 2-P Ruodejaolle 480, putken alapinta 50 mm, ei sisällä Lumiesterauta 580/50 2-P Ruodejaolle 580, putken alapinta 50 mm, ei sisällä Lumiesterauta 50/70 1-P Ruodejaolle 50, putken alapinta 70 mm, ei sisällä Lumiester. tiilikuv. 50/40/1 Tiilikuvion pituus 50, kuvion korkeusero 1 mm, ei sisällä Lumiester. tiilikuv. 400/0/2 Tiilikuvion pituus 400, kuvion korkeusero 2 mm, ei sisällä Lumiester. tiilikuv. 450/0/2 Tiilikuvion pituus 450, kuvion korkeusero 2 mm, ei sisällä Lumiesterauta, tiilikat. 1-P Asennus apuruoteeseen, ei sisällä Lumiesterauta tiilikat. 2-P Asennus apuruoteeseen, ei sisällä Lumiesterauta sileään tiilikat. 2-P Asennus apuruoteeseen, ei sisällä Lumiaitakiinnike Kiinnitys vaatii lisäksi lumiesteraudan (ei sovellu käytettäväksi tiilikuvioraudan kanssa Profiilipelti ja huopakatto Profiilipelti ja huopakatto Profiilipelti ja huopakatto Profiilipelti ja huopakatto Tiilikuvioprofiili/ tiilen mitta 50 mm Tiilikuvioprofiili/ tiilen mitta 400 mm Tiilikuvioprofiili/ tiilen mitta 450 mm ,82 12, ,99 18, ,15 20, ,88 9, ,71 10, ,4 12, ,66 1,41 Tiilikatolle ,14 1,97 Tiilikatolle ,80 14,62 Sileälle tiilikatolle ,4 16,62 Kone- ja lukkosauma, suora profiilipelti ,8 18,85 Alennusryhmä Kattoturva 12 Vastaraudat rivikatoille Tuotekoodi Hinta Tuote Katon tyyppi Sinkitty Maalattu Sinkitty Maalattu Vastarauta Lumiesteraudan 50/40 ja 400/40 kiinnittämiseksi konesaumaan, ei sisällä Konesauma ,06 4,10 Vastarauta Lumiesteraudan 50/40 ja 400/40 kiinnittämiseksi kone- ja lukkosaumoihin, ei sisällä Kone- ja lukkosauma ,08 5,9 Tum. harmaa RR2 Tum. ruskea RR2 Musta RR 11

12 Kattosilta Kattosilta ja tarvikkeet Kattosilta Kiinnike tiilikatolle Kiinnike lukko- ja konesaumapeltikatolle Kattosillan turvakaide Päätystoppari Käsijohdelaippa Käsijohde/välitanko Ristikkolaippa Pystytolppa Kattosilta ja tarvikkeet Tuotekoodi Hinta Tuote Pituus Sinkitty Maalattu Sinkitty Maalattu Kattosilta 000 mm Säätölevy Kattosillan kiinnitykseen tarvitaan lisäksi 1 kiinnike per säätölevy (saumakatolle myös vastarauta) 000 mm , ,67 Tum. harmaa RR2 Tum. ruskea RR2 Musta RR Köysikiinnike kattosiltaan ,99 12

13 Kattosilta Kattosiltakiinnikkeet/raudat Tuotekoodi Hinta Tuote Katon tyyppi Sinkitty Maalattu Sinkitty Maalattu Kattosiltarauta 50/40 2-P Kone- ja Ruodejaolle 50, putken lukkosauma, ,84 10,98 alapinta 40 mm, ei sisällä profiilipelti Kattosiltarauta 400/40 2-P Ruodejaolle 400, putken alapinta 40 mm, ei sisällä Kattosiltarauta 480/50 2-P Ruodejaolle 480, putken alapinta 50 mm, ei sisällä Kattosiltarauta 580/50 2-P Ruodejaolle 580, putken alapinta 50 mm, ei sisällä Kattolsiltarauta 50/70 1-P Ruodejaolle 50, putken alapinta 70 mm, ei sisällä Kattosiltar. tiilikuv. 50/40/1 Tiilikuvion pituus 50, kuvion korkeusero 1 mm, ei sisällä Kattosiltar. tiilikuv. 400/0/2 Tiilikuvion pituus 400, kuvion korkeusero 2 mm, ei sisällä Kattosiltar. tiilikuv. 450/0/2 Tiilikuvion pituus 450, kuvion korkeusero 2 mm, ei sisällä Kattosiltarauta, tiilikat. 1-P Asennus apuruoteeseen, ei sisällä Kattosiltarauta tiilikat. 2-P Asennus apuruoteeseen, ei sisällä Lumiesterauta sileään tiilikat. 2-P Asennus apuruoteeseen, ei sisällä Profiilipelti ja huopakatto Profiilipelti ja huopakatto Profiilipelti ja huopakatto Profiilipelti ja huopakatto Tiilikuvioprofiili/ tiilen mitta 50 mm Tiilikuvioprofiili/ tiilen mitta 400 mm Tiilikuvioprofiili/ tiilen mitta 450 mm ,82 12, ,99 18, ,15 20, ,88 9, ,71 10, ,4 12, ,66 1,41 Tiilikatolle ,14 1,97 Tiilikatolle ,80 14,62 Sileälle tiilikatolle ,4 16,62 Alennusryhmä Kattoturva 12 Kattosillan turvakaide Tuotekoodi Hinta Tuote Sinkitty Maalattu Sinkitty Maalattu Pystytolppa 2 mm putkea ,1 Käsijohde/ välitanko 2 mm putkea ,1 Päätystoppari 2 mm putkea ,71 Käsijohdelaippa Ristikkolaippapari Putkiklemmari , ,88 Tum. harmaa RR2 Tum. ruskea RR2 Musta RR 1

14 Turvakiskot Nousukisko seinätikkaaseen Lindabin seinätikkaaseen kiinnitettävä nousukiskojärjestelmä on standardien EN 5-1 ja EN 64:1992 mukaan CE-Tyyppihyväksytty putoamissuojalaite. Pystyturvajärjestelmä on tarkoitettu asuin- ja teollisuusrakennusten nousutikkaiden putoamissuojaimeksi. Saatavilla sinkittynä, ei väreissä. Nousukisko Tuotekoodi Hinta Tuote Sinkitty Sinkitty Nousukisko m ,29 Poistumiskaari 2 m Suora osuus 1 m 12a 210,99 Poistumiskaari m Suora osuus 2 m 12b 262,65 Poistumiskaari 2 m oikea Suora osuus 1 m 12ao 275,94 Poistumiskaari m oikea Suora osuus 2 m 12bo 27,60 Puolakiinnike 1 27,60 Liitoskiinnike Kiskotarrain pystykiskolle Opaskilpi muovia Voidaan käyttää myös puolakiinnikkeenä 14 21, ,27 Pakollinen 18 6,72 Vaakakisko kattosiltaan Lindabin vaakaturvajärjestelmä on standardien EN 795:1996 mukaan CE-Tyyppihyväksytty putoamissuojalaite. Vaakaturvajärjestelmä on tarkoitettu kattojen ja teollisuuden huoltoteiden putoamissuojaimeksi. Saatavilla sinkittynä, ei väreissä. Vaakakisko Tuotekoodi Hinta Tuote Sinkitty Sinkitty Vaakakisko 6 m ,62 Välikiinnike Kiinnitys pultilla (10 mm) 21 14,12 Liitoskiinnike Kiinnitetään 7 pultilla (10 mm) 22 19,21 Avattava Kiinnitys 1 päätytoppari pultilla (10 mm) 2 24,59 Kiinteä Kiinnitys 1 päätytoppari pultilla (10 mm) 24 14,12 Vaakavaunu ,8 Tum. harmaa RR2 Tum. ruskea RR2 Musta RR 14

15 Värikartta Varastoitavat värit kattoturvatuotteille RR2 RR29 RR2 RR Tilauksesta myös muita värejä. Kysy lisää myynnistämme. Painoteknisistä syistä tarkka värimääritys saadaan ainoastaan näytepalasta. Pyydä näytepala tarvittaessa. 15
