Lämpötila-aistimukseen vaikuttavia tekijöitä ovat:

Koko: px
Aloita esitys sivulta:

Download "Lämpötila-aistimukseen vaikuttavia tekijöitä ovat:"

Transkriptio

1 2.2 Lämmitys Lämmitysjärjestelmät, yleistä Rakennuksen sisäilmasto vaikuttaa ihmisten terveyteen ja viihtyvyyteen ratkaisevasti. Lämpöja kosteusolosuhteet (ilman ja pintojen lämpötila, ilman suhteellinen kosteus, ilman liikenopeus) vaikuttavat kehon lämmönluovutukseen ja siten aineenvaihdunnan tasapainoon. Aineenvaihdunnan tuottaman lämmön on poistuttava kehosta kohottamatta sisäosien lämpötilaa. Mukavaksi koettu lämpötila-alue riippuu yksilöllisestä lämmön tuotosta ja on varsin kapea muutaman asteen alue. Keskimäärin ihmiset ovat tyytyväisiä C lämpötiloihin. Erityisryhmillä (lapset, vanhukset, paikallaan olevat henkilöt) lämpötilataso saattaa olla 1 2 C korkeampi. Korkeammat lämpötilat lisäävät ihmisten oireita ja lämmin ilma tuntuu kuivemmalta ja tunkkaisemmalta. Alhaisemmat lämpötilat lisäävät vedon tunnetta. Lämpötilan mukavuustasoon vaikuttaa myös tiloissa tapahtuvan työn ja toiminnan raskaus. Vedon tunne aiheutuu ihon paikallisesta jäähtymisestä. Jotta vedon tunnetta ei aiheutuisi, tulee ilman liikenopeuden olla oikea suhteessa ilman lämpötilaan. Yleensä ilman liikenopeuden tulee oleskeluvyöhykkeellä olla alle 0,15 m/s. Lämpötila-aistimukseen vaikuttavia tekijöitä ovat: ympäröivien pintojen lämpötila, etenkin kylmä lattia ja ikkuna, lämpötilan vaihtelu, muutosnopeus, paikalliset lämpötilaerot, etenkin pystysuunnassa, lämpösäteily, etenkin epäsymmetrinen, vedon tunne ilman liike, kylmät pinnat, epäsymmetrinen lämpösäteily. Rakennuksen lämpötase muodostuu lämpöhäviöistä (rakennuksesta poistuvat lämpövirrat) ja rakennukseen tulevista lämpövirroista. Lämpöhäviöt aiheutuvat ulkovaipan läpi johtuvasta lämmöstä ja ilmanvaihdon poistoilman ja viemäriin johdetun lämpimän käyttöveden mukana poistuvasta lämmöstä. Toimisto- ja liikerakennuksissa sisäisillä lämpökuormilla (valaistuksen, sähkölaitteiden ja ihmisten lämmönluovutus) on ratkaiseva merkitys tilojen lämpötiloille Lämmitysjärjestelmän osat Lämmönkehitys, lämmöntuotanto Lämmönkehityslaitteiksi kutsutaan laitteita, jotka muuttavat ulkopuolisesta lähteestä tulevan energian rakennuksessa hyödynnettäväksi lämmöksi. Yleisimpiä lämmönkehityslaitteita ovat: kaukolämpölaitteet (taajama-alueilla), erilaiset keskuslämmityskattilat (öljy, kaasu, puu), sähkölämmitys (varaava tai suora), lämpöpumppu (maalämpöpumppu, ilmalämpöpumppu). Energiakatselmoijan käsikirja Osa 2 Luku 2 5

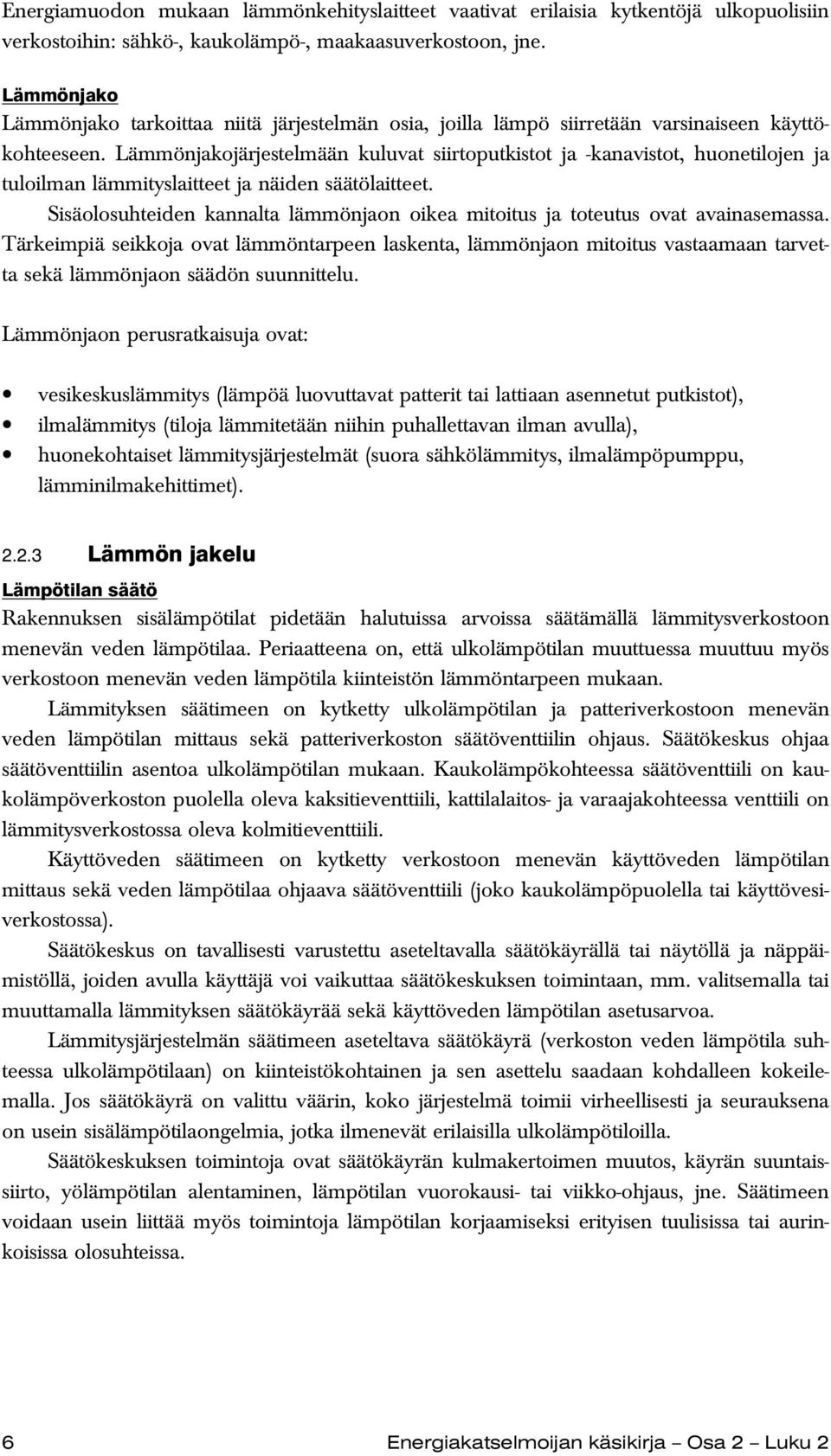

2 Energiamuodon mukaan lämmönkehityslaitteet vaativat erilaisia kytkentöjä ulkopuolisiin verkostoihin: sähkö-, kaukolämpö-, maakaasuverkostoon, jne. Lämmönjako Lämmönjako tarkoittaa niitä järjestelmän osia, joilla lämpö siirretään varsinaiseen käyttökohteeseen. Lämmönjakojärjestelmään kuluvat siirtoputkistot ja -kanavistot, huonetilojen ja tuloilman lämmityslaitteet ja näiden säätölaitteet. Sisäolosuhteiden kannalta lämmönjaon oikea mitoitus ja toteutus ovat avainasemassa. Tärkeimpiä seikkoja ovat lämmöntarpeen laskenta, lämmönjaon mitoitus vastaamaan tarvetta sekä lämmönjaon säädön suunnittelu. Lämmönjaon perusratkaisuja ovat: vesikeskuslämmitys (lämpöä luovuttavat patterit tai lattiaan asennetut putkistot), ilmalämmitys (tiloja lämmitetään niihin puhallettavan ilman avulla), huonekohtaiset lämmitysjärjestelmät (suora sähkölämmitys, ilmalämpöpumppu, lämminilmakehittimet) Lämmön jakelu Lämpötilan säätö Rakennuksen sisälämpötilat pidetään halutuissa arvoissa säätämällä lämmitysverkostoon menevän veden lämpötilaa. Periaatteena on, että ulkolämpötilan muuttuessa muuttuu myös verkostoon menevän veden lämpötila kiinteistön lämmöntarpeen mukaan. Lämmityksen säätimeen on kytketty ulkolämpötilan ja patteriverkostoon menevän veden lämpötilan mittaus sekä patteriverkoston säätöventtiilin ohjaus. Säätökeskus ohjaa säätöventtiilin asentoa ulkolämpötilan mukaan. Kaukolämpökohteessa säätöventtiili on kaukolämpöverkoston puolella oleva kaksitieventtiili, kattilalaitos- ja varaajakohteessa venttiili on lämmitysverkostossa oleva kolmitieventtiili. Käyttöveden säätimeen on kytketty verkostoon menevän käyttöveden lämpötilan mittaus sekä veden lämpötilaa ohjaava säätöventtiili (joko kaukolämpöpuolella tai käyttövesiverkostossa). Säätökeskus on tavallisesti varustettu aseteltavalla säätökäyrällä tai näytöllä ja näppäimistöllä, joiden avulla käyttäjä voi vaikuttaa säätökeskuksen toimintaan, mm. valitsemalla tai muuttamalla lämmityksen säätökäyrää sekä käyttöveden lämpötilan asetusarvoa. Lämmitysjärjestelmän säätimeen aseteltava säätökäyrä (verkoston veden lämpötila suhteessa ulkolämpötilaan) on kiinteistökohtainen ja sen asettelu saadaan kohdalleen kokeilemalla. Jos säätökäyrä on valittu väärin, koko järjestelmä toimii virheellisesti ja seurauksena on usein sisälämpötilaongelmia, jotka ilmenevät erilaisilla ulkolämpötiloilla. Säätökeskuksen toimintoja ovat säätökäyrän kulmakertoimen muutos, käyrän suuntaissiirto, yölämpötilan alentaminen, lämpötilan vuorokausi- tai viikko-ohjaus, jne. Säätimeen voidaan usein liittää myös toimintoja lämpötilan korjaamiseksi erityisen tuulisissa tai aurinkoisissa olosuhteissa. 6 Energiakatselmoijan käsikirja Osa 2 Luku 2

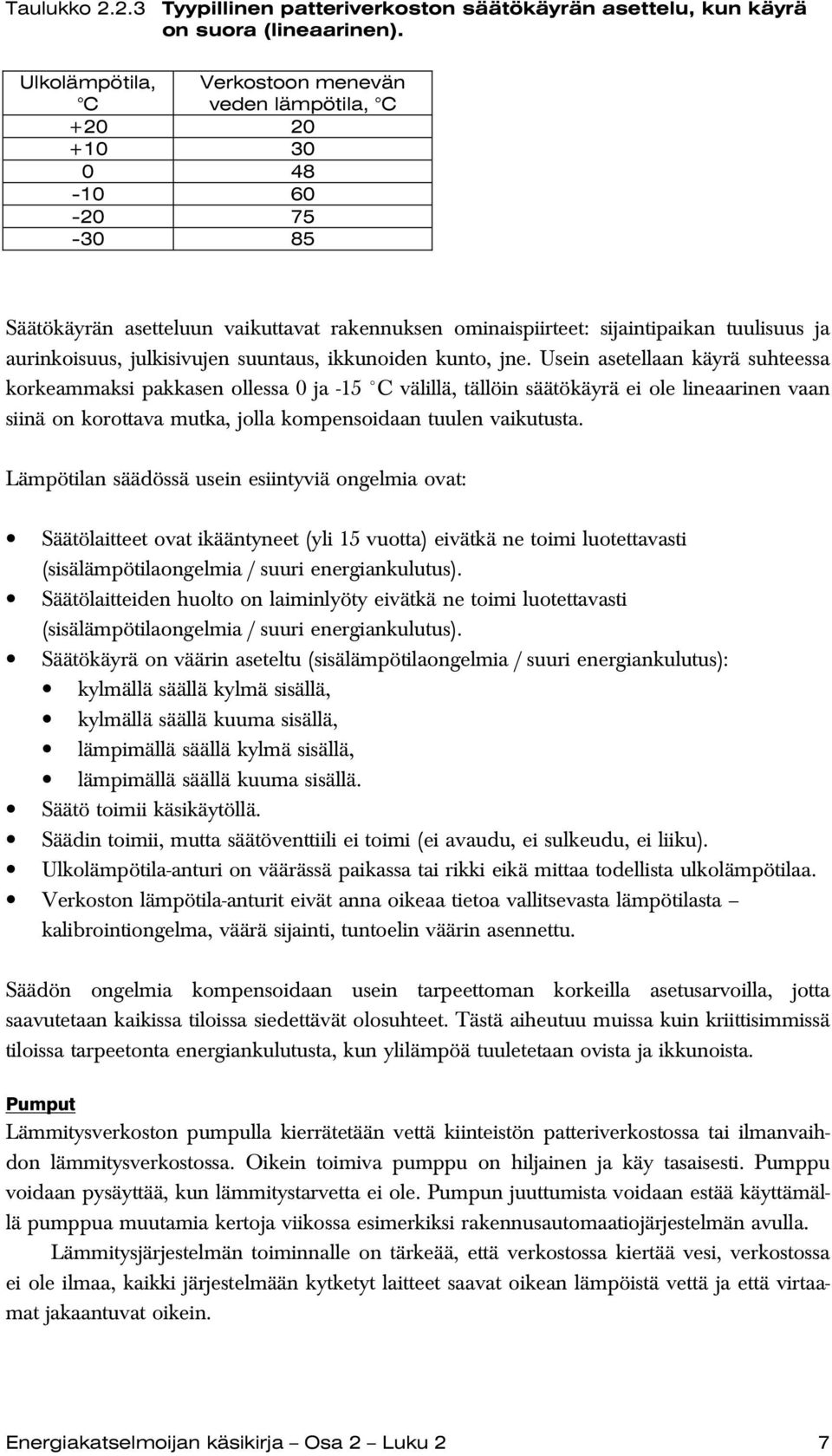

3 Taulukko Tyypillinen patteriverkoston säätökäyrän asettelu, kun käyrä on suora (lineaarinen). Ulkolämpötila, C Verkostoon menevän veden lämpötila, C Säätökäyrän asetteluun vaikuttavat rakennuksen ominaispiirteet: sijaintipaikan tuulisuus ja aurinkoisuus, julkisivujen suuntaus, ikkunoiden kunto, jne. Usein asetellaan käyrä suhteessa korkeammaksi pakkasen ollessa 0 ja -15 C välillä, tällöin säätökäyrä ei ole lineaarinen vaan siinä on korottava mutka, jolla kompensoidaan tuulen vaikutusta. Lämpötilan säädössä usein esiintyviä ongelmia ovat: Säätölaitteet ovat ikääntyneet (yli 15 vuotta) eivätkä ne toimi luotettavasti (sisälämpötilaongelmia / suuri energiankulutus). Säätölaitteiden huolto on laiminlyöty eivätkä ne toimi luotettavasti (sisälämpötilaongelmia / suuri energiankulutus). Säätökäyrä on väärin aseteltu (sisälämpötilaongelmia / suuri energiankulutus): kylmällä säällä kylmä sisällä, kylmällä säällä kuuma sisällä, lämpimällä säällä kylmä sisällä, lämpimällä säällä kuuma sisällä. Säätö toimii käsikäytöllä. Säädin toimii, mutta säätöventtiili ei toimi (ei avaudu, ei sulkeudu, ei liiku). Ulkolämpötila-anturi on väärässä paikassa tai rikki eikä mittaa todellista ulkolämpötilaa. Verkoston lämpötila-anturit eivät anna oikeaa tietoa vallitsevasta lämpötilasta kalibrointiongelma, väärä sijainti, tuntoelin väärin asennettu. Säädön ongelmia kompensoidaan usein tarpeettoman korkeilla asetusarvoilla, jotta saavutetaan kaikissa tiloissa siedettävät olosuhteet. Tästä aiheutuu muissa kuin kriittisimmissä tiloissa tarpeetonta energiankulutusta, kun ylilämpöä tuuletetaan ovista ja ikkunoista. Pumput Lämmitysverkoston pumpulla kierrätetään vettä kiinteistön patteriverkostossa tai ilmanvaihdon lämmitysverkostossa. Oikein toimiva pumppu on hiljainen ja käy tasaisesti. Pumppu voidaan pysäyttää, kun lämmitystarvetta ei ole. Pumpun juuttumista voidaan estää käyttämällä pumppua muutamia kertoja viikossa esimerkiksi rakennusautomaatiojärjestelmän avulla. Lämmitysjärjestelmän toiminnalle on tärkeää, että verkostossa kiertää vesi, verkostossa ei ole ilmaa, kaikki järjestelmään kytketyt laitteet saavat oikean lämpöistä vettä ja että virtaamat jakaantuvat oikein. Energiakatselmoijan käsikirja Osa 2 Luku 2 7

4 Tyypillisiä ongelmia: pumppu juuttunut pysähdyksiin, pitää ääntä tai käy epätasaisesti pumppu ikääntynyt, huolto laiminlyöty, pumppu äänekäs, verkostossa ääniongelmia verkostoa ei ole ilmattu tyhjennyksen jälkeisen täytön jälkeen, pumppu äänekäs, verkostossa ääniongelmia pumppu väärin mitoitettu ja sen teho on liian suuri kyseiseen järjestelmään, pumppu kierrättää vettä epätasaisesti verkoston eri osissa, ks. lämmitysverkoston perussäädön tarve. Pumpun ja vesikierron ongelmat aiheuttavat tarpeetonta energiankulutusta tiloissa, joissa vesivirta on liian suuri ja ylilämpöä tuuletetaan ulos. Paisuntajärjestelmä Paisuntalaitteiden avulla lämmitysverkostossa pidetään riittävä painetaso niin, että myös ylimpien kerrosten pattereissa kiertää vesi. Pumpulla kierrätetään verkoston vettä, mutta verkoston painetasoa ylläpitää paisuntajärjestelmä. Paisunta-astia ottaa vastaan veden lämpötilavaihteluista johtuvat veden tilavuuden muutokset. Jos paisunta-astia ja verkosto ovat kunnossa pysyy lämmitysverkostossa riittävä paine ilman, että sinne täytyy lisätä vettä. Veden lisäämisen syyt tulee aina selvittää. Paisuntajärjestelmät olivat vielä 1980-luvun alussa usein avoimia säiliöitä, jotka sijoitettiin rakennuksen ylimpään osaan. Nykyään käytetään useimmiten suljettua paisuntajärjestelmää, jolloin veden lämpenemisestä aiheutuvan laajentumisen ottaa vastaa kalvopaisuntaastia. Suuremmissa rakennuksissa käytetään myös paisunta-automaatteja, joissa paisuntaastiaan yhdistetyt pumput pitävät verkoston paineen vakiona. Rakennuksissa, joissa on 1 2 kerrosta patteriverkoston normaali painealue on 0,8 1,2 bar ( kpa). Korkeammissa 2 6 kerroksisissa rakennuksissa painealue on 2,4 3 bar ( kpa). Paisuntajärjestelmän tyypillisiä vikoja: avoin paisunta-astia on syöpynyt ja vuotaa, verkostosta paisunta-astiaan johtava putki on tukkeutunut tai syöpynyt eikä vesi pääse astiaan varoventtiili päästää vettä, kun verkoston lämpötila nousee, kalvopaisunta-astian kalvo on rikki ja astia on täynnä vettä paisunta ei toimi, kalvopaisunta-astia on liian pieni tai sen esipaine ei ole oikea, paisuntatilavuus ei riitä varoventtiili päästää vettä, kun verkoston lämpötila nousee, kalvopaisunta-astian esipaine on liian alhainen vesi ei kierrä ylimmissä pattereissa. Lämmitysverkostossa on varoventtiili suojaamassa laitteita rikkoontumiselta mahdollisen toimintahäiriön sattuessa. Varoventtiili estää paineen liiallisen nousun. Varoventtiili on jousikuormitteinen venttiili, joka aukeaa tietyssä ennalta määrätyssä paineessa estäen liiallisen paineen kehittymisen suljettuun verkostoon. 8 Energiakatselmoijan käsikirja Osa 2 Luku 2

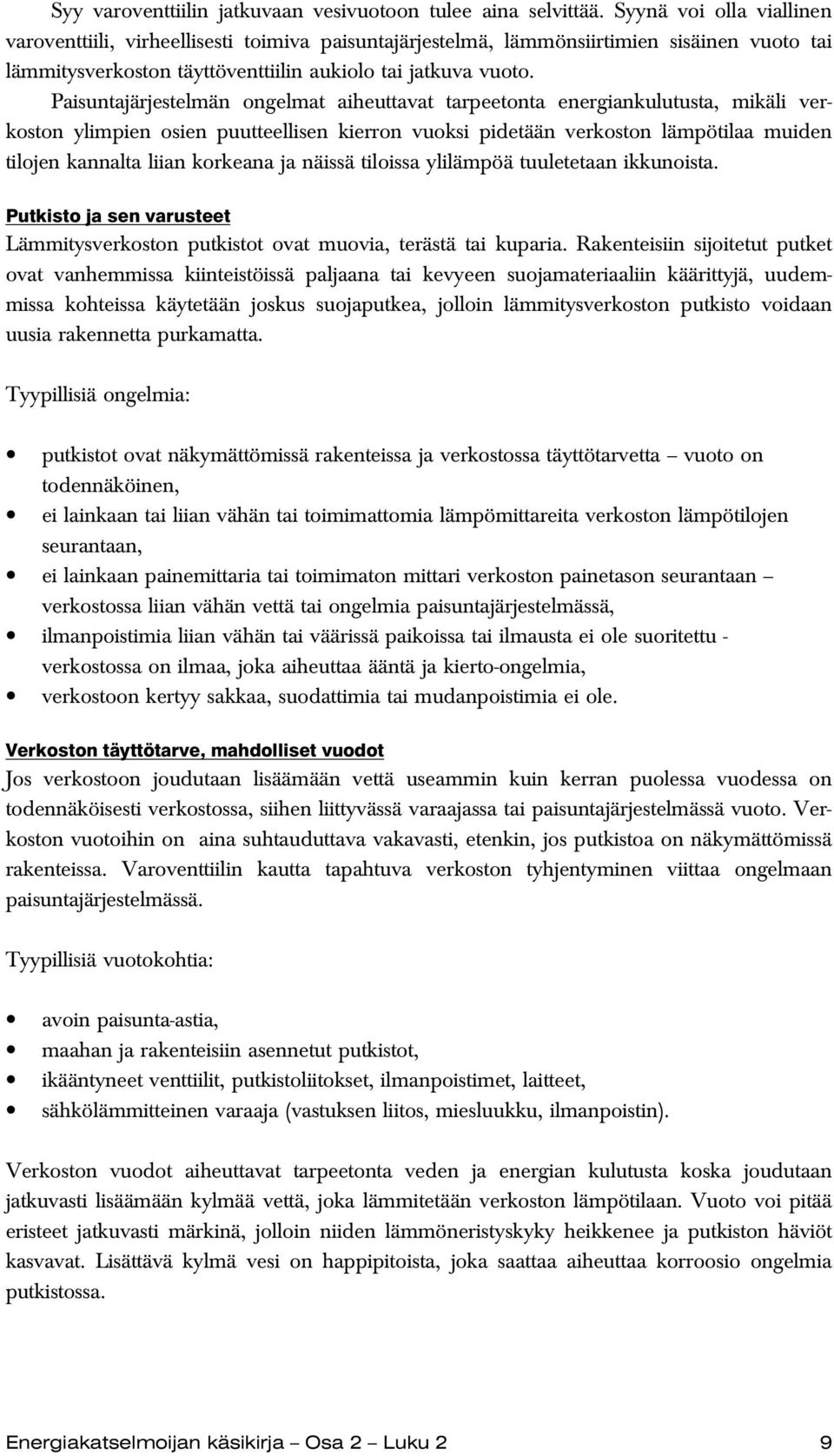

5 Syy varoventtiilin jatkuvaan vesivuotoon tulee aina selvittää. Syynä voi olla viallinen varoventtiili, virheellisesti toimiva paisuntajärjestelmä, lämmönsiirtimien sisäinen vuoto tai lämmitysverkoston täyttöventtiilin aukiolo tai jatkuva vuoto. Paisuntajärjestelmän ongelmat aiheuttavat tarpeetonta energiankulutusta, mikäli verkoston ylimpien osien puutteellisen kierron vuoksi pidetään verkoston lämpötilaa muiden tilojen kannalta liian korkeana ja näissä tiloissa ylilämpöä tuuletetaan ikkunoista. Putkisto ja sen varusteet Lämmitysverkoston putkistot ovat muovia, terästä tai kuparia. Rakenteisiin sijoitetut putket ovat vanhemmissa kiinteistöissä paljaana tai kevyeen suojamateriaaliin käärittyjä, uudemmissa kohteissa käytetään joskus suojaputkea, jolloin lämmitysverkoston putkisto voidaan uusia rakennetta purkamatta. Tyypillisiä ongelmia: putkistot ovat näkymättömissä rakenteissa ja verkostossa täyttötarvetta vuoto on todennäköinen, ei lainkaan tai liian vähän tai toimimattomia lämpömittareita verkoston lämpötilojen seurantaan, ei lainkaan painemittaria tai toimimaton mittari verkoston painetason seurantaan verkostossa liian vähän vettä tai ongelmia paisuntajärjestelmässä, ilmanpoistimia liian vähän tai väärissä paikoissa tai ilmausta ei ole suoritettu - verkostossa on ilmaa, joka aiheuttaa ääntä ja kierto-ongelmia, verkostoon kertyy sakkaa, suodattimia tai mudanpoistimia ei ole. Verkoston täyttötarve, mahdolliset vuodot Jos verkostoon joudutaan lisäämään vettä useammin kuin kerran puolessa vuodessa on todennäköisesti verkostossa, siihen liittyvässä varaajassa tai paisuntajärjestelmässä vuoto. Verkoston vuotoihin on aina suhtauduttava vakavasti, etenkin, jos putkistoa on näkymättömissä rakenteissa. Varoventtiilin kautta tapahtuva verkoston tyhjentyminen viittaa ongelmaan paisuntajärjestelmässä. Tyypillisiä vuotokohtia: avoin paisunta-astia, maahan ja rakenteisiin asennetut putkistot, ikääntyneet venttiilit, putkistoliitokset, ilmanpoistimet, laitteet, sähkölämmitteinen varaaja (vastuksen liitos, miesluukku, ilmanpoistin). Verkoston vuodot aiheuttavat tarpeetonta veden ja energian kulutusta koska joudutaan jatkuvasti lisäämään kylmää vettä, joka lämmitetään verkoston lämpötilaan. Vuoto voi pitää eristeet jatkuvasti märkinä, jolloin niiden lämmöneristyskyky heikkenee ja putkiston häviöt kasvavat. Lisättävä kylmä vesi on happipitoista, joka saattaa aiheuttaa korroosio ongelmia putkistossa. Energiakatselmoijan käsikirja Osa 2 Luku 2 9

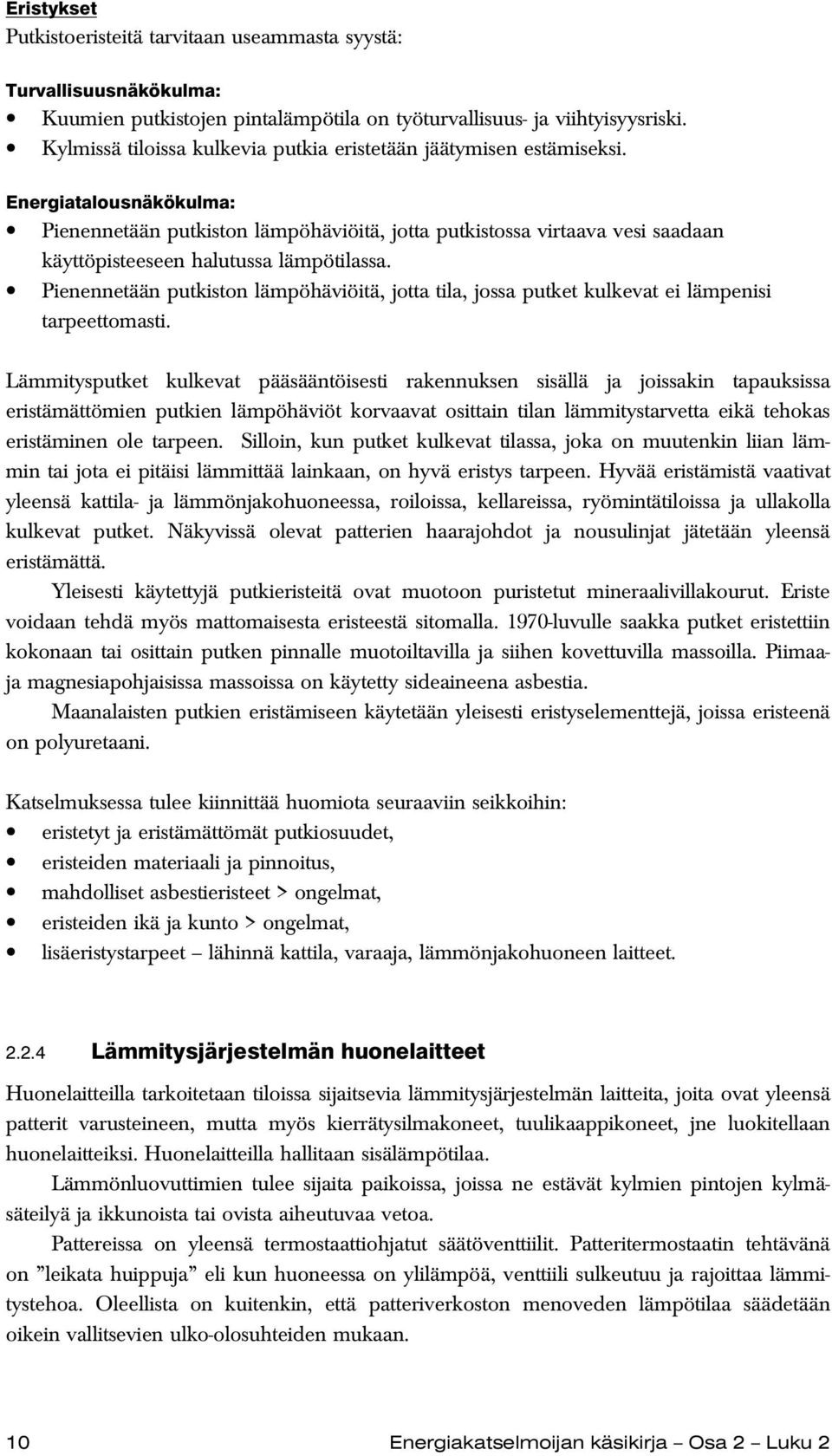

6 Eristykset Putkistoeristeitä tarvitaan useammasta syystä: Turvallisuusnäkökulma: Kuumien putkistojen pintalämpötila on työturvallisuus- ja viihtyisyysriski. Kylmissä tiloissa kulkevia putkia eristetään jäätymisen estämiseksi. Energiatalousnäkökulma: Pienennetään putkiston lämpöhäviöitä, jotta putkistossa virtaava vesi saadaan käyttöpisteeseen halutussa lämpötilassa. Pienennetään putkiston lämpöhäviöitä, jotta tila, jossa putket kulkevat ei lämpenisi tarpeettomasti. Lämmitysputket kulkevat pääsääntöisesti rakennuksen sisällä ja joissakin tapauksissa eristämättömien putkien lämpöhäviöt korvaavat osittain tilan lämmitystarvetta eikä tehokas eristäminen ole tarpeen. Silloin, kun putket kulkevat tilassa, joka on muutenkin liian lämmin tai jota ei pitäisi lämmittää lainkaan, on hyvä eristys tarpeen. Hyvää eristämistä vaativat yleensä kattila- ja lämmönjakohuoneessa, roiloissa, kellareissa, ryömintätiloissa ja ullakolla kulkevat putket. Näkyvissä olevat patterien haarajohdot ja nousulinjat jätetään yleensä eristämättä. Yleisesti käytettyjä putkieristeitä ovat muotoon puristetut mineraalivillakourut. Eriste voidaan tehdä myös mattomaisesta eristeestä sitomalla luvulle saakka putket eristettiin kokonaan tai osittain putken pinnalle muotoiltavilla ja siihen kovettuvilla massoilla. Piimaaja magnesiapohjaisissa massoissa on käytetty sideaineena asbestia. Maanalaisten putkien eristämiseen käytetään yleisesti eristyselementtejä, joissa eristeenä on polyuretaani. Katselmuksessa tulee kiinnittää huomiota seuraaviin seikkoihin: eristetyt ja eristämättömät putkiosuudet, eristeiden materiaali ja pinnoitus, mahdolliset asbestieristeet > ongelmat, eristeiden ikä ja kunto > ongelmat, lisäeristystarpeet lähinnä kattila, varaaja, lämmönjakohuoneen laitteet Lämmitysjärjestelmän huonelaitteet Huonelaitteilla tarkoitetaan tiloissa sijaitsevia lämmitysjärjestelmän laitteita, joita ovat yleensä patterit varusteineen, mutta myös kierrätysilmakoneet, tuulikaappikoneet, jne luokitellaan huonelaitteiksi. Huonelaitteilla hallitaan sisälämpötilaa. Lämmönluovuttimien tulee sijaita paikoissa, joissa ne estävät kylmien pintojen kylmäsäteilyä ja ikkunoista tai ovista aiheutuvaa vetoa. Pattereissa on yleensä termostaattiohjatut säätöventtiilit. Patteritermostaatin tehtävänä on leikata huippuja eli kun huoneessa on ylilämpöä, venttiili sulkeutuu ja rajoittaa lämmitystehoa. Oleellista on kuitenkin, että patteriverkoston menoveden lämpötilaa säädetään oikein vallitsevien ulko-olosuhteiden mukaan. 10 Energiakatselmoijan käsikirja Osa 2 Luku 2

7 Tyypillisimpiä vikoja ovat: Termostaattinen patteriventtiili on väärässä paikassa ei riittävän kaukana usein avattavan oven tai ikkunan välittömästä läheisyydestä ja lämmittävistä laitteista. Termostaattinen patteriventtiili on väärässä asennossa eri valmistajilla on ohjeita venttiilien oikeasta asennustavasta (termostaattiosa ei saa olla pystysuorassa). Termostaattinen patteriventtiili on peitetty kalusteilla ja verhoilla peitetty termostaatti ei tunne todellista sisälämpötilaa. Termostaattinen patteriventtiili on rikki väärin käsitelty ja rikkoontunut venttiili ei toimi luotettavasti. Termostaattinen patteriventtiili on juuttunut auki tai kiinni venttiilin sisällä säätävä osa ei liiku. Patteriventtiilin tulee olla esisäädöllä varustettu patteriverkoston perussäädön toteuttamisen edellytyksenä on, että verkostossa on linjasäätöventtiilit ja esisäädettävät patteriventtiilit. Tarkista tyyppitiloissa katselmuksen yhteydessä: pattereiden ikä ja asennustapa, patteriventtiileiden tyypit, iät ja kunnot, onko patteriventtiileissä esisäätö, patteriventtiilien asetusarvojen tarkastus, tilojen käyttäjien lyhyt suullinen haastattelu eri vuodenaikoina ilmenevien ongelmien selvittämiseksi. Syitä huonelämpötilojen poikkeamiin: Huoneen lämpöhäviö on laskettu väärin. Seinämissä on jokin rakenteellinen vika esim. elementtien saumat eivät ole tiiviit. Seinien lämmöneristävyys on heikentynyt iän myötä, eristeet ovat siirtyneet. Lämmöneristeiden lämmöneristävyys on heikentynyt kosteusvaurion johdosta. Ikkunoiden ja ovien huonokuntoiset tiivisteet. Ilmanvaihtuvuus on lisääntynyt tai vähentynyt ilmanvaihtojärjestelmän epätasapainon johdosta. Lämmönluovuttimet on peitetty paksulla verholla tai huonekaluilla, jolloin niiden lämmönluovutus heikkenee mitoitusarvosta. Termostaattiset patteriventtiilit on peitetty paksuilla verholla tai huonekaluilla, jolloin ne eivät säädä patterin vesivirtaa todellisen huoneen lämpötilan mukaan. Lämmönluovuttimessa on ilmaa. Verkoston vesivirtoja ei ole säädetty tai ne on säädetty väärin, jolloin jokin patteri saa liikaa vettä ja huone lämpenee liikaa, tai jokin patteri saa liian vähän vettä, jolloin huonelämpötila on haluttua lämpötilaa alhaisempi. Energiakatselmoijan käsikirja Osa 2 Luku 2 11

8 2.2.5 Lämmitysverkoston perussäädön tarve ja säätömahdollisuudet Lämmitysverkoston perussäädöllä tarkoitetaan vesikiertoisen järjestelmän vesivirtojen tasapainottamista eli virtaamien säätämistä tilojen lämmöntarvetta vastaaviksi. Perussäädön avulla saadaan sisälämpötilat hallintaan, pienennetään energiankulutusta, poistetaan verkoston ääniongelmat ja joissakin tapauksissa pidennetään verkoston käyttöikää, kun pumppu ja virtaamat saadaan oikealle tasolle. Perussäätöprojektissa patteriverkoston virtaamat määritellään patterikohtaisesti laskettujen lämpöhäviöiden perusteella, venttiilien säätöarvot määritellään laskennallisesti ja säätötyö suoritetaan linjasäätöventtiilien ja esisäädettävien patteriventtiilien avulla. Pumpun toimintapiste tarkistetaan, tarvittaessa uusitaan pumpun juoksupyörä tai koko pumppu. Vanhemmissa kiinteistöissä (ikä yli vuotta) perussäätö harvoin onnistuu olemassa olevilla verkoston varusteilla. Yleensä joudutaan verkoston linjasäätöventtiilit ja patteriventtiilit uusimaan. Patteriventtiilien tulee olla esisäädettäviä ja linjasäätöventtiileissä tulee olla vesivirtojen mittausyhteet. Ensimmäisellä lämmityskaudella perussäädön jälkeen lämmityksen säätökäyrälle etsitään uusi asettelu, joka vastaa verkoston muuttunutta toimintatilaa. Perussäädön toteuttamismahdollisuuksien ja -kustannusten selvittämiseksi on tarkistettava: patteriventtiilien ikä ja tyyppi, onko esisäätöä onko uusimistarvetta, linjasäätöventtiilien ikä, sijainti ja tyyppi, onko mittausyhteitä, ovatko säädettävissä onko uusimistarvetta vai voidaanko vesivirrat mitata muulla tavoin, esim. ultraäänimittausta käyttäen, putkiston eristeiden materiaali ja kunto onko tarvetta asbestipurkutyölle. Lämmitysverkoston perussäädön tarve voidaan todeta seuraavien tunnusmerkkien avulla: epätasaiset ja yleensä osassa rakennusta liian korkeat sisälämpötilat (sisälämpötiloja mitattaessa tai arvioitaessa tulee huomioida sisäisten ja ulkoisten lämmönlähteiden vaikutus), selkeät ongelmahuoneet, joiden alhaisen sisälämpötilan vuoksi joudutaan ylilämmittämään muuta osaa kiinteistöstä, joissakin tiloissa ylilämpöä tuuletetaan ulos myös pakkasella, äänet pattereissa (kohina, naksuminen), suuri energiankulutus Tyypillisiä lämmitysjärjestelmän energiansäästömahdollisuuksia Lämmitysverkoston perussäätö Yleensä ennen kuin rakennuksen sisälämpötilatasoa ryhdytään alentamaan on selvitettävä patteriverkoston perussäädön tarve ja kustannukset. 12 Energiakatselmoijan käsikirja Osa 2 Luku 2

9 Case 1: Lämmitysjärjestelmä, esimerkki kenttätyössä suoritettavasta havainnoinnista ja säästömahdollisuuksien etsimisestä Toimistorakennuksen A-osan sisälämpötilat vaihtelivat +19 C +21 C välillä. Matalan siipirakennuksen (B-osa) sisälämpötilat vaihtelivat +20 C +24 C välillä. Rakennus on liitetty kaukolämpöön ja kummallakin osalla on oma säätöpiiri. A-osan sisälämpötilataso on sopiva, mutta B-osan lämpötilaerojen syyt on selvitettävä tarkemmin. VINKKI: Löytyykö kylmistä tiloista mitään erityistä syytä alhaiseen sisälämpötilaan: patteriventtiili juuttunut kiinni-asentoon, patterissa ilmaa, huonot vanhat ikkunat, huonot tiivisteet, ikkuna ei sulkeudu kunnolla, ilmavuotoja, kylmiä pintoja, liian vähän tai liian pieniä pattereita, liian alhainen sisäänpuhalluslämpötila, liian tehokas ilmanvaihto. Löytyykö kuumista tiloista mitään erityistä syytä korkeaan sisälämpötilaan: paistoiko aurinko huoneeseen mittaushetkellä, oliko huoneessa paljon sisäisiä lämmönlähteitä (atk-laitteet, valaistus ihmiset jne.), ilmanvaihdon vaikutus (korkea sisäänpuhalluslämpötila). Selvitä myös lämmitysverkoston säädettävyys, eli onko linjoissa toimivat kertasäätöventtiilit ja pattereissa esisäädettävät patteriventtiilit? Energiansäästötoimenpiteenä pitäisi tulla mieleen B-osan sisälämpötilatason alentaminen. Ennen kuin B-osan sisälämpötilatasoa ryhdytään alentamaan, on ensin selvitettävä B- osan patteriverkoston perussäädön tarve ja sen kustannukset. Edellä kuvatussa tilanteessa selvitetään kylmien tilojen ongelmat ja korjataan mahdolliset viat (ikkunoiden tiivistys, patterien ilmaus, jne.). Jos sisälämpötilojen hajonta on korjauksen jälkeenkin vielä suuri, on verkosto tasapainotettava. Tasapainotuksen jälkeen voidaan B-osan lämmitysverkoston menoveden lämpötilaa laskea asetusarvoa muuttamalla siten, että sisälämpötilataso laskee n. 2 C. Sisälämpötilan alentaminen Rakennuksen sisälämpötilamittausten sekä kiinteistön käyttö- ja hoitohenkilökunnan haastattelujen perusteella selvitetään rakennuksen keskilämpötilataso ja lämpötilojen tasaisuus. Mittauksissa tulee ottaa huomioon edellä esitetyt mittaustulokseen vaikuttavat tekijät sisälämpötila ei ole yksinomaan lämmitysjärjestelmästä johtuva. Rakennuksen sisälämpötilatasoa voidaan alentaa laskemalla lämmitysverkoston säätökäyrää, jos seuraavat ehdot täyttyvät: rakennuksen sisälämpötilojen hajonta ei ole suurempi kuin 2 3 C, rakennuksessa ei ole ongelmatiloja (kylmä / kuuma). Energiakatselmoijan käsikirja Osa 2 Luku 2 13

10 Lämmitysverkoston vesivirtojen epätasainen jakautuminen johtaa yleensä sisälämpötilojen suureen hajontaan. Kylmimpien tilojen sisälämpötiloja pyritään tällöin usein nostamaan esim. verkoston lämpötilatasoa nostamalla. Näissä tapauksissa on ensin korjattava kylmissä tiloissa olevat mahdolliset ongelmat esim. ikkuna ei sulkeudu kunnolla tai ikkunan tiivisteet ovat huonot tai patterissa on ilmaa jne. Joskus kylmimpien tilojen patterien uusiminen suurempitehoiseksi voi olla koko kiinteistön näkökulmasta kannattava toimenpide. Jos kylmimpien tilojen parannustoimien jälkeen edelleen sisälämpötilojen hajonta on suuri, on lämmitysverkoston vesivirrat tasapainotettava, ks. edellä. Tasapainotuksen jälkeen voidaan verkoston lämpötilatasoa alentaa säätökäyrää laskemalla, jolloin saavutetaan tavoitelämpötilataso eri tiloissa ja samalla myös lämmitysverkoston energiankulutus pienenee. Sisälämpötilatason alentamisen energiansäästö voidaan laskea esim. Motiwatti-ohjelmalla. Nyrkkisääntönä voidaan pitää, että yhden asteen sisälämpötilan lasku vastaa viiden prosentin laskua johtumis- ja vuotoilmanvaihdon energiankulutuksesta. Jos kohteessa toteutetaan sisälämpötilan lasku vain yöllä ja viikonloppuisin, ei em. nyrkkisääntö enää päde. Case 2: Lämmitysjärjestelmä, energiansäästön laskenta Toimistorakennuksen A-osan sisälämpötilat vaihtelivat +19 C +21 C:een välillä. Matalan siipirakennuksen (B-osa) sisälämpötilat vaihtelivat +20 C +24 C:een välillä. Rakennus on liitetty kaukolämpöön ja kummallakin rakennusosalla on oma säätöpiiri. A-osan sisälämpötilataso on sopiva, mutta B-osan lämpötilaerojen syyt on selvitettävä tarkemmin. Energiakatselmuksessa ehdotetaan toimistorakennuksen B-osan sisälämpötilatason laskua kahdella asteella. Säästöä laskettaessa on huomattava, että sisälämpötilatason lasku koskee siis vain B-osaa eli on selvitettävä ensin B-osan johtumisen ja vuotoilmanvaihdon aiheuttama energiankulutus. Koko toimistokohteen energiatase on seuraava: MWh/a % Johtuminen ja vuotoilmanvaihto Ilmanvaihto Käyttövesi 85 5 Yhteensä Toimistorakennuksen B-osan osuus koko kiinteistön johtumisen ja vuotoilmanvaihdon aiheuttamasta energiankulutuksesta voidaan laskea esim. Motiwatti-ohjelmalla. Tässä tapauksessa oletetaan B-osan osuuden olevan 210 MWh/a. Sisälämpötilatason alentamisen (2 C) aikaansaama energiansäästö on siis 10 % B-osan johtumis- ja vuotoilmanvaihto-osuudesta eli 21 MWh/a. 14 Energiakatselmoijan käsikirja Osa 2 Luku 2

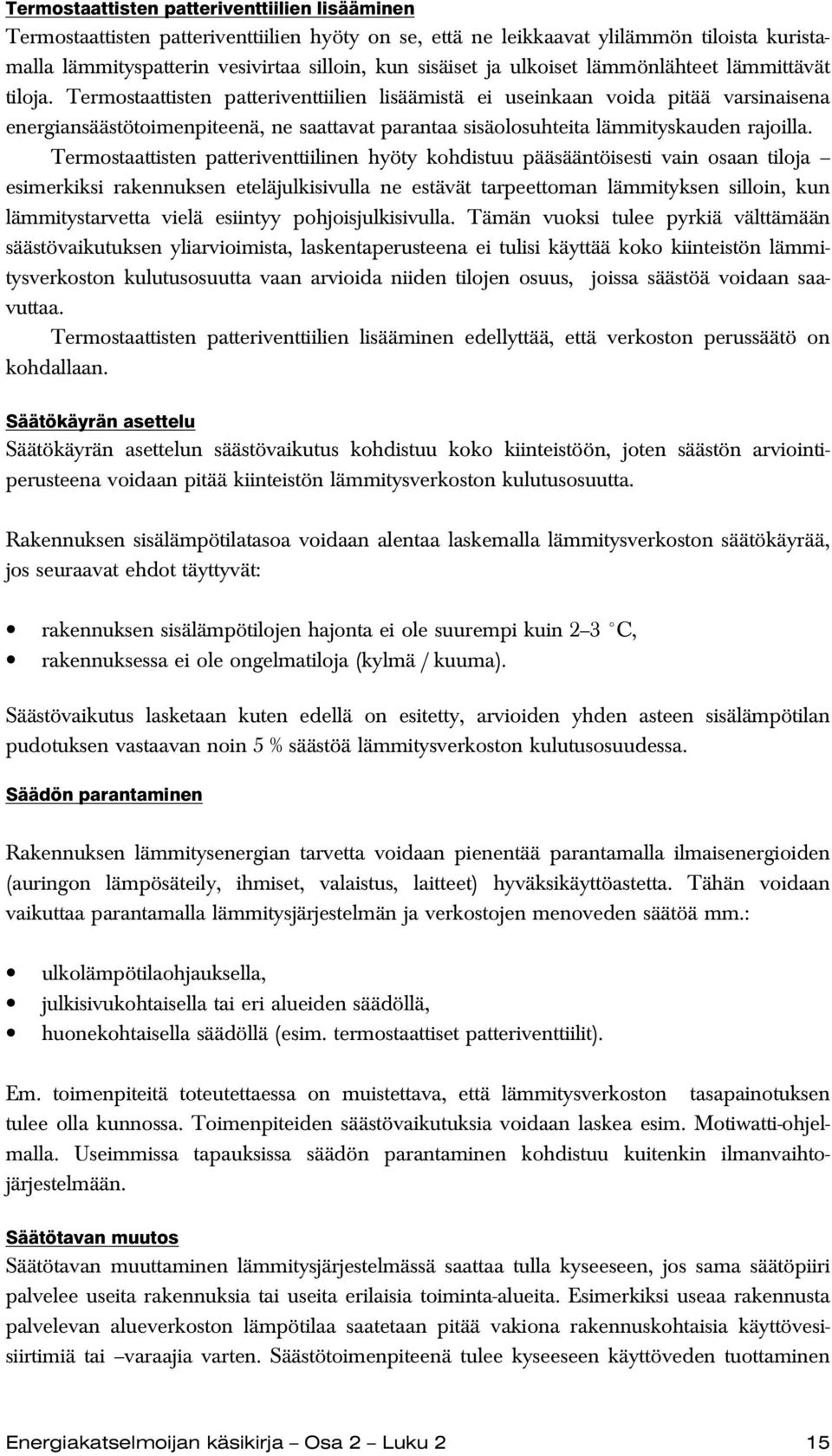

11 Termostaattisten patteriventtiilien lisääminen Termostaattisten patteriventtiilien hyöty on se, että ne leikkaavat ylilämmön tiloista kuristamalla lämmityspatterin vesivirtaa silloin, kun sisäiset ja ulkoiset lämmönlähteet lämmittävät tiloja. Termostaattisten patteriventtiilien lisäämistä ei useinkaan voida pitää varsinaisena energiansäästötoimenpiteenä, ne saattavat parantaa sisäolosuhteita lämmityskauden rajoilla. Termostaattisten patteriventtiilinen hyöty kohdistuu pääsääntöisesti vain osaan tiloja esimerkiksi rakennuksen eteläjulkisivulla ne estävät tarpeettoman lämmityksen silloin, kun lämmitystarvetta vielä esiintyy pohjoisjulkisivulla. Tämän vuoksi tulee pyrkiä välttämään säästövaikutuksen yliarvioimista, laskentaperusteena ei tulisi käyttää koko kiinteistön lämmitysverkoston kulutusosuutta vaan arvioida niiden tilojen osuus, joissa säästöä voidaan saavuttaa. Termostaattisten patteriventtiilien lisääminen edellyttää, että verkoston perussäätö on kohdallaan. Säätökäyrän asettelu Säätökäyrän asettelun säästövaikutus kohdistuu koko kiinteistöön, joten säästön arviointiperusteena voidaan pitää kiinteistön lämmitysverkoston kulutusosuutta. Rakennuksen sisälämpötilatasoa voidaan alentaa laskemalla lämmitysverkoston säätökäyrää, jos seuraavat ehdot täyttyvät: rakennuksen sisälämpötilojen hajonta ei ole suurempi kuin 2 3 C, rakennuksessa ei ole ongelmatiloja (kylmä / kuuma). Säästövaikutus lasketaan kuten edellä on esitetty, arvioiden yhden asteen sisälämpötilan pudotuksen vastaavan noin 5 % säästöä lämmitysverkoston kulutusosuudessa. Säädön parantaminen Rakennuksen lämmitysenergian tarvetta voidaan pienentää parantamalla ilmaisenergioiden (auringon lämpösäteily, ihmiset, valaistus, laitteet) hyväksikäyttöastetta. Tähän voidaan vaikuttaa parantamalla lämmitysjärjestelmän ja verkostojen menoveden säätöä mm.: ulkolämpötilaohjauksella, julkisivukohtaisella tai eri alueiden säädöllä, huonekohtaisella säädöllä (esim. termostaattiset patteriventtiilit). Em. toimenpiteitä toteutettaessa on muistettava, että lämmitysverkoston tasapainotuksen tulee olla kunnossa. Toimenpiteiden säästövaikutuksia voidaan laskea esim. Motiwatti-ohjelmalla. Useimmissa tapauksissa säädön parantaminen kohdistuu kuitenkin ilmanvaihtojärjestelmään. Säätötavan muutos Säätötavan muuttaminen lämmitysjärjestelmässä saattaa tulla kyseeseen, jos sama säätöpiiri palvelee useita rakennuksia tai useita erilaisia toiminta-alueita. Esimerkiksi useaa rakennusta palvelevan alueverkoston lämpötilaa saatetaan pitää vakiona rakennuskohtaisia käyttövesisiirtimiä tai varaajia varten. Säästötoimenpiteenä tulee kyseeseen käyttöveden tuottaminen Energiakatselmoijan käsikirja Osa 2 Luku 2 15

12 keskitetysti tai rakennuskohtaisesti sähköllä sekä verkoston lämmityksen säätötavan muutos vakiolämpötilasta ulkolämpötilaohjatuksi. Säästön laskennassa tulee ottaa huomioon verkoston häviöiden pieneneminen sekä mahdollisesti kasvavat käyttövesiverkoston häviöt. Toimenpiteellä on vaikutusta myös kattilalaitoksen toimintaan ja energiatalouteen. Eristysten parantaminen Rakenteiden eristysten parantaminen on harvoin kysymykseen tuleva säästötoimenpide eikä lisäeristystä voida perustella energiansäästöllä vaan perusteena on viihtyvyysongelma, rakenteen uusimistarve, ulkonäköseikka, tms. Tämä pätee myös ikkunoihin, jolloin uusimissyynä on useimmiten vanhojen ikkunoiden toiminnalliset puutteet. Esimerkkejä Oletuksena: lämpöenergian hinta 25 /MWh sisälämpötila 20 C lämmityskauden keskilämpötila 0 C lämmityskauden pituus h Seinän lisäeristys k-arvo paranee 0,14 W/m², C lisäämällä 50 mm villaa. Säästö 0,14 x h x 20 C = 16,8 kwh/m²,a, tämä vastaa kustannussäästöä 0,42 /m²,a. Eristyskustannus on esim. 18 /m², jolloin takaisinmaksuaika on 43 vuotta. Ikkunan uusiminen kolmilasiseksi k-arvo paranee noin 0,7 W/m², C. Säästö noin 84 kwh/m²,a (laskettu kuten edellä), tämä vastaa kustannussäästöä 2,1 /m²,a. Ikkunan uusimiskustannus on esim. 50 /m², jolloin takaisinmaksuaika on 24 vuotta. Toisen tyyppinen eristysten parantaminen tulee kysymykseen, kun lämmitysjärjestelmässä on merkittävässä määrin eristämättömiä tai puutteellisesti eristettyjä putkiosuuksia. Tällöin säästöjen laskennassa tulee määritellä putken lämpöhäviöiden pieneneminen esim. eristetoimittajien ohjeiden mukaan. Ilmavuotojen estäminen Hallityyppisissä rakennuksissa (varastot, korjaamot, teollisuushallit) on usein epätiiviyskohtia, joiden läpi ilma virtaa hallitsemattomasti. Vaikka rakenteiden uusiminen ei tulisi energiansäästötoimenpiteenä kyseeseen, kannattaa kuitenkin tukkia tarpeettomat ilmavuodot rakenteiden raoista. Tyypillisiä vuotopaikkoja ovat poimulevykaton ja seinä liitos, josta profiilitiiviste on haurastunut tai kulunut pois, erilaiset kuljetin- ja putkiläpimenot sekä ovirakenteet. Säästövaikutuksen arvioinnissa on epävarmuustekijänä hallitsemattoman ilmanvaihdon suuruus. Se tulisi pyrkiä arvioimaan ilmanvaihtokertoimena (1/h) tai ilmavirtana (m 3 /s). Ilmavuodon voi myös laskea keskimääräisen vallitsevan lämpötilaeron tai tuulen perusteella. 16 Energiakatselmoijan käsikirja Osa 2 Luku 2

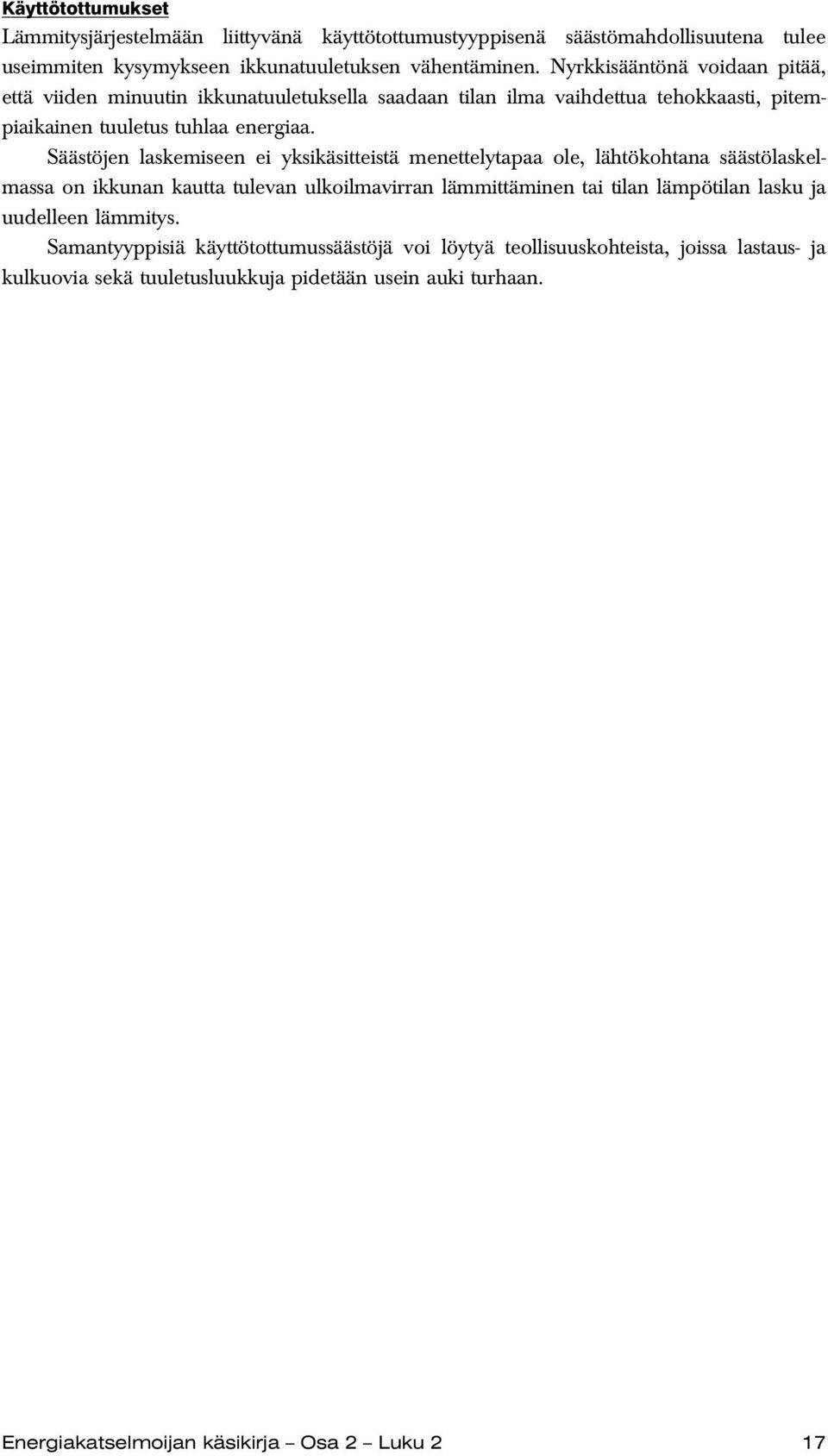

13 Käyttötottumukset Lämmitysjärjestelmään liittyvänä käyttötottumustyyppisenä säästömahdollisuutena tulee useimmiten kysymykseen ikkunatuuletuksen vähentäminen. Nyrkkisääntönä voidaan pitää, että viiden minuutin ikkunatuuletuksella saadaan tilan ilma vaihdettua tehokkaasti, pitempiaikainen tuuletus tuhlaa energiaa. Säästöjen laskemiseen ei yksikäsitteistä menettelytapaa ole, lähtökohtana säästölaskelmassa on ikkunan kautta tulevan ulkoilmavirran lämmittäminen tai tilan lämpötilan lasku ja uudelleen lämmitys. Samantyyppisiä käyttötottumussäästöjä voi löytyä teollisuuskohteista, joissa lastaus- ja kulkuovia sekä tuuletusluukkuja pidetään usein auki turhaan. Energiakatselmoijan käsikirja Osa 2 Luku 2 17

14 18 Energiakatselmoijan käsikirja Osa 2 Luku 2
