1 Teleskoopit ja observatoriot Teleskoopin ensisijainen tehtävä on kerätä mahdollisimman paljon valoa (fotoneja) siihen liitettyyn instrumenttiin (kuten valokuvauslevy tai CCD-kamera). Kaukoputkea kuvaavat tärkeimmät ominaisuudet ovat: Linssi- vai peiliteleskooppi Objektiivin halkaisija D Polttoväli f () 15. syyskuuta / 62

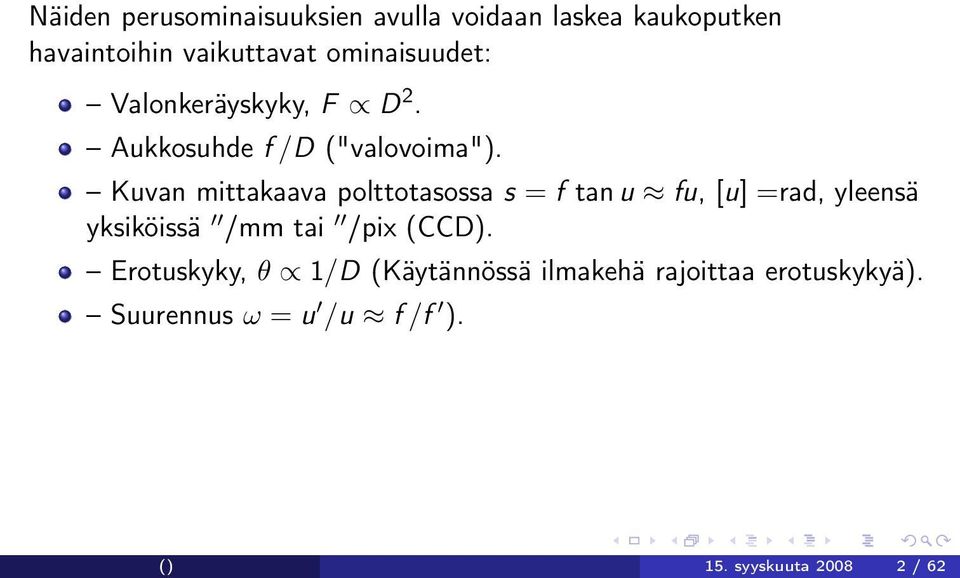

2 Näiden perusominaisuuksien avulla voidaan laskea kaukoputken havaintoihin vaikuttavat ominaisuudet: Valonkeräyskyky, F D 2. Aukkosuhde f /D ("valovoima"). Kuvan mittakaava polttotasossa s = f tan u fu, [u] =rad, yleensä yksiköissä /mm tai /pix (CCD). Erotuskyky, θ 1/D (Käytännössä ilmakehä rajoittaa erotuskykyä). Suurennus ω = u /u f /f ). () 15. syyskuuta / 62

3 Valon kulku teleskoopissa saadaan pääpiirteittäin geometrisen optiikan avulla. Diffraktiokuvion laskemiseen sen sijaan tarvitaan aalto-optiikkaa. Edellisessä luvussa johdettiin teleskoopin erotuskyvylle Rayleigh n raja, joka saadaan ehdosta, että tähden diffraktiokuvion maksimi osuu toisen tähden ensimmäisen minimin kohdalle: polttotaso θ 1.22λ/D, [θ] = rad. D f Kaukoputken tärkeimmät mitat ovat objektiivin läpimitta D ja polttoväli f. () 15. syyskuuta / 62

4 Yhtä hyvin voidaan käyttää myös yksinkertaisempaa Dawesin rajaa θ = λ/d. Esimerkiksi Tuorlan 1.03 metrin teleskoopilla θ = 0.1 (λ = 550 nm). Käytännössä erotuskyky on 3 6 ilmakehästä johtuen. () 15. syyskuuta / 62

5 Apupeilin kannatin mutkistaa diffraktiokuviota; tähden kuva muuttuu tähtimäiseksi. Peilikaukoputkissa myös apupeili ja sen pidike aiheuttavat oman lisänsä diffraktiokuvioon, mistä seuraa, että tähdet näyttävät "tähdiltä". Esimerkiksi avaruusteleskooppi HST:llä ongelma on erityisen paha. Mutkikas diffraktiokuvio heikentää erotuskykyä ja vaikeuttaa kuvista tehtäviä fotometrisia mittauksia. () 15. syyskuuta / 62

6 HST-avaruusteleskoopin kuva kvasaarista OJ287. Alakuvassa HST:n diffraktiokuvio (Yanny et al. 1997, ApJ 484, L113) () 15. syyskuuta / 62

7 Teleskoopin mitat valitaan sen käyttötarkoituksen mukaan: Himmeitä kohteita tai tarvitaan hyvää erotuskykyä (kaukaiset galaksit, kvasaarit) suuri D. Laajoja kohteita, pieni pintakirkkaus (kaasusumut, kartoitus) pieni f. Pieniä, mutta kirkkaita kohteita (planeetat, kaksoistähdet) suuri f. () 15. syyskuuta / 62

8 Klassiset optiset ratkaisut Teleskooppeja voidaan luokitella sen mukaan, millaisia optisia elementtejä niissä käytetään: linssejä (dioptriset) peilejä (kataoptriset) sekä linssejä että peilejä (katadioptriset) () 15. syyskuuta / 62

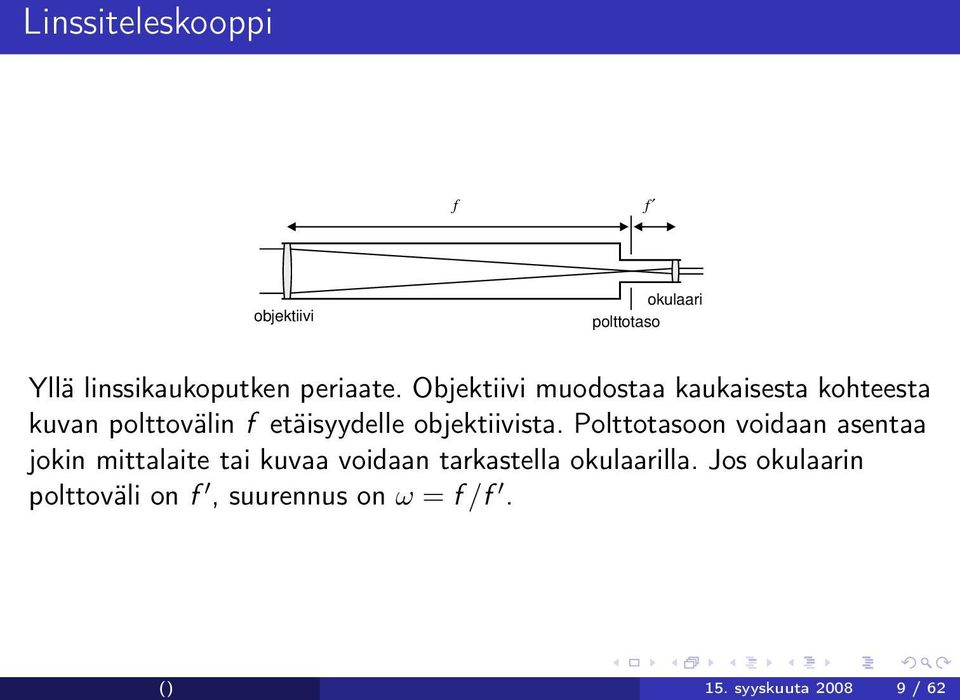

9 Linssiteleskooppi f f objektiivi okulaari polttotaso Yllä linssikaukoputken periaate. Objektiivi muodostaa kaukaisesta kohteesta kuvan polttovälin f etäisyydelle objektiivista. Polttotasoon voidaan asentaa jokin mittalaite tai kuvaa voidaan tarkastella okulaarilla. Jos okulaarin polttoväli on f, suurennus on ω = f /f. () 15. syyskuuta / 62

10 Kuvassa Yerkesin 1897 valmistunut yhden metrin teleskooppi, joka on edelleen maailman suurin linssikaukoputki. () 15. syyskuuta / 62

11 Linssikaukoputki on vanhin kaukoputkityyppi. Sen etuja ja haittoja ovat: + Umpinaisen, tukevan rakenteen ansiosta ilma ei liiku putken sisällä, joten kuva on rauhallisempi kuin peiliteleskoopissa. + Optiset osat eivät kaipaa useinkaan säätämistä. + Valon kulkutiellä ei ole diffraktiota aiheuttavaa ja siten erotuskykyä heikentävää apupeiliä kannattimineen. Aukkosuhde f /D on luokkaa 10 20, joten kaukoputki on hyvin pitkä ja näkökenttä pieni. Linssi aiheuttaa värivirhettä. Suurten linssien valmistaminen on erittäin vaikeaa. Käytännön yläraja linssin koolle on noin 1 metri. () 15. syyskuuta / 62

12 Linssikaukoputkia käytetään pääasiassa havaintoihin, joissa tarvitaan hyvää erotuskykyä, kuten kaksoistähtien ja planeettojen tutkimukseen sekä parallaksimittauksiin. Astrometriaan käytettävät meridiaanikoneet (luku 12) ovat myös linssikaukoputkia. () 15. syyskuuta / 62

13 Newtonin kaukoputki Isaac Newtonin esittämässä ratkaisussa kaukoputken pääpeili on paraboloidi. Apupeili on vinossa oleva tasopeili, joka heijastaa kuvan putken sivulla olevaan okulaariin tai havaintolaitteeseen. Optiset osat ovat yksinkertaisia ja halpoja, ja kaukoputkityyppi sopii hyvin visuaalihavaintoihin. Siksi kaukoputki on hyvin yleinen harrastajakäytössä. okulaari polttotaso objektiivi apupeili () 15. syyskuuta / 62

14 Newtonin kaukoputken etuja ja haittoja ovat: + Peilit helppo valmistaa itsekin. + Yksinkertaisen rakenteen vuoksi halpa. Vaikea tasapainottaa, jos käytetään isoja instrumentteja. Voimakkaan koman vuoksi käyttökelpoinen kuvakenttä tyypillisesti vain muutamia kaariminuutteja (koma (f /D) 2 ). Aukkosuhde f /D valitaan yleensä suurehkoksi, jotta apupeilin koko ei kasvaisi liian suureksi. () 15. syyskuuta / 62

15 Cassegrain-teleskooppi (Ritchey-Chrètien) apupeili okulaari polttotaso Cassegrain-kaukoputkessa valo heijastuu kuperasta apupeilistä pääpeilissä olevan reiän lävitse. Useimmat suuret kaukoputket ovat tätä tyyppiä. Cassegrain-kaukoputkessa valo heijastuu apupeilistä pääpeilin keskellä olevan reiän kautta pääpeilin takana olevaan polttotasoon. Alkuperäisessä ratkaisussa pääpeili on paraboloidi ja apupeili hyperboloidi. Pääpeilin tyypillinen aukkosuhde on 2 4 ja koko järjestelmän Nykyisin useimmat suuret teleskoopit ovat Cassegrain-tyyppisiä. () 15. syyskuuta / 62

16 () 15. syyskuuta / 62

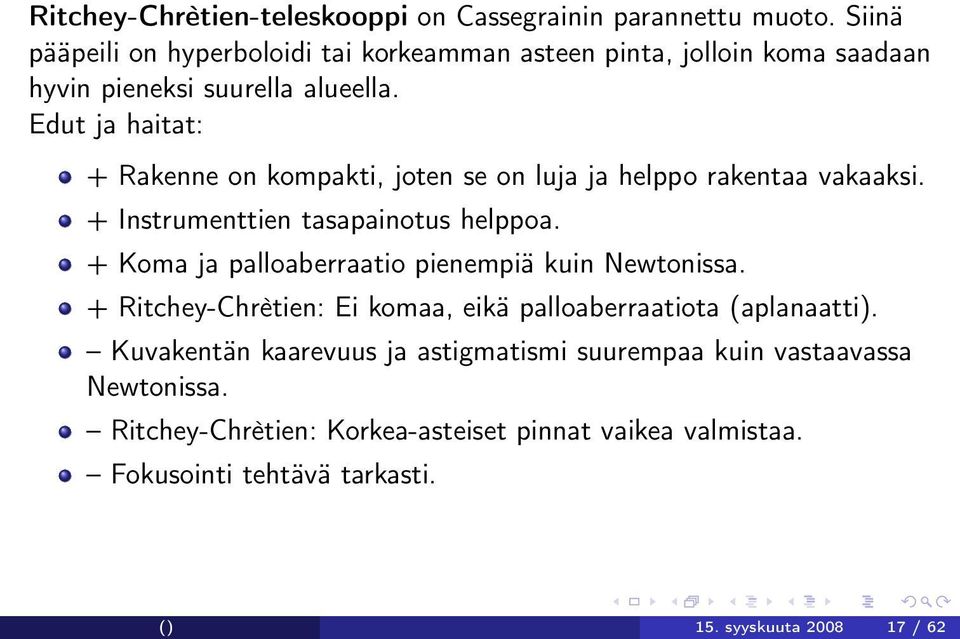

17 Ritchey-Chrètien-teleskooppi on Cassegrainin parannettu muoto. Siinä pääpeili on hyperboloidi tai korkeamman asteen pinta, jolloin koma saadaan hyvin pieneksi suurella alueella. Edut ja haitat: + Rakenne on kompakti, joten se on luja ja helppo rakentaa vakaaksi. + Instrumenttien tasapainotus helppoa. + Koma ja palloaberraatio pienempiä kuin Newtonissa. + Ritchey-Chrètien: Ei komaa, eikä palloaberraatiota (aplanaatti). Kuvakentän kaarevuus ja astigmatismi suurempaa kuin vastaavassa Newtonissa. Ritchey-Chrètien: Korkea-asteiset pinnat vaikea valmistaa. Fokusointi tehtävä tarkasti. () 15. syyskuuta / 62

18 Schmidt-kamera Paraboloidipeilin ongelmana on koma. Ritchey-Chrètienissä ongelma on ratkaistu käyttämällä hyperboloidia tai jotakin mutkikkaampaa pintaa. Toinen vaihtoehto on käyttää pallopeiliä, joka ei aiheuta komaa. Pallopeilin vikana on kuitenkin palloaberraatio. Schmidt-kamerassa tämä on korjattu ohuella korjauslasilla. Ratkaisun esitti virolainen optikko Bernhard Schmidt ( ) vuonna Korjauslasi on läpimitaltaan hieman pääpeiliä pienempi. Ohuen korjauslasin aiheuttamat koma ja värivirhe ovat hyvin pieniä. Polttopinta on kaareva ja se on kaukoputken sisällä. Kaukoputkessa ei voi käyttää suuria instrumentteja, mutta se soveltuu hyvin valokuvaukseen. Yleensä levy tai filmi sijoitetaan kasettiin, joka taivuttaa sen oikeaan muotoon. () 15. syyskuuta / 62

19 Yrjö Väisälä kehitteli samanlaisen ratkaisun samoihin aikoihin Schmidtin kanssa tästä ilmeisesti riippumatta. Väisälä lisäsi polttopinnan eteen korjauslinssin, jolla kuva oikaistaan tasoksi. Tällaisessa Schmidt-Väisälä-teleskoopissa voidaan käyttää myös CCD-kameraa. Kameran aiheuttama lämpö on kuitenkin johdettava putken ulkopuolelle, ettei se aiheuta seeingiä heikentävää väreilyä. Schmidt-kameran etuja ja haittoja ovat: + Laaja näkökenttä, 5 7 astetta, tähdet teräviä yli koko kentän. Korjauslasi vaikea valmistaa. Kuvapinta kaareva, mikä voidaan kuitenkin korjata, kuten Schmidt-Väisälä-järjestelmässä. () 15. syyskuuta / 62

20 kaareva polttopinta korjauslasi Schmidt-kamerassa pääpeili on pallopeili, jonka palloaberraatio korjataan ohuella korjauslasilla. Kuvassa korjauslasin paksuutta ja muotoa on liioiteltu suuresti. Kuva muodostuu putken sisään kaarevalle polttopinnalle. () 15. syyskuuta / 62

21 () 15. syyskuuta / 62

22 okulaari korjauslasi polttotaso Schmidt-Cassegrain-kaukoputki on Scmidt-kameran ja Cassegrain-kaukoputken yhdistelmä. () 15. syyskuuta / 62

23 Schmidt-Cassegrain Schmidt-Cassegrain-kaukoputki on Schmidt-kameran ja Cassegrain-kaukoputken yhdistelmä. Valo tulee korjauslasin läpi pääpeiliin, heijastuu siitä apupeiliin ja siitä edelleen pääpeilin läpi Cassegrain-fokukseen. Tällaiset kaukoputket ovat hyvin suosittuja varsinkin harrastajakäytössä (esimerkiksi Celestron, Meade). Järjestelmän etuja ja haittoja ovat: + Kaukoputki on hyvin lyhyt pitkästä polttovälistä huolimatta. + Laaja lähes virheetön näkökenttä. Korjauslasin ja useiden optisten pintojen vuoksi vaikea valmistaa ja siten melko kallis. () 15. syyskuuta / 62

24 Maksutov Schmidt-kameran korjauslasin tilalla voidaan käyttää myös voimakkaasti kaarevaa korjauslasia, jonka molemmat pinnat ovat pallopintoja. Myös pääpeilin pinta on pallopinta. Esimerkiksi varsin hintavat Questar-teleskoopit ovat tällaisia Maksutov-teleskooppeja. Maksutov-kaukoputken edut ja haitat ovat samat kuin Schmidt-Cassegrainissa. apupeili pinnoitettu korjauslasin takapintaan korjauslasi okulaari polttotaso Maksutov-kaukoputki. () 15. syyskuuta / 62

25 Teleskoopin pystytys Kaukoputki on asennettava jalustalle niin, että se voidaan suunnata haluttuihin kohteisiin. Periaatteessa kaukoputkea on pystyttävä kääntämään kahden akselin ympäri, jotka voivat olla melkein missä tahansa asennossa. Tavallisia pystytystapoja on käytännön syistä kuitenkin vain kaksi: ekvatoriaalinen ja altatsimutaalinen tai lyhyemmin vain atsimutaalinen. Ekvatoriaalisen jalustan toinen akseli, tuntiakseli eli napa-akseli on Maan pyörimisakselin suuntainen ja toinen, deklinaatioakseli, sitä vastaan kohtisuorassa. Maan pyöriessä kohteen tuntikulma muuttuu, mutta kaukoputki pysyy kohteeseen suunnattuna, kun sitä käännetään tuntiakselin ympäri täysi kierros yhdessä tähtivuorokaudessa. () 15. syyskuuta / 62

26 Ekvatoriaalinen ja altatsimutaalinen pystytys. Ekvatoriaalisen jalustan ongelmana on vinossa olevien akselien laakerointi. Deklinaatioakselin asento muuttuu kaukoputken seuratessa kohdetta, jolloin laakereihin kohdistuvan kuormituksen suunta muuttuu. Nykyisin suuret kaukoputket ovatkin altatsimutaalisia: akselit ovat pysty- ja vaakasuorassa. Rakenteet saadaan paljon yksinkertaisemmiksi ja kevyemmiksi ja siten myös halvemmiksi. () 15. syyskuuta / 62

27 Vaikeutena on kohteen seuraaminen, sillä putkea on käännettävä muuttuvilla nopeuksilla molempien akselien ympäri. Ohjaus tapahtuukin tietokoneella. Toinen ongelma on kuvakentän kiertyminen. Mittalaite on kiinnitettävä telineeseen, jota voidaan kiertää optisen akselin ympäri. Aivan zeniitissä olevia kohteita altatsimutaalisella teleskoopilla ei voi havaita, sillä kohteen atsimuutti muuttuu hetkessä 180 deg kohteen ohittaessa zeniitin. () 15. syyskuuta / 62

28 Jalustan akselit eivät koskaan ole täsmälleen oikein suunnatut. Teleskoopin suuntauksen on kuitenkin oltava hyvin tarkka, jotta seuranta toimisi kunnolla. Myös CCD-kameran näkökenttä on usein hyvin pieni, joten ilman kunnollista suuntausta jopa kohteen löytäminen voi olla mahdotonta. Tietokoneohjatuissa järjestelmissä suuntaus on aika ajoin tarkistettava havaitsemalla joukko standarditähtiä, joiden koordinaatit tunnetaan hyvin tarkasti. Näistä havainnoista voidaan laskea suuntausmalli, joka ottaa huomioon akselien suuntausvirheet. Samaan tapaan toimivat harrastajakaukoputkiin nykyisin saatavat ohjausjärjestelmät. () 15. syyskuuta / 62

29 rektaskensioakseli deklinaatioakseli () 15. syyskuuta / 62

30 () 15. syyskuuta / 62

31 Varsinkin ekvatoriaalinen jalusta voidaan toteuttaa teknisesti monella eri tavalla: Haarukka on yleinen sekä suurissa teleskoopeissa että pienissä harrastajakaukoputkissa ja varsinkin altatsimutaalisissa (esimerkiksi NOT, Tuorlan 1.03 m). Saksalainen pystytys on yleinen erityisesti linssiteleskoopeissa, joissa putki on pitempi kuin peiliteleskoopeissa. Tuntiakseli on lyhyt ja itse kaukoputki epäsymmetrisesti sen sivulla. Tasapainotusta varten deklinaatioakselin toiseen päähän tarvitaan raskaat vastapainot. Englantilaisessa pystytyksessä (yoke) tuntiakselin haarukka on tuettu molemmista päistään. Tällainen on esimerkiksi Tuorlan 70 cm:n Schmidt-kamera. Haittana on, että pohjoisnavan ympärille jää pieni katvealue. Hevosenkenkäpystytyksessä vältetään englantilaisen pystytyksen katvealue. Ratkaisua käytetään lähinnä suurissa kaukoputkissa matalilla leveysasteilla, kuten Palomarin 5 metrin teleskoopissa. () 15. syyskuuta / 62

32 () 15. syyskuuta / 62

33 Fokus a) primäärifokus b) Newton -fokus d) coudé -fokus c) Cassegrain -fokus Teleskoopin fokusvaihtoehtoja. () 15. syyskuuta / 62

34 Kaukoputken polttotaso voi sijaita eri paikoissa putken tyypistä riippuen. Joissakin kaukoputkissa voidaan valita jokin eri vaihtoehtoista käännettävien peilien avulla. Primäärifokus sijaitsee pääpeilin polttotasossa. Tällöin polttoväli on suhteellisen lyhyt ja aukkosuhde f /D pieni. Primäärifokusta käytetään vain joissakin suurissa kaukoputkissa (kuten Palomarin 5-metrinen) sekä Schmidt-kameroissa. Kovin suurta mittalaitetta primäärifokukseen ei voi sijoittaa. Newton-fokus on kaukoputken sivulla. Sitä käytetään Newtonin teleskoopeissa. Ratkaisu on yleinen harrastajateleskoopeissa ja sopii visuaalihavaintoihin. Suurten instrumenttien käyttö sen sijaan on hankalaa. Cassegrain-fokus sijaitsee pääpeilin takana. Se on yleisin tällä hetkellä suurissa kaukoputkissa käytetty fokus. Siihen on mahdollista kiinnittää suurempia instrumentteja kuin primääri- tai Newton-fokukseen. Polttoväli on edellisiä pitempi ja aukkosuhde f /D suurempi. () 15. syyskuuta / 62

35 Coudé-fokus sijaitsee kiinteässä paikassa kaukoputken ulkopuolella, esimerkiksi tuntiakselin alapäässä, johon valo ohjataan useiden peilien avulla. Polttoväli on vielä pitempi ja aukkosuhde suurempi kuin Cassegrain-fokuksessa. Fokukseen voidaan sijoittaa miten suuria instrumentteja tahansa. Sitä käytetään erityisesti tehtäessä spektroskooppisia havaintoja. Nasmyth -fokus on atsimutaalisen kaukoputken vaaka-akselilla. Apupeilistä heijastunut valo ohjataan siihen vinolla tasopeilillä. Fokusta käytetään monissa suurissa teleskoopeissa. Se on samantapainen kuin coudé-fokus ja mahdollistaa suurten instrumenttien käytön. () 15. syyskuuta / 62

36 Kuvan laatuun vaikuttavia tekijöitä Kaukoputken muodostaman kuvan laadun kannalta optiikka on luonnollisesti tärkeimmässä asemassa. Sen lisäksi monet muutkin tekijät vaikuttavat kuvan laatuun. Optisen systeemin valinta Teleskoopin tyypistä riippuu, millaisia kuvausvirheitä siinä esiintyy. Kuvan laadulle asetettavat vaatimukset puolestaan riippuvat kaukoputken käyttötarkoituksesta, ja sen perusteella on päätettävä, minkä tyyppinen kaukoputki on tehtävään sopivin. Jotta teleskooppi muodostaisi kohteesta teorian mukaisen ideaalisen diffraktiokuvion, peilien ja linssien pinnat on hiottava täsmälleen oikeaan muotoon. Valo ei kuitenkaan "näe"poikkeamia, jotka ovat huomattavasti valon aallonpituutta λ pienempiä. Käytännön vaatimuksena onkin, että pinnan poikkeamat teoreettisesta muodosta ovat korkeintaan luokkaa λ/10. () 15. syyskuuta / 62

37 Peilin muodon täytyy pysyä optimaalisena, vaikka sen asento havaintojen aikana muuttuukin. Suuren täysin jäykän peilin valmistaminen olisi hyvin hidasta ja kallista. Pääpeilit ovatkin nykyisin hyvin ohuita suhteessa niiden halkaisijaan (esimerkiksi NOTin peilin halkaisija on 2.56 m ja paksuus 19 cm). Siten hyvän peilituennan merkitys korostuu. kullakin tuella yhtä suuri pinta-ala tuettavana 3 - pist. 9 - pist pist. (NOT) Peilin monipistetuenta. () 15. syyskuuta / 62

38 Peili on tuettava niin, ettei se väänny omasta painostaan, eikä ympäröivien rakenteiden vaikutuksesta. Peiliä ei voi esimerkiksi laskea tasaista alustaa vasten tai "liimata"paikoilleen, vaan on käytettävä monipistetuentaa. Pienehköissä peileissä voidaan käyttää mekaanista tuentaa. Peiliä kannattelevat tukivarret, jotka säätyvät itsestään peilin asennon muuttuessa. Nykyisissä suurissa peileissä käytetään hydrauliikkaa tai paineilmapalkeita. Peili on tuettava myös sivusuunnassa. Pistemäistä tuentaa käytettäessä on varottava peilin puristamista. Aikaisemmin peilin tuentamekanismi oli passiivinen järjestelmä. Uusissa suurissa kaukoputkissa käytetään aktiivista optiikkaa, jossa tuentaa voidaan säätää jatkuvasti ja siten pitää peili oikean muotoisena riippumatta siihen kohdistuvasta kuormituksesta (luku 13). () 15. syyskuuta / 62

39 tuet ovat itsesäätyviä sivutuki Nykyisin : (NOT) Mekaaninen tuenta (ylinnä) ja nykyaikainen pneumaattinen tuenta (alakuva). () 15. syyskuuta / 62

40 peili peilinpidin () 15. syyskuuta / 62

41 () 15. syyskuuta / 62

42 Kirkkaan tähden aiheuttama heijastus CCD-kuvassa. = suora ja epäsuora hajavalo taustataivaasta = hajavalosuojat Hajavalosuojilla pyritään estämään haitallisen valon pääsy mittalaitteeseen. () 15. syyskuuta / 62

43 Kaukoputkeen osuu hajavaloa, joka näkyy kuvissa taustataivaan kirkastumisena ja pahimmissa tapauksissa ylimääräisinä piirteinä. Hajavalo vaikeuttaa varsinkin himmeiden kohteiden havaitsemista. Monet eri lähteet aiheuttavat hajavaloa: Kirkkaat kohteet, erityisesti Kuu. Myös planeetat ja kirkkaat tähdet voivat aiheuttaa häiritsevää valoa. Taustataivas itsessään. Varsinkin kuutamolla taivaalta tulee sironnutta valoa kaikista suunnista. Tähän voidaan lukea myös ilta- ja aamukajo. Asutuksen ja liikenteen valot, valosaaste. Havaintolaitteet, anturit ja virtalähteet. Laitteiden pienet LEDit ja merkkilamput voivat aiheuttaa havaittavissa olevaa hajavaloa. () 15. syyskuuta / 62

44 () 15. syyskuuta / 62

45 NOT-kaukoputken hajavaloa voitiin vähentää huomattavasti lisäämällä hajavalosuojaan "rivat", jotka pysäyttävät heijastuvan epäsuoran hajavalon. (Grundahl & Sørensen (1996), A&AS 116, 367) Sekä suoran että epäsuoran hajavalon pääsy kuvatasolle on siis estettävä. Suora hajavalo estetään sopiviin paikkoihin sijoitetuilla esteillä esimerkiksi asentamalla apupeili "ämpärin pohjalle". Polttotasosta katsottaessa taivaasta pitäisi näkyä vain kaukoputkelle suunnitellun näkökentän suuruinen alue. Epäsuora hajavalo on kaukoputken rakenteista heijastunutta valoa. Sitä torjutaan pinnoittamalla kaikki sisäosat huonosti heijastavalla mattamustalla pinnalla tai lisäämällä rakenteita, jotka poistavat myös heijastuneen valon. () 15. syyskuuta / 62

46 () 15. syyskuuta / 62

47 Teleskoopin ja teleskooppirakennuksen terminen suunnittelu Kaikki ympäristöään lämpimämmät kappaleet saavat ympäröivän ilman väreilemään, mikä heikentää seeingiä. Lämpöväreilyn eliminointi on siis erittäin tärkeää, mikäli tavoitteena on hyvä kuvan laatu. Tällaisia lämmönlähteitä ovat: teleskooppi, peili ja rakenteet teleskooppirakennus (ohjaushuone) havainto- yms. laitteet havaitsija huoltorakennukset, ympäröivä observatorio maaperä. () 15. syyskuuta / 62

48 Kuvan laatuun haitallisesti vaikuttavia lämmönlähteitä. (Ardeberg 1989) () 15. syyskuuta / 62

49 Tärkeimpänä periaatteena on luonnollisesti välttää kaikkia lämmönlähteitä. Kaukoputki ja mittalaitteet tuottavat väistämättä lämpöä; sen vaikutusta voi vähentää siirtämällä lämpö kauemmas sopivalla jäähdytysjärjestelmällä. () 15. syyskuuta / 62

50 Lämpöväreilyä voidaan vähentää ottamalla suunnittelussa huomioon mm. seuraavat asiat: -Teleskooppi ja teleskooppirakennus : Rakennuksen on oltava mahdollisimman pieni. Rakenteiden lämpökapasiteetin oltava mahdollisimman pieni. Jäähdytys: lämpötila kuvussa pidetään päivällä yölämpötilassa. Lämmönvaihtimet on sijoitettava kauas. Rakennuksen pintamateriaalilla on oltava alhainen absorptiokerroin ja korkea emissiokerroin infrapuna-alueessa (rakennus jäähtyy yöllä nopeasti). Siksi rakennuksessa onkin yleensä valkea tai kiiltävä metallipinta. Ohjaushuoneen on oltava hyvin eristetty muista tiloista. Peili: pieni massa. -Huoltorakennukset, observatorio: Mahdollisimman kauas teleskoopista. -Maaperä: oltava termisesti stabiili (ei rakenneta esimerkiksi laajoja pysäköintialueita lähelle). -Muuta: Havaitsijat ja lämpöä tuottavat laitteet pois teleskoopin läheltä. () 15. syyskuuta / 62

51 Teleskoopin ja teleskooppirakennuksen mekaaninen suunnittelu: "Laakerointi"(hyvä, tasainen liikkuvuus). Hyvä tasapainotus. Tasapainotuksen voi joutua säätämään aina instrumenttia vaihdettaessa, kun painopiste muuttuu. Ekvatoriaalisen kaukoputken tasapainotus voi olla hankalaa. Putken pitäisi pysyä paikoillaan missä tahansa asennossa, vaikka akselien jarrut eivät ole päällä. Värähtelyn estäminen. Teleskooppi sijoitetaan alustalle, joka on erillään ympäröivästä observatoriosta, etteivät kupolin ja havaitsijoiden liikkeiden aiheuttamat tärinät välity kaukoputkeen. Myös kaukoputken moottorit, hydrauliikka jne. saattavat aiheuttaa haitallista värähtelyä. Suunnitteluvaiheessa tulee myös varmistaa, että rakenteissa ei esiinny voimakkaita ominaisvärähtelyjä. Tuulen sietokyky (peili, rakennus). Monet observatoriot sijaitsevat korkealla vuorilla, jossa tuulen nopeus voi olla huomattava. Peilin materiaali valittava niin, että sillä on pieni lämpölaajenemiskerroin (esim. zerodur), etteivät lämpötilan muutokset vaikuta peilin muotoon. () 15. syyskuuta / 62

52 Teleskooppeja Tuorlan 1 metrin teleskooppi. (T. Korhonen) () 15. syyskuuta / 62

53 Suomen Teleskooppeja: Tuorla: - Schmidt 70/60/172 cm (1970-luku) - Cassegrain 60 cm (1970-luku) - Cassegrain 1.03 m (1980-luku) Metsähovi : -Ritchey-Chrètien 60 cm (1972) () 15. syyskuuta / 62

54 La Palma: - NOT (Nordic Optical Telescope) - valmistui 1990, peili hiottu Tuorlassa Ritchey-Chrètien, D = 2.56 m, f = 5.12 m, f /D eff = 11 - Altatsimutaalinen pystytys. - Kuvan laatuun kiinnitetty erityistä huomiota; tarkka hionta ja hyvä terminen suunnittelu tärkeitä. - Havaintoaika jakautuu seuraavasti: tekninen aika 1 %, Espanja 20 %, kansainvälinen aika 5 %, pohjoismaiden aika 74 %, josta Suomelle 30 % Ruotsille 30 %, Tanskalle 19.5 %, Norjalle 19.5 % ja Islannille 1 %. () 15. syyskuuta / 62

55 Yhteispohjoismainen 2.5 metrin NOT-teleskooppi Kanarialla La Palman saarella. (M. Andersen) () 15. syyskuuta / 62

56 () 15. syyskuuta / 62

57 Suurimmat teleskoopit Keck 1 10 m 1992 Mauna Kea Keck 2 10 m 1996 Mauna Kea LBT m 2008 Mt Graham GTC 10.4 m 2008 La Palma Hobby-Eberle 9.2 m 1997 Texas SALT 9.2 m 2005 Etelä-Afrikka VLT m ESO, Paranal Subaru 8.2 m 1999 Mauna Kea Gemini North 8.1 m 1999 Mauna Kea Gemini South 8.1 m 2000 Cerro Pachon MMT 6.5 m 1999 Mt. Hopkins Magellan 1,2 6.5 m Las Campanas BTA 6.0 m 1975 Zelentshukskaja Hale 5.0 m 1948 Mt. Palomar () 15. syyskuuta / 62

58 () 15. syyskuuta / 62

59 () 15. syyskuuta / 62

60 () 15. syyskuuta / 62
