1 MENETELMÄOHJE Pinnoitus Sikafloor MultiFlex-PS 27 ESD järjestelmällä / VERSION 1 / SIKA FINLAND / PAULI LAINIO

2 SISÄLLYSLUETTELO 1 TAVOITE 3 2 MATERIAALIT 3 3 TIETOA TYÖSTÖSTÄ 4 4 ESIKÄSITTELY 4 5 PINNOITUS Sikafloor MultiFlex PS-27 ESD MENETELMÄLLÄ Alustan pohjustus Runkomassa Maadoituspisteen asennus Pintamaalaus Sikafloor -305 w esd:llä 8 6 MATERIAALIN VARASTOINTI Rajoitukset Elektrostaattinen käyttäytyminen 8 7 LAITTEET Materiaalit 8 8 TERVEYS JA TURVALLISUUS Riskien arviointi Henkilökohtaiset Suojaimet Ensiapu 9 9 YMPÄRISTÖ Työvälineiden puhdistus Jätteiden hävittäminen KÄYTTÄJÄN VASTUU 10 2/10

3 1 TAVOITE Tässä menetelmäohjeessa kuvataan Sikafloor MultiFlex PS-27 ESD lattiapinnoitteen eri asennusvaiheet sekä käytettävät materiaalit. Järjestelmän nimellinen paksuus ~ mm Käyttöalueet: Sopii erityisesti alueille, joilla vaatimuksena on alhainen sähköstaattinen varaus (alhainen BVG (Body Voltage Generation) ja dissipatiivinen pinta Kemianteollisuus Elektroniikkateollisuuden puhdastilat Mikrobiologia / mikrokemia Autoteollisuuden tuotantolaitokset 2 MATERIAALIT Sikafloor -156 Sikafloor -161 Sikafloor -327 Earthing Kit Sikafloor -305 W ESD 3/10

4 3 TIETOA TYÖSTÖSTÄ Ympäristön lämpötila +10 C min. / +30 C max. Suhteellinen ilmankosteus 75 % r.h. max. Varottava kondensaatiota! Alustan ja kovettumattoman lattian pitää olla vähintään 3 C kastepisteenyläpuolella vähentämään kondenssia tai lopullisen pinnan vahingoittumista. Huomio: matalat lämpötilat ja korkea ilmankosteus suurentavat pinnan kuplimisen riskiä. Alustan lämpötila +10 C min. / +30 C max. Alustan kosteuspitoisuus Sikafloor -156,-161, -327, -305W ESD < 4 paino-% kosteutta. Testausmenetelmä: Sika -Tramex-mittari, tai CM-mittaus. Ei nousevaan kosteutta ASTM (Polyeteeni-muovikalvotesti). Betonialustan tulee olla riittävän luja (puristuslujuus vähintään 25 N/mm2) ja tartuntavetolujuuden tulee olla vähintään 1.5 N/mm2. Tuore levitetty Sikafloor -305 W ESD maali pitää suojata kosteudelta, kondensaatiolta (eli ilman vesihöyryn tiivistymiseltä pintaan) ja vedeltä vähintään 24 tuntia. Riittävästä ilmanvaihdosta on huolehdittava 4 ESIKÄSITTELY Vanhat betonilattiat: Vanhat maalit tai pinnoitteet sekä rapautunut ja vaurioitunut betoni poistetaan huolellisesti lattialta esim. sinkopuhdistuksella tai jyrsimällä. Öljyn tahrimat alueet puhdistetaan tai poistetaan. Käsiteltävän kohteen pinta-ala, kunto ja poistettavan kerroksen paksuus vaikuttavat poistoenetelmän valintaan. Alustan korjaukset, rakkuloiden/huokosten täyttö ja pinnan tasoitukset, tulee tehdä käyttämällä sopivia tuotteita Sikafloor, Sikadur ja Sikagard tuotevalikoimista. Alusta puhdistetaan edellisten työvaiheiden jäljiltä mieluummin harjalla ja/tai imuroimalla. Maalattaessa vanhan tiukasti alustassaan kiinni olevan maalin tai pinnoitteen päälle, pinta karhennetaan ja syntynyt pöly imuroidaan pois. Tällöin on ennakkokokein varmistettava siitä, ettei uuden ja vanhan pinnoitteen välisessä tartunnassa ilmene ongelmia. Uudet betonilattiat: Alustan pitää olla puhdas, kuiva ja vapaa kaikesta likaisuudesta, kuten lika, öljy, rasva, jne. Kaikki pöly, löysä ja irtonainen aines pitää poistaa täydellisesti kaikilta pinnoilta ennen tuotteen levitystä, mieluummin harjalla ja/tai imuroimalla. Käsiteltävän betonipinnan tulee olla kuiva (alustan pintakosteus maksimi 4 paino-%). 4/10

5 5 PINNOITUS SIKAFLOOR MULTIFLEX PS-27 ESD MENETELMÄLLÄ Sikafloor MultiFlex PS-27 ESD -järjestelmä on saumaton, sileä, matala voc, polyuretaani, värillinen, matta ESD-lattiapinnoite 5.1 ALUSTAN POHJUSTUS Esikäsitelty alusta pohjustetaan liuotteettomalla Sikafloor -156:lla tai Sikafloor -161:lla Pohjustusmenetelmä valitaan alustan tasaisuuden perusteella. Sikafloor -156 ja,-161 voidaan levittää alustaan harjaamalla, telaamalla tai lastalla. Tasaus- ja korjauslaastin levittäminen onnistuu parhaiten teräs- tai muovilastoilla tai lineaareilla. Tasaus- ja korjauslaasti levitetään märkää märälle periaatteella vielä kovettumattoman pohjusteen päälle. Alusta: Pohjustusmenetelmä Sikafloor -156: Menekki: Tasainen, tiivis alusta 1-2 X telaus Sikafloor X 0,3-0,5 kg/m² Tasoituslaasti, hieno (pinnan karheus < 1 mm) Tasoituslaasti, keskikarkeus (pinnan karheus 2 mm asti) 1 paino-osaa Sikafloor ,5 paino-osaa kvartsihiekkaa kokoa (0,1 0,3 mm) + 0,015 paino-osaa Extender T 1 paino-osa Sikafloor paino-osaa kvartsihiekkaa kokoa (0,1 0,3 mm) + 0,015 paino-osaa Extender T 1,4 kg/m²/mm 1,6 kg/m²/mm Tartuntasilta 1 2 Sikafloor kg/m² Erittäin epätasainen pinta, kallistuskorjaukset, kolojen ja lohkeamien paikkaus 1 paino-osaa Sikafloor paino- osaa kvartsihiekkaa 2,2 kg/m²/mm Alusta: Pohjustusmenetelmä Sikafloor -161: Menekki: Tasainen, tiivis alusta 1-2 X telaus Sikafloor X 0,3-0,55 kg/m² Tasoituslaasti, hieno (pinnan karheus < 1 mm) Tasoituslaasti, keskikarkeus (pinnan karheus 2 mm asti) Välikerros (itsesiliävä 1,5 3mm) 1 paino-osaa Sikafloor ,5 paino-osaa kvartsihiekkaa kokoa (0,1 0,3 mm) + 0,015 paino-osaa Extender T 1 paino-osa Sikafloor paino-osaa kvartsihiekkaa kokoa (0,1 0,3 mm) + 0,015 paino-osaa Extender T 1 paino-osa Sikafloor paino-osaa kvartsihiekkaa kokoa ( mm) 1,7 kg/m²/mm 1,9 kg/m²/mm 1.9 kg/m²/mm + tarvittaessa hiekoitus kvartsihiekalla 0,4-0,7mm ~ 4.0 kg/m² Tartuntasilta 1 2 Sikafloor kg/m² Erittäin epätasainen pinta, kallistuskorjaukset, kolojen ja lohkeamien paikkaus (15-20mm) 1 paino-osaa Sikafloor paino- osaa kvartsihiekkaa 2,2 kg/m²/mm 5/10

6 Sikafloor hiekan seoksella tai Sikafloor -161 pohjusteella korjataan alustan epätasaisuudet ennen pinnoitusta. Betonin pintakosteus saa olla maksimi 4 paino-% pinnoitettaessa epokseilla ja polyuretaaneilla. 5.2 RUNKOMASSA Ennen levitystä, tarkista alustan kosteuspitoisuus, ilman suhteellinen kosteus (r.h.) ja kastepiste. Ennen komponenttien sekoittamista keskenään, sekoita komponentti A mekaanisesti. Kun koko määrä komponenttia B on lisätty komponenttiin A, sekoita jatkuvasti 2 minuutin ajan kunnes seos on tasalaatuinen. Jotta varmistettaisiin materiaalien sekoittuminen kauttaaltaan, kaadetaan seos toiseen astiaan ja sekoitetaan uudelleen tasaiseksi seokseksi Kaada ja levitä Sikafloor -327 pinnoite tasaisesti hammastetun lastan avulla tai säätölastalla. Telaa piikkitelalla ristiin jotta massassa oleva ilma poistuu sekä pinta tasoittuu Tuore Sikafloor pinnoite pitää suojata kosteudelta, kondensaatiolta ja vedeltä vähintään 24 tunnin ajan. Kovettumaton materiaali reagoi joutuessaan kosketuksiin veden kanssa (vaahtoaminen) Levityksen aikana on varottava hien tippumista tuoreeseen Sikafloor -327-pinnoitteeseen (käytä otsanauhaa ja rannenauhoja). 5.3 MAADOITUSPISTEEN ASENNUS Sikafloor -327 massan kuivuttua poraa 8mm reikä maadoituspisteelle määritettyynpaikkaan Imuroi porareikä puhtaaksi ja aseta proppu paikalleen Kierrä ruuvi/kierretanko paikalleen siten että kierre osa jää näkyviin (kuva 1.) Liimaa kupariteipit paikalleen (kuva 2.) Aseta iso aluslevy jonka päälle pienempi aluslevy kierrä mutteripaikalleen ja aseta suojaletku (kuva 2.) Pintamaalin jälkeen poista suojaletku ja asenna maadoitus kaapeli ja mutteri (kuva 3.) 6/10

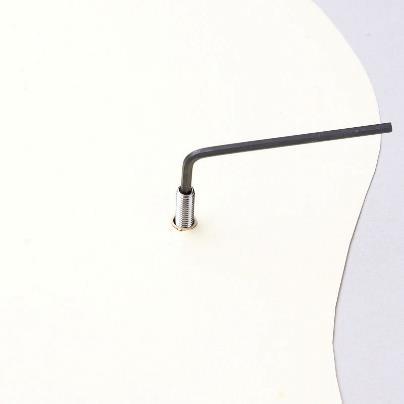

7 Sika Earthing Kit. Kuva1. Kuva 2. Kuva 3. Materiaali menekki: Kerros Tuote Menekki Runkomassa Sikafloor -327 ~ 2.1 kg/m² (1.5 mm) Maadoituspiste Earthing Kit 1 maadoituspiste / m², min. 2 / huone. Johtava pintamaali Sikafloor -305 W ESD 1-2 x kg/m²/kerros 7/10

8 5.4 PINTAMAALAUS SIKAFLOOR -305 W ESD:LLÄ Jaa lattia alueisiin (liikuntasaumoihin, kynnyksiin) jotta voit tehdä maalauksen yhtäjaksoisesti. Käytä nylontelaa (12-13 mm). Ensimmäinen työntekijä levittää reuna-alueet pensselin kanssa pienellä määrällä seosta. Tätä ei kuitenkaan saa tehdä yli 10 min etukäteen, sauma ei saa kuivua. Toinen työntekijä levittää materiaalin välittömästi nylontelalla (kuidun pituus mm), huolehdi että työsauma pysyy aina märkänä. Kolmas työntekijä viimeistelee pinnan telaten ristiin alueen reunasta reunaan mahdollisimman nopeasti maalin levityksestä. Käytä terävien piikkikenkien sijaan esim. jalkapallokenkiä. 6 MATERIAALIN VARASTOINTI Tuote on säilytettävä vaurioitumattomissa alkuperäispakkauksissa kuivassa paikassa. Katso tarkemmat minimi ja maksimi säilytys lämpötilat tuotekohtaisesta tuotetietoesitteestä. 6.1 RAJOITUKSET Tuotteita saa käyttää vain niiden käyttötarkoituksen mukaisesti. Käytä viimeisintä ja tuotekohtaista paikallista tuotetietoesitettä (PDS) ja käyttöturvallisuustiedote (MSDS). Jos lattia altistuu mekaanisille ja / tai kemiallisille rasituksille, johtavuutta on valvottava säännöllisesti, Vauriotapauksissa on Sikafloor MultiFlex PS-27 ESD - järjestelmän johtava pinta käsiteltävä uudelleen. Korjaustarve on kartoitettava valtuutetun ESD-edustajan tai vastaavan kanssa. Tuotteen käyttäjän tulee testata tuotteen soveltuvuus aiottuun käyttömenetelmään ja käyttötarkoitukseen. 6.2 ELEKTROSTAATTINEN KÄYTTÄYTYMINEN Resistanssi maahan1) Rg < 109 Ω Tyypillinen Resistanssi maahan2) Rg Ω Kehon jännitteen generointi2) < 100 V Menetelmäresistanssi (henkilö/lattia/kenkä)3) <35 M Ω 1) IEC and ANSI/ESD S20.20.mukaan 2) Arvot voivat vaihdella, riippuen ympäristön olosuhteista (kuten lämpötila, kosteus) ja mittausvälineistä 3) Or < 109 Ω + kehon jännitteen generointi < 100 V, riippuen arvoista > 35 M Ω. (IEC ) (DIN EN 1081) (IEC ) (IEC ) 7 LAITTEET 7.1 MATERIAALIT Katso kohdasta 2 määritelläksesi sopivat materiaalit. 8/10

9 8 TERVEYS JA TURVALLISUUS 8.1 RISKIEN ARVIOINTI Vaara terveydelle ja turvallisuudelle putoavista esineistä tai rakenteiden puutteista on arvioitava asianmukaisesti. Älä koskaan ota tarpeetonta riskiä! 8.2 HENKILÖKOHTAISET SUOJAIMET Työskentele turvallisesti! Rakennuskemikaalien käsittely tai työstö voi aiheuttaa pölyä, joka voi aiheuttaa mekaanista ärsytystä silmiin, ihoon, sieraimiin ja kurkkuun. Sopivia silmäsuojaimia on käytettävä aina käsittelyn aikana ja sekoitettaessa tuotteita. Hyväksyttyjä pölysuojaimia on käytettävä, jotta nenän ja kurkun voi suojata pölyltä. Turvakenkiä, hansikkaita ja muita asianmukaisia ihonsuojaimia on käytettävä aina. Pese aina kädet sopivalla saippualla tuotteiden käsittelyn jälkeen ja ennen ruokailua. LISÄTIETOJA KATSO MATERIAALIN KÄYTTÖTURVALLISUUSTIEDOTTEESTA 8.3 ENSIAPU Hakeudu välittömästi lääkärin hoitoon altistuttaessa, hengitettyäsi, nieltyäsi tai silmäkosketuksessa, mikä aiheuttaa ärsytystä. Älä oksennuta, ellei lääkäri määrää. Huuhtele silmät runsaalla puhtaalla vedellä ajoittain nostamalla ylä- ja ala-silmäluomet. Ota piilolinssi välittömästi pois. Jatka silmän huuhtelua 10 minuuttia ja hakeudu lääkärin hoitoon. Huuhtele altistunut iho runsaalla vedellä. Poista vaatteet jossa on märkää materiaalia ja jatka huuhtelua 10 minuutin ajan hakeudu lääkärin hoitoon. LISÄTIETOA KATSO MATERIAALIN KÄYTTÖTURVALLISUUSTIEDOTTEESTA 9 YMPÄRISTÖ 9.1 TYÖVÄLINEIDEN PUHDISTUS Puhdista kaikki työkalut ja levitysvälineet Ohennin C:llä välittömästi käytön jälkeen. Kovettunut/kuivunut materiaali voidaan poistaa ainoastaan mekaanisesti 9/10

10 Sika Services Finland AG / Nr JÄTTEIDEN HÄVITTÄMINEN Älä tyhjennä ylimääräistä ainetta viemäriin. Vältä aineen valumista maaperään tai vesistöihin, viemäreihin. Hävitä ylijääneet materiaalit vastuullisesti toimiluvan saaneella jätehuoltoyrityksellä paikallisen lainsäädännön ja / tai alueellisten viranomaisten vaatimusten mukaisesti. LISÄTIETOA KATSO MATERIAALIN KÄYTTÖTURVALLISUUSTIEDOTTEESTA 10 KÄYTTÄJÄN VASTUU Nämä neuvot ja ohjeet on annettu käyttäjälle hyvässä uskossa perustuen Sikan tämänhetkiseen tietämykseen ja kokemukseen tuotteistamme, kun niiden huolellinen varastointi, käsittely ja käyttö tapahtuvat normaaliolosuhteissa Sikan suositusten mukaisesti. Tässä annettu tieto koskee vain tässä mainittuun työstöön ja tuotteeseen. Määreitä muutettaessa, kuten alusta jne. tai erilainen työstötapa tulee ottaa yhteys Sikan tekniseen neuvontaan ennen Sikan tuotteiden käyttöä. Tässä oleva tieto ei vapauta käyttäjää varmistumaan testien avulla tuotteen sopivuudesta aiottuun käyttökohteeseen ja -tarkoitukseen. Kaikissa tilauksissa ja toimituksissa noudatetaan voimassaolevia yleisiä myynti- ja toimitusehtojamme. Käyttäjän on aina tukeuduttava ko. tuotteen viimeisimpään voimassaolevaan paikalliseen tuotetietoesitteeseen, jonka toimitamme pyydettäessä. Oy Sika Finland Ab Target Market Flooring Koskelontie 23 C PL 49, Espoo Suomi Kirjoittanut Pauli Lainio Tarkastanut Ulf Alen Puhelin: Fax: Mail: lainio.pauli@fi.sika.com 10/10
