1 Tap-radio Innovatiivinen langaton taloautomaatiojärjestelmä Enocean tekniikalla Aktiiviset ja passiiviset toimilaitteet sekä taloautomaatio-ohjauslaitteet Tuotteet ja hinnat 2018

2 Tap-radio Löydät lisää infoa ja koko Tap-radio sarjan tuotteet netistä tap-radio.com Eltako tekee kodistasi älykkään 2 Tap-radio Innovatiivinen langaton taloautomaatiojärjestelmä Enocean tekniikalla

3 Tap-radio Innovatiivinen langaton taloautomaatiojärjestelmä Enocean tekniikalla Valaistuksen himmennykseen, on/off kytkintoiminto, kaihtimien ohjaus ja signaalin vahvistus. Valmistamme Tap-radio -toimilaitteita asennettavaksi pistorasioihin tai kytkentärasioihin. Aktiiviset langattomat anturit Langattomat anturit, jotka itsenäisesti testaavat ympäristön arvot ja lähettävät langattomia sähkeitä automaattisesti kutsutaan aktiivisiksi antureiksi. Testatut ympäristön arvot voivat sisältää kirkkaus, lämpötila tai ilman kosteus. Testaus ja lähettäminen ovat joko jatkuvia tai määrätyin väliajoin energian säästämiseksi akkukäyttöisissä toimilaitteissa. Passiiviset langattomat anturit Langattomia antureita, jotka lähettävät vain langattomia sähkeitä, kun niitä käynnistetään käsin, kutsutaan nimellä passiiviset anturit. Ne ovat pääasiassa langattomia painikkeita, kädessä pidettäviä lähettimiä ja kauko-ohjaimia. Älykoti -ohjausyksiköt Anturit ja toimilaitteet on kytketty suoraan toisiinsa opetuksen avulla tap-radio-tekniikalla. Jos tarvitaan lisäyhteyksiä, visualisointia ja älypuhelinohjausta voidaan lisätä taloautomaatio -ohjausyksikkö. Tarjoamme sinulle siihen tarkoitukseen TF-IP-CamIV, TF-IP-ConIV ja TF-WP. Starttipaketti ja lisälaitteet Starttipaketti on helppo asentaa ja samalla pääset tutustumaan Tap-radio tekniikkaan, mistä siinä on kyse. Tap-Radio tuotteet ovat jaettu kahteen ryhmään: kuluttaja ja ammattikäyttö. Kuluttajasarjan pistorasiatoimilaitteiden käyttö on intuitiivista ja loppukäyttäjänä sinulla on lukuisia tapoja ohjata kotisi sähköjä edullisesti ja ilman sähköasentajaa. Kaikki toimilaitteet ovat täysin erikoistuneet tehtäviinsä niin, että yksittäiselle painikkeelle voidaan opattaa lukuisia erilaisia tehtäviä helposti napauttamalla mukavasti ja ilman kiertokytkimiä, tap-radio -tekniikan ansiosta. Haluatko laajentaa tap-radio -järjestelmääsi? Sen jälkeen kun sähköasentaja on asentanut alkuperäisen järjestelmän, voit opettaa uusia painikkeita, ikkunakytkimiä, liiketunnistimia ja kosteus-lämpötila-antureita olemassa oleviin tap-radio -toimilaitteisiin ilman manuaalista säätöä toimilaitteesta. Eltako tap-radio -järjestelmä täyttää kaikki toiveet, kun on kyse automaatiojärjestelmien rakentamisesta. Koko järjestelmää voidaan ohjata älypuhelimeesi tai tablettiisi asennetulla sovelluksella, kun wibutler pro-home -palvelin tai IP-ohjain TF-IP-ConIV on asennettu. Tap-radio Innovatiivinen langaton taloautomaatiojärjestelmä Enocean tekniikalla 3

4 Tap-radio tuotteet Näin se tap-radio toimii Kytkentöjen tekemisen jälkeen, kytke tap-radio toimilaitteeseen syöttöjännite tai asenna se pistorasiaan. Laitteet tulee opettaa langattomille painikkeille 2 minuutin sisään per painike, painikkeen toiminto määräytyy painettujen kertojen perusteella. Valaistus, himmennys ja moottoritoimilaitteet: paina lyhyesti 3 kertaa opettaaksesi universaalin painikkeen, 4 kertaa opettaaksesi suunta/verhopainikkeen, 5 kertaa opettaaksesi keskitetty päälle painike, 6 kertaa opettaaksesi keskitetty pois painike. Jokaisella opetus kerralla alku ja lopetus vahvistetaan lyhyellä vilkkumisella, jos lamppu tai moottori on kytketty. Jos opetusta ei tehdä 2 minuutin sisään, opetustila loppuu automaattisesti. Toimilaitteet jotka on valmistettu viikosta 27/2016 lähtien menevät lukitustilaan 2 minuutin jälkeen edellisestä ohjelmoinnista, jos universaali tai suunta/verhopainike on jo ohjelmoitu laitteeseen. (ei keskus on/off) Ennen lopetusta tulee estää jatko- tai vahinko-opetukset, paina langatonta painiketta 3 kertaa lyhyesti ja kerran pitkään (>1sekunti). Tämän jälkeen voidaan seuraava toimilaite kytkeä, opettaa ja blokata ilman, että opetustilanne vaikuttaa edelliseen toimilaitteeseen. Jos haluat muuttaa opetettuja toimilaitteita myöhemmin tai lisätä painikkeita, voit aktivoida toimilaitteen estotoiminnon pois: kun syöttöjännite on kytketty pois/päälle, ota käytössä oleva langaton painike, mutta älä käytä keskitettyä painiketta painamalla 4 kertaa lyhyesti ja kerran pitkää (>1sekunti). Langattomat valonsäädintoimilaitteet ovat tehdasasetuksella universaaleja toimilaitteita ja himmennysasetus riippuu kytkettävästä kuormasta ollen vaiheohjattu tai laskevan aallon leikkaava. Vaiheohjaus määritellään painamalla painiketta lyhyesti 5 kertaa ja kerran pidempään (>1sekunti). Tehdasasetus saadaan käyttöön painamalla painiketta 6 kertaa lyhyesti ja kerran pidempään (>1sekunti). TF-FKE ikkunakoskettimet ja langattomat painikkeet voidaan myös opettaa reletoimilaitteelle TF61R-230V painamalla painiketta lyhyesti 3 kertaa luodaan NO normaalisti auki kosketin ja 4 kertaa painamalla luodaan NC normaalisti kiinni kosketin. TF-FKB ikkunakoskettimet opetetaan käyttäen magneettia: kosketa lyhyesti 3 kertaa luodaksesi NO normaalisti auki koskettimen tai 4 kertaa luodaksesi NC normaalisti kiinni koskettimen. Estotoiminto ja sen avaus kuten muissa toimilaitteissa. Virtuaalipainikkeet käyttäen GFVS ohjelmistoa opetettaan käyttäen spesiaalia langatonta koodia, joka tallentuu ohjelmistoon. Eltakon langaton yhteys toimii luotettavan ja kansainvälisen standardin 868MHz Enocean teknologian avulla. Parhaimmillaan lyhyt ja häiriövapaa signaali kantaa avoimessa hallitilassa 100m. Eltakon langattomat painikkeet vähentävät huomattavasti sähkömagneettista säteilyä koska niiden lähettämät korkeataajuusaallot ovat 100 kertaa heikompia kuin perinteisissä kytkimissä. Myös matalataajuuksiset aallot pienenevät huomattavasti, koska rakennukseen asennettaan vähemmän virtakaapeleita. 4 Tap-radio Innovatiivinen langaton taloautomaatiojärjestelmä Enocean tekniikalla

5 Sisällysluettelo Sisällysluettelo Himmentimet, reletoimilaitteet, markiisien ohjaus ja signaalin toistimet Langaton sysäysrele pistorasiaan TF100L-230V 6 Langaton universaali valonsäädin pistorasiaan TF100D-230V 6 Langaton signaalihälytin pistorasiaan TF100A-230V 6 Langaton sysäysrele toimilaite TF61L-230V 7 Langaton universaali valonsäädin toimilaite TF61D-230V 7 Langaton markiisien ohjaustoimilaite TF61J-230V 7 Langaton reletoimilaite TF61R-230V 7 Aktiiviset langattomat sensorit Langaton läsnäolo-/valoanturi 2 aurikokennolla ja paristolla TF-BHSB55 8 Langaton liiketunnistin paristolla TF-BSB55 8 Langaton kosteus- ja lämpötila-anturi paristolla TF-FTSB55 9 Langaton palovaroitin TF-HMB 9 Langaton CO 2 +lämpötila+kosteus-anturi TF-LGTF 10 Langaton palovaroitin TF-RWB 10 Näytöllinen kellokytkin TF-SUD55 11 Langaton lämpötilasäädin ohjauspyörällä ja akulla TF-TRHB55 11 Langaton lämpötilasäädin ohjauspyörällä, 2 aurinkokennolla ja paristolla TF-TRSB55 12 Langaton termostaatti kosteustoiminnolla TF-UTH55 12 Langaton patteritermostaatti TF-FKS 13 Passiiviset langattomat sensorit 1-osainen langaton painike TF-1FT 14 2-osainen langaton painike TF-4FT 14 4-kanavainen profi ilipainike TF-4PT-fi 15 Langaton kiertovalonsäädin TF-DTB 15 2-osainen langaton painike TF-4FT kanavainen profi ilipainike TF-4PT55-fi 16 Langaton kiertovalonsäädin TF-DTB55 17 Langaton ikkunakahva sensori paristolla TF-FGB 17 Langaton ikkunakosketin paristolla paristolla TF-FKB 18 Langaton ikkunakosketin TF-FKE 18 Langaton ikkunakosketin TF-FTE 18 8 painikkeinen minikaukosäädin TF-8FM 19 Langaton läsnäolopainike TF-TTB 19 Taloautomaatio tuotteet Enocean IP ja taloautomaatio ohjausyksikkö TF-IP-ConIV 20 Wibutler Pro taloautomaatio yksikkö sisältää painikkeen TF-4PT TF-WP 20 Starttipaketti ja tarvikkeet Tuotepaketti himmennys TF-BPD ja TF-BPD55 22 Tuotepaketti päälle/pois rele TF-BPL ja TF-BPL55 22 Tuotepaketti päälle/pois rele TF-BP61L55ES, TF-BP61L55 ja TF-BP61L 23 Langaton vahvistin pistorasiaan TF100R-230V 24 Langaton vahvistin TF61P-230V 24 Tuotteiden tekniset tiedot releet ja valonsäätimet 25 Ohjausviestit GFVS ohjelmasta 26 Tap-radio sensor telegram 27 Tap-radio Innovatiivinen langaton taloautomaatiojärjestelmä Enocean tekniikalla 5

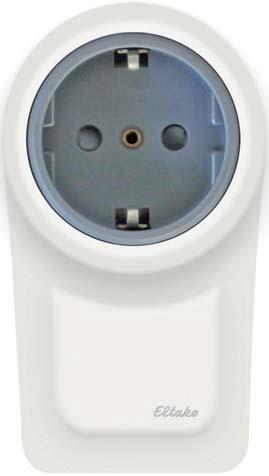

6 Langaton himmennys toimilaite valaistukseen, kytkintoiminto ja signaalin toistin TF100L-230V Tap-radio langaton sysäysrele pistorasiaan Langaton sysäysrele pistorasiaan 10A/250V AC. 100x55x45mm (mitat ilman pistoketta) puhdas valkoinen. Soveltuu 230V hehku- ja halogeenilamput 1000W, ESL ja 230V LED lamput max. 200W. Valmiustilakulutus vain 0.8 W. Taloautomaatio toimilaite pistorasia. Adapteri saksalaisiin pistorasiatyyppeihin, paranneltu kosketussuojaus. Voidaan liittää max. 24 kpl universaaleja painikkeita, suunta/verhopainikkeita, keskitettyjä päälle/pois painikkeita, liiketunnistimia TF-BSB ja TF-BHSB sekä kaksisuuntaisia langattomia signaaleja käyttäen tap-radio teknologiaa. TF100L-230V Langaton sysäysrele pistorasiaan Snro ,70 /kpl TF100D-230V Tap-radio universaali valonsäädin pistorasiaan Langaton universaali valonsäädin pistorasiaan. 100x55x45mm (mitat ilman pistoketta) puhdas valkoinen. Tehoyksikkö MOSFET. Hehku- ja halogeenilamput max. 300W ja 230V LED lamput max. 100W. Ei saa kytkeä induktiivisia (käämitetty) muuntajia. Lastenhuone- ja herätystoiminto. Ei minimi kuormaa. Valmiustilakulutus vain 0.7W. Taloautomaatio toimilaite pistorasia. Adapteri saksalaisiin pistorasiatyyppeihin, paranneltu kosketussuojaus. Voidaan liittää max. 24 kpl universaaleja painikkeita, suunta/verhopainikkeita, keskitettyjä päälle/pois painikkeita, liiketunnistimia TF-BSB ja TF-BHSB sekä kaksisuuntaisia langattomia signaaleja käyttäen tap-radio teknologiaa. Käyttöönotettaessa, himmennintoimilaite voidaan asettaa vaiheohjaukseen, jolla saavutetaan optimi himmennys-säätö LED lampuille. TF100D-230V Langaton universaali valonsäädin pistorasiaan Snro ,80 /kpl TF100A-230V Tap-radio signaalihälytin pistorasiaan Langaton signaalihälytin pistorasiaan 10A/250V AC. 100x55x45mm (mitat ilman pistoketta) puhdas valkoinen. Sisäänrakennetun akustisen signaaligeneraattorin ääni vähintään 80dB, kytketty kuorma vilkkuu. Hehku- ja halogeenilamput max. 1000W ja 230V LED lamput max. 200W. Ei minimi kuormaa. Valmiustilakulutus vain 0.8W. Taloautomaatio toimilaite pistorasia. Adapteri saksalaisiin pistorasiatyyppeihin, paranneltu kosketussuojaus. Voidaan liittää max. 24 kpl universaaleja painikkeita, suunta/verhopainikkeita, keskitettyjä päälle/pois painikkeita, liiketunnistimia TF-BSB ja TF-BHSB sekä kaksisuuntaisia langattomia signaaleja käyttäen tap-radio teknologiaa. Äänihälytys voidaan kytkeä pois päältä. TF100A-230V Langaton signaalihälytin pistorasiaan Snro ,40 /kpl 6

7 Langaton himmennys toimilaite valaistukseen, kytkintoiminto, markiisien ohjaus ja signaalin toistin TF61L-230V Tap-radio sysäysrele toimilaite Langaton sysäysrele 10A/250V AC, 45x45x18mm. Sulkeutuva (NO) kosketin, ei potentiaali vapaa. Hehku- ja halogeenilamput max. 1000W ja 230V LED lamput max. 200W. Ei minimi kuormaa. Valmiustilakulutus vain 0.8W. Taloautomaatio kojerasiatoimilaite. Voidaan liittää max. 24 kpl universaaleja painikkeita, suunta/verhopainikkeita, keskitettyjä päälle/pois painikkeita, liiketunnistimia TF-BSB ja TF-BHSB sekä kaksisuuntaisia langattomia signaaleja käyttäen tap-radio teknologiaa. Lisäksi toimilaitetta voidaan ohjata perinteisellä 230 V jousipalautteisella kytkimellä, ilman merkkivalo virtaa. ammattilaissarja TF61L-230V Langaton sysäysrele toimilaite Snro ,10 /kpl TF61D-230V Tap-radio universaali valonsäädin toimilaite Langaton universaali valonsäädin toimilaite 45x45x33mm. Tehoyksikkö MOSFET. Hehku- ja halogeenilamput max. 300W ja 230V LED lamput max. 100W. Ei saa kytkeä induktiivisia (käämitetty) muuntajia. Lastenhuone- ja herätystoiminto. Ei minimi kuormaa. Valmiustilakulutus vain 0.7W. Taloautomaatio kojerasiatoimilaite. Voidaan liittää max. 24 kpl universaaleja painikkeita, suunta/verhopainikkeita, keskitettyjä päälle/pois painikkeita, liiketunnistimia TF-BSB ja TF-BHSB sekä kaksisuuntaisia langattomia signaaleja käyttäen tap-radio teknologiaa. Lisäksi toimilaitetta voidaan ohjata perinteisellä 230V jousipalautteisella kytkimellä, ilman merkkivalo virtaa. Opetustilassa, himmennintoimilaite voidaan asettaa vaiheohjaukseen, jolla saavutetaan optimi himmennys-säätö LED lampuille. ammattilaissarja TF61D-230V Langaton universaali valonsäädin toimilaite Snro ,90 /kpl TF61J-230V Tap-radio markiisien ohjaustoimilaite Langaton markiisien ja kaihtimien ohjaustoimilaite 1+1 sulkeutuva (NO) kosketin 4A/250V AC moottoreille. 45x45x18mm. Valmiustilakulutus vain 0.8 W. Taloautomaatio kojerasiatoimilaite. Voidaan liittää max. 24 kpl universaaleja painikkeita, suunta/verhopainikkeita, keskitettyjä päälle/pois painikkeita käyttäen tap-radio teknologiaa. Lisäksi toimilaitetta voidaan ohjata perinteisellä 230 V jousipalautteisella kytkimellä, ilman merkkivalo virtaa. ammattilaissarja TF61J-230V Langaton markiisien ohjaustoimilaite Snro ,90 /kpl TF61R-230V Tap-radio reletoimilaite Langaton reletoimilaite 10A/250V AC, 45x45x18mm. 1 sulkeutuva (NO) kosketin tai avautuva (NC), potentiaali vapaa. Valmiustilakulutus vain 0.8W. Taloautomaatio kojerasiatoimilaite. Voidaan liittää max. 32 kpl universaaleja painikkeita, suunta/verhopainikkeita, keskitettyjä päälle/pois painikkeita sekä kaksisuuntaisia langattomia signaaleja käyttäen tap-radio teknologiaa. Lisäksi toimilaitetta voidaan ohjata perinteisellä 230V jousipalautteisella kytkimellä, ilman merkkivalo virtaa. Opetustilassa voidaan määritellä kosketintieto sulkeutuva (NO) tai avautuva (NC). Asennusesimerkkejä: Kosketin sulkeutuu kun ikkuna on auki; sen jälkeen voidaan aktivoida esim. hälytys. Kosketin avautuu kun ikkuna auki; Voidaan sulkea lämmitys-, tai ilmanvaihtolaitteet. ammattilaissarja TF61R-230V Langaton reletoimilaite Snro ,10 /kpl 7

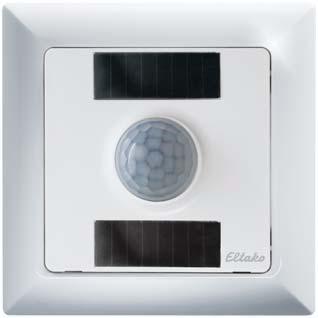

8 Aktiiviset langattomat sensorit TF-BHSB55 Tap-radio läsnäolo-/valoanturi Langaton läsnäolo-/valoanturi puhdas kiiltävä valkoinen yksittäisasennukseen 84x84x27mm tai asennus 55mm kehyksiin. Aurinkokennolla ja paristolla. (elinikä 4-5 vuotta riippuen käyttömäärästä). Taloautomaatio läsnäolotunnistin. Tehdasasetuksilla opetetut valo ja himmennintoimilaitteet sammuvat automaattisesti kun 5min on kulunut viimeisestä havaitusta liikkeestä. Valon kytkeminen painikkeella. Jumpperi kytkettynä "aktiivi" asentoon aktivoi automaattisesti liikkeestä riippumatta kytkimestä. Potentiometrillä voi säätää kirkkauden tasoa jolloin anturi alkaa lähettää viestejä. Asennuskehys voidaan kiinnittää ruuveilla tasaiseen pintaan tai liimata seinään tai kattoon käyttämällä mukana tulevaa liimakalvoa. Ruuviasennukseen tulpilla 5x25mm sekä 55mm rasiaan suosittelemme käyttämään kartio upotettuja ruuveja 2.9x25mm ruostomattomasta teräksestä, DIN 7982 C. Liimakalvo sekä setti 2kpl ruuveja tulpilla löytyvät pakkauksesta mukana. Langaton anturi voidaan opettaa TF61L, TF61D, TF-TA65L, TF-TA65D, TF-TA55L, TF-TA55D, TF100L ja TF100D tap-radio toimilaitteille. TF-BHSB55 Langaton läsnäolo-/valoanturi Snro ,40 /kpl TF-BSB55 Tap-radio liiketunnistin Langaton liiketunnistin 80x80x27mm puhdas kiiltävä valkoinen yksittäisasennukseen tai asennus 55mm kehyksiin. Toimii paristolla (käyttöikä n. 3 vuotta). Taloautomaatio liiketunnistin. Tehdasasetuksilla rele ja valonsäädin toimilaitteet sammuttavat valaistuksen automaattisesti 5 minuutin jälkeen viimeisen liikkeen tunnistuksen jälkeen. Voidaan ohjata pakotetusti valot päälle painikkeilla. Jumpperilla on mahdollista aktivoida liiketunnistimeen automaattinen päällekytkentä. Suosittelemme ruostumattomasta teräksestä uppokantaruuvia 2.9x25mm, DIN 7982 C, 2 kpl ruuveja sekä 2 kpl tulpat 5x25mm kuuluvat toimitukseen. Langaton liiketunnistin voidaan opettaa seuraaviin toimilaitteisiin TF61L, TF61D, TF-TA65L, TF-TA65D, TF-TA55L, TF-TA55D, TF100L ja TF100D. TF-BSB55 Langaton liiketunnistin Snro ,50 /kpl 8 Switching on the future

9 Aktiiviset langattomat sensorit TF-FTSB55 Tap-radio kosteus- ja lämpötila-anturi Langaton kosteus- ja lämpötila-anturi 80x80x17mm, puhdas kiiltävä valkoinen yksittäisasennus tai asennus 55 mm kehyksiin. Toimii paristolla (käyttöikä n. 5 vuotta). Taloautomaatio anturi. Kosteus- ja lämpötila-anturi mittaa jatkuvasti suhteellista kosteutta välillä % ja lämpötilaa välillä -20 ja + 60 (±0.5 C). Langaton kosteus- ja lämpötilasensori lähettää dataviestin joka 10 minuutti Eltakon langattomaan järjestelmään. Tätä väliä voidaan tiuhentaa 5 minuuttiin vaihtamalla jumpperin asentoa, kuten käyttöohjeissa on kuvattu. Langattomat signaalit voidaan lukea Enocean ohjausyksikkö TF-IP-ConIV, GFVS-SafeIV, GFVS-TouchIV, sekä Eltakon GFA2 sovelluksella. Suosittelemme ruostumattomasta teräksestä uppokantaruuvia 2.9x25mm, DIN 7982 C, 2 kpl ruuveja sekä 2 kpl tulpat 5x25mm kuuluvat toimitukseen. TF-FTSB55 Langaton kosteus- ja lämpötila-anturi Snro ,90 /kpl TF-HMB Tap-radio palovaroitin Langaton palovaroitin, puhdas valkoinen. Radio lähetin moduuli pohjassa. Halkaisij Ø 86mm, korkeus 48mm. Aurinkokennolla ja paristolla (käyttöikä n.10 vuotta). Älykoti sensori. Palohälytys ilmoitetaan toistuvalla sarjalla ääniä jonka volyymi on vähintään 80dB. Hälyttimen valmiustila ilmoitetaan punaisella vilkkuvalla ledillä kerran 48 sekunnissa. Palovaroittimen virtalähde on sisäänrakennuttu lithium-akku jossa noin 10 vuoden elinikä, akkua ei voi vaihtaa uuteen. Palovaroitin ilmoittaa akun olevan eliniän lopussa lyhyellä merkkiäänellä. Tämän jälkeen palovaroitin tulisi vaihtaa uuteen. Valokenno toimii virtalähteenä langattomien viestien moduulille kunhan se saa riittävän määrän valoa. Tehtaalta toimitettuna energia varasto on tyhjä joten se pitää ensin ladata pä-ivänvalossa. Jos tilan valaistus ei ole riittävä pitää käyttää myös 3,6V 1/2AA paristoja, (ei sisälly toimitukseen). Radio lähetin moduuli lähettää hälytys viestin välittömästi Eltako langattomaan järjestelmään. Tämä tapahtuu myös kun kantta painetaan toimintotestin aikana. Kun hälytys sammutaan lähtee hälytys pois viesti. Noin kerran 30 minuutissa tilanne viesti lähetetään. Opettaaksesi savunilmaisimen toimilaitteeseen; painiketta radio moduulissa pitää painaa. Asennustilan lämpötila +4 C C. Asennussuosituksia; makuuhuoneet, ohohuoneet, varastotilat, käytävät ja portaikot. Toiminnallinen testaus: kerran kuukaudessa, suorita testaus ja pysyttele vähintään 50cm päässä laitteesta koska signaali on erittäin voimakas. Painamalla palovaroittimen kantta kuulet äänen sekä punainen merkkivalo vilkkuu kahdesti! TF-HMB Langaton palovaroitin, puhdas valkoinen Snro ,90 /kpl 9

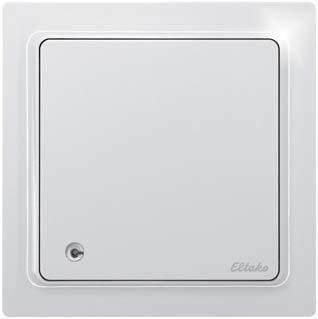

10 Aktiiviset langattomat sensorit TF-LGTF Tap-radio CO 2 +lämpötila+kosteus-anturi Langaton CO 2 +lämpötila+kosteus-anturi 84x84x17mm, puhdas kiiltävävalkoinen yksittäisasennus tai E-sarjan kehyksiin. LED indikointi joka ilmoittaa ilmanlaadusta. Käyttöjännite 230V. Virrankulutus valmiustilassa vain 0.4 W keskimäärin. Älykoti sensori. Sensori mittaa ilman laatua, lämpötilaa 0 C C ja ilmankosteutta 0-100%. CO 2 vastaava ja kaikkien haihtuvien orgaanisten yhdisteiden kokonaistilavuus huoneilmassa ovat mitattu ilmanlaadun arvioimiseksi. Suosittelemme ruostumattomasta teräksestä uppokantaruuvia 2.9x25mm, DIN 7982 C ruuviasennukseen. 2 kpl ruuveja 2,9x25mm sekä 2 kpl tulpat 5x25mm kuuluvat toimitukseen. Kahden (2) minuutin välein LED indikointi ilmandun tasosta voi vaihdella: vihreä kun ilmanlaatu OK, keltainen heikko ja punainen ilmanlaadun ollessa saastunut. LED indikoinnin ollessa punaisella kuulet toimilaitteesta merkkiäänen viisi (5) kertaa kolmen (3) minuutin välein. Virransyötön kytkemisen jälkeen lähetetään lähetyssanoma, aina 5% muutoksessa datasanomista lähetetään 60 sekunnin kuluessa. Jos mikään ei ole muuttanut statusviestiä lähetetään 10 minuutin välein. Sähkeiden lähettäminen näytetään yhdellä LEDin vilahduksella. Oikea todellinen lämpötila mitataan vain noin 30 minuuttia kytkemisen jälkeen jotta voidaan kompensoida elektroniikan lämpenemisesta aiheutunut lämpötilaero. ammattilaissarja TF-LGTF CO 2 +lämpötila+kosteus-anturi Snro ,70 /kpl TF-RWB Tap-radio palovaroitin Langaton palovaroitin, puhdas valkoinen. Radio lähetin moduuli pohjassa. Halkaisij Ø 86mm, korkeus 49mm. Aurinkokennolla ja paristolla (käyttöikä n. 10 vuotta). Taloautomaatio palovaroitin. Tämä palovaroitin toimii valosähköisen periaatteen mukaisesti. Palohälytys ilmoitetaan toistuvalla sarjalla ääniä jonka volyymi on vähintään 85dB. Toiminto ilmoitetaan punaisella vilkkuvalla ledillä kerran 48 sekunnissa. Palovaroittimen virtalähde on sisäänrakennuttu lithium-akku jossa noin 10 vuoden elinikä, paristo ei ole vaihdettavissa. Palovaroitin ilmoittaa akun olevan eliniän lopussa lyhyellä merkkiäänellä. Tämän jälkeen palovaroitin tulisi vaihtaa. Valokenno toimii virtalähteenä langattomien viestien moduulille kunhan se saa riittävän määrän valoa. Tehtaalta toimitettuna energia varasto on tyhjä joten se pitää ensin ladata päivänvalossa. Jos tilan valaistus ei ole riittävä pitää käyttää myös 3,6V 1/2AA paristoja, ei sisälly toimitukseen. Radio lähetin moduuli lähettää hälytys viestin välittömästi Eltako langattomaan järjestelmään. Tämä tapahtuu myös kun kantta painetaan toimintotesti aikana. Kun hälytys sammutaan lähtee hälytys pois viesti. Noin kerran 30 minuutissa tila viesti lähetetään. Opettaaksesi savunilmaisimen valmiissa toimilaitteessa; painiketta radio moduulissa pitää painaa. Asennustilan lämpötila +4 C C. Asennussuosituksia; makuuhuoneet, ohohuoneet, varastotilat, käytävät ja portaikot. Toiminnallinen testaus: kerran kuukaudessa, suorita testaus ja pysyttele vähintään 50cm päässä laitteesta koska signaali on erittäin voimakas. Painamalla palovaroittimen kantta kuulet äänen sekä merkkivalo vilkkuu kahdesti! TF-RWB Langaton palovaroitin, puhdas valkoinen Snro ,90 /kpl 10 Switching on the future

11 Aktiiviset langattomat sensorit TF-SUD55 Tap-radio kellokytkin Näytöllinen kellokytkin ajastimella Eltakon langattomaan järjestelmään, 8 kanavaa. Yksittäisasennukseen 80x80x14/33mm tai asennus 55mm kehyksiin. Astrotoiminnolla ja automaattinen kesä- talviaikaan siirtyminen. Taustavalaistu näyttö. 7 päivän käyntivara ilman paristoa. Käyttöjännite 230 V. Valmiustilakulutus vain 0.5W. Taloautomaatio kellokytkin. Käytettävissä jopa 60 muistipaikkaa, jotka voidaan jakaa kanaville. Automaattinen kesä- ja talviaikaan siirtymisen asetus. Asetukset tehdään MODE ja SET näppäimillä ja ne voidaan lukita. Näytön taustavalo menee päälle painamalla MODE tai SET painiketta. Kun viimeisestä painalluksesta on kulunut 20 sekuntia näyttö palaa alkunäyttöön sekä näytön taustavalo sammuu. Asennus 55mm kojerasiaan. Pintaan jäävä asennus 14mm ja upotussyvyys 33mm. Takana ruuviasennus 230V syötölle ja painiketulolle. ammattilaissarja TF-SUD55 Näytöllinen kellokytkin, puhdas kiiltävä valkoinen Snro ,30 /kpl TF-TRHB55 Tap-radio lämpötilasäädin Langaton lämpötilasäädin käsipyöräohjauksella, yksittäisasennukseen 80x80x27mm tai asennus 55mm kehyksiin. Toimii paristolla (käyttöikä n. 4 vuotta). Taloautomaatio termostaatti. Termostaatti voidaan opettaa reletoimilaitteelle TF61R, lämmitys ja jäähdytystoimilaitteelle FHK ja GFVS ohjelmistoon. Kun asetettu lämpötila muuttuu min C termostaatti lähettää langattoman signaalin. Jos muutosta ei tapahdu, tilatieto lähtee joka 5 minuutti. Jumpperin asento määrittää toimintatilan. Tilassa TF61 lähetetään vain On ja OFF ja tilassa FHK mitattu ja asetettu lämpötila lähetetään myös. Mittaustarkkuus on noin 1C. Päivän referenssilämpötilan voi asettaa +12 C C välille käyttäen käsipyörää. Asennossa termostaatti on poissa käytöstä ja jäätymisen estotila on aktivoitunut. Suosittelemme ruostumattomasta teräksestä uppokantaruuvia 2.9x25mm, DIN 7982 C, 2 kpl ruuveja sekä 2 kpl tulpat 5x25mm kuuluvat toimitukseen. TF-TRHB55 Lämpötilasäädin ohjauspyörällä, kiiltävä valkoinen Snro ,80 /kpl 11

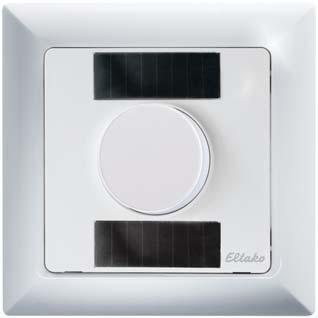

12 Aktiiviset langattomat sensorit TF-TRSB55 Tap-radio lämpötilasäädin Langaton lämpötilasäädin käsipyöräohjauksella, yksittäisasennukseen 80x80x27mm tai asennus 55mm kehyksiin. Aurinkokennolla ja paristolla (käyttöikä n. 5 vuotta). Taloautomaatio termostaatti. Termostaatti voidaan opettaa reletoimilaitteelle TF61R, lämmitys ja jäähdytystoimilaitteelle FHK ja GFVS ohjelmistoon. Kun asetettu lämpötila muuttuu min C termostaatti lähettää langattoman signaalin. Jos muutosta ei tapahdu, tilatieto lähtee joka 5 minuutti. Jumpperin asento määrittää toimintatilan. Tilassa TF61 lähetetään vain On ja OFF ja tilassa FHK mitattu ja asetettu lämpötila lähetetään myös. Mittaustarkkuus on noin 1C. Päivän referenssilämpötilan voi asettaa +12 C C välille käyttäen käsipyörää. Asennossa termostaatti on poissa käytöstä ja jäätymisen estotila on aktivoitunut. Suosittelemme ruostumattomasta teräksestä uppokantaruuvia 2.9x25mm, DIN 7982 C, 2 kpl ruuveja sekä 2 kpl tulpat 5x25mm kuuluvat toimitukseen. private series TF-TRSB55 Langaton lämpötilasäädin Snro ,30 /kpl. TF-UTH55 Tap-radio termostaatti kello-, lämpötila-, ja kosteustoiminnolla Langaton lämpötilatermostaatti ja kosteusanturi kellotoiminnolla. Yksittäisasennukseen 80x80x14/ 33 mm tai asennus 55 mm kehyksiin. Voidaan asettaa yö- ja päivälämpötilat ja suhteellinen ilmankosteus. Valaistu näyttö. Käyttövalmis tehdasasetuksilla. 7 päivän tehoreservi jännitekatkoa varten. Valmiustilakulutus vain 0.5 W. Käyttöjännite 230 V. Taloautomaatio monitoimitermostaatti. 60 muistipaikkaa vapaasti valittavissa kanaville. Päivämäärä ja automaattinen kesä/talviajan vaihto. Langaton termostaatti lähettää signaalin 50 sekunnin välein kun lämpötilamuutos on 0.3 C tai kosteus muuttuu 5%. Asetetettu lämpötilamuutostieto tai kosteustieto signaali lähtee välittömästi. Jos muutoksia ei tapahdu, tilatieto lähtee 10 minuutin välein. Kyselyt langattomat toimilaitteesta FKS, jotka tulevat n.10 minuutin välein vastatataan välittömästi. Asetukset tehdään MODE ja SET näppäimillä ja ne voidaan lukita. Näytön taustavalo menee päälle painamalla MODE tai SET painiketta. Kun viimeisestä painalluksesta on kulunut 20 sekuntia näyttö palaa alkunäyttöön sekä näytön taustavalo sammuu. Esiasetettu tehdasohjelma, joka voidaan helposti muuttaa. Tehdasasetuksilla yölämpötila on 18 C. Asennus 55mm kojerasiaan. Pintaan jäävä asennus 16mm ja upotussyvyys 33mm. Takana ruuviasennus 230V syötölle ja painiketulolle. ammattilaissarja TF-UTH55 Langaton termostaatti ja kosteusanturi näytöllä, puhdas kiiltävä valkoinen Snro ,20 /kpl 12 Switching on the future

13 Aktiiviset langattomat sensorit TF-FKS Tap-radio langaton patteritermostaatti SmartDrive MX Hora langaton toimilaite digitaalinen säätö/näyttö esim vesi- ja öljypattereihin. Paristosyöttö joten kaapeleita ei tarvita. Taloautomaatio patteritermostaatti. Patteritermostaatti ohjaa itsenäisesti tai yhdessä wibutler sovelluksen ja/tai TF-UTH huonetermostaatin kanssa. Soveltuu yleisimpiin pattereihin, liitäntä on M30x1,5. Toimilaitteen virransyöttö tapahtuu kahdella AA paristolla ja niiden kesto on noin neljä vuotta. Energiatehokkaan ja mekaanisesti hienovaraisen tekniikan ansiosta laitteessa on erittäin pieni energian kulutus. TF-FKS Trådlös Patteritermostaatti ställdonsaktor Snro E ,50 /kpl 13

14 Passiiviset langattomat sensorit TF-1FT Tap-radio langaton painike 1-osainen matala langaton painike 84x84x16 mm yksittäisasennukseen tai E-sarjan kehyksiin. Luo energian painiketta painettaessa, tämän takia ei tarvitse johtoja, eikä valmiustilakulutusta. Taloautomaatio painike. Langaton yksiosainen painike voi lähettää yhden analysoitavan signaalin. Paina päädyn keskeltä läheltä merkintää. Asennuspohja voidaan ruuvata tasaiseen pohjaan tai liimata seinään, lasiin tai huonekaluun mukana tulevalla kaksipuoleisella tarralla. Kiinnityspaikat ruuveille kojerasiaan. E-sarjan kehys kuuluu toimitukseen. TF-1FT 1-osainen langaton painike Snro ,50 /kpl TF-4FT Tap-radio langaton painike 1-osainen painike 2-osainen painike 2-osainen puhdas kiiltävä valkoinen langaton painike 84x84x16 mm yksittäisasennukseen tai E-sarjan kehyksiin. Luo energian painiketta painettaessa, tämän takia ei tarvitse johtoja, eikä valmiustilakulutusta. Taloautomaatio painike. Toimitukseen kuuluu kehys, 1-osainen vipu ja 2-osainen vipu. Langaton yksiosainen painike voi lähettää kaksi analysoitavaa signaalia: Paina ylhäältä tai alhaalta. Langaton kaksiosainen painike voi lähettää neljä analysoitavaa signaalia: Paina ylhäältä tai alhaalta. Asennuspohja voidaan ruuvata tasaiseen pohjaan tai liimata seinään, lasiin tai huonekaluun mukana tulevalla kaksipuoleisella tarralla. Kiinnityspaikat ruuveille kojerasiaan. Tehdastoimituksena tuplavivut on asennettu. Jos vaihdat yksiosaisen painikkeen tilalle, poista molemmat vivut painamalla edestä. Älä taivuta kohti keskustaa. Paina vipu paikalleen siten että takana oleva 0 ja I ovat samansuuntaisesti langattoman moduulissa olevien samojen merkintöjen kanssa. TF-4FT 2-osainen langaton painike Snro ,90 /kpl 14 Switching on the future

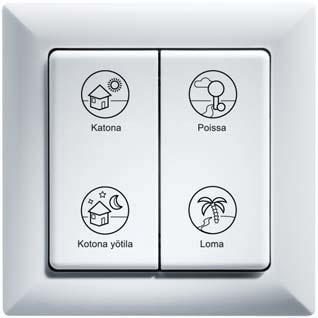

15 Passiiviset langattomat sensorit TF-4PT-fi Tap-radio langaton profiilipainike 2-osainen painike 4-kanavainen langaton painike puhdas kiiltävä valkoinen yksittäisasennukseen 84x84x16mm tai Eltakon E-sarjan kehyksiin. Luo tarvittavan energian painiketta painettaessa, joten ei johtoja ja ei valmiustilakulutusta. Taloautomaatio painike. Vivut on laserilla kaiverrettu merkeillä "Kotona, Kotona yötila, Poissa ja Loma". Asennuskehys voidaan ruuvata tasaiseen alustaan tai seinään. Asennuksena lasiin tai huonekaluihin käytä liimakalvoa. 55mm kojerasiaan asennuksessa käytä kehyksen ruuvireikiä. TF-4PT-fi 4-kanavainen profiilipainike Snro ,90 /kpl TF-DTB Tap-radio langaton kiertovalonsäädin 1 kanavainen langaton nuppivalonsäädin yksittäisasennukseen 84x84x25mm tai Eltakon E-sarjan kehyksiin. Sisältää pariston (elinikä 2-8 vuotta riippuen käyttömäärästä). Taloautomaatio valonsäädin. Kaikki Eltako langattomat valonsäätimet voidaan ohjata tällä langattomalla nuppivalonsäätimellä sekä myös langattomat toimilaitteet FSR61, TF61L ja TF100L. Opettaaksesi langattoman kiertovalonsäätimen toimilaitteelle, poista etupaneeli nupin kanssa ja löydät pienen (LRN) painikkeen. Paina LRN painiketta ja sen jälkeen paina lyhyesti kiertosäätimen akselia. Sisäinen 3V nappiparisto CR2032 kestää käytössä useamman vuoden. Pariston vaihtamiseksi irroita etupaneeli ja kiertonuppisäädin. Asennus: Ruuva pohjalevy kiinni. Kiinnitä kehykset, poista patterin muoviliuska, paina etulevy ja nuppi paikalleen. Suosittelemme rosterisia uppokanta ruuveja 2.9x25mm DIN 7982 C ja kiinnitystulppa 5x25mm. Nämä sisältyvät toimitukseen Valonsäätimen ohjausvaihtoehdot: Alin valaistustaso voidaan asettaa kolmeen eri vaihtoehtoon jumpperilla. Voit myös valita pehmeästi päälle toiminnon joka sytyttää valon asteittain. TF-DTB Langaton kiertovalonsäädin Snro ,90 /kpl 15

16 Passiiviset langattomat sensorit TF-4FT55 Tap-radio langaton painike 1-osainen painike 2-osainen painike 4-kanavainen langaton painike kiiltävä valkoinen, mitat kehyksen kanssa 80x80, sisäkehyksen mitat 55x55, korkeus 15mm. Luo energian painiketta painettaessa, tämän takia ei tarvitse johtoja, eikä valmiustilakulutusta. Taloautomaatio painike. Toimitukseen kuuluu kehys, 1-osainen vipu ja 2-osainen vipu. Langaton yksiosainen painike voi lähettää kaksi analysoitavaa signaalia: Paina ylhäältä tai alhaalta. Langaton kaksiosainen painike voi lähettää neljä analysoitavaa signaalia: Paina ylhäältä tai alhaalta. Asennuspohja voidaan ruuvata tasaiseen pohjaan tai liimata seinään, lasiin tai huonekaluun mukana tulevalla kaksipuoleisella tarralla. Kiinnityspaikat ruuveille kojerasiaan. Tehdastoimituksena tuplavivut on asennettu. Jos vaihdat yksiosaisen painikkeen tilalle, poista molemmat vivut painamalla edestä. Älä taivuta kohti keskustaa. Paina vipu paikalleen siten että takana oleva 0 ja I ovat samansuuntaisesti langattoman moduulissa olevien samojen merkintöjen kanssa. TF-4FT55 2-osainen langaton painike Snro ,90 /kpl TF-4PT55-fi Tap-radio langaton profiilipainike 2-osainen painike 4-kanavainen langaton painike puhdas kiiltävä valkoinen, mitta kehyksineen 80x80mm, painikeosa 55x55mm, korkeus 15mm. Luo tarvittavan energian painiketta painettaessa, joten ei johtoja ja ei valmiustilakulutusta. Taloautomaatio painike. Vivut on laserilla kaiverrettu merkeillä "Kotona, Kotona yötila, Poissa ja Loma". Asennuskehys voidaan ruuvata tasaiseen alustaan tai seinään. Asennuksena lasiin tai huonekaluihin käytä liimakalvoa. 55mm kojerasiaan asennuksessa käytä kehyksen ruuvireikiä. TF-4PT55-fi 4-kanavainen profiilipainike Snro ,90 /kpl 16 Switching on the future

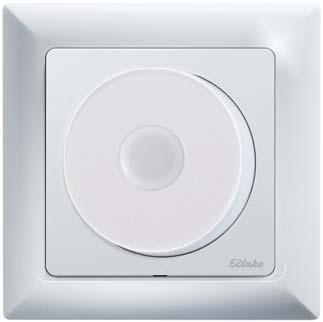

17 Passiiviset langattomat sensorit TF-DTB55 Tap-radio kiertovalonsäädin 1 kanavainen langaton nuppivalonsäädin yksittäisasennukseen 80x80x25mm tai asennus 55mm kehyksiin. Sisältää pariston (elinikä 2-8 vuotta riippuen käyttömäärästä). Taloautomaatio valonsäädin. Kaikki Eltako langattomat valonsäätimet voidaan ohjata tällä langattomalla nuppivalonsäätimellä sekä myös langattomat toimilaitteet FSR61, TF61L ja TF100L. Opettaaksesi langattoman kiertovalonsäätimen toimilaitteelle, poista etupaneeli nupin kanssa ja löydät pienen (LRN) painikkeen. Paina LRN painiketta ja sen jälkeen paina lyhyesti kiertosäätimen akselia. Sisäinen 3V nappiparisto CR2032 kestää käytössä useamman vuoden. Pariston vaihtamiseksi irroita etupaneeli ja kiertonuppisäädin. Asennus: Ruuva pohjalevy kiinni. Kiinnitä kehykset, poista patterin muoviliuska, paina etulevy ja nuppi paikalleen. Suosittelemme rosterisia uppokanta ruuveja 2.9x25mm DIN 7982 C ja kiinnitystulppa 5x25mm. Nämä sisältyvät toimitukseen Valonsäätimen ohjausvaihtoehdot: Alin valaistustaso voidaan asettaa kolmeen eri vaihtoehtoon jumpperilla. Voit myös valita pehmeästi päälle toiminnon joka sytyttää valon asteittain. TF-DTB55 Langaton kiertovalonsäädin Snro ,90 /kpl TF-FGB Tap-radio ikkunakahva sensori Langaton ikkunakahva sensori, puhdas valkoinen 120x35x7mm paristolla (käyttöikä n 7 vuotta). Asennus perinteisen ikkukahvan alle. Älykoti sensori. Langaton viesti asennossa auki, kallistettu ja suljettu. Tilanneviesti aina 15 minuutin välein. Yksinkertainen asennus standardin ikkunakahvan alle: ruuvaa irti kahva, asenna sensori ja ruuvaa kahva takaisin. TF-FGB Langaton ikkunakahva sensori, puhdas valkoinen Snro ,70 /kpl 17

18 Passiiviset langattomat sensorit TF-FKB Tap-radio ikkunakosketin paristolla Langaton ikkunakosketin paristolla 75x25x12mm, puhdas kiiltävä valkoinen (käyttöikä n. 7 vuotta). Magneetti 37x10x6mm, puhdas valkoinen. Taloautomaatio rajakytkin. Kun kosketin on auki tai kiinni kaksi eri signaalia lähetään ja myös statussignaali lähetetään noin joka 20 minuutti. Langattomat signaalit voidaan toteuttaa Tap-Radio reletoimilaitteessa TF61R-230V ja Tap-Radio markiisien ohjaustoimilaitteessa TF61J-230V kuin myös EnOcean ohjausyksikkö TF-IP-ConIV, GFVS-SafeIV, GFVS-TouchIV jne. TF-FKB Langaton ikkunakosketin paristolla Snro ,60 /kpl TF-FKE Tap-radio ikkunakosketin Langaton ja paristoton ikkunakosketin 48x32x11.5mm puhdas valkoinen. Voidaan asentaa oviin, vetolaatikot tai muihin liikkuviin laitteisiin. Taloautomaatio rajakytkin. Luo energian painiketta painettaessa, tämän takia ei tarvitse paristoa, johtoja, eikä valmiustilakulutusta. Lähettää langattoman viestin auki sekä kiinni. Langattomat signaalit voidaan toteuttaa Tap-Radio reletoimilaitteessa TF61R-230V ja Tap-Radio markiisien ohjaustoimilaitteessa TF61J-230V kuin myös EnOcean ohjausyksikkö TF-IP-ConIV, GFVS-SafeIV, GFVS-TouchIV jne. Asennus mukana tulevalla kaksipuoleisella tarralla tai ruuvaamalla asennustelineen avulla. Vivun pituus 48mm joka voidaan lyhentää 27mm katkaisemalla. TF-FKE Langaton ikkunakosketin Snro ,90 /kpl TF-FTE Tap-radio ikkunakosketin Langaton ja paristoton ikkunakosketin 48x32x11.5mm puhdas valkoinen. Voidaan asentaa oviin, vetolaatikot tai muihin liikkuviin laitteisiin. Luo energian kytkintä painettaessa, tämän takia ei tarvitse paristoa, johtoja, eikä valmiustilakulutusta. Älykoti sensori. Lähettää langattoman viestin auki sekä kiinni. Langattomat signaalit voidaan toteuttaa Tap-Radio reletoimilaitteessa TF61R-230V ja Tap-Radio markiisien ohjaustoimilaitteessa TF61J-230V kuin myös EnOcean ohjausyksikkö TF-IP-ConIV, GFVS-SafeIV, GFVS-TouchIV jne. Asennus mukana tulevalla kaksipuoleisella tarralla tai ruuvaamalla mukana tulevaan asennustelineen avulla. TF-FTE Langaton ikkunakosketin Snro ,70 /kpl 18 Switching on the future

19 Passiiviset langattomat sensorit TF-8FM Tap-radio 8 painikkeinen minikaukosäädin Langaton 8 painikkeinen minikaukosäädin, puhdas valkoinen, 8 painiketta ja 8 langatonta signaalia. 85x45x18mm, painaa vain 60 grammaa. Merkityt painikkeet. Älykoti kaukosäädin. Luo energian painiketta painettaessa, tämän takia ei valmiustilakulutusta eikä paristoa. Painikkeet ovat lasermerkittyjä 1-6 sekä keskitetty päälle ja pois painikkeet. TF-8FM 8 painikkeinen minikaukosäädin Snro ,90 /kpl TF-TTB Tap-radio läsnäolopainike Langaton läsnäolopainike paristolla (elinikä 5-8 vuotta riippuen käyttömäärästä). 55x44mm, korkeus 15mm. Paino vain 20g. Taloautomaatio painike. TF-TTB langaton läsnäolopainike, jossa sininen painike on normaali langaton painike. Avaamisen jälkeen, kytke seuranta päälle siirtämällä liukukytkin asentoon Tr. Tämän jälkeen painike lähettää läsnäolotiedon joka 60 sekunti. Sisäinen 3V nappiparisto CR2032 kestää käytössä useamman vuoden. Langaton sensori voidaan opettaa "läsnäolotunnistimeksi" seuraaville toimilaitteille ja GFVSohjelmistoon: TF61L, TF61D, TF-TA65L, TF-TA65D, TF-TA55L, TF-TA55D, TF100L ja TF100D. TF-TTB Läsnäolopainike Snro ,70 /kpl 19

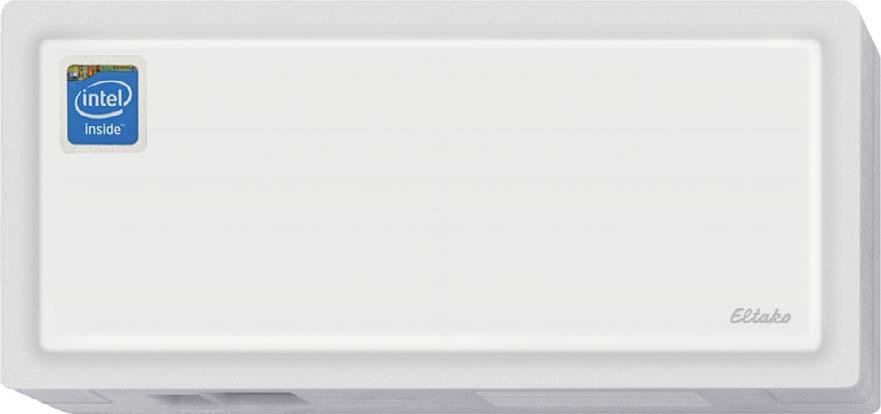

20 Taloautomaatio ohjausyksiköt MiniSafe Taloautomaatio ohjausyksikkö MiniSafe taloautomaatio ohjausyksikkö vastaanottaa langattomat Enocean signaalit Eltakon sensoreilta, painikkeilta ja toimilaitteilta erityisesti kaikilta tap-radio malleilta ja mahdollistaa erittäin kryptatun tiedonsiirron sisäisesti sekä ulkoisesti käyttäen Eltakon langatonta puhelin ja tablet sovellusta GFA4. Taloautomaatio ohjausyksikkö. Ethernet liitäntä paikalliseen verkkoon. MiniSafe tuotetta käytetään Enocean langattomien signaalien kaksisuuntaiseen kommunikointiin Ethernet verkon yli (TCP/IP). Toimitussisältö: MiniSafe, seinäteline, virtamuuntaja, 1x ethernet RJ45 kaapeli 2m, pikaopas, ohjeet GFA4 aplikaation lataamiseen. Tuotespesifikaatio: Prosessori Intel X1021, muisti 1GB DDR3 RAM + 4GB emmc, LAN: 1x10/100Mbit ethernet, integroitu Enocean-868MHz langaton moduuli (TCM310) ESP3, virransyöttö 5V, puhdas kiiltävä valkoinen muovikotelo, jonka mitat 165x70x35 mm. Voidaan asentaa omilla jaloilla pöydälle tai seinäasennus, paino 175 grammaa. Laitteen IP konfikurointi suoritetaan GFA4 sovelluksella joka on ladattavissa Android tai Apple kaupasta. MiniSafe Taloautomaatio ohjausyksikkö Snro ,00 /kpl TF-WP Wibutler Pro taloautomaatio yksikkö app-ohjauksella Wibutler Pro taloautomaatio yksikkö Wibutler pro taloautomaatioserveri on älykkäiden järjestelmien ydin ja sillä voidaan yhdistää useita langattomia sensoreita ja toimilaitteita yhteen. Offline tila on optiona ja erillisellä tukiasemalla voidaan käyttää ilman verkkoyhteyttä. Viestintä on kryptattu. Taloautomaatio serveri. Toimitukseen kuuluu profiilipainike TF-4PT. Tuotteet ovat helppo ottaa käyttöön käyttäen mukana tulevaa sovellusta. Lataa sovellus wibutler.com ja se soveltuu ios ja Android laitteille. Tekniset spesifikaatiot: 12V DC, 100V-240V AC, 50/60Hz; langattomat protokollat: EnOcean/868,3MHz, Z-Wave, ZigBee, WLAN, Bluetooth, Bluetooth Smart; LAN: 1x Ethernet-RJ 45; hard disk: integrated 8GB SSD; RAM: 1GB DDR3-RAM; Prosessori: 1GHz CPU ARMADA 370 ARM v7; audio: integroidut kaiuttimet, 3.5mm liitäntä. koko (LxWxH): 11.7x11.7x4.1cm; väri: valkoinen. wibutler sovellus WPHS Wibutler Pro taloautomaatio yksikkö Snro ,00 /kpl 20 Switching on the future

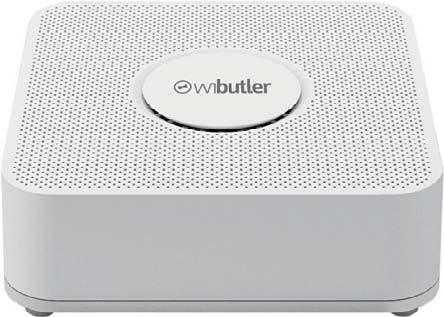

21 Wibutler konsepti Wibutler on itsenäinen valmistaja taloautomaatiojärjestelmissä ja laitteet ovat tehty helpottamaan ihmisten arkea. Järjestelmä mahdollistaa useamman valmistajan yhteensopivuuden ja tarvitset vain yhden sovelluksen laitteiden ohjaukseen ja automatisointiin. Käyttämällä aika-, ja automaattisia ohjauksia, saadaan wibutlerilla tehtyä kiinteistön omistajan toiveen mukaiset ohjaukset. wibutler pro Järjestelmän ydin on wibutlerin älykäs taloautomaatio yksikkö. Olemassa olevien langattomien standardien (Enocean, Zwave, ZigBee, ja Wlan) yhteensopivuuden ansiosta laite on erittäin monipuolinen ja verkottuu monen valmistajan kanssa. Taloautomaatio yksikkö lukee eri langattomat standardit kuten vaaditaan ja mahdollistaa eri valmistajien laitteiden yhdistämisen. Wibutler pro on turvallinen käyttää kun sitä käytetään offl ine-tilassa. Internet yhteyttä ei tällöin tarvita. Täydellinen taloautomaatio järjestelmä perustuu avoimeen järjestelmäarkkitehtuuriin. Asennuksen suorittaa koulutettu sähköurakoitsija ja sitä voi mahdollisesti itsekin laajentaa jos liitettävä tuotteet eivät vaadi sähköurakointi lupia. Käyttäjä voi laajentaa järjestelmää liittämällä (lamppuja tai pistorasia toimilaitteita) ja yhdistämällä ne serveriin itse. wibutler app/sovellus Vain muutamalla klikkausella voit yhdistää, automatisoida ja ohjata älykkäitä laitteita wibutler sovelluksen avulla. Koko rakennus on verkotettu ja ohjattu yhden sovelluksen avulla. Näin se toimii: Automaattiset ohjaukset: wibutler organisoi laitteet toimimaan ryhmissä. Laitteet reagoivat jos/sitten sääntöihin ja tekevät halutun toiminnon kuten avaa ja sulje ikkuna. Aikaohjaukset: wibutler käyttää aikaohjauksia, jolla voi tehdä haluttuja aikaohjelmia. Etäohjaus: voit ohjata toimintoja älypuhelimestasi tai tabletilta kun olet poissa tai tarkistaa ja tarvittaessa muuttaa laitteiden tilan. Kulutuslokit: wibutler mittaa kulutuksen ja näyttää missä on mahdollista tehdä suurimmät säästöt. Profi ilit: määritellyt säännöt ovat yhdistetty eri profi ileihin (esim. poissa, koti,). Vain yhdellä klikkauksella voit muuttaa koko rakennuksen tilaa halutuksi (esim. poissa: kaikki valot pois päältä, hälytysjärjestelmä ja läsnäolosimulointi päälle) 21

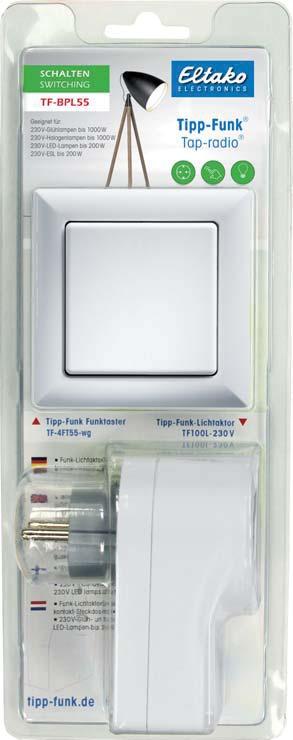

22 Tap-radio Tuotepaketti himmennys TF-BPD ja TF-BPD55 Tap-radio Tuotepaketti päälle/pois rele TF-BPL ja TF-BPL55 TF-BPD Tap-radio Tuotepaketti himmennys Himmennys tuotepaketti tap-radio tekniikalla, langaton painike TF-1FT ja universaali valonsäädintoimilaite pistorasiaan TF100D-230 V. Taloautomaatio painike ja toimilaitepaketti. TF-1FT: 1-osainen matala langaton painike 84x84x16mm yksittäisasennukseen tai E-sarjan kehyksiin. Luo energian painiketta painettaessa, tämän takia ei tarvitse johtoja, eikä valmiustilakulutusta. Langaton yksiosainen painike voi lähettää yhden analysoitavan signaalin. Paina päädyn keskeltä läheltä merkintää. Asennuspohja voidaan ruuvata tasaiseen pohjaan tai liimata seinään, lasiin tai huonekaluun mukana tulevalla kaksipuoleisella tarralla. Kiinnityspaikat ruuveille kojerasiaan. E-sarjan kehys kuuluu toimitukseen. TF100D-230V: Langaton universaali valonsäädin pistorasiaan. 100x55x45mm (mitat ilman pistoketta) puhdas valkoinen. Tehoyksikkö MOSFET. Hehku- ja halogeenilamput max. 300W ja 230V LED lamput max. 100W. Ei saa kytkeä induktiivisia (käämitetty) muuntajia. Lastenhuone- ja herätystoiminto. Ei minimi kuormaa. Valmiustilakulutus vain 0.7W. Adapteri saksalaisiin pistorasiatyyppeihin, paranneltu kosketussuojaus. Voidaan liittää max. 24 kpl universaaleja painikkeita, suunta/verhopainikkeita, keskitettyjä päälle/pois painikkeita ja liiketunnistimia TF-BSB sekä kaksisuuntaisia langattomia signaaleja käyttäen tap-radio teknologiaa. Käyttöönotettaessa, himmennintoimilaite voidaan asettaa vaiheohjaukseen, jolla saavutetaan optimi himmennys-säätö LED lampuille. TF-BPD Himmennys tuotepaketti pistorasia-adapteri Snro ,30 /kpl TF-BPD55 sisältää painikkeen TF-4FT55: Tuotekuvaus sivu 16. TF-BPD55 Himmennys tuotepaketti pistorasia-adapteri Snro ,70 /kpl TF-BPL Tap-radio Tuotepaketti päälle/pois rele Rele tuotepaketti tap-radio tekniikalla, langaton painike TF-1FT ja reletoimilaite pistorasiaan TF100L-230V. Taloautomaatio painike ja toimilaitepaketti. TF-1FT: 1-osainen matala langaton painike 84x84x16mm yksittäisasennukseen tai E-sarjan kehyksiin. Luo energian painiketta painettaessa, tämän takia ei tarvitse johtoja, eikä valmiustilakulutusta. Langaton yksiosainen painike voi lähettää yhden analysoitavan signaalin. Paina päädyn keskeltä läheltä merkintää. Asennuspohja voidaan ruuvata tasaiseen pohjaan tai liimata seinään, lasiin tai huonekaluun mukana tulevalla kaksipuoleisella tarralla. Kiinnityspaikat ruuveille kojerasiaan. E-sarjan kehys kuuluu toimitukseen. TF100L-230V: Langaton sysäysrele pistorasiaan 10A/250V AC. 100x55x45mm (mitat ilman pistoketta) puhdas valkoinen. Soveltuu 230V hehku- ja halogeenilamput 1000W, ESL ja 230V LED lamput max. 200W. Valmiustilakulutus vain 0.8W. Adapteri saksalaisiin pistorasiatyyppeihin, paranneltu kosketussuojaus. Voidaan liittää max. 24 kpl universaaleja painikkeita, suunta/verhopainikkeita, keskitettyjä päälle/pois painikkeita ja liiketunnistimia TF-BSB sekä kaksisuuntaisia langattomia signaaleja käyttäen tap-radio teknologiaa. TF-BPL Rele tuotepaketti pistorasia-adapteri Snro o 104,20 /kpl TF-BPL55 sisältää painikkeen TF-4FT55: Tuotekuvaus sivu 16. TF-BPL55 Rele tuotepaketti pistorasia-adapteri Snro o 104,20 109,60 /kpl 22

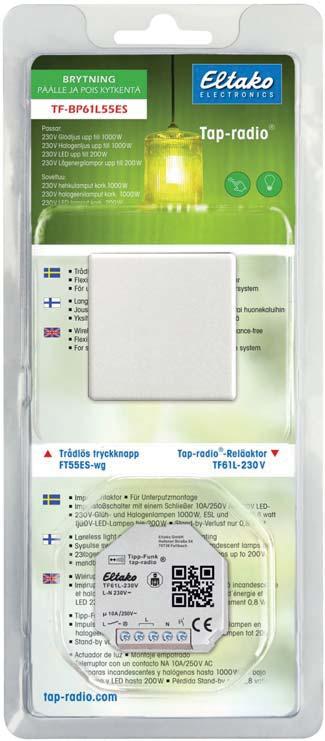

23 Tap-radio Tuotepaketti päälle/pois rele TF-BP61L55ES, TF-BP61L55 ja TF-BP61L TF-BP61L55ES Tap-radio Tuotepaketti kojerasiarele ja painike Langaton ja paristoton painike FT55ES-wg (kiilto valkoinen) joka soveltuu Scheider Exxact kalusteisiin sekä Tap-Radio sysäysrele toimilaite TF61L-230 V. Taloautomaatio painike ja toimilaitepaketti. FT55ES-wg: Langaton ja paristoton painike kehyksiin, joissa suorat sisäkulmat, mitat 55x55mm, korkeus 15mm. Lataa itse itsensä painettaessa painiketta, jolloin langaton viesti välittyy. Sen vuoksi paristoja tai liitosjohtoja ei tarvita, eikä virtaa kulu valmiustilassa. Toimitukseen sisältyy yksiosainen keinukytkin, asennuslevy, langaton/paristoton lähetinmoduuli ja liimakalvo. Jos päätetään käyttää yksiosaista keinukytkintä, käytettävissä on 2 signaalia: Painallus keinukytkimen ylä- ja alaosasta. Painikkeen lisäksi tulee tilata Schneider Exxact -kehykset. TF61L-230V: Langaton sysäysrele 10A/250V AC, 45x45x18mm. Sulkeutuva (NO) kosketin, ei potentiaali vapaa. Hehku- ja halogeenilamput max. 1000W ja 230V LED lamput max. 200W. Ei minimi kuormaa. Valmiustilakulutus vain 0.8 W. Voidaan liittää max. 24 kpl universaaleja painikkeita, suunta/verhopainikkeita, keskitettyjä päälle/pois painikkeita, liiketunnistimia TF-BSB ja TF-BHSB sekä kaksisuuntaisia langattomia signaaleja käyttäen tap-radio teknologiaa. Lisäksi toimilaitetta voidaan ohjata perinteisellä 230 V jousipalautteisella kytkimellä, ilman merkkivalo virtaa. TF-BPL TF-BP61L55ES Rele Tuotepaketti tuotepaketti päälle/pois pistorasia-adapteri rele Snro o 104,20 94,30 /kpl TF-BP61L55 Tap-radio Tuotepaketti kojerasiarele ja painike TF-BP61L55 sisältää painikkeen TF-4FT55: TF-4FT55: 4-kanavainen langaton painike kiiltävä valkoinen, mitat kehyksen kanssa 80x80mm, sisäkehyksen mitat 55x55mm, korkeus 15mm. Luo energian painiketta painettaessa, tämän takia ei tarvitse johtoja, eikä valmiustilakulutusta. Taloautomaatio painike. Langaton yksiosainen painike voi lähettää kaksi analysoitavaa signaalia: Paina ylhäältä tai alhaalta. Asennuspohja voidaan ruuvata tasaiseen pohjaan tai liimata seinään, lasiin tai huonekaluun mukana tulevalla kaksipuoleisella tarralla. Kiinnityspaikat ruuveille kojerasiaan. TF-BP61L55 Tuotepaketti päälle/pois rele Snro ,00 /kpl TF-BP61L Tap-radio Tuotepaketti kojerasiarele ja painike TF-BP61L sisältää painikkeen TF-1FT: TF-1FT: 1-osainen matala langaton painike 84x84x16 mm yksittäisasennukseen tai E-sarjan kehyksiin. Luo energian painiketta painettaessa, tämän takia ei tarvitse johtoja, eikä valmiustilakulutusta. Taloautomaatio painike. Langaton yksiosainen painike voi lähettää yhden analysoitavan signaalin. Paina päädyn keskeltä läheltä merkintää. Asennuspohja voidaan ruuvata tasaiseen pohjaan tai liimata seinään, lasiin tai huonekaluun mukana tulevalla kaksipuoleisella tarralla. Kiinnityspaikat ruuveille kojerasiaan. TF-BP61L Rele Tuotepaketti tuotepaketti päälle/pois pistorasia-adapteri rele Snro o 104,20 81,60 /kpl 23

24 Starttipaketit ja lisätarvikkeet TF100R-230V Tap-radio vahvistin pistorasiaan Langaton 1-tason vahvistin pistorasiaan. 100x55x45mm (mitat ilman pistoketta), puhdas valkoinen. Valmiustilakulutus vain 0.8W. Taloautomaatio toistin. Adapteri saksalaiseen pistorasiaan, paranneltu kosketussuojaus. Vahvistin tarvitaan silloin, kun toimilaitteen ja lähettimen etäisyys on liian suuri. Vain langattomat viestit sensoreista ja toimilaitteista vastaanotetaan ja lähetetään täydellä teholla. Toisista vahvistimista langattomia signaaleja ei huomioida. TF100R-230V Langaton vahvistin pistorasiaan Snro ,70 /kpl TF61P-230V Tap-radio vahvistin 1- ja 2-tason langaton vahvistin 45x45x18mm. Vain 0.8W kulutus valmiustilassa. Taloautomaatio toistin. Käyttöjännite 230V. Vahvistin tarvitaan silloin, kun toimilaitteen ja lähettimen etäisyys on liian suuri. Tehdasasetuksilla 1-taso vahvistus on käytössä. Vain langattomat viestit sensoreista vastaanotetaan, testataan ja lähetetään täydellä teholla. Toisista vahvistimista langattomia signaaleja ei huomioida. Taso 2 voidaan aktivoida sisäänrakennetulla jumpperilla; kytke jännite pois, avaa kansi (paina kevyesti klipsuista), kytke jumpperi molempiin pinneihin, sulje kuori ja kytke jännite. Tämän jälkeen myös vahvistimilta tulevat signaalit toistetaan. Tämän vuoksi signaali voidaan toistaa kahdesti. Langatonta vahvistinta ei tarvitse opettaa. Vahvistin vastaanottaa ja vahvistaa kaikkia signaaleja oman kantomatkan alueella. ammattilaissarja TF61P-230V Langaton vahvistin Snro ,90 /kpl 24

25 Tap radio tuotteiden tekniset tiedot releet ja valonsäätimet Kosketin TF61D TF100D TF-TA65D TF-TA55D TF61L TF100L TF-TA65L TF-TA55L TF61R TF61J TF-TA65J TF-TA55J Koskettimen materiaali / koskettimen avausväli Power MOSFET AgSnO 2/0.5mm AgSnO 2/0.5mm Ohjauskytkentöjen ja koskettimen välinen etäisyys Koskettimen ja koskettimen välinen eristysjännite 3 mm 3 mm 2000 V 2000 V Kytkentäteho per kosketin 10 A/250 V AC 4A/250 V AC Hehku- ja halogeenilampun kuorma 1) 230 V, I on 35A /10ms elektroninen liitäntälaite Loisteputkikuorma tavanomaisella liitäntälaitteella (KVG)* vaiheenjättö- ja johtokompensoinnilla tai ilman Loisteputkikuorma tavanomaisella liitäntälaitteella*, rinnakkaiskompensoituna, tai elektronisella liitäntälaitteella* Pieni loisteputki elektronisella liitäntälaitteella* ja energiansäästölampulla Induktiivinen kuorma cos = 0.6/230 V AC Virtapiikki 35 A maks. 300 W 2) 3) 1000 W 500 W 500 VA 500 VA maks. 100 W maks. 200 W 500 W 500 W 230V LED lamput maks. 100 W maks. 200 W 3) Käyttöikä kuormitettuna, cos = 1 > 10 5 >10 5 Käyttöikä kuormitettuna, cos = 0.6 > 4 x10 4 > 4 x10 4 Maks. kytkentätaajuus 10 3 /h 10 3 /h Maks. alue per johdin 4 mm 2 4mm 2 4mm 2 2 johdinta samalla alueella 1.5 mm mm mm 2 Ruuvityyppi urakantainen/phillips urakantainen/phillips urakantainen/phillips Kotelon/liitäntöjen suojaluokka IP30 / IP20 IP30 / IP20 IP30 / IP20 Elektroniikka Kytkentäaika (myös keskus päällä/pois) 100% 100% 100% Maks./min. käyttölämpötila +50 C/-20 C 4) +50 C/-20 C +50 C/-20 C Virrankulutus valmiustilassa 0.7W 0.8 W 0.8 W Ohjausvirta 230V, paikallinen ohjaustulo, vain 61 sarja. Ohjausjohdon maksimikapasitanssi (likim.pit.) arvolla 230V AC 0.4mA 0.4mA 0.4mA 3nF (10m) 3nF (10m) 3nF (10m) 1) Kork. 150W:n lampuille 2) Kytkentäteho riippuu asennuspaikan tuuletuksesta. 3) Laskettaessa kuormavirran suuruutta on lampun kokonaisvirtaan lisättävä 5%:n hukka kapasitiivisilla (elektronisia) muuntajilla. 4) Vaikuttaa maksimi kytkentätehoon. * EVG = elektroninen liitäntälaite; KVG = perinteinen liitäntälaite Eltako langaton tekniikka perustuu EnOcean langattomaan standardiin 868MHz, taajuus 868.3MHz, datanopeus 125kbps, modulaatio tila ASK, max. lähetys voimakkuus 7dBm (< 10mV) Standardit: EN , EN ja EN Tap-radio Innovatiivinen langaton taloautomaatiojärjestelmä Enocean tekniikalla 25

26 Ohjausviestit GFVS ohjelmasta Aktivointiviestit GFVS ohjelmasta TF61D, TF100D, TF-TA65D, TF-TA55D Himmennysarvon 0-100% suora datasiirto, FUNC=38, komento 2 (kuten EEP A ). ORG = 0x07 Data_byte3 = 0x02 Data_byte2 = himmennysarvo % lähtee des. Data_byte1 = himmennysnopeus: 0x01 = erittäin nopea - 0xFF = erittäin hidas Data_byte0 = DB0_Bit3 = LRN painike (0 = langaton opetusviesti, 1 = data viesti) DB0_Bit0 = 1: valonsäädin ON, 0: valonsäädin OFF DB0_Bit2 = 1: himmennysarvon esto, 0: himmennysarvo ei estetty DB0_Bit5 = 1: opetustilan aktivointi, 3x 2s = poistaminen GFVS-ID Langaton opetusviesti: 0xE0400D80 Estotilan poisto: 0x Konfi rmaatio (status) viestipyyntö: 0x TF61J, TF-TA65J, TF-TA55J Suora ajamiskäsky ja ajoaika sekunneissa. FUNC=3F, Typ=7F (universal). ORG = 0x07 Data_byte3 = ajoaika 100ms MSB Data_byte2 = ajoaika 100ms LSB, tai ajoaika sekunteina des. Data_byte1 = komento: 0x00 = Pysäytä, 0x01 = Ylös, 0x02 = Alas Data_byte0 = DB0_Bit3 = LRN painike (0 = Langaton opetusviesti, 1 = data viesti) DB0_ Bit2 = Lukitse/vapauta toimilaite painikkeella (0 = vapauta, 1 = kuten) DB0_Bit1 = muuta ajoaika sekunteina tai 100ms. (0 = ajoaika DB2 sekunteina) (1 = ajoaika DB3 (MSB) + DB2 100ms) DB0_Bit5 = 1: opetustilan aktivointi 3x 2s, = poista GFVS-ID Langaton opetusviesti: 0xFFF80D80 Estotilan poisto: 0x TF61L, TF100L, TF-TA65L, TF-TA55L Suora päällekytkentä viesti, FUNC=38, Command 1, (kuten EEP A ). On mahdollista estää kytkentätila absoluuttisella prioriteetilla, jolloin sitä ei voida muuttaa muilla opetuilla painikkeilla. ORG = 0x07 Data_byte3 = 0x01 Data_byte2 = ei käytössä Data_byte1 = ei käytössä Data_byte0 = DB0_Bit3 = LRN painike (0 = langaton opetusviesti, 1 = data viesti) DB0_Bit2 = 1: kytkentätilan esto 0: kytkentätila ei estetty DB0_Bit0 = 1: ulostulo ON 0: ulotulo OFF DB0_Bit5 = 1: opetustilan aktivointi 3x 2s, = poista GFVS-ID Langaton opetusviesti: 0xE0400D80 Estotilan poisto: 0x Konfi rmaatio (status) viestipyyntö: 0x Tap-radio Innovatiivinen langaton taloautomaatiojärjestelmä Enocean tekniikalla

27 Tap-radio ohjausviestit Ohjausviestit TF-1FT ORG = 0x05 Data_byte3 = 0x10 TF-4FT ORG = 0x05 Data_byte3 = 0x70/0x50 yksiosainen painike Data_byte3 = 0x70/0x50/0x30/0x10 kaksiosainen painike TF-BSB, TF-BHSB EEP: A Data_byte3 = - Data_byte2 = - Data_byte1 = 0xC8 = Puoli-automaatinen liiketunnistus 0xFF = Täysin automaattinen liiketunnistus Data_byte0 = 0x08 Langaton opetusviesti: 0x1C080D80 TF-DTB EEP: A Langaton opetusviesti: 0xE0400D80 Data_byte3 = 0x02 Data_byte2 = himmennysarvo % lähtee des. Data_byte1 = 0x01 Data_byte0_Bit0: 1 = ON, 0 = OFF TF-FGB EEP: A Data_byte0 = 0x08 = ikkuna suljettu 0x0E = ikkuna auki 0x0A = ikkuna kallellaan pariston jännite: , 0..5V Data_byte3 = Langaton opetusviesti: 0x50480D80 TF-FKB EEP: D P: D )FTK+FTKB (EEP: D ) ORG = 0x06 Data_byte3 = kosketin kiinni -> 0x09 kosketin auki -> 0x08 Data_byte2 = - Data_byte1 = - Data_byte0 = - Langaton opetusviesti DB3..DB0: 0x00, 0x00, 0x00, 0x00 TF-FKE ORG = 0x05 Data_byte3 = 0xF0 (ikkuna auki) 0xE0 (ikkuna kiinni) TF-FKS EEP: A Data_byte3 = venttiilin asento 0-100% Data_byte2 = (jos data_byte0 = 08) virtauslämpötila C 0x00-0xFF Data_byte2 = (jos data_byte0 = 0A) asetuspiste C 0x00-0xFF Data_byte2 = (jos data_byte0 = 09) virhekoodi 0x12 = paristo tyhjä Data_byte1 = mitattu lämpötila C 0x00-0xFF Langaton opetusviesti: 0x TF-FTSB EEP: A Data_byte3 = - Data_byte2 = suhteellinen kosteus % (toimintaväli ) 1 Bit = 0,4% Data_byte1 = lämpötila C (toimintaväli ) 1 Bit = 0,32 C Data_byte0 = 0x0F Langaton opetusviesti: 0x10100D87 TF-RWB, TF-HMB EEP: A Data_byte3 = 0x00 Data_byte2 = lämpötila C, lineaarinen Data_byte1 = 0x0F = hälytys, 0x1F = ei hälytystä Data-Byte0 = 0x08 Langaton opetusviesti: 0xC0182D80 TF-SUD PTM200 langaton opetusviesti ORG = 0x05 Data_byte3 = 0x70 = kytke päälle, 0x50 = kytke pois Kellon langaton opetusviesti EEP A Langaton opetusviesti: 0x4C200D80 Tap-radio langaton opetusviesti EEP A Langaton opetusviesti: 0xE0400D80 TF-TRHB, TF-TRSB Toimintatila TF61: EEP: A Langaton opetusviesti: 0xE0400D80 Data viesti: OFF = 0x ON = 0x Hysteresis: 1 Toimintatila FHK: EEP: A Langaton opetusviesti: 0x40300D87 Data_byte2 = asetettava lämpötila 12 C.. 28 C, jäätymissuojasymboli = 8 C Data_byte1 = todellinen lämpötila C TF-TTB EEP: A Data_byte3 = toimintajännite (20mV/arvo) Data_byte2 = - Data_byte1 = 0xF0 Data_byte0 = 0x0F Läsnäolo opetusviesti: ORG7: 0x1C080D80 Läsnäolo dataviesti: ORG7: 0x9500F00F Painike opetusviesti: ORG5: 0x70 painettaessa and 0x00 päästettäessä. TF-UTH EEP: A Data_byte3 = yö lämpötilalasku 0-5 K 1 asteen välein Data_byte2 = vertailulämpötila C, lineaarinen 0x00-0xFF Säätörajat: C Data_byte1 = todellinen lämpötila C, lineaarinen 0xFF - 0x00 Data_byte0 = DB0_Bit3 = LRN painike Langaton opetusviesti: 0x40300D87 EEP: A Data_byte3 = vertailukosteus % Säätörajat: % Data_byte2 = todellinen kosteus % (toimintaväli ) Data_byte1 = todellinen lämpötila C (toimintaväli ) Data_byte0 = DB0_Bit3 = LRN painike Langaton opetusviesti: 0x40900D80 Tap-radio Innovatiivinen langaton taloautomaatiojärjestelmä Enocean tekniikalla 27

28 Riku Mäki Itä-Suomi Eltako GmbH Hofener Straße 54 D Fellbach +49(0) (0) tap-radio.com Seppo Myllynen Länsi-Suomi Picture credits, sid 40 Antonioguillem Fotolia.com; sid. 2 Stanisic Vladimir Fotolia.com, komponering Eltako 01/2018 Oikeus muuttaa tietoja ilman erillistä ilmoitusta. Tuotenumero: Art. no
