Rakennustuotteiden merkitsemisohje suunnittelijoille

Transkriptio

1 1 Rakennustuotteiden merkitsemisohje suunnittelijoille 1. Yleistä Rakennuskohteeseen sopivat rakennustuotteet voi suunnittelija merkitä suunnitelmiin tuotenimellä, tuotteen oleellisilla ominaisuuksilla tai näiden yhdistelmänä. Suositeltavin tapa on merkitä sekä rakennuskohteeseen sopiva rakennustuote tuotenimellä ja siltä vaadittavilta ominaisuuksiltaan. Silloin suunnittelija on voinut määrittää sopivan tuotteen suunnitelmiin ja työmaan hankinnalle on määritelty vertailukriteerit kilpailutusta varten. Näin ollen suunnittelijan ei tarvitse erikseen arvioida ehdotettuja vaihtoehtoisia rakennustuotteita, selvitellä niiden ominaisuuksia ja katsoa ovatko ne kohteeseen sopivat vai eivät. Tämä tapa säästää suunnittelijan, hankinnan ja toimittajan aikaa. 2. Esimerkkejä tuotteiden hyvistä merkintätavoista suunnitelmiin 2.1 Työnaikainen liukulaakeri Tuotenimi Heim GB - Sallittu kuorma 4 MPa 2,6 MPa Kitkakerroin 4 15 % < 15 % Paksuus 2 mm < 3 mm Laakerin mitat a x b 500 x 500 mm ja 250 x 5000 mm 500x500 ja 250 mm leveä nauha seiniin hyväksyntä (MPA Stuttgart) 2.2 Pysyvä laakerinauha Tuotenimi Calenberg Civalit Type 9 - Sallittu kuorma 150 kn/m 112 kn/m Liikevara I + 30 mm + 27 mm Liikevara // + 30 mm + 18 mm Sallittu kiertymä 40 > 12,8 Kitkakerroin < 2 % < 5 % Palonkesto 90 min 60 min

2 2 Pintaluokitus A1-s1,d0/A1 B-s1, d0 tai parempi Käyttöikä > 25 v. > 25 v. Käyttölämpötila C C Paksuus 11 mm < 15 mm Leveys 200 mm 200 mm hyväksyntä (MPA Hannover) 2.3 Pysyvä pistelaakeri Tuotenimi Calenberg Perforated TM - sliding bearing, type Z Sallittu kuorma kn (reikä huomioitu) 2085 kn Liikevara x + 20 mm + 18 mm Liikevara y + 20 mm + 16 mm Sallittu kiertymä x 8 > 6,4 Sallittu kiertymä x 8 > 6,4 Kitkakerroin < 2 % < 5 % Palonkesto 120 min 120 min Pintaluokitus A1-s1,d0/A1 B-s1, d0 tai parempi Käyttöikä > 25 v. > 25 v. Käyttölämpötila C C Paksuus 15 mm < 30 mm Laakerin mitat a x b 300 x 300 mm x mm Liukulevyn mitat a x b 340 x 340 mm > liikevara Tuen koko / villakaulus 500 x 500 mm 500 x 500 m Reikä laakerissa 40 mm keskellä 40 mm keskellä Reikä liukulevyssä 80 mm keskellä > liikevara kontaktitapin ympärillä hyväksyntä (MPA Hannover)

3 3 2.4 Siltalaakeri Tuotenimi Schreiber VS-SU - valmistetaan kohdekohtaisten vaatimusten mukaiseksi Laakerityyppi Murtorajatilan arvot: Max Nzd Min Nzd Max Vxd Max Vyd Käyttörajatilan arvot: Max Nzk Min Nzk Max y Min y Pysyvä N Liikevara pituussuuntaan Liikevara poikkisuuntaan Laakerin mitat Ylälevy maksimi Ylälevy minimi Alalevy maksimi Alalevy minimi Korkeuden tilavaraus yhteen suuntaan liikkuva kalottilaakeri 5700 kn 1200 kn kitka 500 kn 3500 kn 1900 kn -2 mrad -4 mrad 2500 kn + 75 mm kiinni 900 x 900 mm 400 x 400 mm 900 x 900 mm 500 x 500 mm 250 mm Asennusennakko 5 C 28 mm 10 C 31 mm 15 C 35 mm 20 C 38 mm 25 C 42 mm 30 C 45 mm Käyttöikä 50 v. 50 v. Tuotehyväksyntä CE-merkintä (EN 1337) CE-merkintä (EN 1337)

4 4 2.5 Maanvaraisen lattian liikuntasaumalaite Tuotenimi Isedio Armourjoint Pro - Pintakäsittely kuumasinkitty (85 m) kuumasinkitty (85 m) Korkeus säädettävä mm 110 mm (laatta 120 mm) Sallittu pistekuorma 24,7 kn 10 kn (50 % rengaskuormasta) Liikevara I + 30 mm + 22 mm Liikevara // + 30 mm + 16 mm Vaarnan paksuus 8 mm - Tuotehyväksyntä CE-merkintä (ETA) CE-merkintä (ETA) / + DOP / Rakennuspaikkakohtainen hyväksyntä 2.6 Kantavan rakenteen liikuntasaumalaite Tuotenimi Migua Migutan FP110/48 B Ni HH - Vesitiiveys Vesitiivis Vesitiivis Kumin vaihdettavuus Avattavissa päältä päin (ruuvikiin.) Avattavissa päältä päin (ruuvikiinnitys) Teräslaatu Ruostumaton teräs/alumiini Ruostumaton teräs/alumiini Korkeus 48 mm < 50 mm Kantavuus 30 tn ajoneuvo, 7 tn trukki 16 tn ajoneuvo, 3 tn trukki Liikevara I + 30 mm + 27 mm Liikevara // + 30 mm + 10 mm Liitososat erikoisosat esivalmistettuina Seinälle nostot, X, T ja L osat Liitokset Kuumahitsaus suorissa osissa Liitettävissä työmaalla hyväksyntä (MPA Nordrhein-Westfalen)

5 5 2.7 Vesitiivis liikuntasaumanauha Tuotenimi Migua Migupren MP Vesitiiveys Vesitiivis (0,5 bar) Vesitiivis (0,1 bar) Liikevara I (x) + 40 mm + 35 mm Liikevara // (y) + 20 mm + 18 mm Liikevara (z) + 30 mm - Leveys 360 mm < 500 mm Liitososat erikoisosat esivalmistettuina Seinälle nostot, X, T ja L osat Liitokset Kuumahitsaus suorissa osissa Liitettävissä työmaalla hyväksyntä (MFPA Leipzig) 2.8 Vedenpaine-eriste Tuotenimi BPA Dualproof T - Vesitiiveys Vesitiivis (5 bar) Vesitiivis (0,7 bar) Suolavedenkestävä Kyllä Kyllä Radontiivis Kyllä Kyllä Käyttölämpötila C C Asennuslämpötila C C Paksuus 1,2 mm - Asennustapa esiasennettava esi- tai jälkiasennettava Aktiivinen (turpoava) ei (vain S-laadussa) - Käyttökohteet Maanalainen laatta ja seinä Maanalaiset vedenpainerakenteet Tuotehyväksyntä CE-merkintä (ETA) CE-merkintä (ETA tai EN), Rakennuspaikkakohtainen hyväksyntä/

6 6 2.9 Vesitiivis työsaumapelti Tuotenimi BPA CEMflex VB - Vesitiiveys Vesitiivis (0,8 2 bar) Vesitiivis (0,8 bar) Korkeus 150 mm > 100 mm Limityspituus 50 mm (0,8 bar) valitun tuotteen mukaan 200 mm (2,0 bar) Aktiivinen (kristallisoiva) Kyllä Kyllä Upotussyvyys > 30 mm valitun tuotteen mukaan Juomavesikelpoisuus Kyllä Kyllä Käyttökohteet Vedenpainerakenteiden ts Vedenpainerakenteiden työsaumat Käyttöikä 50 v. 50 v. Tuotehyväksyntä CE-merkintä (ETA) CE-merkintä (ETA), Rakennuspaikkakohtainen hyväksyntä/ 2.10 Liikuntasaumakumi Tuotenimi MKP DA 320 / 30 NB - Vesitiiveys Vesitiivis (0,7 bar) Vesitiivis (0,7 bar) Kokonaisliikevara 20 mm (0,7 bar) 19 mm Leveys 320 mm > 300 mm Korkeus 35 mm > 30 mm Bituminkestävyys Ei (BV laatu kestää) - Käyttökohteet Vedenpainerakenteiden LS Vedenpainerakenteiden liikuntasaumat hyväksyntä (MPA Nordhein-Westfalen)

7 Lujituspultti Tuotenimi SAS500/550 kierreharjateräspultti - Lujuusluokka fyk/fuk 500/550 MPa 500/550 MPa Koko 25 mm 25 mm Pituus 4000 mm 4000 mm Pintakäsittely kuumasinkitty 85 m kuumasinkitty 85 m Aluslevy axtxd 150x10x34, S275JR 150x10x34, fyk > 235 MPa Mutteri SWxLxd 41x45x54 tankoon sopiva mutteri Käyttökohteet Kallion lujitus/tartunta Kallion lujitus/tartunta hyväksyntä (DIPt) 2.12 Mekaaninen raudoitusjatkos Tuotenimi SAS500/550 HMS+AS - Lujuusluokka fyk/fuk 500/550 MPa 500/550 MPa Koko 20 mm 20 mm Pituus (1. osa) 1300 mm 1300 mm Pituus (2. osa) 1300 mm 1300 mm Pintakäsittely - - hyväksyntä (DIPt) / varmennustodistus

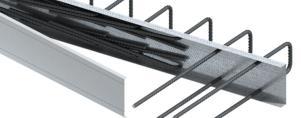

8 Työsaumaraudoite Tuotenimi Ancon Eazistrip EZ 160 U 10/150 - Lujuusluokka fyk 500 MPa 500 MPa Teräslaatu B500C B500C (uudelleen taivutuksen kestävä) Koko 10 mm 10 mm Terästen jako 150 mm 150 mm Kotelo hxb 160x30 mm 160x30 mm Terästen korkeus 140 mm 120 mm Pituus (1. osa) 170 mm 170 mm Pituus (2. osa) 410 mm 410 mm hyväksyntä (UK Cares) 2.14 Työnaikainen ankkuri Tuotenimi SAS 670/ TR - Lujuusluokka fyk/fuk 670/800 MPa - Koko 50 mm - Tartuntapituus 5000 mm 5000 mm Venyvä pituus 8000 mm 8000 mm Aluslevy TR x50x60 järjestelmän mukaan Mutteri TR x100 järjestelmän mukaan Koevetovoima 1250 kn 1250 kn Jättövoima 1118 kn 1118 kn Käyttöikä 2 v. < 2 v. Suojaus - (injektointi) ei erillistä suojausta, vain injektointi Tuotehyväksyntä CE-merkintä (ETA) ei vaadita lain puitteissa hyväksyntää koska alle 2 v. käyttöikä, tilaaja voi vaatia: CE-merkintä (ETA) / Rakennuspaikkakohtainen hyväksyntä

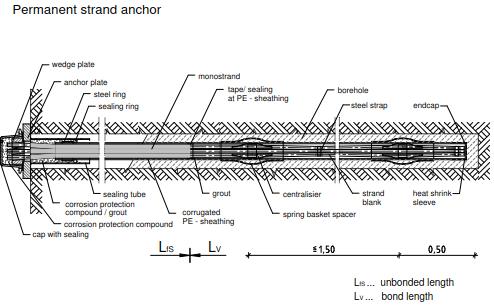

9 Pysyvä ankkuri Tuotenimi ANP Permanent strand anchor - 15 * Y1860 S7-15,7 Lujuusluokka fyk/fuk 1640/1860 MPa - Koko 15*150 mm 2 - Tartuntapituus 5000 mm 5000 mm Venyvä pituus 8000 mm 8000 mm Ankkurilevy 400x400x50-D148 järjestelmän mukaan Limppu D193x75 mm järjestelmän mukaan Koevetovoima 3321 kn 3321 kn Jättövoima 3136 kn 3136 kn Käyttöikä 100 v. 100 v. Suojaus tuplakorroosiosuojaus tuplakorroosiosuojaus Tuotehyväksyntä Rakennuspaikkakohtainen Rakennuspaikkakohtainen hyväksyntä hyväksyntä (BMWIT) sisältäen myös ankkurilevyn ja kiilojen CE-merkinnän (ETA)
