Aurinkosähkön perusteet

Transkriptio

1 Suomessakin paistaa

2 Aurinkosähkön perusteet Puolueetonta tietoa aurinkosähköstä:

3 Aurinkoenergia Suomessa Suomi on pohjoisesta sijainnistaan huolimatta hyvä aurinkoenergiamaa. Aurinkoenergiajärjestelmät tuottavat Etelä-Suomessa yhtä paljon energiaa, kuin Keski-Euroopassa. Kesän pitkät, valoisat päivät kompensoivat pimeää talvea ja viileä ilma parantaa aurinkopaneelien tehoa. Pohjoisen sijainnin vuoksi vuosittainen säteilymäärä painottuu keväästä syksyyn. Siksi Suomessa ja muilla pohjoisilla alueilla onkin tärkeä nähdä aurinkoenergia osana laajempaa tuotantomuotojen palettia. Jo nykyään energiajärjestelmä muodostuu useista toisiaan tukevista energialähteistä. Aurinkoenergia toimii Suomessa erinomaisesti muita energiantuotantomuotoja täydentävänä sähkön, lämmön tai jäähdytyksen lähteenä.

4

5

6 Aurinkosähkön hyödyt Kannattava investointi, maksaa itsensä moninkertaisesti elinkaarensa aikana Uusiutuvaa energiaa ja täysin päästötön Asennus onnistuu nopeasti Huoltovapaa ja varmatoiminen järjestelmä Pitkät takuuajat Aurinkosähköjärjestelmillä pitkä elinkaari, tyypillisesti yli 30 v Suomessa paljon valoisia päiviä ja lämpötilat suosivat tehon saamista aurinkopaneeleista. Jopa pohjoisissa tuottolukemat vastaavat Etelä-Suomen lukuja.

7 Raimo Lovio, Professori Rahan pitäminen katolla on parempi kuin nollakorkoisella pankkitilillä

8 Aurinkovoimalan tuotto 1 kwp paneelisto tuottaa Suomessa (riippuen asennus- ja sääolosuhteista) noin 900 kwh sähköä vuodessa. Jos tuotetulla aurinkosähköllä korvataan ostettua sähköä, säästöä kertyy vuodessa noin 100 /kwp. 2,7 kwp järjestelmän vuosituotto: kwh/vuodessa Oletuksena: Oulu, etelälape, 30 kaltevuus, ei varjostuksia Tuottolaskuri:

9 Esimerkkinä pienen n. 3 kw aurinkovoimalan tuotto viime vuodelta (asennettu huhtikuussa)

10 Aurinkopaneeleiden sijoittelu Aurinkopaneeleiden asennustapoja: Kattoasennus 1 lappeelle Kattoasennus 2 lappeelle (esim itä-länsi) tasaa tuottoa tasaisemmaksi Maa-asennus Seinäasennus Lähtökohtaisesti kattoasennus on aina järkevin pientaloissa: Vähiten varjostuksia Ei vie tilaa muualta Hinnaltaan (asennus ja telineet) edullisin Katon kunto huomioitava Katsotaan paneelien sijoittelu yhdessä voimalan suunnittelun yhteydessä

11 Aurinkopaneeleiden sijoittelu Aurinkoenergian hyödyntämisessä tärkeintä on säteilyn määrä. Kylmä ilma ei haittaa - aurinkopaneelien tuottokyky on itse asiassa parempi mitä alhaisempi ympäristön lämpötila on Optimaalisin asennuskulma Suomessa on noin 40 astetta. Kattoratkaisuista riippuen käytetään yleensä noin asteen asennuskulmia. Kaltevuuden vaikutus tuottoon on Suomessa pieni (esim. 20 kaltevuus pienentää tuottoa vain n. 5% verrattuna 40 kaltevuuteen) Parhaat ilmansuunnat: etelä, lounas, kaakko, (länsi ja itä). Ilmansuunnan vaikutus ei niin suuri kuin yleensä ajatellaan (esim. suuntaus länteen pienentää tuottoa n. 15% verrattuna etelään). Suuntauksella pystytään vaikuttamaan myös tuottoaikaan, esim. länteen suunnattuna tuotto painottuu enemmän iltaan Aurinkopaneeleiden tilantarve katolla n. 1,7 m² per paneeli Asennuspaikan valinnassa otettava huomioon myös ympäristön varjoja tuottavat elementit, kuten puut, savupiiput ja ilmastointikanavat jne. Suuret varjostukset pienentävät tuottoa merkittävästi

12 Aurinkovoimalan mitoitus Pyritään mitoittamaan niin, että minimoidaan myyntiin menevä ylijäämäsähkö (verkkoon myytävästä sähköstä maksetaan yleensä sähköenergian spot-hinta n. 3-4 snt/kwh) Aurinkovoimalan mitoituksen nyrkkisääntönä on, että järjestelmä tuottaa neljäsosan vuoden sähkön tarpeesta. Esim. vuosikulutus kwh: / 4 = kwh vastaa n. 2,5 kwp voimalaa Tarkempi mitoitus kuukausi tai tuntikulutusten perusteella, tuntikulutukset saa suoraan energia/verkkoyhtiöltä Laitteiden ajastuksilla ja ohjauksilla pystytään siirtämään kulutusta korkeimman tuoton ajalle Aurinkosähköä pystytään varaamaan sähkövastuksella varustettuun varaajaan Myös ilmalämpöpumppu tai sähköauto ovat otollisia aurinkosähkön hyödyntämiselle Mitoituksessa kannattaa ajatella sähkönkulutusta myös pidemmälle tulevaisuuteen (mahdollisuus jättää myös laajennusvara) Katsotaan tarvittaessa sopiva mitoitus yhdessä voimalan suunnittelun yhteydessä

13 Aurinkovoimalan mitoitus Esimerkkimitoituksia: 1. Sähkönkulutus vuodessa alle kwh. Kulutus painottuu usein aamuun/iltaan. Varaajaa ei ole käytössä Sopiva voimalakoko voisi olla 2,5 kwp 2. Sähkönkulutus kwh. Käytössä vesivaraaja sähkövastuksella Sopiva voimalakoko voisi olla 5 kwp 3. Sähkönkulutus jopa kwh. Käytössä iso vesivaraaja ja lämpimän käyttöveden käyttö runsasta. Käytössä myös ilmalämpöpumppu jäähdytykseen Sopiva voimalakoko voisi olla 7 kwp

14

15 Yhteishankinta Yhteishankinta Erikokoiset aurinkovoimalapaketit kilpailutettu (hinta, laatu) Valmiilla aurinkovoimapaketeilla todella kilpailukykyiset hinnat sekä kattavat takuut Kilpailutettu verkkoon liitettävät avaimet käteen -järjestelmät Saadaan kustannushyötyjä kilpailutuksen avulla Asennukset saadaan tehtyä tehokkaasti

16 Aurinkovoimalapaketit 2,7 kwp 10 kpl paneeleita Tilantarve katolla n. 17 m² Hinta ,6 kwp 17 kpl paneeleita Tilantarve katolla n. 28 m² Hinta kwp 26 kpl paneeleita Tilantarve katolla n. 43 m² Hinta 9700 Paketit ovat täydellisiä avaimet käteen paketteja (paneelit, invertteri, telineet, kaapelit, turvakytkin, asennus sekä asennustarvikkeet). Hinnat ALV 24%.

17 Lisäkustannukset Mahdolliset lisäkustannukset: Korkea rakennus (räystäskorkeus yli 3,5 m) Esim. 2,7 kwp voimalassa lisäkustannus = 2700 Wp x 0,1 /Wp = 270 0,1 /Wp Sähköalakeskus (mikäli sähkökeskuksessa ei ole 3 tyhjää sulakepaikkaa tarvitaan sähköalakeskus) 400 Matkakustannukset (jos etäisyys alle 50 km Oulusta) 0 Matkakustannukset (jos etäisyys yli 50 km Oulusta) 50 Valmiit pakettihinnat koskee kattoasennuksia tyypillisimmille kattomateriaaleille ilman pitkiä kaapelivetoja (sähkökeskus samassa rakennuksessa). Muut asennustavat hinnoitellaan erikseen. Suunnittelukäynnin yhteydessä varmistetaan asennuksen toteutettavuus ja kokonaiskustannukset sekä laaditaan tilaussopimus. Aurinkovoimala laskutetaan käyttöönoton jälkeen.

18 Lisäpalvelut/optiot Mahdolliset lisäpalvelut/optiot: Laajennusvara lisäpaneeleille (30% suurempi invertteri) 350 Tuotannon reaaliaikainen seuranta/etäluenta 150 Mustat aurinkopaneelit Fronius Ohmpilot älykäs käyttöveden lämmitys Fronius akkupaketit Orima kattosillat, lumiesteet, kattotikkaat

19 Etäseuranta Järjestelmän toimintaa voi seurata langattomasti, esim. tietokoneelta, älypuhelimesta tai pad-laitteelta. Etäseuranta ilmoittaa käyttäjilleen mahdolliset vikatilanteet reaaliajassa. Etäseuranta vaatii kohteessa toimiakseen internet-yhteyden (wlan tai lan).

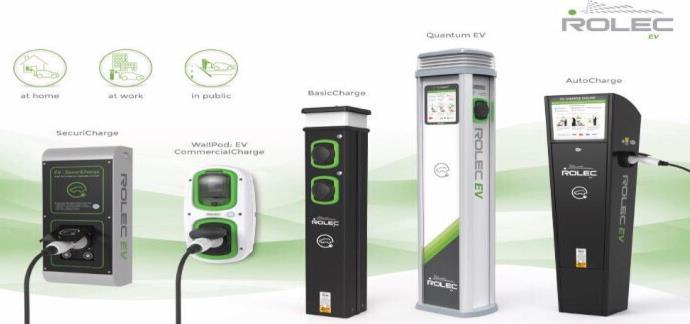

20 Muut tuotteet VALAISTUS LATAUSPISTEET

21 Aurinkopaneelit Aurinkopaneelit, TrinaTSM-PD Wp Trina Solar on yksi maailman johtavia ja suurimpia aurinkopaneelien valmistajia. 10 vuoden täydellinen tuotevirhetakuu 25 vuoden min 80% tehotakuu Laadukas monikidepaneeli Laajasti sertifioituja (CE, TUV, DNV) Erikoispinnoitettua, likaa hylkivää lasia Paneelin hyötysuhde: 16,5% Paneelin koko: 1650x992x35 Paneelin paino: 18,6 kg

22 Invertteri Invertteri, Fronius Symo Fronius on yksi maailman johtavista verkkoinvertterivalmistajista. 10 vuoden takuu Korkea hyötysuhde 98,2 % Täyttää VDE-AR-N standardin Etäseuranta mahdollinen Fronius SolarWeb palvelun avulla Todellinen kolmivaiheinen konvertteri tasa- tai vaihtojännitelähtöihin Muuntajaton rakenne Laaja syöttöjännitealue Valtuutettu Fronius huoltomme voi korjata invertterin vikatilanteissa paikan päällä

23 Telineet Telineet, Orima 30 vuoden takuu Kehitetty pohjolan vaativiin olosuhteisiin Mekaanisesti kestävä, vesiturvallinen ja testattu kiinnitys kattoon Erinomainen korroosiokestävyys Tuotteet on valmistettu Suomessa Räätälöidyt kiinnikkeet eri kattomateriaaleille

24 Asennus Järjestelmän rakentamiseen kuluu n. 1 päivä. Katolle rakennetaan aurinkopaneelitelineet ja aurinkopaneelit kiinnitetään telineisiin. Invertteri+turvakytkin asennetaan (esim. tekninen tila tai ulkoseinä) ja järjestelmä otetaan käyttöön. Mahdollinen etäseurantajärjestelmä ohjelmoidaan ja otetaan käyttöön sekä opastetaan asiakkaalle. Tarjoushinta sisältää järjestelmän rakentamisen kaikkine vaiheineen, käyttöönottotarkastuksen ja käyttöönottoon liittyvät toimenpiteet sekä käyttöohjeet. Kaikki järjestelmän rakentamiseen liittyvät työt tehdään uusimpia standardeja ja hyvää rakennustapaa noudattaen. Asennukset tekee paikallinen asennusporukka Oulusta Asennuksille 13v takuu. Kotitaloudet voivat hakea kotitalousvähennystä. Vähennys lasketaan aurinkoenergiainvestoinnin työkuluista, joihin kuuluu esimerkiksi asennuksen kustannukset. Kotitalousvähennys on 50% vähennykseen oikeuttavista kuluista. (Kts. Tarkemmin verohallinnon ohjeet). Asennuksen osuus n riippuen kohteesta.

25 Asennuskuvia

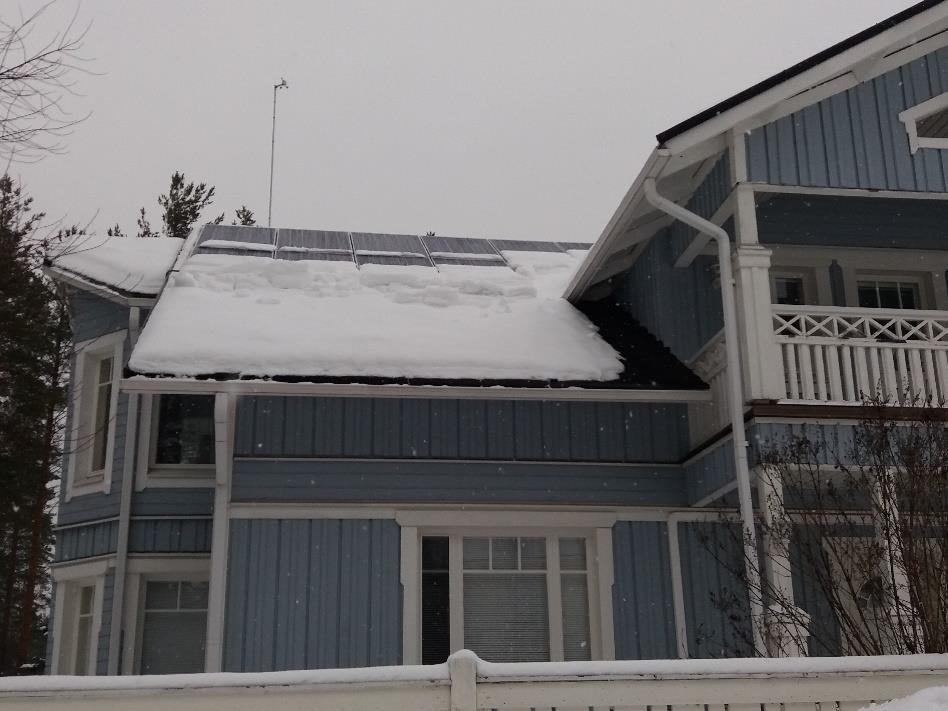

26 Asennuskuvia

27 Yhteishankinta - tilaus Yhteishankintaan halukkaat ilmoittautuvat mukaan yhteishankintaan ilmoittautumislomakkeella, jolla kerätään kohteen taustatiedot Ilmoittautuminen yhteishankintaan viimeistään mennessä Meiltä saa tarvittaessa apua mitoitukseen, paneeleiden sijoitteluun yms. liittyen Yhteishankintaan ilmoittautuneille tehdään kohteeseen suunnittelukäynti, jolloin varmistetaan asennuksen toteutettavuus ja kustannukset käymällä kohteessa paikan päällä (suunnittelukäynti on veloitukseton) Tilaussopimus voidaan laatia suunnittelukäynnin yhteydessä Asennuksia päästään suunnittelemaan ja toteuttamaan heti tilauksen jälkeen Alustavan aikataulun mukaan kaikki tilatut voimalat asennettuna mennessä

28 Tilauksen jälkeen Suunnitellaan ja aikataulutetaan asennus (Tilaaja/Lem-Kem) Varmistetaan omasta kunnasta tarvitaanko asennukseen toimenpidelupa (Tilaaja/Lem-Kem) Tehdään ilmoitus sähkön jakeluverkkoyhtiöön (Lem-Kem) Tehdään sopimus sähkönostajan kanssa (Tilaaja) Suoritetaan asennus ja käyttöönottotarkastus (Lem-Kem) Ohjeistetaan tilaaja + käyttöohjeet (Lem-Kem) Aurinkosähkön tuottaminen voi alkaa Huoltotoimet jatkossa: järjestelmä on käytännössä huoltovapaa, aurinkopaneelien puhdistaminen liasta/lumesta ei ole tarpeen. Riittää kun välillä tarkkailee järjestelmän toimintaa Me autamme kaikissa aurinkovoimalan toimitukseen liittyvissä asioissa, kuten lupa- ja sopimusasiat.

29 Lem-Kem Oy Keitä me olemme: Lem-Kem Oy on vuonna 1985 perustettu suomalainen perheyritys joka on erikoistunut valaistuksen ja aurinkoenergian sekä kiinteistönhoidon ja teollisuuden kunnossapidon ammattituotteisiin. Liikevaihto 13,4 milj. (2016) 49 työntekijää ja 33 palvelevaa alue-edustajaa Yli asiakasta Yli tuotenimikettä, nopeat toimitukset omista varastoista ISO ympäristösertifikaatti ja ISO 9001-laatusertifikaatti

30 Referenssit aurinkovoima Juustoportti syksy 2017, 2 voimalaa, 15kW ja 140 kw KS Oy Kymenlaakson sähkö 2017 jatkuu, aurinkovoimaprojekti kotitalouskiinteistöille Eduskuntatalon Pikkuparlamentti 2017, kokonaisteho: 35 kw Jyväskylän Työväenyhdistys ry 2017, Kauppakatu 30: 23,5 kw Pohjois-Karjalan HINKU-hanke : 40 kotitalouskiinteistöä, asennusteho yhteensä 150 kw

31 Kiitos mielenkiinnosta!
