1 ALTONA MINING LTD/KUHMO METALS OY 8049/1, 8049/3-5, 8396/1, 8602/1, 8618/1 Sanna Juurela KUHMO METALS OY (Y-tunnus ) Kaivostie 9, FIN Polvijärvi, FINLAND Tel

2 SISÄLTÖ 1. JOHDANTO Liikenneyhteydet Luonnonsuojelu ja maanomistus valtausalueilla Alueen geologinen kuvaus TUTKIMUSHISTORIA Aiemmat tutkimukset Kuhmo Metals Oy:n tutkimukset Kuhmo Metals Oy:n tutkimusten tulokset MINERAALIVARANNOT JATKOTOIMET Liitteet Liite 1. Kuvailulehti 8049_8396_8602_8618_Saarikylä_1_ docx Liite 2. Indeksikartta 8049_8396_8602_8618_Saarikylä_Indeksikartta_ jpg Liite 3. Geofysiikka 8049_8602_Saarikylä_3_ xlsx Vaara Slingram MLEM survey 2008.pdf 8049_8602_MLEM_R542_S531_2008.xyz 8049_8396_8602_8618_Saarikylä_4_ xlsx Survey and logistics report on a VTEM survey on the Kuhmo areas 2008.pdf 8049_8396_8602_8618_VTEM_R542_S531_2008.gdb Liite 4. Maaperänäytteenotto 8049_5_8602_1_5_ xlsx 8049_5_8602_1_MMI_Log_ xlsx 8049_5_8602_1_MMI_Analyysitiedot_ _1.csv 8049_5_8602_1_MMI_Analyysitiedot_ _2.csv 8049_5_8602_1_MMI_Analyysitiedot_ _3.csv 8049_5_8602_1_MMI_Analyysitiedot_ _4.csv Liite 5. Kairaus 8049_4_6_ xlsx 8049_4_Kairaus_Analyysitiedot_ _1.xls 8049_4_Kairaus_Analyysitiedot_ _2.xls [2]

3 8049_4_Kairaus_Analyysitiedot_ _3.xls 8049_4_Kairaus_Alteration_ xls 8049_4_Kairaus_ore_minerals_ xls 8049_4_Kairaus_RQD_ xls 8049_4_kairasydänleikkaus_1_ pdf 8049_4_kairasydänleikkaus_2_ pdf 8049_4_kairasydänleikkaus_3_ pdf 8049_4_kairasydänleikkaus_4_ pdf 8049_4_kairasydänkuvat_ (kansio, jossa valokuvat kairasydämistä kairasydämittäin kuivana ja märkänä, yhteensä 350 jpg-tiedostoa) [3]

4 1. JOHDANTO ALTONA MINING LTD/KUHMO METALS OY Tämä on Kuhmo Metals Oy:n tutkimustyöselostus nikkeliin liittyvästä malminetsinnästä Hakovaara, Hoikka, Hoikkalampi, Kotisuo, Rytys, Vaara North ja Vaara West nimisillä valtauksilla Suomussalmen kunnassa, Ruhtinansalmen ja Kiannan kylissä (kuva 1 ja taulukko 1). Alueet sijaitsevat UTM25 karttalehdillä S5311 ja R5422. Hoikan, Hoikkalammen, Kotisuon, Rytyksen ja Vaara Northin valtaukset ovat rauenneet marraskuussa Hakovaaran ja Vaara Westin valtaukset ovat rauenneet vastaavasti huhtikuussa ja helmikuussa Sisältää Maanmittauslaitoksen taustakartta-aineistoa 8/2013 ja 1/2014. Kuva 1. Saarikylän rauenneiden valtausten sijainti. Projektio: ETRS-TM35FIN. 2.5 x 2.5 km ruudukko. [4]

5 Fig 1. Locations of the lapsed claims of Saarikylä area. Projection: ETRS-TM35FIN. Grid: 2500m x 2500x. Taulukko 1. Luettelo rauenneista valtauksista. Table 1. List of the lapsed claims. No Nimi Omistaja Pinta-ala (ha) Karttalehti 8049/1 Kotisuo Kuhmo Metals Oy S /3 Hoikkalampi Kuhmo Metals Oy S /4 Rytys Kuhmo Metals Oy S /5 Vaara North Kuhmo Metals Oy S /1 Hoikka Kuhmo Metals Oy 83.3 R /1 Vaara West Kuhmo Metals Oy R /1 Hakovaara Kuhmo Metals Oy 93.3 R Liikenneyhteydet Raportoitavat valtaukset sijaitsevat noin 6 kilometrin säteellä Saarikylästä etelään (Hoikka ja Hakovaara) ja pohjoiseen. Hoikka ja Hakovaara ovat Ahola-Ruhtinaansalmi yhdystien 9160 eteläpuolella Salovaarantien länsipuolella. Muut valtaukset sijaitsevat Ahola- Ruhtinaansalmen yhdystien pohjoispuolella Saarikyläntien länsipuolella Saarikylän kylän länsi- ja pohjoispuolella (kuva 2). [5]

6 Kuva 3. Kulku valtausalueille. Projektio: ETRS-TM35FIN. Grid:1000m x 1000m. Fig 3. Access to the claim areas. Projection: ETRS-TM35FIN. Grid:1000m x 1000m. 1.2 Luonnonsuojelu ja maanomistus valtausalueilla Kotisuon, Hoikkalammen, Vaara Westin ja Hakovaaran valtaukset eivät sijaitse Natura 2000 verkostoon kuuluvalla tai muulla luonnonsuojelualueella eikä sellaisen välittömässä läheisyydessä. Välittömästi Hoikan valtauksen pohjoispuolella, Ahola-Ruhtinansalmi yhdystien 9160 pohjoispuolella sijaitsee Portinvaaran Natura-alue. Portinvaaran alue on jaettu kolmeen kohteeseen, joista lähin on Portinkurun luonnonsuojelualueella sijaitseva Portinvaaran lehto. Muita suojelualueita ovat Pahalammen alue ja Haaposensuon alue, joilla sijaitsee lähde, lettoja, lettokorpeja ja uhanalaisia kasveja sisältäviä soita. Rytyksen ja Vaara Northin valtauksien väliin jää Rytyskallioiden Natura-alue ja valtauksien kanssa osittain päällekkäin Natura-aluetta laajempi Rytyskallion luonnon- ja maisemansuojelun kannalta arvokas kallioalue. Alue on merkittävä kalliolajiston suojelukohde, jonka edustavin kohta on alueen keskellä oleva serpentiinipitoinen rotkolaakso ja rotkolaakson molemmista päistä lähtevät lehto ja lehtokorpiset juotit. Laaksossa sijaitsee [6]

7 lisäksi ravinteikas lähde. Alueella on useita uhanalaisia kasveja, joista kalkkihaurasloikko on erittäin uhanalainen ja sitä ei tiedetä kasvavan muualla Kainuussa. Muista Natura-alueista lähin on noin 0.5 km Hakovaara -valtauksesta itään. Valtausalueita lähin pohjavesialue, Takkosenkankaan ІІ luokan pohjavesialue, sijaitsee Hakovaaran ja Hoikan valtausalueiden itäpuolella noin 0.5 kilometrin päässä. Kuvassa 3 on esitetty luonnonsuojelu- ja muiden alueiden esiintyminen valtauksiin nähden. Kuva 3. Saarikylän rauenneet valtaukset ja suojelualueet. Projektio: ETRS-TM35FIN. Grid: 2500m x 2500m. Fig 3. Lapsed claims and nature protection and groundwater areas. Projection: ETRS-TM35FIN. Grid: 2500m x 2500m. Kotisuon, Hoikkalammen ja Hoikan valtaukset sijaitsevat kokonaan valtion metsämaalla. Vaara West ja Vaara North ovat lähes kokonaan yksityisten maanomistajien kiinteistöillä. Rytyksen valtauksesta 29 % on valtion metsämailla ja loput yksityisessä omistuksessa ja [7]

8 Hakovaaran valtauksesta 23 % maanomistuksesta on valtion metsämailla ja loput yksityisessä omistuksessa. 1.3 Alueen geologinen kuvaus Saarikylän rauenneet valtaukset sijaitsevat tunnettun Vaaran nikkeliesiintymän länsi-, etelä- ja pohjoispuolella ulottuen aina hieman heikommin tunnetun Kauniinlammen esiintymään saakka (kuva 1). Valtaukset kattavat noin 15 km Suomussalmen vihreäkivivyöhykkeen pohjoisosaa. Vyöhyke sisältää pohjois-, pohjois-koillissuuntaisia mafisia, ultramafisia ja felsisiä kiviä, jotka kaatuvat jyrkästi itään. Vyöhykkeeseen kuuluu viisi suurta serpentiniittilinssiä, joita yhdessä kutsutaan Kauniinlammen komatiittikumulaatti kompleksiksi. Linssit tunnetaan pohjoisesta etelään lueteltuna nimillä Kauniinlampi, Hoikkalampi, Rytys, Vaara ja Portti. Kauniinlammen ja Vaaran linssiä lukuunottamatta muut linssit sijaitsevat raportoitavilla valtauksilla. 2. TUTKIMUSHISTORIA 2.1 Aiemmat tutkimukset Valtauksiin kuuluvilla alueilla on suoritettu systemaattista malminetsintää GTK:n ja Outokumpu Oy:n toimesta ja 2000 luvuilla. Malminetsintä on sisältänyt kartoitusta, lohkare-etsintää, geofysikaalisia ja geokemiallisia tutkimuksia sekä kairausta (kuva 4). [8]

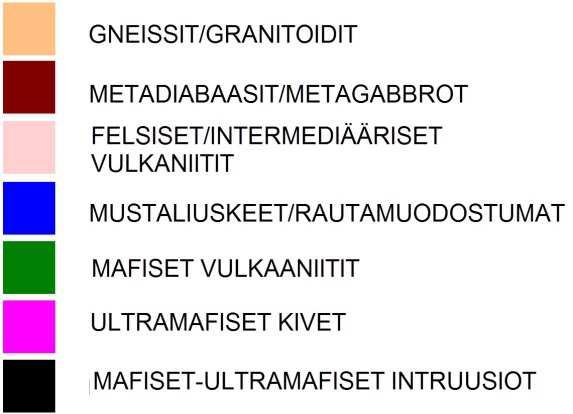

9 Kuva 4. Kartta Saarikylän alueelta suoritetuista kairauksista (Lopen kairasydäntietokannan mukaan) geologisella kartalla. Rauenneet valtaukset valkoisella rajauksella. Fig 4. Geological map with the historic dirll hole locations (according to Loppi drillhole database). Lapsed claims are shown as white rectangles. 2.2 Kuhmo Metals Oy:n tutkimukset Kuhmo Metals Oy on suorittanut geofysikaalisia MLEM maanpinta- ja VTEM lentomittauksia vuonna Lentomittausten lisäksi Vaara North ja Vaara West valtaukset on osittain katettu MMI (Mobile Metal Ion) näytteenottolinjoilla. MLEM ja VTEM mittauksista tulkittuja potentiaalisia malminetsintäkohteita on testattu kairauksella vuosina 2008 ja Kuvassa 5 on esitetty kaikki yllä mainitut Kuhmo Metals Oy:n suorittamat tutkimukset raportoitavilla valtauksilla. [9]

10 Kuva 5. Kartta Saarikylän alueella suoritettujen Kuhmo Metals Oy:n kairareikien (punaiset timantit) ja MMI näytteenottopaikkojen sijainnista (mustat pisteet) sekä geofysiikan lentomittausten laajuudesta (2008 MLEM mittaus rajattu sinisellä viivalla ja VTEM valkoisella viivalla). Pohjakarttana 2008 VTEM matalalentomittauksen magneettinen karttatulkinta sekä magneettinen lentomittauskartta. Fig 5. Kuhmo Metals drill hole (red diamonds) and MMI sample (black dots) locations on magnetic image. White polygon shows the extent of the Kuhmo Metals 2008 VTEM survey and blue polygons MLEM survey areas. [10]

11 2.2.1 Kuhmo Metals Oy:n tutkimusten tulokset ALTONA MINING LTD/KUHMO METALS OY Geofysiikka Slingram MLEM mittausta suoritettiin maalis- ja huhtikuussa 2008 kahdella alueella:kauniinlammen alueella ja Vaara-Rytys alueella (kuva 6). Mittauksen suoritti Suomen Malmi Oy (SMOY). Mittausten tulkinnat suoritti Newexco Services Ltd. Mittaukset kattavat yhteensä noin linjakilometriä noin 200 metrin linjavälillä. Mittausalueista eteläisempi, Vaara-Rytys kattaa osan nyt raportoitavista valtauksista. Kuva 6. Slingram MLEM Vaara-Rytys lentomittauslinjat. TMI (oikealla) ja AEM (vasemmalla) magneettiset pohjakartat. Fig 6. Slingram MLEM survey lines of Vaara-Rytys survey area. TMI (on right) and AEM (on left) magnetic maps. VTEM lentomittaukset suoritettiin kesä-elokuussa 2008 osana laajaa Kuhmo-Suomussalmen lentomittausta. Mittauksen suoritti Geotech Airborne Ltd. Mittausten tulkinnat suoritti Astrock Oy. Mittaus lennettiin noin 50 metrin linjavälein ja kattaen noin 5.35 km 2 (kuva 5). Mittausten tulkinnassa ja uusien kohteiden identifioinnissa käytettiin apuna olemassa olevia geofysiikan mittauksia sekä tunnettujen Kuhmo-Suomussalmi vyöhykkeen nikkeliesiintymäjohteiden geofysikaalisia tunnuspiirteitä. Alueella esiintyy myös hyvinä johteina tunnettuja grafiittipitoisia mustaliuskeita, jotka omalta osaltaan vaikeuttivat nikkelijohteiden tunnistamista mittaustuloksista. Saarikylän tutkimusalue kuuluu lentomittausalueeseen 1 mittaukseen liittyvissä raporteissa. Kairarei istä suoritetut systemaattiset suskeptiniliteettimittaukset on sisällytetty kairauksen raportointipohjaan liitteeseen 5. [11]

12 Kairaukset ALTONA MINING LTD/KUHMO METALS OY Kuhmo Metals Oy on testannut kairauksin lupaavimpia MLEM ja VTEM mittauksista tunnistettuja kohteita vuosina 2008 ja Taulussa 2 ja kuvassa 2 on esitetty reikien paikkatiedot. Kuva 7. Kuhmo Metals Oy:n Rytyksen kairaukset vuosilta 2008 ja Projektio: Finnish KKJ- Zone4. 250m x 250m ruudukko. Fig 7. Drill hole locations of 2008 and 2011 drilling. Projection: Finnish KKJ Zone 4. Grid: 250m x 250m. [12]

13 Taulukko 2. Kuhmo Metals Oy:n kairareikien sijaintitiedot. Fig 2. Collar data of Kuhmo Metals Oy drilling. Kairareikä Vuosi Easting_KKJ4 Northing_KKJ4 Korkeus Suunta Kaade ALTONA MINING LTD/KUHMO METALS OY Pituus (m) Kohde SMS/SK Rytys N VTEM SMS/SK Juljananaho VTEM SMS/SK Juljananaho VTEM SMS/SK Rytys VTEM SMS/SK Rytys VTEM SMS/SK Rytys VTEM SMS/SK Rytys VTEM Yhteensä Vuoden 2008 kairaukset urakoi Geopale Oy. Kairausta suoritettiin yhteensä 411m, josta analysoitiin 88 näytettä Labtiumin laboratorioissa. Näytteistä raportoitiin 17 alkuainetta käyttäen ICP-AES metodia. Vuoden 2011 kairaukset urakoi Northdrill Oy. Kairausta suoritettiin yhteensä 1187m, josta analysoitiin 53 näytettä ALS Chemexin laboratorioissa. Näytteistä raportoitiin 34 alkuainetta käyttäen ME-ICP menetelmää. Analyysitilauksen joka 10:s näyte oli joko kaupallinen standardi/blank näyte (3:1) tai duplikaattinäyte. Liitteessä 5 on lueteltu kairareikiin liittyvä paikkatieto, sivusuuntamittaustieto, geologinen tieto, kairasydänkuvat ja analyysitulokset sekä esitetty kairasydänleikkaukset. Analyysiaineisto on esitetty ilman kaupallisia näytteitä ja duplikaattinäytteitä. Alkuperäiseen analyysisraporttiin kuului myös näytteitä toisesta Kuhmo Metals Oy:n projektista. Nämä näytteet on poistettu raportista, minkä vuoksi raportin näytelukumäärä on suurempi. Kuivana ja märkänä otetut kairasydänkuvat on nimetty periaatteella kairasydäntunnus_päättyvä metrimäärä (märissä kuvissa vielä tunnus w metrimäärän perässä). SMS/SK-98, joka kairattiin Rytyksen pohjoisosan VTEM anomaliaan lävisti kapean mineralisaation, joka koostui ohuista nikkelisulfidistringeistä lähellä kumulaattien länsikontaktia. Lävistetty ultramafinen yksikkö sopii yhteen uuden magneettisen datan kanssa ja tulkittu VTEM anomalia johtunee tästä samasta yksiköstä. Rei illä SMS/SK-101 ja -102 testattiin reiästä 98 saatujen tuloksien jatkuvuutta. Reiät lävistivät talkki-karbonaattikiviä ja rautasulfidipitoisia felsisiä ja intermediäärisiä vulkaniitteja. Reiässä 101 rautasulfidit sijaitsivat lähellä tulkittua VTEM johteen sijaintia ja reiässä 102 ultramafisen yksikön ja tulkitun johteen välissä. Reiät eivät lävistäneet merkittäviä metallipitoisuuksia. SMS/SK-99 ja -100 kairattiin VTEM anomaliaan Juljanahossa. Molemmat reiät lävistivät ohuen, heikon magneettikiisu-kuparikiisupirotteisen vyöhykkeen talkki-karbonaattikiven länsikontaktissa. Reiät eivät lävistäneet merkittäviä metallipitoisuuksia. [13]

14 Myös SMS/SK-103 ja -104 testasivat erillisiä VTEM anomalioita. Molemmissa rei issä tavattiin sulfideja, mutta ei merkittäviä metallipitoisuuksia. Anomalioiden tulkittiin olevan peräisin sulfideista ja ohuista grafiittipitoisista sedimenttikerroksista ympäröivissä felsisissä vulkaanisissa kivissä. MMI MMI (Mobile Metal Ion) näytteenottoa suoritettiin 2005 ja 2006 kesinä Vaara West ja Vaara North -valtauksilla. MMI näytteenotto suoritettiin Kuhmo Metals Oy:n omalla henkilökunnalla pääasiassa välisenä aikana. Näytteitä kerättin 20 metrin näytevälein ja metrin linjavälein yhteensä 254 kappaletta (kuva 8). Näytteistä on analysoitu ALS Chemexin laboratorioissa Au, Ce, Co, Cr, Cu, Ni, Pb, Pd ja Zn käyttäen ME-MS metodia. Liitteessä 4 on lueteltu MMI näytteiden paikka- ja muu oleellinen tieto sekä analyysitulokset. Kuva 8. MMI näytteenottolinjat. Projektio: ETRS-TM35FIN. Grid: 500m x 500m. Fig 8. MMI Sampling lines. Projection: ETRS-TM35FIN. Grid: 500m x 500m. [14]

15 Näytteenotto nyt raportoitavilla valtauksilla kuului osana Vaaran esiintymän näytteenottoohjelmaan, jonka tarkoituksena oli testata tulkittua ultramafiittikumulaattien jalkapuolen kontaktivyöhykettä Vaaran esiintymän länsipuolella. Kontaktivyöhykkeellä esiintyy pääasiassa grafiittipitoisia liuskeita ja fylliittejä sekä ohuita kloriitti-amfiboli- ja serpentiniittiyksikköjä. Kuvissa 9 a-d on esitetty tärkeimpien alkuaineiden raakadatasta muokatut pitoisuusjakaumat rauenneiden valtausten alueilla. Noin 1 km Vaaran esiintymästä pohjoiseen on vyöhyke, jossa nikkeli- ja kupariarvot (kuvat 9a ja b) ovat ympäristöön nähden koholla. Vyöhyke liittyy heikon magneettisen anomaliaalueen itäkontaktiin ja on nähtävissä myös regionaali EM-aineistossa. Kohonneita palladium ja kromipitoisuuksia (kuvat 9c ja d) on selvimmin havaittavissa Vaaran esiintymän länsi- ja lounaisosissa, osittain kohonneiden nikkeli ja kuparipitoisuuksien kanssa. Esiintymän ulkopuolella palladiumissa ja kromissa on vain hyvin vähäistä anomaalisuutta. a) b) [15]

16 c) d) Kuva 9. Vaara Westin, Vaara Northin ja Rytyksen MMI näytteenoton raakadatatuloksia. a) Ni, b) Cu, c) Pd ja d) Cr. Fig 8. Diagrams of the raw MMI assay results of Vaara West, Vaara North and Rytys samples. a) Ni, b) Cu, c) Pd and d) Cr. 3. MINERAALIVARANNOT Valtausten alueilta ei ole suoritettu mineraalivarantoarvioita. 4. JATKOTOIMET Kuhmo Metals Oy on luopunut ko. valtauksista valtausten rauettua. [16]
