Täryjuntat Alkuperäinen. Maailmanmarkkinajohtajalta ja keksijältä.

Transkriptio

1 TEKNISET TIEDOT BS 65-V Pituus x leveys x korkeus mm 673 x 343 x 965 Lähetysmitat (P x L x K) mm 690 x 380 x 990 Junttauslisäosan koko (L x P) mm 280 x 336 Käyttöpaino kg 68 Kuljetuspaino (pakkauksen kanssa) kg 73 Junttauslevyn isku mm 8-81 Maks. iskuluku 1/min 700 Työstönopeus m/min 9,5 Pintateho m 2 /h Junttauslisäosa 280 mm leveä Junttauslisäosa 330 mm leveä Käyttökoneisto Moottorivalmistaja 159,6 Tyyppi WM 80 Iskutilavuus cm 3 80 Ilmajäähdytteinen yksisylinterinen kaksitahtibensiinimoottori Wacker Neuson Maksimiteho (DIN ISO 3046) kw (HV) 1,9 (2,5) Kierrosluvulla 1/min Bensiini-öljyseos 100:1 Polttoaineen kulutus l/h 0,9 Säiliön tilavuus (polttoaine) l 3,0 Voimansiirto Moottorista keskipakokytkimen kautta, vaihteisto, kampikäyttö, kiertokanki, ohjausmäntä, kaksoisjousitusjärjestelmä, jousisylinteri junttauslisäosassa. Liittäminen tapahtuu kaasuttamisen yhteydessä. Vuonna 1930 Hermann Wacker keksi juntan ja asetti samalla kehitysnormit. Yhä nykypäivänä Wacker Neusonin asiakkaat voivat luottaa seuraaviin arvoihin tuotteiden ja palvelujen suhteen: luotettavuus, kestävyys, laatu, reaktionopeus, joustavuus ja innovaatio /03/2010/Heidlmair/Print Sta Täryjuntat Alkuperäinen. Maailmanmarkkinajohtajalta ja keksijältä. TEKNISET TIEDOT DS 70 Pituus x leveys x korkeus mm 725 x 370 x Lähetysmitat (P x L x K) mm 735 x 395 x Junttauslisäosan koko (L x P) mm 280 x 330 tai 330 x 330 Käyttöpaino kg 83 Kuljetuspaino (pakkauksen kanssa) kg 91 Junttauslisäosan isku mm 75 Maks. iskuluku 1/min 700 Työstönopeus m/min 13 Pintateho m 2 /h Junttauslisäosa 280 mm leveä Junttauslisäosa 330 mm leveä Käyttökoneisto Moottorivalmistaja Ilmajäähdytteinen yksisylinterinen dieselmoottori Yanmar Tyyppi L 48 Iskutilavuus cm Maksimiteho (DIN ISO 3046) kw (HV) 3,1 (4,1) Kierrosluvulla 1/min Polttoaineen kulutus l/h 0,9 Säiliön tilavuus (polttoaine) l 4,2 Voimansiirto Moottorista keskipakokytkimen kautta, vaihteisto, kampikäyttö, kiertokanki, ohjausmäntä, kaksoisjousitusjärjestelmä, jousisylinteri junttauslisäosassa. Liittäminen tapahtuu kaasuttamisen yhteydessä. Ota huomioon: Wacker Neuson -konsernin tuoteohjelma kattaa yli 300 erilaista tuoteryhmää Light ja Compact Equipment -sarjoissa. Light Equipment -sarjaan kuuluu erilaisten mallien tuoteohjelma - tämä johtuu eri jänniteja taajuusolosuhteista, paikallisista määräyksistä, markkinatottumuksista ja käyttöolosuhteista. Kaikkia tässä mainittuja tai kuvattuja Wacker Neuson -tuotteita ei sen vuoksi saa tai ne eivät ole hyväksyttyjä kaikissa maissa. Oikeus muutoksiin pidätetään jatkuvan tuotekehitystyön takia. Wacker Neuson -konserni ei vastaa esitteessa mainittujen tietojen oikeellisuudesta. Kopiointi vain kirjallisella luvalla, Wacker Neuson -konserni, München. Wacker Neuson SE Kaikki oikeudet pidätetään. Oikeus muutoksiin pidätetään jatkuvan tuotekehitystyön takia.

2 JUNTTAUS- JÄRJESTELMÄT MAAPERÄN TIIVISTYKSEEN Sivu 6 KAKSITAHTIMOOTTORI - WM 80 Sivu 10 JUNTAT - BS 30 - BS BS BS 50-2i - BS 60-2i - BS 50-4s - BS 60-4s - BS 65-V - BS BS 70-2i - DS 70 Sivu 26 LISÄVARUSTEET - Junttauslisäosa, kuljetusalusta Sivu 30 HUOLTO - Wacker Neuson Premium -huolto

3 Wacker Neusonin täryjuntat ovat nro 1 maailmassa. Kehittynyt junttausjärjestelmä. Erittäin tehokas. Jämäkkä ja pitkäkestoinen laitekonsepti. 11 erilaista mallivaihtoehtoa. Matala käden/käsivarren tärinä ohjauskahvan optimoidun asetuksen ansiosta. Ainutlaatuinen maailmassa: vähäpäästöinen junttamoottori WM 80 tulevaisuuden moottori koviin käyttötarkoituksiin. Käytössä testattu: yli 50 % kaikista ostetuista juntista kautta maailman on Wacker Neusonin tuotantoa. Vain Wacker Neusonilta: KAKSITAHTI- JUNTTA Juntat Lukuisat moottorointimahdollisuudet: Kaksitahtinen patentoidulla öljyruiskutuksella. Kaksitahtinen seostankkauksella. Nelitahtinen. Dieselmoottori. 4_5 WACKER NEUSON JUNTAT

4 Uusi WM 80: Paranneltu kaksitahtimoottori Wacker Neusonin junttiin. Pieni syöttöpumppu Walbro-kaasuttimessa huolehtii WM 80 -moottorin nopeasta käynnistymisestä ja koko tehon saavuttamisesta välittömästi. ALKUPERÄINEN Wacker Neuson! Matalat pakokaasupäästöt. Maailman puhtain bensiinijunttamoottori! Matala kulutus. Korkea teho. Kaikki, mitä juntan tehokas, taloudellinen ja ympäristöystävällinen käyttö vaatii: WM 80 tulevaisuuden moottori. - Oma kehitys ja valmistus. - Uusi automaattirikastin helpottaa käynnistysprosessia ja mahdollistaa käynnistyksen tyhjäkäynnillä. Siten estetään juntan tahattomat liikkeet alussa. - Käytettävissä haluamassasi kallistusasennossa. Vertailun vuoksi esim. nelitahtimoottorilla on sallittu vain 20 kallistus. - Erittäin jämäkkä, myös kovimpaan käyttöön. - Kapeampi rakenne suojaa osia vaurioilta, kun tiivistetään kuopissa. - Vähemmän, mutta laadukkaampia rakenneosia, jotka toimivat moitteettomasti ja turvallisesti myös pitempiaikaisilla suurilla kuormituksilla. - Monitasoinen ilmansuodatinjärjestelmä, joka puhdistaa imetyn ilman tehokkaasti ja varmistaa siten juntan käyttövalmiuden pidemmäksi aikaa. - Sylinterien kulkupintojen nikkeli-pii-pinnoitus mahdollistaa mäntä-sylinteriparien vähäisemmät kitka-arvot, jolloin moottorin käyttöikä pitenee. Kapea rakenne tarjoaa lisämukavuutta, kun kuoppia tiivistetään. Moottori, joka yhdistää kaiken: Voima. Matalat päästöt. Paras teho-paino-suhde. Kestävyys. Optimaalinen moottorin sovitus junttausjärjestelmään. 6_7 WACKER NEUSON JUNTAT Kaksitahtimoottori WM 80

5 WM 80: Puhdasta tehoa. 1 Pakoputki katalysaattorilla on iskunkestävää, pyöreää muotoilua. 2 Sylinterissä on matalimpia päästöjä varten optimoidut päästöja poistokanavat ja nykyaikaisin pintateknologia TAHTIMOOTTORIT Sallittu korkein arvo WM 80 Kokonaan uusittu teknologia. MATALIMMAT PÄÄSTÖARVOT. 4-TAHTIMOOTTORIT PÄÄSTÖT g/kwh Sallittu korkein arvo 4-tahtinen Päästöt EY-direktiivin 2004/26/EY mukaan CO HC + NOx WM 80 -kaksitahtimoottorin kokoonpano ja rakenne vakuuttavat... ja huolehtivat erittäin matalista päästöistä. - Matalan polttolämpötilan ansiosta WM 80 tuottaa vain vähän typpioksidia (NOx). - Hiilivetyjen ja typpioksidien arvot (HC + NOx) ovat uudessa WM 80 -moottorissa selkeästi alhaisempia. - Ylittämätön tehotiheys (kw/kg). - Öljynpuute ei haittaa. - WM 80 -moottorissa on miljonia kertoja hyväksi havaittu pakokaasukatalysaattori, joka on tuttu autoteollisuudesta. - WM 80 kaksitahtinen alittaa selkeästi kaikki voimassa olevat pakokaasusäädökset. Se on lisäksi maailmanlaajuisesti ympäristöystävällisin sekä tehokkain bensiinijunttamoottori. Katalysaattori: miljoonia kertoja hyväksi todettu autoteollisuudessa. 8_9 WACKER NEUSON JUNTAT Kaksitahtimoottori WM 80

6 Wacker Neuson BS 30: Suurin pienessä koossa. Putkitusten yhteydessä, kävely- ja pyöräteiden reunoilla, salaojituksissa, vedentyhjennyskuiluissa ja reunakaistoilla: BS 30 vakuuttaa aina. BS 30 -kaksitahtinen voittaa profiilillaan ja selkeillä vahvuuksillaan nelitahtiset, joita saa kallistaa korkeintaan 20 (kallistuskulma). - Hyväksi koettu erikoisjuntta ammattimaiseen putkien tiivistykseen reunoilla ja kiila-alueilla. - Kulmista riippumaton käyttö kätevän kaksitahtimoottorin ansiosta sopii myös pienimpiin tiloihin, esim. kriittisille putkikiila-alueille. - Tehokas ja tilaasäästävä laippa-asennettu Wacker Neuson WM 80 -kaksitahtimoottori. - Alhainen paino: sen vuoksi helppo ohjata. - Jämäkkä ja hyväksi todettu junttajärjestelmä. - Jämäkkä junttauslisäosa kulumista kestävällä teräspohjalla. 10_11 WACKER NEUSON JUNTAT Juntat

7 Klassikko junttien joukossa: BS 50-2 BS 60-2 Kaksitahti-mallit: - Näissä junttamalleissa yhdistyy kaikki luotettavan WM 80 -kaksitahtimoottorin edut hyväksi koettuun Wacker Neuson -junttajärjestelmään. - Pitkällä iskulla raskaille, tiiviille maaperille. - Kevyt ja helppo käynnistys tyhjäkäynnillä uuden automaattisen rikastimen ansiosta. - Kapeampi rakenne tarjoaa optimaalisen käyttömukavuuden, esim. kuoppia tiivistettäessä. - Ainutlaatuinen kolmitasoinen ilmansuodatusjärjestelmä takaa puhtaan imuilman. - WM 80 -moottorin alhaiset päästöt alittavata kaikki pakokaasusäädökset. Ne suojaavat käyttäjää suurilta haitta-ainekuormituksilta. - Suuri käyttömukavuus ja tuottava käyttö myös pidemmällä aikavälillä sekä matalat käden/käsivarren tärinät. 12_13 WACKER NEUSON JUNTAT Juntat

8 Kaksitahtinen erillisellä öljyvoitelulla: BS 50-2i BS 60-2i Patentoidulla ÖLJYVOITELUJÄR- JESTELMÄLLÄ ÖLJYSÄILIÖ BENSIINISÄILIÖ i-sarja patentoidulla öljyvoitelujärjestelmällä. Kaksitahtisessa i-sarjan täryjuntassa on erillinen öljyvoitelu: lisää öljyä helposti erillisten bensiini- ja öljysäiliöiden kautta ja esisekoituksen voi unohtaa! Optimaalisen sekoitussuhteen takaa patentoitu öljyvoitelujärjestelmä. Se vähentää lisäksi palamisjäänteiden kerrostumista palotilaan. Öljysäiliön yksi täyttö riittää 65 käyttötunniksi. Juntta kytkeytyy automaattisesti pois öljyn loputtua sekä 20 minuutin tyhjäkäynnin jälkeen. Lisäksi kaikissa i-sarjan junteissa on tietysti hyväksi havaitut klassikko-sarjan edut sivulta 12/13. Kaksi erillistä säiliötä helpottavat lisätankkausta. Sopivasta sekoituksesta huolehtii patentoitu öljyvoitelujärjestelmä. 14_15 WACKER NEUSON JUNTAT Juntat

9 Nelitahtinen: BS 50-4s BS 60-4s Ainutlaatuinen: TARKASTAA ÖLJYTASON käynnistyksen jälkeen moottorin käydessä ja sammuu, jos öljyä on liian vähän sarja integroidulla öljymäärän mukaisella sammutuksella. - Uusi nelitahtisessa bensiinimoottorissa WM 100 (BS 60-4s) on yli 10 % enemmän tehoa kuin WM 90 -moottorissa (BS 50-4s). Molemmissa moottoreissa on voimakas tehovaraus kovia rakennustyömaan käyttötarkoituksia varten. - Mallin BS 60-4s paranneltu välityssuhde luo korkeamman junttaustaajuuden ja voimakkaamman iskun sekä huolehtii paremmaasta tuottavuudesta. - Integroitu öljymäärän mukainen sammutus LOSO (Low Oil Shut Off) suojaa moottoria ainutlaatuisella tekniikalla: käynnistyksen jälkeen kapasitiivinen tasoanturi ilmaisee öljytason LEDillä moottorin käydessä. Jos öljyä on liian vähän, LED vilkkuu ja moottori sammuun 10 sekunnin kuluessa. Moottorin lyhyen toiminnan kautta käyttäjä tietää, ettei juntta ole rikki, vaan öljyä on liian vähän. - Ainutlaatuinen kampikotelon ilmaus sekä kolmiosainen öljyrengas takaavat matalan öljynkulutuksen. - Kolmitasoinen ilmansuodatusjärjestelmä takaa puhtaan imuilman. - Uutta käyttäjämukavuutta: kuten 2-tahtisella nyt käynnistys-sammutus-toiminnolla ja integroidulla bensiinihanalla (katso sivu 18). 1 Integroitu punainen LED ilmaisee, jos öljyä on liian vähän. Siihen kuuluva kampikotelon alapuolelle asennettu anturi on kulumaton ja siten luotettava ja kestävä. 2 Nelitahtinen WM 100-moottori Wacker Neusonilta. 16_17 WACKER NEUSON JUNTAT Juntat

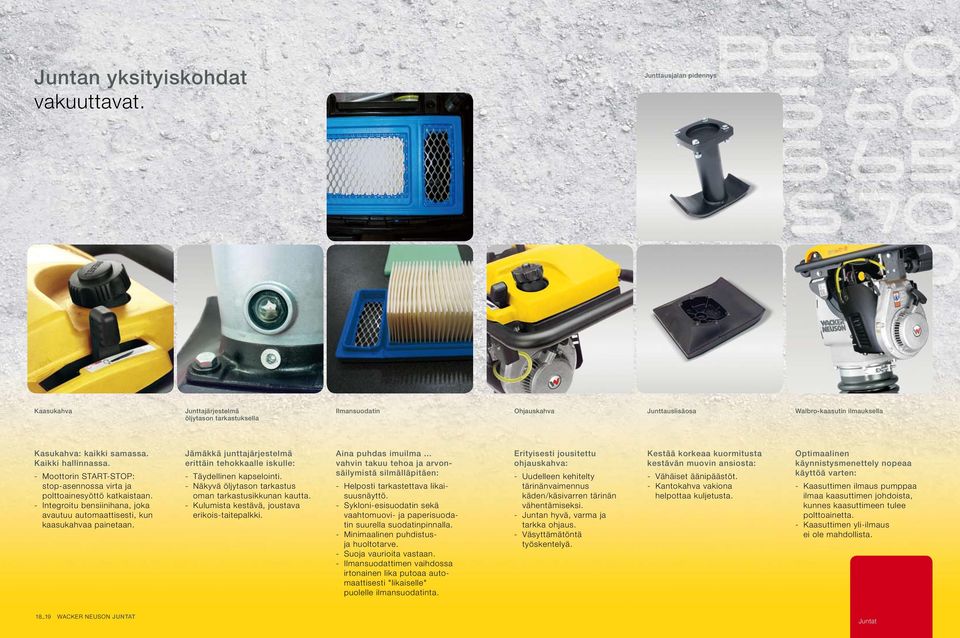

10 Juntan yksityiskohdat vakuuttavat. Junttausjalan pidennys Kaasukahva Junttajärjestelmä öljytason tarkastuksella Ilmansuodatin Ohjauskahva Junttauslisäosa Walbro-kaasutin ilmauksella Kasukahva: kaikki samassa. Kaikki hallinnassa. - Moottorin START-STOP: stop-asennossa virta ja polttoainesyöttö katkaistaan. - Integroitu bensiinihana, joka avautuu automaattisesti, kun kaasukahvaa painetaan. Jämäkkä junttajärjestelmä erittäin tehokkaalle iskulle: - Täydellinen kapselointi. - Näkyvä öljytason tarkastus oman tarkastusikkunan kautta. - Kulumista kestävä, joustava erikois-taitepalkki. Aina puhdas imuilma... vahvin takuu tehoa ja arvonsäilymistä silmälläpitäen: - Helposti tarkastettava likaisuusnäyttö. - Sykloni-esisuodatin sekä vaahtomuovi- ja paperisuodatin suurella suodatinpinnalla. - Minimaalinen puhdistusja huoltotarve. - Suoja vaurioita vastaan. - Ilmansuodattimen vaihdossa irtonainen lika putoaa automaattisesti "likaiselle" puolelle ilmansuodatinta. Erityisesti jousitettu ohjauskahva: - Uudelleen kehitelty tärinänvaimennus käden/käsivarren tärinän vähentämiseksi. - Juntan hyvä, varma ja tarkka ohjaus. - Väsyttämätöntä työskentelyä. Kestää korkeaa kuormitusta kestävän muovin ansiosta: - Vähäiset äänipäästöt. - Kantokahva vakiona helpottaa kuljetusta. Optimaalinen käynnistysmenettely nopeaa käyttöä varten: - Kaasuttimen ilmaus pumppaa ilmaa kaasuttimen johdoista, kunnes kaasuttimeen tulee polttoainetta. - Kaasuttimen yli-ilmaus ei ole mahdollista. 18_19 WACKER NEUSON JUNTAT Juntat

11 Juntta säädettävällä iskukorkeudella: BS 65-V Käyttö matalalla iskulla on ihanteellinen asfalttipinnan työstössä PATENTOITU ISKUNSÄÄTÖ! Muunneltava nopeus ja neljä tiivistystasoa. BS 65-V:ssä Wacker Neusonin klassisen kaksitahtisen edut yhdistyvät mahdollisuuteen valita neljä erilaista tiivistystasoa. Siten yhdellä laitteella voi tiivistää kaikenlaisia maaperiä ilman lisälaitteiden käyttöä. Tosiasiapohjalla: ensin analysoidaan ja vasta sitten juntataan. Saavutettava maksimitiivistyslaatu riippuu tiivistettävästä materiaalista, sen tiivistysominaisuuksista ja tiivistyslaitteesta. Säädettävissä neljä iskukorkeutta. Asento 1 Tasaiset tulokset parantelutöissä asfaltilla tai liitoskivilaatoitusten asennuksessa. Asento 2 Mittatarkka tiivistys ja tasoitustyöt reunojen tiivistyksessä. Sopii hyvin myös hiekkaiselle maaperälle. Asento 3 Optimaalista tiivistystehoa rakeisessa ja tiiviissä maaperässä. Myös soralle, murskeelle, kuonalle, sorabetonille ja sepelille. Asento 4 Erittäin hyvä tiiviiden sekä kosteiden maaperien tiivistykseen. Juntta kaikille maaperälajeille. Irtoaineksiset maaperät koostuvat suurista rakeista (kalliopirstaleet, kivet, sora ja hiekka). Ihanteellinen käyttökohde Wacker Neusonin kaikkien painoluokkien juntille. Tiiviit maaperät koostuvat "hienoista hiukkasista" ja niitä ei saa tiivistettyä hyvin tärinävaikutuksen avulla. Tässä tulisi käyttää kevyitä tai keskiraskaita junttia. Sekalaiset maaperät koostuvat hienojen hiukkasten, tiiviiden ja karkeatai keskikokoisrakeisten materiaalien sekoituksesta. Työkenttä kevyille, keskiraskaille tai raskaille juntille. 20_21 WACKER NEUSON JUNTAT Juntat

12 Valtava tehopaino: BS 70-2 BS 70-2i Tehokas toiminnassa: BS 70-2 ja BS 70-2i kg:n painoluokka: Wacker Neusonin valikoiman raskain juntta pitkällä iskulla, raskaille, tiiviille maaperille. - Saatavilla sekoitus-kaksitahtisena tai i-sarjana erillisellä öljyvoitelulla. Lisätietoa klassisesta sekä i-mallista saat sivuilta Ihanteellinen sinne, missä tarvitaan korkeita tiivistystehoja. - Erityisesti kehitetty kaasuttimen ilmaus ohjaa ilman polttoainejohtimista pois ja helpottaa moottorin käynnistystä. - Hyvin puhdas imuilma integroidun, kolmitasoisen ilmansuodatinjärjestelmän ansiosta. - Suuri käyttäjämukavuus alennetun käden/käsivarren tärinän ansiosta. 22_23 WACKER NEUSON JUNTAT Juntat

13 Dieseljuntta: DS 70 DS 70 on hyvin tasapainotettu kone kaikkein ympäristöystävällisimmällä junttamoottorilla. Se otetaan käyttöön matalien CO-päästöjensä vuoksi ennen kaikkea ahtaissa ja huonosi tuuletetuissa kuopissa. DS 70 täydentää Wacker Neusonin junttamalliston mainiosti. Diesel-täryjuntta äärimmäisiin tiivistystöihin. - Ihanteellinen vaativiin tiivistyksiin kuten tiiviille, sekalaiselle ja suurirakeiselle maaperälle tiukoissa paikoissa. - Korroosionkestävä polttoainetankki integroidulla puhdistussuodattimella. - Melua vähentävä kate moottorin ja junttauslisäosan melupäästöjen vaimentamiseen. - Kolmitasoinen ilmansuodatusjärjestelmä takaa puhtaan imuilman. - Erittäin mukava käytettävyys: yhdellä kahvalla voit säädellä käynnistystä, kierroslukua ja moottorin sammuttamista. - Alittaa kaikki nykyiset maailmanlaajuiset pakokaasustandardit. - Suuri käyttäjämukavuus alennetun käden/käsivarren tärinän kautta. - Ensiluokkainen dieselmoottori pitkällä käyttöiällä, matalalla kulutuksella ja pienellä CO-päästöllä. Yksikätinen kaasukahva: käytettävissä yhdellä kädellä. 24_25 WACKER NEUSON JUNTAT Juntat

14 Ensiluokkaiset lisävarusteet. Wacker Neuson alkuperäislaatua, johon voit luottaa sokeasti: testattu, käytännöllinen ja jämäkkä. Arvonnousua jokaiselle juntalle. Käytä juntan monipuolisuus täysin hyväksesi. Kasvata tehokkuutta. Laajenna toimintaa ja liikkuvuutta. Varmista laatu. Aina hyvä valinta. Junttauslisäosat ja pidennykset erityisiä käyttötarkoituksia varten. Pyörästö helpottaa liikuttamista paikan päällä. Kuljetusalustalla. USDA-hyväksytty kipinänsammutin juntan käyttämiseen herkillä alueilla. Lisävarusteet 26_27 WACKER NEUSON JUNTAT

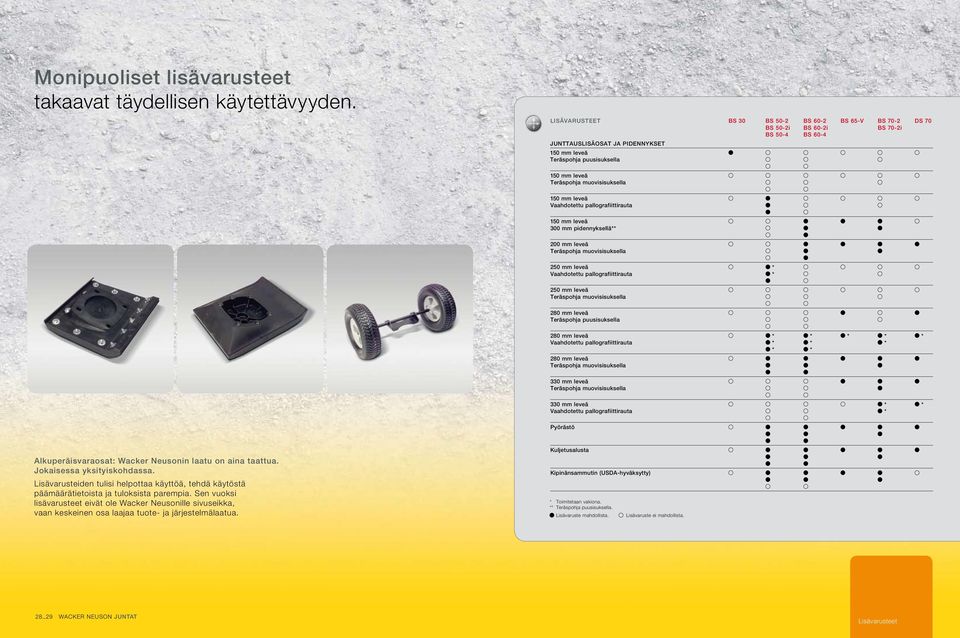

15 Monipuoliset lisävarusteet takaavat täydellisen käytettävyyden. LISÄVARUSTEET BS 30 BS 50-2 BS 50-2i BS 50-4 JUNTTAUSLISÄOSAT JA PIDENNYKSET 150 mm leveä Teräspohja puusisuksella BS 60-2 BS 60-2i BS 60-4 BS 65-V BS 70-2 BS 70-2i DS mm leveä Teräspohja muovisisuksella 150 mm leveä Vaahdotettu pallografiittirauta 150 mm leveä 300 mm pidennyksellä 200 mm leveä Teräspohja muovisisuksella 250 mm leveä Vaahdotettu pallografiittirauta 250 mm leveä Teräspohja muovisisuksella 280 mm leveä Teräspohja puusisuksella 280 mm leveä Vaahdotettu pallografiittirauta 280 mm leveä Teräspohja muovisisuksella 330 mm leveä Teräspohja muovisisuksella 330 mm leveä Vaahdotettu pallografiittirauta Pyörästö Alkuperäisvaraosat: Wacker Neusonin laatu on aina taattua. Jokaisessa yksityiskohdassa. Lisävarusteiden tulisi helpottaa käyttöä, tehdä käytöstä päämäärätietoista ja tuloksista parempia. Sen vuoksi lisävarusteet eivät ole Wacker Neusonille sivuseikka, vaan keskeinen osa laajaa tuote- ja järjestelmälaatua. Kuljetusalusta Kipinänsammutin (USDA-hyväksytty) Toimitetaan vakiona. Teräspohja puusisuksella. Lisävaruste mahdollista. Lisävaruste ei mahdollista. 28_29 WACKER NEUSON JUNTAT Lisävarusteet

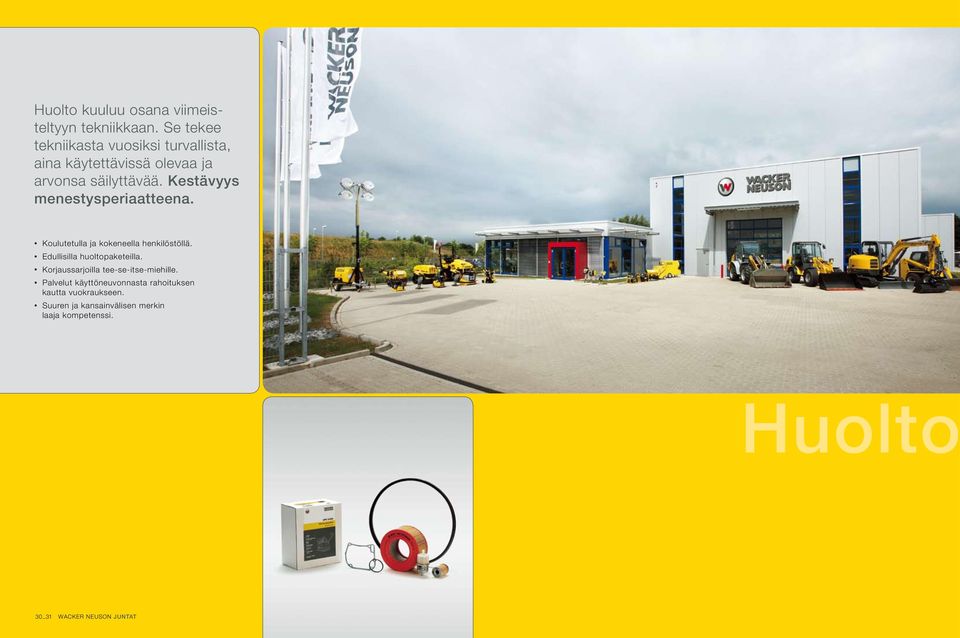

16 Huolto kuuluu osana viimeisteltyyn tekniikkaan. Se tekee tekniikasta vuosiksi turvallista, aina käytettävissä olevaa ja arvonsa säilyttävää. Kestävyys menestysperiaatteena. Koulutetulla ja kokeneella henkilöstöllä. Edullisilla huoltopaketeilla. Korjaussarjoilla tee-se-itse-miehille. Palvelut käyttöneuvonnasta rahoituksen kautta vuokraukseen. Suuren ja kansainvälisen merkin laaja kompetenssi. Huolto 30_31 WACKER NEUSON JUNTAT

17 Käyttöikä maksimissa, seisokkiajat minimissä huolto, joka nostaa arvoa. 1 Wacker Neusonin huoltopaketit: Kaikki mitä tarvitset juuri omalle junttatyypillesi. 2 Wacker Neusonin korjaussarjat: Voit korjata helposti itse. Wacker Neusonin tekniikan ammattilaiset ovat koonneet kaiken valmiiksi. 1 PALVELEMME JUURI SINUA! Wacker Neusonin huoltoverkko on niin tiheä, että asiakkaat saavat aina ja lähes kaikkialla nopeaa ja pätevää tukea. Premium-huollon saat automaattisesti ostaessasi Wacker Neusonin juntan - minkä tahansa mallin valitsetkaan. Siihen kuuluu paljon palveluja, jotka takaavat aina laitteidesi käyttövalmiuden. - Maanlaajuinen verkko haarakonttoreita hyvin varustetuilla korjaamoilla. - Pätevä ja auttamishaluinen huoltohenkilö paikan päällä. - Korjauksia myös paikan päällä. - Räätälöidyt huoltopaketit. - Tukea ja neuvontaa käyttöneuvoista rahoitukseen. 2 32_33 WACKER NEUSON JUNTAT Huolto

18 Tekniset tiedot.

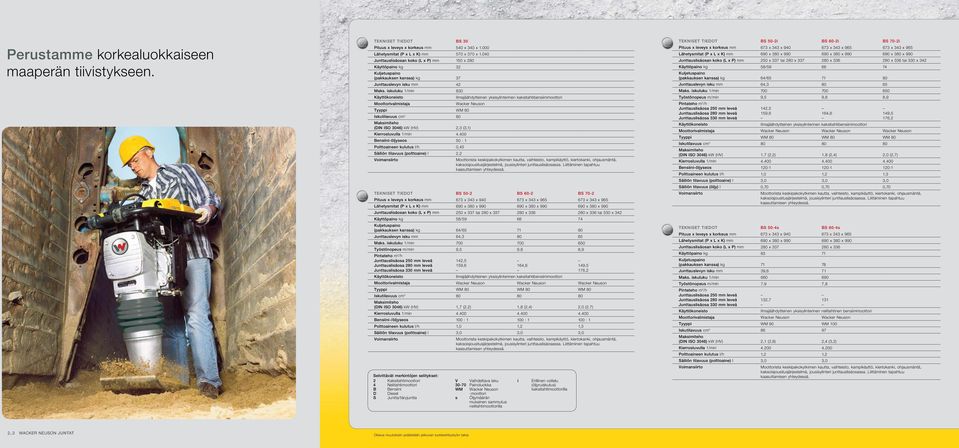

19 Perustamme korkealuokkaiseen maaperän tiivistykseen. TEKNISET TIEDOT BS 30 Pituus x leveys x korkeus mm 540 x 340 x Lähetysmitat (P x L x K) mm 570 x 370 x Junttauslisäosan koko (L x P) mm 150 x 280 Käyttöpaino kg 32 Kuljetuspaino (pakkauksen kanssa) kg 37 Junttauslevyn isku mm 42 Maks. iskuluku 1/min 830 Käyttökoneisto Moottorivalmistaja Tyyppi WM 80 Iskutilavuus cm 3 80 Ilmajäähdytteinen yksisylinterinen kaksitahtibensiinimoottori Wacker Neuson Maksimiteho (DIN ISO 3046) kw (HV) 2,3 (3,1) Kierrosluvulla 1/min Bensiini-öljyseos 50 : 1 Polttoaineen kulutus l/h 0,45 Säiliön tilavuus (polttoaine) l 2,2 Voimansiirto Moottorista keskipakokytkimen kautta, vaihteisto, kampikäyttö, kiertokanki, ohjausmäntä, kaksoisjousitusjärjestelmä, jousisylinteri junttauslisäosassa. Liittäminen tapahtuu kaasuttamisen yhteydessä. TEKNISET TIEDOT BS 50-2 BS 60-2 BS 70-2 Pituus x leveys x korkeus mm 673 x 343 x x 343 x x 343 x 965 Lähetysmitat (P x L x K) mm 690 x 380 x x 380 x x 380 x 990 Junttauslisäosan koko (L x P) mm 250 x 337 tai 280 x x x 336 tai 330 x 342 Käyttöpaino kg 58/ Kuljetuspaino (pakkauksen kanssa) kg 64/ Junttauslevyn isku mm 64, Maks. iskuluku 1/min Työstönopeus m/min 9,5 9,8 8,9 Pintateho m 2 /h Junttauslisäosa 250 mm leveä Junttauslisäosa 280 mm leveä Junttauslisäosa 330 mm leveä Käyttökoneisto 142,5 159,6 164,6 149,5 176,2 Ilmajäähdytteinen yksisylinterinen kaksitahtibensiinimoottori Moottorivalmistaja Wacker Neuson Wacker Neuson Wacker Neuson Tyyppi WM 80 WM 80 WM 80 Iskutilavuus cm Maksimiteho (DIN ISO 3046) kw (HV) 1,7 (2,2) 1,8 (2,4) 2,0 (2,7) Kierrosluvulla 1/min Bensiini-/öljyseos 100 : : : 1 Polttoaineen kulutus l/h 1,0 1,2 1,3 Säiliön tilavuus (polttoaine) l 3,0 3,0 3,0 Voimansiirto Moottorista keskipakokytkimen kautta, vaihteisto, kampikäyttö, kiertokanki, ohjausmäntä, kaksoisjousitusjärjestelmä, jousisylinteri junttauslisäosassa. Liittäminen tapahtuu kaasuttamisen yhteydessä. Selvittävät merkintöjen selitykset: 2 Kaksitahtimoottori 4 Nelitahtimoottori B Bensiini D Diesel S Juntta/täryjuntta V Vaihdeltava isku Painoluokka WM Wacker Neuson -moottori s Öljymäärän mukainen sammutus nelitahtimoottorilla i Erillinen voitelu (öljyruiskutus) kaksitahtimoottorilla TEKNISET TIEDOT BS 50-2i BS 60-2i BS 70-2i Pituus x leveys x korkeus mm 673 x 343 x x 343 x x 343 x 965 Lähetysmitat (P x L x K) mm 690 x 380 x x 380 x x 380 x 990 Junttauslisäosan koko (L x P) mm 250 x 337 tai 280 x x x 336 tai 330 x 342 Käyttöpaino kg 58/ Kuljetuspaino (pakkauksen kanssa) kg 64/ Junttauslevyn isku mm 64, Maks. iskuluku 1/min Työstönopeus m/min 9,5 9,8 8,9 Pintateho m 2 /h Junttauslisäosa 250 mm leveä Junttauslisäosa 280 mm leveä Junttauslisäosa 330 mm leveä Käyttökoneisto 142,5 159,6 164,6 149,5 176,2 Ilmajäähdytteinen yksisylinterinen kaksitahtibensiinimoottori Moottorivalmistaja Wacker Neuson Wacker Neuson Wacker Neuson Tyyppi WM 80 WM 80 WM 80 Iskutilavuus cm Maksimiteho (DIN ISO 3046) kw (HV) 1,7 (2,2) 1,8 (2,4) 2,0 (2,7) Kierrosluvulla 1/min Bensiini-öljyseos 120:1 120:1 120:1 Polttoaineen kulutus l/h 1,0 1,2 1,3 Säiliön tilavuus (polttoaine) l 3,0 3,0 3,0 Säiliön tilavuus (öljy) l 0,70 0,70 0,70 Voimansiirto Moottorista keskipakokytkimen kautta, vaihteisto, kampikäyttö, kiertokanki, ohjausmäntä, kaksoisjousitusjärjestelmä, jousisylinteri junttauslisäosassa. Liittäminen tapahtuu kaasuttamisen yhteydessä. TEKNISET TIEDOT BS 50-4s BS 60-4s Pituus x leveys x korkeus mm 673 x 343 x x 343 x 965 Lähetysmitat (P x L x K) mm 690 x 380 x x 380 x 990 Junttauslisäosan koko (L x P) mm 280 x x 336 Käyttöpaino kg Kuljetuspaino (pakkauksen kanssa) kg Junttauslevyn isku mm 39,6 71 Maks. iskuluku 1/min Työstönopeus m/min 7,9 7,8 Pintateho m 2 /h Junttauslisäosa 250 mm leveä Junttauslisäosa 280 mm leveä Junttauslisäosa 330 mm leveä Käyttökoneisto 132,7 Ilmajäähdytteinen yksisylinterinen nelitahtinen bensiinimoottori Moottorivalmistaja Wacker Neuson Wacker Neuson Tyyppi WM 90 WM 100 Iskutilavuus cm Maksimiteho (DIN ISO 3046) kw (HV) 2,1 (2,8) 2,4 (3,2) Kierrosluvulla 1/min Polttoaineen kulutus l/h 1,2 1,2 Säiliön tilavuus (polttoaine) l 3,0 3,0 Voimansiirto Moottorista keskipakokytkimen kautta, vaihteisto, kampikäyttö, kiertokanki, ohjausmäntä, kaksoisjousitusjärjestelmä, jousisylinteri junttauslisäosassa. Liittäminen tapahtuu kaasuttamisen yhteydessä _3 WACKER NEUSON JUNTAT Oikeus muutoksiin pidätetään jatkuvan tuotekehitystyön takia.
