1 KÄYTTÖOHJE P203-V00 KÄYNTI- JA TAUKOAJAN SÄÄDÖLLÄ YTM-Industrial INDUTRADE GROUP

2 PROGRESSIIVISEN JÄRJESTELMÄN KAAVIO PÄÄJAKAJA SIVUJAKAJAT VOITELUKESKUS = VOITELUKOHTEET Progressiivisen järjestelmän kaavio Progressiivisessa järjestelmässä käytetään sähkötoimista korkeapainepumppua, joka syöttää rasvan pääjakajan kautta alajakajille ja edelleen annosteltuna voitelukohteille. Jakajat toimivat hydraulisesti rasvanpaineella (max 350 bar). Järjestelmä on mitoitettu NLGI 2 luokan alustarasvoille, koska 0/00 rasvat (puolijuoksevat) ovat yleensä ristiriidassa valmistajien suositusten kanssa. Mikäli yksikin voitelukohde on tukossa, ylipaineventtiili aiheuttaa visuaalisen hälytyksen. Järjestelmä sisältää aina manuaalisen käyttömahdollisuuden ylipaineventtiilissä olevan ohitusnipan kautta. 2 YTM-INDUSTRIAL OY

3 LINCOLN PERUSKAAVIO: 2 1 ALA- JAKAJA 2 3 VOITELUPUMPPU PÄÄ- JAKAJA ALA- JAKAJA 2 3 SSV10 ALA- JAKAJA ALA- JAKAJA 1 1 LINCOLN-QUICKLUB KÄYTTÖOHJE 3

4 203 PUMPPU TÄYTTÄÄ EN-TURVAVAATI- MUKSET MAAILMANLAAJUINEN HUOLTO LÄPINÄKYVÄ SÄILIÖ: 2, 4, 8 LITRAA USEIDEN LAITEVALMISTAJIEN KÄYTTÄMÄ YKSINKERTAINEN, KOMPAKTI KOKONAISUUS HIILIKUITULUJITTEINEN KEVYT RAKENNE VOITELUAINEEN ALARAJAVAHTI OPTIONA SUOJAUS: IP54 IP 6K 9K 350 BAR PAINE HILJAINEN KÄYNTIÄÄNI VAIHTOEHTOISIA OHJAUSPIIRILEVYJÄ KAIKKI OSAT KIERRÄTETTÄVISSÄ OHJAUSPIIRILEVY PUMPUN RUNGON SISÄLLÄ ASETUSTEN SÄÄTÖ HELPPO SUORITTAA Jännitevaihtoehdot: Max virranotto: Ulosottoja: Syöttömäärä: Käyttölämpötila: Voitelurasva: 12, 24, 110 ja 230v 3A/24VDC, 6A/12VDC 1, 2 tai 3 kpl 0.4.0cc / min / ulosotto +80 C -40 C Aina NLGI 2lk asti (-25 C) 4 YTM-INDUSTRIAL OY

5 SSV-JAKAJA TÄYSIN TIIVISTEETÖN RAKENNE MÄNNÄT HIOTTU PESIINSÄ 22μ:N TARKKUUDELLA RUNKOLINJAN PAINE: AINA 350 BAR ASTI TOIMINTAA VOIDAAN TARVITTAESSA VALVOA ANTURILLA PINTAKÄSITELTY, RUOSTUMATON TAI HAPONKESTÄVÄ TERÄS KÄYTTÖLÄMPÖTILA- ALUE: -30 C +100 C Lincoln SSV-jakaja on ns. progressiivinen jakaja, jonka toiminta perustuu voiteluaineen hydraulipaineeseen. Jakajassa on liikkuvat syöttömännät, jotka ohjaavat voiteluaineen voitelukohteisiin 0,2 cm³:n suuruisina annoksina. Oleellista on, että jakajaan kohdistuva paine syöttää voiteluainetta kohteille niin, että ainoastaan yksi mäntä liikkuu vuorollaan. Tehtyään täyden syöttöliikkeen se pysähtyy ja seuraava mäntä lähtee liikkeelle. Syöttöpaine vaikuttaa siis aina yhteen voitelukohteeseen kerrallaan. Yksittäinen syöttömäntä liikkuu pesässä edestakaisin annostellen kahdelle voitelukohteelle voiteluainetta. Jakajan pitkän käyttöiän varmistaa tiivisteetön rakenne. LINCOLN-QUICKLUB KÄYTTÖOHJE 5

6 VOITELUKESKUS 1) ) Ohjauspiirilevyn kiertokytkimet käynti- ja taukoajan säädölle sekä lisävoitelupainike. 2. Suojatulppa. 3. Virtapistoke. 4. Pistoke ohjaamon merkkivalo/lisävoitelupainikkeelle (pumppu 2). 5. Rasvan paluulinja hanalta ( optio). 6. Ohitusnippa, jonka kautta järjestelmään voidaan syöttää rasvaa pumpun ohi. 7. Ylipaineventtiili, joka avautuu mikäli järjestelmän vastapaine nousee yli 350 barin. Yksikin tukos voitelukohteessa aiheuttaa tämän reaktion! 8. Täyttösuodin, jossa metalliverkko. Kierrekoko R1/4 nipalle tai pikaliittimelle. 9. Merkkivalo/lisävoitelupainike (pumppu 2). Pumppu käynnistyy kun painat yli 2 sek. keinuvipua. 6 YTM-INDUSTRIAL OY

7 Lincoln-Quicklub on automaattijärjestelmä. joka syöttää NLGI 2lk:n rasvaa voitelukohteille. Pumppu on sähkötoiminen ja toimintapaine max 350 bar. Pumppuun voidaan liittää kolme eri pumppuyksikköä, jotka syöttävät voiteluainetta kukin omaan linjaan. Järjestelmään voidaan kytkeä painemittari bar. Järjestelmä varmistetaan aina ohitusnipalla manuaalista käyttöä varten. Mittarin kiinnitys T-haaralla, jossa myös ylipaineventtiili asennettuna. SSV-jakaja on jatkuvatoiminen annostelija, jonka kautta rasva jakautuu voitelukohteelle. Annoksen peruskoko on 2.0g. Suuremmat annoskoot muodostetaan kerrannaisilla. Materiaalina on mustapassivoitu teräs.»» Voitelukohteille rasva ohjataan teräsputkilla tai vahvistetuilla letkuilla, jotka tarvittaessa vielä suojataan raudoituksella vaurioitumisen estämiseksi. LINCOLN-QUICKLUB KÄYTTÖOHJE 7

8 OHEISTARVIKKEITA Ylipaineventtiili 350 bar ohitusnipalla 2. Koroke säiliöille 4 ja 8 litraa 3. Pumppuelementti; rasvansyöttö 2.0 -> 2.8 -> 4.0cc/min Suodinyksikkö jalalla 5. Suodinyksikkö 8 YTM-INDUSTRIAL OY

9 PUMPPUELEMENTTI, KIINTEÄ SYÖTTÖ 1. Mäntä: - K5 = 2.0cc/min - K6 = 2.8cc/min - K7 = 4.0cc/min 2. Jousi 3. Takaiskuventtiili Imuvaihe: Pumpun moottori pyörittää epäkeskoa (1). Jousi (3) painaa mäntää (2) epäkeskoa vasten, jolloin imuaukko aukeaa ja voiteluaine virtaa mitta-kammioon. Takaiskuventtiili (4) estää voiteluaineen virtauksen runkolinjasta takaisin. Syöttövaihe: Epäkesko painaa mäntää sulkien imuaukon ja mittakammiossa oleva voiteluaine virtaa runkolinjaan. PUMPPUELEMENTTI, SÄÄDETTÄVÄ SYÖTTÖ VOITELUAINEEN SYÖTTÖ CC/ISKU SÄÄTÖVÄLI S MM 1. Säätökara 2. Lukitusmutteri Av24 mm 3. Runko 4. Tiiviste 5. Mittakammio 6. Välimäntä 7. Syöttömäntä Epäkesko pyörii 15 r/min, jolloin syöttö/ isku 15 saadaan cc/min LINCOLN-QUICKLUB KÄYTTÖOHJE 9

10 TYÖLAITTEEN T-HANA Takaisku poistettuna! PUMPPUELEMENTILTÄ TYÖLAITTEELLE PUMPULLE TAKAISIN PALUU Työlaitteelle voidaan asentaa kokonaan oma syöttölinja pumpulta tai pääjakajalta. Pumppu syöttää tälloin rasvaa omana linjana T-hanan kautta työlaitteen jakajalle. Kun lisälaite irrotetaan järjestelmästä, hana käännetään paluulinjaan ja rasva palautuu takaisin pumpun säiliöön. 10 YTM-INDUSTRIAL OY

11 PIIRILEVY TAUKOKYTKIN KÄYNTIKYTKIN LED/VIRTA PÄÄLLÄ LED/PUMPPU KÄY SILTAKYTKIMET merkkivalo/painike LISÄVOITELU RUSKEA MUSTA M KELTAINEN VALKOINEN SININEN PISTOKE VAS. PISTOKE OIK. ALARAJA (OPTIO) -31 Kytkinasento: A B C D E F Tauko/tuntia: Kytkinasento: A B C D E F Käynti/min: Kiertokytkimillä säädetään pumpun tauko- ja käyntiaika. Tehdasasetus: Taukoaika = tuntia ; Käyntiaika = minuuttia Huom! Taukoaika voidaan muuttaa minuuttiasetukseen ja Käyntiaika sekuntiasetukseen siltakytkimillä. Lisävoitelu aktivoidaan painamalla piirilevyn tai ohjaamon painiketta vähintään 2 sek. Asetusmuutokset kuitataan lisävoitelulla! LINCOLN-QUICKLUB KÄYTTÖOHJE 11

12 SSV-JAKAJAN LIITTIMET A) Lähdöt leikkuurengasliittimin (Kaikille letku- ja putkityypeille) Materiaali: teräs; ruostumaton; haponkestävä B) Lähdöt pistoliittimin, joissa karhennettu kaulus (Nylonletkuille) Materiaali: karkaistu kromattu messinki C) Lähdöt pistoliittimin, joissa sileä kaulus (Termoplastiselle letkulle kierrekara/hylsy päättein)»» Materiaali: karkaistu kromattu messinki 12 YTM-INDUSTRIAL OY

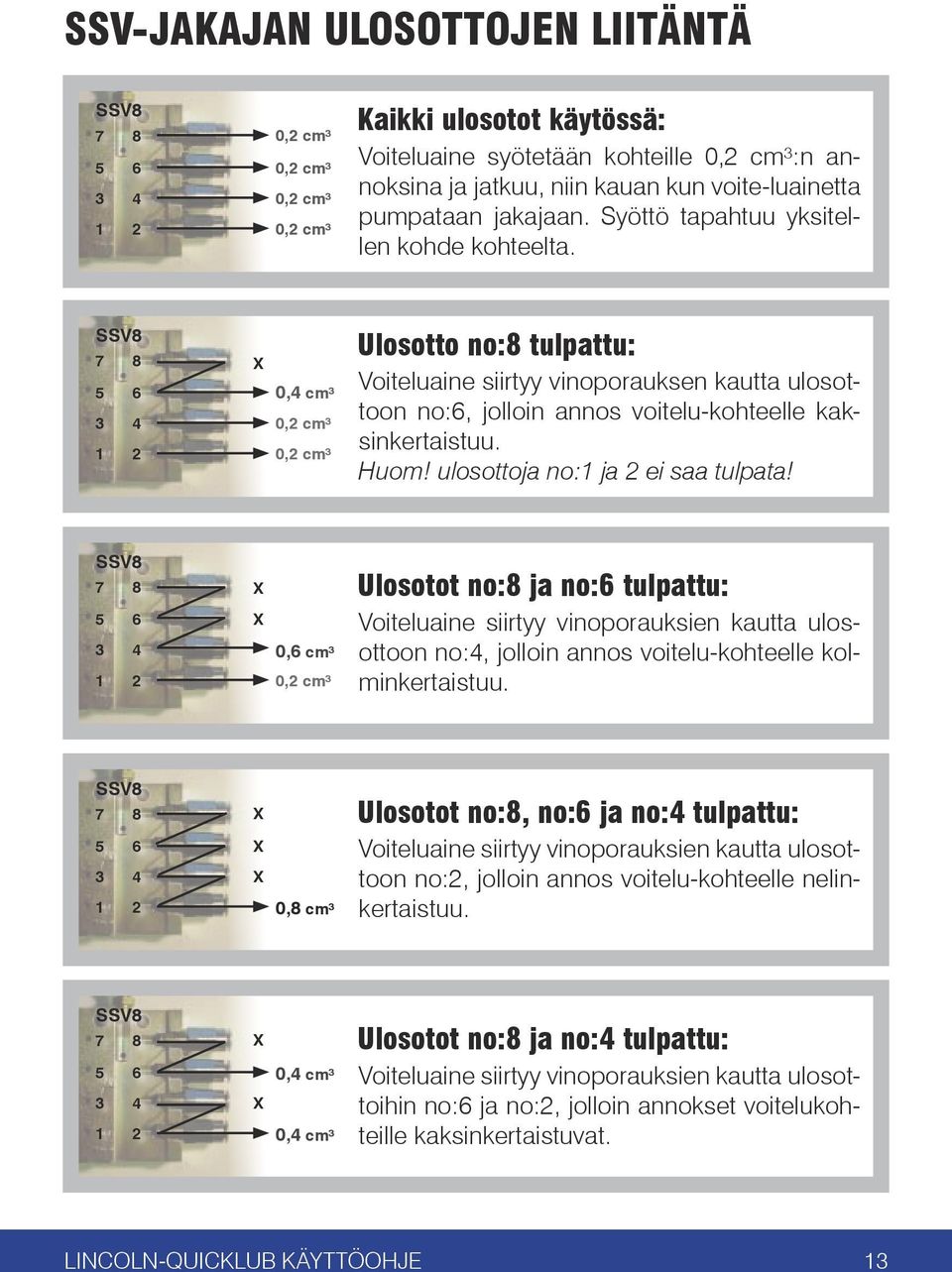

13 SSV-JAKAJAN ULOSOTTOJEN LIITÄNTÄ Kaikki ulosotot käytössä: 0,2 cm³ Voiteluaine syötetään kohteille 0,2 cm³:n annoksina ja jatkuu, niin kauan kun voite-luainetta 0,2 cm³ 0,2 cm³ pumpataan jakajaan. Syöttö tapahtuu yksitellen kohde 0,2 cm³ kohteelta ,4 cm³ 0,2 cm³ 0,2 cm³ Ulosotto no:8 tulpattu: Voiteluaine siirtyy vinoporauksen kautta ulosottoon no:6, jolloin annos voitelu-kohteelle kaksinkertaistuu. Huom! ulosottoja no:1 ja 2 ei saa tulpata! ,6 cm³ 0,2 cm³ Ulosotot no:8 ja no:6 tulpattu: Voiteluaine siirtyy vinoporauksien kautta ulosottoon no:4, jolloin annos voitelu-kohteelle kolminkertaistuu ,8 cm³ Ulosotot no:8, no:6 ja no:4 tulpattu: Voiteluaine siirtyy vinoporauksien kautta ulosottoon no:2, jolloin annos voitelu-kohteelle nelinkertaistuu ,4 cm³ 0,4 cm³ Ulosotot no:8 ja no:4 tulpattu: Voiteluaine siirtyy vinoporauksien kautta ulosottoihin no:6 ja no:2, jolloin annokset voitelukohteille kaksinkertaistuvat. LINCOLN-QUICKLUB KÄYTTÖOHJE 13

14 TARKASTA SÄÄNNÖLLISESTI: Voitelulaitteen toiminta ja voitelun riittävyys. Säädä tarvittaessa ajastukset! Pumpussa sijaitseva painemittari näyttää todellisen linjapaineen. Huomioi voiteluaineen määrä pumpun säiliössä. Älä päästä säiliötä tyhjäksi! Jokaisen järjestelmään liitetyn voitelukohteen riittävä voitelun saanti. Letkujen kunto ja jakajien kiinnitys. Älä tulppaa vaurioitunutta letkua! VOITELUAINEEN TÄYTTÖ: Täytä säiliö aina pumpussa sijaitsevan suodattimen tai puhtaan pikaliittimen kautta! Varmista, että käytettävä voiteluaine on raskaille laakerikuormille tarkoitettua ja täyttöastian sisältö on puhdas. Mikäli mahdollista kytke täytön ajaksi pumppu päälle, jolloin säiliön puristussiipi levittää voiteluaineen tasaisesti samalla poistaen mahdolliset ilmakuplat. TAKUU: Lincoln-järjestelmässä on 12 kuukauden takuu, joka astuu voimaan koneen luovutuspäivästä lähtien. Takuu kattaa osat ja asennuksessa tapahtuneet virheet. Koneeseen asennusvaiheessa tehdyt mahdolliset voitelukohteiden rakenteelliset muutokset tulee tilaajan hyväksyä oikein tehdyiksi. Asennuksen yhteydessä suoritettavat koneeseen tehtävät sähköliitännät ja niiden turvallisuus ovat tilaajan vastuulla ja siten selvitettävä ennaltakäsin. Takuuaikana havaitut virheet tulee viipymättä ilmoittaa YTM:lle, jonka kanssa tulee neuvotella toimenpiteistä, joilla estetään mahdolliset lisävahingot. YTM ei vastaa virheellisestä tai huolimattomasta käytöstä johtuvista toimintahäiriöistä tai vahingoista. Virheellisten tuotteiden tilalle lähetetään uudet. 14 YTM-INDUSTRIAL OY

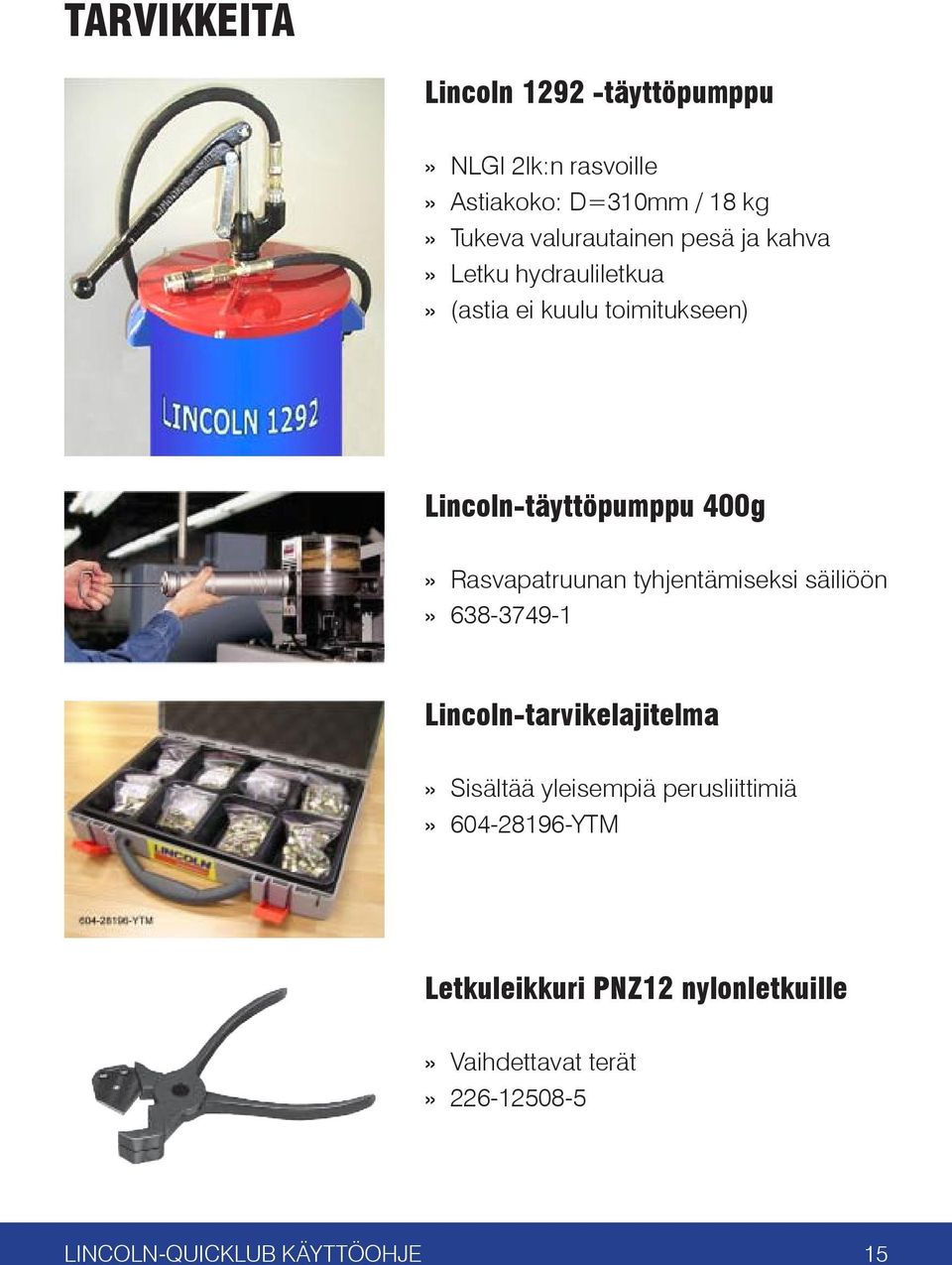

15 TARVIKKEITA Lincoln täyttöpumppu NLGI 2lk:n rasvoille Astiakoko: D=310mm / 18 kg Tukeva valurautainen pesä ja kahva Letku hydrauliletkua (astia ei kuulu toimitukseen) Lincoln-täyttöpumppu 400g Rasvapatruunan tyhjentämiseksi säiliöön Lincoln-tarvikelajitelma Sisältää yleisempiä perusliittimiä YTM Letkuleikkuri PNZ12 nylonletkuille Vaihdettavat terät LINCOLN-QUICKLUB KÄYTTÖOHJE 15

16 MAAHANTUOJA: YTM-Industrial INDUTRADE GROUP Petikontie 20, Vantaa Puh , fax
