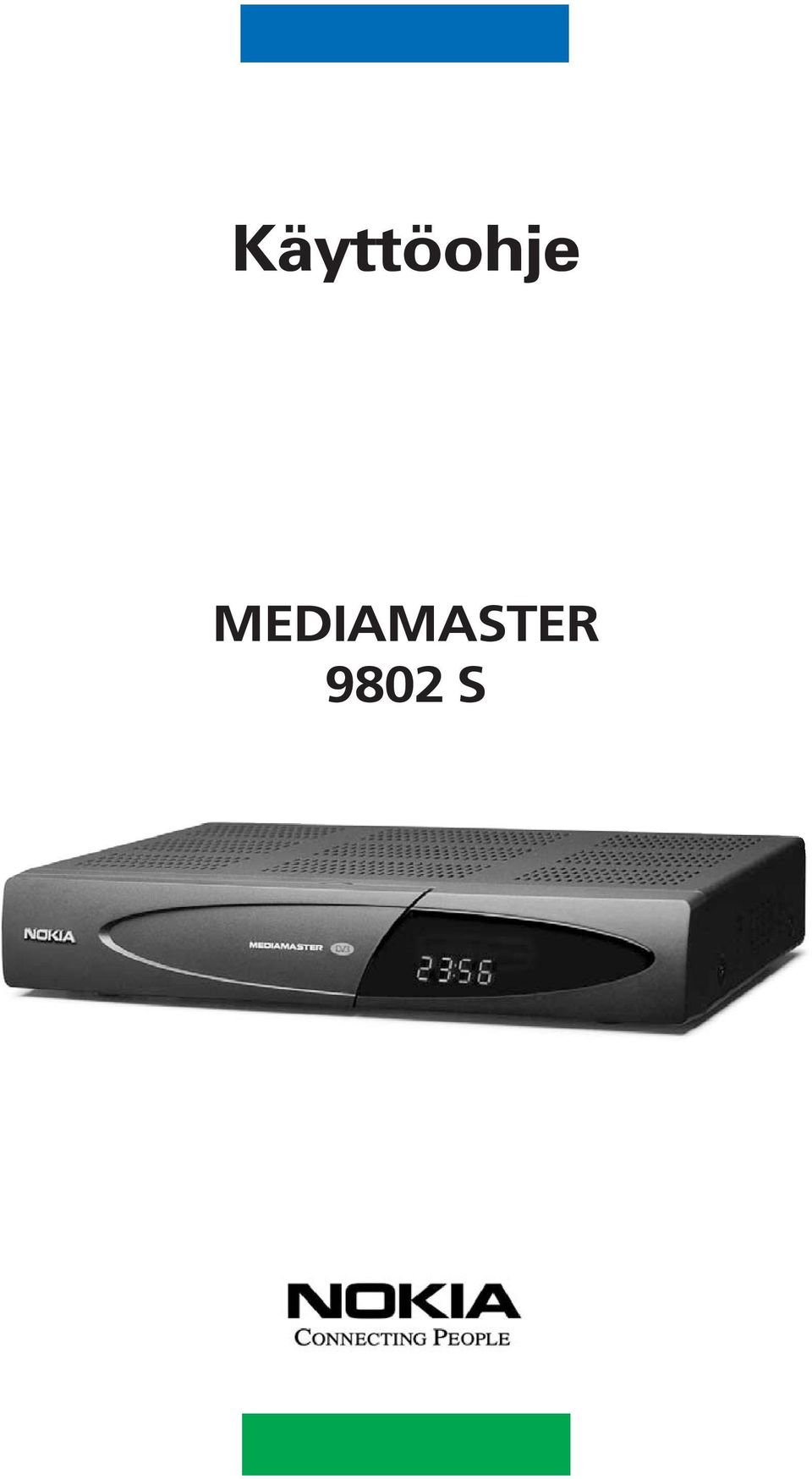

Käyttöohje MEDIAMASTER 9802 S

Transkriptio

1 Käyttöohje MEDIAMASTER 9802 S

2 Nokia toteaa, että sen Mediamaster 9802 S -digitaalivastaanotin täyttää direktiivin 1999/5/EY olennaiset vaatimukset ja laitteeseen sovellettavat määräykset. Tämä päätelaite on tarkoitettu liitettäväksi yleiseen kytkentäiseen puhelinverkkoon (PSTN). Jos käytössä on verkko-osoitteiden käsittely, se perustuu äänitaajuusvalintasignalointiin (DTMF).

3 MEDIAMASTER 9802 S Sisällys Yleistä Mediamasterin käytöstä 4 Turvaohjeita 4 Kaukosäädin 5 Takapaneeli ja etupaneeli 6 Älykortista ja CA-Moduulista 7 Viaccess älykortti 7 CA-moduuli ja älykortti 7 Mediamasterin asennus 8 SCART-liittimet 8 Kaukosäätimen käyttöönotto 8 Mediamasterin kytkentä lautasantenniin 8 Mediamasterin kytkentä 9 Mediamasterin kytkentä TV:hen 9 TV:n ja videonauhurin kytkentä SCART-liittimillä 9 Analogisen satelliittivastaanottimen ja videon välinen kytkentä 10 Kytkentä HiFi-järjestelmään 10 Kytkentä puhelinlinjaan 10 Virran kytkeminen ensimmäistä kertaa, kun käytössä on SCART-kytkentä 11 Viritys kun käytössä on RF-kytkentä 11 Ensiasennus 12 Yleistä 12 Tervetuloa-valikko 12 Kieli 12 RF-modulaattorityyppi 13 Antennin ja Satelliitin valinnat Kanavien etsintä Antennimoottori Kanavien etsinnän eteneminen 23 Kellonajan asetus 23 Ensiasennuksen lopetus 23 Katselu 24 Yleistä 24 Ohjelmatiedot 24 i-painike (infopainike) 25 Opas (GUIDE-painike) 25 Option-painike (vihreä) 26 TV- ja radiokanavalistat 26 TV:n vapautus (0) 27 Videonauhoitus 27 Videonauhoitus 27 TEXT-painike (Teksti-TV) 27 EXIT TV 27 Päävalikko 28 Yleistä 28 TV- ja radiokanavat 28 Kanavien hallinta 28 Kanavien Päivitys 32 Järjestelmäasetukset 33 Kanavanhaku 33 Satelliittien järjestely 35 Antennin ja satelliitin asetukset 37 TV:n säädöt 37 Kelloanjan asetus 38 Modeemin asetukset 38 Vastaanottimen päivitys 39 Uudelleenasennus 39 Käyttäjän valinnat 39 Kielivalinnat 39 Lapsilukko 40 Käytön yleisasetukset 41 Vastaanottimen numero 41 Järjestelmätiedot 42 Salausjärjestelmä CA 43 Sulautettu Viaccess 43 Ajastin 43 Ajastimen asetus 44 Sanastoa 45 Ongelmanratkaisu 46 Etupaneeli 47 Tekniset tiedot 48 Nokia ja Nokia Connecting People ovat Nokia Oyj:n tavaramerkkejä. Muut tässä julkaisussa mainitut tuotteet ja tavaramerkit ovat haltijoidensa omistamia. Nokia kehittää tuotteitaan jatkuvasti. Siksi varaamme oikeuden tehdä muutoksia ja parannuksia tässä käyttöoppaassa kuvattuihin tuotteisiin ilman eri ilmoitusta. Copyright Nokia Corporation. All rights reserved. FI 3

4 YLEISTÄ MEDIAMASTERIN KÄYTÖSTÄ Lukiessasi tätä käyttöopasta huomaat, että Mediamasterin normaalikäyttö perustuu käyttäjäystävällisiin näyttöihin ja ruutuvalikoihin. Valikoiden avulla voit tehokkaasti hyödyntää Multimasterin ominaisuuksia. Valikoista saat tietoa asennuksesta, kanavanvalinnasta, katselusta ja monista muista toiminnoista. Kaikki toiminnot voidaan tehdä kaukosäätimen painikkeilla ja osa toiminnoista myös etupaneelin painikkeilla. Mediamaster on helppokäyttöinen, täysin ohjattavissa ja sisältää valmiudet myös uusia toimintoja varten. Uusi ohjelmistoversio voi vaikuttaa Mediamasterin toimintoihin. Jos Mediamasterin käytössä esiintyy ongelmia, tutustu käyttöoppaan asianomaiseen kohtaan ja Ongelmanratkaisu-osaan tai ota yhteyttä myyjään tai asiakaspalveluneuvontaan. TURVAOHJEITA Jätä Mediamasterin sivuille, yläpuolelle ja taakse vähintään 10 cm tyhjää tilaa ilmanvaihtoa varten. Älä aseta mitään esineitä, esimerkiksi sanomalehtiä, pöytäliinoja tai verhoja niin, että ne peittävät Mediamasterin ilmanvaihtoaukot. Älä sijoita Mediamaseria lämpöä säteilevän laitteen päälle. Älä pane Mediamasterin päälle avotulta, esimerkiksi palavaa kynttilää. Käytä kotelon puhdistamiseen pehmeää liinaa ja laimeaa pesuaineliuosta. Huolehdi siitä, että Mediamasterin päälle ei pääse valumaan tai roisumaan nestettä. Älä aseta Mediamasterin päälle mitään nestettä sisältävää astiaa, esimerkiksi maljakkoa. Mediamasterin suojaamiseksi esimerkiksi ukonilmalla on suositeltavaa käyttää ylijännitteeltä suojaavaa laitetta. Älä kytke kaapeleita tai vaihda niiden paikkaa, kun Mediamaster on kytketty pisotrasiaan. Älä avaa suojakoteloa. Älä sijoita Mediamasteria kuumaan, kylmään tai kosteaan paikkaan. Laitteen huolto on aina jätettävä Nokian valtuuttaman huoltoliikkeen tehtäväksi. Huomaa, että Mediamaster voidaan eristää verkkovirrasta täysin vain irrottamalla pistoek pistorasiasta! FI 4

5 KAUKOSÄÄDIN Seuraavassa selostetaan Mediamasterin ohjausta kaukosäätimen painikkeiden avulla. Osaa toiminnoista voidaan ohjata myös etupaneelin painikkeiden avulla. EXIT TV Kytkee Mediamasterin valmiustilaan ja siitä pois. Palauttaa valikkotilasta katselutilaan ilman asetusten tallennusta (valikkotilassa). Vaihtaa TV:n katselun ja radion kuuntelun välillä (katselutilassa). Kytkee äänen päälle/pois (mykistys). - + Säätää digitaaliohjelmien äänenvoimakkuuden. Mediamasterin suurin äänen voimakkuus määräytyy TV:n äänenvoimakkuussäädön mukaan. 0-9 Vaihtaa kanavan tai valitsee jonkin valikon vaihtoehdon. Huom. Jos ensimmäiseksi numeroksi annetaan 0, TV:n vapautustoiminto aktivoituu (ks. alla). 0 TV:n vapautus. Vaihtaa digitaalisen TV:n ja radion, analogisen TV:n ja analogisen satelliitti-tv:n ja videonauhurin välillä, kun järjestelmät on kytketty toisiinsa SCART-johtimilla. BACK TEXT MENU GUIDE Info-painike. Tuo esiin tietoja senhetkisestä ja seuraavista ohjelmista (jos lähetys sisältää ohjelmatietoja). Siirtyy valikoissa yhden tason taaksepäin asetuksia tallentamatta. Valitsee teletekstin. Paina tästä, kun haluat siirtyä teksti-tv:hen (jos käytössä). Tuo esiin ja häivyttää Päävalikon. Tuo esiin luettelon käytettävissä olevien kanavien nykyisistä ja tulevista ohjelmista. Tiedot näkyvät vain, jos palveluntarjoaja lähettää ohjelmatietoja (EPG information). P+ P- Vaihtaa kanavaa numerojärjestyksessä. Vaihtaa valikko-/luettelo/tekstisivua, jos sivuja on useampia. Toimii teksti-tv:n selausmuistina. Siirtyy valikossa ylös/alas ja vaihtaa kanavaa. Muuttaa asetuksia valikoissa. OK Vahvistaa valinnat ja korostettuna näkyvän vaihtoehdon valinnan. Tuo esiin TV/radiokanavalistan. (Punainen) Open TV -sovelluksen lataus. OPTION FREEZE (Vihreä) Valitsee palveluvaihtoehdon katselutilassa. OPTION + oikea koodi avaa lukitut kanavat. (Keltainen) Voit pysäyttää kuvan painamalla tätä painiketta kerran. Normaalitilaan palataan millä tahansa painikkeella. (Sininen) Vaihtaa nykyisen ja edellisen TV/radiokanavan välillä. FI 5

6 ETUPANEELI JA TAKAPANEELI Etupaneeli Painike jolla CA-moduuli vapautetaan korttipaikasta. Näyttö näyttää kanavan numeron, virhesanomat, kaukosäätimen komennot ja valmiustilassa kellonajan. Korttipaikka älykorttia varten. Korttipaikka älykortilla varaustettua CA-moduulia varten. -painikkeella kytketään Mediamaster päälle/pois (valmiustilaan). -painikkeilla voidaan siirtyä valikoissa ylös/ alas ja selata kanavia. Takapaneeli AUX SCART Videnonauhurin tai analogisen satelliittivastaanottimen kytkentää varten DIGITAL AUDIO S/PDIF-lähtö Hifijärjestelmään kytkentää varten TELEPHONE Liitäntä puhelinlinjaan kytkemistä varten TV/VCR TV:n tai videonauhurin antennituloon kytkettävää RFjohdinta varten ANTENNA * Lautasantennin tuloliitin (F-liitin) V AC TV SCART Hz TV:n liittimeen Liitäntä vastaanottimen mukana toimitettavalle verkkojohdolle AUDIO L R Stereolähtöjen liitännät, joiden avulla laite liitetään HiFi-järjestelmään SERIAL Datansiirtoliitn TV AERIAL Maa-aseman (tavallisen) TV:n antenniliitinl * LNB-kaapelit syöttävät mikroaaltopäälle (LNB) sen käyttöjännitteen 13/18 V (V/H-polarisaatio) ja 0/22 khz:n signaalin mikroaaltopään kytkintä varten. LNB:n enimmäisvirta on 500 ma. FI 6

7 ÄLYKORTISTA JA CA-MODUULISTA Salattujen digitaalisten satelliittikanavien vastaanottamiseen tarvitaan palveluntarjoajan toimittama älykortti ja/tai Common Interface CA (Conditional Access)-moduuli. Palveluntarjoaja tarkoittaa ohjelman levittäjää. Jos tilaat palveluja useammalta palveluntarjoajalta, voit ehkä joutua vaihtelemaan älykortteja ja/tai CA-moduuleita. Älykortti ja CA-moduuli saattavat toimia vain kyseisen palveluntarjoajan palveluissa ja siten rajoittaa käytettävissä olevien kanavien määrää. Älykortti ja CA-moduuli saattavat myös tuoda esiin erikoisvalikkoja, joita ei ole kuvattu tässä käyttöoppaassa. Noudata tällöin palveluntarjoajan ohjeita. Ilman älykorttia ja CA-moduulia Mediamasterilla näkyvät vain ilmaiskanavat. Huom. Älykortteja ja/tai CA-moduuleja on saatavana palveluntarjoajalta. Kun olet asettanut kortin korttipaikkaan, jätä se pysyvästi paikoilleen. Älä ota sitä pois, ellei palveluntarjoaja tätä nimenomaan pyydä. Tämä on tärkeää siksi, että jos palveluntarjoaja haluaa ladata uutta tietoa älykorttiin, sen täytyy olla paikoillaan lokerossaan. Viaccess älykortti Vain Viaccess CA -järjestelmällä koodatut maksu-tv-palvelut Työnnä älykortti paikoilleen pohjaan asti Mediamasterin etupaneelin kannen alla sijaitsevaan vasempaan korttipaikkaan. Kullanvärinen siru tulee ala- ja sisäpuolelle. CA-moduuli ja älykortti Noudata palveluntarjoajan älykorttia ja/tai CA-moduulia koskevia ohjeita. Työnnä CA-moduuli paikoilleen pohjaan asti Mediamasterin etupaneelin kannen alla sijaitsevaan korttipaikkaan (käytä vain DVB-standardin mukaista Common Interface CA-moduulia). Jos CA-moduuli täytyy poistaa, paina etupaneelin harmaata painiketta. PIN-koodi Älykorttiin on ladattu 4-numeroinen koodi, jota kutsutaan myös PIN-koodiksi (Personal Identification Number). Koodi on välttämätön, jos haluat käyttää palveluntarjoajan tulevia palveluja. FI 7

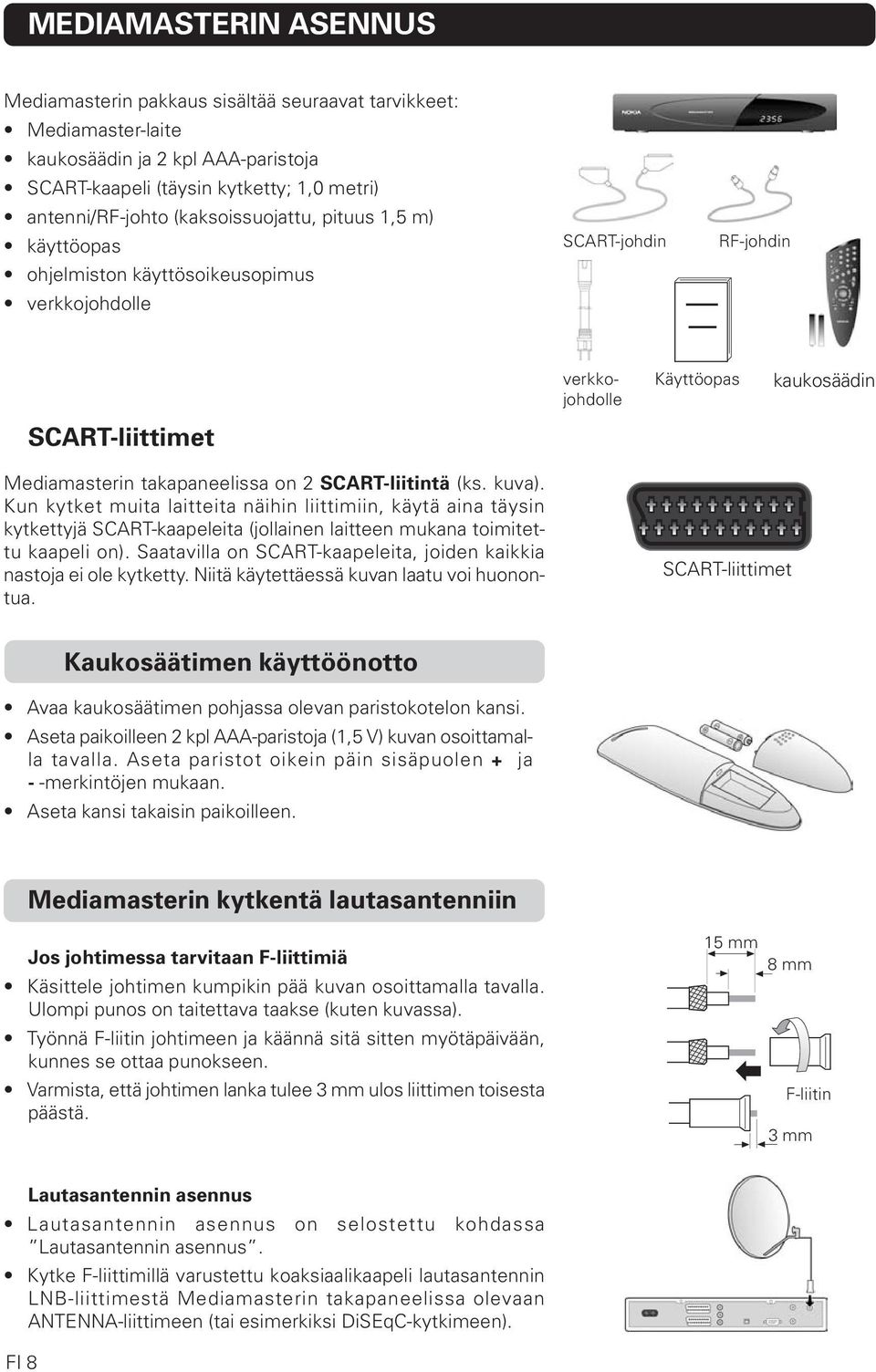

8 MEDIAMASTERIN ASENNUS Mediamasterin pakkaus sisältää seuraavat tarvikkeet: Mediamaster-laite kaukosäädin ja 2 kpl AAA-paristoja SCART-kaapeli (täysin kytketty; 1,0 metri) antenni/rf-johto (kaksoissuojattu, pituus 1,5 m) käyttöopas ohjelmiston käyttösoikeusopimus verkkojohdolle SCART-johdin RF-johdin verkkojohdolle Käyttöopas kaukosäädin SCART-liittimet Mediamasterin takapaneelissa on 2 SCART-liitintä (ks. kuva). Kun kytket muita laitteita näihin liittimiin, käytä aina täysin kytkettyjä SCART-kaapeleita (jollainen laitteen mukana toimitettu kaapeli on). Saatavilla on SCART-kaapeleita, joiden kaikkia nastoja ei ole kytketty. Niitä käytettäessä kuvan laatu voi huonontua. SCART-liittimet Kaukosäätimen käyttöönotto Avaa kaukosäätimen pohjassa olevan paristokotelon kansi. Aseta paikoilleen 2 kpl AAA-paristoja (1,5 V) kuvan osoittamalla tavalla. Aseta paristot oikein päin sisäpuolen + ja - -merkintöjen mukaan. Aseta kansi takaisin paikoilleen. Mediamasterin kytkentä lautasantenniin Jos johtimessa tarvitaan F-liittimiä Käsittele johtimen kumpikin pää kuvan osoittamalla tavalla. Ulompi punos on taitettava taakse (kuten kuvassa). Työnnä F-liitin johtimeen ja käännä sitä sitten myötäpäivään, kunnes se ottaa punokseen. Varmista, että johtimen lanka tulee 3 mm ulos liittimen toisesta päästä. 15 mm 8 mm F-liitin 3 mm Lautasantennin asennus Lautasantennin asennus on selostettu kohdassa Lautasantennin asennus. Kytke F-liittimillä varustettu koaksiaalikaapeli lautasantennin LNB-liittimestä Mediamasterin takapaneelissa olevaan ANTENNA-liittimeen (tai esimerkiksi DiSEqC-kytkimeen). FI 8

9 MEDIAMASTERIN ASENNUS Mediamasterin kytkentä Mediamasteriin voidaan kytkeä useita erilaisia TV- ja videolaitteita ja muita laitteita. Seuraavassa on selostettu joitakin yleisimpiä kytkentätapoja. Jos käytetään RF-johtimia, TV ja videonauhuri on viritettävä Mediamasterin lähtökanavalle (ks. sivu 11). Jos sinulla on kytkentäongelmia ja tarvitset apua, ota yhteys laitteen myyjään tai palveluntarjoajaan. Mediamasterin kytkentä TV:hen Kytke SCART-johdin TV:n SCART-liittimestä Mediamasterin SCART-liittimeen. Kytke RF-johdin Mediamasterin TV/ VCR-lähdöstä (output) TV:n RF-tuloliittimeen (input). Kytke TV-antenni Mediamasterin TV AERIAL -tuloliittimeen. SCART RF TV:n ja videonauhurin kytkentä SCART-liittimillä Täydelliset kytkentäohjeet on esitetty videonauhurin käyttöoppaassa. Kytke ensimmäinen SCART-johdin TV:n SCART-liittimestä Mediamasterin TV SCART -liittimeen. Kytke toinen SCART-johdin videonauhurin ja Mediamasterin AUX SCART -liittimen välille. Kytke RF-johdin videon RF-lähtöliittimestä TV:n antenniliittimeen. Kytke TV-antenni videon RF-tuloliittimeen. RF SCART SCART VCR Jos TV:ssä on SCART-liitin mutta videossa ei Kytke SCART-johdin TV:n SCART-liittimestä Mediamasterin TV SCART -liittimeen. Kytke RF-johdin videonauhurin RF-lähtöliittimestä TV:n antenniliittimeen. Kytke RF-johdin Mediamasterin TV/VCR-lähtöliittimestä videonauhurin RF-tuloliittimeen. Kytke TV-antenni Mediamasterin TV AERIAL -tuloliittimeen. RF SCART RF VCR Mediamaster Mediamaster FI 9

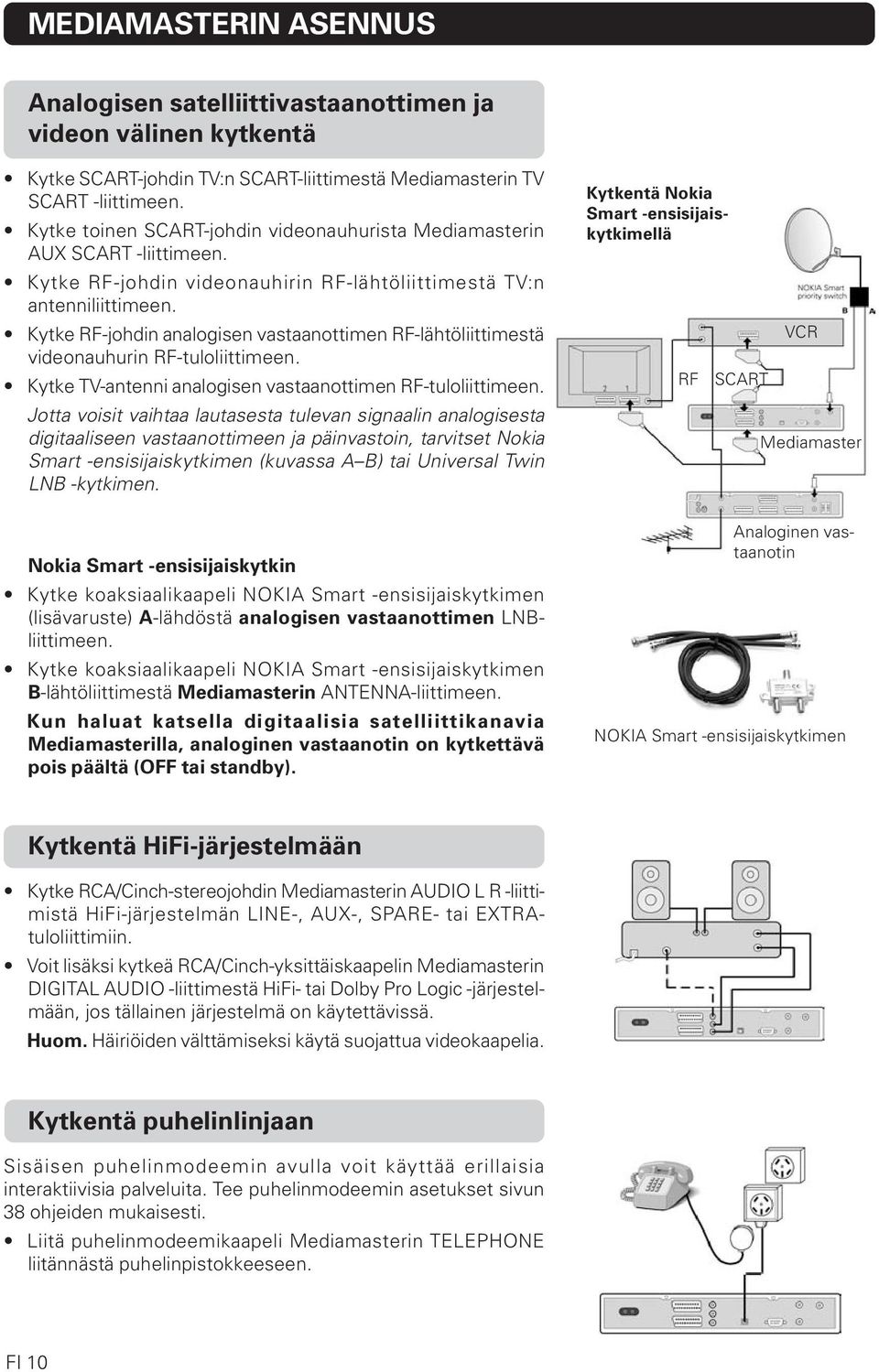

10 MEDIAMASTERIN ASENNUS Analogisen satelliittivastaanottimen ja videon välinen kytkentä Kytke SCART-johdin TV:n SCART-liittimestä Mediamasterin TV SCART -liittimeen. Kytke toinen SCART-johdin videonauhurista Mediamasterin AUX SCART -liittimeen. Kytke RF-johdin videonauhirin RF-lähtöliittimestä TV:n antenniliittimeen. Kytke RF-johdin analogisen vastaanottimen RF-lähtöliittimestä videonauhurin RF-tuloliittimeen. Kytke TV-antenni analogisen vastaanottimen RF-tuloliittimeen. Jotta voisit vaihtaa lautasesta tulevan signaalin analogisesta digitaaliseen vastaanottimeen ja päinvastoin, tarvitset Nokia Smart -ensisijaiskytkimen (kuvassa A B) tai Universal Twin LNB -kytkimen. Nokia Smart -ensisijaiskytkin Kytke koaksiaalikaapeli NOKIA Smart -ensisijaiskytkimen (lisävaruste) A-lähdöstä analogisen vastaanottimen LNBliittimeen. Kytke koaksiaalikaapeli NOKIA Smart -ensisijaiskytkimen B-lähtöliittimestä Mediamasterin ANTENNA-liittimeen. Kun haluat katsella digitaalisia satelliittikanavia Mediamasterilla, analoginen vastaanotin on kytkettävä pois päältä (OFF tai standby). Kytkentä Nokia Smart -ensisijaiskytkimellä RF SCART VCR Mediamaster Analoginen vastaanotin NOKIA Smart -ensisijaiskytkimen Kytkentä HiFi-järjestelmään Kytke RCA/Cinch-stereojohdin Mediamasterin AUDIO L R -liittimistä HiFi-järjestelmän LINE-, AUX-, SPARE- tai EXTRAtuloliittimiin. Voit lisäksi kytkeä RCA/Cinch-yksittäiskaapelin Mediamasterin DIGITAL AUDIO -liittimestä HiFi- tai Dolby Pro Logic -järjestelmään, jos tällainen järjestelmä on käytettävissä. Huom. Häiriöiden välttämiseksi käytä suojattua videokaapelia. Kytkentä puhelinlinjaan Sisäisen puhelinmodeemin avulla voit käyttää erillaisia interaktiivisia palveluita. Tee puhelinmodeemin asetukset sivun 38 ohjeiden mukaisesti. Liitä puhelinmodeemikaapeli Mediamasterin TELEPHONE liitännästä puhelinpistokkeeseen. FI 10

11 MEDIAMASTERIN ASENNUS Virran kytkeminen ensimmäistä kertaa, kun käytössä on SCART-kytkentä Laita Mediamasterin pistoke pistorasiaan. TV-ruutuun ilmestyy Tervetuloa-valikko. Aloita asennus painamalla Mediamasterin kaukosäätimen OK-painiketta. Nyt voit siirtyä ensiasennusvaiheeseen. Viritys kun käytössä on RF-kytkentä Seuraavat säädöt ovat välttämättömiä, jos Mediamaster on kytketty TV:hen ainoastaan RF-johtimella eikä SCARTjohtimella. TV:n virityksessä RF-signaalille voit tarvita myös TV:n käyttöopasta tämän oppaan lisäksi. Seuraavassa kerrotaan, mitä sinun täytyy tehdä, jos et voi tehdä kytkentää SCART-johtimilla. Laita Mediamasterin virtajohto pistorasiaan. TV:n viritys Mediamasteriin Valitse TV:stä sellaisen kanavan numero, joka ei ole käytössä. Viritä TV-kanava UHF-kanavalle 43 (Mediamasterin tehdasasetus) TV:n käyttöoppaan mukaan. Jos kyseinen kanava on jo käytössä, valitse TV:stä jokin toinen UHF-kanava väliltä Jos esimerkiksi valitset TV:stä UHF-kanavan 45, myös Mediamasterin asetus on muutettava samalle kanavalle. Voit vaihtaa kanavan joko Mediamasterin etupaneelin tai kaukosäätimen -ja -näppäimillä. UHF-kanavan numero näkyy Mediamasterin etupaneelin näytössä. Kun UHF-kanava on oikein vaihdettu, TV-ruutuun ilmestyy Tervetuloa-valikko. Jos kanavalla esiintyy muiden kanavien aiheuttamia häiriöitä, on valittava jokin toinen UHF-kanava. Tallenna tämä UHF-kanava Mediamasterin kanavaksi TV:n käyttöoppaan ohjeiden mukaan. Tämä kanava on valittava silloin, kun haluata katsella tai kuunnella digitaalisia TV- tai radiokanavia. Kun Tervetuloa-toivotus ilmestyy näyttöön, aloita asennus painamalla Mediamasterin kaukosäätimen OK-painiketta. Jos joudut jostakin syystä myöhemmin vaihtamaan RF-kanavaa, käytä apuna jäljempänä tässä oppaassa selostettua TVasetusten valikkoa. Jos käytössä on myös videonauhuri, se on viritettävä eri UHFkanavalle (21 69) kuin Mediamaster. Nyt voit siirtyä ensiasennusvaiheeseen. FI 11

12 ENSIASENNUS Yleistä Kun olet kytkenyt Mediamasterin oikein, seuraavaksi on tehtävä ensiasennus. Ensiasennuksen aikana valikkojen alareunassa näkyy hyödyllisiä tietoja. Huom! OK-painikkeen painaminen vahvistaa aina valikosta tehdyn valinnan, jolloin siirryt asennuksen seuraavaan vaiheeseen. Usein samaan valikkoon täytyy kuitenkin syöttää useita arvoja. On erittäin tärkeää, että ensin kirjoitat vaaditut asetukset eri riveille ja vasta sitten vahvistat ne samalla kertaa painamalla OK-painiketta. Voit aina palata edelliseen valikkoon painamalla BACK-painiketta. Voit siirtyä riviltä toiselle -painikkeilla. -painikkeilla voit muuttaa asetuksia. Voit myös valita valikon rivin tai syöttää numeroarvoja kaukosäätimen numeropainikkeilla. Tervetuloa-valikko Tämä kuva osoittaa, että olet aloittanut asennuksen. Jatka painamalla OK-painiketta. Kieli Voit valita valikkoihin haluamasi kielen. Se toimii myös äänen ja tekstityksen pääasiallisena kielenä. Saadaksesi esille Norjan, Suomen ja Kreikan kieliset vaihtoehdot on ensin painettava kaksoisnuoli alas painiketta. FI 12

13 ENSIASENNUS RF-modulaattorityyppi Jos Mediamaster on kytketty TV:hen RF-johtimella, sinun on valittava oikea RF-modulaattori, joka määräytyy maan mukaan. Valitse Normaali (PAL B/G), jos käytät Mediamasteria muualla kuin Iso-Britanniassa. Valitse UK (PAL I), jos Mediamasteria käytetään Iso-Britanniassa. Jos et pysty vastaanottamaan kuvaa tai ääntä, RF-modulaatori voi olla valittu väärin. Antennin ja Satelliitin valinnat Valitse jokin rivien 1 4 vaihtoehdoista, jos sinulla on yhdellä mikropäällä varustettu antenni, joka vastaanottaa signaalia AS- TRA-, HOTBIRD-, SIRIUS- tai THOR-satelliitista. Valitse jokin rivien 5 6 vaihtoehdoista, jos sinulla on kahdella mikropäällä varustettu antenni tai kaksi yhdellä mikropäällä varustettua antennia, jotka vastaanottavat signaalia ASTRA/HOTBIRDtai THOR/SIRIUS-satelliiteista. Tällöin tarvitaan myös 2-piikkistä DiSEqC-kytkintä. Jos sinulla on neljällä mikropäällä varustettu antenni, valitse vaihtoehto 7. Tällöin tarvitaan myös 4-piikkinen DiSEqC-kytkin. Jos sinulla on jokin muu antenni-/satelliittiyhdistelmä, esimerkiksi antennimoottori, valitse vaihtoehto 7. Vaihtoehdot 1-6 edellyttävät Universal-mikropään käyttöä. FI 13

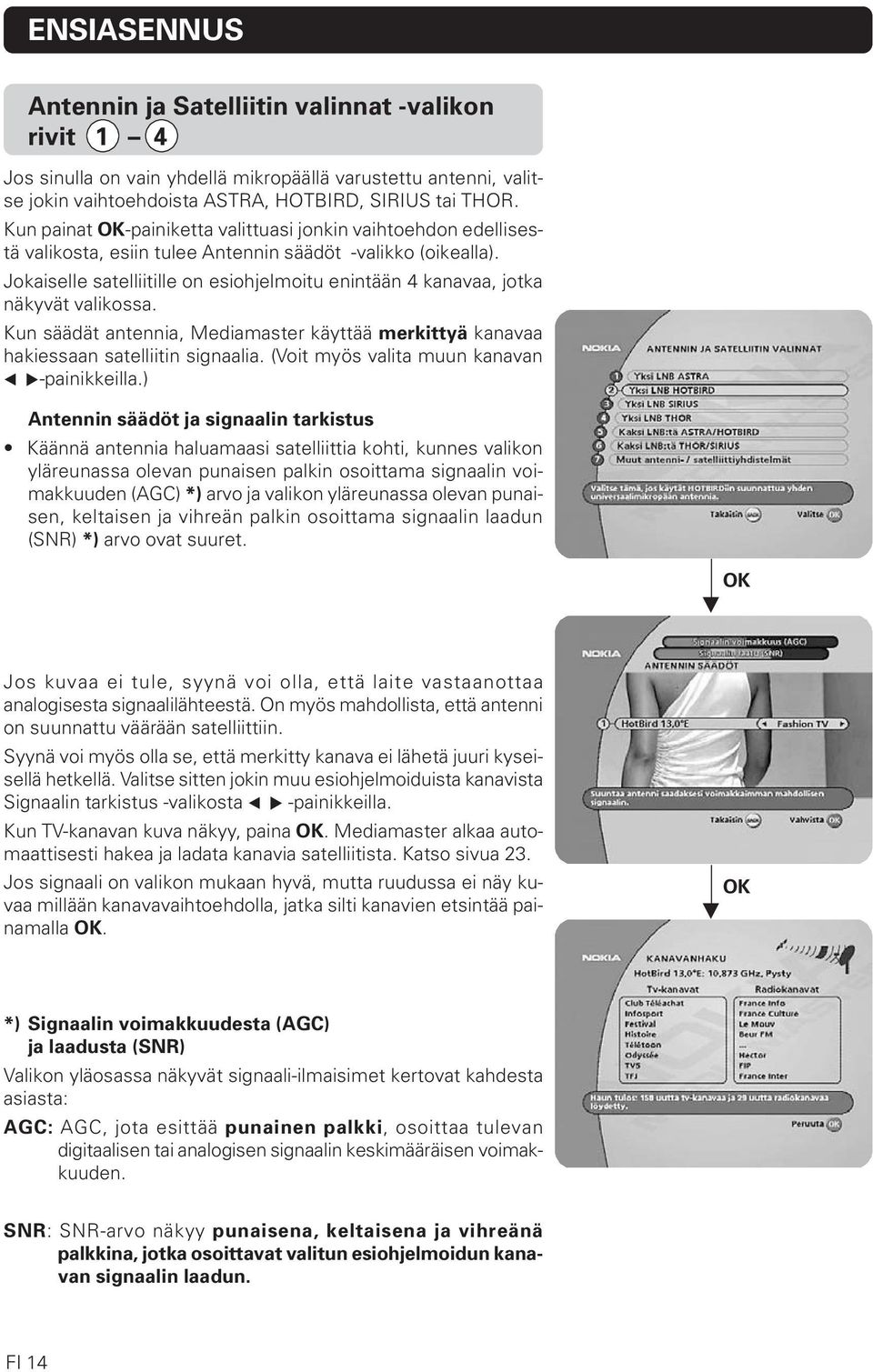

14 ENSIASENNUS Antennin ja Satelliitin valinnat -valikon rivit 1 4 Jos sinulla on vain yhdellä mikropäällä varustettu antenni, valitse jokin vaihtoehdoista ASTRA, HOTBIRD, SIRIUS tai THOR. Kun painat OK-painiketta valittuasi jonkin vaihtoehdon edellisestä valikosta, esiin tulee Antennin säädöt -valikko (oikealla). Jokaiselle satelliitille on esiohjelmoitu enintään 4 kanavaa, jotka näkyvät valikossa. Kun säädät antennia, Mediamaster käyttää merkittyä kanavaa hakiessaan satelliitin signaalia. (Voit myös valita muun kanavan -painikkeilla.) Antennin säädöt ja signaalin tarkistus Käännä antennia haluamaasi satelliittia kohti, kunnes valikon yläreunassa olevan punaisen palkin osoittama signaalin voimakkuuden (AGC) *) arvo ja valikon yläreunassa olevan punaisen, keltaisen ja vihreän palkin osoittama signaalin laadun (SNR) *) arvo ovat suuret. OK Jos kuvaa ei tule, syynä voi olla, että laite vastaanottaa analogisesta signaalilähteestä. On myös mahdollista, että antenni on suunnattu väärään satelliittiin. Syynä voi myös olla se, että merkitty kanava ei lähetä juuri kyseisellä hetkellä. Valitse sitten jokin muu esiohjelmoiduista kanavista Signaalin tarkistus -valikosta -painikkeilla. Kun TV-kanavan kuva näkyy, paina OK. Mediamaster alkaa automaattisesti hakea ja ladata kanavia satelliitista. Katso sivua 23. Jos signaali on valikon mukaan hyvä, mutta ruudussa ei näy kuvaa millään kanavavaihtoehdolla, jatka silti kanavien etsintää painamalla OK. OK *) Signaalin voimakkuudesta (AGC) ja laadusta (SNR) Valikon yläosassa näkyvät signaali-ilmaisimet kertovat kahdesta asiasta: AGC: AGC, jota esittää punainen palkki, osoittaa tulevan digitaalisen tai analogisen signaalin keskimääräisen voimakkuuden. SNR: SNR-arvo näkyy punaisena, keltaisena ja vihreänä palkkina, jotka osoittavat valitun esiohjelmoidun kanavan signaalin laadun. FI 14

15 ENSIASENNUS Antennin ja Satelliitin valinnat -valikon rivit 5 6 Valitse jokin näistä vaihtoehdoista, jos sinulla on yksi kahdella mikropäällä varustettu antenni tai kaksi yhdellä mikropäällä varustettua antennia ja haluat haluat katsoa ASTRA/HOTBIRD- tai THOR/SIRIUS-satelliittien kanavia. Tällöin sinun on ensin kytkettävä mikropäät ulkoiseen kytkimeen, sillä Mediamasterissa on vain yksi antennin tuloliitin. Asennuksen jälkeen kytkin valitsee automaattisesti oikean mikropään valitun kanavan mukaan. Ulkoisesti kytkimestä käytetään nimitystä DiSEqC -kytkin. Koska kytkin voidaan sijoittaa mikropään lähelle, tarvitset vain yhden Mediamasteriin vedetyn kaapelin. DiSEqC-kytkimen liitäntä: Kytke ASTRAn (tai THORin) kanavia varten tarkoitettu mikropää kytkimen liittimeen LNB 1 (A) ja HOTBIRDin (tai SIRIUKSEN) kanavia varten tarkoitettu mikropää liittimeen LNB 2 (B). Kytke antennikaapeli kytkimen liittimeen Receiver OUT. Yhdistä kaapelin toinen pää Mediamasterin takalevyn ANTENNA-tuloliittimeen. Yleisimmässä DiSEqC-kytkintyypissä liitännät on yleensä merkitty numeroilla 1 ja 2. Mini-DiSEqC-kytkimissä liitännät on yleensä merkitty kirjaimilla A ja B. Periaatteessa niillä on sama tehtävä, mutta toimiakseen ne tarvitsevat vastaanottimelta erilaiset käskyt. DiSEqC-kytkin jossa 2 tuloliitintä. Tarkista ensin, että ääni ja kuva vastaanotetaan ASTRA (THOR) -satelliitista, sivun 14 kohdassa Antennin säädöt ja signaalin tarkistus kuvatulla tavalla. Kun kuvan ja äänen vastaanotto toimii, siirry seuraavalle riville ja tarkista kuvan ja äänen vastaanotto myös HOTBIRD (SIRIUS) -satelliitista. Kun vastaanotto HOTBIRD (SIRIUS)-satelliitista on tarkistettu, aloita kanavanhaku painamalla OK-näppäintä. Mediamaster käynnistää automaattisen kanavien etsinnän ja latauksen molemmista satelliiteista. Katso kohta Kanavien etsintä sivulla 18. FI 15

16 ENSIASENNUS Antennin ja Satelliitin valinnat -valikon rivit 7 Tämä valinta on tarpeen ainoastaan jos satelliitti-valintasi poikkeaa esiohjelmoiduista satelliittivaihtoehdoista seuraavasti: sinulla ei ole Universal mikropäätä sinulla on useampia mikropäitä Tämä vaihtoehto on valittava myös silloin, kun antennia ohjataan moottorilla Yksi antenni/yksi LNB OK Valitse tämä vaihtoehto, jos käytät yhden mikropään (LNB) antennia ja haluat valita muun kuin vaihtoehdoissa 1 4 mainitun esiasennetun satelliitin. Mikropään tyyppi Valitse mikropäälle sopiva paikallisoskillaattorin taajuus. Yleisimmät arvot, kuten myös Universal LNB, voidaan valita - painikkeilla. Voit myös syöttää numeroarvon painikkeilla, kun kaukosäätimen symboli näkyy rivillä. Mikropään lisävirransyöttö Jos jostakin mikropäästä kytkimeen tuleva kaapeli on hyvin pitkä, voi olla tarpeen nostaa mikropään jännitettä 0,5 V:lla. Tavallisesti sitä ei tarvitse muuttaa. Säilytä toistaiseksi arvo 0 V. Jos myöhemmin käy ilmi, ettei kytkin vaihda vaaka- ja pystypolarisaation välillä, voi mikropään jännitettä nostaa seuraavasti: Nosta jännitettä a. vain, jos mikropää ei vaihda polarisaatiota b. vain edellä kohdassa a. tarkoitettuun mikropäähän. OK Satelliitti Valitse jokin esiohjelmoiduista satelliiteista. Esivalittu kanava Valitse jokin esiohjelmoiduista kanavista ja säädä antenni kohdassa Antennin säädöt ja Signaalin tarkistus sivulla 14 annettujen ohjeiden mukaan. OK Seuraa sivulla 14 olevaa menettelytapaa. FI 16

17 ENSIASENNUS Monisatelliitti/mini-DiSEqC ja 2-liitin- DiSEqC Valitse toinen näistä vaihtoehdoista, jos sinulla on kahdella mikropäällä varustettu antennijärjestelmä ja et käytä sivulla 13 olevan antennin- ja satelliitinvalintavalikon riveillä 5 6 olevia vaihtoehtoja. Jokaiselle kytkimeen kytketylle mikropäälle on tehtävä seuraavat määritykset (asetukset). Esimerkkinä kuvataan seuraavassa kohdassa, miten Hispasatmikropää yhdistetään DiSEqC-tuloliittimeen 1 (A) ja Eutelsat W2- mikropää DiSEqC-tuloliittimeen 2 (B). Kytkintyyppi ja liitin Tässä valitaan tuloliitin, johon kukin mikropää kytketään. Tässä esimerkissä valitaan ensin DiSEqC 1-tuloliitin. Mikropään tyyppi Valitse arvo Universal tai mikropäälle sopiva paikallisoskillaattorin taajuus. Mikropään lisävirransyöttö Ks. sivu 16. Satelliitti Tässä valitaan nyt Hispasat, koska sen mikropää yhdistetään kytkimen DiSEqC-tuloliittimeen 1 (A). Esivalittu kanava Valitse jokin esiohjelmoitu kanava ja säädä antenni niiden ohjeiden mukaisesti, jotka on annettu sivulla 14 kohdassa Antenni, jossa on mikropää Siriusta varten. Ennen jatkamista taustalla on oltava esivalitulta kanavalta saatavaa kuvaa. Kun kuva näkyy, tee määritys DiSEqC-kytkimen porttiin 2 (B) painamalla OK-näppäintä. Toista Hispasat-satelliitille tekemäsi vaiheet, mutta valitse satelliitiksi nyt Eutelsat. Kun DiSEqC-kytkimen 2-(B-)liittimen asetukset on määritetty, siirry kanavahakuun painamalla OK-painiketta. FI 17

18 ENSIASENNUS Monisatelliitti/4-liitin-DiSEqC Valitse tämä vaihtoehto, jos antennijärjestelmässä on neljä mikropäätä ja jos et käytä valintoja Antennin ja satelliitin valinnat -valikon riveiltä 5-6 (sivu 13). Eri mikropäiden valinta tehdään ulkoisella kytkimellä. Katso sivu 15 DiSEqC-kytkimen liitäntä. Menettely on sama kuin silloin, kun käytössä on mini-diseqc ja kaksiporttinen DiSEqC, mutta mikropäät tulee määrittää sivuilla kuvatulla tavalla. Seuraavassa esimerkissä näytetään, miten voit kytkeä laitteeseen 4 mikropäätä, jos haluat katsella ASTRA-, HOTBIRD-, SIRIUS- ja THOR-kanavia. ri mikropäät kytketään kytkimeen seuraavasti: ASTRAn mikropää kytketään kytkimen tuloliittimeen 1 HOTBIRDin mikropää tuloliittimeen 2 SIRIUS tuloliittimeen 3 THORs tuloliittimeen 4 Kun kaikkien neljän liitännän asetukset on määritetty, siirry kanavahakuun painamalla OK-painiketta. Kanavien etsintä Kanavien etsintä voidaan tehdä eri tavoin. Jos laitteessa on esivalittuja kanavia, voit valita joko Automaattietsinnän, Manuaalisen tai Valikoiva etsinnän. Jos esivalittuja kanavia ei ole, voit etsiä kanavia vain manuaalisesti tai Valikoiva etsinnän. Automaattietsintä Tarkasta, että jokaisella kanavalla näkyy taustalla ohjelman kuva. Aloita Automaattinen etsintä valitulta satelliitilta painamalla OK-painiketta. FI 18

19 ENSIASENNUS Manuaalinen haku Ennen kuin käynnistät Manuaalisen etsinnän, sinun on ensin syötettävä joitakin parametrejä, jotta kanavan etsintä toimisi. Tiedot, jotka tähän valikkoon on syötettävä, löydät satelliitti-tvlähetyksiä käsittelevistä aikakauslehdistä, Internetistä tai palveluntarjoajalta. Lähetintaajuus: Ilmoita taajuus gigahertseinä (GHz). Jos syötät vahingossa väärän luvun tai lukuja, voit pyyhkiä ne -painikkeella. Polarisaatio: Valitse Vaaka, Pysty, Vasen kierre tai Oikea kierre. Symbolinopeus (MSym/s): Syötä luku numeropainikkeilla. Jos syötät vahingossa väärän luvun tai lukuja, voit pyyhkiä ne -painikkeella. FEC: Valitse Auto tai jokin esiohjelmoiduista arvoista. Verkkohaku: Valitse Kyllä, jos haluat hakea kaikista tiettyyn verkkoon liitetyistä lähettimistä. Antennin kohdistus: Valitse Kyllä jos haluat hakea kaikista tiettyyn verkkoon kytketyistä lähettimistä. Aloita kanavien etsintä painamalla OK-painiketta. Valikoiva haku Tähän valikkoon syötettävät tiedot löytyvät alan lehdistä, joissa käsitellään satelliittilähetysten vastaanottoa, tai palvelun toimittajalta. Tämän valikon avulla voi hakea joitakin "erityisiä" kanavia (muita kuin DVB-standardin mukaisia kanavia), jotka löytyvät vain, jos tähän valikkoon syötetään tarvittavat asetukset. Lähetintaajuus: Ilmoita taajuus gigahertseinä (GHz). Jos syötät vahingossa väärän luvun tai lukuja, voit pyyhkiä ne -painikkeella. Polarisaatio: Valitse Vaaka, Pysty, Vasen kierre tai Oikea kierre. Symbolinopeus (MSym/s): Syötä luku numeropainikkeilla. Jos syötät vahingossa väärän luvun tai lukuja, voit pyyhkiä ne -painikkeella. FEC: Valitse Auto tai jokin esiohjelmoiduista arvoista. PID Video: Syötä videosignaalin PID (Packet Identifier) -tunnus. PID Audio: Syötä audiosignaalin PID-tunnus. PID PCR: Syötä PCR (Programme Clock Reference):n PID-tunnus. Antennin kohdistus: Valitse Kyllä jos haluat hakea kaikista tiettyyn verkkoon kytketyistä lähettimistä. Aloita kanavien haku painamalla OK. FI 19

20 ENSIASENNUS Antennimoottori Tee seuraavat asetukset, jos satelliittiantennia ohjataan antennimoottorilla. Jos antenni ei saavuta valittuja ääriasentojaan itä-länsisuunnassa, rajat on asetettava uudelleen. Asiaa koskevia ohjeita on sivulla 37. Valitse Antennin ja satelliitin valinnat -valikosta rivi 7 (katso sivua 13) ja paina OK. Valitse rivi 5, Moottoriantenni, ja paina OK. Moottori tyyppi Valitse SATSCAN, jos kyseessä on Nokia SatScan -moottori. Valitse DiSEqC, jos kyseessä on moottori, jota ohjataan DiSEqC-komennoilla. Mikropään tyyppi Valitse Universal, jokin kiinteistä taajuuksista tai syötä LNBtaajuus kaukosäätimen numeropainikkeilla. Mikropään lisävirransyöttö Jos antennista tuleva kaapeli on hyvin pitkä, LNB-jännite saattaa olla liian alhainen polarisaation muuttamiseksi. Voit kasvattaa LNB-jännitettä 0,5 voltilla. Satelliitti Valitse Astra, jos käytössä on SatScan-moottori, ja valitse Hotbird, jos käytössä on DiSEqC-moottori. FI 20

21 ENSIASENNUS Moottorin säätäminen Astra-/Hotbird-satelliittia varten Tässä asennuksen vaiheessa sinun on määritettävä antennin kulma suhteessa Astra 1-/Hotbird-satelliittiin. Moottori ja antenni on käännettävä Astra 1 -satelliittia kohti 19.2 asteen kulmassa asentoon East (Hotbirdsatelliitin kulma on 13 East ), sillä tämä on viiteasetus. Kaikki muut esiohjelmoidut satelliittipaikat määräytyvät Astra 1/Hotbird-asetuksen mukaan. Antenni on myös asennettava ulkotiloissa sopivaan paikkaan. Lue erilliset SatScan- tai DiSEqC-antennin asennusohjeet. Esiovalittu kanava Valitse esiohjelmoitu kanava, jossa on paras signaalin laatu (SNRpalkki). Muutaman sekunnin kuluttua kuvaruudun taustalle tulee valitsemastasi kanavasta lähetetty kuva. Antennin kohdistus Säädä tarvittaessa moottoria kaukosäätimen -näppäimillä. Kun kuva näkyy taustalla, voit etsiä kanavat. Paina OK-näppäintä......Esiin tulee Kanavanhaku -valikko. Yleensä aloitetaan Automaattihaku -riviltä. (Manuaalinen / Valikoiva etsintä voidaan tehdä myöhemminkin.) Valitse Automaattietsintä-riville tuleva satelliitti, esimerkiksi Astra. Paina OK-näppäintä......Esiin tulee Antennin kohdistus -valikko. Säädä tarvittaessa moottoria, kunnes signaalin voimakkuuden arvo (AGC) ja signaalin laadun arvo (SNR) ovat parhaat mahdolliset. Huomaa, että tämä vaikuttaa vain nykyiseen satelliittipaikkaan. Valitse jokin valmiiksi asetetuista kanavista ja paina OK... FI 21

22 ENSIASENNUS...Päähakutoiminto käynnistyy (tässä tapauksessa ASTRA-kanavia varten). Haku kestää hetken. Katso sivua 23. Kun kanavien haku ASTRA-satelliitista on tehty, voit hakea kanavia muista satelliiteista. Paina kaukosäätimen MENU-painiketta, jolloin esiin tulee Päävalikko. Valitse rivi 5, Järjestelmäasetukset. Syötä pyydettäessä avauskoodi Esiin tulee Järjestelmäasetukset -valikko. Valitse Kanavanhaku. Paina OK, jolloin esiin palaa Kanavanhaku -valikko. FI 22

23 ENSIASENNUS SatScan-moottoriin on esiohjelmoitu 22 satelliitin sijainti. Valittaessa satelliittipaikat Automaattihaku -riviltä, käytettävissä on myös valmiiksi ohjelmoidut TV-kanavat, mikä helpottaa signaalin laadun tarkistusta. Valitse riviltä 1, Automaattihaku, toinen satelliitti, jonka kanavia haluat katsella. Tee samat asennustoimet kuin ensimmäisen satelliitin kohdalla. Odota ensin, että moottori ehtii kääntyä uuteen asentoon! Kanavien etsinnän eteneminen Tämä valikko näkyy niin kauan kuin Mediamaster etsii ladattavia kanavia. Kaikki löydetyt kanavat ilmestyvät ruudulle kahteen sarakkeeseen, TV kanavat toiseen ja radiokanavat toiseen. Ota huomioon, että etsintä voi kestää muutaman minuutin. Kun etsintä päättyy, ruudussa näkyy, miten monta TV- ja radiokanavaa laite löysi. Siirry Ajan asetus -valikkoon painamalla OK-painiketta. Kellonajan asetus Ajan asetus tehdään -painikkeilla. Tuntiasetuksia tehtäessä aika kasvaa ja pienenee ±1/2 tuntia kerrallaan. Minuutit voit säätää painikkeilla. Paina OK lopettaaksesi ensiasennuksen. Ensiasennuksen lopetus Kun painat OK, etsinnässä löytyneet kanavat tallentuvat Mediamasterin muistiin. Kuvaruutuun tulee asennuksen päättymisestä kertova ilmoitus ja muuta yleistä tietoa. Nyt on ensiasennus tehty. Siirry katsomaan kanavia Mediamasterista painamalla OK-painiketta. FI 23

24 KATSELU Yleistä Mediamasterin perustoiminnot satelliitti-tv:n katselun tai radionkuuntelun yhteydessä on esitetty seuraavassa. Osa tässä kuvatuista toiminnoista määräytyy palveluntarjoajan mukaan, ja niitä voidaan käyttää vain, jos ne sisältyvät lähetettyihin ohjelmatietoihin. Ota huomioon, että Mediamaster voi ladata kanavien etsinnän aikana lukuisia kanavia. Niihin voi sisältyä myös eri palveluntarjoajien kanavia, myös sellaisten, joiden kanaville et pääse, ellei sinulla ole kyseiseltä palveluntarjoajalta hankittua älykorttia. Jos valitset ohjelman, johon sinulla ei ole käyttöoikeutta, ruutuun ilmestyy tästä kertova sanoma. Sanoma voi vaihdella palveluntarjoajan ja käytetyn älykortin/ca-moduulin mukaan. TV:tä katseltaessa senhetkisen kanavan numero näkyy etupaneelin näytössä. Normaalitoimintojen kuten Mediamasterin valmiustilaan kytkemisen, äänenvoimakkuuden säädön (ks. kaukosäätimen toiminnot) lisäksi laitteessa on muitakin hyödyllisiä toimintoja, joista kerrotaan käsikirjan tässä osassa. Aina kun haluat palata valikoista (paitsi Asennus- ja Uudelleenasennus-valikoista) normaaliin TV/radio-tilaan, paina EXITpainiketta. Ohjelmatiedot Nykyisen ohjelman tiedot Aina kun vaihdat kanavaa, ohjelmatiedot tulevat esiin muutaman sekunnin ajaksi. (Käyttäjän valinnat -valikosta voit valita, miten kauan aikaa nämä tiedot näkyvät.) Tiedoissa voi näkyä: Kellonaika Kanavalista Kanavan numero ja nimi Senhetkisen ja seuraavan ohjelman nimi Senhetkisen ohjelman alkamisaika ja kokonaiskesto Palkki, joka osoittaa kuluneen ohjelma-ajan. Ohjelman ikärajasuositus. Seuraavan ohjelman alkamisaika ja kokonaiskesto. Ohjelmatiedot ovat käytettävissä vain, jos ne sisältyvät lähetykseen. Muussa tapauksessa näkyy ilmoitus Tietoja ei saatavilla. Voit vaihtaa kanavalistoja -painikkeilla. Kanavan numero ja nimi Seuraavan ohjelman tiedot Kellonaika Kanavalista Ikärajoitukset Tämä symboli näkyy ruudun vasemmassa ylänurkassa, kun kanavalta on ladattavissa jokin sovellus ( Open TV ). Voit sulkea sovelluksen ja palata TV:n katseluun painamalla kaukosäätimen P+ tai P- -painikkeita. Lisätietoja asiasta löydät sivulta 40. Käynnistä Open TV - sovelluksen lataus painamalla kaukosäätimen punaista painiketta FI 24

25 KATSELU i-painike (infopainike) Mediamasterilla voidaan katsella tietoja parhaillaan lähetettävästä ja seuraavasta ohjelmasta. Tällöin laite toimii samalla tavalla sekä TV- että radiokäytössä. Jos painat i-painiketta silloin, kun katsot TV:tä, esiin tulee erityinen ohjelmatietoikkuna. Valitse kanava - tai numeropainikkeilla. i-symboli näkyy sinisenä silloin, kun ruudussa näkyy tietoja nykyisen kanavan ohjelmista, ja punaisena, kun ruudussa näkyy tietoja jonkin muun kanavan ohjelmista. Jos painat uudelleen i-painiketta, saat lisätietoja nykyisestä ohjelmasta. Kolmas painallus vie sinut takaisin TV/radiotilaan. Jos ohjelmatietoja on runsaasti, voit selata niitä sivu kerrallaan kaksoisnuolipainikkeella. Tässä näkymässä voit myös näppäimillä hakea ruutuun nykyisen ohjelman tai seuraavan ohjelman tiedot käyttämällä - painikkeilla. Voit myös poistua valikoista milloin tahansa ja palata TV:n katseluun painamalla EXIT-painiketta. Opas (GUIDE-painike) * Painamalla GUIDE-painiketta saat esiin TV-oppaan (tai Radio-oppaan, jos olet kuuntelemassa radiokanavia), josta käy ilmi nykyisen ja seuraavan ohjelman nimi eri kanavilla. Tiedot ovat saatavissa ainoastaan verkosta (esim. DF1, TPS), johon parhaillaan katsottava kanava kuuluu. Voit vaihtaa ohjelmaa siirtämällä kohdistinta -painikkeilla. Kaksoisnuolinäppäimellä voit selata tietoja sivu kerrallaan eteen ja taakse. Kun rivi näkyy korostettuna, saat ohjelmatiedot näkyviin painamalla i-painiketta. Jos olet jollakin Viasat-kanavalla ja painat GUIDE-painiketta, esiin tulee Viasatin portaali. Voit tarkistaa ohjelmatiedot noudattamalla ruudussa annettuja ohjeita. FI 25

26 KATSELU TV- ja radiokanavalistat Kanavien etsinnän yhteydessä voidaan luoda erilaisia kanavalistoja, kuten Kaikki TV, joka sisältää kaikki ladatut kanavat, Vapaat TV, joka sisältää vain vapaat kanavat, sekä Viasat -lista, joka sisältää Viasatin kanavat. Salattujen kanavien merkkinä näkyy älykortin kuva (jos lähetys sisältää tämän tiedon). Jos käynnistät uuden kanavahaun, uudet löydetyt kanavat ilmestyvät Kaikki TV-kanavat -listaan ja niiden merkkinä näkyy tähti. Lukittujen kanavien merkkinä näkyy riippulukko Kaikki TV-kanavat -listassa. Kun katsot TV:tä tai kuuntelet radiota, voit hakea kanavalistan näyttöön painamalla OK-painiketta. Listat on lajiteltu satelliitin, verkon ja kanavan mukaan. Valikon yläosassa näkyy listan nimi. Nykyinen lista on se lista, johon parhaillaan katselemasi kanava kuuluu. Jos lista sisältää paljon kanavia, voit vähentää kanavien määrää sulkemalla satelliitteja tai verkkoja. Voit avata/sulkea satelliitin tai verkon maalaamalla sen ja painamalla -painiketta. Suljetun satelliitin/kanavan merkkinä näkyy. Voit muuttaa kanavalistoja -painikkeilla. Radiokanavalista avataan menemällä ensin radiotilaan painamalla EXIT TV ja sitten OK. Voit vaihtaa kanavaa joko selaamalla ylös tai alas -painikkeilla tai valitsemalla halutun kanavan numeron kaukosäätimen numeropainikkeilla. Kun haluat katsella/kuunnella tiettyä kanavaa, paina OK silloin, kun kyseisen kanavan nimi näkyy korostettuna. Voit selata kanavaluetteloa sivu kerrallaan kaksoisnuolipainikkeella. Kanavalistan nimi Kanavan nimi Suljetun satelliitin merkki Verkon nimi Saat ruutuun lisätietoja merkitystä (korostetusta) kanavasta, kun painat i-painiketta. FI 26 Option-painike (vihreä) Painamalla OPTION-painiketta voit avata valikon, josta voit tehdä väliaikaisia asetuksia. Valikko tulee esiin vain, jos ohjelma tarjoaa valintamahdollisuuksia. Tähän valikkoon tehdyt asetukset koskevat vain parhaillaan katsottavaa ohjelmaa. Jos suljet ohjelman, mutta palaat siihen takaisin, väliaikaiset asetukset peruuntuvat. Äänen kieli Voit valita halutun selostuskielen, jos ohjelmalähetykseen sisältyy useita kieliä. Tekstityskieli Voit myös valita halutun tekstityskielen, jos tällainen palvelu on käytössä. Jos valitset Ei, ohjelma näkyy ilman tekstitystä.

27 KATSELU Kuvasuhde Jos TV:si kuvasuhde on 4:3 ja lähetyksen kuvasuhde on 16:9, voit muuttaa näytön formaattia valitsemalla joko Kokokuva tai Postiluukku. Kokokuva täyttää koko kurvaruudun pystysuunnassa, mutta jättää osan kuvan vasemmasta ja oikeasta reunasta piiloon. Postiluukku näyttää kuvan kokonaan, mutta kuvan ylä- ja alapuolelle jää musta alue. TV:n vapautus (0) 0-painikkeella voit vaihdella analogisen perinteisen TV:n ja analogisten ja digitaalisten satelliitti-tv-signaalien välillä. (Tämä on mahdollista vain, jos laitteet on kytketty toisiinsa SCART-johtimilla eikä RF-johtimilla.) Videonauhoitus Kanavan numero Analogisen TVlähetyksen tila Videotila (videossa on oltava virta päällä) Ota huomioon, että ohjelman nauhoituksen aikana nauhalle tallentuu kaikki se, mitä ruudussa näkyy! Jos esimerkiksi haet jonkin valikon ruutuun Mediamasterilta, valikkokin tallentuu videonauhalle. Digitaalisten kanavien nauhoittaminen, kun Mediamaster on kytketty videoon SCART-kaapelilla: Valitse videoon AV/AUX- tai E1- kanavapaikka. Digitaalisten kanavien nauhoittaminen, kun Mediamaster on kytketty videoon RF-kaapelilla: Valitse aluksi videosta oma kanavapaikka Mediamasterille (kuten olet valinnut videon muistiin tavallisiakin tv-kanavia). Valitse jatkossa aina tämä kanava videon muistista, kun haluat nauhoittaa Mediamasterin kautta tulevia kanavia. TEXT-painike (Teksti-TV) Kun painat TEXT-painiketta, ruutuun avautuu teksti-tv:n sivu (jos teksti-tv-sivuja lähetetään). Valitse teksti-tv-sivut kaukosäätimen numeropainikkeilla. Voit myös nopeasti siirtyä eri sivuille -painikkeilla. Paina sitten OK-painiketta valitun numeron kohdalla, jolloin siirryt tälle sivulle. Voit palata TV/radiotilaan painamalla EXIT. Painikkeella 0 saat esiin hakemistosivun (yleensä sivu nro 100.) -näppäimillä saat esiin edellisen tai seuraavan tekstisivun. Voit selata juuri katsoamiasi sivuja kaksoisnuolipainikkeella. Kun «näkymätön teksti» on käytössä saa sen näkyviin painamalla «i» näppäintä. Useimmissa uusissa TV-vastaanottimissa voit käyttää teksti-tv:tä kun katsot digitaalisia TV kanavia. (Tätä toimintoa kutsutaan nimellä VBI Insertion ). HUOMIO: Lue myös kohta Tekstitys sivuilta 39 ja 41. EXIT TV Painikkeella on kaksi tomintoa. TV:tä katsottaessa: TV/ -toiminnolla siirrytään TV:n katselusta radion kuunteluun ja päinvastoin. Kun olet siirtynyt johonkin valikkoon, EXIT-toiminnolla voidaan poistua valikosta ilman muutoksia. FI 27

28 PÄÄVALIKKO Yleistä Moniin Mediamasterin toimintoihin päästään Päävalikosta. Avaa se painamalla MENU-painiketta. Aina kun haluat palata valikoista (paitsi Asennus- ja Uudelleenasennus-valikoista) normaaliin TV/radio-tilaan, paina EXITpainiketta. TV- ja radiokanavat Tutustu sivun 26 kohtaan TV- ja radiokanavat. Kanavien hallinta Näistä valikoista voit luoda kanavalistoja ja tehdä niihin muutoksia. Voit mm. luoda suosikkilistoja, lisätä, poistaa, nimetä uudelleen kanavia ja vaihtaa niiden järjestystä listoissa. TV-kanavat-listassa kanavat näkyvät satelliittikohtaisessa järjestyksessä. Ensimmäisenä on satelliitin nimi ja sen jälkeen levittäjän nimi, josta käytetään myös nimitystä verkkotunnus (Network identifier - ID). Esimerkkejä verkkotunnuksista ovat DF1 ja Canal+. TV-kanavat-lista voi sisältää satoja kanavia. Luomalla omia suosikkilistoja voit helpottaa kanavien käsittelyä. Tärkeää tietoa kanavien hallinnasta Aluksi valitaan, mitä kanavia halutaan järjestellä. Jos tv:tä katsellessasi painat MENU-näppäintä ja valitset Kanavien hallinta, voit järjestellä TV-kanavia. Tekemällä samat valinnat Mediamasterin radiokanavia kuunnellessasi, pääset järjestelemään radiokanavia. Kun olet valinnut TV- tai radiokanavat, voit näppäimillä valita, mitä listaa haluat järjestellä. FI 28

29 PÄÄVALIKKO Listan luonti Valitsemalla tämän vaihtoehdon voit luoda omia suosikkilistojasi kanavista, joita tavallisesti katsot. Voit myös nimetä jokaisen listan, esimerkiksi Urheilu tai Elokuvat. Kun sitten valitset suosikkilistan, näet luettelon vain kyseiseen listaan kuuluvista kanavista. Kun olet nimennyt listan, paina OK-painiketta, jolloin siirryt Kanavien valinta -valikkoon (ks. seuraava sivu), josta voit valita kanavia luetteloon. Voit tehdä erilliset suosikkilistat TV:lle ja radiolle. Nimeäminen Nimeäminen tapahtuu samalla tavalla riippumatta siitä, oletko nimeämässä listaa ensimmäistä kertaa tai vaihtamassa nimeä. Siirry uuteen merkkikohtaan -painikkeella. Voit poistaa viimeisimmän merkin -painikkeella. Syötä merkit yksi kerrallaan (A...Z, 0...9) -painikkeilla. Voit nopeuttaa kirjoittamista jonkin verran käyttämällä kaksoisnuolipainiketta, joka hyppää 3 merkkiä eteenpäin kerralla. Numerot voidaan syöttää myös kaukosäätimen numeropainikkeilla. Seuraava kirjain näkyy nykyisen yläpuolella ja edellinen sen alapuolella. Voit vaihtaa isoista kirjaimista pieniin ja päinvastoin sinisellä näppäimellä. Listan nimenmuutos Tästä valikosta voit vaihtaa olemassa olevan listan nimen. Käytä rivipainikkeita samalla tavalla kuin listaa luodessasi. Listojen järjestely Jos olet luonut useita suosikkilistoja, voit määrätä järjestyksen, jossa ne ilmestyvät ruutuun. Listan poisto Jos haluat poistaa jonkin suosikkilistan kokonaan, valitse lista ja paina OK-painiketta. FI 29

30 PÄÄVALIKKO Kanavien valinta Tästä valikosta voit lisätä kanavia suosikkilistoihin ja poistaa kanavia. Kanavat valitaan TV-kanavat- tai Radiokanavat-valikoista. Kanava lisätään tai poistetaan painamalla OK-painiketta. Poistetun kanavan merkkinä rivillä oikealla näkyy tyhjä neliö ja lisätyn kanavan merkkinä neliössä näkyy rasti x. Jos suosikkilistassasi on useita satelliitteja ja verkkoja, voit sulkea ne, joita et aio käyttää. Voit avata/sulkea satelliitin tai verkon siten, että valitset sen ensin ja painat painat -painiketta. Suljetun satelliitin/verkon merkkinä rivillä näkyy. Siirry halutun kanavan tai kanavien kohdalle -painikkeilla, kaksoispainikkeella tai numeropainikkeilla ja lisää/poista kanava painamalla sitten OK-painiketta. Kun olet valmis, vahvista valintasi ja poistu valikosta painamalla BACK- tai EXIT-painiketta. Kanavien lukinta Pääset tähän valikkoon vain antamalla salasanasi. Valikosta käsin voit lukita (ja myöhemmin vapauttaa) minkä tahansa jossakin listassa esiintyvän kanavan ja siten estää esimerkiksi lapsia katsomasta sitä. Valitse lukittava kanava ja paina OK-painiketta. Toista sama menettely jokaisen lukittavan kanavan kohdalla. Kun lukitset kanavan yhdessä listassa, kanava lukkiutuu automaattisesti myös muissa listoissa. Lukitun kanavan merkkinä näkyy riippulukko. Jos haluat katsella lukittua kanavaa, laite pyytää salasanaa. Kanavien nimenmuutos Voit muuttaa kanavien nimiä missä tahansa suosikkilistassa. Merkitse kanava, jonka nimen haluat muuttaa, ja paina OK. Esiin tulee nimenmuutoksen valintaikkuna, josta voit muuttaa nykyistä nimeä. Uusi nimi annetaan sivulla 29 kohdan Nimeäminen ohjeiden mukaan. Kun olet muuttanut kanavan nimen, uusi nimi esiintyy kaikissa listoissa, joihin kyseinen kanava kuuluu. FI 30

31 PÄÄVALIKKO Kanavien järjestely Valitsemalla tämän vaihtoehdon voit muuttaa kanavien järjestystä suosikkilistoissa. Merkitse listassa uuteen paikkaan siirrettävä kanava :llä. Paina uudelleen ja merkityn kanavan oikealle puolelle ilmestyy. Siirrä kanava uuteen paikkaan -painikkeilla ja paina OK. Voit myös ensin merkitä useita kanavia ja siirtää ne sitten kerralla. Lisää kukin siirrettävä kanava siirrettävien kanavien joukkoon -painikkeella. Kun kaikki halutut kanavat on näin merkitty ja haluat siirtää koko kanavajoukon, paina uudelleen. Merkityt kanavat muodostavat nyt oman joukkonsa. Ensimmäisen ja viimeisen merkityn kanavan oikealle puolelle ilmestyy. Siirrä nyt kanavajoukko haluttuun kohtaan listassa vastaavilla painikkeilla. Kun kanavat ovat halutussa paikassa, paina OK. Kanavien poisto Kun Kanavien hallinta -valikosta on valittu TV-kanavat, voit myös poistaa kanavia. Huom! Järjestelmä poistaa valitut kanavat pysyvästi. Ainoa tapa saada ne takaisin on käynnistää uusi kanavien etsintä. Kanavan poisto: Valitse poistettava kanava ja paina OK. Ohjelma kysyy, haluatko todella poistaa sen. Jos haluat, vahvista poisto painamalla vielä kerran OK-painiketta. Jos haluat peruuttaa poiston, paina BACK-painiketta. Kanavien poisto listasta Kun vapaat tv-kanavat tai suosikkilistasi on valittu Kanavien järjestely -valikosta, voit poistaa kanavia näistä listoista. Kanavien poisto listasta: Valitse poistettava kanava ja paina OK. Ohjelma kysyy, haluatko todella poistaa sen. Jos haluat, vahvista poisto painamalla vielä kerran OK-painiketta. Jos haluat peruuttaa poiston, paina BACK-painiketta. Listasta poistetut kanavat eivät katoa pysyvästi vaan ne säilyvät TV-kanavat-luettelossa. FI 31

32 PÄÄVALIKKO Kanavien Päivitys Jos satelliitteihin lisätään uusia TV- ja radiokanavia, voit tarkistaa ja automaattisesti päivittää pääkanavien ja vapaiden kanavien luettelot. Uudet kanavat on merkitty tähdellä kanavaluetteloihin. Tarkista kunkin latauksen jälkeen, näkyykö kanavaluetteloissa uusia tähdellä merkittyjä kanavia. Hakemisen aikana vanhat kanavat ovat vaalean sinisiä ja uudet kanavat mustia Kanavien etsintätoiminto valikossa. Neljä vaihtoehtoa ovat: 1 Kaikki määritellyt satelliitit: Tämä hakee ja päivittää luettelot niistä satelliiteista, joiden kanavia katselet. Jos esimerkiksi olet hakenut ja ladannut ASTRA-, THOR- ja SIRIUS-satelliittien kanavia, päivityksen kohteena ovat nämä satelliitit. Huomio: Tämä vaihtoehto on käytettävissä vain, jos TV:ssä on kiinteä antenni. Jos antenni on varustettu moottorilla, et voi valita ensimmäistä riviä. 2 Valittu satelliitti: Tämä hakee ja päivittää luettelot siitä satelliitista, jota parhaillaan katselet televisiossa. 3 Valittu verkko: Tämä hakee ja päivittää luettelot siitä verkosta, johon nykyinen kanava kuuluu. 4 Valittu lähetin: Tämä hakee ja päivittää luettelot siitä lähetinvastaanottimesta, johon nykyinen kanava kuuluu. Voit selvittää, mihin satelliittiin ja verkkoon parhaillaan katselemasi kanava kuuluu, toimimalla seuraavasti: Kun katselet kanavaa, paina ensin OK ja sitten i-painiketta. Kanavien päivitys tietokoneella Uudet kanavat voidaan päivittää myös Internetin kautta tietokoneen avulla. Ohjeet löytyvät osoitteesta FI 32

33 PÄÄVALIKKO Järjestelmäasetukset Tämä valikko avautuu vain PIN-koodilla. Tehtaalla koodiksi on asetettu (Koodia voidaan muuttaa Lapsilukko-valikosta, ks. sivu 40.) Jos haluat räätälöidä järjestelmän itsellesi paremmin sopivaksi, voittehdä joitakin asetuksia Järjestelmäasetukset -valikon alivalikoista. Ota huomioon, että monet näistä toiminnoista ovat samoja kuin Ensiasennuksessa. Kanavanhaku Kanavien etsintä voidaan tehdä eri tavoin. Jos laitteessa on esivalittuja kanavia, voit valita joko Automaattihaku, Manuaalinen tai Valikoiva haku. Jos esivalittuja kanavia ei ole, voit etsiä kanavia vain manuaalisesti tai Valikoiva etsinnän. Automaattihaku Aloita Automaattihaku etsintä valitulta satelliitilta painamalla OK-painiketta. FI 33

34 PÄÄVALIKKO Manuaalinen haku Ennen kuin käynnistät Manuaalisen etsinnän, sinun on ensin syötettävä joitakin parametrejä, jotta kanavan etsintä toimisi. Tiedot, jotka tähän valikkoon on syötettävä, löydät satelliitti-tvlähetyksiä käsittelevistä aikakauslehdistä, Internetistä tai palveluntarjoajalta. Lähetintaajuus: Ilmoita taajuus gigahertseinä (GHz). Jos syötät vahingossa väärän luvun tai lukuja, voit pyyhkiä ne -painikkeella. Polarisaatio: Valitse Vaaka, Pysty, Vasen kierre tai Oikea kierre. Symbolinopeus (MSym/s): Syötä luku numeropainikkeilla. Jos syötät vahingossa väärän luvun tai lukuja, voit pyyhkiä ne -painikkeella. FEC: Valitse Auto tai jokin esiohjelmoiduista arvoista. Verkkohaku: Valitse Kyllä, jos haluat hakea kaikista tiettyyn verkkoon liitetyistä lähettimistä. Antennin kohdistus: Valitse Kyllä jos haluat hakea kaikista tiettyyn verkkoon kytketyistä lähettimistä. Aloita kanavien etsintä painamalla OK-painiketta. Valikoiva haku Tähän valikkoon syötettävät tiedot löytyvät alan lehdistä, joissa käsitellään satelliittilähetysten vastaanottoa, tai palvelun toimittajalta. Tämän valikon avulla voi hakea joitakin "erityisiä" kanavia (muita kuin DVB-standardin mukaisia kanavia), jotka löytyvät vain, jos tähän valikkoon syötetään tarvittavat asetukset. Lähetintaajuus: Ilmoita taajuus gigahertseinä (GHz). Jos syötät vahingossa väärän luvun tai lukuja, voit pyyhkiä ne -painikkeella. Polarisaatio: Valitse Vaaka, Pysty, Vasen kierre tai Oikea kierre. Symbolinopeus (MSym/s): Syötä luku numeropainikkeilla. Jos syötät vahingossa väärän luvun tai lukuja, voit pyyhkiä ne -painikkeella. FEC: Valitse Auto tai jokin esiohjelmoiduista arvoista. PID Video: Syötä videosignaalin PID (Packet Identifier) -tunnus. PID Audio: Syötä audiosignaalin PID-tunnus. PID PCR: Syötä PCR (Programme Clock Reference):n PID-tunnus. Antennin kohdistus: Valitse Kyllä jos haluat hakea kaikista tiettyyn verkkoon kytketyistä lähettimistä. Aloita kanavien haku painamalla OK. FI 34
