1

2 Radan merkkien tekniset toimitusehdot 2 (5) SISÄLTÖ 1 Yleistä Radan merkin valmistaminen Merkin toimittaminen Kiinnittimet Dokumentointi Tyyppipiirustukset Muualla kuin Suomessa valmistetut tuotteet Takuu... 5 LIITE 1 Tyyppipiirustukset

3 Radan merkkien tekniset toimitusehdot 3 (5) 1 Yleistä Näissä teknisissä toimitusehdoissa kuvataan valtion rataverkolla käytettävien, liikenteen hoidossa, liikennöinnissä ja radanpidossa tarvittavien merkkien tekniset vaatimukset sekä merkkien ulkonäkö, valmistuksen vaatimukset ja merkkien kiinnittimet. Näitä teknisiä toimitusehtoja on käytettävä hankittaessa merkkejä valtion rataverkolle. Näistä toimitusehdoista poikkeaminen edellyttää Ratahallintokeskuksen (RHK) lupaa. 2 Radan merkin valmistaminen Radan merkki on valmistettava standardin SFS-EN :2001 kuvaamalla tavalla. Tämän toimitusehdon tyyppipiirustuksissa mainittu heijastava -merkintä tarkoittaa standardin SFS-EN mukaista luokkaa ref 1. Tämän standardin luokan ref 2 heijastusta voi käyttää, mikäli se tilauksessa erikseen mainitaan. Luokan ref 3 mukaista heijastusta ei saa käyttää. Radan merkkien tyyppipiirustuksissa ilmoitetun Helvetica Medium -kirjasimen koko määritetään liitteen 2 mukaisesti. Radan merkissä käytettävän materiaalin on täytettävä standardin SFS-EN vaatimukset. Suositeltava materiaali on 3 mm alumiini. Merkeissä T-250 T-258 materiaalin paksuus ei saa olla yli 3 mm. Radan merkin etupinnan on oltava suora. Merkin jäykkyyden on oltava standardin SFS-EN mukainen. Radan merkkien tyyppipiirustuksissa esitetyt reiät on sijoitettava merkkiin keskeisesti, ellei muuta ole mainittu. Radan merkissä ei saa olla mitään teräviä reunoja tai särmiä. Radan merkin merkinnät on tehtävä Tiehallinnon liikennemerkkeihin hyväksymillä materiaaleilla. Tiehallinto pitää luetteloa hyväksytyistä materiaaleista. Radan merkissä tulee olla merkintä valmistajasta, valmistusajankohdasta ja kalvomateriaalista. Yksipuoliseen merkkiin merkintä on tehtävä merkin taustaan. Kaksipuoliseen merkkiin merkintä on tehtävä merkin oikeaan yläkulmaan enintään 1000 mm 2 alalle. Yksipuolisen radan merkin taustan tulee olla harmaa tai AL-kromatoitu.

4 Radan merkkien tekniset toimitusehdot 4 (5) Radan merkin kalvon ja pohjamateriaalin on täytettävä Tiehallinnon julkaisussa TIEH kalvojen ja pohjamateriaalien kylmänkestävyydelle asettamat vaatimukset. 3 Merkin toimittaminen 4 Kiinnittimet 5 Dokumentointi 6 Tyyppipiirustukset Radan merkki on toimitettava siten, että kalvoihin ei kuljetuksen tai asennuksen aikana synny läpi meneviä halkeamia tai luettavuutta haittaavia naarmuja, eikä kalvo irtoa. Merkki kiinnitetään pylvääseen kuumasinkityillä kiinnittimillä tai muilla, ominaisuuksiltaan vastaavilla kiinnittimillä. Kiinnittimien on kestettävä samat kuormitukset kuin muiden rakenneosien. Kiinnikkeiden mukana on toimitettava ruuvit ja muut kiinnitystarvikkeet kiinnittimen kiinnittämiseksi radan merkkeihin ja pylväisiin. Kiinnittimet eivät saa muodostaa sähkögalvaanista paria ratajohtopylväiden sinkityksen kanssa. Korroosion torjunta on arvioitava standardin SFS-ENV , Eurocode 3, kuvaamalla tavalla. Kuumasinkityksen on täytettävä standardissa EN-ISO 1461 kuvatut vaatimukset. Jokaisen toimituserän mukana on toimitettava erikseen eri materiaaleja koskevat hoito- ja puhdistusohjeet, joista on käytävä ilmi mahdolliset lämpötila- ja puhdistusainerajoitukset. Merkkien tyyppipiirustukset on kuvattu liitteessä 1. 7 Muualla kuin Suomessa valmistetut tuotteet Tuotteet, jotka on valmistettu tai saatettu markkinoille toisessa Euroopan unionin jäsenmaassa tai muussa Euroopan talousalueeseen kuuluvassa maassa, tulee katsoa hakemuksesta tässä julkaisussa esitettyjen laatuvaatimusten mukaiseksi seuraavin edellytyksin: Testaukset ja tarkastukset valmistajamaassa on suoritettu Suomessa käytettävien tai vastaavan laatu- ja turvallisuustason antavien muiden menetelmien ja vaatimusten mukaisesti ja tulokset osoittavat tuotteen täyttävän sille asetetut vaatimukset.

5 Radan merkkien tekniset toimitusehdot 5 (5) 8 Takuu Testaukset ja tarkastukset suorittanut laitos on valmistajamaan näihin tehtäviin hyväksymä. Merkin takuuaika on merkkiin merkitystä valmistusajankohdasta lukien viisi vuotta.

6 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /1 (163) Merkki Piirustusnro Pvm 1 NOPEUSMERKIT Nopeusmerkki T-101A Nopeusmerkki, pieni merkki T-101B Nopeusmerkin etumerkki T-102A Nopeusmerkin etumerkki, pieni merkki T-102B Etäisyyttä ilmoittava lisäkilpi T-109 Merkitty nopeus päättyy T-110 Merkitty nopeus päättyy, pieni merkki T-110A Erityiskohteen nopeusmerkki T-111 Erityiskohteen nopeusmerkki, nuoli oikealle T-111A Erityiskohteen nopeusmerkki, nuoli vasemmalle T-111B Erityiskohteen nopeusmerkki, nuoli molempiin T-111C suuntiin JKV nopeus T-115 JKV nopeus, pieni merkki T-115A 2 SÄHKÖRATAMERKIT Ratajohtopylvään tunnus T-118 Yhdistetty ajolangan ripustuskohta T-118A Erotusjakson etumerkki T-120 Ajojohdin päättyy T-121 Ajojohdin päättyy, pieni merkki T-121A Erotusjakso alkaa T-122 Erotusjakso päättyy T-123 Laske virroitin T-124A Nosta virroitin T-125 Ryhmityseristinmerkki T-126 Ryhmityseristinmerkki T-126A Vaarallinen jännite T-127B Kuormausalue T-129A Lastningsområde T-129B Ajolangan korkeus alle 6,0 m T-130A Sähköradan rakennustyön varoitusmerkki T-131A Hengenvaaramerkki T-132 Laske virroitin merkin etumerkki T PAIKANTAMISMERKIT Kilometrimerkki T-135 Metrimerkki T-136 Ratajohtopylvään metrimerkki T-137A Ratajohtopylvään metrimerkki, desimaalilla T-137B Liikenteen kilometrimerkki T-138 Lyhyt kilometri T-139 Sijainnin tarkentava lisäkilpi T-3

7 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /2 (163) Merkki Piirustusnro Pvm 4 JKV-MERKIT JKV alkaa T-140A JKV alkaa, pieni merkki T-140B JKV päättyy T-141A JKV päättyy, pieni merkki T-141B JKV rakennusalue alkaa T-142A JKV rakennusalue päättyy -merkki T-143A Baliisiryhmämerkki T-144A Baliisiryhmämerkki, nuoli oikealle T-144B Baliisiryhmämerkki, nuoli vasemmalle T-144C Baliisiryhmämerkki, nuoli molempiin suuntiin T-144D 5 SEISMERKIT Seismerkki T-150B Seismerkki, pieni merkki T-150C Seislevy T-151A 6 LIIKENNEPAIKAN MERKIT Liikennepaikan raja T-164 Liikennepaikan vaihtotyön raja T-165 Matkustajalaiturin ennakkomerkki T-166 Linjavaihdemerkki T AURAUSMERKIT Nosta terät pistemäinen este / Sulje siivet T-170A Nosta terät alue T-170B 8 OPASTIMIIN KUULUVAT MERKIT Pätemättömyysmerkki T-180 Pätemättömyysmerkki, valoaukon peittävä T-182 Vaihtotyö sallittu T-195 Opastimen tunnus T-252 Lukitusopastimen tunnus T-252A Raideopastimen tunnus T-253 Raideopastimen vaakatunnus T-253A Raideopastimen tunnus T-253B Suojastusopastimen tunnus T-254 Tasoristeysopastimen tunnus T-256 Esiopastimen tunnus T-257 Pääopastimen tunnus, kolmivaloinen taustalevy, keltainen T-258A

8 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /3 (163) Merkki Piirustusnro Pvm Pääopastimen tunnus, kaksivaloinen taustalevy, T-258B keltainen Pääopastimen tunnus, kolmivaloinen taustalevy, T-258C valkoinen Pääopastimen tunnus, kaksivaloinen taustalevy, T-258D valkoinen Junakulkutien päätekohta -merkki T-259 Junakulkutien päätekohta -tunnus T-261 Junakulkutien päätekohta -tunnus T-262 Junakulkutien päätekohta -tunnus T-262A 9 VAIHTEISIIN KUULUVAT MERKIT Aukiajettavan vaihteen merkki T-191 Kääntyväkärkisen risteyksen lisäkilpi T-192 Vaihteen merkki T-196 Raiteensulun merkki T-197A Vaihteen tunnus T-201 Risteysvaihteen tunnus T-204 Vaihteen lämmitysmuuntajan tunnus T PYSÄHTYMISPAIKKAMERKIT Pysähdyspaikkamerkki T-271A Pysähdyspaikkamerkki, nuoli oikealle T-271B Pysähdyspaikkamerkki, nuoli vasemmalle T-271C Pysähdyspaikkamerkki, nuoli molempiin suuntiin T-271D Junan pituusmerkki T-272A Junan pituusmerkki, nuoli oikealle T-272B Junan pituusmerkki, nuoli vasemmalle T-272C Junan pituusmerkki, nuoli molempiin suuntiin T-272D 11 IHMISIÄ OHJAAVAT MERKIT Kulku kielletty T-330A Suojavyöhykemerkki T-332B 12 RAJAMERKIT Raiteen rajamerkki, kiskomaalaus T-291 Alueen rajamerkki, vaihdepiiri T-307 Alueen rajamerkki, vaihdepiiri, nuoli oikealle T-307A Alueen rajamerkki, vaihdepiiri, nuoli vasemmalle T-307B Alueen rajamerkki, vaihdepiiri, nuoli molempiin T-307C suuntiin Alueen rajamerkki, vaihdepiiri, kolmirivinen T-309

9 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /4 (163) Merkki Piirustusnro Pvm Alueen rajamerkki, vaihdepiiri, kolmirivinen, nuoli T-309A oikealle Alueen rajamerkki, vaihdepiiri, kolmirivinen, nuoli T-309B vasemmalle Alueen rajamerkki, vaihdepiiri, kolmirivinen, nuoli T-309C molempiin suuntiin Alueen rajamerkki, vaihdepiiri, pieni merkki T-311 Alueen rajamerkki, vaihdepiiri, pieni merkki, nuoli T-311A oikealle Alueen rajamerkki, vaihdepiiri, pieni merkki, nuoli T-311B vasemmalle Alueen rajamerkki, vaihdepiiri, pieni merkki, nuoli T-311C molempiin suuntiin Alueen rajamerkki, ulkopuolinen alue T-312 Alueen rajamerkki, ulkopuolinen alue, nuoli oikealle T-312A Alueen rajamerkki, ulkopuolinen alue, nuoli T-312B vasemmalle Alueen rajamerkki, ulkopuolinen alue, nuoli T-312C molempiin suuntiin Alueen rajamerkki, ulkopuolinen alue, pieni merkki T-313 Alueen rajamerkki, ulkopuolinen alue, pieni merkki, T-313A nuoli oikealle Alueen rajamerkki, ulkopuolinen alue, pieni merkki, T-313B nuoli vasemmalle Alueen rajamerkki, ulkopuolinen alue, pieni merkki, T-313C nuoli molempiin suuntiin Alueen rajamerkki, ulkopuolinen alue, kolmirivinen T-314 Alueen rajamerkki, ulkopuolinen alue, kolmirivinen, T-314A nuoli oikealle Alueen rajamerkki, ulkopuolinen alue, kolmirivinen, T-314B nuoli vasemmalle Alueen rajamerkki, ulkopuolinen alue, kolmirivinen, T-314C nuoli molempiin suuntiin Valtion rataverkon rajamerkki, nuoli oikealle T-315 Valtion rataverkon rajamerkki, nuoli vasemmalle T-315A Alueen rajamerkki, ulkopuolinen alue, kolmirivinen, T-316 pieni merkki Alueen rajamerkki, ulkopuolinen alue, kolmirivinen, T-316A pieni merkki, nuoli oikealle Alueen rajamerkki, ulkopuolinen alue, kolmirivinen, T-316B pieni merkki, nuoli vasemmalle Alueen rajamerkki, ulkopuolinen alue, kolmirivinen, T-316C pieni merkki, nuoli molempiin suuntiin Alueen rajamerkki, vaihdepiiri, kolmirivinen, pieni T-317 merkki Alueen rajamerkki, vaihdepiiri, kolmirivinen, pieni merkki, nuoli oikealle T-317A

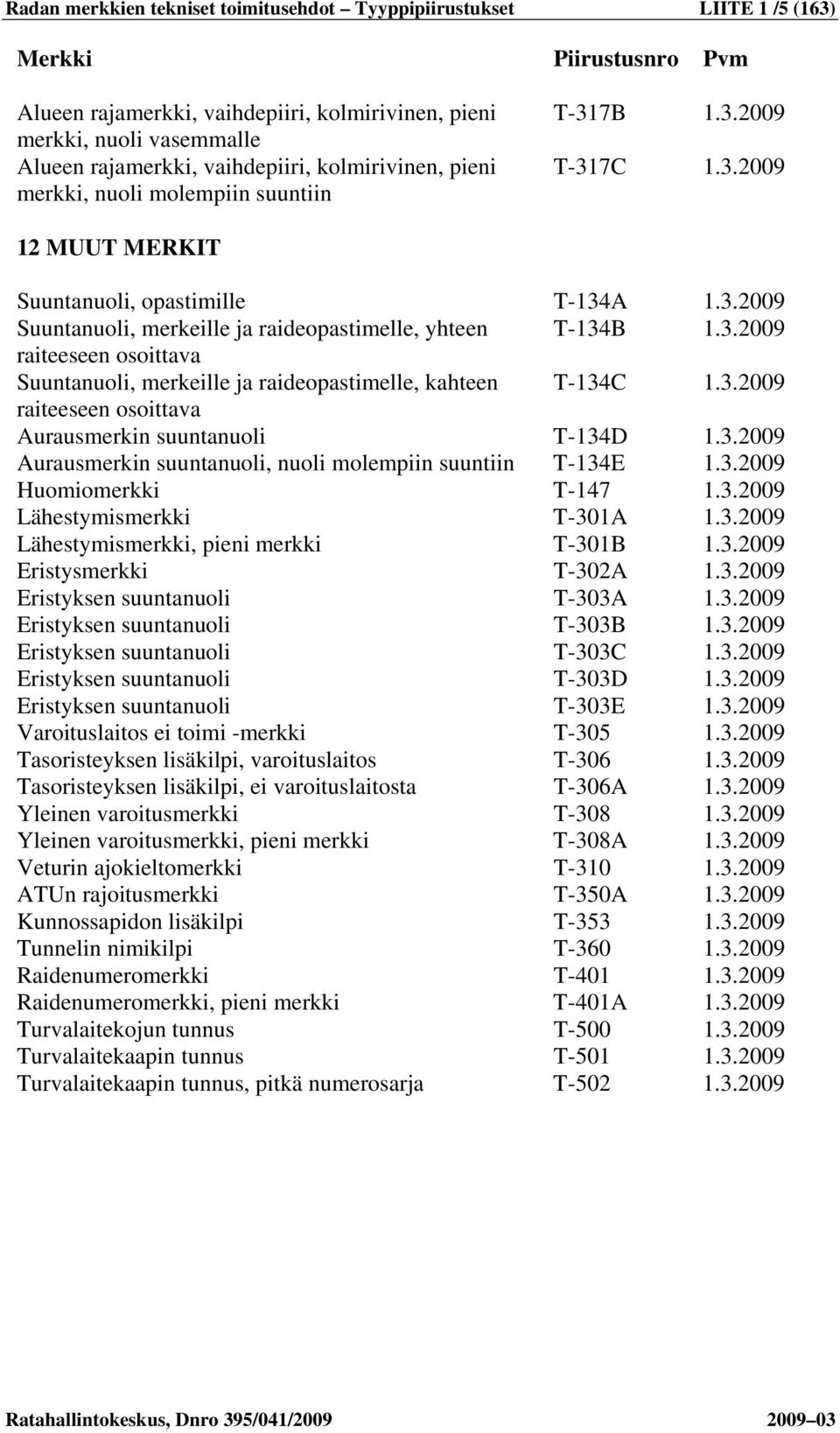

10 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /5 (163) Merkki Piirustusnro Pvm Alueen rajamerkki, vaihdepiiri, kolmirivinen, pieni merkki, nuoli vasemmalle Alueen rajamerkki, vaihdepiiri, kolmirivinen, pieni merkki, nuoli molempiin suuntiin T-317B T-317C 12 MUUT MERKIT Suuntanuoli, opastimille T-134A Suuntanuoli, merkeille ja raideopastimelle, yhteen T-134B raiteeseen osoittava Suuntanuoli, merkeille ja raideopastimelle, kahteen T-134C raiteeseen osoittava Aurausmerkin suuntanuoli T-134D Aurausmerkin suuntanuoli, nuoli molempiin suuntiin T-134E Huomiomerkki T-147 Lähestymismerkki T-301A Lähestymismerkki, pieni merkki T-301B Eristysmerkki T-302A Eristyksen suuntanuoli T-303A Eristyksen suuntanuoli T-303B Eristyksen suuntanuoli T-303C Eristyksen suuntanuoli T-303D Eristyksen suuntanuoli T-303E Varoituslaitos ei toimi -merkki T-305 Tasoristeyksen lisäkilpi, varoituslaitos T-306 Tasoristeyksen lisäkilpi, ei varoituslaitosta T-306A Yleinen varoitusmerkki T-308 Yleinen varoitusmerkki, pieni merkki T-308A Veturin ajokieltomerkki T-310 ATUn rajoitusmerkki T-350A Kunnossapidon lisäkilpi T-353 Tunnelin nimikilpi T-360 Raidenumeromerkki T-401 Raidenumeromerkki, pieni merkki T-401A Turvalaitekojun tunnus T-500 Turvalaitekaapin tunnus T-501 Turvalaitekaapin tunnus, pitkä numerosarja T-502

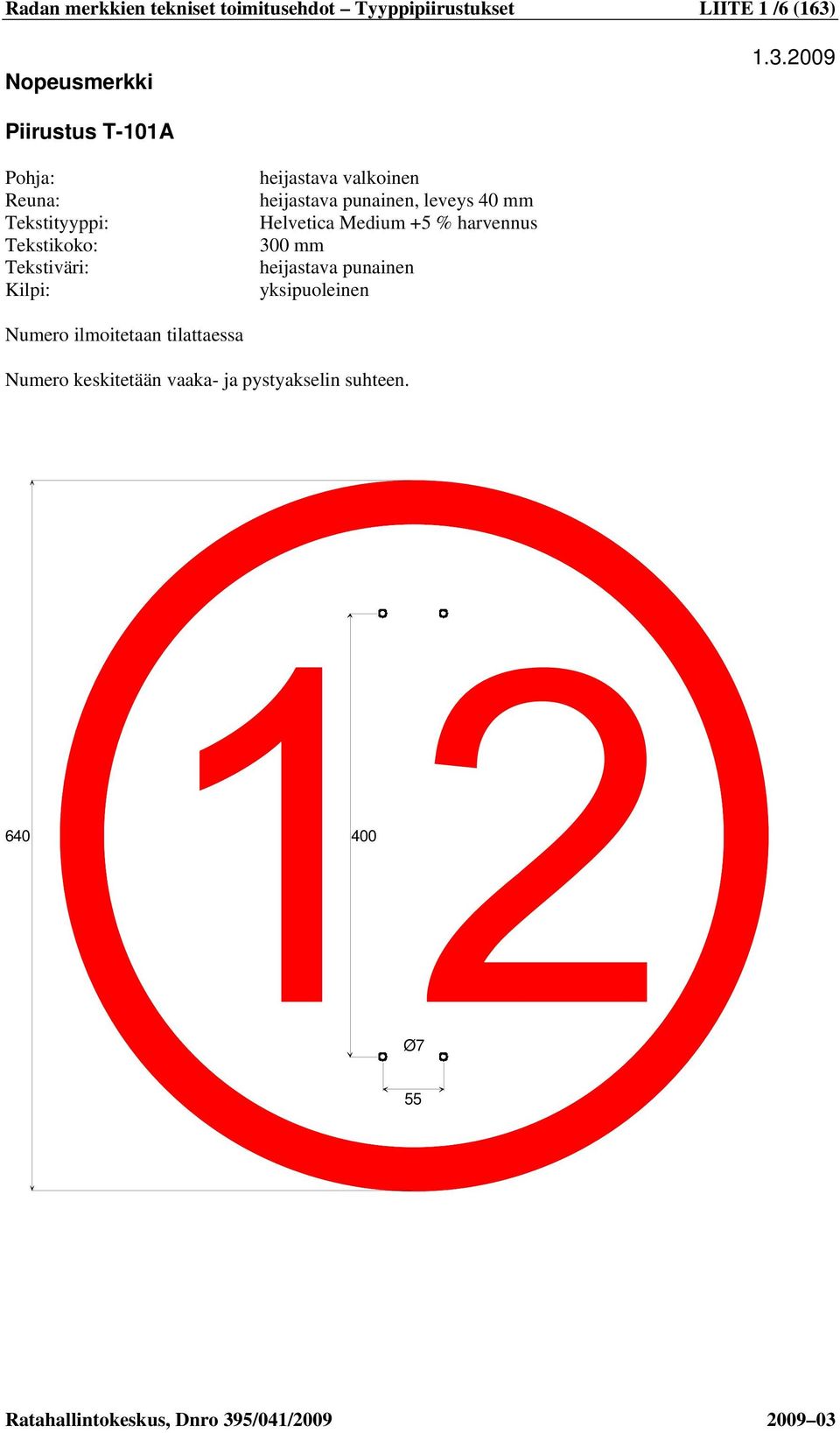

11 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /6 (163) Nopeusmerkki Piirustus T-101A Reuna: heijastava valkoinen heijastava punainen, leveys 40 mm 300 mm heijastava punainen Numero ilmoitetaan tilattaessa Numero keskitetään vaaka- ja pystyakselin suhteen

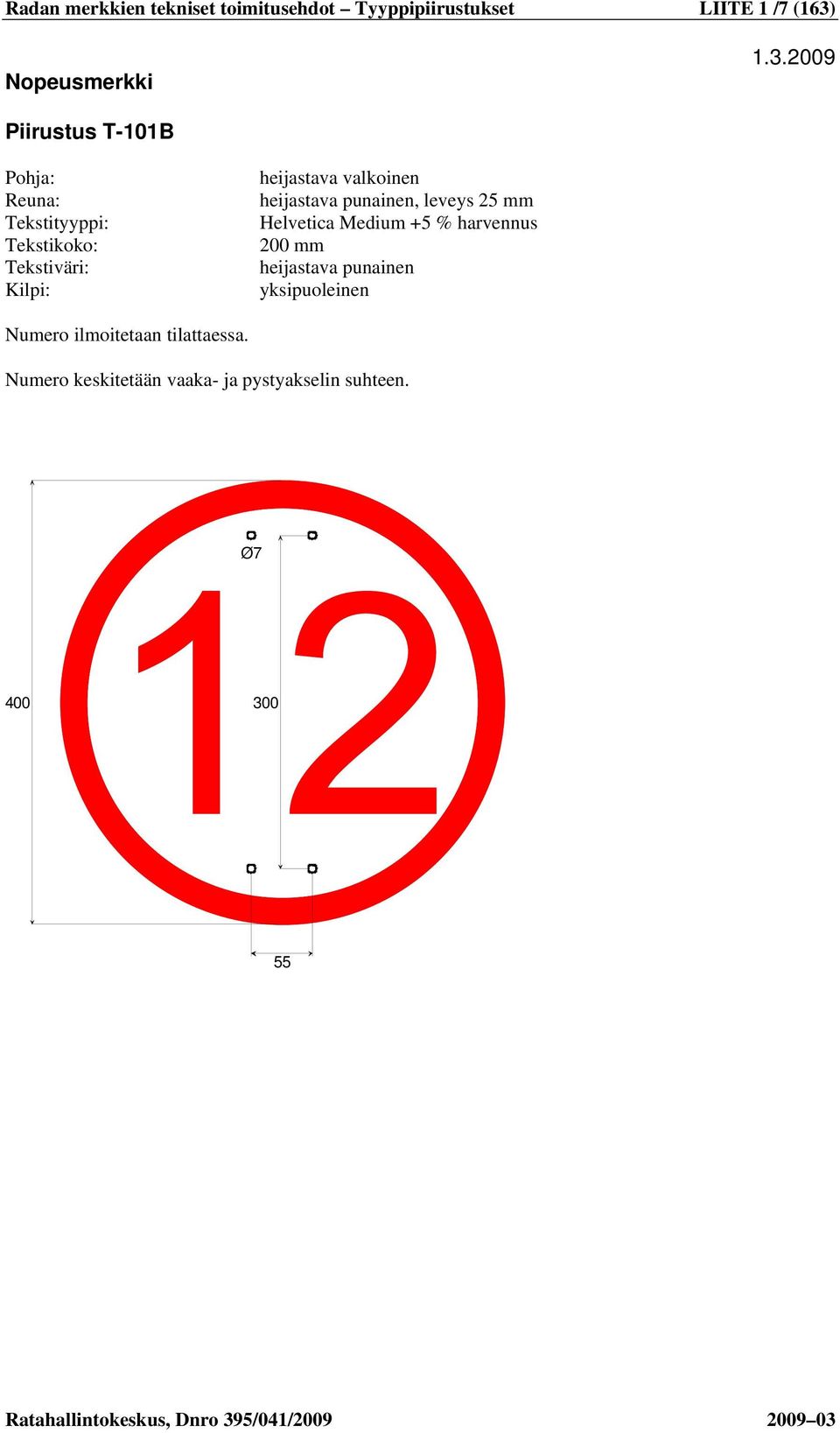

12 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /7 (163) Nopeusmerkki Piirustus T-101B Reuna: heijastava valkoinen heijastava punainen, leveys 25 mm 200 mm heijastava punainen Numero ilmoitetaan tilattaessa. Numero keskitetään vaaka- ja pystyakselin suhteen

13 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /8 (163) Nopeusmerkin etumerkki Piirustus T-102A Reuna: heijastava valkoinen heijastava punainen, leveys 40 mm 200 mm heijastava punainen Numero ilmoitetaan tilattaessa. Numero keskitetään pystyakselin suhteen. Tasasivuinen kolmio. 370 R

14 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /9 (163) Nopeusmerkin etumerkki Piirustus T-102B Reuna: heijastava valkoinen heijastava punainen, leveys 23 mm 110 mm heijastava punainen Numero ilmoitetaan tilattaessa. Numero keskitetään pystyakselin suhteen. Tasasivuinen kolmio R

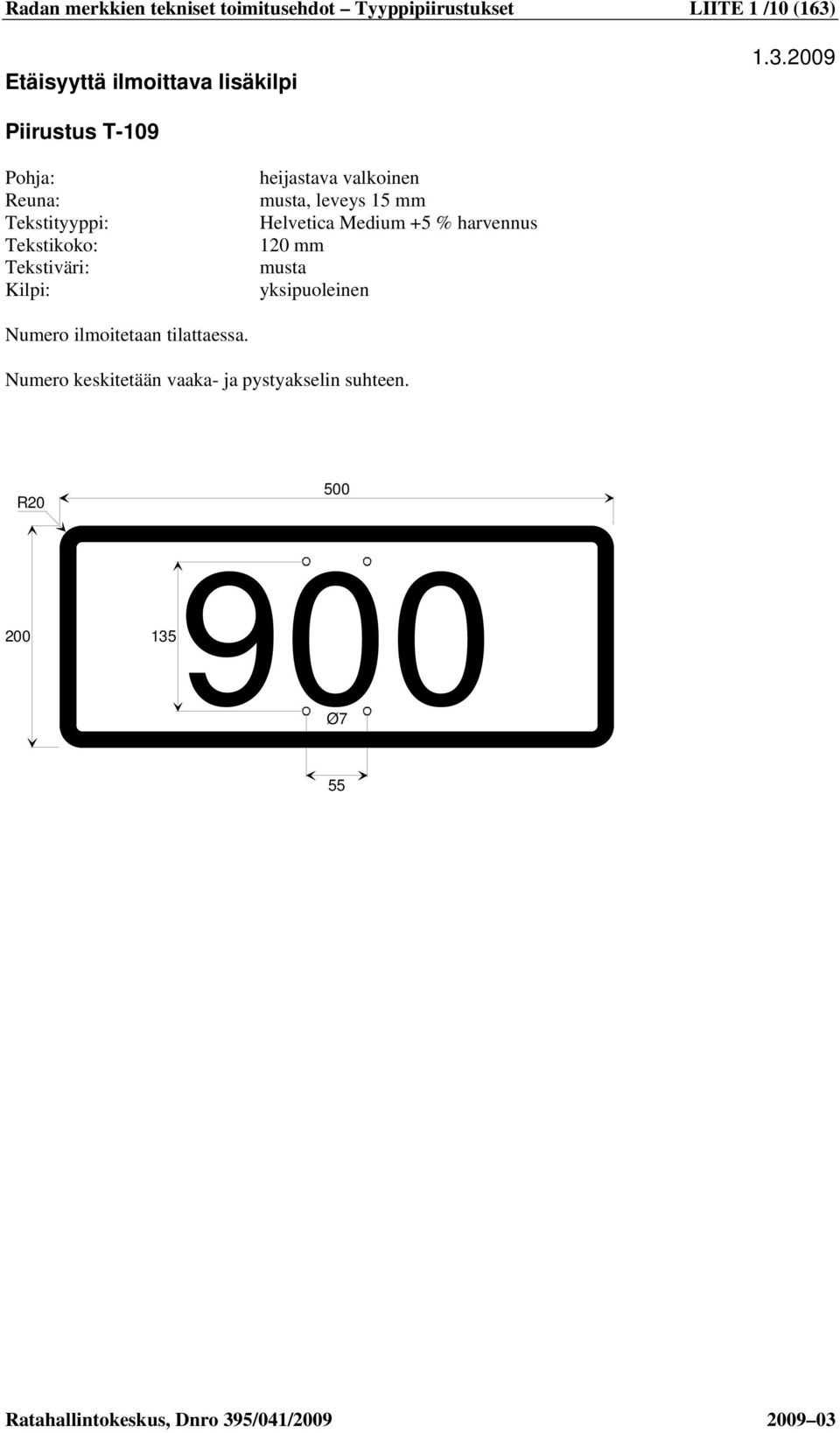

15 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /10 (163) Etäisyyttä ilmoittava lisäkilpi Piirustus T-109 Reuna: heijastava valkoinen, leveys 15 mm 120 mm Numero ilmoitetaan tilattaessa. Numero keskitetään vaaka- ja pystyakselin suhteen. R

16 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /11 (163) Merkitty nopeus päättyy Piirustus T-110 Reuna: Poikkiraita: heijastava valkoinen heijastava punainen, leveys 65 mm heijastava punainen, leveys 52 mm 45 O

17 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /12 (163) Merkitty nopeus päättyy Piirustus T-110A Reuna: Poikkiraita: heijastava valkoinen heijastava punainen, leveys 40 mm heijastava punainen, leveys 32 mm 45 O

18 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /13 (163) Erityiskohteen nopeusmerkki Piirustus T-111 Reuna: heijastava valkoinen heijastava punainen, leveys 15 mm 110 mm nopeus, 40 mm muu teksti heijastava punainen Numero ja teksti ilmoitetaan tilattaessa. Numero ja teksti keskitetään pystyakselin suhteen. R km/h 25 Vaaka km/h Kääntöpöytä 60 35

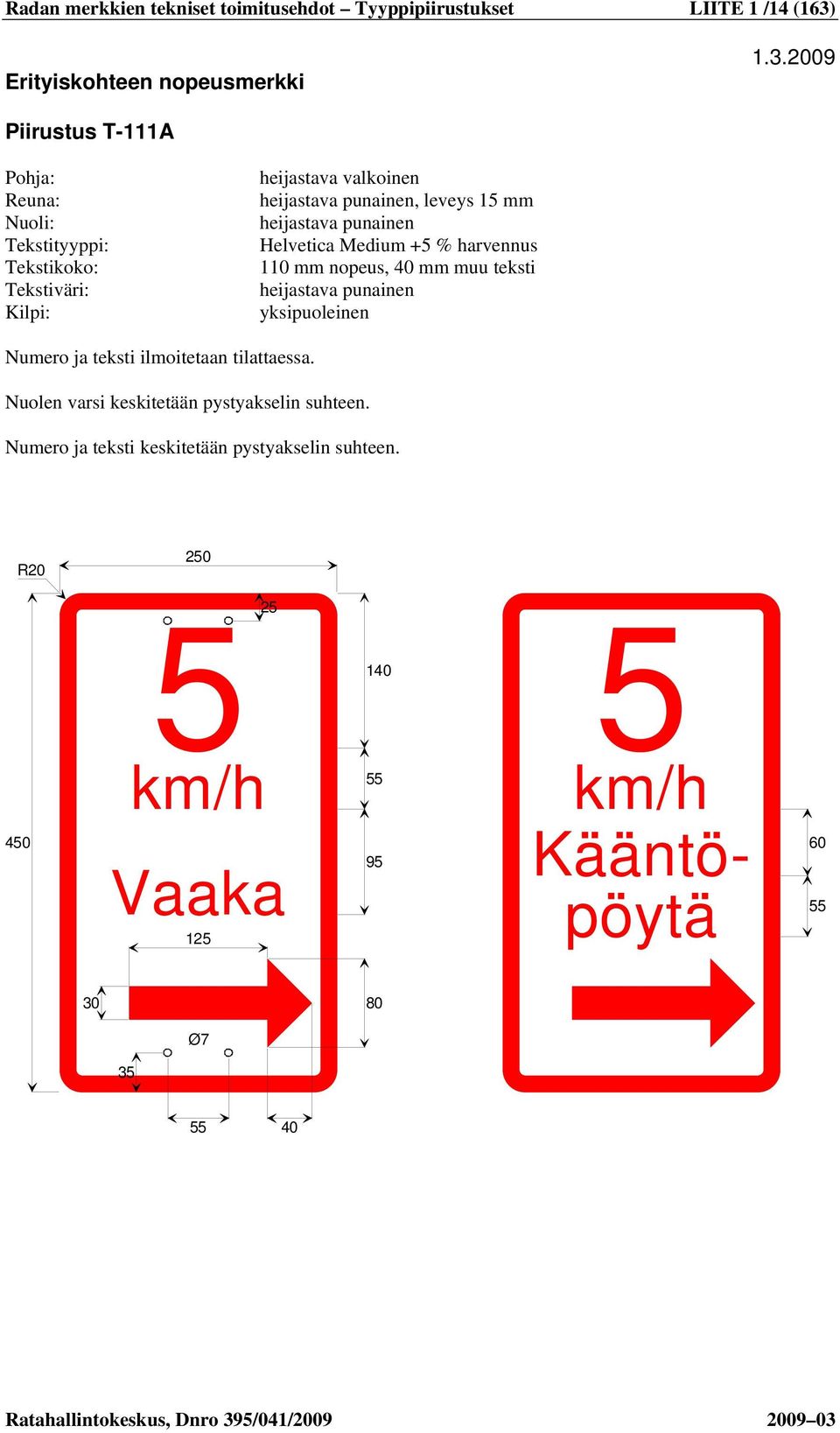

19 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /14 (163) Erityiskohteen nopeusmerkki Piirustus T-111A Reuna: Nuoli: heijastava valkoinen heijastava punainen, leveys 15 mm heijastava punainen 110 mm nopeus, 40 mm muu teksti heijastava punainen Numero ja teksti ilmoitetaan tilattaessa. Nuolen varsi keskitetään pystyakselin suhteen. Numero ja teksti keskitetään pystyakselin suhteen. R km/h Vaaka km/h Kääntöpöytä

20 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /15 (163) Erityiskohteen nopeusmerkki Piirustus T-111B Reuna: Nuoli: heijastava valkoinen heijastava punainen, leveys 15 mm heijastava punainen 110 mm nopeus, 40 mm muu teksti heijastava punainen Numero ja teksti ilmoitetaan tilattaessa. Nuolen varsi keskitetään pystyakselin suhteen. Numero ja teksti keskitetään pystyakselin suhteen. R km/h Vaaka km/h Kääntöpöytä

21 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /16 (163) Erityiskohteen nopeusmerkki Piirustus T-111C Reuna: Nuoli: heijastava valkoinen heijastava punainen, leveys 15 mm heijastava punainen 110 mm nopeus, 40 mm muu teksti heijastava punainen Numero ja teksti ilmoitetaan tilattaessa. Nuolen varsi keskitetään pystyakselin suhteen. Numero ja teksti keskitetään pystyakselin suhteen. R km/h Vaaka km/h Kääntöpöytä

22 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /17 (163) JKV nopeus Piirustus T-115 Reuna: heijastava valkoinen heijastava punainen, leveys 40 mm 200 mm heijastava punainen Teksti keskitetään vaaka- ja pystyakselin suhteen

23 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /18 (163) JKV nopeus Piirustus T-115A Reuna: heijastava valkoinen heijastava punainen, leveys 25 mm 125 mm heijastava punainen Teksti keskitetään vaaka- ja pystyakselin suhteen. 400 JKV 300

24 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /19 (163) Ratajohtopylvään tunnus Piirustus T-118 Helvetica Medium 50 mm Numero ilmoitetaan tilattaessa B

25 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /20 (163) Yhdistetty ajolangan ripustuskohta Piirustus T-118A Taustalevy 370 x 325 mm, kun ratajohtopylvään tunnus on enintään 7 merkkiä. Taustalevyn väri harmaa. Merkkien väli 10 mm sekä etäisyys reunasta vähintään 10 mm. Keskitys pystyakselin suhteen. R AJOLANGAN KORKEUS ALLE 6,0 m

26 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /21 (163) Erotusjakson etumerkki Piirustus T-120 Reuna: heijastava sininen heijastava valkoinen, leveys 65 mm R

27 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /22 (163) Ajojohdin päättyy Piirustus T-121 Kuviot: heijastava valkoinen heijastava sininen R40 400

28 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /23 (163) Ajojohdin päättyy Piirustus T-121A Kuviot: heijastava valkoinen heijastava sininen R20 70

29 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /24 (163) Erotusjakso alkaa Piirustus T-122 Reuna: Kuviot: heijastava sininen heijastava valkoinen, leveys 65 mm heijastava valkoinen Kuviot keskitetään pystyakselin suhteen. R

30 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /25 (163) Erotusjakso päättyy Piirustus T-123 Reuna: Kuvio: heijastava sininen heijastava valkoinen, leveys 65 mm heijastava valkoinen Kuvio keskitetään vaaka- ja pystyakselin suhteen. R

31 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /26 (163) Laske virroitin Piirustus T-124A Reuna: Kuvio: heijastava valkoinen heijastava punainen, leveys 45 mm heijastava punainen Kuvio keskitetään vaaka- ja pystyakselin suhteen. R

32 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /27 (163) Nosta virroitin Piirustus T-125 Reuna: Kuvio: heijastava sininen heijastava valkoinen, leveys 65 mm heijastava valkoinen Kuvio keskitetään pystyakselin suhteen R

33 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /28 (163) Ryhmityseristinmerkki Piirustus T mm heijastava keltainen Numero ilmoitetaan tilattaessa. Numero keskitetään vaaka- ja pystyakselin suhteen. R

34 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /29 (163) Ryhmityseristinmerkki Piirustus T-126A 40 mm heijastava keltainen Teksti ilmoitetaan tilattaessa. Teksti keskitetään vaaka- ja pystyakselin suhteen. R A

35 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /30 (163) Vaarallinen jännite Piirustus T-127B heijastava keltainen 100 mm Numero ja teksti keskitetään pystyakselin suhteen. R kv

36 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /31 (163) Kuormausalue Piirustus T-129A heijastava keltainen punainen 40 mm ja 20 mm heijastava punainen ja Teksti keskitetään pystyakselin suhteen. R KUORMAUSALUE Hengenvaarallinen jännite sähköradan rakenteissa volttia Noudata kuormaus- ja purkamisohjeita 120 Turvaetäisyys 3 metriä Yleinen hätänumero 112 RATAHALLINTOKESKUS

37 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /32 (163) Lastningsområde Piirustus T-129B heijastava keltainen punainen 40 mm ja 20 mm heijastava punainen ja Teksti keskitetään pystyakselin suhteen. R LASTNINGSOMRÅDE Livsfarlig spänning i den elektriska banan volt Följ lastnings- och avlastningsinstruktionerna 120 Säkerhetsavstånd 3 meter Allmänt nödnummer 112 BANFÖRVALTNINGSCENTRALEN

38 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /33 (163) Ajolangan korkeus alle 6,0 m Piirustus T-130A Reuna: valkoinen punainen, leveys 10 mm 20 mm punainen Teksti keskitetään pystyakselin suhteen. R AJOLANGAN KORKEUS ALLE 6,0 m 40 40

39 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /34 (163) Sähköradan rakennustyön varoitusmerkki Piirustus T-131A Materiaali: säältä suojattu kartonki tai vastaava keltainen punainen 20 mm ja 10 mm punainen ja Päivämäärä ja kellonaika ilmoitetaan tilattaessa. 297 VAROITUS! Ajojohtimiin kytketään voltin jännite 420 VARNING! volts spänning kopplas på kontaktledningarna den pp.kk klo hh:mm RATAHALLINTOKESKUS BANFÖRVALTNINGSCENTRALEN

40 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /35 (163) Hengenvaaramerkki Piirustus T-132 keltainen 20 mm Kuvio tasasivuinen kolmio. R Hengenvaara Livsfara

41 27 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /36 (163) Laske virroitin merkin etumerkki Piirustus T-133 Reuna: Kuviot: heijastava valkoinen heijastava punainen, leveys 45 mm heijastava punainen Yläkuvio keskitetään pystyakselin suhteen. R

42 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /37 (163) Suuntanuoli Piirustus T-134A Reuna: Kuvio: heijastava valkoinen heijastava punainen, leveys 25 mm heijastava punainen R

43 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /38 (163) Suuntanuoli Piirustus T-134B Reuna: Kuvio: heijastava valkoinen tai heijastava keltainen heijastava punainen, heijastava sininen tai, leveys 15 mm heijastava väri sama kuin reunassa Väri ilmoitetaan tilattaessa. R

44 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /39 (163) Suuntanuoli Piirustus T-134C Reuna: Kuvio: heijastava valkoinen tai heijastava keltainen heijastava punainen, heijastava sininen tai, leveys 15 mm heijastava väri sama kuin reunassa Väri ilmoitetaan tilattaessa. R

45 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /40 (163) Aurausmerkin suuntanuoli Piirustus T-134D Reuna: Kuvio: heijastava keltainen, leveys 10 mm R

46 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /41 (163) Aurausmerkin suuntanuoli Piirustus T-134E Reuna: Kuvio: heijastava keltainen, leveys 10 mm R

47 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /42 (163) Kilometrimerkki Piirustus T-135 valkoinen 150 mm Numero ilmoitetaan tilattaessa. Valmistus pareittain. Kiinnitys tolppaan. Kalvotuspuoli huomioitava kiinnitysreikien ja pyöristysten suhteen. Numero keskitetään pystyakselin suhteen. R Ø

48 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /43 (163) Kiinnitys tunnelissa Kilometrimerkki 60 O 535 mm Mutterit M24 Kilvet 535 x 240 mm kahdella ruostumattomalla pultilla M6 x 20 mm ja kilpeä vasten muoviprikalla varustettuna. 335 mm Kallio 100 Ankkurit Ø 24 ankkurointisyvyys 400 mm 200 mm Hitsatut sinkityt teräsosat kanta 8 mm kehikko 5 mm 100 t=8 200 Aluslevy 80 x 80 x 5 reikä Ø Ø 40 Kallio t=5 Ø Aluslevyt

49 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /44 (163) Metrimerkki Piirustus T-136 valkoinen Helvetica Medium 75 mm Numero ilmoitetaan tilattaessa. Numero keskitetään vaaka- ja pystyakselin suhteen. R Ø5

50 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /45 (163) Ratajohtopylvään metrimerkki Piirustus T-137A valkoinen 40 mm Numero ilmoitetaan tilattaessa. Numero keskitetään vaaka- ja pystyakselin suhteen. R

51 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /46 (163) Ratajohtopylvään metrimerkki Piirustus T-137B valkoinen 40 mm, pilkun jälkeen 30 mm Numero ilmoitetaan tilattaessa. Numero keskitetään vaaka- ja pystyakselin suhteen. R ,0

52 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /47 (163) Liikenteen kilometrimerkki Piirustus T-138 Reuna: heijastava vihreä heijastava valkoinen, leveys 20 mm 250 mm (nelimerkkisessä 185 mm) heijastava valkoinen Numero ilmoitetaan tilattaessa. Numero keskitetään vaaka- ja pystyakselin suhteen. R

53 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /48 (163) Kiinnitys tunnelissa Liikenteen kilometrimerkki 700 mm 500 mm 100 Kallio 60 O 100 Ankkurit Ø 24 ankkurointisyvyys 400 mm Mutterit M24 Kilvet 700 x 500 mm neljällä ruostumattomalla pultilla M6 x 20 mm ja kilpeä vasten muoviprikalla varustettuna. 200 mm Hitsatut sinkityt teräsosat kanta 8 mm kehikko 5 mm Aluslevy 80 x 80 x 5 reikä Ø 26 t= Ø Kallio t=5 Ø Aluslevyt

54 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /49 (163) Lyhyt kilometri Piirustus T-139 Reuna: heijastava vihreä heijastava valkoinen, leveys 20 mm numero 250 mm (nelimerkkisessä 185 mm), teksti 80 mm heijastava valkoinen Numero ilmoitetaan tilattaessa. Numero ja teksti keskitetään pystyakselin suhteen. R LYHYT KM 60

55 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /50 (163) JKV alkaa Piirustus T-140A heijastava keltainen 140 mm Teksti keskitetään vaaka- ja pystyakselin suhteen. R

56 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /51 (163) JKV alkaa Piirustus T-140B heijastava keltainen 80 mm Teksti keskitetään vaaka- ja pystyakselin suhteen. R JKV

57 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /52 (163) JKV päättyy Piirustus T-141A Viiva: heijastava keltainen, leveys 20 mm 140 mm Teksti keskitetään vaaka- ja pystyakselin suhteen. R

58 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /53 (163) JKV päättyy Piirustus T-141B Viiva: heijastava keltainen, leveys 10 mm 80 mm Teksti keskitetään vaaka- ja pystyakselin suhteen. R JKV

59 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /54 (163) JKV rakennusalue alkaa Piirustus T-142A heijastava keltainen "JKV" 100 mm, muu teksti 30 mm Teksti keskitetään pystyakselin suhteen. R JKV RAKENNUSALUE

60 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 / (163) JKV rakennusalue päättyy Piirustus T-143A Viiva: heijastava keltainen, leveys 20 mm "JKV" 100 mm, muu teksti 30 mm Teksti keskitetään pystyakselin suhteen. R JKV RAKENNUSALUE

61 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /56 (163) Baliisiryhmämerkki Piirustus T-144A heijastava keltainen Helvetica Medium 200 mm Kirjain keskitetään pystyakselin suhteen. R

62 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /57 (163) Baliisiryhmämerkki Piirustus T-144B Nuoli: heijastava keltainen Helvetica Medium 200 mm Nuolen varsi keskitetään pystyakselin suhteen. Kirjain keskitetään pystyakselin suhteen. R

63 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /58 (163) Baliisiryhmämerkki Piirustus T-144C Nuoli: heijastava keltainen Helvetica Medium 200 mm Nuolen varsi keskitetään pystyakselin suhteen. Kirjain keskitetään pystyakselin suhteen. R

64 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /59 (163) Baliisiryhmämerkki Piirustus T-144D Nuoli: heijastava keltainen Helvetica Medium 200 mm Nuolen varsi keskitetään pystyakselin suhteen. Kirjain keskitetään pystyakselin suhteen. R

65 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /60 (163) Huomiomerkki Piirustus T-147 Materiaali: keltainen alumiiniputki ja harjateräs Putken päähän keltainen heijastinteippi ja muovihattu. Asennus harjateräksellä maahan tai ilman harjaterästä huomioitavaan kohteeseen. Putken pituus ilmoitetaan tilattaessa. 100 Muovihattu 100 Ø20 Alumiiniputki L= Ø15 Alumiiniputki L= Kiristyspultti M12x20 mutteri hitsattu putken pintaan Teräsputki sisähalkaisija 25 mm Harjateräs 25 mm L=700 mm Det 1 5 Det 1 Harjateräksen pää työstetään litteäksi.

66 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /61 (163) Seismerkki Piirustus T-150B Reuna: Kuvio: heijastava valkoinen heijastava punainen, leveys 35 mm heijastava punainen Kuvio keskitetään vaaka- ja pystyakselin suhteen. R R60 R1400

67 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /62 (163) Seismerkki Piirustus T-150C Reuna: Kuvio: heijastava valkoinen heijastava punainen, leveys 25 mm heijastava punainen R R20 R465 93

68 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /63 (163) Seislevy Piirustus T-151A Reuna: Kuvio: heijastava valkoinen heijastava punainen, leveys 35 mm heijastava punainen Kuvio keskitetään vaaka- ja pystyakselin suhteen. R

69 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /64 (163) Liikennepaikan raja Piirustus T-164 Reuna: heijastava oranssi, leveys 20 mm (ei harvennusta nelikirjaimisissa) 160 mm Teksti ilmoitetaan tilattaessa. Teksti keskitetään vaaka- ja pystyakselin suhteen. R

70 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /65 (163) Liikennepaikan vaihtotyön raja Piirustus T-165 Reuna: Viiva: heijastava oranssi, leveys 20 mm, leveys 30 mm (ei harvennusta nelikirjaimisissa) 160 mm Teksti ilmoitetaan tilattaessa. Teksti keskitetään vaaka- ja pystyakselin suhteen. R

71 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /66 (163) Matkustajalaiturin ennakkomerkki R Piirustus T-166 heijastava sininen Helvetica Medium 80 mm heijastava valkoinen Teksti ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. R a t o k y l ä

72 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /67 (163) Linjavaihdemerkki Piirustus T-167 heijastava sininen 50 mm valkoinen Teksti ilmoitetaan tilattaessa. Teksti keskitetään vaaka- ja pystyakselin suhteen. R POUTIAI- NEN 50

73 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /68 (163) Aurausmerkki, nosta terät pistemäinen este / sulje siivet Piirustus T-170A heijastava keltainen kaksipuoleinen R

74 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /69 (163) Aurausmerkki, nosta terät alue Piirustus T-170B Viiva: heijastava keltainen, leveys 25 mm kaksipuoleinen R

75 R10 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /70 (163) Pätemättömyysmerkki Piirustus T-180 ja valkoinen

76 50 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /71 (163) Pätemättömyysmerkki Piirustus T-182 Kuvio: valkoinen 280 Merkin kiinnitysrauta 320 S=3 28 Ø10 Valoaukon peitelevy kiinnitetään niittaamalla 300

77 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /72 (163) Aukiajettavan vaihteen merkki Piirustus T-191 Helvetica Medium 250 mm heijastava valkoinen kaksipuoleinen Kirjain keskitetään vaaka- ja pystyakselin suhteen. R Ø

78 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /73 (163) Kääntyväkärkisen risteyksen lisäkilpi Piirustus T-192 heijastava keltainen 20 mm Teksti keskitetään pystyakselin suhteen. R TARKISTA MYÖS KÄÄNTYVÄ RISTEYS

79 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /74 (163) Vaihtotyö sallittu Piirustus T-195 heijastava valkoinen 50 mm Teksti keskitetään pystyakselin suhteen Ei koske vaihtotyötä R Opastimen taustalevy

80 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /75 (163) Vaihteen merkki Piirustus T-196 heijastava keltainen ja heijastava valkoinen numero keltaisella pohjalla 120 mm ja valkoisella pohjalla 80 mm teksti keltaisella pohjalla 65 mm ja valkoisella pohjalla 50 mm kaksipuoleinen Numero ilmoitetaan tilattaessa. Numero sivuihin A1 ja B1. "Perus" -teksti tarvittaessa vain tilauksessa ilmoitettuun sivuun A2 tai B1. Numero ja teksti keskitetään pystyakselin suhteen sivuille Perus 140 A1 A2 B1 R B1 B P er A u s A1 A1 A2

81 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /76 (163) Raiteensulun merkki Piirustus T-197A heijastava punainen ja heijastava valkoinen punaisella pohjalla 120 mm ja valkoisella pohjalla 80 mm heijastava valkoinen ja kaksipuoleinen Numero ilmoitetaan tilattaessa. Numero sivuihin A1 ja B1. Numero keskitetään pystyakselin suhteen sivuille A1 A2 B1 R B1 B A A1 A1 A2

82 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /77 (163) Vaihteen tunnus Piirustus T-201 heijastava keltainen 90 mm kaksipuoleinen Numero ilmoitetaan tilattaessa. Numero keskitetään pystyakselin suhteen. R Ø

83 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /78 (163) Risteysvaihteen tunnus Piirustus T-204 heijastava keltainen 90 mm ja 50 mm kaksipuoleinen ellei tilauksessa muuta mainita Numero ja kirjaimet ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. R a b Ø

84 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /79 (163) Vaihteen lämmitysmuuntajan tunnus Piirustus T-205 heijastava keltainen 75 mm Numero ilmoitetaan tilattaessa. R

85 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /80 (163) Opastimen tunnus Piirustus T-252 valkoinen numero 75 mm ja teksti 90 mm Kirjain ja numero ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. R P Ø

86 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /81 (163) Lukitusopastimen tunnus Piirustus T-252A valkoinen numero 75 mm ja teksti 90 mm Numero ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. R L Ø

87 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /82 (163) Raideopastimen tunnus Piirustus T-253 heijastava valkoinen Helvetica Medium 80 mm Teksti ja numero ilmoitetaan tilattaessa. Teksti keskitetään vaaka- ja pystyakselin suhteen. Murtoluvut asemoitava yhdelle riville. R10 90 T

88 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /83 (163) Raideopastimen tunnus Piirustus T-253A heijastava valkoinen 80 mm (kuusimerkkinen 70 mm) Teksti ja numero ilmoitetaan tilattaessa. Teksti keskitetään vaaka- ja pystyakselin suhteen. R T253A

89 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /84 (163) Raideopastimen tunnus Piirustus T-253B heijastava valkoinen Helvetica Medium 80 mm Teksti ja numero ilmoitetaan tilattaessa. Teksti keskitetään vaaka- ja pystyakselin suhteen. Murtoluvut asemoitava yhdelle riville. R10 90 T B

90 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /85 (163) Suojastusopastimen tunnus Piirustus T-254 valkoinen numero 75 mm ja kirjain 60 mm Kirjain ja numero ilmoitetaan tilattaessa. Numero keskitetään kirjaimen vasemmalla puolella olevaan vapaan tilaan. R , p 60

91 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /86 (163) Tasoristeysopastimen tunnus Piirustus T-256 valkoinen Kirjain 120 mm ja numero 45 mm Numero ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. R Ø

92 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /87 (163) Esiopastimen tunnus Piirustus T-257 valkoinen 75 mm Teksti ja numero ilmoitetaan tilattaessa. Tunnus keskitetään vaaka- ja pystyakselin suhteen. R EoP Ø

93 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /88 (163) Pääopastimen tunnus Piirustus T-258A heijastava keltainen Helvetica Medium 160 mm R Tunnus ilmoitetaan tilattaessa. Tunnus keskitetään vaaka- ja pystyakselin suhteen

94 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /89 (163) Pääopastimen tunnus Piirustus T-258B heijastava keltainen Helvetica Medium 125 mm Tunnus ilmoitetaan tilattaessa. Tunnus keskitetään vaaka- ja pystyakselin suhteen. R E

95 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /90 (163) Pääopastimen tunnus Piirustus T-258C valkoinen Helvetica Medium 160 mm R Tunnus ilmoitetaan tilattaessa. Tunnus keskitetään vaaka- ja pystyakselin suhteen

96 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /91 (163) Pääopastimen tunnus Piirustus T-258D valkoinen Helvetica Medium 125 mm Tunnus ilmoitetaan tilattaessa. Tunnus keskitetään vaaka- ja pystyakselin suhteen. R E

97 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /92 (163) Junakulkutien päätekohta -merkki Piirustus T oranssi ja Halkaisijaltaan 60 mm putki. Putken pituus ilmoitetaan tilattaessa

98 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /93 (163) Junakulkutien päätekohta -tunnus Piirustus T-261 Reuna: Kuvio: heijastava valkoinen heijastava punainen, leveys 15 mm heijastava punainen Helvetica Medium 100 mm heijastava punainen R Numero ilmoitetaan tilattaessa Numero keskitetään pystyakselin suhteen

99 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /94 (163) Junakulkutien päätekohta -tunnus Piirustus T-262 Reuna: heijastava valkoinen, leveys 10 mm Helvetica Medium 100 mm Kirjain ja numero ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. R F F F

100 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /95 (163) Junakulkutien päätekohta -tunnus Piirustus T-262A Reuna: heijastava valkoinen heijastava punainen, leveys 15 mm Helvetica Medium 100 mm heijastava punainen Kirjain ja numero ilmoitetaan tilattaessa. Tunnus keskitetään vaaka- ja pystyakselin suhteen. R E

101 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /96 (163) Pysähdyspaikkamerkki Piirustus T-271A heijastava sininen Helvetica Medium 120 mm heijastava valkoinen Kirjain keskitetään pystyakselin suhteen. R P 340

102 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /97 (163) Pysähdyspaikkamerkki Piirustus T-271B Nuoli: heijastava sininen heijastava valkoinen Helvetica Medium 120 mm heijastava valkoinen Kirjain keskitetään pystyakselin suhteen. Nuolen varsi keskitetään pystyakselin suhteen. R P

103 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /98 (163) Pysähdyspaikkamerkki Piirustus T-271C Nuoli: heijastava sininen heijastava valkoinen Helvetica Medium 120 mm heijastava valkoinen Kirjain keskitetään pystyakselin suhteen. Nuolen varsi keskitetään pystyakselin suhteen. R P

104 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /99 (163) Pysähdyspaikkamerkki Piirustus T-271D Nuoli: heijastava sininen heijastava valkoinen Helvetica Medium 120 mm heijastava valkoinen Kirjain keskitetään pystyakselin suhteen. Nuolen varsi keskitetään pystyakselin suhteen. R P

105 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /100 (163) Junan pituusmerkki Piirustus T-272A heijastava sininen Helvetica Medium 120 mm heijastava valkoinen Numero ilmoitetaan tilattaessa. Numero keskitetään pystyakselin suhteen. R

106 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /101 (163) Junan pituusmerkki Piirustus T-272B Nuoli: heijastava sininen heijastava valkoinen Helvetica Medium 120 mm heijastava valkoinen Numero ilmoitetaan tilattaessa. Numero keskitetään pystyakselin suhteen. Nuolen varsi keskitetään pystyakselin suhteen. R

107 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /102 (163) Junan pituusmerkki Piirustus T-272C Nuoli: heijastava sininen heijastava valkoinen Helvetica Medium 120 mm heijastava valkoinen Numero ilmoitetaan tilattaessa. Numero keskitetään pystyakselin suhteen. Nuolen varsi keskitetään pystyakselin suhteen. R

108 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /103 (163) Junan pituusmerkki Piirustus T-272D Nuoli: heijastava sininen heijastava valkoinen Helvetica Medium 120 mm heijastava valkoinen Numero ilmoitetaan tilattaessa. Numero keskitetään pystyakselin suhteen. Nuolen varsi keskitetään pystyakselin suhteen. R

109 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /104 (163) Rajamerkki, kiskomaalaus Piirustus T-291 punainen ja valkoinen Korkeus kiskoprofiilin mukaan 60E1 54E1 K43 K mm 85 mm 75 mm 65 mm rajamerkin kohta

110 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /105 (163) Lähestymismerkki Piirustus T-301A Reuna: Vinopiena: heijastava valkoinen heijastava punainen, leveys 30 mm heijastava punainen, leveys 62 mm R O

111 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /106 (163) Lähestymismerkki Piirustus T-301B Reuna: Vinopiena: heijastava valkoinen heijastava punainen, leveys 15 mm heijastava punainen, leveys 30 mm R O

112 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /107 (163) Eristysmerkki Piirustus T-302A heijastava keltainen Helvetica Medium 200 mm kaksipuoleinen, molemmilla puolilla kirjaimen sakarat samaan suuntaan Kirjain keskitetään vaaka- ja pystyakselin suhteen. R

113 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /108 (163) Eristyksen suuntanuoli Piirustus T-303A Kuvio: heijastava keltainen Kuvio keskitetään vaaka-akselin suhteen. R

114 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /109 (163) Eristyksen suuntanuoli Piirustus T-303B Kuvio: heijastava keltainen Kuvio keskitetään vaaka-akselin suhteen. R

115 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /110 (163) Eristyksen suuntanuoli Piirustus T-303C Kuvio: heijastava keltainen Kuvio keskitetään vaaka-akselin suhteen. R

116 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /111 (163) Eristyksen suuntanuoli Piirustus T-303D Kuvio: heijastava keltainen Kuvio keskitetään vaaka-akselin suhteen. R

117 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /112 (163) Eristyksen suuntanuoli Piirustus T-303E Kuvio: heijastava keltainen Kuvio keskitetään vaaka-akselin suhteen. R

118 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /113 (163) Varoituslaitos ei toimi Piirustus T-305 Reuna: heijastava keltainen heijastava punainen, leveys 15 mm 50 mm Teksti keskitetään pystyakselin suhteen. 450 R Varoituslaitos ei toimi Varningsanläggningen fungerar ej

119 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /114 (163) Tasoristeyksen lisäkilpi, varoituslaitos Piirustus T-306 heijastava sininen tasoristeyksen nimi ja puhelinnumerot 10 mm, muu teksti 6 mm heijastava valkoinen Tilattaessa ilmoitetaan: - tasoristeyksen nimi (RATOKYLÄ) - puhelinnumero (PPPPPPPPP) - km -lukema (KKKK MMMM) - koordinaatit (i ja p) RATOKYLÄ KKKK MMMM YLEINEN HÄTÄNUMERO 112 i = yyyyyyy p = xxxxxxx SOITA HÄIRIÖSTÄ PPPPPPPPP

120 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /115 (163) Tasoristeyksen lisäkilpi, ei varoituslaitosta Piirustus T-306A sininen (voi olla myös heijastava) tasoristeyksen nimi ja puhelinnumero 10 mm, muu teksti 6 mm valkoinen (voi olla myös heijastava) Tilattaessa ilmoitetaan: - tasoristeyksen nimi (RATOKYLÄ) - km -lukema (KKKK MMMM) - koordinaatit (i ja p) RATOKYLÄ KKKK MMMM i = yyyyyyy p = xxxxxxx YLEINEN HÄTÄNUMERO

121 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /116 (163) Alueen rajamerkki Piirustus T-307 Reuna: heijastava oranssi, leveys 15 mm "RAJA" 80 mm ja tunnus 60 mm Teksti ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. R RAJA Tunnus jatkuu

122 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /117 (163) Alueen rajamerkki Piirustus T-307A Reuna: Nuoli: heijastava oranssi, leveys 15 mm "RAJA" 80 mm ja tunnus 60 mm Teksti ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. Nuolen varsi keskitetään pystyakselin suhteen. R RAJA Tunnus jatkuu

123 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /118 (163) Alueen rajamerkki Piirustus T-307B Reuna: Nuoli: heijastava oranssi, leveys 15 mm "RAJA" 80 mm ja tunnus 60 mm Teksti ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. Nuolen varsi keskitetään pystyakselin suhteen. R RAJA 600 Tunnus jatkuu

124 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /119 (163) Alueen rajamerkki Piirustus T-307C Reuna: Nuoli: heijastava oranssi, leveys 15 mm "RAJA" 80 mm ja tunnus 60 mm Teksti ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. Nuolen varsi keskitetään pystyakselin suhteen. R RAJA 600 Tunnus jatkuu

125 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /120 (163) Yleinen varoitusmerkki Piirustus T-308 Reuna: heijastava valkoinen heijastava punainen, leveys 70 mm Tasasivuinen kolmio 700 R35

126 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /121 (163) Yleinen varoitusmerkki Piirustus T-308A Reuna: heijastava valkoinen heijastava punainen, leveys 40 mm Tasasivuinen kolmio 400 R20

127 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /122 (163) Alueen rajamerkki Piirustus T-309 Reuna: heijastava oranssi, leveys 15 mm "RAJA" 80 mm ja tunnus 60 mm Teksti ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. R RAJA 680 Tunnus kolmella rivillä

128 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /123 (163) Alueen rajamerkki Piirustus T-309A Reuna: Nuoli: heijastava oranssi, leveys 15 mm "RAJA" 80 mm ja tunnus 60 mm Teksti ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. Nuolen varsi keskitetään pystyakselin suhteen. R RAJA 680 Tunnus kolmella rivillä

129 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /124 (163) Alueen rajamerkki Piirustus T-309B Reuna: Nuoli: heijastava oranssi, leveys 15 mm "RAJA" 80 mm ja tunnus 60 mm Teksti ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. Nuolen varsi keskitetään pystyakselin suhteen. R RAJA 680 Tunnus kolmella rivillä

130 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /125 (163) Alueen rajamerkki Piirustus T-309C Reuna: Nuoli: heijastava oranssi, leveys 15 mm "RAJA" 80 mm ja tunnus 60 mm Teksti ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. Nuolen varsi keskitetään pystyakselin suhteen. R RAJA 680 Tunnus kolmella rivillä

131 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /126 (163) Veturin ajokieltomerkki Piirustus T-310 Reuna: Poikkiviiva: heijastava valkoinen heijastava punainen, leveys 50 mm heijastava punainen

132 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /127 (163) Alueen rajamerkki Piirustus T-311 Reuna: heijastava oranssi, leveys 15 mm "RAJA" 50 mm ja tunnus 40 mm Teksti ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. R RAJA Tunnus jatkuu

133 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /128 (163) Alueen rajamerkki Piirustus T-311A Reuna: Nuoli: heijastava oranssi, leveys 15 mm "RAJA" 50 mm ja tunnus 40 mm Teksti ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. Nuolen varsi keskitetään pystyakselin suhteen. R RAJA Tunnus jatkuu

134 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /129 (163) Alueen rajamerkki Piirustus T-311B Reuna: Nuoli: heijastava oranssi, leveys 15 mm "RAJA" 50 mm ja tunnus 40 mm Teksti ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. Nuolen varsi keskitetään pystyakselin suhteen. R RAJA Tunnus jatkuu

135 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /130 (163) Alueen rajamerkki Piirustus T-311C Reuna: Nuoli: heijastava oranssi, leveys 15 mm "RAJA" 50 mm ja tunnus 40 mm Teksti ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. Nuolen varsi keskitetään pystyakselin suhteen. R RAJA Tunnus jatkuu

136 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /131 (163) Alueen rajamerkki Piirustus T-312 Reuna: heijastava oranssi ja heijastava valkoinen, leveys 15 mm "RAJA" 80 mm ja tunnus 60 mm Teksti ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. R RAJA Tunnus jatkuu

137 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /132 (163) Alueen rajamerkki Piirustus T-312A Reuna: Nuoli: heijastava oranssi ja heijastava valkoinen, leveys 15 mm "RAJA" 80 mm ja tunnus 60 mm Teksti ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. Nuolen varsi keskitetään pystyakselin suhteen. R RAJA Tunnus jatkuu

138 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /133 (163) Alueen rajamerkki Piirustus T-312B Reuna: Nuoli: heijastava oranssi ja heijastava valkoinen, leveys 15 mm "RAJA" 80 mm ja tunnus 60 mm Teksti ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. Nuolen varsi keskitetään pystyakselin suhteen. R RAJA Tunnus jatkuu

139 Radan merkkien tekniset toimitusehdot Tyyppipiirustukset LIITE 1 /134 (163) Alueen rajamerkki Piirustus T-312C Reuna: Nuoli: heijastava oranssi ja heijastava valkoinen, leveys 15 mm "RAJA" 80 mm ja tunnus 60 mm Teksti ilmoitetaan tilattaessa. Teksti keskitetään pystyakselin suhteen. Nuolen varsi keskitetään pystyakselin suhteen. R RAJA Tunnus jatkuu
