1 RT Tuotetieto 1 Tuotetieto joulukuu 2014 RT korvaa RT 461/X Talo Talo 90 X33 SfB 1 (6) ATK-konesalien kokonaisratkaisut, AET Flexible Space-järjestelmät, asennuslattiat, korokelattiat Oy Atlas Environment Ab Oy Atlas Environment Ab on erikoistunut atk-konesalien kokonaisratkaisuihin ja korkealaatuisten muunneltavien toimistotilojen rakenteisiin. Yritys tarjoaa kansainvälisesti tunnettujen päämiesten ja luotettavien yhteistyökumppaneiden tuotteita ja palveluja. Oy Atlas Environment Ab:n toiminta perustuu yli 20 vuoden kokemukseen ja ammattitaitoon. Ficolo Oy, Ulvila

atk-konesalien kokonaisratkaisuihin ja korkealaatuisten muunneltavien toimistotilojen rakenteisiin.

2 RT Tuotetieto 2 asennuslattiat Esimerkkejä levytyypeistä HDAI 38 HDSt 38 Pistekuorma 2,0 kn SFS-EN 12825, luokka 1 Paloluokitus B2/F30 (DIN 4102) Pistekuorma 4,0 kn SFS-EN 12825, luokka 3 Paloluokitus B1/F30 (DIN 4102) puolijohtavalla liimalla liimattu pintamateriaali puolijohtavalla liimalla liimattu pintamateriaali 38 korkeapainepuristettu lastulevy alumiinifolio 38,5 korkeapainepuristettu lastulevy galvanoitu 0,5 mm teräspelti CS CSSt Pistekuorma 3,0 kn SFS-EN 12825, luokka 2 Paloluokitus A2/F30 (DIN 4102) Pistekuorma 5,0 kn SFS-EN 12825, luokka 5 Paloluokitus A2/F30 (DIN 4102) 36 kalsiumsulfaattilevy 36,5 kalsiumsulfaattilevy galvanoitu 0,5 mm teräspelti Puolijohtavassa rakenteessa suositellaan ESD-suojattuja tiloja määrittävän normin SFS-EN soveltamista. Oy Atlas Environment Ab:sta saa tietoa myös muista levyvaihtoehdoista. Lataa asennuslattioiden työselitykset sivuilta

korkeapainepuristettu lastulevy galvanoitu 0,5 mm teräspelti CS CSSt Pistekuorma 3,0 kn SFS-EN 12825, luokka 2 Paloluokitus A2/F30 (DIN 4102) Pistekuorma 5,0 kn SFS-EN 12825, luokka 5 Paloluokitus

3 RT Tuotetieto 3 asennuslattiat Asennuslattiat ovat elementtityyppisiä koottavia ja avattavia rakenteita, joita käytetään: tietokonekeskuksissa tele-, serveri- ja sähkötiloissa muuntamoissa valvontakeskuksissa laboratorioissa puhdastiloissa korkeatasoisissa muunneltavissa toimistotiloissa. Asennuslattioiden alle voidaan sijoittaa kaikki tarvittava tekniikka, sähkö- ja datakaapelointi ja putkistot. Myös ilmastointi voidaan hoitaa asennuslattian kautta. Alusrakenteet Asennuslattiajalkojen on oltava kokoteräksiset ja säädettävät. Yläpäiden väliin asennetaan välituet, mikäli lattian korkeus ja sivuttaisvakavuus sitä edellyttävät. Asennuslattioiden valinnassa on otettava huomioon seuraavat seikat: Kantavuus määritellään koko rakenteelle. Levyjen pistekuormitettavuus on määräävä tekijä ja sen osalta on huomioitava myös varmuuskerroin. Alusrakenteen jalkojen rakenteellinen lujuus vaikuttaa koko kohteen turvallisuuteen. Neliökuormitettavuuden määrittelemisessä on huomioitava sekä levyjen että alusrakenteen lujuus, joka on riippuvainen myös asennuslattian korkeudesta. Sähkönjohtavuus määritellään kokonaisvaltaisesti siten, että se käsittää pintamateriaalin, levyrakenteen ja alusrakenteen osat. Myös lattian maadoittamiselle on oltava ohje. Paloluokitus määritellään koko rakenteelle. Profiiliputkirakenteinen alusrakenne mahdollistaa suuret kuormitettavuudet ja enemmän tilaa vievät asennukset.

Asennuslattioiden alle voidaan sijoittaa kaikki tarvittava tekniikka, sähkö- ja datakaapelointi ja putkistot. Myös ilmastointi voidaan hoitaa asennuslattian kautta.

4 RT Tuotetieto 4

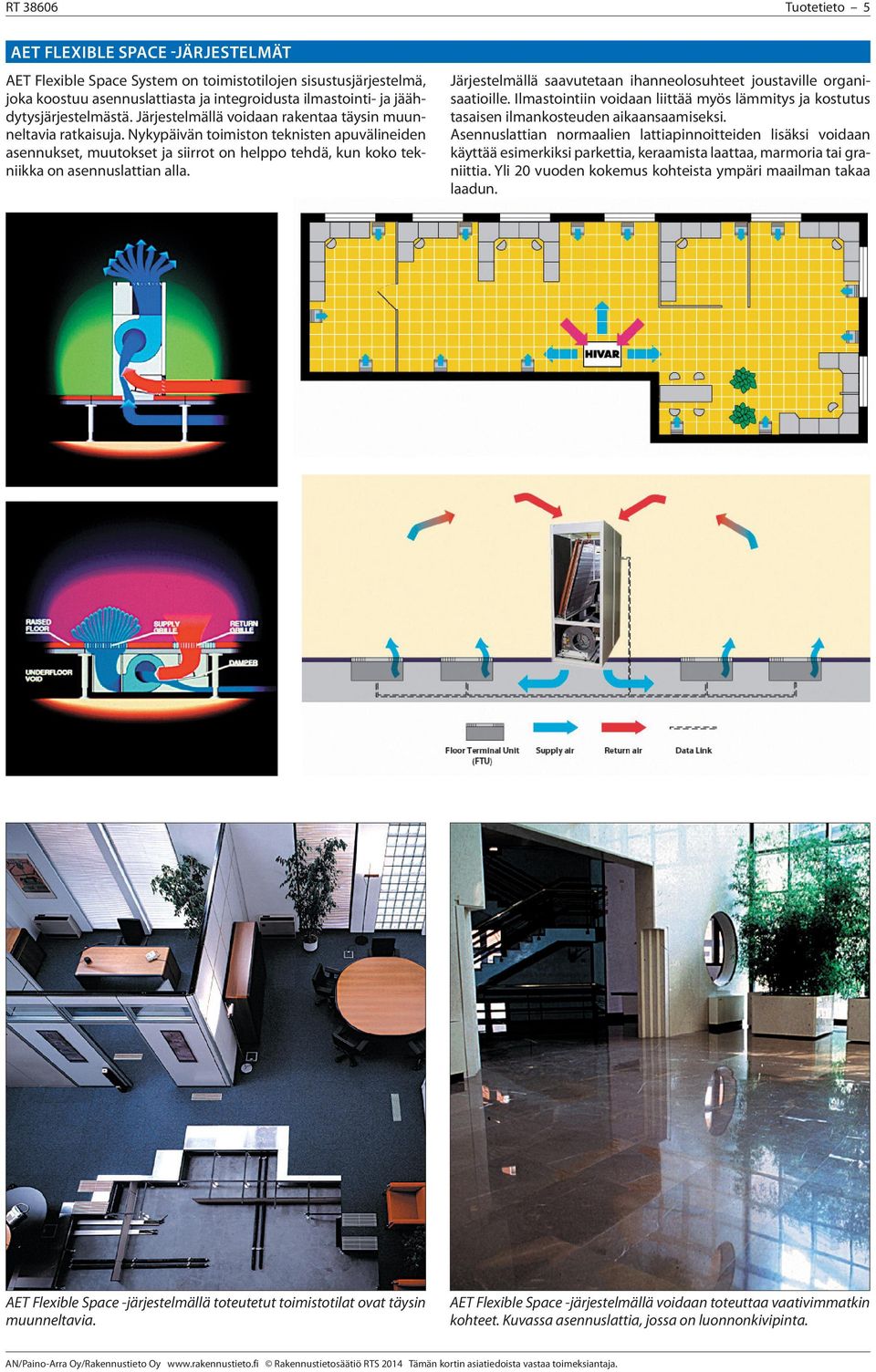

5 RT Tuotetieto 5 AET FLEXIBLE SPACE -JÄRJESTELMÄT AET Flexible Space System on toimistotilojen sisustusjärjestelmä, joka koostuu asennuslattiasta ja integroidusta ilmastointi- ja jäähdytysjärjestelmästä. Järjestelmällä voidaan rakentaa täysin muunneltavia ratkaisuja. Nykypäivän toimiston teknisten apuvälineiden asennukset, muutokset ja siirrot on helppo tehdä, kun koko tekniikka on asennuslattian alla. Järjestelmällä saavutetaan ihanneolosuhteet joustaville organisaatioille. Ilmastointiin voidaan liittää myös lämmitys ja kostutus tasaisen ilmankosteuden aikaansaamiseksi. Asennuslattian normaalien lattiapinnoitteiden lisäksi voidaan käyttää esimerkiksi parkettia, keraamista laattaa, marmoria tai graniittia. Yli 20 vuoden kokemus kohteista ympäri maailman takaa laadun. AET Flexible Space -järjestelmällä toteutetut toimistotilat ovat täysin muunneltavia. AET Flexible Space -järjestelmällä voidaan toteuttaa vaativimmatkin kohteet. Kuvassa asennuslattia, jossa on luonnonkivipinta.

Nykypäivän toimiston teknisten apuvälineiden asennukset, muutokset ja siirrot on helppo tehdä, kun koko tekniikka on asennuslattian alla.

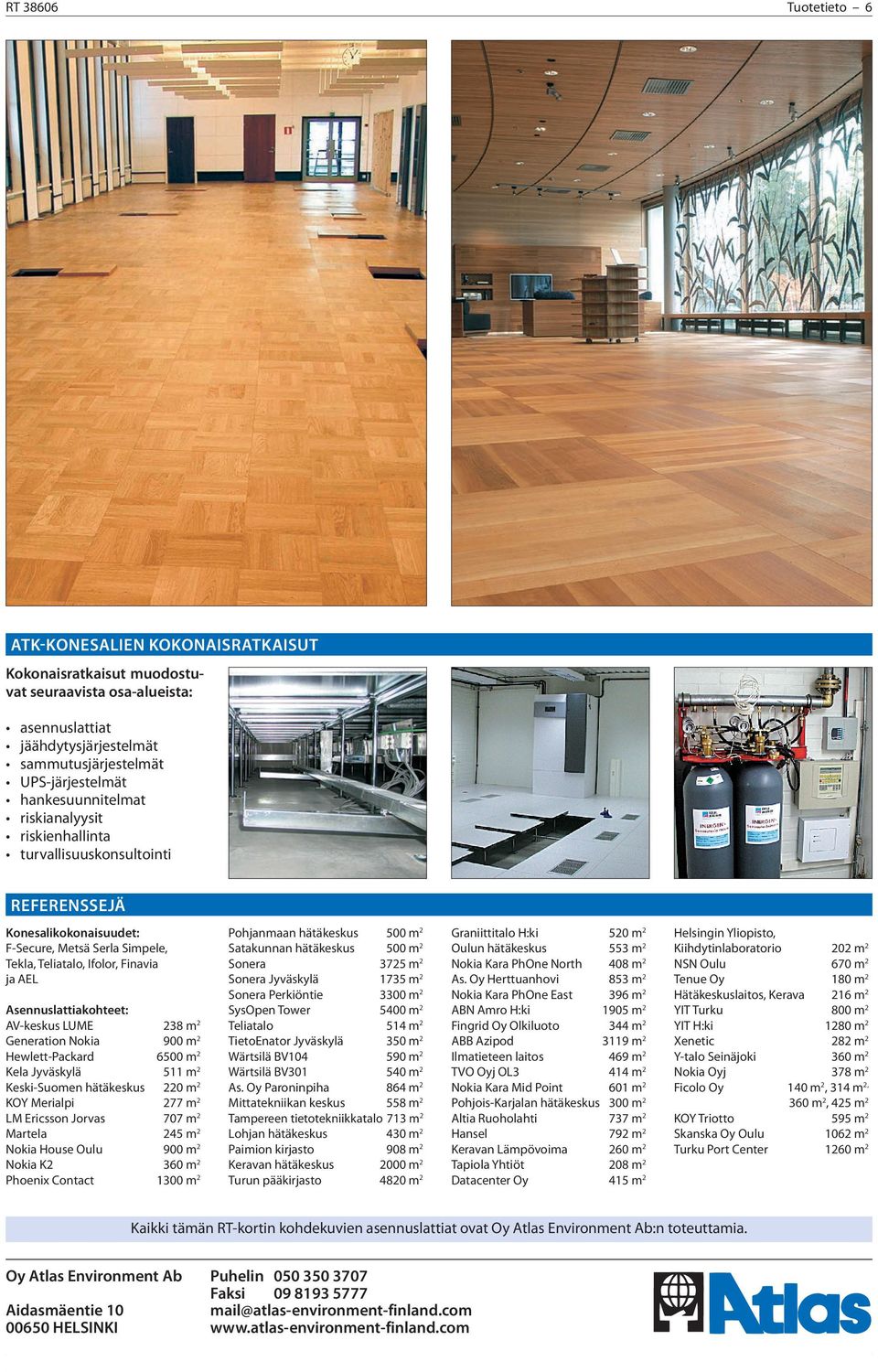

6 RT Tuotetieto 6 ATK-KONESALIEN KOKONAISRATKAISUT Kokonaisratkaisut muodostuvat seuraavista osa-alueista: asennuslattiat jäähdytysjärjestelmät sammutusjärjestelmät UPS-järjestelmät hankesuunnitelmat riskianalyysit riskienhallinta turvallisuuskonsultointi REFEREnssejä Konesalikokonaisuudet: F-Secure, Metsä Serla Simpele, Tekla, Teliatalo, Ifolor, Finavia ja AEL Asennuslattiakohteet: AV-keskus LUME 238 m 2 Generation Nokia 900 m 2 Hewlett-Packard 6500 m 2 Kela Jyväskylä 511 m 2 Keski-Suomen hätäkeskus 220 m 2 KOY Merialpi 277 m 2 LM Ericsson Jorvas 707 m 2 Martela 245 m 2 Nokia House Oulu 900 m 2 Nokia K2 360 m 2 Phoenix Contact 1300 m 2 Pohjanmaan hätäkeskus 500 m 2 Satakunnan hätäkeskus 500 m 2 Sonera 3725 m 2 Sonera Jyväskylä 1735 m 2 Sonera Perkiöntie 3300 m 2 SysOpen Tower 5400 m 2 Teliatalo 514 m 2 TietoEnator Jyväskylä 350 m 2 Wärtsilä BV m 2 Wärtsilä BV m 2 As. Oy Paroninpiha 864 m 2 Mittatekniikan keskus 558 m 2 Tampereen tietotekniikkatalo 713 m 2 Lohjan hätäkeskus 430 m 2 Paimion kirjasto 908 m 2 Keravan hätäkeskus 2000 m 2 Turun pääkirjasto 4820 m 2 Graniittitalo H:ki 520 m 2 Oulun hätäkeskus 553 m 2 Nokia Kara PhOne North 408 m 2 As. Oy Herttuanhovi 853 m 2 Nokia Kara PhOne East 396 m 2 ABN Amro H:ki 1905 m 2 Fingrid Oy Olkiluoto 344 m 2 ABB Azipod 3119 m 2 Ilmatieteen laitos 469 m 2 TVO Oyj OL3 414 m 2 Nokia Kara Mid Point 601 m 2 Pohjois-Karjalan hätäkeskus 300 m 2 Altia Ruoholahti 737 m 2 Hansel 792 m 2 Keravan Lämpövoima 260 m 2 Tapiola Yhtiöt 208 m 2 Datacenter Oy 415 m 2 Helsingin Yliopisto, Kiihdytinlaboratorio 202 m 2 NSN Oulu 670 m 2 Tenue Oy 180 m 2 Hätäkeskuslaitos, Kerava 216 m 2 YIT Turku 800 m 2 YIT H:ki 1280 m 2 Xenetic 282 m 2 Y-talo Seinäjoki 360 m 2 Nokia Oyj 378 m 2 Ficolo Oy 140 m 2, 314 m 2, 360 m 2, 425 m 2 KOY Triotto 595 m 2 Skanska Oy Oulu 1062 m 2 Turku Port Center 1260 m 2 Kaikki tämän RT-kortin kohdekuvien asennuslattiat ovat Oy Atlas Environment Ab:n toteuttamia. Oy Atlas Environment Ab Puhelin Faksi Aidasmäentie 10 mail@atlas-environment-finland.com HELSINKI

Asennuslattiakohteet: AV-keskus LUME 238 m 2 Generation Nokia 900 m 2 Hewlett-Packard 6500 m 2 Kela Jyväskylä 511 m 2 Keski-Suomen hätäkeskus 220 m 2 KOY Merialpi 277 m 2 LM Ericsson Jorvas 707 m 2
