ISONNIITYN PÄIVÄKOTI. Arkkitehtikuvio Oy. L1 VE2D pp.

Transkriptio

1

2

3

4 ISONNIITYN PÄIVÄKOTI L1 VE2D pp Arkkitehtikuvio Oy

5 ISONNIITYN PÄIVÄKOTI L1 VE-2D Arkkitehtikuvio Oy

6 Isonniityntielle Leikkipihalle kaakkoon Koilliseen pellolle Lounaaseen ISONNIITYN PÄIVÄKOTI L1 VE-2D JULKISIVUT 1: Arkkitehtikuvio Oy

7 ISONNIITYN PÄIVÄKOTI MÄNTSÄLÄ LYHYT RAKENNUSTEKNINEN RAKENNUSTAPASELOSTE HANKESUUNNITELMAAN

8 Arkkitehtikuvio Oy Rakennushankkeen yleistiedot Rakennushanke Isonniityn päiväkoti Uudisrakennus Tilavuus n m3 Bruttoala n m2 Kerrosala n m2 Huoneistoala n m2 Rakennuspaikan koko: n m2 + LPA-alue 2 120m2 Rakennusalueen koko n m2 Kunta: Mäntsälä Kylä: Mäntsälä Kortteli ja tontti: 517 / 2 Osoite: Isonniityntie 04600, Mäntsälä Käyttäjän edustajat Mäntsälän kunta: Erja Sihlman, varhaiskasvatuspäällikkö, gsm Sähköpostiosoitteet: etunimi.sukunimi@mantsala.fi Rakennuttaja Mäntsälän kunta Heikinkuja MÄNTSÄLÄ Yhteyshenkilöt: Pekka Savolainen GSM Sähköposti: pekka.savolainen@mantsala.fi Suunnittelijat, asiantuntijat Rakennuttaminen ja valvonta Rakennuttaja nimeää valvojat. Suunnittelijat Kokonaissuunnittelu Arkkitehtisuunnittelu Arkkitehtikuvio Oy Käpylänkuja 1, HELSINKI Puhelin (09) Yhteyshenkilö Pertti Palmroos gsm Sähköposti: pertti.palmroos@arkkitehtikuvio.fi Internet: Käytetyt alikonsultit: LVIA-määritykset: Insinööritoimisto Vesi & Watti Oy Papintie 14, Mäntsälä 2

9 Arkkitehtikuvio Oy Yhteyshenkilö: Vesa Lassila Sähköposti: Puhelin: Sähkö- ja telemääritykset: Insinööritoimisto Jaakko Kujala Oy Kallenkuja 4, Mäntsälä Yhteyshenkilö: Jaakko Kujala Puhelin: Sähköposti: Yleiset vaatimukset ja ohjeet Urakkaan kuuluu kohteen suunnittelu ja toteuttaminen niin, että se on vastaanottohetkellä täysin valmis. Rakennukselle, suunnitelmille ja rakennustyön suunnitelmille asetettavia vaatimuksia: - Rakennusmateriaalien päästöluokkavaatimus M1. - E-lukuvaatimus 110 tai parempi (tilavaraukset tarvittavalle tekniikalle) - Rakennuksen ulkovaipan vaatimukset (mikäli rakmk muuttuu tiukempaan suuntaan kuitenkin siten, että määräysten vähimmäisvaatimus täyttyy).. - Rakennus tehdään tiiviiksi alla esitetyn taulukon mukaan, Rakennusvaipan tiiviysmittaus tehdään ammattitaitoisella asiantuntijalla ja kalustolla koko rakennuksen osalta kun ikkunat ja ulko-ovet ovat asennettu lopullisesti sekä rakennusvaipassa ei ole ilmavoittoja rakennustöiden keskeneräisyyden johdosta. Vaipan osa U-arvo W/m²K g-arvo Tiiviys Ulkoseinät 0, Yläpohja 0, Alapohja maanvarainen 0, Alapohja tuuletettu 0, Ikkunat 0,8 0,35 - Ulko-ovet 0,9 - - Rak.vaipan ilmanvuotoluku q ,6 - Sisäilmastotavoitearvo S2 RT mukaisesti - Rakennustöiden puhtausluokka P1. Puhtaudenhallintasuunnitelma hyväksytetään tilaajalla viimeistään 1 kk töiden aloituksesta. P1 toteutus tulee varmistaa, materiaalien kuljetus + säilytys + asennustyöt + siivous + P1 todentaminen /raportointi työmaakokousten yhteydessä. - Kosteudenhallintasuunnitelma hyväksytetään tilaajalla viimeistään 1 kk töiden aloituksesta. Työt tulee toteuttaa sääsuojattuna niin, ettei töiden aikana aiheudu kosteusvaurioita taikka kosteutta pääse rakenteisiin, rakennusmateriaalien kuljetus ja säilytys siten, että materiaalit eivät pääse kastumaan ja säilyttävät P1/M1 luokan ominaisuudet, paikallavalettavien ala- ja välipohjiin tehdään yht. 20 reikää reikien koordinaatit ja syvyys sovitaan tilaajan kanssa, kosteutta ja betonin kuivausta mitataan viikoittain urakoitsijan toimesta, mittaukset suorittaa 3

10 Arkkitehtikuvio Oy tähän erikoitunut ammattihenkilö viikoittain, tulokset kirjataan työmaapöytäkirjaan. - Keittiö toteutetaan palvelukeittiönä (ent. jakelukeittiö) - Jokainen ryhmä mitoitetaan 24:lle hoitolapselle - Solu A:ssa huomioidaan erityisesti liikuntarajoitteisten toimintamahdollisuudet. Solun tiloissa inva-mitoitus, -kalustus ja -varustus. Lepohuoneessa 222 tulee varautua sähkökäyttöisten sänkyjen käyttömahdollisuuteen Rakennustyössä noudatettavat asiakirjat Yleiset asiakirjat Urakoitsijaa velvoittavat kaikki voimassaolevat rakentamista koskevat lait, asetukset, valtioneuvoston ja ministeriöiden päätökset, Suomen rakentamismääräyskokoelma, paikallinen rakennusjärjestys sekä rakennus-, palo-, terveys- ym. viranomaisten määräykset, tulkinnat ja yleiset käytännöt. Seuraavia normeja ja muita vastaavia yleisiä laatumääräyksiä noudatetaan rakennuskohteen ja asiakirjojen edellyttämässä laajuudessa. *) RIL-normit *) RT-kortisto *) MaaRYL 2010 *) RunkoRYL 2010 *) SisäRYL 2013 *) MaalausRYL 2012 *) SFS-standardit *) RIL Rakennusten akustinen suunnittelu *) Ympäristöministeriön ympäristöopas 39 *) Sosiaali- ja terveysministeriö ja Stakes Päiväkodin turvallisuussuunnittelu 1 Rakennustekniikka 11 Alue Rakennusalueen rajat ja paikka ilmenevät tontinkäyttösuunnitelmaluonnoksesta Raivaus ja puuston poisto Olemassa oleva puusto kartoitetaan suunnittelutyön alussa. Olemassa olevaa puustoa on pyrittävä säilyttämään. Puita kaadetaan rakennuspohjan alueelta laadittavien suunnitelman mukaisesti. Työmaa-alueelle jäävät säilytettävät puut suojataan. 112 Kaivannot ja täytöt 113 Kuivatusrakenteet Piha-alueille toteutetaan pintakuivatusjärjestelmä. Rakennusalueen ja rakennuspaikan ulkopuolella olevia ojia, joihin sadevesiä johdetaan, tarvittaessa perataan siten, että sadevesien mahdollinen tulviminen ojasta ympäristöön estyy. Ojia ei ole vaaittu. 115 Alueen päällysrakenteet Päällysrakenteiden rajaukset on esitetään piha- ja istutussuunnitelmissa. Piha-alueita jaetaan ja ryhmitellään käyttötarkoituksen mukaisiin alueisiin. Piha-alueilla asfaltti- ja kivituhkapäällysteitä sekä betonikiveyksiä. Leikkivälineiden turva-alueet kumilaatoitettuja. Sisäänkäyntien yhteydessä käytetään betoni- ja / tai asfalttipäällysteitä väh. 5m:n etäisyydelle portaista. Huoltopiha pysäköintialueineen sekä LPA-alue asfaltoidaan. Pysäköintipaikat merkitään maalaamalla. Seinän vierustoille asennetaan 60cm levä kiveyskaista nurmialueiden kohdille. 4

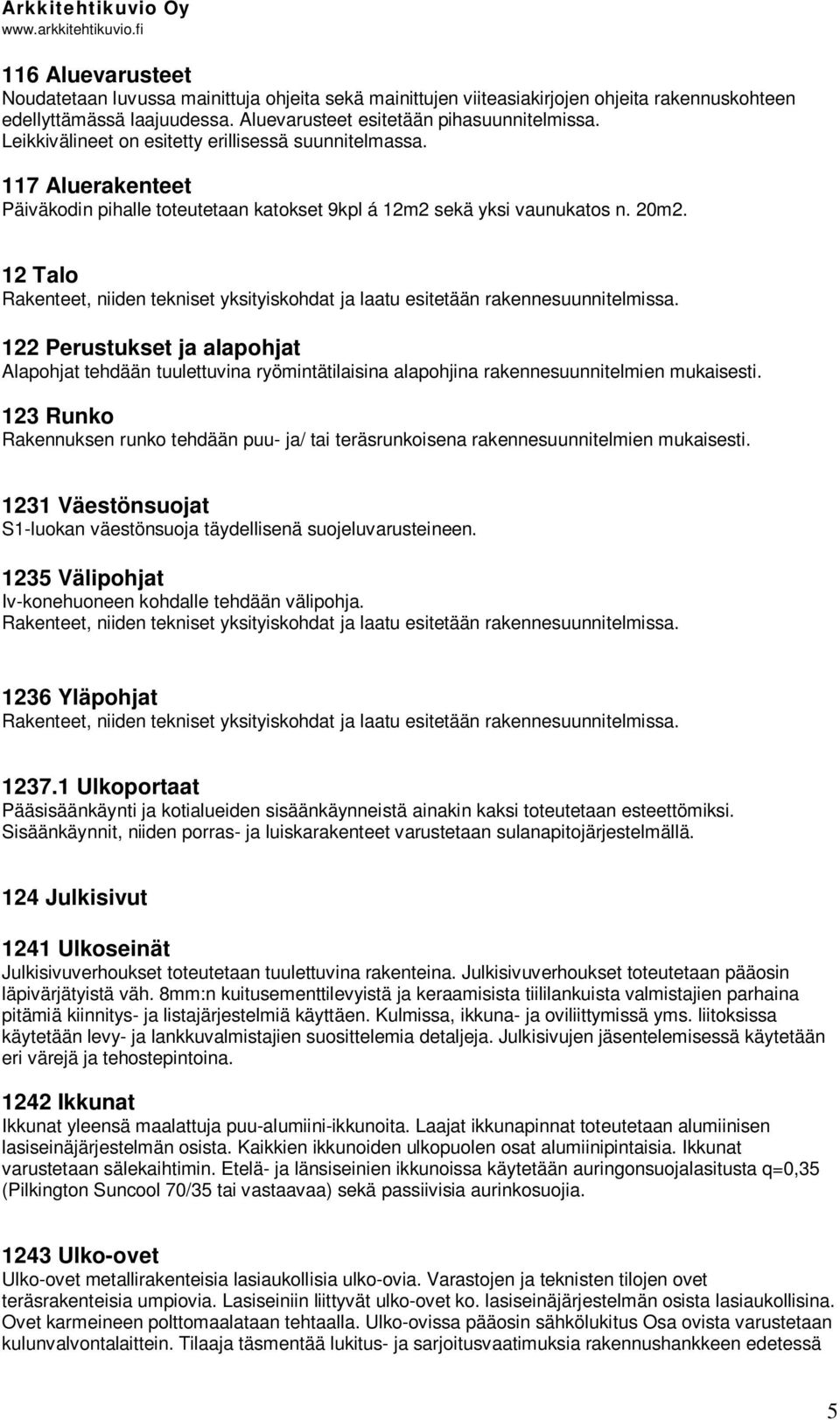

11 Arkkitehtikuvio Oy 116 Aluevarusteet Noudatetaan luvussa mainittuja ohjeita sekä mainittujen viiteasiakirjojen ohjeita rakennuskohteen edellyttämässä laajuudessa. Aluevarusteet esitetään pihasuunnitelmissa. Leikkivälineet on esitetty erillisessä suunnitelmassa. 117 Aluerakenteet Päiväkodin pihalle toteutetaan katokset 9kpl á 12m2 sekä yksi vaunukatos n. 20m2. 12 Talo Rakenteet, niiden tekniset yksityiskohdat ja laatu esitetään rakennesuunnitelmissa. 122 Perustukset ja alapohjat Alapohjat tehdään tuulettuvina ryömintätilaisina alapohjina rakennesuunnitelmien mukaisesti. 123 Runko Rakennuksen runko tehdään puu- ja/ tai teräsrunkoisena rakennesuunnitelmien mukaisesti Väestönsuojat S1-luokan väestönsuoja täydellisenä suojeluvarusteineen Välipohjat Iv-konehuoneen kohdalle tehdään välipohja. Rakenteet, niiden tekniset yksityiskohdat ja laatu esitetään rakennesuunnitelmissa Yläpohjat Rakenteet, niiden tekniset yksityiskohdat ja laatu esitetään rakennesuunnitelmissa Ulkoportaat Pääsisäänkäynti ja kotialueiden sisäänkäynneistä ainakin kaksi toteutetaan esteettömiksi. Sisäänkäynnit, niiden porras- ja luiskarakenteet varustetaan sulanapitojärjestelmällä. 124 Julkisivut 1241 Ulkoseinät Julkisivuverhoukset toteutetaan tuulettuvina rakenteina. Julkisivuverhoukset toteutetaan pääosin läpivärjätyistä väh. 8mm:n kuitusementtilevyistä ja keraamisista tiililankuista valmistajien parhaina pitämiä kiinnitys- ja listajärjestelmiä käyttäen. Kulmissa, ikkuna- ja oviliittymissä yms. liitoksissa käytetään levy- ja lankkuvalmistajien suosittelemia detaljeja. Julkisivujen jäsentelemisessä käytetään eri värejä ja tehostepintoina Ikkunat Ikkunat yleensä maalattuja puu-alumiini-ikkunoita. Laajat ikkunapinnat toteutetaan alumiinisen lasiseinäjärjestelmän osista. Kaikkien ikkunoiden ulkopuolen osat alumiinipintaisia. Ikkunat varustetaan sälekaihtimin. Etelä- ja länsiseinien ikkunoissa käytetään auringonsuojalasitusta q=0,35 (Pilkington Suncool 70/35 tai vastaavaa) sekä passiivisia aurinkosuojia Ulko-ovet Ulko-ovet metallirakenteisia lasiaukollisia ulko-ovia. Varastojen ja teknisten tilojen ovet teräsrakenteisia umpiovia. Lasiseiniin liittyvät ulko-ovet ko. lasiseinäjärjestelmän osista lasiaukollisina. Ovet karmeineen polttomaalataan tehtaalla. Ulko-ovissa pääosin sähkölukitus Osa ovista varustetaan kulunvalvontalaittein. Tilaaja täsmentää lukitus- ja sarjoitusvaatimuksia rakennushankkeen edetessä 5

12 Arkkitehtikuvio Oy lukituspalavereiden yhteydessä. Keittiön lastauslaituri varustetaan sähkökäyttöisellä rullakalterilla tai rullasäleovella. 126 Vesikatot Rakennuksessa on konesaumattu rivipeltikate Vesikattovarusteet varusteiden osalta noudatetaan: Suomen rakentamismääräyskokoelma F2 Rakennuksen käyttöturvallisuus, Määräykset ja ohjeet 2001 syöksytorvien alapäät 2,0m:n ohutseinäputkea 3m:n korkeuteen syöksytorvet ja vesikourut varustetaan sulanapitojärjestelmällä 13 Tila 132 Tilajako-osat Rakennuksen akustiset ratkaisut SFS 5907 luokka C mukaisesti Väliseinät Väliseinärakenteet tehdään rakennesuunnitelmissa esitettävien rakennetyyppien mukaiesesti. Märkätilojen seinät vesieristetään Lasiväliseinät Ruokailutilojen käytävän vastaiset seinät tehdään lasiseinäjärjestelmän osista WC-jakoseinät Päiväkodin wc / pesutiloihin tehdään alumiinirunkoiset laminaattijakoseinät. Jakoseinien ovet järjestelmän mukaisia, matala ovimalli Väliovet Ovissa käytetään alas laskeutuva kynnystä. Osastoivat ovet yleensä metallirunkoisia, lasiaukollisia ovia tyyppihyväksyttyjä osastoivia ovia. Osastoivat ovet varustetaan automaattisin palosulkijoin. Keittiön liukuovet muottipuristettuja, saumattomia, lasiaukollisia lujitemuoviovia. 133 Tilapinnat Tilapinnat on yksilöity huoneselosteessa Lattian pintarakenteet Kaikkien käytettyjen pintamateriaalien sekä niiden kiinnitysmassojen ja tasoitteiden tulee kuulua M1- luokkaan, ellei muuta mainita. Märkätilojen lattiat vesieristetään Lattiapinnat Lattiapinnat tehdään huoneselosteen vaatimuksien mukaan noudattaen SisäRYL Noudatetaan luvuissa mainittuja ohjeita sekä mainittujen viiteasiakirjojen ohjeita rakennuskohteen edellyttämässä laajuudessa. Muovimatto: Kuivien tilojen lattioissa julkisen tilaan, kovaan kulutukseen tarkoitettu PUR-pintainen liimattava muovimatto. Muovimattolattioissa käytetään eri kuoseja ja / tai värejä sekä aula- ja käytävätiloissa kuviointeja. Eteistiloissa tulee huomioida liukastumisen esto. Tiloissa, joissa muovimatto nostetaan jalkalistaksi seinälle, käytetään maton yläreunassa (= jalkalistan yläreuna ) peitelistaa. Maton saumat hitsataan. Pulastic: 6

13 Arkkitehtikuvio Oy Salin liittojoustava Pulastic Pro Comfort 18mm (Urheilulattiat-Indoors Oy). Lattian pinta 2- komponenttinen 4mm:n polyuretaanimassa. Massan alle asennetaan kuminen joustinkerros 14mm. Salin lattiaan maalataan pelikenttärajoja massalattiavalmistajan parhaaksi pitämän menetelmän mukaisesti. Erityistä huomiota on kiinnitettävä, että valmiiden lattioiden pinnat tulevat samaan korkeusasemaan. Massa- ja akryylimassalattiat: Osa kosteudelle altistuvista lattioista tehdään akryylimassapintaisina massalattioina. Palvelukeittiö siihen liittyvine tiloineen tehdään hiertoepoksimassapintaisena lattiana. Massalattiat tehdään valmistajan parhaana pitämää asennustapaa noudattaen. Massapaksuudet käyttöolosuhteet huomioiden. Kulkualueet karheapintaiset, karheusasteet käyttötapa- ja olosuhteet huomioiden. Yksityiskohtien toteutus by54 / bly12 luvun 6 ohjeiden mukaan. Tuulikaapit varustetaan koko tilan laajuisin tuulikaappimatoin. Maton yläpinta muun lattiapinnan kanssa samaan tasoon. Polyuretaani: Iv-konehuoneeseen tarkoitettu joustava polyuretaanimassalattia (esim. Nanten PU-Flex). Paksuus valmistajan suosituksen mukaisesti Sisäkattorakenteet ja -pinnat Sisäkattorakenteet huoneluettelon huoneselosteiden vaatimuksien mukaan noudattaen SisäRYL Sisäkattorakenteet tehdään eri tasoihin alas laskettuina, avattavina kattoina. Alakatot maalatuista mineraalivillalevyistä tai rei itetystä maalatusta kipsilevystä teräslistakannakkein (huoneselosteessa tunnus Akusto ). Alakattolevyt, sekä niissä käytetty pinnoitus valitaan tilan käyttötarkoitukseen soveltuvaksi. Osa alakattolevyistä varustetaan kiinitysklipsein tilan käyttötarkoitus huomioiden.tilojen jälkikaiunta-aika SFS 5907 luokka C mukaisesti Seinäpinnat Seinäpinnat huoneluettelon huoneselosteiden vaatimuksien mukaan noudattaen SisäRYL 2013: Noudatetaan luvuissa mainittuja ohjeita sekä mainittujen viiteasiakirjojen ohjeita rakennuskohteen edellyttämässä laajuudessa Laatoitettu seinäpinta Laatoitettavien seinien ikkuna- ja ovismyygit laatoitetaan myös. Laatoitukset, värit ja kuosit esitetään arkkitehti- ja / tai sisustussuunnitelmissa. LVIA Rakennuksessa on vesikiertoiset, maalämpöä energialähteenään käyttävät lämmitys- ja jäähdytysjärjestelmät. Rakennuksessa on koneellinen ilmanvaihto. Rakennus liitetään vesi- ja viemäriverkkoon. SÄHKÖ- JA TELE Rakennus liitetään sähköverkkoon. Rakennus varustetaan kulunvalvonta-, videovalvonta-, rikosilmoitus-, tietoverkko-, antenni-, äänentoisto-, merkinanto-, paloilmoitin- ja turvavalaistusjärjestelmillä 134 Tilavarusteet Yleistä Tilavarusteet, noudatetaan SisäRYL

14 Arkkitehtikuvio Oy 1340 Kalusteet, varusteet, laitteet Yleistä Kalusteet, varusteet ja laitteet esitetään rakennus- ja sisustussuunnitelmissa. Tiloista laaditaan seinäprojektiot, joissa kalusteet varusteet ja laitteet on esitetty. Kalusteet ja varusteet julkistilaan tarkoitettuja. Kalusteet varustetaan lukoin. Työpöytätasot korkeapainelaminaattia. Kalusteiden etusarjat korkeapainelaminaattia. Kalusteet seinäkiinnitteisiä. Märkätiloissa kalusteiden rungot ja säätöjalat ruostumatonta terästä. Kuivissa tiloissa säätöjalat kromattua metallia. Kaikki kalusteet tulee hyväksyttää rakennuttajalla ja käyttäjällä ennen niiden tilaamista. Kalusteita, varusteita ja laitteita on luetteloitu huonekohtaisessa luettelossa. Tiloihin toteutetaan älytaulujärjestelmät. Helsingissä Pertti Palmroos rakennusarkkitehti 8
